Как проверить высоковольтные провода зажигания?

Автомобильные высоковольтные (ВВ) провода играют важную роль для ДВС, поскольку с их помощью происходит передача высокого тока от катушки зажигания на свечи зажигания. От исправности и эффективности проводов зависит своевременность и интенсивность воспламенения топливно-воздушной смеси, а значит — правильная и бесперебойная работа двигателя. Несмотря на свою простоту, провода имеют множество различных «болячек» и могут доставить кучу неприятностей своему владельцу, которые так или иначе отразятся его на нервах и кармане.

Неисправности высоковольтных проводов (распространенные болячки):

Как правило, неисправность сводится к тому, что ток либо вовсе не поступает на свечу, либо поступает, но в ограниченном количестве. Происходить это может по следующим причинам: — Произошел разрыв токопроводящей жилы, по которой идет импульс. — Есть утечка тока, то есть изоляция повреждена и ток бьет на сторону. — Сопротивление превышает допустимое значение. — Проблемы в контактах (со свечой или катушкой зажигания).

В случае разрыва токопроводящей жилы возникает эффект внутренней искры, другими словами — образуется электрический разряд между концами разорванного провода, которое снижает напряжение и становится причиной электромагнитного паразитического импульса. Этот импульс, в свою очередь, негативно влияет на правильность работы многих датчиков автомобиля. Один такой поврежденный высоковольтный провод может стать причиной вибрации и перебоев в работе двигателя. Из-за поврежденного высоковольтного провода воспламенение в цилиндре происходит с опозданием или через раз, в итоге нарушается синхронная работа цилиндров и двигателя в целом.

Как проверить высоковольтные провода? Эффективные способы:

Прежде всего необходимо проверить ВВ на предмет отсутствия видимых повреждений (трещины, переломы и т. д.). Убедитесь в отсутствии пробоя, это можно определить даже без приборов, достаточно заглянуть под капот в темное суток, в случае пробоя во время работы двигателя будет видна искра на ВВ проводе. Проверить высоковольтные провода можно при помощи провода. Для этого нужно в темное время взять кусок провода и зачистить его с двух сторон. Затем один конец нужно замкнуть на «массу» (корпус машины), а вторым кончиком провести по всей длине ВВ проводов, а также стыкам, колпачкам и т. д. В местах пробоя будет образовываться искра.

Это интересно: Что делать, если ваше авто угнали?

Можно также проверить сопротивление высоковольтных проводов, для этого вам понадобится мультиметр. — Включите режим омметра. — Снимите провод со свечи первого цилиндра и катушки зажигания. — Подключите электроды мультиметра к концам провода и посмотрите на показания.

В исправных проводах сопротивление должно варьироваться в пределах от 3,5 до 10 кОм, в зависимости от типа самых проводов. Информация о сопротивлении указана чаще всего на изоляции высоковольтных проводов. Проверьте каждый провод, разброс между ними не должен превышать — 2-4 кОма. В случае большого разброса замените провода. Кстати, они меняются комплектно, то есть все вместе.

В завершении вашему показанию сопротивления наиболее популярных высоковольтных проводов: Tesla — 6 кОм Slon — от 4 кОм до 7 кОм (4 кОм — 1-й цилиндр и до 7 кОм — на последнем цилиндре) ProSport — почти нулевое сопротивление Cargen — 0,9 кОм

Примечание! Сопротивление высоковольтных проводов варьируется в зависимости от длины, толщины, а также материала из которого изготовлены провода.

Методы

Способы тестирования зависят от того, с какой целью оно выполняется. Для проверки целостности кабеля на предмет обрыва или электрической связи между его жилами (короткого замыкания) прозвонку можно осуществить тестером на основе батарейки и лампочки или же воспользоваться для этой цели мультиметром. Последний предпочтительнее.

Несмотря на то, что цена мультиметра выше, чем примитивного устройства, рекомендуем купить его, в хозяйстве этот прибор всегда пригодится.

Простейшее устройство для прозвонки электрического кабеля

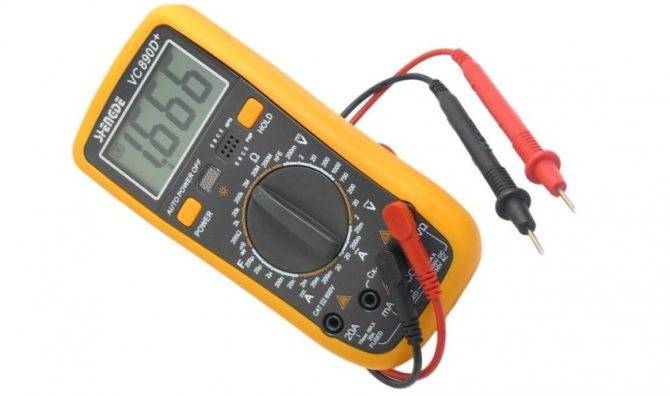

Для проверки кабеля мультиметр должен быть включен в соответствующем режиме (изображение диода или зуммера).

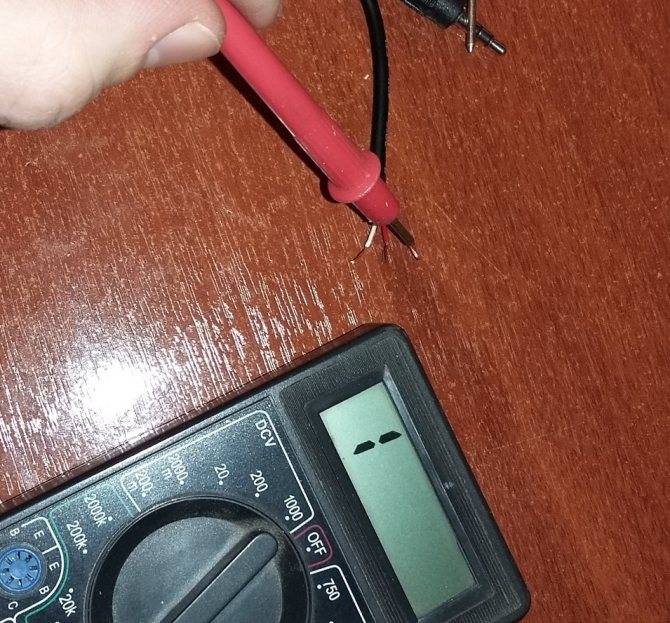

Мультиметр, переведенный в режим прозвонки

Методика тестирования следующая:

При проверке провода на обрыв тестер подключается к его концам так, как это показано на рисунке. Если кабель целый – лампочка будет светиться (при тестировании мультиметром раздастся характерный звуковой сигнал).

Проверка на обрыв

Пояснения к рисунку:

  • A –электрокабель;
  • B – жилы кабеля;
  • С – источник питания (батарейка);
  • D – лампочка.

Если кабель уже уложен, то с одной его стороны необходимо соединить жилы вместе и прозвонить провода на другом конце;

Второй вариант проверки силового кабеля

когда проверяется наличие электрической связи между жилами кабеля, щупы тестера подключают к разным проводам. В отличие от предыдущего примера, скручивать жилы с другой стороны не требуется. Если между проводами нет короткого замыкания, лампочка гореть не будет (при тестировании мультиметром не раздастся звуковой сигнал).

В каких случаях проводится проверка

К прозвонке прибегают тогда, когда необходимо убедиться в целостности цепи.

Случаи бывают разные:

  • поломка выключателя или розетки;
  • выход из строя бытовых электрических приборов;
  • проверка печатных плат;
  • диагностика проводки автомобиля;
  • поиск необходимой жилы среди большого количества других проводников;
  • диагностика линий связи, а также осветительных и силовых сетей при их установке.

К проверке проводов прибегают при поломке розетки.

Например, нарушение соединений или дефект приемника электрического тока.

Причинами повреждения проводов могут являться и механическое воздействие (при ремонтных работах), и перегрузки, которые вызывают короткое замыкание. Его тоже возможно определить мультиметром.

Измерение ТВ сигнала в оптическом кабеле

Основным элементом оптоволоконных сетей является волокно, находящееся внутри оптического кабеля. Для обслуживания и тестирования таких систем, необходимо специализированное измерительное оборудование. Вот некоторые приборы, без которых никаких измерений на оптических линиях выполнить невозможно:

  • оптический рефлектометр (ОТDR) – дает возможность определения не только уровня потерь в системе, но и места повреждения оптокабеля;
  • оптический тестер — представлен в виде независимого источника излучения и устройства для измерения мощности оптического сигнала;
  • измеритель оптической мощности – производит регистрацию показателя уровня сигнала и отображает его численное значение на своем экране в Ваттах или дБм. Основной измерительный элемент прибора — фотоприемник.
  • дефектоскоп – вызывает красное свечение на поврежденных участках оптического кабеля;
  • идентификатор активных волокон – прибор предназначен для быстрого щадящего (неразрушающего цельности кабеля) метода определения наличия сигнала и его направления в оптоволокне. Он дает возможность без отключения передающей и приемной аппаратуры зафиксировать наличие сигнала, а также определить его мощность и направление.
Популярные статьи  Как сделать светодиодную лампу

Классификация по материалу изоляции

Дешевый вариант изготовлен из поливинилхлорида. Диапазон рабочих температур такого исполнения варьируется в высоких пределах: от -20*С до +120 *С. Защита, которая сделана из эластомеров, очень устойчива к воздействию агрессивных сред. Отличается расширенным диапазоном значений рабочих температур, который составляет -30 до +180 *С, что значительно превосходит бюджетный вариант исполнения. Самыми дорогими и надежными в эксплуатации являются кабели на основе силиконовой изоляции, которая является долговечной и выдерживает температурное воздействие от -50 до +250*С.

Читать также: Шланг для подключения газа к плите

Что значит прозвонить провода и когда это может быть необходимо

Достаточно часто можно услышать термин «прозвонка кабеля», но людям, не связанным с электротехникой он может быть непонятен. В общем смысле «прозвонка» означает проверку целостности электрических цепей и отсутствие коротких замыканий между проводниками. Определение целостности проводников осуществляют не только электрики, но и люди, связанные с ремонтом и диагностикой различного электрооборудования и электроники, а также связисты при прокладке линий связи.

При монтаже силовых и осветительных сетей в промышленных условиях или быту, по окончании всех работ (или каких-либо этапов) производят обязательную проверку каждой смонтированной линии

Это важно для корректной и долговечной работы всей смонтированной системы

Как проверить бронепровода мультиметром

С развитием технического прогресса появились электроизмерительная техника, получившая широкое применение для измерения величин высокого тока. Универсальность измерительной аппаратуры заключается в относительно простом автоматизированном процессе с обеспечением точных и быстрых показаний. Для контроля сопротивления в цепи проводов, кабелей и шнуров постоянного тока популярностью пользуется мультиметр.

Высоковольтные провода их особенности

При помощи измерительного устройства можно провести оценку и сравнение количества электрического напряжения. Выбрав правильный тип мультиметра можно провести исследование бронепровода. Особенностью высоковольтных проводов является способность выдерживать наибольшую силу тока. Предназначенные для установки сетей радиотехнических, электронной аппаратуры с высоким напряжением, делятся на группы:

  1. Монтажные провода.
  2. Провода зажигания.
  3. Кабели радиоэлектронной и электрофизической аппаратуры.
  4. Кабели для подвижных токоприемников.

За счет механической прочности, эластичности с разным видом изоляции высоковольтные провода в основном применяются в системе зажигания двигателей работающие при высоком напряжении, ограниченном включении, диапазоне давления, температуры. Несмотря на стойкость к вибрационным, линейным, ударным нагрузкам, устойчивости, горению, маслам, бензину имеют ограничение и износ.

Диагностика бронепровода в цепи

Появление цифровых и аналоговых измерительных приборов значительно упрощает и ускоряет процесс исследования цепи. Проверка высоковольтных проводов основана на измерении сопротивления.

Перед началом работы проводиться визуальный осмотр на предмет механических повреждений изоляции. Взаимодействие мультиметра с проводом предполагает наличие сигнала, который является носителем информации и непосредственно связан с величиной тока.

После обнаружения нарушения провод обесточивается, снимается и присоединяется к мультиметру, который подключается к разрыву, где нужно измерить силу тока. На приборе регулятором устанавливается режим сопротивления.

От модели тестера зависит диапазон измерения его показатели. Если при проверке на приборе, отсутствует информация сигнала это, указывает на то, что провод имеет разрыв и непригоден к дальнейшей эксплуатации.

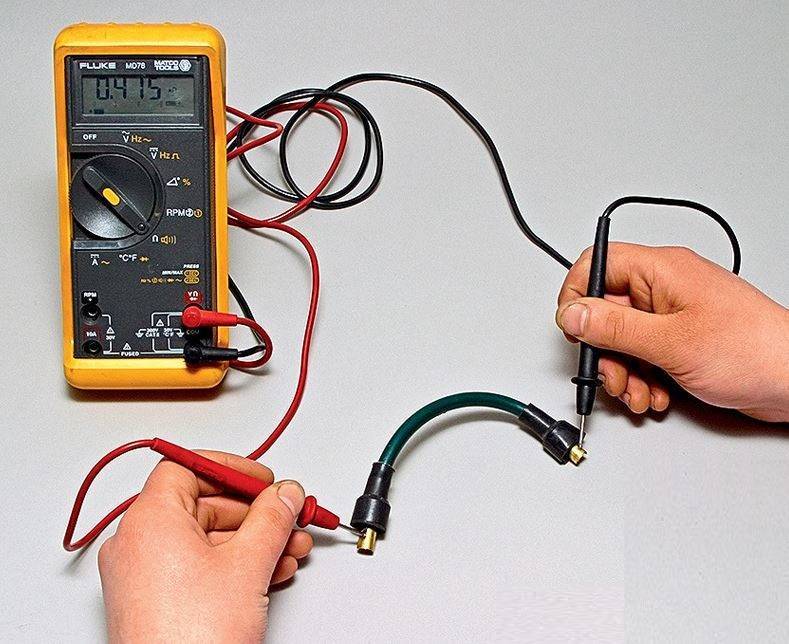

Прозвонка высоковольтных проводов зажигания

Современные измерительные устройства для больших токов обеспечивают расширение пределов измерения. Так, с помощью мультиметра можно прозвонить провода высокого напряжения зажигания, если внешне он в порядке. Неисправности определяются по неровной работе двигателя.

Перед тем как проверить бронепровода мультиметром, необходимо узнать их сопротивление. Производитель высоковольтных проводов и кабелей позаботился об этом, указав сопротивление каждой марки на изоляции.

Порядок действия исследования заключается в подключении щупов измерительного прибора к концам провода. Показания измерения должны соответствовать маркировке кабеля. Важным элементом высоковольтных проводов является изоляция.

Усовершенствованная качественная изоляция придает износоустойчивость проводам.

Основы выбора измерительных устройств

На сегодняшний день новые технологии предъявляют особой усовершенствованные технические средства для измерения, контроля точности и при восстановлении различных элементов электрического тока.

Без применения универсальных измерительных механических аппаратов — осциллографов — невозможно осуществить ряд диагностических операций.

Механизмы контроля, имея разную форму и технические характеристики. Это дает возможность потребителю выбрать устройство с системой измерения тока, которая больше всего подходит для запрашиваемых параметров.

Немалое значение при покупке приборов имеет его стоимость, которая зависит от сложности изготовления элементов конструкции.

Как выполняется прозвонка проводов мультиметром

Наиболее удобным, понятным и безопасным способом диагностики проводов на целостность или короткое замыкание является проверка при помощи мультиметра. Существует большое количество многофункциональных устройств с различными параметрами и ценой: от самых простых и доступных, до более дорогих, точных и функциональных.  Но практически любым мультиметром можно проверить целостность проводников, для этого не обязательно иметь дорогое оборудование.

Какие должны быть показания мультиметра

Существует два метода проверки с помощью такого прибора: в режиме измерения сопротивления и в режиме прозвонки.

Режим прозвонки – самый удобный метод проверки. Здесь не нужно иметь каких-либо знаний в части показаний прибора. Достаточно соединить щупы прибора с концами кабеля и услышать звук. Если по порядку, то порядок действий следующий:

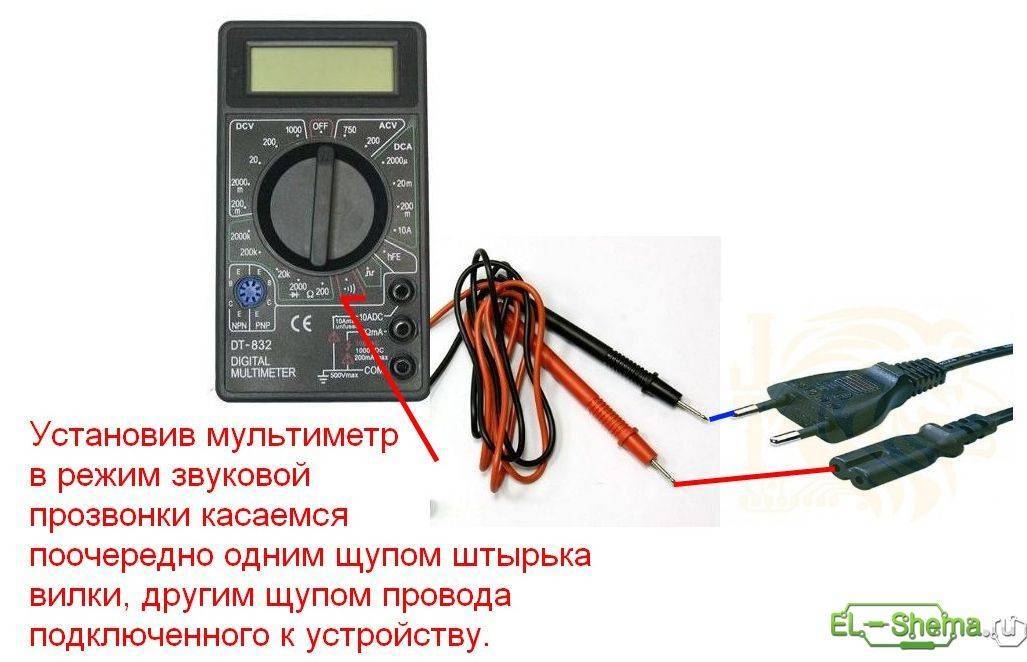

  1. Включить мультиметр, установить режим прозвонки (значок из нескольких скобочек разного размера, по аналогии с обозначением Wi-Fi);
  2. Подключить один щуп к одному концу проверяемого проводника, второй щуп к другому концу этого же провода;
  3. Если вы слышите звук – значит кабель целый. Если нет звука – обрыв на линии (или щупы подключены неверно).

Надо отметить, что таким образом также проверяется наличие короткого замыкания у рядом расположенных проводников. Отличие лишь в том, что один щуп подключают к первому проводнику, а второй щуп ко второму: если звук есть — в наличии короткое замыкание.

Популярные статьи  как установить духовой шкаф электрический встраиваемый

Режим измерения сопротивления – несколько сложнее. Но если запомнить, какие показания должны быть на мультиметре в разных ситуациях, то будет намного проще. Более того, многие мультиметры не имеют режима прозвонки, а вот режим измерения сопротивления есть практически всегда.

Порядок действий при таком измерении будет следующий:

  1. Включить устройство, настроить переключатель в режим измерения сопротивления, установить минимальное значения для измерения (обычно 200 Ом);
  2. Подключить щупы к проводнику;
  3. Если на дисплее будет какое-либо значение или ноль, то проводник целый. Если вы видите на экране цифру 1 – значит сопротивление бесконечно, то есть кабель оборван.

Обратная последовательность для определения короткого замыкания между проводниками или землей: при бесконечном сопротивлении – изоляция между проводниками не нарушена, а наличие хоть какого-то сопротивления будет означать короткое замыкание.

Если вы уверены в целостности кабеля, то таким способом можно выявить в пучке проводов с одинаковой цветовой маркировкой концы одного и того же проводника.  Достаточно подключить с одной стороны щуп к проводнику, а с другой стороны поочередно прислонять щуп к каждому проводнику в пучке. Когда прозвучит сигнал – вы нашли второй конец провода. Вот и все, нет ничего проще.

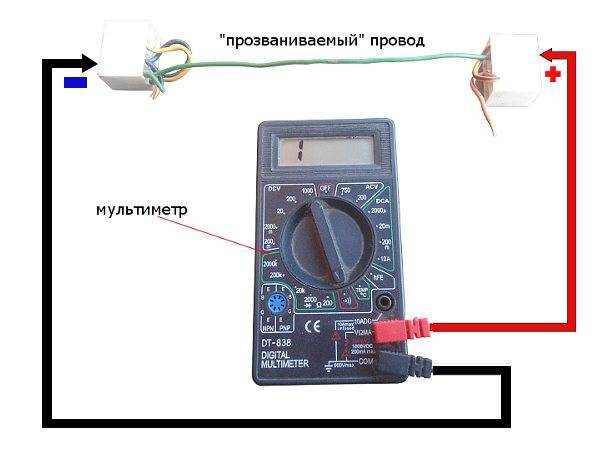

Прозвонка длинного проводника

Для прозвонки провода, концы которого находятся далеко и нет возможности достать двумя щупами мультиметра от начала до конца провода, можно использовать заведомо известные провода или землю. Например, в кабеле может быть цветная жила, тогда все белые жилы можно вызвонить соединяя её с белыми на одном конце и поиском этой пары на другом.

Если нет такой возможности, можно использовать заземление. Соединяем на одном конце жилу провода с землёй, а на другом ищем проводник сидящий на земле

Тут важно, чтобы заземление было с обоих концов надёжным, иначе прозвонить провод таким образом не получится

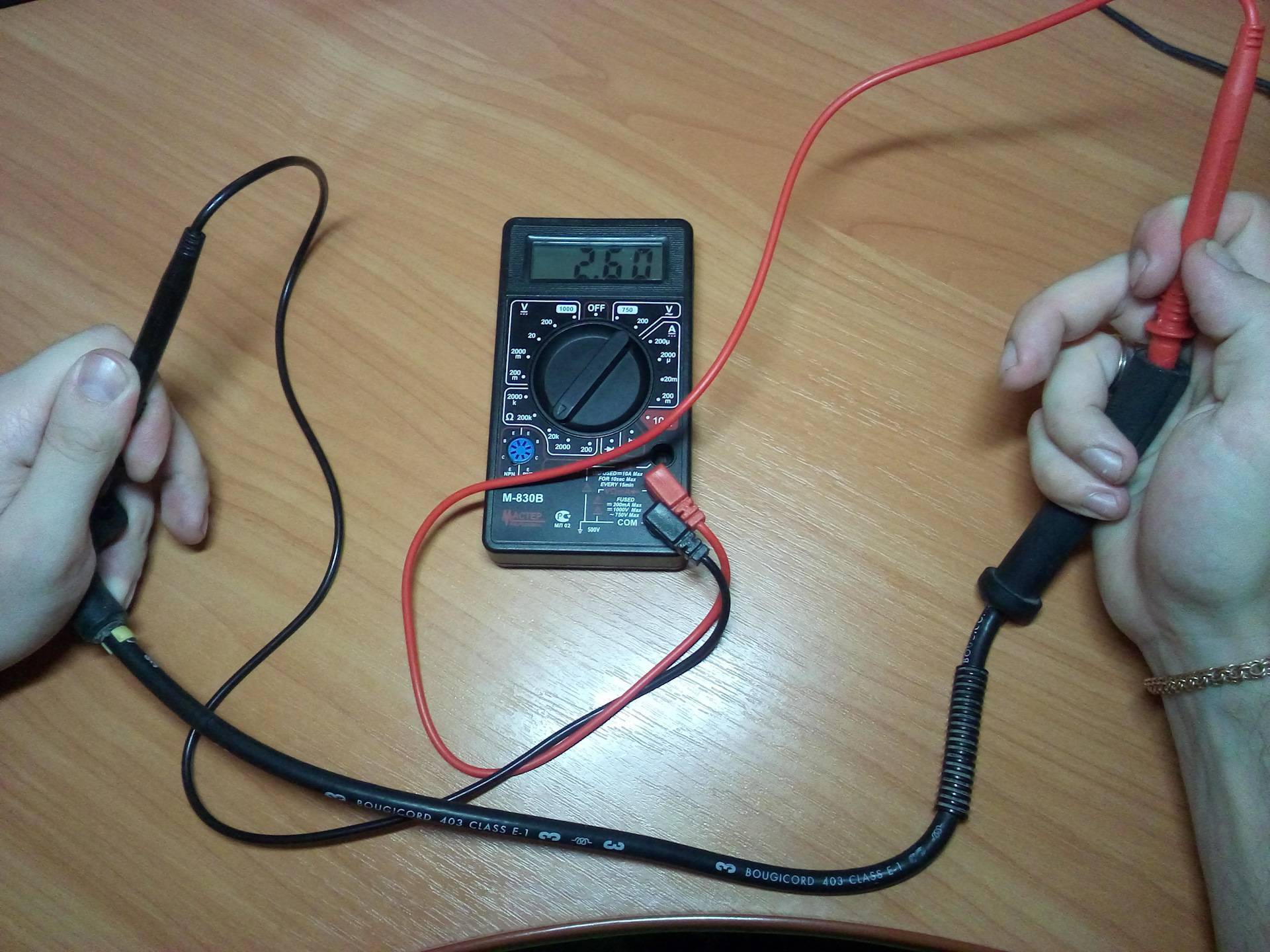

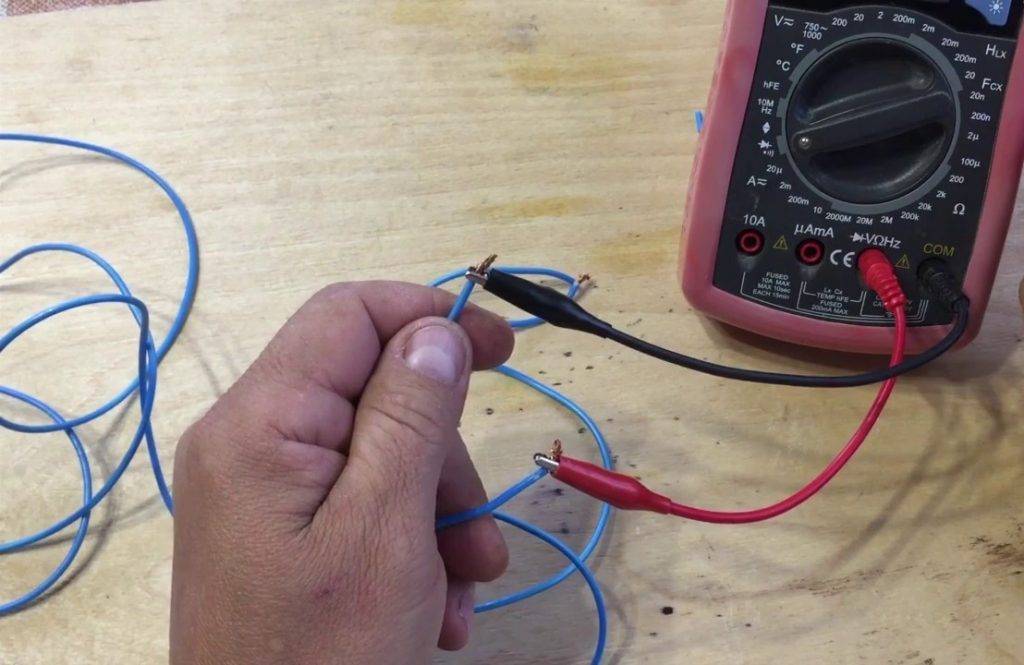

Прозвонка мультиметром провода

1. Устанавливаем щупы в разъемы мультиметра:

     — Красный щуп в гнездо VΩmA

     — Черный щуп в гнездо COM

2. Переводим колесо управления в режим прозвонки, который промаркирован соответствующим образом (значок диода и зуммера)На экране, при этом, должна высветится единица.

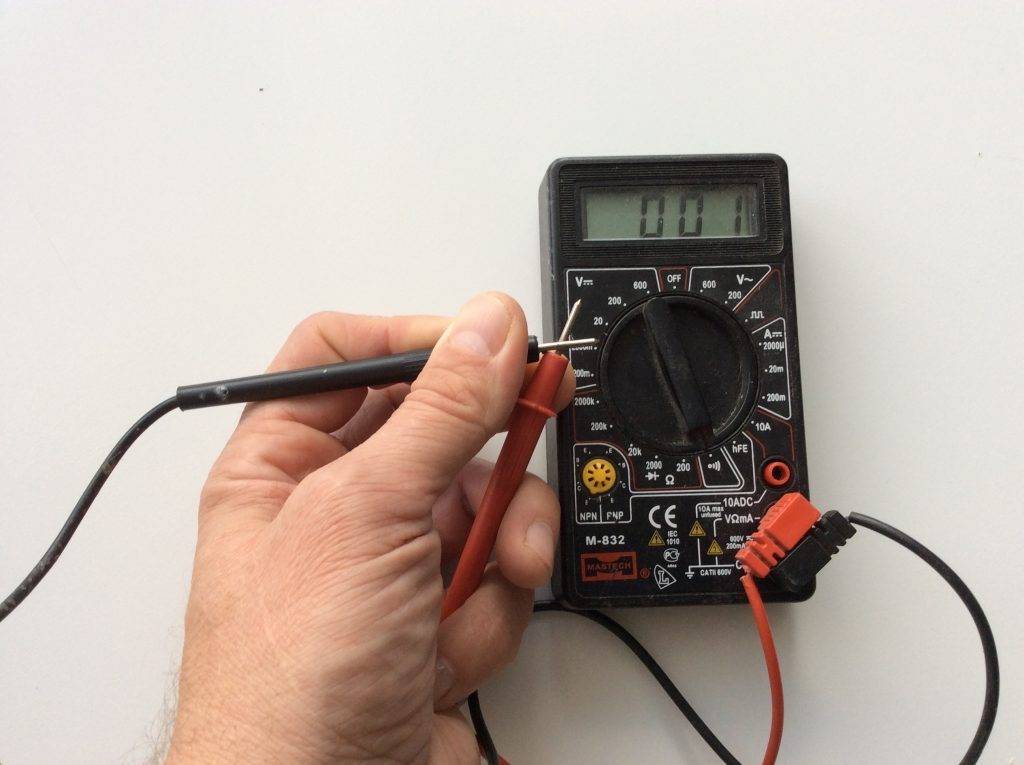

3. Проверяем правильность работы мультиметра, соединяя контакты щупов, закоротив их.

Если прибор работает правильно, вы услышите звук зуммера, а на экране высветится значение близкое к нулю.

4. Прозваниваем провод. Прикладывая щупы мультиметра к его жилам с двух сторон, как показано на изображении ниже. Если проводник целый, то вы сразу же услышите звуковой сигнал зуммера, а показания на экране будут близкие к «0», например 0,001.

Если же жила провода повреждена и один из её концов не имеет электрической связи со вторым, то показания мультиметра не изменятся, будет высвечиваться «1» и звукового сигнала не будет.

Как видите, всё довольно просто, и вы, если у вас есть под рукой мультиметр, можете сами попробывать прозвонить, что-нибудь. Только я еще раз напомню – не прозванивайте под напряжением, даже под небольшим.

 Один из наглядных, часто встречающихся в быту, примеров проверки мультиметром проводки описан в следующей нашей статье — КАК ПРОЗВОНИТЬ РОЗЕТКУ. Это подробная, пошаговая инструкция диагностики неработающей розетки, обязательно изучите её, чтобы понять, как прозванивать электропроводку.

Как прозвонить провода на конкретном примере

В качестве примера рассмотрим стандартную сеть проводки в квартире или частном доме. В идеале, все электро коммуникации должны быть выполнены в соответствии с нормативами, все потребители разделены (сгруппированы) и каждая цепь запитана в распределительном щите через определенный автомат.

Условие: в одной из комнат перестала работать розетка. Задача: выявить причину неисправности. Решение:

Первый шаг — проверка распределительного щита на предмет срабатывания автоматики. Если все автоматы находятся во включенном положении, то необходимо обесточить исследуемую линию (либо всю квартиру).
Теперь, для исключения банальной версии неисправности самой розетки, ее нужно извлечь из подрозетника, визуально осмотреть на наличие дефектов и плохого контакта. Обычные розетки имеют простую конструкцию. Более дорогие модели, имеющие в качестве зажимов клеммники, лучше дополнительно прозвонить.
Убедившись, что розетка рабочая, необходимо проверить соединение проводов в распределительной коробке. Если в комнате имеется несколько распределительных коробок, то нужная будет находиться над неисправной розеткой или в непосредственной близости.
В распределительной коробке основной кабель разрывается, соединяется с жилами розетки и далее отходит к следующему потребителю (распределительной коробке).
Как видно из примера, в распределительной коробке находиться три скрутки (фаза, ноль, земля). При прозвонке кончик одного щупа должен касаться оголенной скрутки. Вторым щупом поочередно  проверяется контакты розетки. Либо, если удобно, один щуп фиксируется в контакте розетки, а вторым поочередно проверяются скрутки в распределительной коробке.

Рассмотрев основную последовательность действий, отметим важные моменты и особенности при измерениях:

  • На этапе проверки скруток в распределительной коробке, при отсутствии видимых дефектов, дополнительно можно проверить соединения под напряжением. Для этого подайте ток включив автоматы в щите. Если имеются сомнения в цветовой маркировке проводов, то фазу можно определить с помощью индикаторной отвертки (при контакте с фазной жилой в отвертке загорается индикатор или подается звуковой сигнал). Для поиска рабочего и защитного зануления потребуется мультиметр. После того, как фазная жила (L) найдена, на мультиметре выставляется режим ACV (может обозначаться V~ измерение переменного напряжения) на отметке выше 220 В, фазный щуп красного цвета фиксируется на фазной жиле, а черным щупом определяется ноль и земля. При контакте с рабочим занулением (N) прибор будет отображать напряжение в пределах 220 Вольт. При касании щупом защитного зануления (PE) – показания будут ниже 220 Вольт. После проверки квартира (комната)  опять должна быть обесточена.
  • Следующий момент. Не всегда можно быть точно уверенным, что провода от изучаемой розетки отходят в ближайшую распределительную коробку. Бывает, что розетки в обход распределительных коробок запитывают с ближайшими розетками. Также распространена связка, когда две розетки в смежных комнатах монтируют в одной точке общей стены. Все это нужно анализировать и учитывать.
  • Вопрос удобства измерений очень актуален. Ведь, как правило, розетка и распределительная коробка находятся на значительном удалении, а измерительные щупы мультиретра часто имеют длину 30 — 50 см. В этом случае, для удобства, в розетку можно вставить перемычку (соединить два контакта), а прозвонку выполнять непосредственно в распределительной коробке. Более точное измерение можно выполнить, если соединить розетку с исправным удлинителем.
Популярные статьи  как подключить люстру к двухклавишному выключателю

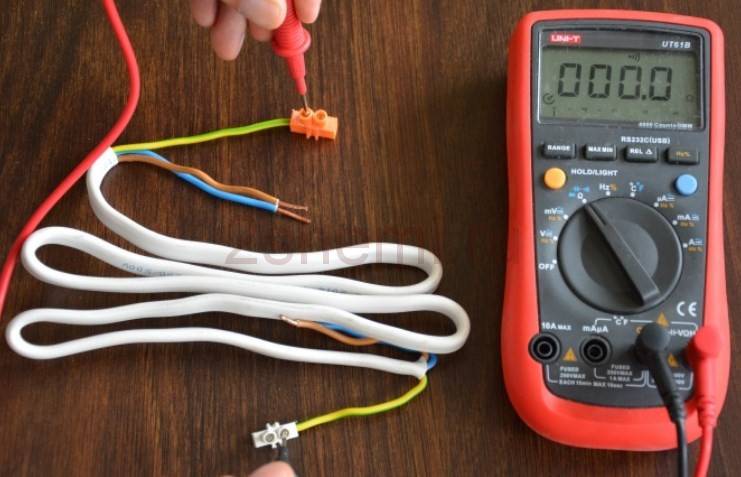

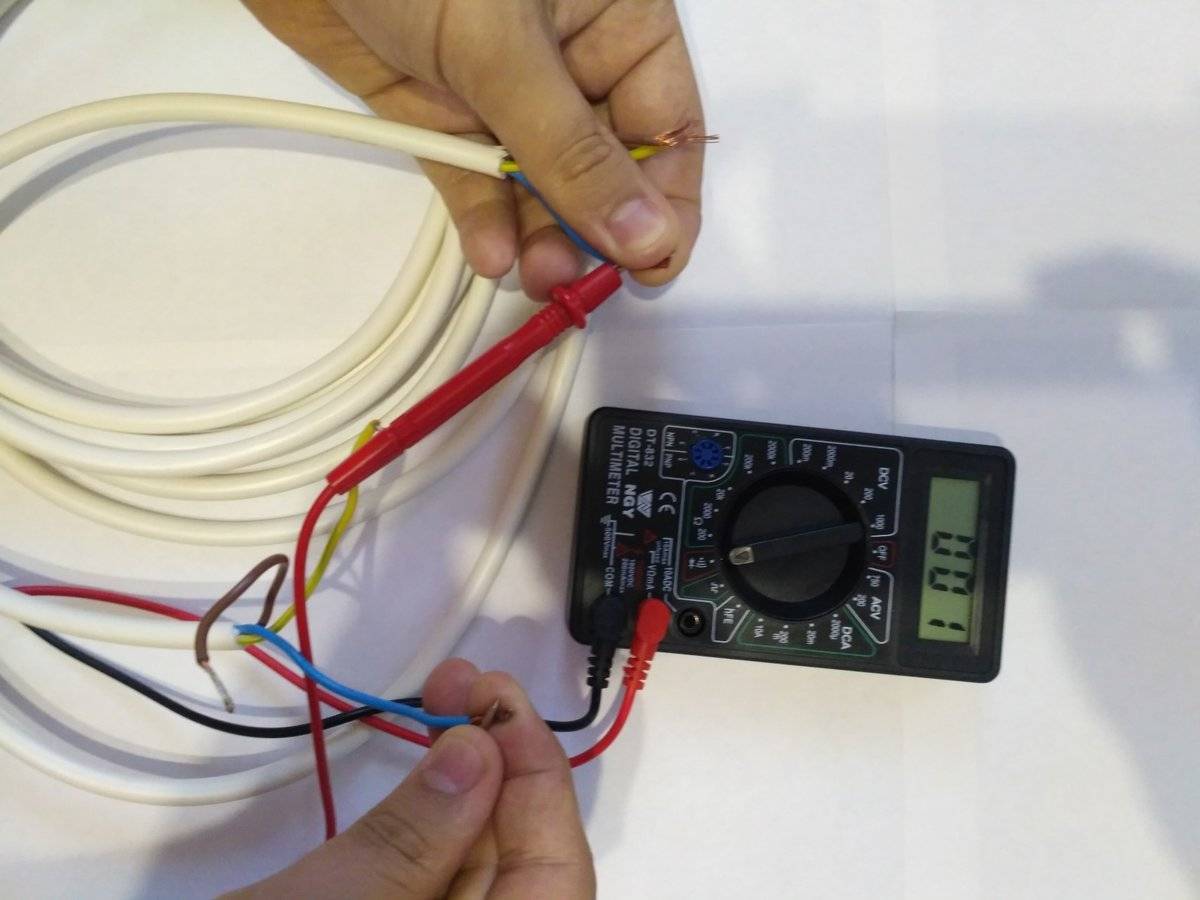

Как проверить целостность провода в режиме определения сопротивления

В мультиметрах, где отсутствует функция прозвонки, проверку целостности провода можно осуществлять в режим измерения сопротивления.

как прозвонить провода мультиметром на обрыв
Определение сопротивления мультиметром

В данном случае щупы подключаются также, как и при прозвонке, а прибор выставляется в режим определения сопротивления (Ω).

Начинать измерения нужно на самом минимальном пороге шкалы прибора — например 200 Ом. Все действия такие же, как и при прозвонке. Нужно лишь следить за показаниями прибора. Если провод цел, то на дисплее отобразиться величина его сопротивления. Если есть обрыв, то сопротивление не отобразиться (OL — состояние перегрузки).

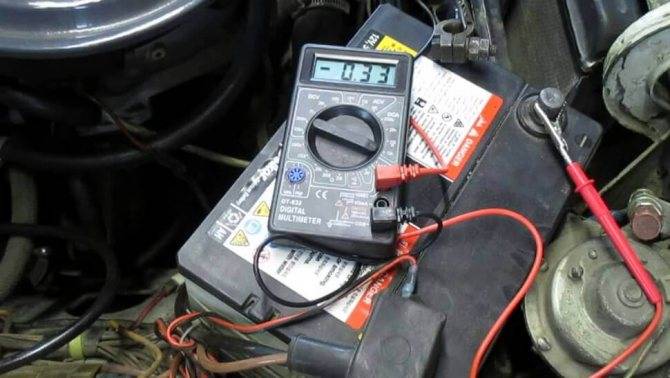

Как проверить утечку тока на б/у автомобиле мультиметром

Проверка включает в себя:

  • Заглушите мотор, выньте ключ. Закройте двери, но откройте стекла – аккумулятор будет работать непостоянно, машина может закрыться на центральный замок.
  • Убедитесь, что дополнительная подсветка, магнитола отключены.
  • Снимите «минусовую» клемму с АКБ.
  • Положите один щуп между «минусовой» клеммой и отрицательным выводом аккумулятора – прибор покажет значение тока утечки.

Нормальный показатель – 15-70 мА. Если цифры больше и вы с продавцом располагаете временем, попробуйте найти причину. Для этого также подключите мультиметр , после чего начните один за другим вынимать реле и предохранители.

как прозвонить провода мультиметром на обрыв

Показания пришли в норму – вы нашли причину утечки тока. Возможно, дальше потребуется ремонт или замена детали, а то и всей проводки. Можете уверенно просить у продавца авто скидку или совсем отказаться от покупки.

Причин утечки может быть несколько. К ней могут быть причастны:

  • аккумулятор;
  • датчики;
  • высоковольтные провода;
  • генератор.

Каждый элемент можно проверить с помощью мультиметра.

Проверка параметров электроцепи

При проверке электрических цепей можно тестировать многие их параметры. Это и ток, и напряжение в сети, и частота сигнала. Но для определения исправности требуется только прозвонить цепь на целостность и проверить сопротивление изоляции. И то, и другое можно выполнить мультиметром.

Для того чтобы знать, как прозванивать мультиметром электрическую проводку, нужно правильно настроить измерительный прибор и верно выполнить действия по измерению. Для проверки целостности провода нужно:

  1. Подключить черный щуп мультиметра в гнездо с надписью COM, а красный — в гнездо с надписью U, Ω, Hz;
  2. Ручку измерителя нужно установить в положение 20 Ом;
  3. Подключить измерительные контакты к обоим концам провода. Если концы находятся в различных местах помещения — нужно использовать предварительно проверенный удлинительный провод;
  4. На экране тестера отобразится значение. Если значение не превышает 2 Ом, значит, целостность провода не нарушена. Если показания не устанавливаются на одном уровне или более 8−10 Ом — значит, в цепи есть разрыв.

Таким же образом тестируются провода в автомашине и шлейфа различных электронных приборов.

Кроме проверки целостности, провода тестируются на сопротивление изоляции. Это тоже можно сделать мультиметром:

  1. Щупы остаются в тех же отверстиях, как и при проверке целостности;
  2. Режим измерения выбирается тот же — проверка сопротивления;
  3. Предел измерения нужно выбрать наибольший — 20 или 200 мегаом;
  4. Прикоснуться щупами к разноименным жилам кабеля: к фазному и нулю или к фазному и экрану. В автомобиле это масса и сигнальная жила;
  5. На экране должно оставаться показание бесконечности, если вместо этого какое-либо значение, значит, где-то есть замыкание. Изменяющиеся значения говорят о помехах в сети.

Кроме обычных проводов, существуют высоковольтные провода, выдерживающие большие нагрузки по току и напряжению. К ним относятся свечные провода в машинах. По ним протекает ток, который требуется при запуске двигателя, такой ток достигает 80−150 ампер. Знать, как проверить высоковольтные провода мультиметром, требуется при диагностике электроники автомобиля. Прозвон этих проводов происходит по указанной схеме, с тем отличием, что необходимо установить больший предел измерения сопротивления. Обычно этот предел нужно установить на уровне 20 килоом.

В грузовых машинах, а также в сетях, расположенных в местах, подвергающихся постоянному механическому воздействию, размещают проводники с экраном — бронью или бронепровода. В бронепроводе особенностью является только экран, выполненный из прочного металла. Проверить целостность и изоляцию бронепровода можно так же, как и у обычного, необходимо только иметь доступ к его концам и выводу экрана.

Особенности автомобильной электропроводки

И действительно, все эти жгуты проводки, опоясывающие автомобиль сверху-донизу, выполняют единственную задачу – обеспечить бесперебойную передачу электрических импульсов между компонентами той или иной системы. И если один из проводов имеет плохой контакт, или еще хуже – сгорела или окислилась клемма, то работа цепи нарушится или же и вовсе откажет.

Заменить – просто, сложнее найти место обрыва или короткого замыкания своими руками, особенно если не знать, как это сделать.

В данной статье мы постараемся ответить на многие вопросы, включая и:

  • как прозвонить проводку в машине для поиска неисправности;
  • как правильно починить исполнительный механизм;
  • как восстановить плохой контакт;
  • как решить другие проблемы, связанные с электрооборудованием.

как прозвонить провода мультиметром на обрыв
Поиск неисправности проводки требует знания основ работы и точного инструмента

Что под капотом

В подкапотном пространстве встречается множество проводов, выполняющих самые разнообразные функции:

  1. передающие импульсы высокого напряжения от источника тока (генератора или АКБ) в цилиндры двигателя;
  2. передающие данные от всевозможных датчиков;
  3. обеспечивающие непрерывную работу системы подачи топлива, осветительных приборов и т.п.

как прозвонить провода мультиметром на обрыв
Наибольшего контроля заслуживает проводка системы зажигания

Что в салоне

Внутри автомобиля, предназначенного для водителя и его пассажиров, проводов даже больше, поскольку здесь расположены:

  1. Органы управления автомобильными системами:
    • управление внешними осветительными приборами (освещением дорожного полотна, сигналами маневрирования и задними стоп-сигналами);
  2. управление звуковыми устройствами;
  3. управление АКПП;
  4. управление электронными помощниками (круиз-контроль, автоматические стеклоочистители, навигационная система);
  5. Контрольные приборы и датчики;
  6. Системы активной безопасности:
    • электроприводы ремней безопасности;
  7. механизмы подушек безопасности водителя и переднего пассажира;
  8. Функции комфорта:
    • кондиционер;
  9. стеклоподъемники;
  10. музыкальная аппаратура;
  11. системы подогрева стекол, зеркал, кресел и т.п.

как прозвонить провода мультиметром на обрыв

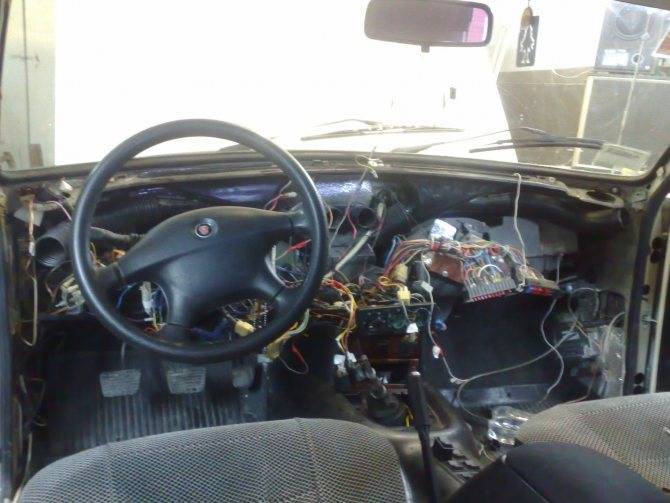

Замена проводки в машине обязательно потребует и разборки панели приборов

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Нюансы установки электрического котла в частном доме
система отопления частного дома с электрическим котлом
как прозвонить провода мультиметром на обрыв
