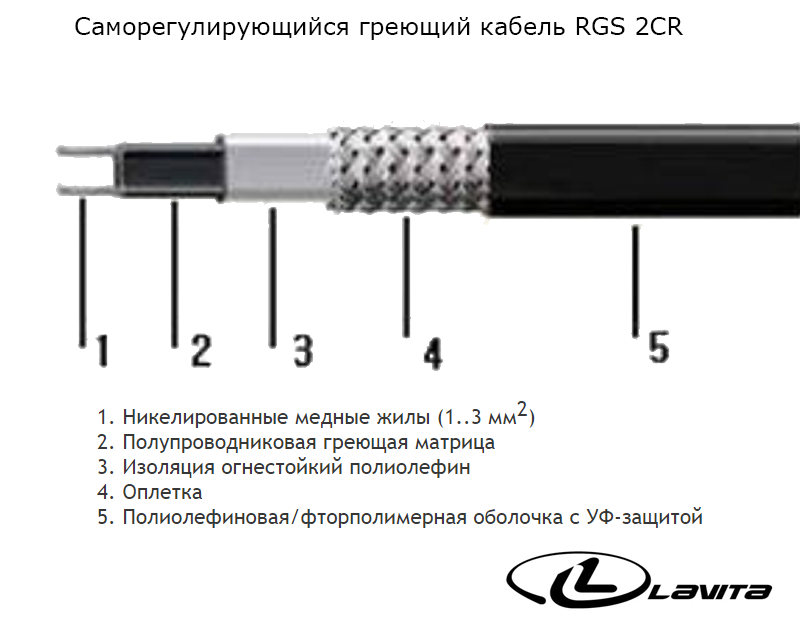

Саморегулирующийся кабель — принцип работы

У саморегулирующегося, замкнутого контура или петли нет.

Ошибка №2
Жилы замыкать между собой в конце кабеля не нужно!

Между ними на всем протяжении идет хитрый полимер, который при остывании до определенной температуры образует разные мостики проводимости.

То есть, в точке охлаждения петля из двух жил самостоятельно замыкается, между ними начинает протекать ток и кабель греется. При этом по всей длине кабеля у вас будет разная температура.

Самая горячая точка будет в самом холодном месте. Но ни в одной точке температура не превысит 85С. Номинальный же нагрев составляет 65 градусов.

Такой кабель полностью пожаробезопасен. Даже если он будет наложен внахлест сам на себя, он от этого все равно не сгорит.

Ошибка №3
При этом не заблуждайтесь, когда на улице достаточно теплая погода, самостоятельно он полностью не отключается.

Он просто снижает свое потребление в несколько раз. Такого варианта, чтобы во включенном состоянии его потребление было нулевым, не происходит.

Самореги разных производителей отличаются между собой качеством, так называемой матрицы. Этот тот самый чудо полимер, который пропускает через себя электричество.

Подавляющее большинство специалистов для обогрева труб используют именно саморегулирующиеся разновидности кабеля. Объясняется это их более простой эксплуатацией и упрощенным монтажом.

Вам не придется покупать и подключать термостат.

Достаточно будет воткнуть его в розетку, и он тут же начнет работать как надо.

Прокладывание греющего кабеля

Если вы решили обустроить систему прогрева для водопровода своими руками, то нужно определиться с некоторыми вопросами:

  • Мощность;
  • Способ прокладывания.

Мощность

Мощность греющего кабеля может быть от 10 до 60 Вт на метр длины, так что можно просчитать энергозатраты системы. Если прокладка будет осуществляться внутри трубы, то достаточно будет удельной мощности в 10 Вт/м.

При расположении кабеля снаружи можно воспользоваться такой схемой расчета:

  • Диаметр трубы ½ — ¾ дюйма – 17 Вт/м;
  • Диаметр трубы ¾ — 1½ дюйма – 27 Вт/м;
  • Для канализационных труб с диаметром от 100 мм – 31 Вт/м

В комплект вместе с греющим кабелем идет и негреющаяся часть – провод для подключения с источником питания. Обычно соединить две части нужно самостоятельно, для чего в том же комплекте прилагаются переходники и термоусадочные трубки, а также втулки для надежной герметизации обрезанного конца (в случае саморегулирующегося варианта). А вот блок автоматики обычно приобретается отдельно.

Система подогрева водопровода греющим кабелем предусматривает установку отдельного автомата, расчетная мощность которого составляет около 25 ампер. Также прекрасным решением станет внедрение УЗО – системы аварийной защиты, которая отключает питание к в случае любой опасности.

Расположение кабеля

Греющий кабель можно установить как внутри трубы, так и снаружи. Внутритрубное расположение намного проще в исполнении, а также в обслуживании. Если система нагрева будет размещена снаружи трубы, которая закопана в землю, то его починка проблематична.

Снаружи трубы

Обычно кабель крепят в одну линию вдоль трубы, но нежелательно размещать его сверху трубы, чтобы исключить возможность механического повреждения от падающих предметов, камня. Кроме того, жидкость начинает промерзать именно снизу, поэтому такое размещение греющего источника наиболее эффективно.

Разные варианты размещения снаружи трубы:

  • кабель можно размещать в одну или несколько прямых линий, расположенных на расстоянии друг от друга;
  • Укладка по спирали вокруг трубы с определенным шагом.

Нити кабеля нужно зафиксировать при помощи специального алюминиевого скотча. Он гарантирует наивысшую теплоотдачу, если его использовать по всей длине, как и положено. Для усиления теплоотдачи трубу оборачивают фольгой до монтажа системы подогрева. На поворотах кабель нужно размещать максимально близко к внешнему радиусу поворота. На участках с металлическими элементами опоры усиливают обогрев, вводя дополнительные петли в обмотку. Также и узловые элементы, как краны, фланцы или фитинги нужно укладывать по особой схеме, которая показана на фото.

Если система с термодатчиками, то их ни в коем случае нельзя размещать рядом с точкой нагрева, так он пользы не принесет. Он должен быть расположен на 90 градусов дальше и также не сверху трубы, а сбоку. Место приклеивания датчика проклеивается алюминиевым скотчем и сверху он также фиксируется таким же скотчем.

Внутри трубы

Как уже говорилось, укладка кабеля внутри трубы более выгодна с точки зрения экономии мощности и ремонтных работ. Порой наружное крепление просто невозможно. Но для внутренних работ нужно, чтобы труба была ровной и без изгибов или с минимальными изгибами.

Для внутренней укладки нужно приобрести именно ту модель, который подходит для таких целей – круглое сечение и мощная изоляция. В комплекте идут специальные детали для монтажа его входа в трубу – шайбы, втулки и уплотнители.

Установка внутри трубы:

  • Все элементы для входа в трубу сразу одеваются на кабель, а потом его соединяют с холодным проводом;
  • Место входа оснащается тройником со специальной уплотнительной втулкой;
  • Кабель вводится трубу на расчетную длину, но стоит помнить, что он не должен проходить через вентили и краны, а также места с острыми выступами, которые могут повредить изоляции;
  • Теперь нужно осуществить фиксацию всех крепежей, сальникового узла, чтобы система была защищена от разгерметизации.
Популярные статьи  Советы по подключению электроплиты

Не забудьте поинтересоваться, имеет ли такой кабель специальный сертификат для использования в местах контакта с питьевой водой.

Термоизоляция

После завершения монтажа систему нужно утеплить, иначе подогрев не будет иметь смысла. Для этого существуют специальные разрезанные наполовину цилиндры для трубной термоизоляции из минеральной ваты, пенополиуретана, пенополистирола и других материалов. Термоизоляцию осуществляют сразу же по ходу прокладывания греющего кабеля, чтобы сразу же защитить его от повреждений.

Подключение к сети альтернативный способ

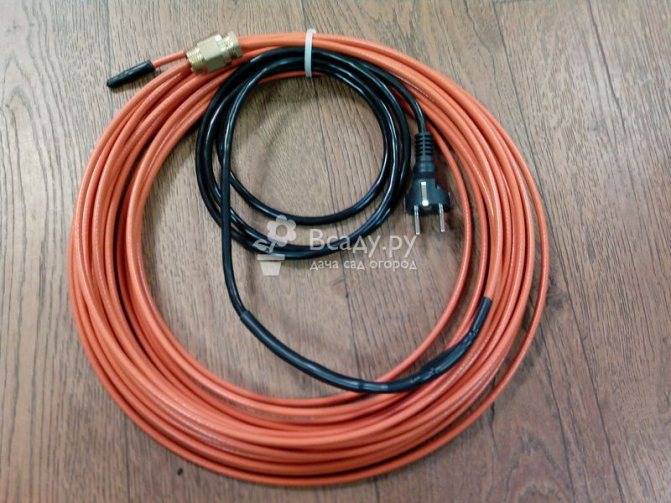

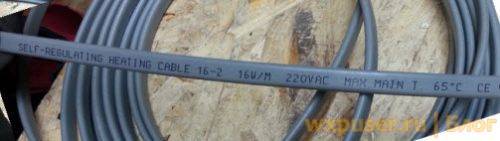

Взяли вот такой кабель:

как подключить греющий кабель

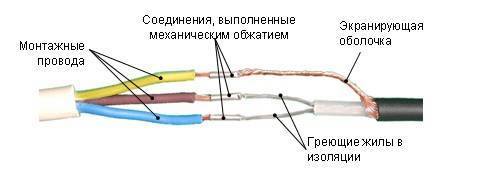

Греющий проводник (3) и жилы (1 и 2), по которым идет ток, их замыкать нельзя

как подключить греющий кабель

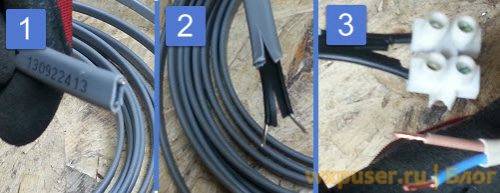

  1. Так выглядеть конец.
  2. Зачистил.
  3. С помощью вот такого клемника соединил с проводом.

как подключить греющий кабель

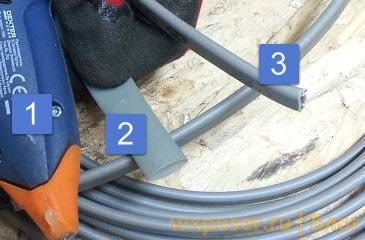

Противоположную сторону необходимо заизолировать. Перемыкать жилы запрещается. И надо следить чтобы они не перемыкались в любой среде. Для этого можно купить специальную заглушку. Они стоят в районе 300 рублей за штуку. Но можно все сделать и самостоятельно из подручных средств, таких как термоусадочная трубка и термопистолет.

  1. Термопистолет.
  2. Термоусадочная трубка.
  3. Конец изолируемого кабеля.

как подключить греющий кабель

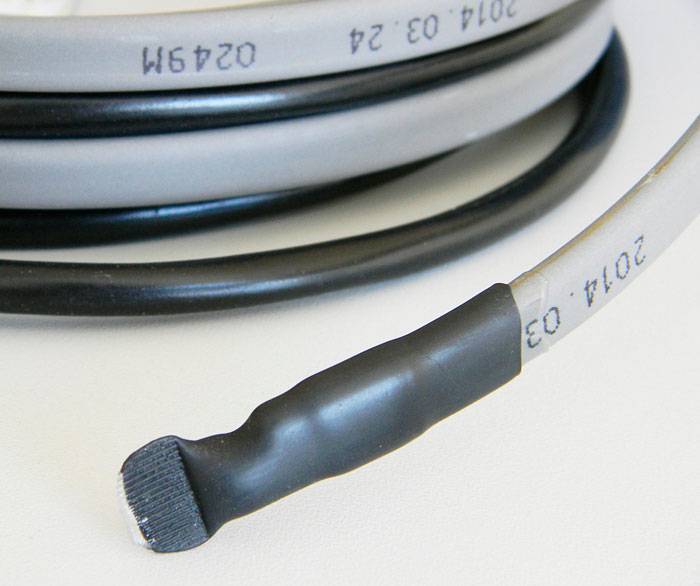

Заглушка делается следующим образом. Надеваем термоусадочную трубку. Прогреваем ее феном. После заливаем всю конструкцию термопистолетом.

как подключить греющий кабель

Такую же процедуру можно проделать и с клемником, к которому подключается питание кабеля. Можно еще замотать все изолентой на всякий случай. Если условия эксплуатация будут жесткими.

как подключить греющий кабель

как подключить греющий кабелькак подключить греющий кабель

Способы крепления проводника

Сначала рассмотрим, как выполнить монтаж греющего кабеля для водопровода внутренним и внешним способом, после чего поговорим о нюансах подключения и дополнительной теплоизоляции системы.

По трубе

На этапе прокладки контура водоснабжения более предпочтительным считается крепление греющего кабеля по трубе. Сделать это можно двумя способами – вдоль трубопровода или же вокруг. Рассмотрим инструкции по креплению каждым из способов.

Вдоль трубопровода

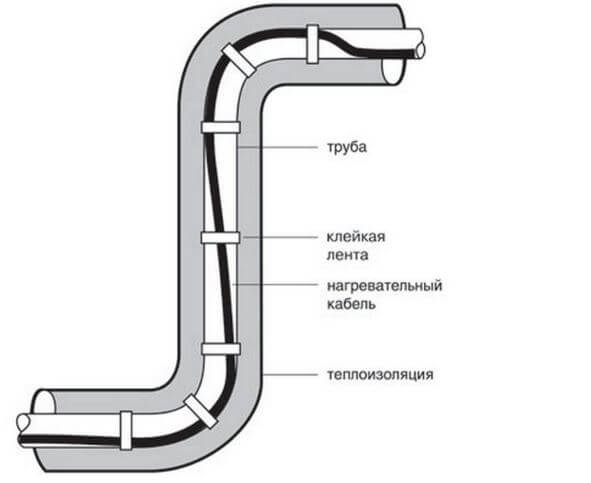

Проще всего выполнить монтаж греющего кабеля в одну линию вдоль контура. В этом случае обязательным условием должно быть крепление проводника под трубой, что позволяет защитить нагревательный элемент от механических повреждений сверху. Помимо этого вода начинает замерзать снизу, поэтому нижнее расположение гибкого обогревателя позволит быстрее устранить замерзание водопровода.

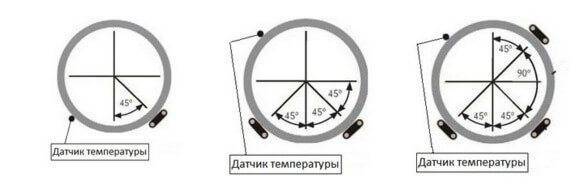

Если же Вы решили проложить несколько кабельных линий вдоль трубы, делать это нужно так, как показано на схемах ниже:

как подключить греющий кабель

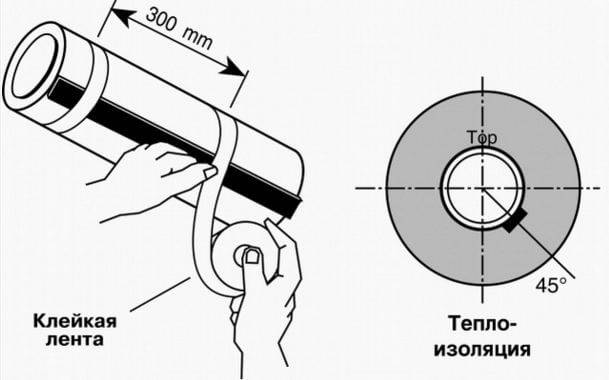

Что касается крепления греющего кабеля к водопроводным трубам, то для этого лучше всего использовать алюминиевый скотч, который надежно закрепляет проводник и повышает его теплоотдачу. Вместо скотча можно также использовать для крепежа клейкую ленту, которой оборачивают трубопровод по следующей схеме:

как подключить греющий кабель

Особое внимание уделите монтажу греющего кабеля для водопровода через углы. Чтобы изгиб был не слишком большим, рекомендуется размещать проводник по внешнему радиусу трубы, как показано на картинке ниже:

как подключить греющий кабель

Спиралью

В регионах с очень низкими температурами рекомендуется полностью оборачивать нагревательный элемент вокруг трубопровода. В этом случае эффективность обогрева будет на порядок выше, т.к. шаг витка составляет около 5 см (можно по желанию увеличить). Длина проводника при обмотке спиралью должна быть примерно в 1,7 раз больше длины водопровода. Укладка кабеля спиралью в труднодоступных местах может делаться следующим образом:

В этом случае греющий кабель сначала обматывают с припуском, после чего петли заворачивают в обратном направлении. В результате действий получается меньше, чем при пошаговой обмотке водопровода.

Отдельные узлы

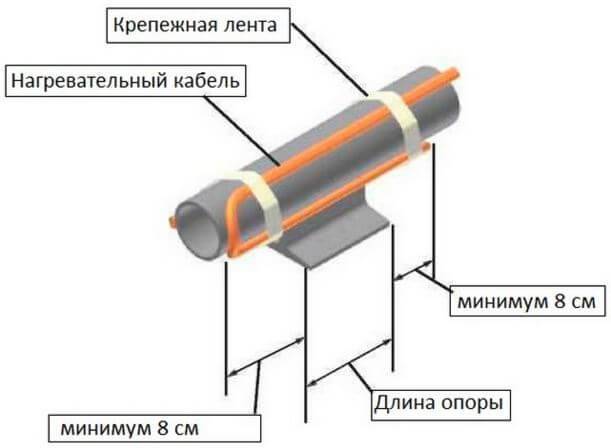

На таких узлах, как металлические опоры, краны, задвижки и фланцы нужно закрепить больше гибкого обогревателя, т.к. здесь наблюдается больший отвод тепла. Наглядно увидеть схемы монтажа Вы можете ниже:

как подключить греющий кабель

Также рекомендуем просмотреть на видео, как выполняется прокладка греющего кабеля по трубам:

Как провести гибкий обогреватель своими руками

Отдельное внимание нужно уделить установке термодатчика. Чтобы обогрев водопровода работал исправно и кабель не перегревался, рекомендуется размещать датчик в самой холодной точке, как можно дальше от кабельной линии

Место установки термодатчика рекомендуется предварительно проклеить полосой алюминиевого скотча. Примеры правильного размещения датчика предоставлены ниже:

как подключить греющий кабель

Изнутри

Монтаж греющего кабеля в трубе рекомендуется осуществлять в том случае, если нет возможности провести обогрев снаружи. Чаще всего такой способ выбирается, если водопровод уже смонтирован под землей, в бетонных сооружениях и других недоступных местах. Недостаток внутреннего монтажа гибкого обогревателя заключается в следующем:

  • Уменьшается просвет трубы (внутренний диаметр для подачи воды).
  • Проводник со временем начинает зарастать налетом, в результате чего образуются засоры.
  • Добавляется новая точка в водопроводе – тройник, которая понижает надежность контура.
  • Монтаж греющего кабеля допускается выполнять только на прямолинейных и малоизогнутых участках водопровода. Проводить гибкий обогреватель через тройники и запорную арматуру запрещается.

как подключить греющий кабель

В то же время положительными моментами считается низкое энергопотребление системы обогрева (прямой контакт обогревателя с водой), а также менее трудоемкий ремонт (достаточно просто вытянуть кабель из тройника, не нужно разрывать землю и т.д.).

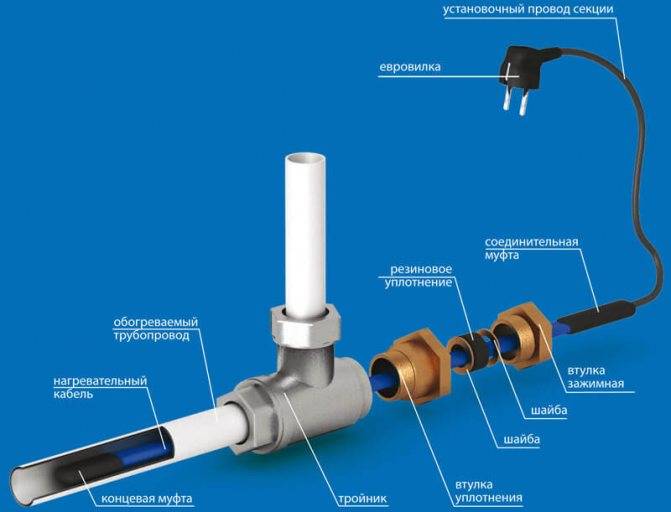

Итак, установка проводника внутри трубы осуществляется по следующей пошаговой инструкции:

  1. Первым делом на кабель нужно надеть сальниковый узел для размещения в трубе. Выглядит этот узел так, как показано на фото выше.
  2. В нужном месте водопровода монтируется тройник, через который будет осуществлять ввод гибкого электрического обогревателя.
  3. Кабель аккуратно прокладывается до проблематичного участка, который нужно будет подогревать.
  4. Сальниковый узел закручивается, герметизируется и обжимается.
Популярные статьи  монтаж теплого пола электрического

Как Вы видите, внутренняя установка греющего кабеля в водопровод не представляет ничего сложного. Теперь поговорим о завершающих этапах монтажа: подсоединении к сети и теплоизоляции труб.

Что важно знать о греющем кабеле

Греющий кабель — это электропровод с определенным электрическим сопротивлением. Кабель такого типа имеют одну или две нагревательных жилы, защищенных несколькими слоями термостойкой изоляции. Поскольку кабель работает в тяжелых условиях, а подключается к сетевому напряжению — качество изоляции определяет уровень безопасности его использования.

как подключить греющий кабель
Греющий кабель для водопровода

Важно!

Пластиковая оболочка обычного провода плохо передает тепло, но сама легко плавится при повышенной температуре! Именно поэтому крайне нежелательно делать греющий кабель для водопровода своим руками из проводов, не предназначенных для этой цели.

Рекомендуется заранее предусмотреть необходимость использования греющего кабеля. Лучше всего провести укладку во время монтажа водопроводной системы. Это сэкономит вам не только время, но и средства, так как позволит выбрать более экономичный резистивный кабель для наружного использования.

Совет

Подключать кабель в розетку необходимо зависимо от погодных условий, когда температура земли опустится до нуля. Но не стоит дожидаться сильных заморозков, это может быть чревато как для кабеля, так и для водопровода.

Советы по монтажу и обслуживанию

Чтобы эксплуатация греющей системы не доставляла хлопот, желательно при монтаже выполнить все действия, рекомендуемые производителем. Хорошо не забыть про стикеры – на обогреваемый участок поместить/приклеить извещения об обогреве.

В будущем, особенно при необходимости ремонта, такая предусмотрительность окажется весьма кстати.

Также стоит проводить регулярный осмотр трубопровода, а при обнаружении проблем с греющим кабелем или его повреждении, следует правильно выполнить ремонт.

Для чего удалить поврежденный кусок, а вместо него на этом участке присоединить новый, неповрежденный. Чинить поврежденный участок не стоит – правильным решением станет замена.

Опытные монтажники советуют использовать металлический скотч для устранения шероховатых участков трубы, где предстоит монтировать греющий кабель.

Еще один полезный совет касается экономии: не стоит экономить, покупая дешевый китайский кабель-подделку – доставать трубы из земли и менять греющую систему в морозные дни обойдется в несколько раз дороже покупки качественной системы от проверенного производителя.

Лучше сразу купить надежный кабель и прочие компоненты с долголетней гарантией от добросовестного производителя.

Обзор цен

Купить нагревательный отопительный кабель можно в любом магазине электротехники продажа осуществляется во всех городах России и Украины, а прайс (цена) представлен в открытых источниках. Предлагаем с ним ознакомиться (обзор за метр):

Город Стоимость, рубли Город Стоимость, рубли
Москва 450 Киев 430
Минск 430 Ростов-на-Дону 400
Воронеж 420 Волгоград 400
Алматы 430 Ижевск 420
Донецк 430 Екатеринбург 430
Краснодар 420 Казань 420
Нижний Новгород 420 Новосибирск 430
Уфа 400 Самара 420
Саратов 400 Санкт-Петербург 450
Омск 430 Одесса 430

Рекомендуем подбирать нагревательные кабели, у которых производство Италия, Корея или Россия (BSX, BT, BTV, Deviflex, DPH, DSIG, FSLE, GWS, HTP, Lavita, Pipe, SRL, TXLP). Но обязательно проверяйте сертификат качества, от правильности данных зависит не только личная безопасность, но и отопительная способность.

Резистивный — плюсы и минусы

Резистивный греющий кабель.

Для резистивного кабеля характерны простота конструкции и невысокая цена.

Выпускают 3 вида изделий:

  • одножильные;
  • двухжильные;
  • зональные.

Производятся с заранее заданными характеристиками — длина и мощность. Особенность — в одинаковом прогревании по всей протяженности. Укорачивать нельзя, следует использовать весь провод, даже если размер больше требуемого. При обрезке увеличивается сопротивление. Это приводит к повышению температуры нагрева, как следствие — плавится изоляция, система ломается.

Монтаж требует предельной аккуратности — если повредить кабель на каком-то участке, придется менять всю систему. Исключение составляют зональные конструкции с параллельным подключением нагревателей. Резистивные изделия невозможно использовать для прокладки внутри трубопровода — мешает оголовок датчика температуры. Он должен находиться рядом с кабелем, поэтому наружный монтаж тоже не слишком удобный. Преимущество — в сравнительно низкой цене по сравнению с саморегулирующимся проводом.

Одножильный

Самая простая конструкция из немногих элементов включает:

  • нагревательную металлическую жилу;
  • внутреннюю изоляцию;
  • медную экранирующую оплетку;
  • внешний изолятор.

Максимально нагревается до +65°С. Для обогрева трубопроводов неудобен: к источнику тока необходимо подсоединить оба противоположных конца, которые иногда находятся на большом расстоянии.

Двухжильный

Отличие от одножильного изделия не только в количестве проводников, но и в самой конструкции:

  • 2 нагревательные жилы находятся каждая в своей изоляции;
  • третья дренажная расположена рядом с ними (голая);
  • все жилы охватывает фольгированный экран;
  • для внешней защиты служит термостойкая изоляция.

Изделия одножильные и двухжильные обеспечивают одинаковый прогрев по всей длине.

Зональный

Этот вид резистивного кабеля имеет независимые секции обогрева. Это обеспечивается особенностями конструкции. Проводник состоит из 2 жил с изоляцией, поверх которой смонтирована нагревательная спираль. Через равное расстояние она поочередно соединяется посредством контактных окон с токопроводящими жилами. Образуются параллельные независимые зоны обогрева с максимальной длиной 2 м.

Установка термостата

Для экономии электроэнергии и более рациональной работы теплого пола следует использовать термостат. Устанавливать его нужно перед укладкой нагревательных элементов. Монтируется он в удобном месте, отступив от пола минимум 30 см. В стене нужно сделать нишу для установки коробки и провести штробу к основанию пола, в которой размещают гофру или трубу. Гофра должна пройти по основанию пола еще 0,5–1 м, в нее помещают соединительные провода от нагревательных элементов.

Популярные статьи  как найти коробку электропроводки в стене

Грамотное место для монтажа термостата

Концы кабеля должны подводиться к термостату таким образом, чтобы муфты оставались в стяжке.

Труба замерзла — причина

Все греющие кабеля нормально работают только при соответствии напряжения номинальным значениям, прописанным в паспорте изделия. Если у вас дома проблемы с напругой, и она редко когда поднимается выше 180-190В, то не удивляйтесь, что выбранной мощности может не хватить, и в один прекрасный день труба все же перемерзнет.

как подключить греющий кабель

А почему иногда умирает сам кабель? Самореги боятся частых включений выключений. Обычно у них конечное число таких коммутаций.

Также они выходят из строя из-за неправильного подключения к питающему кабелю 220В. Некачественная концевая заделка и попадание влаги во внутрь оболочки, еще одна причина.

как подключить греющий кабель

Для герметичного ввода пищевого кабеля внутрь трубы применяют сальники

При их выборе обращайте внимание на форму кабеля. Они бывают круглыми или плоскими

Под определенную марку используют свой сальник

Неправильно подберете, получите течь

Под определенную марку используют свой сальник. Неправильно подберете, получите течь.

Инструктаж по подключению обогрева

В действительности разобраться в том, как установить греющий кабель своими руками, несложно. Устанавливать такой элемент можно как на пластиковый, так и чугунный водопровод. Сначала выполняются подготовительные работы. Кроме того, нужно приобрести все необходимые инструменты и материалы.

Сначала монтируется греющий кабель, схема подключения часто указывается производителем в документации, прилагающейся к обогревательному элементу. Следующим этапом монтажа такой системы является установка кожуха для защиты. В последнюю очередь проводится подключение кабеля к сети и проверка его работы. Кроме того, можно произвести монтаж греющего кабеля внутри трубы. Это повысит его эффективность.

Подготовительные работы

Нужно сразу приобрести все необходимые для монтажа инструменты и материалы, в т.ч.

  • соединительные гильзы;
  • плоскогубцы;
  • рулетка;
  • кримпер;
  • строительный фен;
  • монтажные нож и скотч;
  • кусачки;
  • термоусадочные трубки.

После этого следует провести концевую заделку. Свободный конец, который не будет подключаться к сети, нужно освободить от защитной изоляции и обрезать ступенькой. После этого необходимо изолировать ее термоусаживаемую трубку. Некоторые системы уже подготовлены к установке.

Данный вариант более удобный, поэтому его рекомендуют людям, которые хотят установить подогревающий кабель правильно, но не имеют опыта проведения подобных работ.

Крепление кабельной системы

Наиболее простой вариант расположения — прямолинейный. В этом случае кабель фиксируется параллельно трубе. Данный вариант крепления подходит для подогрева расположенных внутри помещения труб, которые дополнительно будут прикрываться слоем утеплителя. В этом случае термическому воздействию подвергается только небольшая часть трубы, но этого будет достаточно, чтобы внутри нее не образовывался лед.

Пользуясь таблицей можно быстро подобрать длину шага для прокладке кабеля по трубе.

В этом случае на трубе располагаются сразу несколько кабелей. Такой вариант рекомендован, если труба даже при дополнительном монтаже теплоизоляционного слоя будет подвергаться воздействию повышенных температур в зимний период. За счет такого расположения нагревательных элементов достигается более равномерное прогревание.

Для фиксации следует использовать металлическую скотч-ленту. При монтаже прямолинейным способом он фиксируется лентой по всей протяженности. При укладке нагревательного элемента навивным методом для фиксации труба обвивается с шагом не менее 30 см.

Часто саморегулирующий греющий кабель устанавливается навивным способом. В этом случае проводник оборачивается вокруг трубы с соблюдением шага 20-50 см. Этот метод обеспечивает хороший прогрев трубы, но приводит к увеличению расхода элемента.

Крепление защитного кожуха

После того как саморегулирующийся кабель будет установлен, можно приступать к формированию утеплительного слоя. Он необходим не только для недопущения потери тепла, но и защиты нагревателя от механического повреждения.

Если в инструкции, прилагающейся к системе обогрева, есть указание на необходимость установки того или иного утеплителя, нужно следовать ему.

Если рекомендаций производителя нет, можно использовать рулонный изолон, минеральную вату или поролон. Выбранным утеплителем оборачивается вся труба. Фиксировать материал можно лентой-скотчем или шпагатом. Дополнительно утеплитель желательно обработать мастикой или другим гидроизолирующим составом.

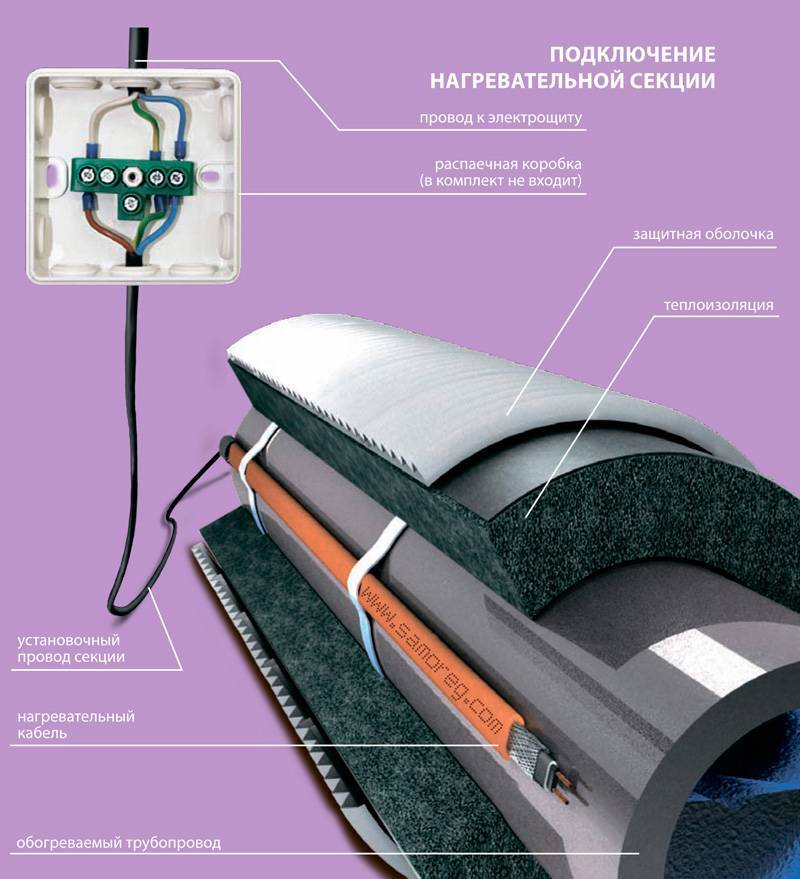

Подключение к питающей сети

Подключение кабеля к сети выполняется специальными элементами, которые нужно приобрести заранее.

Сначала необходимо свободный конец нагревателя освободить от изоляции. Изоляционный экран следует скрутить в пучок и произвести зачистку жил проводника. Жилы и силовой кабель соединяются. Поверх места соединения фиксируется термоусадка.

Проверка и запуск в работу

Нагреватель должен иметь отдельную линию. После этого нужно включить систему и подождать, пока элемент нагреется. Если неисправности не будут обнаружены, значит, установка правильно произведена.

Выводы и полезное видео по теме

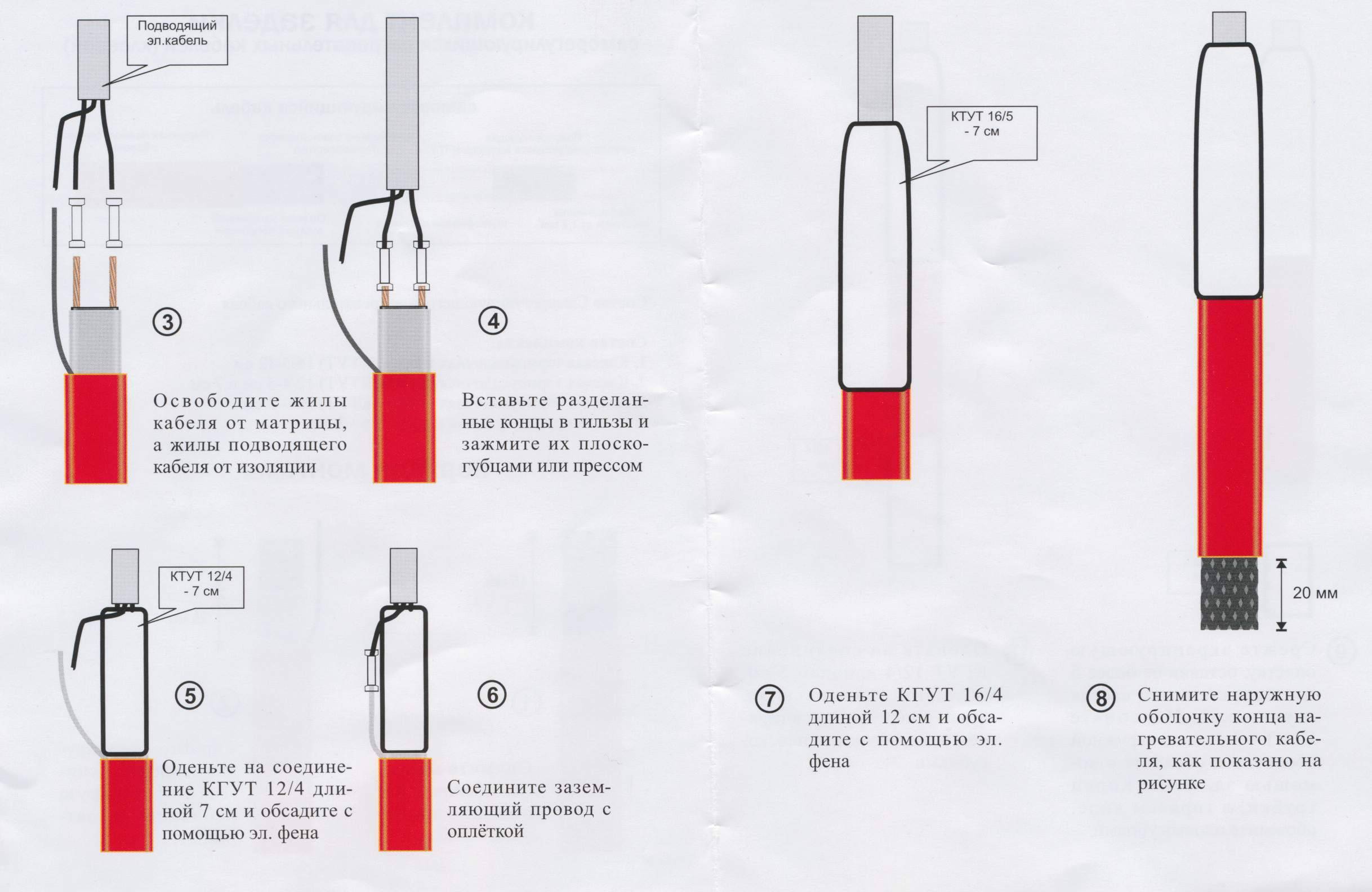

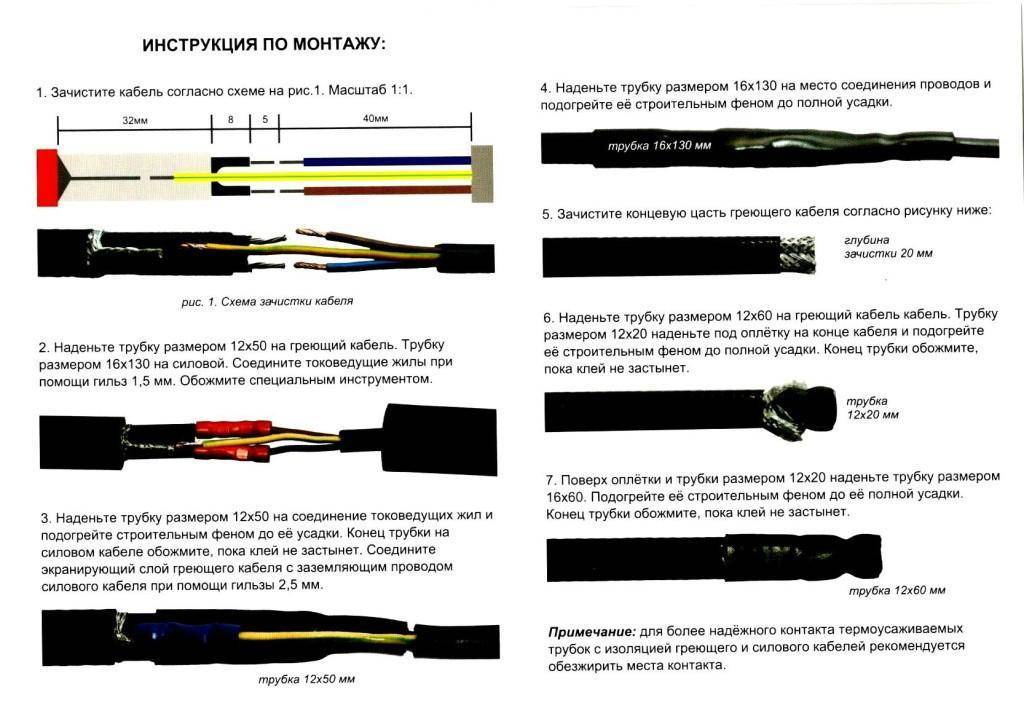

Пошаговый процесс разделки кабеля, заделки свободного конца и присоединение питающего провода в следующем ролике:

Подключение греющей системы к силовому проводу и дополнительное наружное утепление трубы:

Особенности монтажа греющей системы внутрь трубы в следующем видео:

Правильно подключенный кабель обеспечит комфортное использование коммуникаций в загородном доме или на даче даже в морозные зимние дни.

При наличии инструкции, небольшого опыта проведения электромонтажных работ и комплектующих подключить греющую кабельную систему можно собственноручно. Особенно, если купить готовый комплект, в котором выполнена герметичная концевая заделка и подключен силовой провод с вилкой.
