Прокладка силового кабеля в земле

Подсыпка траншеи песком

Ошибка №5

Нижний слой траншеи обязательно засыпается песком, не пропускайте этот этап.

Иначе острые камешки и другие посторонние элементы в земле через некоторое время повредят изоляцию.

Ошибка №6

Песок в обязательном порядке трамбуется. Нельзя укладывать кабель на рыхлое основание.

Что делать, если песка у вас в наличии нет и заказывать его не охота? В этом случае просейте выкопанную землю.

Фракция отдельных элементов после просеивания должна быть не более 5мм.

А можно вообще обойтись без этой песчаной подушки или ее аналога? Зачем она вообще нужна? Нет, нельзя.

Помимо защиты изоляции от острых предметов она играет еще одну важную роль. Слой песка под кабелем и над ним, практически не подвержен пучению.

Он легко поддается трамбовке, вследствие чего не возникает просадки грунта в траншее. Нет просадки – нет пустот.

А именно они приводят к локальному перегреву кабеля. Получается ситуация, когда в месте образования неглубокой ямы, кабель нагревается значительно больше, чем на этом же участке, но в паре метров отсюда.

Из-за разницы температур кабель начинает “тянуть”. При значительных нагрузках ПВХ изоляция лопается и впоследствии через эти микротрещинки начинает активно сосать влагу.

Ну и не надо забывать про дренажные свойства песка. Вода даже достигнув глубины 0,7м, пройдет через песок, не задерживаясь возле самого КЛ.

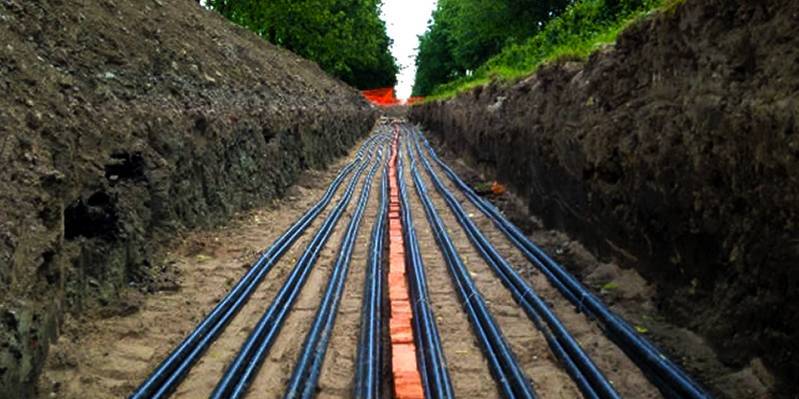

Технология подземного монтажа кабеля

Прокладка электрического кабеля в земле на дачном участке, территории частного домовладения или иного объекта начинается с выполнения земляных работ. Перед этим необходимо определиться с глубиной и шириной траншеи. Глубина должна быть не менее 80 см, а ширина по 30 см на каждый кабель, если их несколько. В соответствии с разработанным планом и разметкой трассы производиться выборка грунта. Траншея очищается от посторонних твердых и острых предметов, а ее стенки должны иметь небольшой уклон. После выполнения земляных работ производится укладка кабеля по следующему алгоритму:

  • выравнивается дно траншеи, засыпается песком слоем в 15 см и утрамбовывается;

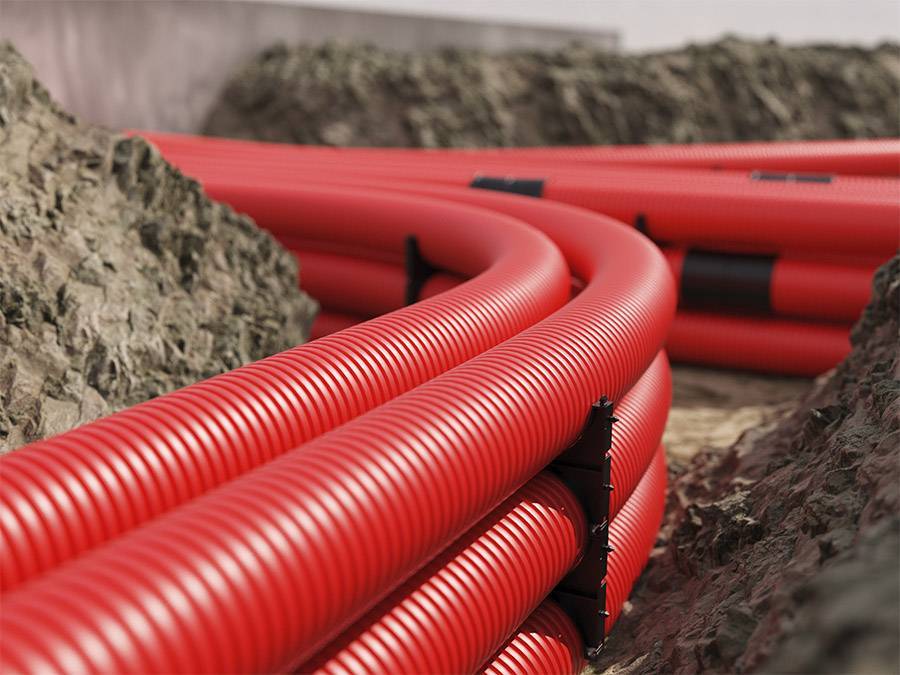

  • на подготовленную подушку укладываются защитные футляры, если они необходимы;
  • через футляры протягивается кабель, с соблюдением необходимой слабины;
  • выполняется соединение труб защиты в одно целое одним из нескольких способов;
  • сверху на уложенный кабель в защите насыпается слой песка толщиной 25 см;
  • верхняя засыпка слегка утрамбовывается, лучше всего собственными ногами;
  • укладывается пластиковая сигнальная лента обязательно надписью вверх;
  • траншея засыпается грунтом, послойно с обязательной трамбовкой.

Прокладка силового кабеля в земле

Желательно укладывать кабель одним цельным куском, без каких-либо соединений. Если такой вариант осуществить невозможно, то соединять отдельные куски нужно в монтажных коробках, специально разработанных для эксплуатации на открытом воздухе. Устройство устанавливается на столбике над поверхностью почвы, в месте соединения кабеля, где его концы выведены на поверхность. Закапывать коробку нельзя, так как это приведет к быстрому повреждению линии.

На этом прокладка кабельных линий в земле заканчивается и начинается этап подключение подземных электрических коммуникаций к общим сетям электроснабжения и ввода в строения, находящихся на участке. На каждом этапе работ как при укладке кабеля, так и его подключении, имеются свои нюансы, которые будут освещены ниже. Это описание мы начнем с выбора кабеля для подземных трасс.

Структурные различия СИП

В сетях напряжением до 1кВ применяется всего два типа изолированных проводов, хотя их существует больше. Чтобы понять, в чём состоит разница между ними, мы представили небольшой информационный список:

СИП – 1

СИП-1 представляет собой пучок скрученных фазных проводов с изоляцией и одного неизолированного нулевого проводника, выполненного из высокопрочного сплава АВЕ. Имеет от одной до четырёх токопроводящих жил.

СИП – 2 Отличительным признаком СИП-2 является наличие изоляции не только на фазных проводах, но и на нулевой жиле, и естественно, он отличается более высокой стоимостью. Именно поэтому его применяют в основном на высоковольтных линиях. СИП – 4 Этот вид провода имеет минимум две токоведущих жилы, но при этом несущая (нулевая) у него отсутствует. Он предназначен именно для выполнения ответвлений от ЛЭП в сторону зданий и прокладки по стенам.

Благодаря наличию изоляции, провод СИП имеет эстетичный вид. Это, конечно, важный нюанс – но больше для потребителя. Энергоснабжающие организации ценят СИП за то, что изоляция не позволяет осуществить «наброс» на провод, и таким образом пользоваться ресурсом в обход приборов учёта. Ещё одно преимущество состоит в том, что оболочка даёт возможность подключить два провода друг к другу, не снимая с них напряжения – правда, для этого требуется специальная арматура.

Практические советы от специалистов

Помимо вышеуказанной инструкции рекомендуем Вам ознакомиться с некоторыми советами по отношению к прокладыванию кабеля в траншее:

  1. Используйте только специальный бронированный проводник. Такие марки, как КГ, ПУНП и ААБл лучше не выбирать. Первые два кабеля не обладают достаточной защитой, а для работы с последней маркой проводника нужны определенные навыки.
  2. Диаметр металлической трубы, которая будет проходить через фундамент частного дома (если в этом будет необходимость), должен быть в 2-3 раза больше, чем диаметр самого эл. кабеля.
  3. Если глубина промерзания земли в Вашем регионе глубже, чем 70 см (глубина траншеи), обязательно закрепите защитную трубу, чтобы ее не порвало и не деформировало.
  4. Использовать пластиковую гофрированную трубу (ДКС) для защиты электропроводки под землей запрещается. Уже через год гофра разрушиться и все ее защитные свойства, которые и так слабые, пропадут.
  5. Старайтесь не осуществлять прокладку проводника под такими зонами повышенной нагрузки, как: детская площадка, автостоянка, садовые дорожки.
  6. Единого мнения либо правил в нормативной документации, по отношению к минимальному сечению кабеля для прокладки в земле нет. На практике чаще всего используют сечение 10 мм2 для меди и 16 для алюминия. Ориентируйтесь только на расчет сечения кабеля по мощности и току, а также учитывайте, что линия должна быть бронированной.

Обзор проделанной работы

Выбор кабеля для подземного ввода электричества

Ввод электричества может выполняться 2 путями: воздушным или подземным.

Воздушный вариант недорог в исполнении, однако основная часть кабеля при этом остается на виду. При прокладке под землей снижается вероятность повреждения проводов. Такой метод надежней, но и дороже.

Кабель для прокладки в земле выбирают с учетом количества потребителей и условий эксплуатации. Берут именно кабель, то есть линию, состоящую из нескольких проводников с собственной изоляцией и защитной оболочкой.

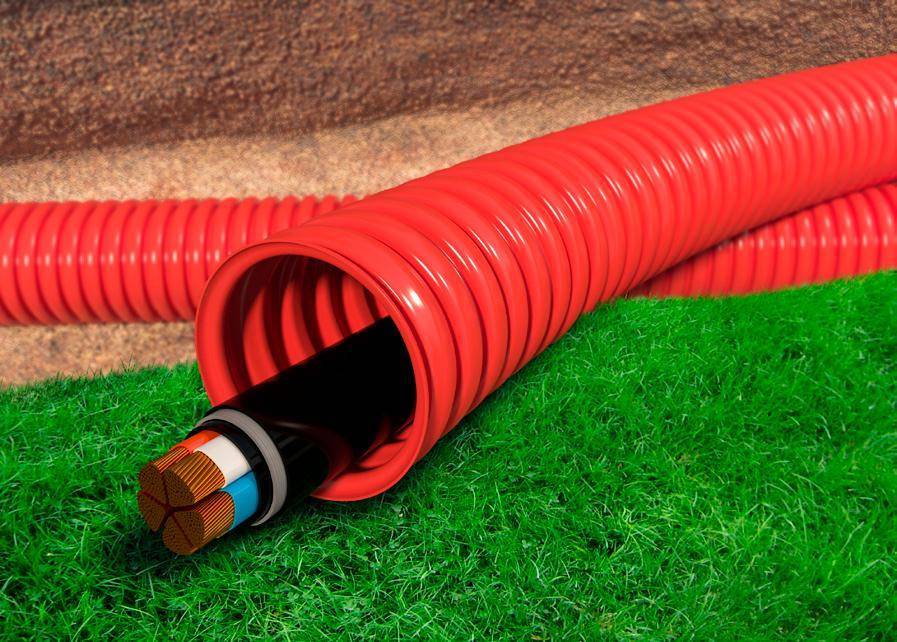

Для прокладки под землей требуется вариант с бронированной оболочкой из металлической ленты. Хотя прочность такой оболочки высокая, бронекабель рекомендуют укладывать в пластиковой гофре или асбестовых трубах, чтобы снизить вероятность повреждений.

Чаще всего применяют кабели типа АВБбШв и ВБбШв.

  • АВБбШв – бронированный кабель для прокладки в земле с алюминиевыми проводами в изоляции ПВХ. Бронированная оболочка изготовлена из оцинкованной стали, внешняя – из поливинилхлорида. Жилы могут быть цельными или представлять собой скрутку из проводов меньшего диаметра. Кабель применяют для сетей с напряжением до 3 кВт. Стандартный срок эксплуатации – 30 лет.
  • ВБбШв – имеет сходную конструкцию, но вместо алюминиевых проводов используются медные. Такой вариант чаще применяют для наружной проводки по бетонным ограждениям и стенам.

Как рассчитать сечение

Подбирать сечение кабеля «на глаз» нельзя, так как проводнику присуще некоторое сопротивление. Ток, проходя по проводу, нагревает его. Чем меньше площадь поперечного сечения кабеля, тем выше его сопротивление. Соответственно, тем сильнее нагревается проводник и тем быстрее выйдет из строя.

Популярные статьи  как проверить транзистор мультиметром

Рассчитывают кабель по мощности.

Определяют суммарную мощность всех используемых приборов и тип напряжения – на 220 В или 350 В.

Выбирают силовой кабель – с медными или с алюминиевыми жилами, а также тип проводки – закрытый или открытый.

Суммируют мощность всех аппаратов с учетом возможности одновременного включения. То есть складывают все мощности и умножают на коэффициент сопротивления. Последний рассчитывают так:

  • 1 прибор включен – коэффициент равно 1;
  • 3–4 прибора – 0,8;
  • 5–6 – 0,74;
  • более 6 – 0,7.

Умножают результат на коэффициент запаса – 1,15–1,2. Он учитывает возможность включения новых аппаратов.

Можно рассчитать сечение иначе, например, по длине, если владелец точно определил, сколько метров проводки ему требуется. В этом случае вычисляют номинальную силу тока по формуле:

  • I = (P ·Кс) / (U · cos ϕ);
  • P – суммарная мощность всех приборов;
  • K – коэффициент одновременного включения равный 0,75;
  • U – 220 В.

Затем рассчитывают сечение проводки по формуле:

R = ρ · LS.

Учитывают потерю напряжения по длине – R = dU/I, и определяют минимальное сечение кабеля. Так как используются многожильные провода, результат делят на число жил, и по этому показателю выбирают в таблице вариант, наиболее близкий.

Технология укладки своими руками

Вот мы и подошли к основному вопросу статьи, в котором рассмотрим, как правильно проложить электрический кабель в земле своими силами. Чтобы инструкция была удобной и понятной, предоставим ее поэтапно.

  1. Начертите схему прокладки проводки в траншее, на которой отметьте точное расстояние от дома, садовых построек и насаждений, согласно нормативным документам. Если подземный электромонтаж будет использоваться для подключения уличного освещения на даче, обязательно укажите места установки фонарей.
  2. Разметьте территорию дачного участка колышками и веревкой, после чего раскопайте траншею согласно разметке. После земляных работ уберите из подготовленной траншеи камни, возможные осколки стекла либо куски металла, которые могут в дальнейшем стать причиной повреждения электропроводки под землей. Сразу же установите опоры освещения, если это требуется.
  3. На утрамбованном дне сделайте равномерную подушку из песка или мелкого грунта, предварительно очищенного от мелких камней, осколков стекла, кирпичей и других предметов, которые могут повредить изоляцию.

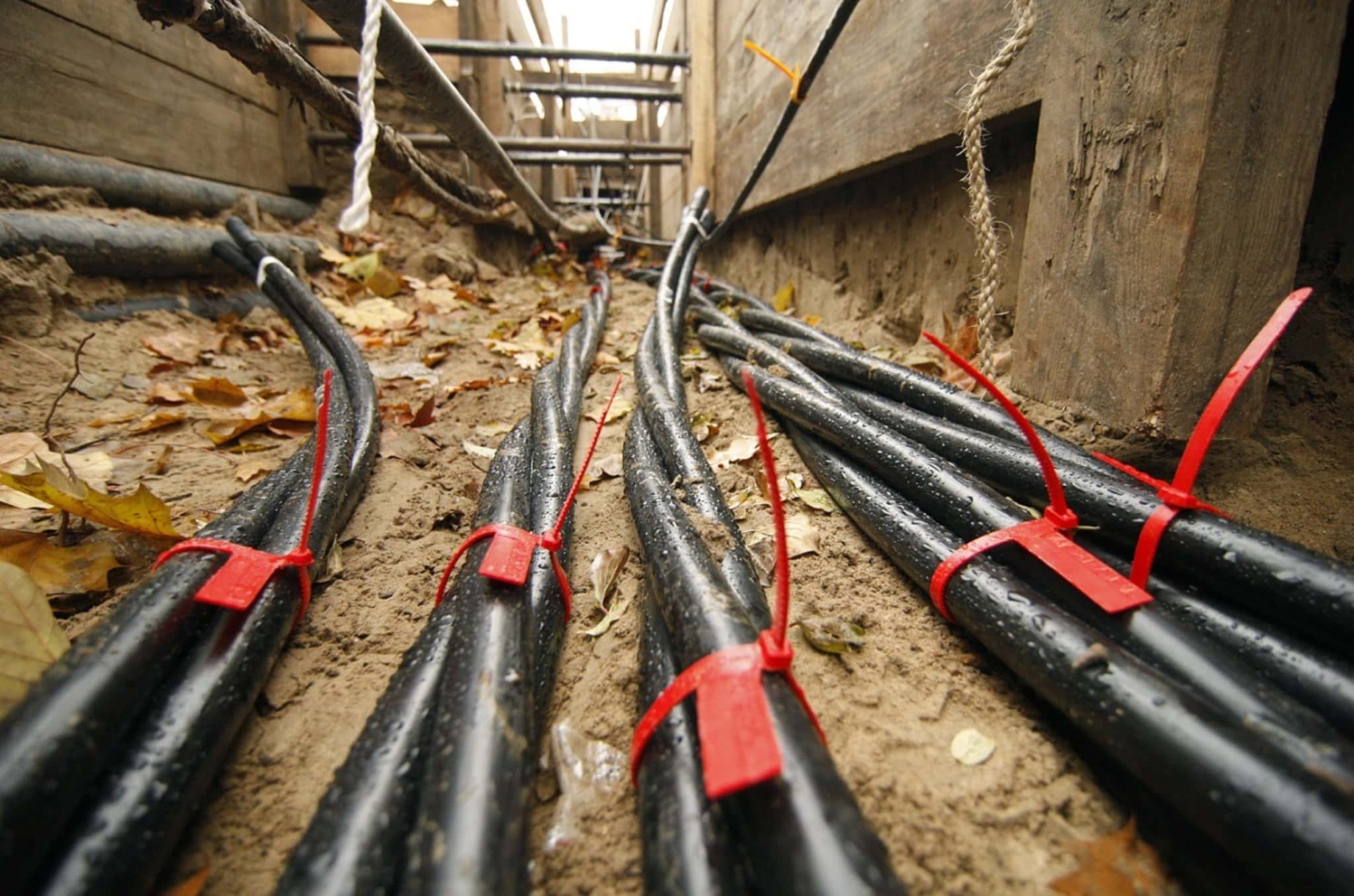

  4. Проложите проводник в земле, как показано на фото. Для прокладки электропроводки в траншее рекомендуется использовать кабель АВБбШв с алюминиевыми жилами либо более дорогой вариант – ВБбШв, с медными жилами, либо ВВГ-нг-LS, в случаях описанных выше.
  5. Проверьте готовую кабельную линию с помощью мегомметра, который определит наличие повреждений изоляции и утечек под высоким напряжением (измерит сопротивление изоляции). Не забудьте разрядить кабель на землю или закоротив жилы после измерений сопротивления.
  6. Используйте трубу, следуя описанным выше правилам и рекомендациям. Если нужна прокладка в трубе (глубина 50 см, раскопки часто происходят, прокладка под деревом и т.д.), то используйте ПНД, ПВХ, стальные или асбоцементные трубы. Последний тип труб разрезают вдоль на две части, делая из них подобие пенала, после этого укладывают провод. Такая технология позволит быстро освободить электропроводку при ее ремонте.
  7. Сфотографируйте сеть из траншей, чтобы знать, где точно проходит кабель в земле на садовом участке. Кстати, чертеж лучше тоже сохранить, т.к. на нем есть обозначения всех расстояний при прокладке линии от дома, ограждения и т.д.
  8. Засыпьте траншею песком или мелким грунтом, очищенным от острых предметов. Слой должен быть равномерным, около 15 см. После засыпки его нужно тщательно утрамбовать.
  9. На песок проложите сигнальную ленту с обозначением о том, что под ней была выполнена прокладка электропроводки.
  10. Поверх ленты засыпьте оставшуюся землю, сделав горку, которая после нескольких дождей осядет и выровняется с поверхностью.
  11. Еще раз сделайте замер, используя мегомметр.

Видео инструкция по монтажу

Вот и вся технология прокладки кабеля под землей на дачном участке. Как Вы видите, провести линию в домашних условиях не так уж и сложно. Больше времени и сил уйдет на земельные работы – копание траншеи.

Назначение бронированных кабелей

Современные силовые кабели представлены большим разнообразием. В их состав входят и бронированные кабели, получившие широкое применение в сфере энергообеспечения объектов промышленного и общегражданского назначения. Бронированные силовые кабели – БСК – отличаются внешним защитным покрытием повышенной прочности. Обычно для этих целей используется проволока или стальная лента, предотвращающая механические повреждения и действие агрессивной окружающей среды.

Бронированный кабель укладывается в землю, и подводится к зданиям, сооружениям, системам уличного освещения и другим объектам для подачи к ним электроэнергии. В отличие от воздушных линий, БСК, проложенный в земле, не подвержен влиянию дождя, снега, перепадов температур, порывистого ветра и других негативных факторов. Уложенный в траншею, он становится невидимым для окружающих и не портит внешний вид ландшафтного дизайна.

Существуют определенные марки БСК, наилучшим образом подходящие для прокладки в земле. На выбор конкретного изделия оказывает влияние тип и коррозийная активность грунта, а также общие условия эксплуатации. Например, при наличии кислых и влажных грунтов отмечается их высокая активность и разрушающее действие коррозии.

Некоторые кабели подвергаются растягивающим нагрузкам, для таких случаев выбираются марки с дополнительным запасом прочности. Конструкция бронированных кабелей полностью соответствует всем требованиям и техническим условиям, поэтому им не нужна дополнительная защита при выполнении монтажных работ.

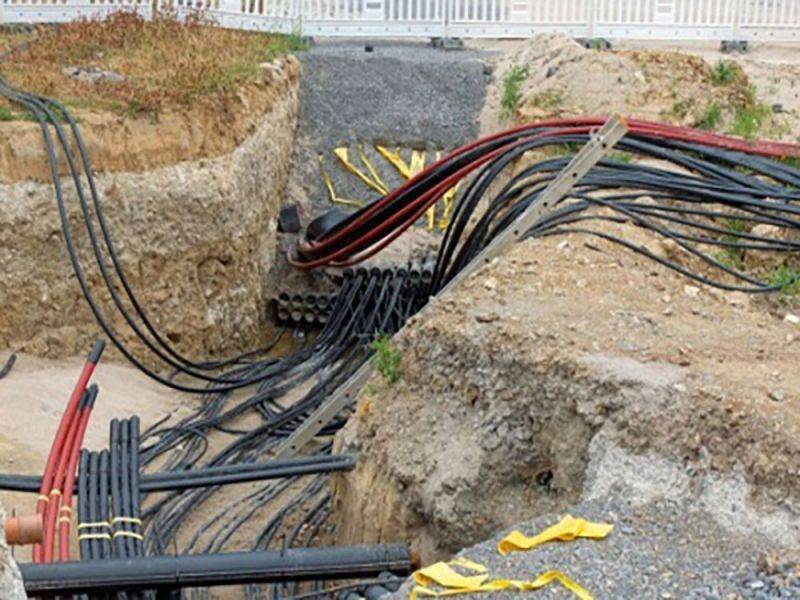

Правила, которые обязательно соблюдать для прокладки провода под землей

Монтаж выполняются с соблюдением ПТЭЭП а так же ПУЭ не зависимо от назначения и типа используемого провода. Должны соблюдаться следующие пункты:

  • Кабель укладывается на глубине 70 см и более. Если линия электропередачи короткая (менее 5 метров) и кабель имеет защиту в виде трубы, то допускается прокладка на 50–ти сантиметровой глубине;
  • Не допустима прокладка проводки под фундаментом строения. От фундамента следует отмерить минимум 60 сантиметров для монтажа линии. Если тянется провод из одного строения в другое через фундамент то его необходимо защищать стальной трубой.Такая защита обязательна поскольку любой кабель подвержен всевозможным вредоносным воздействиям;
  • Расстояние в траншее между проводами, как правило не менее 10 сантиметров. Исходя из этого рассчитывается размер траншеи;
  • Он деревьев на участке при прокладке кабеля стоит отступать 2 метра не менее, отступ от кустарника необходим -75 см. Данные правила возможно нарушить, если присутствует дополнительная защита, например, в виде трубы из стали;
  • От коммуникаций таких, как канализация, водопровод необходимо сделать дистанцию -1 метр и более, от газопровода -2 метра и более;
  • Если в траншеи пересекаются кабели, то следует изолировать их друг от друга земляной прослойкой, размером — 50 см и более;
  • Если используется подземный способ проводки, то провод следует выбирать бронированный, специально предназначенный для этих целей. Это необходимо для создания защиты от влияния физических воздействий и подземных вредителей;
  • При укладке с применением лебедки , которая разматывает барабан, необходимо оснащение механизма ограничителем.В таком случае возможен монтаж змейкой, тогда линия не будет иметь натяжку;
  • При необходимости проведения соединения электрического провода самостоятельно применяются муфты из металла. Данные способ соединения дает хороший контакт на длительный срок;
  • Для дополнительной защиты силовой линии применяют трубу асбоцементную либо специальную конструкцию из кирпича;
  • После укладки проводки сверху прокладывают сигнализационную ленту с обозначением и предупреждением об электропроводке.

Этапы работ по прокладке электропроводки

Для создания проводки под землей необходимо владеть специальными знаниями:

Первым делам производится разметка трассы на земле для линии электропередачи на дачном, загородном участке и т.д.;
При разметке возможно использование всевозможных кольев, веревки. Необходимо тщательно следить, чтобы не было пересечения с коммуникационными сетями;
Стоит создать план расположения кабеля. На чертеже обозначаются расстояния выхода кабеля из грунта, а так же его повороты

Важно перед укладкой проверить отключена ли проводка от сети напряжения;
Затем выкапывается траншея по произведенной разметке. Как правило, ее глубина – 80 см, ширина для прокладки одного кабеля 20 см

Популярные статьи  Как подключить пакетник

Дно выкопанной траншеи следует утрамбовать;
Существует вариант — дно траншеи выкладывается красным кирпичом;
Если вы планируете вести электропроводку через дорогу, то в таком случае глубина должна составлять не менее 120см;
Когда производится укладка кабеля в грунт необходимо очистить траншею от веток, камней и других предметов;
Далее насыпается подушка из песка -12 см. Она обезопасит от возможности порыва провода;
Обесточенный провод надо положить так, чтобы он не был слишком натянут. Как правило, кладут целый провод без соединительных участков;
Завершающим этапом является засыпка землей траншеи с электропроводкой. После этого проверяется кабель на предмет замыкания и заземляется его броня.

Как правильно делается прокладка кабеля в земле видео обязательно посмотрите:

В зимний период допустима подземная прокладка линии электропроводки, необходимо принять во внимание следующие:

  • Перед укладкой кабель прогревается в жилом помещении. Прогретый кабель укладывают, не допуская промерзания. Если мороз более 20 градусов возможность монтажа исключается;
  • Если температура воздуха минус 5 и выше возможно не проводить процедуру прогрева, если провод высокого давления;
  • При температуре минус 7допустима укладка защищенного изоляцией проводника;
  • Если температура минус 15 и выше и проводник имеет защиту пленкой ПВХ либо резиновой оболочкой;
  • Возможна укладка в минус 20 градусов, в случае защиты провода изоляцией из ПВХ оболочки либо резиновой и, если сверху имеется оболочка их свинца.

Существуют детали, которые стоит учесть, они помогут более правильно провести работы:

  • Для проводки применяется бронированный кабель;
  • В случае прохождения электропроводки через фундамент необходима защита в виде трубы диаметром в 3 раза больше диаметра кабеля;
  • При глубоком промерзании грунта (более 70 см) трубу защищающую кабель укрепляют во избежание деформирования либо порыва;
  • Нельзя применять для защиты трубы из пластика, а так же гофрированные. Данные трубы недолговечны и не имеют нужную прочность;
  • Не рекомендуется прокладка проводки на участках, где оборудована стоянка авто (игровые площадки, тротуары), где существует повышенная нагрузка.

Данные правила по прокладки подземной проводки следует соблюдать для безопасного проведения работ и последующей эксплуатации. При нарушении правил могут возникнуть неприятности, которые затруднительно будет исправить.

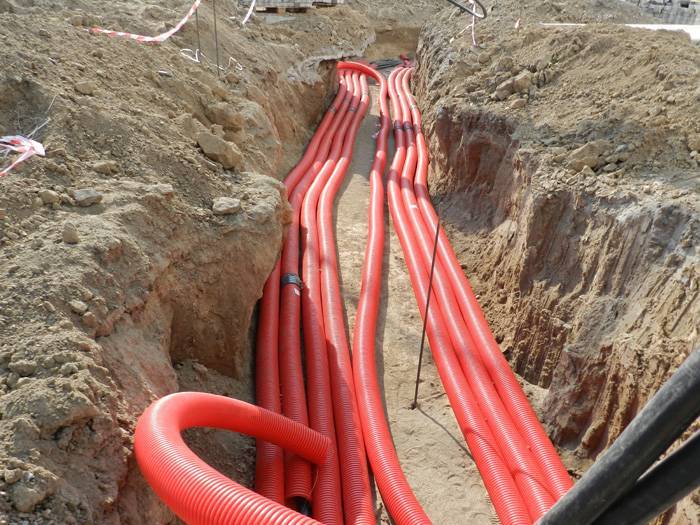

Порядок работы

Сам процесс прокладки кабеля начинается непосредственно с земляных работ. После того, как будет разработана и нанесена трасса на план, необходимо выкопать траншею, убирая острые и твердые предметы со стенок. Желательно, чтобы стенки имели небольшой уклон.

После того, как работы по выкапыванию траншее завершены, необходимо действовать по такому порядку:

  1. Тщательный осмотр дна и стенок с последующим удалением всех острых и твердых предметов (камней, палок, корней деревьев и т.д.).
  2. Выравнивание и утрамбовка дна;
  3. Уплотнение и выравнивание песка, толщина слоя должна быть не меньше 100 мм, а лучше и вовсе 150 мм, для чего можно использовать самый обыкновенный песок из карьера, который перед этим рекомендуется просеять от посторонних элементов.

Выполнив все эти пункты переходите к дальнейшему алгоритму действий:

разложение футляров в необходимых местах;
протяжка кабеля, при этом во время укладки важно не повредить слой изоляции;
покрытие песком, не менее 25 см, который необходимо слегка уплотнить и выровнять, а вот трамбовки ногами будет достаточно;
укладка сигнальной ленты, обратите внимание, что она должна везде лежать надписями вверх;
засыпка заранее просеянным грунтом без лишних элементов, который лучше насыпать слоями, постепенно уплотняя каждый слой.

На данном этапе прокладка кабеля в земле является завершенной, но имеется еще ряд нюансов.

Прокладка кабеля по кровле: выбор, монтаж, кабель для обогрева

Необходимость прокладки электрического кабеля по крыше чаще обусловлена отсутствием иной возможности подвести его под землей. Еще чаще этим способом пользуются связисты, так как прежние кабельные каналы, уже не вмещают новые телевизионные и интернет провода.

Согласно п. 2.1. 75 Правил установки электрокабеля (ПУЭ) прокладка кабеля непосредственно по кровле категорически запрещена. Однако существует исключение, где подача электроэнергии для новых строительных объектов и старых зданий необходима, поскольку к ним отсутствуют стандартные коммуникационные каналы. В этом случае разрешен только ввод силового кабеля на крышу и его ответвления.

Способов ввода только два:

  • по стене задания с заходом на кровлю строго в металлической трубе;
  • с подстанции, ЛЭП или другого здания по воздуху.

В последнем случае для жесткости, он натянется по металлическому тросу. Он в свою очередь крепиться на жесткое основание к стене на анкер или прямо на мачту (стальную опору для проводов).

Трос это металлическая либо оцинкованная проволока диметром от 3 до 8 мм. Соединение или же разветвление провода идущего над крышей, осуществляется с помощью разветвительных коробок.

Сами провода скрепляют методом отпресовки, сварки либо специальными винтовыми зажимами.

Причем от точки входа до ввода он должен проходить на металлических опорах по изоляторам в открытом виде на высоте 2.75 метра над кровлей.

При запуске провода через стенки конструкций крыш, в особенности деревянных, его дополнительно замуровывают цементно-асбестовым раствором. На концах трубок можно использовать герметик.

На заметку: Кабель, предназначенный для ввода в здание через его крышу недопустимо пропускать непосредственно через кровлю, так как будет нарушена гидроизоляция. Так же рекомендуется использовать преимущественно горизонтальный ввод, так дополнительно обеспечивается защита от трения.

Частные случаи прокладки электрокабеля на крыше

Монтаж открытого электрического силового кабеля на крыше, имеющего сечение менее 16 мм², как было уже указано со ссылкой на п. 2.1. 75 ПУЭ недопустим. Среди способов укладки в п. 2.3 Правил, также нет упоминания о монтаже проводки свыше этой нормы. Приведенное правило справедливо для силовых линий электропередач, с напряжением до 1 000 Вт.

В то же время низковольтный греющий кабель вполне допустимо и даже необходимо применять там, где образуются наледи. Это позволит не повредить карниз крыши, а главное уберечься от непроизвольного схода большого количества снега. Постепенно нарастает нагрузка, снежная глыба и сосульки создают опасность особенно для людей.

В последнее время возможности прокладки кабеля связи ограничены пропускной способностью внутренних каналов. Это приводит к разветвленной паутине проводов различных провайдеров на крышах многоэтажных домов. Их монтаж имеет также свою специфику.

На заметку: Существуют особенности прокладки силового кабеля в скатных крышах. У данной проблемы есть еще один аспект, кровля, как и крыша, могут быть разными, в том числе и скатными, из горючих материалов, например, дерева. Существует разница между понятиями кровли и крыши в целом, так как в последнем случае может подразумеваться и чердачное помещение скатных крыш.

После ввода электрокабеля в объект, он неизбежно проходит по чердаку крыши, разумно предположить, что вышеуказанными правилами также регламентируются условия дальнейшего монтажа. Это отельная специфика и мы не будем здесь ее рассматривать. Скажем лишь, что согласно правилам, кабель должен быть в защищенной несгораемой оболочке (металлорукав) закрепленным на металлических хомутах, и проходить по чердаку крыши исключительно в открытом виде.

Рекомендации

Перед тем, как начать укладку кабеля в землю и после засыпки, необходимо проверить сопротивление изоляции. С этой целью требуется воспользоваться специальным прибором под названием мегаомметр, который, подавая высокое напряжение, проверяет качество и состояние изоляционного покрытия.

После того, как проведете проверку, следует снять остаточное напряжение. Для этого необходимо закоротить провода на землю

Но учтите, что данная процедура требует особой осторожности, так как при качественной изоляции и при длинной трассе возможно очень большое напряжение. В связи с этим, работая с омметром и снимая остаточное напряжение, рекомендуется воспользоваться специальными диэлектрическими перчатками и очками

В случае отсутствия омметра, подойдет и самый обыкновенный тестер или же вольтметр. С их помощью можно обнаружить пробой, прозвонив все проводники один с другим.

Во время укладки необходимо проследить, чтобы не было никаких повреждений изоляции, поэтому после укладки рекомендуется прозвонить провода. Непосредственно в землю лучше закапывать цельные куски кабелей без соединений, но в случае отсутствия таковой возможности, соединение необходимо делать над поверхностью земли и посредством специальных монтажных коробок.

Популярные статьи  как подключить светодиодную люстру

Ввод кабеля в дом под землей

Прокладка силового кабеля в земле

Подземный ввод кабеля в дом имеет массу значимых преимуществ.

Вот основные из них: риск возникновения пожара сведен к минимуму; кабель надежно защищен от кражи, вандализма и неблагоприятных погодных воздействий; не портится архитектурный дизайн.

Чтобы ощутить все эти преимущества, необходимо знать не только, как завести кабель в дом под землей, но и какой кабель вводить в дом под землей?

ВАЖНО! Электромонтажные работы следует проводить только с полным соблюдением правил техники безопасности и соблюдением требований ПУЭ

Подземный ввод кабеля в дом при помощи бронированного кабеля

Для подключения дома к электросети необходимо использовать кабель, который способен выдержать давление грунтовых масс и иные подобные воздействия. Возьмите, например, бронированный кабель ВБШв. Подземный ввод кабеля в дом необходимо выполнять в следующем порядке:

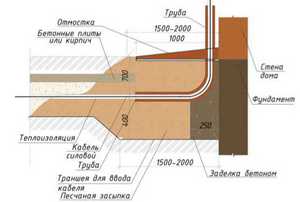

1. От столба до ввода в здание через фундамент выкопайте траншею (ее глубина должна составлять 70-90 см). 2. Насыпьте песок в траншею (слой песка должен иметь толщину 20 см). Песок нужен для того, чтобы осенью и весной он отводил излишки влаги. 3. Положите кабель в траншею

Важно, чтобы он лежал волнообразно

Опуск со столба в землю нужно выполнять в трубе (ее высота должна составлять 2 метра). 4. Выполните ввод кабеля в дом под землей. Это можно сделать сквозь стену либо же фундамент. В первом случае в стене просверливается отверстие. В него закладывается труба. Конец кабеля пропускается через трубу из металла или пластика. 5.

Если вы решили выполнить ввод сквозь фундамент, то создайте в нем отверстие подходящего диаметра. В отверстие вставьте отрезок металлической трубы и заложите в нее кабель. Трубу необходимо зафиксировать при помощи цементно-бетонного раствора. С двух сторон трубу следует заизолировать. Для этого потребуется негорючий материал.

Это нужно сделать для того, чтобы не допустить проникновения воды и грунта. 6. Подключите кабель к защитному аппарату в распределительном щитке, а на опоре к проводам воздушной линии – при помощи прокалывающих зажимов. К столбу кабель фиксируется металлическими лентами с шагом не более 100 см. Обязательно выполните заземление брони, причем и со стороны столба, и со стороны щитка.

7.

Когда вы удостоверитесь в том, что все выполнено правильно, закопайте траншею. Через некоторое время грунт даст усадку, поэтому над траншеей следует создать холмик (его высота должна составлять 15-20 см).

Подземный ввод кабеля в дом с помощью небронированного кабеля и трубы ПНД

Также возможно выполнить подвод питания при помощи небронированного кабеля к дому под землей. В данном случае потребуется кабель небронированный марки ВВГ и ПНД труба. Такая труба способна выдержать очень большие морозы. Она не дымит и не горит, отличается высокими показателями прочности, повышенной пластичностью, устойчивостью к влиянию химикатов.

Прежде чем приступить к подключению, внимательно осмотрите кабель ВВГ

Важно, чтобы оболочка не была повреждена. В противном случае труба ПНД не сможет выполнять возложенные на нее функции. Далее можно смело выполнять следующие действия:

Далее можно смело выполнять следующие действия:

• Выкопайте траншею. • Положите в нее трубу требуемого диаметра. • Протяните кабель

Важно, чтобы он не находился в натяжке. • Выполните ввод кабеля в дом под землей. Сделать это можно над фундаментом (на наружной стене дома) или через него

Сделать это можно над фундаментом (на наружной стене дома) или через него.

При вводе через стену или через фундамент нужно создать проход подходящего диаметра. В этот проход заложите трубу с кабелем. • Засыпьте трубу. Используйте сначала песок (толщина слоя должна оставлять 10 см).

Потом засыпьте грунт (толщина слоя должна составлять 15 см).

Разрешение должны будут одобрить службы, которые находятся в ответе за разные объекты и коммуникации (газопровод, водопровод, системы связи, теплотрасса и т.п.).

Если вблизи прокладки располагается та или иная коммуникация, необходимо позвать ответственное за нее лицо с целью согласования местоположения траншеи.

Оригинал статьи размещен на нашем сайте cable.ru.

Также рекомендуем статью о заземлении в частном доме.

Ввод внутрь дома

Правила запрещают проводить кабельную линию в дом, баню или хозяйственную постройку под фундаментом, даже ленточным малой глубины. Обычно при заливке фундамента в него замуровывают отрезки трубы, так называемые закладные, через которые кабель проводят в здание. Они должны на несколько сантиметров выступать из фундамента. Диаметр труб обычно в 4 раза превышает сечение кабеля. Чтобы внутрь не проникали животные, закладные заливают монтажной пеной. Если же они не были сделаны, то в фундаменте сверлят отверстия для кабеля.

Прокладка силового кабеля в землеКогда в дом вводится бронированный кабель, его нужно заземлить. Для этого к броне подводят провод, подключенный к нулевой фазе на щитке. Если этого не сделать, то при пробое провод окажется под напряжением. Люди или животные, прикоснувшиеся к броне, получат поражение током. Если же фаза будет занулена, то при пробое сработает автомат, выключающий электропитание до тех пор, пока повреждение не будет исправлено.

Подземная прокладка позволяет сохранить кабель от ветра, снега или падающих деревьев, что часто бывает причиной повреждений. Грунт защищает силовые линии от воздействия электромагнитных излучений, идущих от проводов электропередач, железнодорожной сигнализации и других источников. Хотя стоимость работ велика, она окупается долговечностью использования кабеля и экономией на проведении ремонтных работ.

Проект трассы подземного кабеля

План трассы от столба к строению владелец получает вместе с проектом подключения к электросетям, а вот разводку по участку к бане, гаражу и другим объектам он выполняет самостоятельно. Самым экономным вариантом является прокладка кабеля по прямой, но в реальности это редко осуществимо, так как придется обходить различные препятствия. При разработке плана разводки подземного кабеля по участку необходимо выполнять следующие правила.

  1. По возможности исключить пересечение с другими коммуникациями. Если удается этого сделать, то кабель без защитной оболочки необходимо располагать на расстоянии не ближе 0.5 м от газовых, водопроводных и канализационных труб. При укладке проводника в кожух это расстояние сокращается до 0.25 м. При пересечении с другим электрическим кабелем этот параметр составляет 15 см.
  2. Необходимо обходить места парковки автомобилей и заезда автотранспортной техники. Если это условие соблюсти не удается, то необходимо увеличить глубину траншеи или пропустить кабель через защитный футляр. Крупные деревья и кустарника следует обходить стороной. При прохождении трассы вдоль фундамента расстояние от него должно быть не менее 60 см.

В итоге план прокладки кабеля будет соответствовать ломаной линии, а не прямой. Разметку траншеи лучше всего выполнять струйкой песка или колышками. После подготовительных работ необходимо еще раз проверить план на соответствие нормам и перенести его на бумагу, с привязкой ко всем объектам на участке и подземным коммуникациям.

Этот чертеж впоследствии пригодится при строительстве новых объектов, перепланировке участка, а также в случае возникновения необходимости проведения ремонта подземной линии электропередачи, что может случиться при несоблюдении технологии прокладки электрического кабеля в земле или в других форс-мажорных обстоятельствах. План разработан, перенесен на бумагу — пора приступать к основным работам!

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Как правильно подключать точечные светильники
как подключить светодиодную люстру
Прокладка силового кабеля в земле
