Требования и нормы ПУЭ

Прокладка кабеля в полу официально разрешена 7-м изданием ПУЭ и относится к скрытой проводке. В главе 2.1 указанных правил отмечено, что при формировании кабельных трасс могут быть использованы

  • круглые трубы, короба различных типов с прямоугольным поперечным сечением, а также гибкие металлические или иные несгораемые рукава;
  • не исключена прокладка непосредственно в структуре строительной конструкции в формируемой для этого борозде с последующим покрытием шпаклевкой или штукатуркой;
  • допустимо производить укладку проводов в структуру конструкции под слоем бетона прямо на заводе при ее изготовлении.

Для соединения проводов можно привлекать опрессовку, винтовые зажимы различных типов, пайку. В местах формирования сростка следует предусмотреть монтажный запас кабеля, достаточный для выполнения как минимум одного дополнительного соединения. Места соединения по требованиям пункта 2.1.23 должны быть доступны, что позволяет выполнять ремонт или обслуживание. Далее пункт 2.1.24 выдвигает требование отсутствия механических воздействий на области соединения.

Отдельно указывается на то, что при прокладке в канал вне зависимости от его исполнения должна быть обеспечена возможности замены электропроводки при возникновении такой необходимости.

Взвешиваем ЗА и ПРОТИВ

Для начала поговорим о преимуществах и недостатках монтажа проводки внутри пола.

Прокладка кабеля в полу: особенности работ, основные преимущества и недостатки

Среди плюсов такого варианта электромонтажа выделяют:

  • Безопасность электропроводки. Если Вы решите смонтировать электричество под напольным покрытием, вряд ли произойдет ситуация, когда по своей невнимательности Вы случайно вобьете гвоздь в кабель либо перфоратором перебьете токоведущие жилы.

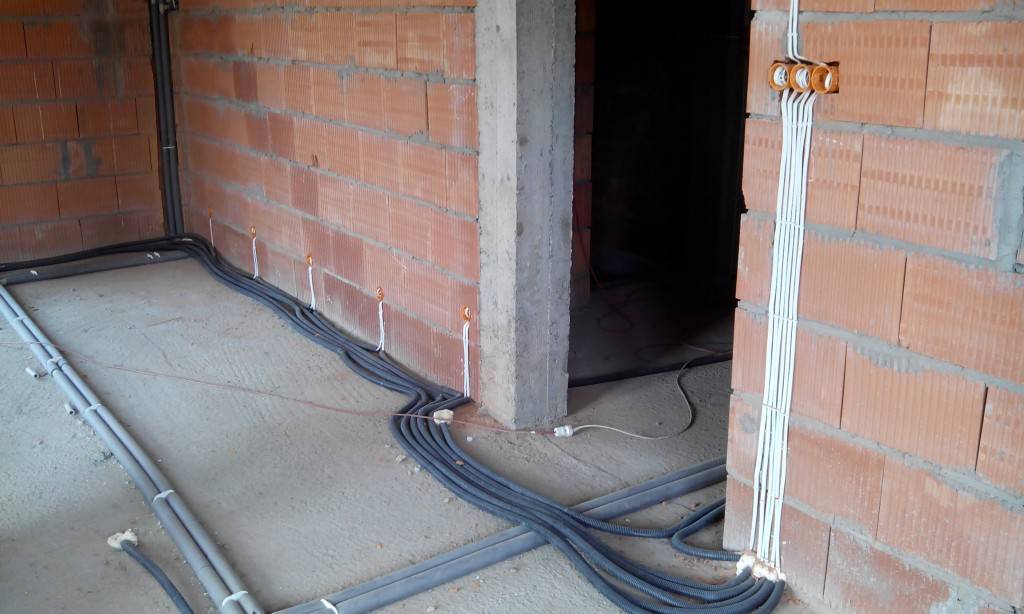

  • Экономичность. Спорный вопрос между высоким расходом денежных средств на монтаж электропроводки в полу, и, наоборот, выгодностью данной идеи. К плюсам можно отнести значительную экономию кабеля, т.к. он будет тянуться не по периметру комнаты (по стенам от одной к другой), а под стяжкой, по кратчайшему пути к розеткам и выключателям, как показано на фото.
  • Легкость электромонтажных работ. За исключением заливки стяжки, Вам не придется делать ничего сложного. Все, что нужно – продеть кабель в гофру либо трубу, надежно закрепить электропроводку на полу и вывести все концы к «электрическим точкам» для подключения.

Что касается минусов, отрицательными сторонами монтажа проводки под полом считаются:

  • Сложность ремонта и замены электропроводки. Если вдруг произойдет обрыв цепи (из-за грызуна либо плохой скрутки проводов), найти проблемный участок не получится. Все, что Вы сможете сделать – вытащить кабель и заменить его на новый, и то, если перед этим монтаж был выполнен правильно.
  • Повышенные затраты на покупку гофры и ремонт напольного покрытия (если вдруг бетонную стяжку придется разбивать для доступа к поврежденному участку).

Монтаж скрытой электропроводки

Скрытую электропроводку можно укладывать в стенах, на потолке и под полом. Здесь надо быть готовым к сильному загрязнению квартиры из-за нарезания штроб и демонтажу части напольного покрытия.

Закладка кабеля в стены

Самым распространенным методом считается закладка кабеля в штробы, прорезанные на стенах. Работы начинают с разметки всего помещения. На стены и потолок переносят точную копию составленной схемы разводки. Канавки удобно нарезать штроборезом, но при его отсутствии подойдет болгарка или перфоратор. К размерам штроб особых требований нет. Надо рассчитывать, чтобы кабель или гофрированный рукав свободно поместился внутрь с условием, что они сверху закроются 10 мм слоем штукатурки.

Внутри канавок кабель крепят через каждые 500 мм. Многие это делают простым гипсовым раствором, нанося его через определенное расстояние. Надежней будет закрепить проводку с помощью дюбелей и хомутов. В точках подключения розеток и выключателей устанавливают подрозетники, а для подсоединения ответвлений крепят распределительные коробки. Свободные концы провода заводят в подрозетники и распределительные коробки, где происходят последние подключения всех контактов клеммниками в общую схему.

Последним осуществляется подсоединение вводного кабеля внутри электрощита. После этого подают в сеть напряжение и, если все работает исправно, можно приступать к заделыванию штроб гипсом. Естественно, замазка канавок и все остальные подобные работы выполняются при отключенном электричестве.

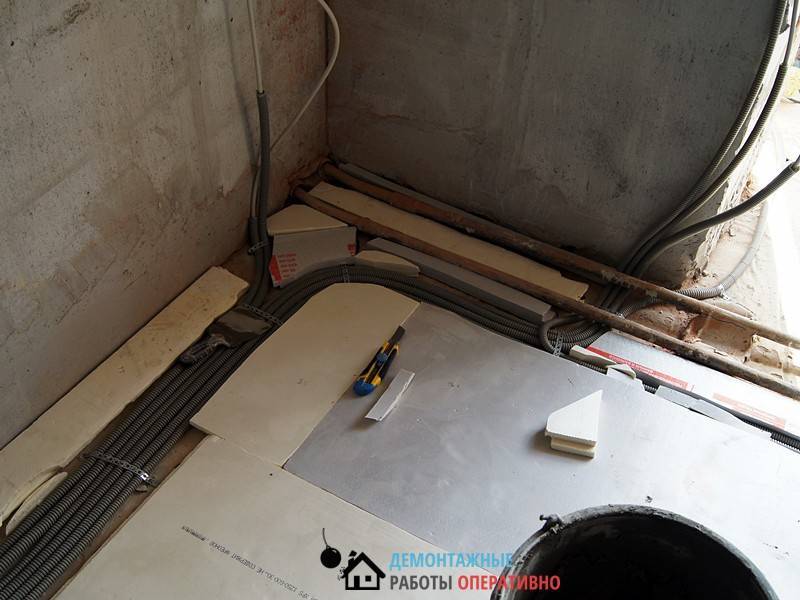

Укладка кабеля под пол

Более экономным вариантом является укладка основной линии под полы. Это проще делать, когда напольного покрытия еще нет. В противном случае его некоторую часть придется демонтировать. Суть метода заключается в прокладке рукавов из гофрированных или обычных труб под полом для каждого кабеля отдельно. Провод должен свободно проникнуть внутрь рукава, чтобы его в будущем можно было заменить, не демонтируя напольное покрытие.

Распределительный щиток крепят на стене. К нему подводят вводный кабель из-под пола. Внутри щитка будут происходить дальнейшие подключения к автоматам. В точках выхода ответвлений на розетки, выключатели и приборы освещения, из-под полов оставляют выпуски кабеля длиной 200 мм. Здесь устанавливают распределительные коробки. Все дальнейшие подключения происходят аналогично, как и при закладке кабеля в стены.

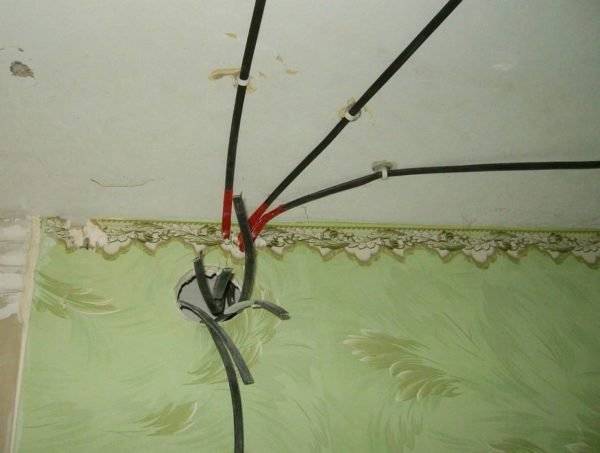

Потолочная укладка кабеля

Проще обстоят дела в панельных домах. Многие электрики закладывают кабель внутри пустот плит межэтажных перекрытий. Чаще всего здесь размещают линии освещения комнаты. Чтобы не нарезать канавки, ответвление от стены протягивают сквозь пустоту плиты и выпускают провод из просверленного отверстия по центру потолка для подключения осветительного прибора.

Внутри потолочного перекрытия можно организовать общую линию, тогда на стены будут выходить только ответвления для розеток и выключателей. В местах поворота кабеля и соединения проводов в распределительной коробке делают выпуск максимум 150 мм от потолка под прямым углом.

Прокладка кабеля воздушным способом

Прокладка кабеля воздушным путем предполагает использование кабельных опор, парапетных стоек (стоечных опор или мачт), устанавливаемых на крышах зданий, а также различных видов открытых кабельных сооружений (эстакады, галереи и др.).

Прокладка кабеля воздушным путем по опорам и мачтам

Воздушный кабель прокладывается по опорам/мачтам/стойкам с использованием отдельного несущего элемента (троса) либо без него. Несущий элемент не применяется для кабелей типа ВВСГ, АПвП-1Т, ТППэпт и подобных им, т. к. в их конструкции он уже присутствует (в случае с кабелем АПвП-1Т — многопроволочный стальной трос).

Опоры, стойки и мачты могут иметь различную конструкцию, которая зависит от типа прокладываемой кабельной продукции, климатических условий в регионе, каких-либо особых требований, предъявляемых к кабельной системе (например, противопожарная безопасность).

К воздушной проводке кабеля силового при использовании отдельных несущих элементов предъявляются следующие требования:

• Крепление троса к опорам/мачтам/стойкам производится при помощи анкерных зажимов или других типов крепежной арматуры. Металлические компоненты кабельной линии заземляются. • Стрела провеса несущего элемента после монтажа кабеля должна находиться в пределах 1/40 … 1/60 длины пролета (расстояние между опорами). • Крепление кабеля к тросу осуществляется при использовании пластиковых или металлических подвесов, монтируемых по всей длине кабеля каждые 50–100 см. • Все металлические компоненты линии (трос, крепежная арматура и т. д.), вне зависимости от наличия гальванического покрытия, обрабатываются смазкой (к примеру, солидол) для защиты от коррозии.

Популярные статьи  как соединить мягкий и жесткий провод

Требования к прокладке кабелей связи по опорам/мачтам/стойкам примерно такие же, как и в случае с силовыми кабелями. Здесь также могут использоваться несущие элементы. Существуют кабели связи со стальным тросом в конструкции (например, КСПЗПт), не требующие применения несущих элементов. Стоит отметить, что прокладка воздушной линии кабелем связи допустима при условии емкости кабельной продукции до 100 пар. При этом кабели емкостью до 30 пар можно прокладывать по стойкам и мачтам, устраиваемых на крышах зданий и сооружений.

Воздушная проводка кабеля по открытым кабеленесущим системам

Под «открытыми» понимаются кабельные сооружения (эстакады, галереи и т. п.), устраиваемые на открытом воздухе

При прокладке кабелей по открытым кабеленесущим системам во внимание принимают следующие моменты:

• Устройство защиты от прямого контакта с солнечным излучением. Необходимо в случае, если внешний защитный шланг кабеля не рассчитан на эксплуатацию под прямыми солнечными лучами. В качестве защиты могут использоваться козырьки или кабеленесущие сооружения с крышкой. • Прокладка воздушной линии кабелем без брони должна осуществляться с использованием дополнительных конструктивных элементов, которые обеспечат защиту проводников от механических повреждений. • Кабели с алюминиевой или свинцовой оболочкой требуют использования эластичной подкладки (например, из резины или ПВХ) в местах жесткого крепления (на поворотах трассы, у концевых, соединительных муфт и т. д.). • Укладка кабелей производится с некоторым (1–2 %) запасом по длине. Для этого они укладываются в кабеленесущей конструкции «змейкой».

Плюсы и минусы такого монтажа

Прокладка кабеля в полу: особенности работ, основные преимущества и недостатки

Не стоит прокладывать кабель в полу, не зная всех тонкостей этого процесса. А начать следует с преимуществ скрытой электропроводки:

  • Высокая степень электробезопасности. Напольное покрытие (половая доска, ламинат, линолеум) станет тем самым диэлектриком, который предотвратит распространение потенциала в случае пробоя кабеля. Это означает, что человека не поразит электрический ток даже если он будет стоять в том месте, под которым проходит кабель.
  • Меньшие траты. Для качественной разводки потребуется меньшее количество кабеля, что обеспечит солидную экономию.
  • Простота работ. Самым тяжёлым этапом станет заливка бетонного пола. При монтаже электропроводки необходимо вводить кабель в гофру и просто укладывать на пол. Многие электрики даже не крепят гофру к бетонному основанию.

Но любые работы помимо преимуществ имеют и свои недостатки. К минусам монтажа проводки кабеля под полом следует отнести:

  • Трудоемкость определения и устранения неисправности. При пробое кабеля придётся прокладывать новую линию или демонтировать напольную поверхность.
  • Дополнительные траты на заливку нового пола, если потребуется выполнять демонтаж. Также к разряду дополнительных вложений средств следует отнести расход гофры, без которой кабель в полу укладывать нельзя.

Некоторые особенности

Возвращаясь к первому недостатку половой разводки, подчеркнем, что особенности монтажа электрической проводки любого типа четко прописаны в документе ПУЭ («Правила устройства электроустановок»). Основной момент — доступность всей системы для осмотра и выполнения ремонтных работ.

Точки, где провода соединяются/ответвляются, должны быть свободны от механического натяжения со стороны материала, покрывающего пол. По данной причине используют различные трубы из гофры, металла или полиэтилена. Поверхность данного изделия принимает нагрузку покрытия. Помните, что внутри должно быть достаточно свободного пространства для движения провода.

Одним из основных элементов электрической сети в доме являются распределительные коробки. Но разместить их под половым покрытием нереально, поэтому изделия монтируются в стене

Важно подобрать правильную высоту над уровнем пола, чтобы избежать короткого замыкания при частичном затоплении квартиры, исключить свободный доступ для детей

Прокладка кабеля в полу: особенности работ, основные преимущества и недостатки
ПВХ трубы для прокладки кабеля

Подключение точек потребления

Очевидно, что установка качественных и надежных распределительных коробок со свободным доступом получится очень затратной в сравнении с прокладкой электропроводки под полом цельным неразрывным кабелем к каждой точке подключения, и при этом будет соответствовать всем правилам электромонтажа.

При отсутствии распредкоробок в самой нижней точке электропроводки исключается скопление влаги на клеммах подключения.

Недопустимость скапливания воды и конденсата в трубах, коробах и металлорукавах электропроводок согласно ПУЭ

К тому же обеспечивается большая надежность электропроводки под полом, ведь исключаются подключения в распределительных коробках. А если по какой-то случайности все же произойдет повреждение кабеля в гофре под стяжкой, то обесточенной останется только одна розетка, и возобновление ее работоспособности можно отложить до следующего капитального ремонта помещения.

При обрыве проводки одной розетки остальные, подключенные отдельными линиями, останутся работоспособными

Исходя из дороговизны прокладки к каждой розетке отдельной линии от щитка, такое подключение не является обязательным – расключение линий для розеток можно произвести в одном из подрозетников на стене, соединяя остальные штепсельные соединения настенной скрытой или наружной электропроводкой. В современном дизайне помещений розетки устанавливают на уровне плинтуса и в пол, что является наименее затратным при использовании электропроводки, идущей снизу.

Специальная розетка для монтажа на уровне плинтуса

При классическом расположении розеток (принято не ниже 10 см) для перехода кабеля в вертикальное положение необходимо обеспечить его изгиб радиусом не менее 20 диаметров наружной изоляции. Данный участок электропроводки лучше делать скрытым из эстетических соображений.

Подключение выключателей и систем освещения оказывается более затратным, если электропроводка исходит из-под пола – длина штрабы и кабеля будет равной высоте стены, при этом расключения нужно произвести в подрозетнике или в дополнительной настенной распределительной коробке.

Монтаж скрытой (в стяжке и стенах) электропроводки

Из-за необходимости подключать в самом вверху системы освещения, популярность скрытой под полом электропроводки остается небольшой среди владельцев большинства квартир и частных домов. Поэтому к такому типу электропроводки прибегают при установке силовых линий к мощным потребителям электроэнергии и локальным распределительным щиткам отдельных помещений.

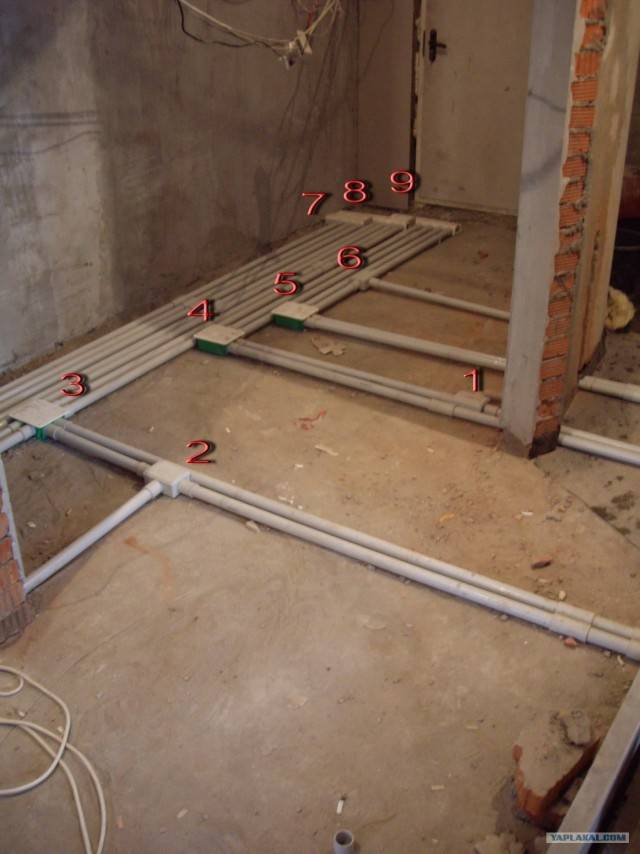

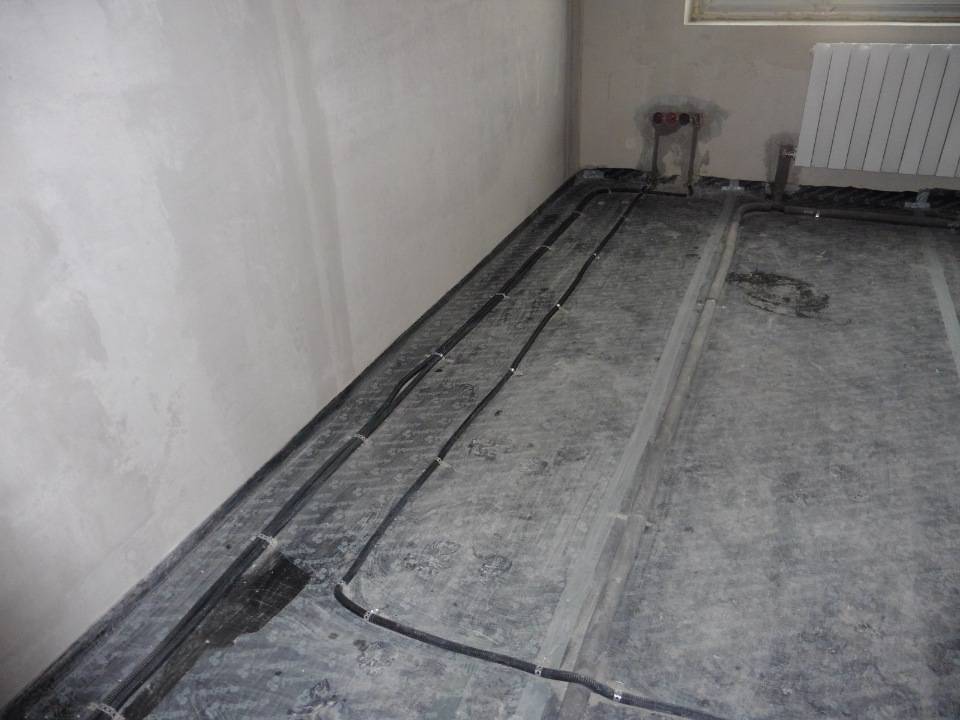

Пример прокладки электропроводки под бетонным полом

Некоторые особенности

Возвращаясь к первому недостатку половой разводки, подчеркнем, что особенности монтажа электрической проводки любого типа четко прописаны в документе ПУЭ («Правила устройства электроустановок»). Основной момент — доступность всей системы для осмотра и выполнения ремонтных работ.

Точки, где провода соединяются/ответвляются, должны быть свободны от механического натяжения со стороны материала, покрывающего пол. По данной причине используют различные трубы из гофры, металла или полиэтилена. Поверхность данного изделия принимает нагрузку покрытия. Помните, что внутри должно быть достаточно свободного пространства для движения провода.

Одним из основных элементов электрической сети в доме являются распределительные коробки. Но разместить их под половым покрытием нереально, поэтому изделия монтируются в стене

Важно подобрать правильную высоту над уровнем пола, чтобы избежать короткого замыкания при частичном затоплении квартиры, исключить свободный доступ для детей

Прокладка кабеля в полу: особенности работ, основные преимущества и недостатки
ПВХ трубы для прокладки кабеля

Недостатки укладки

Прокладка электропроводки в бетонной стяжке пола является одним из наиболее популярных методов обеспечения необходимой коммуникацией на сегодняшний день. Основное его преимущество заключается в удобстве использования проводки, которая была уложена подобным образом.

Схема монтажа электропроводки.

Однако стоит знать, что у данного метода есть и свои недостатки. Помимо того, имеются и некоторые специфические особенности. И то, и другое, обязательно необходимо учитывать в случае планирования подобного варианта монтажа.

Прежде всего следует поговорить о минусах. Основной недостаток данного способа раскрывается при необходимости выполнения ремонтных работ линий коммуникаций. В подобном случае для того, чтобы была возможность добраться до сети, понадобится выполнять демонтаж полового покрытия, демонтаж стяжки. Все это стоит достаточно большого количества денежных средств.

Следующий момент заключается в дороговизне подобного варианта. В связи с тем, что кабели укладываются непосредственно в сам пол, понадобится использовать специальный инструмент (алмазный). Стоит понимать, что им необходимо уметь пользоваться. Следовательно, услуги профессионального электрика здесь могут обойтись недешево.

Помимо того, для каждой из розеток в данном случае понадобится вытянуть отдельный провод электрощита. Это тоже является дополнительным расходом не только в плане финансов, но и с точки зрения трудоемкости всех работ, а также в рамках времени, которое было потрачено на монтаж.

Популярные статьи  Подключение розетки Legrand

Плюсы и минусы половой разводки

Принимая решение по прокладке электрического кабеля в полу, застройщики руководствуются положительными характеристиками такого способа:

  1. Явные преимущества по безопасности по сравнению со стеновой прокладкой, так как удается избежать случайного повреждения кабеля при забивании гвоздей, дюбелей, сверления отверстий.
  2. Значительная экономия при приобретении электрического кабеля. Его количественная необходимость значительно ниже, чем при обычном стеновом способе прокладки.
  3. Простота выполнения работ не требует специальной квалификации. Самое сложное – это заложить кабель в гофрированную или другую трубу.
  4. Соединительные коробки располагаются у стены или в стене, сразу над уровнем пола, поэтому риск случайного повреждения кабеля исключается.
  5. Отсутствует необходимость штробления стен или нанесения утолщенного слоя штукатурки для закрытия проводки.

Проводка, установленная в перекрытии дома

Проводку можно установить в перекрытиях деревянного дома, которые имеют некоторые преимущества:

  • У них очень хорошая несущая способность;
  • Они устойчивы к любого рода вибрациям;
  • Полностью сохраняют геометрии всей конструкции;
  • Существенное уменьшение общего веса сооружения;
  • Их можно быстро возвести;
  • Применять их можно в самых различных целях;
  • Они вполне пригодны для проведения стяжки по перекрытию.

Не стоит забывать и один очень существенный недостаток, который будет обнаружен при пожаре, а выражается он в том, что перекрытия из дерева достаточно быстро подхватывают огонь, имея при этом склонность к обрушению.

В данном случае также лучше обезопасить себя изначально и сделать следующее:

Защитить все кабеля трубами.

При проведении скрытой проводки в деревянном доме своими руками по любого рода перекрытиям не стоит делать какие-либо послабления и в обязательном порядке размещать кабеля в специальных трубах. К тому же, проведение проводки по перекрытиям считается наиболее удобным способом устройства проводки скрытого типа. Штробы, предназначенные для выключателей и розеток, необходимо спускать от самих магистральных кабелей.

Прокладка кабеля в полу: особенности работ, основные преимущества и недостатки

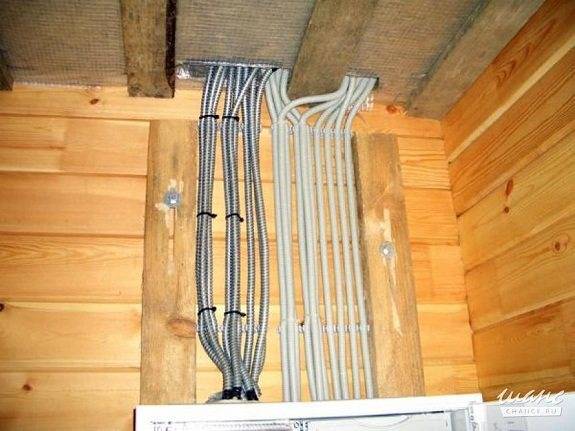

Безопасный вариант скрытой проводки

Установить лоток из металла

В случае проведения сложных работ в перекрытиях. Стоит в первую очередь заметить, что в случае достаточно частого изменения направления проводов, к тому же под различными углами, стоит лучше всего применять глухие лотки из меди со специальными крышками. Внутри можно расположить сразу же несколько проводов в различных направлениях. Они прекрасно изолируют всю проводку от перекрытий из древесины, к тому же крепятся друг к другу при помощи клепки. Подобные лотки достаточно часто создают из оцинкованной стали для уменьшения расходов.

При проведении работ по укладке данных лотков могут возникать отдельные трудности, которые чаще всего связаны с имеющимися конструктивными элементами дома, которые следует обходить либо же подрезать лотки, а в дальнейшем усиливать их. В таких ситуациях нужно будет проводить целый комплекс различного рода жестяных работ, опыт проведения которых также должен быть.

Каждый лоток следует заземлить в обязательном порядке. На поворотах лотки могут создавать такие углы, которые будут достаточно опасными для всей целостности кабеля, по этой причине на таких участках необходимо одевать на него изоляцию из гофры.

Рассматриваемый вариант изоляции можно применять также и изнутри, а в дальнейшем нужно будет в обязательном порядке закрыть всю конструкцию фальш-потолка гипсокартонным листом либо же иным подобным материалом.

Не всегда стоит рисковать.

Стоит сказать, что наиболее простой способ проведения монтажных работ состоит в проводке, которая делается на перекрытиях в слоях штукатурки из цемента или алебастра. Суть его состоит в том, что слой данного материала кладется вниз, а после того, как положен провод, укладывается еще один слой примерно 30 мм.

Прокладка кабеля в полу: особенности работ, основные преимущества и недостатки
Скрытая в полу проводка

Скажем, что данный способ достаточно опасен с точки зрения вероятности возгорания, поскольку такая штукатурка может треснуть. Вообще, данный способ используется достаточно редко и применять его лучше не стоит.

Вернуться к содержанию

Монтаж электропроводки в полу

Протягивать провода в доме, квартире или на другом объекте можно в стенах, потолках и в полу. Вполне логично, что монтаж электропроводки в полу связан с запитыванием розеточных групп, а также систем теплых полов.

И если к теплым полам предъявляются свои требования в плане их установки, то к электрическим проводам – другие. Чаще всего, проводка закладывается ниже уровня черновых полов.

Если они уже были залиты, но есть возможность этот уровень поднять, то они просто замуровываются в стяжке, но не напрямую. Есть некоторые тонкости, которые соблюдают мастера.

Для такого монтажа применяются жесткие трубы. Это может быть металлическая гофра или пластиковая труба соответствующего диаметра. Реже применяются металлические трубы, потому что, как правило, таких нагрузок при заливке пола просто нет.

Монтаж электропроводкив полу начинается еще на бумаге в момент составления проекта. Он предусматривает и тип проводов, и вид труб, их диаметр. В соответствии с проектом определяются и точки подключения.

Исходя из данных, указанных в проекте, будет осуществляться и монтаж выключателей, розеток, прочего оборудования.

Что важно учесть

Очень важно правильно подобрать трубы. Если стенки будут слишком тонкими, то масса стяжки может сдавить их, а провод должен находиться внутри в свободном состоянии

Также очень важно заводить в трубы только цельные провода без повреждений.

Если монтаж электропроводки в полу осуществляется уже по факту заливки полов, то возникает необходимость штробления

Важно свериться с проектом, а также дополнительно обследовать весь пол специальным оборудованием на предмет наличия уже заложенных в стяжку проводов, арматуры или кабеля теплого пола

В противном случае их можно повредить, а тогда придется вскрывать стяжку полностью.

Стоимость работ при монтаже электропроводки в полу

Стоимость будет зависеть от уровня сложности работ. Так, если стяжка будет заливаться после того, как вся разводка будет подготовлена, то стоимость работ будет ниже. Если же мастера столкнутся с необходимостью штробить желоба в уже залитой стяжке, то стоимость услуг повысится в связи с большим масштабом и высоким уровнем сложности проводимых работ. Однако итоговая сумма указывается в смете еще на стадии разработки проекта, а затем согласовывается с заказчиком. Поэтому после начала выполнения работ сумма уже не изменится.

Исключительные случаи

В некоторых случая монтаж электропроводки в полу попросту недопустим. Практически никогда разводка таким способом не делается в деревянных домах с пониженной пожарной безопасностью.

Не осуществляется или осуществляется с применением особых материалов такой метод в помещениях с повышенным уровнем влажности: ванные, бани или сауны. Также не осуществляется прокладывание проводов в непосредственной близости с кабелями теплого пола.

Невозможен монтаж проводки в полу и в тех случаях, когда толщина заливаемой стяжки недостаточна для того, чтобы покрыть трубы, в которых должны тянуться провода, более чем на 5 мм.

Мастера компании Elektrikru.ru осуществляют монтаж электропроводки в полу на любых объектах, в том числе и промышленного назначения. Все необходимые материалы компания предоставляет по дилерским ценам, работы выполняет оперативно и качественно, дает гарантии и выписывает подробные сметы.

Работы осуществляются в столице России – Москве, а также в Московской области. Стоимость работ определяется многими факторами и рассчитывается индивидуально. Компания готова предоставить скидки серьезным заказчикам с большими объемами работ, а для разовых клиентов предусмотрены бонусные услуги.

Электропроводка в полу или по потолку?

Способ прокладки электрических сетей в полу и потолку относится к скрытым вариантам проводки, и у каждого из этих вариантов есть свои преимущества и недостатки.

Плюсы и минусы электрических проводок прокладываемых по потолку

Прокладка кабеля в полу: особенности работ, основные преимущества и недостаткиЭлектропроводка в полу или по потолку

Положительные:

  • Простота обслуживания и ремонта;
  • Возможность с малыми финансовыми затратами выполнить монтаж новой проводки.

Отрицательные:

Уменьшение высоты помещения.

Плюсы и минусы электрических проводок прокладываемых в полу

Положительные:

  • Простота выполнения монтажных работ;
  • Экономия материалов, достигаемая путем спрямления участков между элементами электрической сети;
  • Надежность при эксплуатации, обусловленная малыми посторонними воздействиями на покрытие пола (случайные повреждения проводов).
Популярные статьи  как подключить светодиод к 220в

Отрицательные:

  • Низкая ремонтная пригодность, вызванная сложностью замены проводов и кабелей в случае их повреждения;
  • Сложность определения места повреждения кабелей (проводов).

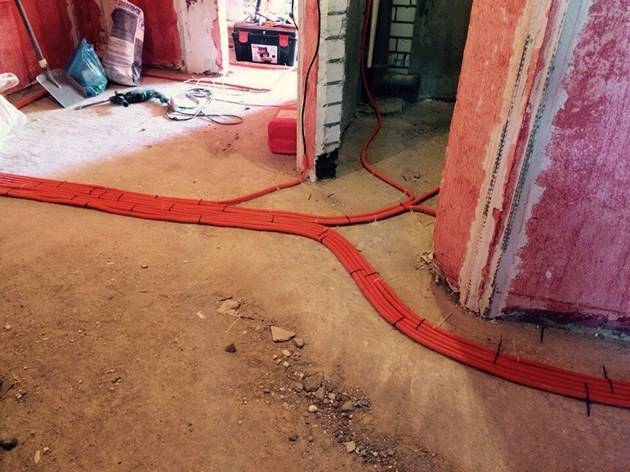

Как осуществляется правильная укладка кабеля в полу

Следует запомнить основное правило: при монтаже кабеля в бетонном полу используется обыкновенная гофра, а при монтаже в деревянном — металлическая. Прокладка проводки без какой-либо защиты запрещена всеми нормативными документами.

Что следует знать, приступая к разводке электрики по полу:

  1. Все места соединений должны быть выполнены только в распределительных коробках. Наличие скруток в полу, без дополнительной защиты, недопустимо. Также нельзя оставлять открытыми другие виды соединений: с применением гильз или клеммных колодок, болтовых соединений и другого.
  2. Очень удобно распределительную коробку выводить на поверхность пола. Это позволяет быстро определить и устранить неисправность, при этом не нарушая целостность напольного покрытия.
  3. Гофру нельзя заполнять кабелем больше чем на половину. Это следует учесть и выбирать гофру соответствующего диаметра. Только тогда, для замены провода, его можно будет полностью достать из пола.
  4. Не стоит монтировать слишком длинные линии — 20 м вполне достаточно. Если требуется применение проводников большей длины, то необходимо применять специальные транзитные короба.
  5. На одном кабеле не должно быть более двух изгибов, углы которых составляют 90 градусов и выше. Это пагубно скажется на дальнейшей эксплуатации электрической сети и при необходимости проводник невозможно будет достать.
  6. При прокладке кабеля в деревянном полу, не стоит крепить его к лагам, в этом случае, в них делают специальные отверстия, через которые потом пропускают гофру. Наличие таких отверстий никак не повлияет на устойчивость напольного покрытия. Для дополнительной безопасности, все элементы деревянного пола должны быть обработаны специальным составом, предотвращающим горение.

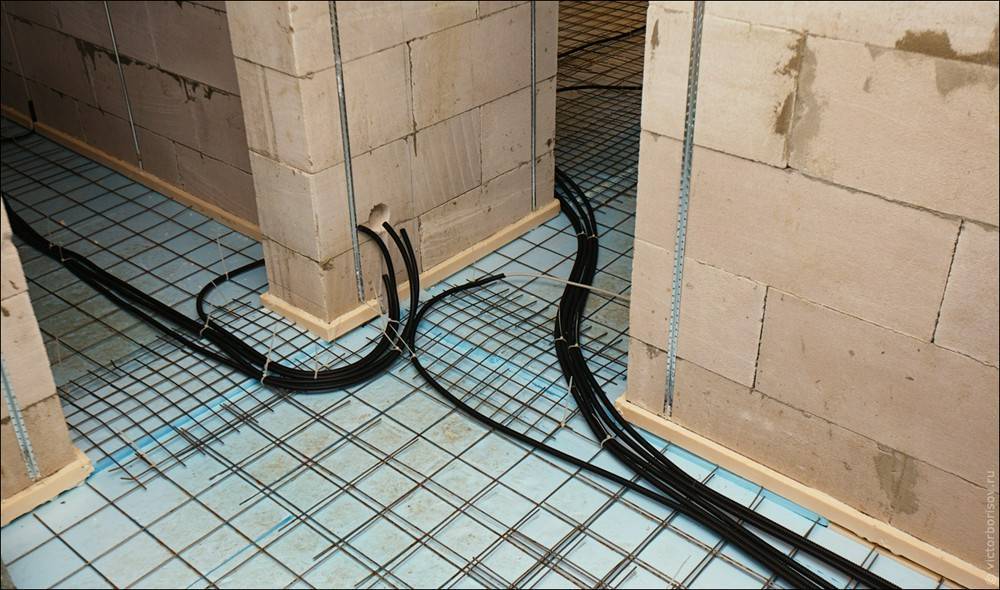

  7. Приступая к заливке бетонного пол необходимо помнить, что толщина цементной стяжки над проводкой должна составлять приблизительно 30 см. Для лучшей устойчивости (но не в целях электробезопасности), в стяжку также укладывают армированную сетку.
  8. Гофра с проводниками не должна пересекаться, все кабели должны проходить параллельно друг другу. При их пересечении потребуется поднимать уровень пола, что подразумевает дополнительный расход строительного материала.

Тонкости прокладки кабеля в стяжке пола

Рассмотрим определенные нюансы, связанные с прокладкой электрического кабеля под бетонной стяжкой.

Разметка и схема

Первый этап выполнения работ — нанесение разметки. Примите решение касаемо мест расположения гофры, в которую продевается кабель. Не забывайте о других элементах системы, которые могут быть как в полу, так и на стене. Затем перенесите получившуюся схему на бумагу, отметив расположение каждого кабеля, что может пригодиться в дальнейшем, когда придется сверлить пол для монтажа паркетной доски. Благодаря точной схеме вы исключите повреждение кабеля. Обязательно законспектируйте габариты используемого провода и расстояние, на котором трасса находится от стены. Если есть точные данные, то укажите глубину закладки в бетонной стяжке.

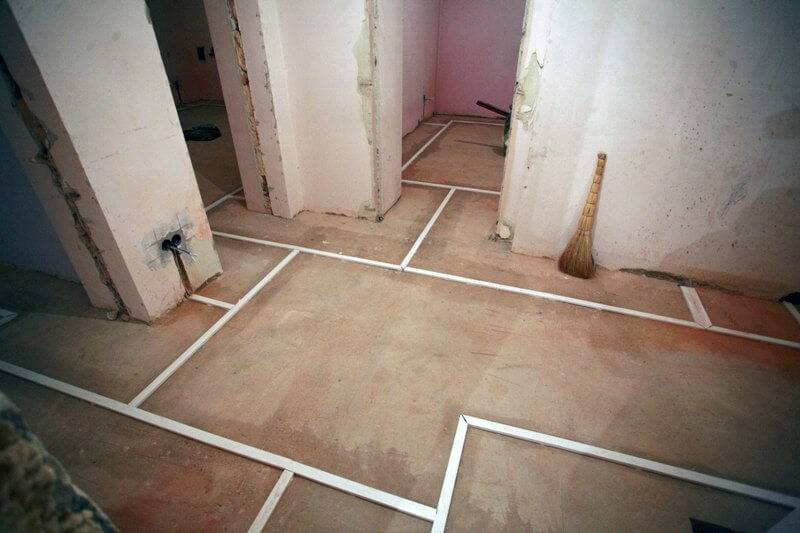

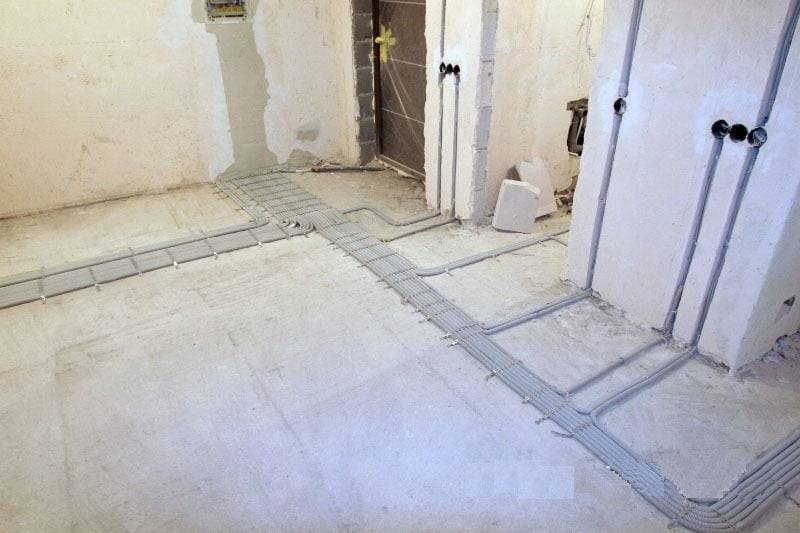

Схема прокладки электрики в полу

Разметка также упростит дальнейший монтаж подрозетников, связанный со штроблением стен для подведения проводки. Работа будет выполнена намного точнее, элементы конструкции будут распределены ровно. Да и в целом можно будет заранее оценить, насколько удобно текущее расположение электрических точек.

Электрика по стенам

Это самый плохой вариант. Если есть возможность, от него нужно постараться отказаться. Причин на это несколько. Во-первых, придется делать достаточно большое количество «штроб» (дырок в стене для прокладки кабеля). Во-вторых, через некоторое время вы забудете, где проходят провода, и существует не маленькая вероятность того, что, решив повесить картинку на стену, вы повредите провод. В-третьих, несущие стены лучше лишний раз не трогать.

Общие советы

  • Не делайте соединений проводов в стяжке пола или над натяжным потолком. Все соединения электрических проводов нужно делать в «распаечных» коробках, которые необходимо располагать в стенах.
  • Сфотографируйте, а лучше составьте план трасс прокладки проводов и сохраните это фотографии. Возможно, что лет через 10 они вам помогут избежать ремонта.
  • Постарайтесь предусмотреть заранее все возможные варианты размещения мебели и расположите розетки в этих местах. Переделывать гораздо дороже, чем сделать все сразу. К тому же цена розеток на общем фоне ремонта просто потеряется.

Компания Архпроект уже много лет занимается ремонтом квартир. Звоните!

Уважаемые вдолевщики, подскажите пожалуйста по электрике, очень нужно! Ремонт идет в новостройке, никогда раньше не делала ремонт в черновой.

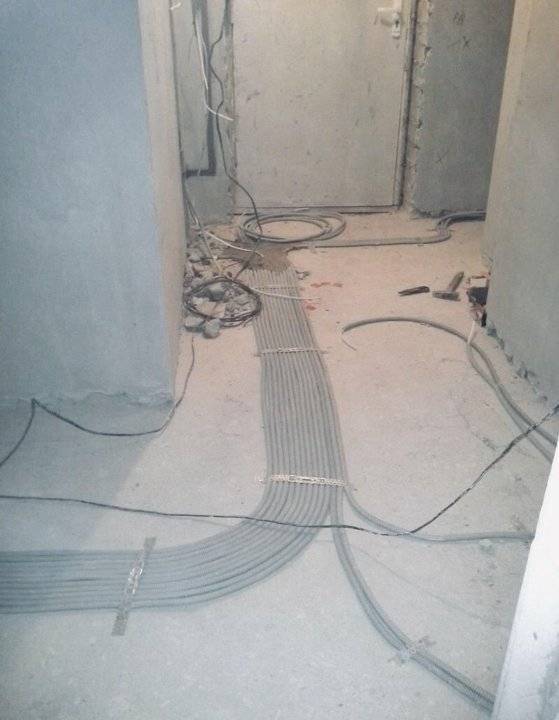

Мои строители проложили трубы / штробы (или как их называют) для электрики по ПОЛУ, прямо по диагонали всей комнаты. Никогда с таким не встречалась, разве так проводят электрику? разве не по потолку . Прораб говорит, что будет еще стяжка по полу, и что все это закроется, но я сомневаюсь что так правильно. Посоветуйте, как правильно нужно проводить электрику.

Прокладка кабеля в полу: особенности работ, основные преимущества и недостатки

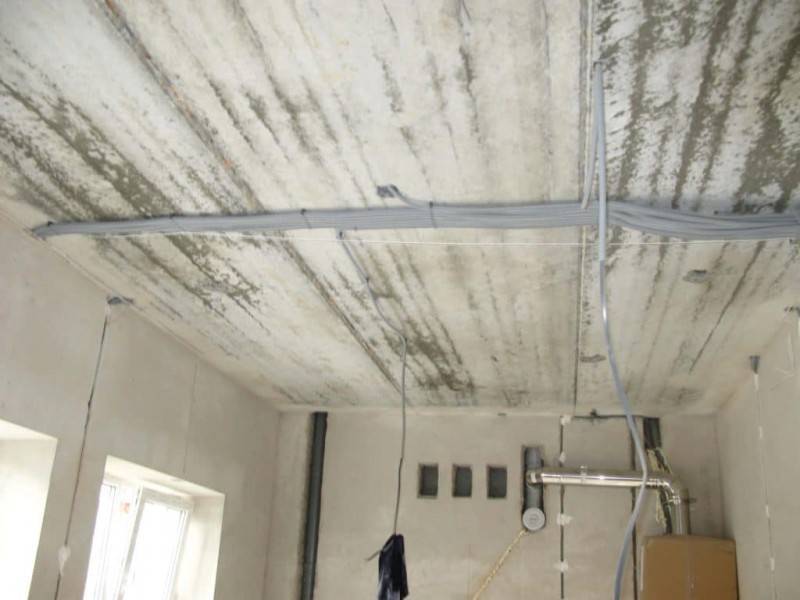

Пример самой простой разводки под установку натяжного потолка

Здравствуйте. Сегодня расскажу о том, как качественно и безопасно укладывается электрика по потолку. Выбор потолка в качестве монтажной поверхности неслучаен, так как позволяет уложить коммуникации по кратчайшему пути и таким образом сэкономить недешёвый кабель. Кроме того, такое расположение коммуникаций является наиболее безопасным с точки зрения продолжительной эксплуатации.

И наконец, именно на потолке располагаются осветительные приборы, для установки которых нужно подвести соответствующий кабель. Но для того чтобы использование проводки, проложенной по перекрытиям, отличалось эффективностью и безопасностью, нужно знать методы выполнения монтажа и правила, регламентирующие качество готового результата.

Преимущества

Прокладка в полу или под полом проводки позволяет полностью устранить ситуацию с повреждением кабеля. Многим знакома ситуация, когда при сверлении по закону подлости или по собственной глупости попадаешь на провод в толще стены. Неприятностей с заменой или ремонтом поврежденного участка достаточно, чтобы только по этой причине выбрать именно под полом.
Второе преимущество, которое можно назвать довольно спорным – эстетика проводки. Таким способом можно смонтировать проводку в деревянном доме, где не планируется внутренней отделки. Открытая проводка на стенах деревянного дома смотрится несколько архаично, так что, спрятав ее под пол, можно добиться нужной эстетики.
Третье преимущество электропроводки под полом заключается в простоте монтажа. Не потребуется дорогостоящих инструментов и комплектующих к ним. Например, для штробления канавок в стене или для выборки участка под распределительную коробку

Да и пыли практически никакой не предвидится, что тоже немаловажно в условиях квартиры.

КОГДА И ГДЕ НАИБОЛЕЕ ВЫГОДНА ЭЛЕКТРОПРОВОДКА ПОД ПОЛОМ

Наиболее актуальными являются следующие две ситуации, когда проводка в доме под полом наиболее эффективна. Прежде всего, это квартиры в новостройках.

Как правило, современные жилые помещения сдаются в виде «сырца» — вообще без ремонта или с черновым покрытием стен. В этом случае владелец квартиры все равно будет выполнять заливку пола. Таким образом, решаются сразу две проблемы: прокладка проводки и сохранение стен неповрежденными.

Второй вариант, это электропроводка в частном доме из древесины (брус, бревно). Такие дома выполняются в каком-либо из этностилей с соответствующим внутренним оформлением. Поэтому разводку электропроводки не желательно выполнять в пластиковых или металлических гофрах или кабель каналах.

А стоимость открытой проводки выполненной в ретро стиле на порядок выше обычной. Поэтому прокладка электрокабелей под полом является единственным разумным решением.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Замыкания на землю в сетях 6–35 кв. расчёт уставок ненаправленных токовых защит
Расчет емкостного тока сети
Прокладка кабеля в полу: особенности работ, основные преимущества и недостатки
