Бронированный кабель для прокладки в земле

Ввод кабеля в дом через фундамент

Следующий важный вопрос – как завести кабель из под земли в дом?

Ошибка №16
Во-первых, не прокладывайте его под фундаментом.

Он со временем может дать усадку и передавит вам как трубу ПНД, так и сам кабель.

Поэтому придется сверлить, либо стену, либо фундамент.

Ошибка №17
Делать отверстие под 90 градусов также не стоит.

Радиус загиба кабеля должен быть плавным, и уж никак не под прямым углом. КЛ загнутый таким образом, в особенности бронированный, будет резать сам себя.

Оптимальный радиус поворота зависит от диаметра самого КЛ. Вот рекомендуемые значения:

Чтобы добиться безопасного угла захода, отверстие в фундаменте высверливайте по диагонали вверх.

В самом фундаменте закладывайте проходную гильзу.

Ошибка №18
Обязательно металлическую, никакого канализационного пластика или гофр.

Гильза должна быть из толстостенного металла 3-5мм и более. Ее внутреннюю фаску обработайте, дабы края трубы не вгрызались в кабель.

Также должен быть защищен выход кабеля из-под земли на опору или трубостойку, там где у вас стоит вводной щиток.

Ошибка №19
Защитную трубу лучше не заводить напрямую в шкаф.

Сделайте этот переход через гофру. Опора так или иначе будет гулять и эти вибрации скажутся не местах жесткого стыка.

Ошибка №20
Не забывайте заземлять бронеленту!

Ну и в самом конце загерметизируйте место выхода кабеля из труб ПНД, если оно находится на улице, а также проходное отверстие в фундаменте или стене дома.

Есть даже специальные заводские уплотнители. Штука интересная и универсальная.

Она одновременно рассчитана как на минимальные, так и на большие диаметры.

https://youtube.com/watch?v=1wa40z1FusE%3F

Процесс прокладки

Подготовка траншеи под бронированный кабель

Перед тем как проложить кабель в земле, готовиться трасса, в которую он будет уложен. При её проектировании нужно учесть все возможные с любыми инженерными сетями и коммуникациями. После этого можно приступать непосредственно к самой траншее. В случае, если кабель будет проложен под автодорогой, необходимо погружать его на глубину не меньше 125 см. Если же поверх траншеи будет свободная земля без нагрузок, например газон, достаточно 90 см.

Обратите внимание, что даже в ситуациях, когда проектирование траншеи основывается на схеме геоподосновы, следует копать аккуратно. Нередки случаи, когда можно наткнуть на инженерные систем, неверно нанесенные на схему. На дно выкопанной траншеи нужно высыпать песочную подушку высотой до 15 см

Это необходимо для дополнительной защиты кабельных линий и маркировки. Песок нужно смочить водой и хорошо утрамбовать

На дно выкопанной траншеи нужно высыпать песочную подушку высотой до 15 см. Это необходимо для дополнительной защиты кабельных линий и маркировки. Песок нужно смочить водой и хорошо утрамбовать.

Прокладка

Прокладка кабелей под землей, как правило, подразумевает, что используется бронированный проводник, защищенных от механического воздействия и грызунов. Если же используется не бронированный электрический кабель, нужно, чтобы его марка удовлетворяла повышенным требованиям устойчивости к механическому и тепловому воздействия. Именно по этой причине чаще всего берут медный бронированный кабель.

Сам кабель прокладывается внутри подушки из песка, поверх которой затем насыпается слой грунта толщиной примерно 15-20 см. Его тоже следует утрамбовать. Поверх этого слоя выкладывается защита из кирпича, асбоцемента, железобетонных плит или любого аналогичного материала.

Сверху кладется предупредительная лента. По требованиям ПУЭ, она на всем протяжении траншеи должна находиться строго над кабелем, а сигнальная надпись – находиться сверху. После этого траншея засыпается с запасом. Это необходимо потому, что грунт со временем проседает.

ПУЭ также требует, чтобы на каждом этапе прокладывания и засыпания линий, были проверены его функциональные характеристики. Для этого можно проводить замер сопротивления изоляции.

Рекомендуется также после укладки кабеля сфотографировать его расположение. Фото будет удобно использовать при необходимости демонтажа или ремонта кабелей заземления и другого назначения. Многие игнорируют требование укладки сигнальной ленты у себя на участках, подводя электричество к бане или даче. Это противоречит правилам безопасности, но с фотографиями, как минимум, дает некоторые гарантии по поводу точного определения местонахождения кабеля в будущем.

Советы профессионалов

  1. Старайтесь не использовать алюминиевый или не бронированный кабель. Лучше потратиться на медный ВВБшв. Он обладает гораздо более лучшими рабочими характеристиками и гораздо долговечнее, чем ПУНП или КГ.
  2. Если вы проводить силовой или желто-зеленый кабель заземления через фундамент дома, поместите его в трубу диаметром в 2-3 раза больше кабеля.
  3. Для защиты кабельных линий под землей запрещено применять пластиковую гофру из-за того, что она быстро разрушается.
  4. Защитную трубу желательно закреплять во избежание деформации при прокладке в регионах, где в зимний период земля промерзает более, чем на 70 см в глубину.
  5. Лучше избегать прокладывания проводника под зонами высокой нагрузки, таких как, дороги, стоянки, детские площадки, дорожки и т.п.
  6. Чаще всего, при подведении силовых линий к даче или бане применяют медный кабель с сечением 10мм2, но лучше провести точный расчет сечения по току и мощности.

Административно-правовые вопросы

Бронированный кабель для прокладки в землеЧтобы провести электричество в дом, нужно получить разрешение. Порядок действий таков:

  • разрабатывают проект ПВЭ, в котором описывают внутреннюю электросеть и количество потребителей;
  • рассчитывают мощность потребителей, устанавливают параметры выделяемой мощности и потребительский лимит;
  • определяют техусловия эксплуатации – способ подключения, особенности коммуникаций, инженерные нюансы;
  • подают в выбранную сетевую организацию заявку на подключение.

Документ рассматривается конторой в течение 15 дней.

Если решение положительное, владелец дома подготавливает следующие документы:

  • копию свидетельства о праве на здание или на земельный надел;
  • схему энергоприемников;
  • разрешение на строительные работы;
  • заявление о подключении в унифицированной форме, где указываются паспортные данные заявителя, сроки создания проекта и ввода в эксплуатацию, название компании-провайдера.

После рассмотрения документов компания-провайдер составляет договор. При заключении соглашения пользователь подает договор в сетевую организацию.

Были трудности с получением разрешения?

Нет
33.33%

Да
33.33%

Не занимался этим вопросом
33.33%

Проголосовало: 42

Прокладка кабеля под землей

Монтаж электрокабеля зависит от его типа. Проще всего уложить бронированный вариант.

  1. От столба до места входа проводника копают траншею глубиной в 70–90 см.
  2. На дно утрамбовывают 20 см песка – он выполняет роль дренажа.
  3. Кабель в траншею укладывают волнообразно, как бы с запасом. Спуск со столба выполняют в трубе высотой не менее 2 м.

Небронированный кабель укладывают в ПНД-трубе. У нее выше показатель прочности и она выдерживает самые жестокие морозы. Технология мало чем отличается.

  1. Выкапывают траншею такой же глубины. Утрамбовывают на дно песок.
  2. Укладывают трубу необходимого диаметра.
  3. Протягивают кабель. Провод должен лежать свободно, а не в натяжку.
  4. Траншею с ПНД-трубой сначала засыпают песком, слоем в 10 см, а потом землей.

На неустойчивых грунтах провод укладывают в металлическую гофру. Укладывают трубы таким же образом, как и ПНД, с небольшим нахлестом. При поворотах изгиб выполняют с большим радиусом. Металлическую гофру засыпают битым кирпичом и щебнем, порой керамзитом, чтобы улучшить теплоизоляцию.

Популярные статьи  Трехфазная розетка

При укладке кабеля на участках с очень высоким уровнем грунтовых вод требуются дополнительные мероприятия. Чтобы провод не оказался в воде, из кирпичей или бетонных блоков на дне траншеи сооружают водоотводный лоток. Сверху он закрывается бетонными плитками.

Рытье траншеи под кабель – расстояния и размеры

Выбранный кабель следует аккуратно уложить в траншею. Какого размера она должна быть, каких расстояний следует придерживаться при ее раскопке?

Ошибка №2
Во-первых, данную траншею нельзя копать вплотную с фундаментом дома.

Необходимо выдержать определенное расстояние в 60см.

После укладки в землю кабель не должен попадать на линию действия силы фундамента, направленную под 45 градусов от основания.

Также требуются нормированные отступы от растений и деревьев на вашем участке. Вот минимальные габариты при подземной прокладке кабеля от ближайших коммуникаций, конструкций и препятствий.

Какие размеры должны быть у этой траншеи? Ориентироваться здесь можно на типовой проект А5-92 “Прокладка кабелей напряжением до 35кв в траншеях” – скачать.

Глубина залегания кабеля – 0,7м. Учтите, это расстояние от поверхности до верха самого кабеля.

Ошибка №3
С учетом того, что под ним будет песчаная подушка в 10-15см, общая глубина траншеи должна быть не менее 900мм.

Не 0,8м, как многие рекомендуют, а именно 90см, и уж тем более не 0,7м.

Откуда вообще взялись все эти цифры? Почему нельзя элементарно прикопать кабель у себя во дворе на глубину штыка лопаты? К чему такие мучения?

Вы же монтаж делаете не в общественном месте на улице города или на стройке, где будут ездить большегрузные авто.

Самая главная причина такой глубины залегания – обеспечить оптимальный температурный режим работы кабеля.

Проложив его как можно ближе к поверхности земли, вы потеряете основное преимущество подземной прокладки – отсутствие влияния температуры окружающей среды и погодных условий.

Верхние слои почвы прогреваются значительно больше, да и влага после хороших дождей попросту не достигнет оболочки кабеля, если он у вас лежит на 70см. Чего не скажешь про 30-40см.

Второй момент такой глубины закладки – давление. Чем глубже лежит кабель, тем равномернее на него распределяется давление сверху.

Ошибка №4
Если ваш ввод в дом проходит от опоры через дорогу, то здесь закапывать кабель нужно на еще большую глубину – 1000мм.

Минимальная ширина траншеи рассчитывается по формуле = диаметр кабеля + 100мм с каждой стороны для песчаной подушки.

Кстати, дабы такая трудоемкая работа по копке траншеи не пропадала зря, некоторые дополнительно укладывают в нее контур заземления. Вот только при
этом не забудьте про минимальные отступы в 300-350мм.

Ну а в случае защиты кабеля трубой, контур вообще не помеха. Ведь не обязательно, чтобы он был в форме треугольника или квадрата.

А если позволяет геометрия участка и расположение ввода, эту же траншею приспосабливают для одновременной укладки:

вводного кабеля

кабеля на видеодомофон

уличного освещения

питание автоматики откатных ворот

Последовательность укладки подземного силового кабеля

Прокладывать вводную линию в траншее, независимо от того какой кабель используется бронированный или простой ВВГ, необходимо в два основных этапа:

  1. Подготовительный,
  2. Монтажный.

Целью подготовительного этапа является разработка, согласование проекта на ввод электричества, а также выкапывание траншее по разметке. Она имеет сечение по форме напоминающее трапецию, расширяющуюся к верху. Глубина должна быть не менее 80 см на приусадебном участке (газоне) и 125 см – на участках с дорожным покрытием. Ширина оснований трапеции зависит от количества кабелей, которые нужно прокладывать, ответвительных/соединительных муфт, решений для обслуживания/ремонта. Она колеблется от 35 см до 1 м.

Схема укладки силового кабеля

Готовый ров очищают от сторонних предметов, мусора, а затем укладывают на дно песчаную подушку толщиной до 10 см. После этого предпринимаются мероприятия по обустройству ответвительной муфты, усиливающих труб. На этом подготовка считается завершенной и можно начинать непосредственно прокладывать кабель в землю.

В процессе укладки необходимо избегать натяга, формируя волнистую линию. Если на отдельных участках предвидится усиление из труб, то они уже должны быть на своем месте. В траншее по возможности располагают кабель целой длины. Если так сделать не получается, тогда необходимо использовать специальные соединительные/ответвительные муфты.

При параллельной укладке нескольких проводов соблюдается минимальное расстояние между ними 10 см. Уложенные кабеля засыпают сверху 10-сантиметровым слоем песка, а еще выше – грунтовой подушкой. Места, где необходимо прокладывать кабель в землю, обозначают специальной сигнальной лентой.

Обязательно необходимо организовать заземление брони, проверить ее сопротивление, дабы избежать коротких замыканий.

Подсыпка траншеи песком

Ошибка №5
Нижний слой траншеи обязательно засыпается песком, не пропускайте этот этап.

Иначе острые камешки и другие посторонние элементы в земле через некоторое время повредят изоляцию.

Ошибка №6
Песок в обязательном порядке трамбуется. Нельзя укладывать кабель на рыхлое основание.

Что делать, если песка у вас в наличии нет и заказывать его не охота? В этом случае просейте выкопанную землю.

Фракция отдельных элементов после просеивания должна быть не более 5мм.

Помимо защиты изоляции от острых предметов она играет еще одну важную роль. Слой песка под кабелем и над ним, практически не подвержен пучению.

Он легко поддается трамбовке, вследствие чего не возникает просадки грунта в траншее. Нет просадки – нет пустот.

А именно они приводят к локальному перегреву кабеля. Получается ситуация, когда в месте образования неглубокой ямы, кабель нагревается значительно больше, чем на этом же участке, но в паре метров отсюда.

Ну и не надо забывать про дренажные свойства песка. Вода даже достигнув глубины 0,7м, пройдет через песок, не задерживаясь возле самого КЛ.

Из чего состоит бронированный кабель

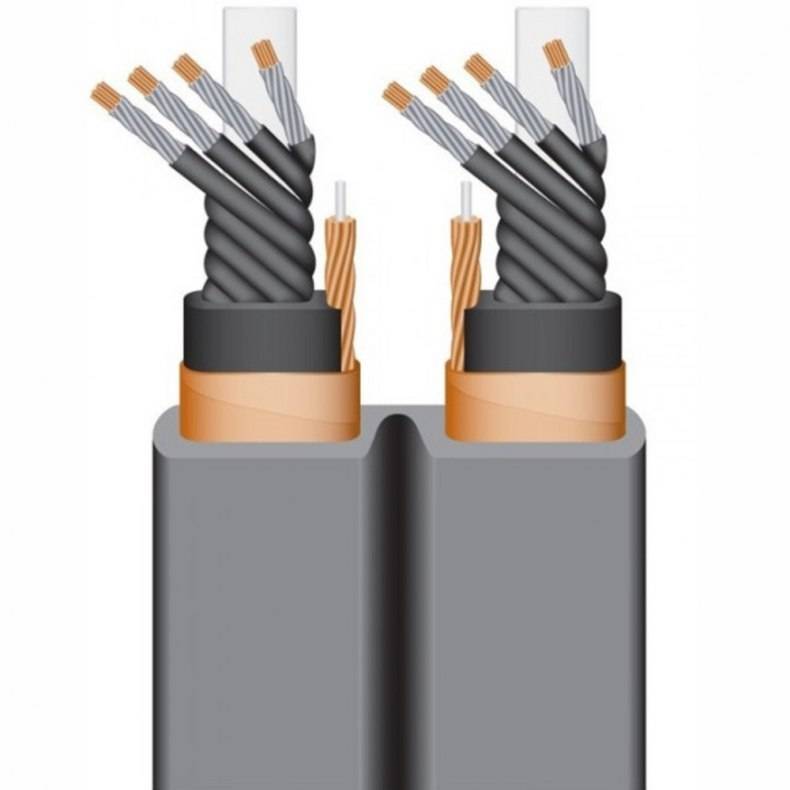

Любой кабель состоит из токопроводящих жил и нескольких слоев разноплановой оболочки. Для кабельных жил используются медные или алюминиевые проводники. Эти металлы обладают необходимой прочностью, эластичностью и хорошей токопроводностью.

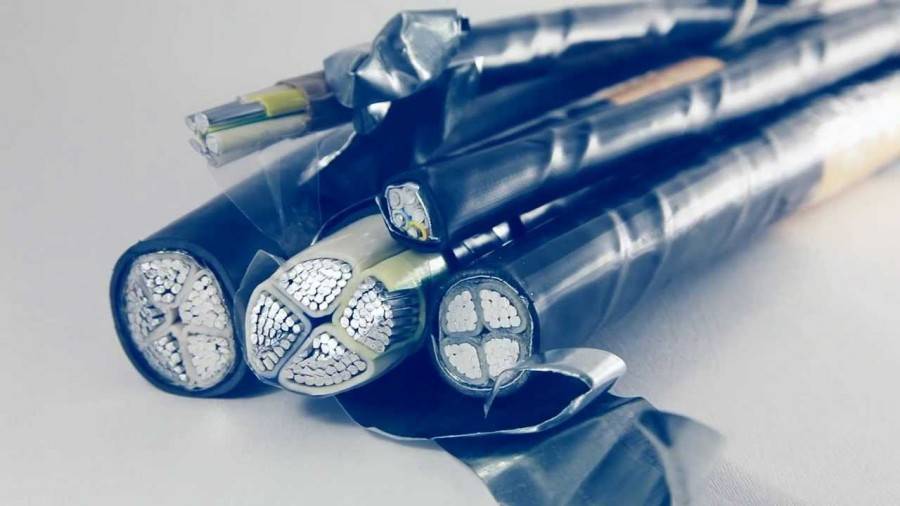

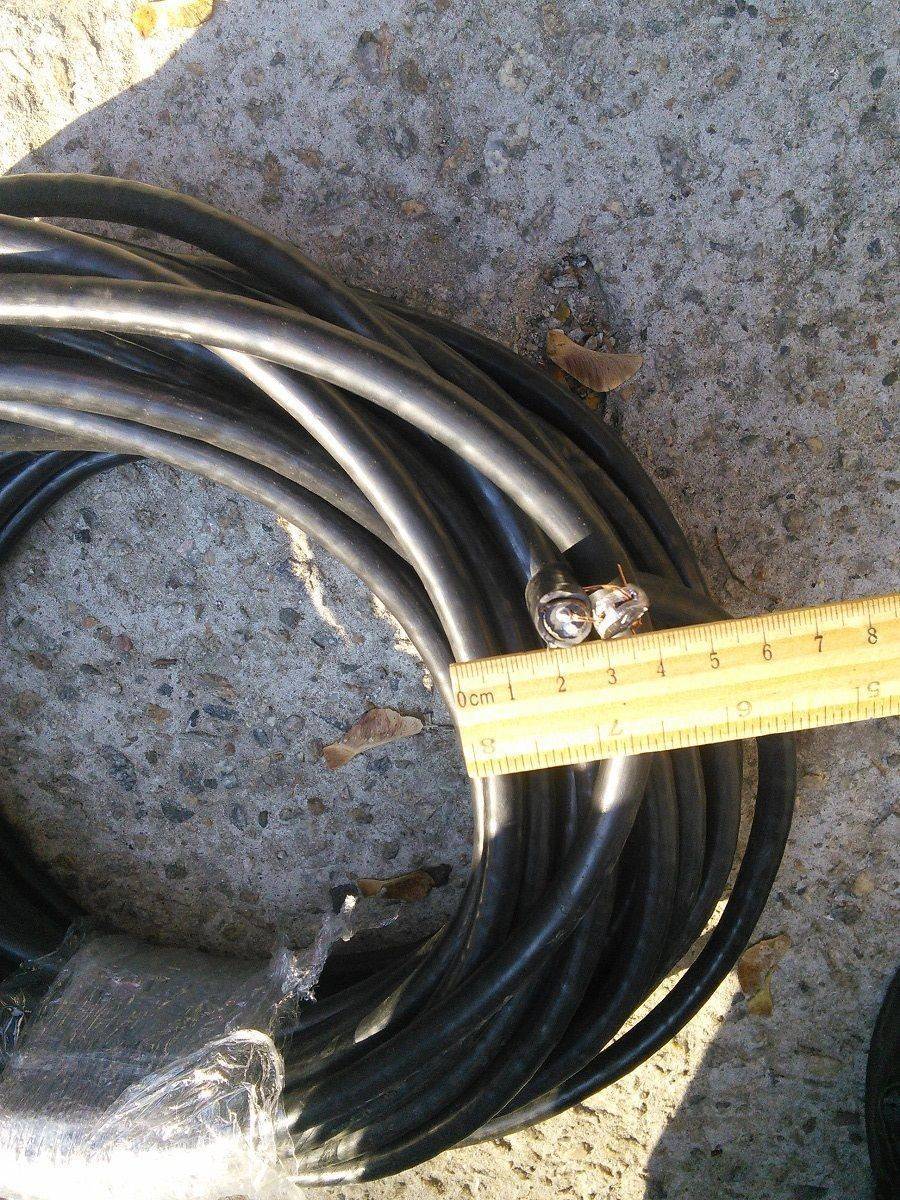

Бронированный кабель для прокладки в земле

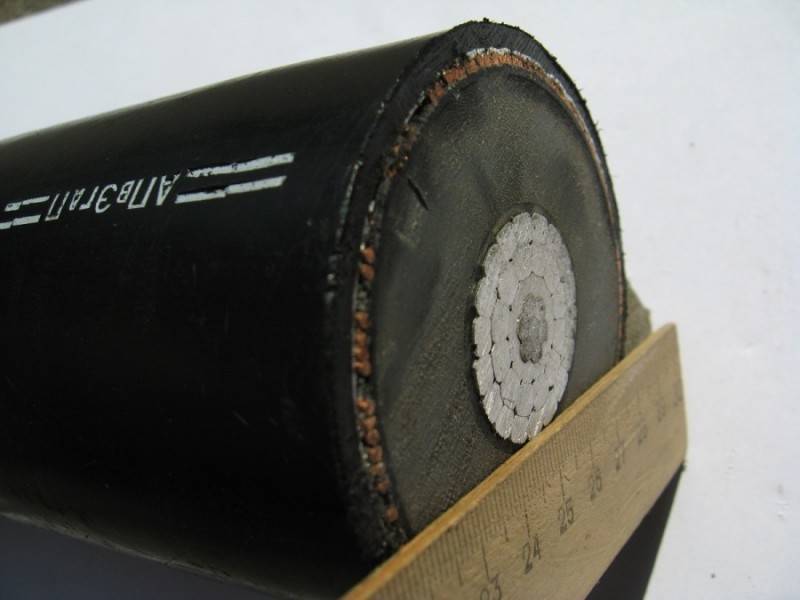

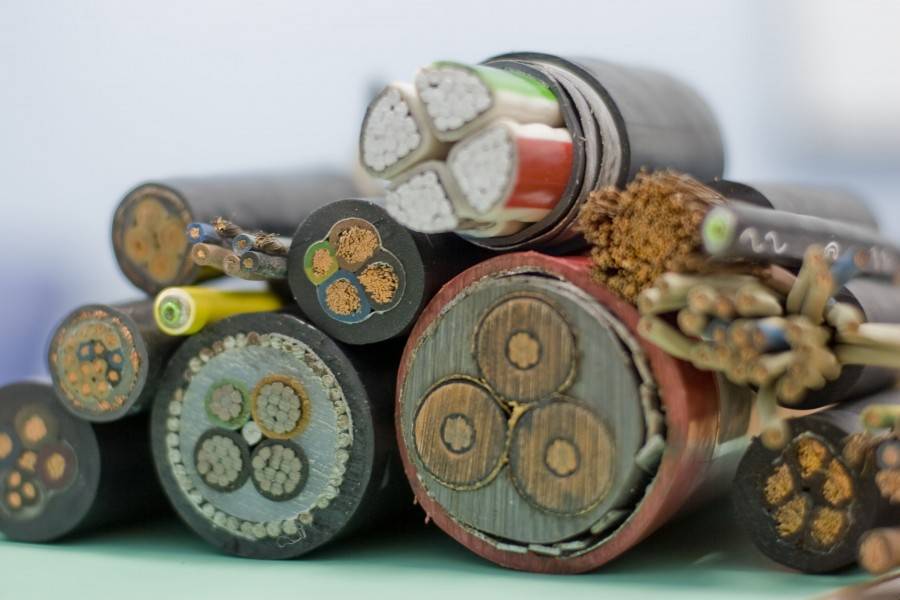

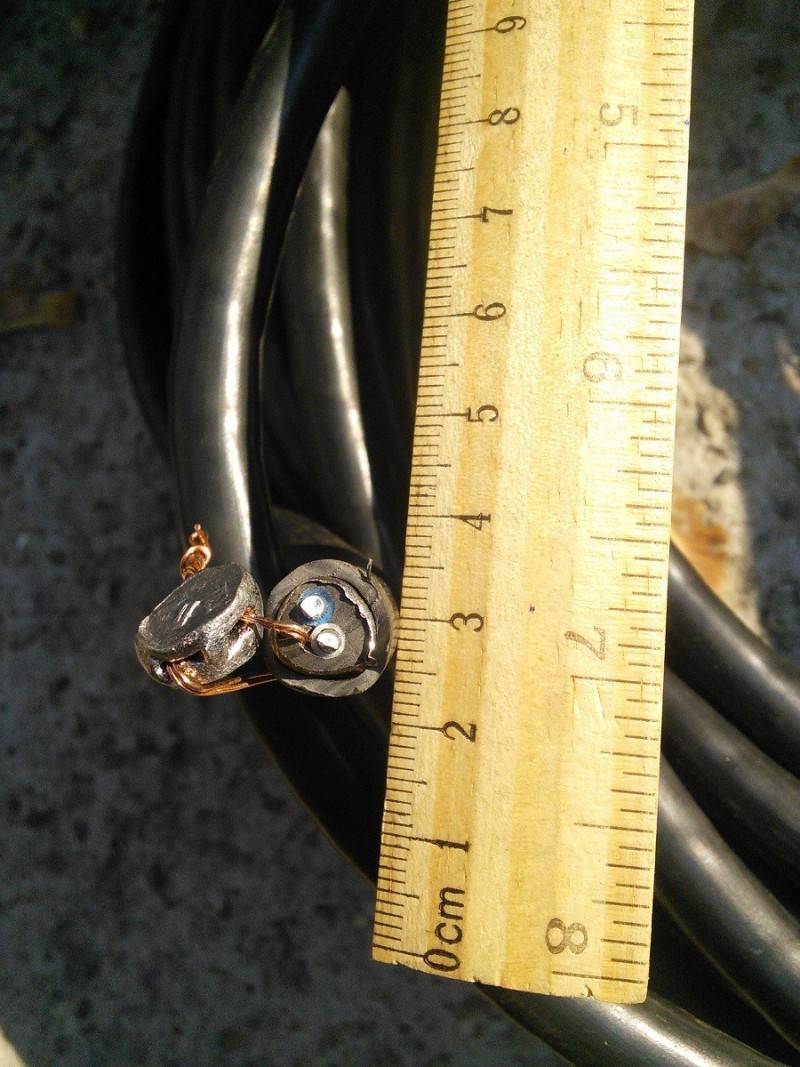

Силовые бронированные кабели могут быть одно- или многожильными. Проводники в двужильном кабеле имеют однотипное сечение. В остальных многожильных кабелях один или два проводника имеют меньший диаметр, они выполняют функции нулевого и заземляющего провода.

Бронированный кабель для прокладки в земле

Конструкция бронированных кабелей имеет следующие особенности:

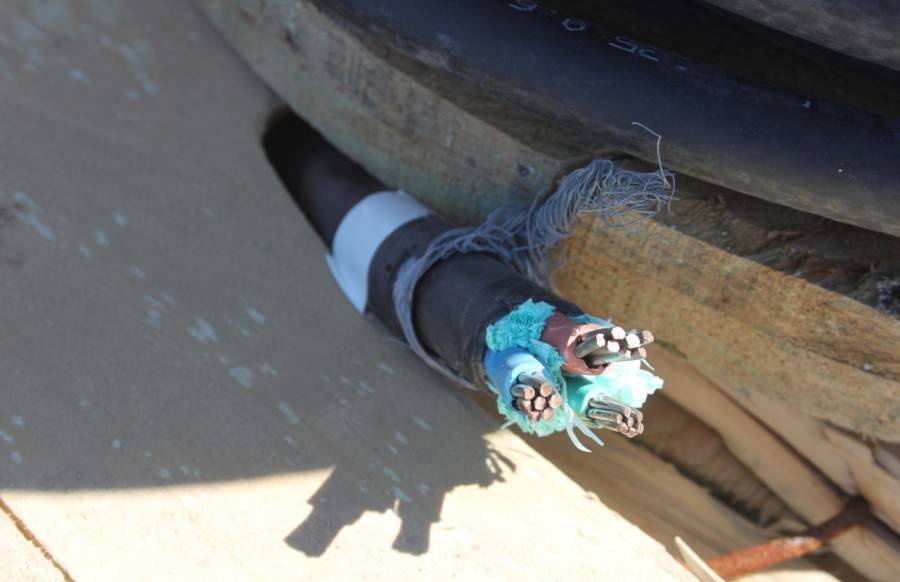

Токопроводящие элементы могут быть одинарными или множественными. По форме они бывают круглыми, секторными, плоскими или разделенными на сегменты.

Бронированный кабель для прокладки в земле

В пространство между проводниками помещают кабельный заполнитель, в качестве которого могут выступать резина, бумага, полимерная масса, разновидности каучука и его смеси с другими веществами, и даже техническое масло (им заполняют внутреннее пространство кабелей, работающих под высоким напряжением).

Бронированный кабель для прокладки в земле

Наполнители обеспечивают герметичность кабеля, придают ему прочности и жесткости, позволяют элементам внутри кабеля не соприкасаться между собой.

Бронированный кабель для прокладки в земле

Все проводники объединяются в единый элемент при помощи поясной изоляции, изготовленной из пропитанной специальным составом бумаги.

Бронированный кабель для прокладки в земле

Поверх поясной изоляции располагается защитная оболочка. Ее производят из резины, ПВХ, пластмассы или металлов (стали, алюминия, свинца). Благодаря защитной оболочке кабель приобретает дополнительную прочность, жесткость и устойчивость к коррозионному воздействию.

Бронированный кабель для прокладки в земле

Бронированный кабель для прокладки в земле

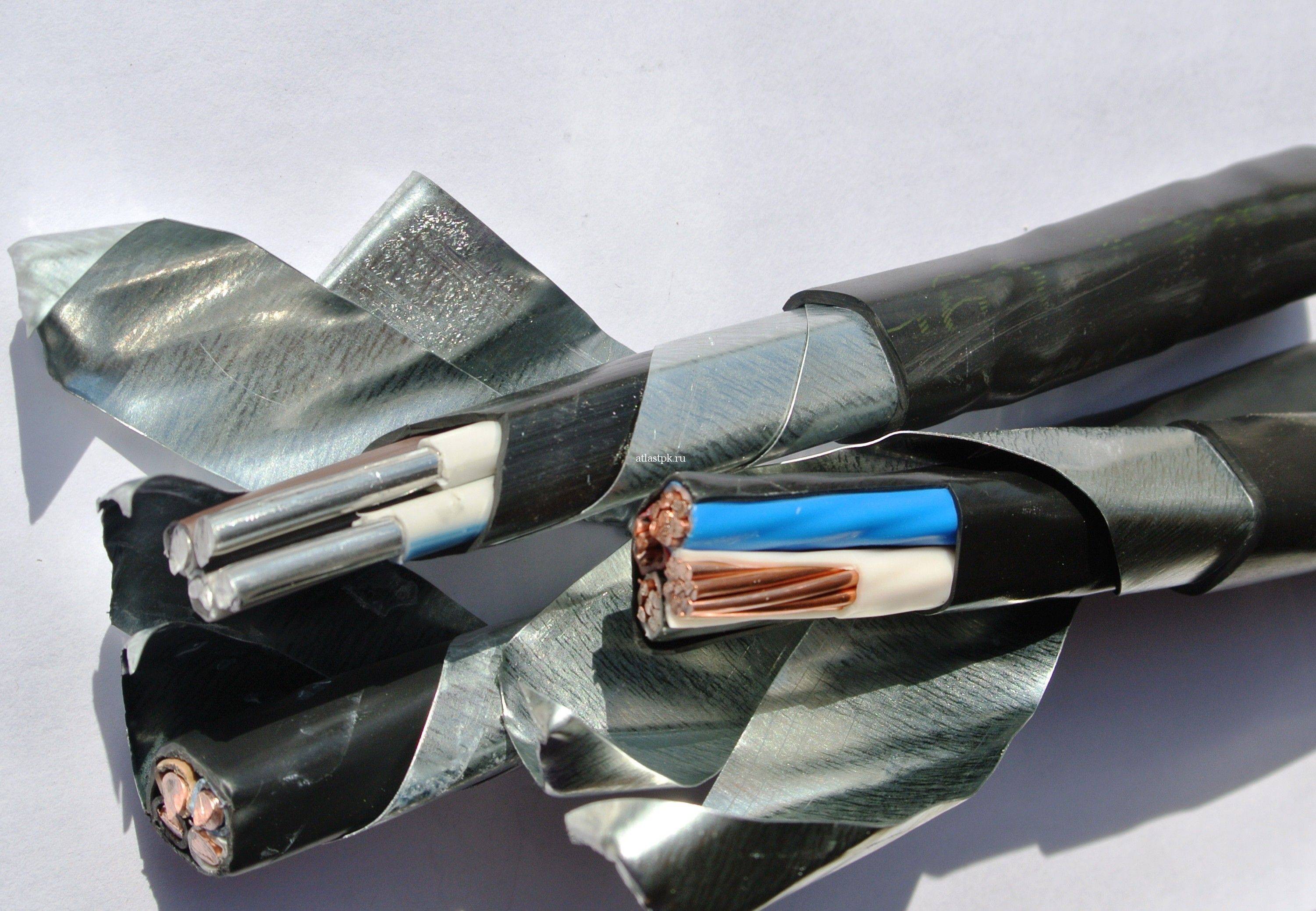

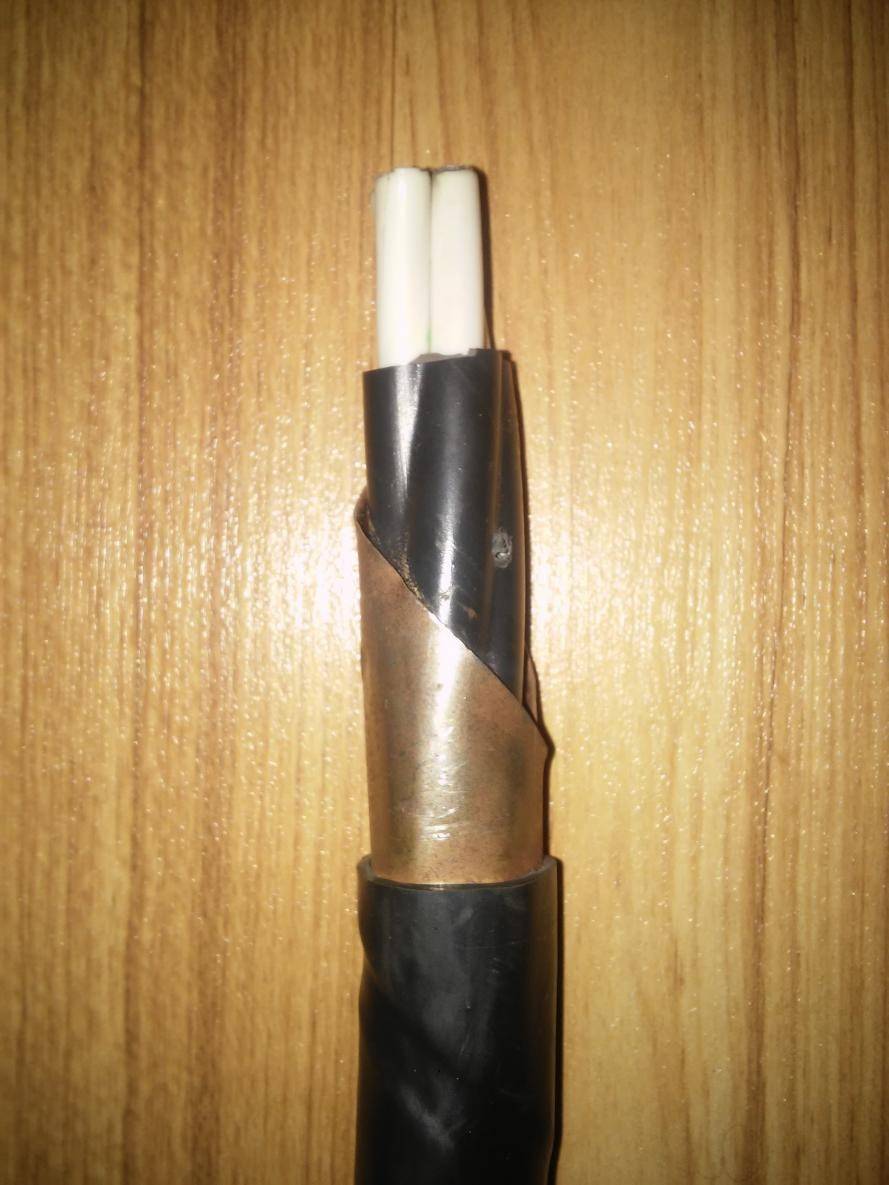

Броня силового кабеля изготавливается из стали в виде лент или проволоки. Кабель с ленточной защитой из оцинкованной или гофрированной стали используется для прокладки электролиний при условии, что он не будет подвергаться растяжению. Также гофрированная стальная броня применяется для защиты оптического или телефонного кабеля.

Бронированный кабель для прокладки в земле

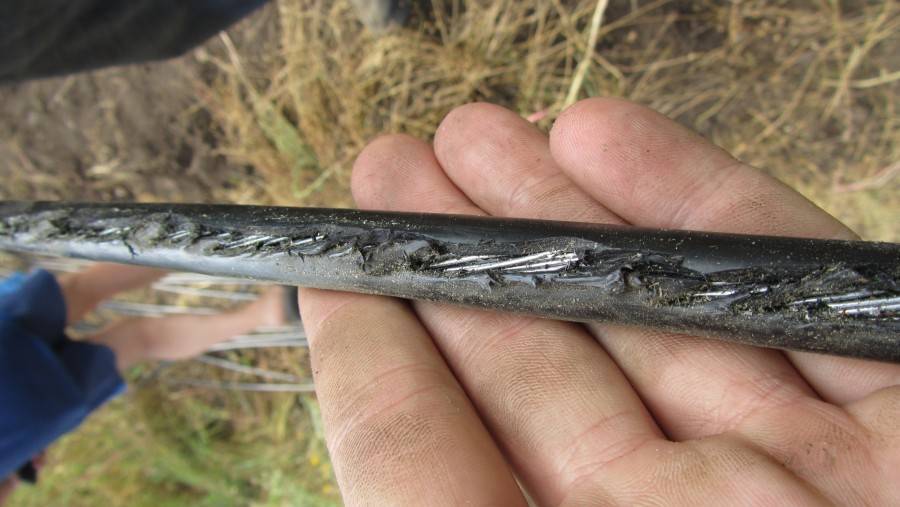

Проволочная броня – идеальная защита для кабелей, которые будут использоваться под землей или в других условиях, где они будут подвергаться растягивающему воздействию.

Бронированный кабель для прокладки в земле

Поверх бронезащиты расположена поливинилхлоридная или полиэтиленовая оболочка. Она преграждает доступ к стальной броне влаге и химикатам, которые могут находиться в окружающей среде.

Популярные статьи  принцип работы трансформатора

Бронированный кабель для прокладки в земле

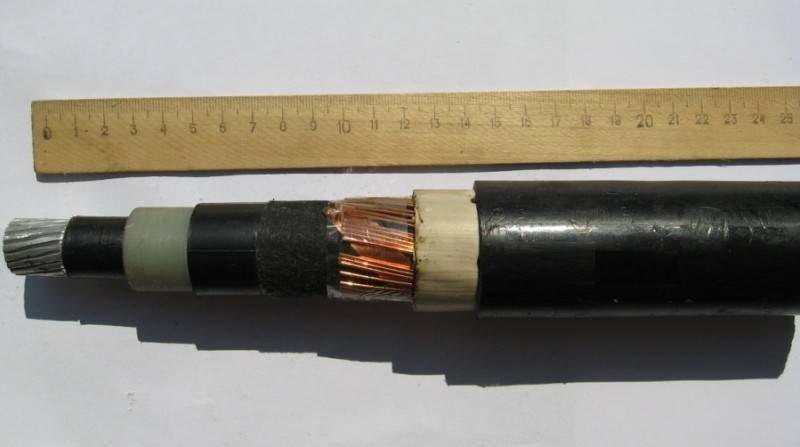

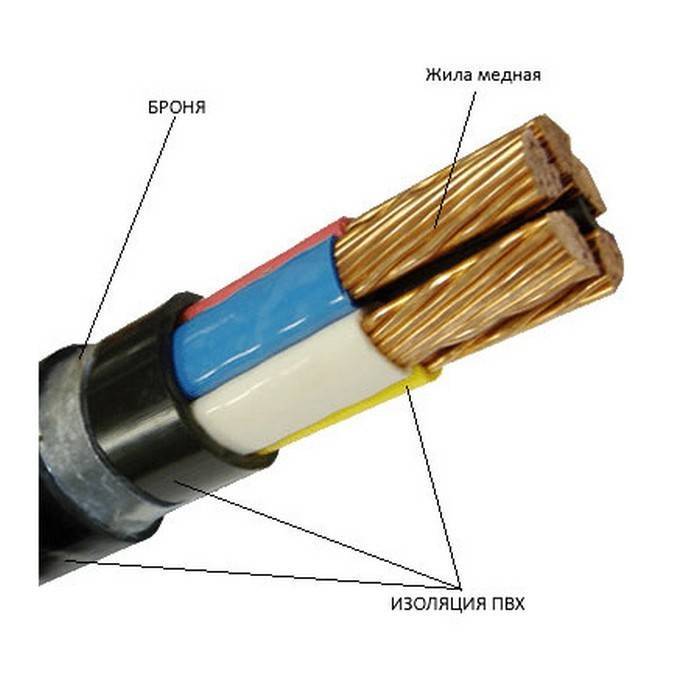

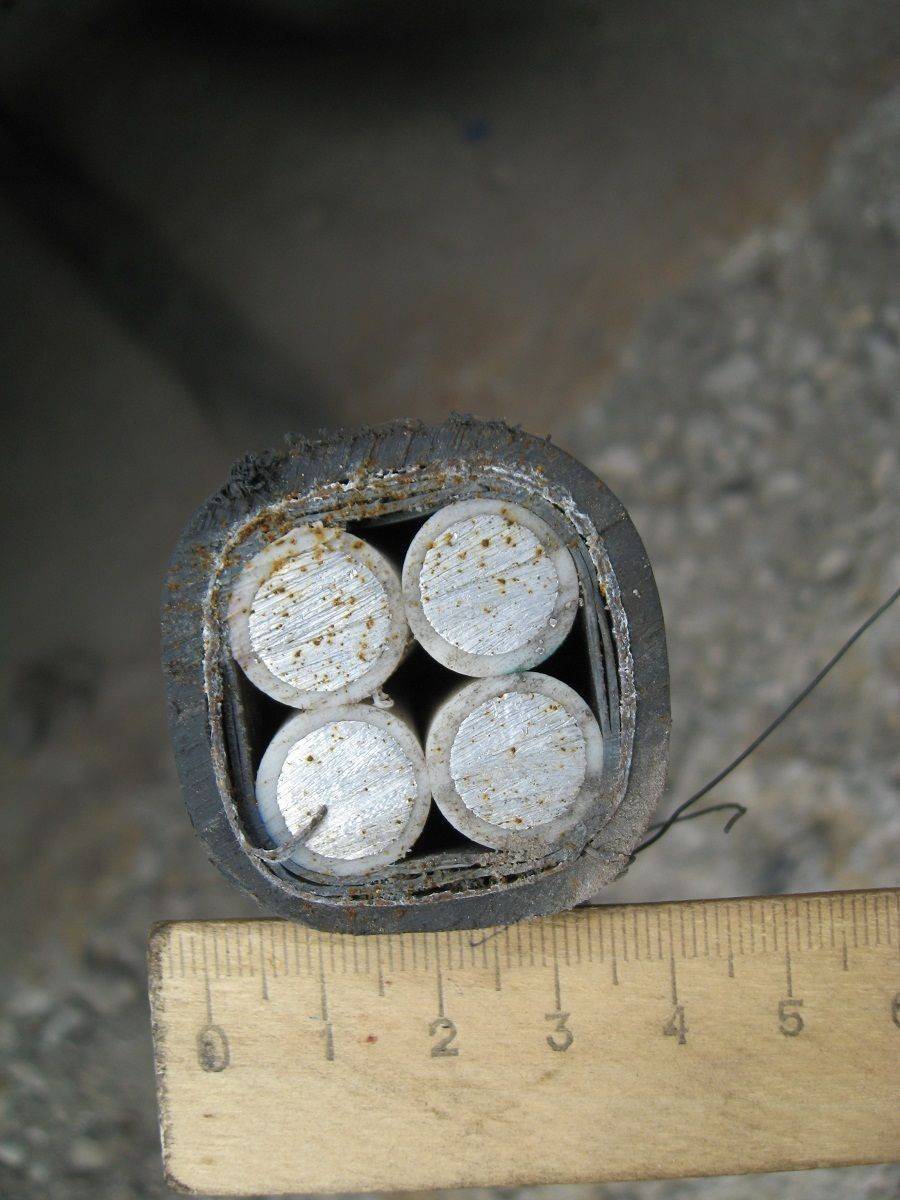

Устройство бронированного кабеля хорошо видно в разрезе – каждый составляющий элемент четко просматривается и делает конструктивные особенности бронирования силового кабеля более понятным.

Бронированный кабель для прокладки в земле

Основные типы и виды

Прежде чем перейти к основной теме нашей статьи, давайте разберемся, какие вообще кабели бывают.

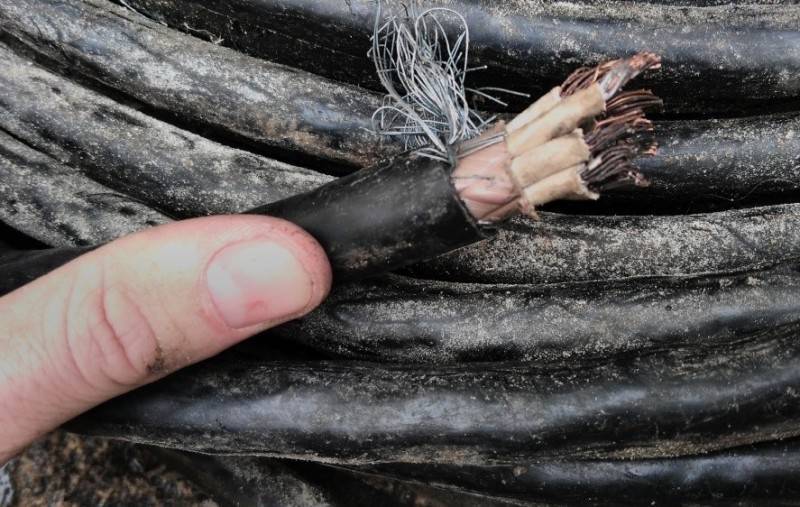

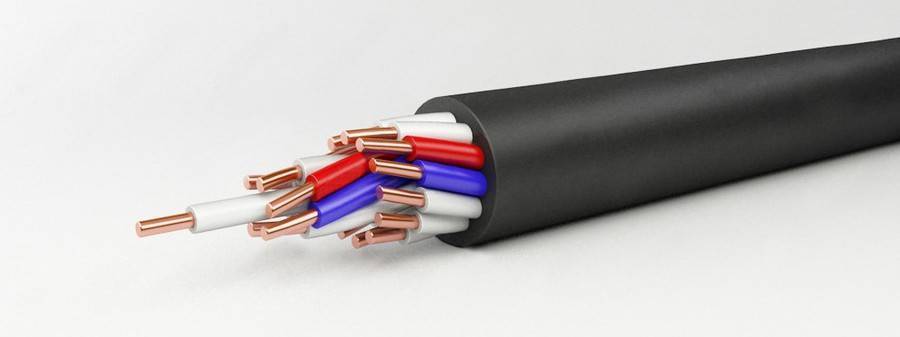

Контрольные кабели — обычно состоят из набора жил от пары до нескольких десятков. Используются для сборки цепей управления и подключения групп датчиков и исполнительных механизмов. Может быть экранирован — это поможет избежать помех и придаст дополнительную прочность изделию. Пример такого кабеля — КВВГ — медный с ПВХ-изоляцией. Вначале маркировки таких кабелей обычно стоит буква К.

Бронированный кабель для прокладки в земле

КВВГ

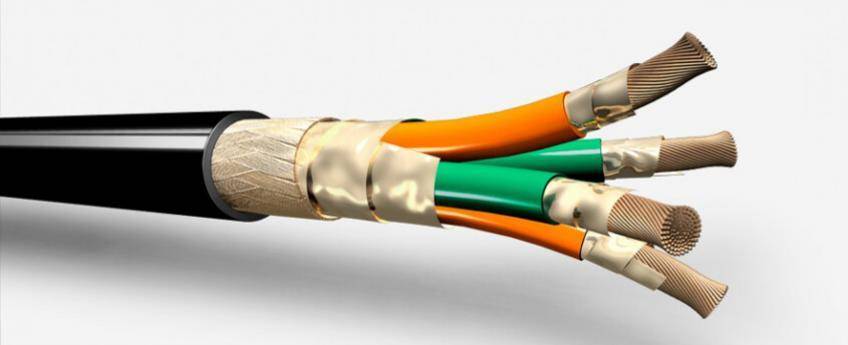

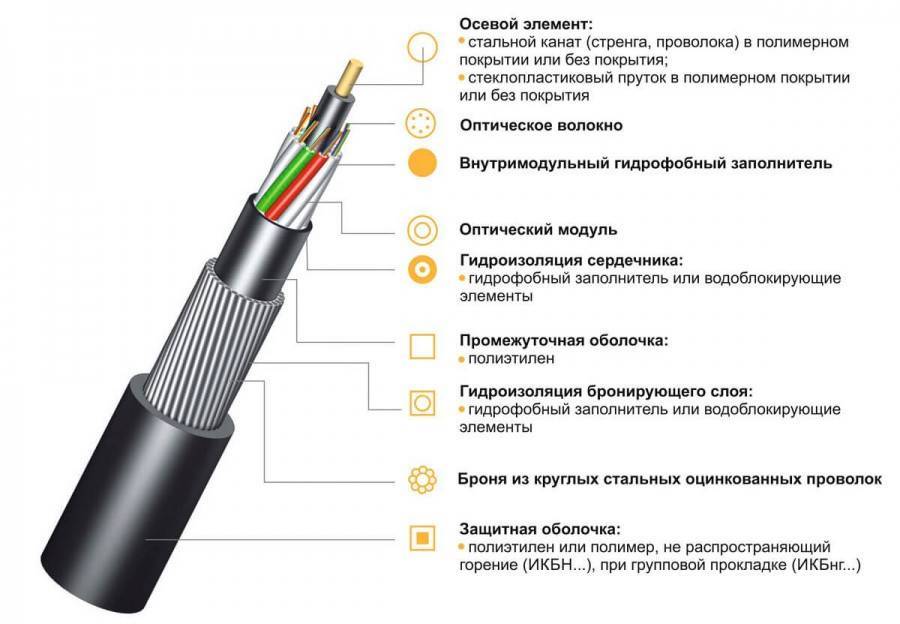

Информационные и сигнальные кабели. К ним относится витая пара, оптоволоконные. Оптоволокно может быть одномодовым и многомодовым, в зависимости от предназначения и конструкции. Телефонная «лапша» тоже относится к этому классу. Витая пара может дополняться экранами и защитными оболочками, как и другие виды кабельных изделий.

Бронированный кабель для прокладки в земле

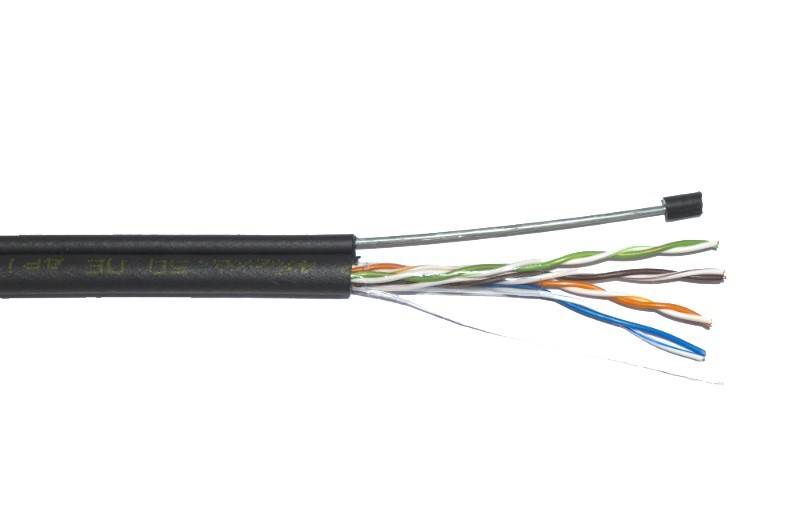

Бронированная витая пара для внешней прокладки самонесущая

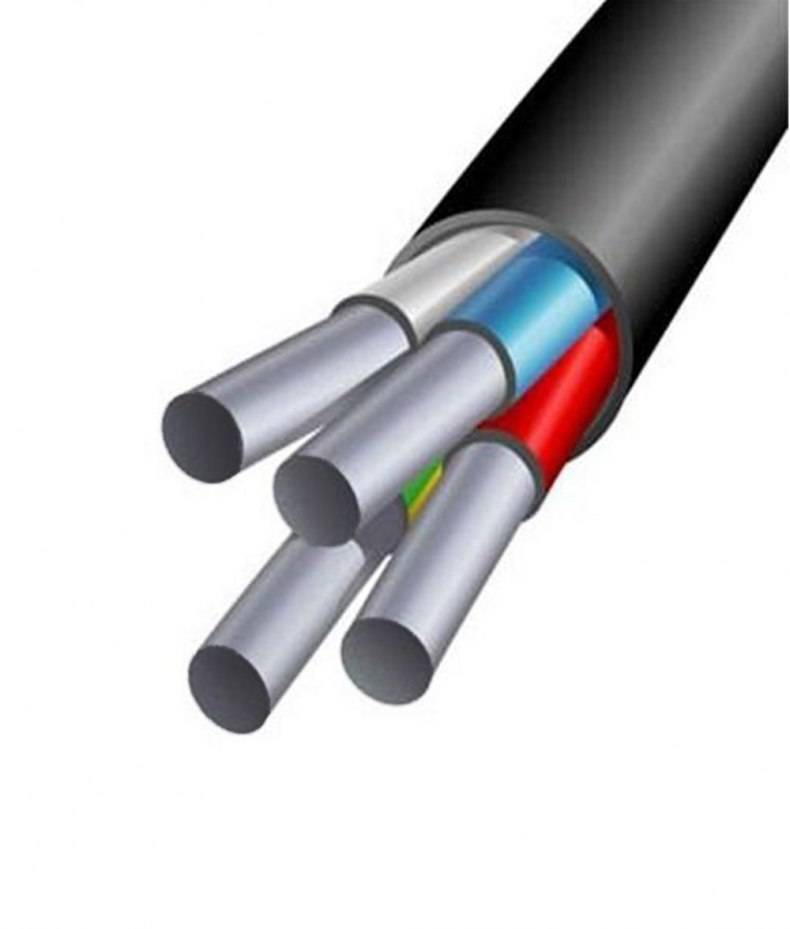

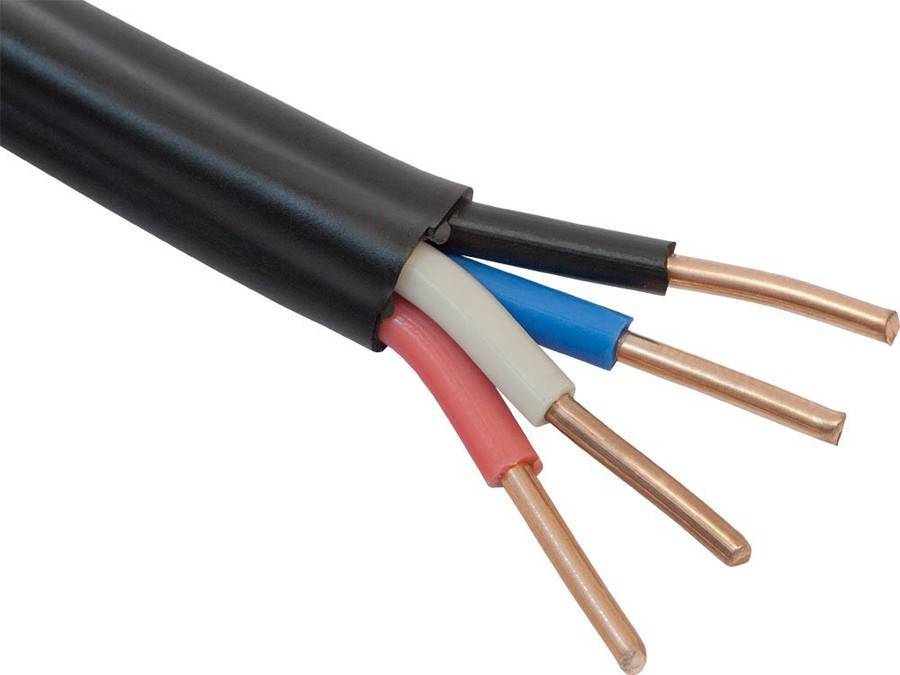

Силовые кабели используются для подключения электрооборудования к питающей сети. Если в маркировке первой буквой стоит А — например АВВГ, то жилы в нём из алюминия. Если же буквы А нет, например ВВГ, то он медный. Остальные буквы говорят нам о материалах изоляции и наличии дополнительных составляющих. ВВГ — расшифровывается, как Винил-Винил-Голый, то есть два слоя изоляции из ПВХ и голая жила.

Бронированный кабель для прокладки в земле

ВВГ 4×1.5

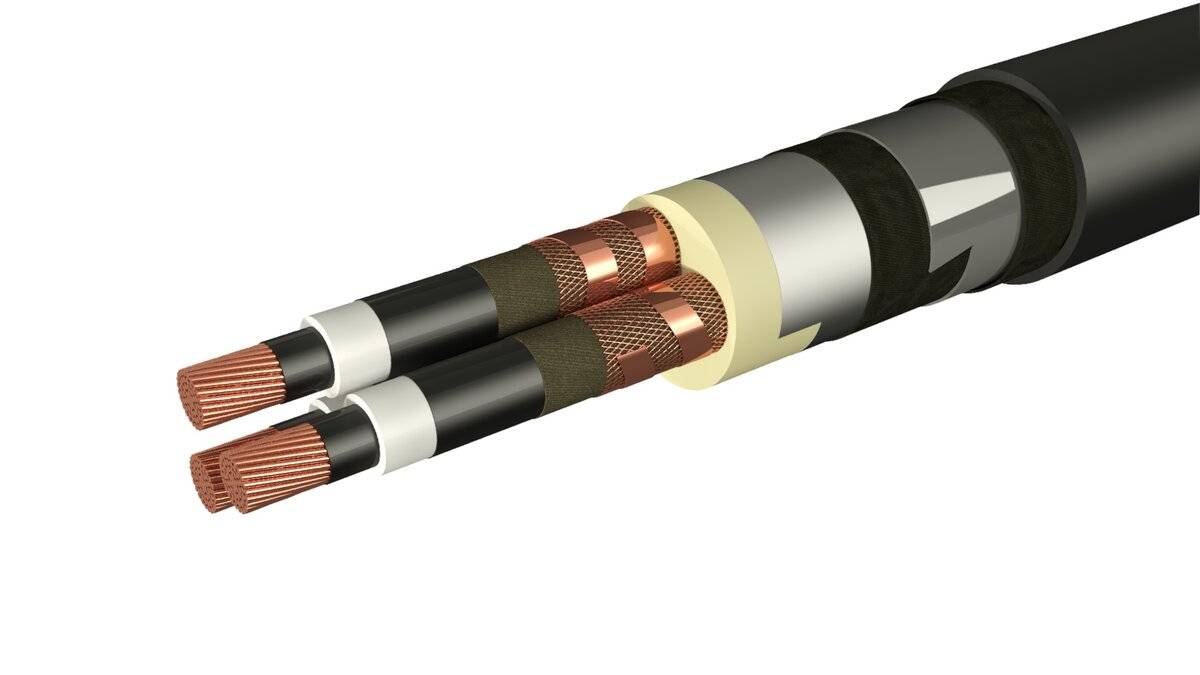

Силовой бронированный — отдельный вид изделий предназначенный для эксплуатации в сложных условиях в агрессивной срезе или при возможных механических воздействия, в том числе в грунте. Броней могут защищаться и информационные кабели. Могут быть как алюминиевыми, так и медными. В качестве примера можно привести кабель бронированный медный ВБбШв с изоляцией из сшитого полиэтилена и оболочкой из выпресованного шланга из ПВХ, и броней из стальных лент, подробнее об этом вы узнаете ниже.

Бронированный кабель для прокладки в земле

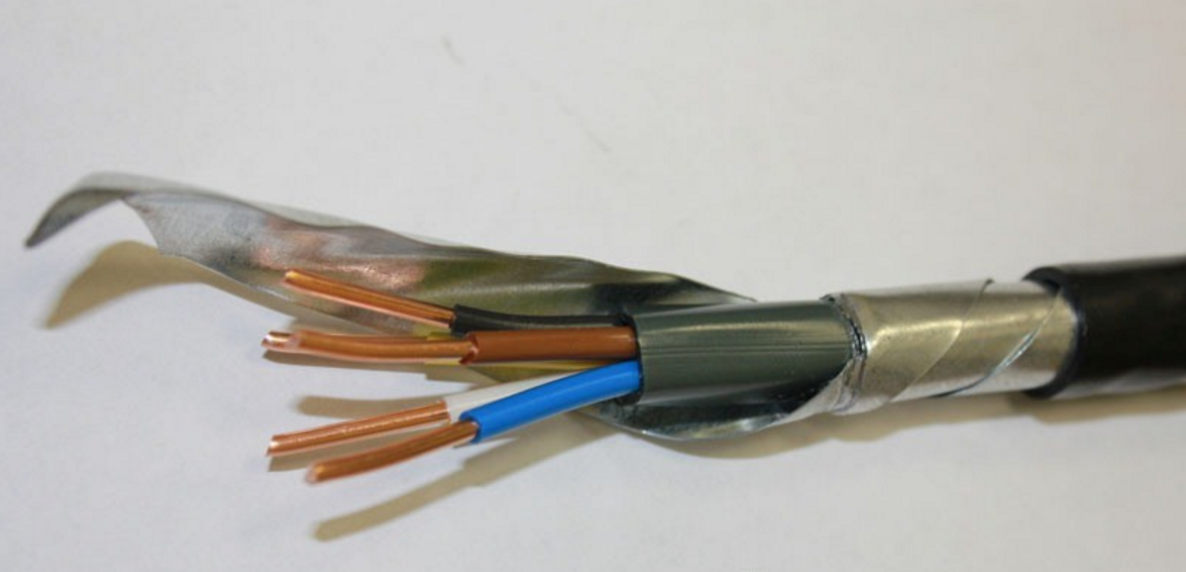

ВБбШВ с пятью жилами

Отдельное слово нужно сказать о грузонесущем геофизическом кабеле — это вид бронированных изделий применяющихся в исследовательских целях в нефте- и газодобывающей промышленности, в морских и геологических экспедициях. Носит еще одно название — каротажный.

Бронированный кабель для прокладки в земле

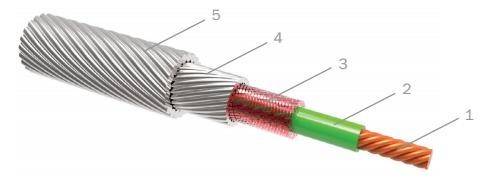

Каротажный кабель

Прокладка кабеля под дорогой

Если трасса расположена так, что проводить ее надо под дорогой, придется брать разрешение в организации, на чьем балансе находится эта дорога. Этот пункт обязателен в населенных пунктах, так как под дорогой могут находится другие коммуникации и самовольными работами их можно повредить. Если же речь идет о даче и дачном поселке, то согласовывать надо с администрацией поселка.

Прокол под дорогой делают при помощи специального оборудования

Правила прокладки кабеля под дорогой не меняются — глубина траншеи 70-80 см, песчаная подушка и засыпка, желательна прокладка в асбоцементной трубе или двустенной гофре ДКС. В общем, отличий нет, все нормы и правила такие же.

Сложности могут возникнуть при необходимости прокладки кабеля под асфальтом. Если это солидная трасса, разрушать покрытие вам вряд ли позволят, а если позволят, то восстановление асфальта — дорогое удовольствие. В этом случае тоже есть выход — есть специальное оборудование при помощи которого делают прокол под дорогой. Услуга тоже недешевая, но стоит намного меньше затрат на восстановление асфальта.

Правильная укладка кабеля

Сам кабель укладывается в траншею “змейкой”.

В СНиП 3.05.06-85 оговорено, что кабели в траншеях следует укладывать с запасом в 1-2%. Этот запас как раз-таки и обеспечивается змейкой.

Только не переборщите с изгибами.

Ошибка №7
А вот делать запас в виде колец не допускается.

Зачем вообще нужны эти лишние изгибы? Как оказывается, вовсе не для аварийного ремонта. Если КЛ уложить в идеально ровную прямую линию, то температурные деформации, которые будут сопровождать работу КЛ, рано или поздно повредят ввод.

Ошибка №8
До укладки и после укладки, не забывайте про испытание изоляции кабельных жил мегометром.

Как это правильно сделать читайте в отдельной статье.

Сверху уложенного кабеля опять засыпается небольшой слой песка.

Маркировка и основные виды кабелей для подземных линий

Несмотря на очевидные преимущества, укладка кабеля в землю сопряжена с не менее очевидными проблемами:

  • Возможностью механического повреждения линии при ведении земляных работ,
  • Промерзанием кабеля зимой при несоблюдении достаточной глубины траншеи,
  • Повреждением провода грызунами,
  • Нарушением целостности соединений при отсутствии специальных муфт,
  • Сложностью организации ремонта кабельной линии.

Избежать этого при использовании классических кабелей с ПВХ изоляцией, например, ВВГ, можно, если прокладывать их по металлической трубе. Альтернативой этому может служить бронированный кабель, между шарами изоляции которого присутствует дополнительный металлический слой.

Визуальные и практические отличия усиленного кабеля ВБбШв от простого ВВГ можно видеть на следующей иллюстрации:

Используются следующие основные виды кабеля в землю, отличающихся количеством, материалом жил, комбинацией изоляционного, бронированного слоев:

  • ВБбШв. Это силовой кабель с поливинилхлоридной изоляцией токопроводящей медной жилы, имеющий два слоя защиты: промежуточную – стальную (бронированная лента с характерным профилем сечения) и внешнюю – поливинилхлоридную в виде шланга,
  • ПвБВнг, ПвБбШв. Это группа кабелей на медных жилах с полиэтиленовой обмоткой. Первый из них имеет бронированный слой с антикоррозионным покрытием, поливинилхлоридным внешним шаром в негорючем исполнении. Во втором случае жилы имеют стальную профильную броню, а также внешний слой – поливинилхлоридный шланг.

Тонкости выбора кабелей в землю

Как уже упоминалось выше, прокладка кабеля в траншее позволяет не зацикливаться на его массе и обратить больше внимания на необходимую мощность, которую можно выбрать с запасом, на перспективу расширения. Она определяется из расчета суммарной нагрузки всех существующих потребителей (бытовой техники, приборов и т. д), а также зависит от материала и минимального сечения жилы.

Ввод кабеля в дом

Ввод в дом выполняется через стену или через фундамент.

В первом случае в стене проделывают канал и закладывают в него трубу – пластиковую или металлическую. Конец провода пропускают сквозь трубу.

Если вводят через фундамент, отверстие высверливают в нем. Затем в отверстие вставляют отрезок стальной трубы и фиксируют ее бетонным раствором. Трубу с обеих сторон изолируют негорючим материалом. Затем проводят кабель сквозь гильзу.

Проводят подводку через настил. В деревянном полу высверливают отверстие под трубу. Если пол бетонный, лучше провести кабель через стену.

Подключают провод к аппарату и проверяют функциональность сети.

Прокладка и разделка бронированного кабеля

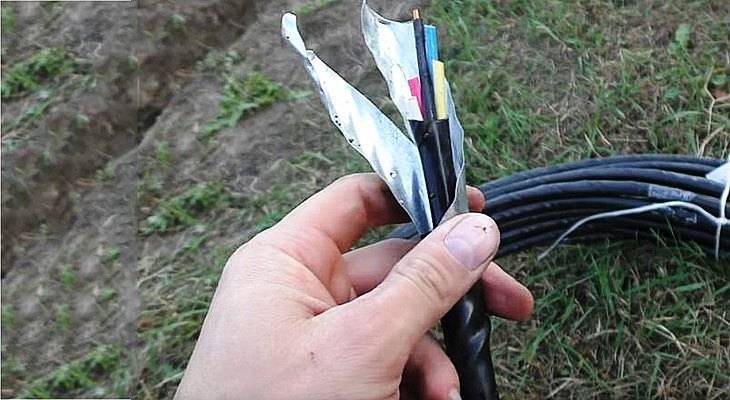

Разделка бронированного кабеля не так проста как у обычного. Дело не закончится как всегда простым срезанием изоляции. Для правильной разделки необходимо оголить концы кабеля и снять слои изоляции и брони на такие длины, чтобы получить надежную конструкцию пригодную для установки муфт.

Вам потребуются ножницы для резки металлических лент, они пригодятся и для толстых слоев изоляции, хотя она поддастся и монтажному ножу. Также станет полезной ножовка по металлу, пассатижи для снятия экрана и бронелент. Режут бронированные кабели ножницами НС (секторные). Они нужны для вырезания дефектных участков, отрезания лишней длины от концов.

Длины концов кабеля после разделки могут быть указаны в инструкции или документации к муфтам или специальным таблицам из соответствующей литературы.

Важно:

Разделка кабеля заключается в поступенчатом снятии защитных покровов — слоев изоляции, брони, обмоток, экранов. Каждая из ступеней отличается по длине от конца кабеля, а край покрова на этой ступени фиксируется бандажом из стальной проволоки.

На картинке показаны ступени разделки, а в таблице длины, соответствующие различным сечениям кабеля в мм. Это только один из примеров, в реальности это зависит от типа кабеля и вида соединительной или концевой муфты, однако на эти данные можно ориентироваться.

Популярные статьи  Обзор дрели Makita 6413

Сечение жил, кв.мм

Длина, мм

А

Б

О

П

И

Г

10-35

295

125

35

20

115-Г

35

50-95

365

135

35

20

175-Г

45

120-185

420

155

35

20

210-Г

50

240

455

160

35

20

250-Г

55

Разделка бронированного кабеля происходит по ступеням

Расшифровка обозначений:

  1. — наружный защитный покров.
  2. — броня.
  3. — свинцовая оболочка.
  4. — поясная изоляция.
  5. — фазная изоляция (жил).
  6. — жилы.
  7. — бандаж из проволоки.
  8. — бандаж из проволоки.

Какой кабель прокладывать

Монтаж кабеля в земле можно сделать двумя способами:

без какой-либо защиты (используя бронированные марки КЛ)

в трубах или специальной гофре

Сначала рассмотрим первый способ. Здесь применяется как правило, кабель с ленточной броней – ВБбШв или АВБбШв.

Вовсе не обязательно использовать бронь типа ААБл, ААШВ, где идет цельная литая защитная оболочка из алюминия. Это могут быть просто ленты, перекрывающие друг друга внахлест.

Бронь в данном случае защищает не столько от внешнего воздействия (кто-то начал копать там, где нельзя этого делать), сколько от деформации и усилий тяжения при пучении грунта.

Ошибка №1
Ни в коем случае не закапывайте в землю без защиты обычные марки кабеля для домашней проводки.

То же самое относится и к проводу СИП. Его нельзя укладывать в землю даже в трубах.

Сечение кабеля выбирайте согласно подключенной нагрузки, но не менее 10мм2 по меди или 16мм2 по алюминию.

Нередко на ютубе можно встретить ролики, где используется медный КЛ с жилами 6мм2 или алюминий 10мм2. Объясняется это якобы малым количеством эл.приборов в доме или на даче.

По нагрузке вам этого может быть и хватит, а вот по соблюдению требований минимального сечения PEN-проводника, у вас будет нарушение. При однофазном питании кабель должен быть трехжильным, при трехфазке – пятижильным.

Проект трассы подземного кабеля

План трассы от столба к строению владелец получает вместе с проектом подключения к электросетям, а вот разводку по участку к бане, гаражу и другим объектам он выполняет самостоятельно. Самым экономным вариантом является прокладка кабеля по прямой, но в реальности это редко осуществимо, так как придется обходить различные препятствия. При разработке плана разводки подземного кабеля по участку необходимо выполнять следующие правила.

  1. По возможности исключить пересечение с другими коммуникациями. Если удается этого сделать, то кабель без защитной оболочки необходимо располагать на расстоянии не ближе 0.5 м от газовых, водопроводных и канализационных труб. При укладке проводника в кожух это расстояние сокращается до 0.25 м. При пересечении с другим электрическим кабелем этот параметр составляет 15 см.
  2. Необходимо обходить места парковки автомобилей и заезда автотранспортной техники. Если это условие соблюсти не удается, то необходимо увеличить глубину траншеи или пропустить кабель через защитный футляр. Крупные деревья и кустарника следует обходить стороной. При прохождении трассы вдоль фундамента расстояние от него должно быть не менее 60 см.

В итоге план прокладки кабеля будет соответствовать ломаной линии, а не прямой. Разметку траншеи лучше всего выполнять струйкой песка или колышками. После подготовительных работ необходимо еще раз проверить план на соответствие нормам и перенести его на бумагу, с привязкой ко всем объектам на участке и подземным коммуникациям.

Этот чертеж впоследствии пригодится при строительстве новых объектов, перепланировке участка, а также в случае возникновения необходимости проведения ремонта подземной линии электропередачи, что может случиться при несоблюдении технологии прокладки электрического кабеля в земле или в других форс-мажорных обстоятельствах. План разработан, перенесен на бумагу — пора приступать к основным работам!

Выбор кабеля для подземного ввода электричества

Ввод электричества может выполняться 2 путями: воздушным или подземным.

Воздушный вариант недорог в исполнении, однако основная часть кабеля при этом остается на виду. При прокладке под землей снижается вероятность повреждения проводов. Такой метод надежней, но и дороже.

Кабель для прокладки в земле выбирают с учетом количества потребителей и условий эксплуатации. Берут именно кабель, то есть линию, состоящую из нескольких проводников с собственной изоляцией и защитной оболочкой.

Для прокладки под землей требуется вариант с бронированной оболочкой из металлической ленты. Хотя прочность такой оболочки высокая, бронекабель рекомендуют укладывать в пластиковой гофре или асбестовых трубах, чтобы снизить вероятность повреждений.

Чаще всего применяют кабели типа АВБбШв и ВБбШв.

  • АВБбШв – бронированный кабель для прокладки в земле с алюминиевыми проводами в изоляции ПВХ. Бронированная оболочка изготовлена из оцинкованной стали, внешняя – из поливинилхлорида. Жилы могут быть цельными или представлять собой скрутку из проводов меньшего диаметра. Кабель применяют для сетей с напряжением до 3 кВт. Стандартный срок эксплуатации – 30 лет.
  • ВБбШв – имеет сходную конструкцию, но вместо алюминиевых проводов используются медные. Такой вариант чаще применяют для наружной проводки по бетонным ограждениям и стенам.

Как рассчитать сечение

Подбирать сечение кабеля «на глаз» нельзя, так как проводнику присуще некоторое сопротивление. Ток, проходя по проводу, нагревает его. Чем меньше площадь поперечного сечения кабеля, тем выше его сопротивление. Соответственно, тем сильнее нагревается проводник и тем быстрее выйдет из строя.

Рассчитывают кабель по мощности.

Определяют суммарную мощность всех используемых приборов и тип напряжения – на 220 В или 350 В.

Выбирают силовой кабель – с медными или с алюминиевыми жилами, а также тип проводки – закрытый или открытый.

Суммируют мощность всех аппаратов с учетом возможности одновременного включения. То есть складывают все мощности и умножают на коэффициент сопротивления. Последний рассчитывают так:

  • 1 прибор включен – коэффициент равно 1;
  • 3–4 прибора – 0,8;
  • 5–6 – 0,74;
  • более 6 – 0,7.

Умножают результат на коэффициент запаса – 1,15–1,2. Он учитывает возможность включения новых аппаратов.

Можно рассчитать сечение иначе, например, по длине, если владелец точно определил, сколько метров проводки ему требуется. В этом случае вычисляют номинальную силу тока по формуле:

  • I = (P ·Кс) / (U · cos ϕ);
  • P – суммарная мощность всех приборов;
  • K – коэффициент одновременного включения равный 0,75;
  • U – 220 В.

Затем рассчитывают сечение проводки по формуле:

R = ρ · L/S.

Учитывают потерю напряжения по длине – R = dU/I, и определяют минимальное сечение кабеля. Так как используются многожильные провода, результат делят на число жил, и по этому показателю выбирают в таблице вариант, наиболее близкий.

Валера

Голос строительного гуру

Задать вопрос

При необходимости сечение рассчитывают по силе тока

При этом важно учесть тип электросети – одно- или трехфазная. В последнем случае допускается подключение и однофазных и трехфазных потребителей, а сами вычисления ведут по наиболее перегруженной жиле

Преимущества бронированных кабелей

Что касается преимуществ бронированных кабелей, то они следующие:

  1. Огромная прочность и устойчивость к механическим нагрузкам.
  2. Минимальные требования к местам хранения.
  3. Долгая спецслужба (до 60 лет).
  4. Устойчивость к перепадам температур, а также возможность работы при температурах от +55 до -60 по Цельсию.
  5. Надежность и простота в обслуживании.
  6. Широкий диапазон применения.
  7. Большой выбор продукции.
  8. Защита от коррозии и влаги

Полезные советы
Схемы для подключения
Принципы работы устройств
Главные понятия
Счетчики от Энергомера
Меры предосторожности
Лампы накаливания
Видеоинструкции для мастера
Проверка мультиметром

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Маркировка проводов по цветам.
Цвета проводов в электрике: типовая маркировка + разбор нюансов
Бронированный кабель для прокладки в земле
