Прежде чем перейти к основной теме нашей статьи, давайте разберемся, какие вообще кабели бывают.

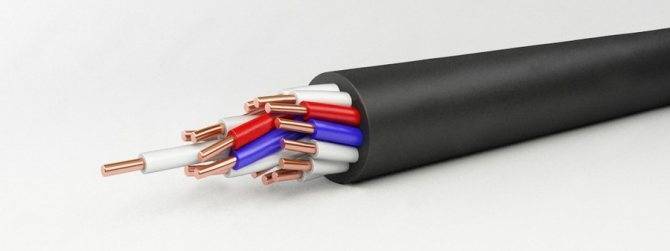

Контрольные кабели — обычно состоят из набора жил от пары до нескольких десятков. Используются для сборки цепей управления и подключения групп датчиков и исполнительных механизмов. Может быть экранирован — это поможет избежать помех и придаст дополнительную прочность изделию. Пример такого кабеля — КВВГ — медный с ПВХ-изоляцией. Вначале маркировки таких кабелей обычно стоит буква К.

Кабель ВБбШвнг

КВВГ

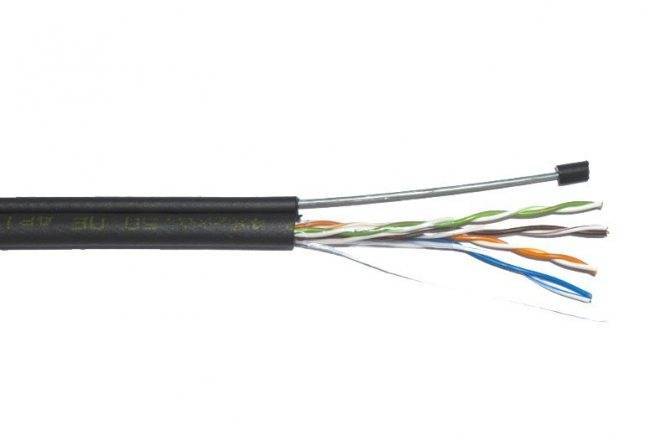

Информационные и сигнальные кабели. К ним относится витая пара, оптоволоконные. Оптоволокно может быть одномодовым и многомодовым, в зависимости от предназначения и конструкции. Телефонная «лапша» тоже относится к этому классу. Витая пара может дополняться экранами и защитными оболочками, как и другие виды кабельных изделий.

Кабель ВБбШвнг

Бронированная витая пара для внешней прокладки самонесущая

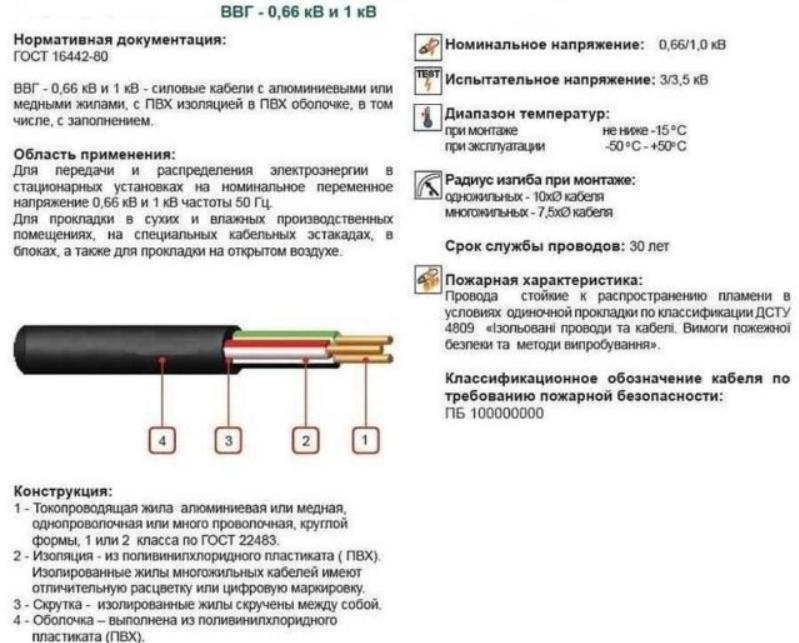

Силовые кабели используются для подключения электрооборудования к питающей сети. Если в маркировке первой буквой стоит А — например АВВГ, то жилы в нём из алюминия. Если же буквы А нет, например ВВГ, то он медный. Остальные буквы говорят нам о материалах изоляции и наличии дополнительных составляющих. ВВГ — расшифровывается, как Винил-Винил-Голый, то есть два слоя изоляции из ПВХ и голая жила.

Кабель ВБбШвнг

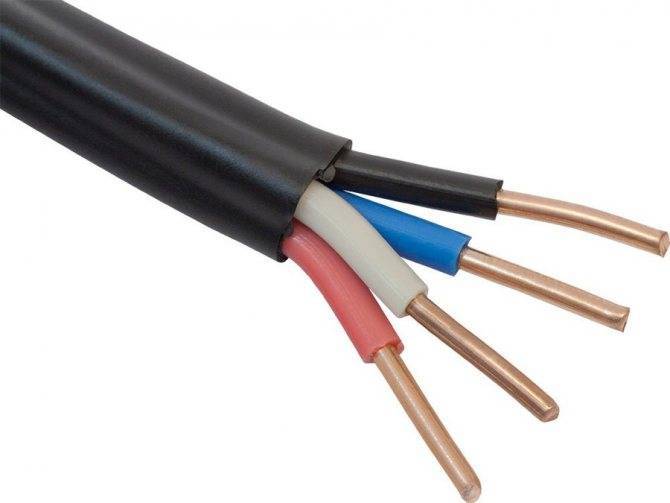

ВВГ 4×1.5

Силовой бронированный — отдельный вид изделий предназначенный для эксплуатации в сложных условиях в агрессивной срезе или при возможных механических воздействия, в том числе в грунте. Броней могут защищаться и информационные кабели. Могут быть как алюминиевыми, так и медными. В качестве примера можно привести кабель бронированный медный ВБбШв с изоляцией из сшитого полиэтилена и оболочкой из выпресованного шланга из ПВХ, и броней из стальных лент, подробнее об этом вы узнаете ниже.

Кабель ВБбШвнг

ВБбШВ с пятью жилами

Отдельное слово нужно сказать о грузонесущем геофизическом кабеле — это вид бронированных изделий применяющихся в исследовательских целях в нефте- и газодобывающей промышленности, в морских и геологических экспедициях. Носит еще одно название — каротажный.

Кабель ВБбШвнг

Каротажный кабель

Силовой кабель ВБбШв: подробное описание и назначение

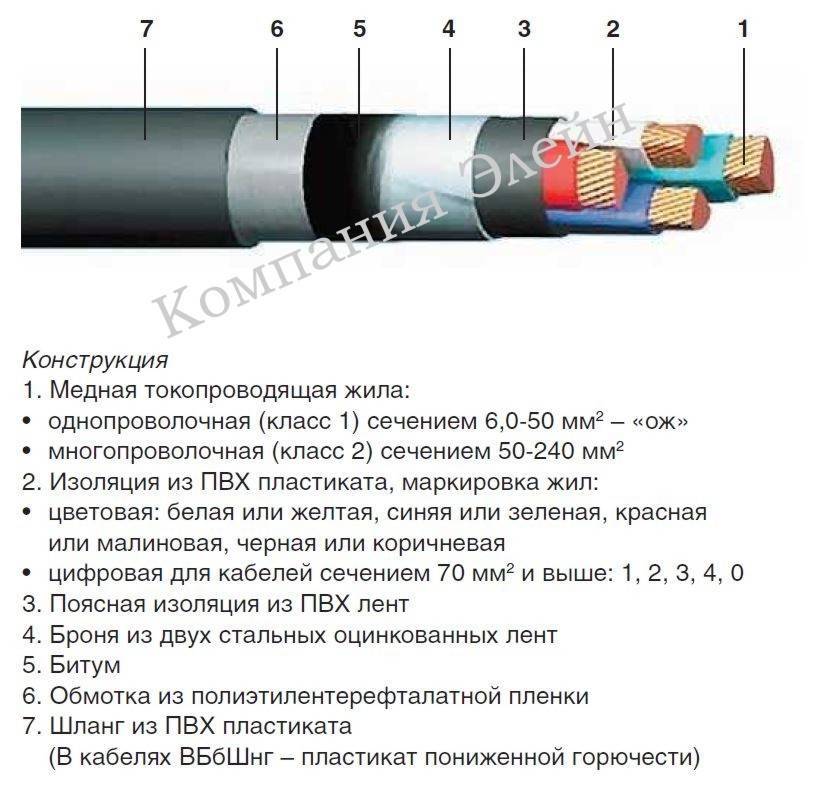

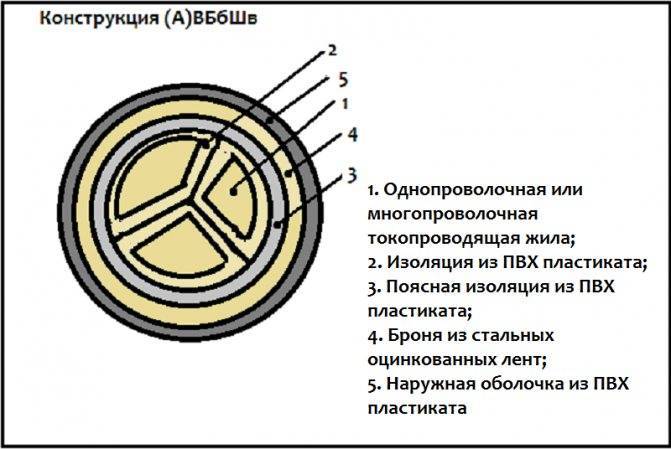

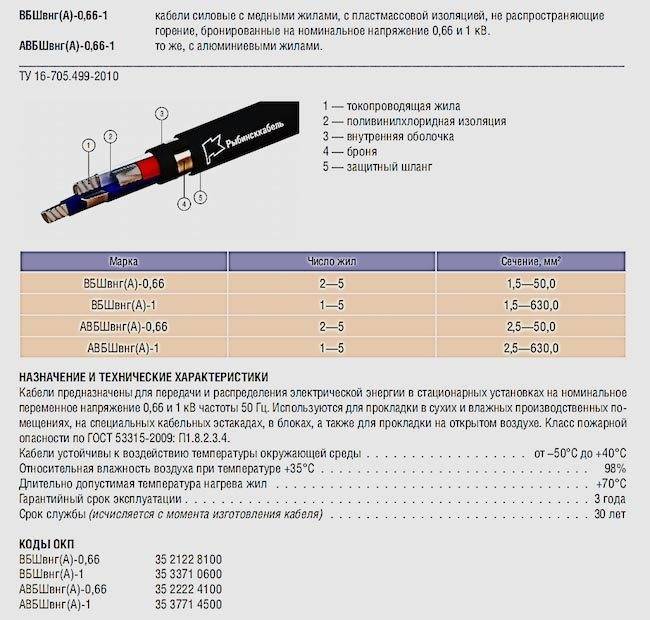

Конструкция кабеля ВБбШв

Силовой кабель ВБбШв имеет токопроводящую жилу из мягких медных жил. В кабеле типа АВБбШв токопроводящие жилы аллюминевые, о чем говорит буква «А» в маркировке кабеля. Жила кабеля ВБбШв может иметь круглую или секторную форму.

Начиная от сечения кабеля 16 мм2 ,каждая жила выполняется многопроволочной. Две, три или четыре жилы кабеля скручены. Жилы трех и четырех жильного кабеля ВБбШв делаются одинакового сечения. Нулевая жила кабеля может иметь сечение на шаг ниже, чем основные жилы.

Изоляция жил кабеля ВБбШв сделана из ПВХ пластикатора.

Общая оболочка кабеля сделана из светотермостойкого ПВХ пластиката. Все жилы кабеля ВБбШв имеют различную расцветку изоляции. Заземляющая жила двухцветная, желто-зеленой расцветки.

Между изоляцией проводников и общей изоляцией кабеля ВБбШв заполнена лентами поясной изоляцией изготовленной из ПВХ пластиката. Отличительной особенностью кабеля ВБбШв является его бронепокров, о чем говорит буква « Б» в маркировке кабеля.

Броне-покров кабеля марки ВБбШв сделан из двух спиральных стальных оцинкованных лент. Наружный покров кабеля ВБбШв сделан из поливинилхлоридного пластиката, изготовленного в виде шланга.

Назначение кабеля ВБбШв

Силовой кабель ВБШв предназначен для передачи и распределения электрической энергии в электрических сетях переменного тока напряжением 660Вольт и 1000 Вольт, частотой 50 герц.

Прокладывается кабель ВБбШв в траншеях (в земле) и открытом воздухе. Кабель ВБбШв устойчив к механическим повреждениям, но « не терпит» длительного механического растяжения.

Во взрывоопасной и пожароопасной зонах используются кабель ВБбШвнг-LS. Этот кабель с буквами «LS» в маркировке не поддерживает горение, имеет малое выделением дымо — и газовыделение.

Технические характеристики кабеля ВБбШв

Номинальное напряжение 0,66, 1 и 6 кВ
Минимальная температура прокладки кабеля без предварительного подогрева -15 оС
Минимальная температура прокладки кабеля без предварительного подогрева -15 оС
Максимальная температура нагрева жил при коротком замыкании 160 °С (4 сек.)
Относительная влажность воздуха при температуре до +35оС до 98%
Длительно допустимая температура нагрева жил кабелей при эксплуатации +70оС
Строительная длина кабелей для номин. сечений основных жил:
  • до 16 мм²
  • 25 – 70 мм²
  • 95 мм² и выше
  1. 450 м
  2. 300 м
  3. 200 м
Прокладка и монтаж кабелей без предварительного подогрева не ниже -15оС
Минимальный радиус изгиба при прокладке:
— кабелей одножильных — кабелей многожильных 10 наружных диаметров 7,5 наружных диаметров
Гарантийный срок эксплуатации 5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления
Срок службы 30 лет
Количество жил х сечение, мм2 Наружный диаметр, мм Масса кабеля без упаковки, кг/км Строительная длина
Кабель ВБбШв до 1 кВ
вббшв 1х50 20 881 не менее 300 м
вббшв 2х10 17.6 626 не менее 450 м
вббшв 3х16 23,7 1237,7 не менее 450 м
вббшв 3х25 27,7 1778,3 не менее 300 м
вббшв 3х35 29,3 1991,3
вббшв 3х50 33,3 2542,3
вббшв 3х70 36,9 3316,5
вббшв 3х95 41,0 4348,0 не менее 200 м
вббшв 3х120 43,7 5252,0
вббшв 3х150 47,9 6301,6
вббшв 3х185 52,2 7632,9
вббшв 3х240 58,1 9788,3
вббшв 4х16 23,8 1250,0 не менее 450 м
вббшв 4х25 27,8 1829,6 не менее 300 м
вббшв 4х35 30,1 2310,6
вббшв 4х50 33,3 2778,5
вббшв 4х70 37,0 3644,3
вббшв 4х95 41,0 4782,2 не менее 200 м
вббшв 4х120 43,7 5712,5
вббшв 4х150 47,9 7055,2
вббшв 4х185 52,3 8468,8
вббшв 4х240 58,3 10959,1
вббшв 5х10 23,1 1102,2 не менее 450 м
вббшв 5х16 26,0 1497,7
вббшв 5х25 30,9 2180,0 не менее 300 м
вббшв 5х35 33,6 2769,1
вббшв 5х50 37,1 3395,8
вббшв 5х70 40,8 4491,3
вббшв 5х95 45,2 5853,5 не менее 200 м
вббшв 5х120 49,7 7183,7
вббшв 5х150 53,1 8727,5
вббшв 5х185 58,0 10513,7
вббшв 5х240 65,6 13775,0
  • ГОСТ 16442-80,
  • ТУ 3500-002-46600751-2003

Технические характеристики

Технические характеристики кабеля ВБбШвнг:

период работы тридцать лет;
период работы по гарантии 5 лет с момента начала работы;
тестирование при номинальном напряжении 660 В – 3000 В и 1000 В – 3500 В;
влажность 98% при +35 градусах;
вес 0,28-12,9 кг в зависимости от сечения (3*1,5-5*240);
радиус гиба для 1-жильных 10 диаметров, для 2-, 3-, 4-, 5-жильных 7,5 диаметров;
температура при монтаже минимум -15 градусов;
рабочая температура -50/+50 градусов;
аварийное время работы 8 часов/сутки, 1000 часов на весь период;
температура жил при аварийном режиме максимум +80 градусов.
Популярные статьи  Распределительная коробка для электропроводки

Сопротивление жил соответствует Госстандарту 22483, и составляет при +20 градусах:

  • 7 МОм/км – при площади 10-240 мм2;
  • 9 МОм/км – 6 мм2;
  • 10 МОм/км – 4 мм2;
  • 12 МОм/км – 1,5-2,5 мм2.

Сферы применения

Кабель КГН

В первую очередь, провод класса ВБбШв нужен для укладки его в грунт или другую агрессивную среду. Благодаря нескольким степеням защиты, проводник находится в безопасности, ему не страшны подвижки грунта и давление дорожного полотна. Благодаря своей гибкости, допускается выполнять повороты в канале в нужном направлении вплоть до 180 градусов, что очень удобно при монтаже междуквартального электроснабжения.

Также его можно использовать для прокладки линии открытого типа с применением ЖБЗ опор. Такой метод применяется редко, так как общий вес провода весьма значителен, что оказывает избыточное давление на опоры и подвесы. Чаще всего данное изделие применяют в системах электрического снабжения метрополитена, в шахтах горной выработки и другой местности с нестабильным грунтом и агрессивной средой.

Существует отдельный вид проводников, жилы которых в корне отличаются от токопроводящих, к таким относится оптоволокно. В указанных изделиях вместо медной или алюминиевой проволоки посередине находится специальная линия волокна, которая сплетена в несколько слоев и исполняет функции по передаче информации по слаботочному электромагнитному полю. Чаще всего подобные изделия используются в сетях интернет, телефонии, при их наружном монтаже.

Для помещений, требующих повышенный уровень пожарной безопасности, рекомендуется применять кабель данной маркировки с оболочкой, не поддерживающей горение. Такое покрытие в случае возникновения пожара не позволит огню распространиться, а также обеспечит здание аварийным питанием.

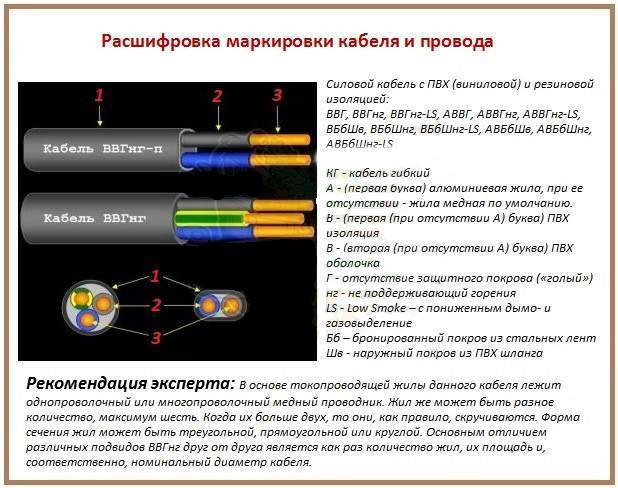

Особенности маркировки

Любой силовой кабель – это макро конструкция, состоящая из следующих основных компонентов:

  1. Токопроводящая жила. Это медный либо алюминиевый провод, имеющий круглое или секторное сечение. При этом совсем не обязательно они должны быть цельными – часто используются наборные жилы из большого количества проводков мелкого сечения. Такой подход позволяет снизить возникающие поверхностные токи Фуко, вызывающие местный перегрев провода. Секторный вариант используется при наличии двух и более жил в кабеле. Он позволяет лучше заполнить внутренний объем кабеля, и при одинаковом внешнем диаметре получить большее сечение/мощность в сравнении с круглыми жилами. Естественно это отразится на весе. Это наглядно продемонстрировано на следующей иллюстрации:
  2. Изоляция жил. Полимерный материал, предотвращающий прямой контакт жил между собой и с внешним пространством,
  3. Дополнительна оболочка. Слой полимерного или металлизированного материала, покрывающий изолированные жилы и выполняющий специфические функции,
  4. Внешняя оболочка. Это наружный слой кабеля, используемый для защиты внутренних компонентов и их компактного размещения. В зависимости от материала, требований производителя и потребителя, также способен выполнять разные дополнительные функции.

На этом принципе и строится маркировка любых силовых кабелей. То есть, базовое обозначение должно состоять из трех-четырех групп символов, а все остальные будут указывать на дополнительные свойства или функции. Рассмотрим эту схему на примере упомянутых выше марок кабельной продукции.

Особенности маркировки

Любой силовой кабель – это макро конструкция, состоящая из следующих основных компонентов:

  1. Токопроводящая жила. Это медный либо алюминиевый провод, имеющий круглое или секторное сечение. При этом совсем не обязательно они должны быть цельными – часто используются наборные жилы из большого количества проводков мелкого сечения. Такой подход позволяет снизить возникающие поверхностные токи Фуко, вызывающие местный перегрев провода. Секторный вариант используется при наличии двух и более жил в кабеле. Он позволяет лучше заполнить внутренний объем кабеля, и при одинаковом внешнем диаметре получить большее сечение/мощность в сравнении с круглыми жилами. Естественно это отразится на весе. Это наглядно продемонстрировано на следующей иллюстрации:
  2. Изоляция жил. Полимерный материал, предотвращающий прямой контакт жил между собой и с внешним пространством,
  3. Дополнительна оболочка. Слой полимерного или металлизированного материала, покрывающий изолированные жилы и выполняющий специфические функции,
  4. Внешняя оболочка. Это наружный слой кабеля, используемый для защиты внутренних компонентов и их компактного размещения. В зависимости от материала, требований производителя и потребителя, также способен выполнять разные дополнительные функции.

На этом принципе и строится маркировка любых силовых кабелей. То есть, базовое обозначение должно состоять из трех-четырех групп символов, а все остальные будут указывать на дополнительные свойства или функции. Рассмотрим эту схему на примере упомянутых выше марок кабельной продукции.

Конструктивные параметры

Число жил в кабелях, диапазон номинальных сечений жил и номинальные напряжения указаны в таблице.

Число жил Номинальное сечение жилы, мм2
Номинальное напряжение кабеля, кВ
0,66 1 3 6
2,3 и 4 4-50 6-240 6-240
3 35-240

Для четырехжильных кабелей наибольшее номинальное сечение жил — 185 мм2.

Кабели на напряжение 3 и 6 кВ изготовляют только трехжильными. Двухжильные кабели должны иметь жилы одинакового сечения. Трех-, четырех- и пятижильные кабели должны иметь все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую). Шестижильные кабели должны иметь четыре жилы равного сечения и две жилы меньшего сечения.

Номинальные сечения нулевых жил (меньшего сечения) и жил заземления должны соответствовать указанным в таблице.

Номинальные сечения жил, мм2

Основные 1,5 2,5 4 6 10 16 25 35 50 70 95 120 150 185 240
Нулевые 1,5 1,5 2,5 4 6 10 16 16 25 35 50 70 70 95 120
Заземления 1,0 1,5 2,5 2,5 4 6 10 16 16 25 35 35 50 50 70

Токопроводящие жилы могут быть однопроволочными и многопроволочными в соответствии с таблицей и должны соответствовать классам 1 и 2.

Наименование жилы Номинальное сечение жилы, мм2
круглой фасонной
медной алюминиевой медной алюминиевой
Однопроволочные жилы 1,0-50 2,5-240 25-50 25-240
Многопроволочные жилы 16-240 25-240 25-240 25-240

Токопроводящие жилы одножильных кабелей всех сечений и многожильных кабелей сечением до 16 мм2 должны быть круглой формы. Токопроводящие жилы кабелей с поясной изоляцией сечением 25 мм2 и более должны быть секторной или сегментной формы.

Радиус закругления однопроволочных секторных жил должен быть не менее 0,5 мм.

Допускается изготовление кабелей с жилами сечением до 50 мм2 круглой формы.

Популярные статьи  как выбрать варочную панель электрическую встраиваемую

Токопроводящие жилы изолируются в зависимости от марки ПВХ-пластикатом или полиэтиленом. Действующим стандартом предусмотрено выполнение изоляции из сшитого полиэтилена (обозначение Пв).

Изолированные жилы многожильных кабелей должны иметь отличительную расцветку. Изоляция нулевых жил должна быть голубого (светло-синего) цвета.

Изоляция жил заземления должна быть двухцветной (зелено-желтой расцветки), при этом один из цветов должен покрывать не менее 30 и не более 70% поверхности изоляции, а другой — остальную часть.

Цветовая маркировка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм.

Допускается маркировка изолированных поливинилхлоридным пластикатом жил цифрами, начиная с нуля. Маркировка цифрами производится тиснением или печатанием. Высота цифр — не менее 4,0 мм. Расстояние между цифрами не должно быть более 35 мм.

Изоляция одножильных кабелей может быть любого цвета.

Толщины изоляции кабелей, мм

Номинальное напряжение, кВ Номинальное сечение жилы, мм2 Изоляция из полиэтилена или поливинилхлоридного пластиката Изоляция из сшитого полиэтилена
0,66 1-2,5 0,6 0,7
4 и 6 0,7 0,7
10 и 16 0,9 0,7
25 и 35 1,1 0,9
50 1,3 1,0
1 1-2,5 0,8 0,7
4-16 1,0 0,7
25 и 35 1,2 0,9
50 1,4 1,0
70 1,4 1,1
95 1,5 1,1
120 1,5 1,2
150 1,6 1,4
185 1,7 1,6
240 1,9 1,7
3 6-240 2,2 2,0
6 10-240 3,0 -для полиэтилена 3,0
3,4 — для поливинилхлоридного пластиката

Скрученные изолированные жилы должны иметь заполнение промежутков между ними.

Допускается изготовление кабелей без лент поверх скрученных изолированных жил при условии сохранения подвижности изолированных жил и возможности отделения без повреждения оболочки от изоляции.

Поясная изоляция должна быть выпрессована из материала изоляции или из поливинилхлоридного пластиката или наложена обмоткой или продольно лентами из полиэтилентерефталатной пленки, поливинилхлоридного пластиката или другого равноценного материала.

Для кабелей на напряжение до 3 кВ включительно допускается поясная изоляция из двух лент полиэтилентерефталатной пленки и двух лент крепированной бумаги.

Номинальные толщины оболочек из ПВХ-пластиката должны соответствовать категории Обп-2

Справочные значения наружных диаметров и масс кабелей отдельных типоразмеров указаны в таблицах

С учетом значительных допусков реальные значения могут отличаться на 5-10% в меньшую или большую сторону.

На пластмассовой оболочке или защитном шланге не более чем через каждые 300 мм должен быть нанесен отличительный индекс завода-изготовителя и год выпуска кабеля.

ВБбШв

ВБбШв – прочный и надежный силовой кабель, бронированный. Данная аббревиатура на сегодняшний день неактуальна и считается устаревшей. После ввода нового ГОСТа в 2011 году его название было изменено на ВБШв. Этот момент не повлиял на саму конструкцию и ее технические показатели. Все характеристики были сохранены и по текущий момент времени остаются прежними.

Расшифровка маркировки ВБШв:

  • Как и любая другая аббревиатура, ВБШв имеет свою расшифровку.
  • В – наличие изоляционного покрытия из специального пластика поливинилхлоридного.
  • Б – наличие бронированного покрытия, которое обеспечено посредством специальных лент из стали оцинкованной.
  • Шв – наличие специального пластикового покрытия.

Стоимость ВБбШв имеет прямую зависимость от цены материалов, из которых продукт был изготовлен. Цены на продукцию указаны в прайс-листе, размещенном на сайте компании. мы предоставляем гибкую скидочную систему. Подробную информацию относительно окончательной стоимости кабеля данной марки следует уточнять у сотрудника компании.

Купить спецпродукцию можно двумя способами – за наличные деньги и путем перечисления со счета на счет. Ассортимент, который есть на складе, отгружается на протяжении одного рабочего дня после зачисления денежных средств. Сроки доставки заказных моделей нужно уточнять у наших сотрудников.

Технические характеристики кабеля ВБбШв:

  • Температурный режим, при котором допускается возможность эксплуатировать кабель, составляет от минус сорока девяти до плюс сорока девяти градусов Цельсия.
  • Допустимые показатели влажности – не выше девяноста семи процентов.
  • Температура, при которой допускаются монтажные работы без подогрева, не должна опускаться ниже, чем минус четырнадцать.
  • Допустимые усилия тяжения во время прокладки – не больше 50 Н/мм2.
  • Эксплуатационный срок продукта – до тридцати лет от момента его производства.

Конструкция кабеля ВББШВ:

Кабель бронированный рассматриваемой марки характеризуется стандартным строением. В его состав входит несколько элементов.

  • Жила – изготовлена из высококачественной меди. Может быть одно- и многопроволочной. Согласно ГОСТа относится к первому или второму классу.
  • Изоляционное покрытие – традиционное, пластиковое.
  • Покрытие внутреннее – пластиковое, поливинилхлоридное.
  • Наружное покрытие – пластиковое, поливинлхлоридное.
  • Бронировочное покрытие обеспечивается при помощи специальных лент, сделанных из высококачественной стали.

Применение кабеля ВБбШв:

Предназначение этого вида продукта не отличается от других аналогичных продуктов. ВБбШв необходим, чтобы обеспечить распределение электричества в оборудовании стационарного назначения разного типа при частоте шестьдесят Герц и напряжении до тысячи Вт. В случае осуществления групповой прокладки в обязательном порядке должны применяться огнезащитные средства.

— прайс-лист, актуальные цены, купить из наличия на складе и под заказ, доставка по РФ

ПвБбШв или полиэтилен против ПВХ

Отдельного внимания в этом списке заслуживает кабель ПвБбШв у которого базовая изоляция жилы выполнена из вулканизированного полиэтиленового материала. Как и остальные предшественники может одно- и многожильным (от 2 до 4). Сечение отдельной жилы ПвБбШв может меняться в диапазоне от 4 до 240 мм2. Вес погонного метра кабеля меняется от 0,44 до 8,69 кг для типоразмеров 2×6 и 4×240. При этом максимальный внешний диаметр составляет 54,2 мм.

ПвБбШв может применяться в достаточно сложных климатических условиях, в помещениях с разным уровнем коррозионной активности среды, возможности механических повреждений. Это автоматически означает, что производитель ПвБбШв закладывает него возможность прокладки в земле, в специально оборудованных траншеях.

Температурные режимы работы ПвБбШв на номинальных, аварийных и критических (КЗ) токах также мало чем отличаются от предыдущих модификаций.

Силовые кабеля типа ПвБбШв или ВБбШвнг можно применять в достаточно широких климатических и физико-технических рамках, что делает их практически незаменимыми и довольно универсальными продуктами.

Как проложить в земле

Марки кабеля для прокладки в земле мы рассмотрели выше, многие из них подходят и для прокладки по дну водоемов. Давайте рассмотрим чем особенности и опасности прокладки кабеля под землей:

  1. Корни деревьев, зачастую не представляют особой опасности, но всё же воздействуют на линию негативным образом.
  2. Движение грунта, в особенности содержащихся в грунте камней, кусков строительного мусора.
  3. Возможность повреждения при «раскопках» коммуникаций другими службами или при копке фундаментов для будущих зданий.

От этих факторов в какой-то мере защищает броня, иногда дополнительно кабель укладывают в защитную трубу, например ПНД или гофрированную.

Популярные статьи  сравнение ламп накаливания и энергосберегающих и светодиодных

Кабель в земле должен быть проложен без натяжения, свободно, возможно небольшими изгибами. В траншею перед укладкой линии подсыпается подушка из песка, она даст дополнительную защиту

Кабель засыпают грунтом, через небольшое расстояние (20-30 см выше) прокладывают сигнальную ленту яркого цвета, сейчас производятся и яркие ленты с надписями типа «ОСТОРОЖНО КАБЕЛЬ!»

Перед закапыванием и после проверяют линию на наличие КЗ, так как во время строительных работ возможны повреждения изолирующих.

Цена, наличие

Внимание, уточняйте цену и наличие по телефонам филиала в Вашем регионе. Москва +7

Москва +7

Санкт-Петербург +7

Екатеринбург +

Краснодар +

Нижний Новгород +

Телефоны в других регионах

Количество и сечение жил, шт х кв.мм Заказать Наружный диаметр, мм Масса кабеля, кг/км
ВББШВнг-1 2х1,5 Заказать 11,9 243
ВББШВнг-1 2х2,5 Заказать 12,7 265
ВББШВнг-1 2х4 Заказать 14,4 339
ВББШВнг-1 2х6,0 ож Заказать 17,3 524
ВББШВнг-1 2х10 ож Заказать 18,7 581
ВББШВнг-1 2х16 ож Заказать 20,5 740
ВББШВнг-1 2х25 ож Заказать 23,6 1015
ВББШВнг-1 2х35 ож Заказать 25,6 1263
ВББШВнг-1 2х50 ож Заказать 28,9 1627
ВББШВнг-1 2х50 Заказать 30,6 1776
ВББШВнг-1 2х70 Заказать 28,0 2020
ВББШВнг-1 2х95 Заказать 30,8 2582
ВББШВнг-1 2х120 Заказать 32,9 3111
ВББШВнг-1 2х150 Заказать 36,0 3795
ВББШВнг-1 2х185 Заказать 38,7 4549
ВББШВнг-1 2х240 Заказать 42,9 5737
ВББШВнг-1 3х1,5 Заказать 12,4 273
ВББШВнг-1 3х2,5 Заказать 13,2 305
ВББШВнг-1 3х4 Заказать 15,1 400
ВББШВнг-1 3х6,0 ож Заказать 18,0 597
ВББШВнг-1 3х10 ож Заказать 19,5 682
ВББШВнг-1 3х16 ож Заказать 21,5 892
ВББШВнг-1 3х25 ож Заказать 24,8 1245
ВББШВнг-1 3х35 ож Заказать 27,3 1602
ВББШВнг-1 3х50 ож Заказать 27,4 1975
ВББШВнг-1 3х50 Заказать 28,8 2045
ВББШВнг-1 3х70 Заказать 31,6 2689
ВББШВнг-1 3х95 Заказать 35,2 3520
ВББШВнг-1 3х120 Заказать 38,2 4312
ВББШВнг-1 3х150 Заказать 41,3 5180
ВББШВнг-1 3х240 Заказать 50,5 8142
ВББШВнг-1 3х6,0+1х4,0 ож Заказать 19,2 681
ВББШВнг-1 3х10+1х6,0 ож Заказать 20,9 783
ВББШВнг-1 3х16+1х10 ож Заказать 23,2 1038
ВББШВнг-1 3х25+1х16 ож Заказать 27,3 1480
ВББШВнг-1 3х35+1х16 ож Заказать 28,8 1803
ВББШВнг-1 3х50+1х25 ож Заказать 30,0 2293
ВББШВнг-1 3х50+1х25 Заказать 31,2 2361
ВББШВнг-1 3х70+1х35 Заказать 34,5 3104
ВББШВнг-1 3х95+1х50 Заказать 39,0 4113
ВББШВнг-1 3х120+1х70 Заказать 42,6 5130
ВББШВнг-1 3х150+1х70 Заказать 45,7 6001
ВББШВнг-1 3х185+1х95 Заказать 50,5 7446
ВББШВнг-1 3х240+1х120 Заказать 56,4 9564
ВББШВнг-1 4х1,5 Заказать 13,1 311
ВББШВнг-1 4х2,5 Заказать 14,0 353
ВББШВнг-1 4х4 Заказать 16,1 471
ВББШВнг-1 4х6,0 ож Заказать 19,2 695
ВББШВнг-1 4х10 ож Заказать 20,9 823
ВББШВнг-1 4х16 ож Заказать 23,2 1093
ВББШВнг-1 4х25 ож Заказать 27,3 1572
ВББШВнг-1 4х35 ож Заказать 29,7 2006
ВББШВнг-1 4х50 ож Заказать 30,2 2510
ВББШВнг-1 4х50 Заказать 31,6 2594
ВББШВнг-1 4х70 Заказать 34,7 3434
ВББШВнг-1 4х95 Заказать 39,1 4565
ВББШВнг-1 4х120 Заказать 42,0 5554
ВББШВнг-1 4х150 Заказать 45,4 6686
ВББШВнг-1 4х185 Заказать 49,6 8216
ВББШВнг-1 4х240 Заказать 55,6 10571
ВББШВнг-1 5х1,5 Заказать 13,9 350
ВББШВнг-1 5х2,5 Заказать 15,0 403
ВББШВнг-1 5х4 Заказать 17,3 553
ВББШВнг-1 5х6 Заказать 18,7 675
ВББШВнг-1 5х10 ож Заказать 21,9 955
ВББШВнг-1 5х16 ож Заказать 24,9 1327
ВББШВнг-1 5х25 ож Заказать 29,4 1928
ВББШВнг-1 5х35 ож Заказать 32,1 2459
ВББШВнг-1 5х50 ож Заказать 36,1 3181
ВББШВнг-1 5х70 Заказать 39,1 4400
ВББШВнг-1 5х95 Заказать 43,4 5720
ВББШВнг-1 5х120 Заказать 46,3 6970
ВББШВнг-1 5х150 Заказать 50,7 8555
ВББШВнг-1 5х185 Заказать 54,9 10342
ВББШВнг-1 5х240 Заказать 61,3 13229

Область применения

Бронированные кабели применяют для прокладки линии в туннелях, шахтах, траншеях. Их укладывают в землю без использования труб ПНД или защиты других типов. Но стоит отметить, что такая защита никогда лишней не бывает. Слой брони защищает от движений грунта и других вредных факторов.

Интересно:

Броня предназначена не только для защиты от повреждения лопатой или другим инструментом, но и для защиты от зубов грызунов.

Прокладка на поверхности возможна, при условии минимальных механических нагрузок и напряжений. Т.е. он должен быть зафиксирован и вероятность его растяжений и воздействия должна быть минимизирована. В быту такой кабель применяют для ввода электроэнергии в дом, или чтобы подключить гараж, летнюю кухню, флигель, сарай и другие постройки к электроэнергии. В таком случае прокладывают опять же — в грунте.

Конструкция

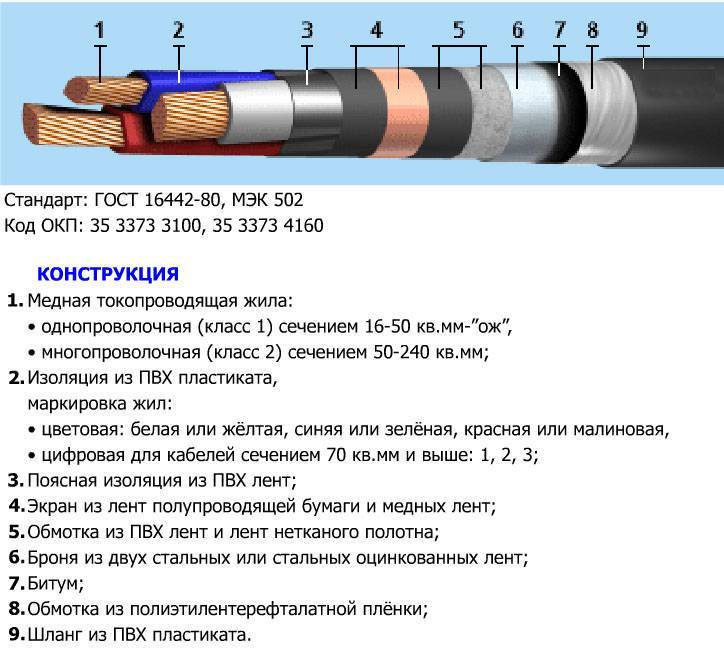

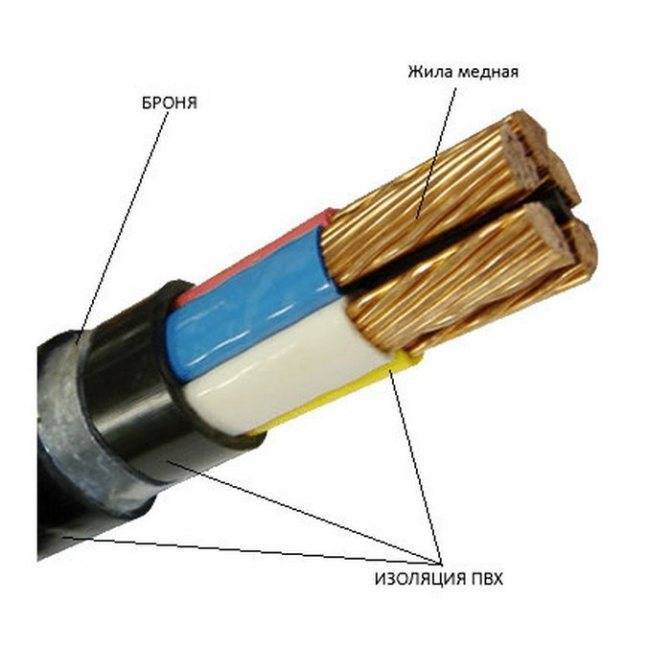

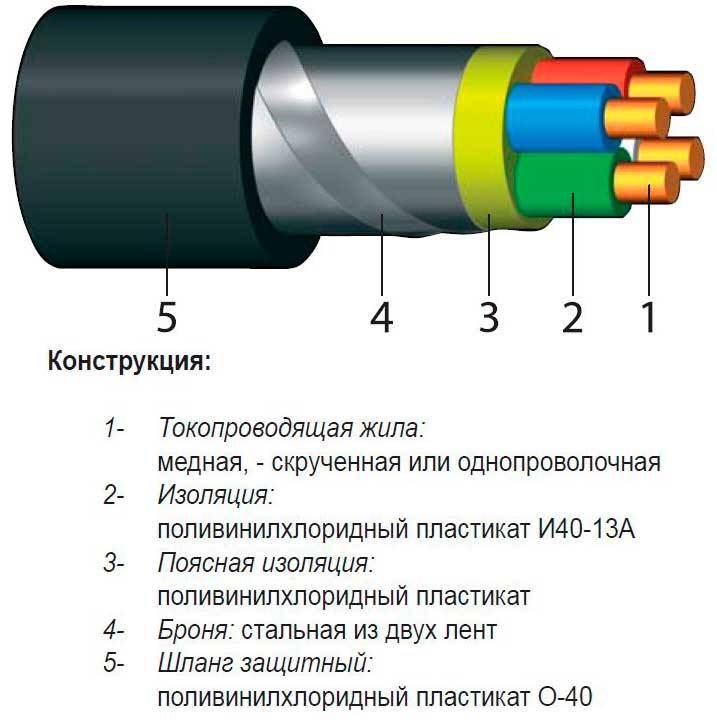

С примерной расшифровкой маркировки разобрались, теперь давайте перейдем к рассмотрению общей конструкции бронированных кабелей. Он состоит из:

  1. Токопроводящей жилы из алюминия или меди.
  2. Слоя изоляции поверх жилы, обычно это ПВХ, полиэтилен или пропитанная бумага.
  3. Далее идет экран из медных проволок или же различных проводящих лент, например из металла или проводящих картонов и бумаг.
  4. Поверх экрана еще один слой изоляции.
  5. Затем идет слой брони, обычно выполненной в виде лент, тогда верхняя лента накладывается так, чтобы перекрывать стыки витков нижней ленты. Ленты как спираль на кабель.
  6. В центре кабеля может располагаться осевой элемент, это может быть стальной канат или прут из стеклопластика в покрытии или без. Он выполняет несущую роль и снимает механические нагрузки с жил.

На конце устанавливается специальная муфта для бронированного кабеля концевая — она нужна для того, чтобы слои изоляции и защиты кабеля оставались в целостности и сохранности, а жилы были разведены друг от друга и надежно заизолированы.

Кабель ВБбШвнг

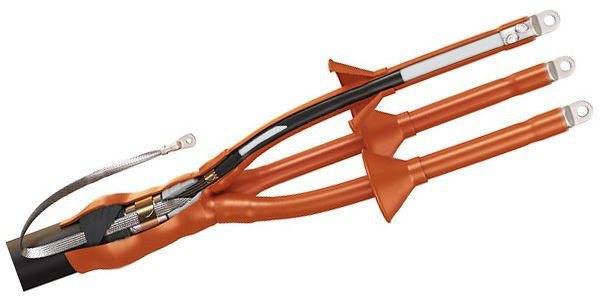

Концевая муфта, слева видно заземляющий проводник для брони, жилы разведены и заизолированы, на них надеты изоляторы

Для соединения строительных длин бронированного кабеля или соединения в ходе ремонтных работ при повреждениях тоже выполняется в муфтах, которые обычно заливаются битумом или другими диэлектрическими растворами. Если конкретнее, то этот пункт зависит от того на какое напряжение рассчитан кабель, чем выше напряжение, например распределительные сети 6-10кВ, тем более жесткие требования к соединениям и изоляции. При высоком напряжении наличие воздуха в соединении может быть губительным, так как происходит его ионизация, в результате чего возможно развитие разрядов.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Правильная установка розеток
Как установить розетку в подрозетник
Кабель ВБбШвнг
