Как подключить люстру с 3 лампами

Содержание

Схема подключения люстры с двойным выключателем на 4 лампочки

В классическом варианте рассматривается люстра с четырьмя лампочками, двухклавишный выключатель и три провода, выходящие из отверстия в перекрытии. В новых домах предусматривается еще и четвертый – заземляющий провод, используемый при наличии в люстре такого же проводника. Все соединения выполняются путем скрутки и затем тщательно изолируются.

Подключение может быть выполнено в двух вариантах. В первом случае схема будет выглядеть как 1+3, то есть поочередно включается одна или сразу три лампочки. Вторая схема представляет собой 2+2, когда по очереди включаются две лампочки. Этот способ не совсем экономичный и применяется для освещения больших помещений, когда одной лампы недостаточно, а трех – слишком много. Одновременное нажатие обеих клавиш позволяет включать сразу все четыре рожка.

Для этого существуют определенные схемы подключения. Провод входящей фазы от сети через распределительную коробку соединяется с проводником, уходящим к выключателю. Далее выполняется его подключение к контакту входа, где он и находится постоянно. Вторая жила, соединенная с контактом клавиши, уходит к распределительной коробке и соединяется с проводом, подведенным к месту установки люстры. В этом месте провода сети и светильника соединяются между собой.

Таким же образом подключается контакт другой клавиши. Разница между правой и левой клавишей заключается в количестве фазных проводов от люстры, соединяемых с каждым из проводов сети. Нулевые провода также соединяются друг с другом. Варианты подключения можно регулировать, чтобы сделать использование осветительного прибора максимально удобным.

О подключение в люстре заземляющего провода

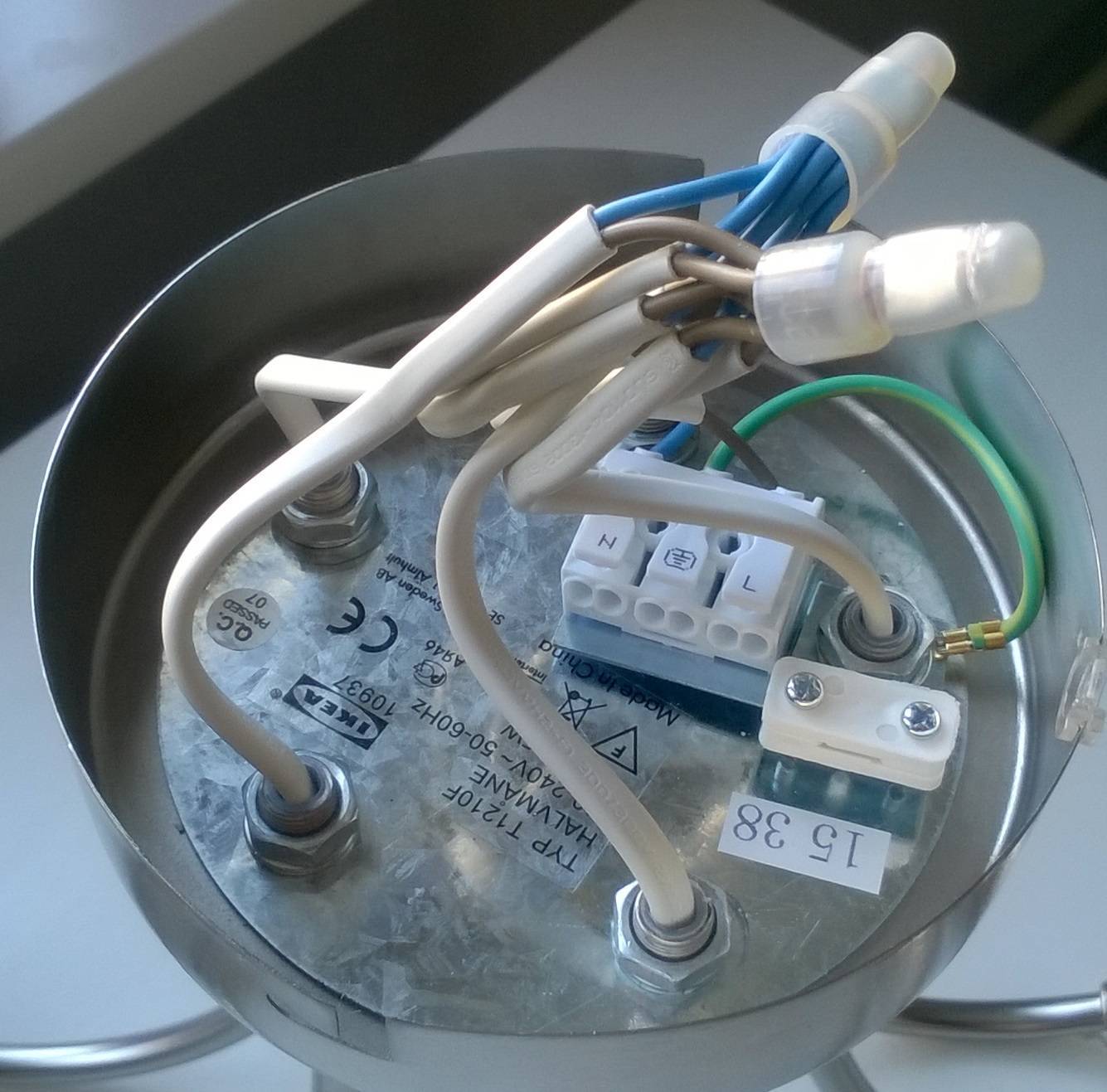

В современных люстрах с металлической арматурой устанавливается заземляющий провод желто-зеленого цвета. Обозначается заземляющий провод латинскими буквами РЕ. Если в квартире электропроводка выполнена с заземляющим проводом (он должен быть желто-зеленым, но может быть и любого цвета), то его тоже нужно подсоединить к клемме, к которой подсоединен желто-зеленый провод люстры.

В домах старой постройки квартирная электропроводка обычно выполнена без заземляющего проводника. В старых люстрах или тех, арматура у которых из пластмассы, тоже нет заземляющего проводника. В таких случаях заземляющий проводник не подсоединяется, на работоспособность люстры он не повлияет, так как выполняет только защитную функцию.

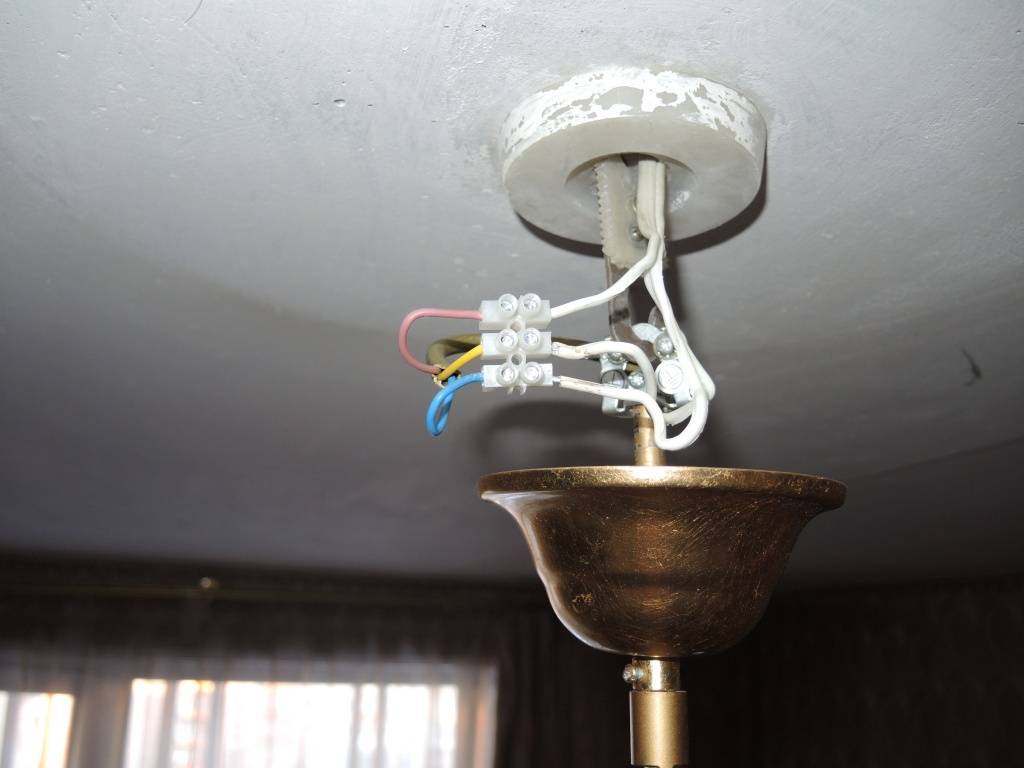

На фотографиях провода, выходящие из потолка и люстры, изображены белым цветом, и это не случайно. Не существует единого международного стандарта на цветовую маркировку проводов в электрической сети, а в люстрах – тем более. Да и в России цветовая маркировка электропроводов с 1 января 2011 года изменилась. Только заземляющий провод РЕ в спецификациях всех стран маркируется желто-зеленым цветом.

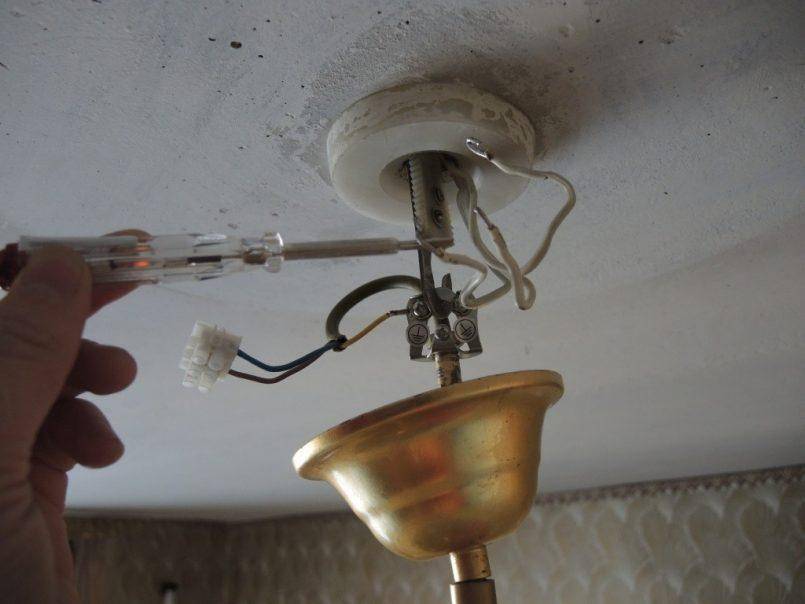

Внимание! Перед подключением люстры, для исключения поражения электрическим током, необходимо обесточить электропроводку. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы

Провода на люстре

Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль

Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:

  • Скрутить фазы между собой, и к ним подсоединить один из проводов от люстры. В этом случае для выключения придется переводить в положение «выключено» обе клавиши, а включаться освещение будет от любой из них.
  • Соединить провод с одной из фаз, вторую заизолировать. Тогда рабочей будет только одна клавиша. Вторая — пустовать.

Как подключить люстру, если на ней есть только два провода? К таким же проводам на потолке в произвольном порядке

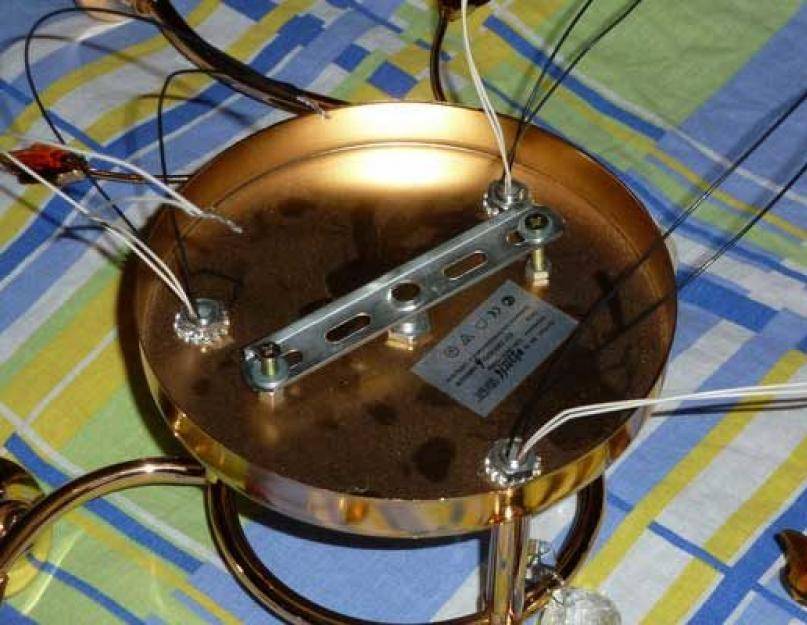

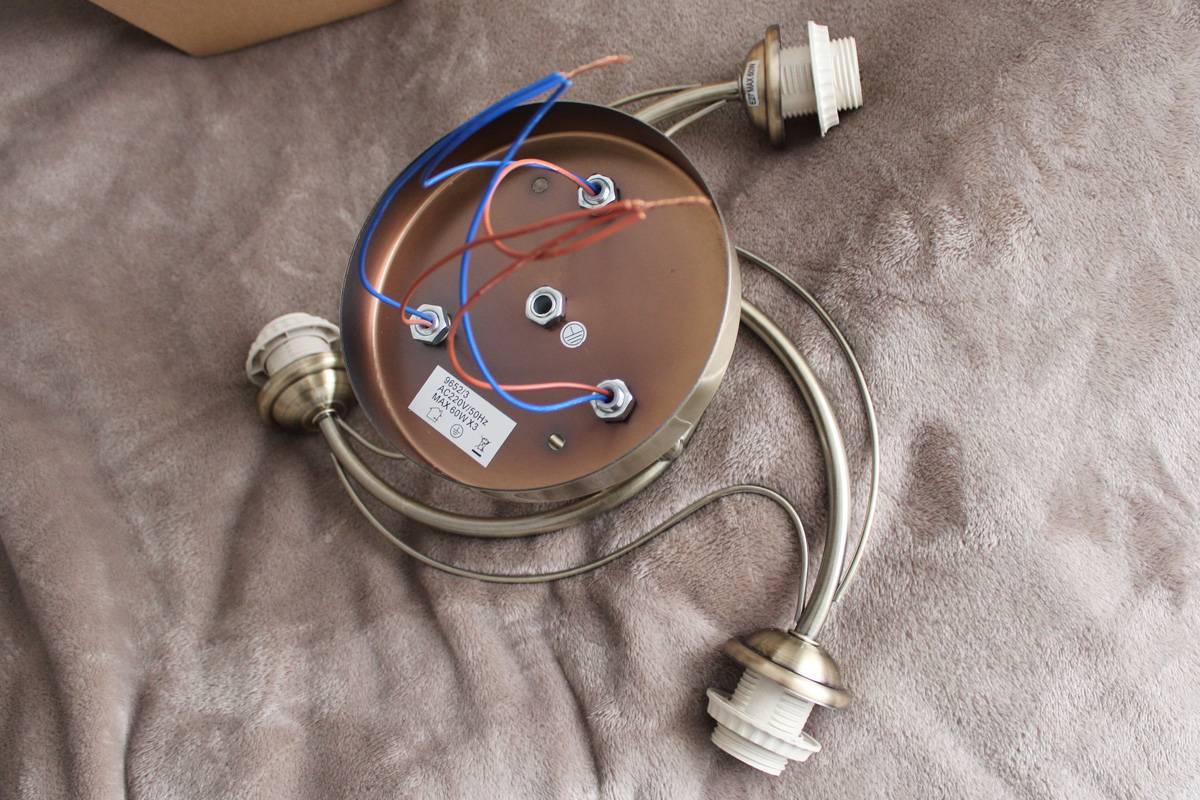

На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.

Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:

  • игнорировать — если провода такого цвета (или похожего) нет на потолке,
  • подключить к такому же по цвету.

Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.

Подключение к двойному выключателю

Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю

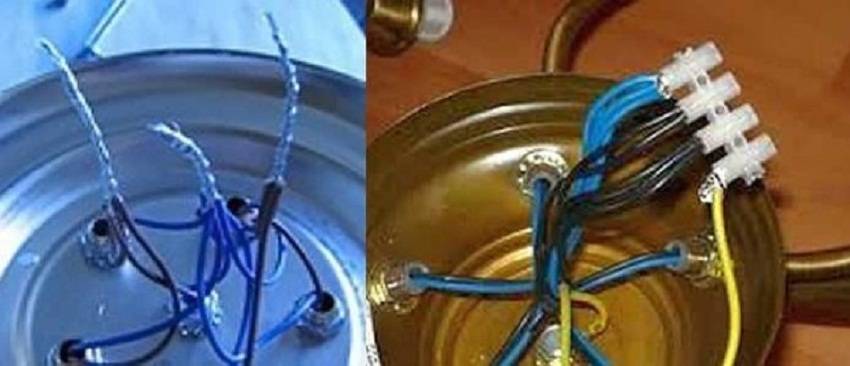

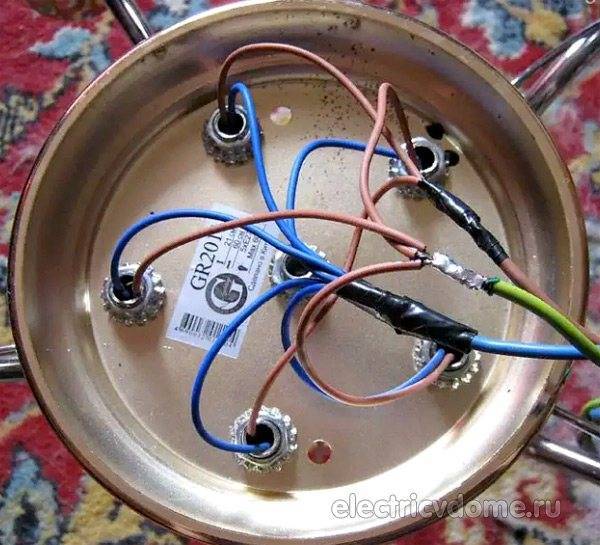

Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль

В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль»

Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».

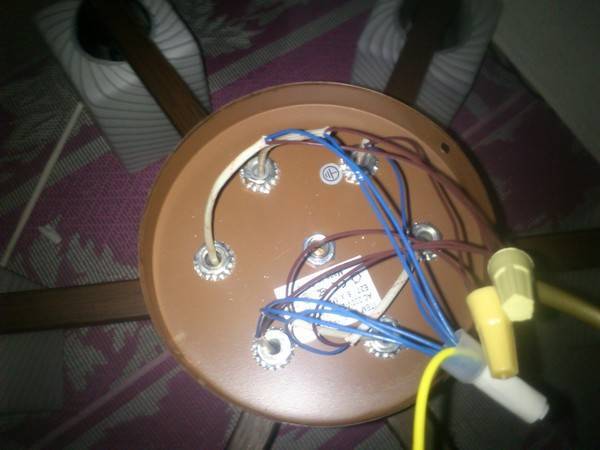

Перед тем как подключить люстру, проводники группируют

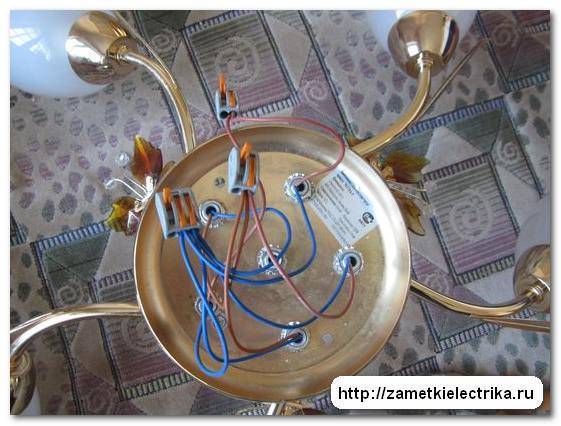

Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2. Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.

Популярные статьи  Как правильно провести электропроводку в квартире и доме

Как подсоединить люстру к одинарному выключателю

Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто

Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному

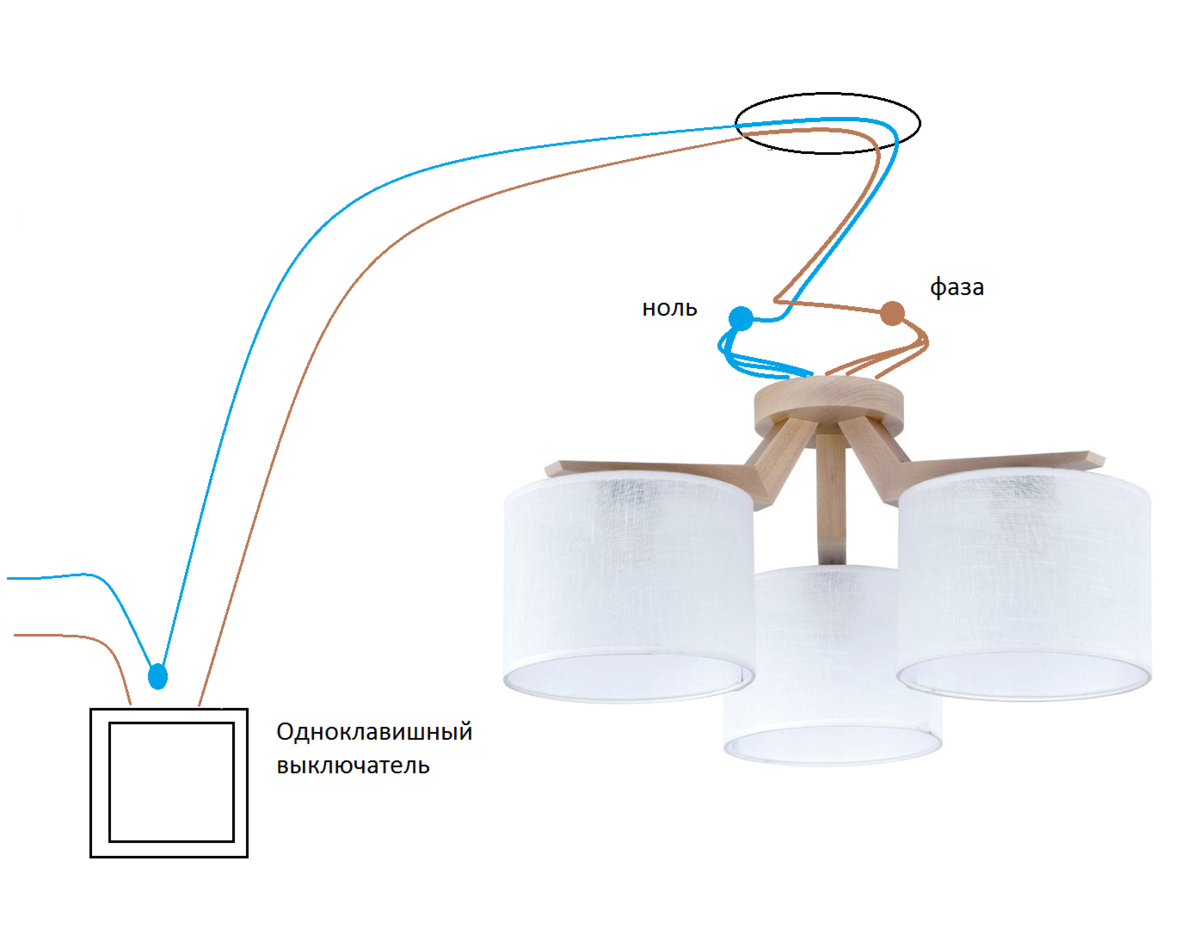

Схема подключения люстры в этом случае показана на рисунке ниже.

Схема подключения люстры к одноклавишному выключателю

При таком включении одновременно загораться будут все лампочки.

Двухуровневое управление светом

В одном помещении не всегда требуется яркость всех 9-12 электрических лампочек. Иногда хочется создать романтическую атмосферу, включив 2-3 плафона изысканной люстры. Они позволят получить приглушенный свет, идеально подходящий для проведения задушевных разговоров в вечернее время суток.

Тонкость управления лампочками осветительного прибора зависит от выключателя – если поставить двухклавишный, то можно эффективно разграничить возможности люстры, образовав 2 световые группы. Этот прием позволяет создать более глубокую световую композицию.

Кроме того, пользователь получает еще и дополнительные преимущества в виде экономии:

  • электроэнергии при включении одной малочисленной группы лампочек;
  • ресурса самих осветительных приборов, отдыхающих определенный отрезок времени;
  • места на стене – двойная модель выключателя занимает меньше места чем два одинарных.

Да и при желании можно собственноручно заняться подключением люстры. Для этого сначала предстоит выбрать наиболее подходящую модель выключателя из разнообразия, предлагаемого многочисленными производителями.

Галерея изображений
Фото из

Удобное решение – прибор с подсветкой. Его полезно устанавливать в гостевой комнате, ведь в ночное время он четко виден на стене

Лаконичный дизайн и никаких излишеств – именно так выглядит модель с сенсорным управлением. Такой двухклавишник придется в тему в любом современном интерьере

Сенсорное включение и управление с помощью пульта – мечта каждого мужчины. Что может быть приятнее, чем зажечь/выключить свет, не поднимаясь с теплой постели?

Рациональное решение – двухклавишный выключатель в одной рамке с розетками. Такое решение позволит получить совершенную картину, не нагромождая стены лишними блоками

Прибор с подсветкой

Сенсорный выключатель

Управление с помощью пульта

Выключатель в одной рамке с розетками

Подходящий двухклавишник и его правильное подключение упростит управление светом в помещении. Правда, еще понадобится создать оптимальные группы из лампочек, входящих в состав люстры.

В этом вопросе все будет зависеть от количества точек, излучающих свет, и наличия дополнительных светильников в комнате. Да и модель играет не последнюю роль: если это многоуровневое изделие, то целесообразно на одну из клавиш подключить лампочки верхнего этажа люстры, а на вторую – все оставшиеся.

Последнее время в погоне за созданием оригинальной атмосферы в доме пользователи выбирают ретромодели, позволяющие подчеркнуть изысканность и неповторимость интерьера

Формировать группы можно по своему желанию, но предстоит учитывать общее количество ламп прибора – чем их больше, тем больше вариаций можно создать. Так, для изделия с 12 излучателями света актуальными будут такие варианты:

  • 3+9;
  • 4+8;
  • 5+7;
  • 6+6.

Меньше 3 ламп на одну клавишу подключать не имеет смысла – в помещении будет довольно темно. Для общения или просмотра кинофильмов достаточно и 3-4 шт.

Последний вариант с равным распределением не самый удачный, ведь при 6 лампочках неудобно читать, вязать или вышивать, а электроэнергии они используют совсем немало.

Галерея изображений
Фото из
Осветительный прибор с 12 лампочками дает достаточное количество света даже для большого помещения. Да и 2 группы из них удобно будет сформировать

Оригинальная форма и множество светящихся элементов позволит разгуляться фантазии при делении общего количества ламп на группы, управляемые выключателем с двумя клавишами

Многоуровневая люстра эффектно впишется в классический интерьер. А двухклавишник поможет создать неповторимую игру света при включении лишь верхнего яруса лампочек или одновременной работе всех, имеющихся в наличии

Даже самодельная конструкция осветительного прибора может быть подключена на двухклавишный выключатель с распределением нужного числа плафонов по управляющим клавишам

Люстра с 12 лампочками

Оригинальная форма со множеством светящихся элементов

Многоуровневая люстра

Самодельная конструкция осветительного прибора

Подсоединение китайской люстры

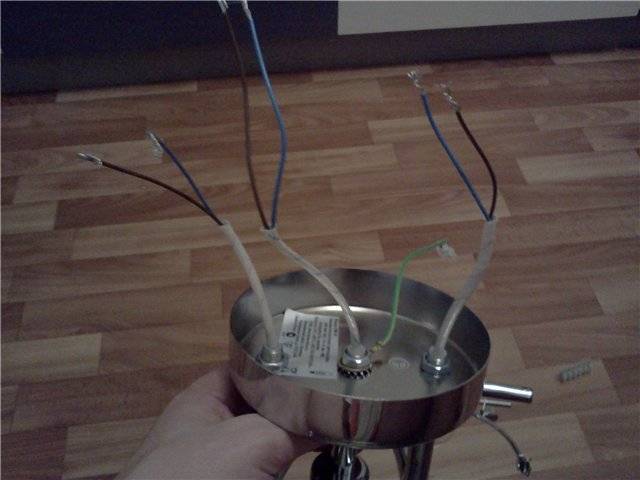

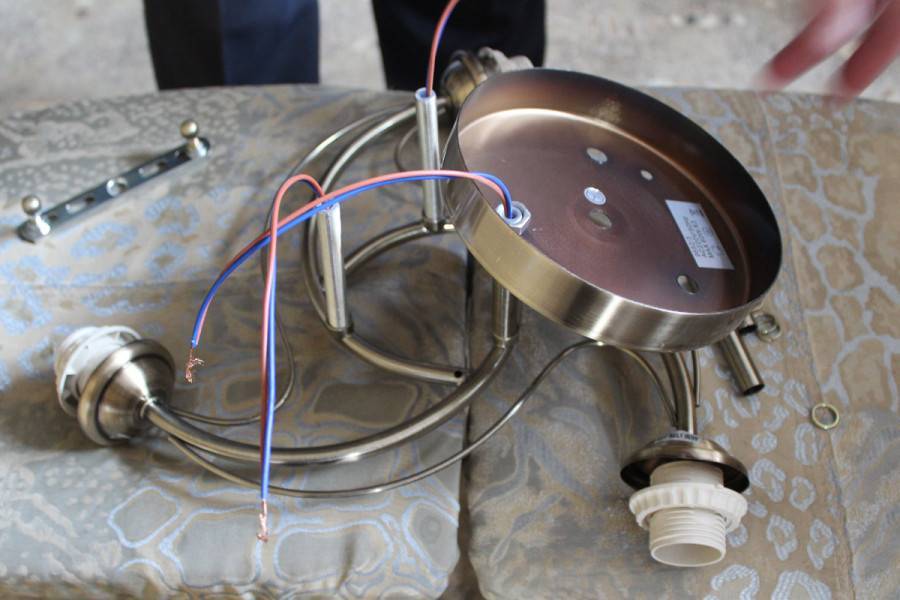

Большая часть относительно недорогих люстр на рынке родом из Китая. Чем они хороши, так это большим ассортиментом, а вот с качеством электрической сборки бывают проблемы. Потому, перед тем как подключить люстру, нужно проверить ее электрические характеристики.

Сначала проверяют целостность изоляции. Их можно собрать в один жгут и закоротить на корпус. Тестер ничего показывать не должен. Если какие-то показания, у вас два варианта: искать и заменять поврежденный провод или отнести на обмен.

Второй этап проверки — проверка каждого рожка. От рожка идут два провода. Они в патроне припаиваются к двум контактам. Каждый провод прозваниваете с соответствующим контактом. Прибор должен показывать КЗ (короткое замыкание или знак бесконечности в зависимости от модели).

После проверки начинаете группировать провода, как описано выше.

Как подключить люстру

Подключение различных люстр возможно к различным же выключателям:

  • одноклавишным;
  • и двухклавишным.

Подключение через выключатель с одной клавишей

Самая простая схема подключения люстры — это когда из отверстия в потолке выходит проводная пара. Процесс подключения тогда предельно прост: провода соединяются меж собой попарно, и все. Даже последовательность такого соединения не важна. То есть синий ноль-провод в распределительной коробке напрямую подсоединяется к ноль-проводу, но уже в люстре. А коричневого цвета фаза-провод от источника питания все в той же распределительной коробке идет сначала на выключатель, а затем к точно такому фаза-проводу, но уже в светильнике (люстре).

Популярные статьи  Заземление нейтрали трансформатора

Соединять провода надо с использованием винтовых клеммовых зажимов. Скрутить проводную пару можно и пассатижами, но обязательно нужно будет изолировать концы проводов при помощи специальных колпачков. Таковы обязательные требования техники безопасности.

А вот изоленту (или ПХВ-ленту), которой многие привыкли «заматывать» провода, лучше не использовать. Она точно рассохнется со временем, и, естественно, пострадает качество выполненной изоляции.

В люстрах определенной конструкции не предусмотрено предварительного объединения ламп, и тогда проводные пары идут от каждой из лампочек.

Когда люстра больше, чем в одну лампу, с ее подключением не бывает проблем. Ноль-провода люстры собираются, соединяются и потом подключаются к сетевому ноль-проводу. То же самое и с фазами, но они от выключателя подключаются к фаза-проводу.

Процесс подключения — это скручивание одноцветных проводов. А затем получившиеся скрутки соединяются с проводами, направляющимися по потолку к одноклавишному выключателю.

Видео-инструкция по подключению одноклавишного выключателя представлена ниже:

Подключение через выключатель с двумя клавишами

Начнем с того, что практически вся проводка в городских квартирах или загородных особняках теперь выполняется именно с использованием трехжильного кабеля, в котором находятся провода в разноцветных оплетках. А к монтажному месту любой люстры подходят также три разноцветных провода от двухклавишного выключателя. И сначала необходимо определить, каково назначение каждого из этих проводов.

Понятно, что один — ноль-провод, и он общий для всего комплекта светильниковых ламп. А два других — фазные, проходящие через разные клавиши выключателя.

Сегодня не существует, к большому сожалению, четкой цветовой электросхемы, которой бы придерживались все электромонтажники. Поэтому и провода разных фирм оплетены по-разному. Значит, перед тем, как соединять имеющиеся провода, надо четко выяснить их назначение. Сделать это можно с помощью специального индикатора (или индикаторной отвертки – тоже хороший инструмент). И обязательно при включенных клавишах выключателя. Там, где индикатор обнаружит напряжение, будет фаза, где нет — нулевой проводник.

Если в доме не найдется индикатора, процесс незначительно, но усложнится. Придется обесточивать помещение полностью, разбирать выключатель. Точнее, достаточно будет только снять с него крышку, чтобы увидеть, какого цвета и от какой клавиши провод идет непосредственно к люстре. Нулевой проводник, естественно, не проходит ни через какие клавиши.

В принципе, подключение люстры через двухклавишный выключатель похоже на процесс ее подключения и через одноклавишный. Различие лишь в том, что фазные ламповые проводники делятся на 2 секции. И по одной скрутке от каждой ламповой группы подключаются (вместе) к ноль-проводнику. Оставшаяся пара скруток подсоединяется (по отдельности) к оставшейся паре проводов.

Подключение люстры к двойному выключателю дает пользователю возможность регулировать освещенность помещения, зажигая лампы светильника ступенчато.

Краткая видео-инструкция по подключению двухклавишного выключателя приведена ниже:

Несколько люстр на одном выключателе

Возможен и такой вариант освещения жилых и коммерческих помещений. Он идеален там, где одновременно приходится включать несколько осветительных приборов в одной или сразу нескольких комнатах.

Подключение выполняется следующим образом: люстры (или группа светодиодных/галогенных ламп (если галогенных, то с установкой понижающего трансформатора)) подключаются параллельным соединением. При этом каждый из светильников:

  • подключен к выключателю через отдельную распределительную коробку;
  • или размещение происходит в единой распределительной коробке.

Все зависит от того, какая будет выбрана схема электрической проводки.

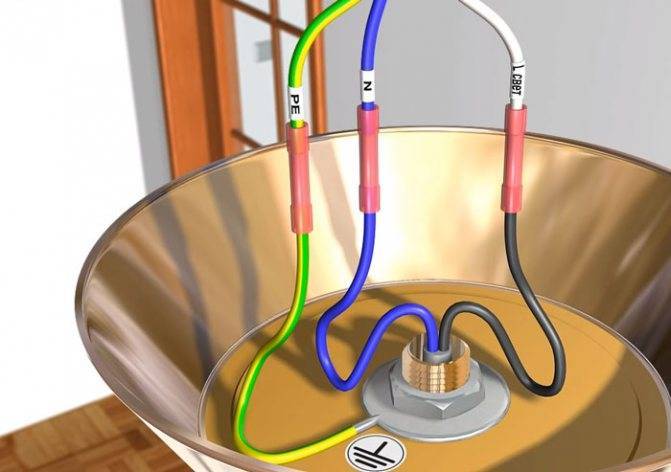

Подключение люстры с заземляющим проводом

Если осветительный прибор имеет металлический корпус, его необходимо заземлить. В новых квартирах все электросети, в том числе и осветительные, по стандартам должны иметь заземляющий проводник желто-зеленого цвета. Если ваша сеть соответствует этому требованию, то для подключения люстры достаточно соединить провода с соответствующей цветовой маркировкой с помощью клеммной колодки или на скрутку.

Если же сети старые, а изоляция всех проводов имеет одинаковый цвет, то следует действовать в такой последовательности:

  1. Определяют количество и назначение проводов, выходящих из потолка. Если провода два, то включают выключатель и указателем напряжения находят фазу и ноль. Отключают выключатель и присоединяют провода к соответствующим проводам люстры, а заземляющий провод у люстры изолируют.
  2. Если провода три, то поступают аналогичным образом. Если в сети два отдельных контура и двухклавишный выключатель, то фазные провода проводки объединяют и соединяют с фазным проводом люстры, нулевые  провода проводки и люстры также соединяют, а заземляющий – изолируют.

Система дистанционного управления

Обычный выключатель закреплён на одном месте. Это достоинство и недостаток одновременно – он никогда не потеряется, его легко найти в темноте, но чтобы включить и выключить свет необходимо идти к месту установки.

Пульт ДУ можно носить с собой и управлять светом, не вставая с кровати. Но такое устройство легко потерять в комнате. Этого недостатка лишена система из малогабаритного пульта ДУ и стационарного выключателя. В более продвинутых моделях есть функция звукового сигнала на переносном модуле при команде со стационарного блока.

В основу работы пульта дистанционного управления заложена передача команд при помощи радиоволн.

Состоит такая система из двух блоков:

  • Передатчика, находящегося в блоке дистанционного управления. В зависимости от нажатых кнопок, он подаёт управляющий радиосигнал на приёмник, находящийся в люстре. Питание пульта ДУ осуществляется от батареек;
  • Радиоприёмника, находящегося в люстре. Этот приёмник настроен на приём сигнала только своего ПДУ. Полученные команды обрабатываются блоком автоматики, который управляет лампами. Питание осуществляется от сети 220В.

Система дистанционного управления

Принцип дистанционного управления

Команды подаются нажатием кнопок на пульте и радиоволнами передаются в приёмное устройство, встроенное в контроллер – электронный блок, управляющий её работой.

Состоит это устройство из следующих частей:

  • блока питания;
  • приёмника сигнала со встроенной антенной;
  • логической схемы, расшифровывающей входной сигнал и передающей его на силовой блок;
  • силовой блок – включает и выключает свет или меняет его яркость.
Популярные статьи  как найти коробку электропроводки в стене

Контроллер выполняется малого размера и помещается в люстре или подвесном потолке.

Важно! Недостатком таких плат является чувствительность к перегреву и высокой влажности

Радиус действия управления

Прежде всего, определяется необходимая дистанция срабатывания. В обычных жилых помещения достаточно 8 метров. Такой дальностью обладают бюджетные системы. Они состоят из переносного пульта и встраиваемого контроллера.

Защита от помех и посторонних сигналов

В многоквартирном доме систем ДУ может быть много. Чтобы они не влияли друг на друга, пульт и контроллер должны быть взаимно настроены.

Для этого радиосигнал шифруется по определённому алгоритму, и команды от постороннего пульта не воспринимаются контроллером.

Обратите внимание! Недостаток этой схемы в том, что настройка выполняется на заводе и при утере или поломке пульта приходится менять весь комплект

Количество каналов управления

Число каналов управления соответствует кнопкам на пульте и количеству светильников, которыми может управлять система. Самые распространённые конструкции имеют 4 канала и 4 кнопки:

  • A,B – управляют отдельными лампами или режимами работы светильника;
  • С – включает свет полностью;
  • D – отключает свет полностью.

Пульт ДУ

Мощность светильников

Люстры потребляют определённые мощность и ток, зависящие от числа и типа установленных ламп. В контроллерах устанавливаются системы коммутации для ламп общей мощностью до 1кВт. Это больше, чем любой из бытовых люстр.

Важно! При необходимости управлять большей мощностью выбирается контроллер большей мощности, или устанавливается дополнительное реле

Питание пульта и контроллера

Электронным схемам передатчика и приёмника необходимо электропитание:

  • В пульте установлены обычные пальчиковые батарейки типа АА или ААА. Вместо них можно использовать аккумуляторы соответствующего формата;
  • Контроллер подключается к сети 220В проводами, которыми запитана люстра. При подключении необходимо “ноль” и “фазу” подключать к соответствующим клеммам.

Места установки контроллеров ДУ

Монтируются платы ДУ в светильники любых конструкций, только необходимо учесть ток ламп и напряжение сети.

Устанавливается контроллер в одно из следующих мест:

  • в пространство в потолке возле места подвеса светильника;
  • в защитный кожух или корпус люстры;
  • в монтажной коробке, к которой подключаются лампы;
  • внутри гипсокартонной стены;
  • вместо настенного выключателя.

Во все эти места контроллеры включаются просто в разрыв сети, за исключением установки вместо обычного выключателя. Для работы плате необходимо питание – фаза и ноль, а к выключателю приходят фаза и провод от лампы. Поэтому ноль необходимо подводить отдельно. Проще всего это сделать при установке выключателя в одном блоке с розетками.

Виды двухклавишных выключателей

Любой выключатель на две клавиши имеет три контакта. Один сверху, два внизу.

Выключатель может быть с подсветкой клавиш или без неё. В первом случае при использовании светодиодных, энергосберегающих ламп они могут моргать во время работы или слегка светиться в выключенном состоянии.

В последнее время появились светодиодные лампы, которые специально предназначены для таких выключателей. Но цена их из-за более сложной электронной схемы достаточно высока. Дешевле заменить выключатель.

Если при ограниченном бюджете подсветка жизненно необходима, придётся использовать в люстре одну лампу накаливания любой мощности.

Провода для подключения люстры: виды, характеристики и способы монтажа

Согласно действующим на сегодняшний день электромонтажным нормам и правилам, в жилых домах и квартирах должны применяться исключительно медные провода.

Запрет на использование столь популярных в предыдущие десятилетия алюминиевые провода введен по той причине, что алюминий с течением времени может менять свои физические свойства, делая электропроводку небезопасной в пожарном отношении

Поэтому при выборе подходящих проводов обращать внимание можно лишь на медные варианты

Поскольку максимальное напряжение, подводимое к люстре, не может превышать 220В, то даже при наличии в ней нескольких мощных ламп будет достаточно провода сечением 0.5 кв.мм. Однако для электропроводки в жилых помещениях используются по большей части провода сечением 2.5 кв.мм., поэтому приобретать стоит провода и кабели с жилами именно такого сечения.

Кроме материала электропроводящих жил при выборе провода стоит учитывать еще и способ подведения их к люстре. Таких способов существует три:

  • скрытая проводка, т.е. кабель прокладывается непосредственно внутри стен и потолка;
  • открытая проводка, когда провод фиксируется снаружи стены на специальных опорах-изоляторах;
  • проводка с использованием электромонтажных коробов.

Поэтому при выборе провода понадобится принять во внимание и его механические свойства. Так, многожильные кабели намного гибче, что упрощает работу с ними при прокладке открытой проводки

В свою очередь, цельная жила выгодна для проводки внутри стен и потолка, а также и укладке в монтажный короб. Благодаря жесткости подобные провода будут укладываться ровнее, делая монтаж более экономным и безопасным.

Для подведения электроэнергии к осветительным приборам допускается применять следующие типы кабелей:

  • ВВГ, плоский кабель с двумя цельными жилами, с изоляцией и наружной защитной оболочкой из поливинилхлорида. Однако ввиду подключения к люстре с трем и более проводами использовать данный кабель считается нецелесообразным, поскольку его потребуется как минимум вдвое большее количество;
  • НУМ (NYM) – медный кабель с круглым сечением, по конструкции и используемым материалам схож с ВВГ, однако имеет большее количество изолированных проводников.
  • ПВС, круглый кабель с многожильными проводниками, заключенными в виниловую оболочку;
  • ШВВП – кабель с проводами в виниловой изоляции, размещенными внутри ПВХ-оболочки.
