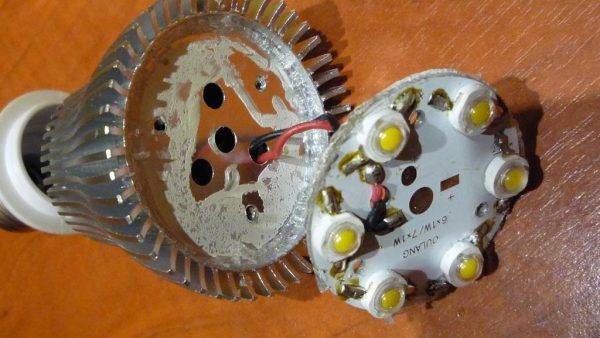

Радиаторы охлаждения

Большинство светодиодных осветительных приборов выпускается с радиаторами охлаждения. Наличие этого элемента – признак высокого качества устройства. В данных изделиях отводится специальное посадочное место, а радиатор используется для отвода тепла. Периодически нужно проводить замену термопасты. Если этого не делать, то со временем радиатор потеряет свою эффективность и плата или блок перегорит. Разберите устройство и убедитесь в том, что термопаста нанесена на обе плоскости посадочного места.

При необходимости самостоятельно тонким слоем нанесите специальную смазку на всю поверхность посадочного места. Чересчур большое количество термопасты сказывается на теплоотдаче так же негативно, как и ее отсутствие. Для увеличения тепловой отдачи можно прикрутить к радиатору дополнительную алюминиевую пластинку, при этом убедитесь, что она не перекрывает основной воздушный поток.

как поменять светодиоды в люстре с пультом

Качественный ремонт светодиодных источников света своими руками возможен при условии соблюдения правил безопасности и наличии конструктивной схемы электроприбора. В статье были подробно описаны основные причины и типы неисправностей, даны рекомендации по их поиску и устранению.

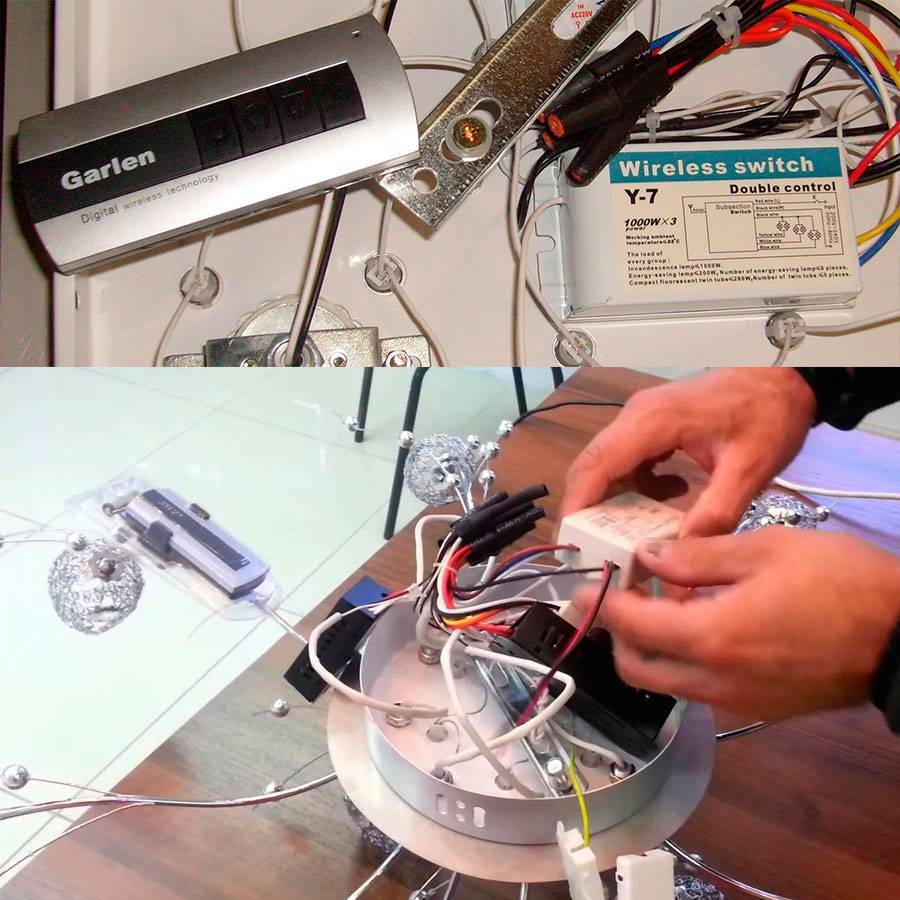

Устранение поломки люстры с дистанционным управлением

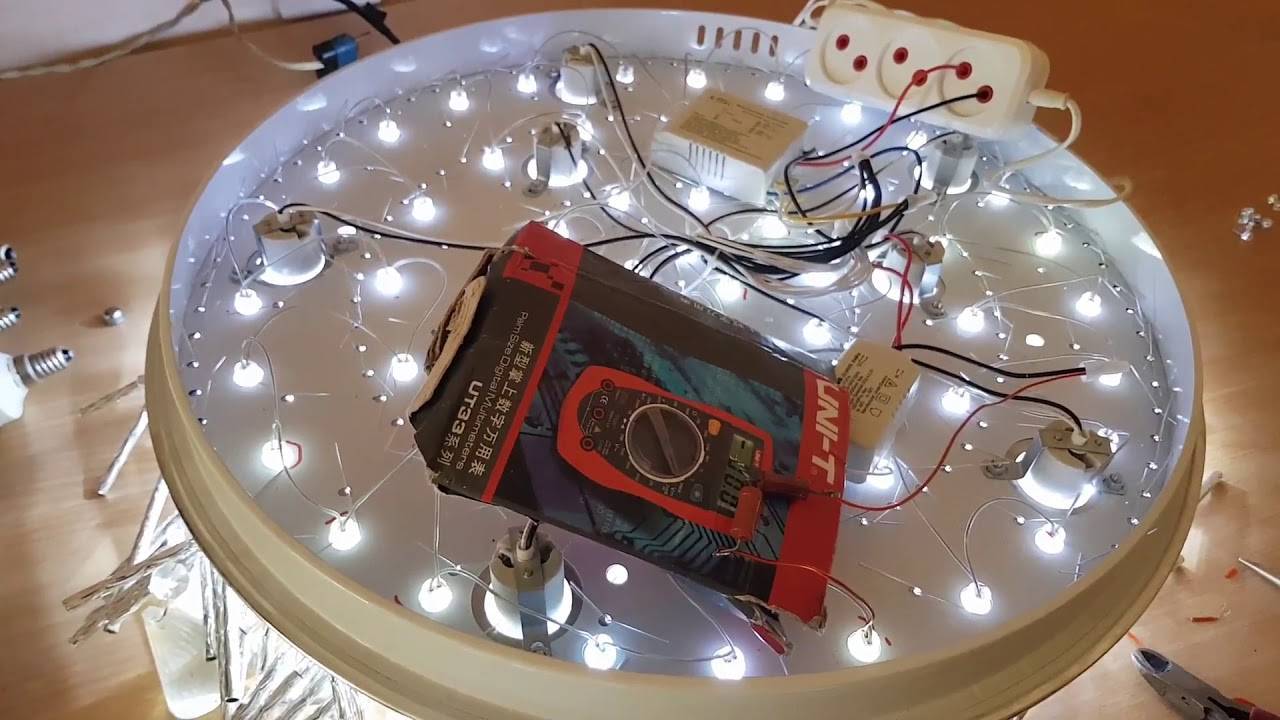

Часто ремонт светодиодных люстр необходимо делать из-за перегрева самой матрицы. Сначала отвинчивают крепления и визуально осматривают внутреннюю часть люстры

Затем осторожно пробуют двигать плату, на месте. Определяют, нет ли обрыва проводов от блока управления, не отгорел ли провод от перенапряжения

Если отгорел, паяют на место. Проверяем поочередно все детали.

как поменять светодиоды в люстре с пультом

Затем понадобится оригинальная схема люстры. Без неё можно провести ремонт только люстры без дистанционного управления. Если есть блок дистанционного управления, меняют в нём батарейки на новые элементы. Светодиодные люстры с пультом управления встречаются часто, здесь понадобится для выявления поломки, точная схема контроллера люстры.

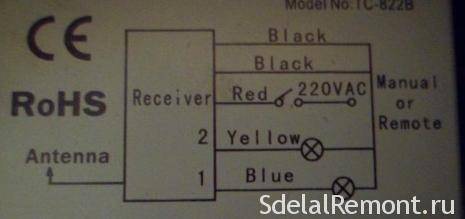

Блок управления люстрой обычно наглухо запаян в оболочку, а на неё производители прорисовывают схемы. Только это схемы подключения проводов и элементов освещения.

Встречаются и блоки с разборным корпусом, тогда вариант упрощается. При не разборном блоке позваниваем с помощью тестера выходной сигнал на элементы освещения (светодиоды). При отсутствии подачи напряжения причина может быть в поломке приёмника сигнала. Разбираем его, проверяем визуально контакты и дорожки на плате, целостность деталей. Если подача напряжения идёт на одну ветку освещения, значит поломка в блоке управления, а не в самом приёмнике сигнала.

Сгоревшую деталь можно выпаять и прозвонить, для начала все сопротивления (смотреть схему), поставив на приборе значок ОМа. Затем ёмкость конденсаторов, благо на них есть обозначения, полярность и вид также важен при проверке.

Обозначение на схеме

При обнаружении несоответствия в номинале, перепаиваем.

Блок управления люстрой отвечает за интенсивность и режимы горения светодиодных элементов. Нарушение одной из цепи (в плафонном варианте светильника), не выводит из строя блок, возможно, сгорел предохранитель.

как поменять светодиоды в люстре с пультом

Но всё же, проверьте блоки, нет ли на них оплавленных мест, есть, замените его новым. При неправильном подключении проводов горят только детали в блоке питания. Блок регулятор защищён от чрезмерных нагрузок. Его можно прозвонить по схеме.

как поменять светодиоды в люстре с пультом

Видео:

Устранение поломки люстры с дистанционным управлением

Часто ремонт светодиодных люстр необходимо делать из-за перегрева самой матрицы. Сначала отвинчивают крепления и визуально осматривают внутреннюю часть люстры

Затем осторожно пробуют двигать плату, на месте. Определяют, нет ли обрыва проводов от блока управления, не отгорел ли провод от перенапряжения

Если отгорел, паяют на место. Проверяем поочередно все детали.

Затем понадобится оригинальная схема люстры. Без неё можно провести ремонт только люстры без дистанционного управления. Если есть блок дистанционного управления, меняют в нём батарейки на новые элементы. Светодиодные люстры с пультом управления встречаются часто, здесь понадобится для выявления поломки, точная схема контроллера люстры.

Блок управления люстрой обычно наглухо запаян в оболочку, а на неё производители прорисовывают схемы. Только это схемы подключения проводов и элементов освещения.

Встречаются и блоки с разборным корпусом, тогда вариант упрощается. При не разборном блоке позваниваем с помощью тестера выходной сигнал на элементы освещения (светодиоды). При отсутствии подачи напряжения причина может быть в поломке приёмника сигнала. Разбираем его, проверяем визуально контакты и дорожки на плате, целостность деталей. Если подача напряжения идёт на одну ветку освещения, значит поломка в блоке управления, а не в самом приёмнике сигнала.

Сгоревшую деталь можно выпаять и прозвонить, для начала все сопротивления (смотреть схему), поставив на приборе значок ОМа. Затем ёмкость конденсаторов, благо на них есть обозначения, полярность и вид также важен при проверке.

Обозначение на схеме

При обнаружении несоответствия в номинале, перепаиваем.

Блок управления люстрой отвечает за интенсивность и режимы горения светодиодных элементов. Нарушение одной из цепи (в плафонном варианте светильника), не выводит из строя блок, возможно, сгорел предохранитель.

Но всё же, проверьте блоки, нет ли на них оплавленных мест, есть, замените его новым. При неправильном подключении проводов горят только детали в блоке питания. Блок регулятор защищён от чрезмерных нагрузок. Его можно прозвонить по схеме.

Видео:

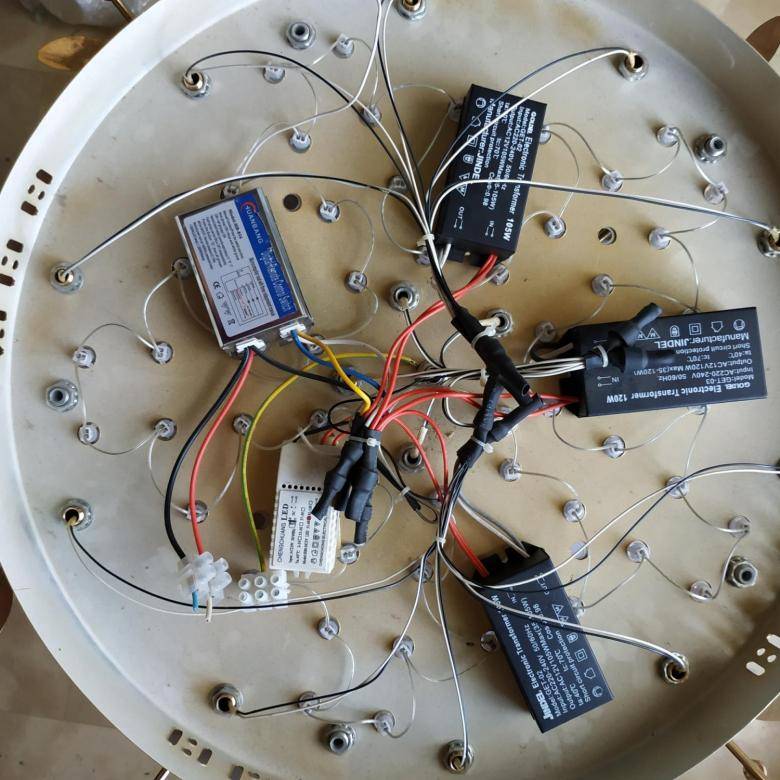

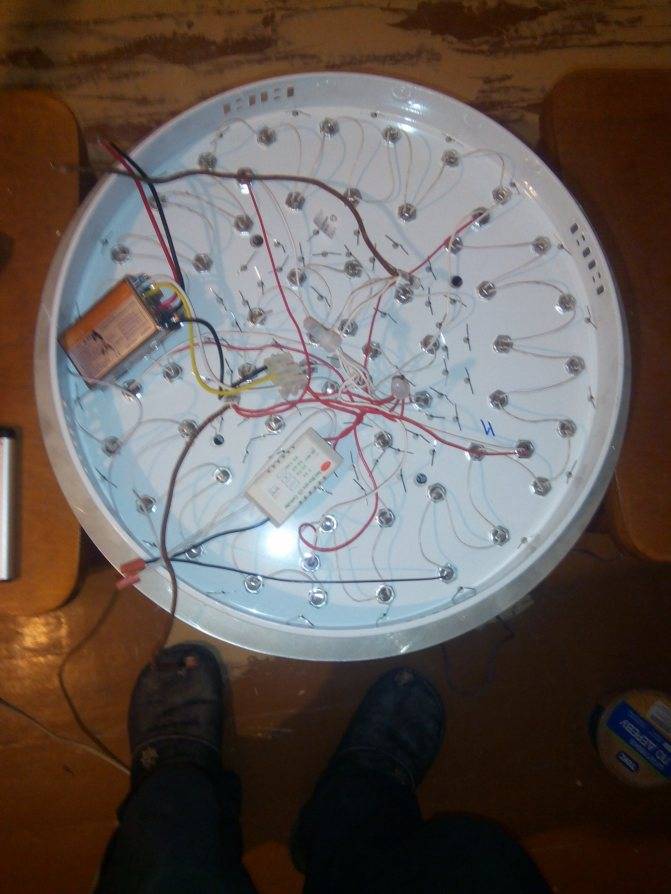

Конструкция светодиодных люстр и визуальный осмотр

Светодиодные подвесные светильники, работающие от пульта дистанционного управления, появились сравнительно недавно. Их устройство знакомо далеко не всем, поэтому вкратце рассмотрим конструкцию приборов.

В самой простой комплектации люстра на светодиодах состоит из корпуса (металлического, пластикового, стеклянного), блока с регулятором (драйвера). Последний элемент используется как выпрямитель напряжения, на нем размещают клеммы и зажимы, к которым подводится питание от промышленной сети. Проводами блок питания соединен с лампами.

Популярные статьи  смертельный ток для человека

Изучите конструкцию устройства, используя приложенную к нему инструкцию, чтобы разобраться, где находятся блоки управления. Они могут устанавливаться как внутри, так и снаружи изделия.

Ремонт люстры без пульта ДУ намного проще. В таком приборе установлен диод или диодный мост с электролитами и резисторами. Также есть катушка с обмоткой для уменьшения пульсации.

Чтобы правильно отремонтировать уличный или внутренний светильник, соблюдайте пошаговую инструкцию:

  1. Снимите прибор с потолка или стены и удалите крышку корпуса.
  2. Изучите электронную схему, чтобы разглядеть видимые дефекты (либо подтвердить их отсутствие). К таковым относятся обрывы проводки.
  3. Удалите плафон и другие декоративные украшения оборудования, выкрутите светодиодные лампочки, если они используются.
  4. Изучите цоколь на предмет наличия прогоревших мест. Для зачистки можете использовать обычный нож.
  5. Заново выполните скрутки, подтяните все винты на крепящихся к плате элементах. При отсутствии видимых дефектов изучите непосредственно лампу.

Конструкция светодиодных люстр и визуальный осмотр

С пультом управления люстры появились не так давно. Мало кто знаком с их устройством. Проводя ремонт светодиодных потолочных люстр необходимо знать конструкцию, просто в общих чертах. Разберёмся подробнее, из чего она может состоять.

Простая светодиодная люстра состоит из корпуса, блока регулятора или драйвера. Он применяется в качестве выпрямителя напряжения. В нем установлены клеммы, или клеммные зажимы, к которым подсоединяют питание сети. Затем от блока проходят провода к лампам. Их может быть от одного провода, под обычную лампу, до 12 под дизайнерский вариант устройства.

Более сложный вариант изделия, состоит из антенны, блока управления самим освещением, регулятора напряжения или неск олькими блоками, проводящие автоматическую настройку. В растровых светильниках может быть несколько драйверов и разные типы светодиодных элементов, ламп. От конкретного вида осветительного прибора зависит проверка и ремонт компонентов.

Почему необходимо знать или выяснить конструкцию, перед тем как начать ремонт светодиодной люстры. Причина проста, требуется определить, где находятся блоки управления, внутри люстры или в самом элементе освещения, лампе. Вот здесь нам понадобится та самая схема люстры на светодиодах.

Ремонт светодиодной люстры работающей без пульта проводить проще. В ней нет ничего сложного, собраны по одному типу: один или несколько диодов (возможен компактный мост), электролиты (конденсаторы), пару сопротивлений (резисторов), и катушка с обмоткой. Это простейшая схема без защиты, вариантов их существует множество, но мы сейчас разберём именно простейшую схему.

  • Сняв светильник, осмотрите плату на присутствие видимых дефектов, обрыва проводов, отсутствие таковых хороший признак.
  • Снимите плафон или украшение вокруг лампы, выкрутите элементы освещения. Осмотрите цоколь, подгоревшие места говорят о плохом контакте. Если они есть попробуйте зачистить их ножом.
  • Перепакуйте клеммники, или скрутки, подтяните винты на всех деталях. Не обнаружив видимых дефектов, переходим к осмотру ламп. Вариант блочного светильника, где реле и лампы находятся рядом на большой плате, рассматривают как ремонт лампы описанной ниже.
  • Ремонт светодиодной люстры своими руками начинают с определения места поломки или обрыва.

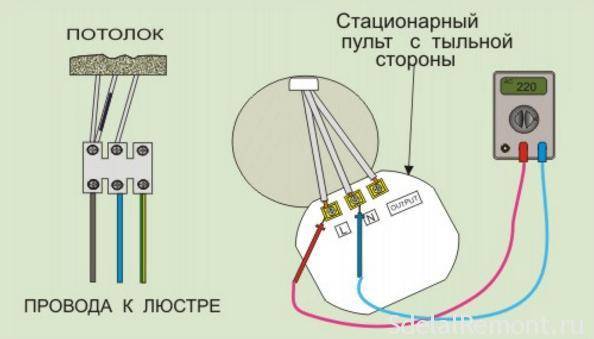

Определение фазы и нейтрали

Под потолком находятся провода, их минимум должно быть 2, один провод «фаза», а другой — «нейтраль» (еще его называют «нуль»). Если люстра подключается через двухклавишный выключатель, то проводов будет три (две фазы и один — нейтраль). Надо всегда помнить, что фазные провода подходят к осветительному прибору через выключатель. Среди электриков принято для фазного провода использовать красные, желтые, черные, белые цвета проводов. Для «нуля» чаще применяют провод с синей изоляцией. Но далеко не везде придерживаются данной маркировки, поэтому провода предварительно проверяют, на каких проводах находится фаза. Определить, на каких проводах фаза, лучше с помощью индикаторной отвертки или, так называемого индикатора напряжения. Данная работа проводится под напряжением, по этому будьте предельно внимательны и осторожны. Выключатели на люстру должны быть включены. Для определения фазы нужно один конец индикаторной отвертки поочередно прикладывать к проводникам, а большим пальцем своей руки прикасаться к металлическому колпачку индикатора. Если неоновая лампочка в отвертке загорается, значит на проводе фаза, если нет — значит нуль или заземление. Далее надо определиться с проводами на люстре. Вы можете столкнуться с несколькими комбинациями проводов от лампочек люстры. Это лампы уже разбиты на группы и их провода соединены, или от каждой лампы отходит своя пара проводов и их надо разбить на группы и соединить. Схема соединения проводов на пятирожковой люстре фото расположено ниже: Рассмотрим вариант, когда лампочки на люстре не разбиты на группы, и ламп больше, чем пять. Тогда для люстры, к примеру, на 6 лампочек выведены 6 пар проводов (6 проводов на фазу и столько же нулевых проводов).

Ревизию люстры и разбивку лампочек на группы лучше проводить на столе или другом удобном для проведения этой работы месте. Если провода люстры двухжильные, т. е. уже разбиты на пары, то задача упрощается. Надо по одному проводу из каждой пары соединить вместе. На это соединение будет подаваться нуль сети. К другим проводам поочередно подключать фазный провод. На люстре, так же поочередно будут загораться лампы. Отмечаем, какой провод при подключении фазы зажигает какую лампу. Затем разделяем шесть ламп люстры на две группы, чаще всего лампы каждой группы должны гореть через одну. Соединяем фазные провода люстры в получившиеся группы. И так, в итоге мы имеем три соединения. Первое, где соединены шесть проводов (как правило, провода нейтрали окрашены в синий цвет) — сюда будет подключаться нуль электропроводки. Второе соединение из трех проводов — это одна группа ламп, сюда будет подключаться фаза из цепи освещения, которая приходит через выключатель. Третье соединение, аналогична второму, только зажигать будет другую группу ламп.

Популярные статьи  Реле максимального тока

Замена светодиодной ленты в светильнике своими руками

Светодиодные ленты

Заменить светодиодную ленту своими руками в доме несложно

Важно знать, как она устроена, изучить инструкцию и схему ее работы. Также требуется иметь минимальные знания и навыки в электрике

Лучше всего в этом помогут обучающие видео-ролики.

Как правило, осуществить замену ленты можно выполнением следующих шагов:

  1. Снять и разобрать светильник.
  2. Осмотреть конструкцию изнутри на предмет дефектов.
  3. Заменить поврежденные элементы или спаять разорванные контакты.

Дополнительно, чтобы отремонтировать и починить прибор, может понадобиться подтягивание всех винтов и перепакование клеммников.

Как отпаять светодиод от площадки

Для отпаивания светодиода от площадки требуется взять термопинцет, лезвие для бритья и паяльную станцию. Вначале нужно прикрепить светодиодную ленту к столу. Для этого подойдет двухсторонний скотч. Далее выполнить следующие шаги:

  1. Разогреть паяльник и приготовить половинку лезвия.
  2. Начать плавить олово на любом выводе светодиода, продвигая лезвие между выводом и печатной площадкой.
  3. Аккуратно освободить место пайки для теплоотводящей подложки, не касаясь жалом паяльника корпуса.
  4. Срезать олово и проверить результат, прозвонив все дорожки с помощью тестера.

Важно не допустить повреждение дорожки из-за утраты топологии рисунка и возможной порчи всего изделия. Также срезать можно без нагревания паяльника

Схемы драйверов для светодиодов от сети 220в

Самая простая схема подключения светодиодной ленты к сети 220 Вольт включает в себя значения Iобщ, I led и I vd. Сопротивление с мощностью резистора зависит от тока светодиода. Ее рассчитывают по закону Ома. Мощность рассеивания вычисляют из этой же формулы.

Во второй схеме ток через резистор включает в себя значения L, VD, LED, N. Ток проходит в два раза меньше, а значит, выделяется в четыре раза меньше мощности. Однако под эту схему понадобится диод с обратным напряжением, к примеру, 1N4007 (КД258).

Ремонт драйвера светодиодной лампы

Если в драйвере находятся  небольшие SMD-компоненты, для ремонта нужно взять паяльник и медную проволоку, а затем выявить сгоревший диод и выпаять его по электрической схеме. В случае отсутствия повреждений следует выпаять все элементы и прозвонить тестером. Устранив негодный элемент, вмонтировать новый.

Контроллер, который мы ремонтируем

Теперь самое интересное – я опишу процесс ремонта контроллера Kedsum K-PC803

, фото внешнего вида которого я уже приводил в начале статьи.

Схема этого контроллера почти полностью совпадает со схемой, приведенной выше. Разница лишь в том, что в этом контроллере не 2 канала, а 3. Но принцип абсолютно тот же. Уделим немного времени, чтобы познакомиться с некоторыми внутренностями и отличиями от приведенной схемы.

Вот как выглядит контроллер для управления люстрой на 3 канала изнутри:

Чуть поближе:

Три реле (черные, слева) соответствуют трем каналам управления.

Справа от верхнего реле видим ряд черных полукруглых деталек. Это три ключевых транзистора и стабилизатор на +5В. Вот как это выглядит в другого ракурса:

На этом фото можно различить транзисторы Q1, Q2, Q3 – ключевые для включения реле (тип – С9013), стабилизатор +5В для питания радиочастотной части – L78L05, и микросхему декодера радиосигнала HS153SP-J.

Обратная сторона схемы (сторона пайки). На фото подписал выводы, чтобы было легче провести рекогнисцировку:

Виды поломок и их причины

Чтобы сделать ремонт потолочных светодиодных светильников своими руками, нужно изучить основные разновидности поломок и факторы их появления.

Если пульт не реагирует на прикосновения вдалеке/вблизи и дело вовсе не в батарейках, возможны следующие причины неисправности: поломка пульта из-за засоренных контактов, которые нуждаются в спиртовой очистке; дисфункция работы некачественного китайского устройства, требующее его полного замены; плохая работа реле прибора.

Если пульт дистанционного управления работает с третьей или пятой попытки, реагирует на прикосновения только вблизи, значит, дело состоит в плохом реле, нуждающимся в замене, прерывании шлейфа светодиодов в результате отсутствия контакта или его плавления. Также причина может заключаться в поломке блока управления светильника. Нередко ремонт люстр с пультом ограничивается установкой более качественных батареек.

Стационарный выключатель дает сбой в результате окисления проводов, сбоя в работе трансформатора, неправильно подобранной электросхемы, регулярных скачков в сети, перегреве и перенапряжении. Часто причина явления заключается в некачественном выключателе и неправильной эксплуатации устройства.

Светодиоды с лампочками не светятся по причине сбоя или выхода из строя блока питания, самих светодиодов и ламп, перегорания. Также иногда проблемой является сбой сети, высокое напряжение, перегрев устройства и некачественных осветительных приборов. В любом из перечисленных случаев требуется полная замена.

Светодиодная люстра не включается из-за плохого соединения, некачественной проводки, давшей сбой на уровне самого устройства или возле выключателя. Также проблема заключается в отсутствии проверки работы светильника перед покупкой — возможен заводской брак. Иногда причина кроется в неполадках работы пульта ДУ.

Радиаторы охлаждения

Большинство светодиодных осветительных приборов выпускается с радиаторами охлаждения. Наличие этого элемента – признак высокого качества устройства. В данных изделиях отводится специальное посадочное место, а радиатор используется для отвода тепла. Периодически нужно проводить замену термопасты. Если этого не делать, то со временем радиатор потеряет свою эффективность и плата или блок перегорит. Разберите устройство и убедитесь в том, что термопаста нанесена на обе плоскости посадочного места.

При необходимости самостоятельно тонким слоем нанесите специальную смазку на всю поверхность посадочного места. Чересчур большое количество термопасты сказывается на теплоотдаче так же негативно, как и ее отсутствие. Для увеличения тепловой отдачи можно прикрутить к радиатору дополнительную алюминиевую пластинку, при этом убедитесь, что она не перекрывает основной воздушный поток.

как поменять светодиоды в люстре с пультом

Качественный ремонт светодиодных источников света своими руками возможен при условии соблюдения правил безопасности и наличии конструктивной схемы электроприбора. В статье были подробно описаны основные причины и типы неисправностей, даны рекомендации по их поиску и устранению.

Популярные статьи  Мощность при параллельном и последовательном соединении резисторов

Конструкция светодиодных люстр и визуальный осмотр

С пультом управления люстры появились не так давно. Мало кто знаком с их устройством. Проводя ремонт светодиодных потолочных люстр необходимо знать конструкцию, просто в общих чертах. Разберёмся подробнее, из чего она может состоять.

Простая светодиодная люстра состоит из корпуса, блока регулятора или драйвера. Он применяется в качестве выпрямителя напряжения. В нем установлены клеммы, или клеммные зажимы, к которым подсоединяют питание сети. Затем от блока проходят провода к лампам. Их может быть от одного провода, под обычную лампу, до 12 под дизайнерский вариант устройства.

Более сложный вариант изделия, состоит из антенны, блока управления самим освещением, регулятора напряжения или неск олькими блоками, проводящие автоматическую настройку. В растровых светильниках может быть несколько драйверов и разные типы светодиодных элементов, ламп. От конкретного вида осветительного прибора зависит проверка и ремонт компонентов.

Почему необходимо знать или выяснить конструкцию, перед тем как начать ремонт светодиодной люстры. Причина проста, требуется определить, где находятся блоки управления, внутри люстры или в самом элементе освещения, лампе. Вот здесь нам понадобится та самая схема люстры на светодиодах.

Ремонт светодиодной люстры работающей без пульта проводить проще. В ней нет ничего сложного, собраны по одному типу: один или несколько диодов (возможен компактный мост), электролиты (конденсаторы), пару сопротивлений (резисторов), и катушка с обмоткой. Это простейшая схема без защиты, вариантов их существует множество, но мы сейчас разберём именно простейшую схему.

  • Сняв светильник, осмотрите плату на присутствие видимых дефектов, обрыва проводов, отсутствие таковых хороший признак.
  • Снимите плафон или украшение вокруг лампы, выкрутите элементы освещения. Осмотрите цоколь, подгоревшие места говорят о плохом контакте. Если они есть попробуйте зачистить их ножом.
  • Перепакуйте клеммники, или скрутки, подтяните винты на всех деталях. Не обнаружив видимых дефектов, переходим к осмотру ламп. Вариант блочного светильника, где реле и лампы находятся рядом на большой плате, рассматривают как ремонт лампы описанной ниже.
  • Ремонт светодиодной люстры своими руками начинают с определения места поломки или обрыва.

Дистанционное управление светом с помощью инфракрасных и радиовыключателей

Инфракрасные выключатели – редкость на рынке светотехники, так как разумнее управлять светом с использованием радиоустройств. Один из самых популярных выключателей – «Сапфир» компании Ноотехника (Беларусь). Эта же компания выпускает множество устройств управления освещением по радиоканалу, в том числе упомянутые ниже. Управляется выключатель любым пультом, например, телевизионным или вручную. Принимает сигналы приемник, расположенный внутри устройства на сенсорной панели. Выключатель света с пультом дистанционного управления представлен на фото.

Радиовыключатели позволяют управлять освещением вручную и с пульта управления (надо делать его привязку), и внешне мало чем отличаются от стандартных «прерывателей цепи». Их взаимодействие со светильником происходит посредством силовых блоков, подключаемых к сети 220 вольт и нагрузке (смотрите схему подключения). К силовым блокам можно подключать лампы накаливания и галогенные лампы на 220 вольт, галогенки через электронный или ферромагнитный трансформатор, а также люминесцентные и компактные люминесцентные лампы.

Выключатель света с дистанционным управлением располагают в любом удобном для себя месте, силовые блоки – в распределительной коробке или стакане люстры.

Устройство и принцип работы люстры с пультом

Приборы освещения под управлением дистанционного пульта, обладают довольно сложной конструкцией. Для того чтобы их собрать и подключить потребуются определенные знания и навыки в электронике и электротехнике. Люстра может эффективно работать на значительном расстоянии, а нужный режим освещения устанавливается с помощью кнопок пульта путем набора несложных комбинаций. Количество функций зависит от конструкции и модели люстры. Все люстры с пультом дистанционного управления разделяются на несколько видов:

  • Со светодиодными лампами. В конструкцию входят несколько разноцветных светодиодов, влияющих на постепенно изменяющийся цвет подсветки. В основном эти светильники выполняют декоративную функцию и довольно часто ломаются. Питание светодиодов осуществляется с помощью конденсатора, снижающего напряжение до оптимального значения. Подключение светодиодов выполняется последовательно, поэтому, если перегорает один из них, гаснет вся цепь. Как правило, в процессе ремонта заменяются не отдельные светодиоды, а сразу весь блок.
  • С галогенными лампами. Для питания таких ламп используются трансформаторы, выполняющие импульсное преобразование подаваемого напряжения. В случае поломки каждая из ламп поочереднео проверяется мультиметром. Если лампы находятся в рабочем состоянии, выполняется проверка всех имеющихся трансформаторов.
  • С комбинированными источниками света. У этих люстр наиболее сложная конструкция, в которой соединились светодиодные и галогенные лампы. Они могут включаться поочередно или все вместе. При поломке обнаруживаются недостатки, характерные для первых двух видов люстр.

Все люстры оборудуются реле радиоуправления, в котором устанавливается модуль, принимающий радиосигнал, поступающий с пульта. Каждая модель отличается определенным количеством электромагнитных реле, выполняющих коммутацию токов разной мощности.

Питание на реле поступает через гасящий конденсатор, а излишки электроэнергии нейтрализуются балластным конденсатором. Существенным недостатком данного элемента считается место, где он впаян в общую плату. В процессе длительной эксплуатации пайка становится слабее, и реле может отвалиться в любой момент.

Важнейшей составляющей люстры является сам пульт дистанционного управления. Он отличается простотой конструкции, минимальным количеством кнопок и набором функций. Следовательно, ремонт люстры с пультом дистанционного управления вполне возможно выполнить самостоятельно. Простая электрическая схема гарантирует продолжительную работу, поэтому пульт чаще всего выходит из строя по причине севших батареек.
