Как подключить пакетник

Преимущества применения перед однополюсными автоматами

Рассмотрим ситуацию, когда кто-то перепутал фазу с нулем. Тогда при отключении однополюсного автомата разъединяется линия нуля, а фаза остается в цепи. Человек, думая, что обезопасил себя отключением автомата, начинает работать и получает удар током. Чтобы этого не произошло, нужно после отключения однополюсного автомата проверить отсутствие напряжения в цепи индикатором. Но все же надежнее использовать двухполюсный автомат, который полностью обесточит цепь.

В случае, когда сработало УЗО, необходимо найти неисправность в цепи. В первую очередь выключаются все электроприборы из розеток. Если это не дало результата, последовательно выключаются ветки цепи, но разъединять надо и ноль и фазу. Однополюсный автомат не дает такую возможность. Придется откинуть ноль на шине, что проблематично, так как требует прозвонки для нахождения нужного провода. Двухполюсный автомат отлично справляется с этой задачей.

Таким образом, преимущества:

  1. Безопасность – электрическая цепь разрывается целиком.
  2. Легкость поиска неисправности.

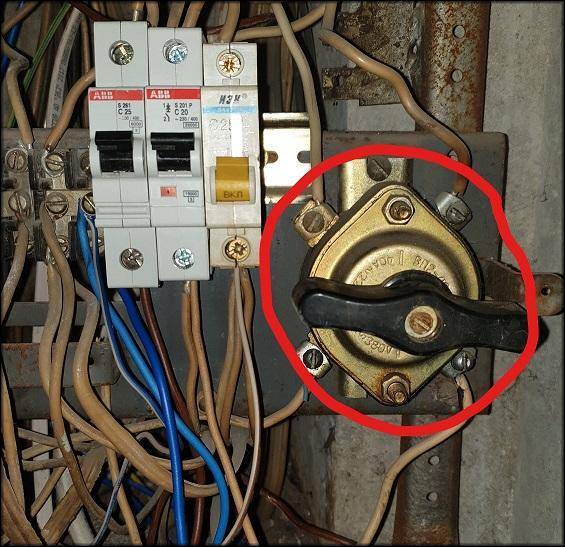

Что представляет собой пакетный выключатель?

Пакетники – это приборы, предназначенные для коммутации (т.е. включения и выключения) небольших нагрузочных токов. Их подключают к электросетям постоянного и переменного тока 440-660 В.

Приборы трудно назвать удобными, поскольку в их устройстве не предусмотрены системы автоматического обесточивания в случае перегрузок.

Помимо отсутствия защитной автоматики, устройства имеют еще один существенный недостаток: они быстро ломаются при частых перепадах напряжения. По этой причине их стали использовать гораздо реже.

Но все-таки рано говорить о неактуальности пакетников, пока они дешевы, а их коммутационный ресурс удовлетворителен. Приборы по-прежнему удобны для применения в распределительных щитках и пультах управления.

В подъездах многоэтажек уже давно не ставят пакетные выключатели. Их заменили на современные двухполюсные автоматы, отличающиеся лучшей износостойкостью, долговечностью и большей пропускной способностью тока. Новые приборы подсоединяют к электросети каждой отдельной квартиры, а не подъезда.

Чем отличается, преимущества и недостатки

Первое, что надо сказать о пакетнике — это ручное устройство, без автоматического срабатывания (отщелкивания с расцеплением контактов при перегрузках, КЗ). Для вкл./выкл. цепи надо вручную поворачивать его рукоять с тугим ходом.

Надо сказать, что конструкция до сих пор остается функциональной, но для жилья она во многом утратила актуальность. С другой стороны, в электроустановках (промышленность, производство, энергетика, станции), где по специфике затребован ручной принцип активации/деактивации оборудования, использование пакетников распространено, является стандартом. В новом жилье такие рубильники не ставят уже давно, вместо них — АВ. Замену, как правило, всегда делают, если проводят ремонт электрокоммуникаций, обновление проводки, щитка.

Отличия пакетника от автоматического выключателя (АВ)

Пакетники заменяют именно автоматическими выключателями. Альтернативы автоматам, как правило, нет. АВ намного современнее с автономным реагированием на перегрузки, а также ими можно управлять вручную: двигать переключатель, смыкая/размыкая цепь, когда нужно, то есть устройство намного универсальнее.

Характеристика Выключатели
Пакетный Автоматический
Функции Только коммутация. Коммутация и защита от перегрузок и токов КЗ.
Конструкция Полностью механическая конструкция разъединения/смыкания контактов цепи, требующая только ручного управления. Проще говоря, принцип работы изделия как у обычных бытовых выключателей освещения. В составе есть два расцепителя:
  • тепловой — отключение при перегрузках, например, если мощности потребителей превышают возможности проводки (ее сечение не соответствует потребляемым кВт);
  • электромагнитный — расцепление (обесточивание) при КЗ на линии, в электроприборах в квартире.
Управление Все управление только ручное. Включение только ручное, и это логично, так как пользователь должен иметь возможность сам активировать источник опасности — сеть. Отключение — и ручное, и автоматическое.
Монтаж К корпусу щитка или к рейке, но обычно только винтами. На DIN планку защелкиванием, а также есть вспомогательные аксессуары для винтовой и иной фиксации.
Возможность других схем (вариантов) переключения Есть, возможны вариации между клеммами. Нет, но этого и не требуется в условиях использования.

Особенности отличий

Главная разница в том, что автомат обладает функцией защиты цепи от КЗ и перегрузок, отключается сам при опасности, а пакетник — это обычный механический выключатель, его принцип ничем не отличается от такового. Ручные рубильники обычно круглые, многогранные, с продольной ручкой, часто имеют ретро дизайн. АВ — это плоская серая пластмассовая коробочка с желтыми, красными, синими и пр. цветов маленькими рычажками (флажками) с ходом вверх/вниз. Старые образцы могут быть кнопочными. Такие коробы удобно размещать модульно — их можно просто и легко добавлять в ряд на DIN-рейку.

При пакетном выключателе, если, например, никого нет дома и некому повернуть рубильник, перегрузка будет действовать, пока окончательно не сгорит проводка, и это может стать причиной пожара всего здания. А при АВ произойдет автоматическое расцепление контактов, разъединение, обесточивание при малейших признаках некорректной работы сети. Максимум, что может произойти — немного перегреется проводка.

Автоматический выключатель защищает проводку от нагрева и плавления, возгорания, под него и сечение жил подбирают следующие ступени защиты в виде автоматики отключения — УЗО, АВДТ. Последние и АВ можно ставить и к пакетнику.

Преимущества и недостатки

Преимущества АВ очевидны — автоматичность, компактность, простота в установке, защита цепи. Минусы пакетника: нет перечисленного, а также рубильники ломаются при частых скачках напряжения, могут выгореть контакты. У АВ такого свойства нет, так как он просто разомкнет цепь, что исключит нагрев аппарата.

Недостатков у АВ по сравнению с пакетниками нет, кроме одного исключения, но оно обусловлено специфичностью среды использования. В электроустановках, на объектах производства и распределения электричества (станции, подстанции) иногда требуется именно ручной способ выкл./вкл. и возможность менять варианты контактов — тогда ручной рубильник незаменим.

Виды пакетных выключателей

На сегодняшний день известно несколько видов пакетных выключателей. Между собой они различаются по степени защиты. Они делятся на:

  • открытые;
  • закрытые;
  • герметичные.

Как подключить пакетник

По принципу действия их можно разделить на:

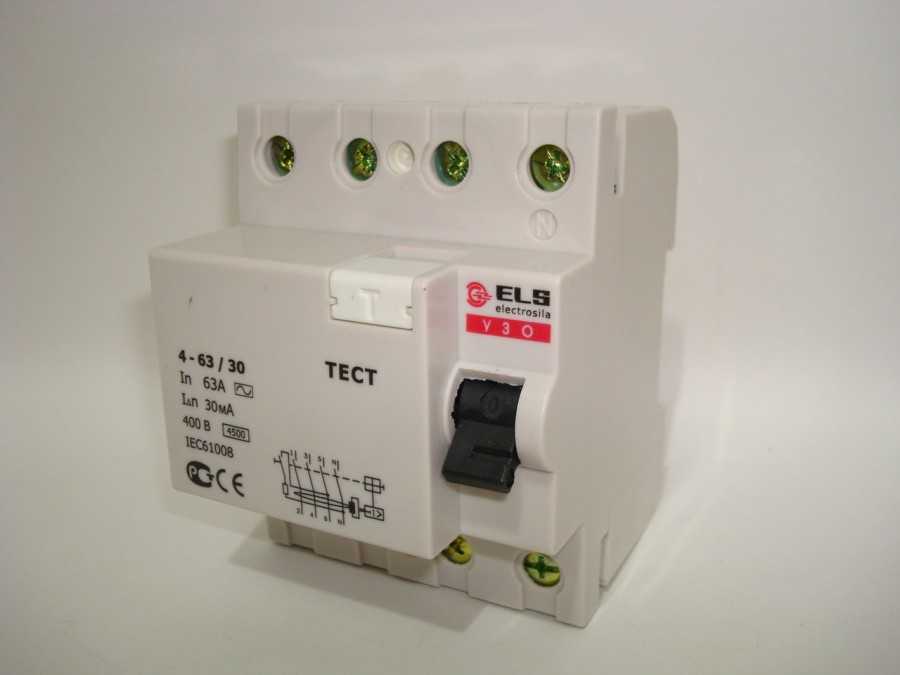

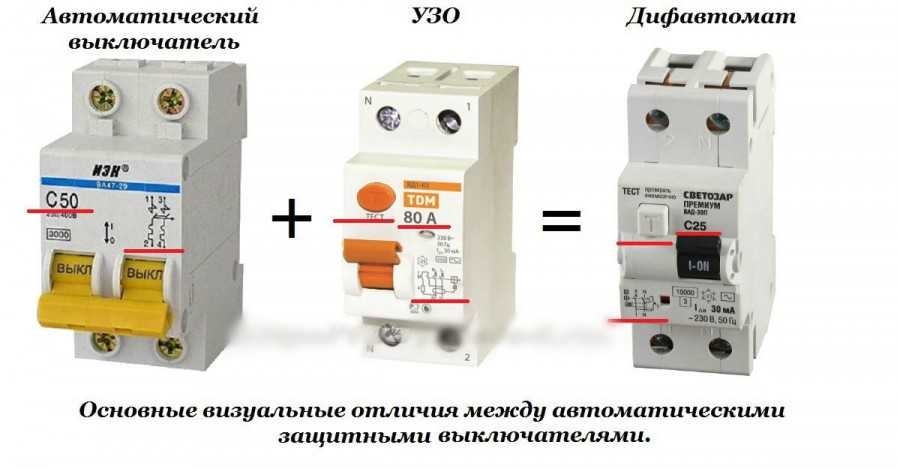

Устройство защитного отключения. Этот тип помогает защитить жилое пространство от любых утечек электрической энергии. Оно быстро срабатывает если в сети появится дифференциальный ток. Он становится главной причиной возникновения пожаров и возгорания электропроводки.

Как подключить пакетник

Главное преимущество данного прибора заключается в его многократном использовании. Он предотвращает плавление и возгорание электрической проводки за короткий промежуток времени. Этот механизм имеет несколько полюсов. Различная конструкция корпуса, позволяет подобрать оптимальный вариант.

Как подключить пакетник

Дифференциальный автомат. Данное устройство представляет собой комбинированный прибор, который оснащен дополнительной защитой тока и автоматического выключателя. Простым языком – это модернизированная версия механизма.

Популярные статьи  сварка проводов в распределительной коробке

Как подключить пакетник

ПП 2-16/Н2 М3 исп.3, переключатель пакетный (ЭТ)

Вернуться к -ассортименту: Переключатели пакетные ПП

Цена с НДС:



Цена с НДС, со скидкой: 125.12 руб.

Карточка товара
Наименование изделия: пакетный переключатель
Номинальный рабочий ток, In: 16А (220В AC/DC), 10А (380В AC)
Номинальное рабочее напряжение, Ue: 380В AC, 220В DC
Способ крепления: задней скобой
Степень защиты: IP00
Материал корпуса (оболочки): отсутствует
Климатическое исполнение и категория размещения: М3
Условия использования: в закрытых помещениях
Установочные размеры, мм: 56
Кол-во в транспортной упаковке, шт: 10
Артикул производителя: ET002012

В корзину

Под заказ

Тех. описание — Переключатели пакетные серии ПП  Открыть

Назначение | Преимущества | Технические характеристики | Габ. размеры, схема | Структура условного обозначения

Производим и поставляем. Товар сертифицирован.

Пакетные выключатели, переключатели предназначены для работы в электрических цепях напряжением до 380В переменного тока частотой 50, 60Гц и 400Гц и до 220В постоянного тока в качестве:

—    вводных выключателей и переключателей в цепях управления электроустановок распределения энергии;

—    коммутационных аппаратов с ручным приводом для нечастых включений и отключений;

—    для ручного управления асинхронными электродвигателями в электрических цепях переменного тока.

Выключатели (переключатели) обеспечивают работу в следующих режимах: продолжительном, прерывисто-продолжительном и повторно-кратковременном. Частота переключений не более 120 раз в час.

ПП

Х

ХХХ

ХХ

ХХ

Х

1

2

3

4

5

  1. Количество полюсов
  2. Номинальный рабочий ток, А
  3. Условное обозначение числа направлений при коммутации электрических цепей:

   Н2 – на 2 направления; Н3 – на 3 направления;

   Н4 – на 4 направления; Р   – для реверса двигателя.

  1. Условное обозначение климатического исполнения и категории размещения
  2. Условное обозначение материала корпуса и степени защиты:

    исп. 1 – без корпуса, крепление передней скобой, IP00;

    исп. 3 – без корпуса, крепление задней скобой, IP00;

    пл. 56 – корпус из ударопрочного негорючего пластика, IP56;

    сил. 56 – корпус из силумина, IP56.

  Номинальный рабочий ток In, А

16 — 160

  Номинальное напряжение Ue, В

AC

380

DC

220

  Механическая износостойкость, циклов ВО

20 000

  Частота переключений в час, не более

120

  Степень защиты

IP00, IP56

  Климатическое исполнение и категория размещения

М1, М2, М3

— Самый большой ассортимент выключателей и переключателей на рынке России и стран СНГ;

— Простая и надежная конструкция;

— Наличие наконечников у пакетных выключателей и переключателей на номинальные токи 63 и 100 А;

— Исполнение IP30 и IP56 в пластиковом и силуминовом корпусе для установки в помещениях со специальными требованиями или на улице.

Распечатать

Выбор автомата

Прежде чем приступить к монтажу, необходимо правильно подобрать изделие. Сколько поставить: один или несколько, на какую мощность, какого производителя? Нужен ли вводной автомат? Подключать до счетчика или после? Эти вопросы самые часто задаваемые.

Каждый выключатель характеризуется такими параметрами:

  • номинальным током (указывается в А);
  • рабочим напряжением эл. сети (указывается в В);
  • количеством полюсов;
  • максимальным током к.з.;
  • времятоковой характеристикой (время срабатывания устройства в зависимости от величины протекающего тока – предельная коммутационная способность (ПКС)).

Последний параметр указывается в цифрах, которые означают, при каком значении тока устройство сохранит свою работоспособность. В быту применяются изделия, имеющие цифры 4500, 6000 и 10000 А.

Производители обычно все это указывают прямо на корпусе прибора, включая принципиальную схему включения в работу и условное обозначение выключателя.

Размещение технических характеристик автомата на корпусе прибора

Выбор выключателя осуществляется по мощности нагрузки и сечению подключаемого провода. Выбирают обычно по 2 параметрам: току перегрузки, току отключения при к.з.

Перегрузка возникает при включении в сеть устройств и приборов, суммарная мощность которых приведет к чрезмерному нагреву проводников и контактных соединений. Поэтому автомат, который будет установлен в конкретную цепь, должен иметь ток отключения больше или равным расчетному. Его определяют суммированием мощности предполагаемых к использованию электроустройств (указывается в паспорте). Далее полученную цифру делят на 220 (вспоминаем физику и закон Ома) и получают искомый ток перегрузки. Необходимо еще учесть одно обстоятельство: этот ток не должен быть больше тока, который может протекать по проводнику.

Ток отключения при к.з. – это та его величина, при которой происходит отключение автоматического выключателя. Его тоже рассчитывают, а затем подбирают по типу защиты. В нем заложены значения тока отключения по отношению к вероятному току к.з. Зависит этот ток от вида нагрузки электросети. В быту и для небольших объектов используют устройства с условным обозначением B, C, а на вводе – D (см. размещение обозначения на рисунке).

Чаще всего, в электрическую схему помимо автоматов на каждую групповую линию, входят еще вводной автомат, УЗО или дифференциальный автомат.

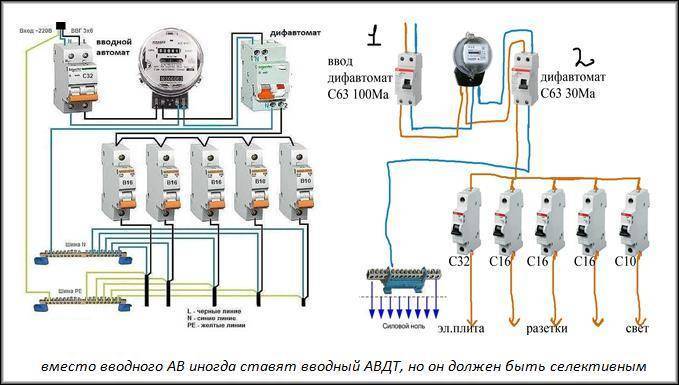

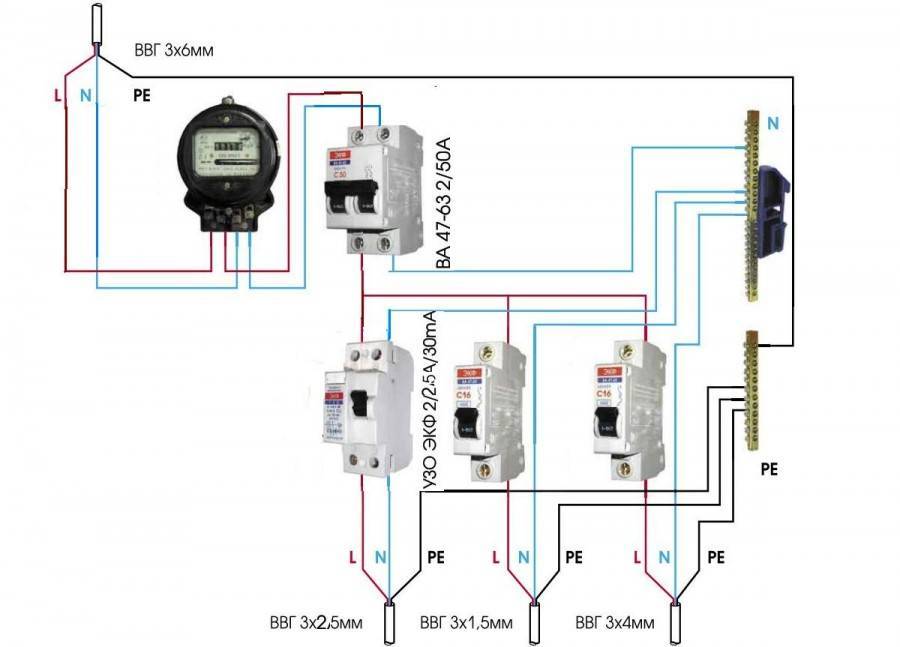

Схема подключения устройств защиты в распределительном щитке

Схема указывает на следующие основные моменты, знать которые важно:

  • комплектацию распределительного щитка (вводной автомат, электросчетчик, УЗО, автоматы от ходящих линий);
  • парную работу вводного автомата и УЗО (об этом свидетельствует меньший номинальный ток УЗО, чем у вводного автомата);
  • место установки УЗО (должно находиться близко к вводу электропитания, поэтому монтируется сразу за счетчиком);
  • установка одного УЗО, защищающего всю электрическую цепь (ток утечки не должен превышать 30 мА);
  • при монтаже УЗО разделяются нулевой защитный (РЕ – линии черного цвета) и нулевой рабочий проводник (N – линии голубого цвета);
  • сечение проводников и марку провода;
  • как подключается фазный проводник к основным устройствам схемы (на схеме линии красного цвета).

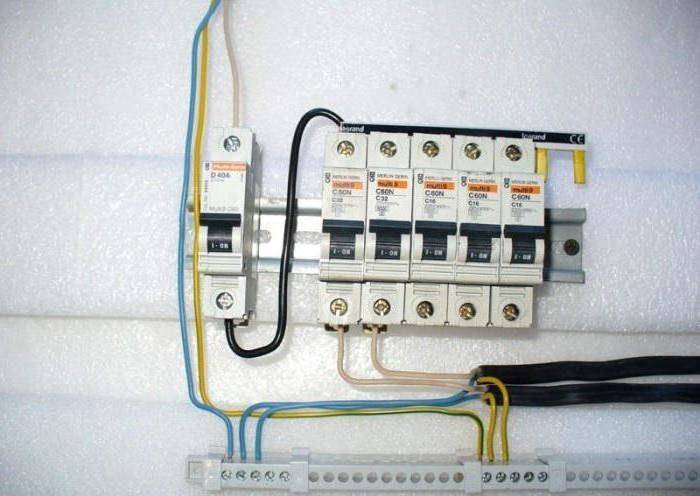

Внешний вид распределительного щитка с установленными приборами для учета потребления эл. энергии и защиты эл. цепей показан на рисунке ниже:

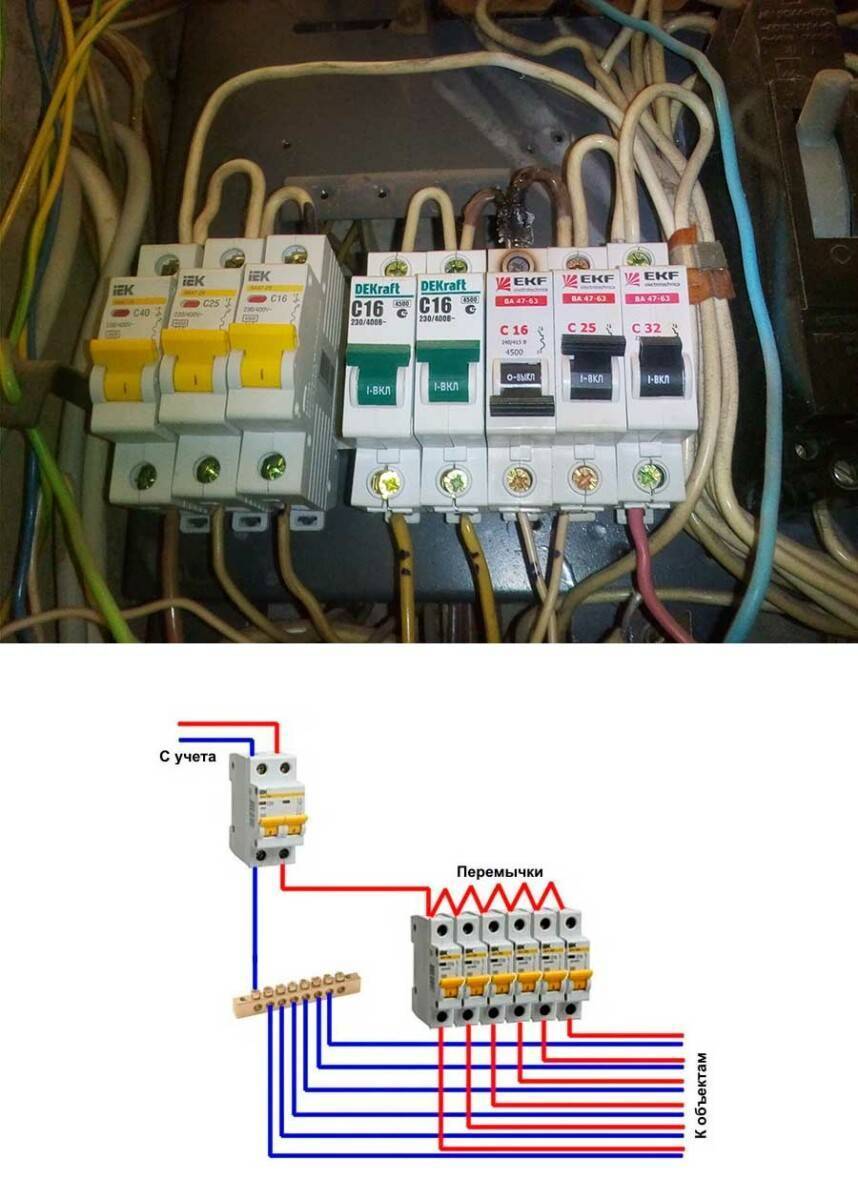

Размещение элементов защиты и счетчика в распределительном щитке

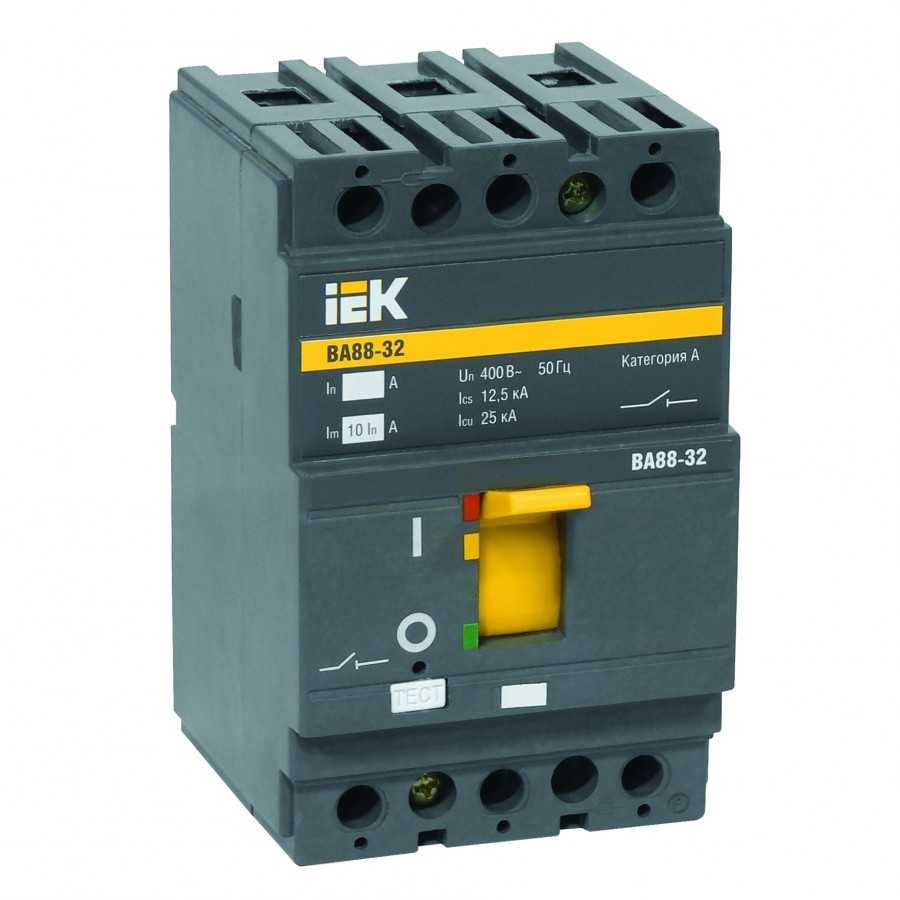

Классификация автоматических выключателей

Сегодня эти устройства продаются в огромном ассортименте. Между собой они различаются по нижеперечисленным характеристикам:

  • Ток главной цепи. Он может быть переменным, постоянным или же комбинированным.
  • Способ управления. Оборудование может управляться вручную или с помощью моторного привода.
  • Метод монтажа. Устройства бывают втычными, выдвижными или стационарными.
  • Вид расцепителя. Эти элементы могут быть электронными, электромагнитными и тепловыми, а также полупроводниковыми.
  • Тип корпусной части. Она может быть модульной, литой или открытой.
  • Показатель рабочего тока. Его величина может составлять от 1,6 А до 6,3 кА.

Современные автоматы отличаются сложным механизмом защиты сети. Они обладают дополнительными возможностями, к которым относятся:

  • Возможность размыкания электроцепи на расстоянии.
  • Присутствие сигнальных контактных групп.
  • Автоматическое срабатывание защитного устройства в случае падения напряжения до критической величины.

Пошаговая схема выбора автоматического выключателя на видео:

Пакетники могут иметь различные типоразмеры, и с их помощью можно защищать электрические сети не только в квартирах и частных домах, но и на крупных объектах. Производятся эти устройства как в России, так и за рубежом.

Популярные статьи  как соединить провода в распределительной коробке

С целью защиты электрических цепей зданий устанавливаются выключатели следующих типов:

УЗО, как сокращенно называются устройства защитного отключения, предотвращают поражение электрическим током человека, прикоснувшегося к проводнику, и не допускают возгорания окружающих предметов при утечке электричества, что может произойти в случае повреждения изоляции кабелей.

Автоматические выключатели защищают цепи от КЗ и позволяют включать и отключать питание вручную. Самым совершенным защитным устройством является дифференциальный автомат. Он сочетает в себе возможности устройства защитного отключения и обычного автоматического выключателя. Этот пакетник оборудован встроенной защитой от слишком мощного потока электронов. Управление им осуществляется за счет дифференциального тока.

В однофазных электросетях могут устанавливаться однополюсные и двухполюсные автоматы. На выбор пакетника влияет количество проводов в электрической проводке.

Основные типы и виды пакетников

Пакетники классифицируют по разным признакам:

  • по месту присоединения внешних электрокабелей к панели (переднее, заднее подключение);
  • по степени защищенности внутренних конструкционных элементов от негативных факторов окружающей среды (различают открытые, защищенные, герметичные приборы);
  • по особенностям конструкции переключателей (пакетно-кулачковые, барабанные).

Несмотря на большое разнообразие пакетных выключателей и переключателей они имеют общие техническо-эксплуатационные характеристики и схожие недостатки.

Так, ресурс пружинного механизма рассчитан примерно на 103 отключения электроэнергии. Есть износостойкие модели, которые выполняют 203-1000 отключений. Главное условие: частота срабатывания механизма не должна превышать 50 в течение 1 часа.

Галерея изображений

Фото из

Пакетники в незащищенном корпусе прекрасно подходят для монтажа в электрощитках. Главное, чтобы щиты, ниши или ящики располагались в сухих помещениях и были надежно закрыты от пыли, влаги, брызг. Если эти условия не соблюдены, высока вероятность, что прибор быстро выйдет из строя из-за ржавчины, частиц пыли или повреждения контактов

Пакетные устройства выключения и переключения, закрытые корпусом, необязательно устанавливать в нишах и щитах. Их внешняя оболочка служит хорошей защитой от пыли и случайных повреждений. Производители отдельно позаботились о том, чтобы на контакты не попадали частицы грязи, а к токоведущим элементам невозможно было прикоснуться, не разобрав устройство

Это приборы в брызгонепроницаемых и взрывозащищенных корпусах. Внешние оболочки устройств изготовлены из высокопрочного пластика и алюминия. Материалы исключительно долговечны, не поддаются коррозии. Корпуса сконструированы так, чтобы внутрь механизма не попадали капли влаги и частицы пыли. Такие устройства можно монтировать в любых условиях, даже за пределами помещений

Пакетники различаются по способу установки. Они делятся на стационарные и выкатные с втычными контактами. Выбирают устройства в зависимости от удобства и конкретных условий эксплуатации. Главное, чтобы технические характеристики приборов соответствовали напряжению в сети, количеству направлений и полюсов, номинальному току

Открытый пакетный выключатель

Защищенные и незащищенные пакетники

Пакетник в герметизированном корпусе

Современный стационарный пакетный выключатель

Маркировка изделий может включать такие буквенные и цифровые условные обозначения:

  • «В» – выключатель;
  • «П» – переключатель;
  • «П» – пакетный;
  •  «Г» – герметичный;
  • цифры 1-4 – количество полюсов;
  • «Н» – направление (2, 3, 4, а также «Р» — реверс).

В маркировке приборов указывают степень защищенности, тип размещения, особенности установки, номинальный ток. Иногда можно встретить пометки-сокращения «сил.» и «пл.». Они используются для обозначения материала корпуса (силуминовый, пластиковый). К примеру, маркировка прибора ГППМ-2-60/Н2 расшифровывается как 2-полюсный 60-амперный герметичный пакетный переключатель на 2 направления.

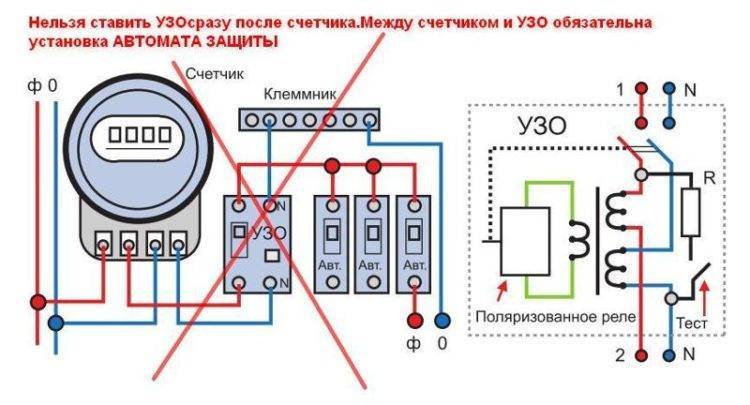

Как правильно подключить УЗО и автомат

По сути, установка УЗО ничем не отличается от установки того же автомата, хотя некоторые особенности все же есть. Прежде всего, необходимо помнить, что УЗО не спасает от коротких замыканий и перегрузки. Более того, сам прибор этих самых перегрузок боится. Поэтому его нужно ставить последовательно с автоматом или предохранителями (старые добрые «пробки»).

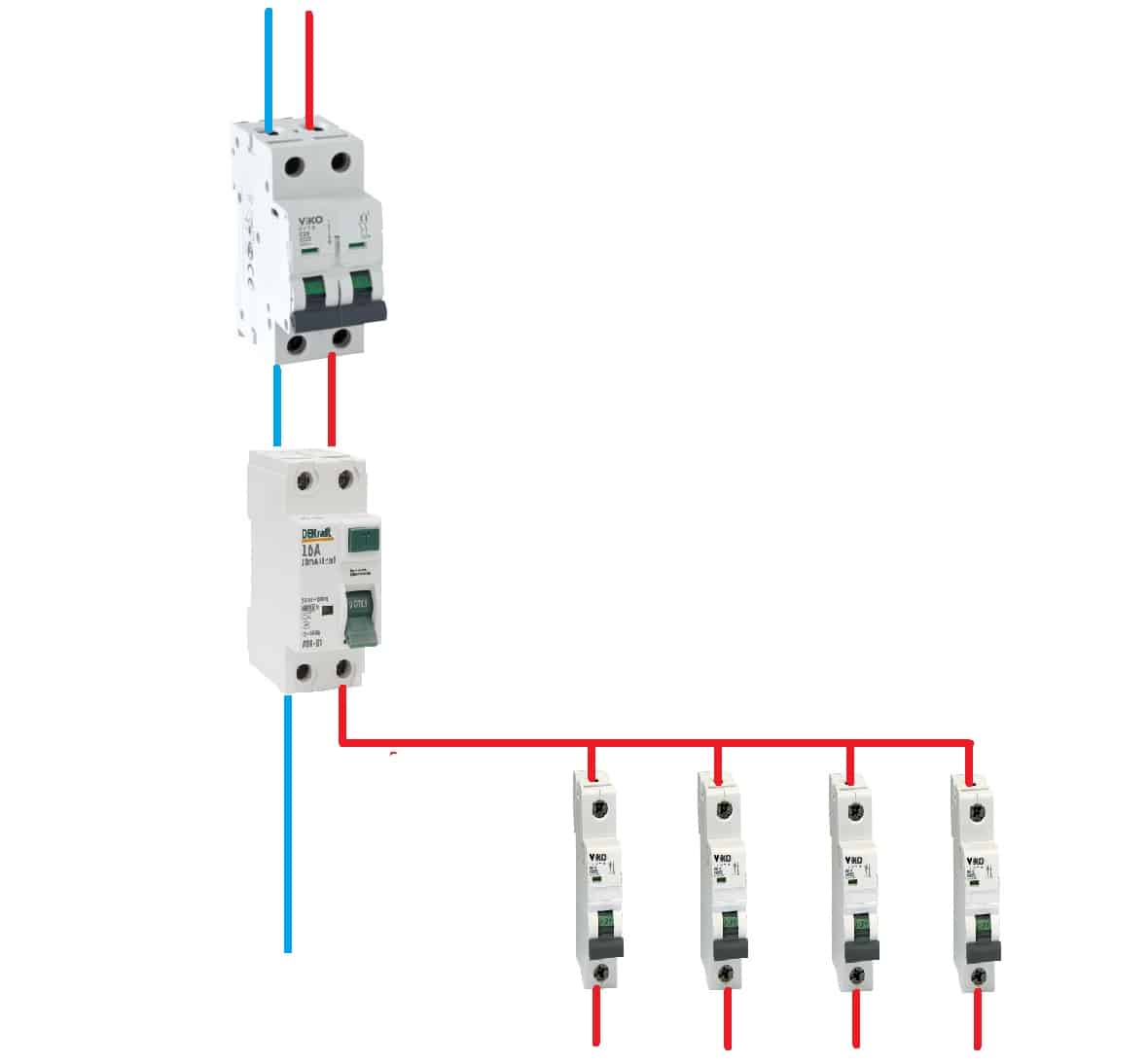

Пример установки УЗО в однофазную сеть

В какой последовательности ставить приборы? Где бы автомат ни стоял, до или после УЗО, при коротком замыкании ток во всей цепи будет один, и пойдет он одинаково успешно либо сперва через УЗО, а потом через автомат, либо наоборот. Важнее другое: автомат, включенный последовательно с УЗО, сразу же разомкнет цепь, спасая тем самым и себя, и УЗО, и проводку.

Так что можете подсоединить дифференциальный выключатель там, где удобнее: хоть до, хоть после автомата. Главное — последовательно. До счетчика или после — тоже нет никакой разницы по той же причине. Другой вопрос, разрешит ли электросеть или ЖЭК (поставщик электроэнергии) ставить «левые» коммутационные устройства до счетчика. Не разрешит. Так что выбор невелик: после счетчика, но для самой цепи, повторимся, это абсолютно без разницы. Единственное, учитывайте, что утечка в цепях, расположенных до дифференциального выключателя, контролироваться этим самым выключателем не будет.

Еще один момент, который нужно учитывать при установке дифвыключателя. Если у подавляющего большинства автоматов все линии (полюса) равноправны, то с дифвыключателем не все так просто. Ноль и фаза имеют свои конкретные места, и менять их местами нельзя. Если на клемме написано «L» или цифра, то эта клемма для подключения фазного провода, если маркировка «N» — нулевого, и никогда не наоборот! В некоторых случаях маркировка фазных клемм может отсутствовать, но нулевая обозначена всегда.

Назначение пакетных выключателей

Пакетный выключатель это ручной аппарат, который предназначен для коммутации (включения/отключения) небольших нагрузочных токов. Пакетники применяются в электрических сетях переменного тока до 660 В и постоянного – до 440 В.

Устанавливают их на панелях распределительных щитов, а также в шкафах как вводные выключатели.

Пакетный выключатель представляет собой приспособление для коммутации электрического тока в сетях. Он имеет ручной привод с переключающим устройством в виде изоляционной платы, на которой закреплены изолированные друг от друга подвижные контакты и неподвижные контакты с клеммами.

Для того чтобы включить или отключить пакетный выключатель необходимо повернуть его рукоятку на 90°. Данная манипуляция фиксирует подвижные контакты в нужном положении с помощью пружинного механизма.

Благодаря наличию фиксирующих выступов, ограничивающих разворот пружинного механизма и вместе с ним подвижных контактов, пакетный выключатель имеет четкую фиксацию положений при повороте рукоятки на 90°.

В зависимости от степени защиты, пакетные выключатели классифицируют на три типа изготовления:

Пакетный выключатель открытого исполнения предназначен исключительно для установки в сухих не запыленных помещениях с отсутствием вероятности пожара и других защищенных местах (щиты, ящики, ниши), препятствующих случайному прикосновению к неподвижным контактам.

Защищенное исполнение пакетного выключателя подразумевает наличие пластмассовой оболочки. Она защищает пакетник не только от случайного прикосновения, но и от попадания посторонних предметов на токоведущие части.

Герметическое исполнение пакетника реализовано путем его защиты алюминиевым или пластмассовым корпусом, который препятствует попаданию влаги внутрь него.

Структурное обозначение пакетников

Сокращенно пакетные выключатели обозначаются буквами ПВ, а переключатели – ПП. Цифра, следующая за сокращением – число полюсов, а после дефиса – отключаемый ток в амперах при напряжении 220 В.

Популярные статьи  как перемотать электродвигатель в домашних условиях

По виду крепления пакетные выключатели выпускаются в следующих исполнениях:

  1. I) крепление пакетника размещается за панелью толщиной до 4 мм и выполняется передней скобкой, внешние провода подсоединяются сзади;
  2. II) крепление размещается за панелью толщиной до 24 мм и выполняется передней скобкой, внешние провода подсоединяются так же сзади;
  3. III) крепление размещается внутри шкафа и выполняется задней скобкой, внешние провода подсоединяются спереди;
  4. IV) крепление осуществляется за корпус.

Конструкция пакетного выключателя состоит из двух главных узлов: механизма переключения и контактной системы. В зависимости от числа рабочих полюсов (1-4) он имеет в своем составе несколько коммутационных пакетов.

Отдельный пакет содержит подвижные и неподвижные соединения с фибровыми шайбами, которые способствуют гашению дуги. Подвижные пружинящие контакты расположены на поворотном штыре.

Он в свою очередь выполнен из изолирующего материала, при повороте которого происходит фиксация по 90 градусов за каждый оборот. Неподвижные контакты, имеющие вид ножей, расположены в пластмассовых шайбах.

Похожие материалы на сайте:

Монтаж автомата к счетчику

При подключении руководствуются требованиями Правил установки электросчетчиков. В них указано, что кабель питания подходит к неподвижным контактам, расположенным сверху, при любом варианте подключения устройства.

Счетчик устанавливают как на территории квартиры, так и в подъезде. Модель должна соответствовать принятым нормам законодательства. Паспорт прибора должен иметь отметку о внесении счетчика в единый реестр. Контролирующая компания-поставщик электроэнергии должна проверять, насколько правильно выполнен монтаж приборов учета и проводов.

Автомат для счетчика с одним полюсом устанавливают в сеть, где есть два кабеля – нулевой провод (обозначают аббревиатурой PEN) и фазный (маркирован буквой L). На фазу ставят только один автомат для счетчика согласно принятым нормам. При возможности советуют использовать выключатель с двумя полюсами. Обычно такую систему используют в старых зданиях. Проводник питания присоединяют к входящей клемме пакетника, затем пропускают через счетчик и разводят по защитным приборам. Нулевой кабель тоже проводят через прибор учета. Как подключить пакетникСледует обязательно изучить паспорт устройства, где указана правильная схема подключения проводов к клеммам. В паспорте прописана информация о сечении проводов, типы соединения, длина зачищаемого отрезка проводника.

Основное правило подключения – сверху нужно подсоединить кабель питания, а снизу – провод нагрузки. Если потребуется замена автомата или подключение дополнительных кабелей, то в будущем не возникнет необходимость разбираться в проводах.

Конец кабельных жил зачищают на 10 см. Так провод проще входит в щиток и сгибается, что облегчает установку нескольких автоматов. Изоляцию внутри кабеля снимают на 1 см.

Проводники маркируют разными цветами:

  • белый и коричневый цвета используют для фазного провода;
  • черным, синим, голубым цветом обозначают нулевой кабель;
  • зеленый цвет для заземления.

После зачистки провода, его вставляют в контакт сверху и фиксируют винтом с помощью отвертки. Если провод гибкий, то лучше подсоединить специальные наконечники. Они обеспечивают надежность соединения.

Нельзя допускать при подсоединении:

  • попадание изоляции под зажим;
  • слишком сильного перетягивания провода, чтобы не допустить изменение в форме корпуса и нарушения в работе переключателя.

В щиток могут быть встроены несколько защитных устройств, которые соединяют перемычками, но эффективнее использовать подобранную по размеру шину.

Установка защитного автомата в электрощитке своими руками

В первую очередь нужно определиться с подсоединением проводов питания, и лишь после этого разбираться, как подключить к сети автомат. Если вы не знаете, сверху или снизу пакетника должны подключаться питающие проводники, обратитесь к требованиям ПУЭ, которые являются основным руководящим документом при проведении электромонтажных работ.

В Правилах четко оговорено, что кабель питания должен присоединяться к неподвижным контактам, и это требование должно выполняться в любой схеме подключения защитных автоматов. В любом современном устройстве неподвижные контакты расположены сверху.

Для установки понадобятся контрольные приборы и инструмент, в который входят:

  • Монтажный нож.
  • Отвертки (крестовая и шлицевая).
  • Мультиметр или индикаторная отвертка.

Итак, как же правильно подключить автомат? Рассмотрим установку защитных автоматов в однофазных сетях.

Однополюсный автомат

Установка производится в сети, где для выполнения ввода задействовано два кабеля: нулевой (PEN) и фазный (L). Такая система существует в зданиях старой постройки. Питающий проводник подсоединяется к входной клемме автомата, затем с выходной он проходит через счетчик, после чего разводится по защитным устройствам конкретных групп. К PEN запитывающий нулевой кабель также подводится через электрический счетчик.

Применение одно, двух и трехполюсных автоматов на видео:

Двухполюсный автомат

Рассматриваем установку защитного устройства в однофазной сети, где для ввода задействовано три проводника: фазовый, нулевой и кабель заземления. Входные клеммы, обозначенные на устройстве цифрами 1 и 3, расположены в верхней части автомата, а выходные (2 и 4) – в нижней.

Питающий кабель подходит к входной клемме 1 и надежно фиксируется на ней. Аналогичным образом нулевой провод крепится на клемме 3. Фаза проходит через счетчик электричества. Питание равномерно распределяется по группам выключателей. С клеммы 4 нулевой кабель подключается к шине N, проходя через счетчик и УЗО.

Подсоединение проводов

К любому автоматическому выключателю прилагается паспорт, в котором прописано, как правильно подключать провода к его клеммам. В документе имеются все нужные сведения – от сечения кабелей и типа их соединения до длины зачищаемой части проводника.

Зачистка концов проводов для подсоединения бытовых автоматов производится монтажным ножом примерно на 1 см. Различить проводники можно по их цветовой маркировке:

  • Фазный кабель – белый или коричневый.
  • Нулевой провод – черный, синий или голубой.
  • Проводник заземления – зеленый.

Зачистив ножом конец провода, его нужно вставить в зажим контакта и закрепить с помощью фиксирующего винта. Винты закручиваются отверткой. После закрепления провод нужно немного подергать, чтобы убедиться в надежности фиксации. Если для подключения к пакетнику используется гибкий провод, то, чтобы увеличить надежность соединения, следует использовать специальные наконечники.

Чтобы установка автоматов в электрощитке и подсоединение к ним кабелей были выполнены правильно, нужно помнить о распространенных ошибках и не допускать их при работе:

  • Попадание изоляционного слоя под контактный зажим.
  • Слишком большое усилие при затягивании, которое может привести к деформации корпуса и, как следствие, к поломке автомата.

Нередко в распределительном щите монтируется сразу несколько защитных устройств. Для их соединения неопытные специалисты используют перемычки.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Что такое добротность контура
что такое колебательный контур
Как подключить пакетник
