Как повысить напряжение в сети частного дома

Содержание

Электропроводка в частном доме: скрытые ошибки монтажа, создающие проблемы

Внимание: зона ответственности снабжающей организации заканчивается на ответвительной опоре! Схема подключения к ней, кабель ввода в дом и весь внутренний монтаж лежат на совести частного владельца. Поэтому вначале надо обращать внимание на состояние качества уличной проводки, а затем — внутридомовой

Поэтому вначале надо обращать внимание на состояние качества уличной проводки, а затем — внутридомовой

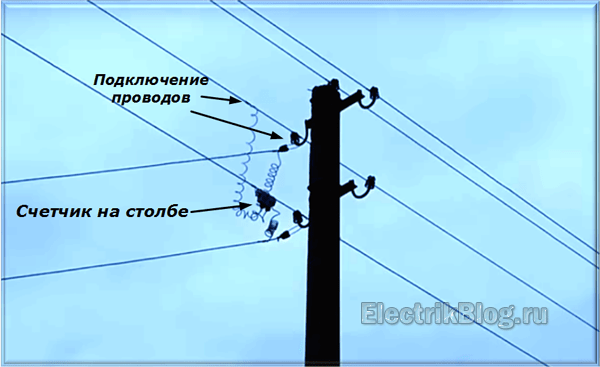

Контакты на улице

Ввод в здание и подключение к счетчику делают бригады электриков от поставщика и энергосбыта. От качества их работы может пострадать хозяин дома. Ему следует контролировать состояние проводов и создаваемых контактов.

Обычная скрутка алюминиевых жил на воздухе покрывается слоем окислов и ухудшает переходное сопротивление. Это место начинает больше греться и сильнее окисляться. Процесс со временем нарастает, хотя визуально может быть не заметен.

Естественный обдув воздухом и длина открытого провода его маскируют, но не останавливают. Увеличенное переходное сопротивление такого контакта — причина потери напряжения на нем.

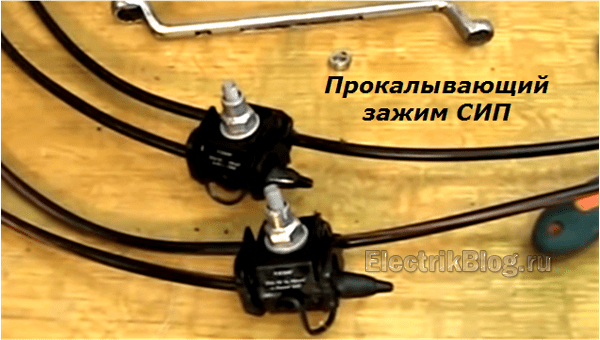

Подключение ответвления специальными зажимами с нарушениями технологии — тоже возможная причина плохого контакта.

Если на нем образовались трещины, сколы, потемнения и другие дефекты, то они явно свидетельствуют об увеличенном переходном сопротивлении, потерях энергии.

Контакты вводного автомата

Подключение силового провода к автоматическому выключателю на вводе часто требует использования специальных переходников с созданием надежного ужима. Халатная работа сразу может не сказаться, но со временем проявиться.

Переходное сопротивление контактов владелец может проверить созданием электропроводке режима максимальной нагрузки на некоторое время. Сразу потребуется проконтролировать их нагрев

Проводя визуальный осмотр, следует обращать внимание на потемнение корпуса защитного модуля, состояние изоляции

Внутри дома возможны и другие причины, ведущие к снижению уровня электричества.

Принцип работы стабилизатора

Действие этого прибора основывается на изменении числа витков трансформатора, при помощи тиристоров, реле или щеток. Защитная схема от пониженного напряжения очень простая. При нормальной величине напряжения, указанного в руководстве к прибору, стабилизатор может сгладить перепады, выдавая на выходе 220 вольт с допуском не более 8%. При снижении напряжения за допустимые границы, стабилизатор отключает питание, и выдает звуковой и световой сигнал.

Необходимо выяснить, как работает алгоритм действия стабилизатора при низком напряжении. При значительном падении напряжения менее 150 вольт напряжение на выходе может достигать 130% от значения питающей величины. При уменьшении U на выходе стабилизатора до 180 вольт он обесточивает сеть, делая напряжение равным нулю.

При увеличении наибольшего напряжения сети более 260 вольт устройство может поддерживать выходную величину около 90% от значения питания. При увеличении напряжения до 255 вольт, нагрузка также отключается от электрической сети.

Восстановление характеристик напряжения питания дает возможность возобновить подключение питания на нагрузку, однако происходит это при условии, позволяющем предотвратить вредное для потребителя внезапное изменение питания.

Также, стабилизатор обладает определенной заданной эксплуатационной температурой (до 120 градусов). Если этот параметр отклоняется более, чем на 10 градусов, то питание также может отключиться. Когда температура понизится, то допустимой величины (около 85 градусов), то питание автоматически восстановится. Многие регуляторы напряжения сети имеют автоматические системы, производящие аварийное выключение питания, если напряжение превысило допустимую величину тока. Это достигается путем применения регулятора для подсоединения нагрузки, больше разрешенной величины.

Отсюда можно сделать вывод, что увеличить напряжение в сети не настолько трудно, необходимо лишь вникнуть в эту проблему более глубоко.

Как повысить напряжение в сети

Часто в деревнях и на дачах говорят о плохом напряжении в электросети. Это связанно не только с их плохим техническим состоянием, но и с покупкой разнообразной бытовой техникой, которой требуется электричество, которого часто не хватает.

В то же время местные электросети не спешат менять оборудование на современное, а значит, на более совершенное которое с достоинством выдержит повышенные нагрузки.

Участник дачного форума «Дом и Дача» Terristor как-то столкнулся с проблемой – стиральная машина перестала работать. То есть барабан с трудом крутился, да и насос не мог поднять воду из скважины.

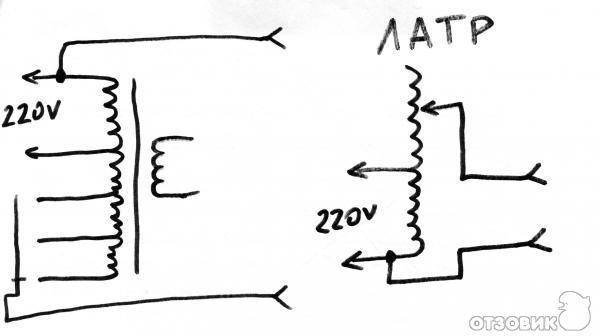

На 1-ом Рисунке обычная работа понижающего трансформатора. На 2-ом уже переделанный трансформатор готовый к работе на повышение напряжения.

Он замерил напряжение, и прибор показал всего 180 вольт, а этого напряжения не хватает для работы многих бытовых электроприборов.

Но нет, худа без добра. Как-то раз он читал журнал «Радио» и на глаза ему попалась статья о том, как при помощи обычного понижающего трансформатора сделать повышающий.

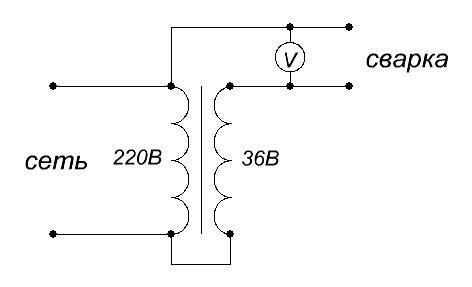

А фокус состоял в том, что если взять понижающий трансформатор, который из 220 вольт делает 40, поковыряться в нём, то после небольших изменений можно получить на выходе не понижение, а повышения напряжения на 40 вольт от напряжения в сети.

Случайно у Terristor был такой трансформатор. И обладая небольшими познаниями в радиотехнике, он через 15 минут его переделал и сделал пробный пуск.

Перед испытанием напряжение было 192 вольта, а после, как и намечалось, напряжение увеличилось на 40 вольт. Это оказалось отличным решением в сложившейся ситуации и несмотря на нехватку напряжения электроприборы работали безотказно.

Выводы

Плюсы этой систем:

Простота при сборке. Например, при мощности вторичной обмотки трансформатора 100 вольт, можно не опасаясь подключить насос мощностью 500 Вт. Реальная дешевизна прибора.

Напряжение, выдаваемое прибором, автоматически не регулируется и если вдруг напряжение в сети стабилизировалось, и стало 220 вольт то на выходе у вас будет 260 вольт, многовато, но не опасно, если вовремя заметить.

Сам Terristor всю зиму пользовался этим трансформатором. За это время он ни разу не проверял напряжение и ни один электроприбор не испортился.

На случай если напряжение в вашем районе часто меняется можно использовать специальную розетку которая отключает электроприборы которые к ней подключаются если напряжение повысилось сверх нормы. Формулы для расчётов

Нужен трансформатор с первичной обмоткой на 220 вольт. Вторичная обмотка — на необходимое «недостающее напряжение». На вторичной обмотке максимальный ток даже у маломощных понижающих трансформаторов достаточен.

Расчёт можно сделать по нескольким формулам.

По рис. 1

можно вычислить ток вторичной обмотки где Iн – номинальный ток нагрузки А; Pн – номинальная мощность нагрузки (по паспорту трансформатора) Вт; Uн — номинальное напряжение питания нагрузки.

Зная, какое напряжение нужно добавить, определяется требуемая мощность трансформатора по рис. 2

где P – мощность трансформатора в Вт., I2 – номинальный ток вторичной обмотки А, U2 — напряжение вторичной обмотки, В. Затем нужно взять трансформатор с подходящими данными – по мощности и выходному напряжению.

И в завершении нужно подсчитать результат по формуле на рис. 3. где Ктр — коэффициент трансформации; U1 — номинальное напряжение первичной обмотки (220), В.

В последней формуле можно видеть, что напряжение на нагрузке можно как увеличить, так и уменьшить. Чтобы правильно фазировать трансформатор, достаточно поменять местами выводы одной из обмоток.

Трансформатор лучше установить в коридоре или в подвале, потому что установка шумит, а уже оттуда сделать проводку до нужных электроприборов.

Размещено участником форума «Дом и Дача» Terristor Редактор: Адамов Роман

Подписывайтесь на наш Telegram каналЭксклюзивные посты каждую неделю

Повышающий трансформатор

Вторым методом является покупка трансформатора, который способен увеличить напряжение. Но для правильного выбора трансформатора, необходимо ознакомиться с определенными расчетами. Первичная обмотка должна быть рассчитана на 220 вольт, а вторичная – должна выдавать недостающую часть напряжения.

Для определения нужного числа витков следует пользоваться формулами:

Iн = Рн / Uн и Р = U2 x I2

В первом выражении можно определить ток вторичной обмотки. Далее, используя второе выражение, можно определить мощность Р. По таким данным можно узнать, какие параметры трансформатора необходимы. Основными характеристиками при подборе трансформатора являются мощность и напряжение на выходе.

Перед повышением напряжения и монтажа трансформатора, нужно спланировать место установки. Обычно их устанавливаю в подвалах. Если вы живете в квартире, то лучше установить его в кладовке или подсобном помещении, где нет людей.

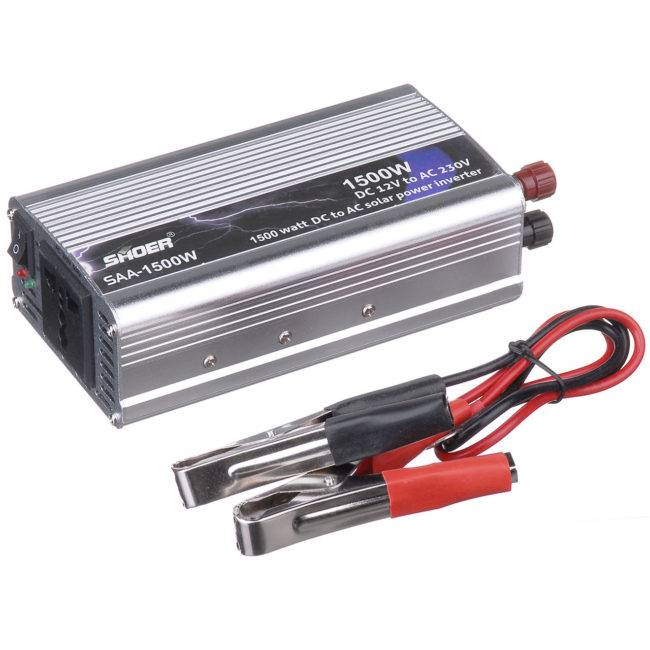

С помощью инвертора

Данное устройство является преобразователем напряжения, имеющим в своей конструкции несколько блоков. Этот прибор выпрямляет напряжение на одну фазу, чтобы преобразовать его в переменное напряжение с нужными значением частоты.

В цепи с этим прибором может быть самое разное количество фаз, но для нормальной работы лучше всего использовать три фазы со сдвигом в сто двадцать градусов. Некоторые делают инверторы своими руками, но для этого нужно потратить много времени и сил.

Проще купить инвертор, поскольку сегодня можно найти самые разные модели с разными характеристиками.

Прибор удобен не только тем, что образует сеть из однофазной в трёхфазную с повышенным напряжением, но и обладает повышенной защитой потребителя энергии. Двигатель будет защищён:

От скачков напряжения;
От перегрузки;
От короткого замыкания;
От перегревов.

Общие организационные вопросы: что обсуждать с поставщиком электроэнергии

Приступать к обсуждению возникших проблем следует только после того, как окончательно стало ясно, что у владельца здания все выполнено надежно и его вины нет.

Это же должны подтвердить соседи, у которых не решены аналогичные вопросы. Действовать лучше сообща. Обращаться следует в различные инстанции власти с письменными заявлениями, но начать необходимо с поставщика. Он в первую очередь должен обеспечить качество подводимой электроэнергии.

Однако, как показано выше, этот процесс, скорее всего, растянется на длительный срок. Владельцу дома до его решения придется принимать самостоятельные меры.

Защита от перепадов напряжения

В условиях города сетевое напряжение, как правило, сохраняет свое постоянное значение. Однако на первое место выходит защита жилища от скачков напряжения. Здесь уже придется обратиться к «чудесам» электроники: «железно-проволочная» электротехника не в состоянии предложить дешевые, простые и эффективные методы сглаживания упомянутых проявлений. Необходимо приобрести «защитный барьер» — автомат для защиты от скачков напряжения.

«Защитный барьер» — автомат для защиты от скачков напряжения

Нынешние аналоги стоят относительно недорого, просты в подключении, не нуждаются в обслуживании при эксплуатации, компактны.

Для дачи подобное решение не подойдет. Автомат только избавляет от скачков напряжения, а не от стабильного понижения данной величины. Накопителем энергии в защитном барьере является суперконденсатор (однако приставка «супер» не означает, что элемент является электрогенератором).

Электропроводка в частном доме: скрытые ошибки монтажа, создающие проблемы

Поэтому вначале надо обращать внимание на состояние качества уличной проводки, а затем — внутридомовой

Контакты на улице

Контакты вводного автомата

Внутри дома возможны и другие причины, ведущие к снижению уровня электричества.

Защита от перепадов напряжения

В городских условиях напряжение в сети, как правило, держится, но актуальной становится защита квартиры от перепадов напряжения. Вот тут пора вспомнить о чудесах электроники, поскольку «железно – проволочная» электротехника эффективных, простых и дешевых способов их сглаживания не знает.

Поспрашивайте в электро- и радиомагазинах автомат защиты от перепадов напряжения; их еще называют «барьер защитный». Как примерно такой выглядит, видно на иллюстрации. Современные устройства такого типа сравнительно недороги, компактны, их легко подключить и обслуживания в процессе эксплуатации они не требуют.

Простой защитный барьер для домашней электросети

Но не вспоминайте об автотрансформаторе на даче – защитный барьер лишь устраняет броски напряжения; все время держать напряжение в розетке при стабильно пониженном он не может. В качестве накопителей энергии в таких устройствах используются суперконденсаторы, а они хоть и «супер», но все же не электрогенераторы.

Это интересно: Что такое энергосберегающий дом, что такое энергоэффективный дом

Причины снижения напряжения

Если в электрической сети низкое напряжение, не выходящее за границы допустимых норм, то это вполне нормально, так как при транспортировке энергии на линии теряется ее некоторая часть. При обычных условиях уровень этих потерь должен иметь допустимые значения. Но со временем оборудование изнашивается, и потребление электричества увеличивается.

Повышение расхода энергии заметно в своих домах при увеличении количества электрических устройств. Постепенно возникает такая ситуация, когда сеть не может нормально функционировать и обеспечивать энергией потребителей. При увеличении нагрузки толщина проводов, кабелей и мощность оборудования не изменяется.

Многие электрические устройства должны функционировать при нормальном напряжении 220-230 В. Если эта величина уменьшается, и становится ниже, то эффект от приборов значительно уменьшается, и большинство из них совсем не работают, либо выходят из строя.

Порядок действий в нежилом помещении

Образец плана нежилого помещения

К категории нежилых помещений относятся площади, расположенные на территории офисов, торговых точек, производственных цехов и подобных им объектов. Их владельцам также приходится решать вопрос с нехваткой мощности, которую положено выделять по действующим нормативам. С увеличением парка эксплуатируемого оборудования (кондиционеров, компьютеров и другой оргтехники) нагрузка на электросети резко повышается.

Хозяевами нежилых помещений, как правило, являются управляющие компании, поэтому к сети нередко подключается сразу несколько потребителей.

Наиболее разумный выход из ситуации – повысить мощность, отбираемую от сети, за счет прокладки в каждое помещение отдельного силового кабеля. Порядок действий в этом случае несколько отличается от рассмотренного ранее для частного жилья. Сначала потребуется подать заявление и подготовить документы, отправляемые в адрес сетевой компании. Заявка оформляется по установленному образцу. Готовый пакет документации должен содержать:

План нежилого помещения с указанием всех электрических приемников.
Копию документа на право пользования им.
Выписку из реестра индивидуального предпринимателя.
Копию устава фирмы или организации.
Копию свидетельства о назначении руководителя компании.
Личный паспорт или другой замещающий его документ.

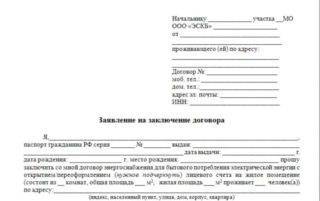

Фрагмент заявления на заключения договора

Следующий шаг – получение заявителем ТУ на предстоящие работы и заключение договора с сетевой компанией. Ее представители обязаны рассмотреть заявку от пользователя в течение 15 дней. При обнаружении ошибок в оформлении или недостатка документов заявитель должен получить извещение с объяснением причин.

После выдачи ТУ владельцу помещения совместно со специалистами сетевой компании потребуется выполнить все мероприятия, прописаны в этом документе. Они проводятся на основании заключенного ранее договора, в котором оговариваются сроки, права и обязанности сторон. Операции по расширению системы электроснабжения внутри помещения оплачиваются заказчиком. За все элементы, находящиеся за границами занимаемой фирмой площади, ответственность несет сетевая организация.

По завершении э/м работ представитель управляющей компании проверяет их качество, устанавливает на счетчик пломбы и оформляет акт приемки. Заказчик обязан внести все изменения в договор со снабжающей организацией в течение месяца.

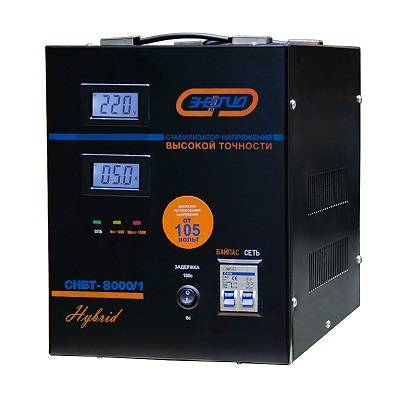

Стабилизатор напряжения

Это наиболее приемлемый метод. Стабилизатор может быть с ручным или автоматическим управлением. Стабилизатор с системой автоматики самостоятельно удерживает необходимую мощность, а ручной приходится настраивать своими руками. Раньше такие приборы были во многих домах, так как электричество в сети имело большие перепады, да и в настоящее время подача электроэнергии часто изменяется. Когда люди на работе, то напряжение нормальное, а вечером, когда все дома, и работают многие устройства, то напряжение может давать сбои.

В таких случаях стабилизатор выполняет две задачи – во-первых, он увеличивает неожиданно уменьшившееся напряжение, позволяя приборам непрерывно функционировать, а во-вторых, он создает безопасность, и предотвращает появление замыканий из-за перепадов питания. Стабилизатор является необходимым устройством, но достаточно дорогостоящим, поэтому если у вас нет в доме старого стабилизатора, то лучше его не приобретать, а воспользоваться другим методом.

Чаще всего стабилизатор постоянно находится в подключенном состоянии, защищая устройства. Многие из них имеют световую индикацию, указывающую на уровень напряжения и режима работы.

Защита от перепадов напряжения

Простой защитный барьер для домашней электросети

Как повысить напряжение | Электроцех — гильдия электриков

Маленький секрет электрика как легко и быстро БЕЗ!!! Стабилизаторов повысить напряжение в сети 220В в случае падения.

У нас не редко в сельской местности дачных товариществах бывают падения напряжения. Посмотрим что можно сделать.

Менее выражена эта проблема в трехфазных сетях, когда в ЛЭП идет три фазы и «ноль». В таких линиях нагрузка распределяется между фазами и напряжение достаточно стабильно. Иногда в таких сетях бывает перекос фаз, от неравномерной нагрузки, когда одна из фаз больше нагружена, чем остальные. Или при плохом качестве «нуля». Для решения этой проблемы нужно вызвать специалистов из «электрических сетей», чтобы они более равномерно распределили нагрузку по фазам.

Перейдем к самому интересному. Как самостоятельно повысить напряжение в сети.

А если в ЛЭП всего одна фаза и ноль, такое встречается в деревнях дачных массивах. Здесь на помощь придет заземление. Да, да заземление попробуйте померить напряжение между фазой и заземлением. Разумеется, оно должно у вас быть или сделайте.

Чаще всего при падении напряжения между фазой и нулем, оно выше между фазой и заземлением.

Вместо заземления можно использовать трубу скважины, или сделайте самостоятельно, вбив в землю стальную трубу. Вбивать заземление нужно как можно глубже ниже точки промерзания, желательно достать до водоносных слоев.

И еще один совет не соединяйте заземление с нулем, иначе все ваши соседи будут «пользоваться» им.

И еще один бонус если напряжение в сети будет низким, а между фазой и землей нормальным, то счетчик будет мотать меньше.

Кому-то это решение может показаться не самым лучшим, но оно работает.

Как всегда добавляйте в комментарий свое мнение, вопросы.

Защита от перепадов напряжения

Виктория, здравствуйте. Да, вы правы, желательно пригласить специалиста. Во первых, нужно определить автомат или все таки УЗО (или диффавтомат) — у них разные принципы срабатывания. Если это УЗО или диффавтомат, то нужно менять на обычный автомат, а на комнатных счетчиках поставить свои УЗО(дифф.), тогда срабатывание будет конкретно у того человека, у которого проблема с электричеством. На общий счетчик можно установить УЗО на 100 мА (дальше про диффавтомат говорить не буду, если вам интересно их отличие, почитайте в интернете или поищите здесь на сайте статьи, просто понимайте, что и то и другое это устройства защитного отключения, и они отличаются от обычного автомата). Если выбивает автомат, нужно смотреть сечение проводов и возможность увеличить номинал автомата. Возможно, будет проще, если вы протянете до своего счетчика отдельную линию от магистрального провода. Если дом старый, то первое, что нужно сделать, это узнать, какого сечения кабели в магистрали (стояковая магистраль) и если ремонт не производился больше 20 лет (это срок капитального ремонта электропроводки в жилом секторе), узнать через юристов или общество по защите прав потребителей, как вам правильнее заставить заменить магистраль. Старая проводка не предусматривала наличия 4 стиральных машинок и утюгов (каждый по 2 кВт), микроволновок (каждая по 1 кВт), фены, пылесос и прочее (сейчас это все как минимум в два раза мощнее, а стиральные машинки так и вовсе в 5-7 раз мощнее активаторных машинок). Теперь тускнеет, мерцает… Это плохо. Это говорит о двух проблемах: слабый контакт (и это худшая, потому что если проводка скрытая, это нужно будет найти), и проблемы с автоматом (провод возле автомата никто давно не подтягивал, он нагревается, нагревает автомат и видно оплавленные концы), тогда автомат нужно заменить на аналогичный и как следует протянуть соединения. Если дом старый и проводка алюминиевая, ей точно осталось недолго. Алюминий не любит сильных нагрузок, это очень пластичный металл и при сильных периодических нагрузках (когда все приходят домой и начинают разогревать ужин) он нагревается, уплотняется и затем остывает и начинает стягиваться, в конце-концов находится слабое место, которое истончается, а затем лопается. По поводу множества приборов, нужно просто посчитать мощность каждого прибора и определить, какое количество одновременно можно включать. На каждом приборе написана его мощность. Сразу скажу, что для алюминиевого провода сечением 2,5 мм² критичен ток от 13 ампер, для меди от 25 ампер, для меньшего сечения все еще хуже. Мощность это ток умножить на напряжение, следовательно, на алюминиевые провода сечением 2,5 мм² давать нагрузку больше 3 кВт крайне не рекомендуется (если медь еще выдерживает кратковременные перегрузки, то алюминий, как я уже говорил, очень быстро заставит вас заменить проводку на медную). В общем, как вариант, заменить хотя бы проводку до общего счетчика и от него к комнатным протянуть по линии (тут не обязательно перетягивать все линии, достаточно будет по желанию, а вот до общего в обязательном порядке). Для защиты от скачков напряжения ваш блок подойдет, причем не самая плохая фирма и не самое плохое схемотехническое решение именно в подобной серии. Но лампу лучше в него не включать, ибо это напрасная трата ресурсов, или используйте светодиодную лампу (но ее опять же можно включать без стабилизации, ибо светодиоды не очень боятся скачков напряжений). В принципе, это лучший вариант для защиты техники, даже лучше, чем стабилизаторы. По сути в этом ИБП используется автономный преобразователь напряжения, то есть напряжение сначала понижается, передается на аккумулятор, а уже только потом преобразовывается снова в сетевое напряжение. Следовательно, все скачки никак не будут отражаться на выходном напряжении, поскольку оно целиком и полностью зависит от аккумулятора.

Принцип работы стабилизатора

Если линии на балансе СНТ

Если линии на балансе СНТ, значит СНТ за свой счет их построило, обслуживает и модернизирует. Энергетической инфраструктурой СНТ управляет председатель. Он принимает решение о выделении мощности. Еще такое решение можно принять на общем собрании.

Если вы хотите увеличить мощность на участке в СНТ и линии на балансе СНТ, то у вас 4 варианта:

Договориться с председателем на подключение нужной вам мощности. Обычно, устного согласия достаточно, но лучше зафиксировать выделение мощности документально.
Принять решение на общем собрании о выделении лично вам мощности. Это затрагивает только ваши интересы, поэтому, скорее всего, из членов СНТ на это мало кто пойдет. Но есть вариант, который затрагивает общие интересы — передача линии на баланс.
Передать линии СНТ на баланс в электросеть. В этом случае каждый член СНТ сможет подключить напрямую 15 кВт и более. При этом столбы, провода и трансформаторы теперь будет обслуживает электросеть. Она за свой счет их будет чинить, модернизировать и гарантирует надежное энергоснабжение. Решение о передаче принимается на общем собрании.
Использовать генератор или солнечные батареи.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Если линии на балансе МОЭСК, Мособлэнерго и др. сетей При использовании реле приоритета отпускаемая Энергосбытом мощность фактически не увеличивается, однако такой прием позволяет экономично расходовать ее. Спрашивайте, я на связи!
