Дистиллятор своими руками

Содержание

Введение

Если есть змеевик, то можно найти ему применение. Естественно, использовать его для дистилляционного устройства. Как собрать самогонный аппарат и соединить его части – об этом в статье.

Выбор куба

Обычно материалом для трубки змеевика является медь. Этот металл легко гнется и имеет хорошую теплопроводность. Спиртовые пары будут конденсироваться, а спиртовая жидкость польется наружу. Первым этапом сборки самогонного аппарата будет выбор перегонного куба. Им может быть подходящий бытовой прибор. Это скороварка или соковарка. Используются для этого также фляги, бидоны и прочие емкости. Пивная кега тоже сгодится, только для заливки в нее браги понадобится больше времени, чем при использовании емкости с крышкой.

Установка охладителя

Выбрав для самогонного устройства емкость с крышкой, надо проделать в ней отверстия для змеевика и градусника. Не лишним будет и предохранительный клапан для сброса давления пара. Тогда нужно три отверстия. Змеевик или переходник к нему должен входить плотно. Вставив в отверстие крышки сантехнический штуцер, этого добиться нетрудно. Легче всего переходником взять силиконовую трубку диаметра немного меньшего, чем резьбовой конец штуцера. То же и со змеевиком. Прогрев концы ее в кипятке, надо просто надеть на металлические трубки. Можно для надежности затянуть места соединений хомутами.

Установка градусника и предохранительного клапана

Первая часть сборки выполнена – змеевик подсоединен к перегонному кубу. Теперь надо установить термометр (лучше лабораторного типа) и предохранительный клапан. Во второе отверстие крышки вставляется ниппель от любой резиновой камеры (автомобиля, велосипеда, мотоцикла и т. д.) входом внутрь. Крепится гайкой через паклю. Это предохранительный клапан (простейший выбор).

Градусник, если стеклянный, крепится в термокармане. Это металлическая трубочка с одним запаянным концом. Ее надо вставить в отверстие крышки и припаять края. Или герметизировать резиной. В трубочку вставляется стеклянный термометр. Если есть электронный, то тоже вставляется в отверстие с уплотнением, но без термокармана.

Про охладительную емкость

После работ с крышкой перегонного куба надо заняться подбором охладительной емкости для змеевика. Ей может быть большой бак, ванна и прочая емкость объемом литров 40 – 70. Один конец змеевика крепится наверху емкости. Можно просто проделать дырку в самом верху стенки (бака, ванны и пр.) и примотать его проволокой.

Сам змеевик должен полностью находиться в охлаждающем материале (холодной воде, снеге, льде). Нижний конец у него выходит из емкости непосредственно наружу или через переходник. Тут пригодится штуцер, проходящий внизу сквозь стенку или дно емкости. Обеспечивается герметичность соединения.

Для штуцера подойдут резиновые прокладки и гайки для затяжки. Выход змеевика припаивается к штуцеру. Можно также место соединения обмазать гудроном и дополнительно обмотать скотчем для герметизации. Закрепленный в охлаждающей емкости змеевик не должен болтаться.

Сухопарник

Теперь о сухопарнике. Он нужен для очистки спиртовых паров от сивушных масел. Это стеклянная банка (1 – 3 литра) с металлической крышкой, завинчивающейся по резьбе. В крышке два отверстия. Через них проходит силиконовый шланг или медная трубка змеевика. В случае использования ее, надо руками разогнуть первый виток его. Разрезать трубку и концы ее, пропущенные через отверстия, закрепить в крышке сухопарника (припаять). Один из них пойдет к перегонному кубу. Потребуется рассчитать длину конца

При гнутье трубок важно не сплющить их. Если применить силиконовый шланг, то снова пригодятся штуцеры. Однако можно обойтись и без сухопарника

Однако можно обойтись и без сухопарника.

О герметизации

Герметизация крышки перегонного куба выполняется обязательно. У молочной фляги есть устройство для этого. Есть оно и у бачка доильного аппарата, а также у скороварки и соковарки. Пивная кега тоже герметична. Подобные емкости и подбираются для перегонного куба. Иначе придется ломать голову над тем, как надежнее герметизировать крышку.

О медном аппарате

Если имеется медная фляга с крышкой и из того же металла змеевик, то можно собрать полностью металлическое устройство для дистилляции браги своими силами. Понадобится мощный паяльник (от 200 Вт) и припой с флюсом. Все соединения тщательно пропаиваются. Не надо штуцеров, прокладок, гаек. Нужны лишь навыки работы с паяльником. Как собрать самогонный аппарат, описано выше и показано ниже.

Делаем самогонный аппарат своими руками 30 л. – нержавейка:

Плюсы и минусы автоматического самогонного аппарата

Автоматические устройства имеют основное преимущество – при их использовании нет обязанности, постоянно контролировать процесс перегонки. Можно поместить сырье в перегонный куб и включить устройств. Периодически надо смотреть, на каком этапе находится процесс самогоноварения.

В автоматических устройствах не много минусов. Конструкция у них достаточно сложная. Если в автоматическом аппарате произойдет поломка, то самостоятельно устранить ее не получится. В таком случае понадобится работа специалиста. Также автоматизированные конструкции стоят намного дороже, чем обычные.

Делаем дистиллятор своими руками

Для того, чтобы напиток получился вкусным, необходимо использовать хорошо очищенную от примесей и микроэлементов воду. Обыкновенный фильтр для воды не справится с таким заданием, поэтому можно использовать самодельный дистиллятор. Качество очистки воды такого прибора ничуть не уступает характеристикам жидкости, полученной в результате очистки промышленным дистиллятором.

Для изготовления прибора в домашних условиях понадобится латунная либо медная трубочка для охлаждения пара, герметичная металлическая емкость для кипячения воды, емкость для сбора очищенной жидкости, шланги из силикона или резины, проволока, фиксаторы и плоскогубцы.

В герметично закрытую посуду с водой через проделанное отверстие вставляется трубка, через которую будут проходить и охлаждаться пары. Далее эту отводную трубочку вставляют в емкость для сбора очищенной воды.

Перегонный куб

Опытные профессионалы по самогоноварению часто осуществляют выбор емкости в пользу перегонного куба. Такая тара очень удобна и ее можно купить в специализированных магазинах. Такие кубы выполняются из меди, алюминия и других качественных металлов. Они различаются по объему помещаемой жидкости и диаметру врезаемой трубки. На рынке можно найти тару от 12 до 51 л. Цена на такие изделия разнится в зависимости от материала, производителя, объема и удобства использования. Небольшой перегонный куб из нержавеющей стали можно приобрести в среднем за 3000 рублей.

Сухопарник

Сухопарник (дефлегматор) – это приспособление, отделяющее пар от водяных капель и частиц накипи. Он позволяет сделать самогон лучше на вкус, отделить его от сивушных масел, которые неизбежно попадают в него при варке, предотвращает попадание браги в случае ее выплёскивания из бака в готовый самогон. Сухопарник уменьшает время производства напитка. Он представляет собой герметично закрытый сосуд, помещаемый внутрь самогонного аппарата промеж змеевика и перегонного бака. Дефлегматор соединен с последними специальными трубками, по которым пар движется наружу. Сначала в нем уплотняется смесь всех паров, а потом повторно закипает этиловый спирт за счет непрерывного подвода тепла. Большинство сивушных масел задерживается в сухопарнике.

Популярные статьи  фотореле для уличного освещения

Если самогонный аппарат не имеет в своем составе дефлегматора, для получения напитка хорошего качество нужно будет еще раз перегонять полученный продукт.

Холодильник

Холодильник в самогоноварении используют для конденсации спиртосодержащего пара. Такой элемент обязателен для процесса получения алкогольного напитка. Лучше всего подключать холодильник к водопроводу, чтобы охлаждение происходило наиболее интенсивно. Не для всех такой вариант приемлем, есть и другие: погружение холодильника в емкость с водой или льдом; охлаждение за счет температуры окружающей среды. Для подключения охладителя необходимы шланги, штатив для крепления и насадка на кран. Подключение целесообразно осуществлять в вертикальном положении или под небольшим углом.

Можно приобрести холодильник в магазине или использовать самодельный аппарат. Покупной охлаждающий элемент бывает трех типов в зависимости от материала: из пластика, стекла и металла. Лучшими себя зарекомендовали стеклянные холодильники. В свою очередь, они подразделяются на прямые и обратные. А прямые имеют еще одну классификацию – шариковые, змеевик и прямые. Самым мощным является змеевик холодильник, который обеспечит нужные параметры работы даже при условиях охлаждения через окружающую среду.

Змеевик

Змеевик представляет собой намотанную на цилиндрическую поверхность (пластиковую или металлическую трубу, скалку) в виде спирали трубку. Материал для змеевика должен быть безопасен для человека, не вступать в химическую реакцию со спиртом, иметь хорошую теплопроводность и достаточную гибкость.

Такими качествами обладают нержавейка, медь и латунь. Чем длиннее змеевик, тем лучше его охлаждающие качества, но скорость перегонки будет меньше. Перед завиванием трубки необходимо придать ей наибольшую прочность для исключения сминания. В этих целях можно набить ее гравием или водой с последующей заморозкой. Концы трубки необходимо запаять. При наматывании трубки нужно обеспечить расстояние между витками размером примерно в 1 см. После получения готовой формы из трубки нужно вытащить содержимое и хорошо промыть. Готовый змеевик опускается в резервуар с охлаждающей жидкостью, объем которого должен быть в 5 – 6 раз больше самого змеевика.

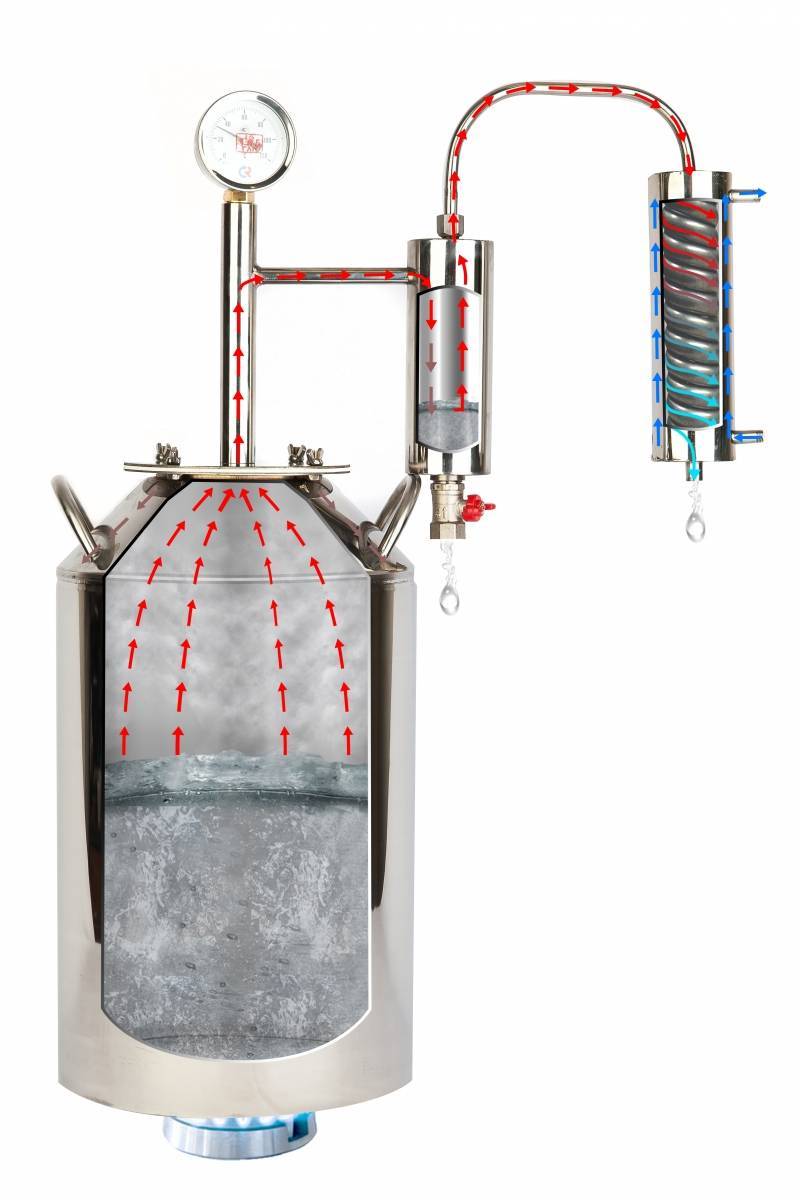

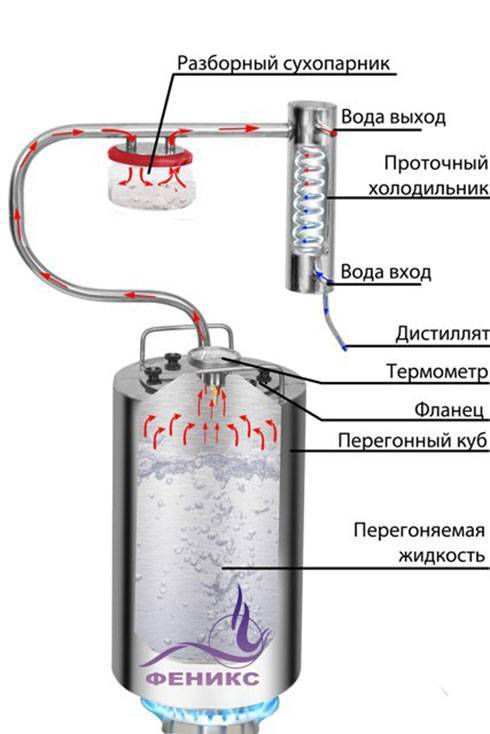

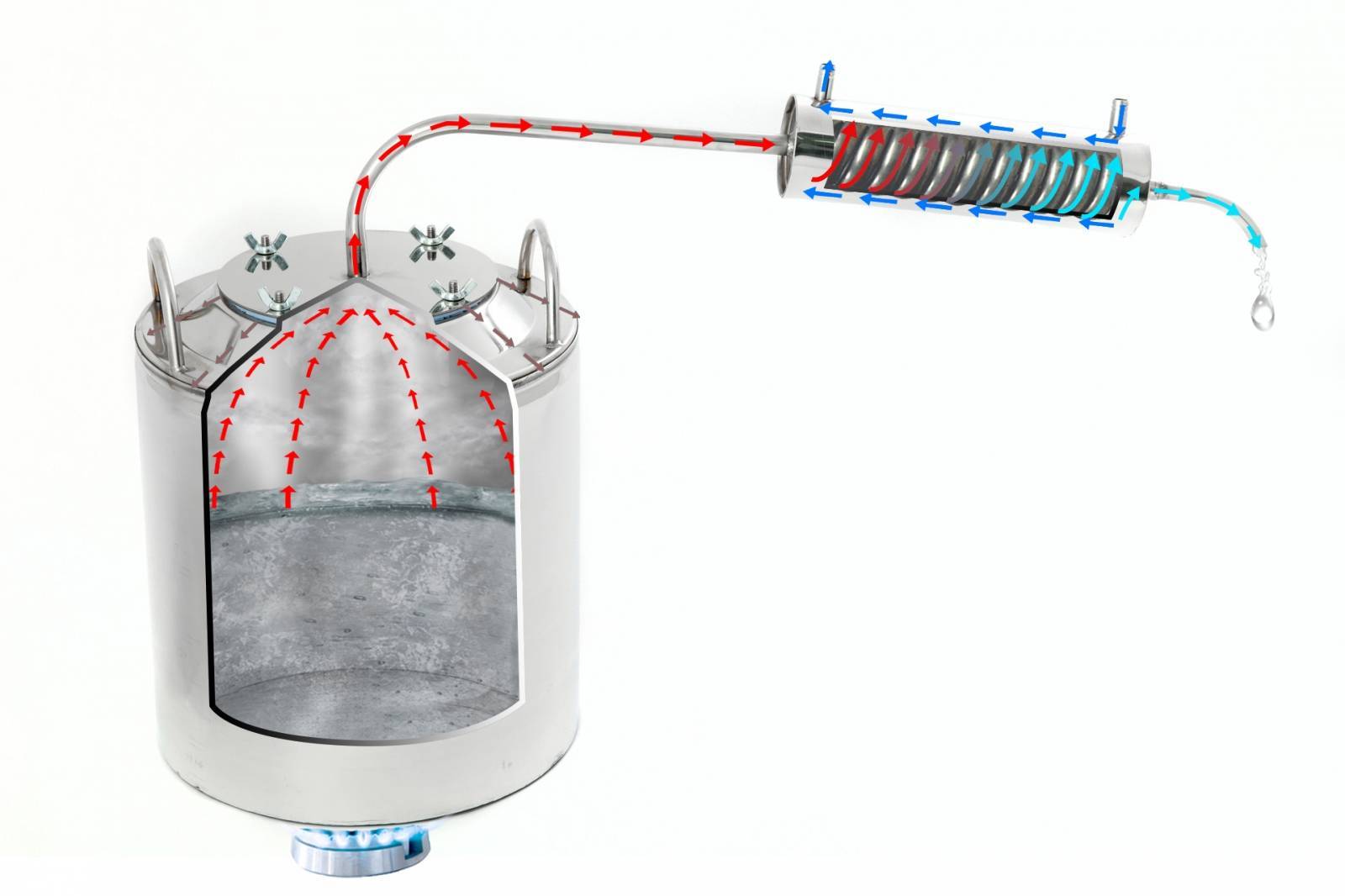

Устройство и принцип работы самогонного аппарата

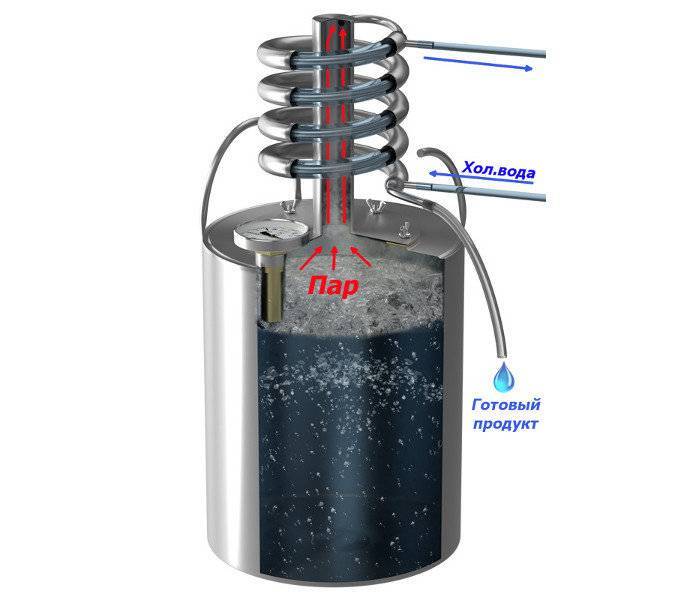

Самогонный аппарат (дистиллятор) устроен довольно просто. Его составляющие части:

  1. Перегонный куб (испаритель). Используется для разогревания первичного сырья – браги, спирта с примесями или вина низкого качества.
  2. Перегонный куб можно изготовить самостоятельно необходимого размера или использовать подручные ёмкости:
    • кастрюли;
  3. бидоны;
  4. фляги;
  5. различные колбы.
  6. Холодильник (конденсатор). Благодаря данной детали происходит конденсация паров спирта. Конденсатор необходимо постоянно охлаждать, т. к. пары алкоголя при конденсировании нагревают его поверхность.
  7. Трубопровод (змеевик). С помощью этой детали спиртовые пары из испарителя попадают в холодильник. Для змеевика берется трубка, загнутая в виде спирали.

Рекомендуемые материалы трубки:

  • медь;
  • стекло;
  • нержавеющая сталь.

Дистиллятор своими руками

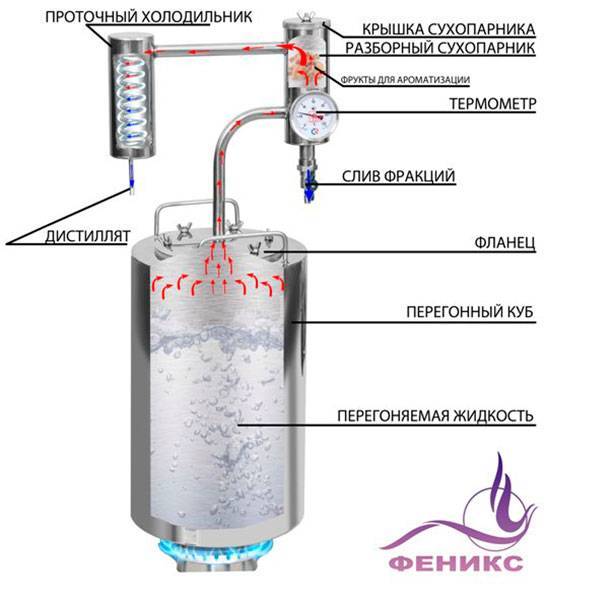

Существуют и более совершенные конструкции, в состав которых дополнительно входят:

  1. Сухопарник (дефлегматор) – первичный фильтр для очистки. В большинстве случаев устанавливается в месте, где змеевик входит в испаритель. Вредный пар, проходя через сухопарник здесь конденсируется, и обратно уже не испаряется.
  2. Барботер. Данный элемент предназначен для повышения качества самогона. Он, как и сухопарник играет роль фильтра. Только барботерная трубка в отличие от трубки сухопарника, заранее заполняется жидкостью и в первичном сырье в испарителе доходит до самого дна. Для придания самогону специфического вкуса, в жидкость добавляют ароматизаторы, например лимонные корочки.
  3. Древесный или угольный фильтры, термометры, датчики измерения температуры.

Основные этапы работы дистиллятора:

  1. Брагу нагревают до необходимой температуры (83 – 93ºС), при этом начинают выделяться пары алкоголя.
  2. Алкогольные пары по специальной трубке попадают в змеевик.
  3. Пары охлаждаются и садятся на стенки змеевика в виде конденсата.
  4. В конечном результате из трубки начинает капать самогон.

Важно! Первые полученные 50 – 100 гр. самогона содержат ядовитые примеси: сивушные масла, метанол и другие, поэтому их необходимо сливать

Для повышения качества продукта полученный самогон фильтруют с помощью активированного угля и марганцовки, а затем повторно перегоняют.

Сделав дома самодельный самогонный аппарат своими руками, вы сами будете отвечать за качество полученного напитка.

Несколько слов о теории самогоноварения

Технология дистилляции разрабатывалась с 4-го столетия н.э. Первые перегонные агрегаты были изготовлены из камня. Замена этого материала медью позволила достигнуть равномерного разогрева, а использование изогнутой медной трубки (змеевика) — более полного разделения легких и тяжелых фракций исходного сырья.

Конструкция, близкая к современному самогонному аппарату, была разработана в 15-ом веке. Она состояла из перегонного куба, змеевика, холодильника с холодной водой и дополнительной емкости (сухопарника).

Трубка змеевика, опущенная в холодную воду, помогала отделить спиртовой конденсат, а сухопарник очищал дистиллят от сивушных масел, которые негативно влияли на здоровье и самочувствие.

Как происходит дистилляция

Исходным сырьем для дистилляции является брага — спиртосодержащая жидкость, которую получают при брожении сахара или других продуктов, содержащих сахарозу, фруктозу и глюкозу. Помимо этанола, который является продуктом реакции сахара и дрожжевых ферментов, в составе браги присутствуют и другие компоненты: вода, сухие примеси, метиловый спирт (метанол), сивушные и эфирные масла и др.

Летучие компоненты браги делятся на 4 группы: спирты (в т.ч. этиловый), альдегиды, летучие кислоты и эфирные масла (эфиры). Наибольшую опасность представляют альдегиды, метанол и изоамиловый спирт, который составляет основу сивушных примесей (до 90%). В сахарной браге многие ядовитые вещества отсутствуют.

Дистилляция схема.

Растворенные в воде летучие компоненты имеют разную температуру испарения. Наличие нагревателя, перегонной емкости (куба) и строгий контроль температуры позволяют последовательно испарить и осадить различные фракции браги. Промежуточные резервуары повышают эффективность процесса.

Первыми испаряются легкие примеси (эфиры), а последними — высшие спирты (сивушные масла) и чистая вода. В среднем температурном интервале испаряется «тело» спиртового сырья. Оно конденсируется в алкогольный напиток крепостью 40-60 градусов.

Температурный режим дистилляции

Температура перегонки браги. Брага содержит как более легкие, так и более тяжелые, чем спирт, ядовитые примеси. Для испарения легких ядов (метанола, некоторых альдегидов) достаточно температуры от +65°С до +70…+73°С.

Жидкость, которая конденсируется в интервале +65…+70°С, называется перваком, или «головой». Ее количество составляет до 10% общего объема конденсата. «Голова» является ядовитой субстанцией, поэтому режим низких температур поддерживается до забора указанного объема.

После испарения легкой фракции температура поднимается до +78…+85°С. В этом режиме перегоняется «тело» спиртосодержащей браги. Если перегреть куб, то в дистиллят поступит большое количество «хвостов» — маслянистой смеси, состоящей из тяжелых ингредиентов браги.

«Тело» отбирают до +90…+95°С, ориентируясь на объем жидкости. Доля последней, «хвостовой» фракции составляет до 10% объема (100 мл на каждый килограмм сахара). Она отличается мутностью и резким запахом, поэтому ее нужно сливать в отдельную емкость. Отбор сивушной смеси ведется при температуре +95…+98°С.

Сложность процесса заключается в том, что многие компоненты начинают испаряться до достижения температуры кипения. В противном случае карбоновые кислоты и высшие спирты оставались бы в осадке, т.к. температура их кипения превышает 100°С. Изоамиловый спирт и другие вещества, которые формально считаются тяжелыми, становятся промежуточными компонентами и попадают в конечный продукт вместе со спиртом. Количество примесей зависит от температурного режима и концентрации этанола в браге.

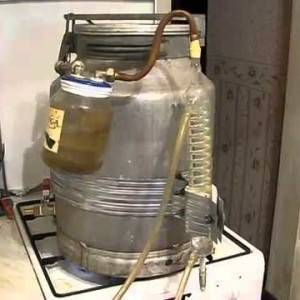

Вариант №4. Аппарат из молочной фляги (бидона)

Найти молочный бидон сейчас не проблема. Из фляги делается действительно хороший перегонный куб приличных размеров, который подходит для перегонки большого объёма браги. Переработать в самогонный аппарат его не так сложно, ведь принцип остается тот же, что и с кастрюлей.

Предлагаю ещё раз прочитать инструкцию в текстовом формате, а затем посмотреть видео.

Популярные статьи  самый тихий вентилятор для дома

Отверстие в крышке под штуцер

  1. С помощью перьевого сверла на 20 мм делаем отверстие в крышке бидона.
  2. Вставляем в него штуцер из латуни, который с внутренней стороны герметично зажимаем гайкой с прокладкой.
  3. Если вы планируете следить за температурой, то можно сделать ещё одно отверстие под биметаллический термометр.
  4. На штуцер надеваем газовый шланг из нержавейки, который подсоединяем к сухопарнику.
  5. Сухопарник мы делаем своими руками из банки, подробную инструкцию читайте по представленной ссылке или далее смотрите на отдельном видео.
  6. От сухопарника мы двигаем шланг к холодильнику, который можно сделать проточным или обычным. Первый вариант более эффективный и сложный, а для второго понадобится просто большая ёмкость с водой (ведро).
  7. Подтягиваем все гайки и начинаем гнать самогон!

Для самогона лучше всего использовать нержавейку или медь. Но латунь тоже является не самым плохим вариантом, поэтому гайки из этого материала не являются проблемой.

Изготовление дистиллятора из бидона на видео

Один из самых подробных видеороликов от Youtube канал OverCraft собрал почти 250 тысяч просмотров. Автор показывает все свои действия на видео и делает всплывающие подсказки, в которых описываются диаметры и названия необходимого оборудования.

Ролик короткий, но его вполне достаточно, чтобы понять общие принципы переработки бидона в самогонный аппарат.

Делаем сухопарник своими руками

В качестве бонуса выкладываем видео от Антоныча и Алексея Подоляка, где автор делает сухопарник из обычной банки. По этому принципу можно изготовить даже барботер (фильтрация идёт через воду), если для вас он кажется более полезным и эффективным приспособлением очистки паров спирта.

Мы считаем, что на любом классическом дистилляторе должен быть 1 сухопарник или 1 барботер. Комбинировать их или делать сразу несколько штук не имеет практического смысла. Только мыть лишнее оборудование и увеличивать потери спирта.

Делаем перегонный куб самогонного аппарата из бидона

Основой самогонного аппарата является перегонный куб. Раньше для этого использовали алюминиевые бидоны. Нельзя сказать, что алюминий является хорошим материалом для изготовления перегонного куба. Но сегодня можно найти фляги из нержавейки. Они больше подходят для изготовления куба. Они дороже, чем алюминиевый вариант, но гораздо надежнее и безопаснее.

Технология переделки бидона под перегонный куб не является чем-то сложным, и при умелых руках легко претворяется в жизнь. Мы расскажем, как быстро и правильно изготовить перегонный куб:

  1. Первым делом снимаем с крышки резиновую прокладку;
  2. На металлические края наносим силиконовый герметик и оставляем до полного высыхания. Подобную процедуру придется повторить 2-3 раза. Рекомендуем использовать герметик для аквариумов. Как альтернатива, простой способ герметизации – обматываем резину фум-летной внахлёст несколькими слоями и выварить в кипятке один час;
  3. На горловину бидона укладываем целлофан и закрываем крышку. Оставляем в закрытом состоянии на несколько часов до полного высыхания. Через некоторое время сформируется силиконовый уплотнитель, который заменит резиновый вариант;
  4. В крышке просверливается отверстие для соединения с сухопарником или змеевиков, в зависимости от конструкции. Если змеевик имеет диаметр 12 мм, то отверстие в крышке должно составлять 22 м. Для соединения используются переходники, которые можно купить в магазине.

Самодельный самогонный аппарат с колонной

Получать в домашних условиях спирт возможно не только путем дистилляции, но и путем ректификации — данный метод используется на промышленных предприятиях. Он имеет главное преимущество — позволяет автоматически отделять фракции, за счет чего выходит уже очищенный, качественный продукт без сивушных примесей. Процесс ректификации протекает в непрерывном темпе, за счет чего и повышается эффективность перегонки спиртовых паров в жидкость.

Самогонный аппарат с ректификационной колонной

Принцип ректификации похож на дистилляцию. В данном случае тоже происходит нагревание браги в кубе-резервуаре. Выделяются пары, которые поступают в дефлегматор, выполняющий роль сухопарника, охлаждаются в конденсаторе, а получившаяся жидкость стекает вниз, где встречается с новой порцией спиртового пара и перемешивается с ним. В результате образуются более насыщенные спиртовые пары, которые концентрируются в верхней части колонны, а затем поступают в холодильник и выпадают в приемную камеру в виде готового очищенного продукта.

Своими руками самогонный аппарат с ректификационной колонной собрать тоже вполне возможно. Он включает в себя следующие обязательные детали:

  • резервуар из стали или меди;
  • тело — представляет собой вертикальную стальную или медную трубку диаметром 30-50 мм и длиной 1350-1400 мм, толщина стенок должна быть не менее 2-3 мм;
  • дефлегматор (аналог сухопарника) — может изготавливаться из стеклянной банки, термоса или скороварки;
  • конденсатор — змеевик в корпусе;
  • контактный элемент — сетчатая терка для посуды;
  • соединительные элементы — гайки, шайбы, переходники, силиконовые трубки.

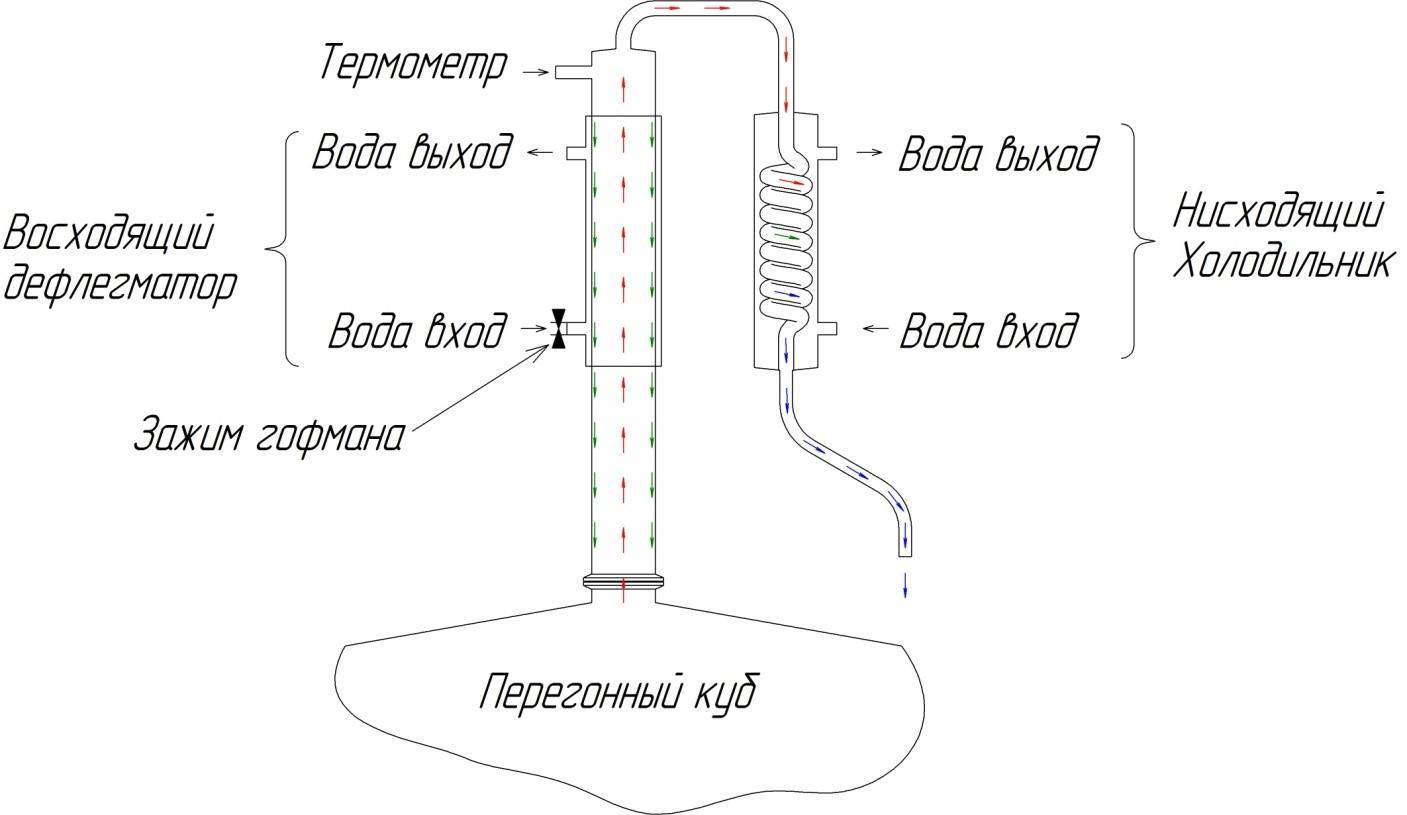

Схема самогонного аппарата-колонны своими рукамиКак собрать самодельный самогонный аппарат-колонну своими руками

  1. Лучше всего приобрести для сборки кустарной конструкции медную трубу. Ее разрезаем на два куска, концы которых зачищаем и соединяем с помощью переходника.
  2. В одну часть закладываем посудные сетки-губки, можно заменить их мелкими стальными пружинами или стеклянными шариками. Сетки необходимы для улучшения качества теплообмена. Покупая эти детали, обязательно убедитесь, что они сделаны из нержавейки. Перед использованием их желательно прокипятить в воде с 5 ложками поваренной соли, а затем разрезать на куски по 5 см.
  3. На конец трубы устанавливается сетчатая заглушка на шайбах, чтобы содержимое не выпадало.
  4. Соединяем перегонную колонну с резервуаром.
  5. В другой конец медной трубки вставляем кусок поролона толщиной 4-5 мм, который будет выполнять роль теплоизолятора, и состыкуем ее с дефлегматором путем припаивания.
  6. Макушку колонны закрываем пробкой и запаиваем. В крышке следует предварительно проделать отверстие под атмосферную трубку. Ее фиксируем с помощью штуцера.
  7. Для выведения дистиллята делается отверстие для патрубка диаметром около 14-20 мм в нижней части трубы. Под ним монтируется пластина для наполнения конденсатом.
  8. Присоединяем к колонне холодильник, используя для этого силиконовый шланг. Его удобно пережимать прищепкой для капельницы, что позволяет регулировать скорость движения конденсата.
  9. К холодильнику рекомендуется присоединить кран от газовой горелки, чтобы было удобно регулировать температуру воды внутри корпуса — в районе 50-55 градусов.
  10. Также стоит вмонтировать в колонну термометр, для чего делается отдельный узел.

Тестирование самодельного самогонного аппарата-колонны, сделанного своими руками — завершающий этап сборки. Следует убедиться, что конструкция функционирует как надо. Ректификатор нужно установить в строго вертикальном положении и тщательно проследить, чтобы все соединительные элементы были закреплены герметично.

Простой выбор

Быстрый переход по статье

Дистиллятор своими руками  При поиске предметов для изготовления аппарата для дистилляции браги обычно ищут наиболее простые из них. Самогонный аппарат из молочного бидона получается наиболее оптимальным вариантом. Такую флягу любой емкости можно купить в хозяйственном магазине. Если есть выбор, то лучше приобрести эту вещь, изготовленную из нержавеющей стали. Дюралюминий дает вредные окислы, как и медь. Есть бидоны из пищевого алюминия, они вполне подойдут для самогонного аппарата.

О компонентах

Простое устройство, в котором перегонным кубом и будет молочная фляга, собирается из трёх компонентов. К ней надо добавить змеевик и бак для его охлаждения. Причем и для браги бидон как раз подходит. В нем она набирает градусы и стоит перед перегонкой. Крышка плотно закрывается, ее не надо прижимать и затыкать выходное отверстие (если просверлено), когда жидкость выхаживается. После того, как брага готова к дистилляции, ее нагревают. Самогон из змеевика льется в любую подходящую емкость.

О деталях сборки

Самогонный аппарат из молочного бидона делается так:

  • В крышке просверливается отверстие (или два). В одно вставляется фитинг (часть трубопровода для соединения), в другое монтируется термометр. На выходной конец фитинга надевается силиконовая трубка. Это нужно для соединения со змеевиком.
  • Пары спирта не должны прорываться изнутри бидона наружу, фитинг герметизируется прокладками и обмазываемым тестом. То же и с входным концом змеевика.
  • Силиконовая трубка подбирается под диаметр него и фитинга. Закрепить на медном змеевике трубку можно манжетой или просто мягкой проволокой, обмотав вокруг и закрепив плоскогубцами.
  • На выходе змеевик пропускается через дно охлаждающей емкости и тоже с герметизацией. Можно использовать резиновые прокладки и штуцер от сантехники. Он проходит через отверстие дна (просверленное заранее) и фиксируется с обеих сторон гайками, зажимающие прокладки.
Популярные статьи  Как выбрать штроборез

О ТЭНе и сухопарнике

Дистиллятор своими руками  Молочные фляги бывают разной емкости. Обычно для самогонного аппарата используются 40-литровые. Брагу во время дистилляции в них можно нагревать не только на огне, но и ТЭНом. Используя сразу два таких нагревательных элемента, можно регулировать температуру браги, включая сразу оба или один.

При желании сделать сухопарник перед змеевиком, можно взять стеклянную банку с металлической резьбовой крышкой. Проделать в крышке два отверстия. Можно врезать его в медную трубку, применив дрель и паяльник. Припой нужен тугоплавкий. Или вставить два штуцера в крышку и соединить их плотно (с герметизацией) с разрезанными концами силиконовой трубки.

В заключение

Пользуясь своими инструментами и используя любые подходящие детали для самогонного аппарата, можно сделать нормальное устройство для дистилляции. Работая руками и головой, нетрудно подогнать все части его, а также загерметизировать соединения трубок. Наградой будет спиртовой напиток высокой крепости.

Устройство и принципы работы

По своей конструкции непроточный самогонный аппарат имеет довольно простое устройство: перегонный куб, шланги и холодильник. В современных моделях практически обязательно присутствует сухопарник или барботер, который не только обеспечивает дополнительную очистку, но и, частично охлаждая пар, снижает нагрузку на холодильник. Как следствие, более мощной системе нужна меньшая емкость для воды, которая и без того крупных размеров.

Существуют модели непроточных дистилляторов, в которых корпус охладителя имеет широкий люк в верхней части либо просто не имеет верхней стенки. Такая особенность дает возможность использовать снег или лед для охлаждения змеевика, что еще эффективней воды. Кроме того, существуют самогонные аппараты вовсе без водяного охлаждения. В них тело змеевика зависает в воздухе. Как следствие, его температура понижается только за счет теплообмена с воздушной средой. Находчивые самогонщики придумали обдувать подобную модель из вентилятора для усиления эффекта.

Дистиллятор своими руками

Принцип действия самогонного аппарата без проточного охлаждения схож с классическим дистиллятором, но со специфичной особенностью в работе холодильника. Сначала брага, нагреваясь в кубе, испаряется, после чего пар проходит по шлангам и, попадая в сухопарник или барботер, несколько остывает: в первом случае меньше, во втором – более существенно. После этого пар попадает в холодильник, где, охлаждаясь за счет теплообмена с холодной водой, конденсируется и стекает для отбора по патрубку. Вода, принявшая тепло от горячего пара, несколько нагревается, но не так сильно, как в обычном, более мелком холодильнике, а слабее, так как объем жидкости в охладительном кожухе значительно больше. Вместе с тем вода отдает часть тепла в окружающую среду, так как ее температура стала выше, чем у воздуха в помещении. Таким образом, жидкость сохраняет температуру, приемлемую для обеспечения конденсации.

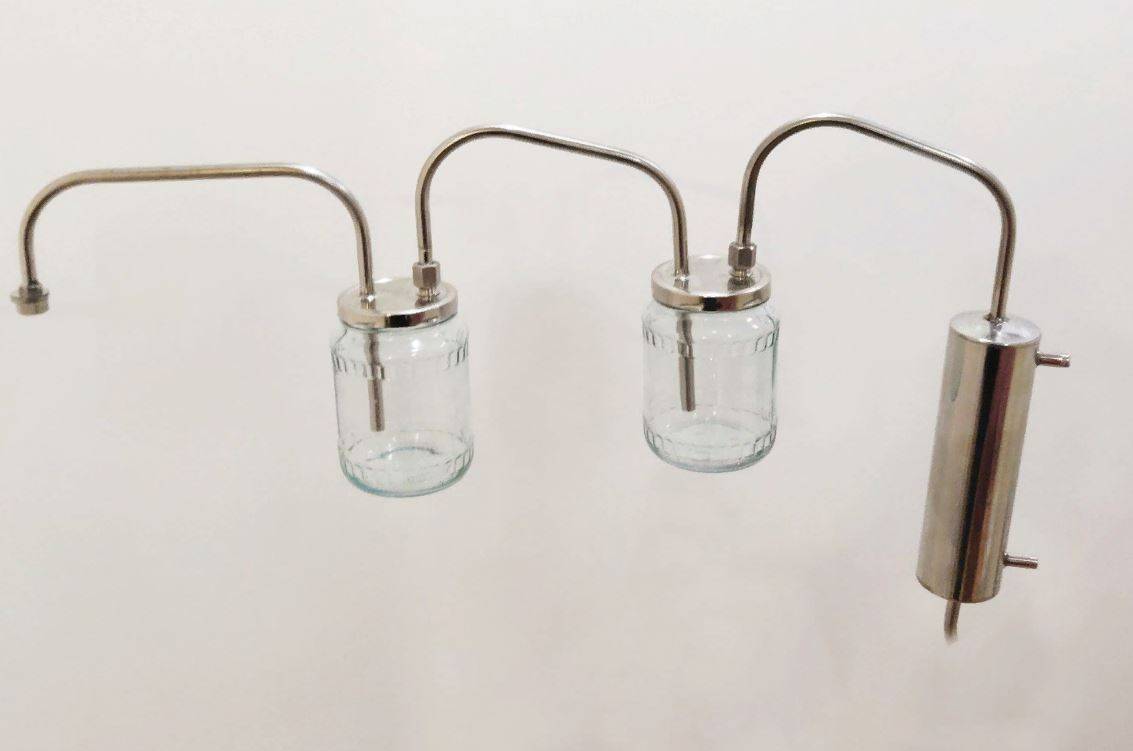

Сухопарник и барботер

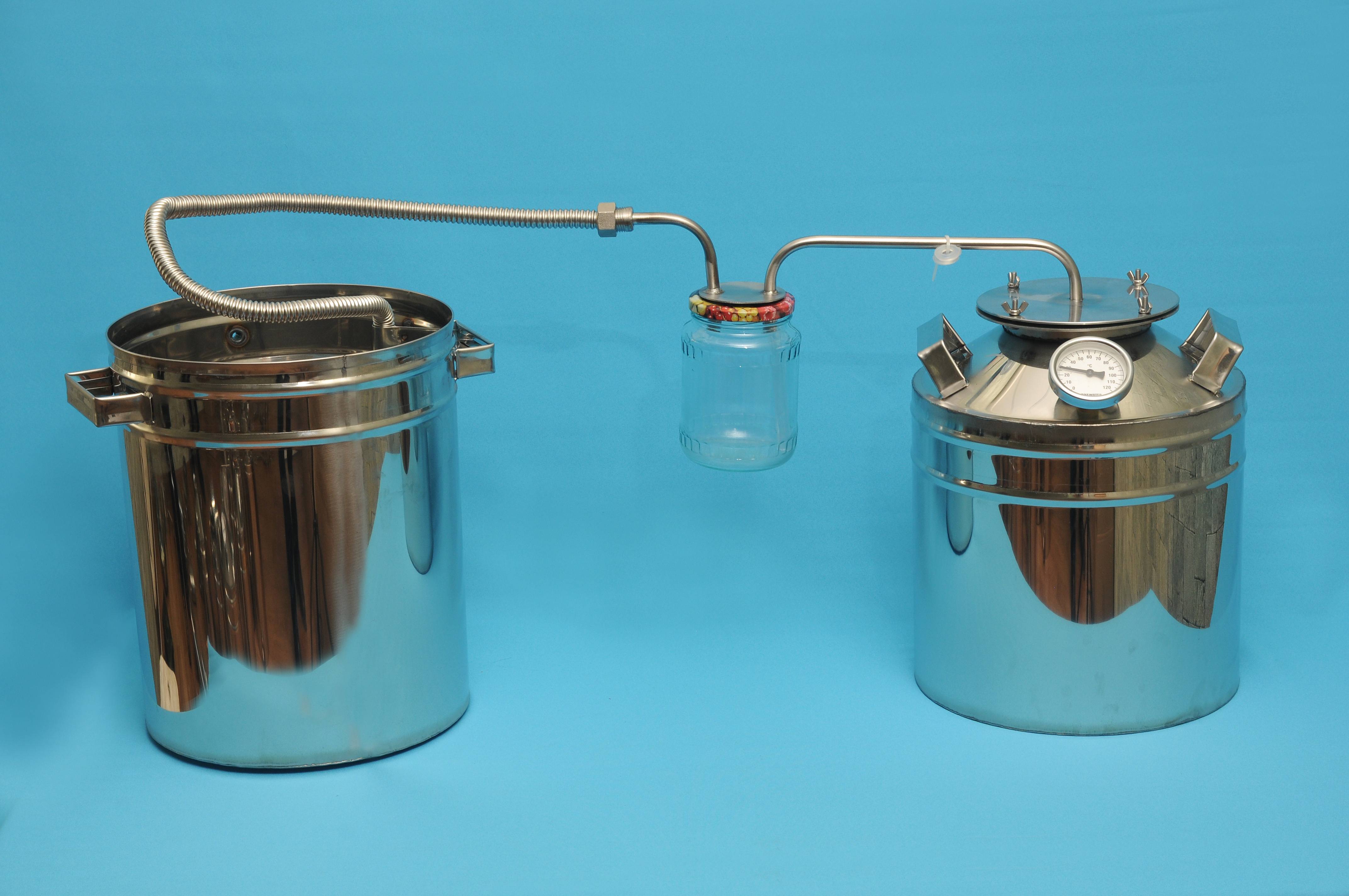

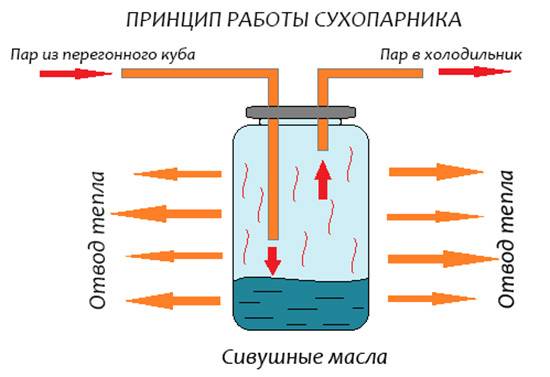

Сухопарник – это емкость между перегонным кубом и змеевиком. Он может быть изготовлен из стекла или металла. Пары, попадая в сухопарник, охлаждаются, а затем вновь закипают и поступают в змеевик.

Дистиллятор своими руками

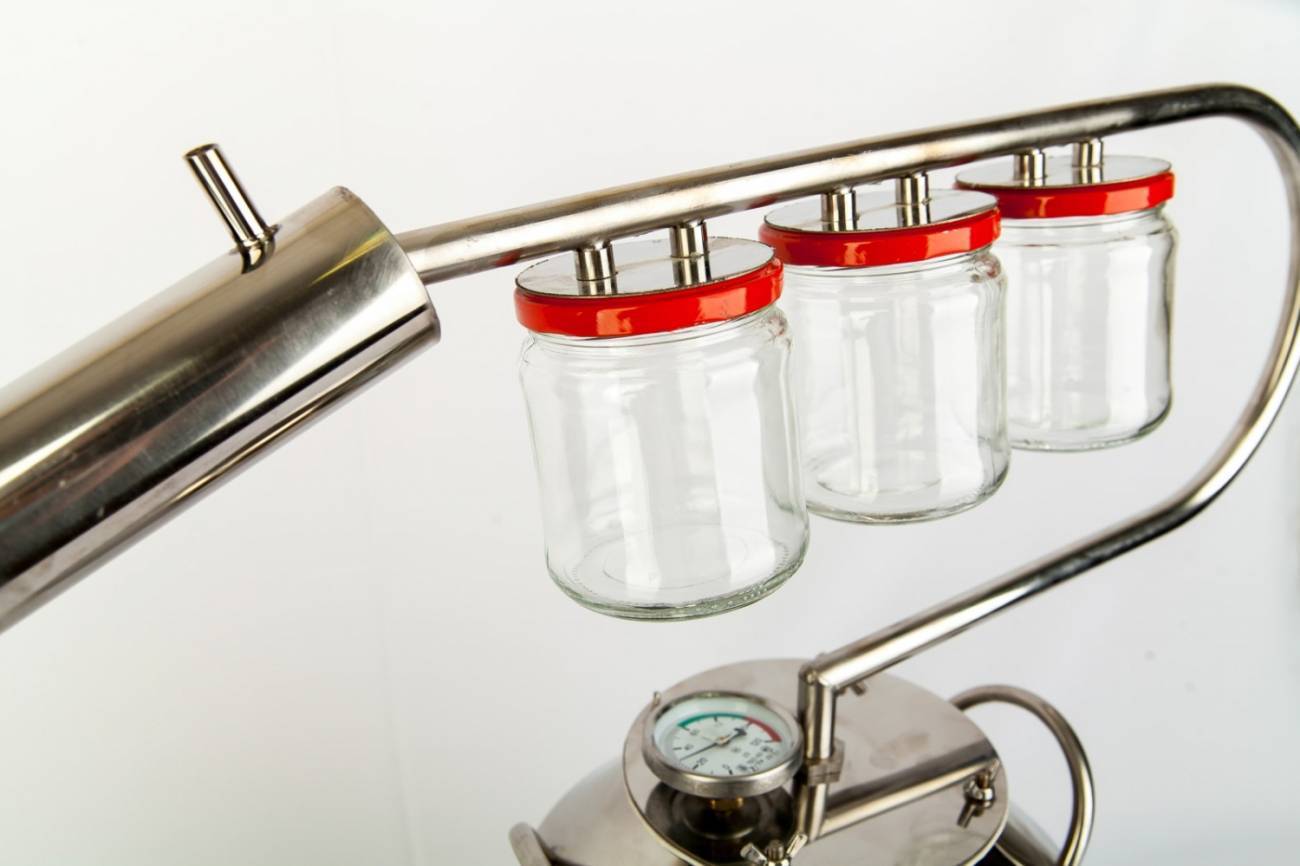

В барботере происходит прохождение спиртовых паров через жидкость. Конец поступающей трубки опущен почти до дна. Иногда вместо воды, для придания аромата самогону используют ароматизирующие жидкости.

Принцип работы и назначение у устройств одинаково. Но барботер позволяет обогатить самогон дополнительными ароматами.

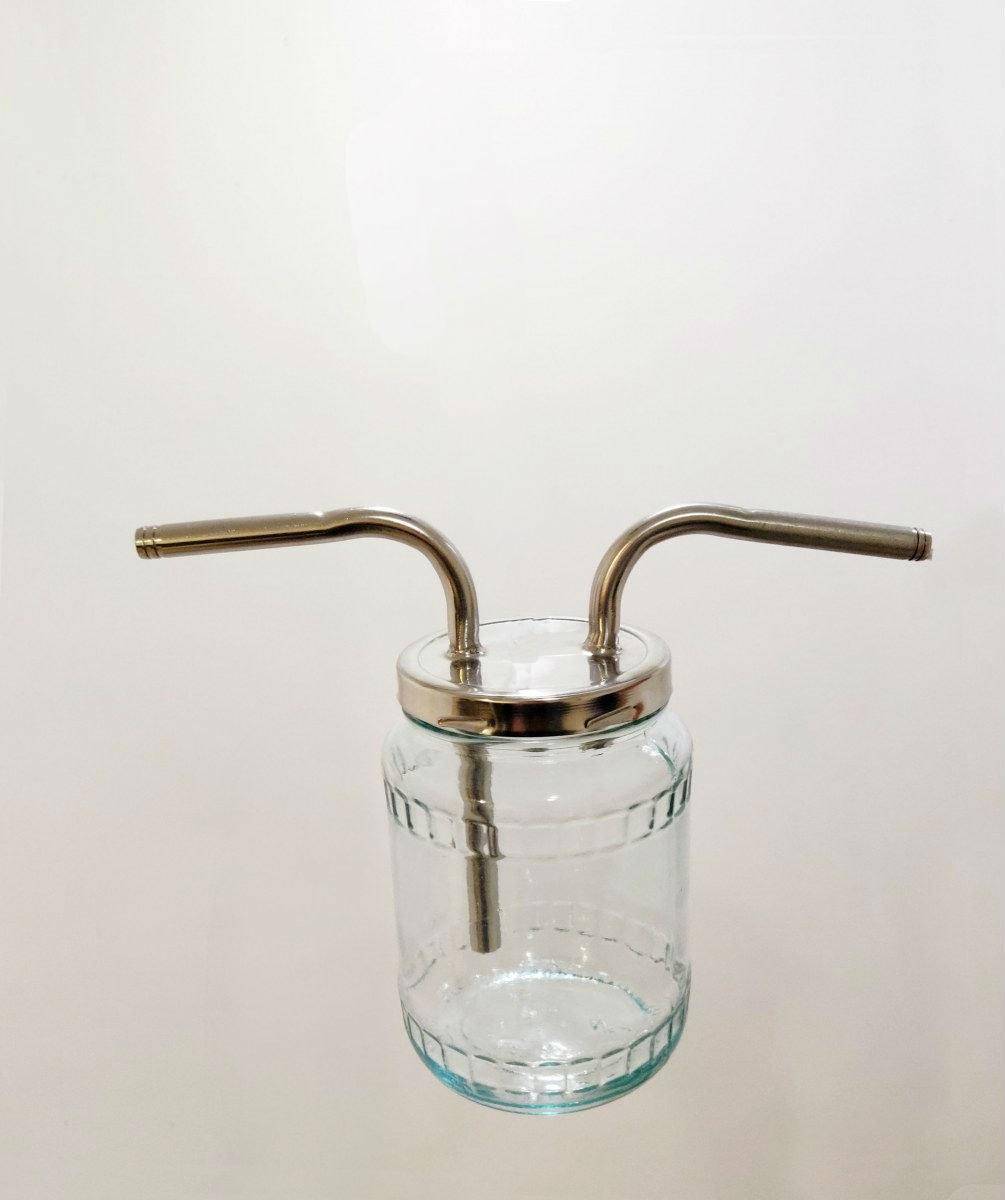

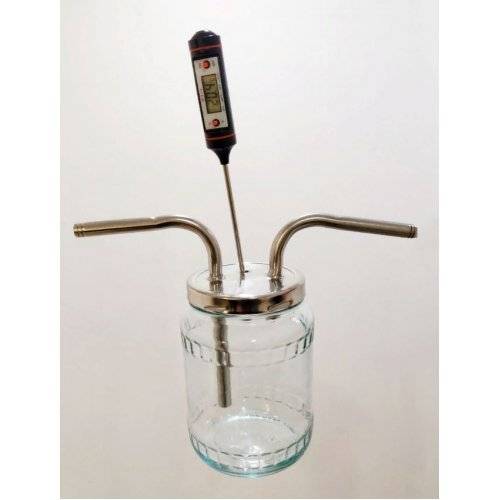

Делаем сухопарник или барботер

При самостоятельном изготовление сухопарника или барботера необходимо помнить, что его объем должен быть в 10 раз меньше чем у перегонного куба. Для изготовления понадобится:

  1. Стеклянная банка с металлической крышкой или другая герметичная емкость;
  2. По два штуцера и гайки;
  3. Маркер и шило;
  4. Термоклей или холодная сварка.

Дистиллятор своими руками

Отмечаем маркером места для отверстий под штуцеры. При наличии подходящего сверла можно просверлить, если его нет, можно использовать шило. Толщина металла крышек небольшая. Проводя несколько раз шилом по отмеченному месту можно протереть металл насквозь.

После подготовки отверстий вставляем в них штуцера и закручиваем гайки. Для герметизации соединений используйте термоустойчивый клей или холодную сварку.

При изготовлении сухопарника входная трубка должна быть ниже выводящей на 20-30 мм. Если необходим барботер, то входящая трубка должна быть на всю длину банки или емкости, и не доставать до дна 20-30 мм.

Перегонный бак самодельного самогонного аппарата

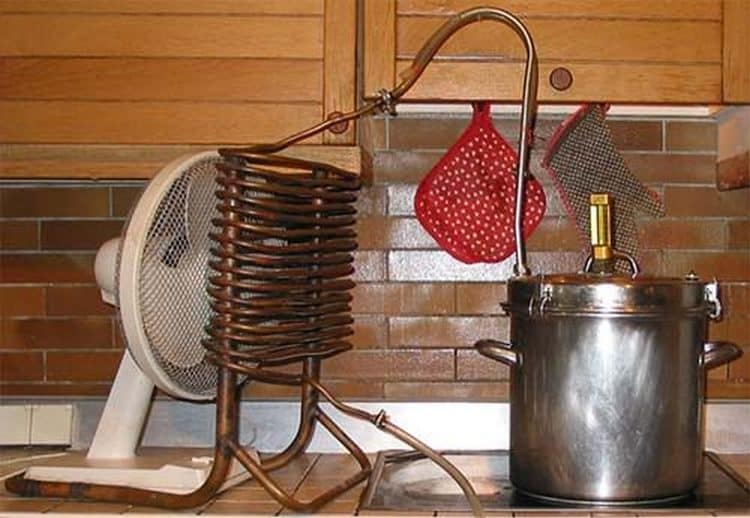

Нагреваемую емкость – перегонный бак изготавливаем из большой кастрюли.

Дистиллятор своими руками

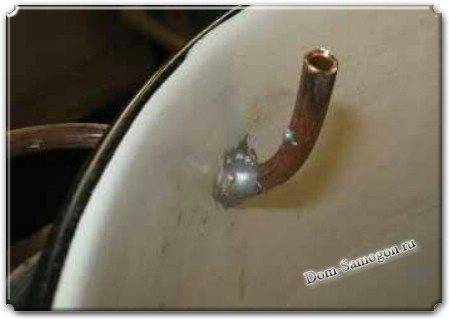

Для этого сверлим отверстие по диаметру трубки в боковине в 4-х см от верха. Заводим трубку внутрь и загибаем ее так, что бы между крышкой и краем медной трубки было 4-5 мм. В этом случае трубка будет собирать только пар возгонки и не будет «захлебываться» если брага закипит.

Дистиллятор своими руками

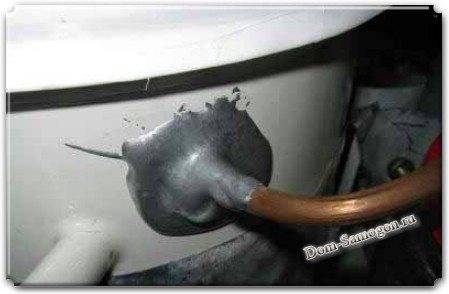

Герметизацию трубки с кастрюлей производим с помощью привычной процедуры заклеивания с помощью эпоксидного клея.

Теперь необходимо обеспечить герметизацию крышки самогонного аппарата.

Дистиллятор своими руками

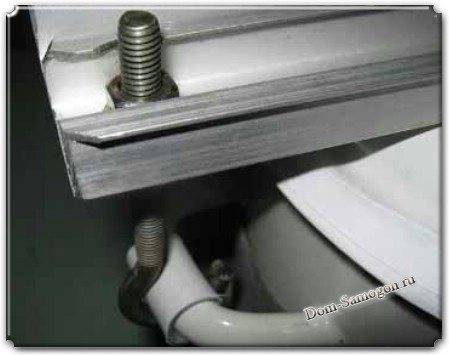

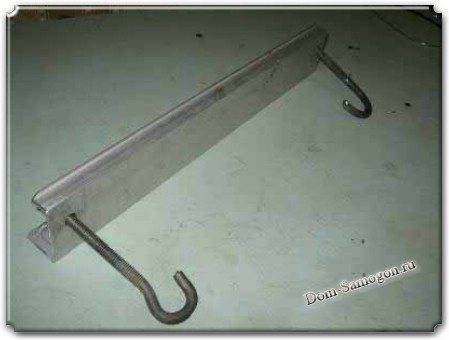

Для этого изготавливаем держатель из анкеров и алюминиевого профиля.

Дистиллятор своими руками

Ухо анкера нагревается и разгибается. На ручки кастрюли наматывается изолетна или одевается кусок ПВХ трубки (разрезом вверх). Это позволит более «мягко» регулировать силу прижатия крышки к кастрюли.

Дистиллятор своими руками

В местах прижимания крышки на держатель наклеиваются отрезки пробки от бутылки, они так же будут амортизировать и предохранять крышку кастрюли от царапин.

Традиции приготовления

Многие люди в прошлых десятилетиях знали как собрать самогонный аппарат дома, и это совсем не считалось чем-то дурным и неправильным.

А дело в том, что умеренное употребление алкогольных напитков совсем не приравнивается к постоянным бытовым запоям. Поэтому мастера, которые умели создавать подобные агрегаты всегда были в почете.

Помимо всего прочего для создания крепких напитков собственного производства всегда использовались самые лучшие натуральные продукты.

Чтобы достичь изысканного аромата в напитки добавлялись мята, тмин, смородина и много всего другого. Если сказать простыми словами, то самогонный аппарат предоставляет вам возможность изменять характеристики напитка.

Как запустить самогонный аппарат?

Если аппарат работает постоянно, то холодильник лучше подключать к водоснабжению. Такой способ не будет доставлять неудобства, и занимать времени на повторное подключение и отключение. Практически невозможно подключить водопровод из металлических труб. При этом обязательно надо проводить сварочные работы. Самый простой трубопровод можно собрать из металлопластика. Герметизацию можно соединить специальной лентой, прокладкой, клеем герметиком. После этого надо проверить устойчивость соединительных элементов. Для регуляции воды надо устанавливать специальный регулятор. Не рекомендуют использовать автоматической регулятор, он предназначен для сильного напора.

Самогонный аппарат не является слишком сложным устройством в использовании

В процессе важно учитывать высокое давление и температуры нагревания
