Введение

Генератор переменного тока – это устройство, которое преобразует механическую энергию в электрическую. Большинство генераторов переменного тока используют вращающееся магнитное поле. В первой половине 19 века были созданы первые однофазные многополюсные генераторы переменного тока. Но в самых первых, появившихся в то время электронных устройствах, применялся только постоянный ток, а переменный ток долгое время не мог найти своего практического применения. Со временем выяснилось, что намного практичнее использовать не постоянный, а переменный ток, который периодически меняет свое значение и направление. Преимущества переменного тока, состоят в том, что его удобнее вырабатывать при помощи электростанций. Генераторы переменного тока более просты по устройству, экономичнее и проще в обслуживании, чем аналоги, работающие на постоянном токе. Эти электрические машины были более надёжны в эксплуатации и сразу нашли свое широкое применение в промышленных и бытовых сферах. В течении последних лет, популярность использования электростанций и генераторов переменного тока значительно возросла. Промышленные генераторы являются наилучшим вариантом для использования на производстве, в больницах, школах, магазинах, офисах, бизнес – центрах, в качестве альтернативного источника питания. Широкое применение, эти электрические машины, нашли на строительных площадках, значительно упрощая строительство в тех зонах, где электрификация полностью отсутствует. Бытовые генераторы, более практичные, компактные и идеально подходят для использования в коттедже и загородном доме. Генераторы переменного тока широко применяются в различных областях и сферах благодаря тому, что могут решить множество важных проблем, которые связаны с нестабильной работой электричества или полным его отсутствием. Трёхфазные генераторы переменного тока с встроенным полупроводниковым мостовым трёхфазным выпрямителем используются на современных автомобилях для зарядки автомобильного аккумулятора, а также для питания электропотребителей, таких как система зажигания, автомобильная светотехника, бортовой компьютер, система диагностики и других. Генераторы переменного тока применяются в гибридных автомобилях, позволяющих совмещать тягу двигателя внутреннего сгорания и электродвигателя. Актуальность вопроса конструирования лёгких и мощных электрических машин переменного тока возникла, в связи с широким развитием альтернативной энергетики. Системы альтернативной энергетики (ветрогенераторы, малогабаритные водные электростанции) потребовали новых подходов к конструированию электрических машин переменного тока. Для работы с альтернативными энергетическими ресурсами необходима лёгкость и малогабаритность конструкции, но не в ущерб её мощности. Повышение эффективности работы генератора возможно с созданием мощного магнитного поля и увеличением числа обмоток. И то и другое можно осуществить, используя постоянные магниты из редкоземельных металлов и большое количество плоских катушек, пересекающих магнитное поле. Возможность разработки и создания лёгкой и, в тоже время мощной малогабаритной электрической машины переменного тока, в домашних условиях легло в основу рабочей гипотезы данной работы.

Определения и формулировка задач

В данном проекте переменный ток получают за счет индукции. Она образуется при перемещении проводника в силовых линиях магнитного поля. Это движение обеспечивают с помощью ротора, который приводится в действие силой ветра.

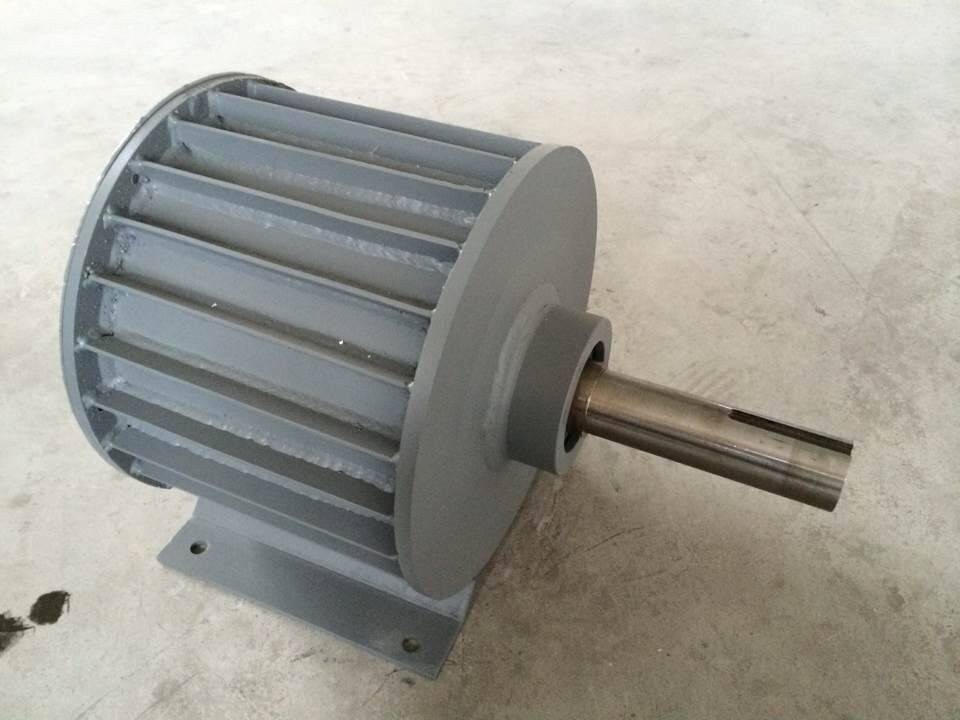

Генератор на постоянных магнитах
Схема электроснабжения

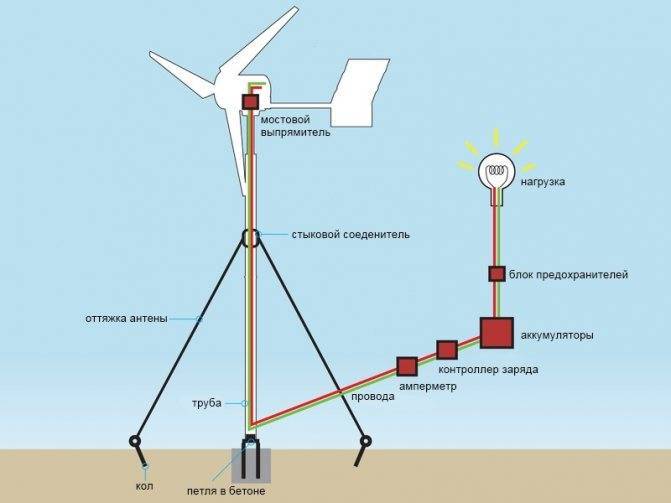

Этот рисунок поясняет состав типичной установки. На большой высоте увеличивается сила ветра, поэтому генератор переменного тока на постоянных магнитах закрепляют на соответствующей прочной опоре. Для лучшей устойчивости его закрепляют растяжками. Основную опору можно сделать с креплением к закладной в бетонном фундаменте.

Следует продумать механизм обслуживания рабочих агрегатов в процессе эксплуатации. В крупных установках закрепляют лестницы на опорах для доступа персонала. Сравнительно меньшие конструкции бытовой категории делают разборными. Иногда применяют вращающийся опорный узел, чтобы при необходимости переместить стойку в горизонтальное положение.

Блок ветряка закрепляют на подшипнике, чтобы обеспечить беспрепятственное вращение на 360 градусов. Для автоматического разворота в нужном направлении устанавливают вертикально хвостовую пластину, как в обычном флюгере. Ураганные ветра способны раскрутить ротор слишком быстро. Чтобы исключить повреждения в таких ситуациях, применяют специальный тормоз. Особо крупные конструкции оснащают поворотными лопастями.

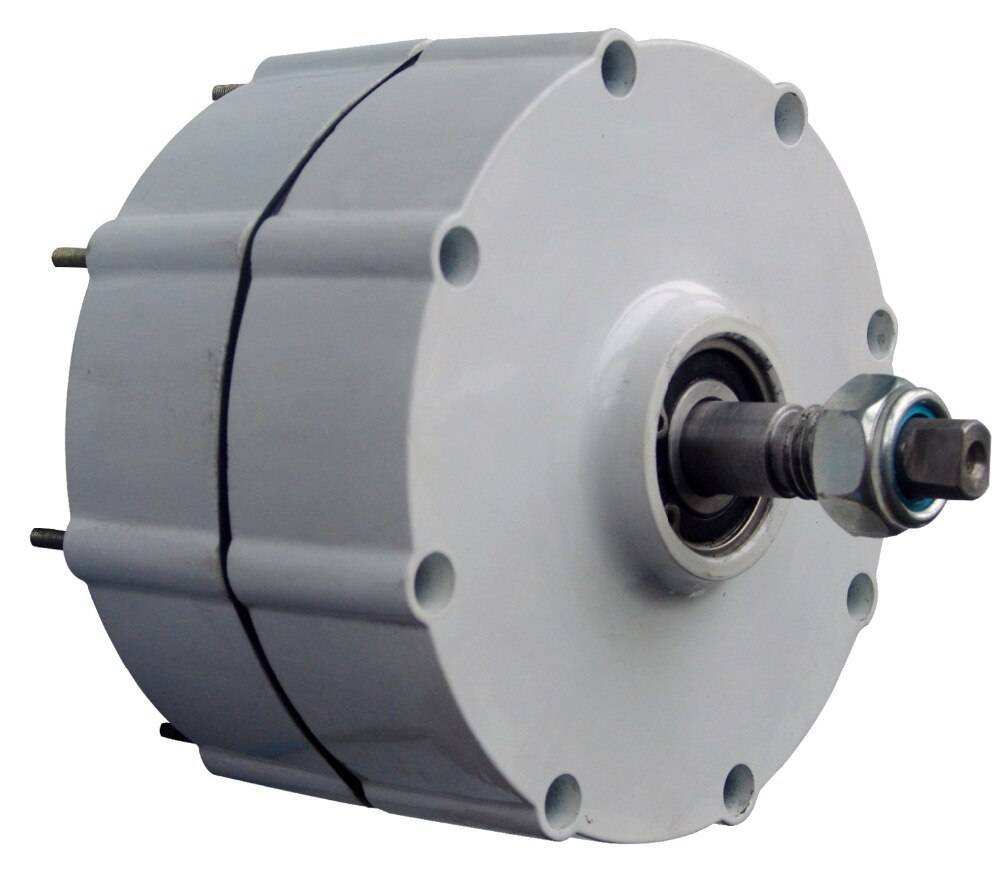

Генератор на постоянных магнитах

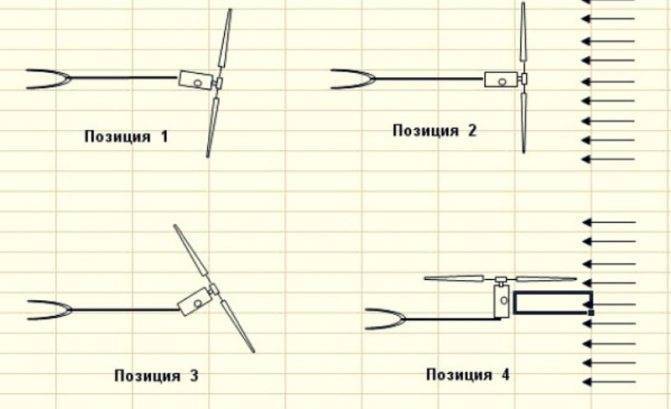

Защита от сильного ветра с механизмом складывания и возвратной пружиной

Ветровой магнитный генератор не отличается постоянством параметров. По этой причине необходимо устройство накопления электроэнергии. Полученный переменный ток выпрямляют. Далее в цепь устанавливают прибор для оперативного контроля (амперметр). Следующий блок, контроллер, обеспечивает правильную зарядку подсоединенного аккумулятора.

Накопленную энергию можно использовать непосредственно для питания ламп. Другие потребители подключаются через преобразователь (инвертор), образующий на выходе переменное напряжение с необходимыми параметрами.

Как повысить мощность ветряка?

Для подъема мощности ветрогенератора можно использовать магниты. Попросту на магниты, которые уже установлены наклеить еще по одному такому же или более тонкому. Другой способ основан на установке в катушки металлических сердечников, — пластин трансформатора. Это обеспечит усиление магнитопотока в катушке, однако вызывает небольшое залипание, которое, впрочем, совершенно не ощущается шестилопастным винтом. Стартует такой ветрогенератор при ветре в 2 м/с. Благодаря применению сердечников генератор получил увеличение мощности с 300 до 500 Вт/ч при ветре в 8 м/с

Также следует уделять внимание форме лопастей, — малейшие неточности снижают мощность

Генератор на неодимовых магнитах: принцип и схема работы

Неодимовые магниты – элементы, которые позволяют конструировать альтернативные источники энергии

Популярные статьи  Циркулярная электропила Makita 5008MG

Неважно, какими они будут: ветряными, водными или механическими. Речь идёт не о мифологических вечных двигателях, а о целиком реальных устройствах с высоким КПД

В быту они, как минимум, помогут вам зарядить гаджеты или автомобильный аккумулятор.

В таких устройствах за основу взят обычный маятник, а давать низкопотенциальную энергию будет сила тяжести. Схема работы такова:

  1. В верхней части маятник вольно качается на паре подшипников.
  2. Внизу на конце рычага маятника находится дугообразный отрезок с парой мощных неодимовых магнитов.
  3. На неподвижной опоре в верхних точках колебания маятника установлены два электромагнита, сопоставимые по мощности с неодимовыми. По мере приближения маятника они будут кратковременно включаться и отталкивать его.
  4. По качающейся дуге располагаются менее мощные неодимовые магниты. На них возложена функция ротора.

    Магниты

  5. На неподвижной платформе в нижнем сегменте окружности маятника размещены статорные катушки без сердечника (6-12 шт., в зависимости от размеров устройства). Их функция – сокращение торможения.
  6. Выше дуги можно расположить ещё одну, меньше по количеству магнитов, по размеру и мощности.
  7. Электромагниты следует запитать от маломощной батареи из электроконденсаторов.
  8. Чтобы преобразовать энергию в переменный ток, нужно установить инвертор.

Процесс создания ротора

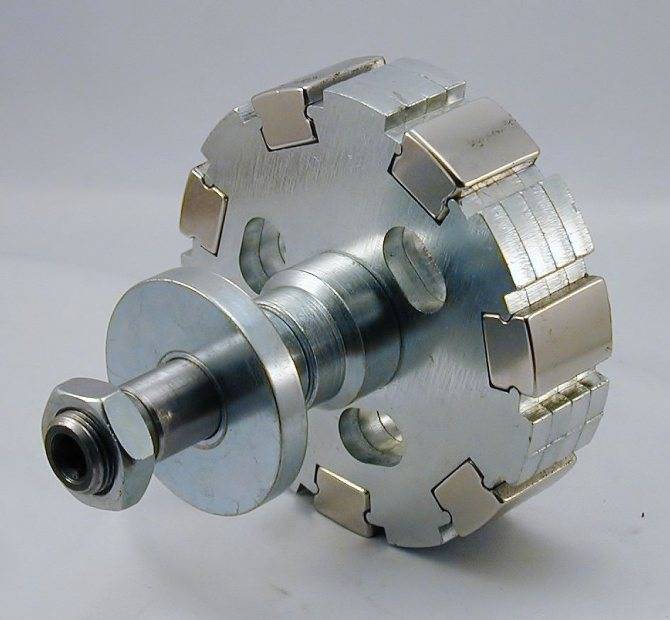

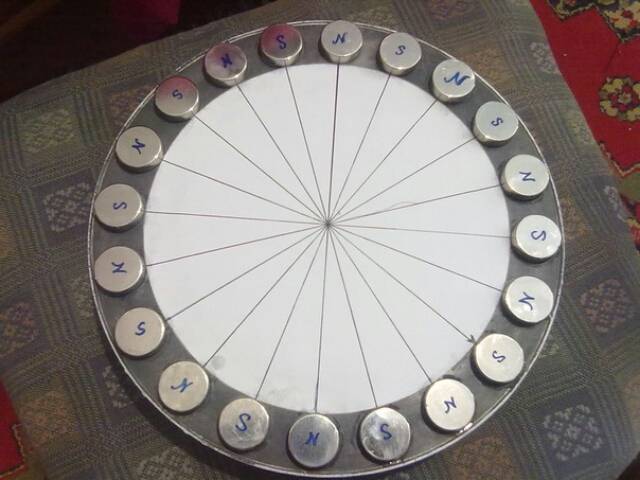

Генератор на постоянных магнитахОсновой генератора автор разработки решил сделать ступицу автомобиля с дисками тормоза, поскольку она мощная, надежная и идеально сбалансированная. Начав делать ветряк своими руками, в первую очередь следует подготовить основу для ротора — ступицу, — почистить ее от грязи, краски и смазки. После чего приступить к наклейке постоянных магнитов. Для создания данного ветрогенератора, их было использовано по двадцать штук на диске. Размер неодимовых магнитов составил 25х8 миллиметров. Однако, и их количество, и их размер могут варьировать в зависимости от целей и задач человека, своими собственными руками создающего ветрогенератор. Однако всегда будет правильным, для получения одной фазы, равенство количества полюсов числу неодимовых магнитов, а для трех фаз — выдержка соотношений полюсов и катушек — два к трем или три к четырем.

Магниты следует располагать учитывая чередование полюсов, к тому же максимально точно, но прежде, чем приступить к их наклейке, нужно либо создать бумажный шаблон, либо прочертить линии, делящие диск на сектора. Чтобы не перепутать полюса, делаем отметки на магнитах. Главное — выполняем следующее требование — те магниты, которые стоят напротив друг друга, должны быть повернуты разными полюсами, то есть притягиваться.

Магниты приклеиваются к дискам при помощи супер-клея и заливаются. Также нужно сделать бордюрчики по краям дисков и в их центре, либо намотав скотча, либо вылепив из пластилина для недопущения растекания. Генератор на постоянных магнитах

Главные параметры проекта

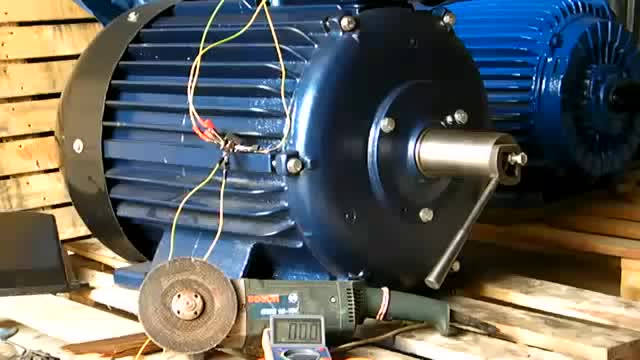

Самодельный генератор

После ознакомления с общими принципами надо уточнить личные требования. Мощный ветрогенератор своими руками сделать непросто, поэтому начинают эксперименты с простейших небольших моделей. Впрочем, при правильной подготовке вполне можно приступить к реализации проекта полного обеспечения электроэнергией определенного объекта недвижимости.

Относительно легко получится создать однофазный генератор. Однако на выходе такого устройства образуются значительные перепады тока. Этот процесс сопровождается сильными вибрациями, шумом. Такой звук будет беспокоить самого хозяина. Он станет причиной недовольства соседей. Если превышены установленные действующим законодательством нормы, установку придется демонтировать.

Чтобы исключить перечисленные недостатки и одновременно повысить КПД на 40-50%, предпочтение отдают трехфазной схеме. Если нет подходящего готового электрического асинхронного мотора, его можно создать самому.

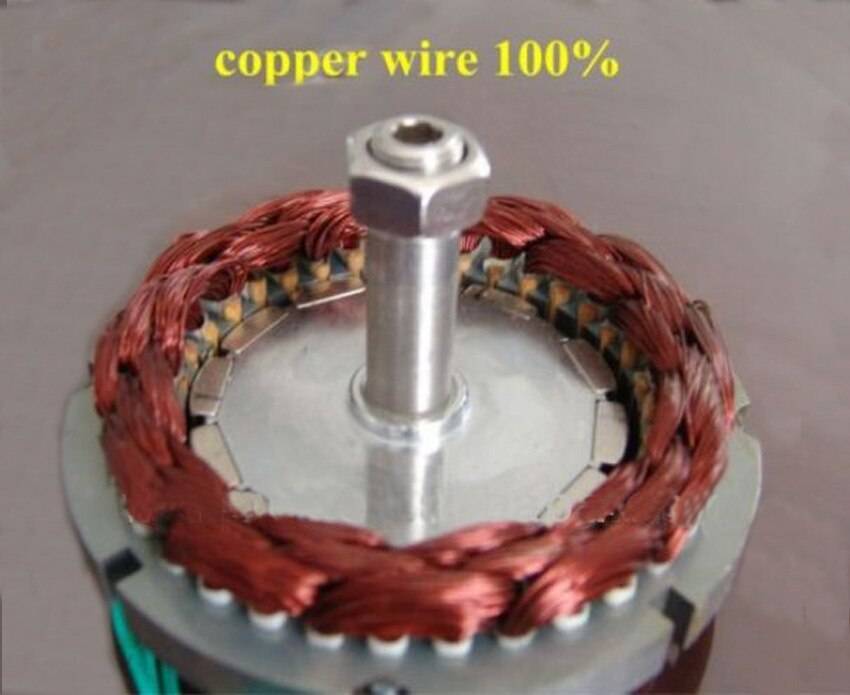

Основные компоненты, одно,- и трехфазные схемы подключения обмоток генератора

На фото приведен пример с роторами (1), которые сделаны из неодимовых магнитов. Следующие снимки демонстрируют статор из медных катушек на стадии изготовления (2) и после создания цельного блока с заливкой эпоксидной смолой.

Фазы — что лучше — три или одна?

Многие любители электрической техники идут по пути наименьшего сопротивления и, чтобы не заморачиваться, останавливают свой выбор на однофазном статоре для ветряка. Однако у него имеется одна неприятная особенность, нивелирующая простоту сборки, — это вибрация в нагруженном состоянии, по причине непостоянства отдачи тока. Ведь амплитуда такого статора скачкообразна, — достигая максимума, когда неодимовые магниты располагаются над катушками, а после падая до минимума.

А вот, когда генератор сделан по трехфазной системе, то вибрации отсутствуют, и показатель мощности ветряка имеет постоянное значение. Причина такого отличия заключается в том, что ток, падая в одной фазе, в то же время нарастает в другой. И в итоге, ветрогенератор, работающий в трехфазной системе, может быть более эффективным до 50 %, чем точно такой же, но использующий однофазную систему. И главное, — нагруженный трехфазный генератор не дает вибрации, следовательно, мачта не дает повода для жалоб на ветрогенератор в надзирающие органы недоброжелателям из числа соседей, поскольку не создает надоедливого гула.

Принцип работы бестопливного генератора Адамса

Одна из наиболее популярных моделей преобразует энергию в индукционный ток. Впервые ее построил ученый Адамс, в честь которого она и получила свое название.

Схема простого бестопливного генератора (у Бедини тот же принцип действия):

Генератор на постоянных магнитах

Базовые комплектующие агрегата Адамса следующие:

  • генератор, внутри которого возникает электромагнитное поле;
  • инвертор, который преобразовывает магнитные импульсы в переменный ток;
  • аккумуляторы, которые накапливают энергию для ее дальнейшего использования.

Принцип работы прибора основан на явлении электромагнитной индукции. Вращение мотора зависит от силы, с которой он отталкивается от полюсов магнитов. Основным конструктивным элементом является многополюсный безредукторный генератор прямого вращения. Магниты устанавливаются на внешний край генератора. Их число зависит от желаемой мощности. У подобных агрегатов очень высокое КПД — около 90%. При необходимости они хорошо соединяются друг с другом, образуя единую автономную сеть.

Плюсы и минусы

К достоинствам ветрогенераторов, изготовленных с использование неодимовых магнитов можно отнести следующие характеристики:

  • Высокий КПД устройств, достигаемый за счет минимизации потерь на трение;
  • Продолжительные сроки эксплуатации;
  • Отсутствие шума и вибрации при работе;
  • Снижение затрат на установку и монтаж оборудования;
  • Автономность работы, позволяющая осуществлять эксплуатацию без постоянного обслуживания установки;
  • Возможность самостоятельного изготовления.

К недостаткам подобных устройств можно отнести:

  • Относительно высокая стоимость;
  • Хрупкость. При сильном внешнем воздействии (ударе), неодимовый магнит способен лишиться своих свойств;
  • Низкая коррозийная стойкость, требующая специального покрытия неодимовых магнитов;
  • Зависимость от температурного режима работы – при воздействии высоких температур, неодимовые магниты теряют свои свойства.
Популярные статьи  сварочный аппарат своими руками

КУПИТЬ ИЛИ СДЕЛАТЬ САМОМУ

Этот вопрос решается самостоятельно, в сети представлено достаточно описаний, так что сделать всю работу своими руками не так и сложно. Приведены подробные отчеты, остается только повторить все операции. А если детально изучить схемы, ошибки и трудности, то можно построить ветровой генератор относительно быстро, который будет более надежным и прочным. Конечно, можно купить готовую конструкцию: так даже будет лучше в какой-то степени. Однако, если есть возможности, то почему бы не попробовать свои силы?

С ЧЕГО НАЧАТЬ

Основа самодельных ветрогенераторов – это автомобильная ступица вместе с тормозными дисками. Во-первых, она не требует переработок и сложных дополнений. Во-вторых – ее несложно достать. Обычно ступицу берут уже б/у, поэтому ее обязательно следует разобрать и почистить.

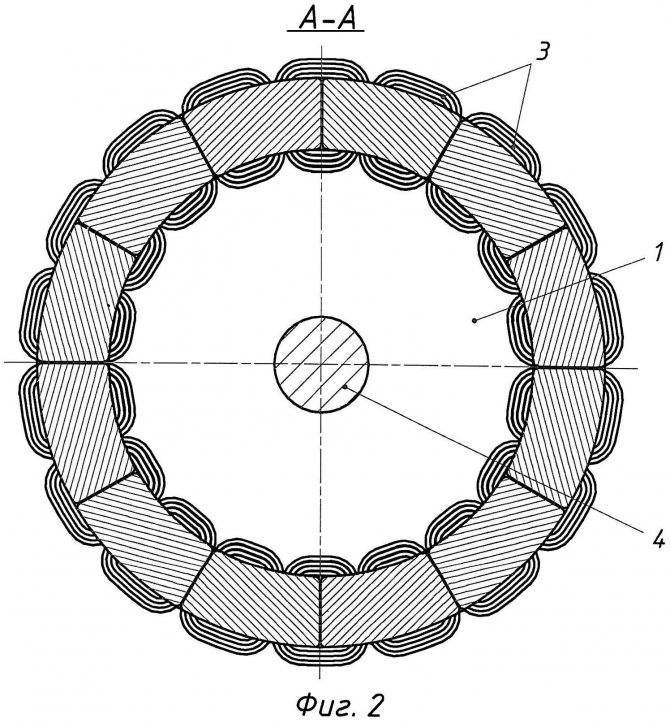

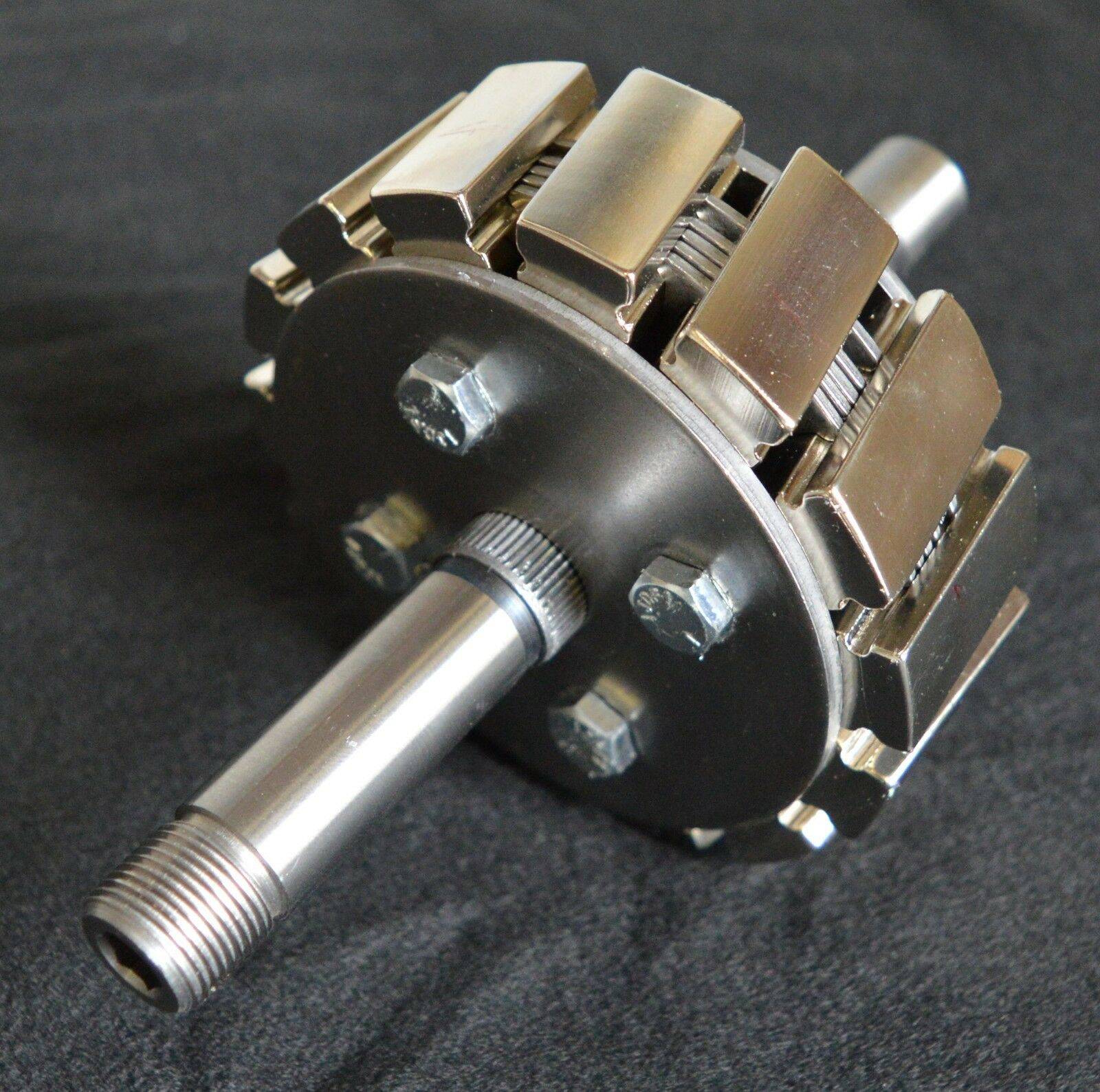

Особенности ротора и статора

Генератор на транзисторе

Чтобы сделать эффективный генератор на магнитах из неодимового сплава своими руками, учитывайте при сборке следующие рекомендации:

  • Для повышения прочности диск делают из стали. Его толщину делают не менее чем у самих магнитов. В противном случае часть силового поля будет рассеиваться. При правильном соблюдении пропорций к обратной стороне собранного изделия не притягивается швейная игла;
  • Расстояние между отдельными магнитами делают равным или более половины ширины изделий;
  • Толщину статора в собранном состоянии делают равной или меньше толщины неодимовых магнитов;
  • Трехфазный магнитный генератор делают по пропорциям 3 к 3 или 4 к 3 (количество магнитов/индукционных катушек, соответственно).

К сведению. Магниты прикрепляют, строго соблюдая чередование полюсов. Чтобы не ошибиться, на соответствующих гранях заранее делают пометки маркером.

Ветрогенератор на неодимовых магнитах мощностью 5,0 кВт

В настоящее время отечественные и зарубежные компании все более широко используют неодимовые магниты при изготовлении тихоходных генераторов электрического тока. Так ООО «Сальмабаш», г. Гатчина Ленинградской области, выпускает подобные генераторы на постоянных магнитах мощностью 3,0-5,0 кВт. Внешний вид данного устройства приведен ниже:

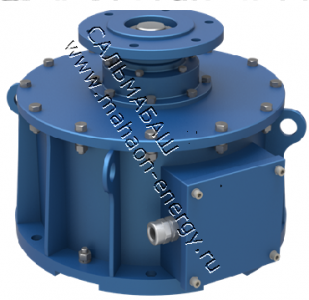

Генератор на постоянных магнитах

Корпус и крышки генератора изготавливаются из стали, в дальнейшим с покрытием лакокрасочными материалами. На корпусе предусмотрены специальные крепления, позволяющие закрепить электрический аппарат на несущей мачте. Внутренняя поверхность обработана защитным покрытием, предотвращающим коррозию металла.

Статор генератора набран из электротехнических пластин стали.

Обмотка статора — выполнена эмаль-проводом, позволяющим устройству работать продолжительное время с максимальной нагрузкой.

Ротор генератора имеет 18 полюсов и установлен в подшипниковых опорах. На ободе ротора размещены неодимовые магниты.

Генератор не требует принудительного охлаждения, которое осуществляется естественным путем.

Технические характеристики генератора мощностью 5,0 кВт:

  • Номинальная мощность – 5,0 кВт;
  • Номинальная частота – 140,0 оборотов/минуту;
  • Рабочий диапазон вращения – 50,0 – 200,0 оборотов/минуту;
  • Максимальная частота – 300,0 оборотов/минуту;
  • КПД – не ниже 94,0 %;
  • Охлаждение – воздушное;
  • Масса – 240,0 кг.

Генератор оснащен клеммной коробкой, посредством которой осуществляется его подключение к электрической сети. Класс защиты соответствует ГОСТ14254 и имеет степень IP 65 (пылезащищенное исполнение с защитой от струй воды).

Конструкция данного генератора приведена на рисунке, приведенном ниже:

где: 1-корпус, 2- крышка нижняя, 3- крышка верхняя, 4- ротор, 5- неодимовые магниты, 6- статор, 7- обмотка, 8- полумуфта, 9- уплотнения, 10,11,12- подшипники, 13- клеммная коробка.

Особенности ротора и статора

Генератор Тесла

Чтобы сделать эффективный генератор на магнитах из неодимового сплава своими руками, учитывайте при сборке следующие рекомендации:

  • Для повышения прочности диск делают из стали. Его толщину делают не менее чем у самих магнитов. В противном случае часть силового поля будет рассеиваться. При правильном соблюдении пропорций к обратной стороне собранного изделия не притягивается швейная игла;
  • Расстояние между отдельными магнитами делают равным или более половины ширины изделий;
  • Толщину статора в собранном состоянии делают равной или меньше толщины неодимовых магнитов;
  • Трехфазный магнитный генератор делают по пропорциям 3 к 3 или 4 к 3 (количество магнитов/индукционных катушек, соответственно).

К сведению. Магниты прикрепляют, строго соблюдая чередование полюсов. Чтобы не ошибиться, на соответствующих гранях заранее делают пометки маркером.

Как повысить мощность ветряка?

Для подъема мощности ветрогенератора можно использовать магниты. Попросту на магниты, которые уже установлены наклеить еще по одному такому же или более тонкому. Другой способ основан на установке в катушки металлических сердечников, — пластин трансформатора. Это обеспечит усиление магнитопотока в катушке, однако вызывает небольшое залипание, которое, впрочем, совершенно не ощущается шестилопастным винтом. Стартует такой ветрогенератор при ветре в 2 м/с. Благодаря применению сердечников генератор получил увеличение мощности с 300 до 500 Вт/ч при ветре в 8 м/с

Также следует уделять внимание форме лопастей, — малейшие неточности снижают мощность

Принцип работы устройств

Главной проблемой конструкции считался возврат вращающихся деталей в исходной положение без существенных потерь крутящего момента. Данная проблема была решена с помощью медного проводника, по которому был пропущен электрический ток, вызывающий притяжение. При отключении тока, действие притяжения прекращалось. Таким образом, в устройствах этого типа использовалось периодическое включение-отключение.

Повышенный ток создает увеличенную силу притяжения, а та, в свою очередь, участвует в выработке тока, проходящего через медный проводник. В результате циклических действий, устройство, кроме совершения механической работы, начинает производить электрический ток, то есть выполнять функции генератора.

Электрические и технические параметры генератора

Расчет напряжения выполняют по формуле:

Генератор тока переменного

U=2*Ч*КП*КК*КВ*МИ*П, где:

  • U – напряжение в Вольтах;
  • Ч – частота оборотов ротора генератора за одну секунду;
  • КП – количество магнитных полюсов;
  • КК – количество индукционных катушек в статоре;
  • КВ – число витков проводника в одной индукционной катушке;
  • МИ – магнитная индукция в Тл, которая образуется в стандартном зазоре (2 мм);
  • П – площадь поверхности одного неодимового магнита, в кв. м.

Если применяют простые катушки, для расчета берут магнитную индукцию 0,5 Тл. При добавлении сердечника из электротехнической стали значение увеличивают до 0,7-0,9Тл.

Популярные статьи  ветрогенератор для частного дома

К сведению. Формула действительна при соединении обмоток «треугольником». Если трехфазный генератор собирают по схеме «звезда», полученное значение умножают на поправочный коэффициент 1,7.

После вычисления напряжения надо узнать сопротивление в обмотках. После этого несложно будет определить силу тока и мощность. Для медного проводника удельное сопротивление составляет 0,0175 Ом на мм кв./ метр. Для расчета общей величины применяют формулу:

С= (УС*Д)/ПП, где:

  • С – сопротивление, в Ом;
  • УС – удельное сопротивление определенного материала;
  • Д – длина проводника в метрах;
  • ПП – площадь проводника в сечении, мм кв.

Для расчета силы тока вычитают из напряжения магнитного генератора на холостом ходу напряжение подсоединенного для зарядки аккумулятора. Полученное значение делят на величину рассчитанного по предыдущей формуле сопротивления.

Увеличение/уменьшение оборотов меняет соответствующим образом силу тока при неизменном значении напряжения на клеммах батареи аккумуляторов. Для расчета производительности ветроустановки в разных режимах используют стандартную формулу:

P=I*U, где:

  • Р – мощность, Ватт;
  • I – сила тока, Ампер;
  • U – напряжение, Вольт.

Необходимые материалы

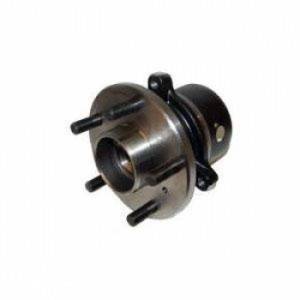

В качестве основы агрегата можно использовать автомобильную ступицу с тормозными дисками.

Генератор на постоянных магнитах

  • Солнечная батарея своими руками — пошаговая инструкция как изготовить и провести монтаж солнечной батареи в домашних условиях (фото и видео-инструкция)

  • Как подобрать солнечную электростанцию: готовые решения, принцип работы, как выбрать и установить своими руками (фото + видео-инструкция)

  • Солнечные коллекторы для отопления дома: преимущества, недостатки, мифы, правда и отзывы владельцев (130 фото + видео)

В случае применения б/у ступицы, произведите ее обслуживание. Необходимо выполнить разборку, убрать следы коррозии и загрязнения, нанести смазку на подшипники.

Генератор на постоянных магнитах

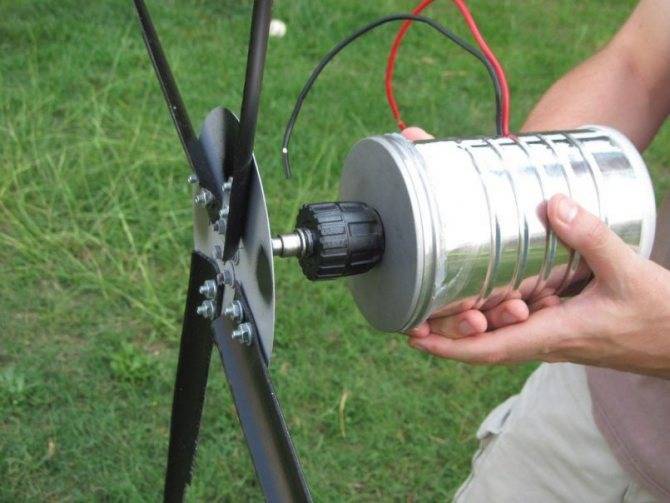

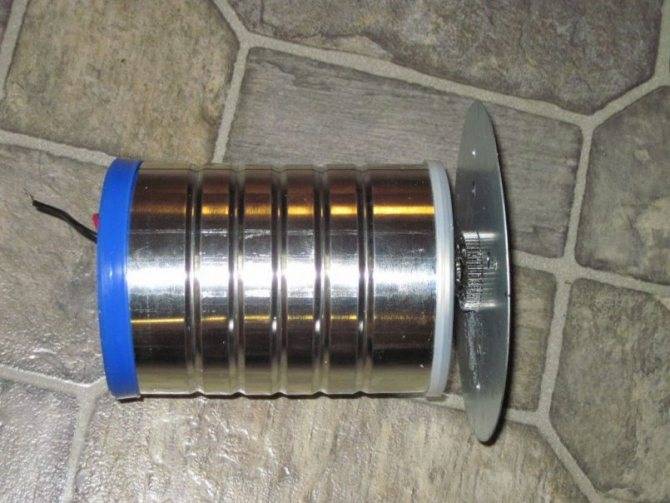

Самодельный ветряк

Приобретение ветрогенератора — дорогостоящая и не всегда полностью эффективная затея. Образцы ветряков, имеющиеся в продаже, имеют ограниченный срок службы, низкую ремонтопригодность и высокую цену. Покупка такого комплекта не по карману многим потенциальным пользователям. Выходом из положения становится самостоятельное изготовление ветрогенератора, обходящееся гораздо дешевле и позволяющее получить устройство с высокой эффективностью и производительностью.

Самодельный ветряк имеет высокую ремонтопригодность и, как следствие, длительный срок службы. Зачастую конструкцию по ходу эксплуатации модернизируют, улучшают и доводят до максимально возможных параметров, чего нельзя сделать с заводскими комплектами.

Как сделать своим руками

Ветровой генератор на основе неодимовых магнитов отличается от прочих конструкций генераторов тем, что легко может быть изготовлен самостоятельно в домашних условиях.

Как правило за основу берут автомобильную ступицу или шкивы от ременной передачи, которые предварительно очищаются, если это бывшие в употреблении запасные части и подготавливаются к работе.

При наличии возможности изготовить (выточить), специальные диски, лучше остановиться на этом варианте, т.к. в этом случае не придется подгонять геометрические размеры наматываем ых катушек к размерам используемых заготовок.

Неодимовые магниты следует приобрести, для чего можно воспользоваться сетью интернет или услугами специализированных организаций.

Один из вариантов изготовления генератора на неодимовых магнитах, с использованием дисков, специально изготовленных для этих целей, предлагает к рассмотрению Яловенко В.Г. (Украина). Данный генератор изготавливается в следующей последовательности:

  1. Из листовой стали вытачиваются два диска диаметром 170,0 мм с устройством центрального отверстия и шпоночного паза.
  2. Диск делится на 12 сегментов, для на его поверхности выполняется соответствующая разметка.
  3. В размеченные сегменты клеятся магниты, таким образом, чтобы их полярность чередовалась. Для избегания ошибок (по полярности), необходимо перед наклейкой, выполнить их маркировку.
  4. Подобным образом изготавливается и второй диск. В результате получается следующая конструкция:
  1. Поверхность исков заливается эпоксидной смолой.
  2. Из провода (эмаль-провода) марки ПЭТВ или аналога, сечением 0,95 мм2, наматывается 12 катушек по 55 витков в каждой.
  3. На листе фанеры или бумаге, изготавливается шаблон, соответствующий диаметру используемых дисков, на котором также производится разбивка на 12 секторов.

Катушки укладываются в размеченные сегменты, где фиксируются (изолента, скотч и т.д.) и расключаются последовательно между собой (конец первой катушки соединяется с началом второй и т.д.). в результате получается следующая конструкция

  1. Из дерева (доска и т.д.) или фанеры, изготавливается матрица, в которой можно залить эпоксидной смолой уложенные по шаблону катушки. Глубина матрицы должна соответствовать высоте катушек.
  2. Катушки укладываются в матрицу и заливаются эпоксидной смолой. В результате получается следующая заготовка:
  1. Из стальной трубы диаметром 63,0 мм изготавливается ступица с узлом крепления вала, изготавливаемого генератора. Вал монтируется на подшипники, устанавливаемые внутри ступицы.
  2. Из такой же трубы изготавливается поворотный механизм, обеспечивающий ориентацию генератора в соответствии с потоками ветра.
  3. На вал одеваются изготовленные запасные части. В результате получается следующая конструкция, плюс поворотный механизм:
  1. Конструкция должна жестко крепить статор (заготовка с обмотками, залитыми эпоксидной смолой), с одной стороны, и не затруднять вращение ротора (диски с недимовыми магнитами).
  2. Из трубы (полиэтилен, пропилеи и т.д.), используемой для прокладки сетей водопровода или канализации, изготавливаются лопасти ветрового генератора. Для этого труба нарезается нужной длины, после чего разрезается и заготовкам придается соответствующая форма.
  3. Изготавливается хвостовок ветровой установки. Для этого может быть использован любой листовой материал (фанера, металл, пластик), после чего хвостовик крепится к собираемой конструкции, со стороны противоположной креплению лопастей. В результате получается следующая конструкция:
  • Собранная установка монтируется в предусмотренном для этого месте.
  • К выводам генератора подключается нагрузка.

Конструкция ветрового генератора на неодимовых магнитах может быть различной, все зависит от имеющихся запасных частей и технический возможностей человека, решившего изготовить подобное устройство самостоятельно.
