Соединение проводов в распределительной коробке

Подключение различных электроприемников в распределительной коробке

Теперь можно рассмотреть непосредственно соединение проводов в коробке распределительной. Ведь оно во многом зависит от типа подключаемого устройства, а также от количества этих устройств. Иногда целесообразно на одну комнату создать две, а то и три распределительных коробки чем пытаться все соединения вместить в одну.

Подключение групповых проводов

Прежде всего следует определить концевая или проходная у нас распределительная коробка. В идеале каждая распределительная коробка должна быть концевой.

Концевой называется распределительная коробка, которая не имеет проводов, связывающих ее с другими распределительными коробками. Проходной же называется коробка, имеющая такую связь.

  • Проходная распределительная коробка имеет три питающих жилы провода, которые обычно садят на клеммник. От этого же клеммника запитывается следующая распределительная коробка. В итоге у нас получается два провода соединенных между собой.
  • Еще один возможный вариант это если для одной группы коробка является концевой, а для другой группы проходной. Причем обычно провод, для которого коробка является проходной, не имеет в ней никаких соединений. Он просто пролегает вдоль коробки.

Подключение розеток

Прежде всего рассмотрим соединение проводов в распределительной коробке дома при подключении розетки. Ведь это одно из самых простых подключений.

  • Итак, в распределительной коробке у нас имеется три жилы питающего провода. Как мы уже говорили это фаза, ноль и заземление, обозначенное соответствующими цветами.
  • Для подключения розетки нам необходимо провод, идущий непосредственно к розетке подключить к соответствующим жилам питающего кабеля. При этом следует соблюдать цветовую маркировку.

Подключение выключателя

Схема соединения проводов в распределительной коробке для подключения выключателя несколько сложнее, но тоже достаточно проста и понятна. И даже двух или трехклавишный выключатель не должен вызвать у вас проблем.

  • Прежде всего выполняем подключение выключателя. Для этого необходимо провод, ведущий к вводу выключателя подключить к фазе питающего кабеля. Провод от вывода выключателя выводим в распределительную коробку.
  • Теперь подключаем светильник. Прежде всего подключаем его к нулевому и защитному питающему кабелю, провода, идущие к светильнику. После этого подключаем фазный провод светильника к проводу, идущему от вывода выключателя.
  • Что касается двух-, трех- или даже четырехклавишных выключателей, то здесь соблюдается тот же принцип. Единственным отличием является подключение фазного провода от вывода выключателя.
  • Если это люстра с двумя режимами работы, то она имеет два фазных провода. К ним то мы и подключаем наши вывода от выключателя.
  • Если же от выключателя будут подключаться разные светильники, то наша инструкция советует прежде всего подключить их нулевые и фазные провода. Затем по одному фазному проводу от выводов выключателя на каждый светильник.

Подключение светильника и розетки

А вот для подключения розетки с выключателем будет более сложная схема. Соединение проводов в распределительной коробке в этом случае чуть более запутано. Но если разобрать схему полностью, то и в ней нет нечего сложного.

  • Прежде всего по методике, описанной выше, подключаем розетку.
  • Теперь подключаем нулевой и защитный провод светильника. Это делается по той же схеме, как и при обычном подключении.
  • Что касается фазного провода для выключателя, то здесь может быть два варианта. Вы можете приобрести единое изделие выключатель с розеткой в котором уже выполнено соединение. А можете приобрести отдельно выключатель и отдельно розетку. В этом случае соединение между ними вы будете выполнять самостоятельно.
  • Чтоб не было перерасхода проводов в этом случае целесообразно подключить выключатель прямо от фазного контакта розетки. Этот провод подключаем к вводу выключателя.
  • Провод же с вывода выключателя, как и при обычном подключении, выводим в распределительную коробку. Здесь его соединяем с фазным проводом светильника.

Что следует учитывать при соединении проводов

При коммутации электропроводки необходимо учесть:

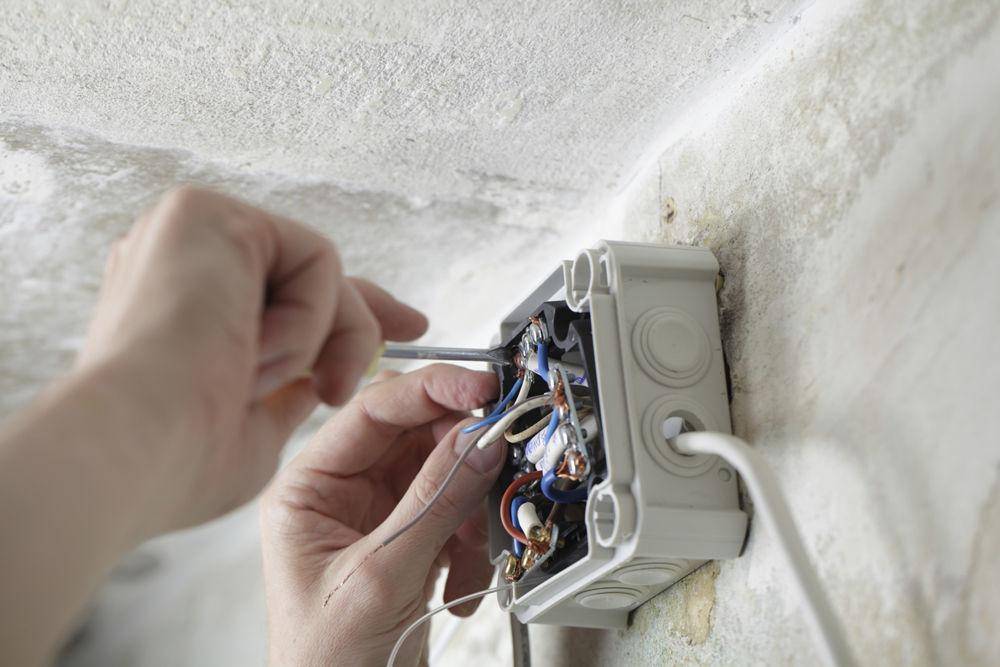

  1. При проведении монтажных работ отключают питание при помощи рубильника в распределительном щитке. При установке коробок или кабелей в многоквартирных домах следует проверять имеющиеся цепи на наличие напряжения. Отмечены случаи, когда проводка одной квартиры была частично подключена к кабелям в соседнем помещении, при отключении питания в щитке часть линий оставалась под током.
  2. Необходимо использовать одинаковую методику соединения в пределах распаечной коробки. При установке клемм различного формата возможен перегрев контактов с разрушением изоляции и последующим коротким замыканием.
  3. Не допускается прямое соединение жил, изготовленных из меди и алюминия. Металлы создают электрохимическую пару и вступают в реакцию с образованием пленки, не проводящей электрический ток. Снижение площади контакта приводит к нагреву, появлению искрения, последующему перегоранию сердечников.
  4. Следует срезать изоляцию на длину, соответствующую методу соединения. Например, для скручивания необходимы металлические сердечники длиной до 60 мм, а при установке клемм WAGO достаточно снять защитный слой на 7-10 мм. Не допускается повреждение изоляции ножом или разогретым жалом паяльника, оголенные жилы не должны выходить за пределы коробки.
  5. Если стыковка проводилась при помощи закручивания жил с последующей пайкой или сваркой, то необходимо изолировать металлические сердечники и надеть защитный колпачок из прочного диэлектрика, не поддерживающего горения.
  6. При монтаже проводки надо предусмотреть запас длины в коробке, необходимый для соединения и последующей укладки. При попытке стыковки натянутых жил возрастают риски повреждения металлических стержней.
  7. При использовании технологий, требующих оформления наконечника жилы в виде кольца, следует замыкать контур и навивать проволоку на основной сердечник провода. В противном случае стык легко разрушается, не обеспечивает надежного контакта.
Популярные статьи  Устройство автоматического повторного включения

Соединение проводов в распределительной коробке

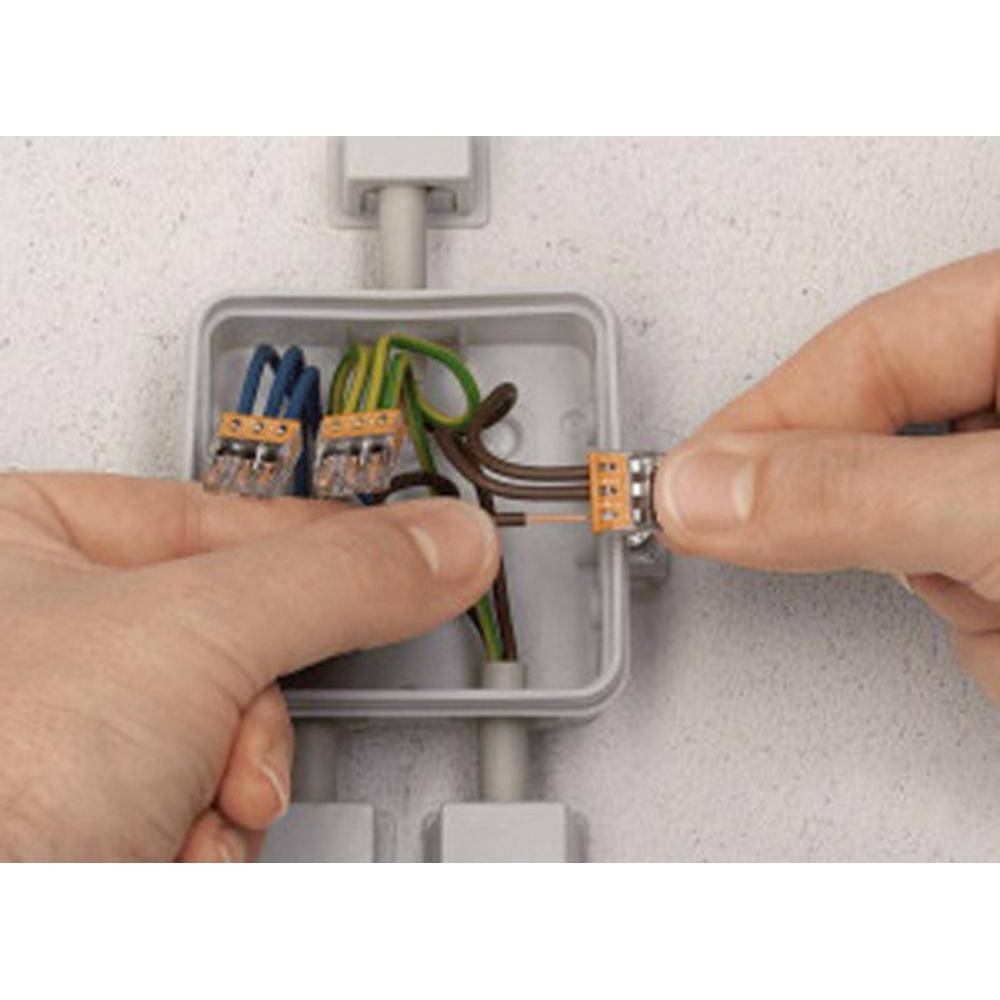

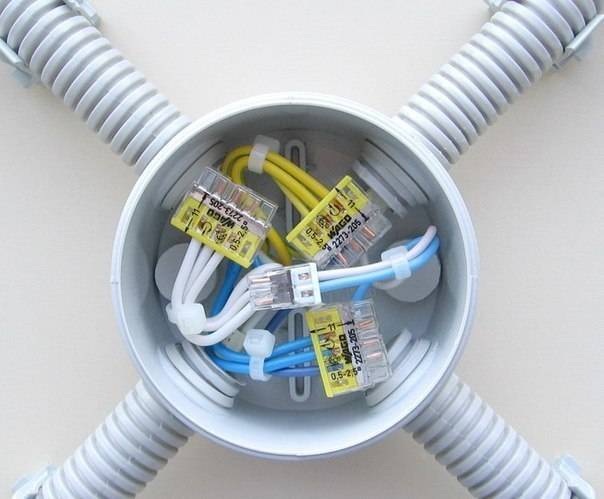

Несколько советов по применению Wago

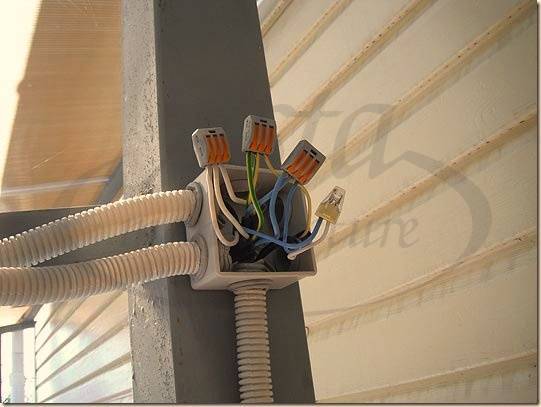

Если вы собираетесь применять подобные клеммники в осветительных сетях либо в каких-то других, имеющих ограничение по току до 10 А, то используйте зажимы Wago смело, никаких нюансов и тонкостей здесь знать не нужно.

При использовании клеммников в сети с нагрузкой от 10 до 20 А, важную роль играет чистота поверхности проводника. Помимо этого в цепи обязательно должен быть установлен защитный автомат (на 10, 13, 16 либо 20 А).

При нагрузке свыше 25 А лучше отказаться от применения клеммных зажимов Wago, а воспользоваться пайкой, сваркой или опрессовкой проводов.

Можно самостоятельно усилить надёжность соединительного зажима, например Wago 733. Если у вас нагрузка достигает предельных величин, то поступите следующим образом. Зачистите жилы соединяемых проводов на 20-30 мм и вставьте их как положено в клеммник. Теперь, поворачивая зажим по часовой стрелке, скрутите оставшиеся оголённые части проводов и заизолируйте их. Будьте уверены, надёжность такого контакта выросла в несколько раз.

Способы соединения проводов в распределительных коробках

Завести провода внутрь коробки — пол дела. Теперь необходимо выбрать надежное и удобное в обслуживании соединение.

Все соединения кабельных линий подразделяются на две основные категории:

  • Разъемные, то есть проводку можно многократно отсоединить, и подключить обратно, без критичных повреждений провода или соединительного устройства. Например — винтовое соединение на контактных колодках.
  • Неразъемные, то есть при разделении проводников. соединение разрушается. Большой проблемы в этом нет, просто с каждым разом кабель укорачивается, а соединительные устройства приходится покупать заново.

Тип сращивания при расключении коробок, выбирается исходя из конструкции общей сети. Если предполагается периодическое отключение одной-двух ветвей из общей коробочки — лучше выбирать винтовое соединение, или многоразовые быстросъемные клеммы.

Подключение выключателя с двумя клавишами

Подключение выключателя с двумя клавишами в распределительной коробке – более сложное, чем при одноклавишном выключателе.

Схема характерна тем, что к устройству на 2-е группы ламп нужно прокладывать кабель с тремя жилами (если нет заземления). Один проводник подсоединяется на общий контакт, а другие два – на выход к клавишам. Нужно запомнить, какой проводник (по цвету) был подключен к общему контакту. Фаза, которая приходит, соединяется с общим проводом выключателя. Нейтральные провода от входа, а также с двух лампочек скручиваются – три проводника вместе. Остается фазный провод от ламп и два – от выключателя. Их соединяют попарно – один проводник от выключателя к фазе одной лампочки, а второй выход к оставшейся лампе.

О распределительной коробке

В квартире или доме от электрического щита провода разводятся по разным комнатам. Обычно имеется несколько точек подключения: выключатель, розетки и так далее. Для того чтобы все провода были собраны в одном месте, создали распределительные коробки. В них заводятся проводка от розеток, выключателей и соединяются в полом корпусе.

Для того чтобы при ремонте не пришлось искать, где в стенах спрятаны провода, электропроводка прокладывается на основании специальных правил, прописанных в ПУЭ (Правила устройства электроустановок).

Основной считается рекомендация, согласно которой все соединения, выполняются в распределительной коробке.

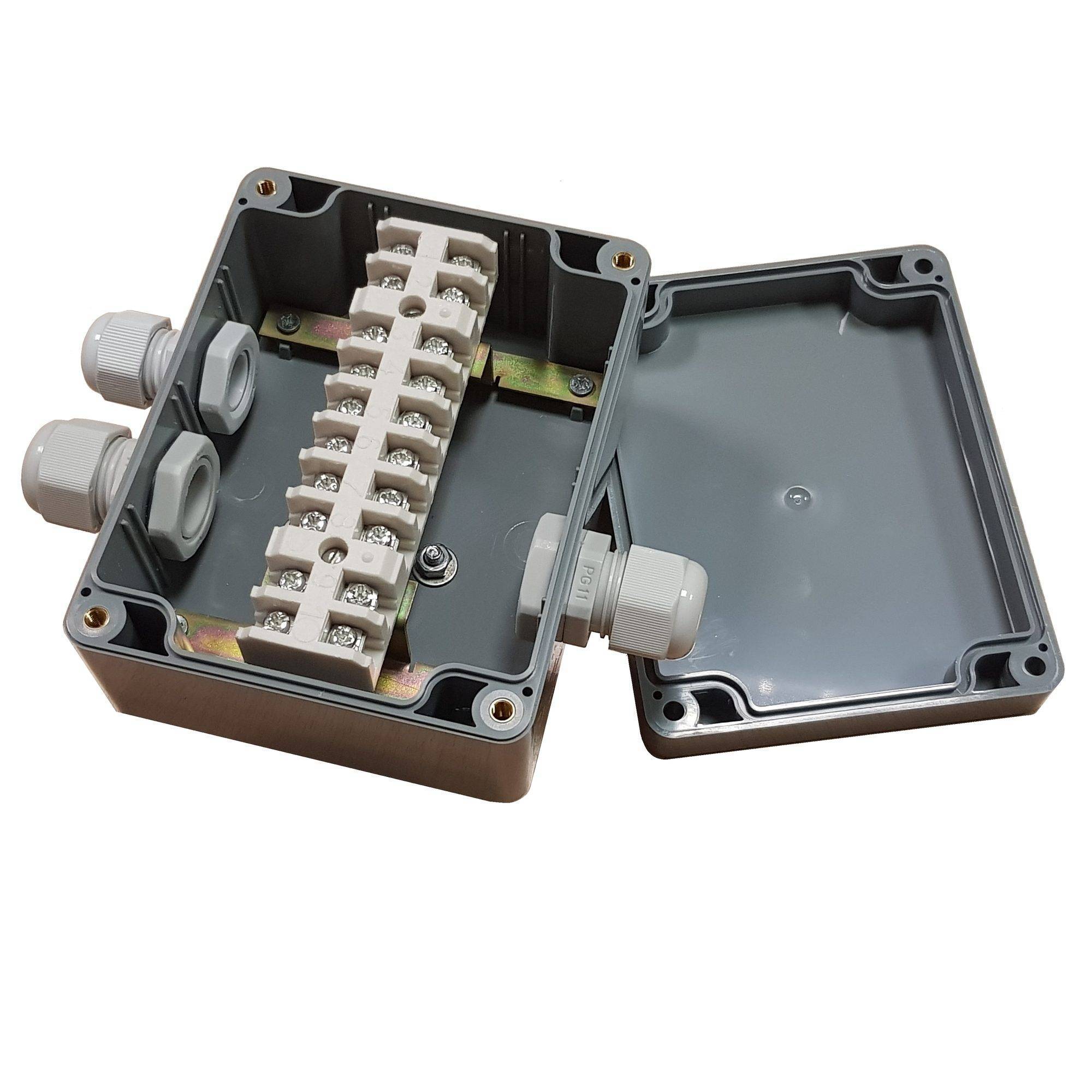

Распределительные коробки классифицируются по типу крепления. Итак, бывают коробки для наружного монтажа и внутренней установки. Для второго варианта в стене необходимо подготовить отверстие, в которое будет вставлена коробка. В итоге крышка коробки располагается на одном уровне со стеной. Часто крышку при ремонте скрывают обоями, пластиком. В крайнем случае – применяется наружная коробка, которая крепится прямо на стену.

Популярные статьи  самый тихий вентилятор для дома

Бывают круглые или прямоугольные распределительные коробки. В любом случае будет минимум 4 выхода. На каждом выходе имеется штуцер или резьба, к которым крепится гофрированная трубка. Это делается для быстрой замены провода. Вытягивается старый провод, прокладывается новая проводка. Не рекомендуется прокладывать кабель в штробу на стене. Если электропроводка сгорит, придется долбать стену, нарушать отделку, чтобы провести ремонтные работы.

Порядок проведения работ в земле и воде

Не так уж редко возникает необходимость в прокладке электропроводки под землей или под водой. Коротко остановимся на особенностях выполнения электромонтажных работ в этих условиях.

Провода могут прокладываться в воде, например, при монтаже погружного насоса. В этом случае нужна пайка концовок проводов. Далее соединение обрабатывается изоляционным материалом (термоклеем), а поверх надевается термоусадка. При соблюдении технологии стык получится очень надежным и безопасным. Однако стоит допустить небрежность, и дело закончится коротким замыканием.

Проводка в земле защищается таким же образом, как описано выше, однако, чтобы получить безопасное соединение, можно использовать более продвинутую методику. Концы кабеля следует прижать клеммной колодкой, а герметичную распредкоробку залить силиконом. Подземную магистраль рекомендуется разместить в прочном коробе или трубе, чтобы предотвратить акты вредительства со стороны грызунов. Поврежденные концовки кабелей лучше всего стыковать при помощи муфт.

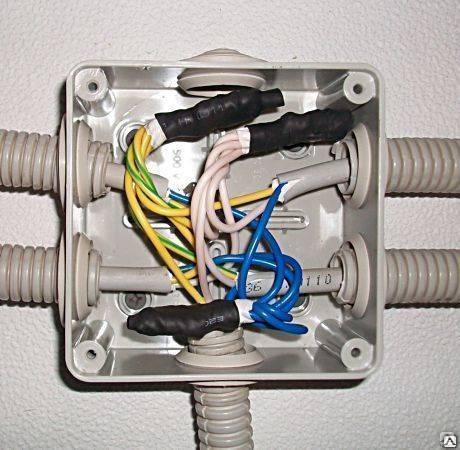

5 Спайка или сварка проводов в распределительной коробке

Спайка потребует от вас определенного времени и навыков, но при этом обеспечит хороший результат. Как и в предыдущих случаях, провода нужно зачистить, нанести на них с помощью горячего паяльника канифоль, затем скрутить, как в самом первом способе, и нанести на скрутку расплавленное олово, пока контакт не станет монолитным. Дополнительно его лучше обмотать изолентой.

Сварка проводов

Метод сварки требует наличия специального оборудования, но обеспечивает самый надежный контакт, поскольку в результате проделанной работы получается, по сути, единый провод. Последовательно процесс выглядит следующим образом:

1. Контакты зачищаем и скручиваем традиционным способом

Важно убрать всю оплетку, можно пройтись по ним наждачкой. 2

Насыпаем специальный сварочный флюс в углубление электрода сварочного аппарата

2. Насыпаем специальный сварочный флюс в углубление электрода сварочного аппарата

Аппарат, разумеется, нужен электрический – инверторный, а флюс – подходящий к металлу проводов.

3. Включаем сварочный аппарат, подносим электрод к месту сварки и ждем до образования шарика – контактной точки.

4. Убираем остатки флюса, наносим лак и изолируем.

Опрессовка

Для соединения проводов методом опрессовки используются специальные гильзы, представляющие собой полые металлические трубки, в которые помещаются жилы соединяемых проводов, а затем, с помощью ручных пресс-клещей или механического пресса опрессовываются.

Принцип этого метода соединения, заключается в механическом сжатии всех соединяемых жил, что обеспечивает необходимый электрический контакт, а так же надежность и долговечность соединения.

Главным недостатком опрессовки проводов для соединения проводов в распределительных коробках, является необходимость использования гильз разного сечения и размеров, а также специализированного инструмента – пресс-клещей. Кроме того, в этом методе, достаточно сложно добавить к соединению еще проводники после опрессовки, а использование пресс-клещей, при монтаже проводки в квартире, не всегда удобно и возможно, так как для их работы, требуется определенное пространство, которое, к сожалению, в реальных условиях не всегда бывает.

Наиболее эффективно опрессовка показывает себя в соединении многопроволочных проводов, для однопроволочных (моножильных) она используется достаточно редко. Чаще всего ей пользуются в случае, когда у монтажника уже есть весь необходимый инструмент и опыт работы. Кроме того, опрессовка не требует электричества и может выполнятся в тех местах, где его нет.

Кратко о возможных вариантах коммутации

Электромонтажники пользуются различными приемами соединения проводников – от простейшей изолированной скрутки до обжима специальными гильзами.

Некоторые процедуры требуют дополнительных расходных материалов и специальных инструментов, другие выполняются вручную.

Вопрос о выборе наиболее надежных способов соединения стал актуальным, когда увеличилась нагрузка на домашнюю сеть – появилось множество мощных приборов, соответственно, ужесточились требования к применению проводников и электроустановок.

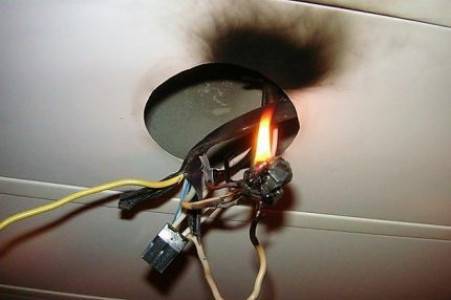

Точки соединения проводов – наиболее уязвимые места в цепи. Если контакты подключены неправильно, со временем происходит перегрев и искрение, провода могут оплавиться, вспыхнуть и причинить вред человеку и имуществу

Факторы, влияющие на выбор способа:

  • суммарное сечение проводников;
  • тип и способ изоляции кабелей;
  • материал, из которого изготовлены провода;
  • назначение коммутационного узла;
  • внешние условия подключения;
  • степень подвижности соединения и пр.

Соединение проводов в распределительной коробке

Монтажник на месте определяет, как он произведет коммутацию, с учетом перечисленных факторов. Многое зависит от его навыков пользоваться специальным инструментом (паяльником, сварочным аппаратом, обжимными клещами) и материалами, которые есть под рукой.

Однако профессионалы всегда имеют при себе монтажный комплект и используют способы, рекомендуемые нормами ГОСТ и ПУЭ.

Популярные статьи  Триод

Сегодня можно столкнуться с самыми разными вариантами соединения проводов:

Согласно ПУЭ , простая скрутка в принципе не должна использоваться для коммутации. Разрешены только сварка, пайка, опрессовка и различные виды зажимных устройств.

Механизм создания подключения

Сделать электропроводку дома несложно. Для этого необходимо иметь необходимые знания и оборудование. Оборудование приобретается в магазине, знания даже не нужно покупать. В самом начале должна составляться схема электросети. В большинстве случаев хозяин строительства нанимает электрика которые не представляют будущее расположение мебели и в результате выключатели закрыты дверями, розетки в углах закрыты мебелью.

Как правило, электрики вычерчивают схемы мелом на стене будущее оборудования, но лучше схему электросети с размещением электрических токоприемников разместить на плане помещения отдельным чертежом, включая коммутацию (соединение) жил силовых кабелей в распределительной коробке — это поможет:

  • рассчитать нагрузку на электросеть;
  • сечение проводов;
  • разделить потребителей на группы.

В плане бытовой схемы электросети имеется как минимум две группы электропотребителей:

  • освещение;
  • силовая часть, то есть розетки.

Лучше всего чтобы эти два контура монтировались отдельными силовыми кабелями. Если планируются установка мощных электроприборов: электроплита, духовка, бойлер — эти аппараты должны иметь собственный отдельный контур, т.е. отдельный отключатель, предохранитель и кабели.

Соединение проводов в распределительной коробке согласно ПУЭ

ПУЭ — это сборник нормативной документации устройства и монтажа электрических цепей, по сути — это настольная Библия всех людей, которые начинают заниматься электрикой. В сборнике показаны основные принципы создания цепей, правила их расчёта, защита и коммуникационные приспособления. Далее все описание электрических устройств будут в соответствии с правилами согласно ПУЭ.

Выбор сечения и марки провода

Для прокладки электропроводки в помещениях и соединение проводов в распределительной коробке согласно ПУЭ жилы должны иметь различное цветовое изоляционное покрытие, от одного производителя с одинаковой цветовой гаммой. Для проводки лучше всего использовать провод марки ВВГНГ — одножильный медный, плоский в двойной изоляции, лучше всего с добавочным обозначением НГ, что означает негорючий.

Лучше всего приобрести кабель известной марки производителя, который обязательно должен иметь сертификат. Не нужно брать провод без маркировки, электропроводка в доме — это прежде всего безопасность и делается не на один год, поэтому экономия здесь неуместна. Необходимо учитывать, что медный кабель при одинаковом сечение выдерживает в полтора раза больше нагрузки чем алюминиевый.

Внимание! для капитальной схемы нельзя использовать многожильный кабель ПВС или ШВВП. Хотя эти провода мягкие и их удобнее укладывать, но сопротивление по току у них больше, соответственно они будут нагреваться при подключении нагрузки сильнее

Расчет по мощности

Одно из основных правил расчета сечения кабеля: используется в расчете 1 кв.мм — 9 А. электротока, то есть кабель сечением 1 мм может выдержать нагрузку чайника или утюга мощностью 2 кВт.

Исходя из этих рекомендаций для проводки в доме должны применяться не менее:

  • освещения жила в 1,5мм кв., что соответствует 10 — 12А.;
  • розетки в комнатах 16А, что соответствует сечению 2,5 мм. кв.
  • кухонные электродуховки, провод для которых должен выдержит 25А. — это сечение 4мм. кв;
  • жила четырехконфорочная электроплита должна выдерживать 32А. — сечением 6 мм2.

Правильный выбор соединения эл

проводов в распределительной коробке зависит от его сечения

Внимание! нельзя использовать электрокабель различных производителей, так — как они имеют разное удельное (омическое) сопротивление на 1 погонный метр

Электрическая распределительная коробка и соединение проводов

После прокладки проводов, согласно составленной схемы их необходимо соединить между собой. Для того чтобы соединение были в одном месте существуют коммуникационные коробки (распределительные). В зависимости от монтажа соединения устройства могут быть круглого или квадратного сечения, глубокие или помельче и делятся на внутренние (для скрытой проводки) и наружные по способу крепления.

Согласно требованиям ПУЭ электрокабель должен проходить не менее 15 см. от потолка с учетом всех навесов. На этом же расстоянии крепится и устройство для коммутации жил кабелей. Для установки внутренней коробки в стене высверливается ниша, соответствующая наружному диаметру гильзы, для наружного крепление производится непосредственно на стену.

Сколько проводов можно скручивать в распаечной коробке? Не стоит экономить на распределительных коробках и пытаться туда завести как можно больше проводов — неудобно будет соединять, да и все они могут не войти. Как правило в одну распаечную коробку заводят 3-4 провода.
