Розетки в ванной: Где и какие можно устанавливать

Телевизор в спальне – на какой высоте?

Все вышесказанное идеально подходит для гостиной или зала. А что делать со спальной комнатой?

Тут все зависит от того, как вы будете смотреть ТВ – сидя или лежа? Напомним, что врачи рекомендуют просмотр именно в сидячем положении!

Правило №7
В этом случае телевизор должен подвешиваться на такой высоте, чтобы уровень ваших глаз приходился на центр экрана.

Если у вас еще полным ходом идет ремонт, и кровати на которую можно сесть нет в наличии, то воспользуйтесь такой формулой:

Она рассчитана исходя из стандартной высоты кровати в 45см.

Вот табличка оптимальных расстояний от пола до нижнего края TV в зависимости от его диагонали. Это данные получены основываясь на универсальной высоте установки ТВ в 130см (подходит не для всех!).

Это для особо ленивых, которые не хотят ничего считать и подстраиваться под индивидуальные особенности организма.

Однако возникает один закономерный вопрос — кто смотрит телик в спальне сидя? Хоть это и вредно для здоровья, все же большинство людей делают это в лежачем положении.

В спальне мы как правило лежим, а не сидим (удивительно, правда ). Поэтому разместив телевизор по совету выше, стоит вам перейти из сидячего положения в лежачее, вместо яркой картинки на экране вы начнете любоваться носками своих ног.

Устанавливаем электрические приборы в помещении ванной ↑

До сих пор бытует мнение, что розетку монтировать здесь запрещено. Запрет, действительно, существовал до 1996 года. Душевая — помещение с влажной средой, водоразборными устройствами, большим количеством токопроводящих трубопроводов и стальной ванной. Сегодня водопровод и канализация всё больше пластиковые. Но увеличилось количество бытовой техники.

Без розетки возле умывальника не обойтись. Удобно иметь рядышком, перед глазами и программное устройство электрического тёплого пола

Существовавший ранее запрет давно отменен, отчасти его снятие обусловлено широким распространением современных средств электробезопасности. В Правилах устройства электроустановок (ПУЭ) от 2002 года сказано, что запрещен монтаж розеток в сырых помещениях бань и саун, как частных, так и общественных. А вот устанавливать в квартирах, частных жилых домах допускается. Однако, в нормах имеется ряд существенных оговорок:

Подключение в помещении с повышенной влажностью возможно только через устройство защитного отключения (УЗО) с током срабатывания не выше 30 мА. Альтернатива УЗО — разделительный трансформатор. Максимальную, двойную защиту обеспечит установка обеих устройств одновременно (дело добровольное, этого нормы не требуют).

УЗО отключит электропитание в случае: утечки на корпус электроприбора; короткого замыкания, прикосновения человека к токоведущим элементам

При трёхжильной электропроводке должно иметь подключенный заземляющий контакт (защитный ноль TN-S). Увы, не во всех старых домах есть заземление. УЗО и защитный трансформатор смогут работать без него, но уровень защиты будет ниже. Все токопроводящие элементы (стальной водопровод, чугунная канализация, трубы и приборы отопления, если они есть, металлическая ванна, душевой поддон и т.д.) должны быть заземлены.

Все электроприборы, в том числе и розетки, обладают маркировкой типа IPXY, указывающей класс защиты от пыли (X) и влаги (Y). Для ванной и душевой необходимо, чтобы защита от влаги Y была не ниже класса 4. Большинство розеток для ванной соответствуют стандарту IP44.

  • Прокладывать электропроводку рекомендуется скрыто, но допускается открыто, при условии, что все места соединений провода будут тщательно заизолированы. Нельзя прокладывать в стальных трубах, металлорукаве. Запрещается крепление провода металлическими скобами без изолирующих прокладок, сами скобы должны иметь коррозионностойкое покрытие. Наличие разветвительных коробок в санузле не допускается.

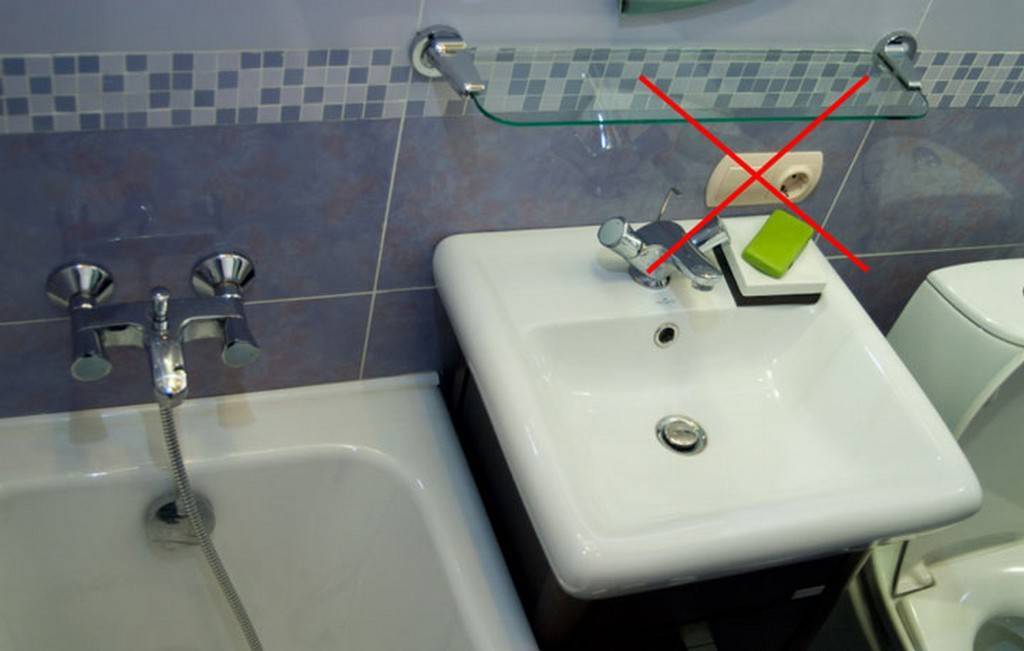

  • Должны располагаться не ближе 60 см от заземлённых элементов сантехнического оборудования: стальных, чугунных ванн, умывальников, трубопроводов.
  • Не ближе 60 см от дверок закрытой душевой кабины.
  • Минимальная высота — не менее 130 см от уровня пола.

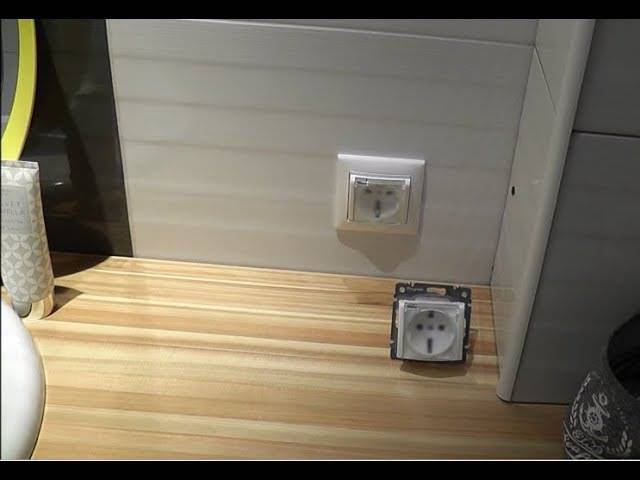

«Правильная» розетка  имеет специальное влагозащищённое исполнение

Пункт 7.1.47 ПУЭ гласит, что душевая делится на четыре зоны, к которым предъявляются различные требования по электробезопасности:

  1. Зона 0 — внутри ванны, душа, умывальника. Допускается размещать электроприборы напряжением 12В стандарта IPX7 с источниками питания вне пределов зоны, розетки размещать нельзя.
  2. Зона 1 — непосредственно над или под душем, умывальником, биде. И в радиусе 0,6 метра вокруг рожка душа без поддона. Про гибкий шланг составители наших норм забыли, ну да ладно. Здесь можно размещать водонагреватели, светильники класса защиты не ниже IPX5, обязательно с подключением защитного ноля. Розетки здесь быть не должно: водонагреватель можно подключить непосредственно к электропроводу через герметичный вход.
  3. Зона 2 — находится на расстоянии до 60см дальше от зоны «1». Можно размещать светильники IPX4, вентиляторы.
  4. Зона 3 — пространство душевой, находящееся на расстоянии до 2,4 метра от зоны «2». Размещают приборы стандарта IPX4, подключенные через УЗО либо трансформатор, с заземляющим контактом.

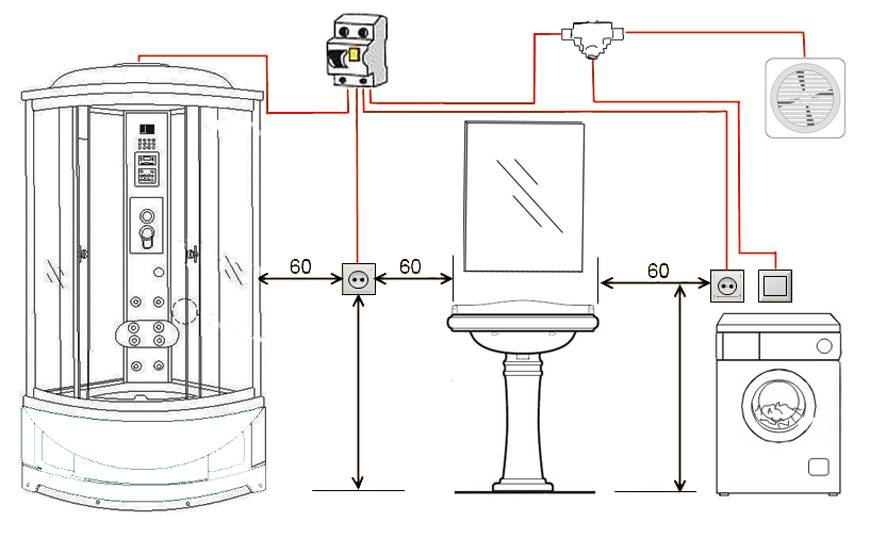

Схема подключения УЗО

За пределами зон повышенной опасности допускается установка в обычном исполнении IPX1, размещение разветвительных коробок, устройств управления. Требование подключения через защитные системы сохраняется.

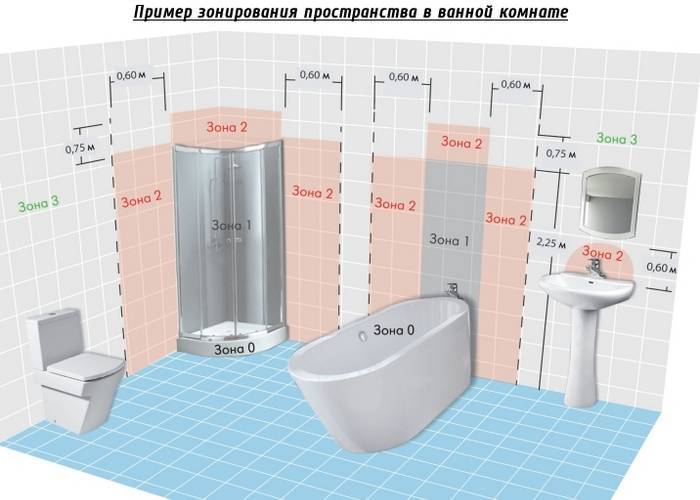

Зоны опасности

На каком расстоянии устанавливают в комнате

Разберем европейские, советские варианты монтирования разъемов, узнаем высоту от пола.

Евростандарт установки

Этот термин стал популярным после внедрения определения «евроремонт». Некоторым пользователям удобно следующее расположение розеток и выключателей:

  • выключатели на расстоянии 90 см от поверхности пола (проходя мимо и не поднимая руки, человек фиксирует освещение в помещении);
  • монтирование электроисточников на высоте 3 см от пола (на таком расстоянии можно спрятать провода и удобно пользоваться бытовыми приборами).

При выборе евророзеток нужно знать, что диаметр штырей и длина между ними больше, чем у российских моделей. Сила тока импортных устройств равна 10-16 ампер, российских – не более 10. Поэтому в такие разъемы можно вставлять более мощные приборы.

Советские стандарты

Раньше розетки фиксировали на высоте 90 см от пола, выключатели – на расстоянии 160 см. Эти показатели ничуть не хуже евростандарта и имеют ряд преимуществ:

  • вилку можно вставить в электроразъем, не нагибаясь;
  • маленькие дети не достают до разъема, поскольку он установлен на высоте;
  • такое нахождение удобно для техники, которую не требуется постоянно включать в сеть (кондиционеры).

Минимальная высота от пола

Правила по устройству электроустановок и проектированию жилых сооружений не содержат четких требований к расположению розеток и выключателей касаемо напольного покрытия, стен и других элементов.

В Правилах Устройства Электроустановок зафиксировано, что расстояние от устройств и газопровода должно быть выше 50 см. В ванной можно размещать на расстоянии 60 см от раковины.

На какой высоте устанавливаются штепсельные розетки

В СП указано, что электроустановки нужно монтировать в любом месте на высоте до 1 метра.

Не указывается расстояние от розеток для подключения электроплит и кондиционеров. В школах, ДДУ ставят на высоте 180 см от пола. Рекомендуемая длина от напольного покрытия составляет 1 метр.

Высоту и расстояние определяет владелец помещения. В некоторых случаях действуют правила:

  • розетки размещают не ближе полуметра к газопроводу;
  • на кухне и в ванной электроустановки ставят на расстоянии выше 60 см от поверхности пола, водопровода.

Штепсельные разъемы в домах должны быть защищены специальным устройством, которое закроет к ним доступ при вытянутых вилках.

Популярные статьи  электродвигатель из автомобильного генератора своими руками

После завершения монтажа разъемов для электрических приборов и выключателей ПУЭ указывает о необходимости проведения работ касаемо электроизмерения. Они позволят выявить нарушения, возможные неполадки и полностью обезопасить процесс использования в повседневной жизни.

Для грамотного и удобного размещения разъемов и выключателей сначала рекомендуется определить, в какую сторону открывается дверь. Затем расставляют выключатели со стороны ручек на дверных полотнах. Делают это на расстоянии от 80 см до 1 метра в зависимости от роста проживающих.

Размещение электроустановок связано с разновидностью помещения:

  • в длинном коридоре, на лестничном проеме монтируют источники в начале пути и конце;
  • в гостиной и спальне комфортно, когда выключатели расположены при входе в комнату и рядом с диваном, кроватью, чтобы упростить процесс пользования освещением.

Длину электроустановок от пола нужно выбирать с учетом того, из какого местоположения они будут доступны. К примеру, при входе в комнату выбирают высоту 90 см, рядом с креслом, кроватью – 60 см, чтобы было удобно дотянуться рукой.

Особенности установки в панельном доме

Панельные дома имеют нюансы:

  • для электропроводки, монтируемой по открытому методу, не потребуется сверлить место для коробки;
  • в случае с закрытой электропроводкой потребуются штробы для проводников, при этом кабель прокладывается в гофре.

Использовать гофру обязательно. Она защищает проводник от разрыва, который может привести к замыканию и неработоспособности розеток и выключателей.

Коробку можно зафиксировать с помощью гипсового раствора. Когда он высохнет, продолжается процесс подключения электрической арматуры.
Электророзетки – это обязательный атрибут в доме. По виду монтажа разделяются на накладные и внутренние. Выбор зависит от типа электропроводки. Способ подключения у них одинаков и не вызывает сложностей. Подключить розетку может даже обычный человек

Важно лишь соблюдать инструкцию по монтажу и требования безопасности при работе с проводами

Этапы установки розетки в ванную комнату

Процесс оборудования ванной комнаты розеткой начинается с выбора необходимой, соответствующей описанным нормам. Когда розетка в ванную будет подобрана, нужно определить ее расположение, после чего запастись необходимым перечнем инструментов, без которых провести монтаж будет невозможно. В процесс понадобиться воспользоваться:

  • крестовую отвертку;
  • дрелью, которая имеет ударный режим;
  • прибором, определяющий наличие напряжения;
  • измерительным уровнем, любого типа, более удобного для использования.
  • круглогубцами, для того, чтобы была возможность работать с оголенной проводкой;
  • приспособлением для устранения изолирующего материала с проводов.

Если розетка в ванную устанавливается не в процессе ремонта, то вопрос о ее выборе понятен. В случае если оборудование ванной розетками происходит одновременно с проведением ремонтных работ в помещении, то можно воспользоваться вариантом использования специальной встраиваемой розетки. Для установки устройства встроенного типа дополнительно понадобиться приобрести специализированную насадку, предназначенную для того, чтобы проделывать отверстия в бетонной поверхности больших размеров.

Помимо этого, есть необходимость предварительно определить четкое количество точек электричества, которое будет находиться в ванной комнате, а также отметить их расположение. Это необходимо сделать для того, чтобы была возможность обеспечить отдельный источник электроэнергии. В случае надобности оборудовать ванную комнату не одной розеткой, лучшим вариантом будет приобрести двойную разновидность розетки.

После того, как все указанные моменты будут учтены и проделаны, можно приступать непосредственно к процессу установки. Работы можно разделить на 4 этапа:

Процесс Описание
Проделывание отверстий Сначала следует приступить к просверливанию необходимого количества отверстий, которые будут служить местом крепления розетки в ванной. Проделать работу можно с использованием дрели, которая обладает функцией ударного режима.
Подготовка проводки На этом этапе очищаются провода от имеющегося на них изолирующего материала. Делать это необходимо, опираясь на то, какой вид зажимов имеется в устройстве. Не рекомендуется такую процедуру осуществлять с использованием острых предметов, например ножа. Острый инструмент способен нарушить целостность проводника, что сулит в дальнейшем перегревом устройства и отсоединением кабеля от зажимного приспособления. Для такой манипуляции лучше использовать специальный инструмент.
Установка розеток Следующее, что необходимо сделать – это провести установку дюбелей в отверстия, что ранее были просверлены. Дальше следует заняться подключением проводов и присоединением розетки к стене. Последнее действие выполняется с использованием болтов. Учитывая конструкцию розетки влагозащитного типа, которая имеет заглушки из резины, то провода к розетке проводятся до момента подключения. Такая манипуляция будет гарантией того, что корпус плотно присоединен к стене.
Проверка Последним этапом в процессе установки становится проверка получившейся системы. Проверку следует проводить при помощи автомата, которым предварительно была оборудована ванная комната.

Схематично изобразить цепь подключения розетки в ванную комнату можно следующим образом.

Дополнительные нюансы, которые также важны при оборудовании розеткой ванную комнату:

  • Не пренебрегать нормами и правилами технической безопасности в процессе определения места расположения устройства, и при самих работах.
  • Запрещено выбирать для размещения розеток холодные стены, которые характеризуются образованием большого количества конденсата, также соблюдать нормативы относительно расстояния.
  • Вся сеть электропроводки должна быть не только заизолирована и иметь заземление, но и быть скрыта. Наружные провода в ванной комнате не допускаются.
  • Ни в коем случае не пользоваться удлинителями для того, чтобы подключать приборы, расположенные в ванной. Необходимо заранее грамотно продумать расположение точек электричества.

Требования к розеткам

Как говорилось вначале, проблема обусловлена наличием в ванной воды. Она опасна не только в жидкой фазе, но и как пар: тот конденсируется на стенах и уже в виде капель может проникнуть к контактам. В результате возможен удар пользователя электротоком либо авария с выходом прибора из строя.

Для обеспечения безопасной эксплуатации принимаются меры не только на уровне розеток, но и всего участка электросети в целом. Они прописаны в ПУЭ-7 и ГОСТ Р 50571-7-701-2013.

Электропроводка

Согласно ПУЭ, розетки в ванной подключаются через УЗО. Этот аппарат защиты обесточивает цепь при обнаружении токовой утечки.

Токовая утечка возникает в таких случаях:

  • пользователя ударило током;
  • замкнуло фазу на заземленный металлический корпус прибора (опасность электротравмы);
  • контакт токоведущих частей с трубопроводом, арматурой и прочими заземленными металлическими конструкциями (опасность пожара).

Главная характеристика УЗО — уставка тока утечки. Ввиду высокой влажности в рассматриваемом помещении розетки и приборы здесь подключают через защитное устройство на 10 мА.

Но при наличии мощных потребителей, например, водонагревателей, возможны ложные срабатывания. Тогда ставят менее чувствительное устройство — на 30 мА. Выключатель с более высокой уставкой тока утечки не защищает от электротравмы — это противопожарные разновидности.

Также ПУЭ рекомендует подключать силовую часть в ванной через разделительный трансформатор. Последний обеспечивает гальваническую развязку, чем снижается вероятность электротравмы. Но дело в том, что для нагрузки хотя бы в 112 кВт, а такая мощность не является редкостью даже для современного фена, требуется трансформатор весом до 10 кг.

УЗО для розеток в ванной комнате

Потому такой способ подключения почти не применяется. Обязательным является заземление, потому разводку к вышеупомянутым потребителям осуществляют 3-жильным проводом. По требованию ПУЭ силовая часть ванной представляет собой отдельную группу. Она подключается к щитку собственным кабелем и защищается отдельными автоматом и УЗО.

Своей линией подключают и мощные электроприемники (стиральная машина, водонагреватель).

Разделение на зоны

ГОСТ Р 50571.7.701-2013 выделяет в ванной несколько зон, обозначаемых цифрами от 0 до 2 и описанных в п.п. 701.32–34 данного документа. Чем выше цифра, тем дальше расположена зона от источника брызг и тем менее жесткие требования предъявляются к электроточкам.

В старой редакции выделяли еще 3-ю зону шириной 2,4 м. В новой все требования, характерные для этой части, распространяются на всю область за 2-й зоной.

Характеристика области применения:

  1. зона 0. Находится внутри ванны или душевого поддона. При отсутствии поддона ограничивается высотой в 10 см. Здесь допускается размещение только низковольтного электрооборудования (12 В) во влагозащищенном исполнении;
  2. зона 1. Занимает пространство под раковиной, над ванной и т.д. Установка розеток здесь не допускается. Прочие приборы — только при условии принадлежности к 5-му классу влагозащиты (с характеристикой IPX5);
  3. зона 2. Полоса шириной 60 см, охватывающая 1-ю зону. Размещать розетки здесь тоже нельзя. Разрешается установка нагревателей, вытяжек и светильников, включающихся при помощи шнурка;
  4. территория снаружи 2-й зоны. Здесь можно монтировать штепсельные розетки 4-го класса влагозащиты (IPX4). Они снабжены подпружиненной откидной крышкой. При необходимости включить прибор пользователь поднимает крышку и вставляет вилку в разъем. Некоторые компании выпускают розетки, где класс влагозащиты даже с открытой крышкой и вставленной вилкой остается высоким. Пример — Legrand Plexo (IP66).
Популярные статьи  Газогенераторная установка

Сверху каждая зона ограничивается отметкой в 2,25 м. Если 2-я зона подходит впритык к стенкам, монтировать розетку в ванной комнате не допускается. Кроме того, в пронумерованных зонах (с 0-й по 2-ю) нельзя монтировать распределительные коробки. Здесь можно прокладывать только цельный кабель.

Если розетка расположена в нише или за перегородкой, где исключено попадание на нее брызг, наличие крышки не требуется.

Виды розеток и подрозетников, условия их монтажа

Каждая электророзетка состоит из контактов, основания и защитного корпуса. Благодаря контактам передается ток от кабеля к прибору. На основании держатся контакты и защитный корпус. Внешняя рамка выполняет декоративную функцию и позволяет подключить вилку устройства.

Условия монтажа:

  • Нужно учитывать мощность приборов, подключенных к точке питания. Исходя из полученного значения, выбирается электророзетка.
  • Выбор кабелей зависит от способа укладки.
  • При подключении электропроводов потребуется их соединение. Нельзя использовать только метод скрутки, это запрещено правилами безопасности. Лучше применять клеммы и зажимы.
  • Нельзя прокладывать проводники, переплетая их пучками.

По типу установки выделяют наружные и внутренние розетки. Наружные изделия используются при открытой электропроводке, внутренние – при скрытой сети. Принцип подключения одинаков, разница лишь в способе крепления к стене.

Наружные

Розетки наружного типа используются при открытой электропроводке, особенно в помещениях с деревянной отделкой. Монтаж простой: изделие прикручивается к стене на специальную негорючую прокладку.

Внутренние

Для установки внутренней розетки потребуется специальная коробка, которая ставится в углубление в стене и закрепляется шурупами. Коробка может быть выполнена из металлов (старый способ) и пластмассы (согласно современным требованиям).

Сам процесс монтажа следующий:

  • снятие крышки с розетки, установка в коробку;
  • закрепление при помощи винтов;
  • соединение проводов;
  • установка декоративной накладки.

Затем подается электричество.

На какой высоте могут быть

Норм и стандартов, регламентирующих расположение розеток и выключателей, в комнатах и помещениях общего назначения нет. Есть только ограничения по максимальной высоте для розеток — не выше 1 метра от пола, а также нормативы, которые касаются разводки электропроводки в помещениях со сложными условиями эксплуатации. В домах и квартирах — это ванные комнаты.

Так все-таки, на какой высоте установить розетки? Есть два варианта:

  • Использовать стандарт, принятый в СССР — розетки на высоте 90-100 см от пола, выключатели — на 150-170 см.
  • Применить евростандарт. Хотя это понятие относительное — в разных странах их ставят на разной высоте. Но чаще всего розетки в 30-40 см от пола, выключатели — 80-90-100 см.

Какой из стандартов использовать — ваш выбор

Где расположить выключатель

С выключателями определиться проще. Их надо поставить так, чтобы большинству членов семьи было удобно пользоваться. Комфортно включать/выключать свет опущенной рукой. Опускаете руку, отмечаете уровень ладони. Тут и могут располагаться клавиши. Такое расположение оптимально и для детей. До этого уровня они могут дотянуться уже в 3-4 года. То есть, взрослым не надо будет ходить включать ребенку свет, если он захочет поиграть или сходить, например, в туалет.

Но это — далеко не единственный вариант. В спальне, например, можно установить проходные выключатели. Они позволяют управлять светом из нескольких точек. В этом случае один выключатель ставят возле двери и один-два возле кровати. Так можно будет отключить свет не вставая. Очень удобно. Высота установки такого выключателя — где-то на уроне матраса сбоку от кровати.

Высота розеток от пола в спальне

Выбираем место для розеток в комнатах

Выбрать место для установки розеток сложнее. Их можно располагать хоть на уровне пола. Кстати, есть напольные модели, проводка которым идет в специальном плинтусе с кабель-каналом. С точки зрения дизайна такая установка наиболее незаметна — они не бросаются в газа. Но вот с точки зрения эксплуатации — далеко не идеал. Чтобы вставить/убрать вилку, придется очень низко наклоняться или приседать. Молодым людям это хоть и неудобно, но не проблематично, а вот для людей в возрасте такое расположение может стать проблемой. Если в семье имеются немолодые люди, желательно чтобы высота розеток от пола была хотя-бы 30-40 см. Наклоняться и в этом случае придется, но наклон этот не идет ни в какое сравнение с предыдущим способом размещения. Это компромиссный вариант — и довольно удобно, и не очень бросается в глаза.

Возле стола высота розеток — над столешницей

Но не все точки электропитания в комнатах нужно так устанавливать. Например, если возле рабочего стола высота розеток от пола 40 см или около того, каждый раз нырять под стол будет очень неудобно. В таком месте их лучше поставить на 10-15 см выше уровня столешницы. Вот это действительно удобно.

Установка

Монтаж розеток в ванной комнате с нуля должен производиться, основываясь на рекомендациях:

  • перед установкой линия оснащается отдельным автоматом для аварийного отключения;
  • каждая розетка имеет отдельное подключение с обособленным проводом;
  • розетка комплектуется кабелем заземления и оснащается крышкой;
  • располагаться прибор должен не ближе 60 см от источников воды;
  • монтаж проводится без ремонта, поэтому розетка должна быть оборудована отдельным кабелем, который подключен к распределительному щитку через автомат.

Для установки потребуются следующие инструменты:

  • индикатор для измерения напряжения;
  • отвертка крестовая;
  • нож или специальный инструмент для удаления изоляции;
  • уровень;
  • дрель;
  • плоскогубцы.

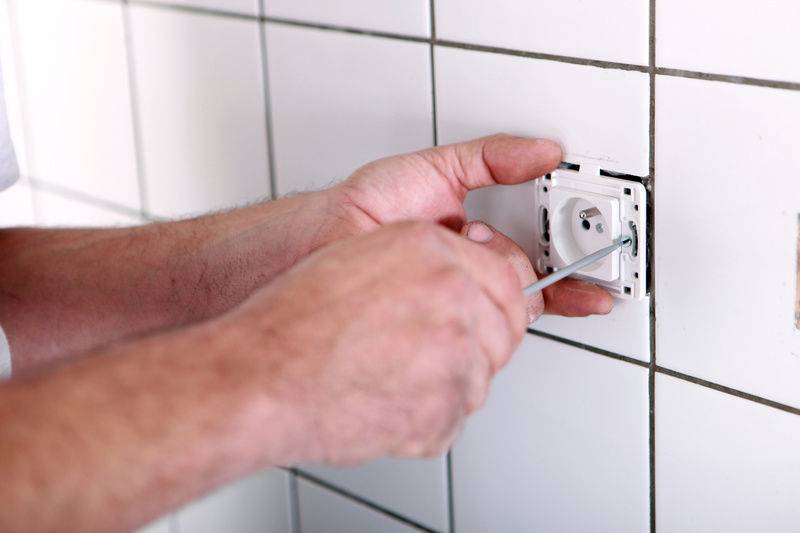

Затем начинается процесс монтажа. Условно он разделяется на 4 главных этапа:

  1. Сверление отверстий, в которые устанавливаются дюбели. Они нужны для закрепления устройства.
  2. Затем подготавливают проводку. Наконечники очищают от изоляционного слоя при помощи ножа или специального инструмента для очистки.
  3. После проводят установку болтов в подготовленные отверстия. Затем соединяют с розеткой и прикрепляют ее в коробку к стене на дюбели. Влагостойкие приборы оснащены готовыми отверстиями, которые оборудованы резиновыми заглушками. В них и подсоединяется проводка перед подключением к электросети.
  4. Финальным шагом будет установка корпуса на отведенное место и подача электричества.

Если будет устанавливаться встраиваемая розетка, то на первом этапе нужно проделать отверстие в стене по диаметру коробки. После чего ее нужно установить на гипсокартонную стену при помощи специальных винтов и подключить провода.

Установка дополнительной розетки производится по схожему алгоритму, но с небольшим отличием. Выделяют 2 способа подводки кабеля:

  • проведение новой линии электрокабеля от щитка, установка отдельного защитного автомата;
  • установка трансформатора, в этом случае заземление осуществляется от ближайшей электроточки.

Остальные шаги такие же, как при первоначальной установке. При установке дополнительного оборудования приходится делать дополнительные отверстия в облицовочном покрытии, для этого используют специально предназначенные сверла и коронки.

При монтаже следовать технике безопасности:

  • монтаж проводится в обесточенной квартире;
  • провода проверять индикатором перед подключением;
  • нельзя допускать контакта с оголенными проводами.

При выполнении простых правил установки можно самостоятельно подключить розетку в ванной комнате без особых усилий.

Розетки в ванных помещениях можно и нужно устанавливать.

Для соблюдении требований безопасности устанавливаются электророзетки только в третьей зоне комнаты на определенной высоте и отдаленности от источников воды, со степенью защиты IPx4 и выше, они должны быть оборудованы заземлением, установлен автомат или УЗО для отключения электроэнергии в случае утечки тока

Популярные статьи  Потеря электроэнергии в электрических сетях

Выбор розетки производиться с учетом подключаемых к ней приборов и их суммарной мощности. Для мелких бытовых приборов: плойка, бритва, можно использовать розетки на 8 А. Для мощных устройств, таких как стиральная машина и водонагреватели, потребуются розетки на 16 А. Соблюдая приведенные требования по установке и монтажу, любой человек без специальных знаний и умений сможет самостоятельно подключить прибор.

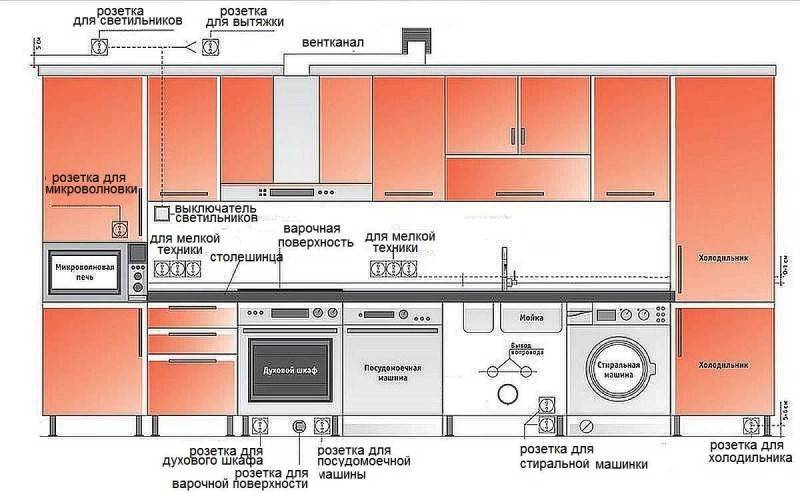

Высота розеток на кухне

Проводка на кухне — это целая система. Во-первых, на каждый мощный прибор идет отдельная линия электропитания с установленным на ней автоматом защиты и УЗО. Таких приборов может быть до 10 штук (посудомоечная машина, духовой шкаф, электроплита, стиральная машинка, электрический водонагреватель, встраиваемая бытовая техника большой мощности). Эти розетки надо выводить в то место, где планируете ставить приборы.

Выделенные линии для мощных электроприборов

Выделенная линия нужна на холодильник. Но причина тут не повышенна мощность потребления, а скачки напряжения, которые создает мотор холодильника при включении и выключении. Лучше чтобы другие приборы ощущали их по минимуму, а возможно это при наличии отдельной линии. Розетку для холодильника можно делать на любой высоте — хоть на 5 см от пола, хоть на уровне локтя (110-120 см).

Высота розеток на кухне для разной бытовой техникиРозетки в ванной: Где и какие можно устанавливать

Выделенная линия электропитания с УЗО и автоматом обязательна на газовый котел отопления. Для него требуется стабильное напряжение, и отдельная линия просто необходима. Располагать эту розетку надо с учетом того, что потребуется установка стабилизатора напряжения (если он не установлен на всю квартиру или дом). Лучший вариант — сбоку от котла. Справа или слева — это как позволяют обстоятельства.

Выбираем высоту в зависимости от подключаемого оборудования

Для встраиваемой бытовой техники высота розеток от пола — 10 см (это от пола до центра розетки, а от нижнего ее края — около 5 см). Их располагают на стене позади техники. Расположение такое, чтобы через цоколь можно было дотянуться. На этом же уровне ставят точку электропитания для стиральной машинки. Ее можно сделать и выше, если шкафчик для мойки без задней стенки.

Для подсветки и вытяжки розетки делают над шкафами. Их нижний край находится на 5- 10 см выше шкафов. Выключатель подсветки выводят на рабочую стенку, располагая его сразу под верхними шкафчиками.

Можно сделать такРозетки в ванной: Где и какие можно устанавливать

Остальную мелкую бытовую технику ставят обычно на рабочем столе, соответственно подключать их удобно почти сразу над столешницей. Высота розеток от пола в этом случае — 110-120 см. Это будет около 15-20 см выше столешницы. Как раз так, как нам нужно. Если вы заказываете кухонный гарнитур нестандартной высоты, соответственно корректируйте и положение розеток.

Розетки для мелкой кухонной бытовой техники группируют по три-четыре штуки рядом. Это удобно при эксплуатации и более приемлемо при монтаже. Определяетесь, с какой техникой где будет удобно работать, считаете количество единиц, которые надо будет включить одновременно, добавляете одну-две «на всякий случай». Это и будет требуемое количество розеток. Их высота — те же 15-20 см выше столешницы, то есть относительно пола будет 100-120 см.

Осуществление монтажа проводки

Прокладывание электропроводки осуществляется на этапе черновой отделки и может выполняться двумя путями:

Штробирование

Применяется для монтажа скрытой проводки, позволяя спрятать ее в стене. Сначала надо определить и разметить трассу на стенах ванной, где предполагается проведение кабелей. Располагать их следует вертикально по отвесу или под потолком, горизонтально. Дополнительно следует отметить места установки розеток.

Затем нужно перейти к непосредственной процедуре штробления. Она может осуществляться посредством штробера или перфоратора со специальной насадкой. При больших объемах подойдет дисковый режущий инструмент (болгарка с сегментным алмазным диском). Затем следует приложить кабели при помощи алюминиевой монтажной полосы или перфорированной. При их отсутствии прекрасно подойдет и алебастр. Можно использовать и дюбель-хомут. Далее останется только заделать канал с уложенными кабелями.

Монтаж в гипсокартоне

Перегородки из гипсокартона не теряют популярности до сих пор, поскольку это качественно, удобно и быстро. И прокладывать проводку под ним тоже удобно. Главное — избежать «встреч» с саморезами или шурупами, на которые крепят гипсокартон. Обычно в этом помогает проводка, уложенная в 20 см от пола.

Но для надежности кабели следует проводить в гофротрубе, имеющей соответствующий сертификат по пожаробезопасности. Сделать это нужно до обшивания второй стороны перегородки. Протягивать следует через отверстия, расположенные в вертикальных стойках каркаса. Если гофротруба будет проходить близко к саморезу, следует сдвинуть ее либо откусить саморез. Далее следует заполнить пустоты перегородки звукоизоляцией и обшить вторую сторону, чтобы кабели были плотно зажаты между перегородками.

Если перечисленные способы не подходят, есть еще один вариант — монтаж электропроводки коробом. Современные короба изготавливают из прочного пластика, отличающегося неспособностью к возгоранию. Короб состоит из двух частей: одну нужно крепить к стене посредством простых гвоздей или шурупов. Вторая часть легко защелкивается на готовом основании, только перед этим в нем следует протянуть провод. Такой вариант монтажа позволяет обеспечить дополнительную безопасность от повреждений и возгораний.

Монтирование проводов посредством короба является весьма простой задачей. Достаточно произвести разметку в соответствии с проектом, нарезать необходимые отрезки короба и осуществить его установку вместе с проводкой. Еще одним плюсом использования короба является возможность открыть его в любое время и провести замену проводов при необходимости. Не последнюю роль играет и эстетическая сторона вопроса. Опытные производители выпускают короба различных расцветок и имитаций под карнизы или плинтуса, поэтому они совершенно не портят интерьер.

Монтаж питающей линии

Каким способом провести питание в ванную, решать вам. Нужно учитывать состояние квартиры (ремонт, или после него), как далеко находиться ванная и другое.

Коробом.

Например, самым простым, будет монтаж пластиковым коробом. Для двух проводов, короб не такой большой, поэтому если его удачно разместить, то он не испортит общий интерьер.

Один короб, длиною два метра, а прибить его можно тремя дюбелями. То есть монтаж не составит особого труда.

Ведем от щитка или счетчика, до отверстия в ванную, которое необходимо сделать, как можно ближе к розеткам.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Нагревательные кабели для трубопроводов

Лучше всего сначала просверлить это отверстие, а потом устанавливая розетки, закрыть корпусом основной, в которую насквозь зайдет провод. Тогда по ванной комнате будет минимум проводки.

Гофрой.

Также можно сделать монтаж гофрой. Особенно это актуально с подвесным потолком.

Это будет идеальный и простой вариант монтажа. Вам просто нужно будет просунуть гофру с проводом, поверх подвесного потолка. Опустить на щиток, и к отверстию в ванной, сделать коробом.

Через коридор.

Бывают такие случаи, когда, просверлив отверстие с ванной, можно выйти в общий коридор. Тогда проложить короб или гофру можно там, без шума и пыли в квартире.

Ввод в щиток также сделать, просверлив отверстие с коридора как можно ближе к нему.

Штроба.

Метод «штробы» тоже неплох, но это если вам не жалко обоев или во время ремонта. Провод будет спрятан, и надежно защищен. Штробу делаем по наименьшему пути.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Сам себе мастер – устанавливаем духовой шкаф
как установить духовой шкаф электрический встраиваемый
Розетки в ванной: Где и какие можно устанавливать
