Подключение розетки Legrand

Содержание

Подключение коннектора для соединения компьютера с розеткой: пошаговая инструкция

Для соединения ноутбука с интернет розеткой необходимо иметь сетевой шнур, оборудованный на обоих концах коннекторами – переходными устройствами, обеспечивающими подключение в гнездо RJ-45. Кроссировка коннектора на провод с четырьмя витыми парами производится согласно цветовым схемам, предложенным на рисунке:

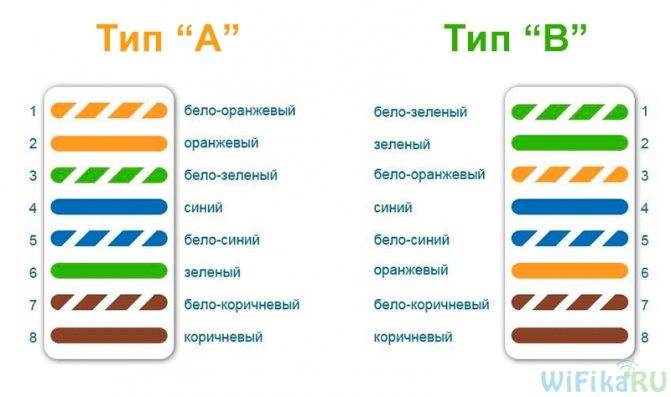

Цветовая схема кроссировки коннектора RJ-45 по вариантам «В» и «А»

Процесс монтажа устройства на провод можно представить в виде пошаговой инструкции:

  1. Провод на конце освобождается от защитной оболочки, после чего проводники витых пар раскручиваются и выравниваются
  2. Проводки распределяются по цветам, указанным на соответствующей цветовой схеме и обрезаются по одной длине — 10-12 мм
  3. Разместив проводники плотно друг к другу, они все вместе заводятся в коннектор, после чего снова проверяется правильность их расположения
  4. С помощью обжимного инструмента производится обжим проводов в коннекторе.

Если обжимной инструмент недоступен, обжим можно произвести с помощью тонкой плоской отвертки. Для этого отверткой поочередно нужно нажать на каждый из контактов устройства, чтобы он до упора зажал находящийся в нем проводник. При этом встроенный микронож прорежет изоляцию проводков и обеспечит надежную коммутацию. Схема кроссировки интернет провода на коннекторе должна соответствовать схеме в розетке RJ-45. В противном случае подключение к всемирной сети будет недоступно.

Другие схемы подключения коннектора

Помимо коммутации компьютера с интернет разъемом, может понадобиться шнур для соединения компьютера с другим компьютером. В данном случае кроссировка будет отличаться на разных концах провода. Также не стоит забывать о 2-х парном проводе, который также нередко применяется для подключений.

Схемы обжима витой пары при разных соединениях 4-х и 2-х парными проводами

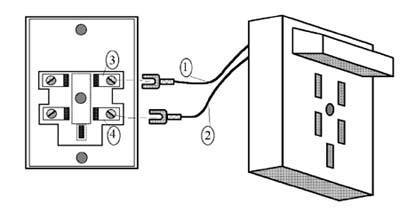

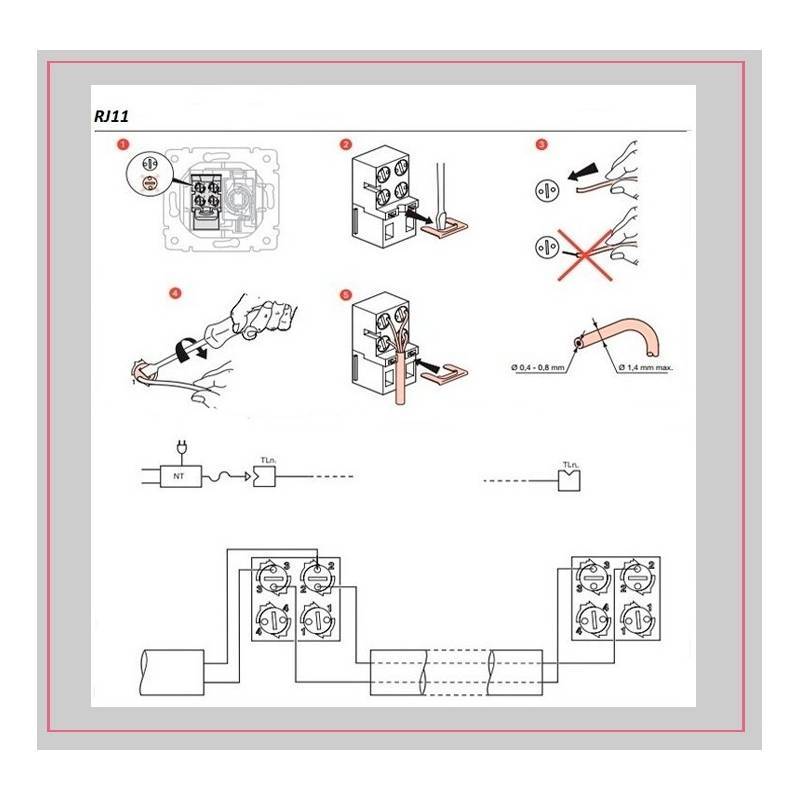

Схема Подключения Телефонной Розетки

Подключение кабеля происходит методом поворота контактного механизма на четверть оборота, как показано на рисунке.

Подключение розетки Legrand
После этого проводится обжим. Таким образом, ток проходил по замкнутому пути.

Подключение розетки Legrand
На завершающем этапе остается лишь устранить зазоры между подрозетником и стеной, замазав его гипсовым раствором, а также заделать каналы с проложенным телефонным кабелем. Изначально стационарные аппараты не требовали подключения розеток, так как провода просто соединялись напрямую друг с другом. Как подключить телефонную розетку

Подключение розетки Legrand
Монтаж окончен. На качестве связи это практически не сказывается.

Подключение розетки Legrand
Лишнюю часть, если она останется, легко спрятать под корпус розетки.

Подключение розетки Legrand

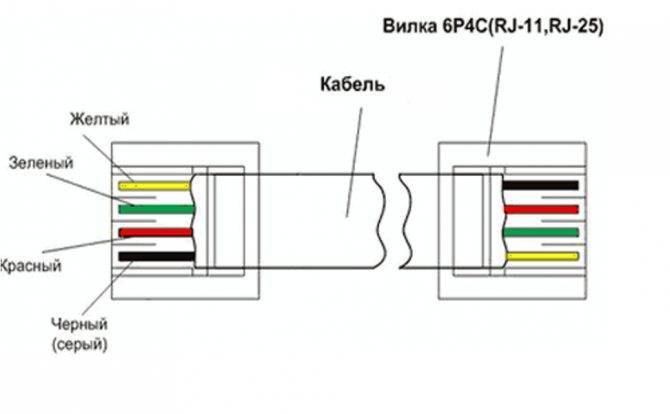

Посмотреть модели можно по представленным фото телефонных розеток. Далее различают тот и другой тип по количеству разъемов: одноразьемные и многоразъемные модели.

Подключение розетки Legrand

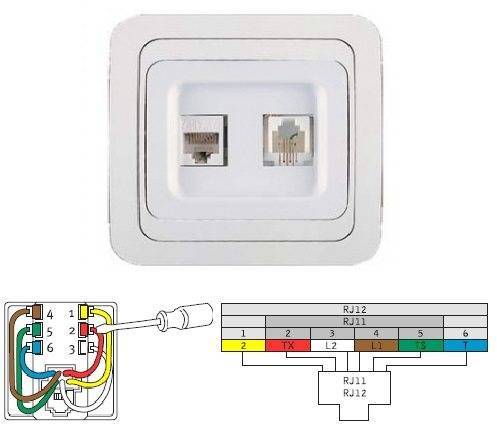

Все клеммы различимы по цветам, каждый из них соединяется с соответствующим цветом жил. Способы монтажа телефонных розеток С учетом определённых технических моментов телефонные розетки монтируются такими же методами, как и обыкновенные электрические. 6 Видеоурок Установка и подключение электрической и телефонной розетки

Ошибки при подключении

Если при проверке соединения, подключение отсутствует, возможно, в процессе монтажа или подсоединения витой пары, были допущены ошибки. К таким случаям относятся:

  • При самостоятельной установке используется тип «Б», а коннектор и модем были куплены уже в собранном виде. Если не проверить тип подключения, то может получиться так, что розетка подключена по одному типу, а провод по другому – типу «А». Из-за этого соединение не возникнет. Нужно посмотреть, как кроссирован коннектор, а затем уже делать распиновки витой пары.
  • Во время установки витой пары в клеммы при попытке зачистки ножом была повреждена оболочка провода. Для того, чтобы обеспечить коммутацию, необходимо вставить контакты в пазы и сделать правильный обжим.
  • Был оставлен слишком длинный провод. Для подключения интернет розетки нужно оставить не более 20 см. Если провод будет оставлен на 30-40 см, то розетка будет болтаться и придется ее укорачивать. А для этого, придется повторить всю процедуру установки заново.
  • При установке все сделано правильно, но все равно розетка не работает. Это значит, скорее всего, что было приобретено нерабочее устройство с заводским браком. На рынке есть много известных производителей интернет-розеток, которые гарантирующих качество своей продукции. Поэтому лучше приобретать такие розетки.

Прокладка телевизионных кабелей

Сейчас, при наличии нескольких телевизоров, проблема телевизионных кабелей встает очень остро. Используя старые методы прокладки, все помещения будут просто опутаны проводами. Также нужно не забывать и о проводах сети Интернет. Поэтому, при таком количестве проводов, необходимы специальные меры, чтобы надежно спрятать их, не нарушая интерьер помещений. Радикально решить этот вопрос поможет подключение телевизионной розетки Legrand.

В идеальном варианте, все кабели необходимо прятать совместно с электрическими проводами, до начала штукатурных работ. Причем, качество таких кабелей должно быть очень высоким и соответственно, качественная укладка с обеспечением дополнительной защиты. Во избежание возможных помех, силовой и антенный кабели должны находиться на расстоянии не менее чем два сантиметра друг от друга. Хотя современные телевизоры способны отсекать все помехи, лучше иметь дополнительную страховку.

Подключение розетки Legrand
В самом кабеле должна быть качественная оплетка, устойчивая к большинству помех. Поскольку, кроме антенны, телевизор подключается и к сети, необходимо использовать розетку для силового и антенного кабеля. При необходимости подключения какой-либо дополнительной аппаратуры, силовых розеток может быть больше.

Подключаем интернет-розетку

Общий порядок подключения интернет-розетки выглядит следующим образом:

Вставьте монтажную коробку розетки в стену.
Через верхнее отверстие коробки проденьте витую пару.
Зачистите кабель на 2–3 см. Вы увидите четыре витые пары — восемь разноцветных жил. Раскрутите их и расправьте

Действуйте осторожно — их легко переломить.
Откройте крышку клеммника (основного блока розетки) и подключите жилы в соответствии с маркировкой. На корпусе вы увидите две разные маркировки — А и В

Для подключения к интернету мы будем использовать маркировку В. Маркировка А больше подходит для соединения ПК с ПК. Особенности подключения розеток от разных производителей мы рассмотрим чуть ниже.

Нужно вставить жилы в соответствующие прорези

Если у вас не хватило длины жил, чтобы провести их в нужные проёмы, просто зачистите кабель чуть повыше

Розетка закрепляется в коробке с помощью распорных винтов

Лицевая панель держит декоративную рамку

Legrand

Чтобы подключить интернет-розетку Legrand, следуйте такой схеме:

  1. Поверните белый фиксатор по часовой стрелке на 90 градусов. Он должен встать перпендикулярно корпусу.

Почти все розетки от Legrand оснащены такой защёлкой

Сюда мы будем подключать жилы

Отверстие для кабеля находится в центре кольцевого белого фиксатора

Итог вашей работы должен выглядеть вот так

Торчащие длинные концы жил нужно отрезать

У фирмы Viko розетка устроена довольно просто — в основном блоке располагается «стульчик» с пазами, которые помечены нужными цветами. Доступ к «стульчику» закрывает обычная пластиковая защёлка, которую можно открыть пальцами. Ваша задача — вставить в соответствующие пазы подходящие жилы. Затем нужно просто закрыть пластиковую крышку, как следует прижав её пальцами.

Viko обходятся без лишних хитростей и фиксаторов

Видео: монтаж розетки Viko

Lezard

Lezard, как и Veko, обходятся без хитроумных фиксаторов. Но всё же место крепления жил довольно хорошо защищено:

  1. Возьмите основной блок розетки. Вы увидите на нём сверху небольшой пластиковый куб с мелкими отверстиями под жилы. Нужно его снять.
Популярные статьи  Как сделать заземление в квартире если его нет

Нужный блок отмечен мелкими «арочками» под жилы

Блок со вставленными жилами выглядит так

Видео: монтаж розетки Lezard

Schneider

Подключение розетки Schneider ничем не отличается от Lezard — вам точно так же нужно с помощью отвёртки снять крышку, проложить жилы и закрыть крышку.

Розетки от Schneider тоже оснащены простой крепкой крышкой-защёлкой

Преимущества розеток Legrand

  • Безотказность. Вся продукция Легранд сертифицирована, а производитель гарантирует качество каждого экземпляра. Все розетки проходят ряд проверок ещё на стадии производства, что сводит вероятность заводского брака к минимуму. Но остерегайтесь подделок! В магазине «Электрон» продаются только оригинальные розетки Legrand.
  • Разнообразие дизайнов. Покупатели могут подобрать модель, которая идеально впишется в их интерьер. Всё, что угодно, от стандартного пластика разных цветов до элементов отделки из ценных пород древесины и даже кожи. Разумеется, цены тоже сильно варьируются.
  • Безопасные материалы. Компания Legrand использует только экологически чистые материалы в производстве всей своей продукции.
  • Удобный монтаж. Благодаря особенностям конструкции и современному подходу к производству подключить розетку Легранд своими силами не составляет труда даже для человека, не являющегося экспертом в этой области.
  • Бесперебойная работа. Все металлические части розеток изготовлены из высококачественных сплавов, обеспечивающих стабильно высокое качество передачи электрического тока.

Установка розеток Легранд Валена: действуем поэтапно

В монтаже нет ничего сложного. Главное — следовать инструкции и уметь пользоваться инструментом. Действовать нужно так:

  • установить механизм в подрезетнике. Для этого на корпусе устройства предусмотрены крепежные отверстия;
  • подсоединить провода к клеммам. Снять изоляцию с них нужно заранее;
  • закрепить подрозетник. Если планируется установка розеток Legrand в бетонную стену, применяются дюбеля. Когда основание деревянное или пластиковое, подойдут шурупы. Если работаете с металлической поверхностью, используйте саморезы или винты. Подготовить монтажные отверстия можно с помощью дрели.
  • закрепить рамку и декоративную коробку. Последняя крепится на винты в центре панели.

Подключение розетки Legrand

Внимание: перед тем, как установить розетку Legrand Etika, отключите подачу электроэнергии. Определить, есть ли в сети напряжение, можно специальным тестером или отверткой индикатором

Подключение интернет кабеля к розетке

Теперь дошли непосредственно до того, как подключить интернет розетку. Начнем с разновидностей. Как и обычные электрические розетки, информационные бывают двух модификаций:

  • Для внутреннего монтажа. В стену вмуровывается монтажная пластиковая коробка. В нее затем вставляется и закрепляется контактная часть розетки, а сверху закрывается все пластиковой декоративной панелью.
  • Для наружного монтажа. Этот тип розеток очень похож по внешнему виду на привычные телефонные розетки: небольшой пластиковый корпус, которые крепится на стену. Он тоже состоит из нескольких частей. Сначала монтируется корпус с контактной пластиной, потом подключаются провода, и после все закрывается защитным колпачком.

По количеству точек подключение есть одинарные и двойные компьютерные розетки. Хоть внешне компьютерные розетки отличаются, принцип подключения проводников у них одинаков. Есть специальные контакты, оснащенные микроножами. У вставленного проводника прорезается защитная оболочка. В результате металл контактов-микроножей плотно прилегает к металлу проводника.

Стандарты подключения

Для любого проводного или беспроводного интернет-оборудования принят единый стандарт подключения к системному блоку. Каким бы образом в квартиру ни поступал интернет, всегда имеется витая пара – кабель, использующийся для подсоединения роутера и модема.

Похожие коннекторы используются и на других соединительных проводах, например, между модемом и ПК. Разница только в расположении или, по терминологии компьютерщиков, в распиновке проводов. Ранее для коннекта часть жил перекрещивалась в определённом порядке, только в этом случае оборудование работало.

С 2001 года было решено ввести два главных стандарта подключения – TIA/EIA-568-B и TIA/EIA-568-А. В нынешнее время в ходу первый стандарт (В) подключения проводов витой пары. Его-то и требуется запомнить. Выпускается двух- и четырёхпарный кабель для проведения сети.

Для скоростной передачи данных (1–10 Гб/с) рекомендуется четырёхпарный кабель, для передачи до 1 Гб/с – двухпарный.

Сейчас в помещения заводят линии со скоростью интернета до 100 Мб/с. Естественно, что качество и скорость передачи данных в будущем будут возрастать. Поэтому с расчетом на перспективу предпочтительней изначально расшить сеть до четырёх пар, чтобы потом не прокладывать новый провод. Если сеть уже заведена двухпарным проводом, то используются эти же коннекторы, но после первых трёх (см. схему выше) два контакта пропускаются, а зелёный должен оказаться шестым.

Интернет розетка подключение по цветам

Существует две схемы подключения: T568A и T568B. Первый вариант у нас не практикуется, а подключение осуществляется по схеме «В». Поэтому, нужно ознакомиться с расположением цветов, согласно данной схемы.

В частные дома и квартиры заводят интернет-провода, где передача данных осуществляется со скоростью до 100 Мб/с. Несмотря на это, отмечается устойчивая тенденция к увеличению скорости передачи Интернет-ресурсов. Поэтому, лучше перестраховаться и установить 4-х парный кабель с расчетом на будущее. Тем более, что коннекторы и розетки выпускаются под подключение 4-х парной витой пары.

При использовании 2-х парного кабеля, после укладки первых 3-х проводков согласно схемы «В», зеленый проводок подключается к шестому контакту, пропустив два контакта. Это можно увидеть на соответствующем фото.

Классификация интернет-розеток

IT-специалисты классифицируют интернет-розетки по отличительным чертам:

  1. По количеству доступных разъёмов. Бывают одинарные, двойные, а также терминальные модификации (на 4–8 разъёмов). Отдельным подвидом терминальной розетки является комбинированная (с дополнительными типами разъёмов, например, аудио-, USB-, HDMI— и другими).
  2. По пропускной способности информационного канала. Они делятся по категориям:UTP 3 – до 100 Мбит/с;UTP 5e – до 1000 Мбит/с;UTP 6 – до 10 Гбит/с.
  3. По способу установки. Как и в случае с электрическими розетками, существуют внутренние (механизм и контактная группа клемм углублены в стену) и накладные (механизм монтируется поверх стены).

Теперь подходим к наиболее важному вопросу. Как выполняется подключение компьютерных розеток Легранд, lexman, и вообще как подсоединить интернет-розетку?. Для этого давайте сначала разберем общие принципы подключения информационных кабелей, а затем особенность их подключения к коннекторам разного вида

Для этого давайте сначала разберем общие принципы подключения информационных кабелей, а затем особенность их подключения к коннекторам разного вида.

Практически все современные локальные сети используют для подключений разъем RJ-45. Хотя официальное название данного разъема – 8Р8С, что в расшифровке аббревиатуры означает: 8 позиций, 8 контактов. Итак:

  1. На данный момент существует два общепринятых стандарта подключения: TIA/EIA-568A и TIA/EIA-568B. Отличием между ними является расположение проводов.
  2. Для стандарта TIA/EIA-568A к первому контакту разъёма подключается зелено-белый провод, затем по возрастающей: зеленый, оранжево-белый, синий, сине-белый, оранжевый, коричнево-белый и коричневый. Такой способ подключения получил несколько меньшее распространение.
  3. Для стандарта TIA/EIA-568B чередование проводов следующее: оранжево-белый, оранжевый, зелено-белый, синий, сине-белый, зеленый, коричнево-белый, коричневый. Данный тип подключения применяется значительно чаще.

Legrand

Схема подключения компьютерной розетки Legrand ничем не отличается от общепринятых норм. При этом любую розетку можно подключить согласно обоим стандартам. Соответствующее цветовое обозначение имеется на поверхности коннектора.

  • Прежде всего, нам следует добраться до модульной части. В разных моделях может потребоваться разобрать розетку, но в большинстве до до модульной части можно добраться без дополнительных усилий.
  • Вскрываем крышку, закрывающую контактную часть. Для этого, используя отвёртку, вставляем ее в гнездо для кабеля и поддеваем крышку вверх.
  • Теперь разделываем кабель и укладываем жилы кабеля согласно цветовой маркировке на крышке коннектора.
  • С усилием закрываем верхнюю крышку. Во время этого выполняется обжим жил кабеля и обеспечивается надежный контакт. После этого можно обрезать излишки жил кабеля, выступающие за крышку.
  • После этого необходимо установить информационную розетку в посадочное гнездо и закрепить ее винтами. Розетка готова к работе.

Schneider

Интернет розетки французского производителя “Schneider” предлагает сдвоенные розетки для подключения к всемирной сети. Их особенностью есть то, что можно подключать более одного компьютера на одну розетку.

Популярные статьи  Как сделать светодиодную лампу

Чтобы подключить парную розетку для интернета Schneider, необходимо:

  1. подготовить инструмент – плоскогубцы, острый канцелярский ножик, обжимку;
  2. если выведено два провода со стены и заведены в коробку, нужно вытащить их наружу;
  3. применяя канцелярский ножик, нужно снять верхний шар изоляции на расстоянии около 4-х сантиметров от конца провода. Такую же операцию необходимо проделать и с другим кабелем;
  4. затем на обоих кабелях следует произвести зачистку кончиков проводков. Их необходимо разъединить так, чтоб на них получилось по восемь проводков;
  5. теперь нужно по очереди подключить провода к одному, и ко второму клеммнику. Для этого берем один из клеммников и вставляем в него проводки соответствующего цвета. Далее зажимаем клеммы. Также делаем со вторым кабелем;
  6. монтируем розетку на место установки и проверяем наличие подключения.

Компания Legrand

Выключатель Legrand Etika на 3 клавиши Интернациональная компания Legrand, штаб-квартира которой расположена в городе Лимож (Франция) была основана в 1866 году и изначально занималась изготовлением столового фарфора

Однако впоследствии компания перешла на выпуск фарфоровых изоляторов (1904), а затем сфокусировала внимание на производстве электрофурнитуры (1949). С тех пор, непрерывно развиваясь, небольшое предприятие превратилось в крупную интернациональную компанию с филиалами, расположенными более чем в 60 странах мира

Изготавливают на ее предприятиях широкий спектр продукции электротехнического назначения, начиная с розеток и заканчивая созданием сложных технических решений для электрических и информационных сетей.

Legrand – единственная компания, предлагающая российским предприятиям и торговым организациям полный комплекс электрооборудования, разработанного с учетом новейших научно-технических достижений и отвечающих требованиям международных стандартов.

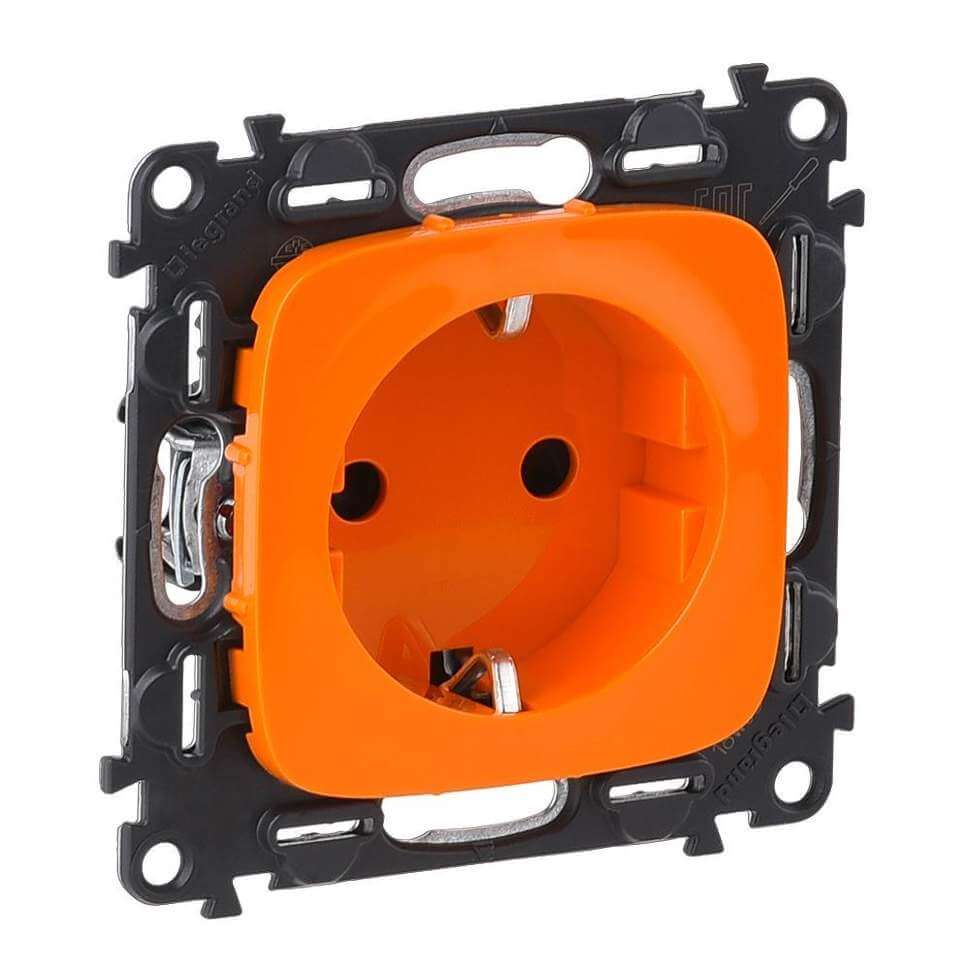

Какие они бывают

Подключение розетки Legrand
Все электророзетки Легранд, как, впрочем, и их аналоги от других производителей, разделяются на два типа, с винтовыми зажимами и без оных. С точки зрения функциональности различий между ними нет, но есть кое-какие нюансы в монтаже и дальнейшем их обслуживании в случае необходимости.

  • Электрические розетки с винтовыми зажимами несколько менее современны, но всё равно удобны в эксплуатации. Они оборудованы клеммами, между которыми зажимаются провода, и проделать эту операцию очень просто. Применять их можно как с медными, так и с алюминиевыми проводами. Но плотно зажатые алюминиевые провода под воздействием нагрева со временем могут слегка деформироваться в зоне зажима, в результате чего может пропасть контакт. Винтовые зажимы позволяют легко и просто решить эту проблему в два счёта, попросту подкрутив клеммы.
  • Безвинтовые электророзетки стоят несколько дороже, но они оборудованы особыми автоматическими клеммами, имеющими форму загнутого зуба. Особенность их заключается в том, что в случае деформации провода из-за воздействия высокой температуры и давления они автоматически поджимаются, не позволяя контакту пропасть. Установив подобные розетки, Вы избавитесь от необходимости периодически подтягивать клеммы вручную (правила безопасности рекомендуют проделывать эту операцию не реже, чем раз в полгода) раз и навсегда.

Подключение двойной розетки

Если необходимо наличие розетки с подключенными одновременно компьютером и телефоном или факсом, используется устройство с двумя коннекторами. Двойная розетка подключается следующим образом: к ней подводятся два кабеля, далее осуществляется распиновка по цветовой схеме. Чтобы не запутаться, следует внимательно смотреть на пазы: их цвет соответствует расцветке жил. После опускания внутрь пазов концов проводов они встанут на место, контактные площадки сами их закрепят при опускании крышки. Те же действия проводятся со второй клеммой, после этого нужно убедиться в работоспособности конструкции и закрыть декоративную планку.

Особенности установки

В стандартную розетку всегда приходит три провода:

  • Ноль
  • Фаза
  • Заземление

Подключение розетки Legrand
Все они имеют соответствующую маркировку. На самой розетке (с обратной её стороны) на клеммах можно обнаружить наклейки, каждая из которых соответствует тому или иному проводу. Перепутать их невозможно, если уделить этому процессу хотя бы немного внимания, к тому же на них всегда нанесена универсальная цветовая маркировка. Соответственно, провода необходимо один за другим вставить в правильные клеммы, предварительно не забыв обесточить сеть. После этого концы проводов нужно аккуратно подровнять кусачками, а затем зафиксировать зажимами. И не забудьте подключить на место провод заземления!

Иногда подключение проводов бывает неудобным, но розетки Легранд обладают одним весомым преимуществом — благодаря особенностям их конструкции подобраться к клеммам можно с любой стороны. Соответственно, процесс подключения проводов отличается гораздо меньшей сложностью, чем при использовании каких-нибудь более дешёвых розеток от безымянного производителя.

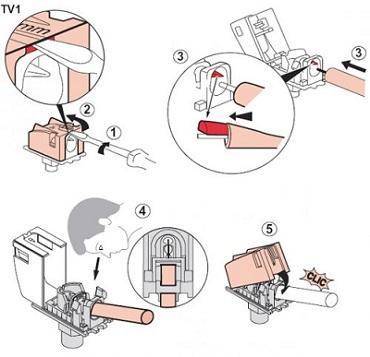

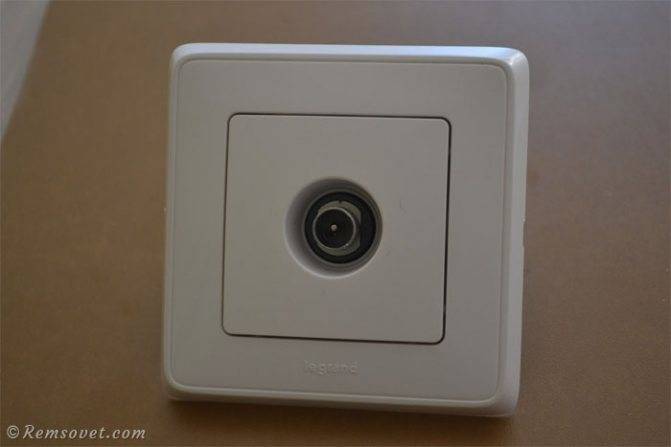

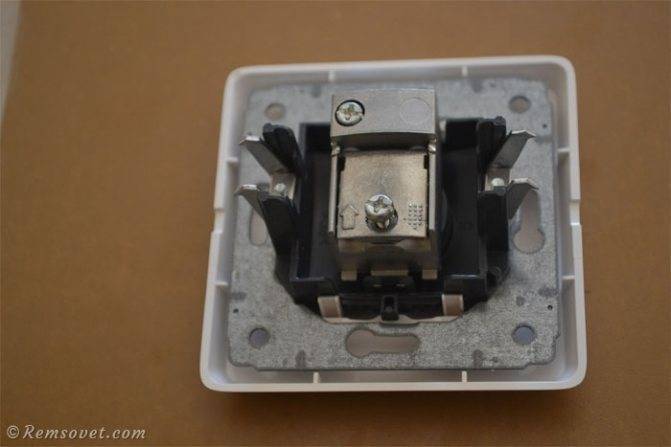

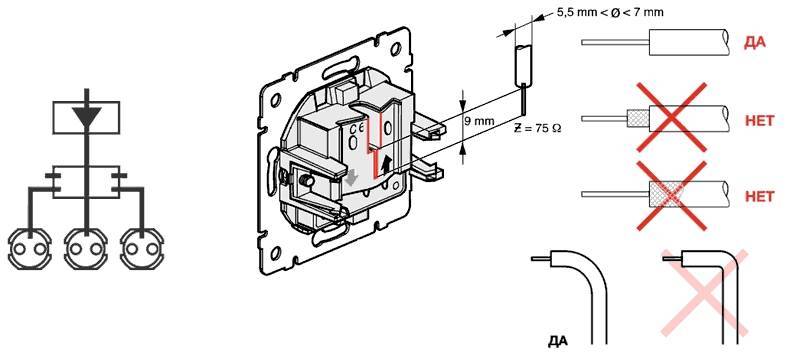

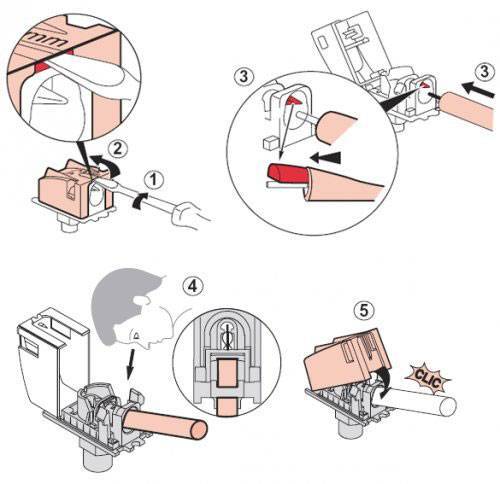

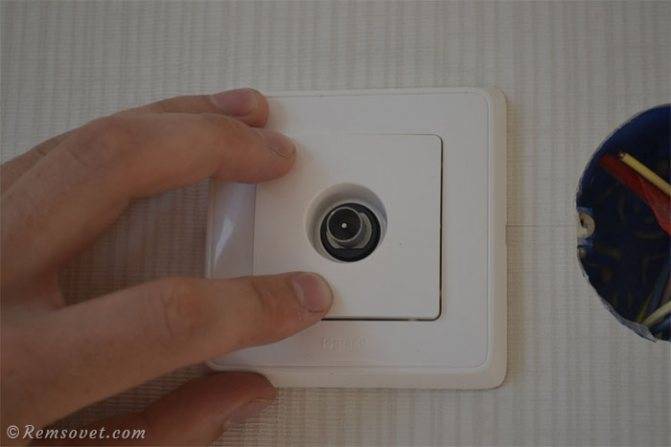

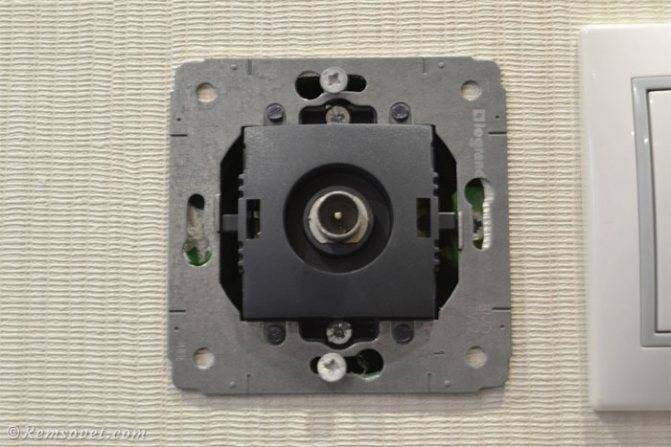

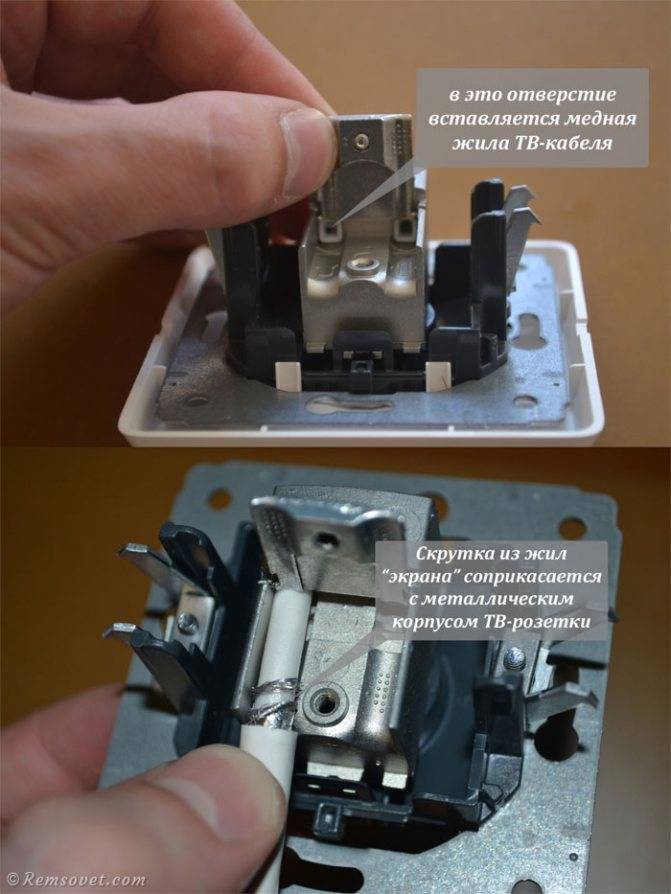

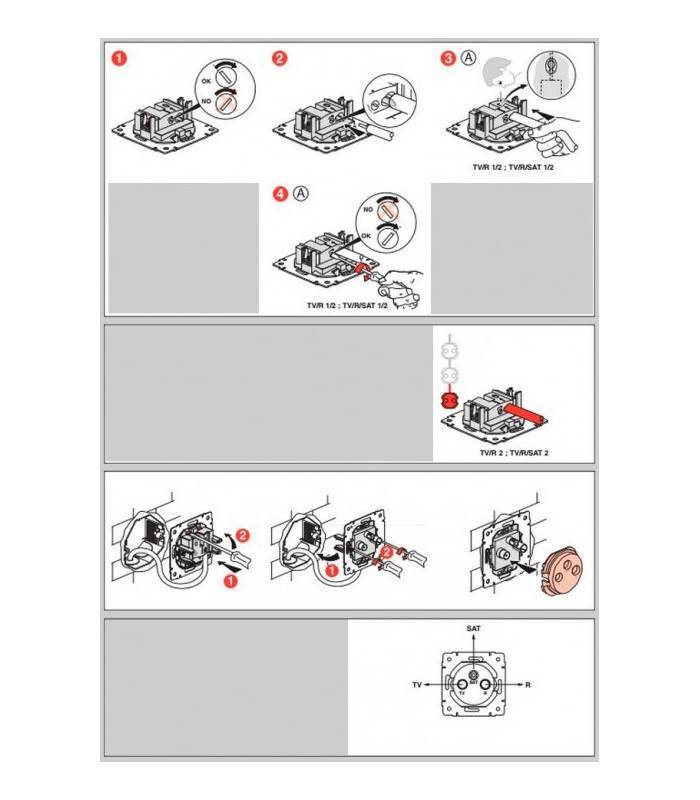

Установка ТВ розетки Legrand

Подключение розетки Legrand
Если вы не знаете, как подключить ТВ розетку, можно обратиться к профессионалам, но можно и проделать всё своими силами. Продукция Legrand в этом плане практически не отличается от таковой у других производителей. Правда, большинство из них предлагает самостоятельно разделывать кабель и подключать его внутри узла розетки, но ТВ розетку Legrand можно подключить и без разделки кабеля. Это, однако, относится не ко всем моделям, а только к тем из них, что оборудованы автоматическими клеммами. Если у вас есть сомнения, проконсультируйтесь с продавцом перед покупкой. В магазине «Электрон» наши сотрудники будут рады помочь Вам с выбором, и они ответят на все ваши вопросы.

ТВ розетки Legrand бывают как оконечными, так и проходными. Если у Вас всего один телевизор, вам подойдёт оконечная модель, в противном случае потребуется приобрести одну или несколько проходных. Они отличаются наличием ответвления, и подключаются последовательно, но в любом случае последней в схеме должна стоять оконечная розетка. Опасаться ухудшения качества сигнала или появления помех не стоит, так как все ТВ розетки Legrand оборудованы специальными фильтрами, которые гарантируют качественную передачу чистого сигнала даже при подключении достаточно большого количества проходных розеток одна за другой.

Материалы для подключения

Провод для подключения электроточки должен быть выполнен из того же металла, что и магистральный кабель. К примеру, при использовании алюминиевого кабеля перемычка также должна быть выполнена из алюминия.

Чтобы обеспечить равномерное распределение поступаемой электроэнергии, кабель, используемый для подключения, должен иметь такое же сечение, что и основная проводка в комнате

Для монтажа двойной розетки требуется также:

  • плоская и крестовидная отвертки;
  • инструмент для зачистки оплетки;
  • пассатижи;
  • изолента.

В целях безопасности на случай пожара любые электрические провода рекомендуется укладывать в гофру. Такое решение удобно и тем, что не требует пробивки стены, а также упрощает замену поврежденного провода при последующей эксплуатации.

https://youtube.com/watch?v=o3fj6SaJsb8

Розетка телевизионная TV+FM+SAT Проходная Legrand Valena белая 774437

  • 1 701.00 руб. 1 190.70 руб.
  • Описание
  • Характеристики
  • Отзывы (0)

Розетка Legrand Valena TV-FM-SAT проходная

Механизм телевизионной розетки, проходной TV-R-SAT 774437 продается без рамки. Установочная рамка приобретается отдельно. Розетка Legrand Valena TV-FM-SAT проходная 774437 является проходной ТВ-Радио-САТ розеткой с затуханием 10dB и рассчитана на схему разводки по типу — «шлейф». По этому типу разводки телевизионный кабель идет последовательно от одной телевизионной розетки к другой. В начале и в середине такой цепи устанавливаются проходные ТВ розетки, а последняя (на конце телевизионного кабеля) устанавливается оконечная розетка. Эта схема разводки позволяет сэкономить кабель. Непосредственное подключение к самому механизму розетки TV-R-SAT 774437 происходит одним телевизионным кабелем. Сигналы от эфирного телевидения, радио и от спутниковой антенны соединяются специальным блоком-смесителем в распределительном щите и приходят к ТВ-Р-САТ-розетке одним кабелем, а уже сама розетка разделяет эти сигналы на соответствующие разъемы своего механизма.

Розетка 774437 оснащена разъемами диаметром 9,5 мм:

  • TV-выход — штекер («папа»)
  • Radio-выход (радио) — гнездо («мама»)
  • SAT-выход (Спутниковый)-IF+IF2

Розетка Legrand Valena TV-FM проходная является самой простой ТВ-Радио-САТ розеткой с затуханием 10dB и рассчитана на схему разводки по типу — «шлейф». Частоты пропускаемые розеткой:

  • TV-штекер 4-862 МГц
  • Radio-гнездо 87,5-108 МГц
  • SAT-выход (Спутниковый) 950–2400 МГц

Устанавливается розетка в стандартную монтажную коробку скрытого монтажа. Для настенного монтажа механизма следует использовать специальные коробки открытого монтажа (артикул 776181). Механизмы всех розеток оснащены надежным креплением на винтах и на захватах. Рамка защелкивается на механизме. Ее конструкция позволяет регулировать глубину посадки до 2 мм (например: если механизм установлен в стену с тканевым покрытием). Чистку лицевой панели розетки и рамки нужно производить влажной тканью. Запрещается использование агрессивных и коррозийных химических веществ.

Популярные статьи  Как подключить видеоглазок к телевизору

Чистку лицевой панели выключателя и рамки нужно производить влажной тканью.Запрещается использование агрессивных и коррозийных химических веществ.

Суппорт выключателя изготовлен из оцинкованной стали.

Контактная группа — AgNi (без содержания кадмия, являющегося элементом загрязняющим окружающею среду).

Цвет лицевой панели розетки: белый (RAL 9003)

Как отличить подделку?

Когда на рынке появляется достойная продукция, находятся мошенники, стремящиеся заработать на чужом успехе. Особенно часто встречаются подделки оборудования «Легранд Валена» из азиатских стран. На примере розетки расскажем о том, как определить, оригинал перед нами, или нет.

Имитация будет всегда слева, а подлинник справа.

Цвет и состояние креплений

Фальсификаторы не слишком тщательно следят за цветовой гаммой, поэтому она обычно отличается от оригинальной — темнее на несколько тонов. Кроме того, у подделок обычно полностью, туго закручены винты крепления лицевой панели.

Идентификационный номер

На задней части механизма оригинала есть надпись Copytracer, указывающая на то, что изделие промаркировано уникальным идентификационным номером. У подделки такого тиснения нет.

Сертификат и артикул

В левом нижнем углу суппорта оригинала выбит артикул товара, который можно проверить по каталогу. У подделки такого идентификатора нет. В левом верхнем углу подлинной розетки указана аббревиатура EAC, а у подделки на том же месте красуется надпись РСТ.

Качество контактов

Штепсельные контакты оригинальной розетки сделаны из качественного сплава. Если вставить в контакт отвертку, а затем вытащить, форма металла вернется в первоначальный вид. У контактов подделки нет «памяти» и со временем держатели расшатываются, что может привести к перегреву штекера.

Современные розетки и выключатели серии «Валена» от — достойное установочное электрооборудование. Главное — приобрести оригинальную продукцию.

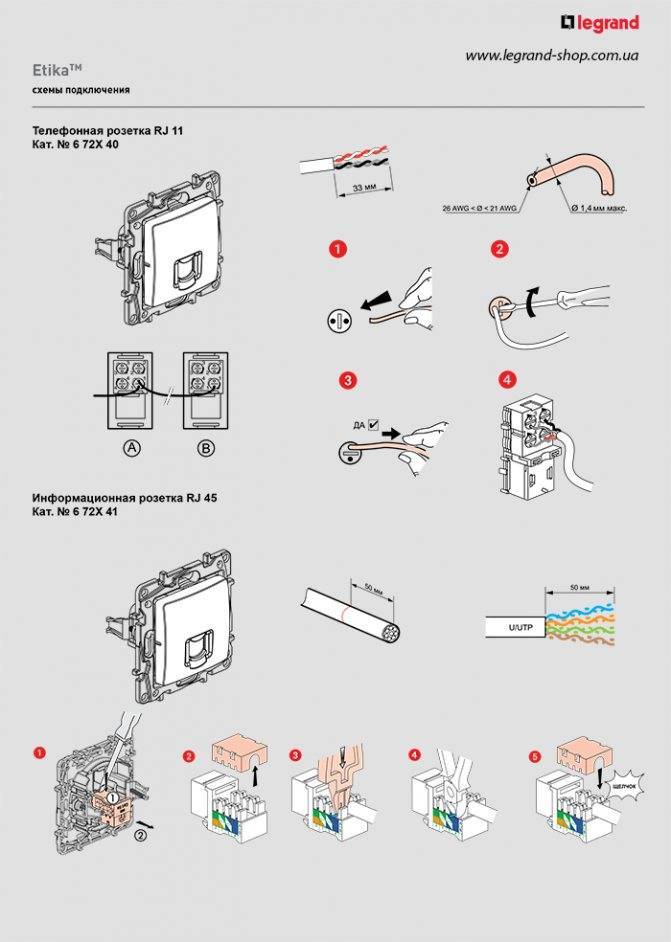

Cхема подключения розетки Legrand (RJ-45) к интернету

Как это сделать хорошо показано на официальной схеме производителя

Только перед этим обратите внимание на то, как расположены цвета проводков по отношению к базовому креплению, чтобы потом при установке на место, не поставить эту коробочку вверх ногами и тем самым не перепутать местами кабели. В описываемой мной модели синий цвет обращен к той части основания розетки, которая находится на «возвышении», а коричневый — на заниженной части

Ваше мнение — WiFi вреден?

Да

24.1%

Нет

75.9%

Проголосовало: 10750

Подключение розетки Legrand

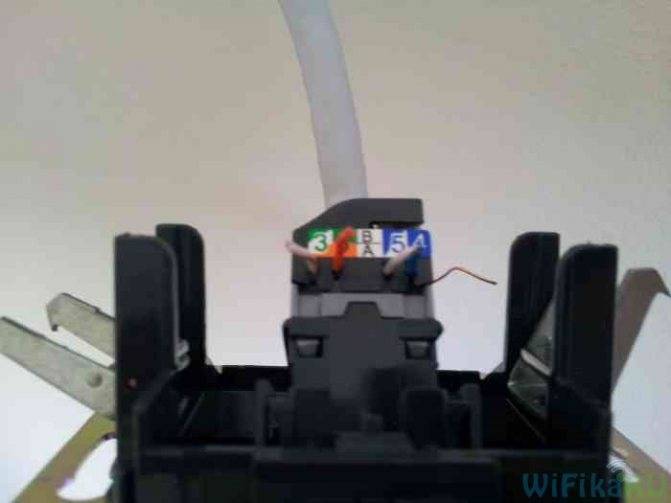

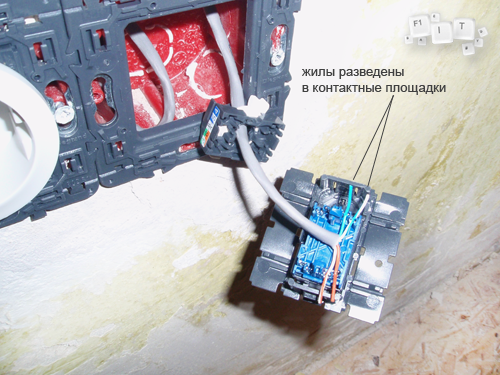

После того, как сняли верхнюю часть вставляем наш сетевой кабель со стороны белой защелки — так, чтобы оплетка заходила внутрь нее для предотвращения перегиба цветных проводков. Теперь внимательно смотрим на эту серенькую коробочку. В ней имеются специальные желобки для этих кабелечков, а на внешней стороне — цветовые и цифровые обозначения, в какой из них какого цвета провод должен быть закреплен. Путаницу для новичков вводит тот факт, что в этих цветовых обозначениях производитель постарался совместить и тип «А», и тип «B». Оба эти типа с нумерацией цветов продемонстрированы на картинке инструкции выше. Так вот, легче будет ориентироваться, совместив номера проводков, обозначенных на коннекторе с номерами ячеек на этой коробочке для обжима розетки.

При этом нужно выбрать именно тот тип, которым были или будут обжаты противоположные концы кабелей с коннекторами, которые будут подключаться к роутеру, то есть оба конца должны иметь один и тот же тип обжима — либо А, либо В.

Подключение розетки Legrand

Определились с типом и после этого раскладываем цвета по номерам на розетке

Хочу обратить внимание, что в официальной инструкции допущена ошибка — на картинке коричневый и бело-коричневый перепутаны местами по отношению к реальной расцветке розетки

Подключение розетки Legrand

Далее берем коробочку с вставленными проводками и легко насаживаем на основание крепления — при этом помним, что синие цвета смотрят у нас в сторону возвышения. И закручиваем защелку до щелчка — при этом острые контактные пластинки прорезают оплетку и проводки соединяются с контактными жилами на внешнем разъеме розетки. Здесь нужно отметить, что происходит это не всегда корректно — у меня были случаи, когда оплетка не прорезалась и один из проводов не имел контакта, в результате чего не работала связь между ПК и роутером.

Для того, чтобы определить это надо «прозвонить» каждый контакт на предмет прохождения электрического сигнала между двумя концами кабеля. Сделать это можно либо при помощи универсального прибора, которым пользуются все электрики. Либо при помощи специального тестера для проверки интернет-соединений — я такой себе заказывал из Китая и показывал его Вам в видеообзоре. при этом для подключения к прибору розетки воспользуйтесь заведомо рабочим патчкородом, например, который шел в комплекте с роутером.

Если все работает, то можно закреплять интернет-розетку RJ-45 в подрозетнике и установить внешнюю декоративную рамку. Вот и все — оказывается, это не так уж сложно. На закуску смотрим видео о том, как протестировать работоспособность кабелей.

Подключение телевизионной розетки

Телевизионная розетка фирмы Legrand представлена на фото ниже:

Подключение розетки Legrand

Вид с обратной стороны:

Подключение розетки Legrand

1. Для подключения кабеля к розетке необходимо выкрутить болт и открыть металлическую крышку:

Подключение розетки Legrand

Пластиковый корпус ТВ-розетки необходимо снять до монтажа, потому что он перекрывает отверстия для болтов. На некоторых фото ниже розетка в корпусе, т.к. там целью является показать, что и куда подключаем

2. Затем ослабляем болт, который необходим для фиксации внутреннего проводника (медной жилы)

Подключение розетки Legrand

3. Медный стержень ТВ-кабеля нужно вставить в отверстие слева, а проволочная обмотка (экран) должна соприкасаться с корпусом, я обмотал её вокруг изоляции кабеля (см. фото ниже):

Подключение розетки Legrand

4. Закрываем крышку и закручиваем оба болта:

Подключение розетки Legrand

5. Теперь, когда розетка подключена к ТВ-кабелю, устанавливаем её в подрозетник и фиксируем. Закручиваем болты фиксаторов розетки, а также болты подрозетника:

Подключение розетки Legrand

6. Устанавливаем пластиковый корпус ТВ-розетки

Подключение розетки Legrand

7. ТВ-розетка готова к эксплуатации:

Подключение розетки Legrand

Теперь, когда телевизионная розетка установлена, нужно подготовить кабель для её соединения с телевизором.

Какие они бывают

Подключение розетки Legrand Все электророзетки Легранд, как, впрочем, и их аналоги от других производителей, разделяются на два типа, с винтовыми зажимами и без оных. С точки зрения функциональности различий между ними нет, но есть кое-какие нюансы в монтаже и дальнейшем их обслуживании в случае необходимости.

  • Электрические розетки с винтовыми зажимами несколько менее современны, но всё равно удобны в эксплуатации. Они оборудованы клеммами, между которыми зажимаются провода, и проделать эту операцию очень просто. Применять их можно как с медными, так и с алюминиевыми проводами. Но плотно зажатые алюминиевые провода под воздействием нагрева со временем могут слегка деформироваться в зоне зажима, в результате чего может пропасть контакт. Винтовые зажимы позволяют легко и просто решить эту проблему в два счёта, попросту подкрутив клеммы.
  • Безвинтовые электророзетки стоят несколько дороже, но они оборудованы особыми автоматическими клеммами, имеющими форму загнутого зуба. Особенность их заключается в том, что в случае деформации провода из-за воздействия высокой температуры и давления они автоматически поджимаются, не позволяя контакту пропасть. Установив подобные розетки, Вы избавитесь от необходимости периодически подтягивать клеммы вручную (правила безопасности рекомендуют проделывать эту операцию не реже, чем раз в полгода) раз и навсегда.
Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Светильники в земле
Подключение розетки Legrand
