как пользоваться осциллографом

Содержание

Типы осциллографов

Электронно-лучевые осциллографы подразделяются на:

  • Аналоговые;
  • Цифровые;
  • Аналоговые с цифровой обработкой сигнала.

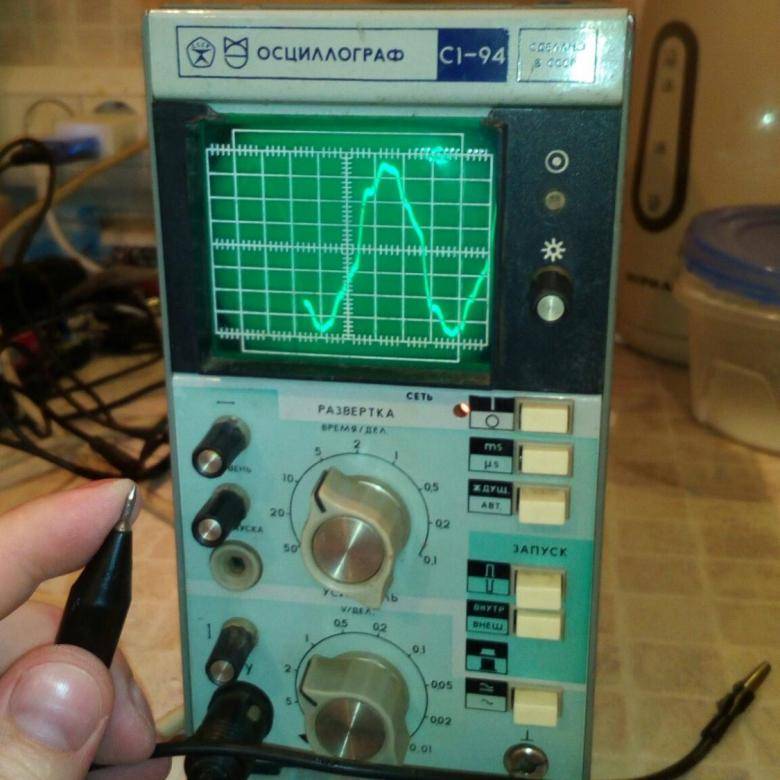

Аналоговые осциллографы

Сначала, очевидно, появились аналоговые осциллографы, ведь для работы устройства использовались аналоговые детали. Они подавали вполне точное изображение формы сигнала. Однако замерять амплитуды и частоты совсем не могли. При определении этих характеристик создавалась нелинейность. Она создавалась из-за искажений, которые вносил входной тракт, и движения электронного луча вкупе с этим. Получаемые данные можно было использовать только для оценочного измерения. А наблюдение было возможно только в случае периодического сигнала.

С появлением ЭЛТ стало возможным организовать память на одно движение луча горизонтальной развёртки. Чтобы оценивать помехи импульсов и однократные сигналы, это было необходимо.

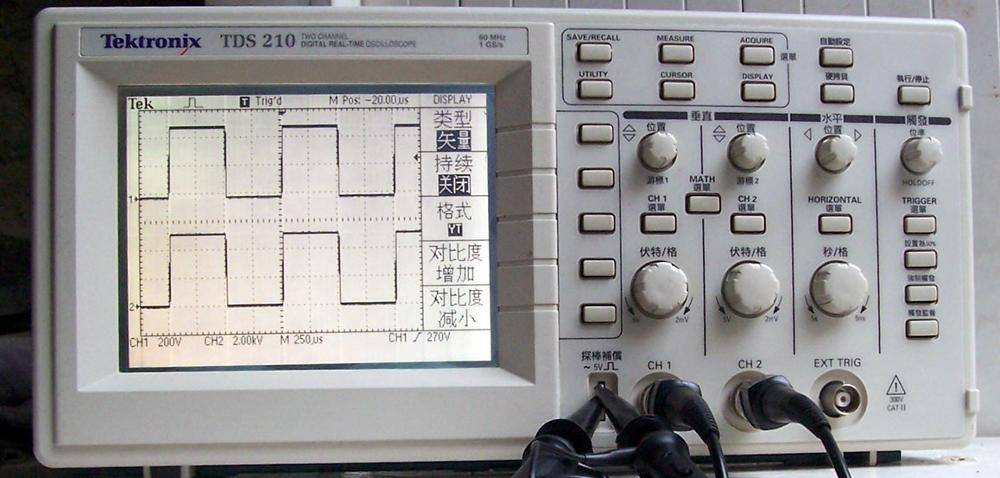

Цифровые осциллографы

Современные цифровые осциллографы имеют куда более широкие возможности. В них цифровой тракт обработки сигнала подаётся после входных цепей осциллографа на аналого-цифровой преобразователь. Этот алгоритм позволяет проводить самые точные измерения параметров, таких как частота следования, длительность импульсов, напряжение. А используя запоминающее устройство (USB-осциллограф), можно запоминать любые участки формы сигналов без специального оборудования.

Цифровые осциллографы бывают двух видов. Разделены они были по принципу использования тракта. У одних он был дополнением к аналоговым измерениям, у вторых – использовался для формирования изображения.

Устройства первого типа не отличаются от аналоговых, имея дополнительную опцию для измерения. Вторые же максимально сходны с цифровыми, имея отличие только в отображении информации.

Современные осциллографы для отображения информация используют жидкокристаллические дисплеи. Кроме формы сигнала на нём отображаются все параметры, которые устройство замеряет:

  • Среднее напряжение;
  • Амплитудное напряжение;
  • Фазовые сдвиги;
  • Длительность импульсов;
  • Длительность спада импульсов;
  • Длительность фронта.

Благодаря такому набору способностей один прибор может заменить большую часть других измерительных устройств.

Как ещё несколько полезных качеств цифровых осциллографов можно отметить:

  • Большие возможности для запоминания изображений;
  • Запоминание параметров сигналов в разные участки времени;
  • Хранение информации;
  • Вывод информации для печати;
  • Передача информации на внешний носитель.

Получение осциллограмм давления

Следующая без преувеличения сказать уникальная возможность, которую дает диагносту мотортестер, это получение и анализ осциллограмм давления. Для выполнения диагностических процедур в комплект мотортестера входят датчики, предназначенные для измерения давления.

Существует несколько разновидностей таких датчиков, задуманных для применения в разных ситуациях:

  • датчик для измерения давления до ±1 Атм. Он применяется для получения осциллограммы давления во впускном коллекторе и в картере двигателя;
  • датчик для измерения давления до ±5..16 Атм. Используется при снятии осциллограммы давления в цилиндрах двигателя без воспламенения;
  • датчик для измерения давления до ±100 Атм. Предназначен для работы с дизельными двигателями.

Рассмотрим примеры методик применения датчика ±1 Атм

Давление во впускном коллекторе

Его осциллограмму можно снимать как на холостом ходу, так и при прокрутке стартером без запуска двигателя. Осциллограмма давления во впускном коллекторе, полученная на холостом ходу, очень сильно зависит от конструкции впускного тракта и значительно различается у двигателей разных моделей.

Существующие методики ее анализа весьма спорны, не признаны подавляющим большинством диагностов и не во всех случаях позволяют сделать достоверные выводы. Поэтому здесь они рассматриваться не будут. Сказанное не означает, что снимать и анализировать осциллограмму давления во впускном коллекторе при работе двигателя невозможно; автор считает допустимыми любые эксперименты и наработку диагностами собственного опыта.

С другой стороны, методика анализа осциллограммы давления, снятой при прокрутке стартером двигателя без запуска, достаточно достоверна, опробована на многих автомобилях и вполне применима. Во всяком случае, она успешно работает на двигателях автомобилей ВАЗ и большинства иномарок.

Для получения осциллограммы необходимо подключить датчик давления ±1 Атм к впускному коллектору двигателя, используя подходящий отрезок вакуумного шланга. Синхронизацию можно не использовать, включив режим самописца, а можно и подключить датчик первого цилиндра к соответствующему проводу.

Далее нужно заблокировать запуск двигателя, отключив топливные форсунки (в случае синхронизации по высоковольтному импульсу первого цилиндра) или систему зажигания, и, запустив съем осциллограммы, прокрутить двигатель стартером. Цель методики — проверка правильности установки фаз газораспределения и контроль состояния клапанного механизма.

Если фазы установлены верно, осциллограмма давления во впускном коллекторе имеет форму, близкую к синусоиде. Углы наклона к горизонтали переднего и заднего фронтов на глаз одинаковы, пики давления находятся примерно на одном уровне, осциллограмма гладкая и не имеет шумов:

Если фазы газораспределения установлены неверно вследствие ошибой установки ремня или цепи ГРМ, то осциллограмма приобретает пилообразную форму. Передний и задний фронты имеют визуально заметную разницу в углах наклона к горизонтали:

Заметные шумы в верхней части синусоиды означают, что впускные клапаны закоксованы настолько, что нагар на тарелке клапанов препятствует эффективному наполнению цилиндров топливно-воздушной смесью:

Осциллограмма подобного вида указывает на нарушения в работе клапанного механизма, связанные с неправильной регулировкой тепловых зазоров или на неисправность гидрокомпенсаторов:

Работа с измерителем

Перед тем как воспользоваться осциллографом, выполняется калибровка. Для этого измерительные щупы подключаются к входу усилителя (отклонение луча в вертикальной плоскости) и общему выводу, обозначаемому как земля. В случае если используется ЭЛТ, после включения необходимо подождать некоторое время для прогрева экрана. Затем понадобится пройти следующие этапы:

  1. Регулятор установки времени выставляется на деление, соответствующее 1 мс/дел.
  2. Ручка «Вольт/деление» переключается в положение 0,5 В/дел.
  3. Контроль синхроимпульсов переводится в режим «авто». Если такое положение не предусмотрено, то выбирается внутренняя синхронизация и устанавливается тип сигнала — переменный.
  4. Вращая регуляторы положения луча (вверх/вниз и вправо/влево), устанавливают режим «Авто» или просто добиваются появления луча на экране.
  5. Переключатель вида сигнала переводится в позицию GND (земля).
  6. Общий щуп соединяется со специальным контактом заземления корпуса устройства. Если в осциллографе такого контакта нет, то зажим щупа одевается на любую неизолированную металлическую часть корпуса.
  7. Переключатель «Тип сигнала» переводится в нейтральное положение для подключения вывода к земле. Если же такого переключателя нет, то щупы замыкаются друг с другом.
  8. Ручками вертикальной и горизонтальной настройки добиваются установки луча на середину экрана.
  9. Если устройство имеет переключатель «Тип сигнала», то он устанавливается в положение замера постоянной формы или щуп просто отсоединяется от гнезда заземления.
  10. Переключением масштаба «Вольт/деление» добиваются разворачивания сигнала на весь экран, что повышает точность наблюдений.
  11. С помощью измерительных проводов приступают к нужным исследованиям, подстраивая в случае необходимости масштаб «Вольт/деление».

Таким образом, использование осциллографа, позволяет осуществлять операции по настройке и ремонту сложных приборов, которые с помощью тестера выполнить невозможно. Работа на современном устройстве не намного сложнее измерений, проводимых мультиметром.

Как проводятся измерения

Продолжаем описывать, как пользоваться цифровым осциллографом или аналоговым

Важно отметить, что у них у всех есть недостаток. Стоит упомянуть одну особенность – все измерения осуществляются визуально, поэтому имеется риск того, что погрешность окажется высокой. Также следует учитывать тот факт, что напряжения развертки обладают крайне малой линейностью, что приводит к погрешности измерений сдвига фаз или частоты примерно на 5%

Чтобы минимизировать эти погрешности, требуется выполнить одно простое условие – график должен занимать примерно 90% площади экрана. Когда проводятся измерения частоты и напряжения (имеется временной интервал), следует регуляторы корректировки усиления сигнала на входе и скорости развертки выставить в крайние правые положения. Стоит заметить одну особенность: так как пользоваться цифровым осциллографом может даже новичок, приборы с электронно-лучевой трубкой потеряли актуальность

Популярные статьи  прямое и обратное включение диода

Также следует учитывать тот факт, что напряжения развертки обладают крайне малой линейностью, что приводит к погрешности измерений сдвига фаз или частоты примерно на 5%. Чтобы минимизировать эти погрешности, требуется выполнить одно простое условие – график должен занимать примерно 90% площади экрана. Когда проводятся измерения частоты и напряжения (имеется временной интервал), следует регуляторы корректировки усиления сигнала на входе и скорости развертки выставить в крайние правые положения. Стоит заметить одну особенность: так как пользоваться цифровым осциллографом может даже новичок, приборы с электронно-лучевой трубкой потеряли актуальность.

Как измерить частоту

При помощи осциллографа можно провести измерения временных интервалов, в частности, периода сигнала. Вы понимаете, что частота любого сигнала всегда пропорциональна периоду. Измерение периода можно провести в любой области осциллограммы. Но удобнее и точнее провести замер в тех точках, в которых график пересекается с горизонтальной осью. Следовательно, перед началом измерений обязательно установите развертку четко на горизонтальную линию, расположенную по центру. Так как пользоваться портативным цифровым осциллографом намного проще, нежели аналоговым, последние давно канули в лету и редко используются для измерений.

Далее, используя рукоятку, обозначенную горизонтальной двунаправленной стрелкой, необходимо сместить начало периода с крайней левой линией на экране. После вычисления периода сигнала можно, используя простую формулу, рассчитать частоту. Для этого нужно единицу разделить на вычисленный ранее период. Точность измерений бывает различной. Чтобы увеличить ее, необходимо как можно сильнее растягивать график по горизонтали.

Обратите внимание на одну закономерность: при увеличении периода уменьшается частота (пропорция ведь обратная). И наоборот – при уменьшении периода происходит увеличение частоты. Низкое значение погрешности – это когда она составляет менее 1 процента

Но такую высокую точность не каждый осциллограф способен обеспечить. Только на цифровых, в которых линейная развертка, можно получить такие точные измерения

Низкое значение погрешности – это когда она составляет менее 1 процента. Но такую высокую точность не каждый осциллограф способен обеспечить. Только на цифровых, в которых линейная развертка, можно получить такие точные измерения.

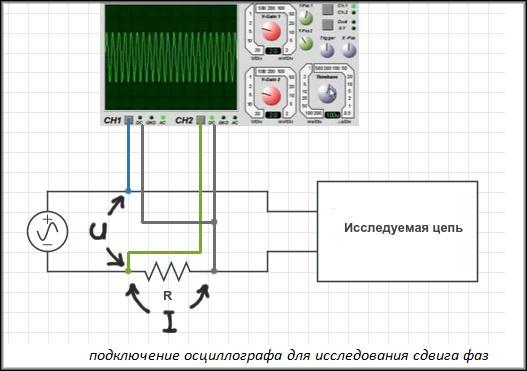

Измеряем сдвиг фаз

Иногда бывает, что фазы напряжения и тока расходятся (при проходе через конденсаторы, индуктивность). С двухканальным O-scope возможно посмотреть уровень различий.

как пользоваться осциллографом

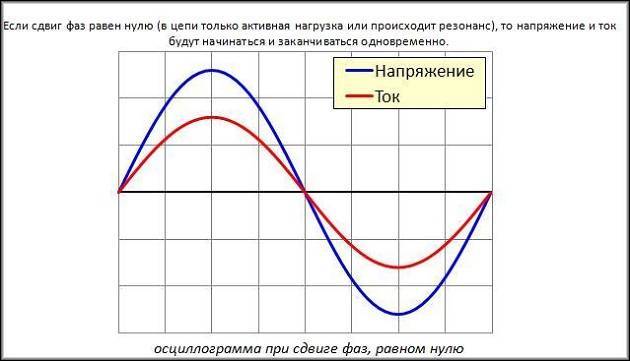

Сдвиг фаз покажет два процесса в движении, их положение с колебаниями. Измеряют не в ед. времени (горизонталь), а в долях промежутка сигнала (ед. угла). Одинаковому взаимному размещению сигналов соответствует такой же сдвиг, и он не зависит от периода и частоты. Поэтому измерения достовернее при максимальном растяжении периодов на мониторе.

Порядок действий

как пользоваться осциллографом

Этапы (модель С1-83):

  1. Крутилками со стрелками 2 каналов (по вертикали) развертку ставят на центральную линию (сигнал на входе отсутствует).
  2. Усил. (вертикаль) на первом канале устанавливают (ступени и плавно) большую амплитуду, на втором — делают ее меньшей.
  3. Скор. разв. настраивают, чтобы на табло поместился 1 определенный промежуток.
  4. Уровнем синхронизации выставляют старт графика с временной линии (развертки, т. А), а селектором с горизонтальной чертой с двумя стрелками — чтобы с крайней левой грани экрана (т. А);
  5. Скор. разв. (ступени и плавно) добиваются финиша графика на крайней правой вертикальной грани.
  6. Повторяют описанное, растягивая диаграмму на весь монитор, стартовая и финишная точка должны совпадать с полосой развертки.
  7. Определяют опережение, угол сдвига (φ) зависит от этого. Ниже на первом рис., ток отстает его старт позже (т. А и Б). На соседнем рисунке (б) он первый, его старт не показывается, поэтому смотрят на финиш первого полупериода: первым к 0 придет диаграмма, начавшаяся раньше (отметка Г подходит быстрее В).

φ — модуль угла, промежуток между начальной и финишной точками периода. Далее, φ узнаем по правилу: 1 промежуток любого колебания = 360° (это стабильная пропорция).

как пользоваться осциллографом

как пользоваться осциллографом

Замеры возможны и по концам периодов (Д и Е), но в правом сегменте монитора линейность плохая, вероятность погрешностей увеличивается.

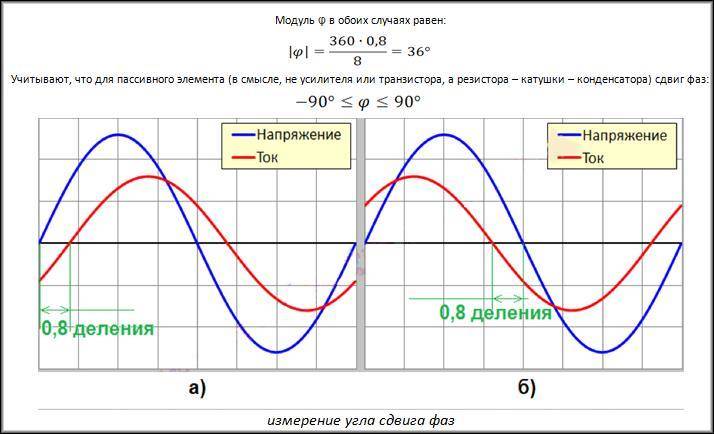

Пример исчисления с графической иллюстрацией:

как пользоваться осциллографом

как пользоваться осциллографом

Что такое осциллограф

Осциллограф позволяет визуально изучать характеристики сложных сигналов, рассчитывать временные и амплитудные параметры. Аналоговые модели отображают данные в реальном времени, современные цифровые позволяют архивировать информацию и проводить ее анализ. Для сравнения сигналов применяют устройства с несколькими информационными входами. В зависимости от решаемых задач, встречаются модификации в виде приставок к компьютеру или комбинированные с другой измерительной аппаратурой.

Краткая история

История осциллографа насчитывает уже 100 с лишним лет. В разное время над усовершенствованием прибора работали такие известные люди как Адре Блондель, Роберт Андреевич Колли, Уильям Крукс, Карл Браун, И. Ценнек, А. Венельт, Леонид Исаакович Мандельштам и многие другие.

Кстати, а вы знали, что первое подобие осциллографа создали в Российской Империи? Это сделал В 1885 году русский физик Роберт Колли. Прибор назывался осциллометр. Осциллографы того времени сильно отличались от тех, что используются сейчас!

Это интересно: Замена вводного кабеля в квартире и частном доме — инструкция

Подключение прибора

Для подключения осциллографа к исследуемой электрической цепи прибор комплектуется коаксиальным кабелем со щупом, содержащим «земляной» вывод. Оснащенный, как правило, зажимом типа «крокодил». А также сигнальный провод («фаза»), обычно с игольчатым контактом, позволяющим воткнуться в контактную площадку маленького размера.

Щупы могут быть сменными. Помимо стандартных, популярны аттенюаторные щупы, содержащие дополнительный резистор большого сопротивления. Он нужен для ослабления входного сигнала и расширения возможностей по измерению высоких напряжений без риска сжечь входной усилитель.

Дополнительные возможности и советы

Осциллографы могут быть двулучевыми. Двулучевые осциллографы необходимы для построения изображений большего количества сигналов. Эти устройства имеют в своей комплектации специальную ЭЛТ с двумя лучами. Конструкция её состоит из стеклянной колбы, в которой есть две системы отклоняющихся пластин, независимые друг от друга.

Один сигнал выбирают главным, по нему синхронизируют осциллограф и относительно главного сигнала наблюдают за остальными. Для увеличения входного диапазона используются входные делители 1:10 или 1:100, поднимающие верхнее допустимое значение до 10 или 100 раз. Это нужно учитывать в дальнейших расчётах, чтобы не допустить ошибки. Наличие входного делителя при этом увеличивает и входное сопротивление.

Цифровые осциллографы не требуют подсчёта амплитуд и частот вручную. Эти значения выводятся на экран. Более того, изображение можно занести в память и распечатать.

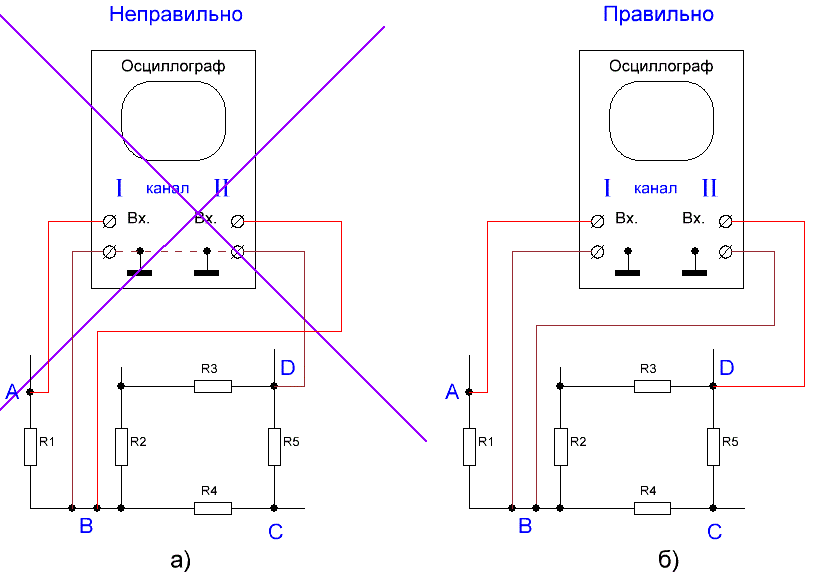

Когда нет дополнительных входов Y, для определения фазовых сдвигов нужен осциллограф с входом Х, у которого отключён внутренний генератор развёртки. Тогда, подавая колебания на эти входы, фазы и частоты можно сравнивать по «фигурам Лиссажу».

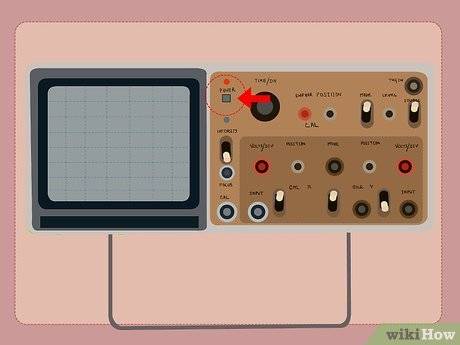

Органы управления на передней панели

Как правило, для управления осциллографом используются регуляторы и клавиши на передней панели. В дополнение к органам управления на передней панели многие современные высокопроизводительные осциллографы теперь оснащаются операционными системами, в результате чего они ведут себя как компьютеры. Вы можете подключить к осциллографу мышь и клавиатуру и использовать их для настройки органов управления с помощью выпадающих меню и кнопок на дисплее. Кроме того, некоторые осциллографы имеют сенсорные экраны, поэтому для доступа к меню вы можете использовать стилус или прикосновение пальцами.

Перед началом измерений…

Когда вы приступаете к работе с осциллографом, прежде всего проверьте, что используемый входной канал включен. Для установки осциллографа в исходное состояние по умолчанию нажмите клавишу (Настройки по умолчанию), если она есть. Затем, при ее наличии, нажмите клавишу (Автоматическое масштабирование). Это позволяет автоматически настроить вертикальный и горизонтальный масштаб, так, чтобы сигнал отображался на дисплее наилучшим образом. Эти настройки могут рассматриваться в качестве отправной точки, и в них затем можно вносить необходимые изменения. Если сигнал вдруг будет потерян, или возникнут проблемы с отображением сигнала, рекомендуется повторить эти шаги. Передние панели большинства осциллографов включают, по крайней мере, четыре основных блока: органы управления системами вертикального и горизонтального отклонения, органы управления системой запуска и органы управления входными каналами.

Популярные статьи  Гильзы для опрессовки проводов

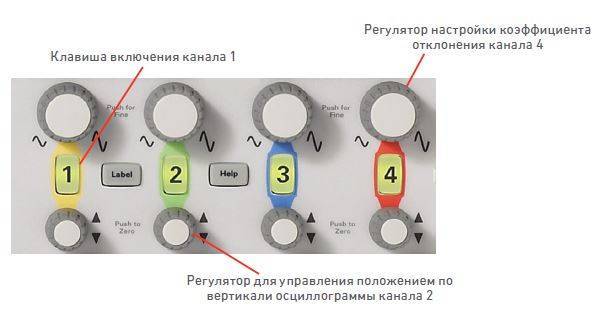

Органы управления системой вертикального отклонения

Органы управления системой вертикального отклонения осциллографа обычно объединяются в блок, который обозначен как «Vertical». Эти элементы позволяют настраивать параметры отображения сигнала по вертикальной оси дисплея. Так, например, среди них есть регуляторы, с помощью которых задается число вольт на деление (коэффициент отклонения) по оси Y сетки экрана. Вы можете растягивать осциллограмму по вертикали, уменьшая значение коэффициента отклонения, или, наоборот, сжимать ее, увеличивая эту величину. Кроме того, в блок «Vertical» входят органы управления положением (смещением) сигнала по вертикали. Эти регуляторы позволяют просто перемещать всю осциллограмму вверх или вниз по дисплею. На рисунке 7 показан блок органов управления системой вертикального отклонения осциллографа Keysight серии InfiniiVision 2000 Х.

как пользоваться осциллографом

Рис. 8. Блок органов управления системой вертикального отклонения осциллографа Keysight серии InfiniiVision 2000 X

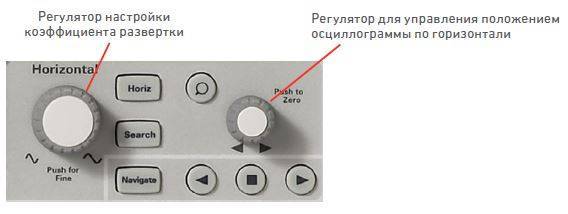

Органы управления системой горизонтального отклонения

Органы управления системой горизонтального отклонения на передней панели осциллографа обычно объединяются в блок, который обозначен как «Horizontal». Эти органы управления обеспечивают настройку горизонтального масштаба осциллограммы. Один из элементов этого блока позволяет задавать масштаб по оси X — число секунд на деление (или коэффициент развертки). Уменьшая величину коэффициента развертки, вы можете уменьшить интервал времени, отображаемый на экране. Еще один регулятор этого блока предназначен для управления положением (смещением) осциллограммы по горизонтали. Он позволяет перемещать осциллограмму по экрану слева направо и наоборот точно в нужное положение. На рисунке 9 показан блок органов управления системой горизонтального отклонения осциллографа Keysight серии InfiniiVision 2000 Х.

как пользоваться осциллографом

Рис. 9. Блок органов управления системой горизонтального отклонения осциллографа  Keysight серии InfiniiVision 2000 X

Органы управления

На передней панели любого осциллографа находятся:

  • регулировка яркости экрана;
  • управление фокусом изображения;
  • смещение по горизонтали;
  • смещение по вертикали;
  • регулятор шкалы развертки;
  • регулятор входного делителя;
  • вход исследуемого сигнала;
  • вход для внешней синхронизации;
  • клемма заземления:
  • кнопка управления входом (открытый/закрытый);
  • управление синхронизацией.

как пользоваться осциллографом
Передняя панель одноканального осциллографа

Все вышеперечисленное присутствует у любого однолучевого прибора, для многоканальных устройств количество органов управления растет пропорционально количеству каналов, в зависимости от модели могут быть добавлены новые функции. Цифровые модели имеют аналогичное управление, которое дополнено возможностью проводить математические расчеты и анализ осциллограмм.

Основные параметры осциллографа

Осциллограф имеет ряд характеристик, которые помогают лучше определить его области применения.

Сопротивление входа

Большинство осциллографов имеют сопротивление входа 1 МОм. Это нужно для того, что вход самого устройства не искажал схему. Для этого его сопротивление должно быть достаточно большим.

Верхняя граница частоты исследуемого сигнала

Это тоже очень важный параметр. Сейчас осциллографы могут работать с колебаниями частот в гигагерцах. И имеется в виду не только частота сигнала, но так же длительность его фронта и спад определённых импульсов. Другими словами, время измерения амплитуды.

Особенно это полезно при исследовании сигналов, не обладающих формой синусоида. В сигнале больше гармонических составляющих с большой частотой, когда форма сигнала близится к прямоугольной. И входные цепи должны быть рассчитаны на такие частоты. Иначе задняя и передняя стенки импульсов на изображении будут искажены.  Форма импульса не будет соответствовать действительности, хотя частота будет верной.

Здесь важно учесть, что при исследовании прямоугольных колебаний максимально допустимая частота осциллографа должна превосходить частоту сигнала в несколько раз

Допустимые значения уровня

Понятно, что колебания малого уровня едва ли вызовут отклонения пучка электронно-лучевой трубки. Да и выйти из границ допустимых пределов разрешающей способности аналого-цифрового преобразователя частот тоже. Высокие значения в свою очередь могут вызвать множество реакций, от искажений изображения до выведения из строя входных цепей всего устройства.

Настройка

Современные осциллографы не требуют какой-либо настройки перед использованием, но тем не менее в большинстве осциллографов встроен прибор калибровки (Калибратор). Назначение этого прибора — формировать контрольный сигнал с заведомо известными и стабильными параметрами

Обычно такой сигнал имеет форму прямоугольных импульсов с амплитудой 1 Вольт, частотой 1кГц и скважностью 50% (параметры обычно указаны рядом с выходом сигнала калибратора). В любой момент пользователь осциллографа может подключить измерительный щуп прибора к выходу калибратора, и убедиться, что на экране осциллографа виден сигнал с указанными параметрами. В случае, если сигнал отличается от указанного на калибраторе, что скорее характерно для аналоговых осциллографов, то с помощью подстроечной отвертки пользователь может скорректировать входные характеристики щупа или усилители осциллографа таким образом, чтобы сигнал соответствовал данным калибратора

Стоит отметить, что современные цифровые осциллографы не имеют подстроечных элементов по причине использования цифровой обработки сигнала, но имеют автоматическую настройку по калибратору, когда через меню осциллографа вызывается специальная утилита, которая вносит поправочные коэффициенты в математический блок осциллографа и тем самым настраивает осциллограф на корректное отображение сигналов.

В случае, если сигнал отличается от указанного на калибраторе, что скорее характерно для аналоговых осциллографов, то с помощью подстроечной отвертки пользователь может скорректировать входные характеристики щупа или усилители осциллографа таким образом, чтобы сигнал соответствовал данным калибратора. Стоит отметить, что современные цифровые осциллографы не имеют подстроечных элементов по причине использования цифровой обработки сигнала, но имеют автоматическую настройку по калибратору, когда через меню осциллографа вызывается специальная утилита, которая вносит поправочные коэффициенты в математический блок осциллографа и тем самым настраивает осциллограф на корректное отображение сигналов.

Как правильно настроить осциллограф?

Способы усиления сигнала

Осциллографы любого типа и марки оснащены регулятором сигнала, посредством которого изменяется масштаб выводящегося на экран изображения. Например, если задать масштаб напряжения 1 В на 1 клетку и выстроить экран высотой в 10 клеток, то сигнал, передающий напряжение в 30 В будет не заметен. И в обратном случае — для того, чтобы просмотреть осциллограмму низкого напряжения, требуется увеличение масштаба.

Принцип работы регулятора развертки

Принцип работы регулятора развертки аналогичен функции регулятора напряжения, только действия он производит с горизонтальной осью — осью времени, изменяя число миллисекунд, приходящихся на одну клетку. При уменьшении значения развертки имеется возможность более подробного изучения малых участков выведенного на экран сигнала.

Для анализа цикличности сигнала величину развертки необходимо увеличить. Сигнал на экране «развернется» и теперь появится возможность с его помощью определить значения частоты, типа и других параметров.

Блок управления параметрами синхронизации

Осциллограмма выводится на экран до тех пор, пока последний не закончится, после картинка начинается по новой. Так как график показывается с высокой скоростью, то экран показывает изображение в движении либо что-то непонятное. Причина этого достаточно просто: новые линии накладываются на уже показанные старые с неизбежным смещением и по вертикальной, и по горизонтальной оси.

Для устранения непонятных входных сигналов и служит блок управления параметрами синхронизации. Таким образом, если принять напряжение синхронизации за 0 В при изучении синусоидального сигнала, то его отрисовка будет представлена, начиная именно с этого значения напряжения, а закончится только тогда, когда закончится экран. После этого отрисовка будет повторять прошедший путь только с очередного «нуля», показывая стабильную и ровную картинку. При этом все изменения напряжения станут четкими и сразу заметными.

В простейшем виде блок синхронизации оснащен двумя регулирующими элементами. Первый из них служит для изменения настроек стартового напряжения, второй — для выбора типа запуска. Посредством второго переключателя имеется возможность задания важнейшего параметра: будет ли картинка начинаться при падении синусоиды до 0 В, либо наоборот, при ее возрастании до нуля. В большинстве типов отечественных осциллографов позиции регуляторов называются «Фронт» и «Спад».

Популярные статьи  Антирезонансные трансформаторы напряжения

Электрическая схема аппаратной части осциллографа.

На чертеже изображена аппаратная часть осциллографа – «Адаптер».

Для постройки двухканального осциллографа придётся продублировать эту схему. Второй канал может пригодиться для сравнения двух сигналов или для подключения внешней синхронизации. Последнее предусмотрено в «AudioTester-е».

Резисторы R1, R2, R3 и Rвх. – делитель напряжения (аттенюатор).

Номиналы резисторов R2 и R3 зависят от применяемого виртуального осциллографа, а точнее от используемых им шкал. Но, так как у «AudioTester-а» цена деления кратна 1, 2 и 5-ти, а у «Авангард-а» встроенный вольтметр имеет всего две шкалы, связанных между собой коэффициентом 1:20, то использование адаптера, собранного по приведённой схеме не должно доставлять неудобств в обоих случаях.

Входное сопротивление аттенюатора около 1-го мегома. По-хорошему, это значение должно бы быть постоянным, но конструкция делителя при этом бы серьёзно усложнилась.

Конденсаторы C1, C2 и C3 выравнивают амплитудно-частотную характеристику адаптера.

Стабилитроны VD1 и VD2 вместе с резисторами R1 защищают линейный вход аудиокарты от повреждения в случае случайного попадания высокого напряжения на вход адаптера, когда переключатель находится в положении 1:1.

Согласен с тем, что представленная схема не отличается изящностью. Однако это схемное решение позволяет самым простым способом достичь широкого диапазона измеряемых напряжений при использовании всего нескольких радиодеталей. Аттенюатор же, построенный по классической схеме, потребовал бы применения высокомегаомных резисторов, и его входное сопротивление менялось бы слишком значительно при переключении диапазонов, что ограничило бы применение стандартных осциллографических кабелей, рассчитанных на входной импеданс 1МОм.

Зачем нужен осциллограф

ЭлектроникаПечать

Часто, произнося это слово в присутствии человека, не связанного с радиоэлектроникой, мне начинало казаться, что я произнес какое-то очень завораживающее слово. В глазах собеседника сразу появлялось удивление и заинтересованность, и он начинал смотреть на меня как на какого-то мага или волшебника. Так что же это за прибор, который делает человека, занимающегося электроникой, фактически Гарри Поттером?

Основное предназначение осциллографа — изобразить форму измеряемого электрического сигнала (его напряжения), и он становится относительно простым в использовании прибором уже после первого с ним знакомства (хотя куча всяких ручек и кнопочек на нем может вогнать в ступор кого угодно). Фактически, осциллограф рисует нам двухмерный график зависимости напряжения от времени, где по горизонтальной оси X мы наблюдаем время, по вертикальной Y — напряжение. Или как еще говорят, осциллограф делает временную развертку сигнала. Интенсивность (или яркость) сигнала на дисплее можно представить в виде третьей оси Z.

Оси осциллографа

Итак, осциллограф — это измерительный прибор, который позволяет:

  • Определить временные параметры и значения напряжения сигнала (его амплитуду)
  • Замерив временные характеристики сигнала, можно вычислить его частоту
  • Наблюдать сдвиг фаз, который происходит при прохождении различных участков цепи
  • Наблюдать искажение сигнала, вносимые каким-то участком цепи
  • Можно выяснить постоянную (DC) и переменную (AC) составляющие сигнала
  • Можно выяснить соотношение сигнал/шум и является ли шум стационарным, или же он изменяется во времени

Еще раз повторюсь, что хотя мы и можем измерять некоторые из параметров исследуемого сигнала, его напряжение (амплитуду), частоту, сдвиг фаз, но именно форма сигнала зачастую позволяет понять процессы, происходящие в электрической цепи.

Рассмотрим пример осциллограммы электрического сигнала — это то, что показывает осциллограф.  Картинка идеализирована, работая с реальными приборами таких идеально ровных линий увидеть не получится (из-за чего это происходит я расскажу несколько позже).

Осциллограмма

В нашем случае мы наблюдаем периодический сигнал, у которого отсутствует постоянная составляющая (равна нулю), и мы имеем переменную составляющую в форме прямоугольных импульсов. Действующее (эффективное) значение напряжения (Vrms, среднеквадратичное значение) в данном частном случае совпало с амплитудой сигнала, хотя в общем случае, это не так (действующее значение будет меньше амплитудного). К слову, вольтметры измеряют именно действующее значение напряжения (простенький цифровой вольтметр показывает вообще некоторое средневыпрямленное значение, такое, что при измерении синусоидального сигнала оно равно действующему значению). Хотя есть вольтметры, измеряющие именно амплитудные (пиковые) значения сигналов, вне зависимости от формы сигнала (в них используются пиковые детекторы). К теме работы вольтметров, я обязательно еще вернусь в своих публикациях.

Глядя на полученную осциллограму, можно заметить, что мы имеем:

  • периодический сигнал прямоугольной формы
  • он принимает значения как положительной, так и отрицательной полярности (вольтметр просто показал бы какое-то число)
  • сигнал изменяется в пределах от -6В до +6В (чувствительность по вертикали 2В/деление)
  • длительность отрицательного полупериода равна длительности положительного полупериода

Не так уж и мало информации мы получили, глядя на экран осциллографа!

При помощи многоканального осциллографа можно одновременно наблюдать сигналы в различных точках схемы и смотреть, как они между собой соотносятся. Например, на входе и выходе усилителя. Мы можем посмотреть сигнал на входе и сигнал на выходе, выяснить какие искажения в форму сигнала вносит наш усилитель, как изменилась его амплитуда, какова временная задержа (сдвиг фаз). Как правило, увеличение количества входов осциллографа значительно сказывается на его стоимости. На практике, при разработке, отладке, настройке или ремонте цифровых и аналоговых устройств оптимальным, я считаю, наличие в своем арсенале двухканального осциллографа.

В ближайшее время я планирую рассказать о том, как выбрать подходящий для ваших задач осциллограф, на какие характеристики следует обращать внимание, как устроены различные типы осциллографов и покажу, как с этим чудо-прибором работать. Следите за новостями!. Как вы оцениваете эту публикацию? (86 голосов, средняя оценка: 4.65 из 5)
 Loading …

Как вы оцениваете эту публикацию? (86 голосов, средняя оценка: 4.65 из 5)
 Loading …

ИзмеренияОсциллограф

Работа с измерителем

Перед тем как воспользоваться осциллографом, выполняется калибровка. Для этого измерительные щупы подключаются к входу усилителя (отклонение луча в вертикальной плоскости) и общему выводу, обозначаемому как земля. В случае если используется ЭЛТ, после включения необходимо подождать некоторое время для прогрева экрана. Затем понадобится пройти следующие этапы:

  1. Регулятор установки времени выставляется на деление, соответствующее 1 мс/дел.
  2. Ручка «Вольт/деление» переключается в положение 0,5 В/дел.
  3. Контроль синхроимпульсов переводится в режим «авто». Если такое положение не предусмотрено, то выбирается внутренняя синхронизация и устанавливается тип сигнала — переменный.
  4. Вращая регуляторы положения луча (вверх/вниз и вправо/влево), устанавливают режим «Авто» или просто добиваются появления луча на экране.
  5. Переключатель вида сигнала переводится в позицию GND (земля).
  6. Общий щуп соединяется со специальным контактом заземления корпуса устройства. Если в осциллографе такого контакта нет, то зажим щупа одевается на любую неизолированную металлическую часть корпуса.
  7. Переключатель «Тип сигнала» переводится в нейтральное положение для подключения вывода к земле. Если же такого переключателя нет, то щупы замыкаются друг с другом.
  8. Ручками вертикальной и горизонтальной настройки добиваются установки луча на середину экрана.
  9. Если устройство имеет переключатель «Тип сигнала», то он устанавливается в положение замера постоянной формы или щуп просто отсоединяется от гнезда заземления.
  10. Переключением масштаба «Вольт/деление» добиваются разворачивания сигнала на весь экран, что повышает точность наблюдений.
  11. С помощью измерительных проводов приступают к нужным исследованиям, подстраивая в случае необходимости масштаб «Вольт/деление».

Таким образом, использование осциллографа, позволяет осуществлять операции по настройке и ремонту сложных приборов, которые с помощью тестера выполнить невозможно. Работа на современном устройстве не намного сложнее измерений, проводимых мультиметром.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Принцип работы светодиода
как работает светодиод
как пользоваться осциллографом
