Работа асинхронного двигателя в генераторном режиме

Содержание

Асинхронные генераторы, назначение, особенности, принцип работы

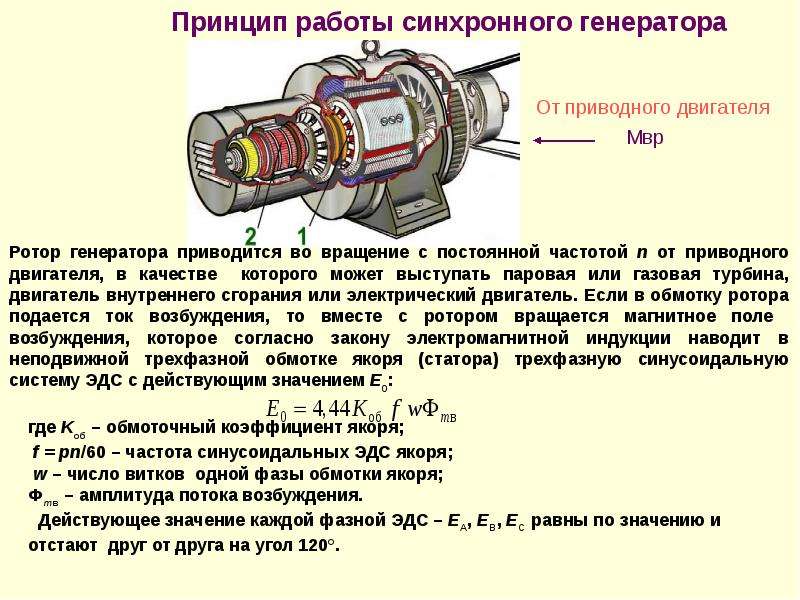

Трехфазные асинхронные машины как генераторы используются значительно реже, чем синхронные, так как имеют худшие экс-плуатационные характеристики. частота ЭДС асинхронных генераторов переменная (зависит от нагрузки), они имеют низкий коэф-фициент мощности и загружают сеть реактивным током. Кроме того, напряжение асинхронного генератора можно регулировать лишь изменением частоты вращения, что также влияет на частоту тока.

Как и все электрические машины общепромышленного применения, асинхронная машина обратима, т. е. может работать как в режиме двигателя, так и в режиме генератора.

Если S < 0, то машина будет работать в режиме генератора. Отрицательное скольжение обеспечивается, когда ротор вращается быстрее, чем поле (л2 > пх). Электромагнитная сила (электромагнитный момент) противодействует вращению ротора. Для обеспечения работы генератора необходимо передавать ротору мощность от внешнего источника энергии.Асинхронные генераторы используют на транспорте (кораблях, самолетах, тепловозах и др.). Они генерируют ЭДС неустановив-шейся частоты, однако имеют надежную конструкцию и работают со скоростными двигателями, имеющими частоту вращения до 12 000 об/мин. Такие энергетические установки обладают хорошими массово-габаритными характеристиками.

При автономной работе асинхронные генераторы потребляют индуктивную мощность. Для компенсации параллельно к обмоткам статора включают конденсаторы.Достаточно интересно использование асинхронных двигателей в генераторном режиме. Его используют для ограничения скорости вращения вала. Когда исполнительный механизм ускоряет движение, то переводом двигателя в режим генератора можно осуществить рекуперативное торможение, т. е. работу с возвращением энергии в сеть. Такой режим обеспечивается, например, при движении железнодорожного состава под уклон. Опытный машинист башенного крана может таким образом экономить достаточно большое количество электроэнергии, опуская грузы на стройплощадке.

Как подобрать электродвигатель

Чтобы исключить ошибки на стадии проекта необходимо уделить внимание конструкции приобретаемого двигателя, а также его электрическим характеристикам: потребляемой мощности, величине напряжения питания, числу оборотов ротора. Асинхронные машины обратимы

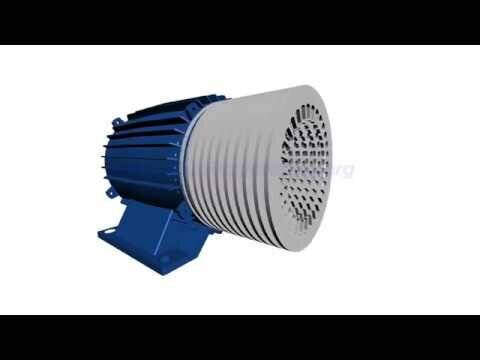

Асинхронные машины обратимы.

Они способны работать в режиме:

· электродвигателя, когда на них подается внешнее напряжение;

· или генератора, если их ротор вращает источник механической энергии, например, водяное либо ветряное колесо, двигатель внутреннего сгорания.

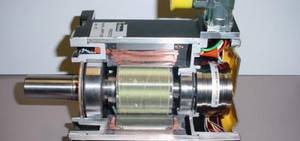

Обращаем внимание на заводскую табличку, конструкцию ротора и статора. Учитываем их особенности при создании генератора

Торможение противовключением

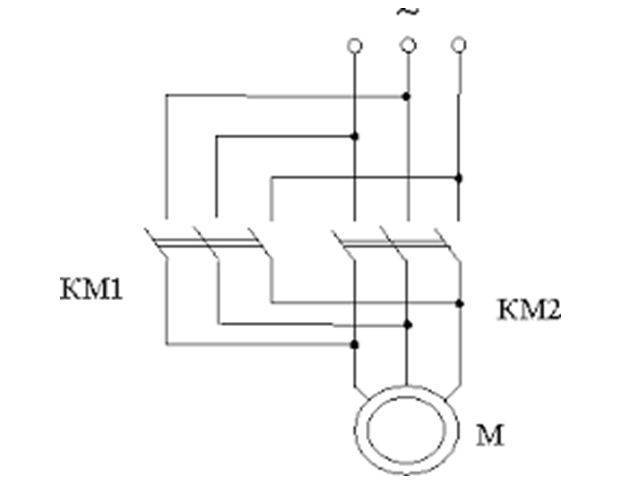

Схема торможения противовключением

На практике режим противовключения может быть организован несколькими разными способами. Классическим является использование пары магнитных пускателей, подключенных по реверсной схеме. В этом случае, быстрая остановка агрегата осуществляется за счет изменения положения фаз (противовключение).

Основной пускатель КМ2 производит отключение двигателя М от сети. После этого параллельный пускатель КМ1 опять включает двигатель, меняя при это крайние фазы местами, то есть заставляя его вращаться в обратную сторону. Чтобы не допустить чрезмерного перегрева в цепь может быть введено дополнительное сопротивление. Также схема противовключения может быть реализована, если двигатель использовать в качестве тормоза для груза.

Нюансы монтажа

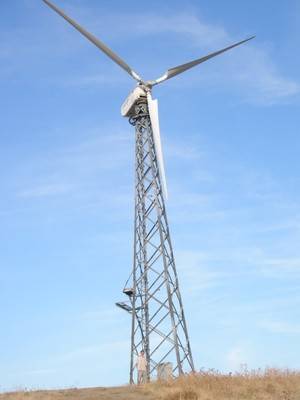

Как правило, для изготовления ветро генератора из асинхронного двигателя своими руками применяется ветряк с тремя лопастями, которые в диаметре достигают двух метров. Если увеличить количество лопастей или их длину, то улучшение характеристик не произойдёт. Перед тем как выбирать модификацию устройства, тип, характеристики, габариты, необходимо осуществить правильный расчёт.

Подключать к электросети каждый из приборов нужно в определённом порядке. Сначала идут аккумуляторы, а потом уже и ветрогенератор. Вращаться вал электромотора может либо горизонтально, либо вертикально. Как правило, устанавливают в вертикальном положении, это связано с конструктивными особенностями. Для обеспечения защиты от влаги генератор оборудуют прокладками или колпаком.

В качестве основного источника электрического питания дома устройство лучше не использовать. Такое тихоходное устройство следует устанавливать для страховки от ситуаций с перебоями в электричестве или для экономии семейного бюджета, поскольку счёт за централизованную подачу существенно уменьшается.

Перед установкой проводятся необходимые расчёты. В некоторых ситуациях могут возникнуть сложности с обработкой узлов асинхронного движка. Ветряк нельзя изготовить без соответствующих модулей, а также проведения предварительных испытаний устройства. Подключение такого оборудования осуществить невозможно.

СИБЭЛЕКТРОТЕХНИК

Система генератор — двигатель (Г—Д) из всех систем с электромашинными преобразователями получила наибольшее распространение в крановых электроприводах. Среди систем управления, обладающих высокими регулировочными свойствами, система Г—Д до недавнего времени являлась наиболее эффективной для обеспечения широкого диапазона регулирования при всех условиях нагрузки кранового электропривода. В крановом электроприводе сложилось несколько типовых решений, используемых, как правило, для крупных и ответственных установок, каковыми являются рудноугольные перегружатели, крупные монтажные краны, плавучие краны и т. д. В системе Г—Д регулируемое напряжение подводится к якорю двигателя постоянного тока от генератора. Двигатель имеет независимое возбуждение с регулируемым током возбуждения, в результате чего в системе осуществляется двухзонное регулирование частоты вращения- уменьшение частоты вращения путем уменьшения напряжения генератора и увеличение частоты вращения путем уменьшения тока возбуждения двигателя. Диапазон регулирования скорости может быть обеспечен в пределах до 20 : 1 без применения тахо- генераторов или иных устройств контроля частоты вращения. Электроприводом по системе Г—Д управляют путем изменения силы и направления тока возбуждения генератора. Применяют два типа систем управления:

с релейно-контакторным регулированием в цепях возбуждения;
с бесконтактным регулированием силы тока возбуждения с помощью магнитных усилителей или тиристорных регуляторов.

По способу питания главной цепи системы управления также имеют два исполнения:

с постоянно замкнутой главной цепью, когда якорь двигателя постоянно соединен с якорем генератора;
с коммутируемой главной цепью, когда от одного генератора поочередно могут получать питание несколько двигателей, отключаемых и подключаемых с помощью контакторов при отсутствии напряжения в генераторе.

Система Г—Д обладает хорошими регулировочными характеристиками, сравнительно невысокой стоимостью и большим сроком службы Однако наличие вращающихся преобразователей делают эту систему громоздкой: ее отличают неудовлетворительные массо-габаритные характеристики, что является основным условием, ограничивающим ее применение. Кроме того, система Г—Д требует регулярного обслуживания и повышенных затрат на профилактический уход. Поэтому в последние годы все более широкое применение начинает находить аналог системы Г—Д система ТП-Д.

Блиц-советы

Устройство очень опасно, поэтому не рекомендуется использовать напряжение в 380 В, разве что при крайней необходимости.

Согласно с мерами предосторожности и техникой безопасности необходимо дополнительно установить заземление. Следите за тепловым режимом разработки

Ему не присуще работать при холостом ходу

Следите за тепловым режимом разработки. Ему не присуще работать при холостом ходу

Чтобы уменьшить тепловое воздействие следует хорошо подобрать конденсаторную емкость.

Правильно просчитайте мощность производимого электрического напряжения. Например, когда в трехфазном генераторе функционирует лишь одна фаза, значит, мощь составляет 1/3 от общей, а если работает две фазы соответственно 2/3.

Есть возможность косвенным образом контролировать частоту непостоянного тока. Когда прибор работает вхолостую выходящее напряжение начинает увеличиваться, и превышает показатели промышленного (220/380В) на 4-6%.
Лучше всего изолировать разработку.

Следует оснастить самодельное изобретение тахометром и вольтметром, чтобы фиксировать его работу.

Желательно предусмотреть специальные кнопки для включения и выключения механизма.

Уровень КПД будет понижаться на 30-50%, данное явление неизбежно.

Торможение самовозбуждением

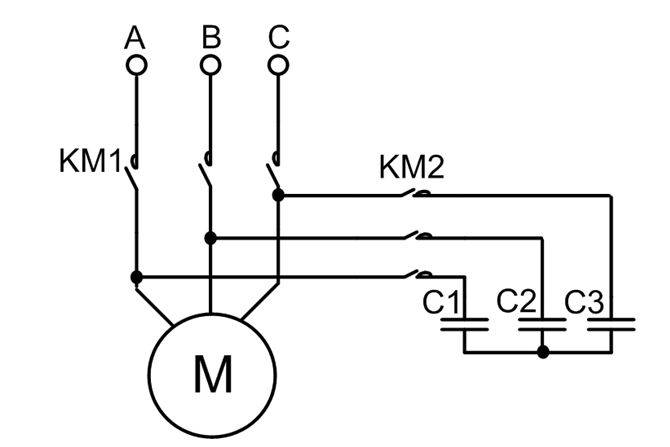

Схема торможения самовозбуждением

Этот вариант реализуется за счет подключения обмоток статора к параллельной конденсаторной батарее или мосту (расчет емкости придется вести). Когда двигатель отключается от сети и должен наступить режим выбега, угасающее магнитное поле начинает питать конденсаторы, а через них возвращается обратно в обмотку, создавая тормозной момент.

Как можно видеть, на практике используется целая гамма специфических режимов работы асинхронных двигателей, которыми можно добиться быстрой и точной его остановки. При частых пусках и остановках динамическое, рекуперативное, реверсное (на пускателях) или конденсаторное торможение (через расчет моста или батареи) могут повысить эффективность работ оборудования и снизить потери времени.

Двухфазный режим асинхронного генератора.

Такую схему следует использовать тогда, когда нет необходимости в получении трёхфазного напряжения. Этот вариант включения уменьшает рабочую ёмкость конденсаторов, снижает нагрузку на первичный механический двигатель в режиме холостого хода и т.о. экономит «драгоценное» топливо. В качестве маломощных генераторов, вырабатывающих переменное однофазное напряжение 220 В, можно использовать однофазные асинхронные короткозамкнутые электродвигатели бытового назначения: от стиральных машин типа «Ока», «Волга», поливальных насосов «Агидель», «БЦН» и пр. У них конденсаторная батарея может подключаться параллельно рабочей обмотке, либо использовать уже имеющийся фазосдвигающий конденсатор, подключенный к пусковой обмотке. Емкость этого конденсатора, возможно, следует несколько увеличить. Его величина будет определяться характером нагрузки, подключаемой к генератору: для активной нагрузки (электропечи, лампочки освещения, электропаяльники) требуется небольшая емкость, индуктивной (электродвигатели, телевизоры, холодильники) — больше.

Маломощный генератор из однофазного асинхронного двигателя.

Теперь несколько слов о первичном механическом двигателе, который будет приводить во вращение генератор. Как известно, любое преобразование энергии связано с её неизбежными потерями. Их величина определяется КПД устройства. Поэтому мощность механического двигателя должна превышать мощность асинхронного генератора на 50…100%. Например, при мощности асинхронного генератора 5 кВт, мощность механического двигателя должна быть 7,5…10 кВт. С помощью передаточного механизма добиваются согласования оборотов механического двигателя и генератора так, чтобы рабочий режим генератора устанавливался на средних оборотах механического двигателя. При необходимости, можно кратковременно увеличить мощность генератора, повышая обороты механического двигателя. Каждая автономная электростанция должна содержать необходимый минимум навесного оборудования: вольтметр переменного тока (со шкалой до 500 В), частотомер (желательно) и три выключателя. Один выключатель подключает нагрузку к генератору, два других — коммутируют цепь возбуждения. Наличие выключателей в цепи возбуждения облегчает запуск механического двигателя, а также позволяет быстро снизить температуру обмоток генератора, после окончания работы – ротор невозбужденного генератора еще некоторое время вращают от механического двигателя. Эта процедура продлевает активный срок службы обмоток генератора. Если с помощью генератора предполагается запитывать оборудование, которое в обычном режиме подключается к сети переменного тока (например, освещение жилого дома, бытовые электроприборы), то необходимо предусмотреть двухфазный рубильник, который в период работы генератора будет отключать данное оборудование от промышленной сети. Отключать надо оба провода: «фазу» и «ноль». В заключение несколько общих советов.

1. Генератор переменного тока является устройством повышенной опасности. Применяйте напряжение 380 В только в случае крайней необходимости, во всех остальных случаях пользуйтесь напряжением 220 В.

2. По требованиям техники безопасности электрогенератор необходимо оборудовать заземлением.

3. Обратите внимание на тепловой режим генератора. Он «не любит» холостого хода

Снизить тепловую нагрузку можно более тщательным подбором емкости возбуждающих конденсаторов.

4. Не ошибитесь с мощностью электрического тока, вырабатываемого генератором. Если при работе трёхфазного генератора используется одна фаза, то её мощность будет составлять 1/3 общей мощности генератора, если две фазы — 2/3 общей мощности генератора.

5. Частоту переменного тока, вырабатываемого генератором, можно косвенно контролировать по выходному напряжению, которое в режиме «холостого хода» должно на 4…6 % превышать промышленное значение 220/380 В.

Преимущества и недостатки генератора

К положительным качествам разработки принадлежат:

Простая и быстрая сборка с возможностью избежать разборки электродвигателя и перемотки обмотки.
Способность осуществлять вращение электротока с помощью ветряной либо гидротурбины.
Применение устройства в системах мотор-генератор, чтобы преобразовать однофазную сеть (220В) на трехфазную (380 В).
Способность использовать разработку в местах отсутствия электричества, применяя для раскрутки двигатель внутреннего сгорания.

Минусы:

Проблематичность расчета емкости конденсата, который присоединяется к обмоткам.
Сложно достичь максимальной отметки мощности, на которую способна самостоятельная разработка.

Самодельный генератор из асинхронного двигателя

Режимы работы

Электродвигатель асинхронного типа универсальный механизм и по продолжительности работы имеет несколько режимов:

Продолжительный;
Кратковременный;
Периодический;
Повторно-кратковременный;
Особый.

Продолжительный режим – основной режим работы асинхронных устройств, который характеризуется постоянной работой электродвигателя без отключений с неизменной нагрузкой. Такой режим работы самый распространенный, используется на промышленных предприятиях повсеместно.

Кратковременный режим – работает до достижения постоянной нагрузки определенное время (от 10 до 90 минут), не успевая максимально разогреться. После этого отключается. Такой режим используют при подаче рабочих веществ (воду, нефть, газ) и прочих ситуациях.

Периодический режим – продолжительность работы имеет определенное значение и по завершении цикла работ отключается. Режим работы пуск-работа-остановка. При этом он может отключаться на время, за которое не успевает остыть до внешних температур и включаться заново.

Повторно-кратковременный режим – двигатель не нагревается максимально, но и не успевает остыть до внешней температуры. Применяется в лифтах, эскалаторах и прочих устройствах.

Особый режим – продолжительность и период включения произвольный.

В электротехнике существует принцип обратимости электрических машин — это означает, что устройство может, как преобразовывать электрическую энергию в механическую, так и совершать обратные действия.

Асинхронные электродвигатели тоже соответствуют этому принципу и имеют двигательный и генераторный режим работы.

Двигательный режим – основной режим работы асинхронного электродвигателя. При подаче напряжения на обмотки возникает электромагнитный вращающий момент, увлекающий за собой ротор с валом и, таким образом, вал начинает вращаться, двигатель выходит на постоянную частоту вращения, совершая полезную работу.

Генераторный режим – основан на принципе возбуждения электрического тока в обмотках двигателя при вращении ротора. Если вращать ротор двигателя механическим способом, то на обмотках статора образуется электродвижущая сила, при наличии конденсатора в обмотках возникает емкостный ток. Если емкость конденсатора будет определенного значения, зависящего от характеристик двигателя, то произойдет самовозбуждение генератора и возникнет трехфазная система напряжений. Таким образом короткозамкнутый электродвигатель будет работать как генератор.

Как рассчитать обмотку электродвигателя

Длительная эксплуатация асинхронных электродвигателей в режиме перегрузки или повышенное напряжение питающей сети в конечном итоге приводят к перегреву обмоток статора и возникновению межвитковых замыканий и пробою на корпус. В результате потребуется ремонт электрической машины с заменой статорных обмоток.

Если в документации на двигатель есть все обмоточные данные, то эта задача для квалифицированного персонала не составит особого труда. Но при отсутствии таковых восстановление электромашины становится более затруднительным. Перед перемоткой потребуется замерить диаметр обмоточного провода, посчитать количество витков в пазу, зарисовать схему расположения обмоток и их шаг, схему соединения обмоток и прочее.

Даже при сохранении необходимой исходной частоты вращения и мощности двигателя могут возникнуть затруднения, если в наличии не окажется провода нужного диаметра. Обмотка, выполненная проводом меньшего диаметра, будет изначально перегреваться даже в режиме номинальной нагрузки. При использовании проводников с большим диаметром существует вероятность того, что при сохранении исходного числа витков в катушке ее габариты не позволят уложить обмотку в пазы сердечника статора.

Кроме того, может возникнуть необходимость изменить частоту вращения ротора или величину питающего напряжения. Для этого требуется выполнить расчет обмотки электродвигателя.

Сущность этих расчетов сводится к нахождению оптимального соотношения между магнитными и электрическими характеристиками. Говоря более простым языком, требуется определить нужное количество витков для каждой фазы обмотки.

Какие данные нужны для расчета обмотки

Для выполнения расчетов необходимо предварительно очистить железо статора от остатков старой обмотки и изоляции

Важно помнить, что применение абразивных средств недопустимо. После этого производятся следующие замеры

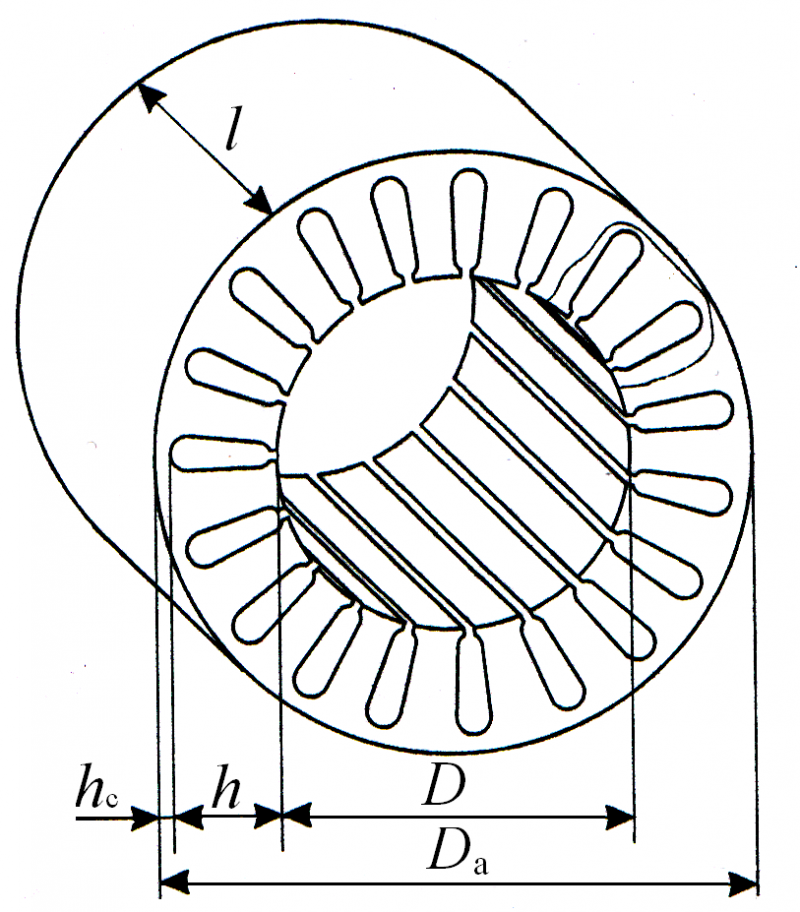

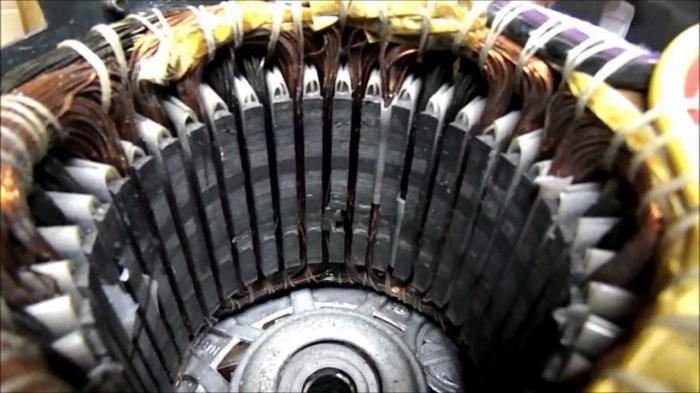

D — внутренний диаметр сердечника статора. Измерения выполняются штихмассом или штангенциркулем. Допускается использовать кронциркуль для внутренних измерений и масштабную линейку. Для большей точности делается несколько замеров, выполненных между центрами диаметрально расположенных зубцов, и вычисляется среднее значение.

Da – наружный диаметр сердечника по возможности измеряется с использованием штангенциркуля или кронциркуля для наружных замеров.

hс – высота тела статора определяется с помощью штангенциркуля.

l – полная длина сердечника. Замер производится масштабной линейкой по дну зубцов.

h – полная глубина зубца

Z1 – количество зубцов (пазов) статора.

Нужно учитывать форму и размеры пазов статора для последующего определения их объема.

Чтобы выполнить расчет обмотки асинхронного электродвигателя также нужно знать толщину электротехнической стали статора и тип ее изоляции, а также количество вентиляционных поперечных каналов, их ширину или диаметр (если таковые есть).

Обработка результатов измерений

Первоначально определяют величину полюсного деления. Этот параметр измеряется в миллиметрах и определяет длину части окружности внутренней расточки, на которой будет располагаться один полюс электродвигателя.

где p – количество пар полюсов

Далее определяется расчетная длина статора (l). Если в статоре отсутствуют вентиляционные каналы, то эта величина остается равной измеренной.Если в конструкции сердечника есть вентиляционные каналы, то для дальнейших расчетов из измеренной длины вычитается произведение количества пазов на их ширину. Однако в расчетах обмотки используется чистая длина стали lо, вычисляемая по формуле

Величина этого коэффициента (kо) зависит от толщины листов электротехнической стали и типа изоляции между ними.

Потом определяется площадь полюсного деления по формуле:

Площадь поперечного сечения всего тела статора высчитывают по формуле:

Число пазов на один полюс и фазу рассчитывают по формуле:

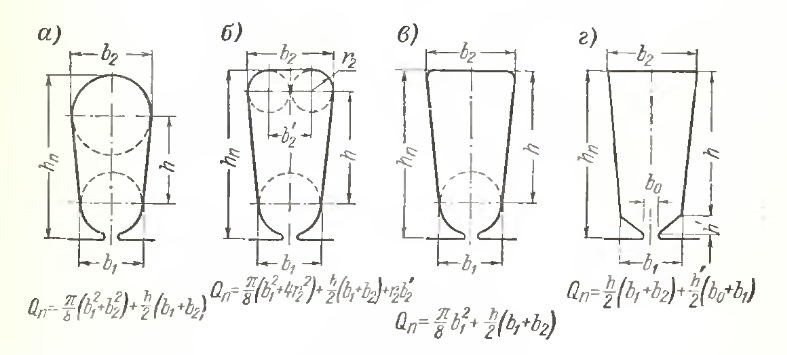

Формулы для определения площади пазов в зависимости от их формы есть на рис.2.

К сожалению, формат обзорной статьи не дает возможности полностью раскрыть эту тему, но зная данные и используя рекомендации из пособия Г.К. Жерве «Как рассчитать обмотку асинхронного двигателя» можно вычислить диаметр обмоточного провода, количество витков в катушках и подобрать шаг и схему их укладки. Следует помнить, что расчет обмотки однофазного электродвигателя имеет свои особенности.

Проверка и запуск в работу

Причем начальная скорость вращения генератора должна быть небольшой. И по мере ее увеличения яркость накала лампочки должна увеличиваться.

Источники

https://zen.yandex.com/media/housediz/generator-iz-asinhronnogo-dvigatelia-svoimi-rukami-ot-a-do-ia-5b30fc5f2dbfc700a8c80687
https://housetronic.ru/electro/generator-iz-asinxronnogo-dvigatelya.html
https://electricvdele.ru/elektrooborudovanie/elektrodvigateli/generator-iz-asinhronnogo-dvigatelya-svoimi-rukami.html
https://HouseDiz.ru/kak-sdelat-samodelnyj-generator-iz-asinxronnogo-dvigatelya/
https://mtz-80.ru/bez-rubriki/generator-iz-asinhronnogo-dvigatelya-svoimi-rukami
https://amperof.ru/elektropribory/samodelnyj-generator.html
https://www.asutpp.ru/asinxronnyj-generator.html
http://electro-shema.ru/energetika/asinxronnyj-elektrodvigatel-v-kachestve-generatora.html
https://electrikexpert.ru/generator-iz-asinxronnogo-dvigatelya/

Схема работы

Асинхронный генератор считается одним из наиболее простых и надёжных в плане эксплуатации. Процесс работы выглядит следующим образом:

В якорной обмотке с помощью напряжения, что идёт от аккумулятора, создаётся магнитное поле.
Вращение элементов поля можно организовать своими руками или же автоматизировать процесс с помощью использования реле.
Скорость магнитного поля позволяет вырабатывать электромагнитную индукцию, что провоцирует возникновение электричества.

Составляющие элементы

Генератор из асинхронного двигателя своими руками 220 В создать несложно, но предварительно нужно понять, какие детали входят в механизм. Даже простые модели требуют нужных элементов для воссоздания электричества. Стандартный асинхронный двигатель включает в себя:

Статор из сетевой обмотки на три фазы. Они размещаются по его рабочей поверхности в виде намотки.
Обмотку, напоминающую звезду и состоящую из контактных колец, что имеют выход к ротору.
Щётки, которые не совершают по факту никакой работы, но способствуют включению реостата. Такое приспособление влияет на функциональность обмотки и изменяет параметры её сопротивления.
Иногда в механизме может быть встроен специальный автоматический короткозамыкатель, который может закоротить обмотку и остановить элемент реостата, даже если деталь пребывает в работе.

Секреты и тонкости

Чтобы сделать асинхронный двигатель в режиме генератора нужно не только изучить модель устройства, но и подобрать нужные элементы. Специалисты советуют использовать неполярные батареи конденсаторного типа, поскольку электролитические элементы в данную схему не вписываются.

Трёхфазный тип запускает детали конденсаторов с помощью звезды. Это даёт возможность запустить генеративный процесс с небольшими оборотами ротора, но такой способ негативно сказывается на выходе напряжения.

Можно создать генератор, используя и однофазный механизм, но это только в случае, если имеются короткозамкнутые роторы. Нельзя использовать для переделки под генератор коллекторный тип двигателей, поскольку их мощность слишком высока для такого механизма. В домашних условиях узнать о ёмкости батареи конденсаторного типа нельзя. Это стоит учитывать в процессе переделки.

Как рассчитать характеристики генератора по мощности двигателя и емкости конденсаторов

Для создания нормальных условий работы электрической машины необходимо соблюсти равенство ее номинального напряжения и мощности в режимах генератора и электродвигателя.

С этой целью подбирают емкость конденсаторов с учетом вырабатываемой ими реактивной мощности Q при различных нагрузках. Ее величину рассчитывают по выражению:

Q=2π∙f∙C∙U2

Из этой формулы, зная мощность двигателя, для обеспечения полной нагрузки можно рассчитать емкость батареи конденсаторов:

С=Q/2π∙f∙U2

Однако, следует учесть режим работы генератора. На холостом ходу конденсаторы станут излишне нагружать обмотки и нагревать их. Это приводит к большим потерям энергии, перегреву конструкции.

Для устранения подобного явления конденсаторы подключают ступенчато, определяя их количество в зависимости от приложенной нагрузки. Чтобы упростить подбор конденсаторов для запуска асинхронного двигателя в режиме генератора, создана специальная таблица.

Мощность генератора (кВА)	Режим полной нагрузки	Режим холостого хода
cos φ=0.8	cos φ=1	Q (кВАр)	С (мкф)
Q (кВАр)	С (мкф)	Q (кВАр)	С (мкф)
15	15,5	342	7,8	172	5,44	120
10	11,1	245	5,9	130	4,18	92
7	8,25	182	4,44	98	3,36	74
5	6,25	138	3,4	75	2,72	60
3,5	4,53	100	2,54	56	2,04	45
2	2,72	60	1,63	36	1,27	28

Для использования в составе емкостной батареи хорошо подходят пусковые конденсаторы серии K78-17 и им подобные с рабочим напряжением от 400 вольт и больше. Вполне допустимо заменить их металлобумажными аналогами с соответствующими номиналами. Собирать их придется параллельным подключением.

Использовать модели электролитических конденсаторов для работы в цепях асинхронного самодельного генератора не стоит. Они предназначены для цепей постоянного тока, а при прохождении синусоиды, меняющейся по направлению, быстро выходят из строя.

Существует специальная схема их подключения для подобных целей, когда каждая полуволна направляется диодами на свою сборку. Но она довольно сложная.
