ремонт домофона в квартире

Содержание

Как диагностировать, выявить поломку домофона

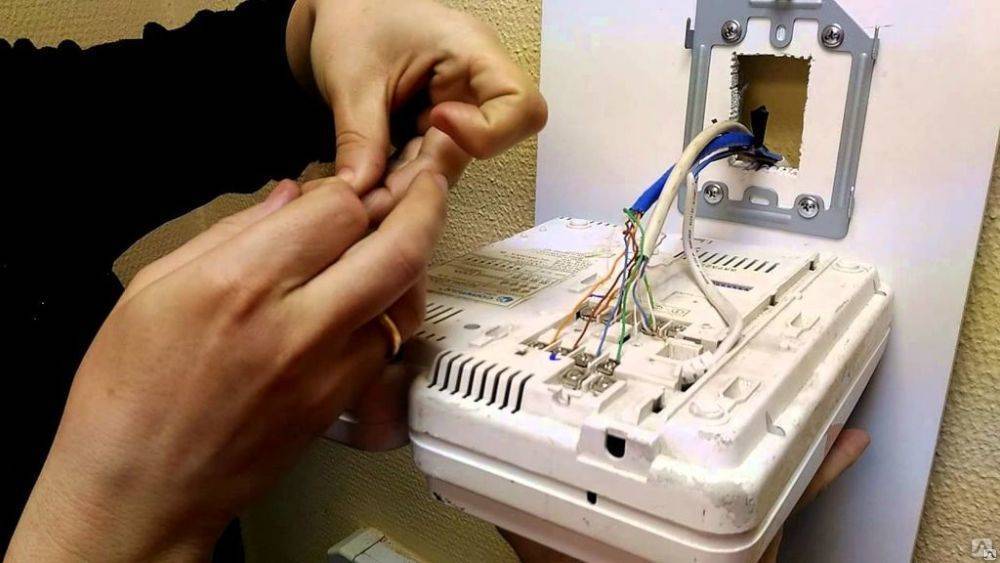

Такое простое действие, как осмотр контактов и проводов квартирного переговорного блока, может решить проблему. Корпус легко разбирается — для этого откручивают 2–4 болтика.

Если нет реакции на надавливание кнопок, на магнитный ключ, прикладываемый к считывателю, необходимо проанализировать подачу питания. Особенно актуальна описанная мера, когда ранее были короткие сбои: где-то было замыкание, ослабление жилы, контакта, которое со временем прогрессировало.

Проверка трубки, если есть доступ к щитку

Провод коммутатора и он сам — один из наиболее чувствительных участков. При наличии доступа осматривают его и клеммы, проверяют на обрыв, закорачивание. Простой способ диагностики: исправную трубку подсоединяют туда к линии коротким проводом. Если есть напряжение, трубка издаст характерный щелчок, как при нажатии на клавишу разблокировки дверей. При отсутствии контакта звука нет или он очень слабый. Если трубка заработала, нужно искать обрыв или замыкание на сегменте от щитка до квартиры.

Более подробно, как проверить провод домофонной трубки до щитка (блока коммутации):

Отключить трубку от домофона, скрутить две жилы, идущие к ней.
В распредкоробке отключить второй конец провода. Проверить его мультиметром («прозвонка»).
Чтобы уточнит локацию обрыва, зачищают изоляцию, подсоединяют провода в разных местах и замыкают концы линии, подключенные к распредкоробке, убеждаясь, что остальная часть целая. Таким методом найдем точное место обрыва.

Проверка мультиметром

Следствием неправильной коммутации или повреждения соединений являются перебои связи между внешним блоком на двери и переговорным узлом абонента. Причины: замыкание шины на корпус щитка, неправильное подсоединении трубки в коммутаторе к клеммам «единиц», «десятков». Ремонт будет состоять в замене указанного узла, нахождении точек пробоя, замене проводов, правильном изменении их положения.

Если система координатная, на коммутаторе тестером (функция омметра для измерения сопротивления) анализируют шины «E», «D» (отвечают за «единицы», «десятки»).

Анализируют каждую пару коммутатора для каждого абонентского блока. Показания мультиметра:

стандартно сопротивление у исправного устройства 600–800 Ом в одну сторону, в другую (меняют щупы местами) — стремится к бесконечности (нет конечной величины);
если тестер показывает 1200–1300 Ом, значит, есть обрыв или неисправная трубка;
0–260 Ом — короткое замыкание.

Ремонт заключается в изменении полярности, замене провода, в осмотре, перепайке контактов.

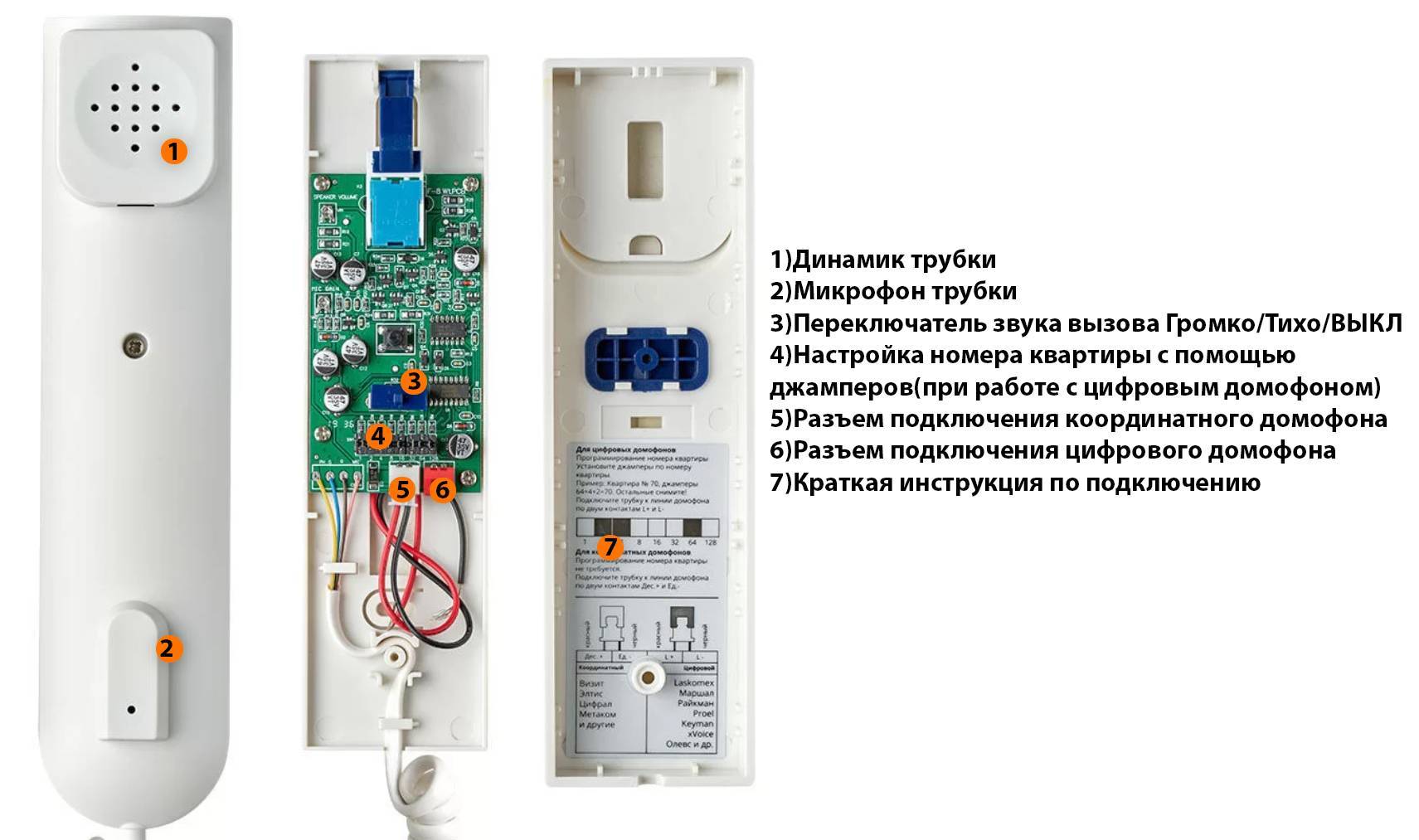

У трубки (например, модель КЛ-2) сопротивление должно быть около 140 Ом, у динамика — 40 Ом. Напряжение линии обычно от 1.5 до 2 В. Если домофон выдает сообщение «lin», можно самому проверить линию. Надо открутить часть держателя трубки, замерить показатели в режиме прозвонки, если напряжение равно нулю или 0.03; 0.4; 0.6 — линия неисправная.

Как работает домофон

Принцип работы координатной системы переговоров и допуска многоквартирного дома:

Набор номера или надавливание на кнопки внешней панели. Сигнал через общий для подъезда блок управления (БУ), коммутатор идет на трубку абонента.
В помещении раздается сигнал, пользователь осуществляет переговоры посредством трубки или переговорного блока, нажимает на нем клавишу разблокировки входа.

Коммутатор в координатных системах БУ распознает номер помещения, направляет сигнал именно выбранному абоненту целенаправленно. Последний отвечает на вызов, и, если решает открыть дверь, делает ответную манипуляцию — нажимая на кнопку на блоке (трубке) у себя, чем разблокирует через блок управления замок (чаще магнитный) на двери. У цифровой системы принцип тот же, но только за доставку сигнала отвечает не коммутатор, а микросхема в главном блоке управления.

Знания об устройстве и работе домофона помогут понять, какие части могут сломаться. Чаще всего это:

панели (вызывная, абонентская);
провода (неправильное подключение, замыкание, отставание контактов, обрыв);
блоки питания.

Устройство домофона, принцип работы

Виды домофонов:

цифровые — двухпроводная линия, передающая сигнал. Номера квартиры (адресность вызова) фиксируются перемычками в трубках абонентов, которые все подключаются на одну линию, протянутую по стояку (кабель каналу в шахте) дома с отводами для каждого помещения. Подключение трубок параллельное. Система намного проще в ремонте, установке, так как меньше проводов: легче обнаружить место обрыва и так далее. Но сложнее починить, если вышла из строя электронная плата. Минус: обрыв главной линии приведет к неисправности всех абонентских трубок;
координатные (координатно-матричные, аналоговые). Популярные для многоквартирных домов (МКД). Сигнал передается коммутатором, от которого к объектам идет шлейф проводов. Для каждой квартиры отдельные жилы, кабель системы многожильный (количество проводов зависит от числа обслуживаемых объектов). Более надежная система, но сложнее в ремонте, особенно при замене проводов.

Все переговорные устройства систем допуска, будь то самых популярных брендов Cyfral, Eltis, Vizit или любых других, в своей основе имеют аналогичные принцип и конструкцию.

Устройство:

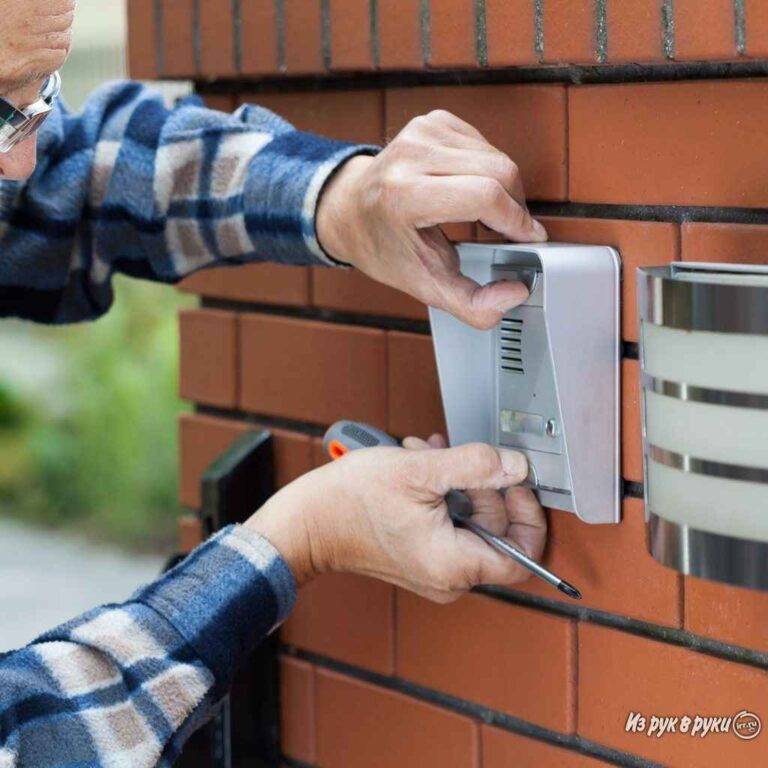

панель вызова с блоком управления, клавиатурой, динамиком, микрофоном, индикатором, показывающим номер квартиры, считывателем для электронного (магнитного) ключа;
блоки питания: для системы, для абонентских панелей (в квартирах);
система координатных домофонов включает коммутатор — устройство, отвечающее за доставку сигнала выбранному пользователю;
разводка проводов в защищенных (гофрированных) рукавах, кабель-каналах;
в квартире абонента: переговорная трубка или блок с кнопками управления доступом (разблокировки дверей), для общения;

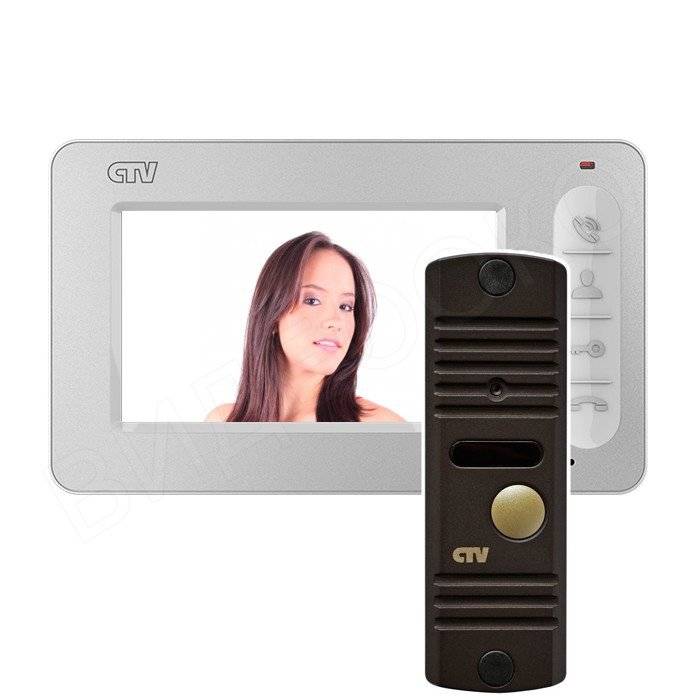

ремонт видеодомофона своими руками усложняется, если вышли из строя именно микросхемы камеры и монитора, но по остальным моментам принципы починки стандартные: в трубке, блоках питания, коммутаторах проверяют микровыключатели, контакты, держатели, проводки, наличие напряжения, отсутствие обрывов, пробоев, замыканий;
