Содержание

Что такое заземление: как устроено, принцип работы и преимущества такой защиты

Принцип работы заземления в том, чтобы не допустить прохождения электрического тока через тело человека, если в силу каких-либо обстоятельств корпус электроприбора окажется под напряжением. Такое может случиться при повреждении изоляции жил кабеля. Рассмотрим пример. Жила с поврежденной изоляцией соприкасается с металлическим корпусом микроволновой печи. Хозяйка, готовя пищу на кухне, прикасается к электроприбору, который не заземлен. Это приводит к тому, что ток устремляется к земле, используя человеческое тело, как проводник. Итог может быть самым плачевным, вплоть до летального исхода.

Неисправная электропроводка приводит к возникновению напряжения на корпусе бытовых приборов

Теперь разберем для чего нужно заземление, как оно работает. Тот же пример, но уже с использованием защиты. Требования к заземлению применяются самые жесткие. При замерах сопротивление контура должно практически отсутствовать, что позволяет току беспрепятственно уходить в землю по шине. Законы физики не дают напряжению протекать через человеческое тело, которое имеет свое сопротивление. У одних оно больше, у других меньше, но наличие его не оспаривается. Получается, что ток утекает по пути наименьшего сопротивления, через заземлитель. Если при этом в схему включено УЗО, оно определит утечку и отключит подачу электроэнергии на прибор.

Устройство защитного отключения (УЗО) срабатывает при малейшей утечке тока

Что такое заземление и для чего она нужна?

Под заземлением подразумевают металлическую конструкцию, предназначенную для снижения степени напряжения до неопасных для человека параметров. Важнейшей особенностью монтажа является установка системы в местах, обеспечивающих надежную изоляцию нейтрального провода.

Помимо этого, наличие заземления позволяет существенно увеличивать аварийный ток. Необходимость повышения этого параметра связана с тем, что при повышенном сопротивлении заземляющего контура, несмотря на критическое состояние электроприборов тока замыкания в некоторых случаях недостаточно для срабатывания защитных механизмов при этом опасность получения электротравмы сохраняется.

Принципиально, заземляющий контур является системой из нескольких проводников, обеспечивающих соединение токопроводящих элементов оборудования с грунтом. По назначению эти системы можно разделить на три основных типа:

  1. Рабочий тип разработан для обеспечения работоспособности оборудования, как в обычных условиях, так и в условиях непредвиденных ситуаций;
  2. Защитный тип обеспечивает защиту обслуживающего персонала в случае пробоя токоведущих элементов на корпус;
  3. Грозозащитный тип обеспечивает отвод в землю атмосферных электрических разрядов.

Помимо этого, различают искусственное и естественное заземление и зануление. Разница в том что искусственное представляет собой специально изготовленную металлическую рамку. К естественным, можно отнести металлические конструкции, изготовленные для других целей и используемые в качестве заземления.

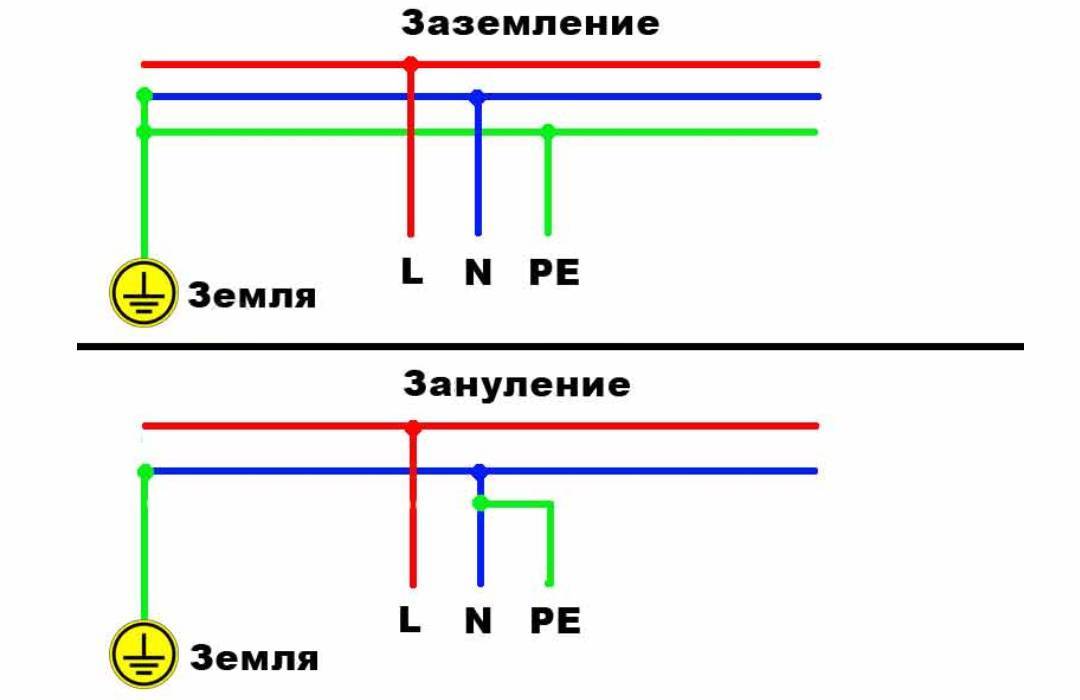

Заземление и зануление: отличие друг от друга

Рис 1

Заземление и зануление нужны для отвода напряжения, только происходит это различными способами (Рис 1). В конце статьи приведены схемы подключения TN — C, TN — S, TN — C — S.

Отличие первое – способ утилизации тока

Разница состоит в том, что зануление способствует мгновенному отключению электричества при касании человеком электро шнура или прибора, отводя ток однофазного короткого замыкания на вводной щит, а заземление мгновенно отводит опасное напряжение в почву.

Отличие второе – особенности монтажа

Монтаж заземления и зануления имеет разные степени сложности.

Устройство заземления в частном строении влечет за собой определенные монтажные работы, занимающие в среднем до одного рабочего дня. Приобрести готовые комплекты модульно-штыревого (глубинного) заземления либо выполнить их самостоятельно из допустимых материалов, четко следуя указаниям производителя либо требованиям к заземлению – довольно несложно. Непосредственно заглубление заземлителя можно доверить сервисным службам, имеющим специальное оборудование либо обойтись своими силами, обладая достаточным опытом и физической силой.

Относительно зануления, то сам по себе монтаж контура зануления выглядит нетрудоемким, но не стоит обманываться: при отсутствии должной квалификации электромонтера минимальный промах и незнание могут обернуться бедой.

Отличие третье – защита человека

Согласно правилам устройства электроустановок (ПУЭ), зануление может быть применено только для промышленных установок и не является в полной мере гарантией безопасности. При попадании фазы на открытую часть электроприбора или оборудования, ток никуда не девается. Происходит контакт двух фаз и короткое замыкание. Нейтраль нужна для скорого срабатывания защитного автомата при замыкании, но не для защиты человека от электроудара. Поэтому зануление рекомендуется к использованию на производстве, где при аварии требуется незамедлительное отключение питания.

Отличие четвертое – требования к профессионализму наладчика

Когда организуется зануление, то для того, чтобы верно распознать нулевые точки и подобрать способ защиты, крайне необходимо участие профессионального электрика. А вот грамотно собрать контур заземления и погрузить его в грунт по силам большинству домашних умельцев.

К сожалению, на практике довольно часто можно столкнуться с результатами вопиющей некомпетентности в вопросах зануления и электробезопасности в целом, беря во внимание, как частных наладчиков, так и электриков сервисных служб. А вот типичные и очень опасные ошибки кустарного зануления:. А вот типичные и очень опасные ошибки кустарного зануления:

А вот типичные и очень опасные ошибки кустарного зануления:

  • подключение электроприбора с занулением к незануленному щиту;
  • подсоединение заземляющего контакта розетки к «нулевому» автомату;
  • установка в розетке перемычки, соединяющей нулевой и защитный контакты;
  • выполнение зануления в двухпроводной системе и др.

Заземляем сами

При прокладке заземляющего контура защиты в первую очередь необходимо выбрать тип схемы, по которой будут вестись работы. Опытные мастера рекомендуют выбирать схему типа TN-C-S. Её основное преимущество заключается в том, что оборудование имеет непосредственный контакт с землей. Контакт нейтрали и земли ведется одним проводником, а на входе в щиток разделяются на 2 отдельных. Данная схема обеспечивает надежную защиту, поэтому устанавливать УЗО нет необходимости, достаточно лишь простых автоматов. Однако согласно ПУЭ обязательно выполнить требования по механической защите общего контакта нейтрали и земли (PEN), а также создать дополнительное резервное заземление на опорах на расстоянии 200 м или 100 м.

Создать контур защитного заземления достаточно просто, если руководствоваться правилами перечисленными ниже. В первую очередь для создания контура необходимо выбрать схему защитного заземления, их существует несколько видов, самые надежные и удачные:

  • замкнутая (выполняется, как правило, по форме треугольника);
  • линейная.

В замкнутой схеме все заземляющие проводники вкопаны в землю, находятся на одной глубине и соединены между собой металлической перемычкой. Основное преимущество — работоспособность в случае разрыва (от коррозии или других воздействий) металлической перемычки.

В линейной же схеме проводники выстроены в одну линию и соединены перемычкой последовательно друг с другом. Данная схема чуть более проста в создании, но имеет недостаток — при повреждении перемычки из строя выходит вся система.

Популярные статьи  как найти скрытую проводку в стене

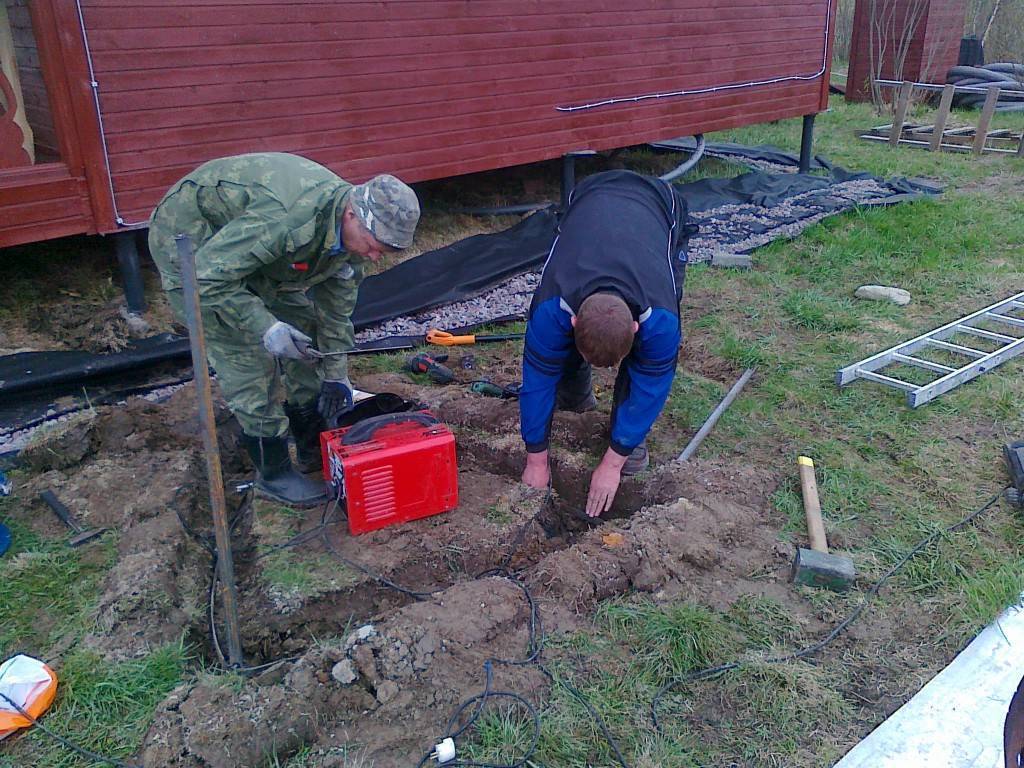

Создание контура заземления

Итак, для создания контура заземления нам понадобятся следующие инструменты и материалы:

  • Лопата.
  • Сварочный аппарат (обязателен).
  • Пила по металлу или болгарка.
  • Кувалда.
  • Пассатижи, гаечные ключи.
  • Металлический уголок/швеллер/П-образный профиль из нержавеющий стали длиной от двух метров (с площадью поперечного сечения ДО 150 мм²).
  • Металлические полоски длиной от 110 см, шириной 4 см, толщиной 4–5 мм.
  • Металлическая полоса необходимой длины (от места залегания до места контакта с домом), ширина 4 см, толщина 4–5 мм.
  • Крупные болты, гайки и шайбы (М8-М10).
  • Провод из меди с толщиной не менее 6 мм².

После того как все необходимое имеется в наличии можно приступать к монтажу защитного заземления. В первую очередь следует выбрать место, лучше всего выбрать такой участок земли, где редко находятся люди или животное, так как во время отвода электричества в почву может произойти поражение электрическим током. Лучше всего выбрать место на границе участка, на максимальном удалении от зоны постоянного посещения.

После чего необходимо выкопать узкую траншею глубиной 60–70 см от места контакта с домом до места отвода электричества. В месте отвода электричества необходимо выкопать соответствующую фигуру (в зависимости от выбранной схеме) со сторонами ~1.2 м между проводниками.

Затем в каждом углу фигуры (у нас это треугольник) — вкапываются металлические уголки в землю на глубину 2 м и больше. К торчащим концам вкопанных проводников привариваются заготовленные заранее металлические пластины, к одному концу которой приваривается полоса-проводник, идущая непосредственно к месту контакта заземления с домом.

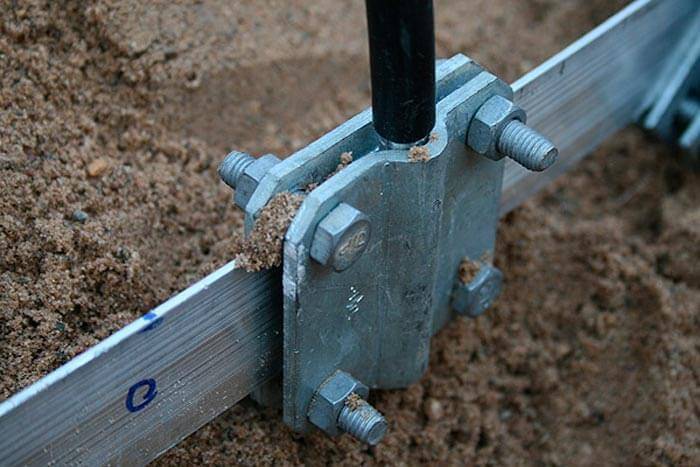

В месте контакта заземления к этой пластине монтируется провод из меди, который уже выходит из под земли и выводится в электрощиток.

После выполнения этих работ траншеи обратно закапываются. На данном этапе работы по защитному заземлению можно считать законченными.

Понятие заземления

зануление и заземление в чем разница

Прежде чем дать ответ на вопрос, чем отличается заземление от зануления, рассмотрим каждое понятие отдельно. Заземление – это специальное соединение электроустановок с землей. Цель этого соединения является снижение резкого скачка напряжения в электрической сети. Оно используется в той цепи, где нейтраль будет изолирована. Когда будет установлено подходящее заземляющее оборудование, то избыточный ток, который поступает в сеть, будет уходить в землю по отводящим контактам. Сопротивление этой части должно быть относительно низким, чтобы ток был поглощен без остатка.

Также функция защитного заземления электроустановок позволяет увеличить объем аварийного тока замыкания, несмотря на то, что это противоречит его назначению. Заземлитель с большим сопротивлением слабый ток замыкания может не воспринять, только со специальными защитными приборами. В таком случае, когда будет аварийная ситуация, установка будет под напряжением, что может представлять большую опасность для здоровья человека в этом помещении. Назначение защитных электроустановок также рассчитано на отведение блуждающего тока в электрической сети.

Заземлитель является особым проводником, который может состоять из одного или нескольких элементов. Обычно они соединены между собой электропроводящим материалом и заключены в землю, которая поглощает проходящий заряд. В качестве заземляющих проводников может использоваться сталь и медь. По нормам ПУЭ данная мера защиты в обязательном порядке должна делаться в современных жилых домах, а также рабочих помещениях, заводах, в общественных заведениях и других зданиях различного назначения.

зануление и заземление в чем разница

В большинстве домов современного образца установлены схемы заземления. Однако их может не быть в старых зданиях. В такой ситуации специалисты рекомендуют заменить проводку трехжильным кабелем с заземляющим проводом, подключив защитную электроустановку. Бывают ситуации, когда нет возможности сделать монтаж полноценного заземляющего контура. В современной электротехнике может использоваться специальное портативное оборудование – переносной заземляющий штырь (шина). Их действие соответствует стандартному заземляющему устройству жилых домов или отводов. Такое устройство имеет хорошее практическое значение, легко подвергается монтажу и переноске, починке, а также имеет широкий функционал.

Функцию заземления могут выполнять несколько самостоятельных групп защитного оборудования. Грозозащитные. Они служат для того, чтобы быстро отводить импульсный высокий заряд от молнии. Зачастую их применение необходимо в разрядниках и современных молниеотводах. Рабочие. Такая группа позволяет поддерживать в нужном режиме работу всех электроустановок при разных условиях (нормальные и аварийные).

Защитные. Данная группа оборудования нужна для предотвращения прямого контакта людей и животных с электрическим зарядом, который возникает в результате механического повреждения фазы в проводе. Они позволяют предотвратить множество несчастных случаев, которые могли бы быть, если проблемы с силовой линией не были замечены своевременно.

Заземлители условно разделены на искусственные и естественные. Искусственные электроустановки представляют собой специальные конструкции, которые делаю специально для того, чтобы увести избыточный ток сети в землю, обеспечив защиту своему дому. Их могут производить на заводе или делаться самостоятельно, используя стальные элементы. Естественными заземлителями является грунт, фундамент под зданием или же дерево возле дома.

Что надёжнее

Сравнивая заземление и зануление по надежности и ответить на вопрос что лучше, необходимо исходить из их назначения, а также из следующих соображений:

  1. Эффективность каждого из этих видов защиты зависит от конкретных условий их применения.
  2. В соответствии с требованиями ПУЭ зануление применяется лишь в тех случаях, когда нет возможности сделать качественное заземление (этим они и отличаются, по сути).
  3. Поскольку скорость срабатывания включенного в фазную цепь автомата или предохранителя не очень высока – зануление считается менее надежным, чем мгновенно срабатывающее УЗО или работающее постоянно заземление.

Еще одним существенным отличием заземления от зануления, заметно снижающим надежность последнего, является зависимость аварийного тока от точки пробоя изоляции на корпус устройства. Если это случается, например в самом начале обмотки электродвигателя, то ток в цепи будет максимальным и защита сработает чётко.

Схема работы системы зануления при пробое изоляции (рисунок слева). Схема поражения человека электрическим током без системы зануления и заземления (рисунок справа)

В случае, когда пробой изоляции окажется ближе к нулевому рабочему проводнику – разность напряжений между точкой замыкания и проводом PEN окажется равной нулю. Вследствие этого оно может не сработать совсем. Именно поэтому защитное зануление используется чаще всего как вынужденная мера, к которой прибегают в отсутствии возможности обустроить надежное заземление (в многоквартирных домах старой застройки, например).

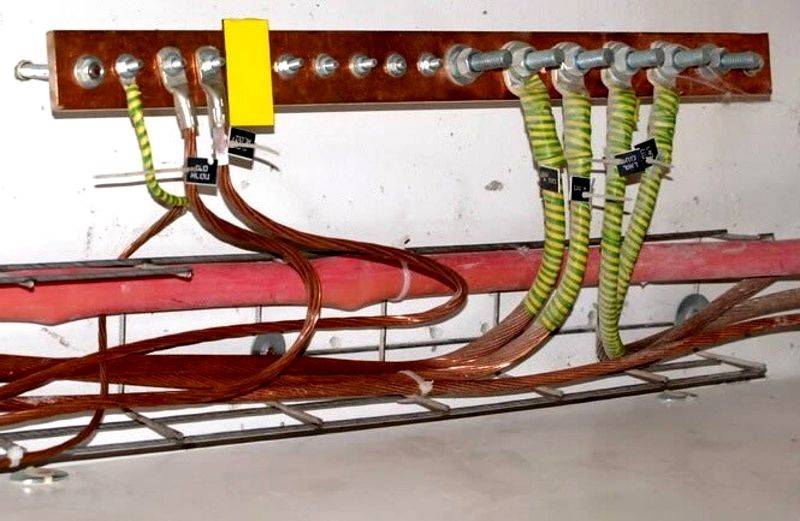

При рассмотрении вопроса о том, как сделать защиту в частном доме, последний решается намного проще. В данном случае все условия для обустройства полноценного заземления электроустановок и электроприборов налицо, защитный контур можно сделать под окном в огороде, например. Последующие действия сводятся к простому соединению ЗК посредством толстого медного проводника с главной заземляющей шиной вводного щитка.

В заключение отметим, что заземление и зануление – это различные подходы к одному и тому же техническому решению, обеспечивающему надежную защиту человека от поражения электрическим током. Выбор того, что лучше, зависит от целого ряда причин, определяемых условиями эксплуатации защищаемого оборудования, а также от преследуемых целей.

Предлагаем Вам ознакомиться с видео о том, чем отличается заземление от зануления.

Отличие заземления от нуля

Главной разницей между заземлением и занулением является назначение систем. Заземление нужно, чтобы быстро понизить напряжение до приемлемого уровня. Задача зануления — полностью отключить ток на участке, где возник пробой на корпус или другой нетоковедущий элемент. Зануление связано с уменьшением потенциала корпуса в период между замыканием и отключением подачи электричества.

В новостройках зануление не используют. В новых зданиях прокладывают 3-проводный кабель с фазой, нулем и землей (1-фазная система) или 5-проводный кабель (три фазы, ноль и земля) в 3-фазной системе. Чаще всего используется схема TN-S, но встречается и TN-C-S.

Популярные статьи  Перекос фаз причины и последствия

Нулевой провод и заземление в схемах

При монтаже систем электроснабжения в домах и квартирах для обеспечения заземления используют несколько схем. Чаще всего применяют TN–C и TN–C–S.

В схеме TN–C отдельный проводник не предусмотрен, он совмещен с рабочим нулем. В этом варианте используют 4 входящие жилы – 3 фазы и рабочий ноль. Два из них идут в помещение (фаза и ноль).

При таком способе монтажа щиток не заземляется. Это схема подключения может привести к перегоранию электроприборов в случае пробоя изоляции. Для обеспечения безопасности заземляющие клеммы розеток соединяют перемычкой с нолем.

зануление и заземление в чем разница

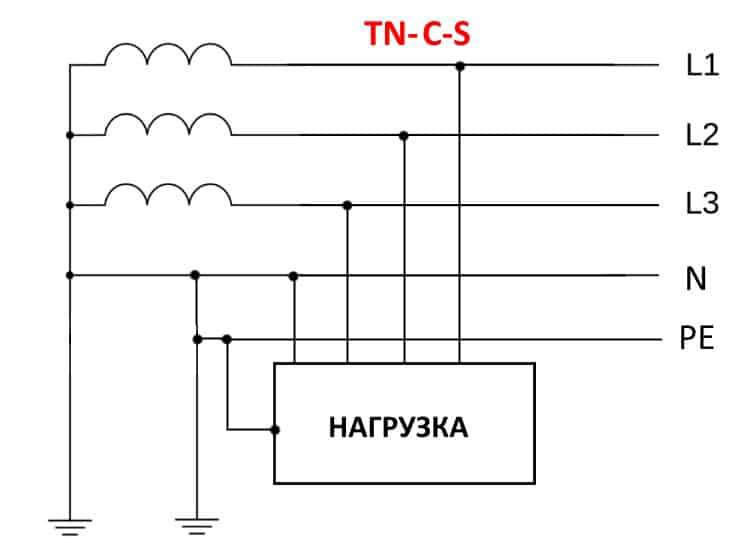

Схема TN–C–S предполагает разделение проводника на рабочий нулевой и защитный непосредственно в здании, т. е. от источника питания до точки разъединения они идут вместе.

При вводе в дом в месте разделения на нулевой и заземляющий кабели устанавливают отдельные зажимы или шины, которые соединяют между собой. Эта схема считается более безопасной по сравнению с TN–C.

зануление и заземление в чем разница

Методы определения

Существует 7 способов отличить ноль от земли. Одни методы простые и предполагают визуальный осмотр, другие требуют применения специального оборудования и считаются более точными. Зная, как определить нулевой проводник и заземляющий, можно избежать травм, связанных с поражением электрическим током.

По маркировке

Для удобства работы электриков введена цветовая маркировка проводов, которая позволяет визуально их различать при проведении монтажных работ.

Согласно общепринятым правилам:

  • желто-зеленую полосатую жилу используют для заземления;
  • синяя и голубая оболочки служат для маркировки нулевого провода;
  • белые, коричневые, красные и др. цвета применяют для обозначения фазы.

По дифференциальному току

Данный способ можно использовать при наличии устройства защитного отключения (УЗО) или дифференциального автомата. Для исследования понадобится лампа с проводами, которую подключают к фазе и одному из проводников.

Если устройство защитного отключения не сработало в обоих случаях, то причинами могут быть:

  • поломка оборудования;
  • несоответствие силы тока, пропускаемого через лампу, номинальному значению УЗО, при котором оно должно обесточить сеть.

По заземляющим контактам на розетках

Данный вариант проверки применяют при использовании двухполюсного вводного автомата и заземляющих розеток. Для проведения исследования автомат отключают, чтобы не было связи между нолем и землей, обесточивают все бытовые приборы. В мультиметре активизируют режим «Прозвонка» и подсоединяют прибор к заземляющему контакту и поочередно к двум другим проводам.

При подключении к нулевому проводнику на мультиметре фиксируется большое сопротивление. Если дотронуться щупом мультиметра к заземляющей жиле, то значение будет близким к нулю.

С помощью мультиметра

Для проведения проверки следует зачистить проводку от изоляции, предварительно обесточив сеть на объекте. С помощью индикаторной отвертки определяют кабель с фазой.

На мультиметре устанавливают диапазон замера переменного напряжения выше 220 вольт. Поочередно фазу соединяют через мультиметр с 2 другими проводами. На паре «фаза – ноль» напряжение будет выше, чем на проводах фаза – земля.

Данный способ используют для проверки старых электросетей, сделанных по конфигурации ТТ. В современных схемах организации электроснабжения его применять не следует .

В TN–C–S нулевой и заземляющий провода разделены внутри здания. У них одинаковое сопротивление, поэтому на мультиметре будет отображаться одинаковая разница потенциалов.

Отключение нулевого провода

Предварительно все электроприборы нужно отключить от сети. В распределительном щитке отсоединяют нулевой проводник (откручивают зажимы, вытаскивают кабель из автомата и изолируют).

Определяют жилу с фазой с помощью индикаторной отвертки. Мультиметр прикладывают к проводам. Прибор будет показывать напряжение только в паре «фаза – земля», т. к. ноль отключен от щитка.

Прозвонка

Способ применяют при поиске мест обрыва проводки, если известно расположение заземляющего и нулевого проводников на одном из концов, например в распределительном щитке.

На другом конце определяют провод с фазой и маркируют его. Затем сеть обесточивают. Один щуп мультиметра подключают к фазе, второй – поочередно к другим жилам. При соединении с нулем на приборе отражается большое сопротивление, с землей — близкое к 0.

Контрольной лампой

В современной трехжильной электрической сети можно определить назначение проводов с помощью контрольной лампы

Данный способ требует соблюдения осторожности

Порядок действий:

  1. Первоначально собирают устройство: в патрон вкручивают лампу, в клеммы патрона заводят кабель, зачищают изоляцию на концах.
  2. Устройство поочередно соединяют с электропроводами. На паре с фазой вспыхнет свет.
  3. На паре «ноль – земля» лампа гореть не будет.
  4. Подключая лампочку к фазе и другим электропроводам, можно методом исключения выявить их предназначение. Если лампа ненадолго вспыхнет, а затем сработает УЗО или автомат защиты, то проверяемые кабели – это фаза и земля, а свободный – ноль.

Для чего необходимо заземление

Если энергоснабжение в помещении организовано в соответствии с ПУЭ, на входе, в распределительном щитке установлены защитные автоматы.

Эти выключатели срабатывают при превышении установленной силы тока: нагревается биметаллическая пластина, происходит ее деформация, и контакты автомата механически размыкаются.

Происходит разрыв цепи, находящейся под напряжением, электроустановка (или вся цепь) обесточивается, обеспечивая безопасность. Как это работает на практике, и что такое заземление в данной цепочке?

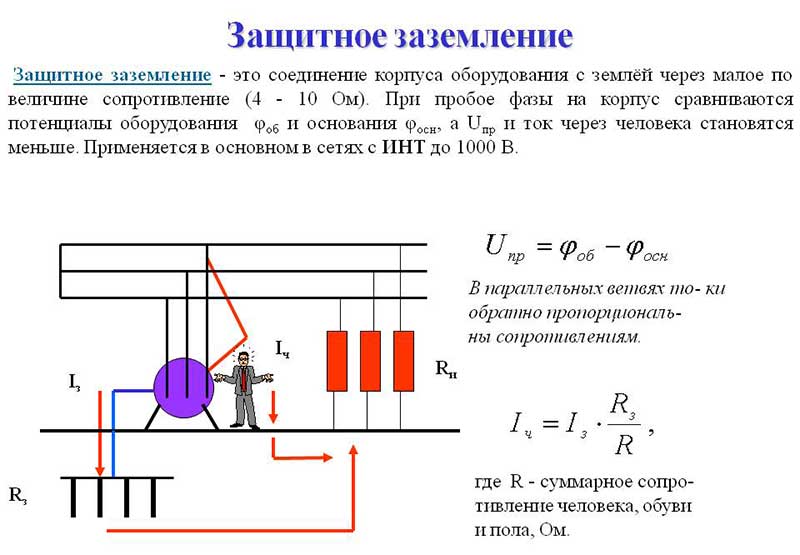

Заземление, это электрический контакт между линией, специально выделенной в электросети, и реальной (физической) землей. То есть шина заземления имеет электрический контакт с грунтом. Одновременно, любая установка, вырабатывающая или распределяющая электрический ток, соединена нулевым проводом с той же землей.

Даже если к вам в дом заведено три фазы (такое встречается в частном секторе), для конечного потребления все равно используется два провода: ноль и фаза.

Допустим, у вашей электроустановки (холодильник, бойлер, стиральная машина), особенно с металлическим корпусом, произошла утечка фазы. То есть, провод под напряжением касается корпуса (отсоединился контакт, нарушена изоляция, протекла вода). Прикоснувшись к электроприбору, вы будете поражены электрическим током. Кроме того, сопротивление в точке касания мизерное, вследствие чего произойдет мгновенный нагрев провода, и возгорание электроприбора.

Если ваш бойлер заземлен, электрический ток потечет по пути наименьшего сопротивления, то есть по контуру: фаза — «земля» — нулевая шина. Сила тока спонтанно возрастет, и сработает аварийное отключение в автомате защиты. Никто не пострадает, материальный ущерб не будет нанесен.

Если вы имеете поверхностные знания устройства электроустановок, возникает вопрос: а зачем нужно заземление, если то же самое произойдет между фазным и нулевым проводом? И собственно, чем отличается заземление от зануления?

Как работает заземляющий контур

Любой подъезд многоэтажного дома можно смоделировать по той же схеме. Но квартиры, распределенные по трём имеющимся фазам, потребляют электричество как попало, при чём это потребление постоянно меняется. Конечно, в среднем в точке подключения домового кабеля в распределительном пункте (РП) разница в токах на фазах составляет не более 5% от номинальной нагрузки. Однако в редких случаях это отклонение может быть выше 20%, и такое явление сулит серьёзные проблемы.

Давайте на мгновение представить, что электрический стояк, а точнее, его рамная часть, на которую прикручены все нулевые провода, оказался изолированным от земли. Столь высокая разница между потреблением квартир на разных фазах выливается в следующую закономерность:

  1. На наиболее нагруженной фазе происходит падение напряжения соразмерно нагрузке.
  2. На оставшихся фазах это напряжение, соответственно, возрастает.

Нулевой провод, соединённый с контуром заземления, служит запасным источником электронов как раз на такой случай. Он помогает устранить асимметрию нагрузок и избежать появления перенапряжений на смежных ветках трёхфазной цепи.

Популярные статьи  Маркировка люминесцентных ламп

Зануление: принцип действия

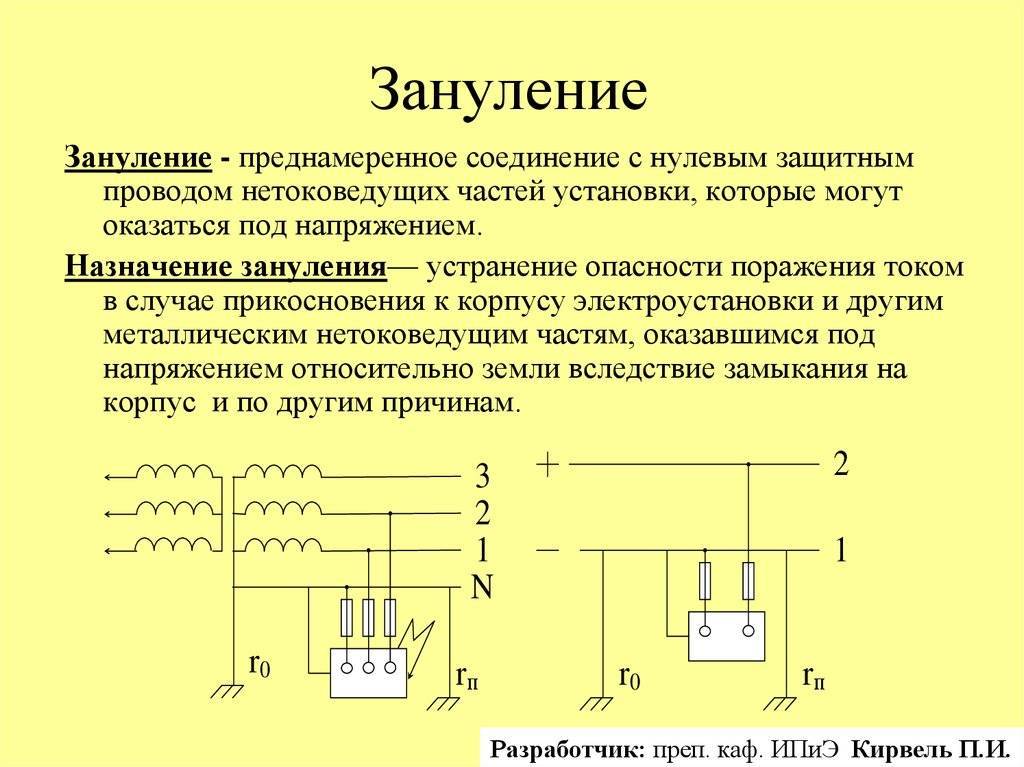

Зануление это один из вариантов защиты от поражения электрическим током, принцип действия которого основан на соединении нулевого защитного провода с металлическими частями, не проводящими ток.

Необходимость зануления электроустановок

Все электрические приборы должны быть, прежде всего, безопасными для человека. Для этого на них устанавливаются всевозможные средства защиты. Одним из них является зануление, которое, в отличие от заземления, имеет свои особенности.

Зануление производится в тех случаях, когда на конструктивных элементах, не проводящих ток, может возникнуть фазное напряжение, опасное для жизни и здоровья людей.

Эти ситуации чаще всего возникают из-за нарушенной изоляции или в результате ошибок, допущенных при монтаже.

Обратите внимание

Для предотвращения подобных случаев ко всем таким частям и деталям подключается проводник со специально выполненным заземлением. Именно он выполняет функцию зануления.

Зануление бытовой электропроводки выполняется следующим образом. На подстанции производится соединение с землей нейтральной точки трансформатора. Из трансформатора выходят три линии, подключаемые к домашнему электрощиту.

Далее, идет распределение по квартирам. Поэтому в современных розетках с тремя выводами предусмотрено подключение проводников фазы, нуля и нейтрали.

Таким образом, провод зануления, подключенный к розетке, оказывается подключенным к соответствующему проводу трансформатора.

Как действует зануление

Нередко возникает ситуация, когда человек может прикоснуться к корпусу прибора, где уже есть опасное напряжение, а защита еще не сработала.

Для защиты от этого и существует зануление, которое превращает обычное замыкание на корпус в короткое замыкание, где задействован фазный и нулевой провод.

Появление большого значения тока приводит к срабатыванию защитных устройств и автоматическому отключению поврежденной электроустановки от сети.

Такое фазное напряжение не представляет угрозы для жизни людей. Его величина будет значительно меньше, чем то напряжение, которое имеется в самом электропроводе. Это снижение выполняет зануление, принцип действия которого позволяет существенно снизить опасный уровень возникшего фазного напряжения.

Непосредственная защита осуществляется с помощью максимальных автоматов или плавких предохранителей, которые устанавливаются перед потребителями и защищают от коротких замыканий. На производстве существуют специальные отключающие приборы в виде магнитных пускателей, контакторов и различных автоматов.

Заземляющее устройство – что это: будет интересно каждому

Заземляющее устройство – это система, включающая непосредственно заземлитель и заземляющие проводники, которые используются для соединения бытовой техники с заземлителем. Заземляющие устройства принято разделять на следующие типы:

  1. Рабочий, позволяющие обеспечить бесперебойную работу оборудования;
  2. Защитный. Обеспечивает безопасную работу приборов;
  3. Грозозащитный, позволяющий отвести разряд молнии в молниеотвод или разрядник.

Также заземление принято делить на:

  • Искусственное, изготавливаемое специально для защиты от напряжения. Состоит из металлических стержней и провода, труб некондиционного типа, стальных уголков. Специалисты рекомендуют выбирать стальные полосы или уголки толщиной минимум 4 мм, пруты диаметром от 10 мм и длиной более 10 м;
  • Естественное. Такие металлические конструкции изначально изготавливались для других целей, но могут использоваться для защиты от напряжения. Тем, кто впервые столкнулся с понятием естественный заземлитель, что является определением данного термина – будет интересно. Сюда относятся изделия из железобетона, трубопроводы, осадные трубы. Исключение составляют системы, предназначенные для транспортировки газа и горючей жидкости.

зануление и заземление в чем разницаЗаземляющее устройство может быть в виде полосы

В условном обозначении к заземляющему устройству можно определить его тип. Первая буква показывает:

  • Т – источник питания соединяется с землей напрямую;
  • I – токоведущие элементы изолируются от земли.

Второй символ в условном обозначении показывает:

  • Т – открытые детали, находящиеся под напряжением, должны быть заземлены, независимо от их связи с грунтом;
  • N – открытые части, находящиеся под напряжением, защищаются от источника питания через глухозаземленную нейтраль.

Буквы, следующие в условном обозначении через тире после N, отражают характер связи и метод обустройства проводников:

  • S – защиту РЕ нулевого и N-рабочего проводников выполняют раздельными проводами;
  • С – защита выполнена одним проводом.

Отличия заземления и зануления

Нередко пользователи задаются вопросом, а можно ли делать зануление вместо заземления, и как это отразится на безопасности потребителя. Отвечая на все подобные вопросы, следует исходить из определения, данного этому виду защиты в предыдущем разделе. Из него следует, что функционально зануление более эффективно, поскольку в короткий промежуток времени до срабатывания станционной автоматики оно выполняет ту же функцию, что и обычное ЗУ.

Заземление ПУЭ

Однако это не означает, что данный вид защиты должен применяться всегда и повсеместно. Дело в том, что у зануления имеется целый ряд недостатков, являющихся следствием особенностей его организации. Они проявляются в следующем:

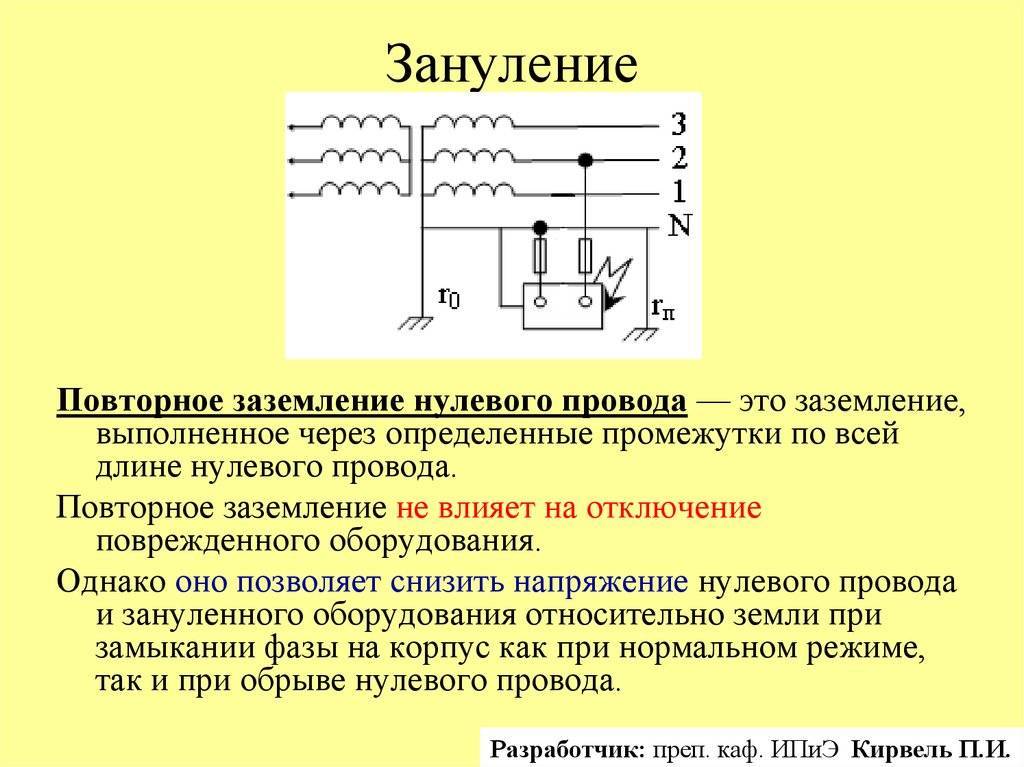

Нулевой провод систем энергоснабжения имеет большую протяжённость и постоянно используется в активном режиме (как проводник, по которому протекает рабочий ток), вследствие чего со временем он может разрушиться;

Дополнительная информация. Указанное явление в технической литературе, а также в среде специалистов чаще всего упоминается как «отгорание нуля» (смотрите фото ниже).

Разрушение нуля

  • В отличие от заземления, при обустройстве которого нет зависимости от фазы защищаемой линии, при занулении должны соблюдаться определенные условия подсоединения защитного проводника;
  • По своим возможностям оно ограничено, поскольку может использоваться только в цепях с наглухо заземлённой нейтралью в сетях TN-C-S, TN-C, TN-S (при наличии N, PE, PEN проводников).

В линиях, где подключение организовано по схеме с изолированной нейтралью (в системах IT и ТТ), по своему назначению более подходящих для промышленных объектов, оно работать не сможет.

Также эти два вида преднамеренной защиты отличаются и по области своего применения, а именно:

  • Зануление обычно применяется в многоэтажных жилых домах, где практически невозможно организовать полноценное заземление;
  • Повторное заземление более часто используется на промышленных предприятиях, где согласно ТБ к безопасности персонала предъявляются повышенные требования;
  • Этот же тип защиты чаще всего применяется в быту (в загородных домах, в частности), где возможностей для обустройства защитного контура имеется предостаточно (смотрите фото ниже).

Защитное заземление в частном доме

Следует добавить, что защитное заземление и зануление отличаются ещё одним важным фактором. Дело в том, что в первом случае защита распространяется только на участок электрической цепи, на котором в аварийном режиме (при пробое изоляции) за счёт стекания тока в землю понизилось рабочее напряжение. При этом вся остальная часть снабжающей электричеством системы продолжает функционировать.

В отличие от действия заземляющего эффекта, при занулении данный участок линии электропитания отключается полностью.

Так что пытаться ответить на вопрос, в чём состоит их различие, будет не совсем корректно. Гораздо правильнее говорить о том, что заземление и зануление электроустановок должны использоваться совместно. Такое комбинированное их применение обеспечит более эффективную защиту от поражения током.

Подводя итог их сравнению, отметим, что принцип зануления состоит в превращении аварийной ситуации в однофазное замыкание, приводящее к срабатыванию станционной защитной автоматики. Заземление же, с одной стороны, представляет собой снижение потенциала опасной точки (уменьшение сопротивления заземлителя), а с другой – их выравнивание.

Оно в данном случае заключается в поднятии потенциала опоры со стоящим на ней человеком до уровня напряжения на заземлённом корпусе.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Осциллограф ваш помощник (как работать с осциллографом)
как пользоваться осциллографом
зануление и заземление в чем разница
