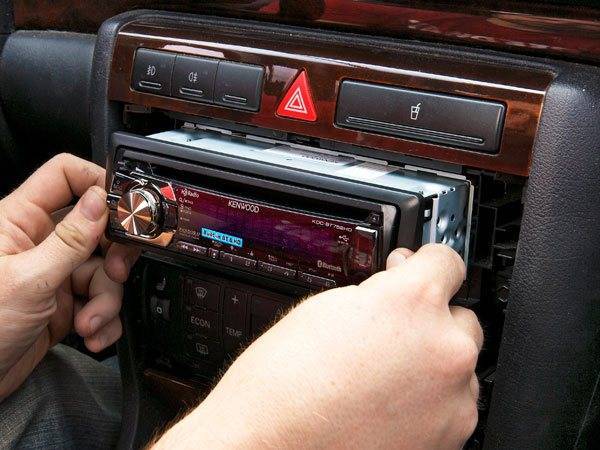

Как подключить магнитолу в машине или заменить на новую?

Схема подключения автомагнитолыДля проведения такого вида работ вам понадобится отвертка, пассатижи, мультиметр, изоляционная лента и аккуратность при демонтаже декоративных панелей и монтаже самой магнитолы. При замене автомагнитолы старой на новую не должно возникнуть трудностей. Колонки уже установлены в соответствующих местах, провода протянуты и подключены. Вам остается только проверить все провода на целостность, подключение аудиоколонок и заменить саму магнитолу в панели автомобиля.

При замене могут возникнуть трудности при подключении новой магнитолы, так как разъемы могут быть разные, то придется покупать специальный переходник. Сегодня большое разнообразие всяких переходников на базаре, поэтому с этим проблем у вас не будет. В большинстве случаев можно купить переходник там же, где покупали саму автомагнитолу. Также идет с некоторыми моделями в комплекте. После того как подключили магнитолу следует еще раз все проверить и провести первое включение проверить все ли работает.

При подключении магнитолы с нуля вам следует более тщательно подготовиться. Прежде всего, следует определиться с проводкой. Она должна быть специально для акустики с бескислородной медью сечением 2 — 4 мм кВ. Установить динамики в специально отведенные места, предусмотренные заводом-изготовителем. Если таких мест нет, придется самим делать отверстия под динамики. И в конце концов произвести монтаж автомагнитолы в панели автомобиля и само ее подключение.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Предохранитель

Для подключения «плюса» магнитолы понадобится многожильный медный провод с сечением не меньше 4 мм2. По своей длине он должен быть максимально коротким — без лишних зигзагов и прочего. Подключение автомагнитолы Sony всегда подразумевает наличие предохранителя на этом проводе номиналом в 10-20 ампер с хорошей изоляцией.

Устанавливают его, как правило, на расстоянии 50 см от клеммы аккумулятора. Иногда такой предохранитель уже предусмотрен фирмой-производителем, и часть хлопот отпадает. Минусовый провод также должен быть по возможности максимально коротким.

Провода необходимо проложить крайне аккуратно, без каких-либо закручиваний и как можно дальше от сторонних потребителей энергии типа сигнализации или маршрутного компьютера

Важно отметить, что подсоединять эти провода нужно только после того, когда полностью подключены и заизолированы все динамики. Никогда не допускайте прикосновения оголённого «плюса» к другим приборам. Он должен быть «наглухо» заизолирован

Он должен быть «наглухо» заизолирован.

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать – это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

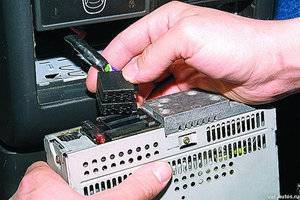

  1. Индивидуальные разъемы
  2. ISO разъем (международный стандарт)

Конечно удобнее, когда магнитола с разъемом ISO

Если придется менять магнитолу, то просто перетыкаете штекер и все готово.В случае же с индивидуальными разъемами магнитолы, можно купить либо разъем переходник под ISO, либо обрезать провода и соединить их к колодке индивидуального разъема по схеме (что не рекомендуется делать, в крайнем случае стоит использовать термоусадочные кембрики и меры предосторожности)

Важным моментом при подключении магнитолы является правильно подцепить плюсовой провод. Для подключения магнитолы его лучше брать напрямую от АКБ через предохранитель. Диаметр проводки должен быть не меньше чем на разъеме магнитолы. В крайнем случае, подключить магнитолу от прикуривателя.

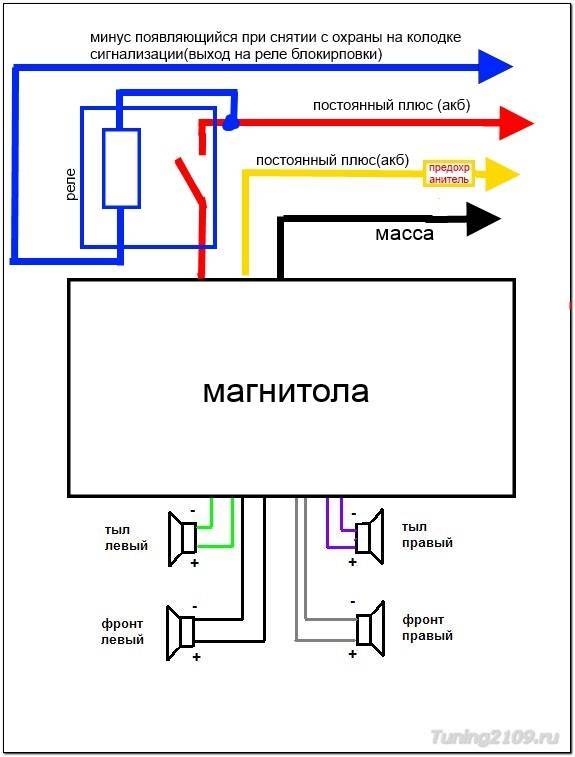

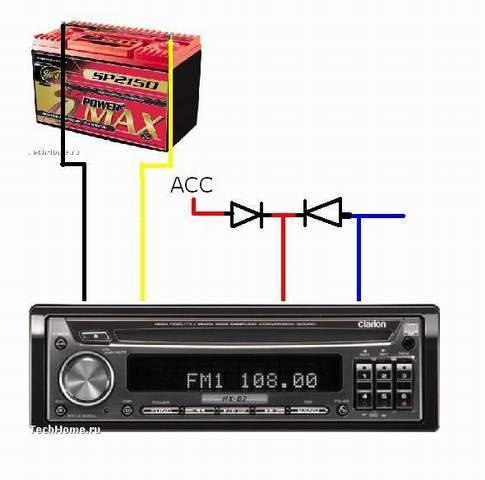

Пример: схема штатного подключения магнитолы для уменьшения утечки:Схема подключения автомагнитолыЧёрный – земля Желтый – силовое питание +12 вольт, от АКБ Красный – сигнал на включение магнитолы (от замка зажигания), слаботочные +12 вольт (логическая «1»). Синий – включение Антенны или др. устройств (слаботочные +12 вольт при вкл. магнитолы) Диоды – любые, достаточно слаботочных типа КД522Б

Популярные статьи  Проводка в гараже своими руками: схема, разводка, монтаж

Для подключения магнитолы нужно подать плюс на два провода (красный и желтый):

  1. Желтый – отвечает за питание памяти магнитолы (настройки)
  2. Красный – (силовой) отключает работу магнитолы.
По инструкции красный провод подключается через замок зажигания, таким образом магнитола будет выключаться после отключения зажигания.

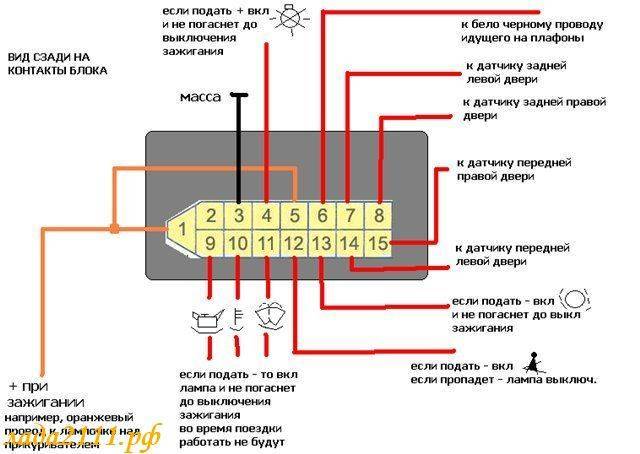

Для владельцев автомобилей ВАЗ 2110, чтобы не тянуть провод до замка зажигания, можно подключиться к 5 контакту колодки БСК:Схема подключения автомагнитолыОднако, такое подключение имеет свои недостатки, например, вместе с пассажиром нужно оставлять ключ зажигания, чтобы он слушал музыку, да и при включенном зажигании электропотребление увеличивается.

Поэтому зачастую эти два провода (желтый и красный) скручивают вместе и подключают к постоянному плюсу вместе. Теперь магнитола работает всегда, вне зависимости от зажигания. Отрицательный момент такого подключения магнитолы является постоянное потребление тока (в зависимости от модели магнитолы потребляемый ток разный), что приводит к разряду АКБ при длительной стоянке автомобиля.

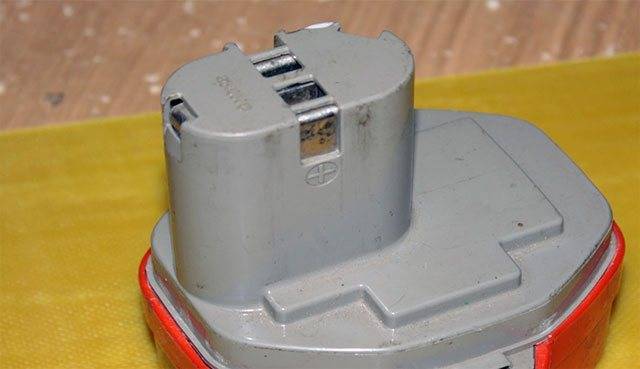

Аккумуляторная батарея для питания автомагнитолы

Ещё один возможный источник питания — аккумуляторная батарея. Не только та, что для авто, а типа той, что для шуруповёртов или другой техники. Можно и от старого автомобильного аккумулятора пода́ть питание, но это вариант для гаража. Дома надо что-то более экологичное и безопасное.

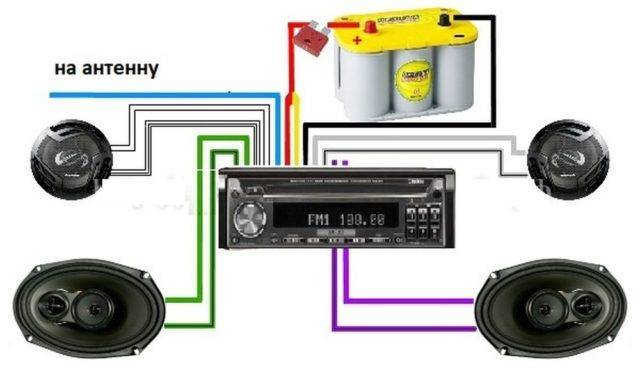

Схема подключения автомагнитолы

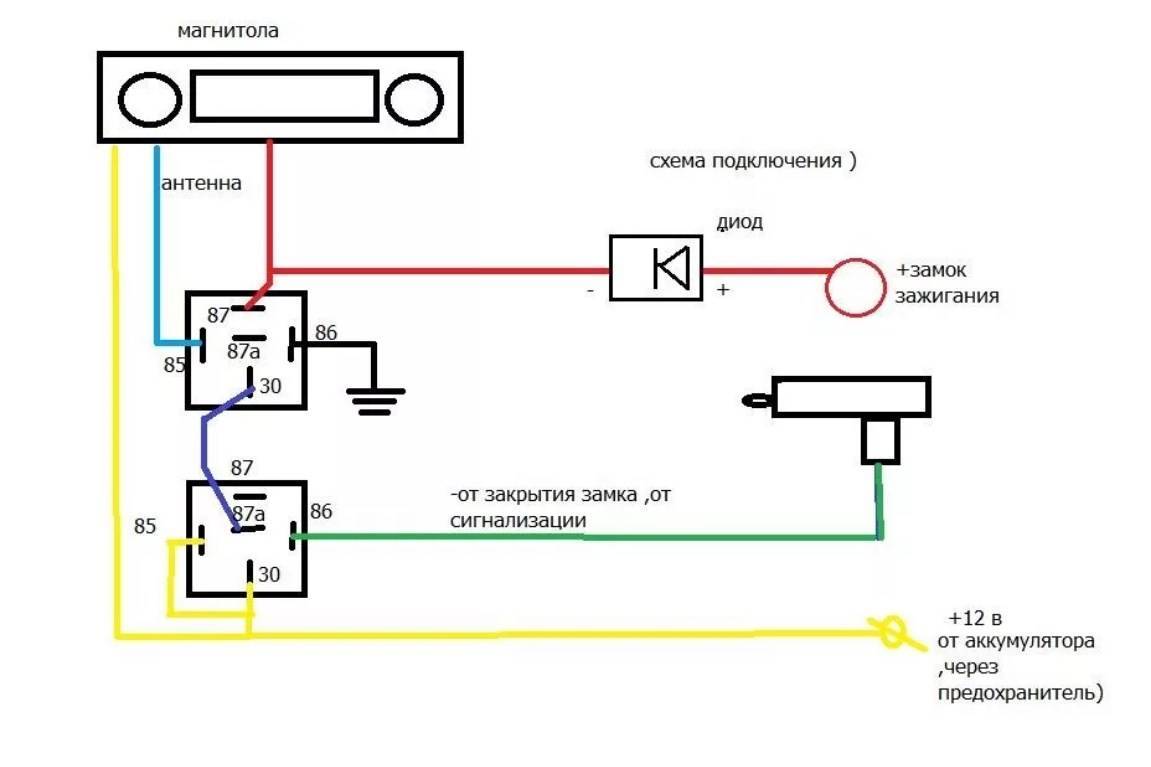

Схема подключения автомагнитолы к АКБ

Есть, конечно, готовые блоки с напряжением 12 — 14 вольт. Идеально, если у вас есть другая аккумуляторная техника или старый корпус от нерабочего аккумулятора с просевшими банками. Если он не держит заряд, надо менять банки. Подробнее о такой сборке в статье про восстановление АКБ.

Схема подключения автомагнитолы

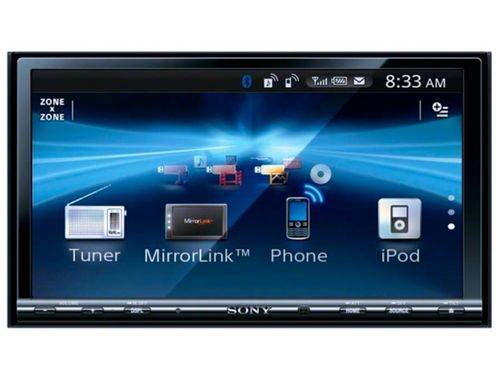

Настройка штатной ММС с возможностью просмотра DVD и ЖК монитором

Настройка, как штатного головного устройства с монитором и DVD, так и нового, отдельного аппарата, подробна прописана во все той же инструкции по эксплуатации прибора. При возникновении дополнительных вопросов связанных с подключением и настройкой отдельных функций и опций.

Схема подключения автомагнитолы

Вы можете обратиться за информацией к непосредственному производителю магнитолы через интернет, а также отыскать интересующие сведения на многочисленных форумах посвященных данному вопросу. Но это что касается, сложных настроек. Обычные, стандартные настройки систем мультимедиа для автомобиля, почти полностью идентичны действиям при работе с мобильным телефоном (айпадом). И производятся на сенсорном экране устройства.

Критерии выбора автомагнитолы с DVD монитором

Прежде всего, это конечно стоимость прибора. Но не следует думать, что магнитола с ДВД-проигрывателем и экраном, стоит огромные деньги. За вполне приемлемую на сегодняшний день сумму, можно приобрести устройство достойного качества.

Выбирая ММС, следует обратить внимание на:

  • мощность прибора, номинальную и максимальную.
  • общее количество выходных каналов (от 2 до 4).
  • линейные входы-выходы.
  • форматы читаемой информации.
  • наличие дополнительного оборудования и тому подобные технические детали.

Для женщин (и не только), безусловно, важным будет внешнее исполнение передней панели устройства.

Безопасность

Вне зависимости от того, какую схему подключения автомагнитолы вы выберете, вам придётся тянуть хотя бы один кабель от аккумулятора через перегородку в салон. Для этого иногда предусмотрено штатное отверстие. По идее, края этого отверстия должны быть закрыты пластиковой или резиновой втулкой. Потому что даже неострый металлический край от трения перетрёт изоляцию. Проверяем состояние резины или пластика и если есть необходимость меняем.

Штатная защита краев отверстия

Заодно и проинспектируйте другие провода, которые тут уже лежат. Допускать контакта оголённой (повреждённой) проводки и корпуса авто нельзя.

По салону протягиваем проводку так, чтобы риск её повреждения был минимален. Все зоны где повреждение возможно (даже теоретически), требуют дополнительной защиты. Используйте пластиковые или резиновые накладки, втулки и т. д. Даже 5–10 А — это уже серьёзно.

Не подключайте клемму динамика «минус» к корпусу автомобиля. Современные усилители в магнитофоне имеют другое устройство. Прицепив, таким образом, колонку для экономии на проводе можно вывести из строя усилитель.

Выбор автомагнитолы

Так как по умолчанию для создания самодельной акустической системы мы будем использовать валявшееся без дела устройство, то нам подойдет любая автомагнитола.Но эта «любая» должна всё-таки обладать минимальным набором функций:

  • Как минимум двухканальный выход мощностью в 40 Вт каждый;
  • Тюнер;
  • Проигрыватель CD/DVD/MP3 дисков;
  • USB – разъём для чтения информации с «флешок».

Помимо этого, следует обратить своё внимание на саму звуковую плату устройства. Некоторые магнитолы по чистоте и качеству звучания могут даже превосходить большую часть современных музыкальных центров. И хотя в силу того, что автомагнитола не имеет в своём «арсенале» больших и ёмкостных конденсаторов, за счёт чего и проигрывает в воспроизведении низких частот мощным стационарным акустическим системам, она однозначно на высоте в воспроизведении высокочастотного диапазона

Так же определённым преимуществом автомагнитолы является наличие в ней многоступенчатого раздельного по частотам эквалайзера, в то время, как большая часть стационарных музыкальных центров оснащаются лишь стандартными предварительными настройками

И хотя в силу того, что автомагнитола не имеет в своём «арсенале» больших и ёмкостных конденсаторов, за счёт чего и проигрывает в воспроизведении низких частот мощным стационарным акустическим системам, она однозначно на высоте в воспроизведении высокочастотного диапазона. Так же определённым преимуществом автомагнитолы является наличие в ней многоступенчатого раздельного по частотам эквалайзера, в то время, как большая часть стационарных музыкальных центров оснащаются лишь стандартными предварительными настройками.

Подаем плюс на магнитолу

Многие люди допускают ошибки при подключении подобных приборов. Они идут по наиболее простому пути, и включают магнитолу через прикуриватель. Это не позволяет использовать все технические особенности устройства. При большой громкости начинает мигать экран, снижается качество звука. В общем, исчезают все преимущества качественной магнитолы.

В связи с этим, обычно рекомендуется подключать плюс к магнитоле непосредственно от аккумулятора. Это позволит добиться ее оптимального питания. Не стоит забывать о безопасности. Обязательно производите подключение через предохранитель, это поможет избежать короткого замыкания. При этом следите, чтобы провода не различались по диаметру. У современных магнитол имеется 2 плюсовых вывода.

Желтый называют силовым, он отвечает за память аппаратуры. Красный провод является управляющим. Оба этих вывода следует подключить к батарее. Для большего удобства имеет смысл сразу после выхода из разъема объединить их. Это облегчит подключение в цепь предохранителя. При подобном простом подключении учитывайте потребление магнитолой тока в режиме «сна». При больших показателях ваш аккумулятор будет разряжен в первую же ночь.

Популярные статьи  схема камина с эффектом живого огня

Схема подключения автомагнитолы

Подключение через понижающий трансформатор

Подключить магнитолу дома можно через понижающий трансформатор с питанием 12В. Прибор можно запитать к самодельному или фабричному источнику питания, который подключается к сети в 220 В

Чтобы создать трансформатор своими руками, важно избавиться от вторичной обмотки и сделать несколько дополнительных витков с изолирующим покрытием

Еще следует определить тип шнура, который подойдет для создания обмотки. Большинство автомобильных магнитол снабжаются усилителем с потреблением тока до 10-15 А. Создавая самодельный узел, нужно убедиться, что он сможет справляться с повышенными нагрузками, не подвергаясь перегреву или оплавлению изолятора. Чтобы предотвратить нагрев внутренних деталей, необходимо поставить на выходе диодного моста вентилятор.

Для оценки напряжения обмотки задействуется мультиметр. После этого пользователю нужно рассчитать количество витков, при которых можно получить напряжение в 12 Вольт. Еще в цепь нужно включить выпрямитель из 4 полупроводников типа Д226. Система оснащается индуктивной катушкой с 2 конденсаторами по 10 тыс. мкФ. Для сборки диодного моста задействуют пластину гетинакса.

Подготовка к работе

Перед тем как подключить магнитолу к компьютеру или источнику питания на 220 В, важно подготовить такие приспособления:

  1. Преобразователь напряжения.
  2. Изолятор.
  3. Провод с оптимальной длиной и сечением.
  4. Мультиметр.
  5. Калькулятор для проведения расчетов.

Как сделать понижающий трансформатор своими руками

Понижающий трансформатор создается по следующей инструкции:

  1. Выбираем свободный участок провода и обматываем его изолятором и куском провода оптимальной длины и сечения.
  2. Чтобы определить оптимальное число витков, необходимо собрать схему включения и померить выходное напряжение одного витка. Если мультиметр выдает 2,9 В, одна обмотка обладает показателем в 0,41 В. Чтобы получить 12-вольтное напряжение, потребуется 30 витков.
  3. Дальше необходимо подключить диодный мост.

Перечисленные компоненты продаются в различных магазинах запчастей к электронным приборам или изготовляются своими руками в домашних условиях.

Непосредственное подключение

Все компоненты нужно соединить с помощью кабелей, а потом закрепить в защитном кожухе из огнестойкого сырья. Коммутация выполняется с помощью отдельных шнурков.

В процессе подключения следует убедиться в правильности выбора схемы. В противном случае система перегорит.

Технические параметры и подключение

Для подключения головных устройств в современных машинах, применяют ISO-разъем. Это является аналогом советским аналогом, но только прошедши сертификацию по европейским стандартам. Обычно они изготавливаются двойными, и каждый разъем имеет по 8 контактов. Так как каждый производитель выпускает продукцию по своему усмотрению, и некоторые из них объединяют два выхода в один разъем.

Разъем автомагнитолы

Так как устройство нуждается в питании, то один из них оснащается силовыми проводами. Такой штекер и разъем выполняется в сером либо же коричневом цвете. И обозначается буквой «А». Второй промаркирован буквой «Б» или же английской «В», и имеет черный цвет. Этот разъем необходим для подключения динамиков в авто.

Разнообразные разъемы магнитол

Иногда попадаются машины, оснащенные акустической системой, которые имеют три разъема. Но это является исключением. Но расстраиваться не стоит. Любую магнитолу, даже если на ней установлен нестандартный выход, можно подключить через переходник. Так же возможен вариант подключения напрямую, путем скручивания и запаивания проводов.

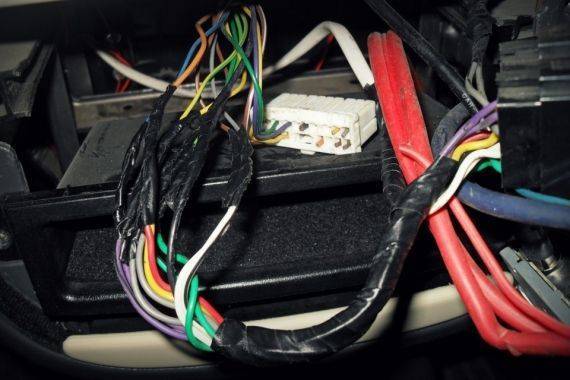

Провода разъема автомагнитолы

Последний вариант конечно не очень подходящий. Он является актуальным, если магнитола не будет демонтироваться долгое время. Но если возникла необходимость в снятии, то провода придется обрезать и все перекручивать по новой. В этом случае разумней будет подключить магнитолу через евроразъем.

С чем можно столкнуться при не правильном подключении автомобильной магнитолы?

Нельзя сказать, что для правильной установки магнитолы совсем не нужно обладать никакими умениями. Желательно иметь хотя бы начальный опыт подключения электротехнических устройств, но это не является обязательным условием, следуя инструкции, выполнить установку сможет человек и без какого-либо опыта. Чтобы понять, все ли было сделано правильно, стоит проследить за работой магнитолы. Признаком допущения ошибки будет наличие следующих факторов:

  • Выключается магнитола при увеличении громкости.
  • При выключении зажигания сбиваются настройки магнитолы.
  • Магнитола садит аккумулятор в выключенном состоянии.
  • Звуковой сигнал заметно искажается, особенно при прослушивании на высокой громкости.

В очень редких ситуациях виноват не тот, кто подключал, а продавец, который продал некачественное изделие. Конечно, этот вариант исключать нельзя, но перепроверить схему подключения все же потребуется.

Какие могут быть расширения?

Если вы планируете подсоединить профессиональное устройство через замок зажигания или напрямую к сети, то чтобы все сделать правильно, необходимо учитывать расширения, характерные для магнитолы 220. Благодаря данному функционалу устройство оснащается дополнительным функционалом, позволяющим сделать использование магнитолы более комфортным.

К примеру, это могут быть расширения:

  1. АNT. Это расширение будет полезно в том случае, если в машине есть выдвижная антенна. То есть при необходимости ее активировать вы можете просто дать команду устройству и антенна включится автоматически.
  2. REMOTE. Благодаря этой функции можно подсоединить к системе усилитель, соответственно, добиться лучшего звучания. Если ваше авто в принципе маленькое, то эта функция будет не особо полезной, так как в любом случае вы не сможете добиться нужного звукового фона.
  3. ILLUMINATION. С помощью этого расширения можно сделать так, чтобы яркость устройства была снижена во время езды и не отвлекала автомобилиста. Когда машина останавливается, система автоматически увеличит яркость дисплея.
  4. MUTE. Данное расширение включается только тогда, когда автолюбителю необходимо поговорить по мобильному телефону. Когда телефон звонит , система автоматически включает это расширение и динамики отключаются.

Схема подключения автомагнитолы

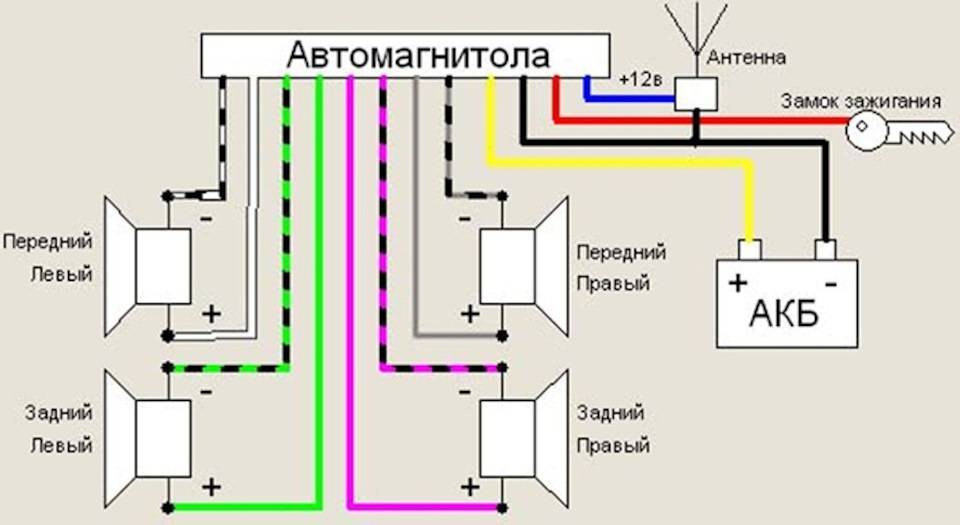

Схема подключения аудио-системы и проводки

При установке автомагнитолы полезно знать

В процессе установки и подключения магнитолы в автомобиле зачастую возникают нестандартные ситуации, которые не возможно предусмотреть ни в одной инструкции.

Схема подключения автомагнитолы

Так, если при установке автомагнитолы использовать штатную автомобильную антенну, то иногда длины ее провода может не хватать. Многие машины до сих пор оснащаются антеннами, рассчитанными на установку магнитол старого образца. У них антенное гнездо расположено на “хвостике” длинной всего сантиметров пятнадцать.

В этом случае можно попытаться подсоединить антенну вслепую после подключения к магнитоле всех остальных проводов. Если сделать этого не удастся, тогда, скорее всего, придется снимать консоль и втыкать штекер антенны на ощупь уже после установки автомагнитолы в контейнер.

Популярные статьи  схема подключения двухклавишного проходного выключателя

Кстати, примерно после получаса такой «камасутры» вас, наверняка, начнут посещать мысли о покупке новой автомобильной антенны для радио.

Если возникнет необходимость вынуть автомагнитолу со съемной лицевой панелью из контейнера, для этого нужно будет по бокам от нее вставить до упора два плоских ключа, входящих в комплект с магнитолой. Но перед этим не забудьте снять лицевую панель управления – она обычно отсоединяется кнопкой «Release».

Подключения и установка автомагнитолы

Даже при покупке нового автомобиля уже с завода устанавливают бюджетный вариант аудиосистемы, но есть и авто на которые не устанавливают. А если вы приобрели подержанное авто 10 лет, то там наверняка стоит старая магнитола, которая не удовлетворяет ваши требованием. В новой современной автомагнитолы ведь можно не только слушать музыку из таких носителей, как:

  • оптические диски CD/DVD;
  • SD накопители;
  • USB флеш накопители;
  • поддержка синхронизации и подключения телефона в качестве плеера;
  • aux вход.

Также в более дорогих моделях присутствует LCD дисплей, поддержка просмотра видео, просмотр TV каналов, система навигации и еще много интересных функций. Конечно, такие аудиосистемы стоят дороговато и потребуется помощь специалистов, чтобы произвести подключение. Но многим автолюбителям не по карману купить такие модели магнитол и выбирают более бюджетный вариант. Если имеется представление об электрооборудовании автомобиля, подключении проводов и немножко аккуратности в работе, то в силах произвести подключение своими руками.

Как подключить?

Для работы вам скорей всего понадобятся пассатижи, отвертка, «изолента», мультиметр (не обязательно), а также аккуратность при демонтаже декоративных панелей салона. При обычной замене старой магнитолы на новую систему, проблем не должно возникнуть, ведь колонки установлены, остается просто заменить само устройство. Вам остается проверить только целостность проводки, а также правильность подключения колонок.

Единственно, проблемы могут возникнуть, если в новой аудио системе окажутся иные разъемы для подключения. Но, как правило, существует единый мировой стандарт, а именно разъем ISO. Но, в случае чего всегда можно купить требующийся переходник, в магазинах и на рынках такого «добра» хватает. Возможно, в комплекте с новой магнитолой уже идет несколько переходников, внимательно осмотрите содержимое коробки.

Советы для безопасной работы

Для долгой и качественной работы аудиосистемы в автомобиле необходимо детально знать структуру проводки автомобиля и иметь базовые навыки работы с электроникой. Несколько советов:

  • установить фазировку перед подключением динамиков;
  • прокладывать провода, откручивать/закручивать болтики, работать с инструментом неспешно и аккуратно;
  • не допускать регибов проводов;
  • по завершении работ замерить утечку тока мультиметром

использовать провода в соответствии с маркировкой.

Если все-таки принято решение заниматься установкой самостоятельно, лучше перед этим посмотреть, как это делают другие. В сети множество ознакомительных роликов, где опытные автоэлектрики собственноручно показывают технологию.

Сегодня практически каждый водитель, находясь в движении, наслаждается любимой музыкой. Производители автомобильной электроники создают все условия для комфортной езды, а сотни специалистов находят новые способы сделать прослушивание музыки приятным и экономичным. Благодаря самостоятельной установке магнитолы можно узнать несколько больше о своем транспортном средстве и расширить спектр своих навыков.

Схема подключения автомагнитолы

Магнитола – незаменимый атрибут любого современного автомобиля. Как правило, вместо штатного устройства покупается более функциональное оборудование. В любом случае магнитолу надо правильно подключить. Отметим, что существует несколько вариантов решения поставленной задачи. В этой статье мы перечислим основные методы подключения автомобильной магнитолы.

Почти все устройства этого типа сегодня комплектуются универсальным разъемом, благодаря которому с подключением справится даже начинающий автолюбитель. Также в продаже есть различные переходники, которые могут упростить задачу. Ещё один вариант – соединение проводов по цветовой схеме (обычно она идёт в комплекте с магнитолой).

Размеры магнитол – 1DIN и 2DIN

В бороде европейских и российских автомобилях имеется стандартное окно для установки магнитолы типоразмеров 1DIN или 2DIN. Обозначение соответствует международному стандарту ISO 7736 (Автомобильные головные устройства), разработанному в Германии в 1984 году. DIN (Deutsches Institut für Normung) переводится как Институт стандартизации Германии.

Схема подключения автомагнитолы

Как видно на чертеже, размеры 1DIN (180×50×160) и 2DIN (180×100×160) отличаются только высотой. У 2DIN она в два раза больше, чем у 1DIN. Следует отметить, что посадочная глубина 160 мм не зафиксирована в стандарте, но по факту во всех автомобилях соответствует этому размеру.

При выборе автомагнитолы для первичной установки или при замене морально устаревшей, необходимо убедиться, что размер намеченной для покупки магнитолы соответствует размеру окна в бороде. Если размер автомагнитолы меньше на несколько миллиметров, чем окно отсека, то такой вопрос решается легко. Пример установки магнитолы меньшего размера, чем окно шахты приведен в статье ниже.

Если размер магнитолы меньше на сантиметр и более, то понадобиться приобретать переходную рамку, а если больше и не помещается в отсек, то придется снимать бороду и расширять окно. Это трудоемкая работа и лучше сразу выбирать магнитолу, подходящую по размерам для установки в Ваш автомобиль.

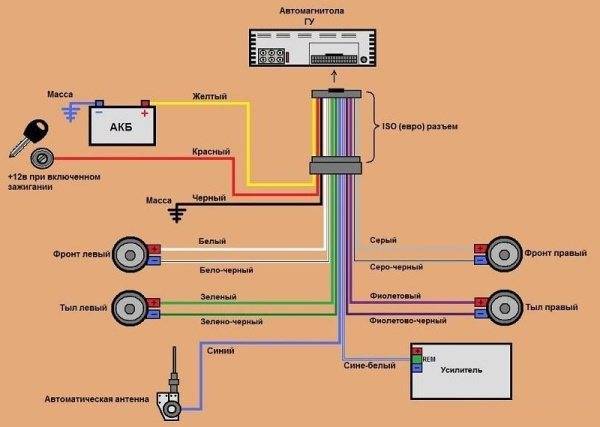

4 Подключаем аудиосистему – схема и порядок действий

Теперь разберемся, как правильно подключить непосредственно автомагнитолу. Схема подсоединения проводов приведена ниже. Почти все автомагнитолы в транспортных средствах последних 15–20 лет выпуска используют три провода для подачи питания:

  • желтый питает силовых энергопотребителей, он идет на плюс аккумулятора;
  • черный идет на минус АКБ;
  • красный выполняет функцию плюса замка зажигания.

Профессионалы говорят, что установка автомагнитолы своими руками должна производиться именно по такой схеме. Не рекомендуется подключать желтый проводок к прикуривателю либо замку зажигания, а черный к болту на массу, как это делают многие автолюбители и кустарные «специалисты» по автозвуку. Этот вариант неправильный. Доказано и проверено. Правильное подключение гарантирует по-настоящему качественное звучание музыкальной системы.
