Содержание

Купить хороший выключатель

Если надо заменить выключатель по каким-то причинам, самое время задуматься и о других мелочах. Стоимость выключателя расходами сложно назвать чаще всего. Другое дело, что может не оказаться желания его менять своими руками. Придётся потратить больше денег, оплатить услуги специалиста.

Опасно ремонтировать элементы электросети самостоятельно: можно что-то сделать неправильно, допустить ошибку. Никто не вправе запретить своими руками совершенствовать, менять, ремонтировать электросеть в квартире, любые её элементы хозяину жилья, мастеру на все руки, любителю похлопотать по хозяйству. Такого закона нет. Но поставить на кон имущество, здоровье жизнь не каждый сможет.

Всё, что нужно – отключить рубильники в щите на лестничной площадке или в доме, счётчик, взять в руки отвёртку, нож или ножницы для зачистки кабеля, демонтировать старый выключатель и приступить к установке нового. Нет в этом ничего сложного, на первый взгляд. Однако ставки велики. Хочется, чтобы оплата услуг мастера не превышала намного расходы на выключатель.

Если поставить себе такую цель, не стесняясь выбрать оптимальную модель, хороший бренд, мечта сбудется.  Несколько выключателей одновременно приобрести и поменять их во всех комнатах – тоже хорошая идея.

На какой высоте выключатели расположены? Легко ли до них дотянуться? К их месту расположения быстро привыкает человек, даже при условии частых переездов, продолжительных командировок. Редко к своим ощущениям люди прислушиваются, выключая и включая свет автоматически.

Просматривая фото двойных выключателей, легко удивиться разнообразию вариантов, вдохновиться. Раз уж сложились так обстоятельства, надо менять выключатель, можно в этом случае:

  • купить один, но очень хороший, известного производителя;
  • заменить все выключатели в доме на более современные, интересные, красивые;
  • переделать электросеть немного – изменить положение одного или нескольких выключателей;
  • заменить розетку, место положения – одной или нескольких.

Оценив состояние электросети, ориентируясь на тот факт, что и так за работу электрику придётся заплатить, можно добиться лучших результатов.

Даже если самостоятельно всю работу было принято решение сделать, стоит сэкономленные средства вложить в качественный двухклавишный выключатель, приложить чуть больше усилий, чем требуется – уровень комфорта повышать помогает инициативность.

проходных Монтаж и перекрёстных переключателей

Оптимальный вариант электрической разработки схемы и её монтажа — на этапе строительства или дома при проведении его капитального Нужно. ремонта учесть все помещения, в которых понадобиться может независимое включение и отключение освещения из 3-х точек удалённых. Это длинные коридоры, подвальные несколькими с помещения входами и выходами, лестничные марши. учесть Следует и дворовые постройки, уличное освещение.

кто, Тем собирается монтировать освещение самостоятельно, но не навыков имеет, специалисты советуют сначала собрать схему временную освещения, соединив 2 проходных выключателя проводами короткими и подключить лампочку. Следует запомнить, к контактам каким были подсоединены провода. Убедившись, цепь что собрана правильно, выключатели нужно Последовательность.

отсоединить действий

Монтаж освещения выполняется в порядке следующем:

  1. Уложить и закрепить двухжильный провод соединения для проходных выключателей.
  2. В месте установки выключателя перекрёстного оставить небольшую петлю, но провод не Установить.
  3. перерезать переключатели на своё постоянное место.
  4. проходным к Подключить выключателям концы двухжильного, нулевого фазного или проводов.

    Подключение проводов

  5. Убедиться, освещением что можно независимо управлять из 2-х точек.
  6. цепь Отключить от питающей сети.
  7. В месте установки выключателя перекрёстного двухжильный кабель перерезать и в разрыв перекрёстный установить выключатель.

    Подключение в разрыв двухжильного Подключить

  8. кабеля цепь к питающей сети.
  9. Убедиться, освещением что можно независимо управлять из 3-х точек.

внутренних Для работ подойдёт любой двухжильный провод изолированный, сечение которого соответствует предполагаемой Для. нагрузке уличного освещения применяется провод в изоляции двойной.

Практика показала, что управление длинных в освещением коридорах, на лестничных маршах, в подвальных дешевле помещениях и практичнее сделать с применением проходных и выключателей перекрёстных.

Устройство, контролирующее две группы светильников

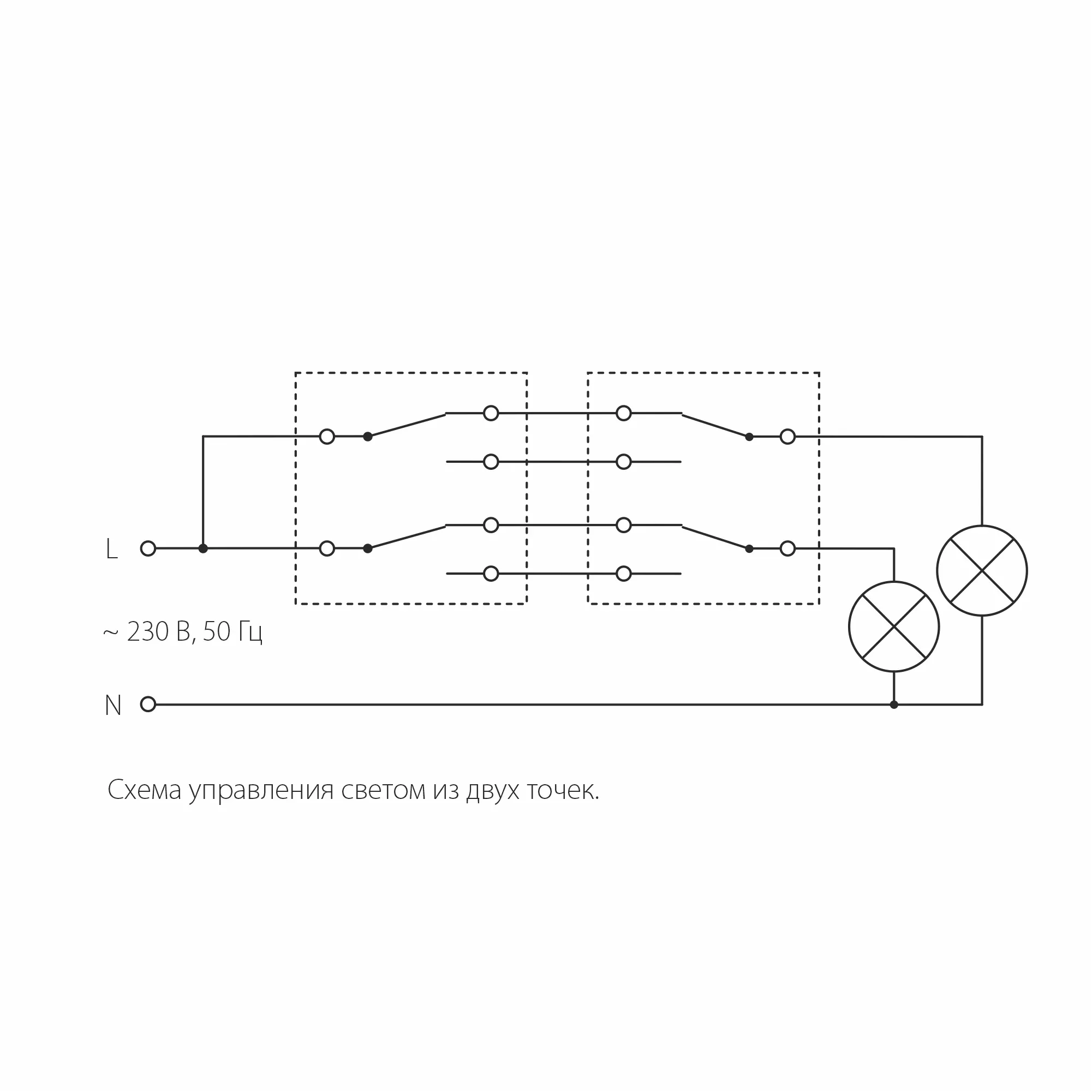

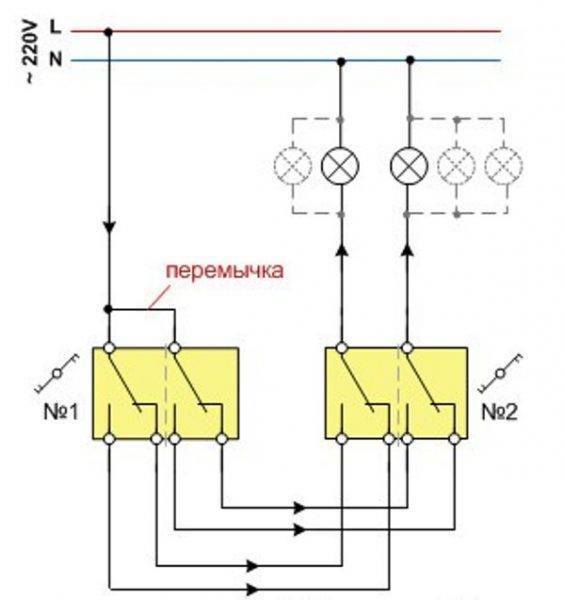

Схема подключения двухклавишных проходных выключателей

Устанавливать двухклавишный проходной выключатель целесообразно в большом помещении, где необходимо управлять несколькими осветительными приборами. Его конструкция представляет собой два одинарных выключателя в общем корпусе. Монтаж одного устройства для контроля двух групп позволяет сэкономить на прокладывании кабеля к каждому из одноклавишных выключателей.

Монтаж двойного проходного выключателя

Такой прибор используется для включения света в ванной и туалете или в коридоре и на лестничной площадке, он способен включать лампочки в люстре несколькими группами. Для монтажа проходного выключателя, рассчитанного на две лампочки, понадобится большее количество проводов. К каждому подводится шесть жил, так как в отличие от простого двухклавишного выключателя, проходной не имеет общей клеммы. По существу, это два независимых выключателя в одном корпусе. Схема коммутации выключателя с двумя клавишами выполняется в следующей последовательности:

  1. В стене устанавливаются подрозетники для устройств. Отверстие для них вырезается перфоратором с коронкой. К ним по штробам в стене подводятся два провода с тремя жилами (или от распредкоробки один шестижильный).
  2. К каждому осветительному прибору подводится трехжильный кабель: нулевой провод, заземление и фаза.
  3. В коммутационной коробке фазный провод подключается к двум контактам первого выключателя. Два устройства соединяются между собой четырьмя перемычками. Ко второму выключателю присоединяются контакты от светильников. Второй провод осветительных приборов коммутируется с нулем, приходящим с распределительного щита. При переключении контактов общие цепи выключателей попарно смыкаются и размыкаются, обеспечивая включение и выключение соответствующего светильника.

Подключение перекрестного выключателя

Двухклавишные выключатели также используют при необходимости управлять освещением из трех или четырех мест. Между ними устанавливается двойной выключатель перекрестного типа. Его подключение обеспечивают 8 проводов, по 4 для каждого концевого выключателя. Для монтажа сложных соединений с множеством проводов рекомендуется использовать коммутационные коробки и выполнять маркировку всех кабелей. Стандартная коробка Ø 60 мм не вместит большое количество проводов, потребуется увеличить размер изделия или поставить несколько спаренных или приобрести распределительную коробку Ø 100 мм.

Провода в распределительной коробке

Важно помнить, что вся работа с электропроводкой и монтажом приборов выполняется при отключенном напряжении. В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:. В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

https://youtube.com/watch?v=9cG_VmdR4uk

В этом видео показан эксперимент, в котором испытывались различные способы соединения проводов:

Монтажная схема подключения

Популярные статьи  Схема соединения источника тока, лампочки и 2-х переключателей

Принцип подключения проходных выключателей

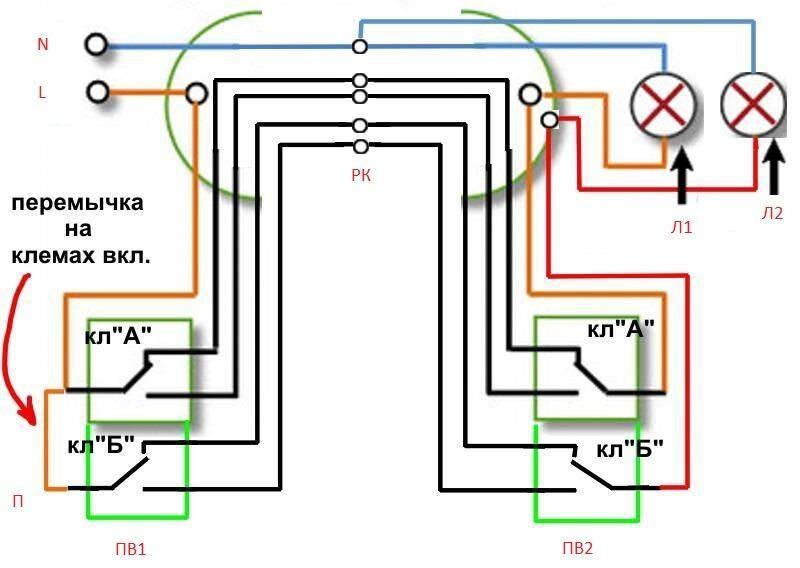

Схема подключения двухклавишного выключателя с подключением через распредкоробку

В статье все правильно написано, но я столкнулся стем, что электрик, который раньше устанавливал выключатели не оставил запасных проводов в коробке и когда один алюминиевый провод подломился пришлось повозиться с наращиванием этого провода. Советую оставлять запас хотя бы на два ремонта.

Я сам учился на электрика и иногда подрабатываю, в роли электромонтера. Но с каждым годом, или даже с каждым месяцем, создается всё больше вопросов по электрике. Работаю по частным вызовам. Но Ваша опубликованная инновация, мне в новизну. Схема интересная и обязательно мне пригодится в ближайшем будущем. Всегда стараюсь воспользоваться советами «бывалых» электриков.

Конструктивные особенности 2х клавишного П.В.

Многочисленные компании производители, делают разные модели двухклавишных проходных переключателей. Внешним видом с лицевой стороны они ничем не отличаются от обычных, бывают варианты с подсветкой клавиш и без нее.

Рис. 3. Внешний вид двухклавишного проходного выключателя с лицевой стороны

Конструкция креплений в стене стандартная с раздвижными металлическими планками, которые разводятся вращением винтов.

Рис. 4. Пример крепления двухклавишного проходного выключателя в стену

Каркас, на котором крепятся контактные клеммы, и механизм переключения может быть пластиковым или керамическим, как правило, для токов выше 10А изделия делаются на керамической основе.

Существенным отличием от других моделей считается то, что расключение ПВ двухклавишного осуществляется через шесть контактов.

Рис. 5. Шесть контактных групп на керамической подложке проходного выключателя «Lezard»  с двумя клавишами

Контактные группы могут быть на пружинах или с болтовыми зажимами. Для удобства монтажа на керамической подложке выключателей «Lezard» контакты нумеруются, так же как и на других моделях, маркировка предусматривает максимально допустимый ток нагрузки. На некоторых изделиях есть упрощенная схема подключения.

Не надо долго думать, как переключатель Werkel подключить в эту схему,. Провода на контакты крепятся очень удобно, нажатием кнопки отверстие контакта открывается, вставляется провод, при отпускании контакты зажимаются. Выключатели серии АВВ Busch-Jaeger basic 55 и ABB Niessen Zenit имеют съемные модульные механизмы на общем каркасе корпуса. При необходимости в один корпус можно вставить модули для обычного или проходного выключателя.

Не трудно понять, как подключить 2 клавишный abb, по той же схеме, что и «Lezard»  конструкция зажимных клемм у них одинаковая.

Ошибки, совершаемые при монтаже проходных выключателей

Среди допускаемых начинающими электриками ошибок следует отметить наиболее часто встречающиеся, которые могут повлиять на качество работы по установке и подключению устройств для управления осветительными приборами из нескольких мест.

  1. Попытка произвести все соединения в одной распределительной коробке. Такой вариант возможен при коммутации простой однолинейной схемы с двумя устройствами. При более сложных подключениях следует развести участки соединений по двум или даже по трем коробкам, чтобы избежать большого количества скруток в одном месте. В противном случае это может привести к короткому замыканию в случае недостаточной изоляции и к сложности последующего обслуживания или ремонта.

схема подключения двухклавишного проходного выключателя

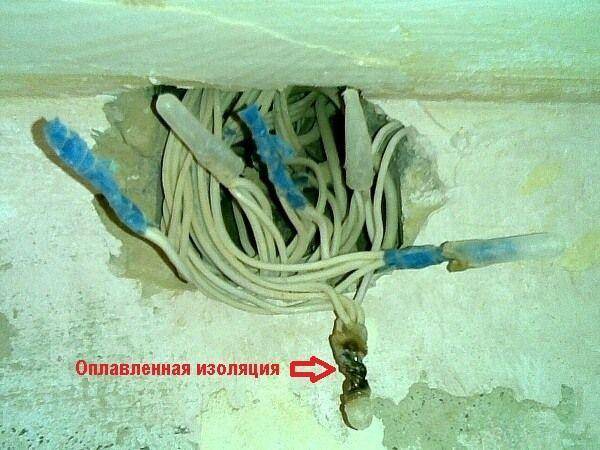

Большое количество скруток в одном месте могут привести к КЗ и усложнить ремонт

  1. Использование проводов с разным материалом токоведущих жил. Такое соединение недопустимо, потому что в процессе эксплуатации непременно произойдет окисление и контакт будет утрачен.
  2. Устройство счалок в желобе кабель-канала или под слоем штукатурки при скрытой проводке. Это может привести к утечке электротока из-за нарушения изоляции в результате намокания стены или скопления конденсата в коробе. В результате может происходить пробитие тока на стену или постоянное срабатывание защитной аппаратуры (УЗО).
  3. Неправильное оформление счалок при коммутации проводов. Скрутка должна быть плотно стянутой и иметь в длину не менее 25 мм. При этом условии контакт будет надежным и долговечным. А самым правильным решением будет применение клеммников.

Как подключить проходные выключатели для управления освещением из нескольких мест? Схемы подключения и видео

Как уже было сказано выше, проходные выключатели предназначены для управления одной или несколькими группами освещения. Мы уже рассмотрели, как подключить проходной выключатель, и знаем, что управлять осветительными приборами можно из двух или более точек, но у каждой из таких схем имеются свои особенности.

Такое устройство, как выключатель, может выглядеть изящно и богато

В отличие от обычных одно, двух и трехклавишных коммутационных устройств, которые монтируются по одиночке, установку проходных выключателей выполняют только попарно. Далее мы рассмотрим, как выполнить схему управление группами освещения из двух и более мест и особенности подключения.

На видео наглядно показана схема подключения проходного выключателя:

Watch this video on YouTube

Принципиальная схема подключения проходного выключателя с 2-х мест

Подключение проходного переключателя практически не отличается от монтажа обычного 1, 2 или 3-х клавишного выключателя. Различие заключается лишь в количестве клемм и подводимых проводов.

Для реализации схемы подключения проходного выключателя с двух мест потребуется наличие двух коммутирующих устройств, распределительная коробка, в которую подводятся провода от осветительных приборов и трехжильные кабеля от переключателей.

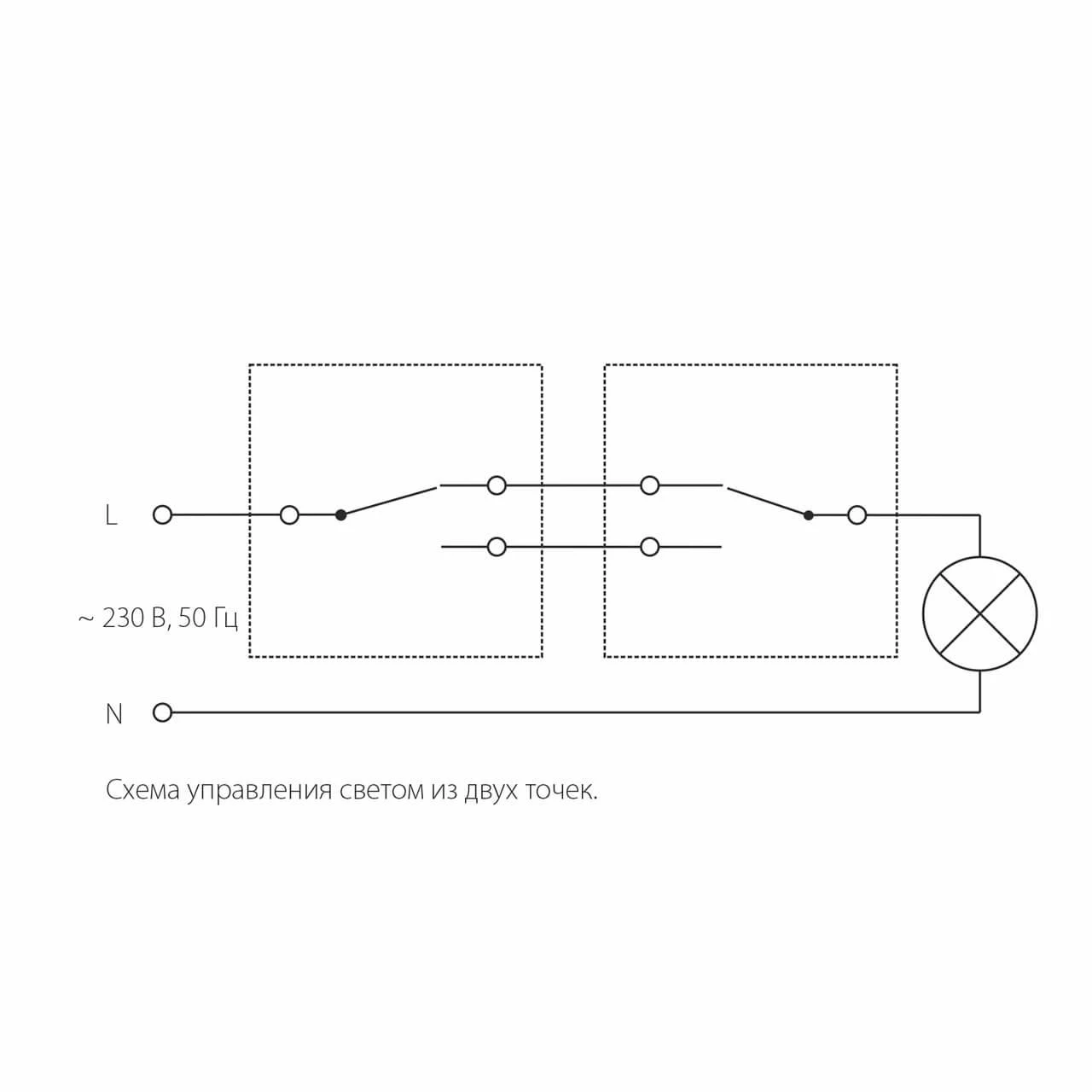

Схема подключения проходного выключателя на 2 точки

Фазовый провод от распредкоробки присоединяется к общему входному контакту 1 проходного переключателя. Выходные контакты параллельно соединяются с аналогичными клеммами второго коммутирующего устройства. От общего контакта второго переключателя провод идет на клемму осветительного прибора. Другая клемма светильника проводом соединяется в распределительной коробке с «нулем».

Вот в принципе и вся схема подключения переключателей с двух мест. По-моему ничего сложно в этом нет.

Схема подключения проходного выключателя с 3-х мест

Иногда возникает потребность в создании более двух точек управления различными группами освещения, например, на лестницах многоэтажных домов, в больших залах, длинных коридорах с несколькими выходами и т.д. В таких случаях реализуется схема подключений проходных выключателей на 3 точки минимум.

Реализация схемы подключения проходного переключателя из трех мест актуальна в многоэтажных домах

Выполнить подобное подключение также можно без проблем, однако, для этого помимо обычных проходных переключателей потребуется и перекрестный выключатель. В таких коммутирующих устройствах имеется уже не три, а четыре контакта – пара входных и два выходных, которые переключаются одновременно, а соответственно необходимо использования четырехжильных кабелей.

В подобной схеме на первой и  последней точке управления освещением применяются обычные проходные выключатели, тогда как на всех остальных пунктах задействуются перекрестные переключатели. Число мест управления группами осветительных приборов неограниченно, но с каждой дополнительной точкой осложняется расключение в распредкоробке вследствие большого количества проводов. Для облегчения работ необходимо промаркировать провода, чтобы впоследствии не запутаться в них.

Схема подключения проходных выключателей из 3 мест

Принцип подключения проходных выключателей для трех точек управления следующий:

  1. Выходные контакты первого проходного переключателя при помощи проводов соединяется с входной парой клемм, идущего следом перекрестного выключателя, и так далее вплоть до последней точки управления, общий провод которого присоединяется к контакту осветительного прибора. Фазовый провод присоединяется к входному контакту первого коммутирующего устройства, а второй провод, идущий от светильника, приходит на «нуль» в распределительной коробке.
  2. К каждому из проходных переключателей подводится трехжильный провод, а к перекрестным – четырехжильные.

На приведенной выше схеме изображено подключение к освещению трех точек управления, состоящих из двух проходных и одного перекрестного выключателей.

Популярные статьи  схема подключения счетчика

Схема подключения проходного выключателя с 4х мест

Разобравшись, с приведенными выше вариантами расключения, несложно будет осуществить реализацию схемы подключения проходного выключателя на 4 точки и более. Разница заключается во внедрении в цепь дополнительных перекрестных переключателей.

Принципиальная схема подключения проходных переключателей для 4 мест

Принцип работ практически ничем не отличается от предыдущих, просто придется иметь дело с еще большим количеством проводов, так, что совсем нелишним будет их промаркировать.

Как сделать проходной выключатель самостоятельно и установить его?

Сразу стоит сказать, что несмотря на, казалось бы, небольшие отличия, проходной переключатель стоит намного дороже обычного. Поэтому многие умельцы, решив сделать управление освещением из нескольких мест, предпочитают мастерить такие устройства самостоятельно, тем более что для человека с руками, откуда надо, это не так уж и сложно. Итак, рассмотрим, как сделать проходной выключатель из обычного, который можно купить на любом рынке или в магазине электротоваров.

схема подключения двухклавишного проходного выключателяПеределка обычного переключателя в проходной не займет много времени

В принципе переделка обычного выключателя в проходной состоит в том, чтобы в схему устройства добавить третий контакт. Для этого желательно приобрести, а может у кого-то уже есть, два выключателя, на одну или пару клавиш, сделанных одним производителем.

Очень важно, чтобы переключатели были одного размера. Если будете приобретать двухклавишный выключатель, то нужно убедиться что у них есть возможность перемены клемм местами таким образом, чтобы разрыв и замыкание каждой из цепей осуществлялось независимо друг от друга. В результате должно получиться, что в одном положение клавиши будет включена одна цепь, а в другом – вторая

В результате должно получиться, что в одном положение клавиши будет включена одна цепь, а в другом – вторая.

Теперь рассмотрим поэтапно процесс переделки обычного выключателя в проходной.

Фото этапа
Описание процесса

Берем обычный накладной одноклавишный выключатель.

Отверткой аккуратно подковырнуть клавишу устройства (как правило, они оснащаются клипсами)

Осторожно выдавить из корпуса сердцевину выключателя. Отжать зажимы корпуса внутреннего механизма выключателя

Отжать зажимы корпуса внутреннего механизма выключателя.

Одну из клемм вынимаем из гнезда.

Переустанавливаем контакт напротив другого.

Устанавливаем на контакты «коромысло».

Собрать корпус обратно и переделка закончена.

Проходной выключатель можно сделать из двух обычных, расположив их рядом таким образом, чтобы один из них включался при нажатии на верхнюю часть клавиши, второй — на нижнюю. Клавиши соединяются пластиной, наклеенной поверх них. Между двумя контактами соседних выключателей устанавливается перемычка.

Перед тем как установить проходной выключатель нужно ослабить распорочные лапки, подключить провода в соответствии со схемой, вставить в монтажную коробку и обратно закрутить винты зажимов.

Более детально процесс переделки можно увидеть в представленном видеосюжете:

схема подключения двухклавишного проходного выключателяWatch this video on YouTube

Известные производители проходных переключателей

Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.

Проходные переключатели фирмы Legrand

Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.

Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.

Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.

У проходного выключателя, в отличие от обычного, три проводимых провода

Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.

Популярный модельный ряд проходных переключателей

Проходные выключатели Легранд из серии Velena отличаются стильным дизайном и многообразием цветовых вариаций. Здесь представлены одно и двухклавишные изделия, которые имеют пыле- и влагозащитный слой. Купить выключатель можно от 300 р.

В серию Celiane вошли изделия, у которых круговые клавиши вписаны в квадрат. Они могут быть бесконтактными с рычажками или бесшумными. Стоимость переключателей начинается от 700 р. Модельный ряд Exclusive Celiane представлен ограниченным количеством выключателей, выполненных вручную из мрамора, бамбука, фарфора, золота, мирта и других материалов. Рамки выполняются исключительно на заказ. Цена за изделие начинается от 5,9 тыс. р.

Цветовые решения для переключателей из серии Celiane

Самыми популярными сериями выключателей от компании Lezard являются Demet, Mira и Deriy. Здесь представлены изделия, выполненные из негорючего поликарбоната, что соответствует требованиям электробезопасности. Токопроводящие элементы изготовлены из фосфорной бронзы, что характеризуется высокой проводимостью и низким подогревом. Купить проходной одноклавишный выключатель можно от 125 р.

В серии W 59 Frame от Wessen используется модульный принцип, позволяющий установить от 1 до 4 устройств в одну рамку горизонтально или вертикально. Цена изделия составляет 140 р. Отличаются простым дизайном, но высоким качеством исполнения одинарные и двойные проходные выключатели из серии Asfora, купить которые можно за 450 р.

Среди популярных серий компании Makel можно выделить Defne и Makel Mimoza. Корпус устройств выполняется из высококачественного пластика, оснащенный внутренним надежным механизмом. Стоимость изделий начинается от 150 р.

При нажатии кнопки вкл/выкл подвижный контакт проходного выключателя перекидывается из одного контакта на другой, создавая при этом условия для новой цепи в дальнейшем

Принцип работы и установка коммутирующих устройств не представляют существенных сложностей. Необходимо предварительно изучить схему подключения и следовать рекомендациям правил электробезопасности, что даст возможность осуществить надежный и безопасный монтаж устройств, тем самым обеспечит удобное и комфортное управление осветительными приборами в доме.

Как подключить проходной выключатель: видео схемы подключения

Устройство, контролирующее две группы светильников

Схема подключения двухклавишных проходных выключателей

Устанавливать двухклавишный проходной выключатель целесообразно в большом помещении, где необходимо управлять несколькими осветительными приборами. Его конструкция представляет собой два одинарных выключателя в общем корпусе. Монтаж одного устройства для контроля двух групп позволяет сэкономить на прокладывании кабеля к каждому из одноклавишных выключателей.

Монтаж двойного проходного выключателя

Такой прибор используется для включения света в ванной и туалете или в коридоре и на лестничной площадке, он способен включать лампочки в люстре несколькими группами. Для монтажа проходного выключателя, рассчитанного на две лампочки, понадобится большее количество проводов. К каждому подводится шесть жил, так как в отличие от простого двухклавишного выключателя, проходной не имеет общей клеммы. По существу, это два независимых выключателя в одном корпусе. Схема коммутации выключателя с двумя клавишами выполняется в следующей последовательности:

  1. В стене устанавливаются подрозетники для устройств. Отверстие для них вырезается перфоратором с коронкой. К ним по штробам в стене подводятся два провода с тремя жилами (или от распредкоробки один шестижильный).
  2. К каждому осветительному прибору подводится трехжильный кабель: нулевой провод, заземление и фаза.
  3. В коммутационной коробке фазный провод подключается к двум контактам первого выключателя. Два устройства соединяются между собой четырьмя перемычками. Ко второму выключателю присоединяются контакты от светильников. Второй провод осветительных приборов коммутируется с нулем, приходящим с распределительного щита. При переключении контактов общие цепи выключателей попарно смыкаются и размыкаются, обеспечивая включение и выключение соответствующего светильника.
Популярные статьи  схема подключения реле напряжения

Подключение перекрестного выключателя

Двухклавишные выключатели также используют при необходимости управлять освещением из трех или четырех мест. Между ними устанавливается двойной выключатель перекрестного типа. Его подключение обеспечивают 8 проводов, по 4 для каждого концевого выключателя. Для монтажа сложных соединений с множеством проводов рекомендуется использовать коммутационные коробки и выполнять маркировку всех кабелей. Стандартная коробка Ø 60 мм не вместит большое количество проводов, потребуется увеличить размер изделия или поставить несколько спаренных или приобрести распределительную коробку Ø 100 мм.

Провода в распределительной коробке

Важно помнить, что вся работа с электропроводкой и монтажом приборов выполняется при отключенном напряжении. В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:. В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео показан эксперимент, в котором испытывались различные способы соединения проводов:

Монтажная схема подключения

Принцип подключения проходных выключателей

Схема подключения двухклавишного выключателя с подключением через распредкоробку

В статье все правильно написано, но я столкнулся стем, что электрик, который раньше устанавливал выключатели не оставил запасных проводов в коробке и когда один алюминиевый провод подломился пришлось повозиться с наращиванием этого провода. Советую оставлять запас хотя бы на два ремонта.

Я сам учился на электрика и иногда подрабатываю, в роли электромонтера. Но с каждым годом, или даже с каждым месяцем, создается всё больше вопросов по электрике. Работаю по частным вызовам. Но Ваша опубликованная инновация, мне в новизну. Схема интересная и обязательно мне пригодится в ближайшем будущем. Всегда стараюсь воспользоваться советами «бывалых» электриков.

Выбор, конструкция и отличия проходных выключателей

Прежде чем собирать такую схему управления вот на что следует обратить особое внимание:

Для подключения проходного выключателя света необходим

трехжильный кабель — ВВГнг-Ls 3*1,5 или NYM 3*1.5мм2

2Не пытайтесь собрать подобную схему на обычных выключателях.

Основное отличие обычных от проходных заключается в количестве контактов. Простые одноклавишные имеют две клеммы для подключения проводов (вход и выход), а проходные — три!

На простом, цепь освещения может быть либо замкнута, либо разомкнута, третьего не дано.

Так как он, именно переключает цепь с одного рабочего контакта на другой.

По внешнему виду, спереди они могут быть абсолютно одинаковыми. Только на клавише проходного может присутствовать значок из вертикальных треугольников. Однако не перепутайте их с перекидными или перекрестными (подробнее о них ниже). У этих треугольнички смотрят в горизонтальном направлении.

А вот с обратной стороны сразу видна вся разница:

у проходного 1 клемма сверху и 2 снизу

у обычного 1 сверху и 1 снизу

Многие по этому параметру путают их с двухклавишными. Однако двухклавишные здесь также не подойдут, хотя и имеют тоже три клеммы.

Существенна разница именно в работе контактов. При замыкании одного контакта у проходных переключателей автоматически происходит замыкание другого, а в двухклавишных такой функции нет.

Причем промежуточное положение, когда обе цепи разомкнуты у проходного вообще отсутствует.

Порядок монтажа схемы с двухклавишными проходными выключателями

Теперь вы знаете как правильно подключить, или как говорят электрики расключить, двухклавишный проходной выключатель.

Например схема подключения перекидного Legrand Valena: Естественно сам перекидной запихивать в распаечную коробку не нужно. Схема параллельного подключения ламп Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.

Сделав подключение, можно сэкономить значительные средства и обеспечить комфортное использование освещения в доме.

К сожалению, далеко не все производители указывают маркировку контактов на корпусе устройства. Инструкция по монтажу: Схема управления с двух мест Правильно собранная схема подключения двойного выключателя позволяет управлять двумя разными группами освещения из двух мест независимо друг от друга.

Что особенного в коммутаторе с двумя клавишами

При ее отсутствии придется воспользоваться мультиметром для выяснения размещения клемм изделия. В схеме с трех мест устройство находится в любой точке между двумя остальными. Из двойного проходного выключателя можно сделать одинарный перекрестный выключатель.

Монтаж проходных выключателей при существующей проводке Вполне вероятно, что Вам захочется обустроить своими руками независимое управление светильниками при уже существующей электропроводке. Разберемся, в чем же состоит сложность этой ситуации: анализ приведенных выше схем поможет нам сделать несколько выводов: 1. Затем присоединяются четыре промежуточных проводника. Фазный конец подключается к первому контакту, между первым и вторым контактами устанавливается перемычка.

Разновидности перекрестных и проходных переключателей

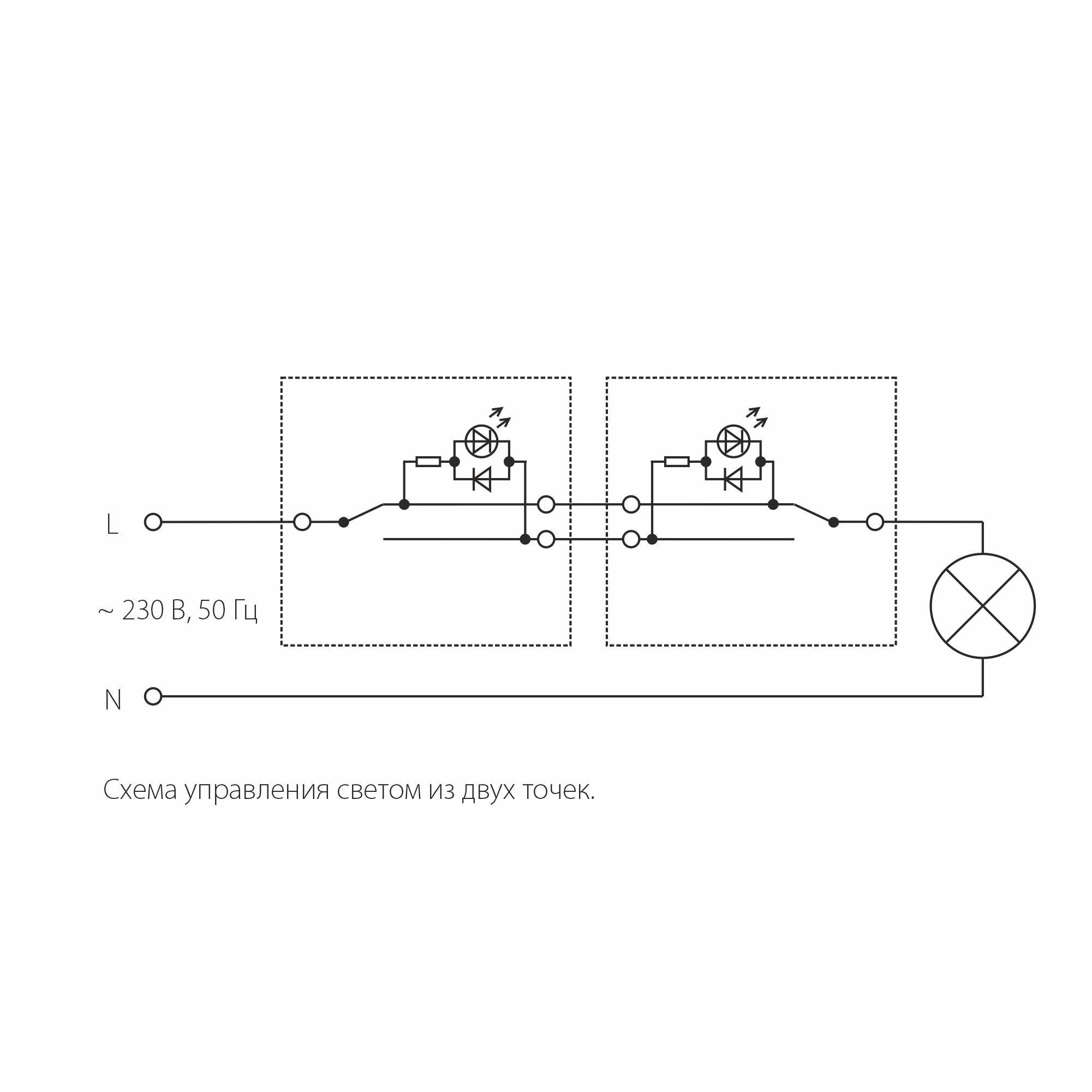

Инструкции Cхема подключения двухклавишного проходного выключателя переключателя Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя. Пример установки проходных выключателей в спальне Перед Вами вопиющий пример непредусмотрительности: в спальне нет проходных выключателей! Эта тема требует отдельного рассмотрения как пользоваться мультиметром или другими приборами для прозвонки цепи. Для данной схемы подключения необходимо качественно и правильно выполнить 12 соединений проводов. По принципу работы такое устройство эквивалентно двум проходным двухклавишникам в одном корпусе, на схеме ниже это наглядно видно.

Глядя на обе схемы, сразу заметно, как подключен фазный провод. Два выключателя следует закрепить в подрозетниках, после — к проводке, ведущей к осветительным приборам, подсоединить трехжильный кабель. Выражаясь академическим языком, проходной выключатель — это устройство, которое обеспечивает независимое управление освещением из разных местоположений. Подключение двухклавишного проходного выключателя

Коммутация источников света по принципу «подошёл, включил – прошёл, выключил» – это один из вариантов эффективного пользования электрической энергией. Функциональность подобной системы управления обеспечивается теми же традиционными приборами – выключателями, но конструктивно несколько модернизированными.

Коммутационная модернизация позволяет выполнить подключение проходного выключателя с двух и с трех мест, чтобы управлять источником света из каждой отдельно взятой точки. Согласитесь, такое решение особенно удобно для длинных помещений, например, коридора.

Предлагаем разобраться в принципах подключения проходного выключателя на две и три точки управления. В статье приведены рабочие схемы организации световых групп, а также описаны особенности реализации коммутационных проектов.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Как подключить магнитный пускатель
пускатель для электродвигателя 380 вольт
схема подключения двухклавишного проходного выключателя
