Схема подключения бра

Содержание

Подключаем бра к электросети

Осветительный прибор «бра» пользуется большим спросом среди обывателей. Это объясняется его главной особенностью, которая заключается в возможности излучать рассеянные световые потоки. Такой свет подойдет для комфортного чтения книг и работы в вечернее время, для создания уютной и теплой атмосферы, или же в качестве дополнительного источника света в помещении. Именно поэтому вопрос о том, как подключить бра с помощью своих сил, довольно распространенный.

Схема подключения бра

У подобных светильников есть еще ряд преимуществ:

  • возможность регулировки угла падения светового потока. Конструкция бра имеет крепление, которое позволяет изделию вращаться, благодаря чему и осуществляется направление света. Зачастую размещают бра над кроватью и в детских и во взрослых спальнях;
  • широчайший видовой ассортимент и вариация материалов изготовления. Так как эти светильники служат для дополнения интерьерной композиции в определенной стилистике, то и производят их из самых различный материалов в виде цветного пластика, кованного металла, благородного хрусталя и т.д.;
  • монтаж бра на стену возможно осуществлять своими силами, главное немного ознакомиться с инструкцией.

Лампочка как источник света

Среди нескольких имеющихся сегодня видов ламп предпочтение стоит отдать светодиодным.

Схема подключения бра Светодиодные лампы экономичны и долговечны

Цены на светодиодные лампы

Светодиодные лампы

Хоть они и стоят дороже остальных, но обладают при этом несколькими ощутимыми достоинствами.

  1. Экономичность. Светодиоды служат десятилетиями, не требуя замены и потребляя ничтожно малый объем электричества.
  2. Безопасность. Такие лампы обычно выпускаются в пластиковом корпусе, поэтому не бьются при падении.
  3. Слабый нагрев. Лампочки почти не нагреваются при работе. Это большой плюс именно для прикроватных светильников, которые находятся очень близко к человеку – даже случайно прикоснувшись, об них невозможно обжечься. Кроме того, незначительное тепловое излучение позволяет использовать любые плафоны, даже бумажные и текстильные – они не загорятся и не расплавятся от близкого соседства с лампочкой.

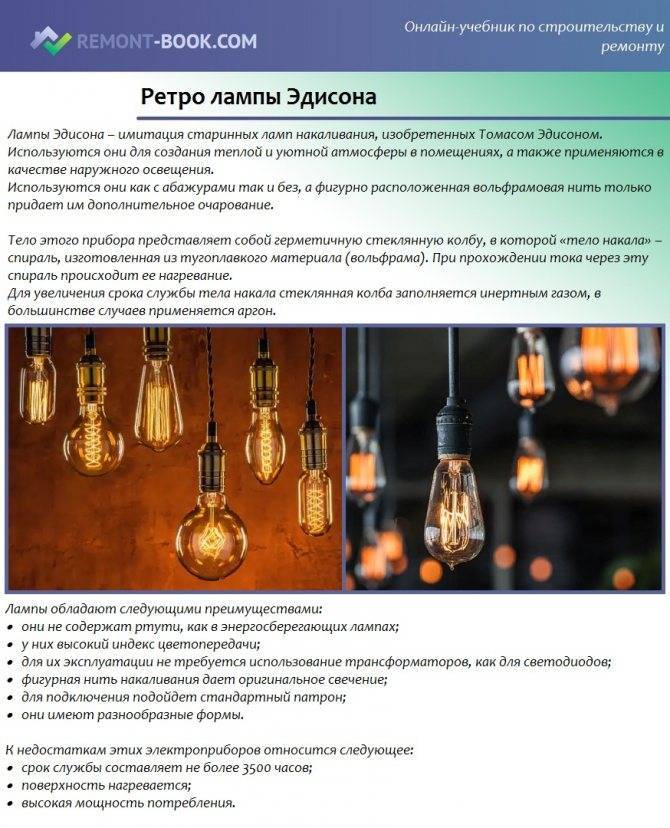

Схема подключения бра Ретро лампы Эдисона

Альтернативой привычным лампочкам может стать светодиодная лента. Вернее, оснащенный ею светильник.

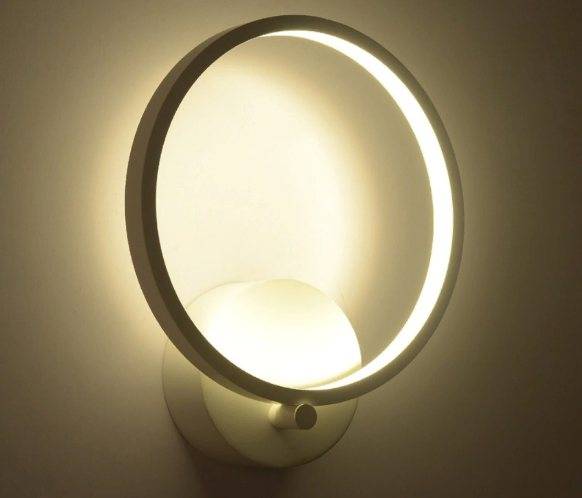

Схема подключения бра Светодиодный светильник

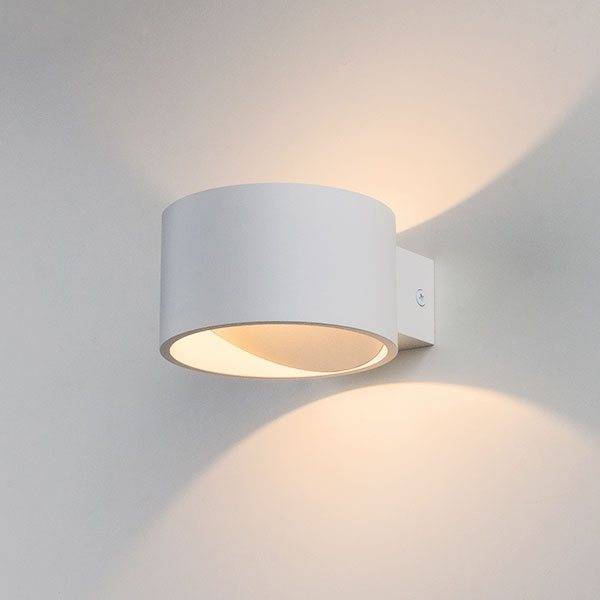

Схема подключения бра Настенный светодиодный светильник

Цены на светильники настенные

Настенные светильник

Ещё один нюанс при выборе лампы – цвет свечения. Желательно, чтобы он был естественным или теплым, но не холодным. Холодный свет слишком яркий и неуютный для спальни.

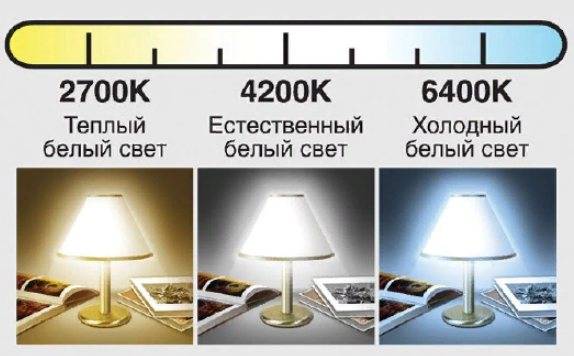

Схема подключения бра Теплый и холодный свет

По этой же причине для спальни не подходят люминесцентные лампы «дневного света».

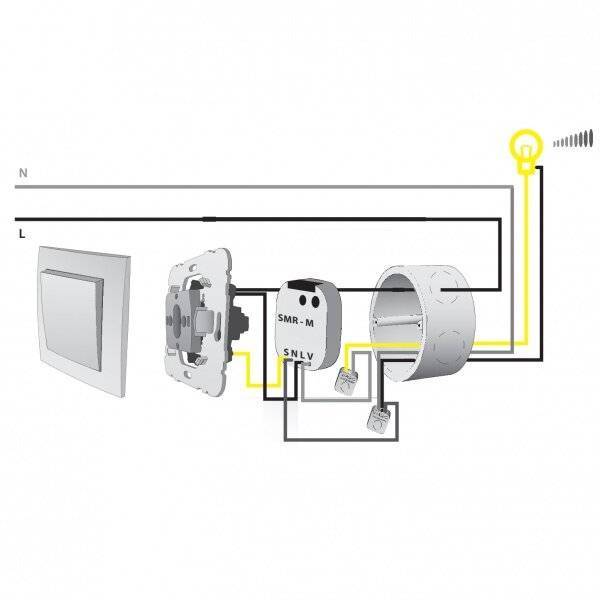

Какими бывают светильники без проводов

Возможности технологии обширны. Во-первых, компактность и малый вес модуля-приемника позволяет устанавливать его в стакане люстры или под натяжными потолками — для крепления используют двусторонний скотч. Во-вторых, выключатель света последнего поколения, совмещенный с диммером (реостатом) «умеет» плавно увеличивать и уменьшать яркость ламп. В-третьих, сигнал, идущий от передатчика, не перебивает другое радиоизлучение — от телевизора, компьютера, стереосистемы. Зато выключатель можно «запитать» сразу на несколько источников освещения — беспроводную лампу, настенные бра, люстру, точечные софиты или другие светильники. Более того, современные дорогостоящие модели позволяют программировать время включения и выключения конкретных приборов.

Большие перспективы ожидают технологию с появлением «обучающихся» актуаторов и тех, что оснащены модулем Wi-Fi. В первом случае свет включается с любого пульта с ИК-излучателем, во втором организуется управление различными бытовыми и электроприборами через интернет. Несколько кликов на гаджете и к вашему приходу ванна наполнится водой, а в прихожей загорится бра.

Возможности освещения без прокладки проводов:

Способы подключения

В зависимости от конструктивных особенностей приборов освещения, способов крепления производители предлагают различные способы подвода питания к источнику освещения:

бра, питаемые посредством веревочного переключателя;

  • бра, включаемые одноклавишным выключателем;
  • бра, подключаемые в электрическую цепь через обычную штепсельную розетку.

Конкретная модель настенных бра подразумевает и соответствующую схему его подключения к электрической сети. Но обывателям зачастую бывает трудно справиться с подобной задачей из-за незнания основных принципов для того или иного вида оборудования. Поэтому будет целесообразным предварительно разобраться с тем, как подключить каждый из видов бра.

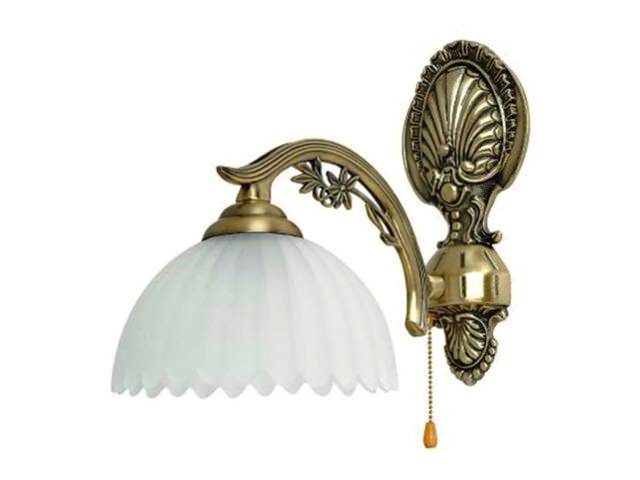

Веревочная модель

Такой точечный светильник настенного типа, коммутируемый выключателем-шнурком, подключается непосредственно к электрической проводке, прокладываемой непосредственно к месту установки бра.

В зависимости от типа электрической сети для подключения в разводке кабеля может выделяться две или три жилы:

  • L – фазный проводник, чаще всего красного, коричневого или белого цвета, но могут быть и близкие к ним цвета;
  • N – нулевой вывод, как правило, это синий провод;
  • PE – жила защитного заземления, окрашенная в зеленый цвет или желто-зеленый.

Цветовая маркировка жил

Для подключения бра через веревочный выключатель вам нужен фазный проводник, который ставится в разрыв через коммутатор. Нулевой и заземление или только нулевой провод ведутся дальше к светильнику, как показано на рисунке ниже:

Клавишная модель

Для управления работой бра через клавишный выключатель принцип аналогичен предыдущему варианту. С тем отличием, что питание электрического прибора будет подаваться и отключаться посредством классической клавишной модели выключателя, которая используется для управления другими вариантами освещения в доме. Для подключения на коммутатор, как и в предыдущем варианте, используется фазный провод, который подводится на разрыв к выключателю.

Далее от выключателя фазная линия ведется к бра вместе с остальными жилами, как показано на рисунке ниже:

В данном случае, обратите внимание на порядок цветовой маркировки бра, так как далеко не во всех моделях она соответствует требованию нормативных документов. Поэтому желательно проверять подключение фазных, заземляющих и нулевых контактов для собственной же безопасности. Следует отметить, что этот способ, как и предыдущий, предусматривает предварительный подвод электрической проводки к месту расположения бра, а во втором варианте и к месту монтажа выключателя

Если подключение и установка бра осуществляется после монтажа электропроводки и отделочных работ, более удобным будет запитка через обычную штепсельную розетку

Следует отметить, что этот способ, как и предыдущий, предусматривает предварительный подвод электрической проводки к месту расположения бра, а во втором варианте и к месту монтажа выключателя. Если подключение и установка бра осуществляется после монтажа электропроводки и отделочных работ, более удобным будет запитка через обычную штепсельную розетку.

Шнур с вилкой

Преимущество подключения бра посредством электрического шнура – это отсутствие привязки к конкретной точке, в которой была выведена проводка. Вы можете выбирать любое удобное место на стене даже после чистовой отделки, главное, чтобы хватало кабеля подключения до ближайшей розетки. Существенным недостатком такого метода являются провода, постоянно находящиеся в поле зрения домочадцев, что может существенно ухудшать общий вид интерьера. Поэтому вариант подключения через шнур к розетке считается наименее аккуратным.

Этапы монтажа:

  1. В щитке отключается электроснабжение. Проверяют по выключателям и электроприборам, но надёжнее всего будет протестировать сами провода с помощью индикаторной отвёртки.
  2. Заднюю крышку или крепёжную планку бра прикладывают к поверхности стены. Отмечают места будущего крепежа.
  3. С помощью саморезов или шурупов с дюбелями крепится крышка.
  4. При необходимости питающий кабель обрезается (оставляют 10–12 см). Провода зачищаются (на 5–8 мм) и соединяются попарно, более подробно будет описано ниже. Далее надёжно заизолировать соединение!
  5. Ставится корпус, крепится обычно декоративными гайками, которые идут в комплекте.
  6. Устанавливается лампочка.
  7. Закрепляется абажур (плафон).
  8. Включается электричество, проверяется работа прибора.
Популярные статьи  Схема электроснабжения частного дома 380В 15 кВт

Как определить провода?

Все представленные дальше схемы подключения будут работать только тогда, когда правильно определена проводка. Обычно это сделать несложно благодаря различию цветов, которыми традиционно отмечаются разные проводники:

  • Фаза, L, — обычно чёрного, коричневого, белого цветов. Встречаются, однако, серый и даже красный, оранжевый, фиолетовый и бирюзовый.
  • Ноль, N, — как правило, синей или голубой окраски.
  • Заземление, PE, — зелёного, жёлтого или жёлто-зелёного цвета.

Хотя такая маркировка — хороший помощник для электрика, есть несколько сложностей. Во-первых, производители иногда всё же сильно расходятся в присвоении цветов проводникам (а есть ещё старый стандарт, который действовал у нас в прошлом веке, и новый). Во-вторых, мастера, которые прокладывали проводку, могли не заботиться о соответствии.

Поэтому самые надёжные способы определения — это использование индикаторной отвёртки (особенно если проводников только два: пробник сработает на фазу) и, если есть провод заземления, применение мультиметра.

Также нужно понимать, что если у светильника не одна лампочка, а больше, проводов будет также больше.

Подключение бра со шнурком

Такие модели называются также «верёвочного типа».

Можно подсоединить прибор к проводке так, что включение-выключение света будет осуществляться только шнуром, которым комплектуется светильник. Проводится такой монтаж просто.

Необходимо подвести провода к месту установки на стене, а затем сопоставить их с имеющимися у бра. Их, как уже было указано, должно быть три: фаза (L), ноль (N) и заземление (PE), последний может отсутствовать.

Соответствующие провода соединяются попарно, L с L и так далее. Если в проводке дома отсутствует заземление, соответствующий проводник бра изолируется.

Как правило, в бра встроена клеммная колодка, которая упрощает процесс.

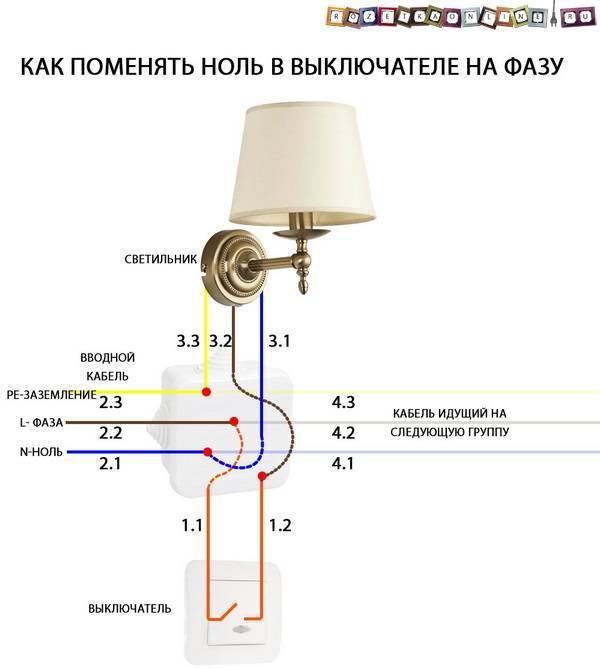

Использование клавишного выключателя

В данном случае он будет играть ту же роль, что и шнурок. Подключение идёт по такой схеме:

  • Фаза идёт на выключатель.
  • Далее — на светильник.
  • «Ноль» и заземление подключаются напрямую.

Включение через шнур с вилкой

В этом случае у вас может даже не возникнуть вопрос, как подключить бра — всё делается напрямую. Однако этот способ можно усовершенствовать, если прибор укомплектован шнурком. Тогда вилка может находиться почти всё время в розетке, а чтобы включить и отключить свет, достаточно будет потянуть за верёвку.

Изучив инструкцию и выбрав подходящую схему подключения, несложно своими руками повесить и люстру, и бра. Также советами Вам могут помочь опытные друзья и родственники.

Сами же осветительные приборы Вы можете выбрать из каталога нашей компании «Республика света». У нас представлено множество моделей разного дизайна, с описанием технических характеристик и с фото. Сделайте свою квартиру или дом привлекательнее и уютнее вместе с нами!

Основной процесс

Итак, со способами подключения проводов разобрались, теперь рассмотрим инструкцию по установке бра на стену.

Для того чтобы самостоятельно подключить бра к сети 220 Вольт необходимо подготовить следующие инструменты и материалы:

  • дрель с набором сверл (если осуществляется монтаж электропроводки в деревянном доме, тогда сверла должны быть «по дереву», для бетонных стен купите сверла соответствующего типа);
  • дюбель-гвозди;
  • набор отверток, включая индикаторную;
  • стремянка;
  • пассатижи;
  • острый нож либо специальный инструмент для снятия изоляции;
  • простой карандаш.

К вашему вниманию пошаговая фото инструкция по монтажу бра с тремя лампами:

  1. Отключаем автоматический выключатель, чтобы обесточить помещение.
  2. Проверяем напряжение на контактах, к которым будем осуществлять подключение бра. Для этого используем индикаторную отвертку.
  3. Заднюю крышку прикладываем к месту установки и с помощью простого карандаша отмечаем отверстия под крепление. Следите за тем, чтобы крышка была зафиксирована ровно.
  4. Просверливаем отверстия в отмеченных точках и крепим крышку с помощью дюбель-гвоздей.
  5. С помощью ножа зачищаем вводные контакты на 5-7 мм под соединение клеммной колодкой.
  6. Фиксируем жилы в соответствии со схемой.
  7. Закрепляем корпус болтами, идущими в комплекте, как показано на картинке.
  8. Устанавливаем абажур с помощью еще нескольких болтов. Делать это лучше сверху, на стремянке, чтобы удобнее закручивать болты.
  9. Вкручиваем источник света (обычно используются светодиодные и люминесцентные лампы).
  10. Проверяем качество установки вручную: немного пошатываем бра, чтобы узнать качество крепления. Если светильник «твердо» сидит на месте, остается только подать на него напряжение.
  11. Включаем автоматический выключатель и проверяем работу изделия. Если ничего не искрит, а лампочка не мигает, значит все сделано правильно.

Наглядная видео инструкция по электромонтажу (пример №1)

Второй пример электромонтажных работ

Это все, что Вы должны знать о том, как выполняется установить и подключение бра своими руками. Как Вы видите, все довольно просто! Рекомендуем такой вариант светильника размещать в ванной комнате (для подсветки зеркала), на кухне, в спальне (над кроватью), в гостиной (над диваном) и в коридоре (тоже возле зеркала).

Похожие материалы:

  • Схема подключения бра
  • Как установить точечный светильник
  • Как выбрать бра для дома

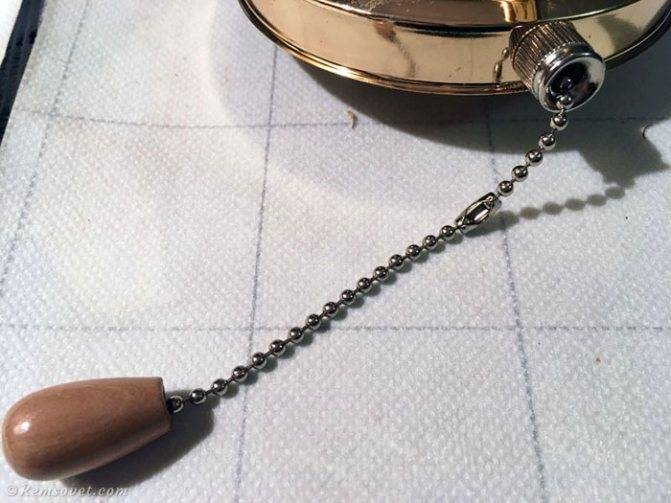

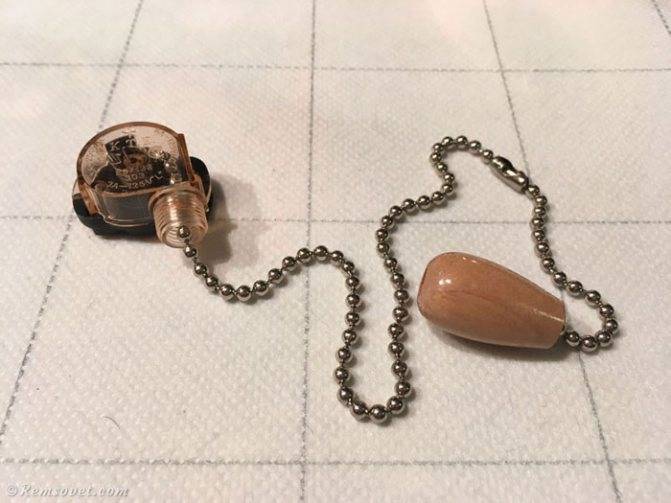

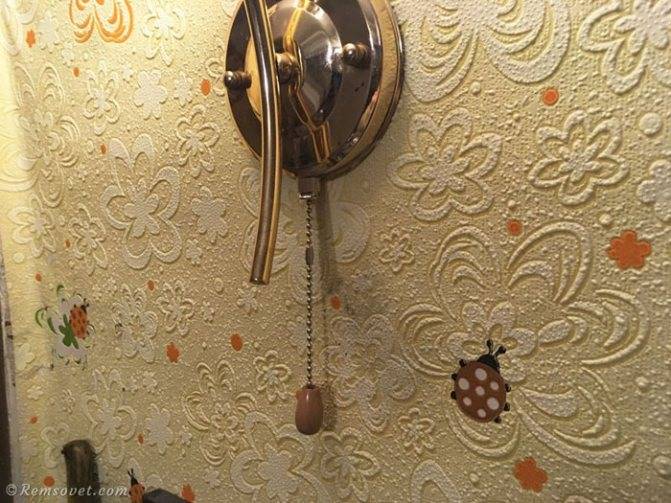

Бра с выключателем в виде шнурка часто используется в помещениях, где наблюдается нехватка полезного пространства. Вряд ли имеет смысл захламлять стены большим количество электрических аппаратов. Шнурок же находится непосредственно в самом осветительном приборе и на 100% выполняет свои функции. При этом осуществить подключение и навешивание такой бра не составляет никаких сложностей.

На сайте WWW.LY.UA Вы сможете ознакомиться с различной бытовой осветительной техникой (и не только). Представлены демократичные расценки. В сочетании с широким ассортиментом магазин выглядит привлекательным поставщиком электрических осветительных приборов.

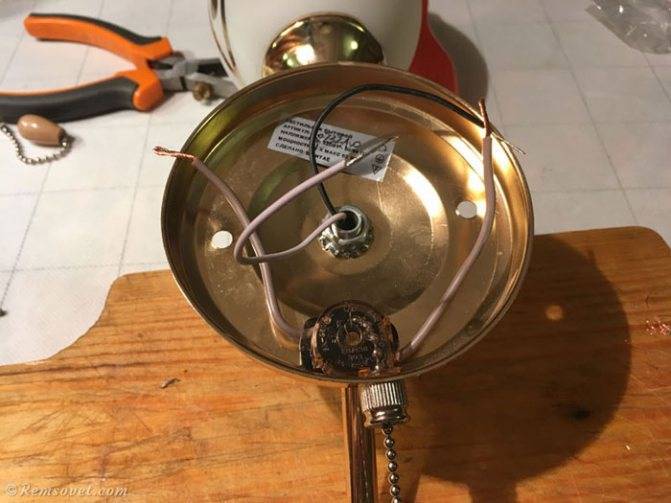

Как правильно подключить провода

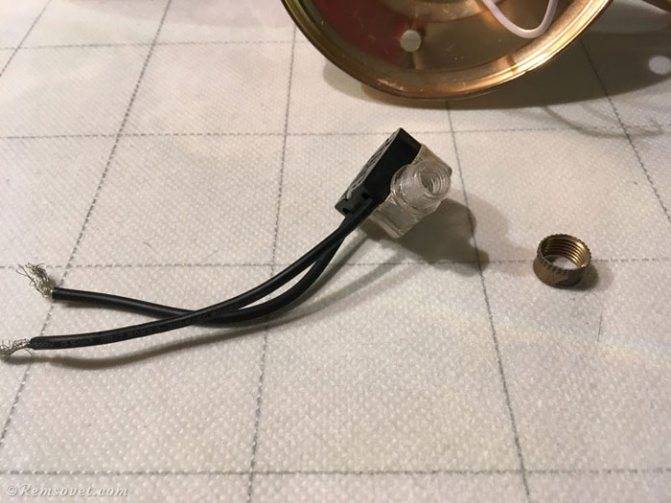

После
крепежа выключателя переходим к коммутации всех проводов. Всего их у нас 6
штук:

2 – с выключателя

2 – выходят из самого бра

2 – торчат из стены

Как их
соединить между собой? Понятно, что один из проводников фазный, другой нулевой.

Самое
главное правило здесь – пустить фазу через выключатель. Не забывайте, когда вы
дергаете за цепочку, разрывается только один проводник. И это должна быть
именно фаза.

В противном
случае, захотите поменять лампочку, дернете за шнур, а на патроне все еще будет
присутствовать потенциал, и вы попадете под напряжение.

При этом
также играет роль куда на патрон должна приходить эта фаза – на центральный
контактный “пятачок” или на резьбовую часть.

Чтобы ничего здесь не напутать, читайте подробный ликбез в отдельной статье.

Соединение проводов можно сделать при помощи скрутки с последующей пайкой.

Если вы не большой специалист в этом деле, воспользуйтесь контактными зажимами Wago или обычными болтовыми клеммниками.

Чтобы совсем не париться, можно все скрутить на колпачки СИЗ.

Итак, первым делом нужно выяснить и запомнить, какой провод торчащий из стены, у вас фазный, а какой нулевой. Определяется это при помощи индикаторной отвертки.

Далее, как и перед любой работой с электропроводкой, отключаете автомат питания в электрощитке, отвечающий за данную группу освещения. Если вы не знаете какой именно выключатель это делает, лучше всего отключить вводной автомат.

После чего, индикатором убедитесь в отсутствии напряжения на кабеле.

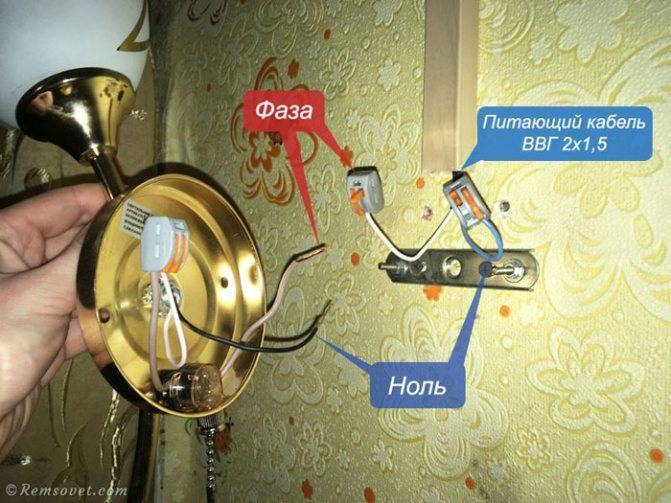

Переходим к сборке схемы. Схема подключения здесь следующая:

Ноль из
стены идет напрямую на нулевой провод бра. Фазу из стены соединяем с одним из
проводов минивыключателя и далее пускаем на эл.проводку самого бра.

Вот в
принципе и все. Как видите, ничего сложного.

Четкий порядок действий

Чтоб разобраться, как повесить люстру к потолку без крюка, необходимо воспользоваться кронштейном. Как правило, в комплекте поставки к крепежу есть все необходимые аксессуары, приспособления, позволяющие выполнить работу быстро и надежно. Основные этапы работы – следующие:

  • Выбор места для монтажа, подготовка, выравнивание основания.
  • Проверяем состояние электропроводки в месте монтажа, качество и правильность выведенных соединительных проводов.
  • Если на месте установки есть старый крюк, его необходимо аккуратно удалить.
  • Производим разметку мест под установку шурупов. Для этого кронштейн прикладывается к потолку и при помощи строительного карандаша отмечаются места под будущие отверстия. Далее разбираемся, как прикрутить люстру к потолку без крюка.
  • Высверливаются отверстия. Независимо от типа кронштейна должно быть подготовлено не менее 3-х отверстий.
  • В отверстия устанавливаются дюбеля и последовательно закручиваются шурупы, производится крепление планки.
Популярные статьи  Принципиальная схема электродвигателя

Схема подключения бра

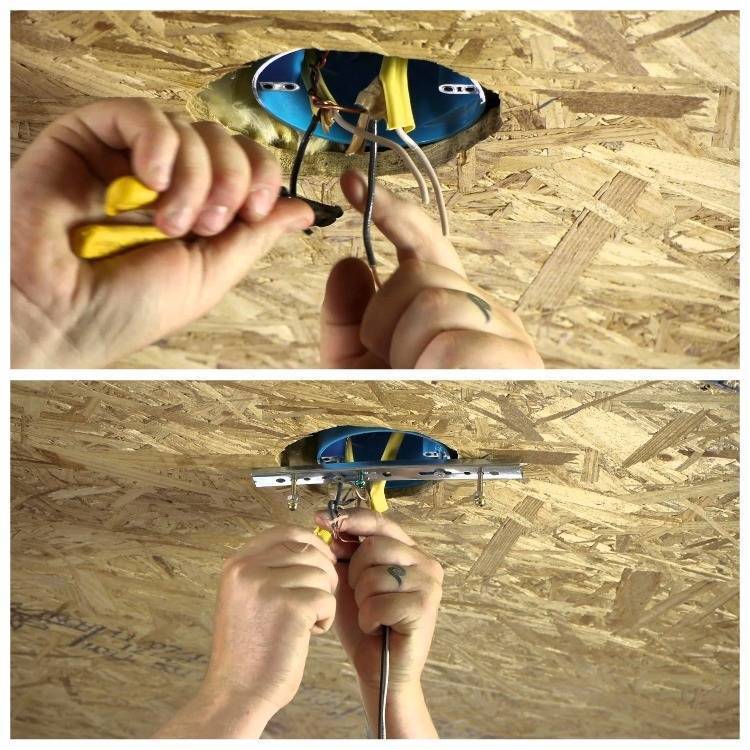

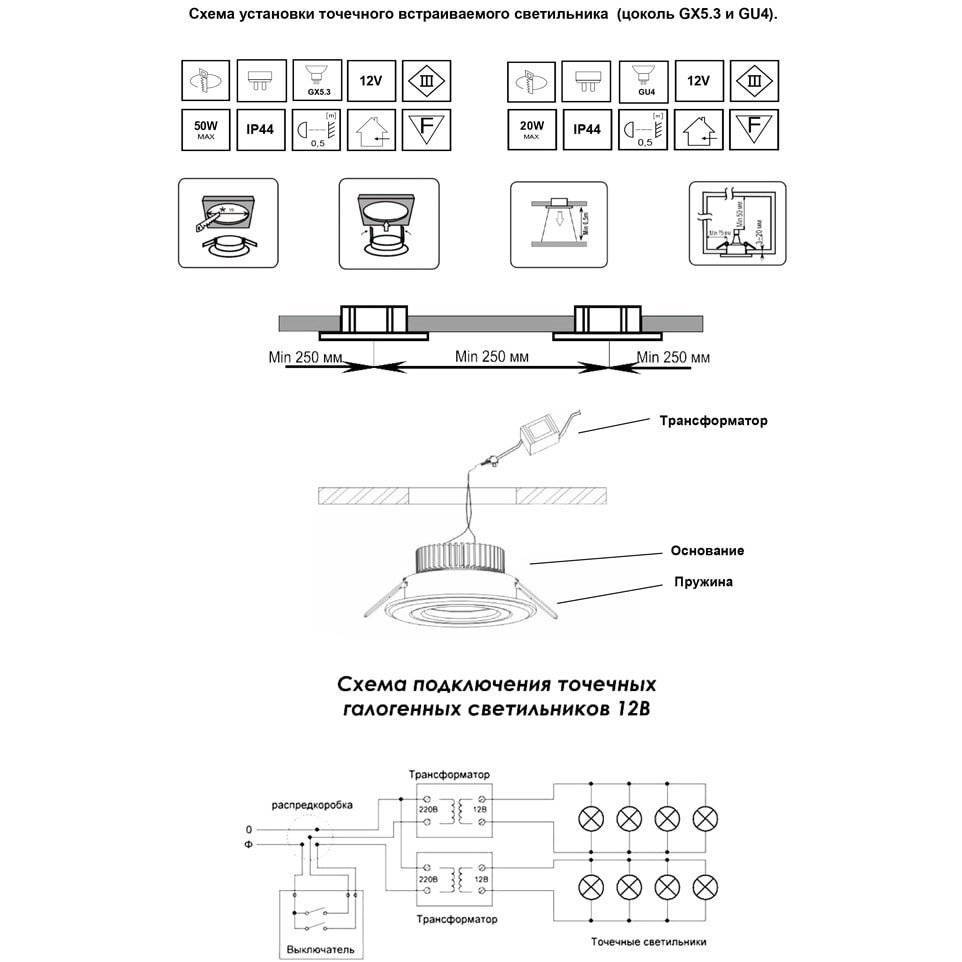

Установка потолочных светильников

После того, как произведен монтаж несущего каркаса потолка, следует отметить точки, на которых будет установлен светильник. Исходя из этой схемы, прокладываются жгуты укладки по металлическим профилям. Для светодиодных ламп и лент нужно дополнительно найти место крепления и подключения блока питания.

Потолочные приборы чаще устанавливаются на пружинном подвесе. Размер указывается в паспорте прибора. После сборки потолка вырезают отверстия необходимого диаметра и вытащив оттуда провода подключают к светильнику. Затем он монтируется в потолок.

Когда необходима установка в потолок кронштейна

Схема подключения браМетод крепления осветительного прибора на кронштейн более трудоемкий, но доступный для обычного пользователя. С помощью кронштейна можно распределить нагрузку равномерно на несколько точек крепления. Кронштейн входит в комплектацию прибора, закрепляется на потолок при помощи двух винтов. Лампа подносится к потолку и фиксируется болтами. Крепление с помощью кронштейна используется для легких приборов, тяжелые люстры вешаются на специальные крюки. Также эта деталь нужна при установке на натяжной потолок.

Производится установка на кронштейн следующим образом. Необходимо сделать разметку места установки, прижав кронштейн к поверхности потолка. Отверстия нужно просверлить и вставить в них пробки. Затем к ним подставляется кронштейн, который нужно прикрутить при помощи саморезов. К кронштейну вешается люстра, присоединяются провода питания одинакового цвета. Финальный шаг – с помощью декоративного колпачка нужно закрыть место подвеса люстры.

Крепления подвесных массивных люстр

Основной вид крепления тяжелых изделий – при помощи крюка. Потолок должен быть в этом случае прочным, желательно с бетонными перекрытиями.  Для тяжеловесной люстры может использоваться и двутавровая платформа с крепежом в нескольких точках.

Крюк для люстры монтируется на этапе строительных работ. Перед тем, как вешать на него люстру, следует проверить его прочность и надежность. Для этого на некоторое время к крюку подвешивается груз с весом люстры. Если крюк не сместился и не выпал, подвешивают осветительный прибор. Для этого перфоратором проделывается отверстие, в которое вставляется металлический анкер или дюбель с кольцом. Если потолок выполнен из дерева, можно вкрутить крюк-саморез

Для  гипсокартонного или натяжного потолка работы усложняются.

На такое полотно нельзя закреплять люстры весом более 6 кг

Также при замене ламп можно случайно повредить листы гипсокартона или случайно задеть низко висящую лампу

Для монтажа на гипсокартонный потолок важно заранее продумать освещение

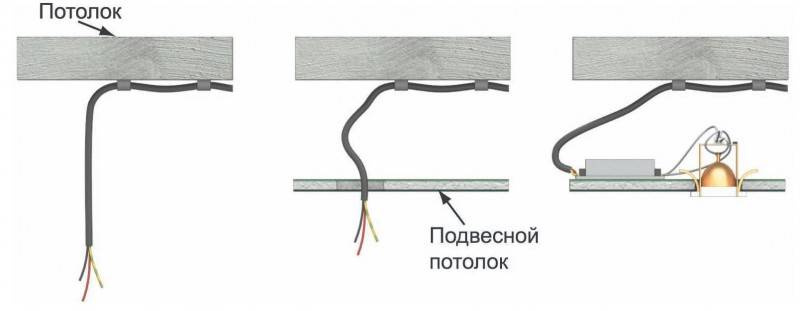

При закреплении на натяжной потолок нужно заранее позаботиться о том, как люстра будет закреплена. Натянутое полотно не может быть основой для крепления, поэтому на этапе установки потолка нужно сделать отверстие для крепления лампы на специальном основании (деревянный брусок).

Через отверстие, вырезанное в полотне выводятся соединительные провода. В таком варианте установки сначала люстра подвешивается на крюк, а затем соединяются провода. Конечным шагом будет прикрытие место крепления декоративным колпаком.

Подключить люстру в одиночку достаточно сложно. Для подключения светильника нужен один человек, который будет держать саму люстру, а второй должен заниматься настройкой проводов.

Установка светильника на двутавровую платформу требует дюбеля и саморезы большего диаметра и длины.

Установка осветительных приборов на стены и потолки не вызывает проблем даже у неопытных людей. Следуя инструкции по монтажу, можно самостоятельно закрепить прибор, не прибегая к помощи профессионалов.

Этапы монтажа:

  1. В щитке отключается электроснабжение. Проверяют по выключателям и электроприборам, но надёжнее всего будет протестировать сами провода с помощью индикаторной отвёртки.
  2. Заднюю крышку или крепёжную планку бра прикладывают к поверхности стены. Отмечают места будущего крепежа.
  3. С помощью саморезов или шурупов с дюбелями крепится крышка.
  4. При необходимости питающий кабель обрезается (оставляют 10–12 см). Провода зачищаются (на 5–8 мм) и соединяются попарно, более подробно будет описано ниже. Далее надёжно заизолировать соединение!
  5. Ставится корпус, крепится обычно декоративными гайками, которые идут в комплекте.
  6. Устанавливается лампочка.
  7. Закрепляется абажур (плафон).
  8. Включается электричество, проверяется работа прибора.

Как определить провода?

Все представленные дальше схемы подключения будут работать только тогда, когда правильно определена проводка. Обычно это сделать несложно благодаря различию цветов, которыми традиционно отмечаются разные проводники:

  • Фаза, L, — обычно чёрного, коричневого, белого цветов. Встречаются, однако, серый и даже красный, оранжевый, фиолетовый и бирюзовый.
  • Ноль, N, — как правило, синей или голубой окраски.
  • Заземление, PE, — зелёного, жёлтого или жёлто-зелёного цвета.

Хотя такая маркировка — хороший помощник для электрика, есть несколько сложностей. Во-первых, производители иногда всё же сильно расходятся в присвоении цветов проводникам (а есть ещё старый стандарт, который действовал у нас в прошлом веке, и новый). Во-вторых, мастера, которые прокладывали проводку, могли не заботиться о соответствии.

Поэтому самые надёжные способы определения — это использование индикаторной отвёртки (особенно если проводников только два: пробник сработает на фазу) и, если есть провод заземления, применение мультиметра.

Также нужно понимать, что если у светильника не одна лампочка, а больше, проводов будет также больше.

Подключение бра со шнурком

Такие модели называются также «верёвочного типа».

Можно подсоединить прибор к проводке так, что включение-выключение света будет осуществляться только шнуром, которым комплектуется светильник. Проводится такой монтаж просто.

Необходимо подвести провода к месту установки на стене, а затем сопоставить их с имеющимися у бра. Их, как уже было указано, должно быть три: фаза (L), ноль (N) и заземление (PE), последний может отсутствовать.

Соответствующие провода соединяются попарно, L с L и так далее. Если в проводке дома отсутствует заземление, соответствующий проводник бра изолируется.

Как правило, в бра встроена клеммная колодка, которая упрощает процесс.

Использование клавишного выключателя

В данном случае он будет играть ту же роль, что и шнурок. Подключение идёт по такой схеме:

  • Фаза идёт на выключатель.
  • Далее — на светильник.
  • «Ноль» и заземление подключаются напрямую.

Включение через шнур с вилкой

В этом случае у вас может даже не возникнуть вопрос, как подключить бра — всё делается напрямую. Однако этот способ можно усовершенствовать, если прибор укомплектован шнурком. Тогда вилка может находиться почти всё время в розетке, а чтобы включить и отключить свет, достаточно будет потянуть за верёвку.

Изучив инструкцию и выбрав подходящую схему подключения, несложно своими руками повесить и люстру, и бра. Также советами Вам могут помочь опытные друзья и родственники.

Сами же осветительные приборы Вы можете выбрать из каталога нашей компании «Республика света». У нас представлено множество моделей разного дизайна, с описанием технических характеристик и с фото. Сделайте свою квартиру или дом привлекательнее и уютнее вместе с нами!

Основные способы подключения

Как подключить бра зависит от конкретного типа этого светильника. Их бывает несколько: бра на веревочке, модель с выключателем и без него. Чтобы разобраться с особенностями и сделать все правильно, нужно познакомиться с процессом установки каждого из них.

Подключаем веревочный экземпляр бра

Подключение светильника-бра с веревкой не является сложным процессом. Первоочередно к месту будущего размещения прибора подводятся провода. Высота установки бра, как правило, не имеет четких норм и обычно варьируется от одного до двух метров. Кабель целесообразно разводить скрытым методом, чтобы уже готовая интерьерная композиция помещения не нарушалась.

На выходе всего получится три провода. Один с маркировкой N, что обозначает нулевой проводник, второй маркирован буквой L – фаза, последний PE указывает на заземление. Чтобы разобраться, как подключить бра с выключателем — шнурком, необходимо зафиксировать его согласно прилагаемой схеме, заведя перед этим все контакты к колодкам с соответствующими клеймами. В итоге должно получиться, что фаза подключается к фазе, ноль к нулю, а заземление с землей.

Популярные статьи  Схема подключения видеоглазка

Клавишная бра-модель

Альтернативным вариантом бра с цепочкой или веревочкой выступает модель с клавишным выключателем. Довольно часто вместо веревки в таких светильниках оставляют контакты. Впоследствии которые самостоятельно подключаются.

В монтаже подобных моделей нет ничего сложного, единственное условие – подключать клавишные бра нужно в момент прокладки электропроводной сети. В ином случае при штроблении мест под выключатели и прокладку кабеля придется нарушать целостность стенового полотна. Осуществлять подключение необходимо строго по схеме и всем правилам работ с электропроводкой. Это обусловлено тем, что при манипуляциях провода видны не будут, а поэтому здесь легко можно вызвать замыкание.

Монтажная схема светильника бра на стену выглядит так: сетевая вводная фаза выходит на выключатель. С выключателя она подается обратно на светильник, чтобы была возможность разъединять цепь. А вот ноль и заземление подсоединить нужно напрямую.

Пользоваться бра через выключатель удобно в детских комнатах.

Бра со шнуром и «вилкой»

Модели настенного светильника-бра могут подключаться к сети привычным электрическим проводом, снабженным вилкой. Здесь провода от прибора соединяют со шнуром, который с помощь вилки и будет подключаться к питающей розетке. Хороши данные экземпляры тем, что при их монтаже нет необходимости штробить стены для прокладки проводов и размещения выключателей. Также в цепь зачастую добавляют шнурок, который служит для разъединения цепи. Тем самым пропадает необходимость каждый раз дергать вилку из электро-розетки.

Инструкция по подключению бра

Чтобы установка бра прошла успешно без происшествий и ошибок, следует пользоваться простой инструкцией.

Первоочередно следует обесточить квартиру. Делается это с помощью УЗО или ДИФ-автомата. После обязательно следует удостовериться, что электричество отключилось. Сделать это возможно индикаторной отверткой;
Дальше, взяв заднюю крышку светильника, прикладываем ее к стене в том месте, где будет размещен бра. Места крепления отмечаются карандашом

Если питающий кабель к светильнику подключен вертикальным методом, важно не попасть отверстиями в него;
В зависимости от материала стенового полотна, которое будет снабжено устанавливаемым бра, подбираются крепежные элементы и инструмент для проведения монтажных манипуляций. Если в основании имеется бетонная площадка с каким-либо декоративным отделочным покрытием, то целесообразно выбирать гвозди-дюбель

Эти же элементы подойдут и для других твердых поверхностей в виде кирпича или камня. Отверстия проделываются перфоратором.

  • После того, как выбраны все необходимые элементы, крышка крепится к стене;
  • Далее переходят к непосредственному присоединению светильника. Питающий кабель обрезается по длине с запасом в 10 сантиметров. Оплетка с него снимается, а концы проводков зачищаются на расстояние от 5 до 8 мм;
  • Затем все контакты присоединяем между собой соответственно. На питающий кабель надевается клеммная колодка светильника с защитным кожухом. К колодке, где есть синий провод (в основном нулевой проводник обозначается синим цветом), идущий из бра, подключается нулевой проводник. К фазному подключают фазу соответственно;
  • Болтами, которые имеются в комплекте, закрепляется корпус светильника и устанавливается плафон;
  • Бра снабжают источником света, то есть лампочкой, и проверяют конструкцию.

Общие принципы монтажа настенного бра

Алгоритм монтажа и последующего подключения бра к источнику питания примерно один и тот же, независимо от дизайна и технических особенностей светового прибора. Последовательность выполнения работ следующая:

  • выявление основных задач, которые решает бра;
  • покупка осветительного прибора определенной модификации;
  • разметка для последующего сверления монтажных отверстий (использование уровня);
  • сверление отверстий, чтобы зафиксировать бра на нужной высоте;
  • фиксация светильника в предварительно выбранной зоне его монтажа;
  • реализация задач, связанных с электроподключением (подсоединение выходов);
  • тестирование подключенного бра, включение, последующая эксплуатация.

Иногда, прежде чем осуществить монтаж осветительного прибора, пользователь должен провести проводку, предварительно выполнив штробление стен (создание канавок с целью укладки в них кабеля), проложив в них электропровода и смонтировав устройство выключения.

Как происходит подсоединение с 2 и 3 проводами

Вариант подсоединения с 3 проводами подразумевает наличие провода N (нейтрального), провода L (фазы) и PE (заземления). Подключение осуществляется к соответствующим вводам. Данные провода фиксируются посредством клемм и прижимаются специальными болтами.

Если речь идет о двух проводах, то в данном случае “фаза” (обычно провода коричневой окраски либо белого цвета) крепится к клемме L. “Ноль” (провод, цвет которого ближе к синему) подводится на клемму N. С учетом количества источников света в бра, варьируется и число контактов. Например, если лампы 2, то выведенных проводов будет 4.

Схема подключения бра

Варианты ввода в эксплуатацию бра с учетом технических особенностей его выключателя

Подсоединение к электросети осветительного прибора, оснащенного выключателем в виде цепочки или веревки, заслуженно считается наиболее простым в сравнении с вводом в эксплуатацию бра другой конструкции. Монтируют источник света на высоте от 1 метра и выше (зависит от предпочтений пользователя). Для подключения достаточно всего лишь подвести контакты к клеммам и прикрепить с учетом приложенной схемы. Желательно, чтобы электрокабель к бра был подведен незаметно, будучи уложен в штробы и замаскирован. Соответственно, не пострадает интерьер помещения. В итоге “земля”, “фаза” и “ноль” должны появиться на выходе.

Еще одна популярная разновидность выключателя в бра – обычный клавишный. В подобных бра есть контакты (в противовес веревке), которые пользователь должен будет подсоединить к электросети. Проще всего выполнять это на стадии укладки электропроводки в помещении. Поскольку в данном случае выполняется штробление стен для монтажа не только электрической проводки, но и самого выключателя. “Фазу” ввода от сети направляют на выключатель, а “земля” и “ноль” подсоединяются напрямую.

Как вариант, настенный светильник может подсоединяться к электрической сети посредством электропровода, на конце которого закреплена вилка. Чтобы подключить подобное бра, следует его провода присоединить к шнуру с вилкой. В данном случае отпадает необходимость в “грязных работах” (штроблении стен) и монтаже выключателя в стене. В саму же электроцепь может быть встроен шнур, разрывающий ее при необходимости и позволяющий сократить количество выдергиваний вилки из розетки.

Замена выключателя с цепочкой у настенного светильника

Схема подключения бра

Широкое применение в освещении жилых помещений получили настенные светильники – бра. Такие светильники часто производятся с встроенным выключателем, который приводится в действие через цепочку (шнурок).

Случается, что цепочка обрывается или выходит из строя сам выключатель, но это ещё не повод менять сам светильник. Выключатель для настенного светильника можно приобрести отдельно и заменить своими руками.

В данной статье мы рассмотрим замену выключателя с цепочкой на настенном светильнике (бра).

Шаг 1.

Отключаем питание светильника (для этого отключаем автоматический выключатель в распределительном щитке). Снимаем настенный светильник, отсоединяем провода.

Шаг 2.

Отсоединяем сломанный выключатель, для этого откручиваем гайку-фиксатор:

Схема подключения бра

Шаг 3.

Подготавливаем новый выключатель к установке:

Схема подключения бра

Как мы видим, у нового выключателя отсутствуют провода для подключения. Поэтому нам понадобится кусок витого провода (ПВС) сечением 1,5 мм 2 . Из этого провода нам нужно извлечь жилу:

Зачищаем токопроводящие жилы от изоляции и подсоединяем их к выключателю, как показано на фото:

Схема подключения бра

Шаг 4.

Устанавливаем выключатель в светильник и подключаем провода через зажимной клеммник Wago:

Схема подключения бра

Шаг 5.

Регулируем длину цепочки:

Схема подключения бра

Шаг 6.

Подключаем светильник к питающему кабелю. Для подключения удобно использовать зажимные клеммники Wago:

Схема подключения бра

Замена выключателя настенного светильника завершена:

Источник

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Разновидности и характеристики светодиодных ламп с аккумулятором
Лампа со встроенным аккумулятором
Схема подключения бра
