Схема подключения диммера

Подключение диммера

Все разнообразие диммеров, которые можно встретить в продаже, делится на две основные группы – поворотные и кнопочные. Поворотные диммеры имеют поворотную ручку, с помощью которой можно увеличивать или уменьшать яркость освещения. Кнопочные электронные диммеры отличаются тем, что они управляются с помощью сенсорных кнопок.

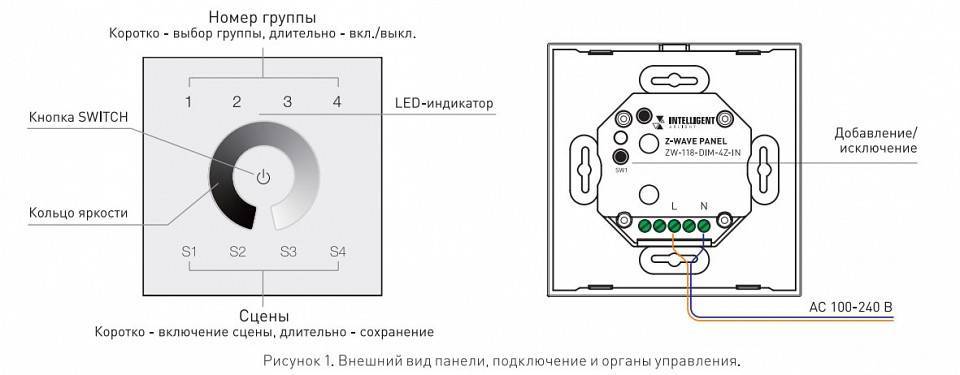

Электронные диммеры кнопочного типа имеют куда больше возможностей, чем простые поворотные регулируемые выключатели. Кнопочный диммер можно подключить в несколько точек цепи и управлять его работой с разных точек. При подключении электронного диммера появляется возможность регулировать степень освещения с помощью дистанционного пульта.

При выборе регулируемого выключателя многих интересует вопрос, как подключить диммер к электросети. Ничего сложного в подключении диммера нет. Регулятор яркости включается в разрыв цепи питания источников освещения, как и обычный выключатель.

Простейший поворотный диммер имеет всего лишь два вывода, подключить которые не представляет никаких сложностей. Но даже если не придерживаться правила полярности, диммер все равно будет работать. После подключения у вас появится возможность регулировать яркость освещения, поворачивая ручку диммера.

В чем состоит принцип работы современного диммера? Из школьного курса физики многие знают, что регулировать яркость освещения можно с помощью реостата, изменяя величину сопротивления в цепи. Однако при этом не происходит снижения потребления электроэнергии. Наоборот, расход электроэнергии увеличивается за счет выделения тепла, которое просто уходит в воздух. Поэтому применение реостатов в быту совершенно не оправдано.

Электронные диммеры работают по другому принципу. Основными элементами современного диммера являются полупроводники динистор и симистор или, как их еще называют, диад и триак.

Эти симметричные полупроводники способны пропускать ток определенной величины в обе стороны. Плавное регулирование напряжения, которое подается на лампу, происходит за счет так называемой «отсечки фазы».

Мощность диммера зависит от величины тока, который способен пропускать симистор. Выбирая диммер, необходимо определить величину нагрузки или суммарную мощность осветительных ламп.

Мощность диммера должна немного превышать величину нагрузки. Например, если у вас установлены три лампы мощностью по 100 Вт каждая, суммарная мощность всех ламп составит 300 Вт. В таком случае для гарантии надежной работы лучше выбрать диммер мощностью 500 Вт.

Конструктивные особенности дифференциальных автоматов

Как уже было сказано, установка в сеть дифавтомата позволяет обеспечить защиту от утечек электротока, перегрузок и сверхтоков КЗ. Этот прибор является комбинированным, и в его состав входят две основных составляющих:

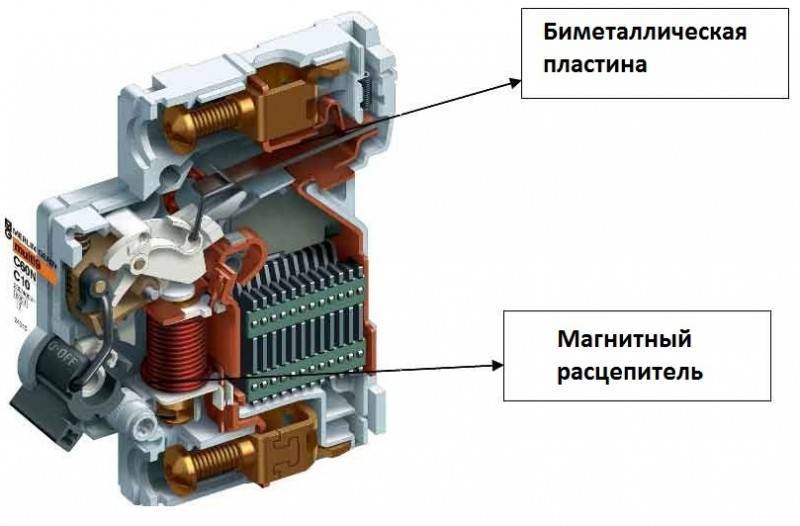

Защитный автомат с электромагнитным (катушка) и тепловым (биметаллическая пластина) расцепителями. Первый отключает питание линии при возникновении в ней короткого замыкания, а второй обесточивает сеть при появлении нагрузки, превышающей расчетную. АВ в дифавтоматах могут иметь 2 или 4 полюса, в зависимости от того, какую сеть они защищают – однофазную или трёхфазную.

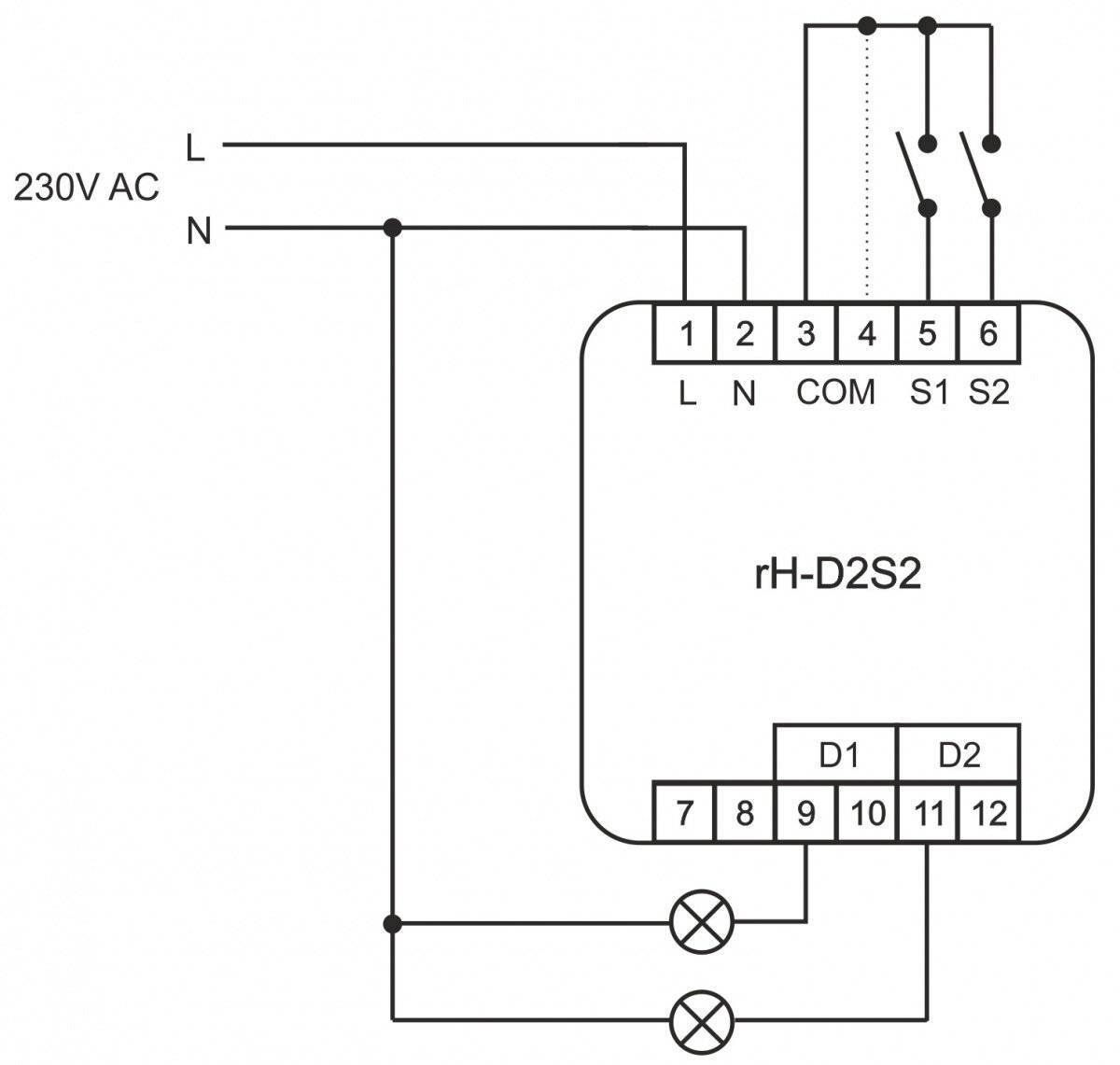

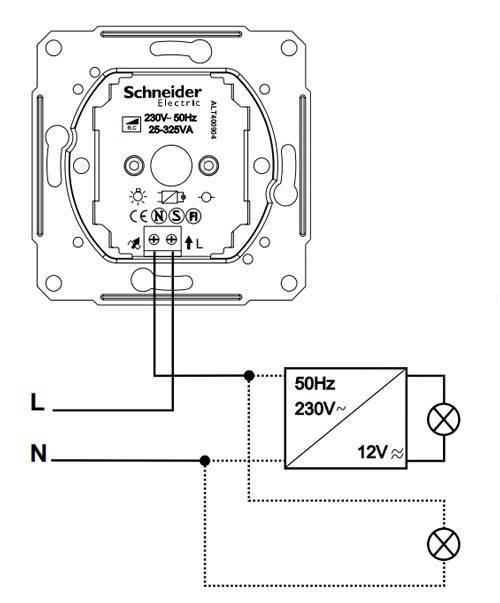

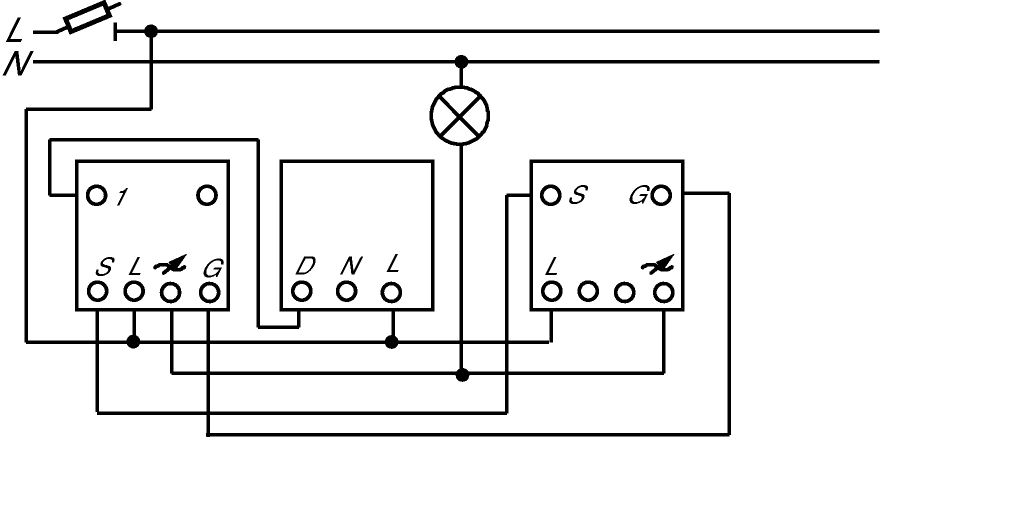

Схема подключения диммера

Устройство защитного отключения. В состав этого элемента входит реле, на которое при нормальном функционировании сети воздействуют магнитные потоки одинаковой силы, не давая разъединить линию. При возникновении утечки (ухода электричества в землю) равномерность потоков нарушается, в результате чего происходит переключение реле с обесточиванием линии.

Кроме АВ и УЗО, автомат имеет в своем составе дифференциальный трансформатор, а также электронный элемент усиления.

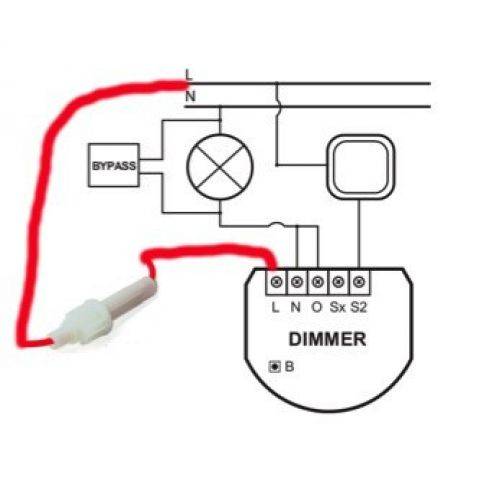

Legrand: схема подключения

Компания Legrand наряду с обычными предлагает приборы, интегрируемые в систему «умный дом».

Установка производится так:

  1. отрезком провода в изоляции соединяют контакты «N» и «0» регулятора;
  2. к клеммам «S1» и «Sx» подсоединяют куски проводов длиной 8-10 см;
  3. фазный провод сети подключают к клемме «L», нулевой — к «N»;
  4. собрав провода гармошкой, устанавливают внутреннюю часть диммера в подрозетник;
  5. провода, подключенные к клеммам «S1» и «Sx» подключают в произвольном порядке к клеммам выключателя.

Остается прикрутить рамку и лицевую панель устройства, после чего можно приступать к его программированию.

Самые популярные производители

Покупая LED-лампы, обращайте внимание на производителя. Это позволяет приобрести качественные изделия с долгим сроком службы

На отечественном рынке присутствует несколько известных марок, предлагающих лампы высокого качества.

Osram

Эта немецкая компания известна во всем мире как производитель высококачественных ламп, светильников и прочего оборудования для освещения. Производит LED-лампы в широком ассортименте, с цоколями разного типа и размера.

Лампы с цоколями Е14 и Е27 производятся в виде шаров и свечек, их используют в люстрах, торшерах, светильниках.

Плюсы:

  • высокий коэффициент цветопередачи – выше 80;
  • большой выбор ламп;
  • отличные эксплуатационные характеристики, в том числе и у недорогих моделей;
  • экономичность.

К недостаткам изделий от Osram относят:

  • высокую стоимость;
  • возможность брака.

Philips

Голландская всемирно известная фирма, производящая осветительное оборудование. Бренд использует инновации и выпускает изделия с большим сроком службы – до 40 тысяч часов.

Плюсы:

  • сохранение яркости при долгом сроке службы;
  • высокая энергоэффективность;
  • безопасны для зрения за счёт специально установленных параметров температуры и отсутствия мерцания;
  • широкий выбор ламп;
  • есть модели, в которых регулируется цветовая температура.

Минусы:

  • высокая стоимость;
  • малый угол рассеивания у недорогих моделей.

Gauss

Отечественные лампы Gauss отличаются широким диапазоном входного напряжения (185-265 В), что расширяет возможности их применения в районах с нестабильным энергоснабжением и низкокачественной подачей электроэнергии. Лампы преимущественно с насыщенным ярко-белым светом.

Плюсы:

  • высокий индекс цветопередачи – достигает 90;
  • большой срок службы – до 50 тысяч часов (если перевести на повседневный режим использования, лампы работают около 35 лет);
  • гарантийный периоды – 3-7 лет;
  • красивый дизайн, подходит для современных интерьеров в стиле хай-тек и других;
  • много моделей с переключением температуры освещения.

Минусы:

  • дорого стоят;
  • редко продаются в магазинах (нужно заказывать в Интернете);
  • не совместимы со многими выключателями и диммерами – перед покупкой приходится проверять на совместимость.

Uniel

Ещё один отечественный производитель, у которого особенно популярны серии Кристалл и Палаццо. Лампы этой фирмы универсальны, работают практически со всеми диммерами переменного тока. Имеют матовую колбу, стандартный цоколь, как у обычных ламп накаливания. Работают в диапазоне 175-250 В.

Лампы Uniel продаются во всех крупных магазинах. Ранее их производили в Китае, а с недавних пор открыли завод в России, на котором изготавливают самые популярные модели – грушевидные лампы с цоколем Е27. Срок службы – 30 тысяч часов. На все изделия – трёхлетняя гарантия.

Плюсы:

  • высокая цветопередача – до 80;
  • широкий модельный ряд;
  • умеренная стоимость;
  • не снижают яркость при падении напряжения до 133 В.

Минус – не работают с выключателями, оснащёнными индикаторами.

Диммируемые лампы позволяют не только подстраивать освещение под свои потребности, но и экономят электроэнергию. Главная проблема – несовместимость устройств. Чтобы избежать этого, внимательно изучите технические параметры ламп и диммеров перед покупкой.

Подключение и эксплуатация диммера: что должен знать каждый?

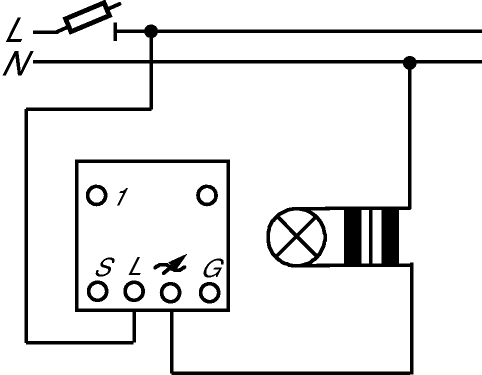

Схема подключения диммера

Как установить светорегулятор

Прежде чем покупать диммер и устанавливать его вместо обычного выключателя, ознакомьтесь с важными фактами о рассматриваемом устройстве.

Популярные статьи  Схема подключения бра

Многие пользователи заблуждаются, считая, что установка диммера позволит существенно уменьшить расходы на освещение. В действительности же при минимальной яркости ламп экономия вряд ли превысит 10-15%! (MISSING)Оставшуюся «лишнюю» энергию светорегулятор попросту рассеет.

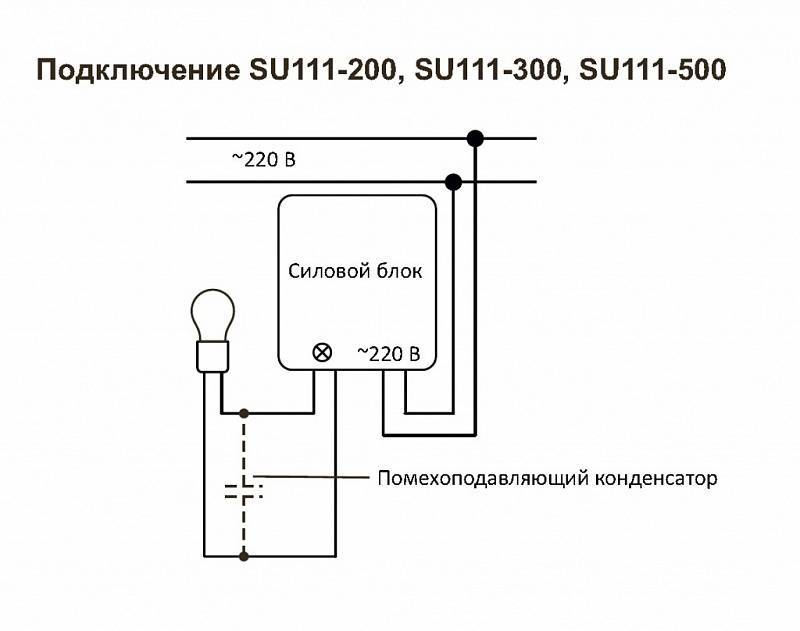

Схема подключения диммера

Устройство диммера, предназначение клемных колодок

Подключение и эксплуатация диммеров должны проводиться с соблюдением следующих правил:

регулятор нельзя подвергать перегреву. Максимально допустимая температура воздуха в помещении — +27 градусов; величина нагрузки, подключенной к регулятору, должна быть не меньше 40 Вт. При более низких значениях отмечается существенное сокращение срока службы как осветительных приборов, так и самого регулятора; диммер можно использовать лишь в комплексе с осветительными приборами, перечисленными в техническом паспорте.

Рассматриваемые регуляторы рассчитаны на работу с определенными типами нагрузки. Так, большинство моделей диммеров можно использовать лишь для регулирования яркости свечения галогенных ламп и лампочек накаливания. Использовать же их в комплексе с люминесцентными светильниками, светодиодными лампами и большинством энергосберегающих осветительных приборов нельзя, т.к. это приведет к их очень быстрой поломке.

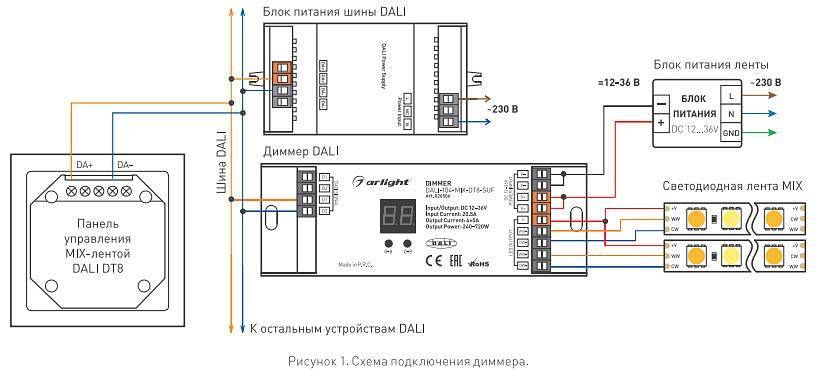

Схема подключения диммера

Принцип подключения диммера

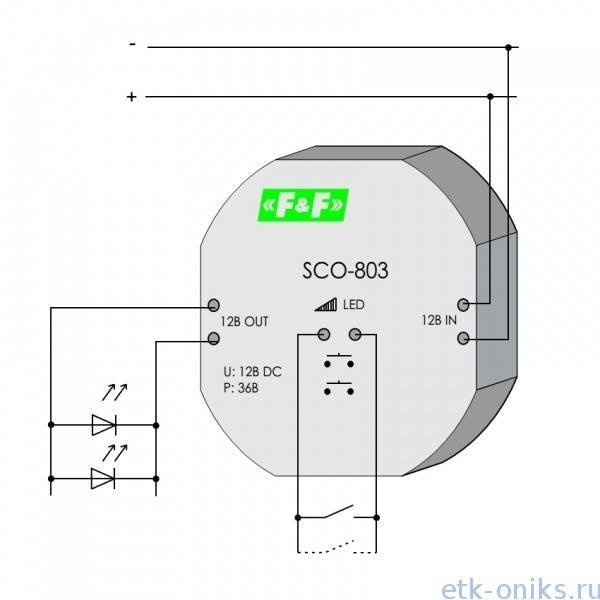

Если нужно подключить диммер к светодиодным лампам, купите специально предназначенную для этого модель регулятора.

Предварительно обязательно уточните у сотрудника магазина, рассчитан ли приобретаемый диммер на работу в комплексе с источниками освещения вашего дома. Также удостоверьтесь, что мощность регулятора соответствует общей мощности установленных в вашем доме светильников.

1

Пять причин купить диммер

Мы можем назвать, как минимум, пять причин, оправдывающих покупку диммеров:

1. Благодаря вариатору срок службы лампы накаливания, галогенки и светодиода увеличивается в 20 раз, что очень выгодно, особенно с учетом высокой цены некоторых осветительных приборов.2. Среднесуточный расход электричества сокращается на 15-55 процентов (в зависимости от типа источника). За это диммеры ценят и в быту, и на производстве.3. Светорегуляторы позволяют выстроить дистанционную систему управления освещением жилища. Без такого регулятора нельзя построить ни один умный дом или сторожевую систему, отпугивающую злоумышленников.4. Вариатор повышает эффективность и презентабельность интерьерной подсветки. Создать что-либо интересное и оригинальное, не используя световые регуляторы, практически невозможно.5. Диммер можно использовать и как обычный выключатель. Поэтому с такими приборами легко справляются даже очень консервативные пользователи.

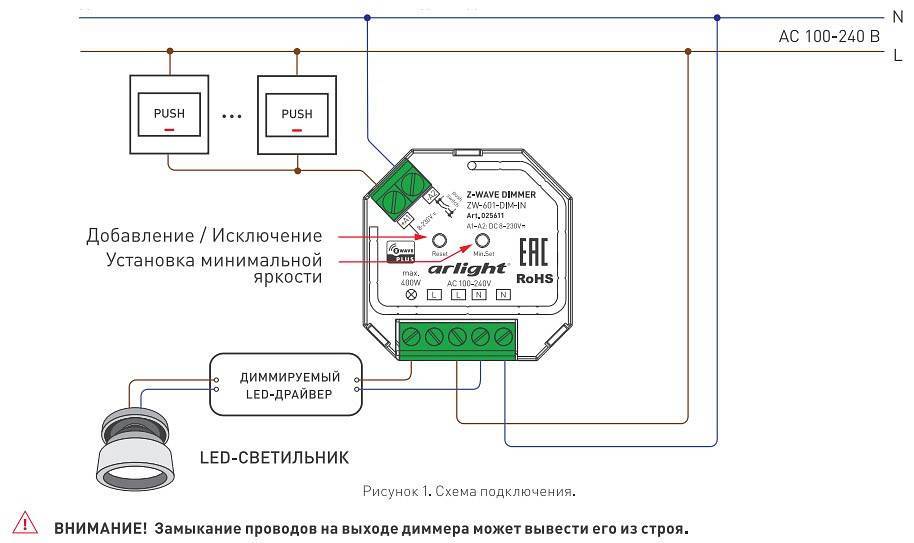

Схема подключения диммера

С помощью диммера можно менять силу свечения светодиодных ламп и ламп накаливания

Как видите, преимущества таких регуляторов более чем очевидны. Поэтому большинство современных домов оснащают не традиционными кнопочными выключателями, а диммерами. Впрочем, максимальную выгоду от покупки получают только наиболее дальновидные домовладельцы, выбравшие оптимальную модель вариатора. Поэтому нам придется изучить устройство и особенности типовых разновидностей таких приборов.

Рекомендуем

Светодиодная лампочка горит при выключенном выключателеПочему перегорают лампочки в люстреКак подключить светильники на подвесном потолке схема

Как правильно установить диммер – подробная инструкция!

В итоге хотелось бы ознакомиться с процедурой установки регулятора вместо простого выключателя. Сам процесс замены в данном случае ничего сложного собой не представляет, поскольку оба устройства монтируются почти по аналогичной технологии. Все, что от вас требуется – хорошо с этой технологией ознакомиться, а также действовать в соответствии с приведенным ниже руководством.

Шаг №1. Для начала отключите подачу электроэнергии, также можете дополнительно проверить, действительно ли отключили ее, используя для этого особую индикаторную отвертку.

Шаг №2. После этого можете снять кнопку размыкателя, который установлен.

Шаг №3. Теперь открутите шурупы, которые крепят декоративную рамку размыкателя, после чего снимите ее.

Шаг №4. Открутите крепежные шурупы, извлеките механизм устройства из монтажной коробочки. Сам светорегулятор, к слову, вы впоследствии сможете установить в эту же коробочку.

Шаг №5. Открутите электрические кабели, которые подключены к выключателю.

Шаг №6. После этого вы увидите пару свободных проводов.

Первый провод (а она будет фазным) подключается к самому размыкателю, в то время как другой – к осветительному прибору. Внимательно ознакомьтесь со схемой, которая представлена в инструкции изготовителя к светорегулятору; либо, как вариант, эта схема может присутствовать на крышке корпуса прибора.

Как мы уже неоднократно упоминали выше, при работе с диммером необходимо действовать в строгом соответствии с последовательностью подключения, которая рекомендуется изготовителем. Так, фазный провод (а здесь он обозначается красным) подсоединяется к клемме светорегулятора (она обозначается маркировкой L-in). Второй же кабель (в данном случае оранжевого цвета) должен подсоединяться к уже другой клемме – L-out.

Шаг №7. Поместите диммер в оставшуюся монтажную коробочку

Для выполнения этой несложной операции осторожно загните кабели, введите диммер в подрозетник. После этого затяните винты, установите декоративную рамку, закрепите ее с помощью соответствующих винтов

Теперь остается только установить регулирующее колесико.

Шаг №8. По завершению установки проверьте регулятор на предмет работоспособности – для этого потребуется возобновление подачи электроэнергии. Прокрутите ручку устройства, пока не услышите характерный щелчок, двигаясь в направлении, противоположном движению часовой стрелки. Когда этот самый щелчок прозвучит, напряжение на лампочках должно возрасти, свидетельством чего станет постепенное увеличение яркости освещения.

Все, устройство подключено и, в чем вы уже успели убедиться, работает вполне нормально. Теперь можно начинать полноценную его эксплуатацию!

Как сделать диммер своими руками?

В принципе самостоятельно сделать диммер для светодиодной ленты или лампы может любой человек хоть немного разбирающийся в электричестве и умеющий держать паяльник. Схема светорегуляторов практически везде одинакова, за некоторыми исключениями. Поэтому для начала определимся, какие детали нам понадобятся для создания вариатора.

Итак, нам потребуется:

  • два резистора (постоянный и переменный);
  • неполярный конденсатор;
  • динистор и симистор;
  • провода;
  • паяльник с припоем;
  • кусок текстолитовой пластины для платы.

Номиналы деталей можно взять с приведенной ниже схемы.

Можно конечно сделать печатную плату, нанеся на фольгированную пластину схему, просверлив отверстия для выводов и вытравив ее. Однако существует наиболее простой (навесной) вариант.

Схема диммера для самостоятельной сборки

По представленной схеме распределить детали и наметить отверстия для выводов. Просверлить отверстия и соединить между собой все элементы при помощи проводов, которые припаиваются к ножкам деталей.

Перед тем как подключить самодельный диммер для освещения проверьте несколько раз правильность соединений деталей и если все нормально, то можно подключать устройство к сети, предварительно обесточив ее, и проводить испытания.

На представленном видео показано как можно собрать диммер своими руками:

Watch this video on YouTube

Управление

Выбирая диммер необходимо учитывать способ управления этим устройством. Различаются следующие типы:

  1. Поворотный или поворотно-нажимной регулятор. Эти устройства регулируют напряжение при помощи переменного резистора. Нажимные используют тот же принцип, но включение и выключение питания происходит за счет нажатия на рукоятку. Основной недостаток этих устройств кроется в перегреве. При выборе неправильного параметра мощности, контакты резистора перегреваются, что на начальных этапах затрудняет регулировку, а в последствии становится причиной полного выхода из строя.
  2. Сенсорные — самый современный тип. В схеме используется семистор. Этот элемент не регулирует величину сопротивления. Работает за счет контроля частотной модуляции электрического напряжения. Подобные диммеры используются для подключения в схему светодиодного освещения. Это самые продвинутые приборы. Некоторые модели имеют встроенный выпрямитель напряжения и защиту от перегрева. Данный тип можно подключать к системе «Умного дома». Самые дорогие модели имеют блок подключения к сети Wi-Fi, возможность управления через приложение, голосовыми и звуковыми командами.
  3. Кнопочные. Также используют принцип семистора. Главное отличие — наличие механической кнопки регулировки. Такие модели намного проще, чем сенсорные, но и они также оснащаются выпрямителем напряжения. Часто производятся со встроенным выключателем в виде дополнительной кнопки. Это позволяет значительно упростить подключение и расширить общую цепь регулировки освещения.
Популярные статьи  Хлопковый выключатель: принцип работы, схема подключение и монтаж

Также описываемые устройства различаются по способу монтажа.

  1. Модульные. Эти элементы устанавливаются в электрический щит. Используются для регулировки наружного освещения или одновременного регулирования во всех помещениях. Отдельные модели имеют сенсор освещения, что позволяет регулировать работу ламп без вмешательства человека. Подключение к вводной стороне питания определяет мощность этих устройств. Можно встретить модульные регуляторы мощностью до 1500 ватт.

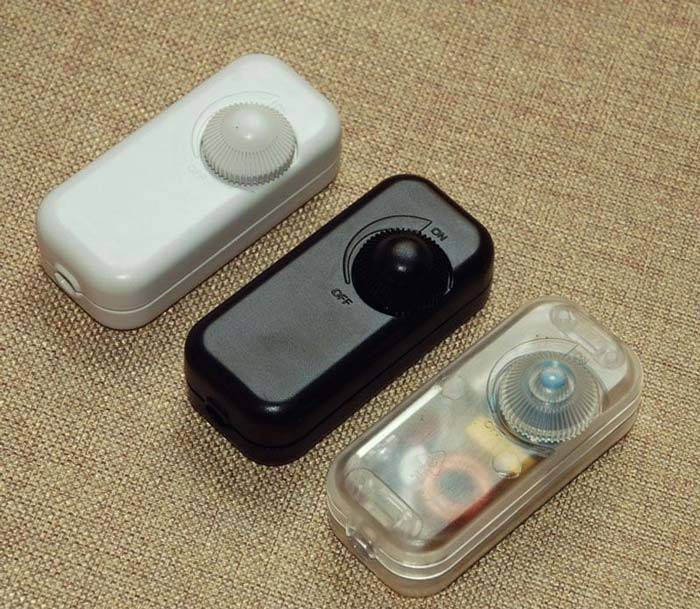

  2. Кабельные. Монтируются на переносные источники света. Часто встречаются на шнурах настольных светильников. Подобные элементы могут регулировать только свет ламп накаливания. Данный тип регуляторов запрещается устанавливать на несколько источников света, даже если мощность прибора это позволяет.
  3. Блочный или моноблочный. Монтируется этот прибор непосредственно на стену. Может использоваться в схеме вместе с выключателем. Блочные устройства могут быть сенсорными, кнопочными или поворотными. Отличительной особенностью является простая схема подключения и наличие болтового контактного соединения и крепления к стене.

Любой из описанных типов может использоваться в цепи освещения в качестве одинарного устройства. Подобный диммер используется вместо выключателя. Также могут подключаться в качестве дополнительного регулятора или проходного устройства. Далее будут даны принципиальные схемы подключения этих элементов.

Производители светодиодных ламп с диммером

Среди популярных производителей можно выделить компанию Uniel, которая выпускает светодиодные лампы и диммеры. Изделия характеризуются индексом CRI 80. Яркость регулируется в пределах 10-100%. Входное напряжение изделия состоит в диапазоне 40-250В. Лампы светодиодные имеют матовую колбу. Срок эксплуатации изделия составляет 30 тыс. часов.

Выбирая диммимрованные лампы стоит отдавать предпочтение проверенным производителям, например компании Uniel

Лампы представлены в двух сериях: Palazzo Dimmable и Cristal Dimmable. Модели первой серии имеют корпус уникальной формы, оснащенный четырьмя вентиляционными каналами. Изделия с цоколем е14, е27, gu10, gu 5.3 характеризуются мощностью 5-7 Вт, интенсивностью светового потока 500-600 лм. Используются для светильников точечного и рефлекторного света. Могут иметь форму шара или свечи.

Модели второй серии представлены светодиодными диммируемыми лампами е14, купить которые можно за 320 руб. Корпус выполнен из алюминиевого сплава. Светодиоды располагаются на металлических лепестках в колбе, создавая широкий угол светопередачи до 360 град.

Компания Philips выпускает широкий ассортимент изделий с разным исполнением цоколя и формой корпуса. Особой популярностью пользуются диммированные лампы gx 53, применяемые в ванных комнатах в качестве точечной подсветки.

Ассортимент диммируеммых ламп компании Philips представлен различным исполнением цоколя и формой корпуса

Изделия изготавливаются по специальной филаментной технологии. Внутри корпуса образуются светодиодные нити, напоминающие светящуюся спираль. Благодаря функции Dim Tone при уменьшении яркости освещение помещения становится более теплым. Конструкция цоколя имеет скрытую систему вентиляции, благодаря чему увеличивается срок эксплуатации изделия до 40 тыс. часов. Цена светодиодной диммированной лампы находится в пределах 220-410 руб.

Светодиодные диммируемые лампы Gauss

Компания изготавливает широкий ассортиментный ряд осветительного оборудования, в том числе и диммируемые светодиодные лампы. Изделия характеризуются входным рабочим напряжением 185-265В и индексом цветопередачи, равным 90.

Модели представлены в двух цветовых температурах: 2700 и 4100 К. Время работы ламп достигает 35 тыс. часов. Производитель выпускает такие типы ламп:

  • филаментные изделия в виде шара или свечи, мощностью 5Вт, с величиной светового потока 420-450 лм;
  • софитные диммируемые светодиодные лампы gu 5.3 220V и gu10 с величиной светового потока 500-530 лм;
  • консольные изделия с цоколем g9 мощностью 3 Вт со значением светового потока 280-300 лм.

Компания Gauss выпускает широкий ассортиментный ряд осветительного оборудования

Отдельно можно выделить дополнительную функцию в виде шагового диммирования светодиодных ламп. Изделия характеризуются специфическим принципом работы. В составе конструкции уже присутствует встроенный в цоколь элемент, благодаря которому регулируется яркость. Лампа может работать от сети со стандартным напряжением 180-240 В.

Купить диммируемую светодиодную лампу е27 можно за 250 руб. Их выпускают в форме свечи или шара мощностью 7-70 Вт в двух цветовых значениях 2700 и 4100 К. Гарантийный срок службы лампы составляет 3 года.

Изготовление и применение светодиодных диммируемых ламп стремительно набирает обороты. Еще недавно осветительные светодиодные устройства не могли использоваться со светорегуляторами. Проблема была решена после внедрения диммера в конструкцию осветительного элемента. Важным условием для длительной работы устройства является соответствие рекомендуемым параметрам. Поэтому, прежде чем купить диммируемую светодиодную лампу е14 или е27 следует подробно изучить характеристики изделия.

Что нужно знать о диммерах?

Глагол «to dim» в английском языке означает «становиться тусклым», «темнеть». Это явление и является сутью регуляторов яркости. Кроме того, человек дополнительно получает еще ряд преимуществ.

Плюсы использования прибора

Среди достоинств следует выделить такие дополнительные возможности:

  • снизить потребление электроэнергии — это приводит к большей экономичности;
  • заменить несколько видов осветительных приборов — к примеру, одна лампа может выполнять функции ночного торшера, основного освещения и т. д.

Кроме того, пользователь может получить различные световые эффекты, к примеру, использовать обычное освещение под управлением диммера в качестве светомузыки.

А также его функциональность позволяет работать совместно с системами безопасности или просто имитировать присутствие людей в помещении. Что поможет владельцам любого помещения защитить свое имущество от злоумышленников или вообще предотвратить их несанкционированное проникновение в квартиру, офис.

Основой конструкции диммера является симистор

Важно помнить, что его мощность должна на 20-50% превышать аналогичный показатель нагрузки. Кроме того, он должен выдерживать напряжение в 400 В

Это обеспечит изделию долговечность

Дополнительно регулятор яркости способен сделать управление источниками освещения, другими электроприборами более удобным, эффективным. К примеру, можно применять радио- или инфракрасные сигналы, что позволит выполнять необходимые манипуляции дистанционно.

Или же есть возможность использовать несколько точек управления осветительным прибором вместо одного. Например, если пользователь хочет сделать более современным освещение в спальне, то регуляторы можно установить на входе туда, а также возле кровати.

Подобное решение сделает жизнь владельцев несколько комфортнее. Таким же образом можно поступить в любом другом помещении.

Как выполняется регулирование?

Если заинтересованный человек решил самостоятельно собрать диммер, то процедуру нужно начинать выполнять не с раздумий о том, как это сделать, а с определения целей и задач, которые будут решаться.

Так выглядит обычная синусоида тока, а суть диммирования в том, чтобы «обрезать» ее. Это уменьшит продолжительность импульса и даст возможность электроприбору работать не на полную мощность

Так перед тем, как приступить к сборке необходимо определиться какой вид ламп будет применяться. Эта процедура обязательная, потому что существуют различные принципы управления яркостью свечения.

К ним относятся:

  • изменение напряжения — такой способ будет актуальным при использовании устаревших ламп накаливания;
  • широтно-импульсная модуляция — этот вариант необходимо применять для управления яркостью современных энергосберегающих осветительных приборов.

Изменение напряжения светодиодных ламп малоэффективно из-за того, что они работают в узком диапазоне и при небольшом отклонении от нормы просто тухнут или не включаются. Что не позволит полностью раскрыть потенциал обычных устройств, потому для них выпускают специализированные диммеры для LED-приборов.

Популярные статьи  Схема включения УЗО

Кроме того, использование простых, но устаревших реостатов не дает возможности экономить на электроэнергии. Ведь излишки электроэнергии в виде тепла просто рассеиваются в воздухе.

Правильно сделанный диммер должен обеспечить именно такую синусоиду, при которой короткие импульсы чередуются с продолжительными паузами. Причем чем она продолжительней, а сила сигнала меньше, тем тусклее будет светиться лампа

С помощью широтно-импульсной модуляции получится собрать регулятор яркости, обеспечивающий лампам возможность работать при 10-100% их мощности. При этом пользователь получит приятный бонус в виде сэкономленной электроэнергии.

А также можно в полном объеме использовать все остальные преимущества диммеров, среди которых и долговечность.

Как подключить диммер

До начала установки важно определить мощность нужного диммера. Это возможно сделать, когда есть понимание, сколькими приборами будет управлять этот механизм

Сложив мощности всех этих приборов, вы и узнаете, какой должна быть производительность приобретаемого механизма регулировки. Если неправильно рассчитать мощность, то диммер может или не включиться вообще, или включиться, но практически мгновенно перегореть. Узнать мощность светодиодных ламп можно на упаковке, а многие производители указывают ее и на самих лампах.

Нужно также предусмотреть, что в будущем вы можете захотеть добавить количество диммируемых светодиодных ламп. Если же не планируете добавлять осветительных приборов, то лучше всего заложить некоторый запас мощности диммера (20-50%).

Выбирая диммер для нескольких источников освещения, нужно учитывать, что их минимальная мощность 25-40 Вт. И если несколько маломощных ламп вместе не будут составлять указанные значения, то лучше установить для каждой из них свой прибор.

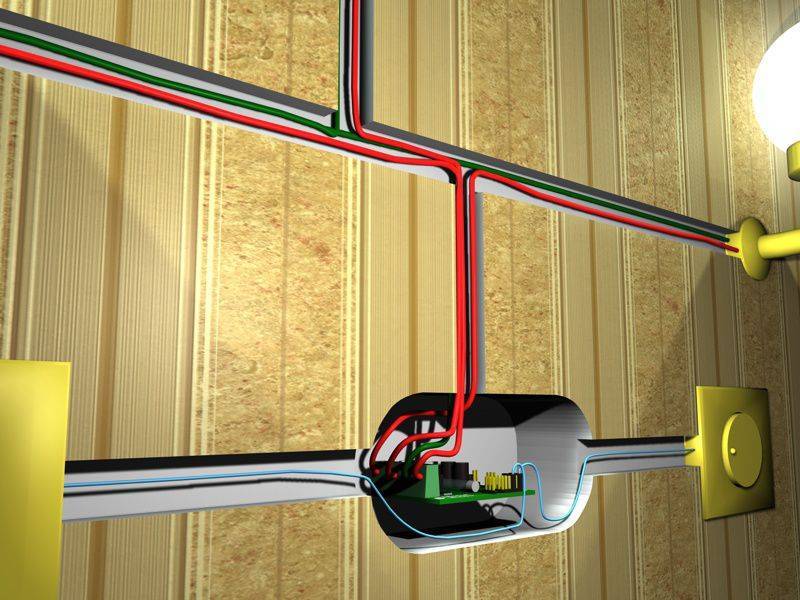

Следующим шагом будет подключение диммера к сети. Это делается путем разрыва цепи питания нужных источников света. В этот разрыв и подключается регулятор яркости.

Обычный механический диммер подключить несложно, он будет работать даже в случае несоблюдения правил полярности.

В электронных диммерах работа строится по другому принципу. Основные их элементы – это полупроводники динистор и симистор, которые могут пропускать ток конкретной величины в две стороны. За счет отсечки фазы и получается плавная подача напряжения на лампу.

Если вы не имеете элементарных знаний физики или у вас сложная схема подключения и установки диммера, то лучше не заниматься самодеятельностью и обратиться к профессионалам.

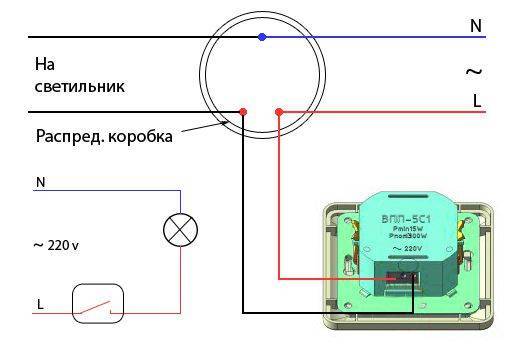

Схемы подключения диммера

Человек, подключавший обычный выключатель без труда подключит и регулятор освещения. Регулятор своим видом и креплением мало чем отличается от выключателя. Устанавливается он в такой же подрозетник и крепится такими же лапками, как при установке розетки и выключателя . Перед тем как подключить диммер вместо выключателя, нужно снять старый выключатель.

В первую очередь выключаем электрическую цепь вводным или групповым автоматом и проверяем отсутствие фазы исправным индикатором. Далее снимаем декоративную крышку, ослабляя винты крепления лапок, и вытаскиваем выключатель. Откручиваем провода от выключателя и разводим их стороны.

Теперь нам нужно определить подходящую фазу индикатором для правильного подключения диммера. Включаем вводной автомат и проверяем наличие фазы индикатором на одном из проводов, затем отключаем напряжение сети с проверкой на отсутствие сети индикатором. Берем регулятор, подключаем фазовый провод к клемме с вертикальной стрелкой.

Как правильно подключить диммер

А провод, идущий к лампам через распределительную коробку, подключаем к другой клемме с обозначением наклонной стрелкой. Регулятор подключается последовательно с лампами. Помните, что диммеры предназначеные для ламп накаливания (галогенных) не работают со светодиодными и люминесцентными лампами. Для них есть другие регуляторы.

Как вам статья?

Мне нравитсяНе нравится

Назначение и функции

Диммеры (на английском dimmer) в быту используются для регулировки яркости ламп, температуры нагревательных приборов (паяльников, утюгов, электроплит и т.п.). Эти устройства называют еще регуляторами яркости света или светорегуляторами, хоть это только одна из возможных областей применения. Наиболее эффективно работают с лампами накаливания, позволяя продлить срок их службы, так как при наличии в цепи питания диммера, на лампу при включении подается минимальный ток. А как известно, именно стартовые броски являются причиной выхода их из строя.

Схема подключения диммера

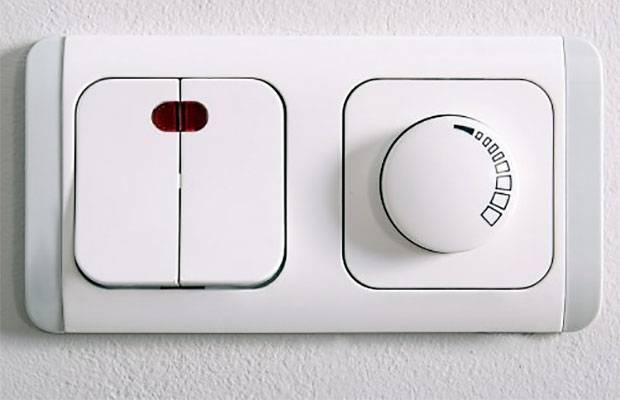

Как выглядит диммер

Нельзя использовать диммеры с трансформаторными или импульсными источниками питания (телевизоры, радиоприемники и т.п.). Это обусловлено особенностями работы устройства — на выходе сигнал выглядит не как синусоида, а только ее часть (верхушки срезаются ключами). При подаче такого питания, аппаратура выходит из строя.

Самые первые светорегуляторы были электромеханическими и могли только регулировать яркость свечения ламп накаливания. Современные могут предоставлять еще целый ряд дополнительных функций:

  • отключение света по таймеру;
  • включение и отключение освещения в определенное время (эффект присутствия, используется при длительных отъездах);
  • акустическое управление (по хлопку или голосом);
  • возможность дистанционного управления;
  • различные режимы работы ламп — мигание, изменение температуры света и т.п;
  • возможность встраивания в систему «умный дом».

Самые простые диммеры по-прежнему только регулируют яркость освещения, но и эта функция оказывается очень полезной.

Диммирование настольной лампы

Если вам нужно диммировать настольную лампу или лампу ночник, а не потолочный светильник, то всей этой сложной процедуры можно избежать.

Достаточно отсоединить и выкинуть заводской шнур питания и подключить на его место специальный диммер на шнуре.

Схема подключения диммера

В магазинах и на Али полно таки моделей. Продаются и отдельные коробочки без проводов.

Схема подключения диммера

Они понадобятся, если вы не захотите выбрасывать заводской шнур от настольной лампы.

Для тех, кто вообще не хочет лезть в такие дебри и заниматься переделкой схем подключения, продаются диммеры в розетку.

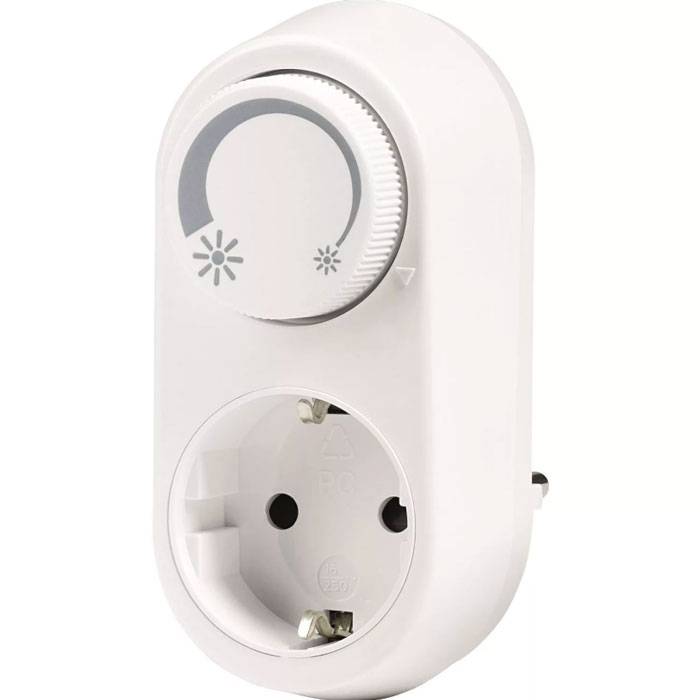

Схема подключения диммера

Втыкаете эту конструкцию в ближайшую розетку, а уже через нее подключаете вилку настольной лампы. И все прекрасно регулируется.

Схема подключения

Схема предусматривает использование излучателей 2-х различных типов:

  1. Трехцветные RGB, которые во время смещения дают яркий чистый белый цвет, обычно именно они применяются при создании цветовых эффектов.
  2. Люминофорные, использующие вторичное излучение при помощи люминофора, т. е. слоя желтого цвета, который освещается светодиодом синего оттенка.

Чтобы выполнить подключение своими руками, необходимо предусмотреть питание с драйверами соответствующей конструкции, их комплектация определяется набором эффектов и поставленными задачами для LED-ленты. К примеру, для монокристальных лент необходимо применять одноканальные диммеры, которые включаются сразу после блока питания.

Для RGB приобретают трехканальные диммеры-контроллеры, которые обладают раздельным управлением для каждого канала.

Схема подключения диммера

Все используемые для светодиодных лент контроллеры можно разделить по методу регулировки яркости и других характеристик:

  1. При помощи современного потенциометра, который встраивается в настенную коробку стандартного типа во время установки выключателя (монтировать можно в любом удобном месте).
  2. Пульты для светодиодных светильников с радиочастотными и инфракрасными пультами ДУ (удобный переносной вариант, который можно использовать из любой части даже очень большого помещения).
  3. Подключение для управления по проводному интерфейсу типа Ethernet или беспроводному протоколу Bluetooth и Wi‑Fi (применяется при управлении через компьютерные сети или оборудование, обычно используется для больших систем, монтируемых своими руками).

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Заземление в частном доме своими руками 220в пошагово с фото
заземление в частном доме
Схема подключения диммера
