Схема подключения стабилизатора напряжения

Ступени стабилизатора

Все варианты стабилизаторов имеют несколько ступеней работы. От их числа зависит качество выдаваемого напряжения. Для понимания работы ступеней рассмотрим пример. Когда подается напряжение 220 вольт нормального значения, то прибор прогоняет его по схеме без изменений. Когда напряжение падает до предельных значений, то электронный ключ, либо реле подключают 1-ю ступень, а на выходе появляется стабильное напряжение 220 вольт.

Последующее падение напряжения принуждает стабилизатор переключиться на другие ступени, которые позволят ему выдать необходимые 220 вольт. Когда ступеней уже не хватает, то стабилизатор не сможет повысить напряжение. Чем больше число ступеней, тем шире его интервал регулировки напряжения.

Советы по подключению стабилизатора напряжения:

  1. Перед монтажом всегда отключайте питание сети в электрическом щите.
  2. Подключите вспомогательную защиту прибора в виде автоматического выключателя и устройства защитного отключения. Это продлевает срок его работы. Монтировать автоматику целесообразно за счетчиком, но перед защитой.
  3. Электрическая сеть бытового назначения должна иметь контур заземления. Монтаж стабилизатора без заземления запрещается согласно правилам электробезопасности.
  4. Монтаж стабилизирующего устройства в доме до счетчика запрещен. Оптимальным вариантом установки стабилизатора будет выполнение его по вышеуказанной схеме.
  5. Запрещается подключать стабилизатор сразу после заноса его с мороза в квартиру. Внутри корпуса скапливается конденсат, который может сильно повредить устройство при включении, и сократить срок службы. На улице также запрещается его установка.
  6. Стабилизатор небольшой мощности до 5 киловатт подсоединяется прямо к розетке. Этот способ приемлем для гаражных условий, дачного дома. Иногда осуществляют установку переносного стабилизатора отдельно для цифровой техники, например, на компьютер, телевизор и т. д.

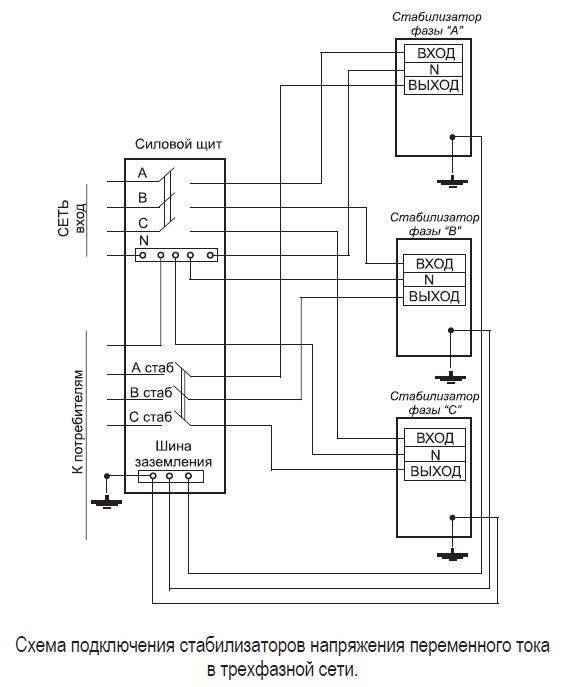

Для трехфазной сети 380 вольт стабилизатор подключают на каждую фазу по одному устройству, соединяя их схемой «звезды». Этим способом достигается экономия денежных средств на покупке устройств, а также на его обслуживании и ремонте, так как 3-фазное устройство намного дороже.

  • После монтажа нужно проконтролировать правильность соединений и монтажа. Для этого подключают автоматы ввода в распредщите. Треск, гудение, искрение не допускаются. Если таких признаков нет, то подключение стабилизатора напряжения выполнено правильно.
  • Не допускается подключать стабилизатор на нагрузку, превышающую мощность прибора. Резерв его мощности должен быть не менее 30%.
  • Правильная схема установки чаще всего изображается на корпусе устройства. Сначала нужно ориентироваться на эту схему. Если такой схемы нет, то оптимальным вариантом являются данные рекомендации. Популярные модели стабилизаторов подключают именно таким образом.

Каждый год необходимо осуществлять проверку надежности соединений проводки в клеммниках, при необходимости подтягивать их затяжку.

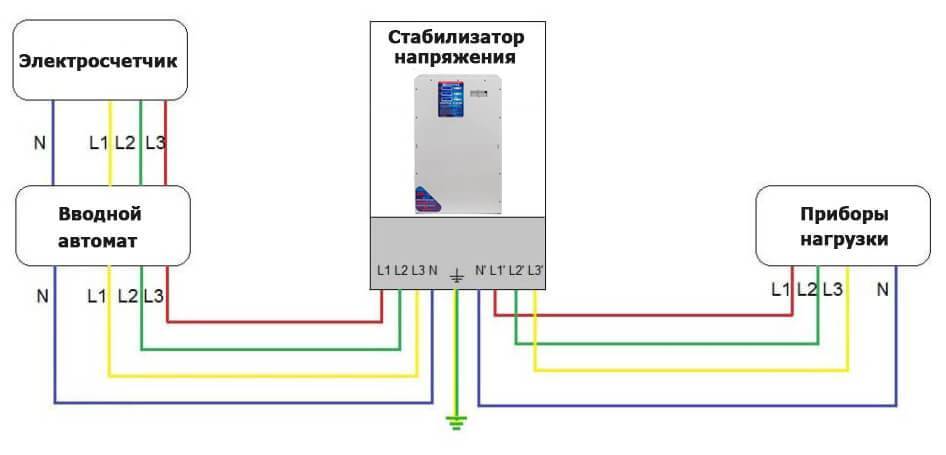

Подключение стабилизатора в сети 380в

По своей сути, подключение трехфазного стабилизатора на 380В ничем не отличается от подключения обычного однофазного. Заметим, что приобрести три однофазных стабилизатора выгоднее, чем один трехфазный. Так же и в случае ремонта одного из стабилизаторов: без электроснабжения окажется только одна фаза. Ниже приводится схема монтажа трех стабилизаторов 220В вольт в трехфазной сети при установке автоматического выключателя после счетчика.

В том случае, когда на клеммной колодке стабилизатора есть только один контакт N для нулевого провода, он будет общим для входа и выхода. Ниже приводится схема монтажа приборов в сети 380В для такого варианта.

Подключение стабилизаторов с колодками на четыре контакта

Так бывает, что после изучения инструкции вопросы все же остаются. Пусть в этом случае Вам поможет видеоролик.

{SOURCE}

Замеры и расчеты при выборе стабилизатора

При подборе стабилизатора никак не получится обойтись без фактических замеров и расчетов напряжения и мощности.

Напряжение

Замерьте с помощью мультиметра уровень своего входящего напряжения. Повышено оно или понижено знать не достаточно, необходимо четко представлять в каких пределах оно «гуляет». Большинство стабилизаторов хорошо справляются с уровнем регулировки от 160 до 255 Вольт.

А вот если оно у вас меньше или больше, тут уже нужно смотреть только в сторону инверторных моделей. Именно они обеспечивают стабилизацию в самых широких диапазонах от 90 до 310В. Остальные с этим справляются плохо.

Не дайте себя обмануть продавцу, когда он будет рассказывать про предельный или максимальный диапазон входных напряжений от 110В до 290В! Это напряжение при котором стабилизатор хоть как то, но еще будет работать, а не отключится от действия защит.

Именно он показывает то напряжение, при котором аппарат будет стабильно выдавать на выходе 220 Вольт.

Расчет мощности

Определяетесь с мощностью. Для этого в первую очередь смотрите на сколько ампер у вас вводной автомат. По нему можно сориентироваться какую максимальную мощность вы сможете взять из общей сети.

Для автомата на 40А
P=I*U=40А*220В=8800Вт

То есть нагрузку более 9квт вы просто не сможете подключить из-за ограничения вводного автоматического выключателя.

Кроме автомата не лишним будет проверить сечение питающего кабеля. Потому что при превышении нагрузки, автомат отключится не сразу, а с выдержкой времени, иногда в несколько десятков секунд. А вот тонкий кабель, начинает греться моментально с момента перегрузки. Проверить какую максимальную мощность можно подключить на вашу проводку можно по следующей таблице:

Теперь подсчитываем токоприемники, которые ОДНОВРЕМЕННО могут быть включены в розетки.

Все электроприемники которые имеют в своей конструкции двигатели (холодильник, стиральная машинка и т.п.) обладают такой характеристикой как пусковой ток. Он в несколько раз больше номинального значения. Поэтому их паспортную мощность нужно умножать минимум на 3!

В итоге получаете некую сумму, например в 4квт. Напряжение на входе у вас — 170 Вольт. Эти входные 170В нужно разделить на желаемые 220 Вольт.

Расчет коэффициента:
170В/220В=0,77

Далее умножаете этот коэффициент на мощность стабилизатора который вы присмотрели, чтобы проверить «потянет» ли он вашу нагрузку или нет. Пусть это будет стабилизатор для дома в 9ква.

Расчет мощности в кВа:
0,77*9ква=6,93ква

Не забывайте что вам все нужно перевести в квт. Берем усредненный коэффициент мощности cosf=0,8 (если у вас нет двигательной нагрузки и реактивной мощности, то cosf=1!).

Итоговый расчет мощности в кВт:
6,93ква*0,8=5,54квт

То есть при вашем пониженном напряжении 170В стабилизатор будет вытягивать мощность в 5,5квт. А у вас одновременно включено не более 4квт. Делаем вывод что данная модель вам подойдет.

Выбирать стабилизатор, что называется «впритык» нельзя. Именно его перегрузка является самой частой причиной выхода из строя. Обязательно должен быть запас в 20-30% минимум!

Суммируя вышесказанное, вот на что вам нужно сделать акцент при выборе стабилизатора для дома:

1
2
3
4
5

Устройство стабилизатора

Схема подключения стабилизатора напряжения

Схема устройства стабилизации.

Стабилизатор напряжения по указанной схеме имеет в своем составе следующие части:

  1. Питающий блок, в который входят емкости С2, С5, компаратор, трансформатор, теплоэлектрический диод.
  2. Узел, задерживающий подключение нагрузки потребителя, и состоящий из сопротивлений, транзисторов, емкости.
  3. Выпрямительного моста, измеряющего амплитуду напряжения. Выпрямитель состоит из емкости, диода, стабилитрона, нескольких делителей.
  4. Компаратора напряжения. Его составными частями являются сопротивления и компараторы.
  5. Логического контроллера на микросхемах.
  6. Усилителей, на транзисторах VТ4-12, резисторов, ограничивающих ток.
  7. Светодиодов в качестве индикаторов.
  8. Оптитронных ключей. Каждый из ник снабжается симисторами и резисторами, а также оптосимисторами.
  9. Электрического автомата, либо предохранителя.
  10. Автотрансформатора.
Популярные статьи  Схема подключения бра

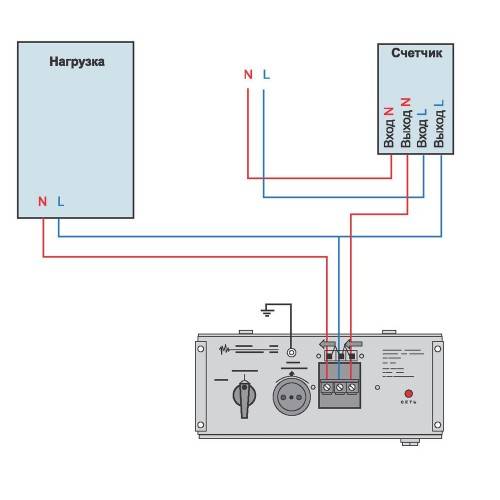

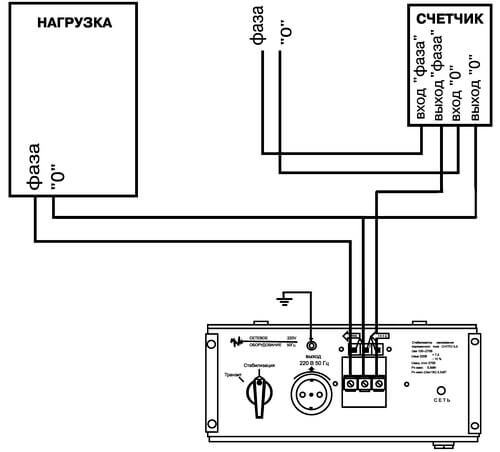

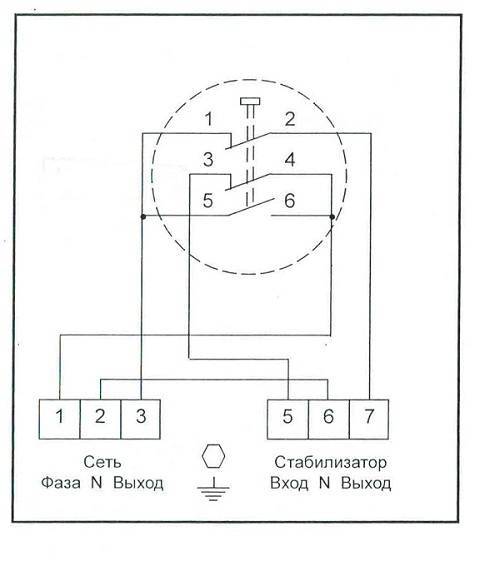

Пример подключения однофазного стабилизатора напряжения

Подключение стабилизатора 220 вольт в простейшем случае может быть выполнено по одной из приведенных схем, в зависимости от того, в какой последовательности уже соединены счетчик и входной автомат. В любом случае необходимо обеспечить заземление стабилизатора. Суть подключения стабилизатора состоит в том, что напряжение из сети подается на вход стабилизатора, а к его выходу подсоединяются потребители электроэнергии.

Варианты монтажа стабилизаторов напряжения

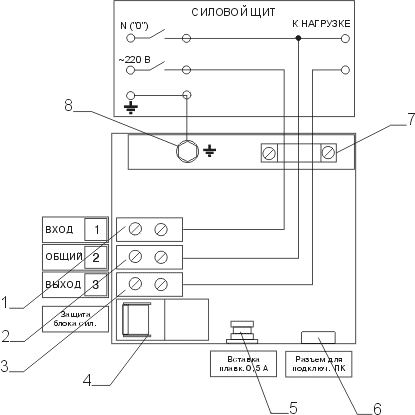

На схемах подключения приведен вариант клеммной колодки на задней стенке стабилизатора напряжения с пятью контактами. Бывает, что клемма заземления размещается отдельно: к ней и нужно подсоединить заземляющий проводник. Иногда клемма N(ноль) всего одна, тогда оба нулевых провода: и входной, и для потребителей подсоединяют к ней.

Перед непосредственным подключением стабилизатора необходимо обесточить электрическую сеть в помещении с помощью входного автомата. Затем следует убедиться, что оно действительно отсутствует с помощью индикатора или мультиметра. Включатель питания и переключатель байпас прибора должны находиться в выключенном состоянии.

После выполнения электромонтажа подают питание на стабилизатор, а затем включают и его. Внутренний таймер прибора задерживает его запуск, раздается щелчок, и подается питание. На дисплее высвечивается значение выходного напряжения 220В. У большинства современных приборов на дисплее может появиться следующая информация:

  • символ L означает, что напряжение на входе опустилось ниже допустимого для работы прибора;
  • символ Н означает, что напряжение на входе поднялось выше допустимого для работы прибора;
  • символ СН означает, что суммарная мощность подключенных к прибору потребителей выше допустимой.

Установка стабилизатора напряжения в цокольном этаже

Рассмотрим практический пример подключения стабилизатора к однофазной сети 220 вольт на примере релейного прибора РЕСАНТА АСН-10000/1-Ц. Прибор установлен в цокольном этаже, где никому не мешает щелканье реле и шум расположенного рядом встроенного пылесоса. В стене находится монтажная коробка с клеммником и автоматом для подключения стабилизатора.

Полочка для установки стабилизатора напряжения

Агрегат размещен на полочке, которая устроена на забитых в стену отрезках арматуры. Зазор между стеной и полкой, а также свободное пространство под ней обеспечивают обдув воздухом корпуса прибора.

На входе в дом установлен автомат номиналом 40А, что соответствует максимальной мощности энергопотребления порядка 8 кВт. Стабилизатор РЕСАНТА АСН-10000/1-Ц несколько мощнее, однако для уменьшения нагрузки на прибор через него подключены не все потребители. В результате получилась следующая ниже схема электромонтажа.

Подключение релейного стабилизатора РЕСАНТА

В данном случае для защиты от утечек установлено УЗО (устройство защитного отключения) после счетчика. Ряд потребителей, например: освещение, обогреватель сауны, проточный водонагреватель и некоторые розетки имеют нестабилизированное питание.

Так как стабилизатор РЕСАНТА размещен в цокольном этаже и далеко от ввода в дом, перед ним установлен дополнительный автомат и колодка для электромонтажа. Это позволяет обслуживать и ремонтировать при необходимости прибор без отключения нестабилизированного питания в доме.

Монтаж выполнен кабелем, который состоит из пяти многожильных проводов. Это позволяет свободно передвигать прибор.

В соответствии со схемой в коробке установлена клеммная колодка на 4 контакта, пятый провод подключен к автомату. Надо пояснить, что в дополнение к указанному на схеме, к клеммнику подсоединен кабель питания розетки встроенного пылесоса (заходит в коробку снизу). Справа сверху подведены кабель, подающий питание на стабилизатор, а также кабель, подключенный к нагрузке. В данном случае:

  • зеленый провод – заземление;
  • синий – ноль;
  • белый(коричневый) –фаза.

Подключение кабеля к колодке в распредкоробке

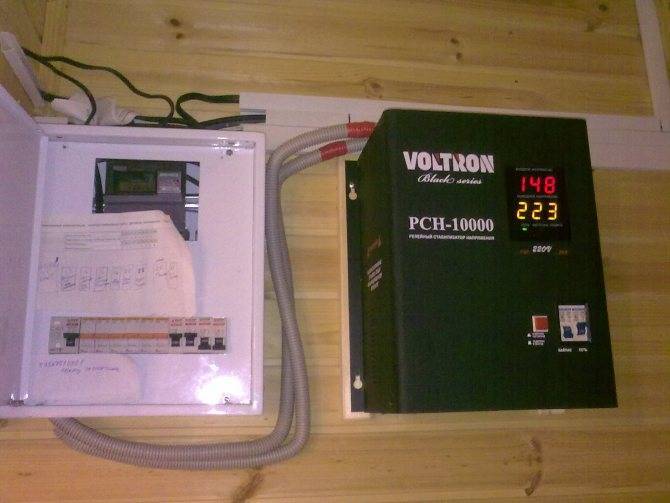

Установка и подключение однофазного стационарного стабилизатора

Большая часть частных домов и дачных строений имеют однофазное электропитание, соответственно, для защиты этих объектов от бросков и опасных отклонений в ту или иную сторону питающего напряжения, требуется однофазное стабилизирующее устройство.

В первую очередь необходимо выбрать место для его установки. Расположение стационарного стабилизатора должно отвечать следующим требованиям:

  • непосредственная близость к вводу сетевого электропитания – линии ввода, вводному автомату, щитку, вводному распределительному устройству (ВРУ);
  • достаточные размеры помещения или его части, выделенной для монтажа, обеспечивающие конвекцию воздушных масс, необходимую для эффективного охлаждения прибора в процессе работы;
  • условия в месте размещения устройства должны соответствовать допустимым, указанным в паспорте эксплуатации (температура, влажность, и т.п.).

Схема подключения стабилизатора напряжения

Пример схемы подключения серии Ultra-Classic.

Однофазные стабилизаторы напряжения относительно небольшой мощности комплектуются сетевым шнуром питания с электрической вилкой, предназначенной для включения в обычную бытовую розетку 220 вольт. То есть в этом случае, стабилизирующий прибор подключается к сети питания так же, как и любой бытовой электроприбор. Единственным нюансом при этом являются требования к заземлению корпуса устройства.

Видео. Однофазное подключение

Более мощные однофазные стабилизаторы имеют клеммы, к которым подключается кабель питания. В этом случае прибор подключается к автоматическому выключателю, расположенному на щитке питания. Кабель стационарного устройства должен быть закреплён.

Чтобы узнать совокупную мощность потребителей — используйте наш калькулятор, он даст усредненный результат, от которого можно отталкиваться. Точное значение можно получить, просуммировав данные из техпаспортов всех потребителей в доме, не забывая про пусковые токи электродвигателей.

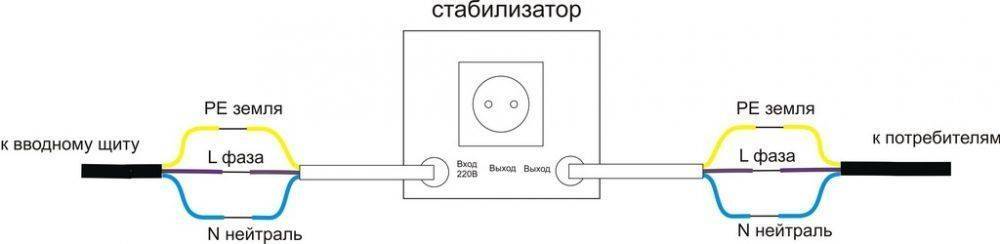

Если переносные стабилизаторы подключаются посредством гибкого многожильного провода, то для стационарных устройств лучше использовать провода и кабели с цельными жилами.

Схема подключения стабилизатора напряжения

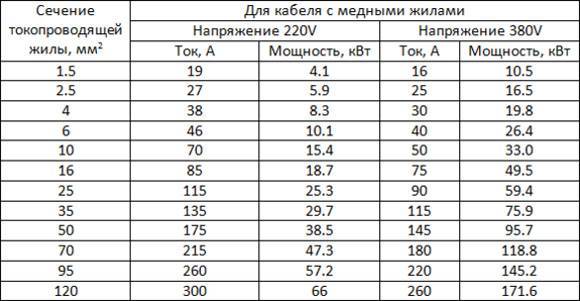

Таблица 1. Сечение медного кабеля.

Схема подключения стабилизатора напряжения

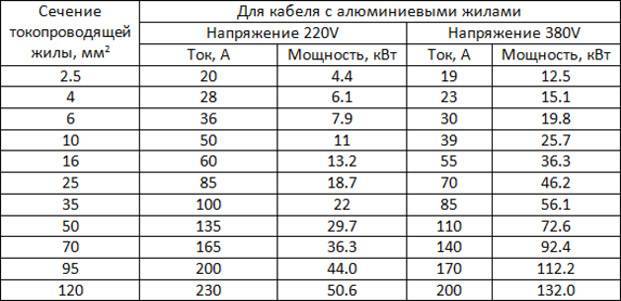

Таблица 2. Сечение при применении алюминиевого кабеля.

Устройства моделей с регулятором

Для холодильного оборудования востребованным является регулируемый стабилизатор напряжения. Схема его подразумевает возможность настройки прибора перед началом использования. В данном случае это помогает в устранении высокочастотных помех. В свою очередь электромагнитное поле проблем для резисторов не представляет.

Конденсаторы также включаются в регулируемый стабилизатор напряжения. Схема его не обходится без транзисторных мостов, которые соединяются между собой по коллекторной цепочке. Непосредственно регуляторы могут устанавливаться различных модификаций. Многое в данном случае зависит от предельного напряжения. Дополнительно учитывается тип трансформатора, который имеется в стабилизаторе.

Шаг 3 – Производим подсоединение к электросети

На самом деле самостоятельно подключить стабилизатор напряжения к сети в доме довольно просто. Сзади устройства находится клеммная колодка на 5 разъемов. Обычно очередность подключения проводов следующая (слева направо): вводные фаза и ноль, заземление, фаза и ноль, идущие на нагрузку. На фото ниже Вы можете увидеть расположение разъемов:

Схема подключения стабилизатора напряжения

Все, что Вам нужно, правильно выбрать сечение кабеля по мощности и току, после чего произвести монтаж своими руками, согласно схеме (для однофазного устройства):

Схема подключения стабилизатора напряжения

Требования и рекомендации к подключению стабилизатора напряжения своими руками:

  1. Обязательно перед электромонтажными работами отключите электроэнергию на вводном щитке.
  2. Дополнительно защитите изделие автоматическим выключателем и УЗО, что продлит его срок службы. Установить автоматику рекомендуется после счетчика, но перед защитой от перенапряжения.
  3. Бытовая электросеть обязательно должна иметь заземляющий контур. Производить подключение без заземления запрещается из соображений электробезопасности.
  4. Установка стабилизатора напряжения в доме перед счетчиком запрещается, и добиться размещения защиты до прибора учета электричества очень сложно. Лучше производить монтаж так, как показано на схеме выше.
  5. Нельзя производить подключение аппарата сразу же после того, как Вы занесете его с мороза в дом. Пусть электроника «отойдет» и весь конденсат внутри испариться, иначе, как мы уже говорили Выше, срок службы устройства резко сократится. Сюда же можно отнести запрет на подключение изделия на улице.
  6. Защита, мощностью менее 5 кВт подключается напрямую к розетке. Такой вариант идеально подходит для гаража, загородного дома и дачи. Некоторые производят установку мобильного стабилизатора напряжения отдельно на компьютер, телевизор, котел, кондиционер, генератор либо стиральную машину, что позволяет защитить только определенный вид бытовой техники.

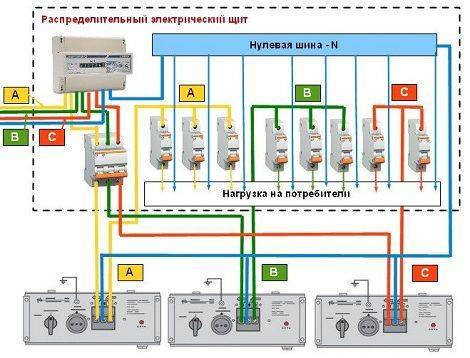

  7. Если Вам нужно подключить устройство защиты от перенапряжения в трехфазной сети, лучше купите три однофазных аппарата на 220в и подключите их по схеме звезда, чем один на 380 Вольт. Так Вы сэкономите деньги не только на покупке стабилизатора, но и на его ремонте (отремонтировать однофазное устройство на порядок дешевле, нежели трехфазное).
  8. После электромонтажных работ проверьте правильность подключения и установки, включив вводные автоматы на распределительном щите. Если ничего не гудит, не трещит и не искрит, значит, Вы все сделали правильно.
  9. Запрещается подключать устройство к нагрузке большей мощности. Запас мощности защиты должен составлять от 20 до 30%.
  10. Правильная схема монтажа обычно обозначена на корпусе продукции. В первую очередь ориентируйтесь на нее, но если подсказка от производителя отсутствует, рекомендуем производить подсоединение согласно данной инструкции. Все популярные модели (от фирм Ресанта, Лидер) следует подключить именно по этой технологии.
Популярные статьи  Электропроводка в доме своими руками – пошаговая схема разводки и монтаж электрики

Вот и вся технология установки и подключения стабилизатора напряжения своими руками. Как Вы видите, ничего сложного нет, главное учитывать все требования и рекомендации. Напоследок хотелось бы отметить, что ежегодно Вы должны проверять надежность соединения проводов в клеммной колодке и при необходимости подтягивать винтики.

Также читают:

Мощность стабилизатора напряжения

Прежде всего, необходимо определиться с мощностью, потребляемой домашними электроприборами. В Интернете есть много советов по расчету, но я рекомендую воспользоваться следующим способом. На вводном щите (обычно рядом со счетчиком) находится основной автоматический выключатель. Его номинал по току подбирается таким образом, чтобы защитить проводку от повреждения из-за перегрузки. А раз он работает и не «выбивает», значит, пропускаемой мощности хватает на дом. Остается лишь найти ее. Мощность равна произведению значений тока и напряжения. Последнее известно – 220 Вольт, а ток можно прочесть на табличке выключателя. К примеру, если на «автомате» указан номинальный ток 16 А, значит допустимая мощность составит 16*220=3520 Вт или 3.5 кВт. Для 25 ампер мощность повыше – уже 5.5 кВт и т.д. Разумеется, если автомат подбирался «лишь бы не выбивал», то придется рассчитывать необходимую мощность через паспортные данные электроприборов. Полученная мощность должна быть меньше на 30% (или даже 50%), чем у выбираемого стабилизатора. Это вызвано тем, что хотя устройство и повышает напряжение при его снижении, выходная мощность при этом падает. Также нужно выбирать не по полной мощности (ВА), а по активной (Вт) – это важный момент.

мощность стабилизатора напряжения

Как проверить работоспособность микросхем КРЕН

Микросхемы серии 142 имеют достаточно сложное устройство, поэтому мультиметром однозначно проверить её работоспособность невозможно. Единственный способ – собрать макет реального включения (на плате или навесным монтажом), который включает в себя, как минимум, входную и выходные ёмкости, подать на вход питание и проверить напряжение на выходе. Оно должно соответствовать паспортному.

Несмотря на доминирование на рынке микросхем зарубежного производства, приборы серии 142 удерживают свои позиции за счет качества изготовления и других потребительских свойств.

Описание характеристик, назначение выводов и примеры схем включения линейного стабилизатора напряжения LM317

Как работает микросхема TL431, схемы включения, описание характеристик и проверка на работоспособность

Описание, технические характеристики и аналоги выпрямительных диодов серии 1N4001-1N4007

Что такое диодный мост, принцип его работы и схема подключения

Режимы работы, описание характеристик и назначение выводов микросхемы NE555

Защита от перенапряжения: что лучше стабилизатор или реле контроля напряжения?

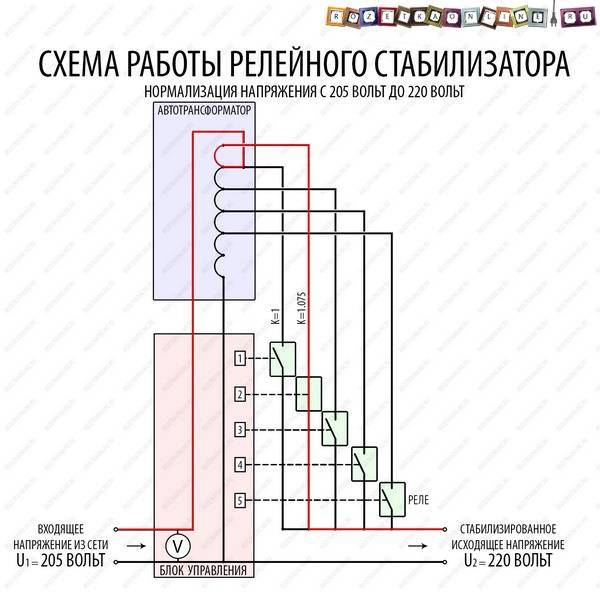

Принцип действия релейного стабилизатора напряжения

В первую очередь, в стабилизаторе замеряется входящее напряжение, далее, в зависимости от полученных результатов, с платы управления посылается сигнал на открытие того или иного реле, соответственно электрический ток с одной из отпаек автотрансформатора, уменьшенный или увеличенный до нужного значения, поступает на выводы стабилизатора, к потребителю.

В качестве примера работы стабилизатора, давайте примем, что каждый отвод автотрансформатора даёт +/- 15 Вольт изменения напряжения, работает это следующим образом:

— Если напряжение в сети 220В – оно сразу передаётся к потребителю, коэффициент трансформации при этом 1. Соответственно в пределах от 205В до 235В (220В +/-15В), напряжение на выход стабилизатора, будет передаваться без изменений.

Схема подключения стабилизатора напряжения

— Как только входящее напряжение опускается до значения, меньшего чем 205 Вольт, задействуется первая вторичная обмотка автотрансформатора, с коэффициентом трансформации 1,075, тем самым на выходе снова получается 220 В (205*1,075). В этот момент отвечающее за этот отвод автотрансформатора рале замыкается, пуская ток на выходные контакты стабилизатора, а все другие размыкаются.

Схема подключения стабилизатора напряжения

Далее, пока напряжение не упадет еще на 15В т.е. до 190В (205В-15В), будет продолжать действовать эта вторичная обмотка с тем же коэффициентом трансформации, таким образом, если в сети напряжение упадет до 196В (граница переключения на следующий режим), на выходе получается 211В (196*1,075).

— Когда входящее напряжение опускается ниже 190В, срабатывает очередное реле, а предыдущее размыкается, тем самым включается следующая вторичная обмотка автоматического трансформатора, с коэффициентом трансформации уже 1,15 и напряжение на выходе опять становится 220В (196*1.15) и так далее, каждые 15В переключается обмотка до, допустим, 145В – после чего стабилизатор уходит в защиту.

— Если же наоборот, напряжение в сети возрастает выше 235В, с помощью соответствующего реле задействуется понижающая вторичная обмотка, с коэффициентом трансформации 0,94 и опять же напряжение в сети выравнивается до требуемых 220В (235*0,94).

Думаю, теперь, принцип действия релейного стабилизатора вам понятен, теперь давайте рассмотрим какие у стабилизатора этого типа сильные и слабые стороны, в каких сферах его лучше всего применять.

Подключения стабилизатора напряжения схема для сети 220 вольт

Перед подключением нужно соблюдать меры безопасности и перед работами отключить вводной автомат в электрощите. Отключив сеть, проверьте отсутствие напряжения индикатором напряжения на выходе ввода.

Схема подключения стабилизатора напряжения переменного тока обычно указывается производителем на задней стороне устройства и в инструкции по эксплуатации.

Подключают стабилизатор напряжения в разрыв фазового провода сети после вводного автомата. Схема подключения может быть трех контактный — это на стабилизаторе вход фазы и выход фазы, и нулевой провод.

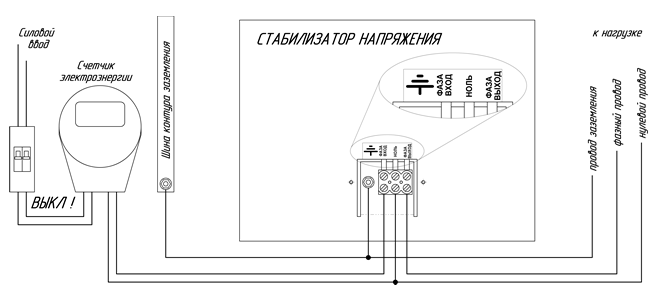

Схема подключения однофазного стабилизатора напряжения с тремя клеммами

Фаза вводного автомата подключается к входной фазной клемме прибора, а выходная фазная клемма стабилизатора к фазе потребителя нагрузки. Нулевой провод, не разрывая, подключается к нулевой клемме стабилизатора.

Монтажная схема подключения однофазного стабилизатора в щите

Если после вводного автомата сеть расходится по автоматам освещения, розеток, то фаза выхода стабилизатора подключается к ним. В случае только одного вводного автомата, нужно ставить в щит изолированную колодку с клеммой.

На эту клемму подсоединяют фазный провод, снятый с вводного автомата. Входную фазу стабилизатора подключают к вводному автомату, выход стабилизатора подключается к установленной клемме колодки.

Нулевой провод подключается к клемме стабилизатора, а затем к нулевой шине электрощита. Возможен вариант стабилизаторов с двумя нулевыми клеммами, то есть входная фаза — ноль, выходная фаза — ноль.

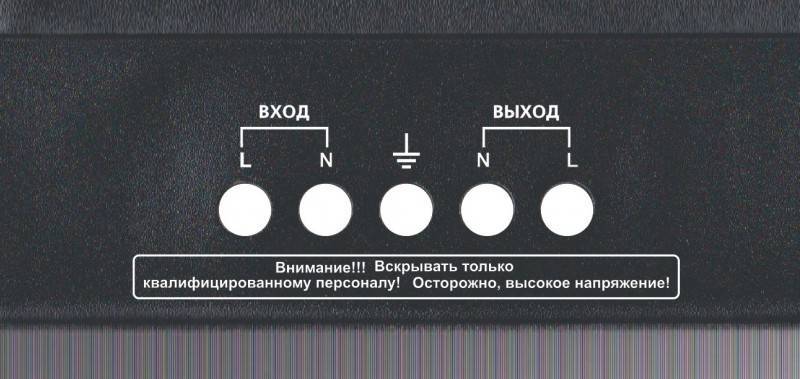

Вариант подключения стабилизатора с пятью клеммами

Две нулевые клеммы могут быть установлены для удобства соединения и быть соединены между собой внутри стабилизатора. Тогда нулевой провод подсоединяется, как описано выше.

Нулевые клеммы нужно прозвонить и если они не звонятся, то вторая нулевая клемма, подсоединяется к нулевому проводу нагрузки. Предварительно нужно отсоединить нулевой провод нагрузки в сети от земляной шины в щите.

Популярные статьи  схема подключения датчика движения

Виды стабилизаторов

Схема подключения стабилизатора напряжения

Все устройства, стабилизирующие напряжение, можно разделить на несколько категорий:

  • электромеханические;
  • релейные;
  • магнитоэлектрические;
  • импульсные преобразователи.

Переключение трансформаторных обмоток в электромеханическом стабилизаторе производится с помощью мотора. Скользящая колодка корректирует подаваемое напряжение. Недостаток системы – крупные габариты. Также крупногабаритными являются релейные и магнитоэлектрические устройства. Это связано с наличием крупного трансформатора для выравнивания напряжения.

Выбор конкретной модели напрямую зависит от места установки и финансовых возможностей пользователя.

Виды стабилизаторов

Схема подключения стабилизатора напряжения
Всего один стабилизатор может защитить электроприборы от перегрузки, скачков напряжения, коротких замыканий Все устройства, стабилизирующие напряжение, можно разделить на несколько категорий:

  • электромеханические;
  • релейные;
  • магнитоэлектрические;
  • импульсные преобразователи.

Переключение трансформаторных обмоток в электромеханическом стабилизаторе производится с помощью мотора. Скользящая колодка корректирует подаваемое напряжение. Недостаток системы – крупные габариты. Также крупногабаритными являются релейные и магнитоэлектрические устройства. Это связано с наличием крупного трансформатора для выравнивания напряжения.

Если нужно компактное устройство, лучше выбрать импульсный прибор. Он стоит дороже, так как в конструкции есть специальные инверторы.

Выбор конкретной модели напрямую зависит от места установки и финансовых возможностей пользователя.

Выбор стабилизатора напряжения для частного дома

Выбор той или иной модели зависит от нескольких важных факторов. Прежде всего нужно выяснить сферу применения стабилизатора. Он может обеспечивать питание какого-то одного прибора или оборудования, установленного во всем доме. Следует выяснить значения верхнего и нижнего предела напряжения в электрической сети. И, наконец, немаловажную роль играет сумма, выделяемая на приобретение стабилизатора.

Схема подключения стабилизатора напряжения

Выбор устройства зависит и от мощности, которую потребляют бытовые приборы и электрооборудование. Для ее определения рекомендуется воспользоваться номиналом автоматического выключателя, установленного на вводном щите. В соответствии с формулой, мощность представляет собой произведение значений тока и напряжения. Ток определяется по табличке, установленной на автомате, а напряжение известно заранее – 220В. То есть, при номинале 16А значение допустимой мощности будет составлять 16 х 220 = 3520 Вт или 3,5 кВт. При более высоком токе, например, 25А, мощность также повысится до 5,5 кВт. Более точные данные можно получить из паспорта на каждый прибор и оборудование. Мощность стабилизатора должна быть на 30-50% выше, чем расчетная допустимая мощность. Это связано с тем, что в процессе стабилизации напряжения происходит падение выходной мощности.

После всех необходимых расчетов остается выбрать наиболее подходящий тип стабилизатора. Для домашних условий подойдут как сервоприводные модели, так и релейные. В первом случае изменения напряжения производятся с помощью токосъемника, передвигаемого электродвигателем. Управление осуществляется сравнивающей схемой. Токосъемник передвигается в разные стороны, соответственно, увеличивая или уменьшая напряжение. Таким образом, обеспечивается плавная регулировка, скачки напряжения при переключениях отсутствуют. Рекомендуется для применения в тех домах, где измененное напряжение удерживается на одном и том же уровне в течение длительного времени.

Схема подключения стабилизатора напряжения

Принцип действия релейных стабилизаторов совершенно другой. Основой всего устройства является трансформатор, у которого имеются промежуточные выводы обмотки с собственным напряжением. С помощью логической схемы осуществляется управление блоком электромеханических реле. Под его действием выводы переключаются таким образом, чтобы на выходе стабилизатора получались требуемые 220 вольт. Данные устройства более долговечны, однако процессы переключений сопровождаются щелчками.

Существуют дорогостоящие модели стабилизаторов, использующих электронные ключи. Фактически, они представляют собой такую же релейную конструкцию, где обычные реле заменены полупроводниковыми ключами. Эти устройства считаются наиболее технологичными и долговечными, поскольку в них отсутствуют узлы, подверженные износу. Во время коммутации соблюдается полная тишина. С помощью современных стабилизаторов стало возможно не только управлять напряжением, но и выполнять ряд других функций. Большое значение имеет возможность включения задержки подачи напряжения. Встроенные вольтметры позволяют постоянно контролировать состояние сети. С этой целью вместо стрелочных, широко используются электронные приборы.

Подключение стабилизаторов

Наименьшие сложности вызывает подключение стабилизатора индивидуального – того, что обеспечивает работу одного или двух (максимум трех) устройств. Обычно это прибор, вход которого оснащен электрическим шнуром со штепсельной вилкой. А на выходе есть одна или несколько розеток, в которые втыкают «вилки» каждого электроприбора.

О подключении стабилизаторов общих, обеспечивающих питание группы потребителей, расход электроэнергии которых учитывается одним электросчетчиком, стоит рассказать особо.

Подключение однофазных стабилизаторов

О том, как подключить стабилизатор напряжения однофазный, в Сети есть множество советов. Но в большинстве из них не указывается основного принципа. А он заключается в том, что это устройство должно быть включено последовательно всем потребителям, питающимся от него. Согласно ему построена схема подключения стабилизатора напряжения, представленная на рисунке ниже.

Обратите внимание, что этот прибор включается после электросчетчика. А все потому, что он не только стабилизирует, но и потребляет электрическую энергию. В автотрансформаторах это заметно по нагреву обмоток, в которых происходит частичное рассеивание электрической мощности

В автотрансформаторах это заметно по нагреву обмоток, в которых происходит частичное рассеивание электрической мощности.

Общие стабилизаторы напряжения не имеют шнура со штепсельной вилкой для включения в сеть. И розеток на корпусе для подключения потребителей. Их заменяет клеммная колодка, в которой провода зажимаются болтами с метрической резьбой или иными приспособлениями. Вы можете встретиться с тремя видами наборов контактов на ней.

  1. Трехконтактная клеммная колодка. Техническая нейтраль или ноль является общей для входа и выхода. Она обозначена литерой N. Входная фаза подключается к клемме, обозначенной L1, а выходная – к L2.
  2. Клеммная колодка с четырьмя контактами. Подключение фазы производится так же, как и в первом случае, а вот провода технической нейтрали разделены, их клеммы обозначены как N1 и N2.
  3. Пятиконтактная колодка. Между парами L – N на входе и выходе находится зажим, имеющий обозначение в виде мнемосимвола «заземление» – он похож на стрелку, направленную вниз. Такой набор контактов может встретиться на приборах, выпускаемых в последнее десятилетие, когда нормой стала трехпроводная однофазная схема – с дополнительным защитным проводником.

Подключать техническую нейтраль линии можно только к клемме N. По той причине, что у однофазного потребителя, находящегося под нагрузкой, по нейтральному (нулевому) проводу течет ток. Если вы его соедините с клеммой заземления, то все корпуса приборов окажутся под напряжением. Это чревато поражением электротоком.

Подключение трехфазных стабилизаторов

Эти приборы отличаются от однофазных лишь количеством линий стабилизации. Фактически вы можете использовать три однофазных прибора (одного типа и мощности), соединив их параллельно друг другу (по фазам) и последовательно для потребителя, к ним подключаемого. Нейтральные клеммы на входе соединяются друг с другом. То же самое делается на выходе. В результате получается, что и в сторону сети, и в сторону потребителя приборы подключены по схеме «звезда».

Если у вас трехфазные вводы, а после электросчетчика схема делится на три независимых линии, то можно не заботиться о том, чтобы контролировать момент пропадания одной из фаз. А вот в случае питания трехфазных приборов, например, асинхронных электродвигателей, перед группой стабилизаторов необходимо установить трехфазное же УЗО, одним из режимов которого является отключение питания в случае возникновения асимметрии токов.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Индикатор короткого замыкания
Схема подключения стабилизатора напряжения
