Проводка в гараже своими руками: схема, разводка, монтажРазводка проводов в помещении

С самого начала стоит отметить, что для подключения гаража к центральной системе необходимо получить разрешение от соответствующих органов (Энергонадзор). Здание должно соответствовать пожарным нормам.

Внимание! Несанкционированное и некомпетентное вмешательство в электросеть опасно для здоровья и может привести к наложению большого штрафа с последующим демонтажем установленной проводки. Если вы не имеете опыта в проведении таких работ, строго запрещено своими руками делать проводку для гаража

В этом случае настоятельно рекомендуется обратиться к специалистам, они точно знают, как провести свет в гараж, и будут соблюдать технику безопасности при работе с электричеством

Если вы не имеете опыта в проведении таких работ, строго запрещено своими руками делать проводку для гаража. В этом случае настоятельно рекомендуется обратиться к специалистам, они точно знают, как провести свет в гараж, и будут соблюдать технику безопасности при работе с электричеством.

На картинке в предыдущем пункте были показаны два основных способа подвода силового кабеля к гаражу – по воздуху и под землей. Каждый из способов имеет плюсы и минусы, они приблизительно равнозначны при учете всех особенностей проведения работ, однако выбор все же остается за владельцем гаража:

Монтаж провода по воздуху считается простым и дешевым. Он требует промежуточных работ только в том случае, если общая длина кабеля будет более 25 метров – придется закопать еще один столб как дополнительную опору (или использовать уже существующий, не нарушив ничего из ранее установленного). Провод с одной стороны подключается к линии электропередач, а со стороны гаража подводится к трубостойке.

Проводка в гараже своими руками: схема, разводка, монтаж

Металлическая конструкция устанавливается на стену гаража, к специальным элементам подключаются контакты, затем провод от них запускается внутрь трубостойки и выводится уже внутри самого гаража.

К висячему проводу предъявляются следующие требования:

  1. Если провод висит над дорогой, где проезжают машины, он должен быть расположен на высоте не менее 6 метров – так до него не достанут даже автокраны и тракторы (самая большая проблема висячих проводов).
  2. Над пешеходной зоной высота провода должна быть не менее 3,75 метров, лучше сделайте 4 для перестраховки.
  3. Трубостойка должна устанавливаться таким образом, чтобы контакты были на высоте около 3 метров – это же высота подвода кабеля к гаражу.

Надежно закрепляйте трубостойку к стене, используя мощные дюбели или анкера и все предназначенные для этого крепления, даже пару своих можете просверлить. Это конструкция с повышенной опасностью, сильные порывы ветра могут повредить ее целостность и привести к поломке или даже аварии. Для того чтобы быть уверенным в устойчивости провода на ветру, рекомендуется прикрутить его стяжками или прочной изолентой к металлической проволоке, таким образом создав проводу дополнительную упругость.

Более дорогим и трудоемким способом проложить провод будет подземный способ. От места соединения провода с контактами на столбе магистраль прокладывается сначала вниз, закрепляясь специальными стяжками. От столба к гаражу в земле копается траншея, в которую укладывается кабель. В этом случае обычные варианты не подойдут – необходима укладка бронированного кабеля, который в свою очередь прокладывается внутри металлической трубы или короба. На поверхности защиты должно быть нанесено надежное предупреждение о том, что здесь закопан кабель.

Проводка в гараже своими руками: схема, разводка, монтажУстройство бронированного кабеля

Для такого способа прокладки магистрали необходимо изначально запланированное и реализованное отверстие в фундаменте самого гаража. Проделывать его в уже готовом строении достаточно тяжело.

Дороговизна способа заключается в том, что придется потратиться на кабель и проведение копательных работ, к тому же необходимо учитывать наличие уже проложенных магистралей в этих местах, чтобы ненароком не наткнуться на какую-нибудь трубу или провод. Однако, учитывая прочность материалов и серьезность работ, такой способ является более безопасным для кабеля, да и долговечность его вырастает в разы.

Проводка в гараже своими руками: схема, разводка, монтажНадежная укладка силового кабеля

После того как основной кабель подведен к гаражу и его край уже находится внутри строения, открытым становится вопрос, как сделать внутреннюю разводку.

Освещение в гараже с помощью светодиодной ленты

Светодиодная лента SMD 5630 и пластиковый уголок

Светодиодные ленты — это современный и энергоэффективный способ освещения помещений площадью до 30 м2. Особенно в гаражах, где не требуется обустройство общего освещения, а нужна лишь подсветка рабочих зон.

Для контурного освещения гаража наиболее часто используют ленты типа SMD 3528 со световым потоком 5 люмен/диод. В качестве центрального освещения применяются ленты типы SMD 5630 со световым потоком 40 люмен/диод.

Технология монтажа и подключения светодиодной ленты будет состоять из следующих этапов:

  1. Для гаража площадью до 25–30 м

    Светодиодная лента приклеенная на уголок и закрепленная на балке при помощи саморезов

    2 потребуется 10 метров ленты с диодами 5050. Количество диодов не менее 60 штук на ленту. Помимо этого, необходимо купить преобразователь с 220 В на 12 В мощностью 150 Вт и кабель для подключения устройства к сети.

  2. Лента имеет самоклеящееся основание, что особенно удобно при монтаже ленты на металлические или пластиковые поверхности. В гараже можно воспользоваться пластиковым уголком, который прикручивается к кровельным балкам или бетонному потолку.

    Светодиодное освещение в гараже после подключение на основе диодов 5630

  3. Перед приклейкой ленты потребуется определить удобную длину ленты. Далее, уголок подгоняется под соответствующие размеры. После этого лента обрезается по длине и приклеивается на уголок. Перед приклейкой пластиковая поверхность обезжиривается.
  4. Таким образом, подготавливается необходимое количество уголков с лентами. На конце ленты к контактам припаиваются провода и изолируются с помощью изоленты. Затем уголки можно крепить на балки или потолок.
  5. Для подключения ленты к проводу используются Wago клеммники. Каждый провод вставляется в отдельное гнездо в изделии. От клеммников будет отходить провод сечение медный 2,5 мм.
Популярные статьи  Схемы релейной защиты

Схема подключения лент к блоку питания показана на фото выше. Применять последовательное подключение лент нельзя. Если планируется монтаж RGB-лент, то необходимо использовать RGB-контроллер.

Монтаж электропроводки в гараже очень трудоёмкий процесс, требующий соответствующих знаний и умений. Прежде чем приступать к работе внимательно изучите всю имеющуюся документацию и прочтите инструктаж по технике безопасности. Если вы неуверены, что работа вам по силам, то откажитесь от задуманного и вызовите профессионального электрика.

Схемы и расположение потребителей

Как провести проводку в гараже своими руками? Перед началом работ нужно подобрать схему проводки в гараже своими руками. Схемы электропроводки в гараже бывают разными, в зависимости то того, какая информация требуется тому, кто их смотрит. В электрической технике различают принципиальные схемы и схемы расположения.

Первые должны детально описывать всю электрическую цепь, а вторые – расположение потребителей, с указанием расстояния или так, чтобы можно было ориентироваться по масштабу чертежа. Начнем с принципиальной схемы подключения проводки в гараж, которая требуется в соответствии с последней версией ПУЭ.

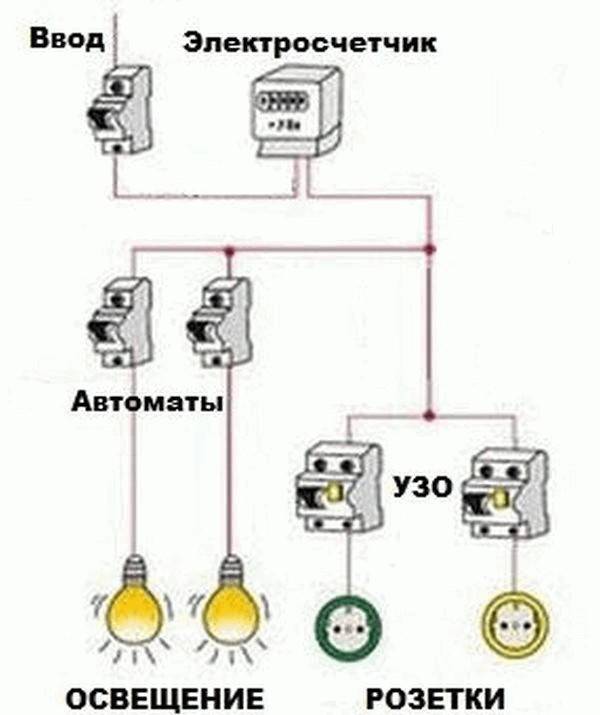

Однофазная принципиальная схема электроснабжения гаража показана на рисунке ниже. Для удобства на схеме проводки в гараже использована реальная расцветка проводов (как в обычных кабелях).

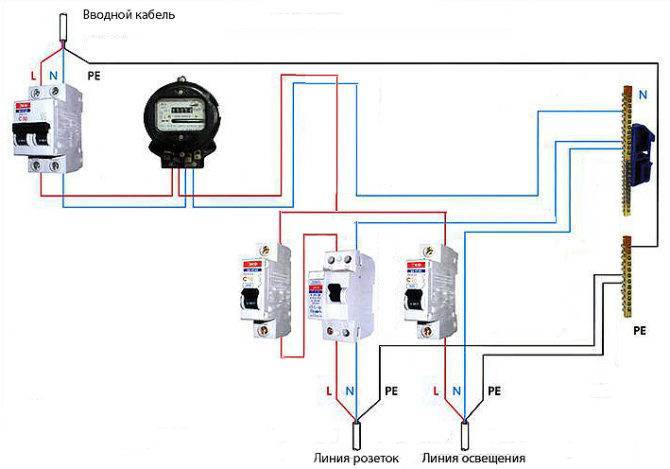

Разводка электропроводки в гараже своими руками — схема, фото:

Фазный проводник сети находится под опасным напряжением относительно нейтрали и земли, так как нейтраль обычно заземляется. Однако, для работы устройства защитного отключения (УЗО) необходима защитная земля (PE, protection earth).

ВНИМАНИЕ! Никогда не соединяйте защитную землю с нейтралью! Используйте правильно устроенное заземление. Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю

А разницу дает как раз ток утечки на землю

Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю

Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю.

Возможно, этот ток течет по телу человека! Смертельный ток около 100 мА. А УЗО, показанное на схеме, настроено на ток 5 мА. Таким образом, человек будет защищен, ибо устройство сработает за миллисекунды и разомкнет цепь.

Но это работает только в том случае, когда ток утечки течет помимо дифференциального трансформатора УЗО, а именно в отдельной линии заземления!

Главный автомат обесточивает нашу маленькую сеть на схеме при коротких замыканиях на общей линии (магнитная защита) или в случае большой суммарной перегрузки всех линий (тепловая защита). Также он используется при ремонтах.

Для того, чтобы обеспечить независимость разных потребителей, используется несколько линий, питающихся от одной или нескольких групп. Обычно в частном гараже, как и в квартире, вполне достаточно одной группы. А каждая группа питается от своего автомата в цепи фазы. Это очень удобно при ремонтах.

Автоматы (автоматические выключатели) защищают свои цепи от перегрузок по току и от коротких замыканий. Следует помнить, что УЗО защищает цепи только от токов утечки! От перегрузки по току она цепь не защищает, это делает автоматический выключатель.

Шины, расположенные в щитках, выполняются в виде полос или брусков из медных или латунных сплавов и снабжены отверстиями для проводов, которые затягиваются винтами. Следует сказать, что современная номенклатура электротехнических изделий очень удобна для монтажных работ, если использовать ее грамотно.

Схема трехфазной сети отличается от однофазной только двумя дополнительными фазами и установкой трехфазных (строенных) автоматов и УЗО. Отдельные фазы этой сети разводятся как линии напряжения 220 В совместно с нейтралью. Между любыми двумя фазами напряжение равно 380 В, а фазовый угол в равномерно нагруженной сети равен 120 градусов. При этом ток в нейтрали равен нулю.

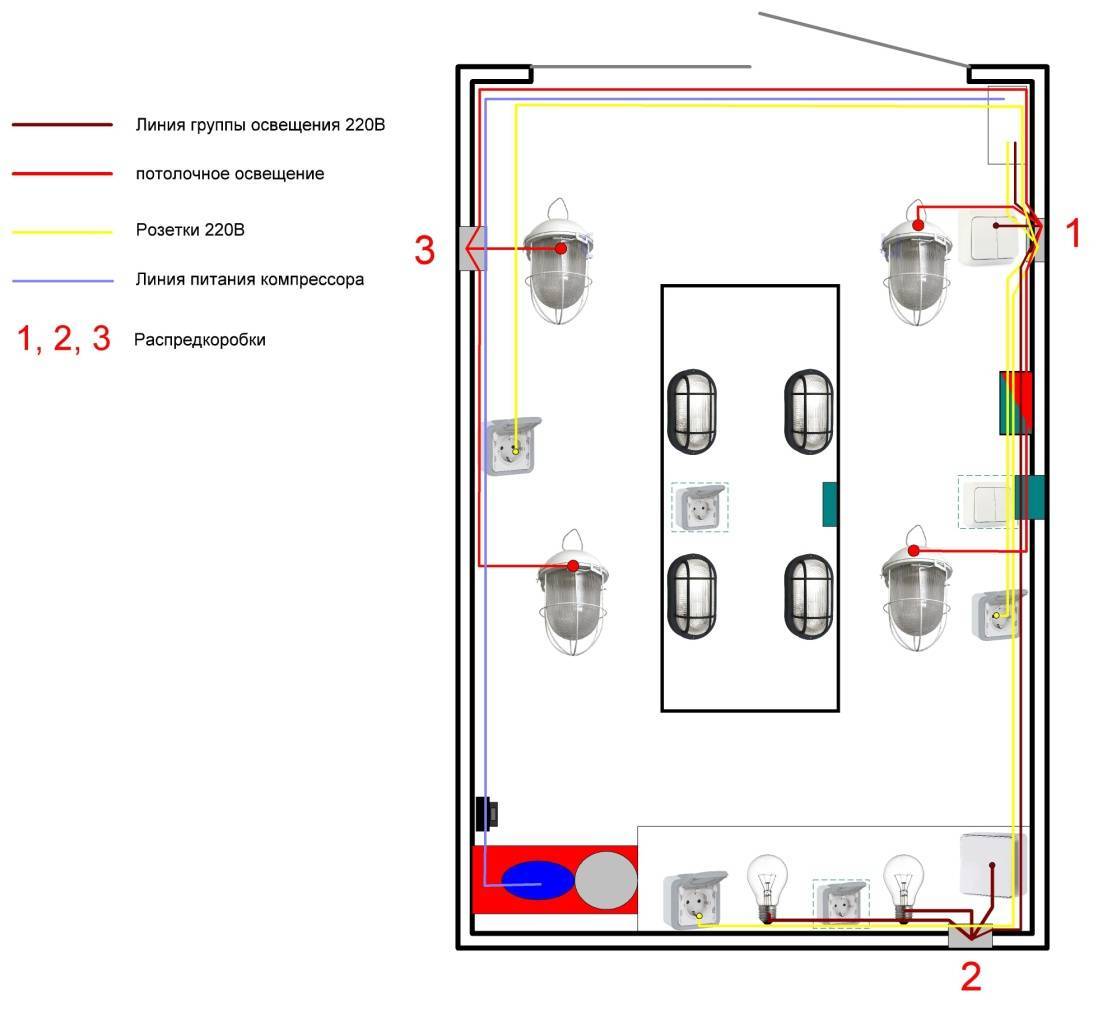

Электричество в гараже своими руками — схема расположения показана на следующем рисунке:

На таких схемах электрики в гараже не обязательно выполнять требования для чертежей по принятым правилам, так как мы делаем их для себя. Главное – это ясность всех обозначений. Вертикальные участки проводки отмечены плюсами с указанием высоты. Это даст возможность легко посчитать длину линий.

На схеме подключения электропроводки в гараже обозначаются условными обозначениями розетки и светильники. Можно добавить выключатели. Все добавляется по месту расположения. Мы еще поработаем над этим документом чуть ниже, когда будем выбирать материалы.

Монтаж гаражной электропроводки ↑

Электрификацию гаража можно условно разделить на два этапа:

  • монтаж наружной проводки (от линий электропередач до входа в помещение);
  • внутренний монтаж электропроводки в гараже.

Если внутренняя проводка в гараже своими руками чаще всего монтируется, то наружные работы должны обязательно выполняться квалифицированным электриком, имеющим доступ к работе с высоковольтными линиями.

Популярные статьи  схема подключения реле напряжения

Рассмотрим подробнее, как сделать проводку в гараже и снаружи, и внутри.

Есть два способа передачи электроэнергии от электрического столба до строения: воздушный и подземный. При выборе обычно руководствуются такими факторами, как взаиморасположение гаража с прочими объектами. Если гараж находится на расстоянии большем 25 м от линии электропередач, то для прокладки кабеля по воздуху будет необходима установка дополнительных столбов. При этом высота размещения провода должна быть:

  • около постройки – более 2,75 м;
  • над пешеходными дорожками – более 3,75 м;
  • над дорогой – более 6 м.

Ввод воздушной линии выполняется через стену на высоте не менее 2,75 м. Для этого снаружи гаража на специальных крюках крепятся изоляторы таким образом, чтобы расстояние между кабелями было более 0,2 м.

Перед вводом в гараж провода необходимо заизолировать пластиковыми или резиновыми трубками, а после — все щели тщательно зацементировать или заделать алебастром.

Правильный ввод электричества в невысокий гараж выполняется с помощью трубостойки

У некоторых обладателей невысоких гаражей возникает резонный вопрос, как сделать электропроводку в гараже, если его высота не превышает 2,75 м? Как получить разрешение Энергонадзора на такой проект? Неужели в этом случае придется обходиться без электричества? Ну, конечно же, нет. Просто в этом случае нужно будет установить так называемую трубостойку – стальную трубку, у которой верхний конец загнут на 180° и оснащен приемными изоляторами. Такое приспособление дает возможность ввести электрические провода даже через крышу. Крепится трубостойка к стропилам крыши.

Несколько слов нужно сказать и о подземном способе электрификации гаража. В этом случае кабель располагается в земле и защищается стальным коробом. В гараж провода вводятся через подготовленное отверстие в фундаменте. Кабель, проходящий через точку ввода, обязательно защищается трубой, к тому же для каждого провода подготавливается отдельное отверстие.

Правильный ввод кабеля в гараж через фундамент

В конце работы электрик, осуществляющий наружный монтаж проводки, должен подвести кабели к вводному ящику с электрическим счетчиком и предохранителями. А дальше, если принято решение о самостоятельном проведении освещения внутри гаража, в дело вступает хозяин.

Внутренняя проводка может быть открытой, а может быть и скрытой. Как уже говорилось выше, в металлических и деревянных конструкциях очень проблематично осуществить скрытый монтаж, поэтому для таких гаражей актуален открытый способ. В этом случае кабели крепятся в плинтусах или специальных металлических или пластмассовых коробах. Более эффективны для открытой проводки плоские провода (например, АППВ, ППВ, АППР), а также небронированные защищенные кабели.

На стенах провода крепятся жестяными скобками, гвоздями или дюбелями на расстоянии не более 0,4 м. Разводку обязательно проводят горизонтально, в 20 см от потолка, а коробки приклеиваются или прикручиваются шурупами.

При проведении скрытой проводки необходимо следить за тем, чтобы она была проложена так, что после оштукатуривания не было выпирающих участков

В кирпичных и каменных строениях более популярна скрытая проводка. Лучше всего все работы выполнять до оштукатуривания стен, в этом случае нужно следить лишь за правильной установкой оборудования, то есть, чтобы после оштукатуривания не выглядывали, например, края распределительных коробок. Если все же электрификация выполняется после нанесения штукатурки, то нужно будет вырубить в стенах неглубокие канавки (5-6 мм – более, чем достаточно), которые после укладки в них проводов и их закрепления гвоздями, тщательно заделываются.

Делаем заземление своими руками

Пора узнать конкретную инструкцию для проведения надежного заземления в гараж своими силами.

Сразу остановимся на важном совете от специалистов. Контакты нуждаются в особенно пристальном внимании

Не надо делать скрутки

Надежное, качественное соединение обеспечивают клеммы. Поэтому стоит потратить чуть больше времени и аккуратно подключить клеммы во всех местах соединения контактов

Не надо делать скрутки. Надежное, качественное соединение обеспечивают клеммы. Поэтому стоит потратить чуть больше времени и аккуратно подключить клеммы во всех местах соединения контактов.

Начнем с наиболее существенных моментов.

  • УЗО имеет большое значение. Оно позволит обеспечить безопасность электропроводки даже при утечке тока. Необходимо устанавливать устройство защитного контура, поскольку именно оно и становится оптимальным гарантом для заземляющего контура. Если возникает какая-либо аварийная ситуация, электричество на вводе сразу же отключается благодаря УЗО.
  • Вам понадобятся электроды. Для их изготовления лучше всего использовать металлические уголки. Запаситесь этим материалом. Оптимальный размер металлического уголка – минимум 50 на 50 мм. Длина подойдет в 2-2,5 метра. Некоторые гаражники заменяют уголки металлическими трубками. Это тоже нормальное решение. Толщина стенок такой трубки должна составлять не меньше 3,5 мм. Диаметр лучше подобрать больше, чем 32 мм.
  • Схема защиты тоже имеет значение. Здесь речь идет о форме. Кто-то прокладывает кабель в виде прямой линии, другие выбирают треугольник. Однако специалисты и гаражники рекомендуют другой вариант, уже проверенный и признанный оптимальным. Схема заземления гаража должна быть Т-образной. В таком случае два электрода располагают по углам, непосредственно в передней части гаражного помещения. Два других электрода вкапывают в смотровой яме. Четыре заземляющих железных электрода соединяют друг с другом. Потом все они подключаются к соответствующей шине в щитке.
  • Гибкий провод становится заключительной деталью заземляющего контура. Именно он соединяет подземную систему с шиной заземления, которая расположена на щитке. Специалисты, опытные электрики советуют использовать медный кабель, сечение которого составляет 6 мм. кв. Можно взять и алюминиевый провод, но тогда понадобится сечение 16 мм. кв.

Если у вас уже подготовлены все необходимые материалы, пора начинать монтировать заземляющий контур для вашего гаражного помещения.

Популярные статьи  Схема подключения диммера

Алгоритм работы

Рассмотрим инструкцию.

  1. В первую очередь электроды необходимо поместить в землю. Выкапывайте углубления, примерно по 50 см глубиной, в соответствии с вашей схемой размещения электродов. Между ямками сделайте траншеи. Они пригодятся для прокладки соединяющей заземляющей арматуры.
  2. Соблюдайте шаг между электродами в 1,2 метра. Как только вы сделали углубления, приходит время вбивания уголков в почву. Желательно каждый уголок сначала заострить с помощью болгарки. Тогда работа пойдет быстрее. Можно использовать трубки, толстую арматуру для изготовления электродов.
  3. Затем вбейте электрод в землю кувалдой. Он должен до конца войти в почву. Мастера отмечают, что верхний конец каждого электрода должен располагаться ниже поверхности земли на 0,5 метра.
  4. Вбитые в землю уголки нужно соединить металлической полосой. Вам понадобится профиль с шириной 4 см. Толщина металла должна составлять минимум 5 мм. Желательно использовать сварку для соединения элементов. Металл сначала зачищается, а затем сваривается.
  5. Для оптимального подключения провода к уголку используйте обычный болт или соединительную клемму.
  6. На завершающем этапе протягивается трехжильный провод. Он должен идти от щитка в 220 Вольт по гаражу. Этот кабель и подключается с соответствующим заземлением к розеткам, осветительным приборам.

Если рассмотреть алгоритм прокладки заземления, можно убедиться: данная работа вполне выполнима. Монтаж простой, не требует много времени, экономичен.

Когда гаражное помещение располагается на придомовой территории, можно не делать отдельное заземление. Достаточно организовать заземляющую систему для самого дома, а потом уже от дома к гаражу провести трехжильный кабель от щитка. Главное, выполнять все последовательно, не спеша, в полном соответствии с инструкцией и рекомендациями.

Медный провод

Электропровода из этого металла характеризуются меньшим удельным сопротивлением. То есть при одинаковом размере сечения такой металлический шнур пропустит больше тока, чем алюминиевый. Также медный провод имеет следующие свойства:

  • устойчив к физическому воздействию
  • обладает большим сроком эксплуатации
  • не снижает уровень токопроводимости при окислении

Как и алюминий, медь окисляется. Но пленка, образующаяся на поверхности, имеет совсем другие свойства. В отличие от пленки на алюминии, она обладает большей токопроводимостью. Но ее легко нарушить, для этого достаточно скрутить два электрокабеля. Окисление происходит при невысокой температуре, процесс ускоряется при нагревании меди свыше 70 градусов.

Исходя из свойств медного электропровода, очевидно, что его использование позволяет получить качественный и безопасный кабель для проводки в гараже.

Пошаговый план построения электросети

Порядок составления электрической схемы для гаража выглядит следующим образом:

  • Первым делом, необходимо нарисовать план гаражного помещения и графически обозначить место расположения главного распределительного щита с указанием расстояния от стен. Далее распределяется электропроводка в гараже, схема которой должна содержать разводку кабелей, места установки осветительных приборов.
  • Затем на плане указываются точное местоположение рабочего стола и других электроприборов стационарного базирования, таких как токарный станок, сварочный аппарат, компрессор и так далее.
  • Затем делается схема каждой стены, на которой будет размещена розетка. На схеме указывается расположение электрических приборов, их высота и план подвода к ним розетки.

К сведению. Правильной будет такая электрика в гараже, схема которой будет предусматривать как общее освещение всего помещения потолочными светильниками, так и освещение локального характера. Выключатель на общее освещение должен быть установлен при выходе на таком расстоянии, чтобы можно было достать до него вытянутой рукой, при этом сделав один шаг от входа. Выключатели на локальное освещение монтируются непосредственно на месте, на уровне глаз.

  • Электрический распределительный щит также устанавливается при входе, для того, чтобы можно было полностью обесточить помещение, покидая его.
  • Возле выключателя общего освещения нужно установить распределительную коробку, для того, чтобы каждый из светильников имел отдельный кабель питания. Если все светильники подключены параллельно от одного кабеля, то распределительная коробка не нужна.
  • Схемы электропроводки в гараже должны содержать указания по использованию нужного вида кабелей в зависимости от нагрузки. Медные кабели с сечением жилы в 1,5 мм рассчитаны на нагрузку в 3 Киловатта, кабели с сечением 2,5 мм выдерживают нагрузку до 5 Киловатт. При выборе кабеля всегда нужно делать запас нагрузки в 20-25%.
  • Настоятельно не рекомендуется подключать розетки последовательно, одну от другой. Лучшим вариантом будет провести общий кабель от щитка и подключить к нему каждую розетку по отдельности через распределительную коробку, как показано на фото ниже. Обычно кабель с разводкой и коробками укладывается под потолком.

Рекомендуется, чтобы схема подключения электричества в гараже для розеток предусматривала наличие устройства УЗО с отдельным автоматом. Такое устройство защитит пользователя от случайного поражения электрическим током в результате повреждения проводки или электроприбора. К тому же цена такого устройства – это ваша жизнь. Сила тока перегрузки для отключения подачи энергии не должна превышать 16 Ампер для кабеля с сечением 1,5 мм, и 25 Ампер для кабеля с сечением 2,5 мм.

Важно. Схема электропроводки гаража с деревянной или другой сгораемой основой должна предусматривать установку защитных металлических коробов для укладки кабелей

Эти коробы будут препятствовать воспламенению обшивки в случае перегрева и возгорания кабеля.
