Перекос фаз причины и последствия

Перекос фаз в быту

Если рассмотреть перекос фаз с точки зрения эксплуатации частного дома, то может возникать риск выхода из строя или некорректной работы электроприборов с преобладающей реактивной нагрузкой. К ним относятся компрессоры холодильников, вентиляторы, приборы с простыми силовыми трансформаторными источниками питания.

Необходимо знать, что существуют разные виды перекоса в электросети. В этой статье я рассмотрю перекос фаз, вызванный неравномерным распределением внутри сетевой нагрузки.

Большинство сетей, особенно обеспечивающих электричеством поселки, предназначенные для ИЖС, являются трехфазными. Если в них нагрузка распределена неравномерно, из-за чего одна или две фазы перегружены, а третья недогружена, происходит перекос. На практике чаще всего это происходит, когда электрики неравномерно распределили однофазные нагрузки.

Наиболее часто встречаются ситуации, в которых при подключении электропитания к трансформаторам не учитывается их потребляемая мощность. Таким образом, бывает, что физически фазы имеют приблизительно одинаковое количество подключений, но вот потребляемая этими подключениями мощность существенно отличается.

Подключение на одну из фаз приборов с высокой потребляемой мощностью, неизбежно вызывает неравномерную нагрузку между фазами. То же самое можно сказать и об общественных и промышленных объектах

Во всех перечисленных случаях важно следить за равномерным распределением нагрузки между имеющимися фазами, это позволит предотвратить возникновение проблем

Коэффициент несимметрии по обратной последовательности это

Содержание лекции: несимметрия напряжения, влияние несимметрии напряжения на работу электрооборудования.

Цель лекции: изучить основные формулы расчета несимметрии напряжения.

Несимметрия напряжения – это несимметрия трёхфазной системы напряжений. Характеризуется коэффициентом обратной и нулевой последовательности. Несимметрия напряжений происходит только в трёхфазной сети под воздействием неравномерного распределения нагрузок по её фазам .

Источниками несимметрии напряжений являются дуговые сталеплавильные печи, тяговые подстанции переменного тока, электросварочные машины, однофазные электротермические установки и другие одно фазные, двухфазные и несимметричные трёхфазные потребители электроэнергии, в том числе бытовые. Так, суммарная нагрузка отдельных предприятий содержит 85-90% несимметричной нагрузки. А коэффициент несимметрии напряжения по нулевой последовательности (K0U) одного 9-и этажного жилого дома может составлять 20%, что на шинах трансформаторной подстанции (точке общего присоединения) может обусловить превышение, нормально допустимые 2%.

Влияние несимметрии напряжений на работу электрооборудования:

– в электрических сетях возрастают потери ЭЭ от дополнительных потерь в нулевом проводе;

– однофазные, двухфазные потребители и разные фазы трёхфазных потребителей ЭЭ работают на различных не номинальных напряжениях, что вызывает те же последствия, как при отклонении напряжения;

– в ЭД, кроме отрицательного влияния не несимметричных напряжений, возникают магнитные поля, вращающиеся встречно вращению ротора;

– общее влияние несимметрии напряжений на электрические машины, включая трансформаторы, выливается в значительное снижение срока их службы.

Например, при длительной работе с коэффициентом несимметрии по обратной последовательности K2U=2-4%, срок службы электрической машины снижается на 10-15%, а если она работает при номинальной нагрузке, срок службы снижается вдвое.

Поэтому ГОСТ 13109-97 устанавливает значения коэффициентов несимметрии напряжения по обратной (K2U) и нулевой (K0U) последовательностям, – нормально допустимое 2% и предельно допустимое 4%. В качестве вероятного виновника несимметрии напряжений ГОСТ 13109-97 указывает потребителя с несимметричной нагрузкой.

Мероприятия по снижению несимметрии напряжений:

– равномерное распределение нагрузки по фазам (см. рисунок 6.1). Это наиболее эффективное мероприятие, но оно требует творческого подхода при проектировании электроустановок и решительности при эксплуатации;

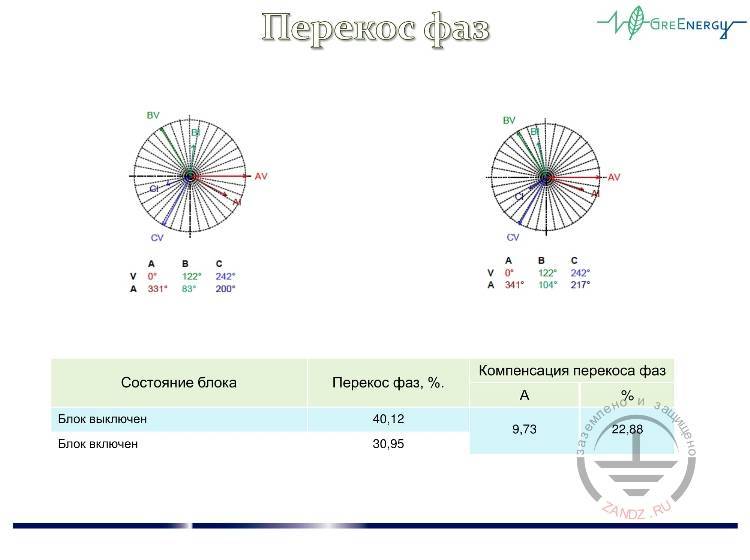

– применение симметрирующих устройств. Сопротивления в фазах симметрирующего устройства (СУ) подбираются таким образом, чтобы компенсировать ток обратной последовательности, генерируемый нагрузкой как источником искажения. Применение симметрирующих устройств сопровождается дополнительными капитальными затратами на их приобретение и монтаж, затратами на обслуживание и эксплуатацию.

Рисунок 6.1 – Распределение нагрузки по фазам

Наиболее распространенными источниками несимметрии напряжений в трехфазных системах электроснабжения являются такие потребители электроэнергии, симметричное многофазное исполнение которых или невозможно, или нецелесообразно по технико-экономическим соображениям. К таким установкам относятся индукционные и дуговые электрические печи, тяговые нагрузки железных дорог, выполненные на переменном токе, электросварочные агрегаты, специальные однофазные нагрузки, осветительные установки.

Несимметричные режимы напряжений в электрических сетях имеют место также в аварийных ситуациях – при обрыве фазы или несимметричных коротких замыканиях.

Несимметрия напряжений характеризуется наличием в трехфазной электрической сети напряжений обратной или нулевой последовательностей, значительно меньших по величине соответствующих составляющих напряжения прямой (основной) последовательности.

Несимметрия трехфазной системы напряжений возникает в результате наложения на систему прямой последовательности напряжений системы обратной последовательности, что приводит к изменениям абсолютных значений фазных и междуфазных напряжений (см. рисунок 6.2).

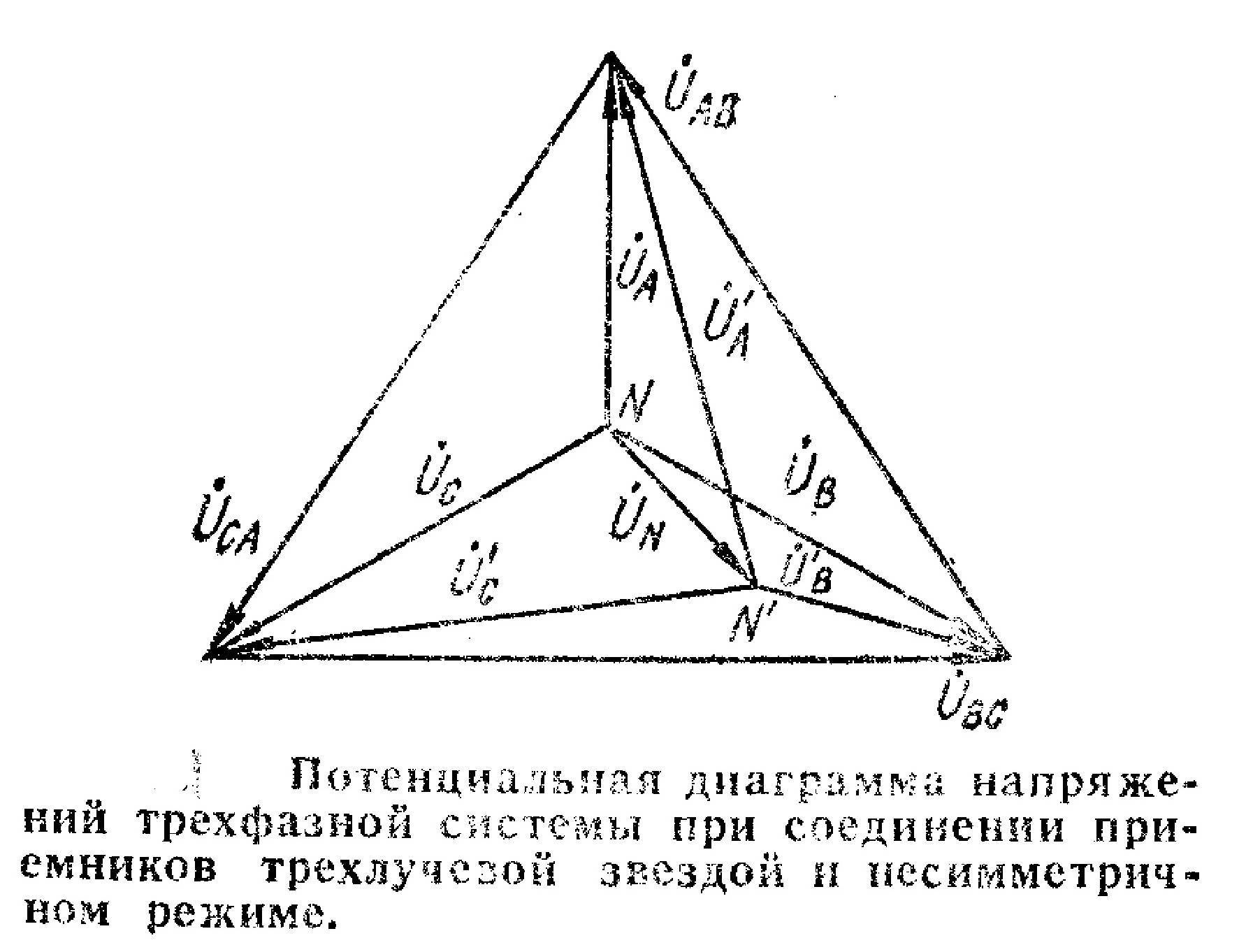

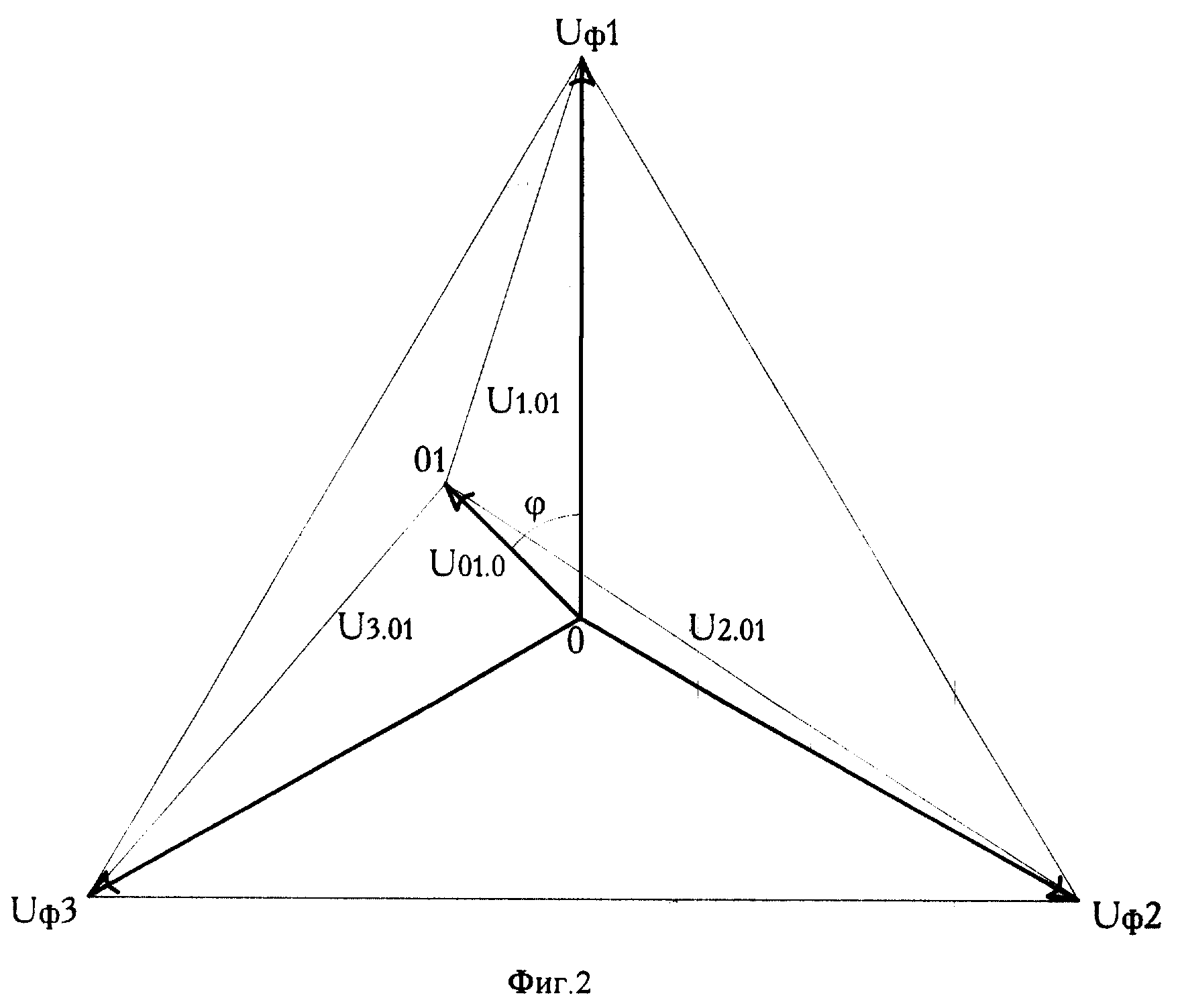

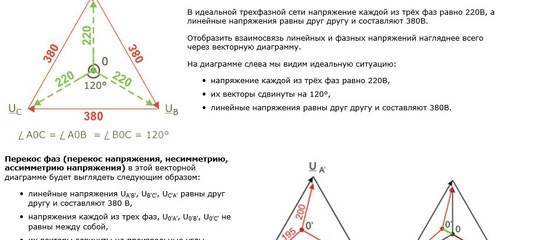

Рисунок 6.2 – Векторная диаграмма напряжений прямой и обратной последовательности

Помимо несимметрии, вызываемой напряжением системы обратной последовательности, может возникать несимметрия от наложения на систему прямой последовательности напряжений системы нулевой последовательности. В результате смещения нейтрали трехфазной системы возникает несимметрия фазных напряжений при сохранении симметричной системы междуфазных напряжений (см. рисунок 6.3).

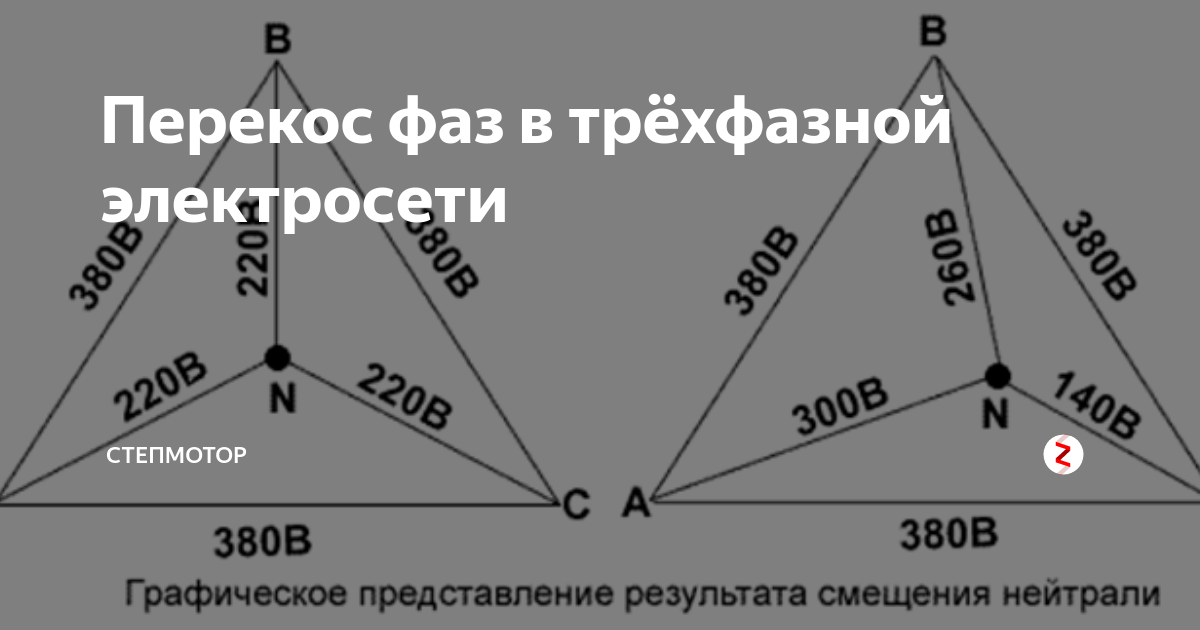

Перекос по фазам в трехфазной сети

В трехфазной сети силового кабеля периодически возникает такое явление, как перекос по фазам. Это может привести к значительному падению мощности в электрооборудовании (электродвигателе, трансформаторе) и выходу их из строя. В этой статье мы расскажем, что такое перекос фаз в трехфазной сети, почему происходит это явление и какие имеет последствия.

Популярные статьи  Переменное напряжение

Вообще перекос по фазам – явление достаточно распространенное. И если оно остается в рамках допустимых значений, указанных в ГОСТ и ПУЭ, то большой беды в этом нет. Так, максимальная разница между токами проводника с наименьшей нагрузкой и токами проводника с наибольшей составляет 30% – это значение в пределах нормы. Для панелей ВРУ оно составляет 15%.

Все в том же ГОСТ указано, что максимальная разница по фазам в обратной последовательности должна составлять 2%.

Почему возникает перекос по фазам

Обратите внимание

Этому есть несколько причин. Основная – неравномерное и несбалансированное распределение фазовой нагрузки, когда одна фаза получает избыточное питание, а две другие, соответственно, недостаточное.

В однофазной сети нагрузка также может меняться, например, при одновременном включении нескольких мощных электроприборов. Тогда мощность сети сразу падает, оборудование перестает работать или же выходит из строя.

Особенно сильно страдают электродвигатели. Диагностировать проблему и узнать, где именно происходит перекос по фазам можно с помощью токоизмерительных клещей.

Трехфазная электрическая сеть имеет заземленную нейтральную жилу, которая выравнивает перекос, если таковой случился. Но если она обрывается, роль нейтральной жилы берет на себя одна из фазовых. И в этом случае на ней будет 380 В, а на других жилах – 127 и меньше.

Негативные последствия перекоса

Негативные последствия перекоса по фазам можно разделить на три типа:

  1. Повреждение электроприборов, вывод их из строя.

  2. Повреждение генераторов и трансформаторов электросети.

  3. Увеличение расходов на эксплуатацию электросети, снижение ее безопасности и надежности.

Из-за того что электроэнергия распределяется по проводникам неравномерно, в электросети значительно увеличивается потребление электричества. Трехфазная сеть, у которой образовалась несимметрия, может снизить срок эксплуатации электроприборов и бытовой техники.

Неравномерное распределение электричества заметно повышает его расход в сети. А вот срок эксплуатации бытовой и цифровой техники наоборот, может снизиться.

Если мы говорим об автономном электрогенераторе, то у него повысится расход топлива, и так же ухудшится надежность.

Как бы то ни было, все эти процессы негативного свойства, и чтобы их избежать, необходимо заранее предпринять меры по защите.

Первой и одной из наиболее распространенных защитных мер является установка в сеть стабилизатора напряжения. Для установки в трехфазную сеть используются стабилизаторы, состоящие из трех однофазных. Однако нейтрализовать перекос всегда и везде они не могут, поэтому применяются дополнительные меры:

  • правильное проектирование с учетом всех современных правил и требований;
  • применение приборов, которые способны автоматически выравнивать нагрузку;
  • изменение текущей схемы работы электросети, в том числе и изменение мощности потребителей, если это возможно;

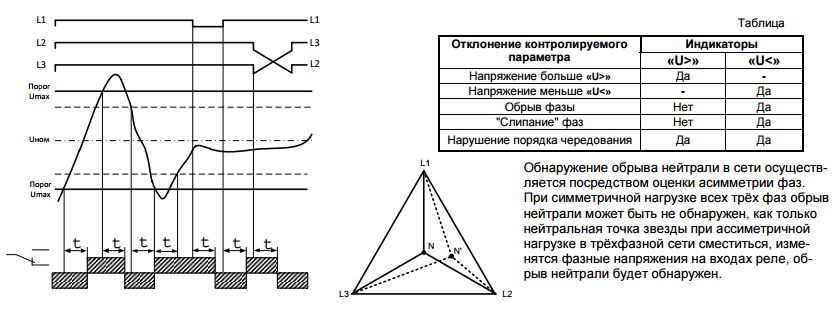

  • установка реле контроля фаз и напряжения – устройства, которое автоматически отключит этот элемент электросети при перекосе по фазам.

Основные причины подобного явления

Главным фактором возникновения такой ситуации принято считать неравномерное и неправильное по технологии распределение рабочей нагрузки во внутренней сети. В таких случаях неизбежно проявляется перегрузка одной из фаз. Следствием происходящего процесса обязательно становится недогруз двух остальных фаз.

Наличие всего одной фазы не гарантирует стабильность нагрузки. В моменты подключения к питанию значительного количества техники бытового назначения практически всегда проявляется перегрузка. Мощность вследствие перекоса падает, и работа приборов прекращается.

Работа во внештатном режиме приводит к значительным поломкам оборудования. Наиболее уязвимыми в этом плане для практически всех устройств будут двигатели. Следовательно, вероятность их выхода из строя наиболее высока. Токоизмерительные клещи – оптимальный способ выполнить проверку для определения зоны перекоса и уточнить, какая цепь подвержена перегрузке.

Нейтраль глухозаземленного типа – обязательный элемент трехфазной цепи. Главная ее функция – это выполнить в цепи выравнивание распределения в случае его неравномерности. Но эту функцию приобретает одна из фаз при ситуации с обрывом нуля. На ней напряжение будет 380 вольт, а на других участках всего 127, а во многих случаях и ниже.

Перекос фаз. Что это такое и с чем он связан? Как исправить?

Одним из выдающихся благ цивилизации является электричество. Благодаря тому, что это открытие в наше время так распространено, жизнь общества в целом, и каждого человека в отдельности, значительно упростилась и стала более комфортной.

Вместе с тем, время от времени, в электросети могут возникать трудности, требующие решения. С ростом средней мощности бытовых приборов и техники, установленной в одном месте, например, в квартире, нередко возникает явление, называемое перекосом фаз.

В таких случаях, очень многие задаются вопросом, какие причины вызывают перекос фаз? И так, давайте разбираться.

Что же собой представляет перекос фаз

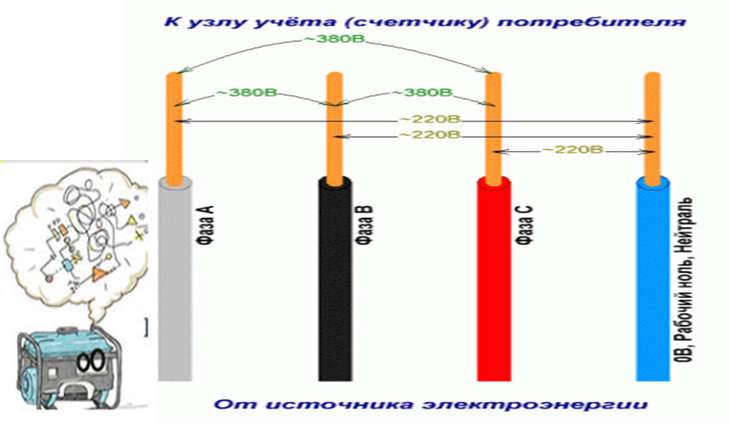

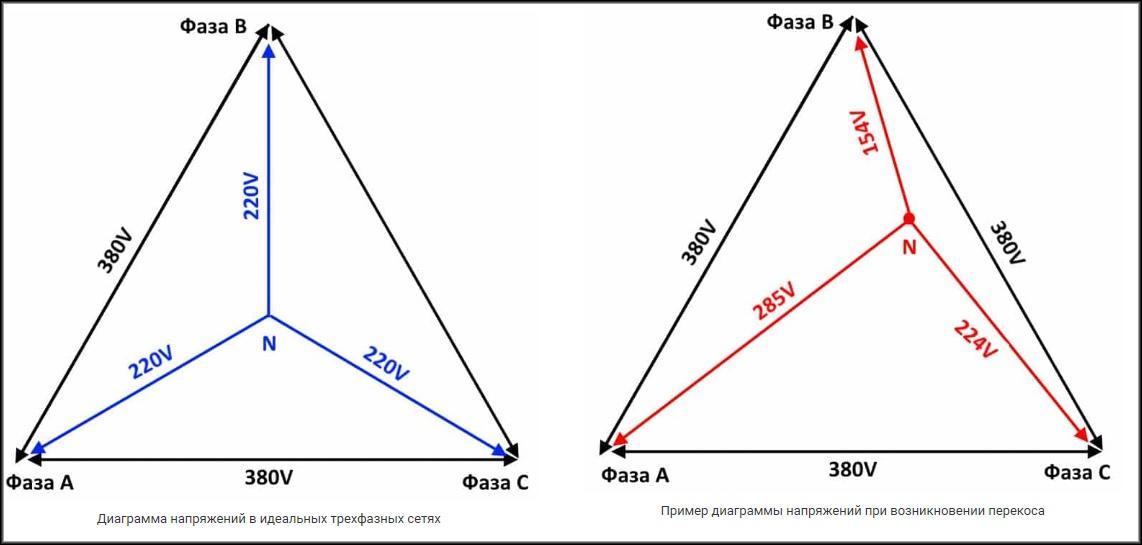

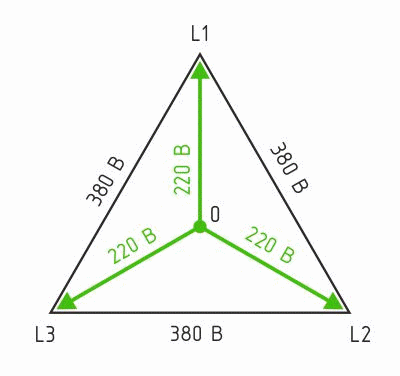

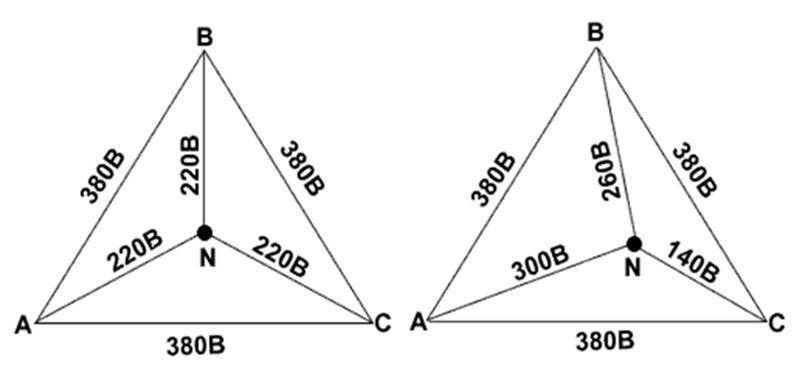

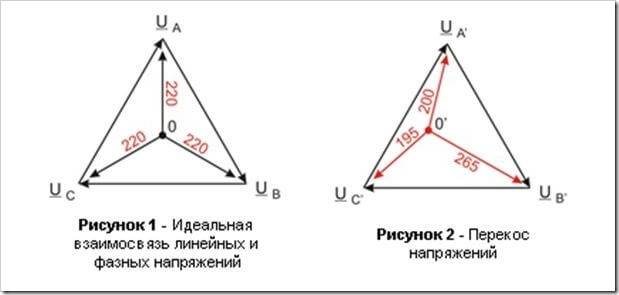

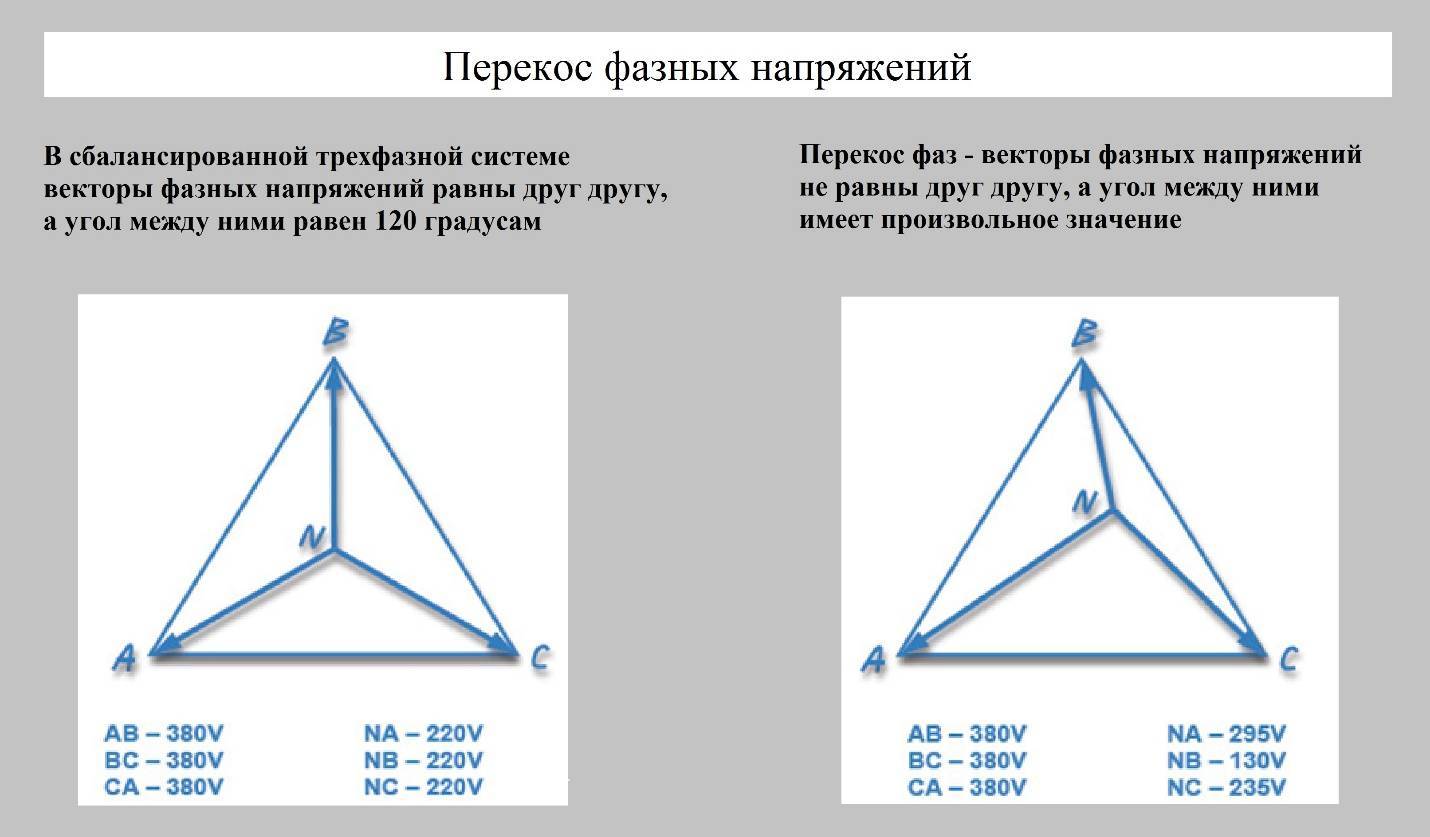

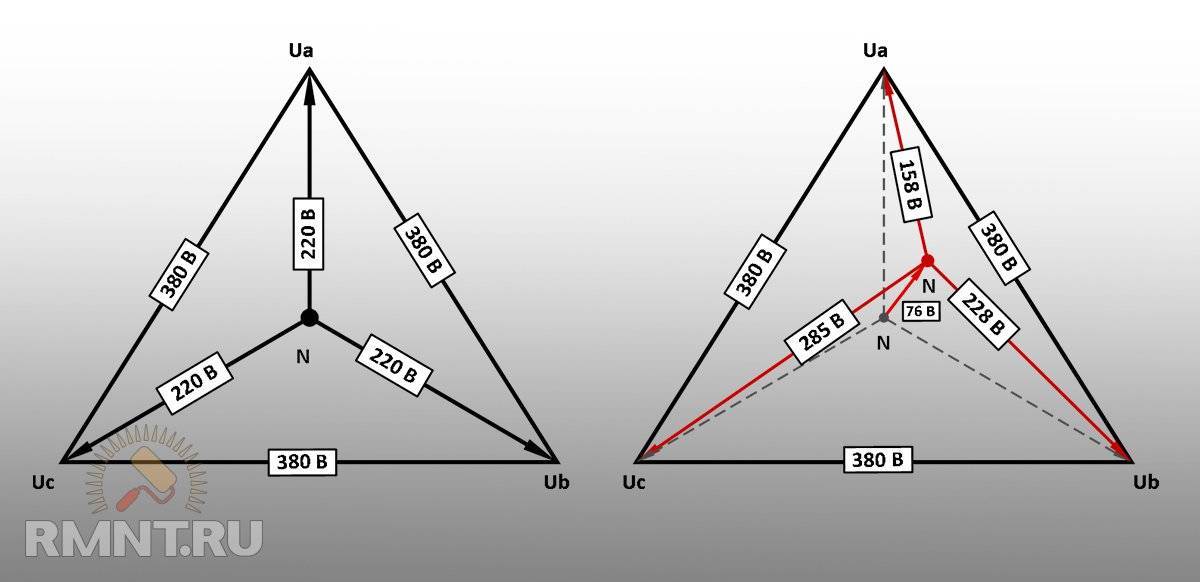

Трехфазную электрическую сеть в идеале можно представить равносторонним треугольником с нейтральной точкой в его середине.

Перекос фаз

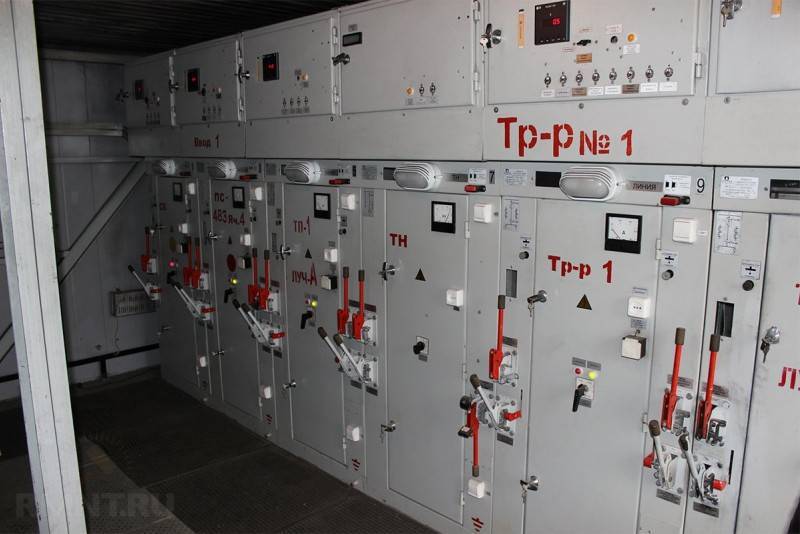

Он отражает работу силового трансформатора на подстанции, которая установлена в каждом микрорайоне города и предназначена для равномерного распределения электричества по всем потребителям. Стороны этого треугольника – это векторные линии, соединяющие его вершины. Обозначив вершины точками A, B, C и нейтралью N, можно составить таблицу напряжений и зависимость между ними:

  • AB=BC=CA=380 В
  • AN=BN=CN=220 В

При этом напряжения AB, BC, CA в 1,73 раза больше напряжений AN, BN, CN. Идеальный трехфазный генератор, который обычно используется для питания всех бытовых приборов и промышленных сетей, должен обеспечивать эти уровни напряжений в широком диапазоне нагрузок.

Популярные статьи  сравнение ламп накаливания и энергосберегающих и светодиодных

Причины перекоса фаз

Причин перекоса может быть несколько, однако, наиболее распространенной является причина, связанная с неправильной и неравномерно распределенной нагрузкой в фазах внутренних сетей. В случае возникновения перекоса на объекте с трехфазным питанием, это означает, что одна или две фазы работают с перегрузкой, тогда как другие фазы имеют гораздо меньшую нагрузку.

Однофазные потребители нередко попадают на одну фазу, и в этом случае перекос фаз образуется при одновременном включении большого количества бытовой техники. Первыми признаками перекоса могут быть бытовые приборы, мощность которых заметно упала, или они вообще перестали работать. Освещение становится тусклым, а лампы дневного света начинают мерцать.

Важно

Основная опасность ситуации состоит в том, что бытовые приборы начинают работать некорректно, и появляется реальная возможность поломок вплоть до полного выхода их из строя. Наибольшая часть негативных последствий приходится на различные виды электродвигателей, которые установлены почти во всех приборах.

После того, как выяснился вопрос, что такое перекос фаз и с чем он связан, необходимо рассмотреть основные способы борьбы с этим явлением. Следует сразу отметить, что данные способы не являются универсальными, а подходят только для конкретных ситуаций.

Устранение перекоса фаз

Для того, чтобы избежать перекос фаз, необходимо осуществить тщательное планирование всех мощностей и рассчитать все возможные нагрузки с их правильным распределением по фазам. Как правило, составляется подробный электропроект на квартиру или дом.

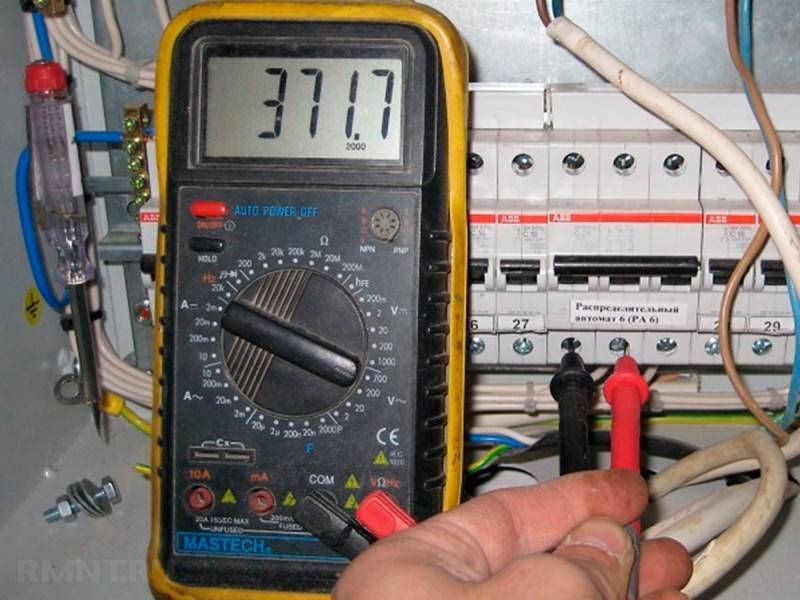

При эксплуатации необходимо выполнять проверку тока с помощью специальных тестеров. Если возникнет необходимость, должна быть выполнена переброска однофазных нагрузок с более загруженных фаз на менее загруженные.

Ток на каждой фазе трёхфазного автомата должен быть тщательно измерен, после чего нужно перераспределить однофазные нагрузки так, чтобы токи на каждой фазе были приблизительно равными.

Эта работа должна выполняться только профессионалом, имеющим специальное оборудование.

Защита от внешнего перекоса фаз может быть исполнена с помощью стабилизаторов напряжения. На каждую фазу устанавливают определённый стабилизатор. Это будет более эффективно, чем установка одного трёхфазного стабилизатора.

В заключение необходимо подчеркнуть, что перекос фаз может стать причиной повреждения или полного выхода из строя электроприборов. Следовательно, для её устранения необходимо установить стабилизаторы или привлечь профессионалов, которые квалифицированно спроектируют электросеть.

Защита от перенапряжения. Что поможет защитить сеть?

Источник бесперебойного питания для частного дома.

Защита в однофазной сети

В данном случае повлиять на внешние проявления системы электроснабжения не представляется возможным, например, если фазы перегружены, потребители электроэнергии не могут исправить ситуацию. Все, что можно сделать, это обезопасить электрооборудование путем установки реле напряжения и однофазного стабилизатора.

Имеет смысл установить общее стабилизирующее устройство на всю квартиру или дом. В этом случае необходимо высчитать максимальную нагрузку, после этого добавить запас 15-20%.. Это запас на будущее, поскольку со временем количество электрооборудования может увеличиться.

Совсем не обязательно подключать к стабилизатору сети все оборудование, некоторые виды приборов (например, электропечи или бойлеры), могут быть подключены к реле напряжения (через АВ) напрямую. Это позволит сэкономить, поскольку устройства меньшей мощности стоят дешевле.

Перекос фаз: определение, причины его возникновения и способы защиты

В однофазном режиме значение напряжения должно составлять 220 вольт, а при трёхфазном — 380 вольт. Но в реальности эти числа практически не встречаются.

Поэтому проверив значение напряжения в розетке, можно наглядно убедиться в существовании перекоса фаз.

Чтобы приблизить значение напряжения к стандартным значениям, необходимо понимать, что подразумевается под словосочетанием «перекос фаз», его причинами и возможными способами устранения.

  • Суть понятия
  • Причины возникновения
  • Способы защиты
  • Последствия перекоса

Фаза — это электрическая цепь с некоторым значением синусоидальной электродвижущей силы.

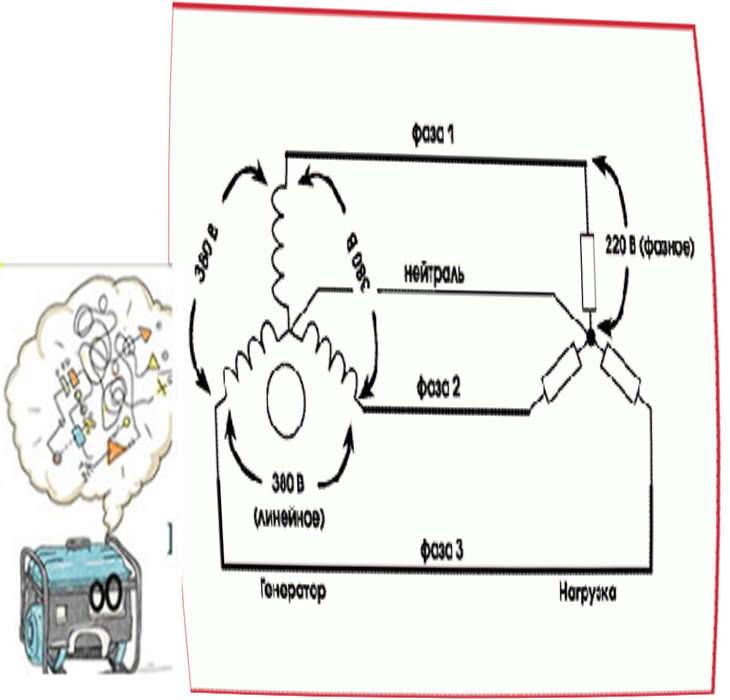

Трёхфазная цепь, в свою очередь, состоит из трёх электрических цепей, которые владеют синусоидальной электродвижущей силой с одинаковой амплитудой и частотой тока.

Трёхфазная сеть состоит из трёх синусоидальных токов или напряжений, которые имеют одну частоту и сдвинуты по фазе на угол, равный 120 градусам.

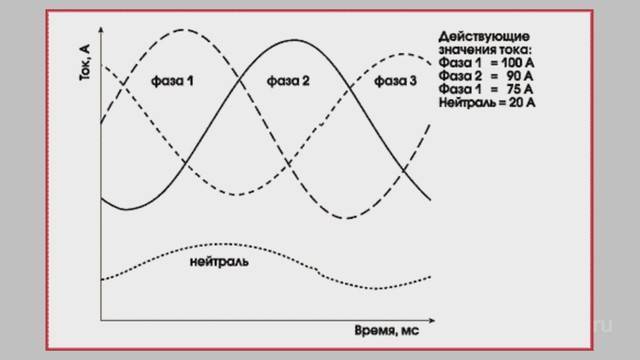

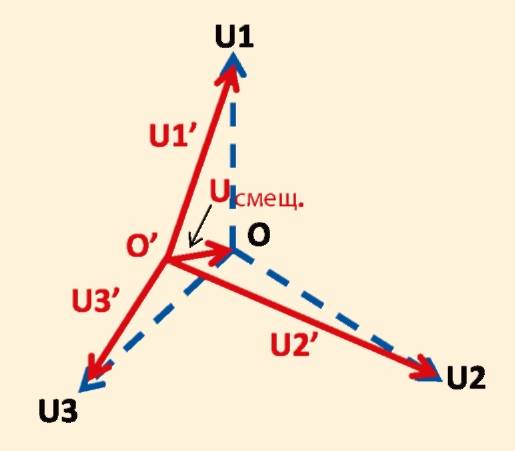

Если потребителей электрической энергии подключить к фазам сети неравномерно — например, большинство сосредоточить в одной, а в двух других их будет гораздо меньше — это приведёт к асимметрии напряжения. При этом в трёхфазных четырёхпроводных сетях несимметричность параметров будет менее заметна, так как нулевой провод выравнивает неравномерность напряжения по фазам.

Причины возникновения

Нарушение симметричности напряжений в трёхфазной цепи — нежелательная ситуация. Поэтому для того чтобы её устранить, необходимо понять, почему она может возникнуть. Причины перекоса фаз в трёхфазной сети сводятся к основным трём обстоятельствам:

  • неравномерное группирование потребителей;
  • отсоединение нулевого провода;
  • замыкание фазного провода на землю.

При неправильном распределении потребителей в трёхфазной трёхпроводной цепи, напряжение на них будет существенно отличаться. Потребители, обладающие наименьшим сопротивлением, окажутся под повышенным напряжением. Токоприёмники с большим значением сопротивления будут иметь напряжение, не достигающее оптимального значения.

На источниках электроэнергии неравномерное распределение напряжения по фазам скажется в виде увеличенного потребления энергии, повреждений изоляции, износа, сокращение срока службы. При использовании автономного дизельного генератора увеличится расход топлива и охлаждающего вещества.

Снижение качества электрической изоляции для потребителей чревато такими последствиями:

  • повреждение, поломка бытовых приборов или электрической проводки;
  • возникновение пожара;
  • получение травм;
  • выход из строя электроприборов.

Способы защиты

Устранить нежелательное явление перекоса можно с помощью организационных мероприятий и установкой защитной аппаратуры.

Популярные статьи  какой провод идет на заземление в розетке

К организационным мероприятиям относится правильное распределение нагрузки по всем фазам с учётом мощности. Недостатком является тот факт, что при всём желании проектировщика произвести очень точное размещение, особенно при подключении квартир, домов, невозможно.

Защитная аппаратура, которую можно установить:

  • Трёхфазный автоматический выключатель.
  • Трёхфазный стабилизатор напряжения.
  • Реле контроля фаз. Особенно целесообразно использовать реле совместно со стабилизаторами напряжения.
  • Симметрирующие трансформаторы. По строению они отличаются от силовых тем, что имеют дополнительную обмотку, которая включается между заземлением средней точки и нулём.

Недостатки трёхфазных стабилизаторов:

  • излишний расход электроэнергии;
  • низкая надёжность работы из-за частой смены деталей;
  • принцип работы, способствующий появлению перекоса фаз.

Последствия перекоса

Наиболее просто обнаружить неравномерность напряжения даже без вольтметра в быту. При его пониженном значении бытовые приборы могут не включаться, осветительные приборы будут гореть очень тускло.

Последствия неравномерного распределения нагрузки:

  • ухудшение качества электроэнергии;
  • появление уравнительных токов, из-за которых потери электроэнергии увеличиваются;
  • неэффективная работа электрооборудования, снижение качества электрической изоляции и, как следствие, уменьшение срока службы аппаратуры.

Перекос фаз — явление крайне нежелательное, но, к сожалению, довольно распространённое при работе электрооборудования. Полностью искоренить его почти невозможно. Поэтому необходимо следить, чтобы отклонения значения напряжений всегда находились в допустимых пределах. Это обеспечит длительный срок службы электроприборов и сохранит здоровье и жизнь обслуживающему персоналу.

Перекос фаз в быту

Если рассмотреть перекос фаз с точки зрения эксплуатации частного дома, то может возникать риск выхода из строя или некорректной работы электроприборов с преобладающей реактивной нагрузкой. К ним относятся компрессоры холодильников, вентиляторы, приборы с простыми силовыми трансформаторными источниками питания.

Большинство сетей, особенно обеспечивающих электричеством поселки, предназначенные для ИЖС, являются трехфазными. Если в них нагрузка распределена неравномерно, из-за чего одна или две фазы перегружены, а третья недогружена, происходит перекос. На практике чаще всего это происходит, когда электрики неравномерно распределили однофазные нагрузки.

Наиболее часто встречаются ситуации, в которых при подключении электропитания к трансформаторам не учитывается их потребляемая мощность. Таким образом, бывает, что физически фазы имеют приблизительно одинаковое количество подключений, но вот потребляемая этими подключениями мощность существенно отличается.

Подключение на одну из фаз приборов с высокой потребляемой мощностью, неизбежно вызывает неравномерную нагрузку между фазами. То же самое можно сказать и об общественных и промышленных объектах

Во всех перечисленных случаях важно следить за равномерным распределением нагрузки между имеющимися фазами, это позволит предотвратить возникновение проблем

Как защитится от перекоса

Хороший электрик может не только грамотно смонтировать электроснабжение в доме, но и правильно распределит приборы, потребляющие электричество, даст подробные рекомендации и предупредит, что будет, если их не соблюдать. Есть несколько способов избежать перекоса:

  • Правильное составление проекта, и грамотное прогнозирования. Распределение нагрузки на каждый провод, который участвует в электропитании дома;
  • Использовать стабилизаторы сети – специальные приборы, которые будут контролировать нагрузку. Особенно это актуально для больших объектов;
  • Если происходят постоянные перекосы, то можно изменить схему в сети, смонтированной ранее, особенно если были выявлены существенные ошибки;
  • Изменение мощности.

Для промышленных объектов существуют другие способы уравнивания нагрузки на фазы, которые не стоит рассматривать в данной статье. И как мы уже выяснили, что грамотно составленный проект не может полностью гарантировать правильное распределение нагрузки на фазы. Стоит отметить, что в течение суток нагрузка в сети меняется неоднократно, так как электроэнергия живет вместе с жильцами дома и часто отходит от нормативов.

Вывод – прежде чем монтировать электричество у себя дома, нужно продумать всю нагрузку, которая будет на нее оказываться, для предотвращения перекоса. Если вы планируете купить мощную варочную панель, и духовой шкаф такой же мощности, то лучше предусмотреть отдельные провода и для одного и для другого.

Перекос фаз причины и последствия

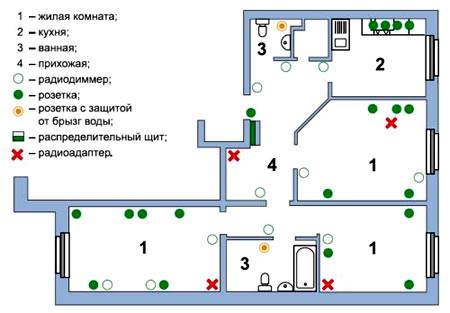

Схема электропроводки в доме

То же относится и к стиральной машине. Не стоит забывать о надворных постройках, будь то гараж, баня, или летняя кухня, там могут использоваться приборы, которые нужно учитывать.

Восстановление нулевого провода

Для передачи электроэнергии на большие расстояния используют колоссальные напряжения, за счёт чего можно сократить до разумных значений сечения проводников. По мере приближения к потребителю происходит ступенчатое снижение напряжения с помощью силовых трансформаторов и постепенное ветвление электросети. Нет никакой нужды соединять трансформаторы нулевым проводом, с этой задачей прекрасно справляется такой замечательный проводник как земная кора. Поэтому обрыв нуля может произойти только на финальной ступени трансформации: понижающей подстанции 6–0,4 кВ или в любой точке низковольтной распределительной сети.

Перекос фаз причины и последствия

Перекос фаз причины и последствия

С воздушными линиями электропередач дело обстоит иначе. Нулевой провод следует совместно с фазными на всей протяжённости распределительной сети, начиная от подстанции или трансформатора. Естественно, никто самостоятельно не будет проводить замер напряжения между нулевым проводником и землёй на каждом столбе ВЛЭП. Обрыв можно определить лишь визуально, а ещё лучше — силами работников аварийной службы. Дополнительно отметим, что нет смысла самостоятельно заземлять нулевой проводник в своей зоне ответственности, ведь при этом разгрузка всей сети будет происходить по проводнику потребителя, а значит, ток будет протекать через прибор учета.
