Содержание

Установка внутреннего блока сплит-системы:

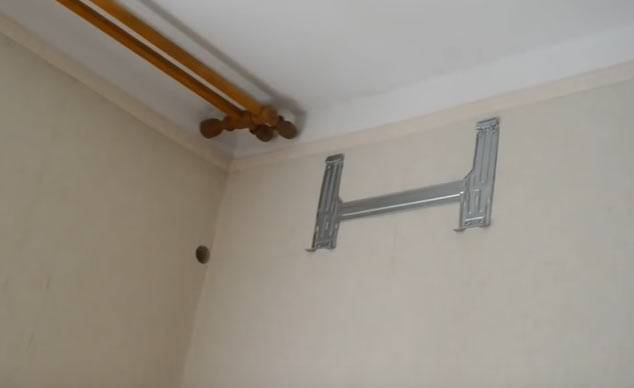

Внутренний блок кондиционера устанавливается на соответствующую перфорированную монтажную (фиксационную) пластину, предназначенную для удержания аппаратуры в надёжном статичном положении. Компания-производитель обязана предоставить соответствующую фиксационную плиту вместе с самим кондиционным устройством.

установка кондиционера своими руками в квартиру

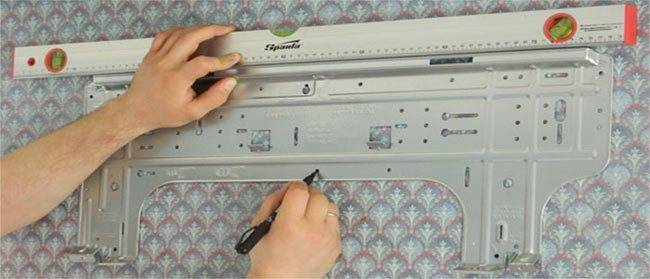

Расставление отметок

Для стабильной работы кондиционера важно зафиксировать пластинку в точности так, как это требуется по изначальному инженерному расчёту. Поэтому, чтобы самостоятельно определить строгую горизонталь, необходимо использовать строительный уровень

Если же расчёт будет проведёт неверно, а внутренний блок будет установлен неправильно, то накапливающийся в нём конденсат не будет выходить в трубу, а будет стекать прямиком на пол, поэтому следует очень серьёзно отнестись к процедуре крепления внутреннего блока к монтажной пластине, и желательно попрактиковаться перед этим.

установка кондиционера своими руками в квартиру

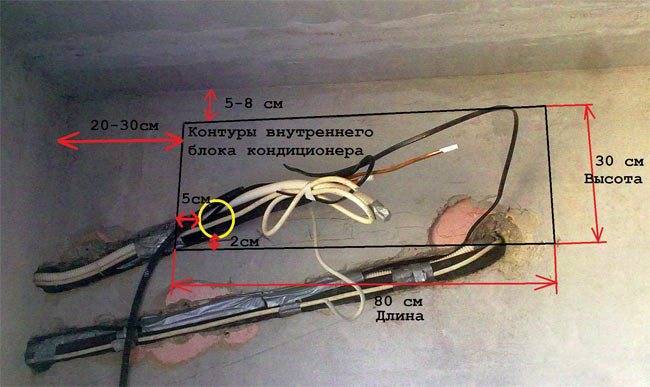

Монтажную пластину прижмите к стене и отмерьте от неё нужное вам расстояние (в соответствии с указанными выше минимумами) к потолку и стенкам, и расставьте фломастером отметины на местах, где должны быть просверлены отверстия.

установка кондиционера своими руками в квартиру

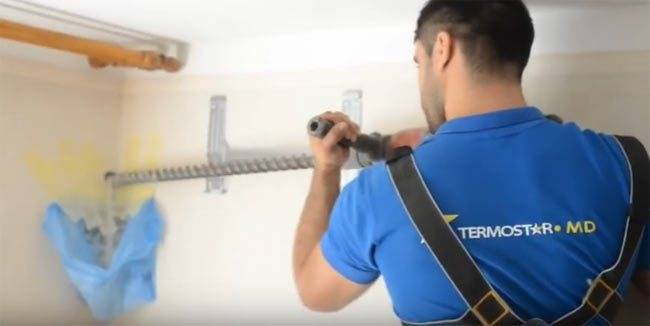

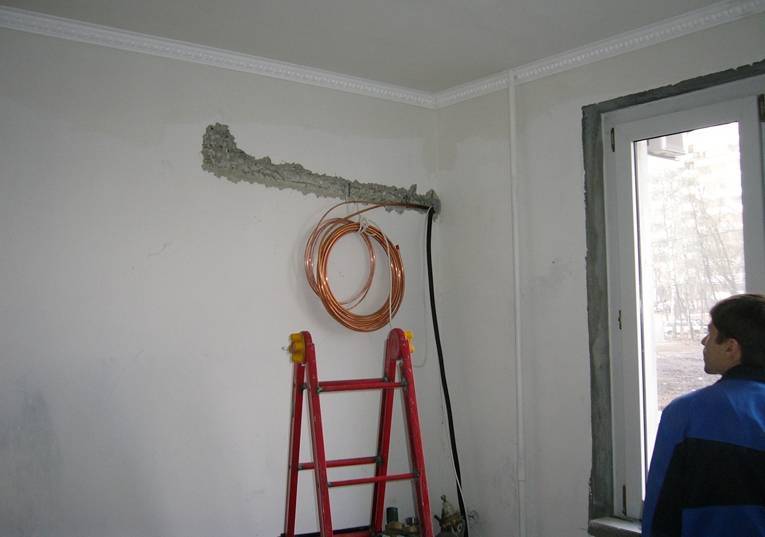

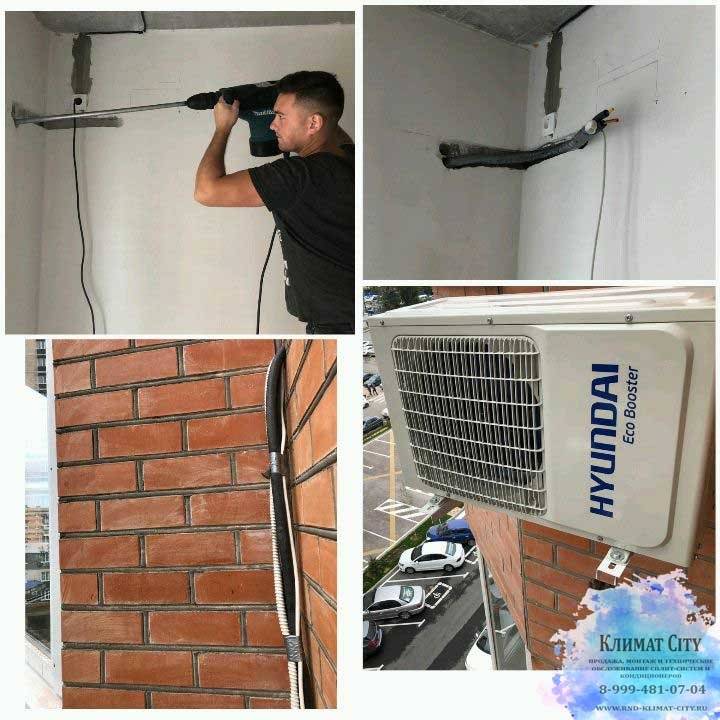

Бурение отверстий в стене

После того, как вы расставите всю соответствующую разметку для отверстий – её, соответственно, потребуется реализовать. Отмеченные места необходимо пробуравить перфоратором. При этом, минимальный диаметр пробуравленного отверстия должен составлять 5 сантиметров, т.к. это минимальное открытое отверстие, в которое способна свободно пройти магистраль.

установка кондиционера своими руками в квартиру

Данный метод, кроме того, отлично работает при потребности провести магистраль сквозь бетонированную стену. Осуществляя бурение, следует внимательно следить за происходящим на улице, чтобы на проходящих мимо вашего дома граждан не упали фрагменты кирпича или бетонная крошка, рассыпавшиеся при просверливании последних нескольких сантиметров стенки.

установка кондиционера своими руками в квартиру

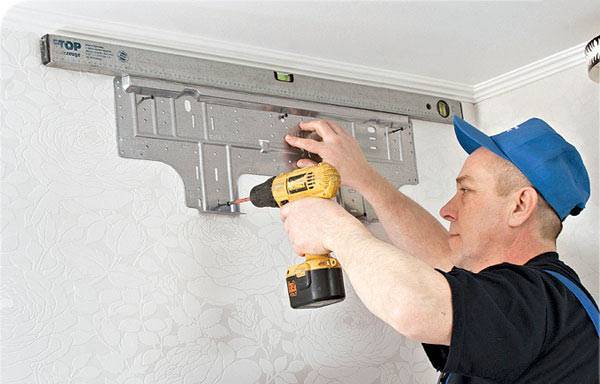

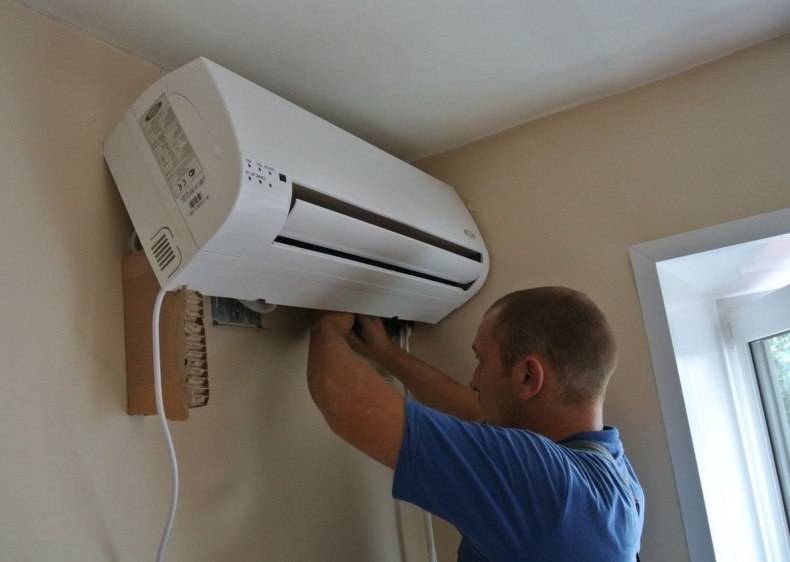

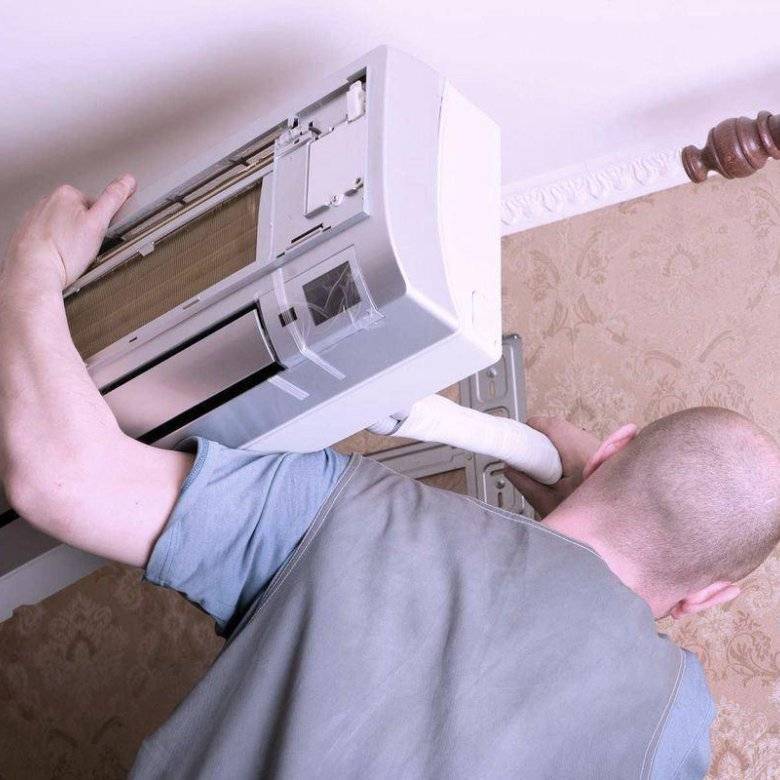

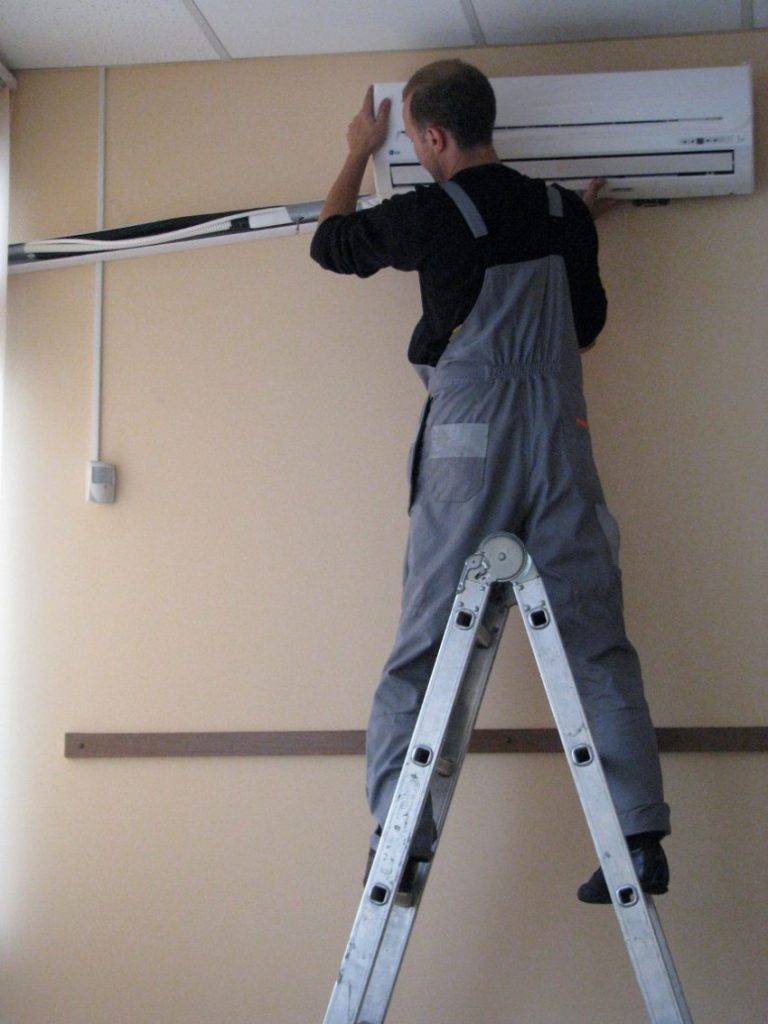

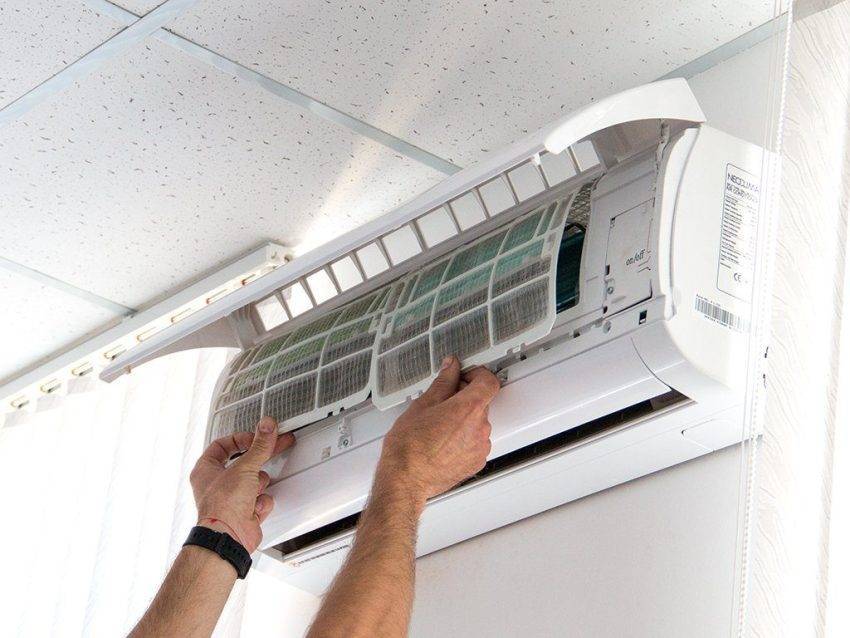

Закрепление внутреннего блока

Наконец, когда почти всё готово, в просверленные отверстия необходимо протолкнуть дюбеля. Хорошо примерьте внутренний блок на монтажную пластину и закрутите в каждый из дюбелей подходящие по диаметру саморезы, таким образом закрепив с их помощью пластину, а затем просто установите сам внутренний блок поверх, таким образом крепко и основательно его укрепив.

установка кондиционера своими руками в квартиру

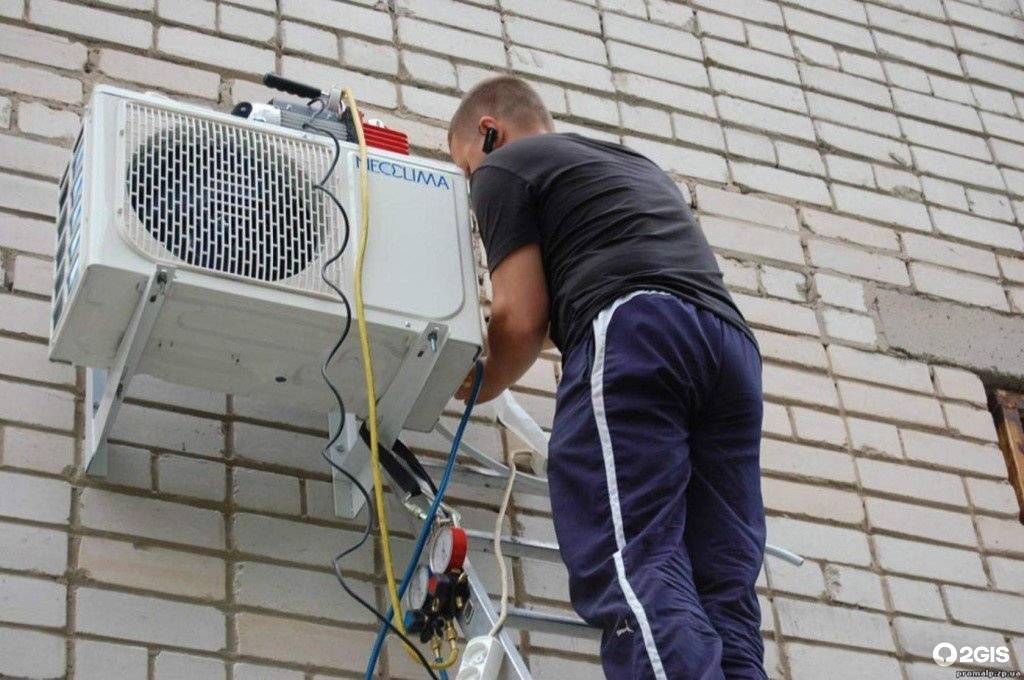

Проверка давления и герметизации

Перед процессом закачки фреона обязательно проверьте дренаж. Для этого сняв фильтр, заливаете чистую воду на испаритель внутреннего блока, как бы имитируя образование конденсата.

Если дренаж выполнен правильно, то вода будет свободно выходить через трубку и не переливаться за край внутреннего поддона.

Также перед открыванием портов фреоновой магистрали желательно проверить давление в системе. Производитель, как правило, заправляет хладогента на 5 метров трассы, и сообщает об этом на шильдике наружного блока.

Однако попадаются и полупустые экземпляры (экономят фреон).

Далее проверяется герметичность всех соединений. Суперпрофессионалы за соответствующую цену делают это азотом, под давлением 38 бар. Но готовы ли вы платить деньги за такое качество?

При стандартном варианте, после отсоединения вакуумного насоса, просто выпускают в трассу некоторое количество хладогента (5-7 бар) и запоминают значение давления.

Выжидают минут 20 и проверяют, не изменились ли показания. При положительном результате, используя шестигранники, полностью открываются сервисные краны кондиционера и запускается весь фреон в магистраль.

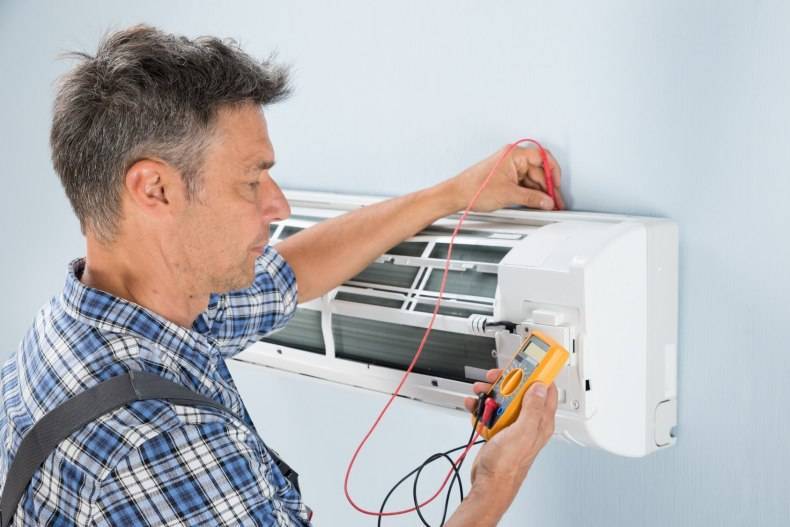

Далее подаете на кондиционер напряжение и испытываете его во всех режимах. При охлаждении измеряете температуру поверхности испарителя пирометром, а лучше всего контактным термометром.

После выхода на рабочий режим она должна быть не менее +6С. Если температура выше, возможно потребуется дополнительная зарядка фреоном.

При этом больше используется полная перезаправка системы, а не просто его дозаправка, ввиду сложности процесса.

Если все этапы монтажа пройдены без замечаний, можете наслаждаться прохладой и считать, что ваш кондиционер установлен правильно.

Напольный кондиционер с воздуховодом: характеристика оборудования

Напольные кондиционеры с воздуховодом относятся к категории мобильных устройств, предназначенных для поддержания комфортной температуры в помещении. Внешне прибор похож на небольшую тумбочку, установленную на подвижные ролики. Благодаря этим конструкционным особенностям установку мобильного кондиционера можно выполнить в любом удобном месте.

Устройства напольного типа выполняют следующие функции:

  • кондиционирование и вентиляция воздуха в помещениях;
  • очищение воздуха в комнатах от вредных примесей и пыли;
  • охлаждение, осушение и обогрев воздуха.

Портативные кондиционеры пользуются популярностью у владельцев небольших квартир

Чем отличаются кондиционеры от сплит-систем: принцип работы устройств

Многие покупатели задаются вопросом, что лучше – кондиционеры или сплит-системы. В основе работы напольных устройств лежит тот же принцип, что используется в других видах климатического оборудования, в том числе и в раздельных сплит-системах. Конструкция функционирует за счет двух теплообменников, системы замкнутых труб и хладагента, циркулирующего по ним.

Конструкция сплит-систем предполагает размещение теплообменников в двух разных блоках. При установке дома кондиционера этого типа один из теплообменников и компрессор можно разместить за пределами помещения, что позволяет снизить уровень шума. Принцип работы приборов заключается в следующем: хладагент и теплообменник поглощают тепло, находящееся в помещении, затем передают его второму теплообменнику, где оно уже поглощается уличным воздухом.

Напольные приборы вмещают все конструкционные элементы в одном корпусе. Все эти детали разделяются с помощью герметичной перемычки. В этом и состоит основное различие сплит-систем и напольных устройств.

За счет удобства монтажа, мобильный напольный кондиционер можно установить самостоятельно

Преимущества и недостатки мобильных кондиционеров с воздуховодом

Преимущества кондиционеров с напольным типом установки:

  1. Мобильность – уровень мобильности, конечно, считается относительным. На практике такие кондиционеры можно назвать условно мобильными. Наличие воздуховода не даст просто так поставить конструкцию в любом удобном месте и включить ее, для этого нужно выполнить определенные подготовительные работы, которые можно сделать самостоятельно или заказать недорого монтаж кондиционера в соответствующей фирме.
  2. Монтажные работы не предполагают выполнения сложных манипуляций – это преимущество особенно будет выгодным для владельцев квартир, в которых выполнен недавний ремонт.
  3. Не требуется получения специальных разрешений для установки оборудования, что является несомненным преимуществом для людей, проживающих в арендуемых квартирах.

Установка сплит-системы требует демонтажа стен для вывода трубок к внешнему блоку

Недостатки у напольных кондиционеров также имеются:

  • высокий уровень шума от работающего компрессора;
  • механические составляющие кондиционера во время работы выделяют тепло, поэтому эффективность охлаждения воздуха ниже, чем у сплит-систем;
  • отсутствие дренажной системы, предназначенной для вывода конденсата, требует дополнительного ухода. Владельцу придется удалять скопившуюся в процессе охлаждения воздуха влагу самостоятельно;
  • несмотря на присутствие теплоизоляционного покрытия на воздуховоде, этот элемент системы все равно подвергается нагреванию, снижая эффективность охлаждения помещения;
  • система использует воздух из помещения, поэтому в процессе многократного охлаждения теряются его физические свойства.

Место установки кондиционера

Монтажную пластину выставляете строго по уровню.

При этом расстояние от потолка до самого кондиционера должно быть не менее 10см. Это обеспечивает хороший забор воздуха и свободный монтаж-демонтаж внутреннего блока.

Для надежной фиксации используете качественные дюбель-гвозди 6*40мм или 8*32мм.

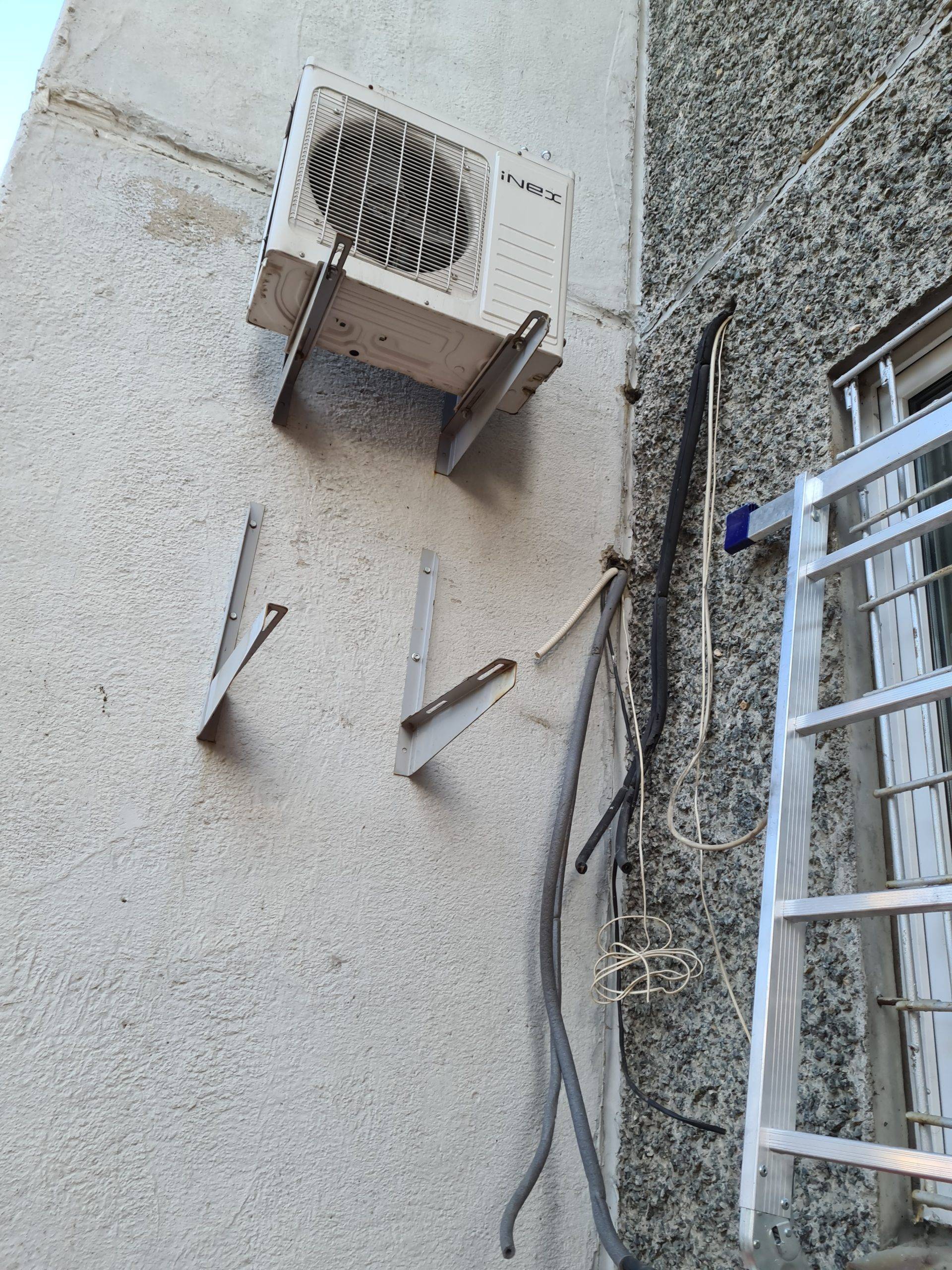

Далее можно перейти к установке наружного блока. Размечаете точки крепления кронштейнов.

Популярные статьи  как работает электрический котел

Опять же не забывайте про уровень.

Перфоратором с буром на 12мм делаете отверстия. После чего закрепляете кронштейны дюбель гвоздями 12*80мм.

Крепите надежно, особенно если кондей висит со стороны дома, где расположена проезжая часть или тротуары.

Расстояние от задней стенки наружного блока до стенки здания должно быть минимум 10-20см. Хотя многое здесь будет зависеть от производительности вентилятора.

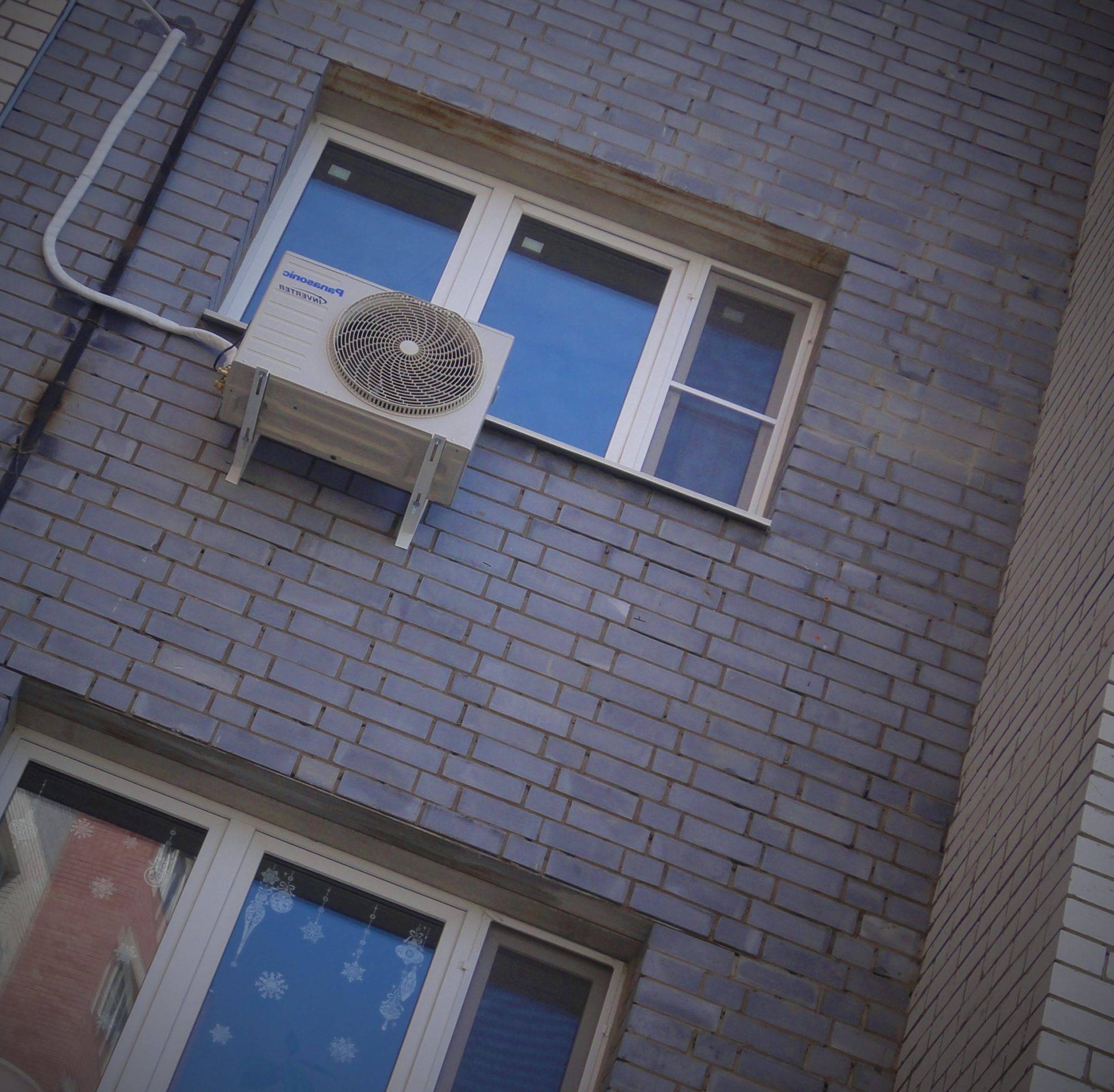

Где размещать внешний блок, под окном или сбоку – дело эстетики и удобства эксплуатации.

Многим элементарно не нравятся лишние метры болтающегося кабеля и трубки свисающие по стене. В этом случае выбирается боковое расположение.

Хотя грамотные монтажники и кабель и фреонопровод, могут проложить очень красиво. Тут уже многое зависит от уровня профессионализма исполнителей.

Кондиционер под окном обслуживать несколько проще, чем сбоку. Особенно, если через несколько лет у него напрочь заржавеют болты. В этом случае без вышки или альпинистского оборудования вообще не обойтись.

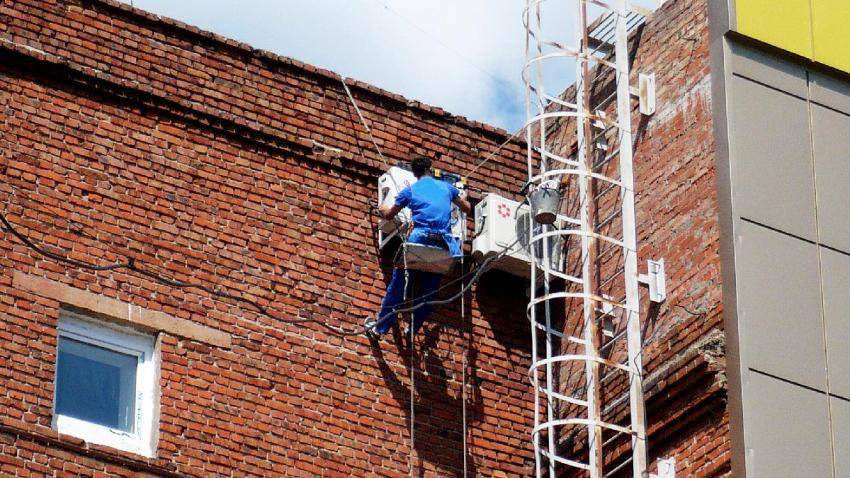

При установке блока сбоку от окна, не лишне будет подстраховаться. Порядок здесь такой.

Поднимаете кондиционер на подоконник. Пропускаете в просверленное отверстие веревку, вытягиваете ее с улицы и привязываете за блок.

Напарник страхует этой веревкой кондиционер, а вы его устанавливаете на кронштейны. Пока не будут затянуты болты, веревку лучше не отвязывать.

Ошибка №3
Если после монтажа выяснится, что вибрация работы кондиционера отдается сильным гулом в комнате (такое случается при прямом монтаже кронштейнов в бетон анкерными болтами без дюбель гвоздей с пластиковыми вставками), то под ножки наружного блока подкладываются специальные виброопоры или по крайней мере, толстые резиновые вставки.

По окончании работ по установке внешнего блока, переходите к подготовке и закладке межблочных коммуникаций.

Установка кондиционера без вакуумного насоса

Если длина трассы менее 5 метров, то кондиционер может быть установлен без вакуумного насоса. Для этого потребуется:

  1. Открутить все заглушки на портах.
  2. Далее берется шестигранный ключ, который подбирается по размерам нижнего порта.
  3. Далее ключ вставляется в порт и прокручивается на 90 градусов. В это время выходит фреон, который, вместе с воздухом и фреоном, создает избыточное давление.
  4. На порту имеется золотник, который на некоторое время сжимается. В это время выхолит смесь газов, которая выносит воздух и аргон.
  5. Далее повторяем предыдущие действия. Если трасса в 4 метра, то на этом будет достаточно, если 3 – то следует повторить еще раз.
  6. На выход с золотником накручивается заглушка.
  7. С помощью шестигранника открывается нижний и верхний порт, куда впускается фреон.
  8. Система готова к работе.

Внутренний блок и электрика

Для начала скажем о местах, где категорически запрещается устанавливать сплит-систему. В непосредственной близости к радиаторам отопления, а также возле других источников тепла (конвектора и т. п.). Помимо этого, недопустимо воздействие на внутренний блок электропомех от микроволновых печей, инструмента, работающего от сети, и т. п. Шторы не должны препятствовать нормальной циркуляции воздуха. Из этого можно сделать простой вывод о том, что нельзя устанавливать кондиционер на кухне, так как там есть своя вентиляция. Вы наверняка спросите: «Где лучше установить кондиционер?» Для этого идеально подойдет гостиная или спальня. Конечно, вы можете выбрать любое другое место, главное, чтобы не было никаких препятствий.

Что же касается электропроводки, то тут нет ничего сложного. В настоящее время самые простые модели кондиционеров имеют мощность от 1,3 кВт. Для нормальной работы такого устройства понадобится дополнительная проводка с сечением кабеля не менее 1,5 кв. мм, можно взять с небольшим запасом. Также установим и автоматическое отключение, например, как на стиральной машине или бойлере. Когда вы дойдете до работы со щитком, то подключите желтый провод к нулю (нейтраль). Не забывайте о том, что в некоторых случаях цвета проводов используются нестандартные, поэтому необходимо внести собственные обозначения фазы и нуля. После того как мы разобрались, куда установить кондиционер, и сделали электрику, переходим к следующему этапу.

Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков

Для начала нужно определить места, где будут размещаться блоки, трасса и другие элементы климатического оборудования. Для этого нужно пройтись по всей трассе прибором, предназначенным для обнаружения проводки и нанести предварительную разметку.

После этого на стену крепится пластина для фиксации внутреннего блока. Этот элемент размещается строго в горизонтальном положении, поэтому в процессе работы обязательно нужно использовать строительный уровень.

К выбору кронштейнов для монтажа наружных блоков нужно подходить очень ответственно

Порядок установки внутреннего блока:

Пластина прикладывается к стене, выравнивается по уровню и отмечаются места, где будет размещаться крепеж. Пластина убирается, и в отмеченных точках делаются отверстия с помощью дрели. Устанавливаются крепежные элементы. В деревянных домах можно воспользоваться саморезами, для бетонных и кирпичных зданий лучше взять дюбели. Пластина ставится на место и надежно фиксируется

Особое внимание нужно уделить защелкам, которые удерживают блок в нижней части. Останется только проверить горизонтальность пластины и закрепить на ней испаритель

Останется только проверить горизонтальность пластины и закрепить на ней испаритель.

Затем следует установить кондиционер своими руками с наружной стороны. Для этого с учетом нормативов наносится разметка, в соответствии с ней устанавливаются металлические уголки или кронштейны. В качестве крепежа можно использовать анкерные болты из нержавейки размером 10х1 см. К выбору кронштейнов нужно подойти очень ответственно. Эти элементы должны не только выдерживать вес внешнего блока, но и справляться с ветровыми и снеговыми нагрузками.

Удостоверившись, что кронштейны установлены ровно, на них с помощью болтов закрепляется внешний блок. Компрессор к зоне установки нужно опускать очень аккуратно, предварительно обвязав его веревками. В том месте, где через стену будут проходить коммуникации, перфоратором делается сквозное отверстие необходимого размера.

Нельзя устанавливать кондиционер вплотную к потолку или к боковым стенам

Второй этап установки кондиционера своими руками: соединение блоков

Для соединения внешнего и внутреннего блоков используются кабель и медные трубки двух диаметров. Размеры соединительных элементов обычно указаны в инструкции, которая прилагается к сплит-системе. Длина просчитывается с учетом размещения блоков. К полученному значению нужно прибавить 30 см.

Обработка медных трубок:

  • от бухты делается отрез необходимой длины;
  • края расправляются, и устраняются все заусеницы;
  • на концах устанавливаются заглушки и пробки;
  • надевается теплоизоляция.

После этого трубы требуется вывести через отверстие в стене и загнуть в нужных местах, используя трубогиб. На кабель с двух сторон устанавливаются обжимные наконечники, после чего он заводится в отверстие и подключается в соответствии с инструкцией.

Дренажная трубка при монтаже сплит-системы своими руками подключается к внутреннему блоку (для этого предусмотрен специальный выход) и выводится наружу на расстояние от стены примерно 80 см. Чтобы исключить провисание, ее следует фиксировать на каждом метре. Прежде чем уложить коммуникации в пластиковый короб, их следует связать в пучок, применяя металлизированный скотч или стяжки.

Первым устанавливают наружный блок, а затем монтируют систему внутри помещения

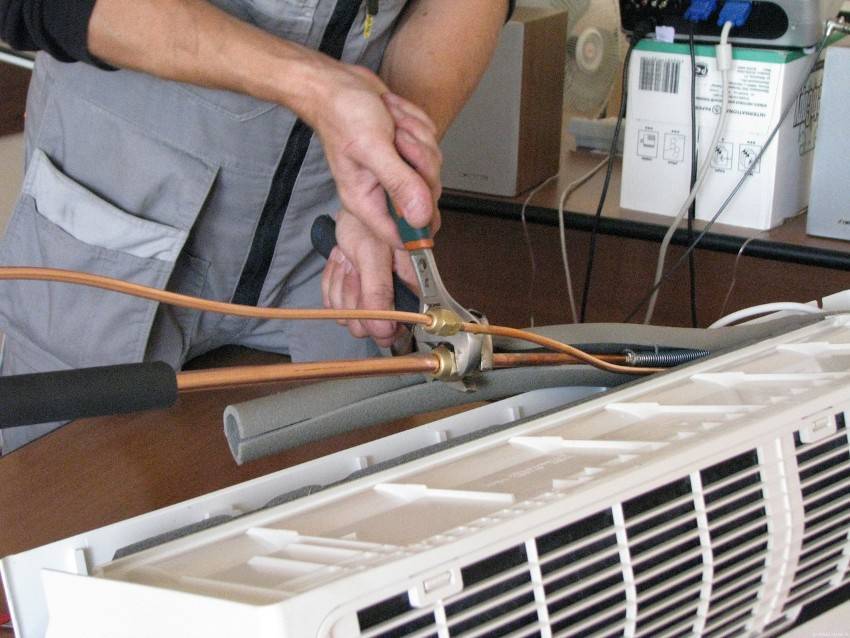

Как подключить кондиционер: подсоединение медных трубок

Сперва трубки подключаются к внутреннему блоку. На его боковой стенке имеется два порта со штуцерами разных диаметров. С них нужно скрутить гайки. В результате этого появится шипение, свидетельствующее о том, что из блока выходит азот, который был закачан производителем. Он необходим для защиты внутренних деталей от окислительных процессов.

Далее с трубок нужно снять заглушки и еще раз проверить их края на наличие дефектов. Поверхность должна быть ровной. После этого на трубы можно надеть накидные гайки.

Затем следует развальцевать края трубок. Выполняя данную процедуру, нужно держать изделие отверстием вниз, чтобы пыль и мелкая стружка не попадали внутрь. Трубка зажимается в держателе так, чтобы снаружи оставалось 2 мм. Затем устанавливается вальцовщик, закручивается винт. Делается это до тех пор, пока цилиндр не перестанет опускаться. В результате этого на изделии образуется «юбка».

Популярные статьи  Циркулярная пила Hitachi c7ss

Трубка подключается к выходу внутреннего блока развальцованным краем. В качестве соединительного элемента используется накидная гайка, которая затягивается ключом. Нет необходимости в применении уплотнительных материалов. Аналогичным образом подключаются трубки к внешнему блоку.

Медные трубки подключаются к внутреннему блоку кондиционера

Что потребуется для самостоятельного монтажа

Вы, наверное, в курсе, сколько стоит установка кондиционера специалистами. При вопросе откуда такие цены, ведь работы всего на 3 часа, отвечают, что очень дорогое оборудование и его амортизация составляет значительную долю стоимости. Возможно, это и так, но большая часть этого оборудования может уже быть в хозяйстве. Исключение — вакуумный насос, но многие бригады обходятся без него, так как стоит нормальный действительно много, а от плохого никакого толку.

При монтаже важно соблюдать горизонтальность установки блоков. Для этого нужен хороший строительный уровень

Оборудование

Итак, для установки кондиционера своими руками потребуется следующее оборудование:

  • Перфоратор, чтобы проделать дырку в наружной стене, в которую прокладывают коммуникации, связывающие внутренний и наружный блоки.
  • Дрель для установки крепежа с набором сверл разного диаметра.
  • Труборез для разрезания медных труб и риммер для удаления заусенец (можно обойтись напильником/натфилем и наждачной бумагой).
  • Развальцовщик для медных труб.

    Устройство для развальцовки труб

Для идеальной установки необходим вакуумный насос, но обычно взять его негде и на трассах до 6 метров обходятся без него.

Материалы

Для соединения и установки двух блоков сплит-систем нужны будут следующие расходные материалы:

Кабель для подключения питания и для соединения блоков. Марка и параметры кабеля зависят от производителей и указываются обычно в паспорте в инструкции по установке. Обычно это 4-х жильный кабель с сечением 2 мм2 или 2,5 мм2. Длина кабеля равна длине трассы с небольшим запасом.
Медные толстостенные бесшовные трубы (не водопроводные, а специальные для систем охлаждения и кондиционирования). Трубы потребуются двух диаметров — большего и меньшего. Конкретные цифры будут указаны в мануале, длина каждого отрезка равна длине трассы плюс 20-30 см на запас
Еще раз обращаем внимание, что медные трубы не водопроводные, а для холодильной промышленности. В них другая медь — более мягкая, которая хорошо развальцуется и сможет обеспечить требуемую герметичность
Транспортировать и хранить медные трубки надо с заглушенными краями — для исключения попадания туда пыли

Это очень важно.
Медные трубы нужны специальные, с толстой стенкой, бесшовные из мягкой меди

Утеплитель для труб из технического каучука. Есть темно-серого или черного цвета

Цвет на качестве не отражается, поставляется в отрезках по два метра. Требуемая длина — равна длине трассы. Нужен утеплитель под оба диаметра труб — больший и меньший.
Дренажная трубка. Специалисты советуют ставить специальный гофрированный шланг с пластиковой спиралью внутри. При самостоятельной установке его часто заменяют полипропиленовой трубой. Длина дренажной трубки — длина трассы плюс 80 см.
Два L-образных кронштейна для крепления наружного блока. Их размер должен соответствовать габаритам блока, а несущая способность должны превышать его массу в в 4-5 раз. Этот запас необходим для компенсации ветровых и снеговых нагрузок. Желательно их покупать в фирмах, торгующих комплектующими для кондиционеров. Обычные кронштейны могут оказаться ненадежными.
Кронштейны для кондиционеров должны выдерживать большую нагрузку — в 3-4 раза превышающую массу наружного блока

Болты, анкера, дюбеля. Тип, размеры и количество зависят от типа кронштейнов и монтажной пластины для внутреннего блока, а также от типа стен, на которые монтируется кондиционер.
Пластиковый короб 60*80 см — для того чтобы можно было закрыть проложенные коммуникации.

Это все, что необходимо для установки кондиционера своими руками.

Подготовительный этап

Сплит-системы чаще всего применяются для кондиционирования частных домов и квартир, поскольку отличаются надежностью, удобством и компактностью. Климатическая установка состоит из двух блоков – внутреннего и внешнего, связанных между собой двумя фреоновыми трубками, электрическим кабелем и дренажной магистралью.

установка кондиционера своими руками в квартиру

Монтаж «сплитов» гораздо сложнее установки напольных и оконных кондиционеров. Здесь 2 отдельных блока нужно правильно поставить снаружи и внутри комнаты, проложить и герметично соединить магистрали. Вопрос подключения к электросети решается проще – к установленному внутреннему модулю прокладывается линия, защищенная автоматическим выключателем.

Что нужно сделать, прежде чем приступать к самостоятельному монтажу:

  1. Купить дополнительные материалы.
  2. Подготовить специальные инструменты и приспособления.
  3. Определить места размещения обоих агрегатов и трассу прокладки магистралей с фреоном.

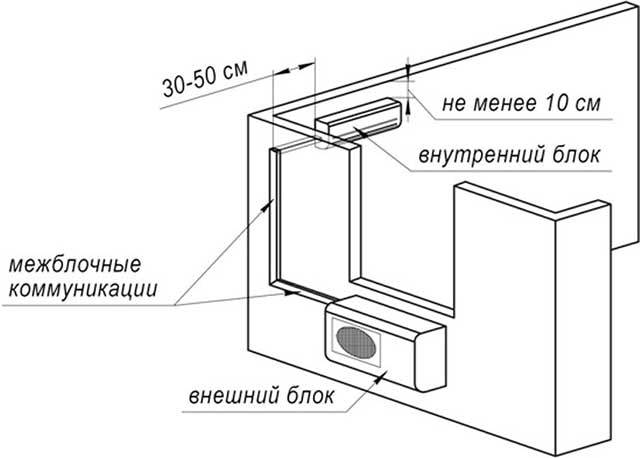

Расположение блоков сплит-системы подчиняется определенным правилам. Поток охлажденного воздуха из внутреннего модуля не должен напрямую обдувать людей, а максимальное расстояние от внешнего блока – превышать 5 м. Чаще всего агрегат ставится на боковой перегородке рядом с окном и внешней стеной. Технологические отступы от стен и потолков указаны на схеме.

установка кондиционера своими руками в квартиру

Теперь несколько советов о том, где устанавливать наружный блок:

  1. С точки зрения удобства монтажа и обслуживания агрегат лучше разместить на открытом балконе или лоджии, где его можно спокойно почистить либо выполнить ремонт.
  2. Подвесить под окном гостиной либо кухни.
  3. Не рекомендуется самостоятельно крепить модуль на стену сбоку оконного проема – подобные мероприятия выполняют монтажники и альпинисты, имеющие специальное снаряжение.
  4. Не располагайте внешний модуль возле окна спальни. Компрессор холодильной машины будет запускаться и останавливаться, при этом может вибрировать и тарахтеть, мешая полноценному отдыху.

Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков

Для начала нужно определить места, где будут размещаться блоки, трасса и другие элементы климатического оборудования. Для этого нужно пройтись по всей трассе прибором, предназначенным для обнаружения проводки и нанести предварительную разметку.

После этого на стену крепится пластина для фиксации внутреннего блока. Этот элемент размещается строго в горизонтальном положении, поэтому в процессе работы обязательно нужно использовать строительный уровень.

установка кондиционера своими руками в квартиру

К выбору кронштейнов для монтажа наружных блоков нужно подходить очень ответственно

Порядок установки внутреннего блока:

Пластина прикладывается к стене, выравнивается по уровню и отмечаются места, где будет размещаться крепеж.
Пластина убирается, и в отмеченных точках делаются отверстия с помощью дрели.
Устанавливаются крепежные элементы. В деревянных домах можно воспользоваться саморезами, для бетонных и кирпичных зданий лучше взять дюбели.
Пластина ставится на место и надежно фиксируется

Особое внимание нужно уделить защелкам, которые удерживают блок в нижней части.

Останется только проверить горизонтальность пластины и закрепить на ней испаритель.

Затем следует установить кондиционер своими руками с наружной стороны. Для этого с учетом нормативов наносится разметка, в соответствии с ней устанавливаются металлические уголки или кронштейны. В качестве крепежа можно использовать анкерные болты из нержавейки размером 10х1 см. К выбору кронштейнов нужно подойти очень ответственно. Эти элементы должны не только выдерживать вес внешнего блока, но и справляться с ветровыми и снеговыми нагрузками.

Удостоверившись, что кронштейны установлены ровно, на них с помощью болтов закрепляется внешний блок. Компрессор к зоне установки нужно опускать очень аккуратно, предварительно обвязав его веревками. В том месте, где через стену будут проходить коммуникации, перфоратором делается сквозное отверстие необходимого размера.

установка кондиционера своими руками в квартиру

Нельзя устанавливать кондиционер вплотную к потолку или к боковым стенам

Второй этап установки кондиционера своими руками: соединение блоков

Для соединения внешнего и внутреннего блоков используются кабель и медные трубки двух диаметров. Размеры соединительных элементов обычно указаны в инструкции, которая прилагается к сплит-системе. Длина просчитывается с учетом размещения блоков. К полученному значению нужно прибавить 30 см.

Обработка медных трубок:

  • от бухты делается отрез необходимой длины;
  • края расправляются, и устраняются все заусеницы;
  • на концах устанавливаются заглушки и пробки;
  • надевается теплоизоляция.
Популярные статьи  Преобразование тепловой энергии в электрическую

После этого трубы требуется вывести через отверстие в стене и загнуть в нужных местах, используя трубогиб. На кабель с двух сторон устанавливаются обжимные наконечники, после чего он заводится в отверстие и подключается в соответствии с инструкцией.

Дренажная трубка при монтаже сплит-системы своими руками подключается к внутреннему блоку (для этого предусмотрен специальный выход) и выводится наружу на расстояние от стены примерно 80 см. Чтобы исключить провисание, ее следует фиксировать на каждом метре. Прежде чем уложить коммуникации в пластиковый короб, их следует связать в пучок, применяя металлизированный скотч или стяжки.

установка кондиционера своими руками в квартиру

Первым устанавливают наружный блок, а затем монтируют систему внутри помещения

Как подключить кондиционер: подсоединение медных трубок

Сперва трубки подключаются к внутреннему блоку. На его боковой стенке имеется два порта со штуцерами разных диаметров. С них нужно скрутить гайки. В результате этого появится шипение, свидетельствующее о том, что из блока выходит азот, который был закачан производителем. Он необходим для защиты внутренних деталей от окислительных процессов.

Далее с трубок нужно снять заглушки и еще раз проверить их края на наличие дефектов. Поверхность должна быть ровной. После этого на трубы можно надеть накидные гайки.

Затем следует развальцевать края трубок. Выполняя данную процедуру, нужно держать изделие отверстием вниз, чтобы пыль и мелкая стружка не попадали внутрь. Трубка зажимается в держателе так, чтобы снаружи оставалось 2 мм. Затем устанавливается вальцовщик, закручивается винт. Делается это до тех пор, пока цилиндр не перестанет опускаться. В результате этого на изделии образуется «юбка».

Трубка подключается к выходу внутреннего блока развальцованным краем. В качестве соединительного элемента используется накидная гайка, которая затягивается ключом. Нет необходимости в применении уплотнительных материалов. Аналогичным образом подключаются трубки к внешнему блоку.

установка кондиционера своими руками в квартиру

Медные трубки подключаются к внутреннему блоку кондиционера

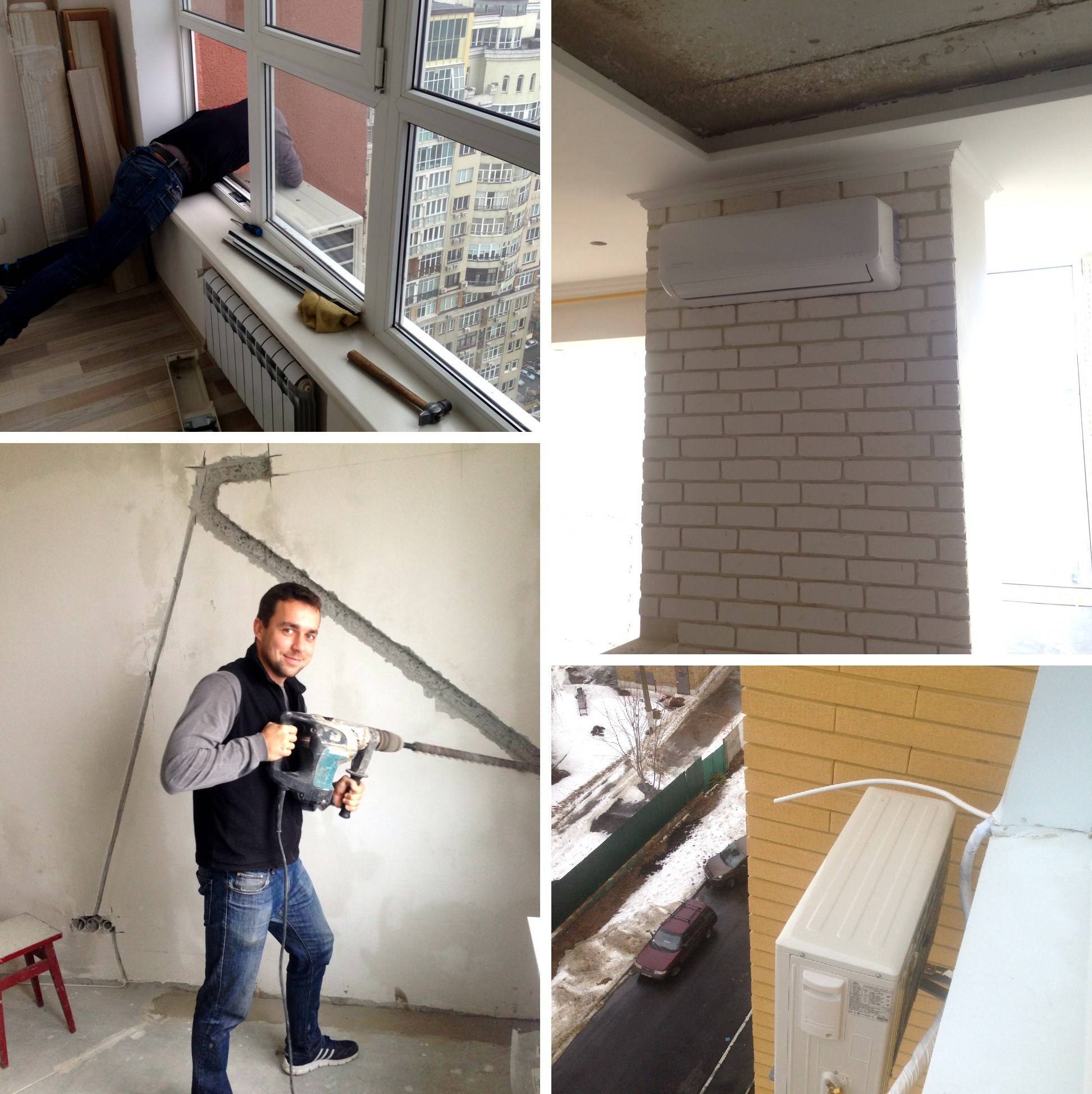

Фото установки кондиционера своими руками

Также рекомендуем просмотреть:

  • Вентилятор своими руками
  • Прикормка своими руками
  • Откатные ворота своими руками
  • Ремонт компьютера своими руками
  • Станок по дереву своими руками
  • Столешница своими руками
  • Брусья своими руками
  • Лампа своими руками
  • Котел своими руками
  • Отопление своими руками
  • Фильтр для воды своими руками
  • Как сделать нож своими руками
  • Усилитель сигнала своими руками
  • Ремонт телевизора своими руками
  • Зарядное для аккумулятора своими руками
  • Точечная сварка своими руками
  • Дымогенератор своими руками
  • Металлоискатель своими руками
  • Ремонт стиральных машин своими руками
  • Ремонт холодильника своими руками
  • Антенна своими руками
  • Ремонт велосипеда своими руками
  • Сварочный аппарат своими руками
  • Холодная ковка своими руками
  • Трубогиб своими руками
  • Дымоход своими руками
  • Заземление своими руками
  • Стеллаж своими руками
  • Блок питания своими руками
  • Светильник своими руками
  • Жалюзи своими руками
  • Светодиодная лента своими руками
  • Нивелир своими руками
  • Замена ремня ГРМ своими руками
  • Лодка своими руками
  • Как сделать насос своими руками
  • Компрессор своими руками
  • Усилитель звука своими руками
  • Аквариум своими руками
  • Сверлильный станок своими руками

Помогите проекту, раскажите друзьям:

Порядок проведения работ

Чтобы осуществить правильный монтаж системы, надо разобраться с порядком проведения установки.

Установка внутреннего блока

Работа начинается с монтирования внутреннего модуля устройства. Данная процедура состоит из нескольких последовательных этапов:

  • Разметить на стене маркером или мелом место, где будет устанавливаться внутренний модуль.
  • Закрепить на стенке монтажную пластину, к которой будет подсоединяться конструкция.
  • При помощи дюбелей закрепить на пластине модуль.

Подготовка коммуникационных каналов

Следующим этапом монтирования системы является подготовка канала, в котором будут прокладываться трубы с проводами. Для выведения труб наружу придется в стенке сделать небольшие отверстия. Чтобы выполнить такую работу, придется воспользоваться специальным перфоратором, оснащенным удлиненным буром. Стенка сверлится под небольшим углом, чтобы сделать наклон для стекания конденсата.

Установка наружного блока

Труднее всего установить наружный модуль, который весит около двадцати килограмм. Процесс установки начинается с разметки, после чего в отмеченных местах делаются отверстия для монтажа крепежных кронштейнов

После их установки навешивают внешний блок и осторожно закрепляют его

Выполнять установку внешнего модуля лучше вдвоем, так как самому поднять его трудно.

установка кондиционера своими руками в квартиру

Подключение электропроводки

Подключить кондиционер к электричеству довольно легко. Для этого придется проложить всего два электрических кабеля:

  • Провод, который соединяет внутренний и внешний модули конструкции.
  • Кабель, использующийся для подключения внутреннего блока к источнику электроэнергии. Его необходимо вывести к электрическому щитку, подключить к автомату, после чего систему подсоединяют к розетке.

Инструкция по прокладке труб

Перед прокладкой труб их тщательно обматывают теплоизоляционным материалом. Для этого чаще всего используют специальный армированный скотч, которым обматывают каждую трубу в 2-3 слоя

Затем их осторожно прикручивают к стенкам металлическими хомутами

Вакуумирование системы воздухообмена

Чтобы провести вакуумирование, к штуцеру присоединяют вакуумный насос, который очистит систему от воздуха. Насос должен работать не меньше получаса.

Заполняем фреоном

Перед заполнением системы фреоном на жидкостном вентиле приоткрывают клапан, после чего запускается хладагент. Когда процедура будет окончена, от сервисного порта откручивают шланг. При этом открутить его надо максимально быстро, чтобы из системы не испарился фреон.

установка кондиционера своими руками в квартиру

Мощность кондиционера

Мощность — это самый важный параметр прибора. Можно выделить три направления, которые указываются производителем. Это мощность охлаждения, нагрева и потребляемая мощность.

Мощность охлаждения (Холодопроизводительность)

Мощность охлаждения — самая важная характеристика, которая выражается в кВт либо BTU. Если с мощностью в кВт все понятно, то BTU — это британская тепловая единица. Именно в них ранее и измерялась мощность кондиционера.
От мощности прибора зависит площадь, которую он сможет охладить в нормальном рабочем режиме. Под нормальным режимом подразумевается работа прибора, без постоянных высоких нагрузок на компрессор, которые возникают в следствии не правильно рассчитанной мощности прибора и величины помещения.
Таким образом, если поставить сплит-систему, рассчитанную на охлаждение комнату из 20 квадратных метров, в комнату размером в 30 квадраных метров, то из-за нехватки мощности прибор будет всегда работать на повышенных нагрузках, что бы обеспечить выставленную температуру, что приводит к быстрому износу запчастей, и как следствие, скорейшем выходе прибора из строя.

При самостоятельно расчете мощности кондиционера для помещения, следует рассчитывать что 1 кВт (3412 BTU/h) холодопроизводительности кондиционера способен обеспечить 10 м. кв. площади помещения со стандартной высотой до потолка (2,5-3 м.). Таким образом6 для помещения, размером в 25 кв.м — необходимая мощность 2.5 кВт (примерно 9000 BTU).

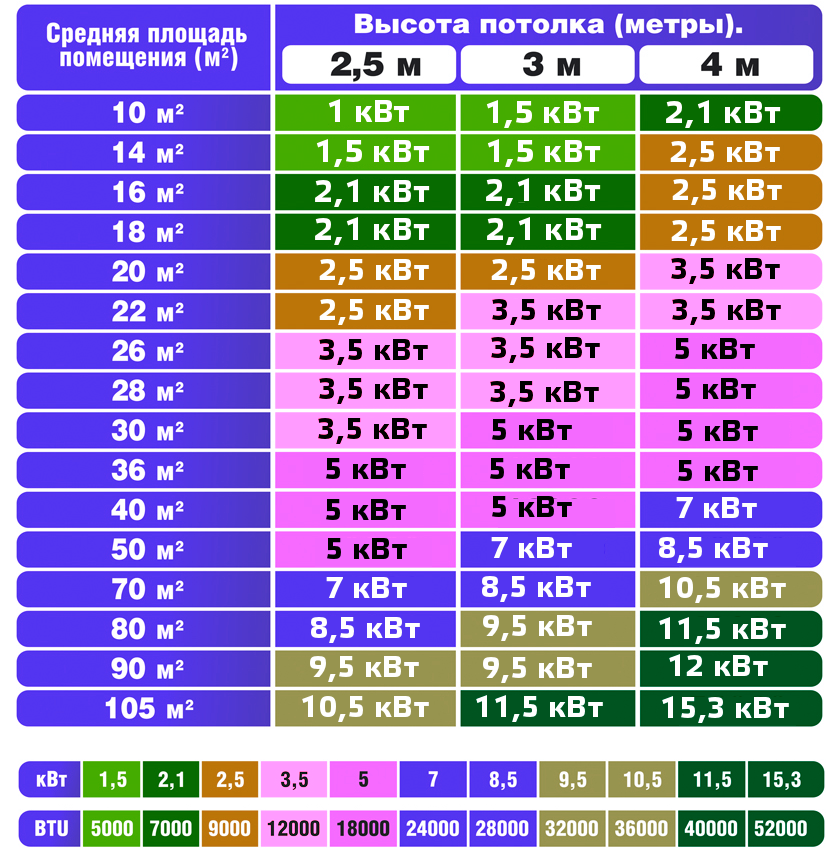

Так-же, для самостоятельного расчета можности кондиционера Вы можете воспользоваться данной таблицей:

установка кондиционера своими руками в квартиру
Расчет мощности кондиционера

Мощность обогрева (Теплопроизводительность)

Мощность обогрева — аналогичная характеристика холодпроизводительности. Измеряется и рассчитывается она полностью аналогичным образом, но только для тех устройств, которые имеют такую функцию. Сегодня это большинство бытовых сплит-систем, но встречаются и те модели, которые не поддерживают функцию обогрева.

Мощность электропотребления

Данный параметр не редко путают с холодпроизводительностью или теплопроизводительностью, посколько он так-же измеряется в кВт. Но это немного другое.
Мощность электропотребления кондиционера — это характеристика, которая выражает количество потребляемой электроэнергии прибора. Она так-же может быть различной (минимальная, максимальная, номинальная) — и как правило, в несколько раз ниже мощность охлаждения. Таким образом, при мощности охлаждения в 2.5 кВт — кондиционер потребляет примерно 0.8 кВт — меньше чем утюг, электрочайник и многие другие бытовые электроприборы.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Простые схемы измерителей esr оксидных конденсаторов
прибор для проверки конденсаторов своими руками
установка кондиционера своими руками в квартиру
