Почему-то сложилось такое устойчивое представление о конструкции дачного душа:

бойлер своими руками из газового баллона

Рис. 1. Схема не самая удачная

В бак набирается каким-либо образом вода, вся конструкция прогревается на солнце (некоторые умельцы монтируют в бак ТЭН) и потом идет отбор нагретой воды через нижний отвод (а как еще?). При этом сначала сливается самая холодная вода из нижнего слоя, а потом уже доходит черед и до горячей. Есть конструкции на разного вида поплавках, к которым прикрепляется водозаборный шланг.

Кроме вышеуказанных, есть и еще недостатки: — необходимость пополнения воды по мере расхода; — необходимость слежения за тем, чтобы ТЭН (если есть) был погружен в воду; — напор воды определяется высотой установки бака. К достоинствам можно отнести невысокую стоимость и простоту в изготовлении.

Как сделать змеевик?

Змеевик является важной деталью устройства. За его основу можно взять металлическую или металлопластиковую трубу с небольшим диаметром. Как правило, используются медь или латунь, так как они отличаются высоким уровнем теплоотдачи

Диаметр змеевика изготовитель может выбрать по своему усмотрению. Главное условие состоит в том, чтобы его соприкосновение с водой было максимальным

Как правило, используются медь или латунь, так как они отличаются высоким уровнем теплоотдачи. Диаметр змеевика изготовитель может выбрать по своему усмотрению. Главное условие состоит в том, чтобы его соприкосновение с водой было максимальным.

Змеевидная трубка накручивается по спирали на оправку в форме цилиндра. С этой целью применяется бревно или труба с большим диметром. При наматывании змеевика необходимо следить за витками. Они не должны касаться друг друга.

Не делайте навивку тугой, так как снять змеевик с оправки будет очень сложно.

Количество витков на змеевике находится в прямой зависимости от объема и высоты бака. Как правило, на каждые 10 л используется 1,5 кВт тепловой мощности змеевика.

Основные виды поломок

Современные производители научились создавать отличную водонагревательную технику класса люкс. Для эффективной эксплуатации она использует газ, редко выходит из строя. Однако даже самые лучшие газовые нагреватели не могут избежать поломок. В перечень неизбежных неисправностей входят:

  • протечки воды;
  • плохой нагрев жидкости;
  • разрядка питающих элементов;
  • слабый напор воды;
  • отсутствие газа.

Ремонт некоторых неисправностей владельцы газовых бойлеров могут провести самостоятельно. Поменять батарейки в питающем устройстве под силу любому человеку. Несложно также устранить слабый напор воды — возможно просто образовалась излишняя накипь в теплообменнике. Для ее удаления следует снять теплообменник и тщательно промыть. Для этих целей также можно использовать специальные жидкости для удаления накипи.

Самостоятельно несложно решить проблему плохого нагрева воды. Главной причиной такой неисправности нередко является загрязнение теплообменника сажей. Устранение этой проблемы заключено в снятии упомянутого элемента и удалении налета. При появлении более значительных неисправностей следует обращаться к профессионалам.

Принцип работы бойлера косвенного нагрева

Этот вариант идеально подходит для многоквартирного дома, но использовать его можно без лишних затрат только в период отопительного сезона. Для периода, когда центральное отопление отключено, в нем можно предусмотреть электрический ТЭН . В этом случае придется больше заплатить за электроэнергию, но включать нагрев можно по мере необходимости.

Принципиальная схема работы водонагревателя косвенного нагрева

Такую же систему можно устроить и в частном доме, если в нем установлено автономное отопление от котла.

Конструкция и материалы

Бойлер этого вида состоит из емкости , которая может иметь любой объем . Ее лучше изготовить из нержавеющего материала, так он прослужит более долгий срок, и подогретая вода будет всегда чистой. Для емкости бойлера обычно используют бочку, новый газовый баллон или же делают бак на заказ.

  • В середине емкости устанавливается труба, скрученная в виде змеевика, по ней и будет циркулировать теплоноситель. В качестве трубы хорошо использовать медь или латунь – металлы с хорошей теплоотдачей. Впрочем, как вариант, возможно, выбрать для этой цели и металлопластиковую трубу маленького диаметра.
  • Чтобы изготовить аккуратный змеевик, длинную трубку (порядка 15 метров) накручивают на другую трубу большего диаметра, на деревянное ровное бревно или на другой подходящий цилиндрический предмет.
  • Количество витков на змеевике зависит от формы и высоты емкости , но чем длиннее труба, закрученная в змеевик, тем быстрее можно будет получить подогретую воду.
  • Концы трубы выводятся из бака в разных местах. Сверху емкости располагают патрубок, в который будет попадать теплоноситель из системы отопления. Пройдя через змеевик, он возвратиться в отопительный контур через другой патрубок, расположенный в нижней части бака.
  • В баке устраивается два отверстия: для заполнения его холодной водой и для забора подогретой. Первое устраивается снизу бака, а второе сверху, откуда горячая вода разводится в нужные точки: душ или кухонный кран.

Схема-чертеж подключения бойлера косвенного нагрева

На схемах хорошо можно рассмотреть подключение и циркуляцию воды и теплоносителя системы отопления.

Другим вариантом может стать бойлер того же типа, но без змеевика. Для него понадобится две емкости — большого и компактного размера. Маленькая емкость устанавливается в середине большого бака, она и будет исполнять роль теплообменника. Теплоноситель не будет циркулировать по трубкам – он проходит через внутреннюю компактную емкость . Принципы работы и проведения труб для циркуляции подогреваемой воды идентичны первому варианту.

Нужно сказать, что принцип устройства такого прибора достаточно прост, поэтому , опираясь на него, можно изобрести и свою конструкцию водонагреватель косвенного типа.

При желании можно оснастить бойлер ТЭНом

В данных вариантах бойлера возможно также использование электрического ТЭНа , который встраивается в емкость снизу. Поэтому лучше, если бойлер будет подвешен на стену с помощью кронштейнов. Также можно установить корпус на высокие ножки, которые несложно сделать из уголка или арматуры. ТЭН, по сути, является тем же кипятильником, только нужно правильно подобрать его мощность — она будет зависеть от объема бойлера.Этот нагревательный элемент можно приобрести в специализированном магазине.

Схема бойлера косвенного нагрева с ТЭНом

Сооружение основания

Основание под печку Бубафоня закладывается таким образом:

  1. Первым делом выкапывается квадратная яма. Ее примерные размеры – 150х150 см, при глубине 20-30 см.
  2. Дно траншеи засыпается подушкой из щебня и заливается раствором бетона. Для выравнивания его поверхности пригодится мастерок. Когда залитый участок схватится, необходимо проверить горизонтальность его поверхности при помощи строительного уровня. Если нужно, проводится дополнительная корректировка.
  3. Поверх полностью высохшей бетонной подставки укладывается огнеупорный кирпич в несколько рядов. Обычно достаточно 2-3 слоев.

Виды водонагревателей

бойлер своими руками из газового баллонаВодонагреватель газовый Electrolux GWH 265

Популярные модели газовых водонагревателей, которые можно сделать своими руками, помогут подобрать идеальный вариант для конкретных целей. В настоящее время такие конструкции могут быть нескольких видов:

  • солнечные;
  • водные;
  • электрические;
  • газовые.

Последний вариант нагревательных приспособлений пользуется у потребителей наибольшим успехом. Он представляет собой бойлер, работающий от газовой плиты. Такие конструкции гарантируют своим владельцам бесперебойную подачу воды, экономичность и долговечность эксплуатации.

Хороший нагреватель из газовой плиты совсем несложно сделать своими руками. Для его создания требуется некоторое количество полезных навыков и инструментов. Кроме таких устройств, многие мастера делают отличные водонагреватели из газовых баллонов. В конструкцию данных моделей стандартно входит ТЭН, регулятор, гайка и некоторые дополнительные элементы.

Популярные статьи  Удельное сопротивление алюминия

Самодельный баллонный нагреватель в данных случаях является стационарной емкостью для нагрева и хранения воды. Работают устройства на электричестве. Единственным их минусом является ограниченное количество нагреваемой жидкости. Поэтому многие владельцы частных домостроений предпочитают изготавливать газовый водонагреватель своими руками из плиты.

Выбираем бак для бойлера

бойлер своими руками из газового баллонаОбъем накопительной емкости водонагревателя следует рассчитывать исходя из суточного потребления горячей воды в доме. В том случае, если в квартире или в доме проживает несколько человек, то будет достаточно бака в 100 литров. А для семьи в 4-5 человек следует выбирать уже емкость объемом в 200-300 литров.

Используемый бак должен изготавливаться из сплава алюминия, нержавеющей стали или другого металла, который отличается устойчивостью к коррозии. Можно использовать крупноразмерный газовый баллон, стенки которого дополнительно очищаются и грунтуются. Если же не прогрунтовать стенки баллона, то горячая вода может иметь неприятный запах газа.

В выбранном баке необходимо просверлить пять отверстий. Два снизу для входной трубы и аварийного слива, два сбоку для установки змеевика и одно отверстие для отбора воды сверху. В том случае, если планируется использовать такой бойлер вне отопительного сезона необходимо также выполнить отверстия для установки электрического теплонагревательного элемента. Для ТЭНа высверливают одно или же два отверстия снизу. В выполненные отверстия устанавливают шаровые краны или запорные элементы, после чего проверяется герметичность накопительной емкости.

Толщина блинов

Эта величина находится в обратной пропорциональности к внутреннему диаметру D. Необходимо добиться оптимального нажима поршня на топливную закладку. Если давление будет недостаточным, это приведет к снижению коэффициента обратного действия. Как результат, может случится обратное возгорание топки с дальнейшим выходом дыма через трубу. Если же поршень будет очень тяжелым, это заметно уменьшит необходимую для качественного горения воздушную прослойку: в результате пламя затухнет.

Соотношения между внутренним диаметром и толщиной блинов примерно такие:

  • 30 см – 6-10 мм.
  • 40 см – 6-8 мм.
  • 60 см – 4-6 мм.
  • 80 см – 2,5-4 мм.

Электрический косвенный нагреватель

Использование ТЭНа не относится к косвенным способам нагрева, поскольку присутствует прямой контакт воды с первичным источником тепла. Исключение составляет индукционный водонагреватель. Жидкость получает энергию как бы виртуально, не касаясь внутреннего термоэлемента. Собственно, его вообще нет в конструкции.

Проточный водонагреватель своими руками делается по принципу индукционных варочных поверхностей. Только вместо кастрюли с водой, нагревается металлическая труба.

Главное преимущество системы в том, что нагрев происходит не за счет прямого теплового контакта с источником электрической энергии, а с помощью вихревых токов. Потери на коэффициент теплопередачи минимальны, КПД стремится к 100%. При этом, нагревается как металлическая труба, так и непосредственно жидкость (если она достаточно теплопроводна). Кроме того, проточные индукционные нагреватели существенно безопаснее бойлеров с традиционным электрическим нагревателем: нет контакта воды с подключенным к электросети элементом.

Недостаток очевиден: для нагрева требуется подключение к электропитанию. То есть, вариант косвенного нагрева с помощью дровяного (газового) котла не работает. Помещение должно быть электрифицировано.

Процесс изготовления бойлера косвенного нагрева своими руками.

Собственноручное изготовление бойлера косвенного нагрева происходит в несколько этапов:

1. Изготовление бака.

Для бака вам потребуется емкость, изготовленная из материалов, наиболее устойчивых к воздействию влаги. К таким материалам относятся: сплав алюминия, пластик и нержавеющая сталь. Обычная сталь также может использоваться, но только при специальной обработке.

Чаще всего в качестве бака используют газовые баллоны.

К слову, в случае, если раньше в баллоне находился газ, то при использовании его в качестве бака бойлера, первые пару недель после запуска последнего в работу в воде может присутствовать специфический запах.

2.

Установка змеевика.

В качестве змеевика для бойлера обычно используются трубы маленького диаметра из металлопластика или металла. Здесь главное – обеспечить максимальную близость теплоносителя и воды.

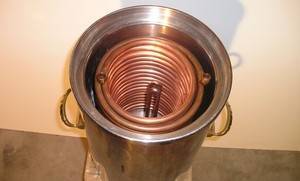

бойлер своими руками из газового баллона

Хорошей отправкой для получения змеевика нужного диаметра могут служить пластиковые или стальные трубы. Их крепление первоначально производится внутри емкости. Далее к концам трубопровода припаивается сантехническая арматура

В это время важно не забыть сразу же снабдить систему краном или распределительной арматурой, которую располагают в верхней третьей части емкости — для выполнения функции отбора нагретой воды

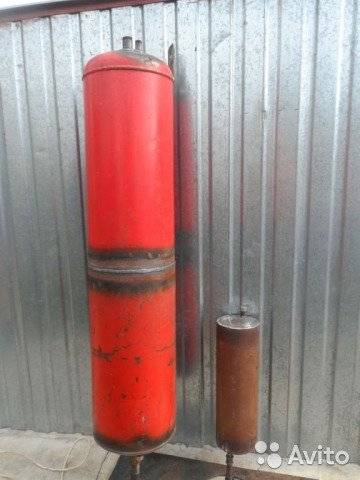

бойлер своими руками из газового баллона

3. Теплоизоляция.

Она нужна для увеличения КПД агрегата и максимального уменьшения тепловых потерь. Это обычно делается одним из способов:

  • для бака берется сразу две емкости разного диаметра, а образованное между ними пространство изолируется, это позволяет значительно увеличить производительные способности системы и параллельно уменьшить расход энергии;
  • весь периметр бака запенивают монтажной пеной или закрывают теплоизоляционным материалом (в качестве закрепления в этом варианте можно использовать проволочные стяжки или клей различных видов).

Важно!

Сделанные бойлеры косвенного нагрева своими руками имеют один недостаток – образование на змеевике отложений. Поэтому для качественного функционирования агрегата необходимо очищать спираль не реже 2-х раз в год.

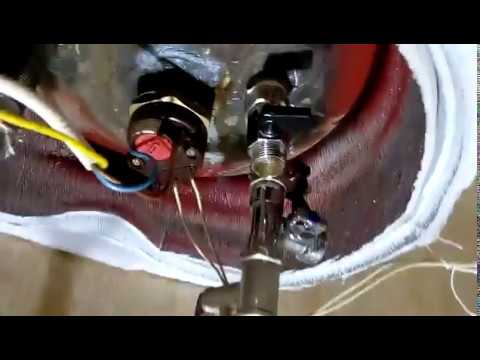

Бойлер косвенного нагрева своими руками видео

Котлы длительного горения с водяным контуром

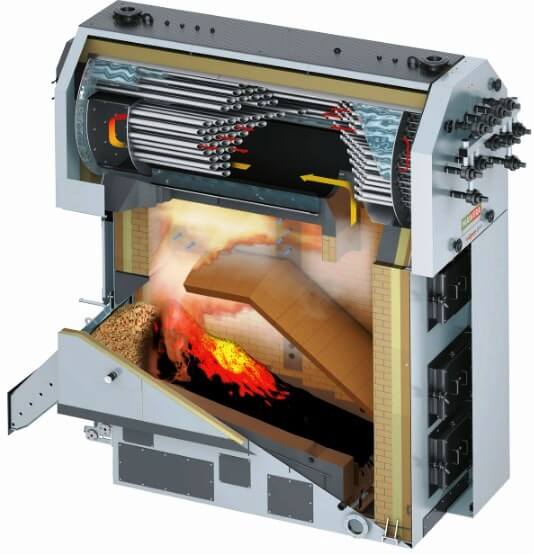

Устройства котлов длительного горения могут отличаться размерами, продолжительностью горения на 1-й закладке, числом контуров циркуляции теплоносителя, конструкционным строением, функциональностью автоматики или её отсутствие.

Метод сжигания дров в таком агрегате практически не меняется и базируется на принципе верхнего горения. Для этого через специальную подвижную трубу в зону горения подается воздух.

бойлер своими руками из газового баллона

Сама камера сгорания выполнена в форме водяной рубашки, в которой происходит нагрев воды для циркуляции в системе отопления. В дорогих котлах такая теплообменник чаще всего выполняется из чугуна, что даёт возможность стремительно нагревать воду и долго поддерживать рабочий температурный режим.

Дымовые газы выбрасываются в атмосферу через систему газоотвода. На трубе устанавливается заслонка, которой регулируют интенсивность процесса сгорания.

Таким образом, поддерживают температуру теплоносителя и тепловую мощность котла, при этом подключать электродутьевое устройство не требуется.

Делаем котел из старого газового баллона

Котел на дровах своими руками можно сделать, используя старый ненужный газовый баллон.

Также для данного устройства вам понадобится:

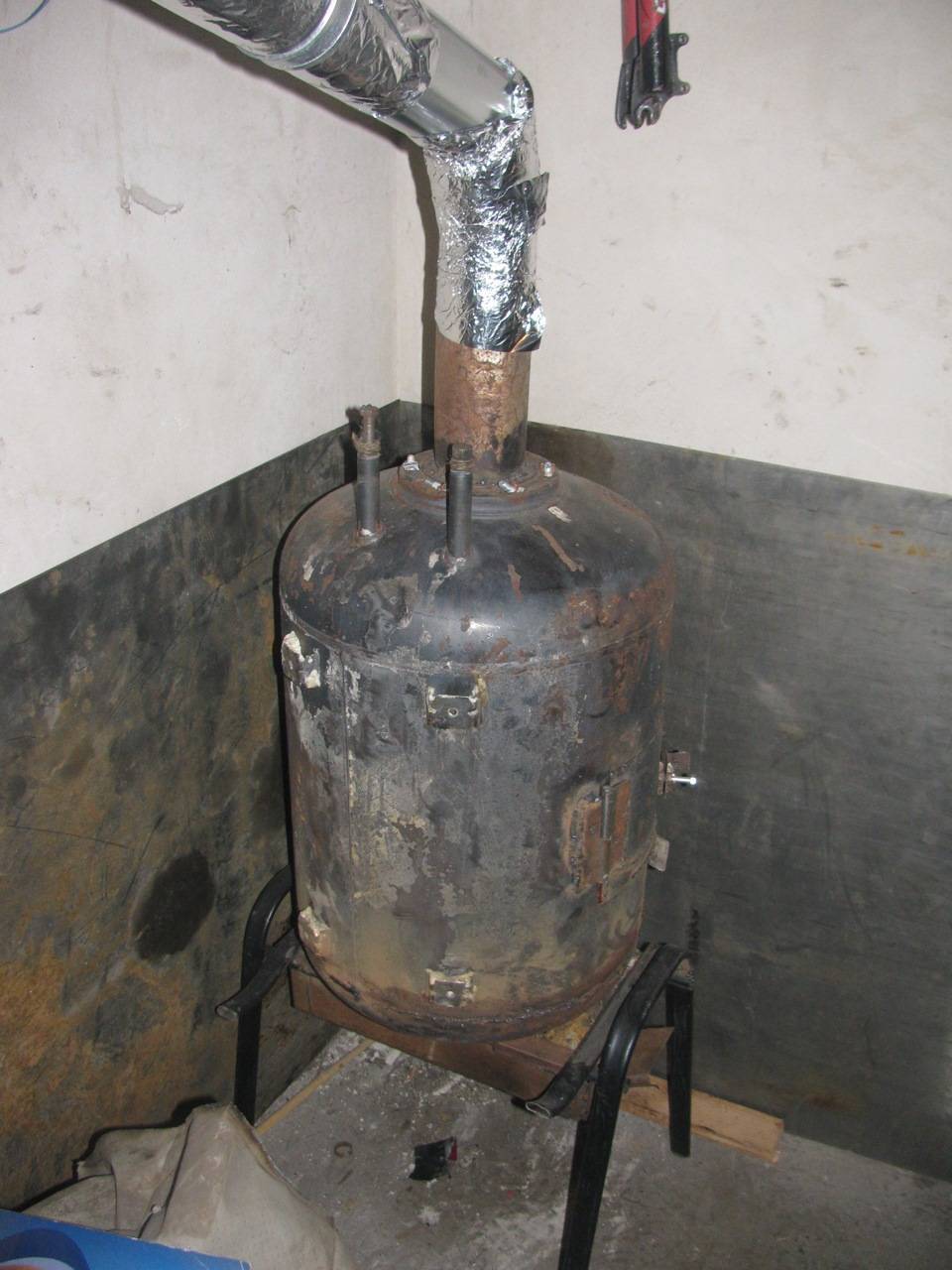

бойлер своими руками из газового баллона
Материалы для котла

  • металлические уголки;
  • небольшая решетка из металла;
  • чугунная дверца;
  • лист металла;
  • трубы для дымохода.

Пошаговая инструкция устройства для отопления загородного дома:

  • Из баллона необходимо удалить вентиль при помощи молотка.
  • После этого вырежьте в верхней части цилиндрической емкости отверстие под дверцу.
  • Из уголков сварите раму, на которую будут присоединяться дверцы. После этого прикрепите ее к баллону.
  • В раме и дверце просверлите отверстие для крепежных элементов, после чего нужно соединить два элемента.
  • Вырежьте отверстие в емкости под решетку. Оно должно находиться снизу будущего котла. После этого приварите к отверстию металлическую решетку.

    Схема котла из газового баллона

  • К вырезанному куску приварите четыре полосы металла, чтоб получить своеобразную коробку без крышки.
  • Полученный элемент герметично присоедините к днищу котла при помощи сварочного аппарата. Этот ящик будет исполнять роль зольника.
  • Приварите к нижней части котла ножки, чтоб он устойчиво стоял на основании.
  • В верхней части агрегата сделайте отверстие под дымоотвод и присоедините дымоотводную трубу.

Данный самодельный отопительный прибор нужно устанавливать в отдельном помещении дома, что соответствует пожарным и строительным нормам.

Порядок изготовления бойлера

Чтобы сделать самодельный накопительный бойлер для нагрева воды понадобиться:

  • Устанавливаем емкость, которая предоставит нужный объем горячего водоснабжения.
  • Помещаем изготовленный змеевик своими руками из металлической трубы. Желательно из нержавеющей стали.
  • Оборачиваем бак слоем теплоизоляционного материала.
  • С помощью шланга и фитингов запитываем змеевик от отопления частного дома.
  • Таким же образом осуществляем монтаж подачи холодного водоснабжения, предварительно установив аварийный вентиль.
  • Монтируем обратный шланг с горячим водоснабжением к внутридомовой разводке.

Из чего и как сделать бак

Резервуар для содержания горячей воды можно изготовить собственноручно. Идеально подобрать бочку из нержавейки, также подойдут неиспользуемые баки из пластика или металла. Объем планируется, исходя из нужного количества горячей воды. В процессе создания конструкции понадобиться резак и сварочный аппарат.

Популярные статьи  Реле контроля напряжения 3-фазное

Без базовых навыков электросварки и знаний принципов работы резаком изготовление бака для бойлера запрещается.

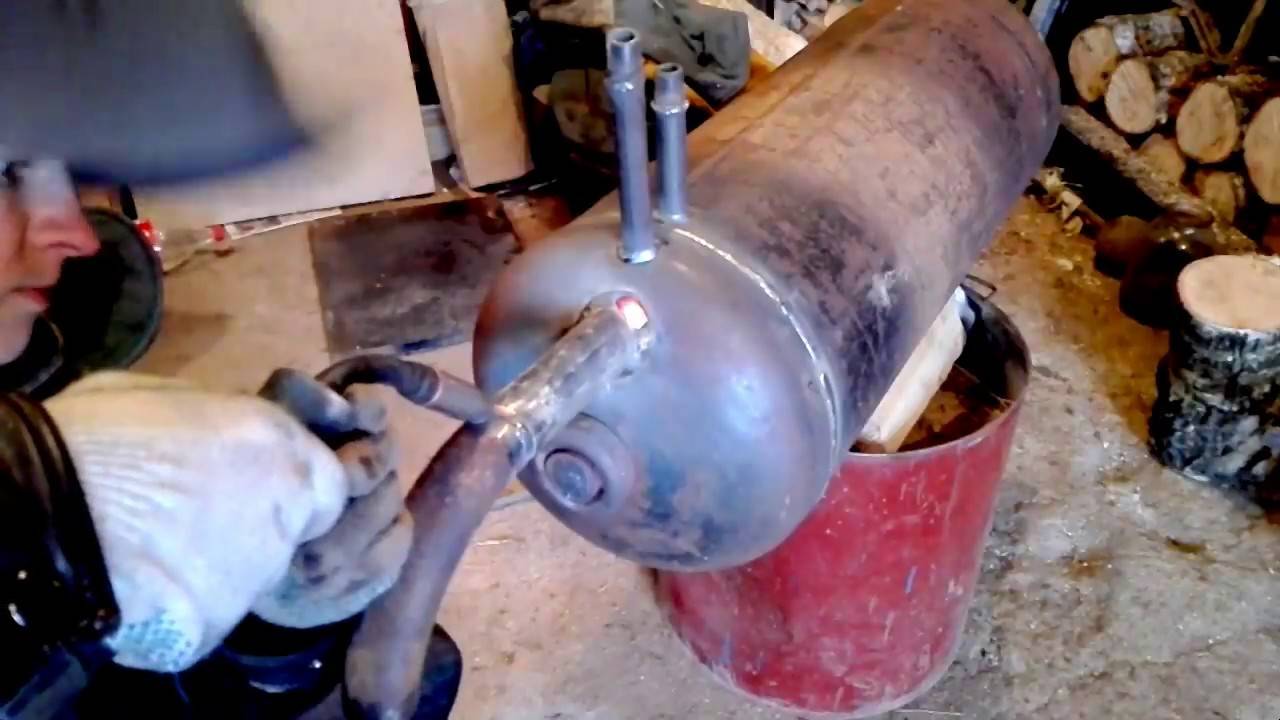

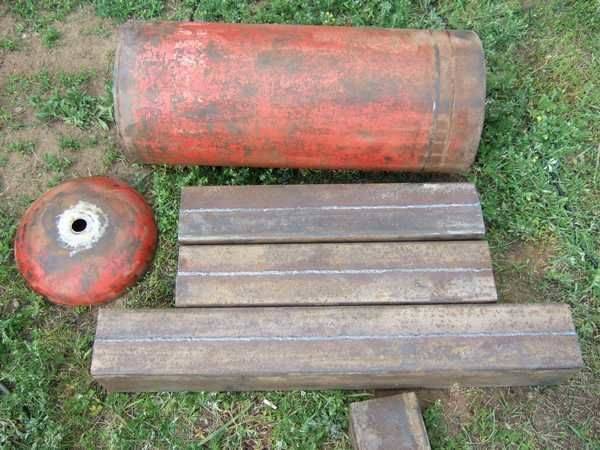

Изготавливаем бойлер из газового баллона своими руками. Использованный баллон необходимо поделить на две части и тщательно промыть промышленными веществами. Затем обрабатываем внутреннюю часть изделия слоем грунтовой краски.

В емкости проделываются отверстия: для подключения шланга холодного водоснабжения, отвода уже прогретой воды и два отверстия для монтирования змеевика. Подключение к автономному отоплению работоспособно в холодный сезон.

Теплоизоляция

В связи с тем, что водонагреватель своими руками разогревает воду до невысоких температур, рекомендуется обернуть бак теплоизолятором. Работы по утеплению внешних стенок сосуда осуществляют до финальной сборки конструкции. При отсутствии специальных материалов, для этого используют монтажную пену. Чтобы увеличить коэффициент полезного действия теплоизолятор покрывают слоем гидроизоляцией. Теплоизоляцию можно сделать из емкости большего диаметра, чем бак.

Изготовление змеевика

Позаботимся о создании конструкции змеевого устройства, чтобы сделать бойлер своими руками. Труба для приготовления устройства, должна обладать повышенным уровнем теплоемкости. Поэтому чаще всего змеевик создают из нержавеющих или металлических труб. Внутри бака их располагают в центре конструкции или вдоль стенок резервуара для воды.

Диаметр трубы и число витков, используемых для змеевика, зависят от объема бака.

В частности, промышленные водонагреватели оборудуются стальными трубами диаметром от 63 мм и выше. Для меньшего потребления понадобятся заготовки узких диаметров. Размеры змеевика положительно сказываются на скорости приготовления горячего водоснабжения. Однако такой принцип не стоит использовать для небольших емкостей, так как уменьшится количество нагреваемой воды в резервуаре. Змеевик нуждается в регулярном обслуживании и чистке от всяческих накоплений, которые возникают в процессе использования прибора косвенного нагрева.

Сборка и подключение конструкции

  1. В баке для воды проделываются три отверстия под резьбу диаметром ¾″. Привариваем штуцера к стенкам резервуара и вкручиваем в каждый из них по вентилю. Первый кран отвечает за подачу, второй – забор горячего водоснабжения, третий предназначен для регулирования давления внутри емкости и слива воды в период неиспользования нагревателя.
  2. Вставляем в бак готовый змеевик. На концах устройства просверливаются отверстия в стенках резервуара. И подключается разводка для подключения к системе отопления по принципу вентилей. Внутри емкости можно закрепить змеевик на сварку, но не сильно, чтобы в дальнейшем его можно было демонтировать.
  3. Проводим работы по герметичности змеевика. Каждый изгиб и стык тщательно обрабатывается специальным раствором. Проверяем целостность системы с помощью компрессора.
  4. Заканчиваем визуальное оформление конструкции. Бойлер своими руками может быть выкрашен в любой цвет. К прибору крепятся ручки. Устанавливается крышка с защелками в открытой части резервуара.
  5. Проводим утеплительные процедуры. Монтируем слой теплоизолятора.
  6. Остается установить бойлер своими руками. Как следствие осуществляем подключение холодного водоснабжения. Проверяем, как работает бойлер.

Как сделать змеевик для бойлера своими руками

Схема змеевика для бойлера.

После того как корпус нашего бойлера готов, приступаем к организации змеевика своими руками. Нам понадобятся металлические и металлопластиковые трубки небольшого диаметра. Строительство змеевика должно обеспечить нам надежный контакт нагреваемой воды с бойлером. В случаем если необходим змеевик конкретного диаметра можно использовать пластиковые или стальные трубы с нужным нам диаметром. С одного края оправки крепим трубку. Другую часть расправляем, плавно вращая стержень. При этом необходимо следить за плотностью витков трубы. В противном случае нам будет трудно снять трубку с оправки. С двух сторон трубки необходимо припаять соединительные детали (фитинги).

К стенкам баллона привариваем втулки с резьбой (штуцера). Крепим наш змеевик с помощью соединительных элементов. Необходимо проверить, насколько герметична наша трубка. Смачиваем наш змеевик мыльной водой. Один конец трубки зажимаем, а в другой подаем воздух из компрессора. Если есть необходимость, трубку нужно пропаять. Чтобы повесить наш бойлер на стену, нужно приварить стальные уголки и сделать петельки. Существуют специальные крепежи для водонагревателей. Все работы выполняются с помощью электро- или газосварки.

Экономный водонагреватель своими руками

Постоянное повышение тарифов на электроэнергию заставляет переходить в режим экономии многих потребителей. Неплохой вариант — накопительный бойлер своими руками, работающий на солнечной энергии.

Для его изготовления потребуется:

  • накопительный резервуар большого объема (100-200 литров);
  • пвх трубы и шланги для подачи воды;
  • крепежные элементы.

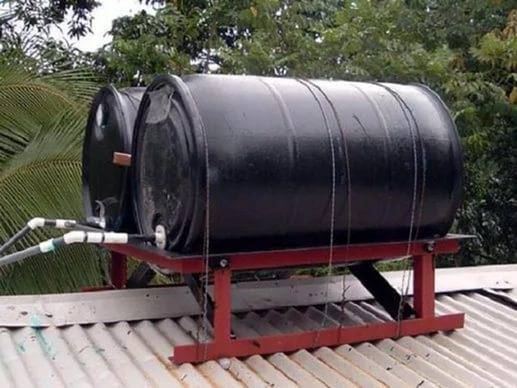

бойлер своими руками из газового баллона

Инструкция, как сделать экономный бойлер для дачного участка:

  • в накопительной бочке проделываются отверстия для патрубков;
  • к ним подсоединяются шланги;
  • емкостный бак устанавливается в защищенном от ветра солнечном месте;
  • организуется подача воды (это может быть шланг, подключаемый к водопроводу);
  • делается вывод на кран или летний душ.

бойлер своими руками из газового баллона

Под действием солнечных лучей вода в бочке нагревается, и ее можно использовать для своих нужд. Это практичный вариант для организации летнего душа на своем садовом участке. Зачастую такие бочки устанавливают прямо на крыше различных построек. Чтобы по максимуму использовать естественную энергию и добиться максимальной эффективности от такого устройства, рядом с резервуаром, в котором находится вода, размещаются светоотражающие элементы (например, остатки фольгированной подложки для ламината), либо сам бак краситься в темный цвет.

При желании, водонагреватель своими руками сделать может любой. Главное, заранее продумать конструктивные особенности оборудования, подобрать подходящие материалы и обезопасить систему нагрева воды.

Нагреватель типа бойлер

Материалы:

  1. Ёмкость для корпуса бойлера (газовый баллон).
  2. Гайка (32 мм).
  3. 2 обрезка металлической трубы, диаметром ½ дюйма (около 15 см).
  4. Электрический ТЭН и терморегулятор.
  5. Пакля или специальная смазка для изоляции нагревательного элемента.
  6. Крепления для бойлера на стену.
  7. Теплоизолирующая подложка под ламинат.
  8. Пластиковые трубы для подводки воды.
  9. Провода и клеммы для электропроводки.

Инструменты:

  1. Сварочный аппарат.
  2. Лерка для нарезания резьбы.
  3. Дрель и сверла по металлу.
  4. Отвертки.
  5. Газовые ключи.
  6. Отвертка-тестер.

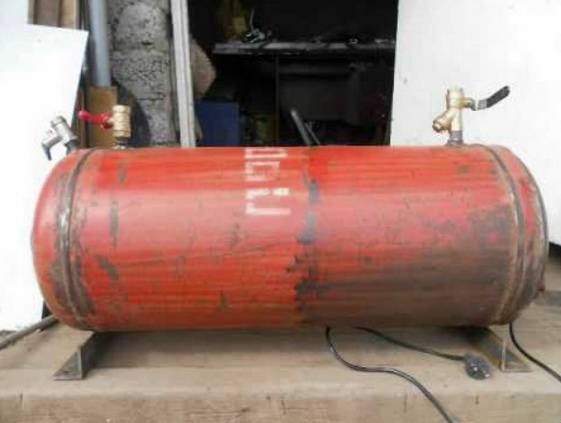

В качестве емкости под бак бойлера идеальным вариантом может стать большой газовый баллон со снятым вентилем на 50 л. Бывшие в употреблении баллоны использовать не рекомендуется, иначе вода, прошедшая через такой бойлер, сконструированный самостоятельно, будет иметь устойчивый запах газа.

От него можно избавиться, разрезав емкость пополам, тщательно промыв и ошкурив поверхность, а затем нанеся на нее слой нитрогрунтовки и снова сварив конструкцию. Но гораздо проще обратиться в службу, занимающуюся заправкой и распространением газовых баллонов, и приобрести там новую, еще не использованную емкость. Там же вы, кстати, сможете купить баллон без крана, и необходимость в его самостоятельном снятии отпадет.

Как выбрать газовую колонку

Покупка проточных водонагревателей производится с учетом потребностей пользователя – объема потребляемой горячей воды, состава семьи, количества точек водозабора. Правильный выбор обеспечит комфорт в применении техники и значительно продлит срок ее службы

При изучении нашего официального сайта газовых колонок мы рекомендуем обращать внимание на такие критерии:

  • Производительность – малолитражные модели до 13 л/мин подходят для установки в квартиры, более производительные варианты будут идеальными для частных домов или небольших коммерческих учреждений (к примеру, бара или кафе).
  • Точки водозабора – если предполагается использовать горячую воду только для мойки посуды на кухне, достаточно подобрать модель, рассчитанную на одну водозаборную точку. Для использования душа или ванны лучше отдавать предпочтение нагревателям на несколько точек.
  • Тип розжига – может быть автоматическим, с подогревом воды при открытии крана, или на пьезоэлементах, требующих предварительного нажатия кнопки.

Кроме того, газовые колонки на нашем официальном сайте могут иметь электронное или механическое управление, различаться по габаритам и наличию дополнительных функций. Учет этих характеристик поможет подобрать оптимальное решение именно для вашего помещения.

Видео на тему

В статье речь пойдет о том, как своими руками можно изготовить электрический котел, который можно подключать к обычной водяной системе отопления вместо газового котла. Процесс его изготовления довольно прост, а экономичность зависит уже от того, насколько качественно утеплен дом. В качестве нагревательного элемента автор использовал ТЭНы. Единственное, в чем может быть некоторый недостаток такой конструкции – безопасность, так как дешевые ТЭНы могут пробивать на корпус и в итоге батарея может биться током. Но эту проблему можно легко решить, к примеру, можно сделать заземление или оснастить систему специальным датчиком, который бы отключал электроток при пробивании на корпус.

Популярные статьи  Как от розетки подключить выключатель

Материалы и инструменты для изготовления электрического котла: – сварочный аппарат (лучше всего подойдет инверторного типа);– электроды (самые востребованные – 3 мм);– большая болгарка с диском на 230;– маленькая болгарка с диском на 125;– диски по металлу размером 230*3, 125*1,5, а также шлифовальный диск на 125;– рулетка, маркер, мел и прочая мелочь;– молоток.

Из материалов понадобится:

– труба длиной 65 см и диаметром 120 мм, ее толщина должна быть не менее 3 мм;– два металлических сгона диаметром 1.25 дюйма;– три металлических сгона диаметром 0.5 дюймов;– толстотелая стальная пластина размерами не менее чем 120*120 мм;– для герметизации резьбовых соединений понадобится фум лента;– ну и ТЭНы, у автора их два штуки, это на 1.5 и на 0.9 кВт.

Процесс изготовления электрического котла:

Шаг первый. Свариваем котелВ первую очередь нужно сделать теплообменник, в качестве материала для этих целей автор использовал кусок стальной трубы. В нужных местах с помощью электросварки были прожжены отверстия, если есть автоген, то конечно с помощью него это сделать куда проще. Отверстия должны совпадать с выходами на батарее.

Образованные отверстия нужно тщательно обстучать молотком, чтобы убрать шлак. Далее эти места шлифуются с помощью шлифовального диска.

Помимо этого внизу котла приваривается сгон на 0.5 дюйма, он нужен для слива воды. Еще один сгон также на 0.5 дюйма нужен для установки дополнительной ТЭНы. Ну и еще один сгон нужен для подключения расширительного бачка, так как вода имеет свойство расширяться.

Шаг второй. Установка ТЭНовОсновной ТЭН устанавливается в нижней части котла, для этих целей сверлятся отверстия соответствующего диаметра. Автор для этих целей использовал сварку, то есть отверстия были прожжены, а затем доработаны напильником.

После установки ТЭНа перед фиксацией гайками нужно обязательно установить уплотнители, иначе теплообменник будет течь. Для этих целей подойдут куски камер от велосипеда, сверху все прижимается широкими шайбами. Второй ТЭН устанавливается вверху, у автора его длина составила около 50 см, он с терморегулятором.

Шаг третий. Монтаж котлаВсе самое сложное уже позади, теперь нужно лишь установить котел и подключить к электросети. Перед тем как подсоединять котел, на резьбовые соединения нужно намотать фум ленту, иначе здесь будут протекания. Всего нужно сделать порядка 10-ти оборотов. Ну а далее котел подключается по задуманной схеме, то есть обратная труба к обратной, а подающая к подающей. Все это соединяется муфтами и затем окончательно хорошо фиксируется с помощью контргаек.

На сгон можно установить заглушку или кран.

Испытания устройства превзошли все ожидания. При включении обеих ТЭНов температура воды поднялась до 76 С градусов. Через пару часов в доме стало невыносимо жарко и верхнюю ТЭНу пришлось отключить.

По словам автора, при температуре не ниже -10 работает только нижний ТЭН, при этом в квартире достаточно тепло и температура не опускается ниже 22 градусов.

После покраски конструкция стала довольно симпатичной, но главное ее преимущество – эффективность, компактность и экономичность.

Бойлер косвенного нагрева своими руками (видео)

Организовать бойлер с косвенным нагревом самостоятельно легко и при этом сэкономить на затратах. Наличие горячей воды на дачном участке, в своем доме или в загородном доме даст возможность чувствовать себя комфортно. Быстрое подорожание на тарифы потребления электричества вынуждает людей создавать боле дешевые альтернативы устройства. Множество людей выполняют конструирование самостоятельно и создают этим самым комфорт с минимальными затратами.

Особенности печки длительного горения

Первым делом нужно понять, что происходит во время горения дров. Для появления пламени температуру древесины нужно довести примерно до +150 градусов, используя для этого внешний источник нагревания. Обычно для этого хватает зажженного от обычной спички куска бумаги. После этого начинается процесс медленного обугливания материала, которое после достижения отметки +250 градусов переходит в распад на простые химические элементы. В состав дыма белого цвета, который появляется при розжиге пламени, входит газ и водяной пар: их источает нагретая древесина. Воспламенение выделяющихся газообразных компонентов наблюдается при достижении нагревания в +300 градусов: в результате этого термохимическая реакция значительно убыстряется.

Распад органического вещества на простые элементы называется пиролизом. Практика показывает, что во время сгорания древесины часть заложенного в нее энергетического потенциала остается не использованным. Это выражается в значительном количестве отходов, остающихся после угасания пламени. В пиролизных печах топливо используется гораздо эффективнее, что достигается отдельным сжиганием выделяющихся во время горения топлива газов. При этом скорость тления самой древесины очень небольшая, что способствует увеличению продолжительности работы печи на одной закладке. Печь Бубафоня, которая является разновидностью пиролизного обогревателя, гарантирует практически полное сгорание всего топлива.

Как сделать конструкцию своими руками

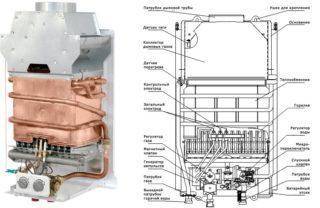

бойлер своими руками из газового баллонаВнутреннее строение газового водонагревателя

Проточная газовая колонка своими руками изготавливается довольно просто. Для выполнения такой конструкции под рукой нужно иметь:

  • газовую плиту;
  • латунные или медные трубки диаметром порядка 10 м;
  • пару отрезков резиновых шлангов.

Газовый водонагреватель своими руками такого формата создается очень быстро. Однако при монтаже устройств не следует забывать о технике безопасности. Сборка заключается в изготовлении спирали из медной и латунной трубок. Далее, на концы этой спирали одеваются резиновые шланги. Один конец закрепляется непосредственно над мойкой. Из него в процессе эксплуатации поставляется горячая вода. Другой — надежно соединяется с краном водопровода. Он должен обеспечить бесперебойную поставку воды.

Водонагревательный элемент или спираль закрепляется непосредственно над газовой плитой. Для проверки эффективности работы такого устройства следует предварительно пустить по системе холодную воду. Лишь после этого можно беспрепятственно зажечь газ.

Газовая колонка своими руками или газовый водонагреватель от баллона – отличный вариант приборов для дач и приусадебных участков. Однако их не рекомендуется использовать в квартирах, коттеджах и виллах. В подобных домостроениях отопление и водоснабжение лучше осуществлять с помощью приборов, созданных надежными производителями. Выбирать устройства для нагрева воды следует с учетом способов монтажа, вида креплений и способов подключений.

Теплоизоляция

Чтобы потеря тепла была минимальной, бак следует укутать слоем теплоизоляции.

С этой целью применяют:

  • строительную пену;
  • изолон;
  • пенополиуретан;
  • пеноплен;
  • минеральную вату.

Некоторые умельцы используют подложку под ламинат на основе фольги. Водонагреватель обертывается в этом случае, как термос. Утеплитель крепится посредством проволоки, клея или полосовых стяжек. Советуем произвести утепление всего корпуса.

Обшивка обеспечит не только длительное сохранение горячей воды, но и сократит продолжительность нагревания бака, что понизит расход теплоносителя. Без хорошо оборудованной теплоизоляции вода в устройстве будет быстро остывать.

Зачастую прибегают к сооружению двойной емкости: маленький бак размещают внутри большого. Созданное между ними пространство также выполняет теплоизолирующую функцию.

Чтобы закрепить емкость, на верхнюю часть ее корпуса привариваются петли, а на стене устанавливается металлический уголок, к которому они прикрепляются.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Как подключить однофазный стабилизатор напряжения на весь дом?
Схема подключения стабилизатора напряжения
бойлер своими руками из газового баллона
