Установка щита освещения

УЗИП

Чтобы защитить электроустановку от высоковольтных импульсов, от последствий прямого удара молнии и, как следствие, от возможных пожаров, в систему необходимо интегрировать устройство защиты от импульсных перенапряжений (УЗИП).

На общей схеме УЗИП располагаются сразу после вводного аппарата QF1. Кроме того, УЗИП следует подключать к схеме через отдельный аппарат защиты QF2  (автоматический выключатель или предохранитель). Число полюсов вводного аппарата и УЗИП следует выбирать исходя из количества фаз и режима работы нейтрали. (см. схему). При воздушном вводе в здание установка УЗИП – обязательна!

Проводка кабеля под землей

Проведение питающих линий при монтажных работах возможно проведением воздушной линии (ВЛ) по осветительным столбам или прокладкой кабельной линии (КЛ) под землей. Для реализации последнего варианта необходимо провести ряд мероприятий:

  1. на участке размечается место прокладки кабеля согласно разработанной схеме, на которой отмечено место установки всех светильников и распределительного щита (РЩ-0,4 кВ).
  2. Раскопка траншеи глубиной 0,8 м. Ширина траншеи зависит от количества укладываемых кабельных линий. Для укладки одного кабеля ширина траншеи составляет 0,2 м, при двух и более расстояние между кабелями составляет 0,1 м (п.2.3.84 ПУЭ 7).
  3. Устройство песчаной подушки (подсыпки) высотой 0,1 – 0,15 м.
  4. Укладка защитной полиэтиленовой (ПНД) трубы в местах пересечения с въездом во двор, гараж, канализацией, канавами и другими коммуникациями (п.2.3.99 ПУЭ 7). А также в местах выхода кабельной линии к светильникам или розеткам. В некоторых случаях возможна укладка трубы по всей длине кабеля.
  5. Прокладка кабеля на глубине 0,7 м (п.2.3.84 ПУЭ 7). При прокладке кабельной линии через трубу используется трос для его вытягивания. В местах вывода кабеля необходимо оставить не менее 30 см для удобства его подключения.
  6. Засыпка кабельной линии слоем песка толщиной 0,1 – 0,15 м.
  7. Присыпка кабеля слоем мелкой земли без содержания шлака, камней и строительного мусора (п.2.3.82 ПУЭ 7). Толщина слоя земли 0,2 м.
  8. Укладка сетки или пленки голубого или желтого цвета, или сигнальной ленты на глубине приблизительно 0,3 м. Требуется для защиты кабеля от механических повреждений.

Схема разреза котлована

Выбор кабеля для наружного освещения

Для соблюдения эксплуатационных характеристик и безопасного проведения монтажных работ важно правильно выбрать тип кабельной линии. Буквенная маркировка марки кабельной линии характеризует:

Маркировка кабеля

В качестве материала токопроводящих жил, т.е. провода через который непосредственно проходит электрический ток, выбирают алюминий (А) или медь (не имеет буквенного обозначения). Рассматривая свойства электропроводимости, медь занимает первое место, второе – алюминий.

Следующий показатель это материал, из которого изготавливают изоляцию кабеля. Распространение получил полиэтилен, поливинилхлорид (ПВХ), бумажная изоляция.

Рабочее напряжение это максимальное значение напряжения в питающей сети, при котором может эксплуатироваться кабель.

Количество жил в кабеле зависит от его задачи и может быть от 1 до 5.

Один из важных показателей это сечение кабеля. Оно зависит от рабочей нагрузки, номинального рабочего напряжения и значения длительно допустимого тока. Зная основные эксплуатационные характеристики и правила (ПУЭ 7 глава 1.3), можно выбрать необходимое сечение.

Таблица выбора сечения кабельной линии

Обозначение климатических условий эксплуатации характеризует климатическую зону, в которой эксплуатируется кабельная линия и её особенности (ГОСТ 15510-69).

Как правило, расчет марки кабеля проводится инженером на этапе проектирования и указывается в спецификации проектной документации.

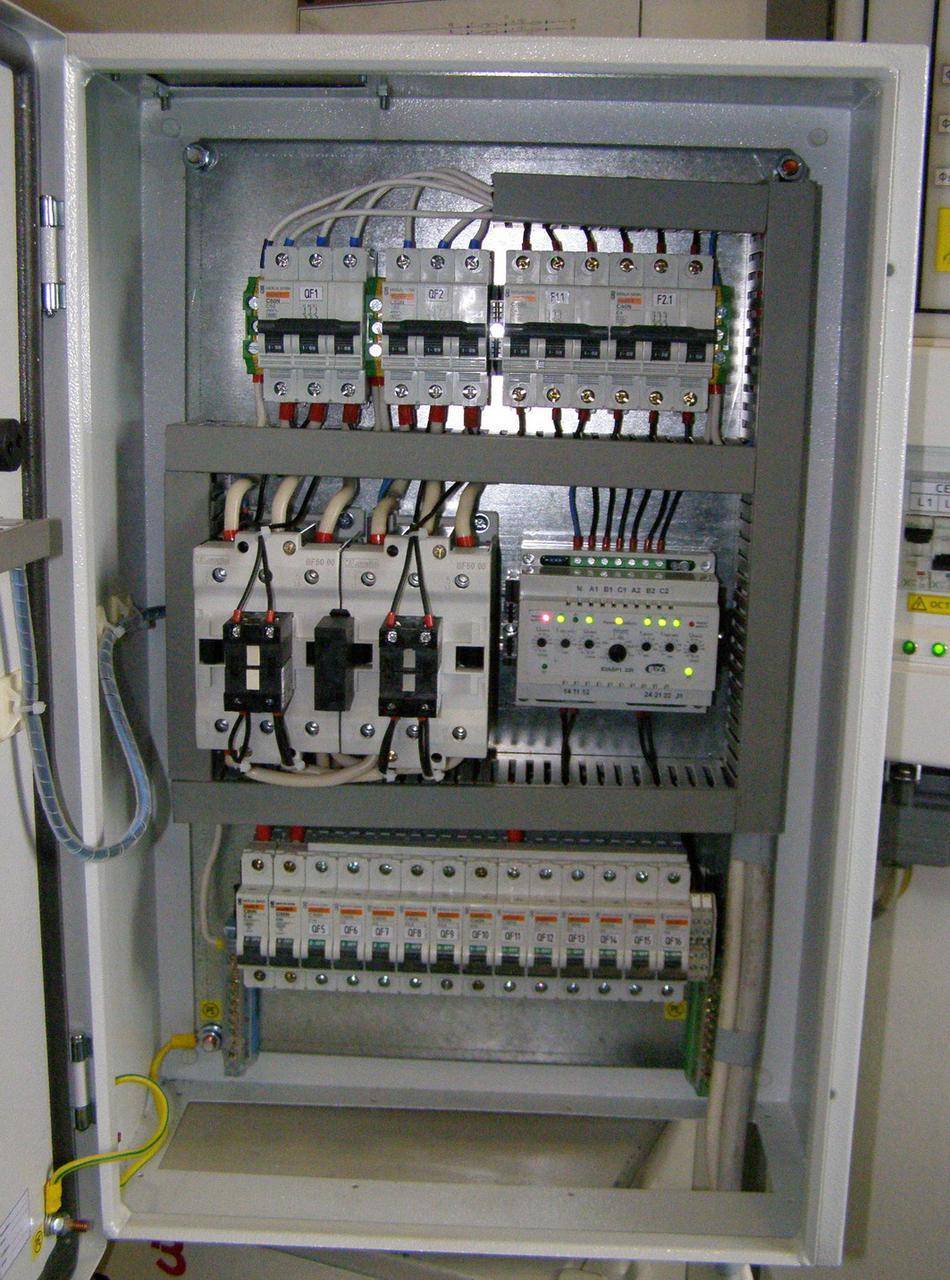

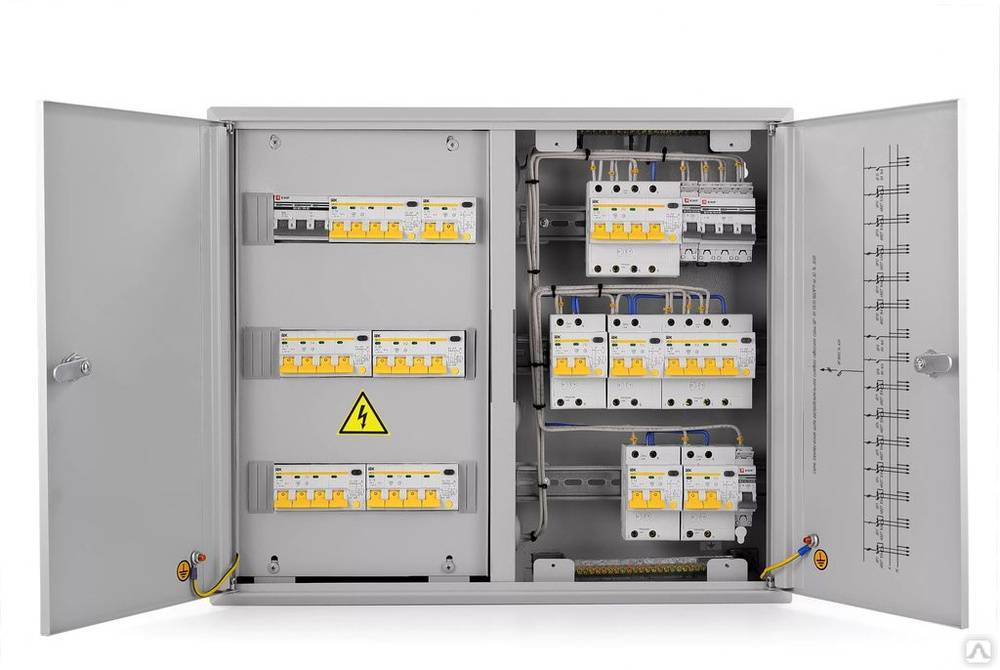

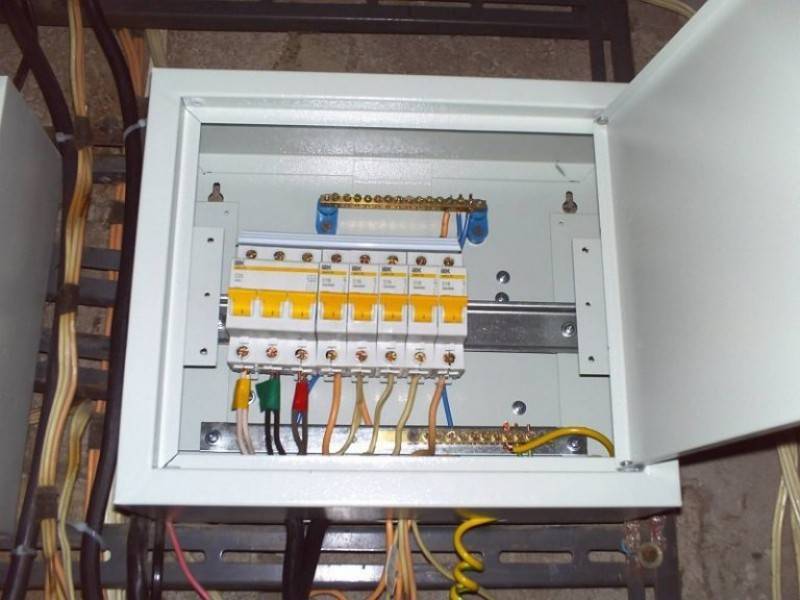

Конструктивные особенности щита освещения

К устройству щита освещения предъявляются аналогичные требования, как и к распределительным щитам. Подведение питания осуществляется посредством автоматического рубильника, который рассчитан на нагрузку всех светотехнических приборов, подсоединенных к щиту.

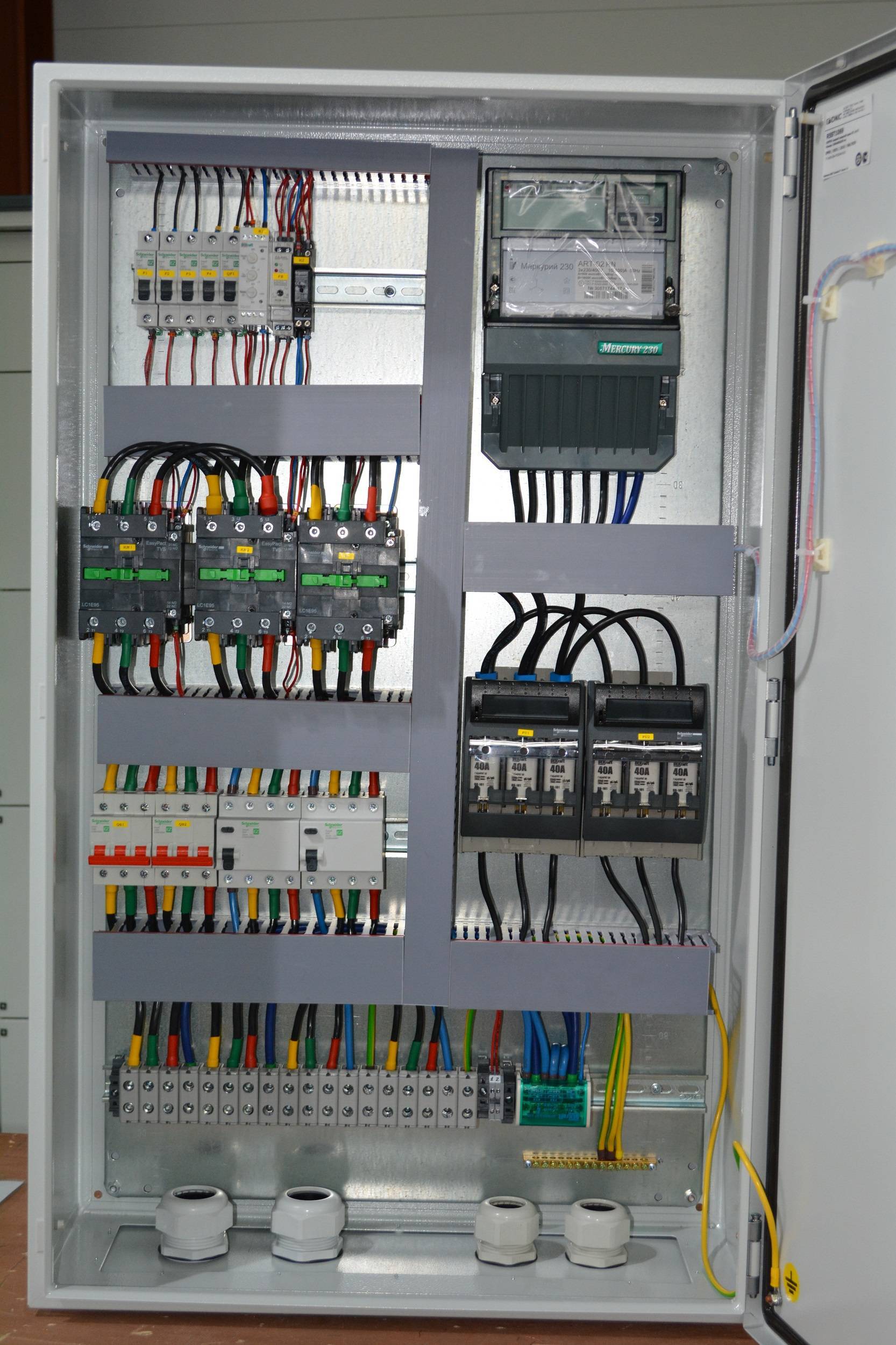

Установка щита освещения

Установка щита освещения

Мнение эксперта

Иван Зайцев

Специалист по освещению, консультант в отделе строительных материалов крупной сети магазинов

Задать вопрос эксперту

Если схема щита освещения предусматривает использование рубильника, тогда кабельная линия питания ЩО обязательно обеспечивается защитой автоматического выключателя. В данной ситуации в рабочую зону защиты включается одновременно электрическая проводка щита, соединяющая его с автоматами отходящих электрических линий, каждая из которых имеет собственную защиту от автоматического выключателя.

Ток номинальный подбирается по суммарному значению токов подсоединенной нагрузки. Можно одновременно подсоединять пару отходящих проводов к единому автомату. В таком случае при ремонте осветительной линии будет отключаться больше устройств освещения, чем должно быть.

В защите световой электрической проводки, приборов освещения при помощи УЗО (устройства защитного отключения) нет необходимости.

Установка щита освещения

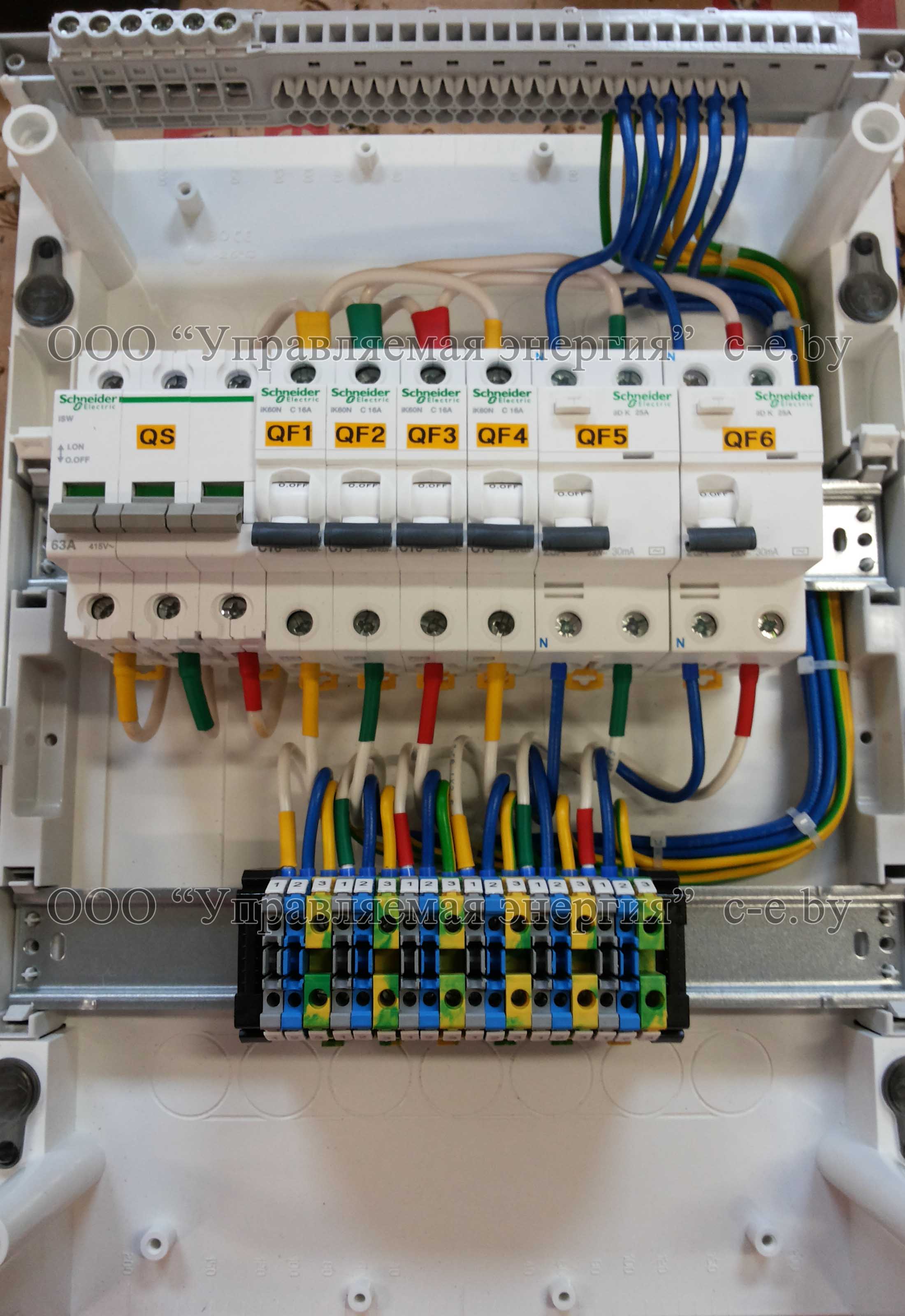

Вся проектируемая заново электропроводка освещения делается трехпроводной. Для обеспечения питания светотехники применяются проводники «нуля», «фазы». Нулю соответствует жила синего цвета. Для заземления корпуса осветительных приспособлений применяется желто-зеленый проводник, который входит в состав 3-жильного кабеля. На нем нанесены символы РЕ.

Для подсоединения нулевых проводников в конструкцию ЩОВ включены две шинки:

  • с маркировкой N — для подсоединения рабочих проводников;
  • с маркировкой РЕ на лицевой стороне — для подсоединения защитных проводников.

Установка щита освещения

В том случае, когда корпуса светотехнического оборудования сделаны из материалов, которые не проводят электрический ток (пластик), а отражатель светового потока выполнен из стали, нет необходимости проводить заземление отражателя. Но это не означает, что для обеспечения питания светотехники можно взять двухжильный кабель. Только трехжильный кабель, как и для розетки, не имеющей контакта заземления. В период эксплуатации осветительное устройство (розетку), к примеру, поменяют на электротехническое оборудование другого типа, и понадобится защитный проводник.

Популярные статьи  Как сделать блок питания из электронного трансформатора

Инструкция по подключению двухполюсного автомата

А сейчас попытаемся разобраться в подключении двухполюсового автомата к электрической бытовой цепи 220 В. Это значит, что на входе будут присутствовать 2 провода – фаза и ноль.

Провод, необходимый для подключения, имеет 3 жилы сечением 2,5 мм (ВВГнгП 3*2,5), следовательно, величина максимально допустимого длительного тока – 25 А.

Рабочие элементы устройства

Мы выбрали двухполюсное автоматическое устройство защиты, которое выглядит следующим образом:

Нам потребуются четыре контакта, два из которых находятся в верхней части (входящие), два – в нижней (отходящие). Крепление будет происходить с помощью крепежных винтов, фиксирующих прижимные пластины

На поверхности корпуса есть подсказка – схема подключения автомата.

По маркировке мы определили, что автомат соответствует сечению проводов – С40. Это значит, что ток 40 А является предельным током реагирования устройства

Местом крепления устройства является металлическая пластина – DIN-рейка.

Если посмотреть с обратной стороны, то можно увидеть защелку, при помощи которой автомат одним движением фиксируется на DIN-рейке

Разобрались с составными частями, переходим к инструкции.

Пошаговый фото-инструктаж по подключению

Отключаем напряжение в сети, проверяем его отсутствие с помощью мультиметра. Подготавливаем провода, которые имеют двойную изоляцию. Под слоем внешней защиты скрываются три провода разного цвета. Соответствие цветов следующее: черный – фаза, синий – ноль, желтый – земля.

Нам потребуются только 2 провода – фаза и ноль, третий (земля) пойдет отдельно. На 1 см снимаем изоляцию и вставляем оголенные концы проводов в клеммы

Слева должна находиться фаза, справа – ноль

Обратите внимание, чтобы часть изоляции не попала под контакт – при нагревании кабель может оплавиться и стать причиной поломки устройства

Осторожно затягиваем винты и переходим к заземлению

Для крепления заземления применяем проходной контакт, который фиксируется на DIN-рейке так же, как и сам автоматический выключатель. Вставляем третий провод и зажимаем его

Следующий шаг – подключение отходящих проводов, которые крепятся к нижним клеммам.

Аналогичным образом снимаем изоляцию, вставляем концы в клеммы и зажимаем их аккуратно, чтобы не повредить корпус устройства. Следом фиксируем провод заземления

Подключение закончено. Осталось подать напряжение, перевести рычаг управления в активное положение и проверить работу.

Управление освещением с использованием реле времени

Реле времени широко используются в схемах автоматики, в том числе для управления освещением.

Реле времени можно разделить на две большие группы:

  1. Программируемые реле времени — реле замыкает и размыкает свои контакты в соответствии с заданной программой;
  2. Таймеры — реле времени замыкает размыкает свои контакты на заданное время после приложения управляющего сигнала.

Программируемые реле времени и таймеры могут быть электронными и электромеханическими.

Программируемые реле времени могут быть с суточным (одна и та же программа повторяется каждые сутки), недельным (одна и та же программа повторяется каждую неделю) и годовым циклом (программа задаётся на год).

Базовая схема и принцип работы

Рассмотрим работу схемы управления освещением на базе программируемого реле времени, работающего по одной суточной программе.

Управление освещением при помощи реле времени. Базовая схема

Допустим, освещение должно быть включено ежедневно с 9:00 до 18:00. В реле времени устанавливаем текущее время и задаем программу, в соответствии с которой в 9:00 реле должно замкнуть свои контакты сроком на 9 часов. Ежедневно, при наступлении 9:00 реле времени KT1 замыкает свои контакты, силовая цепь оказывается замкнутой и освещение включено. Через 9 часов работа программы заканчивается и реле размыкает свои контакты — освещение отключается.

Схемы управления освещением нескольких линий при помощи реле времени

Для управления несколькими линиями по одной программе применяют реле времени в комбинации с контакторами. Контакторы включают и отключают питание, а реле времени управляет их работой.

Управление освещением при помощи реле времени и контакторов

Питание на катушки контакторов 1KM1, 2KM1, 3KM1 подаётся через трехпозиционный переключатель SA1 с нейтральным положением:

  • В положении «Ручное» питание напрямую подаётся на катушки контакторов KM и они замыкают свои пары контактов, освещение включается в соответствии с заданной программой;
  • В положении «0» цепь питания катушек контакторов разорвана и освещение отключено;
  • В положении «Автомат» питание на катушки контакторов подаётся через контакты реле времени KT1. Включением и отключением освещения управляет реле времени, замыкая и размыкая свои контакты в соответствии с заданной программой.

При необходимости, можно дополнить схему сигнальной лампой HL, включенной параллельно катушкам контакторов, которая будет информировать о включении освещения.

Управление освещением с использованием реле времени для лестничных клеток

Для экономии электроэнергии и управления освещением с нескольких мест используют реле времени из группы таймеров. Данный тип реле замыкают или размыкают свои контакты после подачи на их катушку управляющего сигнала, замыкание или размыкание контактов происходит с заданной временной задержкой.

Основное применение данный тип реле времени нашёл в схемах управления двигателями и схемах АВР (автоматического ввода резерва), но для управления освещением также используется. Например, для управления освещением лестничных клеток.

Рассмотрим применение и работу реле времени для решения данной задачи:

  1. В начальный момент времени контакты реле KT1 разомкнуты, освещение отключено. Кнопки SB1, SB2… установлены на каждом этаже лестничной клетки и подключены параллельно к управляющим контактам реле времени KT1.
  2. При нажатии любую из кнопок SB, на катушку реле времени KT1 поступает управляющий сигнал, оно замыкает свои контакты, освещение включается, а реле времени начинает отсчет.
  3. По прошествии заданного времени реле KT1 размыкает свои контакты и освещение отключается.
  4. Если при замкнутых контактах реле (т.е. до истечения заданного времени) поступает новый управляющий сигнал, то отсчет времени начинается заново.

Управление освещением лестничных клеток с использованием реле времени

Таким образом, человек, заходя на лестничную клетку, нажимает кнопочный выключатель SB и включает освещение. На следующем этаже опять нажимает кнопку и т.д. Через заданное время освещение на лестничной клетке отключается. Настройка задержки отключения выбирается таким образом, чтобы человек достаточно времени, чтобы дойти от одного кнопочного выключателя до другого.

Популярные статьи  как подключить фотореле

Данную схему можно также использовать для управления освещением в коридорах. Она позволяет организовать включение освещения с нескольких мест (как при использовании импульсного реле) и при этом ещё сэкономить электроэнергию.

Подготовка к работе

Итак, монтаж наружного освещения можно разделить на три основных рабочих этапа:

  • Разметка территории, раскапывание траншей и укладка кабеля – это один;
  • Установка закладных под светильники и, собственно, их монтаж – это два;
  • И сборка всей схемы и подключение ее к автоматике – это три.

Закладная под фонарь уличного освещения

Материалы

Какие материалы нам понадобятся для всего этого?

Электрический кабель

  • Кабель ВВГ-нг Ls трехжильный, сечением 1,5 мм2. Конечно, сечение, в первую очередь, будет зависеть от потребляемого схемой тока и протяженности участка, но так как сегодня используются преимущественно светодиодные лампы, и редко какой объект потребляет больше 16 А, хватает и такого кабеля.
  • Данный кабель не самый дорогой, однако его нужно дополнительно помещать в трубы, и если вы уж совсем не укладываетесь в бюджет, то можете приобрести бронированный кабель, к которому дополнительная защита не нужна, и тем самым сэкономить. Однако стоит заметить, что такой кабель будет достаточно сложно разделывать при подключении светильников и в щитовой.

Труба ПНД

Трубы ПНД – в принципе, назначение этого элемента мы уже упомянули – защитная оболочка для провода. Трубы используются разные – гофрированные, двустенные и гладкие. На фото выше показан не совсем правильный пример – синяя полоса означает, что труба пойдет для питьевой воды. Нам же нужен вариант вообще без полосок.

Модульный контактор

Контактор модульный с нормально открытыми контактами.

Датчик освещения

В схему мы также включим датчик освещенности, либо же заменим его фотореле в комбинации с сумеречным реле. Это будет автоматическая часть нашей схемы.

Уличный фонарь в современном стиле

Уличные светильники, которые вы желаете установить на своем участке. Это могут быть любые понравившиеся приборы. Отличает их от комнатных, прежде всего, степень их защиты от влажности и механических повреждений.

Модульный автомат

Автоматы модульные.

Переключатель

Трехпозиционный переключатель.

Теперь давайте посмотрим, как из всего этого собирается схема.

Преимущества

  1. Применение только сертифицированных материалов.
  2. Сборка, как в металлических, так и в пластиковых боксах.
  3. Степень защиты IP 31.
  4. Изготовление, как стандартных изделий, так и по схемам заказчика.
Изображение Наименование Габаритные размеры, мм Кол-во автоматов Номин. ток вводного

авт. выкл.

Номин. ток расцепителей линейных авт. выключ. Масса нетто, кг Артикул
Щиток осветительный ОЩВ 6 (63/16A) 220х300х120 6 63 16 3,7 vruowv-6-63/16-m
Щиток осветительный ОЩВ 6 (63/25A) 220х300х120 6 63 25 1,53 vruowv-6-63/25-m
Щиток осветительный ОЩВ 6 (63/16A) пласт. бокс 210х310х100 6 63 16 3,8 vruowv-6-63/16-p
Щиток осветительный ОЩВ 6 (63/25A) пласт. бокс 210х310х100 6 63 25 1,53 vruowv-6-63/25-p
Щиток осветительный ОЩВ 6 (100/16A) 220х300х120 6 100 16 3,65 vruowv-6-100/16-m
Щиток осветительный ОЩВ 6 (100/25A) 220х300х120 6 100 25 3,5 vruowv-6-100/25-m
Щиток осветительный ОЩВ 9 (63/16A) 220х300х120 9 63 16 4,10 vruowv-9-63/16-m
Щиток осветительный ОЩВ 9 (63/25A) 220х300х120 9 63 25 4,10 vruowv-9-63/25-m
Щиток осветительный ОЩВ 12 (63/16A) 350х300х120 12 63 16 6,5 vruowv-12-63/16-m
Щиток осветительный ОЩВ 12 (63/25A) 350х300х120 12 63 25 2,6 vruowv-12-63/25-m
Щиток осветительный ОЩВ 12 (63/16A) пласт. бокс 220х365х101 12 63 16 7,4 vruowv-12-63/16-p
Щиток осветительный ОЩВ 12 (63/25A) пласт. бокс 220х365х101 12 63 25 2,6 vruowv-12-63/25-p
Щиток осветительный ОЩВ 12 (100/16A) 350х300х120 12 100 16 5,45 vruowv-12-100/16-m
Щиток осветительный ОЩВ 12 (100/25A) 350х300х120 12 100 25 5,45 vruowv-12-100/25-m
Щиток осветительный ОЩВ 18 (100/16A) 350х300х120 18 100 16 8,2 vruowv-18-100/16-m
Щиток осветительный ОЩВ 18 (100/25A) 350х300х120 18 100 25 8,2 vruowv-18-100/25-m
Щиток осветительный УОЩВ 6 (63/16A) 220х300х120 6 63 16 3,7 vruuowv-6-63/16
Щиток осветительный УОЩВ 6 (63/25A) 220х300х120 6 63 25 4,8 vruuowv-6-63/25
Щиток осветительный УОЩВ 6 (100/16A) 220х300х120 6 100 16 3,65 vruuowv-6-100/16
Щиток осветительный УОЩВ 6 (100/25A) 220х300х120 6 100 25 3,5 vruuowv-6-100/25
Щиток осветительный УОЩВ 12 (63/16A) 220х300х120 12 63 16 5,45 vruuowv-12-63/16
Щиток осветительный УОЩВ 12 (63/25A) 220х300х120 12 63 25 5,45 vruuowv-12-63/25
Щиток осветительный УОЩВ 12 (100A/16А) 220х300х120 12 100 16 5,50 vruuowv-12-100/16
Щиток осветительный УОЩВ 12 (100A/25А) 220х300х120- 12 100 25 5,50 vruuowv-12-100/25

Схема подключения напрямую

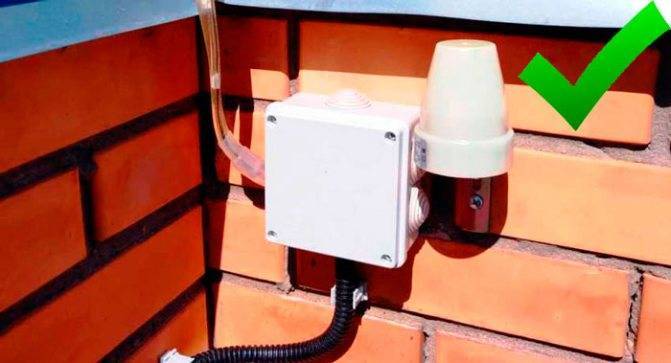

Для подключения датчика света используется трехпроводная схема. Она означает, что вам необходимо подать на прибор полноценные 220В (фазу+ноль), а не только фазу.

Установка щита освещения

Практически такая же схема используется и для датчиков движения. Правда там есть варианты и двухпроводного подключения без ноля.

Установка щита освещения

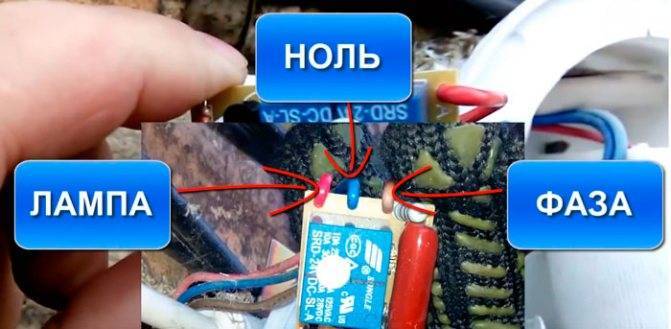

Куда подключать фазу, а куда ноль? В этом деле можете ориентироваться по цветам.

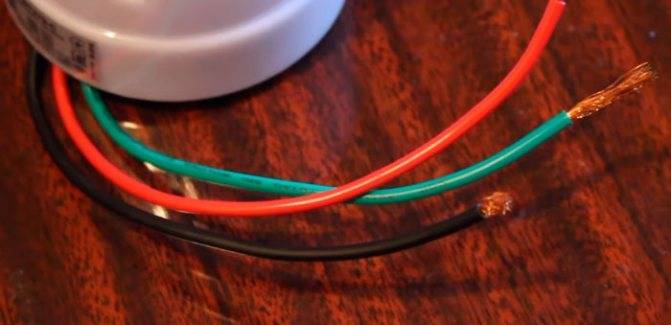

Обычно один из проводов должен быть синего или зеленого цвета – это ноль.

Установка щита освещения

Два других проводника также отличаются расцветкой. Например, один будет коричневым (черным), другой – красным.

Коричневый – это входная фаза от автомата питания. Третий провод (красный) – это выход на нагрузку. На нем фаза появляется только в момент срабатывания фотореле.

Установка щита освещения

Ее как раз-таки и нужно заводить в светильник.

Установка щита освещения

Заводские провода на датчике коротковаты, поэтому их приходится удлинять. Приготовьте заранее клеммы или гильзы для прессовки.

Наращивание производится кабелем сечением 1,5мм2. Общее соединение всех проводников должно осуществляться в защитной распредкоробке.

Установка щита освещения

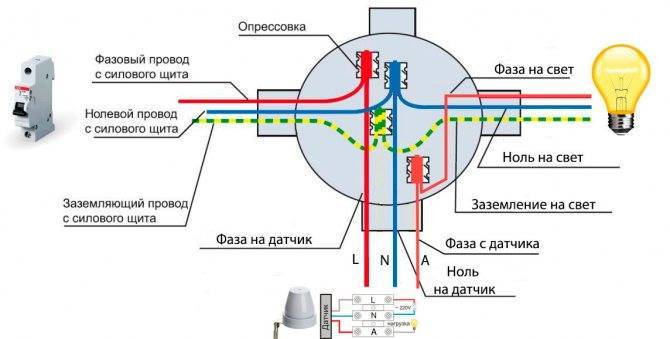

Вот как будет выглядеть такая схема подключения напрямую от выключателя расположенного в распредщитке.

Установка щита освещения

Условия эксплуатации осветительного щитка

Высота над уровнем моря до 2000 м.

Предельные рабочие значения температуры окружающего воздуха от +1°С до +40°С. Относительная влажность окружающего воздуха не более 80% при температуре +20°С.

Популярные статьи  Как сделать диммер своими руками

Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию с атмосферой типа II по ГОСТ15150-69.

Группа условий эксплуатации осветительного щитка ОЩВ в части воздействия механических факторов внешней среды – М1 по ГОСТ 17516.1-90.

Рабочее положение осветительного щитка в пространстве – установка на вертикальной плоскости с допустимым отклонением от вертикали до 5° в любую сторону.

Освещенность щита

Освещение электрощитовой

Электрощитовая представляет собой отдельное помещение, где отлично видно, как можно реализовывать нормы освещенности, которые установлены нормативно-правовой документацией.

Нормы, которые существуют для этого помещения, могут реализовываться различными способами. Но для начала обустройства необходимо знать, какие вообще нормы приняты для конкретного типа электрощитовой. И документация, что регулирует их, может быть различной, от государственной до региональной

Но в первую очередь необходимо обращать внимание на те нормы, которые приведены в СП и ТКП

Итак, согласно этим документам, освещение в электрощитовой должно быть:

  • выполнено по аналогии с рабочим местом или подсветкой безопасности;
  • в редких случаях его рекомендуется оформлять в виде ламп накаливания. Не рекомендуется выполнение аварийной подсветки с помощью разрядных ламп высокого давления;
  • питание рабочего (или аварийного) типа подсветки должно быть раздельным, а вот подсветка безопасности или эвакуационного типа может формироваться по общему плану;
  • осветительные приборы могут питаться от любой сети;
  • управление уровнем освещенности может производиться с помощью выключателей.

Следуя таким рекомендациям, можно без проблем создать требуемый уровень освещенности в электрощитовой.

Этапы и правила сборки своими руками

Перед началом сборки электрощитка своими руками 220 В или 380 В необходимо создать все условия для комфортной работы. Необходимо проверить наличие инструмента и полного комплекта оборудования, крепежа, кабельной продукции. Подготовить фонарь с заряженным элементом питания. Нужно проверить схему и определить соответствие картинки с выведенными проводами.

Работы по монтажу щита распределяются на несколько этапов:

  • Предварительные работы. Это все операции по непосредственной подготовке к установке электрощита. Для этого:
    • Вынимаются пробки, просверливаются добавочные отверстия (по необходимости).
    • Демонтируется дверь и стеновые панели, которые будут мешать. Устанавливаются все рейки и клеммник.
    • Прикручиваются петли для монтажа.
  • Далее прикидывается соответствие шкафа подготовленному месту. В целях удобства монтажа все приспособления, которые можно установить, монтируются на свои места, потому что в подвешенном ящике производить такие работы неудобно.
  • Подгонка отходящих проводов. Перед установкой щита надо проверить соответствие их количества и промерить необходимую длину. Оставляется небольшой запас и лишнее обрезается. Заводит их обычно снизу, но при большом количестве часть проводов можно просунуть и сверху.
  • Потом снимается внешняя изоляция. На провода предварительно можно нанести дополнительную маркировку цветным скотчем. Это позволит избежать ошибок в фазировке.
  • Перед монтажом ящика заводятся провода, включая ввод. Распределить их необходимо в том порядке, в каком они будут подключаться.
  • Затем шкаф устанавливается в постоянное положение. Крепление всего оснащения производится в строгом соответствии со схемой.
  • Первоначально устанавливается вводное оборудование, затем счётчик, УЗО с автоматами и групповые выключатели.

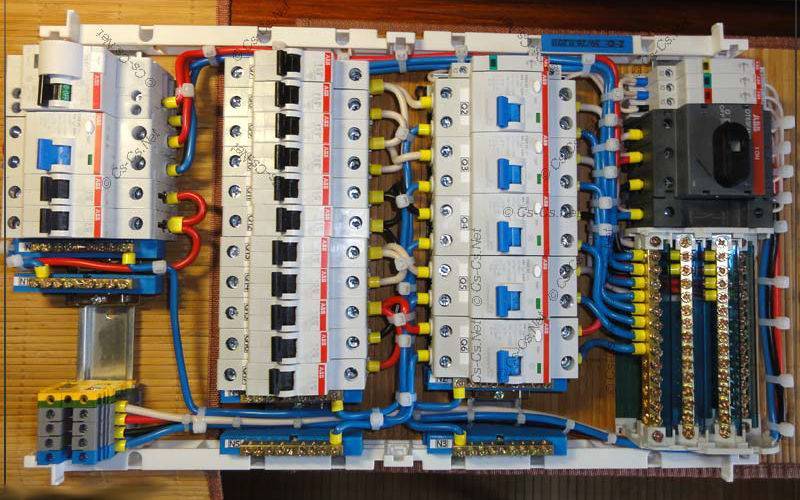

Подсоединять кабели необходимо по порядку. С какой стороны это делать значения не имеет. Нужно соблюдать некоторые правила:

  • Все провода при монтаже электрощитка своими руками укладываются горизонтально и вертикально.
  • Изгибы — под углом 90 градусов.
  • Жилы оголяются примерно на 10 миллиметров.
  • На гибкий провод обжимают наконечники.
  • Все соединения плотно протягиваются.
  • По неписаным правилам ввод подключается сверху, потребители снизу.
  • Не зачищенные области проводов не должны зажиматься в клеммниках.
  • Для удобства монтажа и последующей эксплуатации группы проводов нужно собрать в жгуты и зафиксировать пластмассовыми хомутами.

Подключение питания на вводное устройство производится после полного снятия напряжения и проверки индикатором. Жилы крепко протягиваются на клеммах. Если есть земли контакт подключается на отдельный клеммник. После вводного автомата подсоединяется устройство учёта и далее по группам.

На заключительном этапе сборки электрических щитов необходимо визуально проверить правильность всех подключений, отсутствие лишних проводов и качество контактов, подёргав их рукой. После этого подаётся питание поочерёдно на каждую группу. Тестирование УЗО производится путём нажатия на кнопку и проверки отсутствия питания в соответствующей группе. Если не выявлено проблем или после их устранения и повторной проверки, все снятые детали возвращаются на место и производится включение напряжения на полную нагрузку.

Правильный монтаж и подбор соответствующих комплектующих гарантирует безаварийную эксплуатацию энергосистемы жилья. От этого зависит не только комфортное проживание, но и сохранность здоровья, а то и жизни человека.

Щитки питания переносных осветительных приборов

Для питания переносных светильников в помещениях с повышенной опасностью должно использоваться напряжение не более 50 Вольт. Для его преобразования следует использовать понижающие трансформаторы. Для таких трансформаторов производители выпускают специальные щитки, которые содержат в своем составе:

  • понижающий трансформатор, который соответствует необходимому напряжению;
  • автоматический выключатель для защиты обмотки высокого напряжения трансформатора;
  • автоматические выключатели, которые защитят отводящие линии;
  • розетку для подключения переносных светильников.

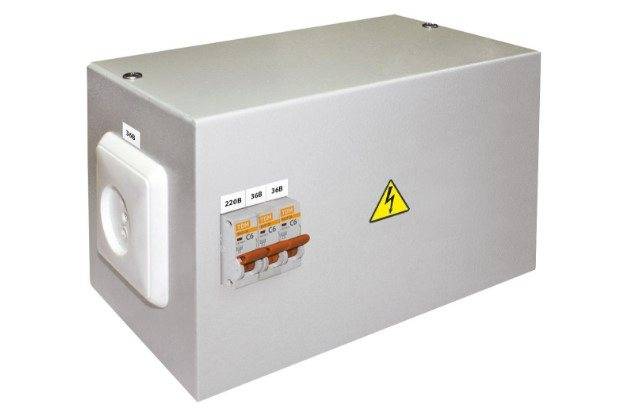

Установка щита освещения
ЯТП-0.25

Кроме штатной розетки к корпусу могут подключать кабельные линии, ведущие к стационарным светильникам. Напряжение питания светильников не выше 12 вольт может использоваться в следующих случаях:

  1. Тесные помещения.
  2. При неудобном положении работника.
  3. Присутствует постоянный контакт работника с металлическими конструкциями.

Чтобы сэкономить свои средства установить понижающий трансформатор можно и в обычный щиток. Для этого выберите подходящую модель трансформатора и приступайте к установке.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Схемы релейной защиты
Установка щита освещения
