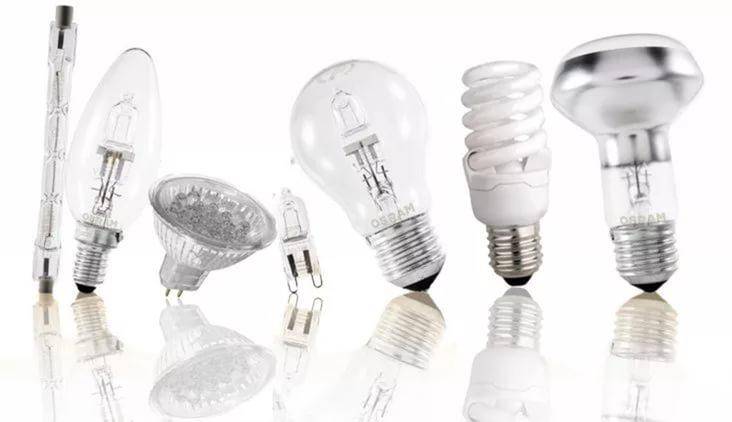

Виды ламп освещения

Содержание

Газоразрядные источники света (ГРЛ)

Физическое явление, которое используют для получения света в газоразрядных источниках излучения – это электрический разряд при прохождении тока через газ определенного состава. Такой разряд назвали тлеющим.

Начало разряда возможно только при принудительной ионизации газа. Для этого к газу, находящемуся в промежутке между электродами, прикладывают высокое напряжение. Обычно это немного больше сотни вольт. При разряде происходит пробой межэлектродного промежутка и ток, протекающий через газ, резко увеличивается. Образуется светящееся плазменное облако. Его цвет зависит от состава газа, находящегося в колбе. Например, неон светится красным цветом, аргон – сиреневым, ксенон – голубоватым, гелий – красно-оранжевым.

Свечение электрического разряда в гелии.

Свечение инертных тяжелых благородных газов в электрическом высоковольтном разряде. Слева направо: гелий — He, неон — Ne, аргон — Ar, криптон — Kr, ксенон — Xe.

Для интенсификации процесса свечения к воздуху или инертному газу в трубке добавляют металл – ртуть, пары которого и дают ультрафиолетовое излучение. Оно переизлучается люминофором.

Дуговая ртутная (ДРЛ)

На основе такого физического явления были созданы лампы типа ДРЛ, ДНаТ, МГЛ. Эти источники искусственного света относятся к большой категории газоразрядных ламп, подкатегории дугового разряда.

Аббревиатуры означают:

ДРЛ – дуговая ртутная люминесцентная или дуговая ртутная лампа;
ДНаТ – дуговая натриевая трубчатая;
МГЛ – металлогалогенная лампа.

У ГРЛ внутри колб смонтирована разрядная трубка. Ее называют горелка. Свет в ГРЛ излучает плазменный шнур или облако, образующиеся при дуговом разряде в газе горелки.

Спектр в лампах низкого давления – это одна, две линии свечения. В лампах высокого давления – целый набор линий.

Конструкция лампы типа ДРЛ

1. Цоколь резьбовой, 2. Резистор, 3. Фольга молибденовая, 4. Зажигатель (вспомогательный), 5.Рамка несущая, 6. Колба внешняя, 7. Сжатый спай, 8. Кварцевая ртутная лампа дугового разряда, 9. Газ азот, 10. Основной электрод вольфрамовый, 11.Проволоки из свинца.

Применяются для освещения больших пространств. Например, цеха предприятий, улицы, площади, автостоянки и др.

Лампы ДНаТ

Лампочка ДНаТ Elektrox SUPER BLOOM 400 Вт.

Трубчатая колба с резьбовым цоколем Эдисона Е40, используемым в лампах большой мощности. В колбе видна разрядная трубка – горелка. На стекле колбы, возле цоколя, несмываемым текстом отпечатано минимум характеристик.

Основное применение – освещение улиц, дорог, автомагистралей, подземных переходов, автостоянок. Т. е. мест, где человек находится непродолжительное время. Причина – узколинейчатый спектральный состав излучения желто-оранжевого света. Горелка из кварцевого стекла или прозрачной керамики. Наружная колба из механически и термически стойкого боросиликатного стекла. Колба:

стабилизирует температуру горелки, уменьшая потери тепла;
фильтрует лишнее УФ-излучение, вредное окружающей среде и человеку.

Схема устройства ДНаТ

Металлогалогенные (МГЛ)

Один из видов газоразрядных ламп. Их еще называют ДРИ – дуговые ртутные с излучающими добавками. По конструкции похожи на ДРЛ. Отличие – в полость горелки добавлены галогениды натрия, индия, талия.

МГЛ характерны высоким уровнем цветопередачи Ra, он же CRI, достигающим 90. Вместе с тем у этих ламп светоотдача (энергоэффективность) увеличена до 70-95 Лм/Вт. Срок службы не менее 8-10 тысяч часов. Разновидность – ДРИЗ, имеющая зеркальный слой, нанесенный изнутри на часть колбы. Это позволяет, поворачивая специальный патрон, направлять поток света в одну сторону.

Часто используемая продукция

Мы рассмотрели не только, какие цоколи бывают, но и так же, как они обозначаются при маркировке лампочек. Теперь же рассмотрим наиболее распространённую продукцию данного типа:

E27 – самый широко применяемый в быту и на производстве тип цоколя. Он используется в производстве самых разнообразных видах ламп (люминесцентных, накаливания, светодиодных, газоразрядных и т.д.);

Е14. Такой цоколь часто называют «миньоном». Применяется часто в бутовых приборах, подключаемых к сети в 220 вольт;

G5. Он используется для трубчатых люминесцентных ламп, имеющих диаметр колбы 16 мм;

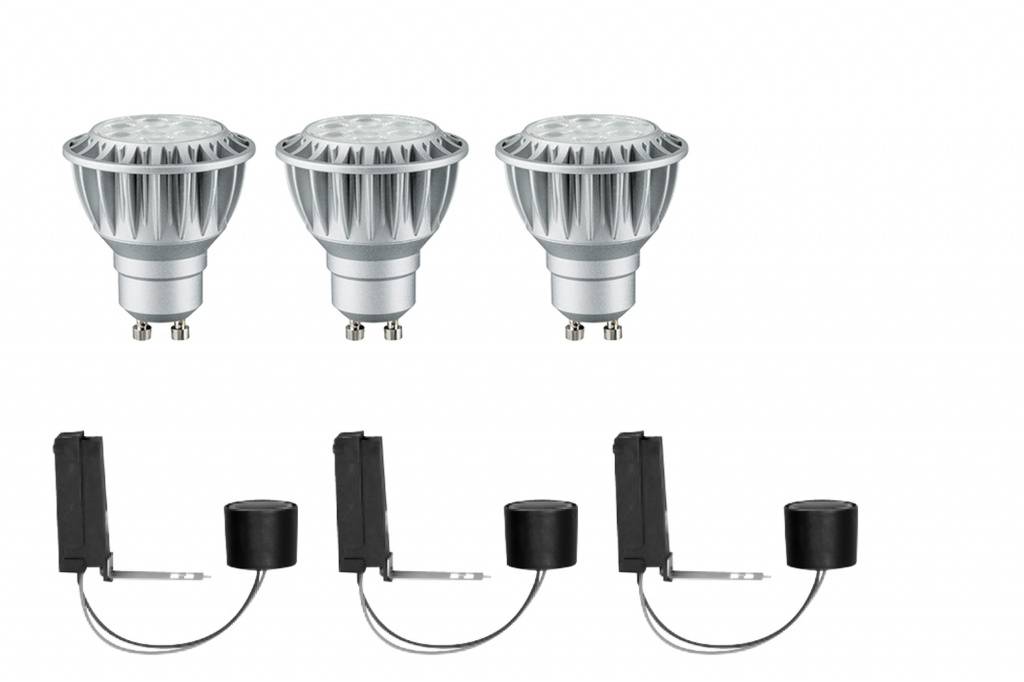

GU5.3 или MR16 часто применяется для светильников, входящих в систему встраиваемого освещения;
R используются для определенных разновидностей галогенных кварцевых ламп, а также источников света, имеющих высокую интенсивность свечения. Цифры маркировки здесь будут отражать то, какую длину волны способна испускать конкретная лампочка.

Кроме этого, довольно большой популярностью на сегодняшний день пользуются модели штифтового цоколя, имеющие маркировку B15d, B9s и B22d.

Виды обычных люминесцентных ламп

Несмотря на появление компактных моделей, обычные люминесцентные лампы до сих пор пользуются широкой популярностью и применяются во многих областях.

Принцип действия этих приборов имеет существенные отличия от лампочек накаливания. Вольфрамовую нить заменяют пары ртути, находящиеся в стеклянной колбе и горящие под действием электрического тока. Получаемый свет является практически невидимым, поскольку его излучение происходит в ультрафиолете. В свою очередь, именно ультрафиолет воздействует на люминофор, покрывающий стенки стеклянной трубки, и производящий видимое свечение.

Рассматривая основные виды ламп освещения, следует отметить, что люминесцентные модели отличаются низкой рабочей температурой. Благодаря большой поверхности свечения стало возможным создание ровного рассеянного света. По этой причине они получили свое второе название – лампы дневного света, под которым известны широким массам потребителей. По сроку эксплуатации они почти в 10 раз превосходят традиционные лампочки накаливания.

Люминесцентные лампы невозможно напрямую подключить к электросети. Это является их серьезным недостатком. Для подключения обязательно требуется балласт, а также стартер, запускающий лампу в момент включения.

Современная научная разработка: катодолюминесцентные лампы российских ученых

За основу конструкции внешнего вида взята все та же лампочка Ильича, но со значительным изменением внутренних компонентов.

Она вышла своевременно и стала актуальной потому, что решением международной Минаматской конвенции между государствами (более 140 участников) создан договор, ограничивающий антропогенные выбросы в окружающую среду ртутных паров и их соединений, приводящих к отравлению живых организмов.

С начала 2020 года попадают под запрещение КЛЛ и люминесцентные лампы, отдельные виды ртутьсодержащей продукции, включая электрические батареи, реле и переключатели.

А от этого запрета под вопросом становится применение ультрафиолетовых источников света, так необходимых для медицинских учреждений, а также сельскохозяйственных предприятий, занимающихся выращиванием растений в теплицах.

Российскими учеными, работающими на кафедре вакуумной электроники Московского физико-технического института при совместной работе с коллегами из ФИАН, удалось создать, испытать и запустить в производство катодолюминесцентную лампу, не содержащую опасных компонентов ртути.

У нее довольно оригинальный принцип работы, повторяющий конструкцию старого кинескопного телевизора.

Анод выполнен тонким алюминиевым зеркалом, которое при работе подвергается бомбардировке потока электронов, вылетающих из катода с модулятором.

Вакуумная среда внутри герметичного стеклянного корпуса колбы обеспечивает надежную работу, как и у всех обычных радиоэлектронных ламп.

Над анодом расположен слой люминофора. Им можно придать практически любую цветовую гамму создаваемому освещению. Это особенно ценно для ультрафиолетового спектра, которому раньше требовались пары ртути.

Особая сложность при создании этой конструкции возникла с модулем катодного излучения. Дело в том, что подобные лампочки пытались изготавливать во многих странах, включая США. Там даже было налажено опытное производство и пробная продажа.

Но она не получила развития: их катодолюминесцентные источники света долго разогревались и зажигали освещение с задержкой по времени, да и размеры получались громоздкими.

Российские ученые удачно решили эти вопросы за счет использования технологии туннельного эффекта и применения углеволокна в качестве материала излучающего катода.

Еще несколько научных разработок ученых из Физтеха легло в основу автокадной конструкции катодолюминесцентной лампы. Она обладает уникальными электрическими характеристиками и способна конкурировать с большой массой существующих светодиодных ламп.

При ее эксплуатации отсутствует необходимость заботиться об охлаждении и отводе тепла, как у обычных полупроводниковых приборов. Она не боится перегрева и не потеряет свою яркость.

Такая лампочка отлично будет работать в закрытых потолочных светильниках без специального охлаждения.

Видеоролик владельца «Мир 24» объясняет, почему российская лампочка будет конкурировать со светодиодами masterok.

Заканчивая изложение материала по теме «Какие бывают лампочки», обращаю внимание, что сейчас у вас благоприятный момент задать вопрос или прокомментировать статью для ее совместного обсуждения

Какие виды ламп используют для искусственного освещения?

По своему основному назначению всё искусственное освещение подразделяется на несколько видов:

рабочее освещение;
аварийное освещение;
специальное освещение.

общее освещение;
локальное освещение;
акцентное освещение;
комбинированное освещение.

По направлению светового потока искусственное освещение может быть прямым и непрямым, а также смешанным и рассеянным. В жилых помещениях целесообразно использовать стандартные осветительные приборы, оснащаемые лампами накаливания или энергосберегающими лампами с повышенным коэффициентом преобразования энергии в свет.

Любые галогенные лампы очень чувствительны к перепадам напряжения и в домашних условиях часто выходят из строя, а для подключения люминесцентных ламп требуется применять пусковое устройство.

Категорически не рекомендуется использовать в жилых помещениях неоновые, ксеноновые и дуговые лампы, которые отличаются высоким давлением в колбе, ограниченным сроком эксплуатации, высокими пусковыми и рабочими токами, а также сильным разогревом и пожароопасностью.

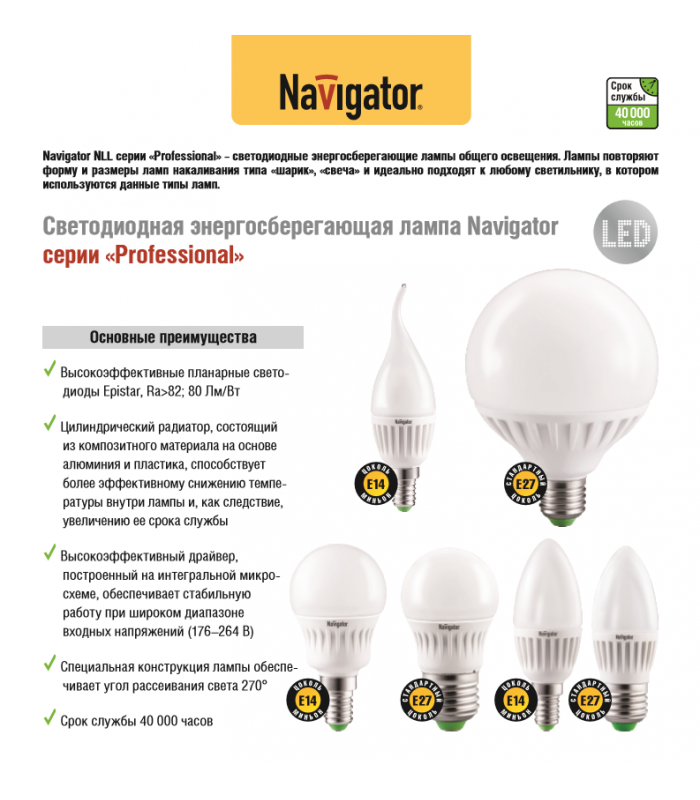

Светодиодные лампы

Светодиодные лампы — этот продукт высокой технологии впервые был сконструирован в 1962 г. С той поры светодиодные лампы стали постепенно внедряться на рынок осветительной продукции. Светодиод по принципу действия — это самый обычный полупроводник, у которого часть энергии в переходе p-n сбрасывается в виде фотонов, то есть видимого света. Такие лампы имеют просто потрясающие характеристики.

Светодиодный фонарь характеризуется ярким светом и крайне низкими энергозатратами

Они десятикратно превосходят ЛОН по всем показаниям:

долговечности,
светоотдаче,
экономичности,
прочности и т. д.

Есть у них лишь одно «но» — это цена. Она приблизительно в 100 раз превосходит цену обычной лампы накаливания. Однако работа над этими необычными источниками света продолжается, и можно ожидать, что вскоре мы будем радоваться изобретению более дешевого, нежели его предшественники, образца.

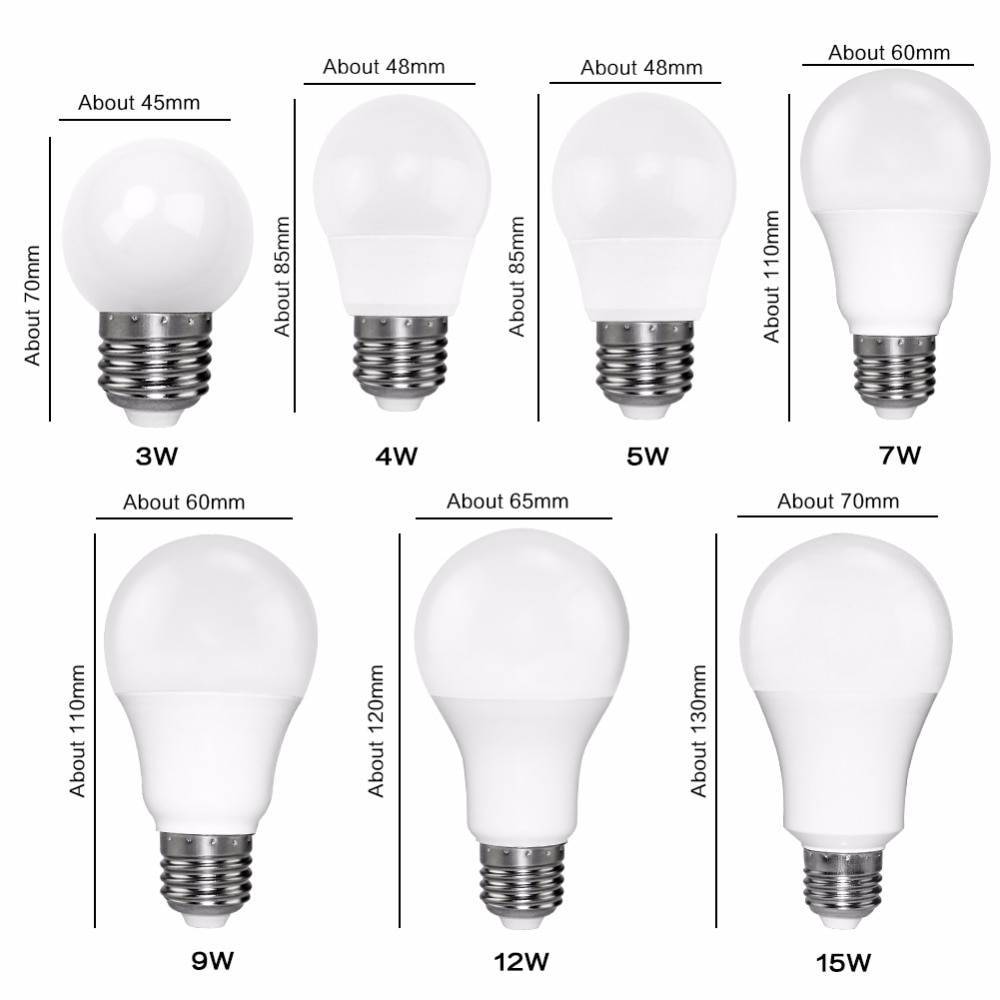

Светодиодная лампа

Примечание! Ввиду необычных физических характеристик светодиодов из них можно изготавливать настоящие композиции, например в виде звездного неба на потолке комнаты. Это безопасно и не требует больших затрат энергии.

Что бы еще почитать?

Метки: Галогенные лампы, Декоративные лампы, лампа, Лампа накаливания, лампочки, Люминесцентные лампы, Светодиодные лампы, электрическая лампа

Разновидности цоколей для ламп

Различают несколько видов цоколей ламп, получивших широкое применение в самых разных сферах. Из-за этого их принято классифицировать; согласно этой классификации все разновидности бывают определенной категории. Кроме того, обычно мы в большинстве случаев имеем дело со следующими двумя цоколями лампочек: резьбовым и штырьковым.

Резьбовой.

Традиционно подразумевается, что резьбовой цоколь – это и есть винтовой. Его принято маркировать буквой Е. Цоколь E27 получил широкое применение в большинстве типов ламп, среди которых и бытовые. После буквы непременно отмечается число – это диаметр резьбового соединения. В бытовой лампочке применяется 2 размера – E27 и E14.

У обычной лампы накаливания резьбовой тип цоколей E27 или, как еще его принято называть, миньон. У многих новейших осветительных приборов такая конструкция. Она самая удобная для использования, и пользуется спросом у широких масс населения. Габариты резьбового соединения для ламп не менялись в течение нескольких десятков лет, по этой причине даже новые светодиодные лампочки, приобретенные сегодня, можно вкрутить в старую люстру. Кроме того, лампа с цоколем типа E отличается своими размерами – она имеет малый вес.

В Америке стандартные размеры цоколей совсем иные, чем в Европе. Это связано с тем, что там в сети напряжение составляет 110 В. Чтобы нечаянно не вкрутить европейскую лампочку, нужно помнить, что диаметр у них другой: Е12, Е17, Е26 и Е39.

Классификация цоколей

Штырьковый.

Эта разновидность тоже получила широкое применение в различных областях. Этот цоколь состоит из 2 металлических штырьков, играющих в то же время роль электрического контакта. Эти штыри обеспечивают удержание прибора в патроне, потому что их вставляют в патрон очень плотно. Размеры штырей бывают разного диаметра. Цоколь маркируется буквой G, обозначающей, что это штырьковый тип, а число после нее указывает на расстояние между штырьками. К примеру, цоколь G4, цоколь G9, цоколь G5 либо G13. Последний, G13, получил сегодня широкое распространение в лампах-трубках. Они имеются в каждом подъезде.

Такой тип цоколей можно встретить у разных ламп: накаливания, люминесцентных, галогенных. Цоколь G очень распространен в светодиодном освещении. Кроме того, лампы с таким цоколем вы можете приобрести и для обычной старой люстры.

Кроме обыкновенных, указанных ранее, существуют также виды лампочек и типы цоколей, которые не так востребованы, однако успешно используются в разнообразных осветительных приборах:

Тип с утопленным контактом (R). Он получил широкое применение главным образом в технике, которая работает с высокой интенсивностью с питанием от переменного тока.
Штифтовой вариант (В) позволяет очень легко сменить лампочку в патроне благодаря тому, что у него несимметричные контакты по бокам. Практически это усовершенствованный вид резьбовой разновидности.
Одноштырьковый (F), который в свою очередь бывает цилиндрическим, с рифленой областью и особенной формой.
Софитный (S) используется в осветительных приборах гостиниц и транспортных средств. Отличается симметричным расположением контактов.
Фиксирующий (P) используется в специальных мощных прожекторах и фонарях.
Телефонный (Т) оснащен маленькой лампочкой для разнообразных пультов, какой-либо подсветки.

Варианты цоколей для разных патронов

В большинстве случаев на цоколе имеется, кроме основной маркировки, еще одна буква. Она обозначает подвид этого светильника:

V – вариант с коническим концом.
U – цоколь люминесцентных ламп.

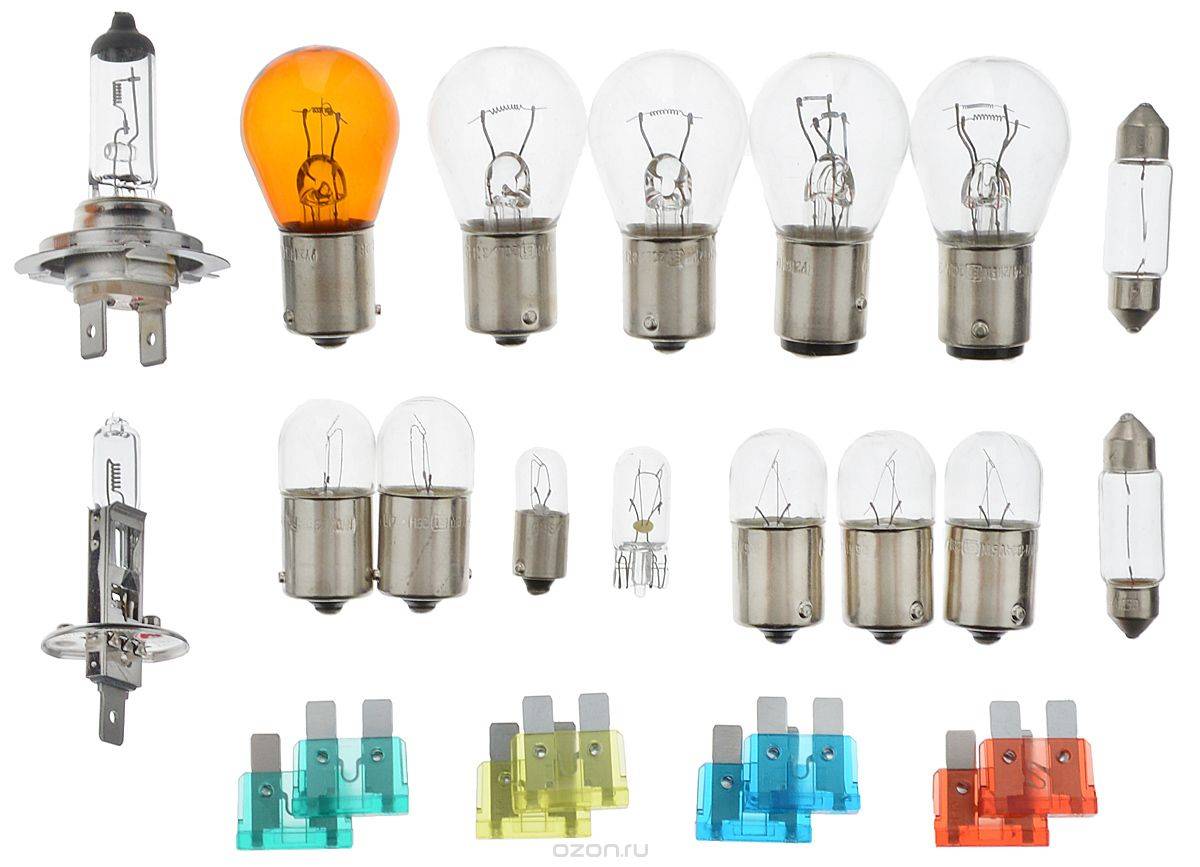

A – лампочка для машин.

Неоновая лампа

С этими видами вы точно встречались, как минимум, на картинках в инстаграме. Их максимум – декоративная функция и в последние годы мода на неон стало возвращаться. И, конечно, это неотъемлемый атрибут новогодних украшений или огней большего города – неоновые вывески, фигуры, надписи и другие виды украшений.

Их главная особенность – в обилии цветовой гаммы, которая зависит от вида газа внутри трубки или чего-либо еще. Если чуть углубиться в физику, то все работает от газового разряда, который и выдает свет всевозможных оттенков. Но не стоит забывать, что неоновые лампы могут и быть обычного цвета, и они, кстати, частенько используются. Их главный плюс в сравнительной долговечности и минимальной энергии для потребления.

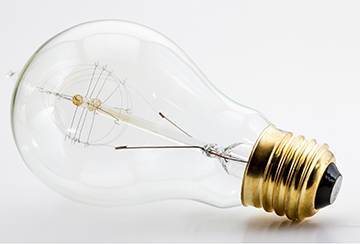

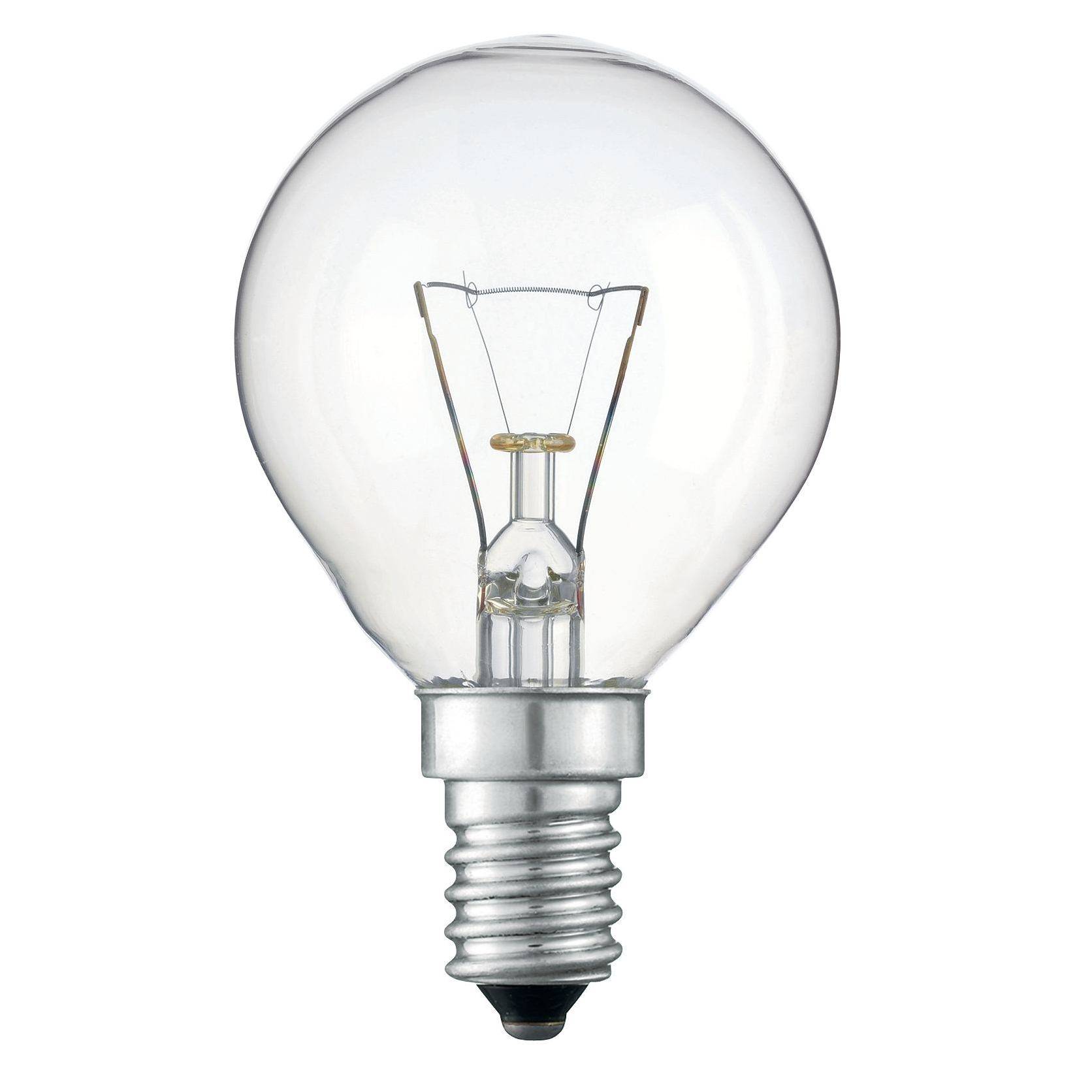

Лампы накаливания

Такой вариант искусственного освещения характеризуется образованием света от тела накала, которое нагревается до высоких температурных показателей под воздействием электрического тока.

Конструкция может быть очень разнообразной, что напрямую зависит от назначения или условий эксплуатации, но обязательными элементами всегда являются стеклянная колба или баллон, тело накала, крючковые держатели, ножка, токовые вводы и предохранитель, а также стандартный корпус, изолятор и контакты донышка в цокольной части.

Преимущества таких ламп представлены:

высоким цвет-передающим индексом;
доступной стоимостью;
небольшими размерами;
отсутствием необходимости применять пускорегулирующие устройства;
мгновенным зажиганием;
низкой чувствительностью к перебоям в напряжении;
отсутствием токсичного воздействия на окружающих.

Тем не менее, снижение популярности обусловлено и некоторыми недостатками, в качестве которых можно рассматривать низкую светоотдачу и непродолжительный эксплуатационный срок.

Галогенные лампы

Галогенная лампа с обычным цоколем

Галогенные лампы мало чем отличаются от ламп накаливания, принцип работы тот же. Единственная разница между ними — это газовый состав в баллоне. В данных лампах к инертному газу примешивают йод или бром. В результате становится возможным повышение температуры нити накаливания и уменьшение испарения вольфрама.

Лампа ко встроенному светильнику

Именно поэтому галогенные лампы можно делать более компактными, а срок их службы повышается в 2–3 раза. Однако температура нагревания стекла повышается весьма значительно, поэтому галогенные лампы делают из кварцевого материала. Они не терпят загрязнений на колбе. Прикасаться незащищенной рукой к баллону нельзя — лампа перегорит очень быстро.

Галогенная линейная лампа

Линейные галогенные лампы используются в переносных или стационарных прожекторах. В них часто бывают датчики движения. Такие лампы используют в гипсокартонных конструкциях.

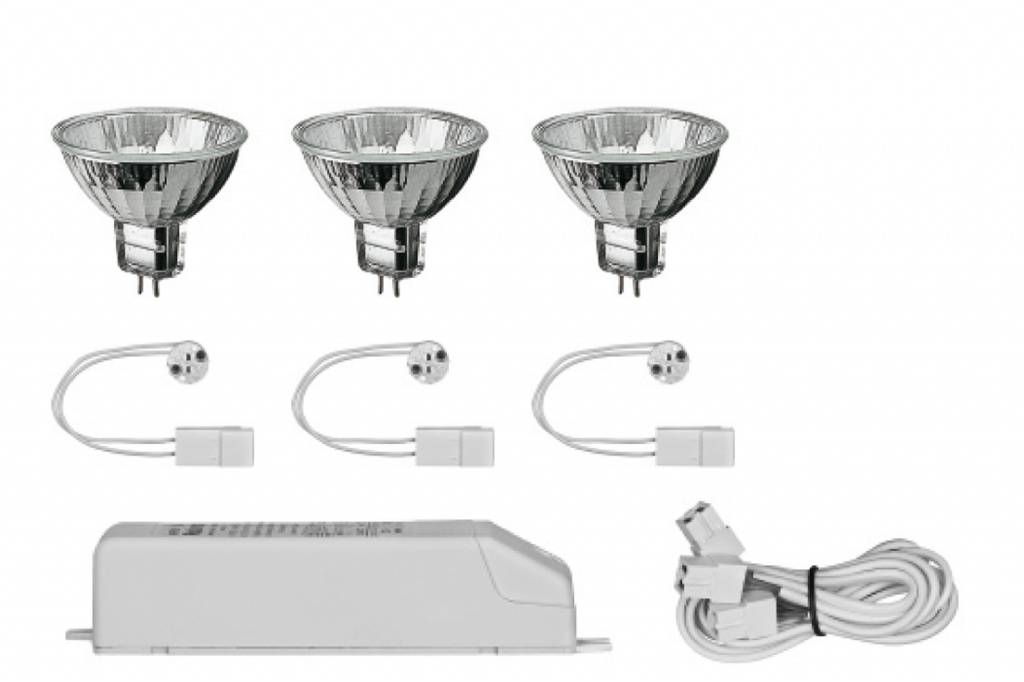

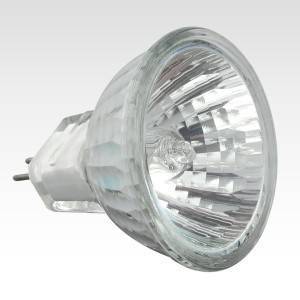

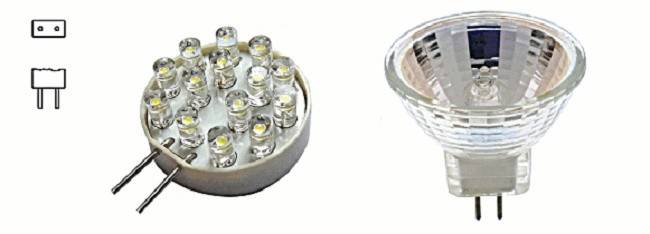

Галогенные компактные зеркальные лампы с цоколем G4

Компактные осветительные устройства имеют зеркальное покрытие.

К минусам галогенных ламп можно отнести чувствительность к перепадам напряжения. Если оно «играет», лучше приобрести специальный трансформатор, выравнивающий силу тока.

Прожектор

Классификация

Лампы накаливания

В недавнем прошлом самый распространенный вид. Осветительные приборы этого типа можно использовать как на стационарных, так и на переносных устройствах (например, переносных фонариках).

Свет излучается нагретой вольфрамовой нитью, помещенной в баллон (баллон), из которого удаляется воздух (отсюда и термин «вакуум»).

Лампы накаливания по составу газа в баллоне делятся на вакуумные, криптоновые и галогенные.

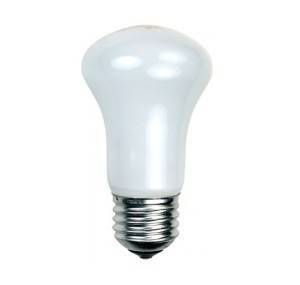

Вакуумные

Поверхность колбы может быть прозрачной или непрозрачной, что обеспечивает более мягкий свет без использования защитного колпачка. Кроме того, верх воздушного шара можно покрыть зеркальной краской, чтобы направить световой поток вниз (под потолочную подсветку).

Лампы для переносных источников работают с напряжением 12, 24, 36 В.

Для стационарных — 220 В, 50 Гц (городская электросеть).

Главный недостаток таких источников света — невысокий КПД — на освещение уходит всего 2-3%. Остальная энергия рассеивается в виде тепла (отсюда плохая светоотдача).

Тип используемого крепления — база Эдисон (E-base); отличается диаметром (в мм), указанным в маркировке:

Е10 — используется для фонарей;
Е14, также называемый «миньон» (малый);
Е27 — норма;
Е40 используется для наружного освещения;

Профессионалы:

широкое использование оборудования;
низкая цена;
простота установки;

Недостатки:

низкая эффективность;
небольшая продолжительность работы (500-1000 час.);
пожароопасность (нельзя использовать в пластиковых и деревянных конструкциях);

Характеристики:

Плинтус	И
Власть	5 — 500 Вт
Световая отдача	7-17 мл / Вт
Цветопередача Ra	более 90
Световая температура	2700 К
Цена	от 10 р.
Продолжительность жизни	500-1000 часов

Криптоновые лампы

Лампа накаливания с добавлением криптона (инертного газа). Они имеют меньшие габариты и большую продолжительность работы, чем вакуумные (1000-2000 часов), не чувствительны к перепадам напряжения.

Характеристики:

Плинтус	И
Власть	5 — 500 Вт
Световая отдача	8-19 лм / Вт
Цветопередача Ra	более 90
Световая температура	2700 К
Цена	от 40 р.
Продолжительность жизни	1000-2000 часов.

Галогенные лампы

Судя по названию, воздушный шар содержит пару галогенов (элементы 17-й группы таблицы Менделеева — бром или йод). Добавление этих газов позволяет значительно увеличить время работы и повысить светоотдачу по сравнению с вакуумными аналогами.

Используется цоколь E или G (см. Люминесцентные лампы).

Профессионалы:

Срок службы до 2000-4000 ч..
Небольшой размер, подходит для использования в гипсокартонных конструкциях (например, подвесном потолке).

Недостатки:

Чувствительность к загрязнениям (установку необходимо проводить в перчатках, если жир оседает на поверхности колбы, устройство очень быстро выходит из строя).
Чувствительность к скачкам напряжения.

В настоящее время разработан новый тип галогенных источников с инфракрасным покрытием, которые пропускают видимый свет и отражают тепловое излучение, имеют меньшее энергопотребление и более длительное время работы, чем их аналоги без покрытия.

Характеристики:

Плинтус	НАПРИМЕР
Власть	20 — 1500 Вт
Световая отдача	14-30 мл / Вт
Цветопередача Ra	более 90
Световая температура	3700 К
Цена	от 20
Продолжительность жизни	2000-4000 часов

Устройство

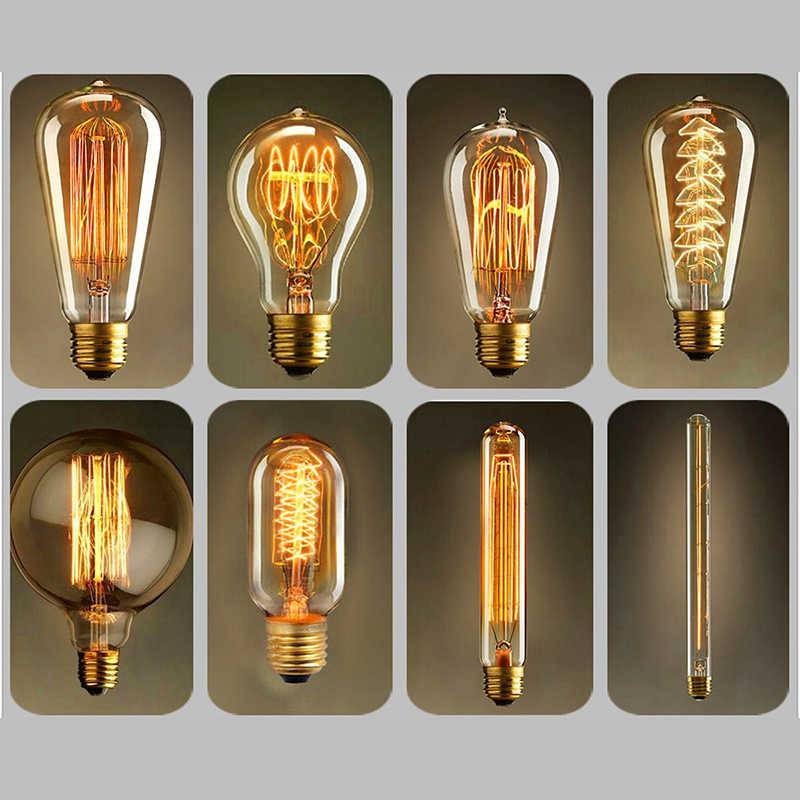

Лампы Эдисона могут быть нескольких видов:

Обычные осветительные приборы, которые имеют общее назначение. В большинстве случаев применяются для создания дизайна интерьера в стиле «ретро».
Лампы Эдисона нашли широкое применение при использовании в прожекторах для обеспечения мощного освещения, действующего набольших расстояниях. Их подразделяют на маячные, общего назначения и кинопроекционные.
В зеркальных вариантов часть внутренней стороны колбы покрыта светоотражающим материалом, а другая — матовым. Это позволяет усилить свет в нужном направлении. Такой слой делают с использованием алюминия.
В галогенных лампах имеется газ из соединений йода или брома. Он увеличивает время существования вольфрамовой нити за счет того, что в небольшой степени препятствует испарению молекул вещества. Такие осветительные устройства имеют более длительный срок службы по сравнению с обычными лампами накаливания.

Настольная лампаВажно! Светодиодные не являются лампами накаливания. В них вместо вольфрамовой нити используются светящиеся полупроводники

Такие устройства обладают многими преимуществами: длительным сроком службы, высоким качеством освещения. Однако они оформлены в стиле лампочек Эдисона.

Может использоваться более одной нити накаливания. Существуют модели, в которых применяется 20 штук.

Спиралевидная нить накаливания

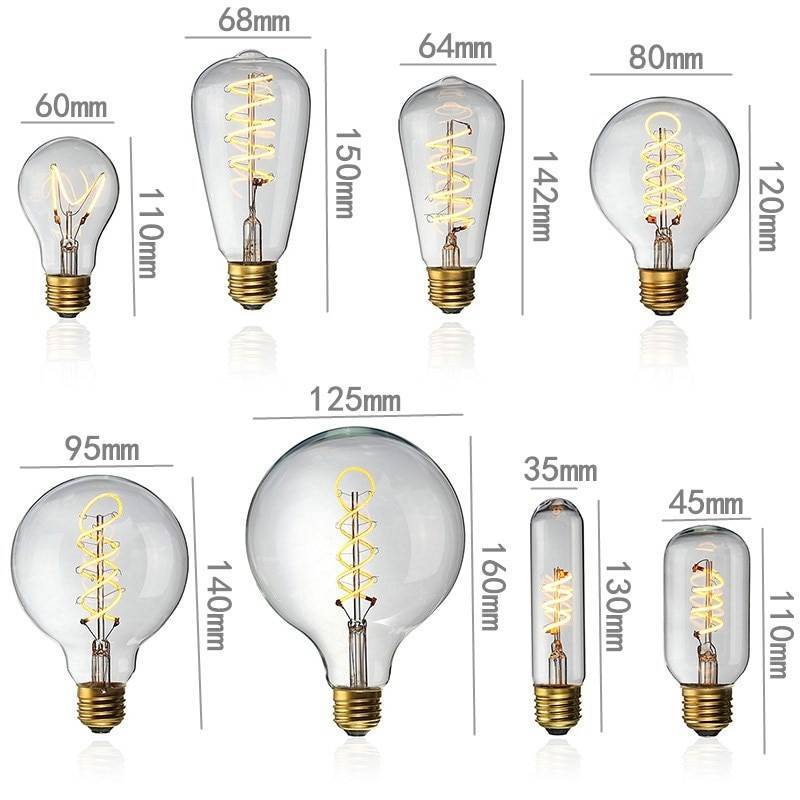

Колба

Выпускаются колбы различных форм и размеров. Часто используются в виде груши, шара или трубки. Диаметр колбы может соответствовать обычным лампочкам накаливания или достигать 24-28 сантиметров.

Оформление бара с помощью ламп Эдисона

Применяются не только прозрачные, но и окрашенные стекла. Может использоваться желтый янтарный оттенок, существуют экземпляры с золотистыми или серебристыми нотками окраса. Выбор колбы существенно влияет на декоративные качества устройства. Некоторые используют такие лампы без абажуров потому что они сохраняют свои декоративные свойства и в таком случае.

Винтажное стекло является очень хрупким. Не разрешается выкручивать лампочку в то время, когда она включена. В этом случае имеется высокий риск того, что тонкое стекло колбы лопнет.

Газовая среда

Для наполнения колбы используется один из инертных газов. Чаще всего для этой цели применяется аргон. При работе вольфрамовой нити инертный газ способствует торможению химических реакций, продлевая срок службы светильника.

Лампы с необычными колбами

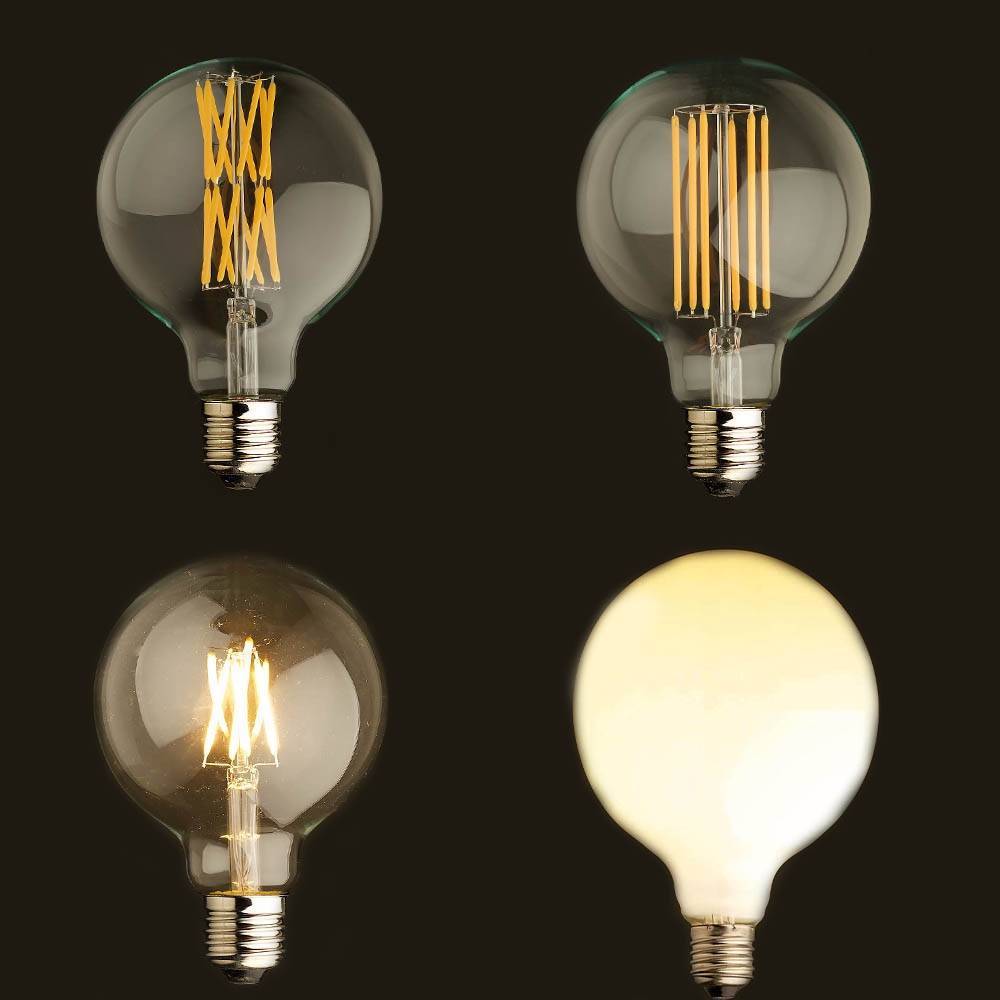

Тело накала

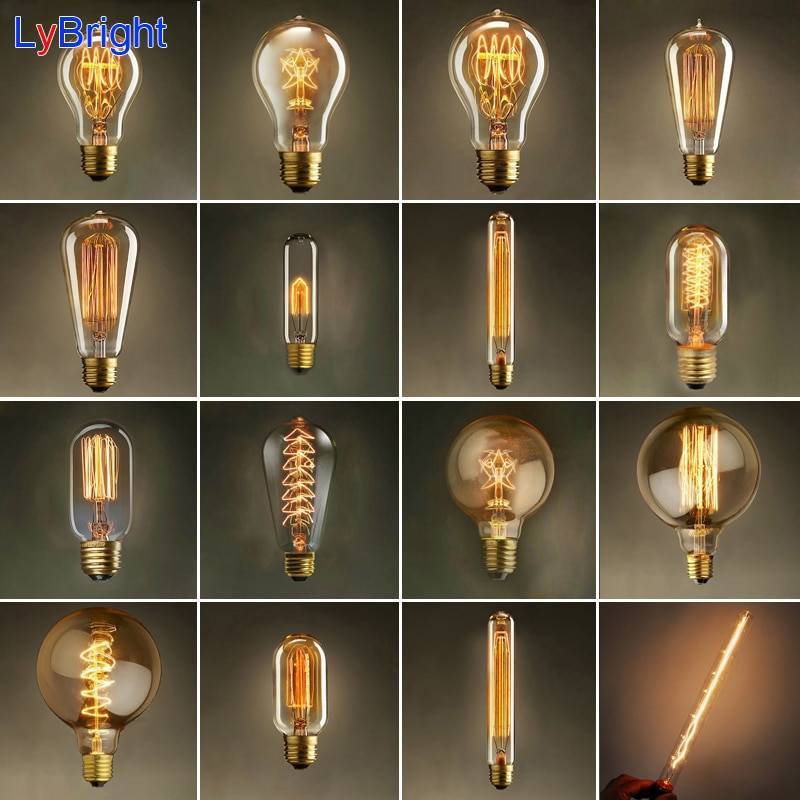

Одной из важных особенностей ламп edison является использование нитей накала различных форм. Наиболее известными являются следующие:

елочка;
беличья клетка;
в виде шпильки;
листообразная;
в виде петли;
спиралеобразная.

Иногда применяются также другие формы нитей. Тело накала также характеризуется классом и количеством входящих в состав нитей.

Люстра с цилиндрическими лампами

Электротехнические параметры

Лампа Эдисона имеет следующие эксплуатационные характеристики

Работает от обычной сети переменного тока, вкоторой имеется напряжение 220 В.
Срок эксплуатации, всреднем, составляет 3000-3500 часов работы.
Характеризуется цветовой температурой 2700К. Она соответствует теплым оттенкам белого или желтого цвета.
Существуют лампочки различной мощности в диапазоне от25 до 100 Ватт.
Лампочки используют популярный цоколь E27, а также E14 иB22.
Выпускается с колбами, имеющими различные формы: в виде груши, шарика или трубки.

Вам это будет интересно Особенности энергосберегающих ламп

В лампочках могут применяться различные формы, в которых сделана вольфрамовая нить.

Цоколь

Для того, чтобы использовать такую лампочку, должен иметься цоколь, в который ее можно вставить. Наиболее распространенным вариантом является E27 — стандартный патрон. Однако эта лампа выпускается также в других вариантах: для E14 или B22.

Оригинальная настольная лампа

По освещаемой зоне

Системы освещения различаются по освещаемой зоне. Выделяют общее и местное освещение.

Местное

Местное освещение применяется в качестве дополнительного для выделения небольшого участка или зоны. Например, удобнее установить направленный светильник на станке, чем полностью его освещать. При выборе светильника нужно учитывать, что резкий перепад яркости провоцирует повышенную усталость глаз.

Местное освещение может быть направленным, если требуемая освещенность поверхности достигается направлением на него светового потока от светильника, или рассеянным, когда свет проходит через полупрозрачный плафон. Для организации такого освещения используют направленные светильники, светильники с абажурами и настольные лампы. Можно организовать освещение отраженным светом, когда световой луч направляется на стену или потолок.

Общее

Системы общего освещения применяются как внутри, так и снаружи помещения. Это наиболее распространенный тип для обеспечения нормальных условий труда или отдыха.

При организации общего освещения нужно помнить о равномерности распределения световых потоков и соответствии уровня освещенности принятым нормативам. Как правило, светильники располагают на потолке, но допускается их размещение на стенах.

Освещение смешанного типа объединяет все вышеописанные виды. Свет может исходить из светильников с полупрозрачными плафонами, направленными вверх или вниз.

Буквы в маркировке

Тип цоколя принято указывать тремя буквами латинского алфавита и цифрами. Их значения по порядку таковы:

Большая буква — сообщает о форме.
Цифра — номер цоколя. Характеризует его размеры и расстояние между питающими выводами.
Маленькая буква — количество контактов.

Третий символ обычно опускается производителями. В быту по умолчанию используют лампы с двумя выводами. Поэтому на упаковке встречаются только первые два символа (Е 14).

С помощью маркировки можно узнать полезную информацию об осветительном приборе. Значения букв раскрываются в таблице.

Первая большая буква в начале маркировки — форма
E	Резьбовой цоколь Эдисона
G	Штырьковый
R	Крепеж с утопленными выводами
H	Автомобильные лампы
B	Цоколь штифтовой (иногда называют — байонет)
S	Софитный крепеж
P	Фокусирующий
T	Телефонный
K	Кабельный
W	Бесцокольные лампы
Маленькая буква в конце маркировки — количество выводов (указывается не всегда)
s	1 контакт
d	2
t	3
q	4
p	5

Резьбовые цоколи Эдисона — тип E

Самая старая и распространенная модификация. Встречается практически в любой квартире. Яркие представители — E27, E14. Эти типы цоколей применяются в стандартных лампочках для дома. Чуть менее известен E40. Предназначен для ДРЛ и ДНаТ светильников на 400 Вт. Они применяются для освещения дорог. Выделяются маленькие представители этой модификации — E5 и Е12. Они имеют узкий диаметр и встречаются сравнительно реже.

Резьбовые цоколи тип E

Штырьковые — G

Применяются для точечных светильников. Конструкция подразумевает, что питание на лампу передается по двум штырям. Они бывают различной толщины — G7, G9. Для фиксации лампочку достаточно поступательным движением вставить в патрон.

Лампочки со штырьковым типом цоколя

Настольные — 2G11

Лампочки с такими цоколями относятся к люминесцентным. Внешне напоминают G23. Колба осветительного прибора имеет вытянутую форму в виде буквы «П». В таких цоколях установлен пусковой стартер и конденсатор.

Светодиодные лампы с цоколем 2G11

С утопленными выводами — R

Эти осветительные приборы называют линейными. Встречаются в прожекторах строительных объектов и стадионов. Обычно это газоразрядные или галогенные лампы.

Лампа металлогалогенная 150 Вт RX7s

Автомобильные — H

Производятся для индустрии автомобилестроения. Изначально буква «H» обозначала галогеновые лампы. Со временем форм-фактор прижился. Все изделия, выпускаемые с таким крепежом, начали помечать символом «H». Например — H1, H4, H7.

Автомобильная лампа H7

Штифтовые — B

Используются в двуспиральных автомобильных лампах. Их конструкция позволяет зафиксировать осветительный прибор в одном единственно верном положении

Это важно для направленной фокусировки света. Лампочка вставляется с нажатием и поворотом

Энергосберегающая лампочка B22

Софитные — тип S

Первоначально применялись в сценическом оборудовании. Отсюда их красивое название. Сейчас распространены в подсветке салонов авто, ванных комнат и некоторых приборов. Их особенность — малый диаметр до 19 мм.

Софитная с цоколем SV8.5

Фокусирующие — P

Оснащены встроенным отражателем. Схожи по назначению с типом B. Устанавливаются в одном правильном положении. Встречаются в фонарях и кинопроекторах.

С фокусирующим цоколем – тип P

Телефонные — T

Лампы накаливания с T цоколями применяются в качестве индикаторных. Имеют низкий ток потребления 30-120 мА. Конструкция патрона предусматривает установку светофильтра. Распространенные напряжения таких ламп — 12, 24, 48 и 60 В.

У телефонных ламп есть характерная неисправность. Отрываются тонкие проволочки, идущие к колбе

Если лампочка не светится, на это следует обратить внимание. Возможен быстрый ремонт

Индикаторная лампа цоколь T5.5 k

Кабельные — тип K

Редкий вид цоколей. Осветительные элементы встречаются в оранжереях и помещениях, где требуется имитация солнечного света. Обычно это лампы, подходящие для выращивания растений.

Лампа Metalarc HSI-td 2000 w/d с цоколем K12S

Умные цоколи

Современные устройства. Работают с любыми смартфонами. Свет можно удаленно включать и выключать с помощью приложения на телефоне. Управляются по сети Wi-Fi. Некоторые модели могут изменять свой цвет. Выглядит очень эффектно.
