Беспроводной звонок на дверь в квартиру: выбор и установка

Содержание

Схема и принцип работы

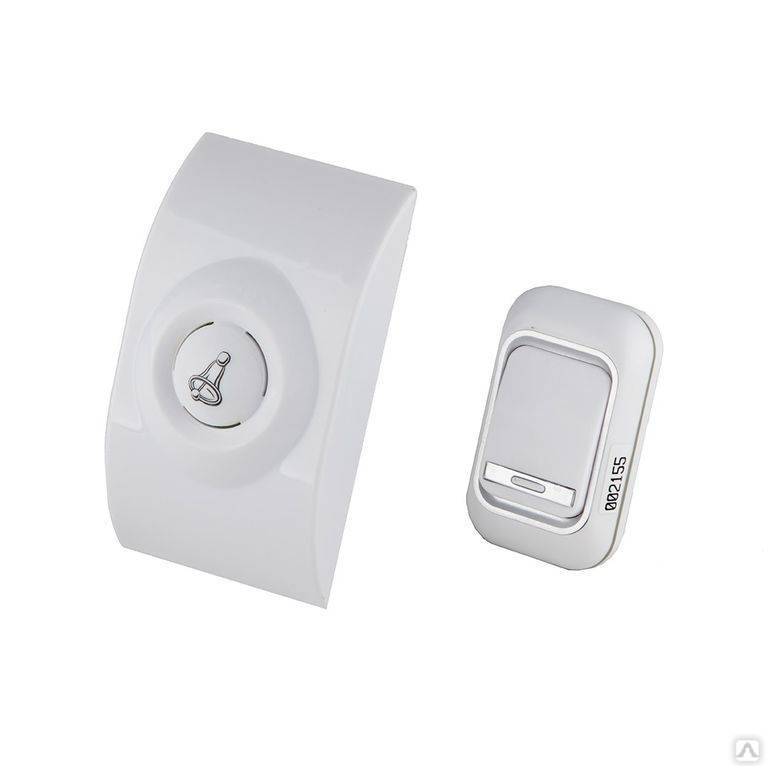

Схема устройства включает:

Кнопку, от которой сигнал подается на динамик, расположенный в помещении. Вместо привычного кабеля беспроводные устройства для передачи сигнала используют радиоволны.
Приемник, улавливающий и преобразующий радиоволновые сигналы.
Аккумулятор или батарейка. Подобный элемент питания позволяет размещать устройство на большом расстоянии от сети.

Мелодия раздается в тот момент, когда посетитель нажимает на кнопку. Приемник улавливает и преобразует радиоволны в звуковой сигнал. Так владелец узнает, что к нему пришли. Беспроводные звонки передают сигнал от кнопки на различное расстояние. Все зависит от типа материалов, используемых при строительстве дома. Сила сигнала уменьшается, если устройство находится в кирпичном или бетонном здании и за металлической дверью.

Как установить беспроводной звонок в квартиру своими руками: схема и подробная инструкция

Пусть дверной звонок не является визитной карточкой дома, как входная дверь. Но какое-то представление о его хозяевах он оставляет. Обычно дверные звонки выбирают по мелодии, которая включается при нажатии на кнопку

Более изысканные покупатели обращают внимание на технические характеристики такого устройства. Беспроводной дверной звонок — это отличный способ показать своим гостям ваш статус и вкус

Как работает беспроводной звонок

Принцип работы проводного звонка очень прост. От кнопки, установленной в наружной части двери, прокладывается провод, соединенный с динамиком, который располагается внутри квартиры. К динамику подключается электричество. При нажатии на кнопку звонка замыкается цепь и включается динамик, проигрывающий мелодию.

Беспроводные звонки используют тот же принцип, что и их проводные аналоги. Но для включения их динамика не нужно замыкать электрическую цепь кнопкой звонка. Сигнал от такой кнопки передается на приемник звонка с помощью радиоволн. Датчик считывает их и активирует динамик – звучит мелодия.

Благодаря отсутствию в комплектации устройства проводов, установка беспроводных звонков существенно облегчается. Не нужно сверлить отверстия и заводить провод от кнопки к динамику звонка.

Беспроводные звонки могут быть двух типов:

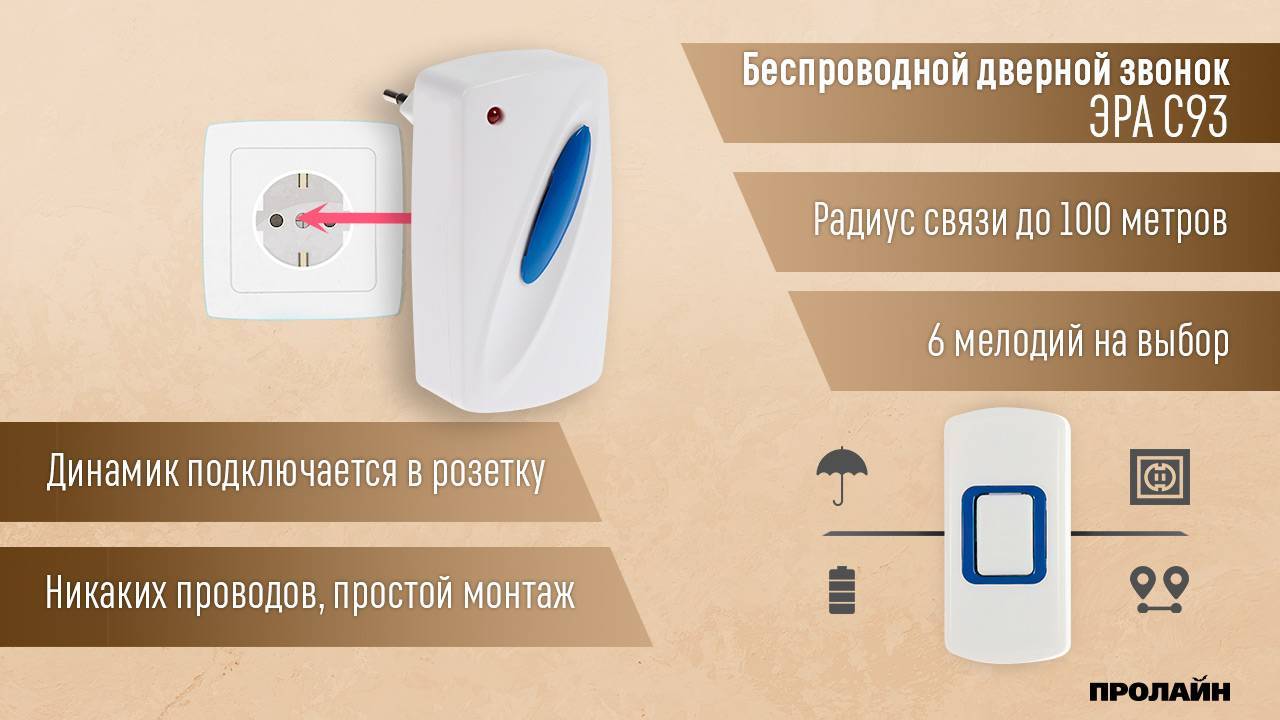

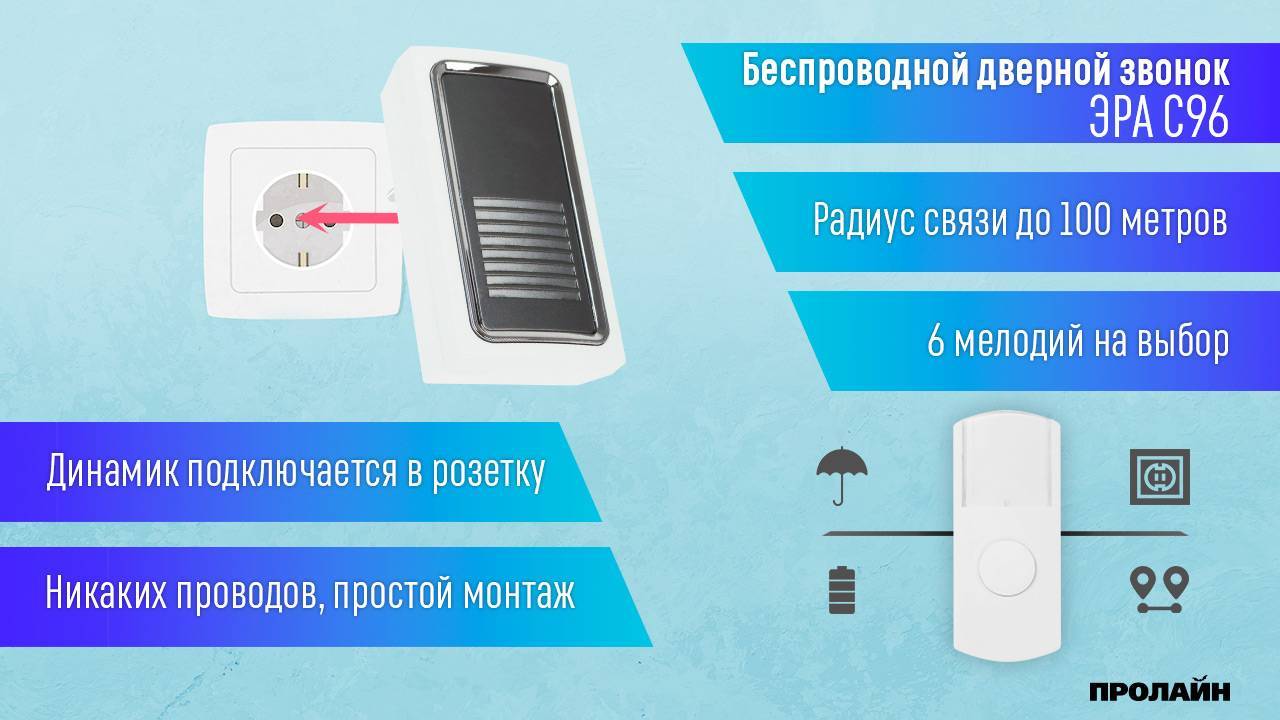

динамики звонков первого типа подключаются к электрической сети, а кнопка работает от батарейки,
в некоторых моделях от батарейки работает не только кнопка, но и динамик. Монтаж таких беспроводных звонков заключается только в установке кнопки с внешней стороны двери и установки динамика внутри квартиры. При этом его подключать к электричеству не нужно.

Внимание! При установке беспроводного звонка нужно учитывать максимально возможное расстояние между кнопкой и динамиком. В зависимости от материалов, из которых изготовлены стены, это расстояние может меняться

Некоторые беспроводные звонки комплектуются сразу несколькими динамиками. Их можно установить в разных частях дома: на кухне, в гараже, в мастерской и т.п. — там где есть вероятность не услышать динамик у входной двери.

Установка беспроводного звонка

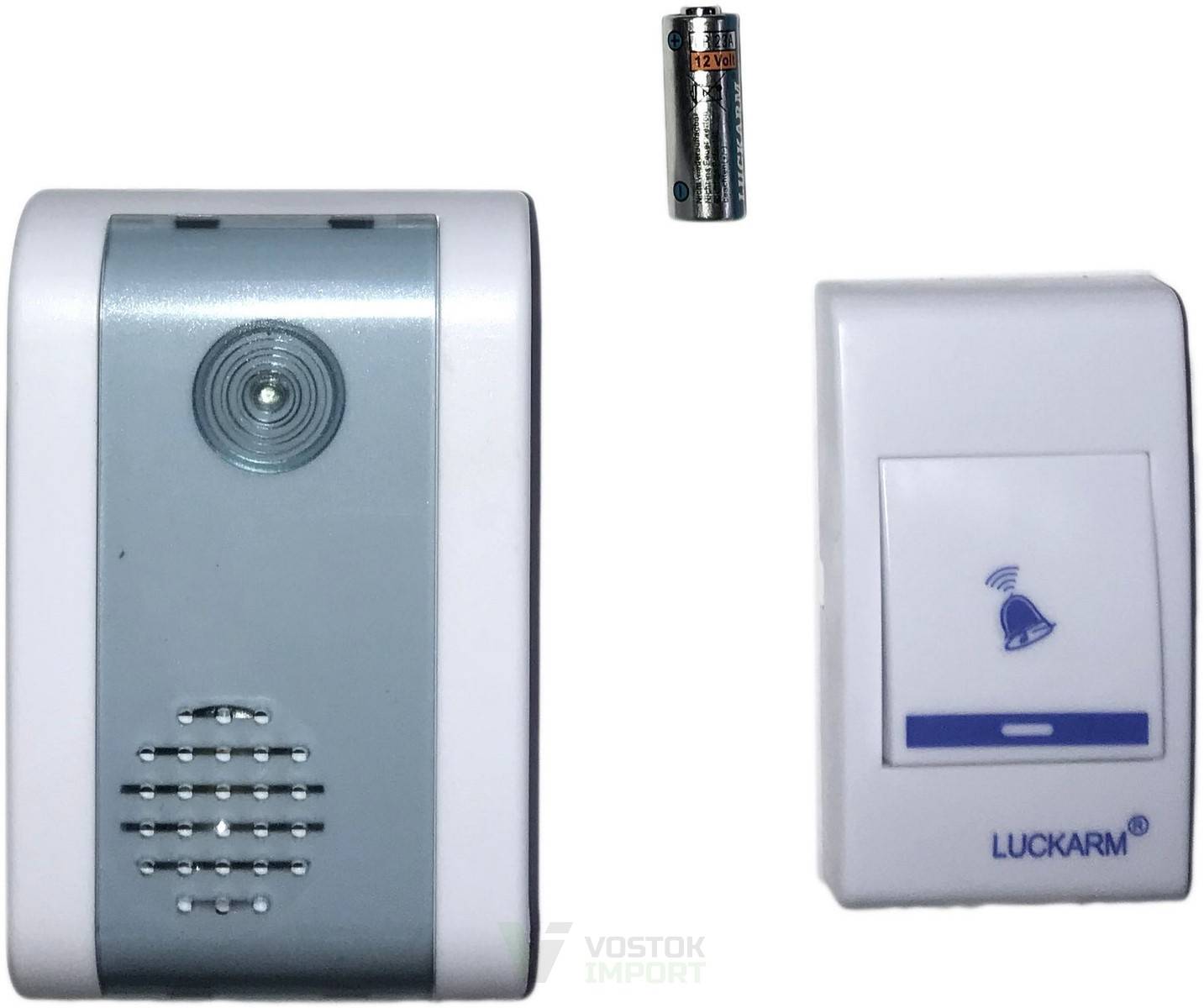

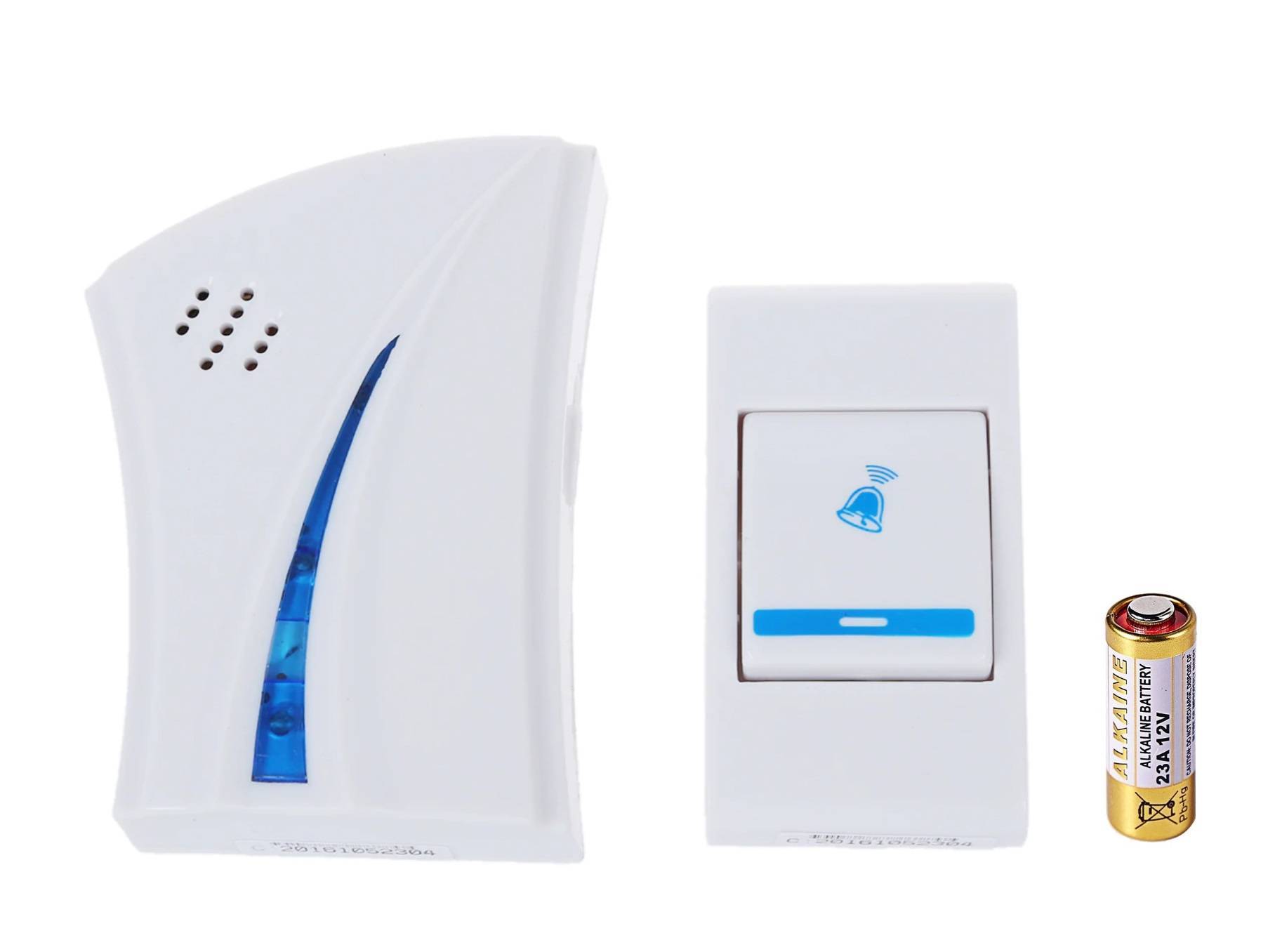

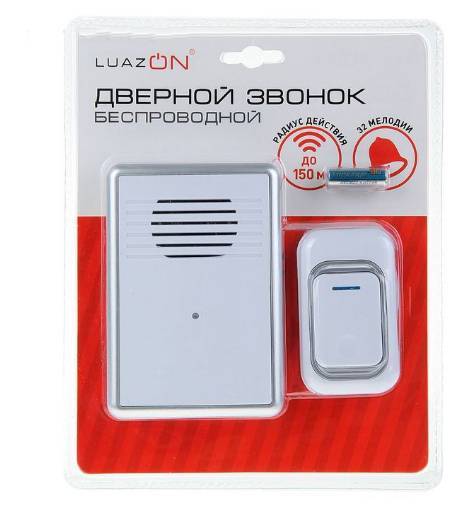

Осмотр комплектации.

Выбираем место для установки.

Распаковываем все составные части звонка и выбираем место, где будут крепиться его модули. Если «внутренние» части звонка работают от сети, нужно продумать, как обеспечить к ним доступ электричества.

Для внешней кнопки также нужно выбрать место. Обычно производители беспроводных звонков снабжают кнопки креплением на двустороннем скотче («липучке»). Сразу нужно сказать этот вариант не очень практичный. Лучше всего закрепить кнопку звонка с помощью саморезов.

Сделать это можно рядом с дверным проемом. Если это невозможно, то для этой цели можно использовать дверное полотно.

Установка кнопки беспроводного звонка.

После того как с местом определились, можно переходить к установке кнопки. Если она будет крепиться недалеко от дверного проема на стене, то с помощью перфоратора нужно сделать отверстия под дюбели. Для этого нужно выбрать подходящий диаметр бура и засверлиться на нужную глубину. Устанавливаем кнопку с помощью саморезов.

Установка внутренних блоков беспроводного звонка.

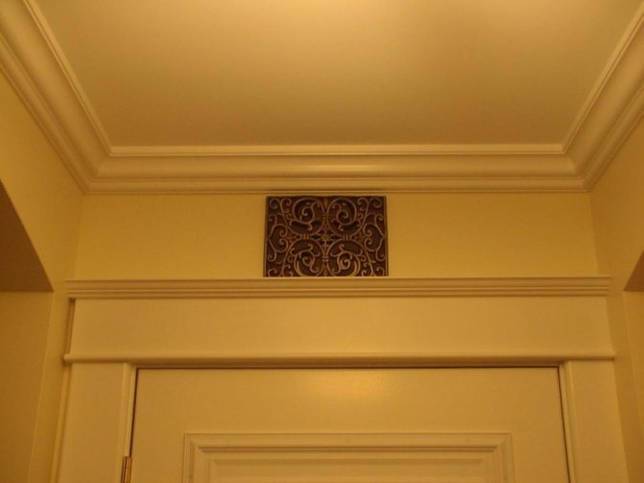

Внутренние части беспроводного звонка необязательно вешать на стену. Некоторые модули можно просто поставить на тумбочку рядом с дверью или в том месте, где они будут использоваться. Если вы решили прикрепить их к стене, то для этого опять понадобиться перфоратор.

Внимание! Если внутренние части беспроводного звонка работают от электрической сети, их нужно подключить к ней. Для этого нужно воспользоваться инструкцией

Эта процедура не сложнее подключения обычной розетки.

Проверка работоспособности.

Вставляем батарейку в кнопку и проверяем работоспособность системы. Если при нажатии на кнопку начинает звучать мелодия, то все установлено правильно. Можно пользоваться.

На что ещё обратить внимание при выборе звонка?

Дизайн. Дешевая пластиковая модель вряд ли украсит вашу дверь. Производители используют кожу, дерево, замшу, материалы, имитирующие камень. Посмотрите подборки фото дверных звонков, чтобы придя в магазин примерно знать, что искать.

Простота установки и демонтажа. Наиболее удобны звонки, которые можно закрепить с помощью двустороннего скотча.

Цена. Даже если ваш бюджет ограничен, не стоит покупать слишком дешевые звонки. Они могут быстро выйти из строя. И помните: чем больше функций, тем выше цена.

Качество сборки. Корпус звонка должен быть защищен от случайного попадания влаги.

Учитывайте особенности помещения. Тихий звук будет не слышен в большом доме, а чрезмерно громкая мелодия будет лишней в уютной квартире.

Как подключить звонок к питанию

В этой главе речь пойдет об электрическом подключении. Рассматривать будем отдельно проводные и беспроводные модели, так как питание и способы его подводки/подачи разные.

Проводные модели

Подавляющая часть дверных звонков проводного типа питается от 220 В и лишь около 10-15% от 12 или 24 В. При установке на улице, во дворе частного дома, второй вариант более безопасен, так как пониженное напряжение не представляет опасности для человека. Но в этом случае обязательно наличие инвертора, преобразующего 220 В в более безопасное низковольтное электропитание 24 или 12 В.

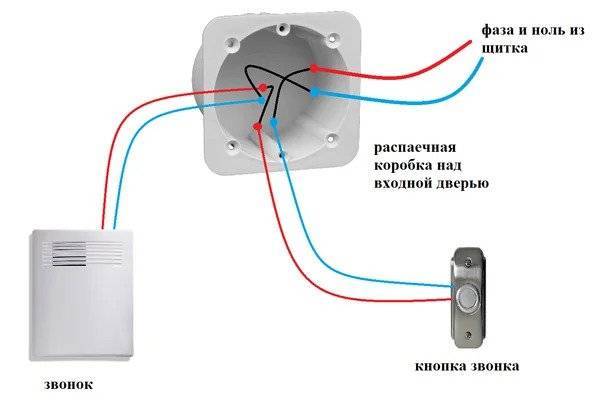

При подключении звонка к сети 220 В питание можно взять от ближайшей распаечной коробки. Внутренний блок дверного звонка обычно устанавливается рядом с дверью. Тут же обычно есть распределительная коробка, от которой питание идет на освещение. Вот тут и можно подключить звонок.

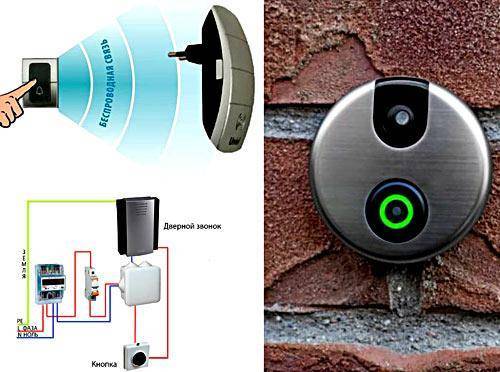

Схема подключения дверного звонка проста: фаза заводится на кнопку, от нее идет на один из выходов внутреннего блока. Ко второму контакту блока подается нулевой провод. Схема этого подключения на рисунке ниже.

Какие провода использовать

Кроме того, как подключить звонок, надо подумать, чем его можно подключить. Токи в этих устройствах совсем маленькие, и при подключении в квартире (трасса между звонком и внутренним блоком) подойдет буквально любой провод в изоляции. Это может быть даже телефонная лапша, интернет-кабель, витая пара.

Подключить звонок в квартире можно «лапшой» с солидным диаметром жил

При необходимости тянуть питание на улице, требуется уже силовой кабель — или NYM самого малого сечения. Можно также использовать провода в резиновой или ПВХ оболочке, но прокладывать их лучше в защитном гофрошланге.

Две кнопки

Иногда к одному звонку надо подключить две кнопки — например, от калитки и уже от входной двери. В этом случае их подключают параллельно.

С распредкоробки выходит два провода, подключенных к фазе. Один тянут на одну кнопку, второй — на другую. От второго контакта каждой из них приходит провод. Оба этих проводника заводятся на один из контактов внутреннего блока. На второй свободный контакт подключается провод от «нейтрали» с распределительной коробки. При такой схеме подключения звонок будет работать при нажатии любой из кнопок.

Два звонка

В проводном исполнении можно поставить не только две кнопки, но и два звонка. Можно даже три, если надо. Эта ситуация встречается чаще. Например, один звонок поставить в доме, второй — в постройке, в которой проводится не меньше времени, чем в доме. На летней кухне, в гараже и т.п.

Как подключить звонок в таком случае? К питанию параллельно подключаются два звонка. Для этого на кнопку подаем фазу из распределительной коробки. Со второго вывода кнопки уходит два проводника: по одному на оба звонка. На свободные выводы звонков подаем «нейтраль» — снова-таки два провода.

Беспроводные дверные звонки

Беспроводные модели чаще всего питаются от батареек, но есть модели, внутренние блоки которых питаются от 220 В. Но во втором варианте все что необходимо — просто воткнуть их в розетку — на тыльной стороне есть стандартная вилка. Так что вопроса как подключить звонок в этом случае не возникает.

Беспроводные модели — разный вид, разные стили

В регионах с холодными зимами с кнопками, которые работают от батареек, надо быть аккуратнее: не все из них могут работать при -20°C, не говоря уже о более низких температурах. Хорошо себя чувствуют в морозы литиевые батарейки. Но они бывают не во всех форматах, а только в АА и ААА. Так что лучше всего найти звонок, у которого кнопка работает от источников питания такого типа. Если у вас уже есть звонок и батарейки там регулярно «садятся» можно попытаться найти другой выход:

Возможно, есть и другие способы того как подключить звонок в беспроводном варианте чтобы он работал в морозы.

Установка и замена дверного звонка — на самая сложная задача. Если вы умеете хоть немного работать с электрикой, у вас получится. Далее речь пойдет о том, как подключить звонок в квартире, доме — проводной и беспроводной.

Принцип работы и комплектация

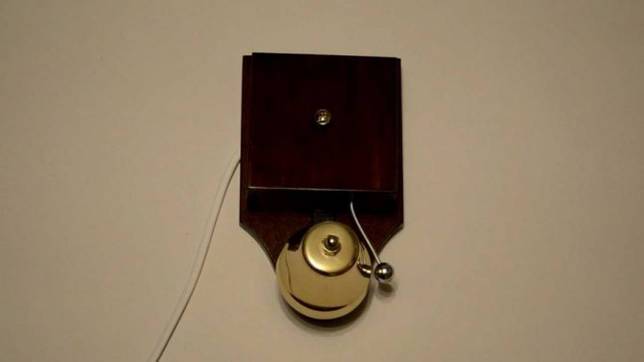

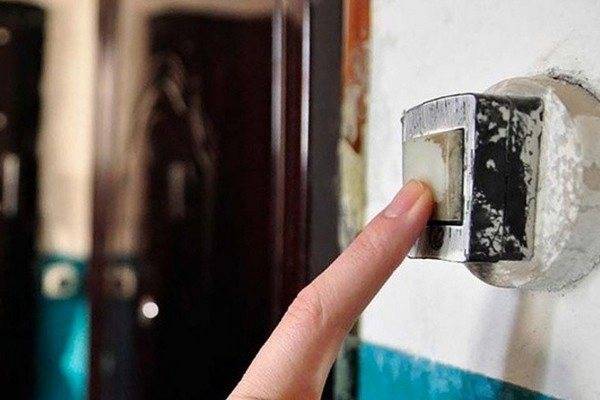

Обычный звонок работает по простой схеме. При нажатии кнопки на входной двери замыкается контакт на проводах, которые ведут к динамику, расположенному в помещении. В свою очередь последний подключен к розетке. Если в электросети есть напряжение, то звучит банальный зуммер.

Сама кнопка подпружинена. Поэтому, когда палец гостя покидает ее, она возвращается в исходное положение и контакт прерывается. Сигнал перестает звучать.

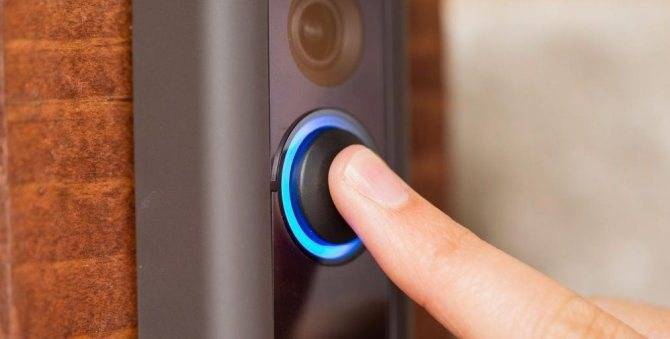

У беспроводного устройства все по-другому. Нажимая кнопку звонка, гость подает сигнал, который с помощью радиоволн посылается на приемную станцию, которой комплектуется динамик. Его располагают в глубине дома. Но для передачи нужна энергия и она подается не от сети, а от аккумулятора. Обычно в корпусе кнопки устанавливается простая батарейка.

Приемник с динамиком могут быть подключены к электросети. Или работать от встроенного аккумулятора. Трансляторов даже может быть несколько. Их устанавливают в разных частях жилища, если звук от основного плохо слышен в дальних комнатах. Если такой звонок монтируется в частном доме, то возможно размещение дополнительных динамиков на территории участка.

Дальность передачи сигнала зависит от преград, встречающихся на пути. Обычно приемник ловит его на расстоянии до 200 метров. Но бетонные или кирпичные стены большой толщины способны заглушить передачу, а в некоторых случаях и даже прервать. Правда такое может случится только в настоящем бункере. На практике, в обычном доме или квартире все беспроводные устройства работают без перебоев.

Виды существующих видеозвонков

Современный рынок предлагает большое количество моделей как отечественных, так и иностранных производителей. Различия в них заключаются в технических характеристиках и стоимости. Можно купить видеозвонок в недорогом бюджетном решении, в конструкции которого используется черно-белая видеокамера и монитор соответствующего типа. Сопряжение между этими элементами осуществляется специальным кабелем.

Основные типы видеозвонков:

беспроводной. В таких моделях передача данных происходит благодаря использованию Wi-Fi, GSM связи или радиоканала. Это оборудование отличается комфортностью использования и удобством монтажа;
видеоглазки. Данное оборудование устанавливается на дверное полотно вместо стандартного глазка. При этом оно может фотографировать посетителя и передавать сообщения. При необходимости, к нему можно подключить дополнительные устройства;

Более современные видеоглазки используют Wi-Fi и GSM для передачи данных

сложные системы. В таком оборудовании производители сочетают функции домофона и видеозвонка. Эти модели оснащены датчиками движения, специальной ИК подсветкой для темного времени суток, автоматическим режимом включения видео. Они могут отправлять сообщения владельцу, устанавливать с ним телефонную связь и т.д. Довольно часто такие системы используют на больших складских помещения и на промышленных объектах.

Выбор звонка

Звонок на воротах или калитке оповещает хозяев дома о пришедших гостях.

Звонок установленный на столбе калитки

Современные беспроводные звонки работают на радиочастотах. Такие приборы не всегда актуальны для дверей в многоквартирных домах, где соседство нескольких радиоустройств мешает работе каждого из них.

Радиозвонки могут работать не только на батарейках, но и от стационарного приемника. Среднее расстояние между кнопкой звонка на калитке и источником подачи сигнала составляет около 130 м. Стационарная (базовая) часть аппарата фиксируется в доме, например, на поверхности стены.

Принцип действия калиточного радиозвонка

Отсутствие раздражающих слух мелодий;
Подходящий к ограде дизайн изделия;
Наличие рядом с кнопкой подсветки;
Уровень звука должен быть не менее 80 дБ;
Наличие дополнительных крепежей (кроме липучки);
Вес кнопки, который должен быть небольшим (до 50 г);
Заявленный температурный диапазон работы;
Наличие защиты от интенсивного излучения;
Степень защиты от морозов и осадков.

Прежде чем купить понравившуюся модель, нужно убедиться в том, что указанный в аннотации радиус ее действия удобен для использования. Так, например, если от кнопки звонка до приемника около 65 м, нет смысла приобретать звонок, работающий в радиусе 60 м.

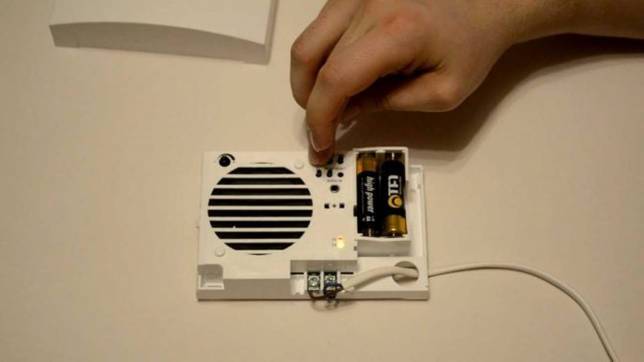

Внутреннее устройство беспроводного звонка

В звонках, специально предназначенных для работы при низких температурах, батарейки не замерзают даже в морозы. На улице наиболее популярно использование устройств, температурный диапазон работы которых рассчитывается следующим образом:

Уличная кнопка — от -20° до +35°;
Приемник — от −0° до +35°.

Как отключить дверной звонок

Эти работы под силу выполнить даже тем, кто никогда не имел дел с электрикой. Сначала надо вырубить электричество во всей квартире, отключив автоматы в щитке. Последовательность действий следующая:

Бокорезами с изолированными ручками перекусывают одну жилу провода (расположена у коробки). Таким же образом поступают и со второй жилой, после чего снимают устройство. Провода следует изолировать, используя изоленту.
От дверного звонка откручивают провод при помощи заизолированной отвертки.
Разбирают кнопку. От нее откручивают провода и изолируют. При желании, их просто обрезают.

Все манипуляции сводятся к тому, что от устройства отсоединяют провода.

Преимущества и недостатки

Перед покупкой беспроводного звонка важно изучить его особенности, оценить плюсы и минусы, а после принимать решение о возможности применения. Преимущества:

Преимущества:

Нет проводов. В процессе монтажа можно обойтись без дрели (кроме случая крепления кнопки с помощью саморезов), протягивания проводов или кабелей, объединяющих кнопку и динамик. Это удобно, когда изделие покупается для дачи или частного дома. При установке на дверь в квартиру можно избежать сдирания обоев или порчи интерьера. Устройство имеет автономное питание, поэтому в отдельном подводе напряжения (кроме некоторых случаев) нет необходимости.
Легкость и высокая скорость установки. Фиксация изделия занимает несколько минут. Это обусловлено отсутствием проводов и сложных креплений.
Удобство. Применение такого изделия не вызывает трудностей, как для гостей, так и для владельцев дома (дачи, квартиры).
Легкость переноса на другое место. Благодаря отсутствию проводов, беспроводный звонок в любой момент можно перевесить.
Возможность применения в комплексе со сложными устройствами. Беспроводные звонки можно использовать для домофона или комплектовать их двумя кнопками (если в этом имеется необходимость).

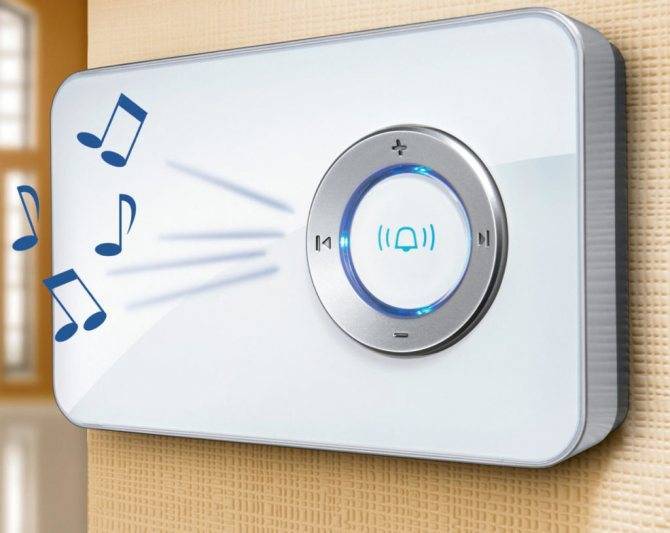

Приятный дизайн. Современные модели имеют привлекательный внешний вид, поэтому вписываются в любой интерьер. Большой выбор моделей позволяет подобрать товар, подходящий по форме, цвету или материалу изготовления. Можно быть уверенным, что беспроводный звонок только украсит интерьер или экстерьер.
Независимое питание. Обычные звонки работают без батареек и для подачи напряжения приходится тянуть провода. В случае с беспроводным устройством в этом нет необходимости. Напряжение подается от батареек, поэтому даже при отключении света гости смогут оповестить о приходе. Такая особенность полезна для частных домов или для дачи, где отсутствует электричество. Альтернативный вариант — использование беспроводного звонка без батареек, когда питание подается от специальных аккумуляторов (покупаются отдельно).
Возможность доукомплектации. При желании беспроводные звонки можно дополнить другими устройствами (в зависимости от модели). Речь идет о подключении видеокамеры, ТВ или другого оборудования.

Недостатки:

Монтаж беспроводной кнопки возможен не во всех случаях. В процессе установки не используются провода, а сигнал передается по беспроводному принципу. Если на его пути имеются препятствия, изделие не сработает. При таких обстоятельствах придется монтировать классический проводной звонок или устранять причину помех (если это возможно).
Необходимость смены батарейки. Автономный источник питания имеет свойство разряжаться, поэтому время от времени он требует замены. Если пропустить этот момент, беспроводный звонок не сработает.
Плохое крепление. Некоторые модели фиксируются с помощью липкой основы. Такой вариант подходит для двери в квартиру. При монтаже на даче или использовании для частного дома кнопка фиксируется на улице. Под действием холода она часто отпадает. Кроме того, крепеж на липучке не выдерживает даже легкого физического воздействия.
Вероятность заедания. Наличие негативных воздействий (к примеру, попадание в изделие влаги, влияние низких температур или смещение контактной группы) приводит к зависанию кнопки в сработанном положении. В результате звонок работает до момента разрядки батарейки или устранения дефекта.
Легкость кражи. Беспроводную модель звонка проще украсть, ведь к ней не подключены провода. Во избежание воровства можно установить на входе видеокамеру. Она будет вдвойне полезна. Во-первых, она позволяет лично посмотреть на гостя, а во-вторых, снизит вероятность кражи.
Отсутствие передачи сигнала. Наличие проблем в работе схемы может привести к трудностям с отправкой сигнала от кнопки к звонку. Возможна и другая ситуация, когда команда приходит, но звука нет.

Беспроводный звонок — не идеальное устройство, но его преимущества с лихвой покрывают минусы в его работе.

Беспроводный выключатель, что это такое и стоит ли его устанавливать

Установка беспроводного звонка

Вне зависимости от того, планируете вы установить беспроводной звонок для квартиры или для частного дома, алгоритм действий при его установке представляет следующую последовательность мероприятий:

выбор и подготовка мест для установки;
монтаж внешнего модуля;
монтаж внутренних модулей.

Беспроводной звонок

Более подробно каждый этап подготовительных и основных работ описан ниже.

Выбор места для установки рабочих элементов

Владельцы квартир могут разместить кнопку звонка на наружной стороне входной двери, либо на стене рядом с ней. В зависимости от конструкции и комплектации может быть предусмотрен монтаж кнопочного модуля посредством шурупов, при помощи двухстороннего строительного скотча (липучки) либо оба этих способа.

От наклеивания устройства целесообразно отказаться, если для места его монтажа вы избрали поверхность двери, так как в данном случае такое соединение не будет достаточно надежным ввиду систематических вибраций и колебаний, связанных с открыванием и закрыванием входной двери. В частных домах самым логичным местом для установки уличного звонка будет являться калитка.

Выбирая место для монтажа динамика (либо динамиков) следует, в первую очередь, убедиться в качественном взаимодействии обоих модулей при планируемом их взаиморасположении. В квартирах динамиковые элементы обычно установлены в прихожей, недалеко от входной двери.

Для частных домов, как упоминалось выше, можно предусмотреть расположение нескольких динамиков в различных помещениях дома или даже на придомовой территории с той лишь целью, чтобы сигнал входного звонка смог оповестить хозяев о посетителях, где бы они в данный момент не находились

Монтаж кнопочного модуля

После выбора будущего месторасположения кнопки звонка можно переходить непосредственно к ее установке.

Важно! Если беспроводная конструкция приходит на смену проводной, то предварительно следует аккуратно демонтировать старую звонковую кнопку: обесточиваем систему оповещения хозяев квартиры о визите гостей, удаляем со стены кнопку и провода, заделываем шпаклевкой отверстие на месте ее установки. Кнопка звонка

Кнопка звонка

Если вы решили закрепить новую кнопку при помощи липучки, которая имеется на ее обратной стороне, то следует предварительно обезжирить поверхность, планируемую к монтажу, посредством растворителя или любого другого ацетонсодержащего вещества (например, одолжите у супруги жидкость для снятия лака). Далее следует отделить от липкого слоя защитную пленку и одним четким и твердым движением прижать модуль к очищенной поверхности.

Если же вы предусмотрительно приняли решение повесить кнопку на стену при помощи саморезов, то начать следует с того, чтобы перфоратором сделать в месте будущего крепления подходящие по размеру отверстия, в которые затем вмонтировать дюбели, а в них ввинтить саморезы. На данные крепежные элементы впоследствии производится навешивание кнопочного устройства.

Некоторые конструкции кнопок для звонка подлежат разборке перед креплением по такому принципу. Для их монтажа потребуется сначала посредством самореза закрепить на стене заднюю стенку модуля, а затем навесить на нее остальную часть конструкции.

Монтаж внутренних модулей

В случае, когда внутренние модули работают от автономного источника электрической энергии, они могут вообще не закрепляться на стене, а быть мобильными. Крепление же их на предусмотренной для этого поверхности ничем не отличается от монтажа внешней кнопки.

Если необходимо подключить внутренний модуль к системе электроснабжения, то следует воспользоваться прилагаемой к звонковой системе инструкции. Обычно данный процесс аналогичен подключению розетки к электрической сети и представляется собой соединение контактов динамикового модуля с жилами токоведущего кабеля – нулевым и фазным проводниками, а также заземлением.

Важно! Не забудьте перед подключением обесточить цепь, в которой будут производиться электромонтажные работы. Все проводники перед осуществлением их коммутаций зачищаются от изоляции

По завершении вышеописанных работ остается только проверить работоспособность смонтированной системы оповещения и на этом ее установку можно считать успешно выполненной.
