Что такое кабель: виды, назначение, марки

Какие бывают проблемы при использовании кабеля

Со временем материал изоляции изнашивается, что сказывается и на физико-химических свойствах силового кабеля.

Основными факторами, влияющими на процесс старения изоляции, являются:

  • механические нагрузки (вибрации, электродинамические усилия);
  • химическое воздействие агрессивных веществ;
  • попадание влаги;
  • окисление и регулярное тепловое воздействие;
  • перенапряжение.

Не исключены проблемы при прокладке провода У разных типов изоляции старение также проявляется по-своему. Твёрдые диэлектрики разрушаются, на их поверхности появляются микротрещины, органические — выделяют газы, пропитка бумажной изоляции меняет свои физико-химические свойства.

Процесс старения — закономерный и необратимый, однако отсрочить его можно. Для этого необходимо строго соблюдать все предписания производителя к процессу прокладки проводки и режима эксплуатации.

Систематический перегрев силового провода ведет к стремительному старению материала. Чтобы его избежать, не надо прокладывать кабель вблизи источников тепла. Желательно лишь использовать рекомендованный изготовителем для работ тип кабеля (например, резина не подходит для передачи высокого напряжения).

Важно! Необходимо использовать провод с подходящей площадью сечения токопроводящей жилы. Неправильные расчёты приводят к быстрому выходу проводки из строя

Готовые решения для всех направлений

Магазины Мобильность, точность и скорость пересчёта товара в торговом зале и на складе, позволят вам не потерять дни продаж во время проведения инвентаризации и при приёмке товара.

Узнать больше

Склады

Ускорь работу сотрудников склада при помощи мобильной автоматизации. Навсегда устраните ошибки при приёмке, отгрузке, инвентаризации и перемещении товара.

Узнать больше

Маркировка

Обязательная маркировка товаров — это возможность для каждой организации на 100% исключить приёмку на свой склад контрафактного товара и отследить цепочку поставок от производителя.

Узнать больше

E-commerce

Скорость, точность приёмки и отгрузки товаров на складе — краеугольный камень в E-commerce бизнесе. Начни использовать современные, более эффективные мобильные инструменты.

Узнать больше

Учреждения

Повысь точность учета имущества организации, уровень контроля сохранности и перемещения каждой единицы. Мобильный учет снизит вероятность краж и естественных потерь.

Узнать больше

Производство

Повысь эффективность деятельности производственного предприятия за счет внедрения мобильной автоматизации для учёта товарно-материальных ценностей.

Узнать больше

ЕГАИС

Исключи ошибки сопоставления и считывания акцизных марок алкогольной продукции при помощи мобильных инструментов учёта.

Узнать больше

RFID

Первое в России готовое решение для учёта товара по RFID-меткам на каждом из этапов цепочки поставок.

Узнать больше

Сертификация для партнеров

Получение сертифицированного статуса партнёра «Клеверенс» позволит вашей компании выйти на новый уровень решения задач на предприятиях ваших клиентов..

Узнать больше

Инвентаризация

Используй современные мобильные инструменты для проведения инвентаризации товара. Повысь скорость и точность бизнес-процесса.

Узнать больше

Мобильная автоматизация

Используй современные мобильные инструменты в учете товара и основных средств на вашем предприятии. Полностью откажитесь от учета «на бумаге».

Узнать больше Показать все решения по автоматизации

Расшифровка цифровых значений

После буквенных обозначений в маркировке силовых кабелей указывается несколько цифр. Для расшифровки потребуется немного усилий:

  1. 1 позиция. Здесь указано то рабочее напряжение, для которого рассчитан данный вид. В случае отсутствия такой цифры кабель применяют для напряжения 220 В.
  2. 2 позиция. Этот показатель означает, сколько проводников присутствует в кабельном изделии.
  3. 3 позиция. Здесь указывают сечение рабочей жилы. Вторая и третья позиции указываются через знак “х”. Например, 3 х 16 (где 3 – количество жил, а 16 – их сечение).

Если присутствуют жилы одинакового сечения, то на этом цифровая маркировка заканчивается. Когда присутствует “нулевая” жила, она обладает меньшим сечением. В этом случае используется знак “+” и указывается количество и сечение “нулевой” жилы. Например, 3 х 16 + 1 х 10.

Маркировка оптических кабелей

Что такое кабель: виды, назначение, марки

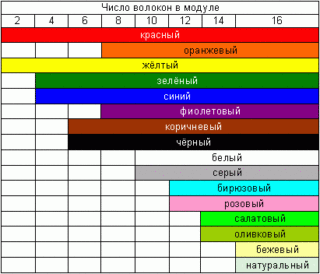

Цветовое кодирование оптоволоконных кабелей

Такие типы проводников имеют другую схему обозначения в отличие от классических кабелей. Под первыми двумя буквами обозначается назначение – ОК (оптический кабель). Это позволит мастеру точно идентифицировать проводник.

Далее алгоритм аналогичный. Имеется набор букв и цифр, которые обозначают определенные характеристики.

  • Условие прокладки кабеля.
  • Модульная конструкция. М – многомодульная, Ц – одномодульная.
  • Горючесть. НГ – негорючий материал при групповой укладке, Н – негорючий для одиночного прокладывания, без буквы – горючий.
  • После букв Н и НГ прописывается тип оболочки. LS – полиэтилен без галогенов с уменьшенным выделением дыма. HF – полиэтилен, не распространяющий при горении коррозионно-активных газов, без галогенов.
  • Конструкция.
  • Количество оптических модулей х количество волокон в модуле.
  • Вид оптического волокна. Они могут бывать одно- и многомодовые. Буквой Е обозначается одномодовое, М — многомодовое.
  • Допустимое растягивающее усиление.

Виды и назначение

Провод СИП — популярная марка кабельной продукции, так как он оптимален для подключения электричества к частному дому. Имеет относительно невысокую цену, хорошие технические характеристики. Есть трех видов:

  • с голой несущей нейтралью;
  • изолированной несущей нейтралью;
  • самонесущий.

Читать также: Зачем нужно передвигать проволоку при электроэрозионной вырезке

Что такое кабель: виды, назначение, марки

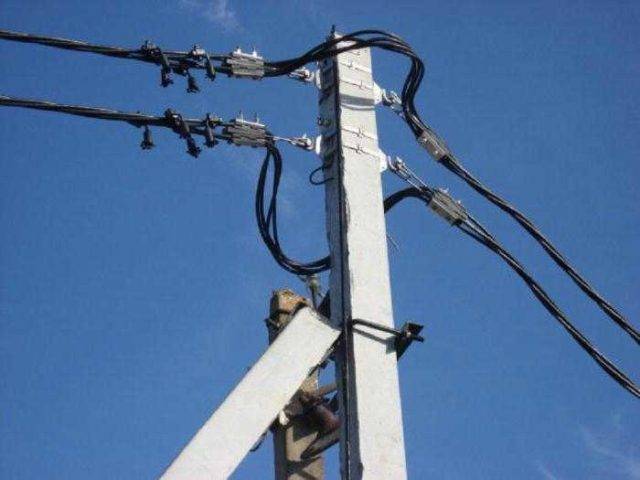

Его часто можно увидеть в частном секторе и не только

Проводники СИПа делают из алюминия, несущие из алюминиевого сплава с большей несущей способностью. Разные типы этой кабельной продукции отличаются материалом изоляции, имеют различные технические характеристики и область применения.

С неизолированной нейтралью (СИП-1)

Провод СИП с неизолированной нейтралью это АМКА по евростандарту. Он состоит из:

  • 1-4 алюминиевых токопроводящих проводников в изоляции из светостабилизированного сшитого полиэтилена;
  • 1 несущего неизолированного провода из алюминиевого сплава или из чистого алюминия.

Что такое кабель: виды, назначение, марки

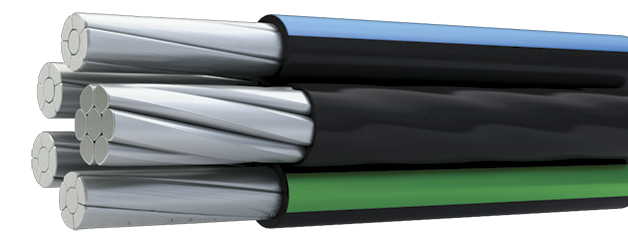

Примерно так выглядит провод СИП 1

СИП1 используют при прокладке магистральных линий передачи и ответвлений от них в сухом и нормальном воздухе с невысокой степенью загрязненности. Предназначены для сетей с номинальным напряжением 0,6 кВ и 1 кВ (разные типы, надо смотреть в технических характеристиках) п частотой 50 Гц.

Что такое кабель: виды, назначение, марки

Максимальные токовые нагрузки СИП-1

Изолированные проводники закручены с определенным шагом вокруг несущей жилы. Токопроводящие жилы могут быть моножильными (одна проволока) или состоять из нескольких круглых уплотненных проводников. Нейтральная жила обычно состоит из стального или алюминиевого сердечника, вокруг которого расположены круглые алюминиевые (или из сплава) жилки и имеет несущая жила обычно бОльший диаметр.

При монтаже вес подвешенного кабеля несет жила без изоляции — ее цепляют на растяжки, крепят к столбам и т.д. Именно для повышения несущей способности ее делают большего диаметра чем остальные. Обычно этот оголенный проводник используют как нейтраль. Токоведущие жилы изолированы. Используют термопластичный полиэтилен, который выдерживает длительный нагрев до 60-70°С, кратковременный — до 125°С. Линия электропередач, сооруженная на СИП-1 способна выдерживать солидные снеговые нагрузки.

Что такое кабель: виды, назначение, марки

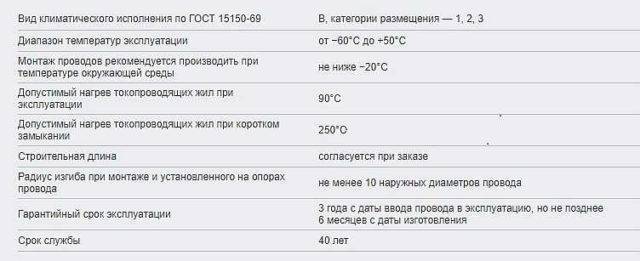

Технические характеристики Провода СИП-1

Недостаток этой системы в том, что в случае перекоса фаз на неизолированном проводе может возникать опасное напряжение. Чтобы предотвратить эту ситуацию, на каждом столбе нейтральный провод заземляют. Тем не менее, его не прокладывают по фасадам домов, так как теоретически он может быть опасен.

Популярные статьи  выпрямительный диод

Провод СИП с изолированной нейтралью (СИП-2, СИП-3)

Самонесущий провод с изолированной нейтралью — СИП 2 и СИП-3 — отличается от предыдущего варианта тем, что нейтральный провод имеет защитную оболочку. Все остальное неизменно:

  • 1-4 токопроводящие (фазные) жилы в оболочке из светостабилизированного сшитого полиэтилена;
  • 1 несущий провод в такой же изоляции.

Что такое кабель: виды, назначение, марки

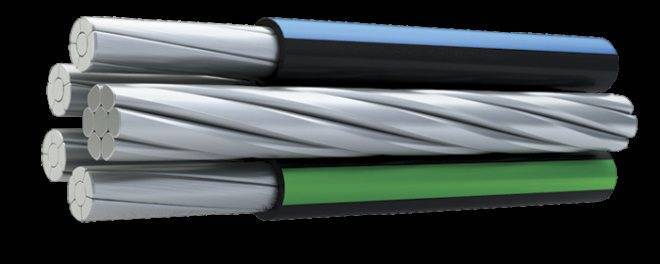

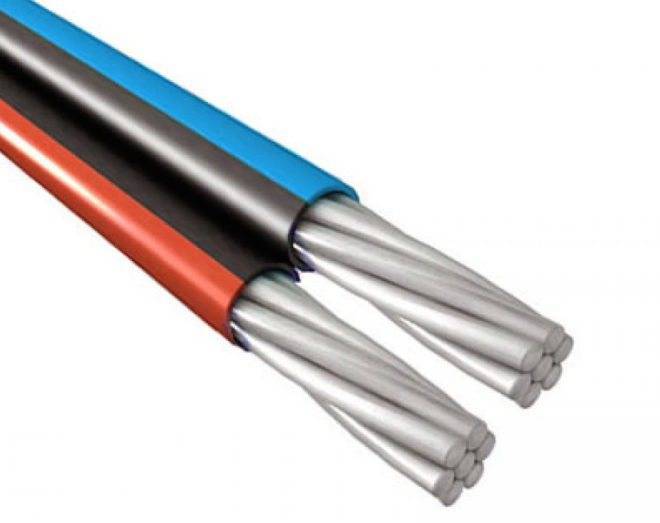

Внешний вид провода СИП-2

СИП-2 применяется в сетях с номинальным напряжением 0,6 кВ и 1 кВ, с той лишь разницей, что его можно использовать во влажном климате или в атмосфере с повышенным содержанием солей (побережья морей, океанов, солончаки и т.д.), вести по стенам жилых зданий. Именно СИП-2 обычно применяют если надо подключить электричество от столба до дома.

Что такое кабель: виды, назначение, марки

Максимальные токовые нагрузки СИП-2

СИП-3 имеет ту же структуру, но более толстую оболочку и называется защищенным проводом. Этот самонесущий провод может использоваться в сетях с более высоким номинальным напряжением: СИП-3-20 — до 20 кВ, СИП-3-35 — до 35 кВ. По техническим параметрам (температуре эксплуатации, максимальному нагреву и т.д.) этот провод такой же как и СИП-1. Так что эти данные можно взять из таблицы в предыдущем пункте. Отличаются допустимые токовые нагрузки (смотрите таблицу).

Что такое кабель: виды, назначение, марки

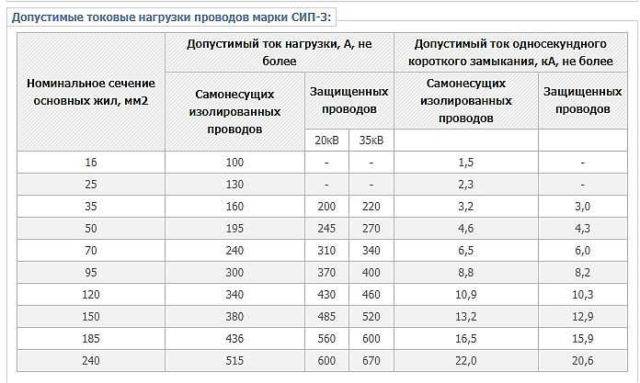

Максимальные токовые нагрузки СИП-3 в зависимости от сечения фазовых жил

Провода СИП-2 и СИП-3 также подвешивается за несущий проводник (он большего диаметра). Так как провод изолирован, опасности наводок тока нет, но существует возможность разрыва оболочки при большой механической нагрузке. Потому при проектировании линий на основе СИП-2 уменьшают пролеты (чаще ставят столбы).

Преимущества кабелей ВВГ

Благодаря своим прекрасным техническим характеристикам, силовые кабели марки ВВГ обладают следующими преимуществами:

  1. Обеспечение высокого качества передаваемой электроэнергии. Главная задача любой системы электропередачи – это максимально сохранить показатели качества электрической энергии. Для этого проводники такой системы должны обладать такими техническими характеристиками, как низкое активное и реактивное сопротивление, а также высокое качество изоляции. На сегодняшний день медь является одним из лучших материалов для использования в такого рода системах.
  2. Негорючесть. Позволяет применять провода этого типа в помещениях с повышенной пожароопасностью.
  3. Высокая прочность изоляции на разрыв. Дает возможность не только обезопасить электрическую сеть от возникновения коротких замыканий в случае непреднамеренных механических воздействиях на провода, но и обеспечивает удобство монтажа проводки, а также эксплуатации электроприборов. Кроме того, изделия марки ВВГ отличаются повышенной устойчивостью к механическим вибрациям.
  4. Высокие диэлектрические свойства изоляции ПВХ. Это позволяет изготавливать надежные и мощные кабели сравнительно небольшого диаметра. Согласно нормативным документам, каждый силовой кабель ВВГ медный проходит испытания повышенным напряжением, величина которого, в зависимости от номинального напряжения кабеля, составляет 3 или 3,5 кВ.
  5. Устойчивость к действию влаги. Хотя такие изделия и не рассчитаны на прокладку в воде, однако их изоляция достаточно устойчива к воздействию влажной среды. Это позволяет использовать кабели такого типа в местах с повышенной влажностью (достигающей 98%), к которым относятся ванные комнаты, санузлы, кухни, душевые кабины и т. д.
  6. Высокая надежность. Силовой кабель ВВГ, проложенный в защитных системах, таких как специальные кабельные короба, гофрированные трубки или кабелегоны, отличается исключительно высокой надежностью.
  7. Длительный срок эксплуатации. Согласно описанию технических характеристик, минимальный срок службы этого кабеля составляет 30 лет.
  8. Широкий модельный ряд. Большой выбор сечений медных и алюминиевых жил позволяет с высокой точностью подобрать необходимый диаметр кабеля для питания электроустановок определенной мощности. Это дает возможность существенно сэкономить средства при проектировке и монтаже электропроводки. Кроме того, возможность использовать кабели ВВГ-П (плоские) позволяет достигнуть максимального удобства при выполнении монтажных работ.
  9. Удобная цветовая и цифровая маркировка токопроводящих жил. Фазный провод имеет изоляцию белого, красного или коричневого цвета, нулевой провод – синего, а заземляющий – желтого с зеленой полосой.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Какая шпаклевка лучше для гипсокартона: какую выбрать?

Конструктивные особенности

Описание конструкции электрокабеля марки ввг нг ls дает гост 22483. Он включает в себя одно- двух- или многопроволочную токопроводящую жилу из меди. В качестве изоляционного материала применяется поливинилхлоридная композиция, характеризующаяся низким коэффициентом пожароопасности.

Кабели силовые ввгнг технические выпускаются как круглые, так и плоские. Токоведущих жил в проводе может быть максимально – 5. По форме они бывают круглыми и секторными. Жилы изолируют поливинилхлоридом в отличительной расцветке. Так, например, жила, отвечающая за ноль имеет покрытие голубого цвета, а заземление покрывают ПВХ композицией зеленовато-желтого цвета.

Токопроводящие жилы бывают 1-2 класса, скрученные, провод заполняется экструдированным ПВХ пластикатом, отличающимся низким дымо- и газовыделением. В двух- и трехжильных моделях применяют жилы одного сечения, в четырех- и пятижильных проводах одна жила имеет меньший размер.

Толщина пластиката должна быть не менее 0,3 мм, секторные жилы можно не заполнять внутренней оболочкой из пластиката, достаточно наложить внахлест полиэтилентерефталатную пленку или термоскрепленное полотно. Наружное покрытие выполняется из ПВХ композиции.

Токопроводящая жила

Круглая, сегментная или секторная форма – вот основные конструктивные формы тоководов в кабеле. Линейка сечений жил стандартная, сами проводники изготовлены из алюминия или меди.

Фазная изоляция

Каждый фазный проводник в кабеле покрыт индивидуальной (фазной) изоляцией. Ещё П.Л. Шиллинг в середине 19 века использовал гуттаперчевую изоляцию для проводов, по которым в море взрывали мины.

Современная фазная изоляция должна отвечать следующим требованиям:

  • гибкость;
  • механическая прочность;
  • электрическая прочность.

Выбор между гибкостью и уменьшением толщины всегда проблематичен. Электрическая прочность – вот главный показатель для изоляции. Она может быть выполнена из сшитого полиэтилена, поливинилхлорида, резины или пропитанной маслом бумаги.

Важно! Если уменьшить толщину, повысится гибкость, понизится вес, и улучшится теплоотвод, значит, кабель может выдерживать большой рабочий ток. Снижение толщины изоляции ведёт к вероятности пробоя, следовательно, снижается электрическая прочность

Внешняя оболочка

Это защитный слой, покрывающий всю сложную конструкцию СК. Внешняя оболочка может быть выполнена из ПВХ (поливинилхлоридный пластикат)

К примеру, ввгп нг, если обратить внимание на его маркировку, имеет такую оболочку из ПВХ

Дополнительные элементы

К ним относятся компоненты, позволяющие повысить внутреннюю изоляцию, прочность и защищённость жил. Дополнительные элементы могут быть следующими:

  • экранирующая оплётка;
  • поясная изоляция;
  • подкладка (подушка) под броню;
  • защитный внешний слой из металлических лент (броня);
  • внутренний заполнитель промежутков между проводниками.

Количество и сечение жил

В СК может входить от 1 до 5 токоведущих проволок. Номинальное сечение проводников лежит в интервале от 1,5 до 1000 мм2. Они в СК имеют одинаковое сечение, но в четырехжильных кабелях один из проводников может быть меньшего сечения. Обычно это зануляющий проводник.

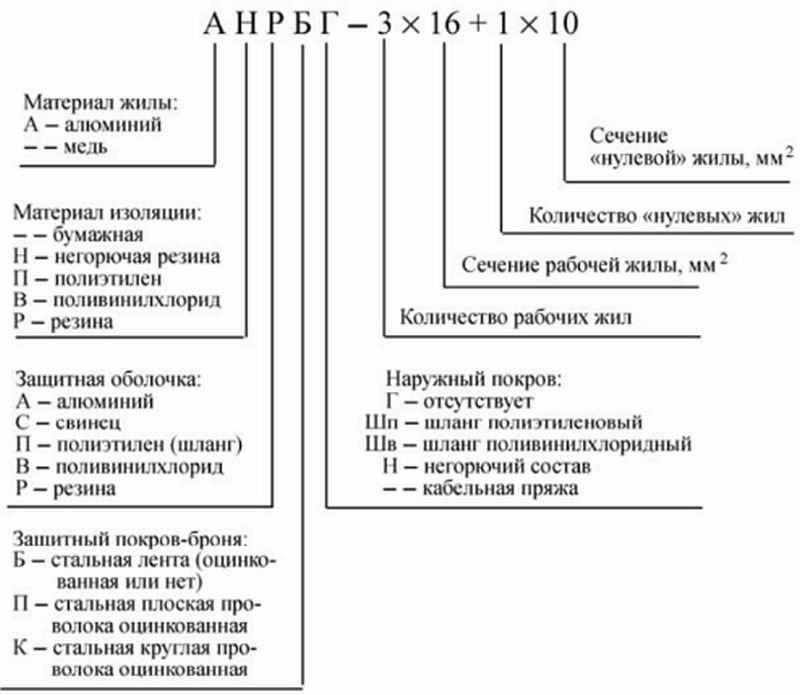

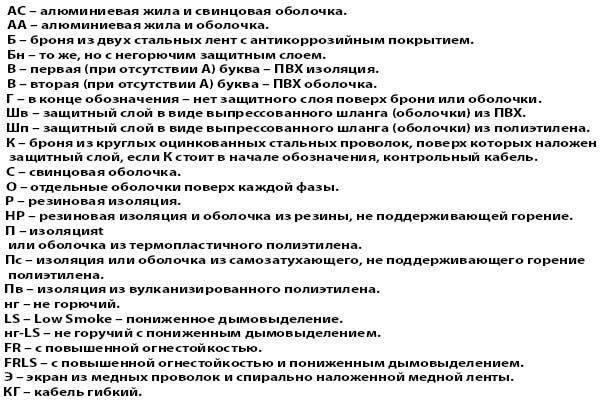

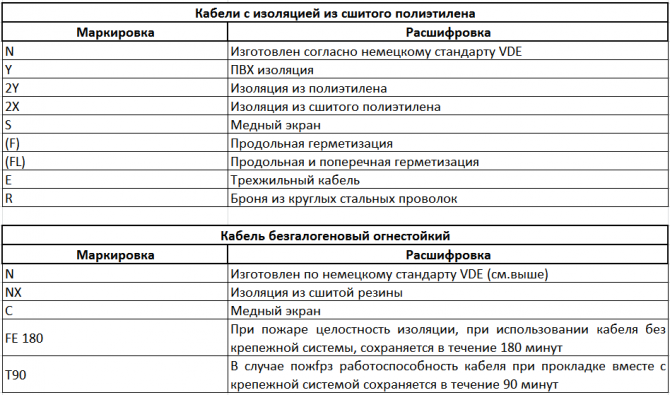

Как расшифровать марку кабеля

В силу обширности кабельной номенклатуры давайте разберем маркировки кабелей, наиболее используемых в гражданском строительстве. Любая маркировка кабеля состоит из букв и цифр. Как расшифровать марку кабеля? Возьмем для примера очень распространенный кабель: АВВГ (ож)-0,66 кВ 4х35 и разберем его маркировку.

4х35 – данный кабель имеет 4 жилы, по 35 кв.мм. каждая. Количество жил у большинства групп кабелей от 1 до 5. Но у контрольных, к примеру, от 4 до 37. Каждая жила имеет сечение. У кабеля диапазон сечений от 1,5 до 800 кв. мм. для низковольтного кабеля.

Популярные статьи  как работает электрический котел

0,66 кВ – напряжение. У данного кабеля оно составляет 660 В. Кабели бывают низковольтными (0,38 -1 кВ), на среднее (6-35кВ) и высокое (110-500кВ) напряжение.

(ож) – исполнение – одножильное. Это значит, что жила монолитная, цельнотянутая. В случае, если в марке «ож» отсутствует, то это значит, по умолчанию, что исполнение многопроволочное (мп) или многожильное (мн).

Г – гибкий или небронированный.

В – винил. Оболочка из поливинилхлоридного (ПВХ) пластиката. В – винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.

А – алюминий. Алюминиевая токопроводящая жила.

Все буквенные маркировки начинаются от жилы. Если стоит буква А, то токопроводящая жила – алюминиевая. Если буква А отсутствует, то токопроводящая жила изготовлена из меди. В зависимости от группы использования в маркировке кабелей могут встречаться следующие символы:

– АВВГ- П. Плоский, изолированные жилы уложены параллельно в одной плоскости.

– АВВГз. С заполнением, заполнение из резиновой смеси.

– АВВГнг-LS. нг- негорючий, ПВХ пластикат пониженной горючести. LS – «лоу смокинг» (пониженное дымовыделение), ПВХ пониженной пожароопасности.

– АВБбШв.

Б – броня из стальных лент

Ш- шланг защитный из ПВХ пластиката.

в – винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.

– АСБ2лГ, АСКл, ЦСБ.

С – свинцовая оболочка.

2л – две лавсановые ленты

Г – голый. Защитный покров из двух стальных оцинкованных лент.

К – защитный покров из круглых стальных оцинкованных проволок.

Ц – изоляция бумажная, пропитанная нестекаемым составом.

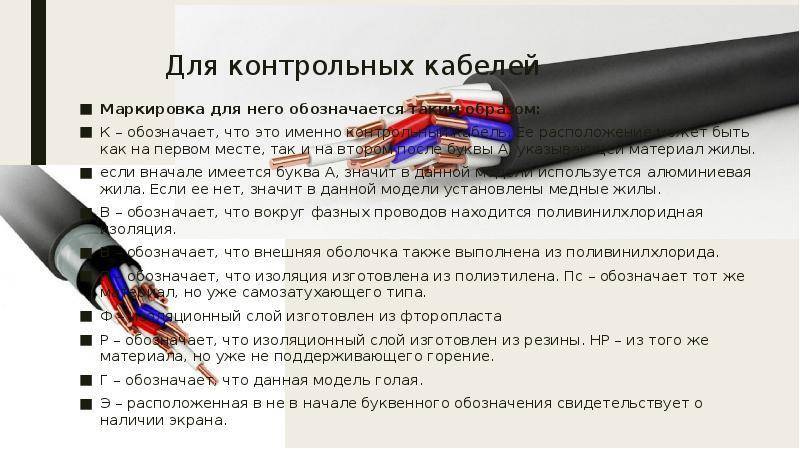

– АКВВГЭ.

К – контрольный

Э – экран общий из алюминиевой фольги поверх скрученных жил –

АПвБбШп. П – изоляция из силанольносшитого полиэтилена.

п – наружная оболочка из полиэтилена.

– АПвПу2г. у – усиленная оболочка из полиэтилена

2г – «двойная герметизация», изоляция из сшитого полиэтилена с алюминиевой лентой поверх герметизированного экрана.

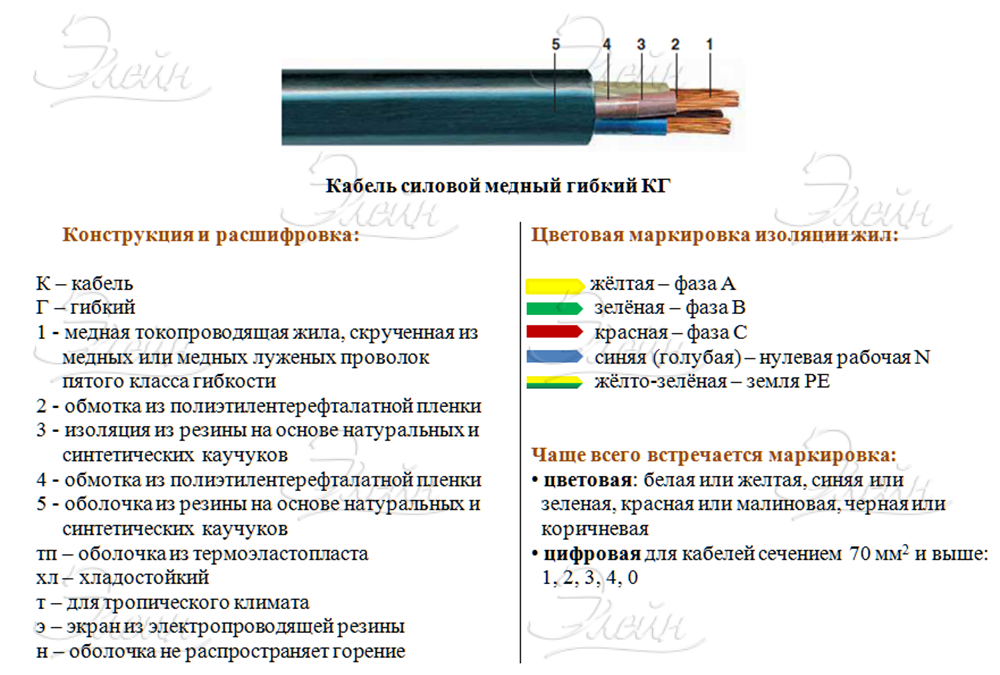

КГ – кабель гибкий.

Цели маркировки проводов

Данный процесс позволяет существенно упростить электромонтажные работы, запланированный или экстренные ремонт, техническое обслуживание объектов и кабельных линий во время эксплуатации. Еще одно функциональное предназначение – уменьшение вероятности возникновения аварийных ситуаций и сопутствующего им получения травм рабочим персоналом.

Маркируется кабель уже в процессе изготовления. Производитель должен выбрать цвет для изолирующей оболочки провода в соответствии с международными или отечественными стандартами, прописанными в ПУЭ, ПТЭЭП, ГОСТах и другой документации. Данные, отображенные на внешней оболочке кабеля, указывают на информацию по нескольким параметрам:

  • число проводов;
  • площадь сечения всего кабеля;
  • применяемые изоляционные материалы;
  • материалы проводов и т. д.

Подобная маркировка, хоть и является необходимой, но недостаточна для повышения безопасности при эксплуатации кабельных линий. Ориентируясь на нее, обслуживающие специалисты не смогут сделать однозначные выводы о предназначении всей системы или конкретного участка электрической проводки. Поэтому при выполнении электромонтажных работ на кабель наносятся дополнительные аббревиатуры, добавляющие к характеристикам информацию о назначении цепи.

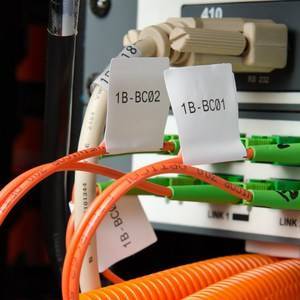

Благодаря этому на изоляции появляются бирки со следующими данными:

  • марка кабеля;
  • предназначение;
  • связанный с ним объект;
  • протяженность линии и другая информация, если она необходима.

Кабельные бирки значительно упрощают подобную маркировку, делают ее удобной и максимально быстрой. Они подбираются в зависимости от диаметра, характеристик и изоляционных материалов на проводе. Они могут отличаться по ряду параметров, но имеют общее предназначение и способны хранить надписи в течение продолжительной эксплуатации.

Примеры обозначений

Когда рассматриваются примеры по маркировке, то всё кажется ясным, но когда полученные знания используются на практике, то у человека часто возникают трудности. Обычно трудность вызывает то, что определенные данные указываются без особых обозначений. Обычно с первоначальной позицией всё понятно, если на первом месте располагается буква А, то шнур выполнен из алюминиевого материала, а если вторая буква, то из медного. Например, дешифрация АПВПУ2Г объясняется следующим образом:

  1. А — это алюминиевый материал.
  2. БМВ — это соединение проводника со сшитым полиэтиленом.
  3. ПУ — это внутренняя предохранительная пленка.
  4. 2 Г — парная гидроизоляция.

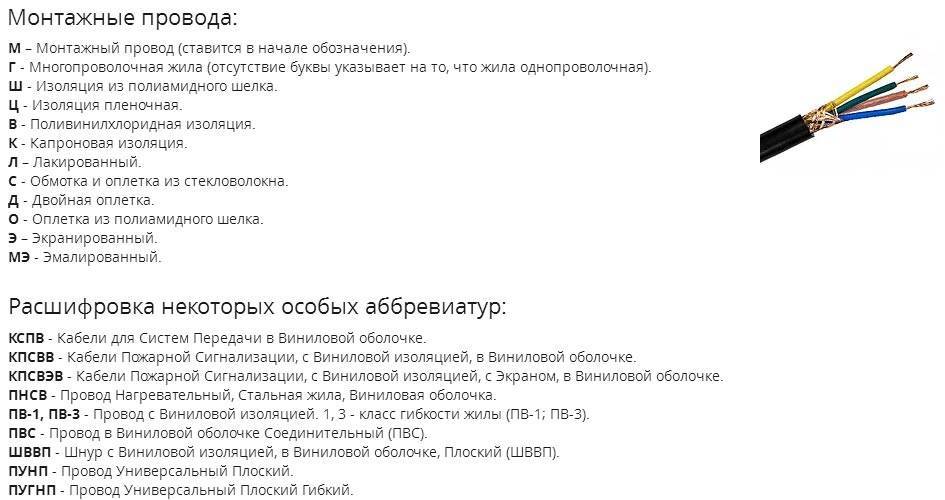

Объяснение аббревиатуры МКЭШ — на начальном месте отсутствует буква А, это означает, что материал выполнен из меди. МК — это монтажный кабель. Э — шнур экранирован алюминиевой фольгой. Ш — это внешняя защита рукавом ПВХ. Как выходит из рассмотренного примера, на первом месте может находиться назначение шнура. При марке проводов могут находиться следующие буквы:

  1. КСП — это шнур системы передачи, обычно он не применяется для схемы и не силовой.
  2. МК — это сборный кабель.
  3. Г — это эластичный многожильный.
  4. K — кабель контрольный.

Что такое кабель: виды, назначение, маркиНекоторые производители при выпуске продукции упускают обозначение защитной мембраны или брони. Обычно это обозначение присутствует на продукции, которая предназначена для прокладки в трудных условиях. В этом случае может появиться путаница. Как правило, здесь следует разбираться по буквам. Например, Б — это означает вид брони, Г — это гидроизоляция, Ш — это предохранительная оболочка, которая выполнена из прессованного рукава.

Все оставшиеся позиции расшифровываются в зависимости от их места постановки. Но глубокое изучение расшифровки понадобится только профессионалам. Для бытового мастера необходимо знать основное расположение букв и цифр, а специфику шнура можно прочитать в его описании. Как правило, маркировка кабеля и ее объяснение — не совсем простое дело.

Оптические кабели

Для наружного и внутреннего освещения применяют оптические кабели. Это силовой тип, который снаружи имеет прозрачное покрытие. При этом через каждые 20 мм располагаются вспомогательные провода, на которые подсоединены светодиоды с разным оттенком.

С таким кабелем можно соорудить интересную картину благодаря его декоративным свойствам. Кроме того, если он разорвется, то не придется искать место повреждения, так как там диоды перестанут работать. Это удобно для переносных электрических приборов.

Электролюминесцентные кабели — ещё одна разновидность. Они отличаются тем, что равномерно светятся по всей длине. Из них делают надписи и картины.

Как вариант — неоновые трубки. Они отличаются гибкостью и тоже служат в качестве украшения.

Виды электрических кабелей

Современная промышленность, выпускающая электротехническую продукцию, готова предложить потребителю огромный ассортиментный кабельной продукции. Каждый вид электрического кабеля или тип провода используется для решения конкретной профессиональной задачи электрификации объекта. Любой человек, решивший выполнить монтаж электропроводки на личном дачном участке, в собственной городской квартире или частном доме вскоре поймет, что для таких работ чаще всего используются медные проводники и намного реже алюминиевые. Других вариантов просто не существует, хотя металлов с низким сопротивлением току достаточно много.

Почему медь и алюминий? Да все очень просто! Это самые дешевые цветные металлы, оптимально подходящие для производства проводов по своим техническим и конструктивным характеристикам. Конечно, вполне можно изготовить кабель из золота, но цена этого продукта будет запредельной!

Кабельные изделия и провода для монтажа электрической проводки в жилых и других объектах делятся на несколько типов и видов: мощные силовые кабели, специальные самонесущие кабели, электрические провода для скрытой и открытой проводки, монтажные проводники и так далее.

Популярные статьи  Как правильно подключить датчик движения для освещения

Спектр основных характеристик таких электротехнических изделий разнообразен. Вся кабельная электротехническая продукция делится на категории не только по своему назначению, но и по типу изоляционного слоя, структуре токоведущих проводников и металлу, из которого они изготовлены, конструктивным особенностям и другим параметрам.

Компьютерные кабели

По аналогии с телефонами здесь используются два основных вида проводов – для соединения конечных абонентов с распределительным устройством и подключения последнего со всемирной паутиной.

Оптоволокно, применяющееся для передачи данных на большие расстояния, не является электрическим кабелем, так как по нему идет не электрический ток, а световые импульсы, которые еще надо преобразовать в электрические. Для подключения таких проводов нужно специальное оборудование и персонал высокой квалификации, поэтому в быту они практически не используются.

Витая пара. Провод, хорошо знакомый пользователям сети интернет – именно такой кабель приходит к компьютеру и подключается к его сетевой карте. Конструктивно представляет собой восемь токоведущих жил, попарно скрученных между собой. Каждая жила имеет отдельную ПВХ или пропиленовую изоляцию и в зависимости от классификации провода все вместе они могут покрываться дополнительными защитными и экранирующими слоями:

  • UTP – все провода попарно скручены между собой, а сверху закрыты только внешней оболочкой;
  • FTP – под внешней оболочкой есть экран из слоя фольги;
  • STP – кабель с двойным экранированием. Отдельный экран есть на каждой витой паре и все вместе окружено оплеткой из медной проволоки;
  • S/FTP – тоже двойное экранирование, только здесь применяется экран из фольги.

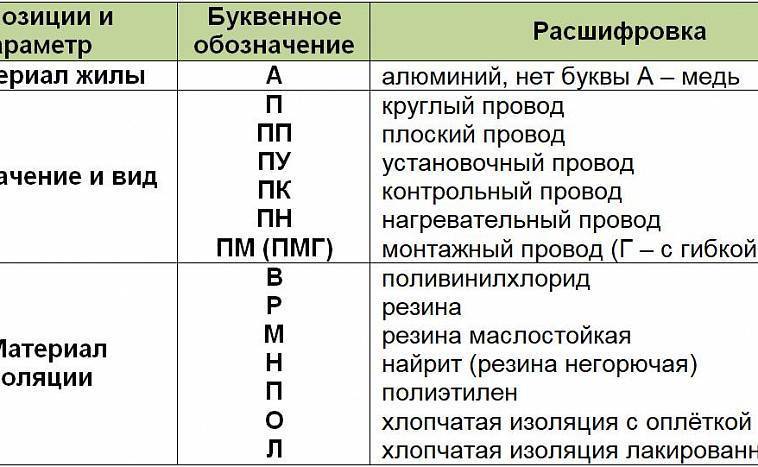

Назначение маркировки

Большая часть потребителей, первый раз столкнувшись с маркерами, не понимают, что значат эти цифры и буквы в составе. На рынке представлены разные модели: как отечественные, так и зарубежные, где указывается:

  • Материал изготовления жилы проводов, а также их количество. Часто создаются из алюминия и меди. Проводники многожильные. Встречается необычные разновидности, в которых эти элементы выполнены из стали или композита.
  • Тип изоляции. Это обозначение рассказывает, из чего оформлена изоляционная оболочка всех слоев. Это может быть поливинилхлорид, резина, фторопласт и другие материи.
  • Сечение. Показатель транслирует площадь, которую имеет токоведущая часть, если смотреть через поперечное сечение. От него зависит, какое сопротивление будет оказывать проводник электрическому току. Стандартно находится в пределах от 0,35 до 240 мм.
  • Область использования. Обязательная пометка, которая подскажет, насколько провод будет устойчив к агрессивной окружающей среде.
  • Особенности конструкции. Отметка дополнительных элементов или использованных необычных материалов. Иногда – показатель специфичности технологий для изготовления.
  • Насколько гибкий. Обозначает, насколько хорошо будет гнуться этот экземпляр. Маркируется от 1 до 6, где 1 не показывает гибкости, а 6 максимально изгибается.
  • Электричество в номинале. Отделяет работоспособное напряжение, на которое рассчитывается изоляция.

Самые важные различия

Маркировка провода для электропроводки и других целей производится, чтобы указать на определенные конструкционные особенности, которые соответствуют типу продукции.

По этому делению он является продуктом из монолита или многопроволочной токоведущей части, который способен включать в себя изоляционные слои или функционировать без них.

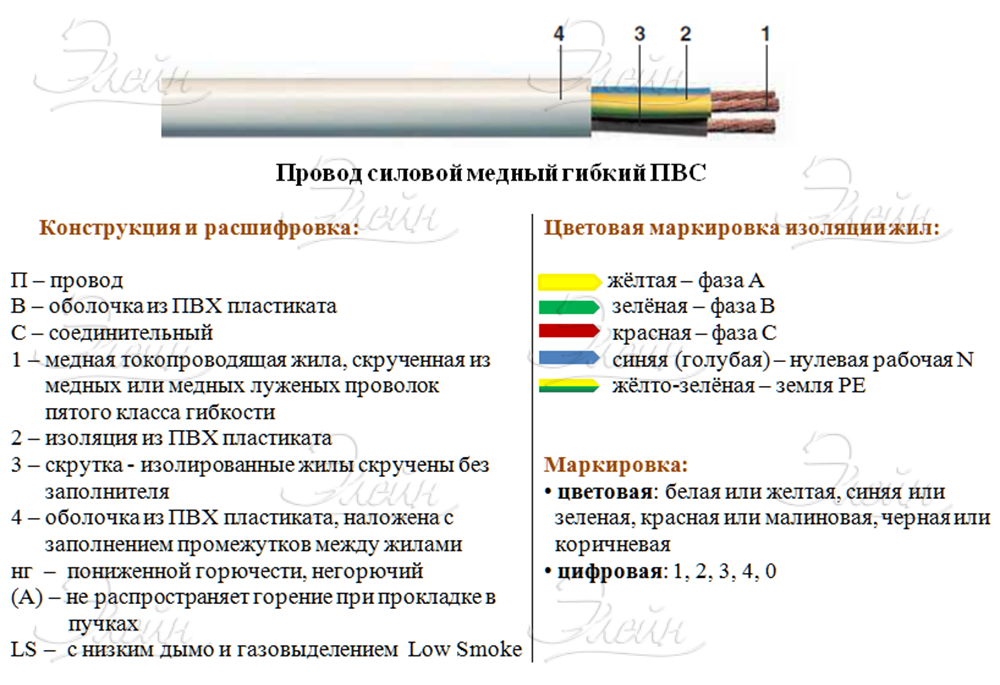

Электрический шнур представляет собой токопроводящие элементы с изолированными прослойками, внутри у него многопроволочная структура для подключения к питанию приборов.

Что такое кабель: виды, назначение, марки

Он реализуется в виде одножильного, так и с большим количеством жил. У него больше 2 слоев изоляционной прокладки, есть броня экран и другие частицы, их наличие и количество зависит от конструкции и назначения – связь, управление, силовые и радиочастотные.

Если учитывать приведенное выше разделение, можно понять, что лежит перед клиентом. Разбирающемуся человеку достаточно одного взгляда на провод, чтобы понять, какова его роль в определенной электронной установке. Чтобы это было понятно, предлагаем разобрать все обозначения распространенных моделей в устройствах.

Конструкция проводов СИП

Чтобы знать как правильно выбрать такой кабель, надо в первую очередь определиться каких он бывает конструкций. Первые символы маркировки, следующие сразу за аббревиатурой, обозначают разновидность СИП-кабеля, которая отмечается как 1, 1А, 2, 2А, 4, 4н, 5 и 5н. Они показывают из чего сделаны нулевые провода, есть ли на них изоляция и за счет чего обеспечиваются самонесущее свойство кабеля (стальная жила внутри нулевого провода или прочность общей конструкции)

СИП-1 и СИП-1А

Что такое кабель: виды, назначение, марки

Эти марки электрического провода СИП практически идентичны по своим характеристикам. Единственная разница между ними заключается в наличии изоляции на нулевой жиле: на СИП-1 ее нет, а на СИП-1А – есть. При этом сама нулевая жила имеет стальной сердечник и может быть большего, равного или меньшего сечения чем фазные провода, в зависимости от марки и назначения кабеля. Материал изоляции – термопластичный полиэтилен с рабочей температурой эксплуатации от -60 до +50 С°, без ущерба для своих свойств выдерживающий длительный нагрев до +70 С°. Количество жил – 2-4.

СИП-2 и СИП-2А

Имеет точно такое же строение и токопроводящие характеристики, как и провода марки СИП-1, но разработан он для эксплуатации в более жестких условиях, что выражается в применении изоляции из сшитого светостабилизированного полиэтилена. Это более прочный материал с улучшенными характеристиками термостойкости – рабочая температура от -60 до +50, но длительный нагрев он выдерживает до +90 С° и может использоваться в регионах с холодным климатом. Количество жил – 2-4.

СИП-3

Что такое кабель: виды, назначение, марки

В отличие от остальных марок кабелей СИП, этот делается исключительно одножильным, использующимся для линий электропередач напряжением 10-35 кВольт. Он состоит из стального сердечника, вокруг которого обвита проволока из алюминиевого сплава – AlMgSi. Этот материал обладает высокими токопроводящими и прочностными характеристиками, а также более устойчив к коррозии. В качестве изоляции применяется светостабилизированный полиэтилен, что позволяет использовать кабель СИП в регионах со сложными климатическими условиями.

СИП-4 и СИП-4н

Что такое кабель: виды, назначение, марки

Провод с жилами равного сечения от 16 до 120 мм², количество которых может быть 2-4 штуки. Несущие свойства в равной степени распределяются на все жилы. В качестве изоляции используется термопластичный полиэтилен. Может эксплуатироваться при температурах от -60 до +50 С°, при этом выдерживать длительный нагрев до +90 С°. Различия в маркировке обусловлены материалом из которого сделаны сами токопроводящие жилы – в СИП-4 это чистый алюминий, а СИП-4н – алюминиевый сплав. Также применяется маркировка СИПн-4, которая говорит что изоляция не распространяет горение.

СИП-5 и СИП-5н

По аналогии с проводами СИП-1 и СИП-2 отличаются от кабеля СИП-4 и СИП-4н материалом изоляции, которая сделана из сшитого светостабилизированного полиэтилена. Это позволяет на 30% увеличить ее устойчивость к длительному нагреву и переохлаждению, что определяет сферу использования как для умеренного и холодного климата.

Любой провод СИП имеют расчетный срок службы от 40 лет и при монтаже стребуют выдерживания радиуса изгиба не меньше 10 диаметров всего кабеля.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Почему мигает выключенная лампа – как устранить мигание энергосберегающей лампы при выключенном свете
моргает светодиодная лампа
Что такое кабель: виды, назначение, марки
