Конструкция кабеля СИП

Данный провод состоит из скрученных жил, изготовленных из алюминия. Кабель покрыт полиэтиленом высокой прочности, на который не действуют солнечные лучи (он не подвержен коррозии от воздействия на него ультрафиолета). Внешний контур изоляции черный. Провод является стандартным, с точки зрения энергоснабжения (у него есть фаза и ноль, чтобы обеспечивать подачу тока к электрическим механизмам). Фазой является стальной сердечник, вокруг которого монтируются проволоки из алюминия.

Кабель, на который подается напряжение (фазный), может изготавливаться и из алюминия. У провода марки СИП-3 он состоит из алюминиевого и стального сердечника. Форма у фазного кабеля всегда круглая, а количество проводов, которые обматываются вокруг него, регламентируется техническими условиями изготовления каждого конкретного изделия и зависит от напряжения, которое будет по нему передаваться. Показатели электрического сопротивления должны соответствовать требованиям, установленным в государственных стандартах.

В кабелях марки СИП 1, 2 или 3 имеется несущая жила. Ее производят из сложного сплава, основой которого является алюминий. Такой элемент отсутствует в проводах, начиная с маркировки СИП 3 и выше.

При производстве самонесущих кабелей происходит закручивание фазного провода вокруг жилы, на которую напряжение подаваться не будет. Направление вращения такое же, как движется стрелка механических часов.

В зависимости от марки силовых кабелей, выбирается материал для изоляции. В случае с СИП 2, 3 или 5 это специальный сшитый полиэтилен, который обладает повышенной прочностью и может выдерживать высокое напряжение, предотвращая различные травмы и повреждения имущества. Для шнуров СИП 1 и 4 применяется термопластичный полиэтилен с высоким уровнем плотности. Такой материал, помимо высоких изоляционных качеств, обладает устойчивостью к воздействию различных агрессивных сред, что позволяет использовать его при необходимость проложить кабель в суровых погодных условиях (низкие температуры, высокая влажность и так далее).

Провод СИП: расшифровка, конструкция, виды, технические характеристики
Устройство кабеля СИП

Классификация изделий

Как соединить антенный кабель между собой

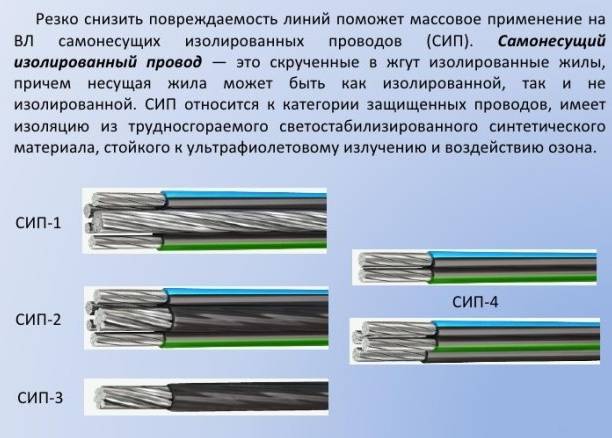

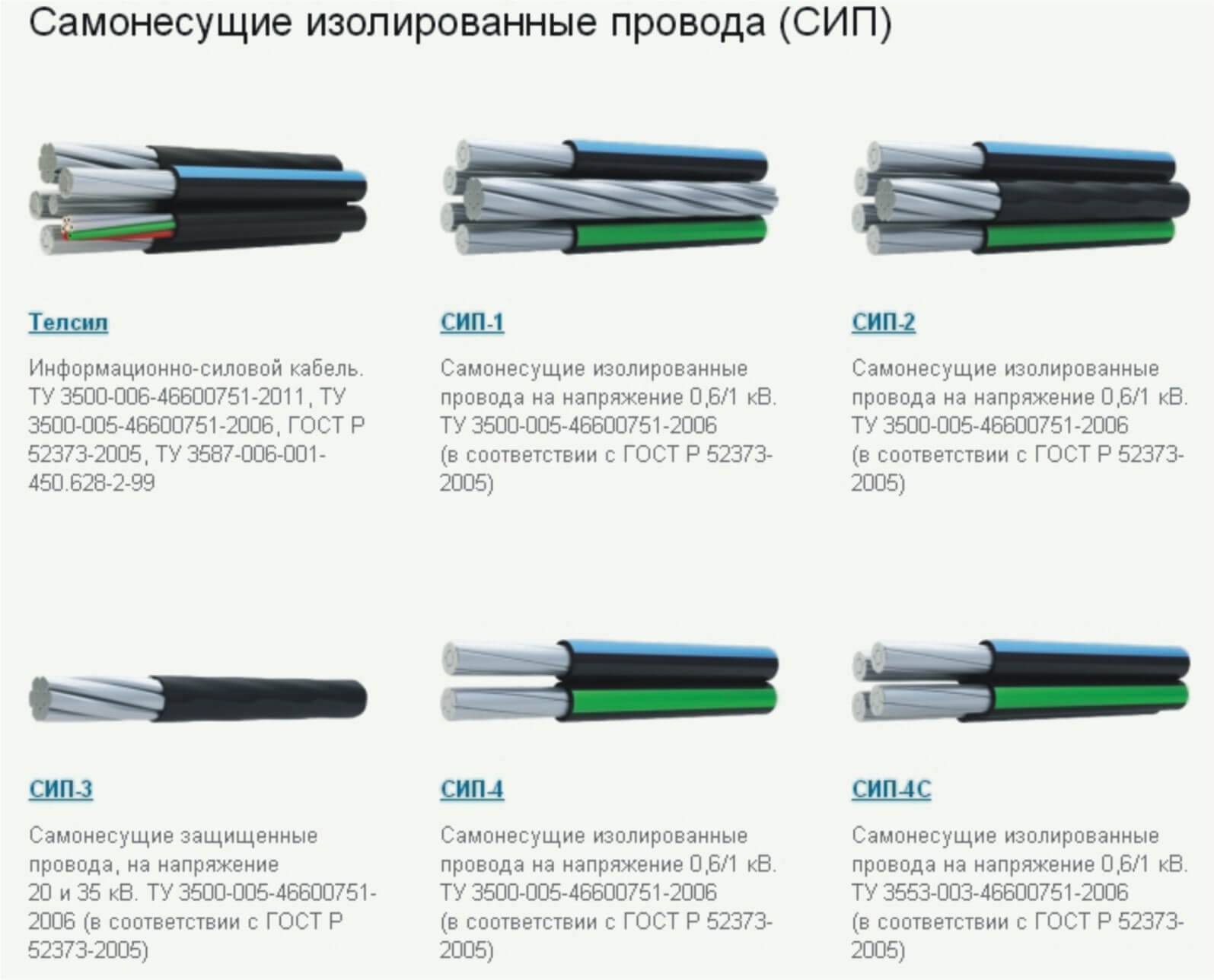

В соответствии с государственным стандартом, выделяют следующие виды силовых кабелей:

  • У кабеля СИП 1 имеется неизолированный несущий элемент;
  • СИП 2 отличается тем, что такой элемент находится в изоляционной оболочке;
  • СИП 3 характеризуется широким спектром применения (его можно использовать при прокладке сетей с напряжением от 6 до 35 кВ);

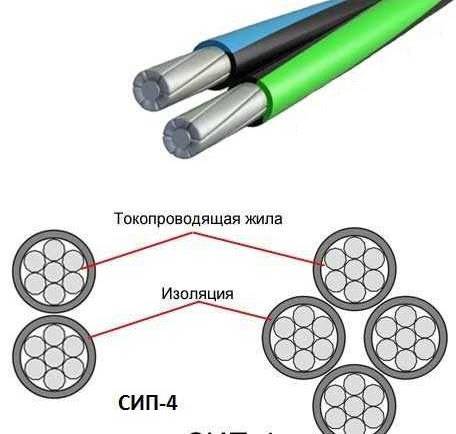

  • У проводов марки СИП 4 отсутствует несущая жила;
  • В силовом кабеле СИП 5 в каждой жиле имеется стальной сердечник.

В маркировке кабелей могут быть еще некоторые буквенные обозначения, которые специалисты расшифровывают следующим образом:

  • СИПн – изоляция такого изделия изготовлена из материала, который практически не горит, что позволяет существенно снизить распространение огня в случае пожара. Как правило, такие провода используются в трансформаторных подстанциях и распределительных щитках, где имеется риск неожиданного возгорания;
  • При производстве СИПг используются водоотталкивающие материалы. Это позволяет прокладывать его по дну водоемов или применять в местах с повышенной влажностью или уровнем осадков;
  • Маркировка силовых кабелей СИПнг означает, что их изоляция изготовлена из водоотталкивающего материала и не поддерживает горение, следовательно, спектр их применения максимально широк.

Провод СИП: расшифровка, конструкция, виды, технические характеристики

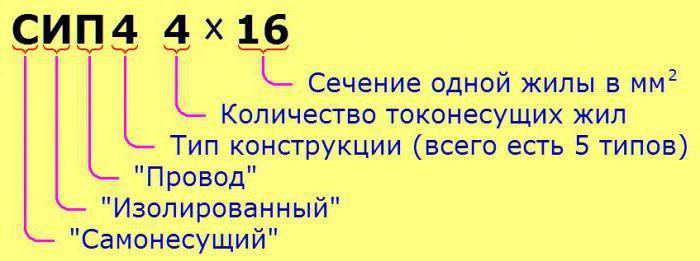

Расшифровка обозначений на проводах

Условия прокладки

Прокладка провода не требует особых навыков. С помощью арматуры для монтажа СИП с этим справится практически любой человек, ознакомившись с правилами.

Провод СИП: расшифровка, конструкция, виды, технические характеристики

Предоставим поверхностный обзор монтажа самонесущего изолированного провода. На опоре специальными металлическими скрепами устанавливаются крепления для анкеров, которые будут держать специальные зажимы. Заводится СИП на опоры методом протяжки, предварительно на столбах устанавливают раскатные ролики, с защитным слоем пластика, предотвращающие порчу изоляции протягиваемого кабеля и заблаговременно заведенным канатом-лидером его растягивают, сматывая с катушки.

Провод СИП: расшифровка, конструкция, виды, технические характеристики

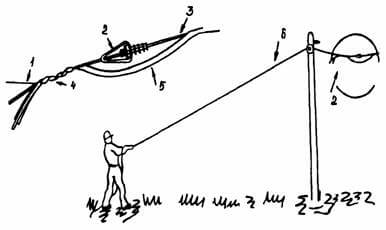

При монтаже нужно избегать волочения по земле и веткам деревьев. С помощью динамометра устанавливают допустимое натяжение линии. После этого провод фиксируют в пролетах. Стыковка и отвод линии производится герметичными зажимами. Электрический контакт осуществляется прокалыванием защитного слоя шипами. Подключение может осуществляться под напряжением, конструкция прокалывающего зажима позволяет производить данную процедуру безопасно.

Подробно процесс монтажа провода СИП рассмотрен на видео ниже:

Обзор монтажных работ

Производство и продажа

Производителей кабеля немало, и только потребителю решать, какой провод выбрать конкретно из всех разновидностей. Что касается качества, то нельзя сказать, что какой-то из крупных отечественных или зарубежных изготовителей существенно выше или ниже по этому показателю.

Непосредственно производитель осуществляет в основном оптовые продажи кабеля, для небольших объемов придется прибегнуть к услугам дилеров или посредников. И порядочные компании всегда готовы предоставить документацию, подтверждающую их сотрудничество с тем или иным производителем, а также свидетельствующую о качестве товара.

Марка СИП-2 и СИП-2А

Кабель СИП-2 отличается от предыдущей модели только обязательным нанесением защитной оболочки на нулевую жилу. Сам изолятор обеспечивает улучшенные защитные свойства за счет повышенной прочности.

Обозначение СИП-2А в настоящее время не используется. На начальных этапах производства кабелей это название применялось для обозначения продукции с изолированной нулевой жилой. Теперь для указания на несущий провод с голой или покрытой обычной изоляцией нулевой жилой применяются аббревиатуры СИП-1 или 1А. Покрытый улучшенной защитой кабель принято маркировать только как СИП-2.

Также встречаются еще два частных обозначения для продукции, изготовленной вне территории РФ:

  • СИП-2F, оснащенный несущей жилой из многожильного алюминиевого провода (без стальной вставки);
  • СИП-2AF, имеющий конструкцию без несущей жилы.

Конструкция кабелей СИП-2 и СИП-2А

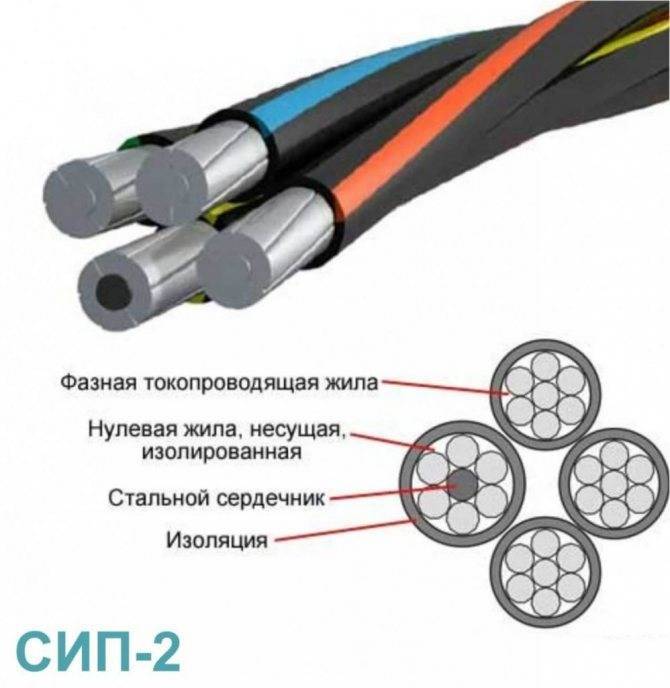

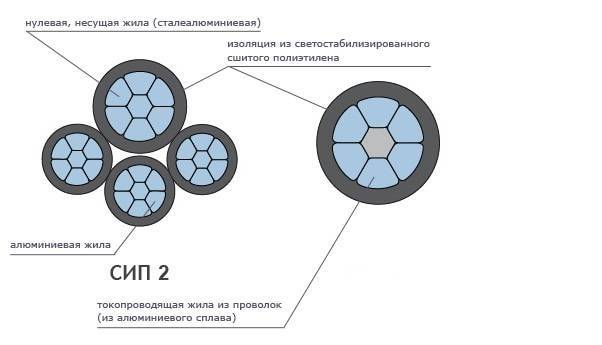

Кабель состоит из многожильных токонесущих проводников и дополнительной несущей жилы. За счет расширения ассортимента сечений до 240 мм2, провод применяется в линиях электропередач с рабочим током до 515 А. Встречаются кабели с полностью алюминиевой изолированной многопроволочной несущей жилой, а также со стальной вставкой.

Примеры обозначений:

  • СИП-2 3*16+1*54.6 — провод СИП второй категории, имеет изолированный нулевой сердечник и три токонесущие жилы с сечениями 54,6 и 16 мм2 соответственно;
  • СИП-2 4*50 — кабель, имеющий следующие параметры — четыре жилы по 50 мм2, несущего проводника в конструкции не предусмотрено (типичный пример не соответствующего ГОСТ 31946-2012 изделия).

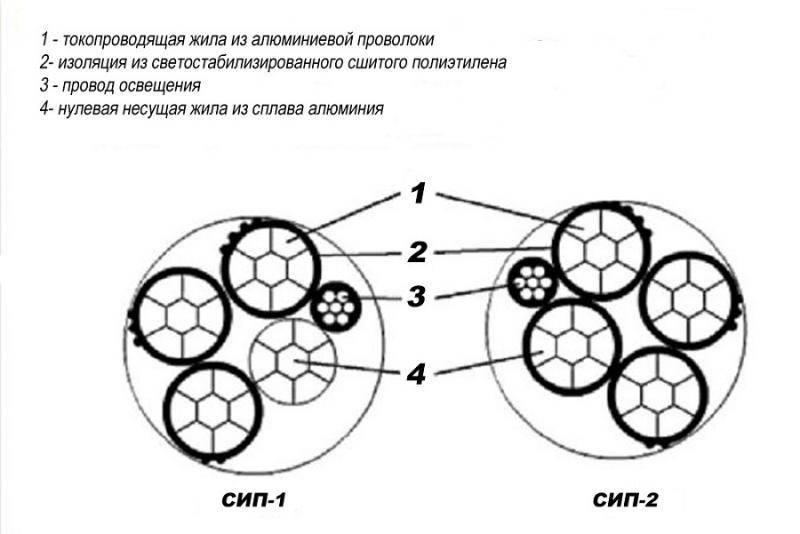

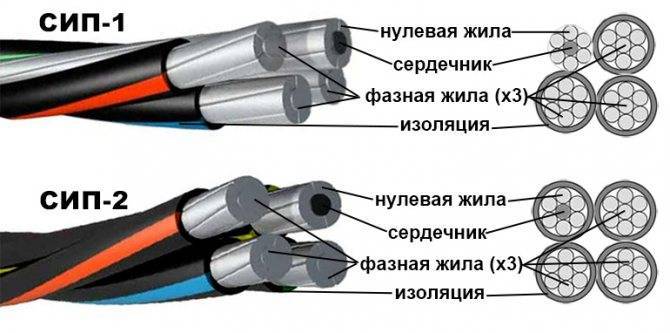

На фото хорошо видна разница в конструкции СИП-1 и СИП-2.

Провод СИП: расшифровка, конструкция, виды, технические характеристики

Особенности кабелей СИП-1 и 2

Особенности кабелей СИП-2 и СИП-2А

Конструктивными особенностями кабеля СИП второй модели являются:

  • обязательный слой изоляции на несущей жиле;
  • использование в качестве защитной оболочки особо прочного сшитого светостабилизированного полиэтилена толщиной до 1,7 мм.

Применяемый для оболочки кабелей СИП-2 полиэтилен является экологически безопасным и не выделяет вредных веществ в атмосферу при длительной эксплуатации.

Область применения кабелей СИП-2 и СИП-2А

Провод монтируется на линиях электропередач с напряжением до 1000 В, а также применяется для выполнения отводов для жилых и промышленных зданий. Кабель может использоваться в различных климатических зонах, в том числе и в условиях соленого морского воздуха.

Популярные статьи  какой кабель использовать для проводки в квартире

Классификация проводов СИП

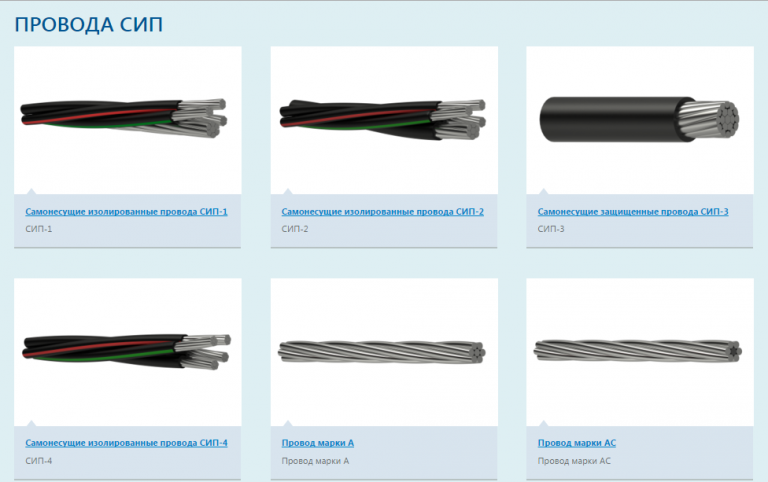

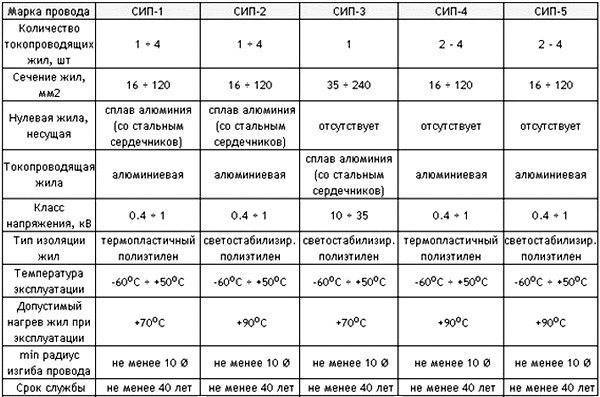

На современном рынке, провод сип представлен следующими классификациями:

  1. система с неизолированной несущей сталеалюминевой жилой (СИП-1);
  2. системы с изолированной несущей жилой (СИП-2);
  3. самонесущие изолированные конструкции (СИП-3, СИП-4, СИП-5).

Рассмотрим более детально каждый из выше представленных кабельно-проводниковых продукций.

Провод СИП-1: основные характеристики и достоинства

Данные системы довольно редко применяются при монтаже воздушных линий, поскольку имеют высокую стоимость, низкую эффективность (технические характеристики) и их довольно сложно монтировать. Провод данной марки конструктивно изготавливается из одного или трехжильного (при трехфазной системе электроснабжения) токоведущего проводника который по всей протяженности линии окутывает неизолированную нейтраль.

Что касательно технических характеристик, то данное изделие способно продолжительно выдерживать температуру до 70° или же кратковременно температуру 125°. Если же температура выше указанных пределов, полиэтилен, который выступает в качестве изоляционного материала плавится тем самым вызывая короткое замыкание между неизолированным и изолированными проводниками.

Согласно требованиям ПУЭ и ГОСТ 50462–2009 данные изделия имеют одинаковую толщину токоведущих фазных проводников, а несущий неизолированный провод изготовлен таким образом, чтоб выдерживать высокие механические нагрузки.

СИП-2: основные достоинства, особенности и технические характеристики

Данный класс кабельно-проводниковой продукции в отличии от СИП-1 имеет изоляцию абсолютно всех жил (в том числе и нейтрали). Если рассматривать конструкционное исполнение, кабель СИП с номером 2 также состоит из 1-го или 4-х токоведущих фазных жил и одного изолированного нулевого проводника. При этом сечение фазных и нулевого проводников может отличатся (например, 4х25 + 1х35)

У провода СИП 2 характеристики следующие:

  • изоляция выполнена из сшитого полиэтилена (светостабилизированного);
  • номинальной сечение жил от 16 до 120 мм²;
  • максимально допустимая температура токопроводящих проводников в длительном режиме составляет 90 °С;
  • максимальная допустимая температура в режиме к.з. не должна превышать 250 °С;
  • номинальный ток составляет от 105 (1х16) до 340 А (3х120);
  • срок службы данной марки составляет 25 лет.

СИП-3: особенности и описание

СИП-3 — это самонесущий изолированный провод, который способен передавать электроэнергию на большие расстояния. В данных системах все жилы полностью изолированы, а крепление к опорам происходит с помощью специальных анкерных зажимов, которые надежно закрепляют нулевую несущую жилу.

Данные системы состоят из 1 или 4 токоведущих проводников и предназначены для монтажа в высоковольтных линиях (до 20 кВ). Конструкция нулевой жили в СИП-3 представляет собой несколько десятков жил (в зависимости от сечения) которые скручены вокруг центральной стальной проволоки.

Основное преимущество данной конструкции от 2-х предыдущих — это более низкая стоимость, поскольку здесь не применяется именно сталеалюминевый сплав.

СИП-4 и СИП-5: характеристики, описание и достоинства

Провод СИП класса 4 и 5 практически ничем не отличаются кроме материала изготовления изоляции. Что это значит? В качестве изоляции фазных и нулевого проводника в СИП-4 применяется термопластичный полиэтилен, который демонстрирует идеальные характеристики в регионах с холодным и умеренным климатами. Благодаря данной изоляции провод способен выдерживать жару до +50 °С и холод до –60 °С.

Толщина изоляции в изделиях с номенклатурой СИП-4 составляет от 1.2 до 1.7 мм. Это позволяет выдерживать температуру до 80° в длительном режиме и 135° в течении 5 секунд при возникновении токов короткого замыкания.

Что касается СИП-5, то его можно назвать модернизированной версией СИП-4. Основное отличие между этими моделями — тип изоляции. Так провод СИП с номером 5 изготавливается из светостабилизированного сшитого полиэтилена, который выдерживает температурный режим от 130 °С при длительном нагреве и 250 в краткосрочном при возникновении к.з.

Образование наледи на проводах

Налипание мокрого снега и образование наледи на проводах является вполне типичной ситуацией в условиях суровой зимы. Возникает вопрос, какие сип провода лучше справляются с этой проблемой? Вообще стоит отдать должное всем самонесущим проводам, однако марка СИП-4 застрахована от этого явления по максимуму.

  • Электрические кабели. Назначение и критерии выбора

  • Соединитель проводов: инструкция, как выполнить соединение своими руками. Инструкция по применению клеммы, сжима и наконечников
  • Наконечники для проводов: инструкция как выбрать и установить наконечник. Обзор всех видов, фото, инструкция, схемы

Когда подобное ЧП все же происходит, в течение достаточно короткого промежутка времени осуществляется так называемое автоматическое сбрасывание образовавшихся наслоений. Подобный эффект становится возможным благодаря нарушению баланса при дополнительных нагрузках от снега и льда.

СИП является относительно новым поколением проводов для ведения воздушных линий электропередачи с большой эффективностью работы. Одно из главных преимуществ данного вида проводов состоит в легкости монтажных работ и дальнейшей эксплуатации.

Но стоит помнить, что любая манипуляция, связанная с подключением проводки к сети, должна производиться только опытным электриком.

Конструкция проводов СИП и сфера их применения

Дабы лучше разобраться с преимуществами и недостатками данного типа проводов, нам следует разобраться с их конструкцией, а также сферами применения. С этого и начнем наш рассказ.

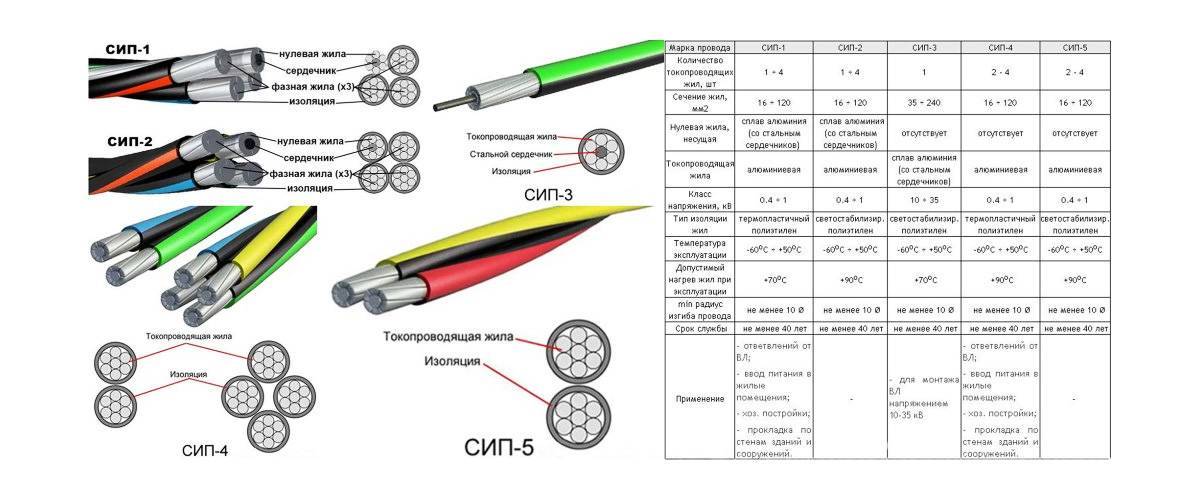

Конструкция проводов СИП

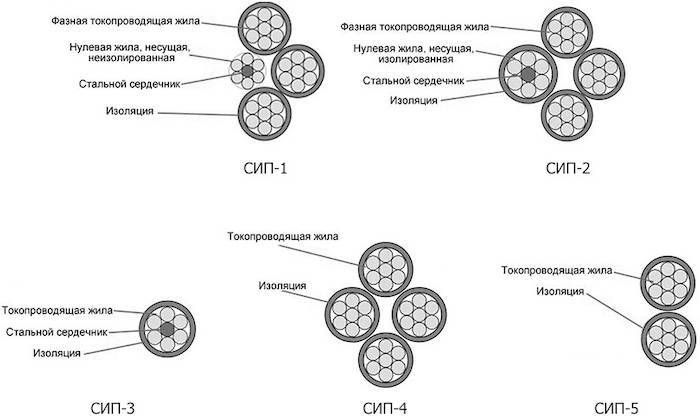

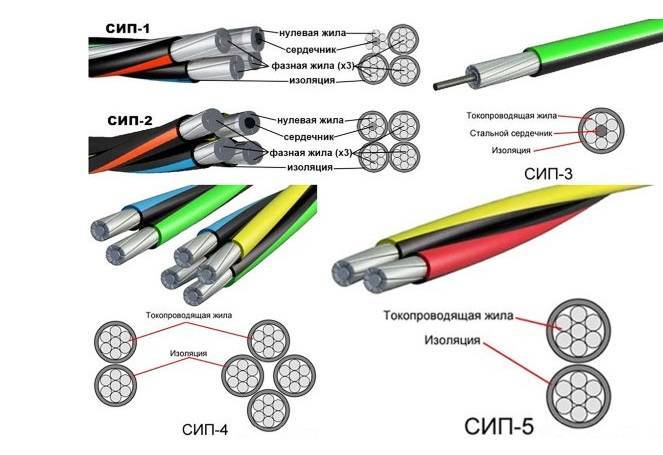

На данный момент на рынке представлено пять основных типов проводов данной марки.

Давайте рассмотрим каждую из них отдельно:

На фото провод СИП – 1

Данный провод представляет собой несколько проводников, скрученных воедино. Один из них нулевой — защитное заземление является несущим. Этот провод легко определить визуально, так как в отличие от остальных он не имеет изоляции.

Провод СИП – 2

Следующим возможным вариантом является провод СИП–2. Конструкцию он имеет подобную проводу СИП–1, только его нулевая несущая жила так же имеет изоляцию. У обычного провода она выполняется из термопластичного светостабилизированного полиэтилена. Но если брать провод самонесущий с алюминиевыми жилами СИП–2А, то у него изоляция выполнена из сшитого светостабилизированного полиэтилена, как и изоляция основных жил

Это очень важно и сейчас поймете почему.

Отличия СИП-1А от СИП – 1

Дело в том, что вы можете встретить провод марки СИП–1А. У данного типа провода, несмотря на принадлежность к первому типу, нулевой провод так же имеет изоляцию, но она выполнена из термопластичного светостабилизированного полиэтилена, как и изоляция основных жил

Термопластичный полиэтилен обладает несколько менее качественными свойствами в отличие от сшитого. Но эти отличия будут важны только для профессионалов, а обычный потребитель их и не заметит.

Провод СИП – 3

Кроме того, существует провод самонесущий изолированный СИП–3. В отличие от первых двух видов он предназначен для напряжения до 35кВ. Первые же два типа используются в сетях до 1кВ. СИП–3 выпускается только одножильным и используется преимущественно в промышленности, поэтому в нашем последующем анализе данного типа проводников, мы его откинем в сторону.

Провод СИП-4 и СИП – 5

Самонесущий изолированный провод СИП–4 и СИП–5 отличаются, опять-таки, только типом изоляции. У СИП–4 это термопластичный полиэтилен, а у СИП–5 — сшитый. В остальном же они практически идентичны. Они не имеют самонесущей жилы, что накладывает на них определенные ограничения в использовании.

Сфера применения проводов СИП

Как мы уже говорили выше, СИП — самонесущий изолированный провод, который применяют достаточно широко. Но есть и определённые ограничения. Поэтому давайте о этом поговорим более подробно.

Лини проводом СИП

Электрические сети напряжением до 1кВ составляют львиную долю всех распределительных сетей в нашей стране. Преимущественно это сети с напряжением 380В, но существуют и другие — с напряжением в 660В. Именно для таких сетей и предназначен провод.

Провода марки СИП–1, СИП–2 и их производные используют для монтажа и реконструкции воздушных линий, как на видео. Кроме того, их используют при монтаже линий снабжения проложенных по конструкциям зданий, а также в качестве спусков к силовому электрооборудованию.

Популярные статьи  УШМ Makita GA5030

Монтаж линии проводом СИП–3

Провода марки СИП–3 используют для тех же целей, но в воздушных линиях с напряжением до 35кВ. Единственное отличие заключается в том, что данный тип провода является однопроводным, в связи чем для стандартной трехцепной сети приходится использовать четыре, а то и пять проводов данного типа.

Использование двухжильного провода СИП–4 для подключения частного домовладения

СИП 4 — самонесущий изолированный провод, который нельзя использовать для монтажа воздушных линий. Из-за своей конструкции он имеет достаточно низкое разрывное усилие, поэтому даже при незначительных ветровых нагрузках способен оборваться. В связи с этим использовать его можно исключительно в качестве спусков от ВЛ к силовому оборудованию, либо для монтажа по конструкциям зданий. В большинстве случае его приобретают для подключения частных домовладений к воздушным линиям.

Приспособления для работы с проводом

Кроме стандартного набора электро монтажника для прокладки провода сип используют специальные приспособления. Основные аксессуары для кабеля это фасадные крепления, зажимы, анкерные крепежи, бугели, скрепы, раскаточные ролики и другие. Крепление провода осуществляется при помощи специальных кронштейнов. Монтируются эти кабели методом протяжки при помощи вертлюга и “монтажного чулка”. Расстояние между опорами сип 2 и других проводов этого типа определятся, исходя из допустимого натяжения.

Провод СИП: расшифровка, конструкция, виды, технические характеристики

У отечественных кабелей имеются импортные аналоги. Проводу СИП 3 соответствует кабель финского производства SAХ. Российскому кабелю аналогичен провод AMKA. Многие электрики, столкнувшиеся с выбором самонесущего провода, спрашивают “ что такое торсада”. Это французский аналог отечественного SIP 2.

Виды СИП

Согласно ГОСТ 31946-2012 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи», различают несколько видов СИП, каждый из которых имеет свои конструктивные особенности.

Провода СИП выпускаются промышленностью согласно описанию, которое даётся в технических условиях.

Конструкция СИП кабеля

Все кабели состоят из жил (проводников), скрученных в жгут. Различают три вида:

  • Нулевая – может выполнять роль нулевого, защитного или защитно-нулевого проводника. Выполняется сечением от 25мм2 до 95мм2;
  • Основная или фазная – предназначена для передачи электрического тока потребителю. Выпускаются изделия с количеством от 2 до 4 жил. Их сечение может находиться в диапазоне от 16мм2 до 240мм2;
  • Вспомогательная или осветительная – используется для подключения осветительных, измерительных и релейных устройств.

Конструкция провода СИП 2 и СИП 1

Фазная, как и нулевая жила, представляет собой алюминиевые провода, которые скручиваются в жгут вокруг сердечника. Для фазной жилы сердечник выполняется из алюминия, а для нулевой – из стали.

Существуют изделия без нулевой жилы. Они более лёгкие и имеют меньшее сечение.

Осветительные, фазные и нулевые жилы должны плотно скручиваться из округлых алюминиевых проволок и иметь округлую форму. Вспомогательные проводники, предназначенные для цепей контроля, производятся однопроволочными из медной проволоки.

Фазные проводники изолированы друг от друга. В зависимости от конструкции, нулевая фаза может быть покрыта изоляцией или нет. В качестве изолятора используется светостабилизированный силанольносшитый полиэтилен и термопластичный ПЭТ, имеющий стабильные светотехнические показатели.

Светостабилизированный силанольносшитый полиэтилен обладает отличной стойкостью к воздействию влаги и ультрафиолетовых лучей. Такой ПЭТ имеет широкоячеистую трёхмерную молекулярную структуру, которая образуется за счёт поперечных связей между молекулами.

Благодаря этому, получается прочный диэлектрик, устойчивый к механическим повреждениям, который может выдерживать высокие (до 90°С) и низкие температуры. Кратковременно (в течение 5с) может выдерживать температуру до 250°С.

Для каждой жилы, согласно Правил устройства электроустановок, используется своя цветовая маркировка.

Цветовая маркировка для жил кабеля СИП-2

Разновидности кабелей

В зависимости от конструкции и назначения, различают следующие виды самонесущих изоляционных проводов:

  1. с неизолированной нулевой жилой;
  2. с изолированной нулевой жилой;
  3. без нулевой несущей жилы.

Первый тип ещё называют «голым». К нему относится кабель СИП 1.

Второй вариант имеет изолированный нулевой провод. К этому виду относятся провода марки СИП 2.

Следующие виды не предусматривают наличие нулевого провода. К ним относятся классы СИП 3 и СИП 4.

СИП 3 представляет собой одножильный кабель со стальным сердечником с защитной изоляцией. СИП 4 не имеет несущего элемента.

Также по требованию заказчика могут изготавливаться герметизированные кабели. В этом случае к аббревиатуре СИП добавляется символ «г».

Если проводник не распространяет горение, то в этом случае марка кабеля имеет дополнительную букву «н».

Также выпускают марки СИП 1А и СИП 2А.

Монтаж прокалывающих зажимов

Алгоритм действий при организации отвода при помощи прокалывающего зажима довольно прост, но в нем есть несколько нюансов, на которые необходимо обратить внимания:

  1. Как правило, устройства данного типа сконструированы таким образом, чтобы можно было вести монтажные работы без отключения подачи электроэнергии. То есть, затягивающий механизм изолирован от зоны контакта. Но, тем не менее, у электрика, выполняющего подключение должен быть соответствующая группа допуска.
  2. Для отделения жилы следует использовать специальные приспособления (отделительные клинья). Отделительные клинья

Использовать для этой цели другие подручные средства, например, отвертку, нельзя, поскольку велика вероятность повредить изоляцию. Два клина следует установить с промежутком 20,0-25,0 см, что позволяет отделить жилу от жгута на расстояние 4-6 см, этого вполне достаточно для работы. Если имеется возможность, можно ослабить поддерживающий зажим.

  1. Арматура подходит для алюминиевых и медных жил. Она также идеальный переходник, не допускающий образования гальванической пары.
  2. Запрещается к одной арматурой подключать два и более СИП, если конструкция не предполагает этого. Этот запрет связан с тем, что не будет обеспечена надлежащая надежность и герметичность контакта.
  3. Не допускается повторно пользоваться зажимами. На это есть несколько причин:
  • Невозможно определить необходимое усилие зажима, поскольку механизм «сорван», что грозит пережатием СИП выше порога разрывного воздействия.
  • зубья-контакты деформируются при обжиме. Следовательно, при повторном использовании они уже могут не прокалывать изоляционное покрытие или не обеспечивать необходимую площадь контакта.
  • Зубья нового зажима имеют специальное покрытие в виде силиконовой смазки, обеспечивающей герметизацию надрезанной изоляции. В ранее использованном устройстве такой смазки уже не будет, следовательно, влага будет попадать под изоляцию.
  1. На срез подключаемого СИП обязательно нужно надевать герметичный колпачок, идущий в комплекте к зажиму. Есть модели, со встроенной герметизацией среза. Такие устройства предпочтительнее, поскольку отдельные детали имеют свойство теряться, помимо этого при высотных работах каждый раз лезть в сумку за герметическим наконечником неудобно.
  2. Для затягивания соединительной арматуры следует использовать накидные ключи (на 13 или 17, в зависимости от конструкции зажима) с изолирующим покрытием.

Накидные диэлектрические ключи

Разобравшись с нюансами, перейдем к порядку действий:

  1. Слегка «отпускаем » затягивающий болт. Это необходимо делать для того, чтобы не нанести вреда изоляционному покрытию.
  2. Жила и СИП вставляются в предназначенные для них проушины. При этом необходимо следить, чтобы кабели были четко посредине зажимных контактов. После этого болт нужно затянуть рукой, закрепив тем самым электрические провода.
  3. Придерживая зажим с нижней стороны, болт затягивается при помощи накидного ключа (как правило, на 13).
  4. Затягивать нужно до тех пор, пока не «сорвется» болт. Это говорит о том, что достигнуто необходимое усилие зажима .

Пример расчета

Пример расчета сечения СИП кабеля для подключения объекта с суммарной мощностью электроприборов 72 Вт, на расстоянии от основной магистрали электроэнергии 340 м. Опоры для подвески СИП кабеля надо разместить с промежутками не более 50 м, это существенно снизит механическую нагрузку на провода. Следует рассчитать максимальный ток для трехфазной цепи при включении всех электроприборов. При условии, что нагрузка будет распределяться равномерно между фазами, на одну фазу придется:

Популярные статьи  Принцип работы электрического бойлера

72 кВт / 3 = 24 кВт.

Максимальный ток на одной фазе с учетом индуктивной и емкостной нагрузки электроприборов (коэффициент cos fi = 0.95) составит:

24 кВт / (230V* 0,95) = 110A.

По таблице выбирается СИП кабель с сечением 25 А, однако, учитывая длину кабеля 340 м, надо принимать во внимание потери напряжения, которые должны составлять не более 5%. Для удобства подсчета, длину кабеля округляют до 350 м:

  • в СИП удельное сопротивление алюминия 0,0000000287 ом/м;
  • сопротивление провода будет Rпр. = (0,0000000287 / 0,000025) Ом/м * 350 м = 0,4 Ом;
  • сопротивление нагрузки для 24 кВт. Rн = U 2 * cos fi: P = 230 2 * 0,95 / 24кВт = 2,094 Ом;
  • полное сопротивление – Rполн. = 0,40 Ом. + 2,094 Ом. = 2,5 Ом.

Исходя из расчетных данных, максимальный ток в фазной жиле будет:

I = U / R = 230V: 2,5 Om = 92 А

Падение напряжения равно I max * Rпр. = 93А * 0,4 Ом = 37V.

37 Вольт составляет 16 процентов от сетевого напряжения U = 230В, это больше, чем допустимые 5%. По расчетам, подходит СИП с сечением 95 кв./мм. Потери при таком проводе 11 В, это составляет 4,7%. При расчете однофазной линии общую мощность не делят на 3, длину кабеля умножают на 2.

Читать также: Механические свойства ковкого чугуна

Какой провод в СИП – фаза, а какой – ноль?

Смотрю, что этот вопрос довольно часто поднимается, но он на самом деле очень прост. Достаточно обратиться к ГОСТ на СИП, в котором четко расписана его расцветка.

ГОСТ 31946-2012 раздел 5.2.7.2: Основные токопроводящие жилы самонесущих изолированных проводов должны иметь отличительное обозначение в виде продольно выпрессованных рельефных полос на изоляции (…). Изолированная нулевая несущая жила не должна иметь отличительного обозначения. Отличительное обозначение также может быть выполнено в виде цветных продольных полос шириной не менее 1 мм. Цвет полос должен быть контрастным по отношению к черному цвету.

Цвет подключения СИП – нейтраль – без обозначения

Получается, что фазные проводники всегда имеют продольную цветную линию, нулевой (нейтральный) провод никакой линии не имеет. И даже если на проводе – синяя полоса, это фаза, а не нейтраль, как может показаться!

Но. Выпускается и СИП, в котором все проводники имеют маркировку цветом. В том числе – синим. В таком случае действует ГОСТ Р 50462-2009, который устанавливает общие правила для использования определенных цветов и буквенно-цифровых обозначений для идентификации проводников. Там в п.5.2.2 сказано, что “ный и средний проводники следует идентифицировать синим цветом. Синий цвет не должен быть использован для идентификации никакого другого проводника, кроме заземленного линейного проводника (в данном случае – нейтрали)

При этом, не смотря на четкое изложение данного вопроса в ГОСТ, нужно всегда использовать правило: “Доверяй, но проверяй!”. Иначе будет, как у одного моего читателя – он сделал щит учета, завёл “синюю” жилу СИП через автомат в счетчик, а жилу нейтрали подключил напрямую на ГЗШ, разделив на N и РЕ (система заземления TN-C-S). Местный электрик “с 40-летним стажем”, которого вызвали официально для подключения, никого не предупредив, полез на столб подключать СИП. Скатившись после КЗ со столба с выпученными глазами (при этом вводной автомат был выключен!), он начал учить матчасть.

Подключение СИП к ВЛ на опоре

Выбор кабеля СИП

При выборе той или иной модификации проводника СИП следует, в первую очередь, иметь в виду, что все они подразделяются на три типа систем:

  • СИП с неизолированной («голой») несущей нейтралью;
  • СИП с изолированной несущей нейтралью;
  • самонесущая система СИП.

Рассмотрев каждую из указанных систем более подробно, вы сможете быстрее определиться, какой именно СИП-проводник вам необходим.

Система СИП с неизолированной несущей нейтралью

Систему СИП с «голой» нейтралью также называют финской системой, что, собственно, указывает на родину ее разработки. В ее состав входят:

  • от 1 до 4 алюминиевых фазных проводников, покрытых слоем изоляции;
  • 1 несущий неизолированный нейтральный проводник из алюминия либо стелеалюминиевого сплава.

На всей протяженности кабеля его фазные токоведущие жилы как бы оплетают нейтральную жилу.

К системам с неизолированной нейтралью относятся:

  • СИП-1 (страна-производитель – Россия);
  • СИП-2 (Россия);
  • AMKA (производится в Европе).

Изолированные фазные жилы обладают одинаковой механической прочностью и сечением. В то же время прочность неизолированной нейтрали является повышенной, поскольку при прокладке воздушной линии с таким кабелем всю нагрузку берет на себя именно нейтраль. Воздушная линия, выполненная посредством СИП-1 является особо прочной и надежной, она выдерживает большую часть механических внешних воздействий и негативных факторов.

Изоляционный слой фазных проводов выполнен из термопластичного полиэтиленового волокна, которое способно длительное время выдерживать температуру около 60-70 градусов Цельсия. При коротком замыкании такое покрытие способно выдержать нагрев до 130 градусов. Допустимый радиус изгиба кабеля составляет не менее 10 его диаметров.

Провод СИП: расшифровка, конструкция, виды, технические характеристики

Такие проводники предназначены для магистральных воздушных линий электропередачи и их линейных ответвлений с номинальным напряжением до 1 кВ и номинальной частотой 50 Гц.

Важно!При обустройстве линии следует обязательно заземлять нейтральный несущий провод на каждой из опор во избежание возникновения опасного потенциала при перекосе фаз. Технические характеристики и области применения кабеля СИП-2 сходны с параметрами СИП-1

Отличие между данными проводниками заключается в материале, их которого выполнен изоляционный слой. У СИП-2 этим материалом является силанольно-сшитый, или светостабилизированный, полиэтилен, который длительно выдерживает нагрев до 80-90 градусов, а при коротком замыкании – до 250 градусов

Технические характеристики и области применения кабеля СИП-2 сходны с параметрами СИП-1. Отличие между данными проводниками заключается в материале, их которого выполнен изоляционный слой. У СИП-2 этим материалом является силанольно-сшитый, или светостабилизированный, полиэтилен, который длительно выдерживает нагрев до 80-90 градусов, а при коротком замыкании – до 250 градусов.

Система СИП с изолированной несущей нейтралью

Систему с изолированной несущей нейтралью принято называть французской системой. Отличие ее от рассмотренного выше аналога заключается только в наличии слоя изоляции на нулевой жиле кабеля: она состоит из 1-4 изолированных фазных алюминиевых проводов, скрученных вокруг изолированной алюминиевой либо стелеалюминиевойнейтрали.

Основные виды проводников, относимых к данной системе:

  • СИП-1А (Россия);
  • СИП-2А (Россия);
  • AMKA-T (Европа).

Различия между СИП-1А и СИП-2А точно такие же, как и между вышеописанными СИП-1 и СИП-2: жилы первого из них покрыты термопластичным полиэтиленом, а жилы второго – светостабилизированным полиэтиленом.

Важно! Использование проводников с изолированной нейтралью оправдано исключительно в районах с особо влажным климатом (в частности, прибрежные регионы), где возникает острая необходимость в защите нулевой жилы от коррозии

Провод СИП: расшифровка, конструкция, виды, технические характеристики

СИП-4 2×16

У данной системы есть один весьма существенный недостаток: всю механическую нагрузку берет на себя не нейтральная жила, а ее изоляция. Соответственно, при разработке воздушных линий электропередачи с такими кабелями следует предусмотреть уменьшения пролетов между опорами во избежание повреждения изоляционного слоя нейтрали.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Розетка с таймером включения и выключения: что это и как выбрать
таймер времени на включение и выключение 220в
Провод СИП: расшифровка, конструкция, виды, технические характеристики
