Преимущества использования

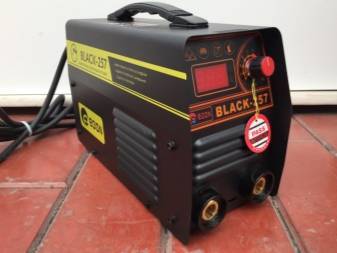

Сварочный аппарат для сварки скруток, созданный своими руками, имеет большое количество преимуществ по сравнению с промышленными моделями, например:

  • Дешевизна. Все детали, входящие в конструкцию, можно купить в магазине электронной техники, их стоимость не очень велика. Поэтому создание подобного агрегата сэкономит изрядное количество денежных средств;
  • Качество. Когда человек собственноручно создает свой сварочный аппарат, он выполняет все действия очень аккуратно и правильно;
  • Легкость эксплуатации. Человек, который лично создавал и проектировал такой агрегат, будет разбираться в его устройстве;
  • Небольшой вес и габариты. Промышленные модели подобно техники выполняются очень большими и тяжелыми;
  • Компактность, при наличии кожуха аппарат прекрасно поместиться в шкафу.

Таким образом, самодельный аппарат для сварки скруток станет отличным решением проблемы соединения металлических проводов. Сварочный аппарат для скруток при правильном монтаже и эксплуатации прослужит своему хозяину более трех лет. Для того, чтобы разобраться со схемой подключения и принципом работы, не требуется много времени, осуществить такую работу, при должном уровне подготовки, сможет абсолютно каждый. Зачем переплачивать, если такой аппарат легко изготавливается вручную.

Соединение проводов

Перед тем как соединять провода в распределительной коробке советуем вам изучить правила их монтажа

Ведь важно не только качественно соединить провода между собой, но и правильно завести их в распределительную коробку, а также удобно расположить для возможного осмотра или ремонта

Правила монтажа проводов в распределительной коробке

Прежде всего давайте рассмотрим правила, предъявляемые к обустройству и монтажу проводки в распределительной сети. Ведь именно с этого фактора начинается любой монтаж.

Нормы монтажа проводки в распределительной коробке

  • Прежде всего следует помнить, что в одной штробе, коробе или трубе допускается прокладка проводов не более восьми групп.
  • Все соединения должны выполняться в соответствии с п.2.1.17 – 2.1.30 ПУЭ. Данные пункты предусматривают целый спектр ограничений. Прежде всего следует помнить, что провод перед любым контактом должен иметь запас, достаточный как минимум для одного повторного подключения.
  • Перед тем как соединять провода в распаечной коробке следует убедиться, что они не имеют натяжения. Либо что это натяжение не возникнет при температурных перепадах.
  • Любые места соединения проводов должны быть доступны для ремонта и осмотра. При этом эти места следует организовывать так, дабы осмотр не был затруднен элементами конструкции.
  • Любое соединение должно иметь изоляцию. При этом эта изоляция должна соответствовать уровню основной изоляции. Для достижения данных параметров лучше использовать изоленту, либо термоусадку.
  • Сами распределительные коробки должны изготавливаться из несгораемых или трудносгораемых материалов. как на видео. Особенно это касается монтажа проводки по сгораемым конструкциям, к которым предъявляться дополнительные требования.

Варианты соединения проводов в распределительной коробке

Прежде всего давайте рассмотрим способы соединения проводов в распределительной коробке. Ведь именно контактные соединения зачастую являются наиболее уязвимым местом любой электрической сети и любые недоработки проявляются очень быстро.

Согласно п.2.1.21 ПУЭ все соединения проводов и кабелей должны производится сваркой, пайкой, опрессовкой, винтовым или болтовым сжимом. Другие методы соединения, особенно это касается скрутки, не допускаются. Исходя из этого давайте рассмотрим каждый из возможных методов соединения по отдельности.

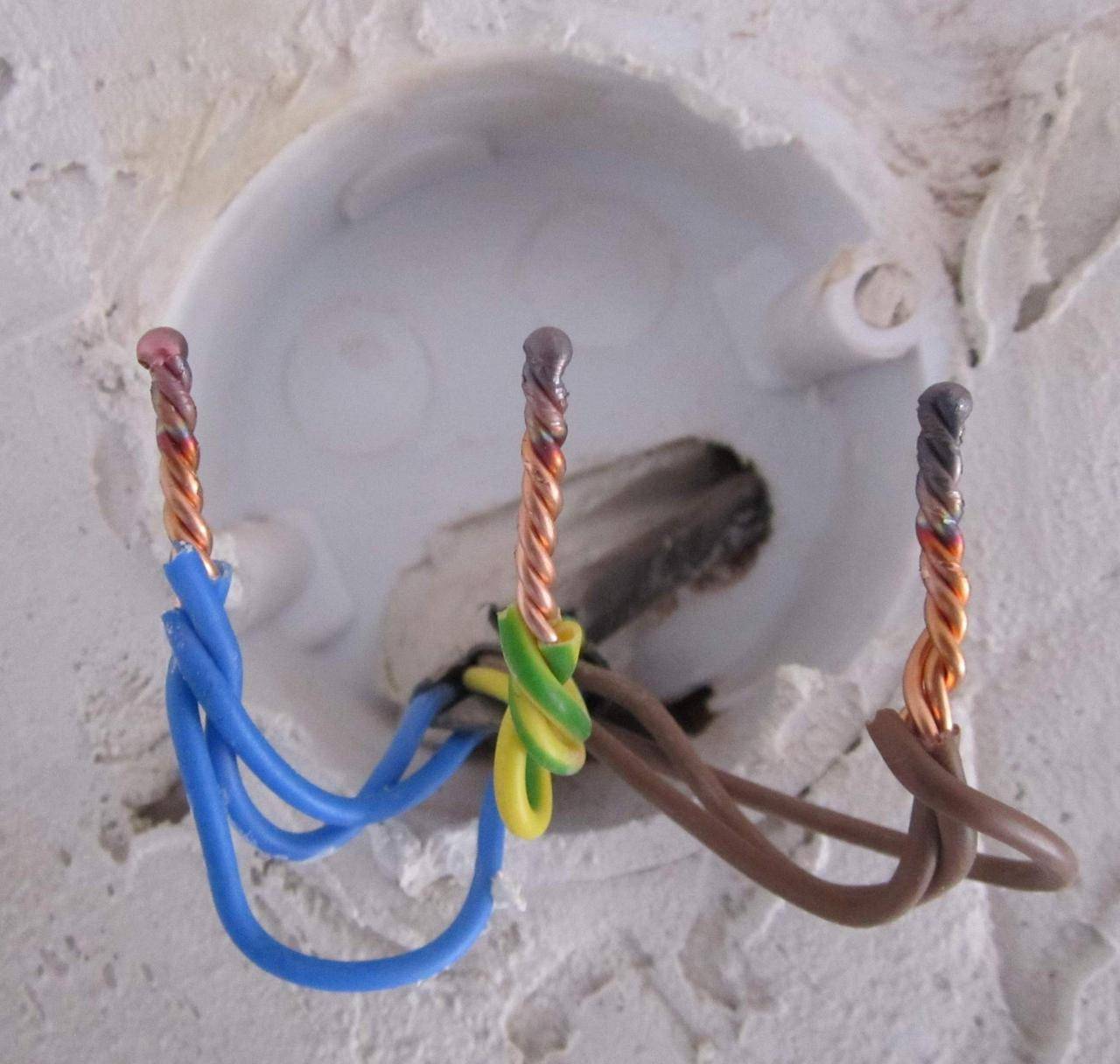

Наиболее надежным считается соединение проводов методом сварки. Оно имеет наименьшие переходные сопротивления в результате чего, повышенный нагрев практически отсутствует. Кроме того, со временем такое соединение не теряет своих свойств.

Сварка проводов в распределительной коробке выполняется при помощи специального сварочного трансформатора и угольного электрода. Стоимость таких изделий достаточно велика для простой замена проводки в квартире, поэтому часто можно встретить самодельные устройства. Обычно это трансформаторы до 600 Вт и напряжением 9 – 36В.

На втором месте по надежности стоит соединение методом пайки. Этот метод более доступен для домашнего использования ведь не требует специального оборудования кроме обычного паяльника.

Соединение проводов методом пайки

Пайка проводов в распределительной коробке осуществляется по обычной технологии и не предъявляет особых требований

Единственным моментом, на который стоит обратить внимание — это качество таких соединений. Ведь в случае нагрева олово достаточно быстро нагреется и контакт пропадёт

Дабы не допускать этого пайку достаточно часто совмещают с соединением методом скрутки

Дабы не допускать этого пайку достаточно часто совмещают с соединением методом скрутки.

Опрессовка проводов в последнее время приобретает все большую популярность. Ведь на рынке появилось большое количество достаточно дешевого инструмента для опрессовки проводов, да и цена на расходные материалы для такого метода достаточно низка.

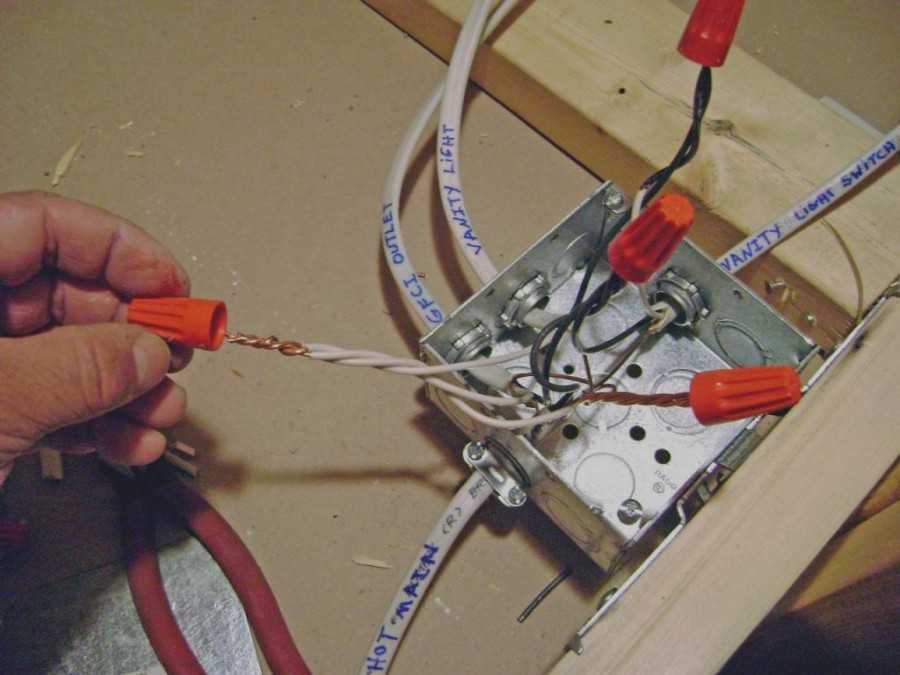

Но наиболее распространенным все равно остается метод винтового или пружинного зажима жил. Огромное количество шин и клемм, представленных сейчас на рынке, позволяют осуществить достаточно надежное соединение проводов.

Обратите внимание! Винтовыми клеммами следует зажимать одножильный провод. Если вы используете многожильный медный провод, то вам необходимо приобрести специальные наконечники, которые не дадут винтам обломать нити многожильного провода при зажиме

Эти наконечники крепятся к проводу методом опрессовки

Эти наконечники крепятся к проводу методом опрессовки.

Обзор видов

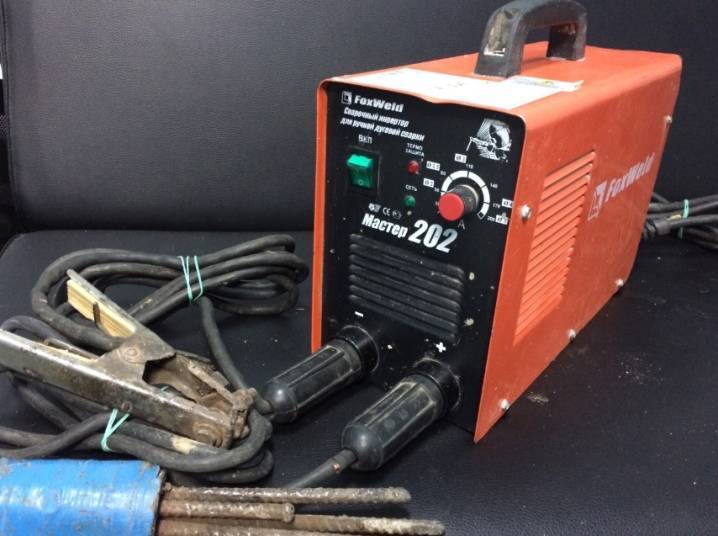

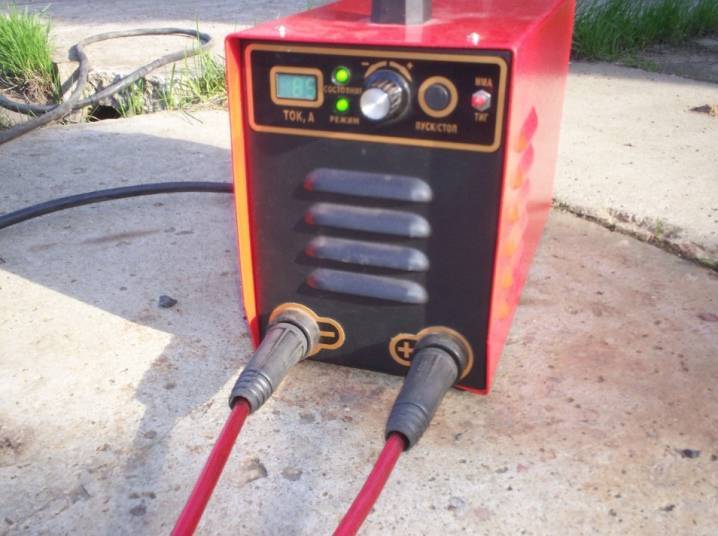

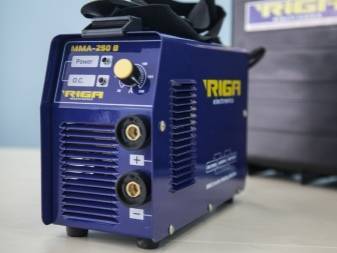

Возможность различного подключения кабелей сварочного аппарата дает перемену полярности, в результате чего можно увеличивать глубину проникновения в металл и в конечном итоге добиться получения плотного сварочного шва на заготовках даже шириной меньше 0,5 мм. Разница между прямой и обратной последовательностью движения электрического тока состоит в возможности регулирования расположения электрической дуги относительно рабочей заготовки, а также в степени нагрева свариваемых поверхностей.

При изменении полярности подключения важно обращать внимание на то, что у анода тепловой энергии будет сгенерировано во много раз больше, чем в области катода. По умолчанию новый инверторный сварочный аппарат настроен на работу с прямым подключением полярности. При необходимости переставить провода с клеммами можно в любой момент

При необходимости переставить провода с клеммами можно в любой момент

В этом случае сварщик решает сам, как и в какие разъемы подсоединять держатель электродов и прищепку на металл. При изменении полярностей движение электрического тока станет противоположным, меняя при этом и характеристику самого сварочного процесса

При необходимости переставить провода с клеммами можно в любой момент. В этом случае сварщик решает сам, как и в какие разъемы подсоединять держатель электродов и прищепку на металл. При изменении полярностей движение электрического тока станет противоположным, меняя при этом и характеристику самого сварочного процесса.

сварка проводов в распределительной коробке

Прямая

Прямая полярность подключения обладает следующими характеристиками:

в процессе электросварки получается довольно глубокий, но узкий шов на поверхности стыкуемых заготовок;

процесс электросварки достаточно облегчен, что бывает особенно важно, если в сплаве отсутствует железо или толщина металлических заготовок равна 3 мм;

электрическая дуга устойчива и постоянна, не склонна к срывам;
сварочный процесс невозможно выполнить, если применять проволоку, у которой в составе имеется токопроводящий материал или она предназначена для выполнения работ в режиме переменного тока;
с помощью электродуги можно выполнять резку металлических заготовок;

сила электрического тока оказывает влияние на химический состав сварочного шва, делая его прочным и аккуратным;
методика может применяться для выполнения сварочных работ в защитной среде аргона или гелия;

Популярные статьи  Как сделать заземление в квартире если его нет

нагрев присадочной проволоки или электропроводника происходит медленно;

с данной технологией электросварки можно работать инверторами, которые функционируют в режиме высокочастотного электротока;

при образовании шва снижен процент введения карбона в массу расплавленного металла.

сварка проводов в распределительной коробке

Для успешного выполнения процесса электросварки при работе с постоянным электрическим током необходимо хорошо прогревать поверхность заготовки, доводя ее до момента плавления. Тем самым будет образовываться сварочная ванна. В данном случае прямая и обратная полярность направления электрического тока оказывает влияние на характеристики сварочной ванны. При работе в режиме прямой полярности в пределах ванны образуется среда, которая легко поддается заполнению расплавленным металлом. Он растекается, и движение сварочного электрода задает направление формируемому шву, контролируя при этом его глубину на объекте сваривания.

сварка проводов в распределительной коробкесварка проводов в распределительной коробке

Обратная

Обратное подключение полярности электрического тока также имеет свои отличительные особенности:

  • глубина сварочного шва невелика, но его толщина получается значительной;
  • если нужно сварить две очень тонкие металлические пластины, то при таком методе их рабочая поверхность не будет деформирована;
  • электродуга нестабильна, поэтому в данном случае нельзя использовать сварочный инвертор, который функционирует на невысоком электротоке;
  • при работе риск прожога поверхности тонкостенных деталей минимален;
  • для работы не применяются электроды, которые способны разрушаться от действия высоких температурных режимов;
  • для получения качественного результата процесс подразумевает наличие минимального зазора между рабочими заготовками;
  • сварочный процесс выполняется прерывистым типом шва.

сварка проводов в распределительной коробке

Выбор полярности подключения сварочного инверторного аппарата обуславливает и выбор сварочных электродов. Например, при работе в обратном подключении угольные стержни будут быстро плавиться и сгорать, поэтому такой тип электрода применим только для работ в режиме прямого подключения. Качество ширины и глубины сварочного шва также находится в зависимости от выбора полярности. Чем выше сила электрического тока, тем глубже выполняется проваривание металла.

сварка проводов в распределительной коробкесварка проводов в распределительной коробке

Способы соединения проводов

Существует несколько методов соединения электропроводов. Вы можете выбрать наиболее удобный и подходящий для вашего случая вариант.

Скрутка

Скрутка

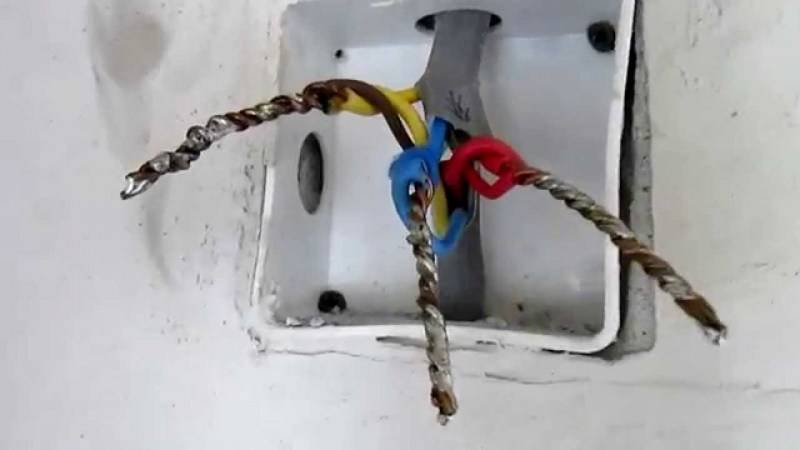

В настоящее время соединение кабелей в распределительных коробках по методу скрутки запрещено – оно считается крайне ненадежным по сравнению с другими существующими вариантами. Выбирая скрутку, вы осознанно принимаете всю возможную ответственность на себя.

Как правильно делать сращивание и ответвление проводов с помощью скрутки

Само соединение выполняется предельно просто: с проводов счищается примерно 10 мм изоляции, а после они аккуратно накручиваются друг на друга. При соединении проводов диаметром до 1 мм выполняем не менее 5 витков, в случае скрутки более «серьезных» кабелей – от 3 витков.

Опрессовка

Инструмент для опрессовки

Популярный вариант соединения. Выполняется с использованием специальной гильзы по размеру пучка проводов. Материал гильзы также должен соответствовать материалу изготовления кабелей.

Для обжима изделия применяются пресс-клещи для опрессовки гильз. Народные умельцы нередко пытаются выполнить обжим с помощью пассатижей, однако профессионалы рекомендуют от такого варианта воздерживаться, т.к. соединение будет не таким надежным.

Работа выполняется в следующем порядке.

Снимаем с проводов изоляцию, ориентируясь на длину используемой гильзы.

Второй шаг

Скручиваем провода в пучок и вводим их в соединитель.

Обжимаем гильзу с проводами пресс-клещами.

Процесс опрессовки

Выполняем изоляцию готового соединения термоусадкой либо обычной изолентой.

Процесс опрессовки

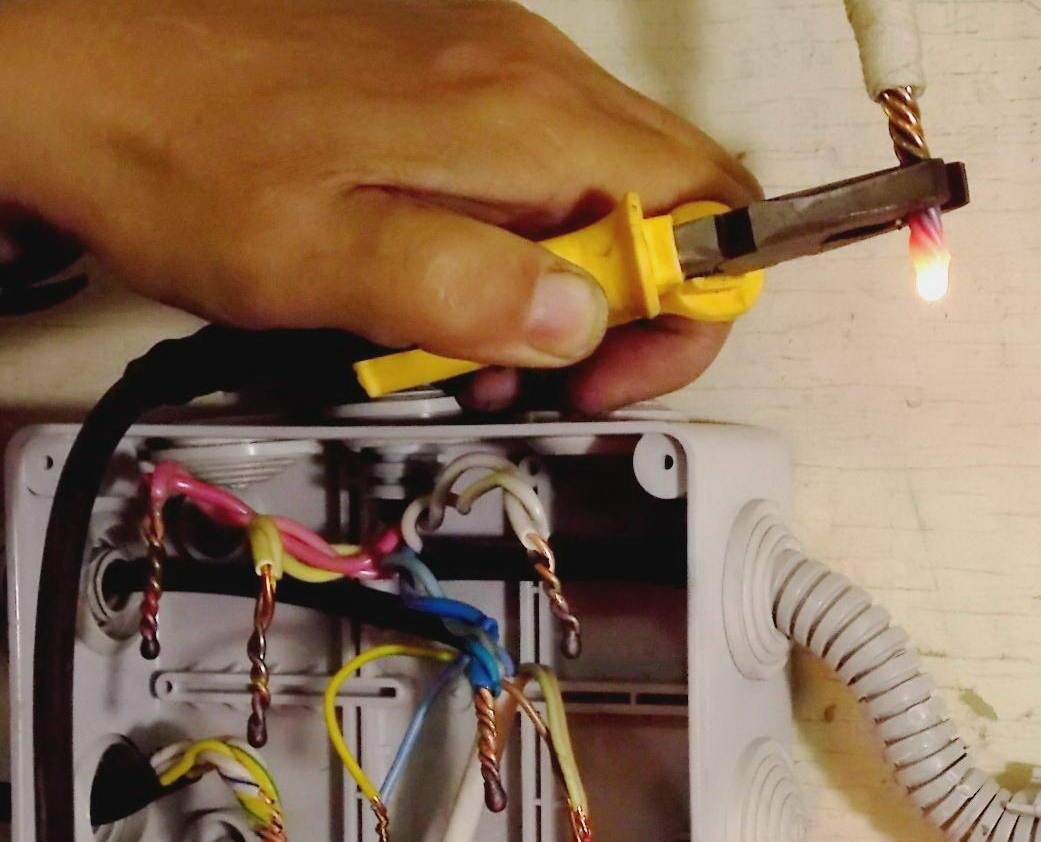

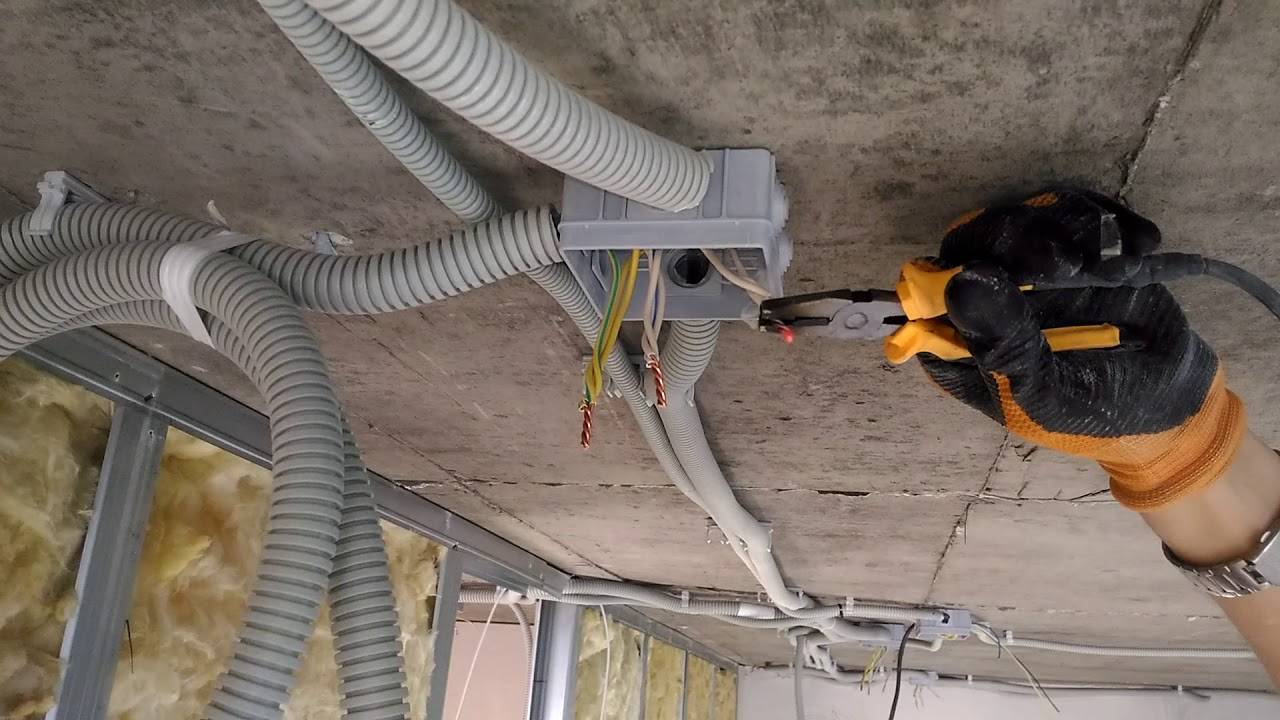

Сварка

Сварка

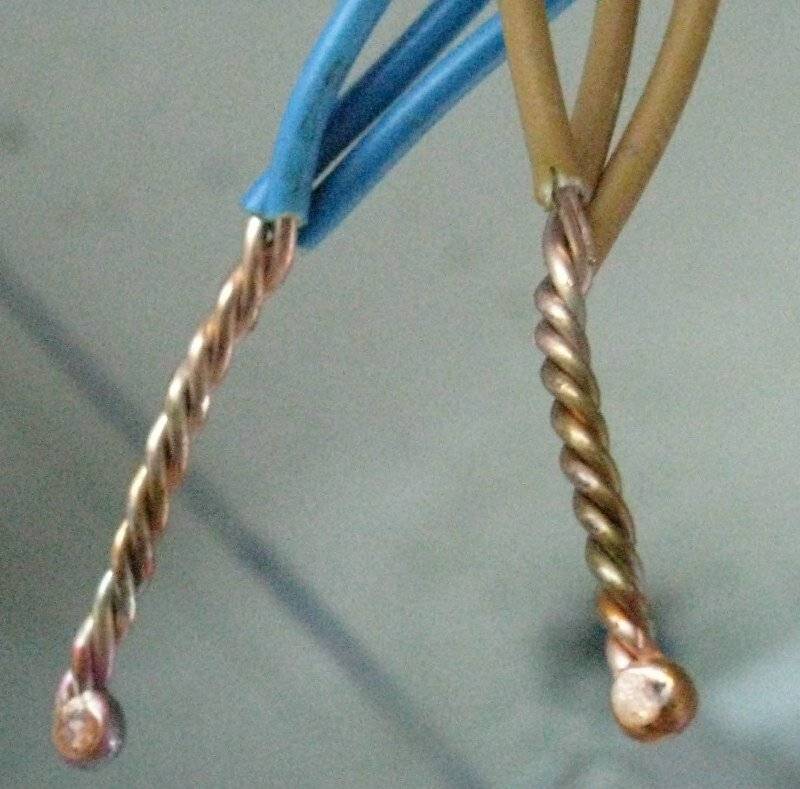

После выполнения такого соединения получается по сути цельный провод, которому не страшны ни процессы окисления, ни другие негативные воздействия, характерные для разъемных способов.

Для соединения проводов по методу сварки нужно подготовить следующее:

  • сварочный аппарат на 24В мощностью от 1 кВт;
  • флюс;
  • угольный электрод;
  • защитные средства (перчатки, маску/очки).

    Схема сварки проводов

Работаем в таком порядке.

Снимаем с кабелей изоляцию и зачищаем жилы до блеска. Для этого используем наждачную бумагу.

Второй шаг

Соединяем провода по методу скрутки.

Насыпаем флюс в углубление нашего электрода.

Аппарат для сварки скруток ТС 700 2

Включаем сварочный аппарат, прижимаем электрод к кабелям и держим до образования шарика — т.н. «контактной точки».

Пятый шаг

Сварка

Очищаем полученную контактную точку от флюса и покрываем ее лаком.

В завершение нам остается лишь заизолировать готовое соединение.

Пайка

Пайка

Порядок действий остается таким же, как и при соединении проводов сваркой. Отличие лишь в том, что кабели соединяются при помощи припоя, расплавленного паяльником. Расплавленный припой должен затекать внутрь скрутки.

Также не рекомендуется использовать пайку в местах возможных механических нагрузок на соединение.

Винтовые контактные зажимы

Винтовые контактные зажимы

Отличный метод быстрого и простого соединения проводов в распределительной коробке. Компактные недорогие зажимы позволяют выполнять соединение как однородных, так и разнородных проводников.

Работа выполняется в два простых шага. Нужно сделать следующее:

  • счистить с концов проводов примерно по 5 мм изоляции;
  • вставить провода в зажим и затянуть винтом.

Болтовые соединения

Болтовые соединенияОконцевание проводов

Соединение надежное, но очень громоздкое. Подходит для таких же громоздких коробок старого образца. В современной коробке болтовое соединение может попросту не поместиться.

Работа выполняется в следующем порядке.

Второй шаг

Сверху надеваем на болт один из соединяемых проводов. Предварительно нужно счистить изоляцию и сформировать из кабеля колечко. Со вторым проводом заранее делаем то же самое.

Пятый шаг

Надеваем последнюю шайбу и затягиваем соединение гайкой.

Разумеется, болтовое соединение также нуждается в изоляции, которая не лучшим образом отразится на его размерах.

Методика использования УЗО

Самозажимные соединения

Наиболее современный и популярный на сегодняшний день вариант. Зажимы предельно просты в использовании. Помимо этого, внутри подобных соединений изначально присутствует паста, исключающая риск окисления металлов, что позволяет безо всяких опасений вставлять в клипсы разнородные проводники.

Работаем в таком порядке.

Самозажимные соединения

Первый шаг. Снимаем примерно по 10 мм изоляции с каждого провода.

Второй шаг. Поднимаем вверх рычажок клипсы.

Третий шаг. Вставляем проводники в соединитель.

Четвертый шаг. Опускаем вниз рычажок.

Зажимы без рычажков просто защелкиваются.

Самозажимные соединения

Преимущества пайки в сравнении с другими способами соединения

Инструмент для снятия изоляции с проводов – стриппер

Существует несколько способов соединения проводов в распределительной коробке, однако минимальным переходным сопротивлением и монолитным соединением отличается только пайка и сварка. Спаять провода в домашних условиях может каждый желающий. Для сварки потребуется опыт и наличие специального сварочного аппарата.

Для проведения работ потребуется следующий набор инструментов:

  • флюс;
  • нож, предназначенный для удаления изоляционного материала;
  • припой;
  • бокорезы;
  • паяльник;
  • плоскогубцы или пассатижи;
  • наждачная бумага.

Предварительно не подготовив весь необходимый инструмент и расходные материалы, приступать к работе нельзя.

Зачем нужна распределительная коробка

Довольно часто встречается некоторое пренебрежение к распредкоробке (разветвительной коробке). Кое-кто считает, что ее использование при прокладке проводов – пустая трата времени. Ведь ее нужно еще закрепить на поверхности, а это дополнительные усилия. Гораздо проще, к примеру, скрутить проводники, заизолировать место соединения и «закатать» все штукатуркой.

  1. Но при этом упускаются из виду некоторые вопросы:
  2. В процессе эксплуатации к местам соединений проводов должен быть обеспечен свободный доступ. Например, если в какой-то комнате нет света или не работает розетка? Проверка показала, что причина — в отсутствии напряжения. Как найти распределительную коробку в квартире или неисправный участок цепи? Обрывать обои, разбивать штукатурку, чтобы получить доступ к скрутке проводов?
  3. Если в перспективе понадобится, например, поставить дополнительно еще одну (две, три) розетки. Подключать их «в параллель» от первой? А всегда ли это удобно? В то время как подключить новые провода в распредкоробке труда не составит;
  4. Правильное соединение проводов – с использованием клеммных соединителей. Какой же глубины нужно долбить «канал» в стене, чтобы упрятать туда клеммник?
  5. В плане пожарной безопасности преимущество такой коробки неоспоримо.

В зависимости от вида монтажа соединения коммуникационные (распределительные) коробки могут быть круглого или квадратного сечения, глубокие или помельче и делятся на внутренние (для скрытой проводки) и наружные по способу крепления.

Популярные статьи  подключение генератора к дому

Согласно требованиям ПУЭ электрокабель должен проходить не менее 15 см. от потолка с учетом всех навесов. На этом же расстоянии крепится и устройство для коммутации жил кабелей. Для установки внутренней коробки в стене высверливается ниша, соответствующая наружному диаметру гильзы, для наружного крепление производится непосредственно на стену.

Сколько проводов можно скручивать в распаечной коробке? Не стоит экономить на распределительных коробках и пытаться туда завести как можно больше проводов — неудобно будет соединять, да и все они могут не войти. Как правило в одну распаечную коробку заводят 3-4 провода.

Наконец, с точки зрения пожарной безопасности, преимущество использования распределительных коробок бесспорно. Для правильной организации электромонтажных работ существуют специальные Правила Устройства Электроустановок (ПУЭ), которые регламентируют и порядок соединения электропроводов.

Изучаем схему расключения коробки

При соединении проводов в распределительной коробке очень важно знать особенности маркировки каждого кабеля. Это позволит создать безопасное, надежное и в целом правильное соединение

Изучаем схему расключения коробки. Подключение проводов с заземлением (РЕ)

Подключение проводов без заземления (РЕ)

Так, провода «ноля» (на схеме они синие) и кабели заземления (обозначены желтым) соединяются соответствующим образом по цветам, как продемонстрировано на изображении. При обустройстве двухпроводной электропроводки схема остается такой же, исключаются лишь провода заземления.

Более сложной является процедура распаивания фазы (обозначается черным либо красным цветом). Если через коробку проводятся только кабели для подсоединения розетки, провода фазы также соединяются вместе.

Схема в распределительной коробке, двух светильников

Если же из коробки идут кабели на выключатель с одной кнопкой, то провод, который уходит на переключатель, должен быть скручен со всеми проводами фазы. Тот же кабель, который отходит от переключателя, соединяется с проводом фазы, уходящим на осветительный прибор. В результате будет выполнено 4 соединения.

Схема в распределительной коробке, двух светильников и группа розеток

В случае же подключения через распределительную коробку выключателя с двумя клавишами в условиях трехпроводной электропроводки на люстру пускают кабель с четырьмя жилами. Если проводка двухпроводная, количество жил сокращается до трех, т.к. заземление исключается из схемы, как показано на рисунке.

Изучаем схему расключения коробки

Без учета отдельной скрутки заземлителя, в коробке создается 4 соединения. Все провода «нули» (обозначены синим) соединяются друг с другом.

Фазы розеток и питающий кабель скручиваются вместе, после чего подключаются к общему зажиму выключателя с двумя клавишами. От последнего уходят 2 отдельных провода на осветительный прибор.

Таким образом, в распайке коробки нет ничего сверхсложного. Нужно лишь разобраться в особенностях обозначения проводов и порядке их соединения. После этого можно приступать к закреплению полученных теоретических знаний на практике.

Виды проводов для сварочника

Работа инвертора невозможна без его полной комплектации. В нее обычно включают не только сам аппарат, но и кабели. Они представляют собой проводник тока, выполненный из медной проволоки диаметром до 0,2 мм. Несколько таких элементов сплетаются в один пучок, который сверху имеет изоляционное покрытие.

Назначение этого провода заключается в подводке тока от инвертора к держателю электродов. Это необходимо для того, чтобы подключить аппарат к электросети и заземлению. Выбираются провода на основе характеристики агрегата и кабеля и при этом учитываются следующие показатели:

  • Длина;
  • Площадь сечения;
  • Падения напряжения в контуре.

На рынке провода представлены различными видами, что дает возможность приобретать изделие, которое обеспечит максимальную эффективность при применении оборудования. Наиболее популярным у сварщиков считается кабель марки КГ. Он представляет собой гибкий провод, применяемый для подключения агрегата к сети.

Провод медный КГ-ХЛ

Различают несколько разновидностей кабелей, которые отличаются по допустимой нагрузке тока. Кроме того, имеются модификации, рассчитанные на применение в определенных климатических условиях. Например, для северных регионов – это КГ-ХЛ с покрытием из холодостойкой резины, для южных – КГ-Т, устойчивый к появлению грибка.

Выпускается и еще одна марка кабелей для инверторов – КОГ1. Они отличаются наличием гибкой жилы, что позволяет специалисту, работающему с оборудованием спокойно перемещаться, меняя положение электрододержателя без дополнительных усилий.

Основные характеристики для выбора

Широкий ассортимент оборудования представленный на отечественном рынке несколько смущает неопытных покупателей. Но только на первый взгляд кажется, что модели, отличающиеся ценой, имеют существенную разбежку в параметрах. На самом деле больших отличий в характеристиках и функциональности у аппаратов для сварки проводов нет. Недорогие модели обычно изготовлены в Китае, более качественное оборудование поставляют европейские производители. Однако даже в их продукции могут использоваться китайские комплектующие и в этом ничего плохого нет.

Поэтому выбирая агрегат необходимо обращать внимание на диапазон регулировки сварочного тока. Для использования в быту достаточно и 160-200 А, в то время как для профессиональной деятельности потребуется аппарат с большим диапазоном. Важна и длительность работы без перерыва

Она зависит от того, на каких токах эксплуатируется аппарат. При высоких значениях реально держать дугу не более 3 минут, при малых продолжительность работы может быть значительно большей. Имеет смысл учитывать и напряжение холостого хода. Чем оно выше, тем лучше будет работать ваше оборудование. В среднем оно не должно превышать 90 В

Важна и длительность работы без перерыва. Она зависит от того, на каких токах эксплуатируется аппарат. При высоких значениях реально держать дугу не более 3 минут, при малых продолжительность работы может быть значительно большей. Имеет смысл учитывать и напряжение холостого хода. Чем оно выше, тем лучше будет работать ваше оборудование. В среднем оно не должно превышать 90 В.

Использование аппарата для сварки проводов опускается только в специальной защитной маске. И если провода прилагаются практически каждым производителем, то дополнительные компоненты могут быть не везде.

Обзор популярных моделей

Одним из самых востребованных аппаратов для сварки медных проводов является ТС 700-2. Он имеет компактные габариты и относится к переносным моделям. Этот прибор рассчитан на работу с жилами сечением не более 24 мм². Чаще всего его используют электрики, чтобы добиться максимально надежного и качественного соединения проводов.

Смотрим видео о данной модели:

В комплектацию аппарата входят сварочные и сетевой кабель, электроды, сумка для переноски, защитные очки. Также каждый агрегат оснащен паспортом и инструкцией по эксплуатации. Стоимость оборудования составляет около 6 тысяч рублей.

Заключение

Сварочный аппарат является сложным прибором, работа с которым требует определенных навыков. Поэтому если имеются сомнения по его применению, то лучше воспользоваться услугами специалистов, что позволит получить гарантированно качественный результат.

Для чего нужны распределительные коробки

сварка проводов в распределительной коробке
Коробка для коммутации проводов

Необходимость использования распределительных коробок не должна вызывать сомнений. Чтобы в этом убедиться, следует ознакомиться с предостережениями специалистов:

  • Пренебрежение монтажом конструкции – нарушение правил, изложенных на нормативных документах.
  • Соблюдение пожарной безопасности. Благодаря РК существенно сокращается вероятность коротких замыканий и пожара, обусловлено это герметичностью конструкции.
  • Монтаж устройства отнимет немало времени, зато в будущем модернизировать, обслуживать, ремонтировать и наращивать провода будет значительно проще. Например, если потребуется установить дополнительную розетку или выключатель, нужные провода удастся вывести именно из распределительной коробки.

В общем, монтаж распределительной коробки обязателен. Технология установки проста, сложность может возникнуть при соединении проводов.

Пайка с помощью тигля и горелки

При больших объемах работ имеет смысл выполнять их при помощи тигля, который представляет собой полый металлический цилиндр с ручкой, заполненный расплавленным припоем. Тигель может выполняться как насадка на мощный паяльник или нагреваться при помощи газовой горелки (Рисунок 6).

Рисунок 6. Электрический и газовый тигли для пайки проводов

Большой объем металла в тигле не позволяет ему быстро остывать, поэтому нагретым тиглем можно спаять последовательно несколько скруток. Основное достоинство такого способа пайки в том, что облуживание и спайка скрутки происходит практически мгновенно, когда покрытые флюсом проводники опускаются полностью в ванну с припоем.

Популярные статьи  как скрутить провода между собой правильно

Как правильно сделать и сварить скрутку

Прежде чем делать скрутку кабеля его надо очистить от изоляции. Изоляция снимается от конца провода на длину до 10 см. Затем концы провода соединяют путём скручивания. Длина скрутки получится где-то около 5 см. Чтобы торец скрутки получился ровным, его обрезают кусачками.

После приготовления скрутки готовится сварка. К клемме, со знаком плюс, подсоединяется провод держателя. К минусовой клемме подключается провод заземления. После этого, приступают к свариванию скрутки. Сварку надо производить в защитной маске или очках. Одной рукой, при помощи плоскогубцев, провод заземления прижимается к скрутке на некотором расстоянии от торца. В другой руке находится держатель с электродом. Концом электрода надо, на 1 -2 сек., прикоснуться к торцу скрутки. При этом, надо взглядом заметить момент, когда на свариваемом месте появится красное свечение. Округлая поверхность, образовавшегося при сварке шарика, и радужные переливы на скрутке говорят о хорошей сварке. Когда скрутка, после сварки, остынет, её надо заизолировать.

Сварка алюминиевых проводов

При сварке алюминиевых проводов, необходимо заготовить скрутку, таким же образом, как и при заготовке скрутки проводов медных. Затем приводится в готовность к работе сварочный аппарат. Процесс сварки происходит так же, как и при сваривании медных скруток. После сварки, скрутки надо обработать растворителем, покрыть лаком и заизолировать.

Алюминиевые провода свариваются аппаратами с напряжением до двадцати Вольт. Дуга применяется не большая. Это связано с низко температурой плавления алюминия.

Способы соединения проводов

В ПУЭ прописано пять основных методов для коммутации двух проводов:

  • скрутка;
  • сварка;
  • клеммные колодки;
  • пайка;
  • опрессовка.

Скрутка

Максимально быстрый, простой, но крайне ненадежный метод коммутации. Для изоляции проводов применяют изоленту, пластиковые колпаки или термоусадочные трубки.

Скрутка с монтажными колпачками

Намного качественнее и стабильнее будет соединение, выполненное при помощи специальных монтажных колпачков. Изделия состоят из двух частей – наружной пластиковой, не поддерживающей горения, и внутренней металлической, конической формы с резьбой. Последняя позволяет буквально накрутить колпачок на конец провода, обеспечивая большую площадь соприкосновения и отличные электрические параметры. Данным методом можно соединить два или больше проводов без использования пайки.

Для выполнения операции удалите изоляцию на расстояние до 20 мм и скрутите провода друг с другом. На скрутку наденьте колпачок и проверните несколько раз. При выборе колпачка ориентируйтесь на число скручиваемых проводов и их сечение. Данный вариант экономит пространство, позволяя более компактно разместить кабель.

Пайка

Стандартный метод соединения проводов, подразумевающий использование олова и припоя. Характеризуется высокой надежностью и долговечностью, но уходит гораздо больше времени.

Сварка проводов

Первая сложность метода – необходим сварочный аппарат инверторного типа. Такой вариант считается еще более надежным и качественным, позволяя превратить две жилы в одну. К нему следует прибегать лишь в крайних случаях: при выполнении заземления частного дома с мощной нагрузкой, подключении насосов или источников бесперебойного питания для работы газовых котлов.

Клеммные колодки

В соответствии с рекомендациями в ПУЭ при коммутации двух проводов из разных материалов нужно использовать специальные зажимы винтового или пружинного типа. Простой способ, требующий отвертку. Постарайтесь не перетянуть зажимные болты.

Опрессовка

Данный метод подразумевает использование пресс-клещей и гильз. Последние выбираются в зависимости от соединяемых жил – для алюминиевых берутся алюминиевые гильзы, для медных – медные и т. д. Учтите, что с помощью пассатижей вы не сможете обеспечить надежное и качественное соединение.

Механизм создания подключения

Сделать электропроводку дома несложно. Для этого необходимо иметь необходимые знания и оборудование. Оборудование приобретается в магазине, знания даже не нужно покупать. В самом начале должна составляться схема электросети. В большинстве случаев хозяин строительства нанимает электрика которые не представляют будущее расположение мебели и в результате выключатели закрыты дверями, розетки в углах закрыты мебелью.

  1. Как правило, электрики вычерчивают схемы мелом на стене будущее оборудования, но лучше схему электросети с размещением электрических токоприемников разместить на плане помещения отдельным чертежом, включая коммутацию (соединение) жил силовых кабелей в распределительной коробке — это поможет:
  2. рассчитать нагрузку на электросеть;
  3. сечение проводов;
  4. разделить потребителей на группы.
  • В плане бытовой схемы электросети имеется как минимум две группы электропотребителей:
  • освещение;
  • силовая часть, то есть розетки.

Лучше всего чтобы эти два контура монтировались отдельными силовыми кабелями. Если планируются установка мощных электроприборов: электроплита, духовка, бойлер — эти аппараты должны иметь собственный отдельный контур, т.е. отдельный отключатель, предохранитель и кабели.

Соединение проводов в распределительной коробке согласно ПУЭ

ПУЭ — это сборник нормативной документации устройства и монтажа электрических цепей, по сути — это настольная Библия всех людей, которые начинают заниматься электрикой. В сборнике показаны основные принципы создания цепей, правила их расчёта, защита и коммуникационные приспособления. Далее все описание электрических устройств будут в соответствии с правилами согласно ПУЭ.

Выбор сечения и марки провода

Для прокладки электропроводки в помещениях и соединение проводов в распределительной коробке согласно ПУЭ жилы должны иметь различное цветовое изоляционное покрытие, от одного производителя с одинаковой цветовой гаммой. Для проводки лучше всего использовать провод марки ВВГНГ — одножильный медный, плоский в двойной изоляции, лучше всего с добавочным обозначением НГ, что означает негорючий.

Лучше всего приобрести кабель известной марки производителя, который обязательно должен иметь сертификат. Не нужно брать провод без маркировки, электропроводка в доме — это прежде всего безопасность и делается не на один год, поэтому экономия здесь неуместна. Необходимо учитывать, что медный кабель при одинаковом сечение выдерживает в полтора раза больше нагрузки чем алюминиевый.

Внимание! для капитальной схемы нельзя использовать многожильный кабель ПВС или ШВВП. Хотя эти провода мягкие и их удобнее укладывать, но сопротивление по току у них больше, соответственно они будут нагреваться при подключении нагрузки сильнее

Расчет по мощности

Одно из основных правил расчета сечения кабеля: используется в расчете 1 кв.мм — 9 А. электротока, то есть кабель сечением 1 мм может выдержать нагрузку чайника или утюга мощностью 2 кВт.

  1. Исходя из этих рекомендаций для проводки в доме должны применяться не менее:
  2. освещения жила в 1,5мм кв., что соответствует 10 — 12А.;
  3. розетки в комнатах 16А, что соответствует сечению 2,5 мм. кв.
  4. кухонные электродуховки, провод для которых должен выдержит 25А. — это сечение 4мм. кв;
  5. жила четырехконфорочная электроплита должна выдерживать 32А. — сечением 6 мм2.

Правильный выбор соединения эл. проводов в распределительной коробке зависит от его сечения

Внимание! нельзя использовать электрокабель различных производителей, так — как они имеют разное удельное (омическое) сопротивление на 1 погонный метр

Электрическая распределительная коробка и соединение проводов

После прокладки проводов, согласно составленной схемы их необходимо соединить между собой. Для того чтобы соединение были в одном месте существуют коммуникационные коробки (распределительные). В зависимости от монтажа соединения устройства могут быть круглого или квадратного сечения, глубокие или помельче и делятся на внутренние (для скрытой проводки) и наружные по способу крепления.

Согласно требованиям ПУЭ электрокабель должен проходить не менее 15 см. от потолка с учетом всех навесов. На этом же расстоянии крепится и устройство для коммутации жил кабелей. Для установки внутренней коробки в стене высверливается ниша, соответствующая наружному диаметру гильзы, для наружного крепление производится непосредственно на стену.

Сколько проводов можно скручивать в распаечной коробке?

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Lexman схема подключения проходного двухклавишного выключателя
схема двухклавишного выключателя
сварка проводов в распределительной коробке
