Дежурное освещение

ОСНОВНЫЕ НОРМЫ, РЕГЛАМЕНТИРУЮЩИЕ РАБОТУ ОХРАННОГО ОСВЕЩЕНИЯ

В целях обеспечения защищённости наружных границ объекта или территории, находящейся под охраной от прохода извне посторонних лиц, осветительные приборы монтируются вдоль всего периметра, образуя его сплошное подсвечивание.

В соответствии с РД 78.145 – 93 питание данного типа светильников должно быть организовано отдельно от электрических цепей обычного наружного освещения.

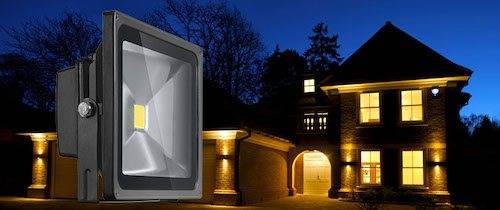

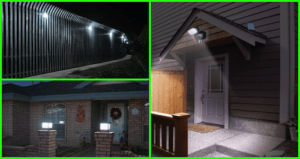

Охранное освещение, расположенное по периметру объекта охраны должно соответствовать требованиям действующих норм:

1. Расположенные по границе территории светильники должны быть смонтированы таким образом, чтобы создавать вокруг охраняемой территории сплошную освещённую полосу, не содержащую тёмных участков.

2. Ширина освещённой полосы должна составлять 3 – 4 метра.

Освещённость участков периметра в соответствии с действующей нормой (СНиП 23 – 05 – 95) должна составлять не меньше 0,5 лк. В том случае, если оборудование данного вида используется для обеспечения штатной работы устройств видео или фото съёмки, уровень освещённости должен соответствовать техническим требованиям применяемой аппаратуры.

Устройства охранного освещения периметра территории могут функционировать в различных режимах:

• постоянно;
• включаясь в случае срабатывании устройств охранной сигнализации.

В любом режиме работы системы должна сохраняться возможность включения осветительной аппаратуры периметра в ручном режиме.

Существуют также некоторые требования, предъявляемые к силовым электрическим шкафам, в которых располагаются устройства управления и защиты цепей осветительных систем охраны. Размещение такого электрического распредщита должно быть отдельным от электрических щитов рабочего наружного освещения.

Дверца щита охранного освещения должна быть постоянно запертой на замок. Предпочтительным местом расположения таких щитов считается их локация в непосредственной близости от помещения охраны.

Отдельные требования предъявляются к организации подсветки помещения охраны. Как правило, её питание осуществляется от охранной осветительной электросети. В соответствии с п.6.1. РД 78.145 – 93, подача электроэнергии в цепи охранного освещения должна осуществляться как для потребителей 1-й категории надёжности, или в соответствии с категорией данного объекта.

При проведении расчётов световых приборов в помещении, где располагается служба охраны, должна быть учтена установка прибора аварийного освещения, питающегося от автономного источника электропитания. Специальных норм освещенности помещений службы охраны не предусмотрено. Расчёт ведётся по общим правилам.

Организация аварийного освещения

Освещение безопасности проводится параллельно основного потока с такой же мощностью и напряжением. Переподключение производится за минуту, что дает бесперебойную работу цеха. Но параллельный вид монтируется не везде.

Есть предприятия, где отключение света приведет к простоям как оборудования, так и людей. Появится значительное количество брака. В таких местах подключение к запасному свету проводится собственноручно специально обученным оператором.

Выделена категория предприятий, где допускается простой до суток. На них нет мощных установок вторичной замены света. Вторая подача света происходит от аккумуляторов, генераторов.

Преимущества использования

Применение в помещениях осветительных приборов дежурной модификации, особенно типа дс-19 ухл4-1, позволит вам добиться многих однозначных преимуществ:

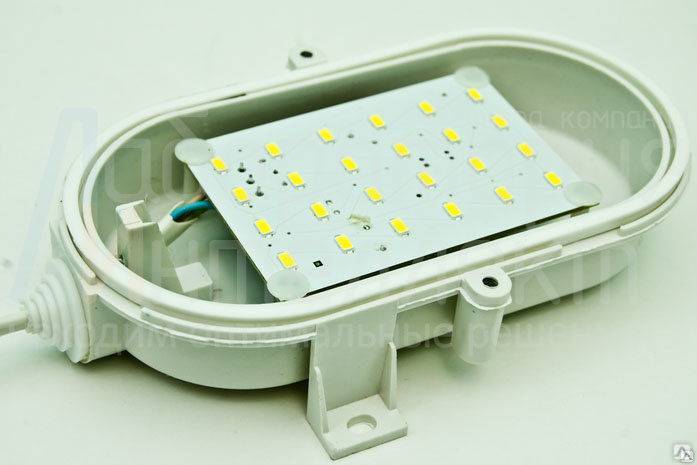

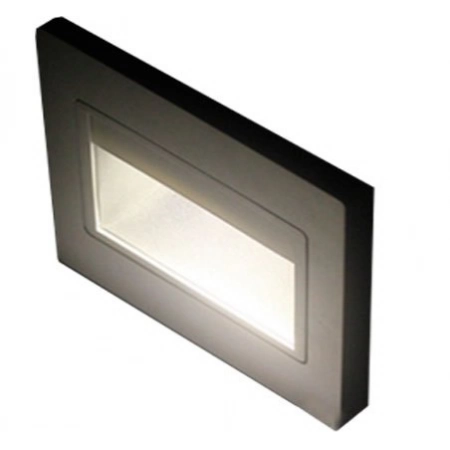

Светильник дс-19 ухл4-1

• значительная экономия в плане потребления электроэнергии. Дежурное освещение и нормы светового потока для него позволяют сэкономить на электричестве примерно в 2,5 раза;
• отсутствует необходимость в установке дополнительного оборудования и обеспечения лишнего обслуживания;
• нет потребности в проведении специальной утилизации;
• наличие высокого показателя индекса цветопередачи;
• отсутствие негативных световых визуальных эффектов. Например, пульсации светового потока. Именно этот эффект считается самым вредным для глаз, из-за которого происходит быстрое снижение остроты зрения;
• стоимость такого оборудования полностью компенсируется качеством работы лампы, а также уровнем светового потока, которая она создает при своей работе.

Кроме того, многие осветительные приборы данного типа отличаются длительным сроком эксплуатации. К примеру, светильник дс-19 ухл4-1 может проработать свыше 50 000 часов. Если в качестве источника света выбраны светодиоды, то здесь должна использоваться специальная защита диодов. Она гарантирует бесперебойную работу осветительного прибора, причем даже в ситуации перегорания одного из светодиодов. Наличие простой конструкции ламп дает возможность быстрого монтажа на различные поверхности, включая труднодоступные места.

Необходимо знать

Дежурная подсветка

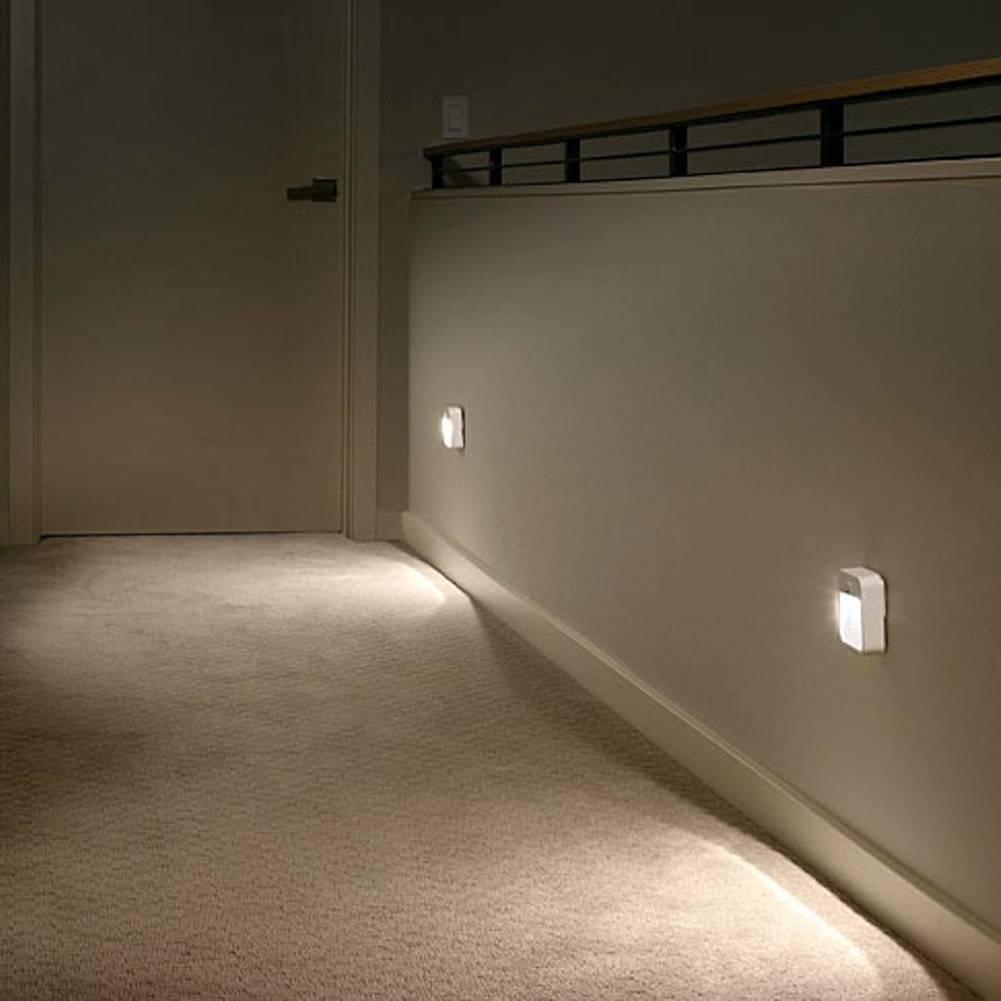

Дежурное освещение являет собой один из видов искусственной подсветки помещений, применяемое в ночное время суток. При наличии такой необходимости светильник, выполняющую другую функцию может применяться и в качестве дежурного освещения. Нормы и предусматриваемые ими характеристики светового потока, который должен испускать светильник, идентичны для рабочего, аварийного и/или эвакуационного типа подсветки помещений, а также освещения безопасности.

Включение дежурного света на производстве и сооружениях общественного назначения происходит исключительно в нерабочее время, когда основные смены закончили свою работу, а на самом производстве осталось небольшое количество сотрудников. Светильник (например, дс-19) для такой подсветки устанавливается в тех местах, где имеется необходимость постоянного пребывания обслуживающего персонала. Его установка необходима в:

• технологических и складских помещениях;
• подсобках;
• ремонтных зонах.

В СНиП указывается, что нормы для освещения, которое функционирует в дежурном режиме, будут составлять примерно 10-15% от номинального уровня. В некоторых ситуациях светильник, работающий в этом порядке, сможет переходить в штатный режим. Такой переход возможен при появлении вблизи осветительного прибора транспорта или людей.

Преимущества использования

Применение в помещениях осветительных приборов дежурной модификации, особенно типа дс-19 ухл4-1, позволит вам добиться многих однозначных преимуществ:

Светильник дс-19 ухл4-1

• значительная экономия в плане потребления электроэнергии. Дежурное освещение и нормы светового потока для него позволяют сэкономить на электричестве примерно в 2,5 раза;
• отсутствует необходимость в установке дополнительного оборудования и обеспечения лишнего обслуживания;
• нет потребности в проведении специальной утилизации;
• наличие высокого показателя индекса цветопередачи;
• отсутствие негативных световых визуальных эффектов. Например, пульсации светового потока. Именно этот эффект считается самым вредным для глаз, из-за которого происходит быстрое снижение остроты зрения;
• стоимость такого оборудования полностью компенсируется качеством работы лампы, а также уровнем светового потока, которая она создает при своей работе.

Кроме того, многие осветительные приборы данного типа отличаются длительным сроком эксплуатации. К примеру, светильник дс-19 ухл4-1 может проработать свыше 50 000 часов. Если в качестве источника света выбраны светодиоды, то здесь должна использоваться специальная защита диодов. Она гарантирует бесперебойную работу осветительного прибора, причем даже в ситуации перегорания одного из светодиодов. Наличие простой конструкции ламп дает возможность быстрого монтажа на различные поверхности, включая труднодоступные места.

Преимущества дежурного освещения

Основным преимуществом дежурных осветительных систем является возможность значительной экономии электрической энергии. Среднее количество включений и выключений каждого светильника или люстры в обычной квартире составляет от 3 до 4 раз. Чаще всего это делается в вечернее и ночное время, а также в утренние часы. Нередко хозяева попросту забывают выключить тот или иной светильник. В результате, бесполезная работа лампочек выливается в большое количество лишних киловатт-часов, за которые приходится платить. Наличие дежурного света позволяет в несколько раз экономить электричество, без какого-либо дискомфорта для окружающих.

Современное дежурное освещение вместо устаревших ламп накаливания широко применяет светодиоды с возможностью регулировки яркости светового потока. Они не подвержены нагреванию и не способны вызвать пожар. Светодиодные светильники обеспечивают экономичный режим и значительно снижают нагрузку на электросети. Их применение не допускает возникновения коротких замыканий.

Дежурное освещение

Освещение участка, сада и двора

Диодное освещение в квартире

Освещение на кухне: дизайнерские решения

Какие виды освещения бывают

Освещение квартиры: дизайн интерьеров

Дежурное освещение: что это и для чего?

Согласно информационному материалу,дежурное освещение – это освещение, используемое в нерабочее время. Оно может быть, как спроектировано отдельно, так и при необходимости использоваться эвакуационное освещение в качестве дежурного. Предназначено для безопасности передвижения по объекту в тёмное время суток и может служить как охранное освещение.

Применение дежурного освещения

Дежурное освещения рассчитано на использование преимущественно в тёмное время суток. На производстве данный вид освещения включается только вне рабочего времени, когда на производственных и других объектах завершаются все трудовые процессы. В этот период основная масса людей уже заканчивают работу, а на местах остается лишь небольшое число сотрудников. Поэтому дежурные светильники предназначены в основном для тех мест, где постоянно находится обслуживающий персонал. Это складские, подсобные и технологические помещения, а также участки ремонта и обслуживания.

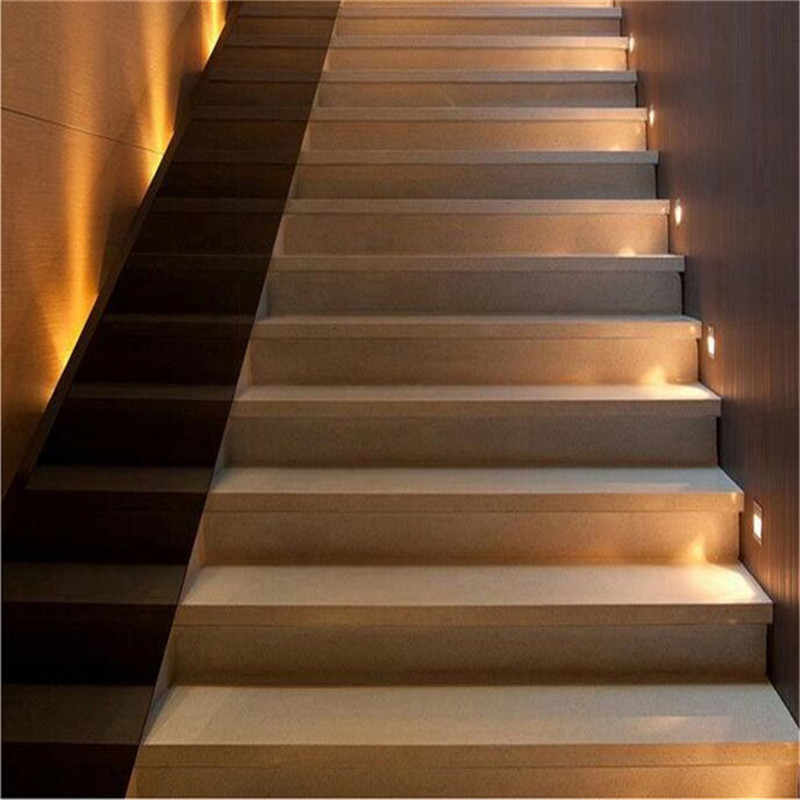

Помимо производственных сооружений, дежурные светильники используются в следующих зданиях и помещениях: — административные и общественные сооружения;медицинские здания;- учебные заведения (школы, детские садики, университеты и институты);- офисы;- помещения разнообразных магазинов, а также торговых центров.

Одним словом, дежурная иллюминация может использоваться практически во всех местах и всех сферах деятельности человека. Именно по этой причине спрос на ее установку очень высокий.

Часто со светильниками дежурного освещения применяется датчики движения, позволяющие максимально оптимизировать осветительный процесс, повысить энергоэффективность светильников, существенно сэкономить электроэнергию. Дежурный режим составляет примерно 10-15% от номинального значения освещения. Некоторые типы светильников имеют возможность перехода из дежурного в обычное рабочее состояние. Это происходит при срабатывании датчика движения, когда рядом появляются люди, транспорт и другие посторонние объекты.

Требование к дежурному освещению

Т.к. нормативы не регламентируют требований к дежурному освещению, то стоит руководствоваться требованиям для остальных типов освещения. Ввиду этого к осветительным устройствам, устанавливаемым в помещениях различного назначения, предъявляются следующие требования: — Светильник ночного дежурного освещения должен выдавать ровный свет в достаточном количестве, определенном в нормативах для конкретного помещения; — Светильники дежурного освещения могут использоваться, как и для рабочего освещения, так и для аварийного, и наоборот; — При использования дежурного освещения в качестве рабочего или аварийного, оно должно отвечать всем нормативам по качеству освещения для каждого конкретного случая: коэффициенту пульсации, цветопередачи и цветовой температуре источника света.

Небольшие советы по организации дежурного освещения

Самый правильный совет – это придерживаться нормативным документам, но нормативные документы особых требований к дежурному свету не предъявляют

Поэтому, беря во внимание, что дежурное совещание применяется не только в промышленных сооружениях, но и в большинстве зданий общественного назначения, выбор светильников лучше всего делать, руководствуясь следующими рекомендациями:. — определение норм уровня освещенности для конкретного помещения;- осветительный прибор должен полностью отвечать требованиям, которые выдвигает данный тип помещения

Так, для больниц и офисов эти требования будут диаметрально различаться;- необходимость наличия или отсутствия у светильника влагозащитных свойств, а также металлического корпуса для защиты от различного рода механических повреждений

— определение норм уровня освещенности для конкретного помещения;- осветительный прибор должен полностью отвечать требованиям, которые выдвигает данный тип помещения. Так, для больниц и офисов эти требования будут диаметрально различаться;- необходимость наличия или отсутствия у светильника влагозащитных свойств, а также металлического корпуса для защиты от различного рода механических повреждений.

Дежурное освещение является неотъемлемой частью осветительной системы превалирующее большинства общественных сооружений и требует правильной организации. Если у вас возникли вопросы или трудности в выборе светильника для дежурного освещения, наша команда с удовольствием поможем вам!

Централизованное аварийное освещение

Но самое современное решение — это централизованная система аварийного освещения. Она применяется в очень больших зданиях и сооружениях, торговых домах, терминалах аэропорта, бизнес центрах и т.п.

Представьте что у вас несколько сотен точек освещения. Здесь уже просто не реально для теста нажимать по одной кнопке и уж тем более регулярно менять сотни АКБ. Источники питания в таких системах выполняются отдельно, а функция тестирования реализуется на контроллерах.

Преимуществ здесь масса:

тестирование проводится в автоматизированном режиме и фиксируется в памяти устройства

Больше нет нужды вести отдельный журнал. Кроме того, можно организовать передачу данных на любые носители информации.

повышенная надежность

В сам светильник теперь не нужно вставлять дополнительные блоки АКБ и электроники. Соответственно чем меньше комплектующих, тем меньше вероятность их выхода из строя.

меньшая итоговая стоимость в сравнении с автономными вариантами

больший срок службы централизованной аккумуляторной установки

Примерно 12 лет, против 4-х во встроенных моделях.

возможность объединение ЦСАО с пожарной автоматикой и сигнализацией

То есть, будет идти прямой сигнал от пожарки с включением эвакуационных указателей в рабочий режим.

графическая наглядность работы и управление с пульта и одного рабочего места

возможность модернизации и изменения системы без замены самих светильников

При этом сама ЦСАО делится на:

простые системы

В них все светильники подразделяются на группы по этажам, зонам и т.д.

адресные

Каждая аварийная лампочка и знак имеет свой адрес. Система их видит и управляет каждым в отдельности.

Подводя итог можно сказать — то какой вариант аварийного освещения вам выбрать, зависит в первую очередь от общей площади здания и количества всех светильников и указателей в нем.

Если это огромный торговый центр, то без ЦСАО не обойтись. А если отдельный магазинчик или небольшая контора, то тут ваш выбор — одиночные светильники, либо со встроенными БАП, либо с выносными.

Как подключить БАП к аварийному светильнику

Что же делать в итоге простому владельцу магазина или
здания, который не может позволить себе закупить специализированные
светильники, но все требования проверяющих органов выполнить обязан?

На выход приходят другие БАП. С их помощью ваши
светодиодные светильники потолочного исполнения буквально за 15-20 минут легко
переделываются и превращаются в аварийные.

Вот пример монтажа такого изделия от компании Белый Свет.
Любой грамотный электрик может выполнить данную работу.

Блок называется BS-81-B1-LED. В комплекте с ним идет:

источник аварийного питания

аккумуляторная батарея

наклейка с красной буквой А

индикаторы

кнопка ТЕСТ

светодиодный модуль малой мощности

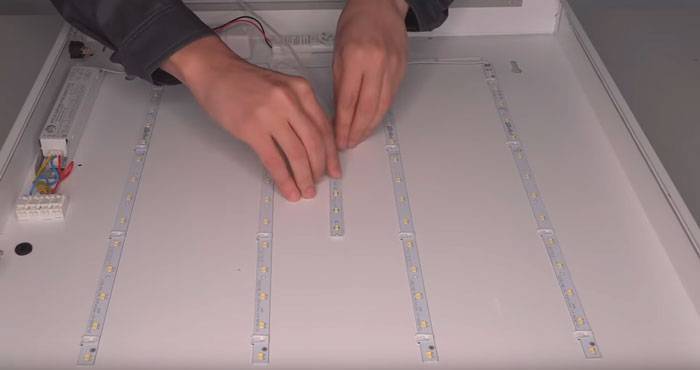

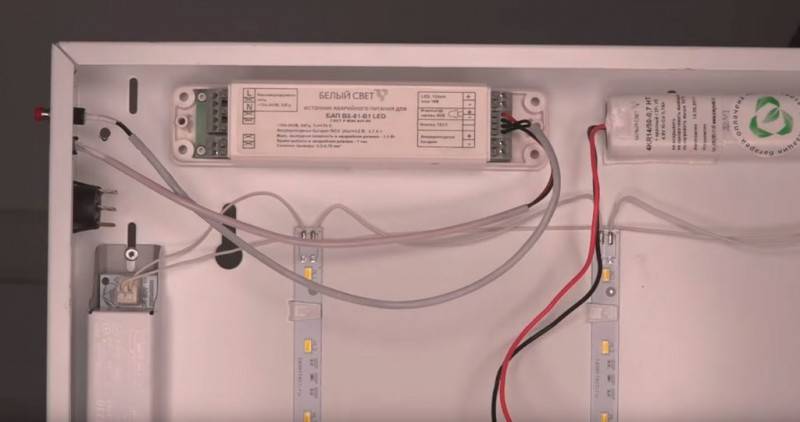

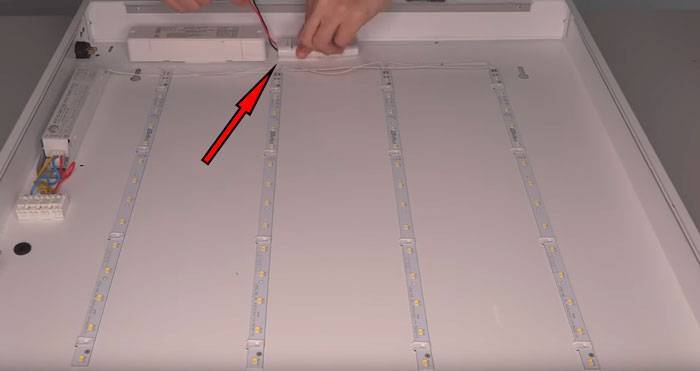

Для монтажа разбираете свой потолочный светильник и
устанавливаете в нем клеммную колодку для подключения четырехжильного кабеля.

Блок аварийного питания и его АКБ приклеиваете на
двухсторонний скотч в любом свободном месте.

Посередине закрепляете готовый светодиодный модуль.

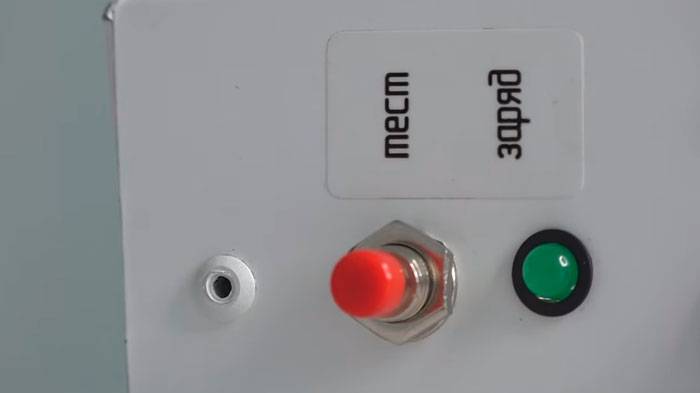

В корпусе просверливаете два отверстия и выводите через
них кнопку ТЕСТ и индикатор заряда батареи.

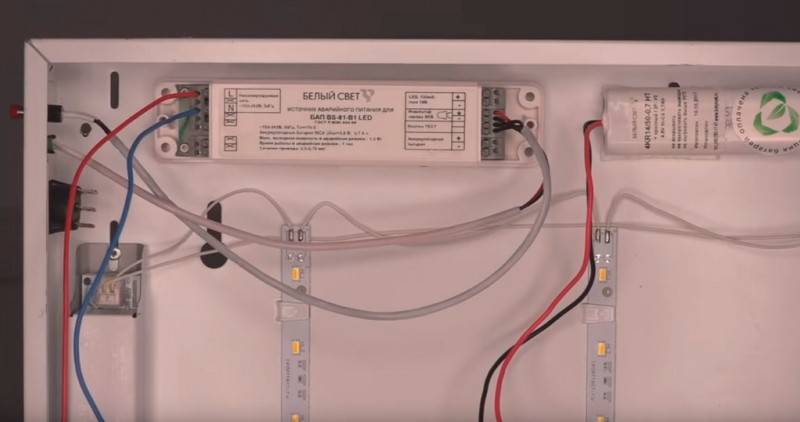

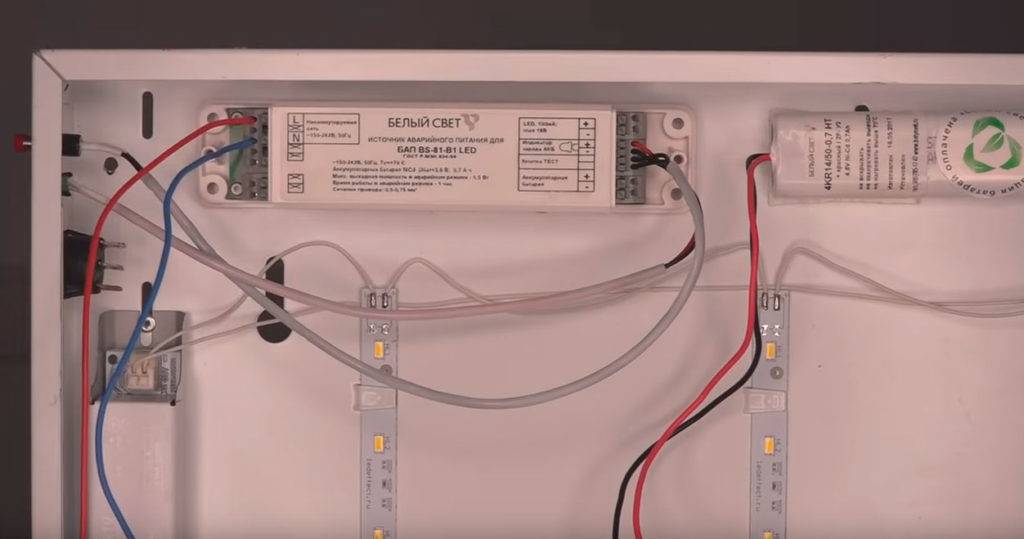

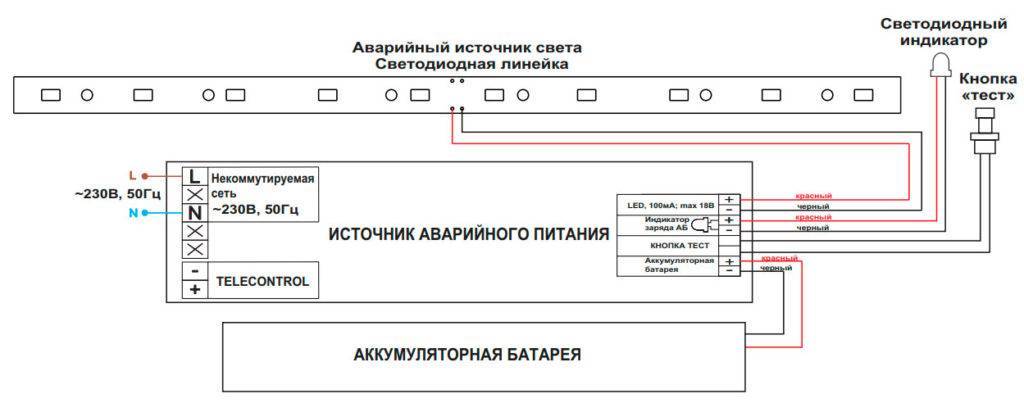

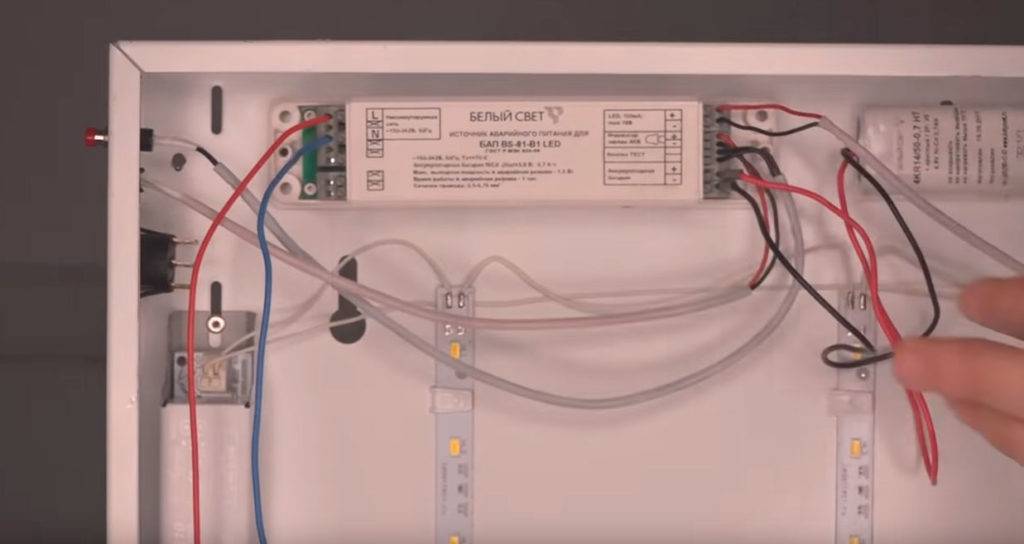

Открываете контактные колодки блока.

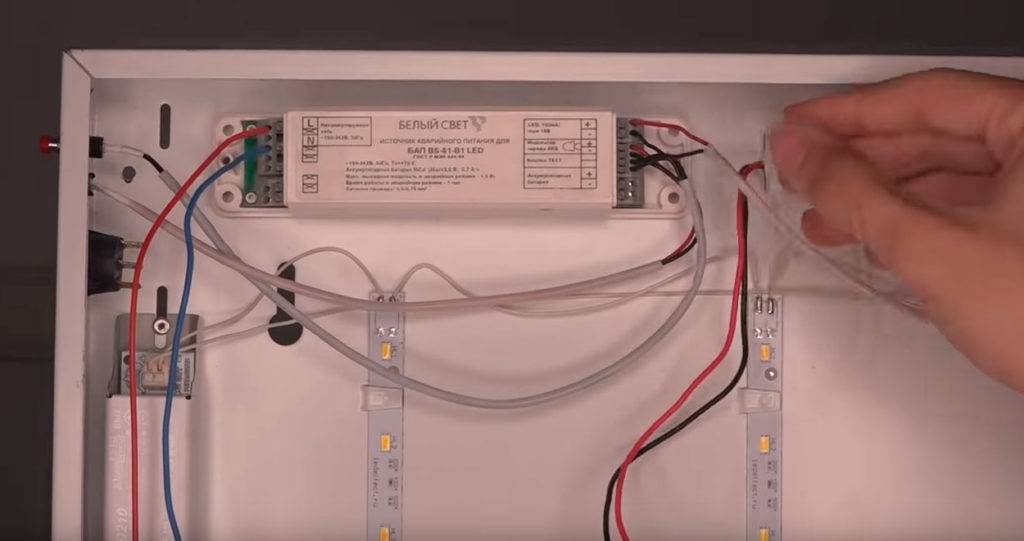

Два провода от индикатора заряда АКБ подключаете на соответствующие клеммы (ориентируйтесь по надписям и схеме на корпусе).

Рядом подключаете кнопку тест.

Далее от клеммной колодки светильника заводите питание 220В (L-фаза, N-ноль).

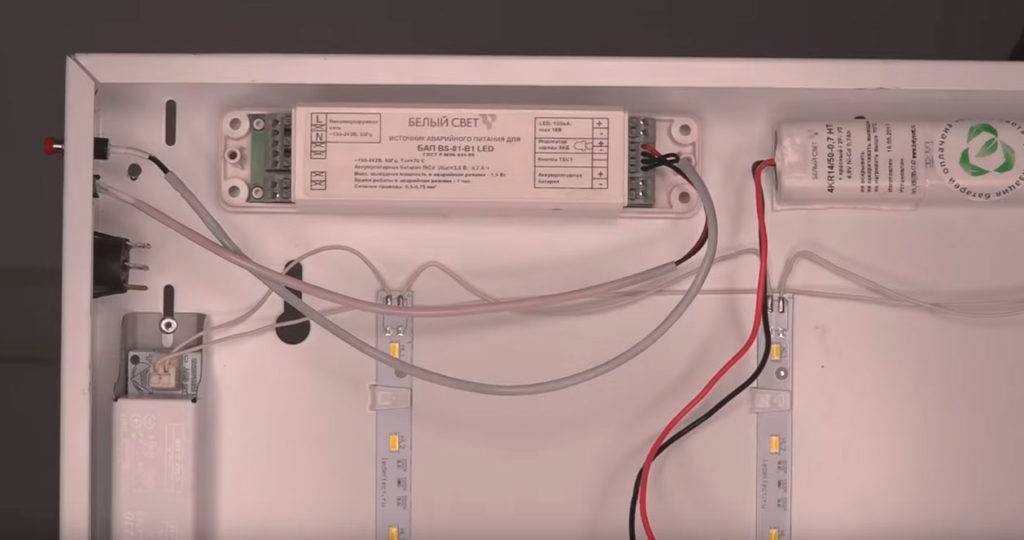

Светодиодный модуль подсоединяете к источнику БАП
(соблюдайте полярность!).

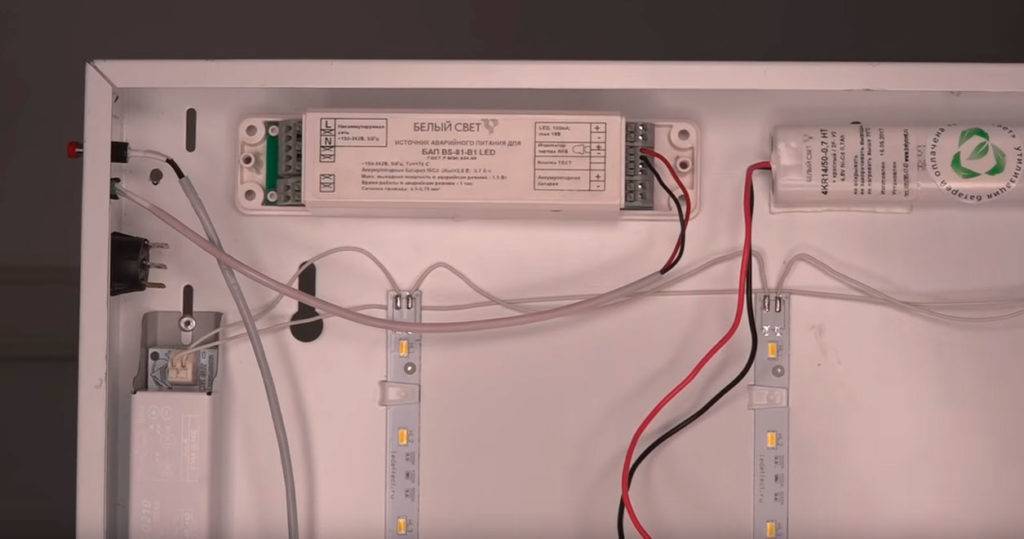

На оставшиеся две нижние клеммы сажаете аккумулятор.

Так как это общий светильник, то запускается он через
обычный выключатель света. Для нормального освещения фаза с распредкоробки
поступает через этот самый выключатель. Ничего менять не нужно.

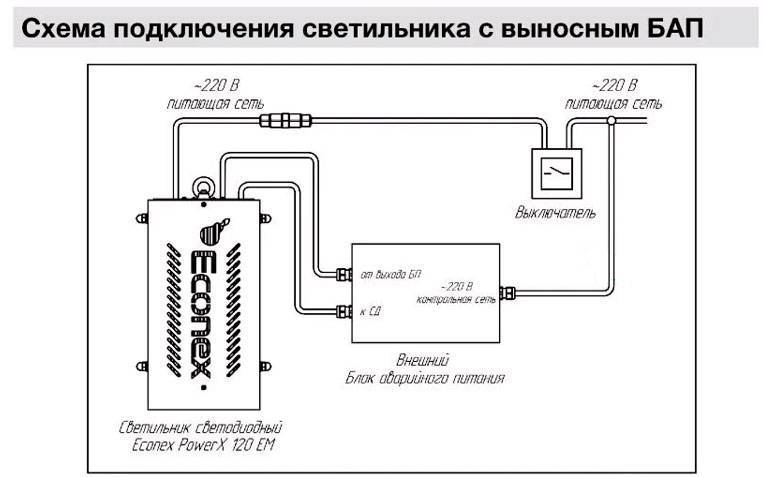

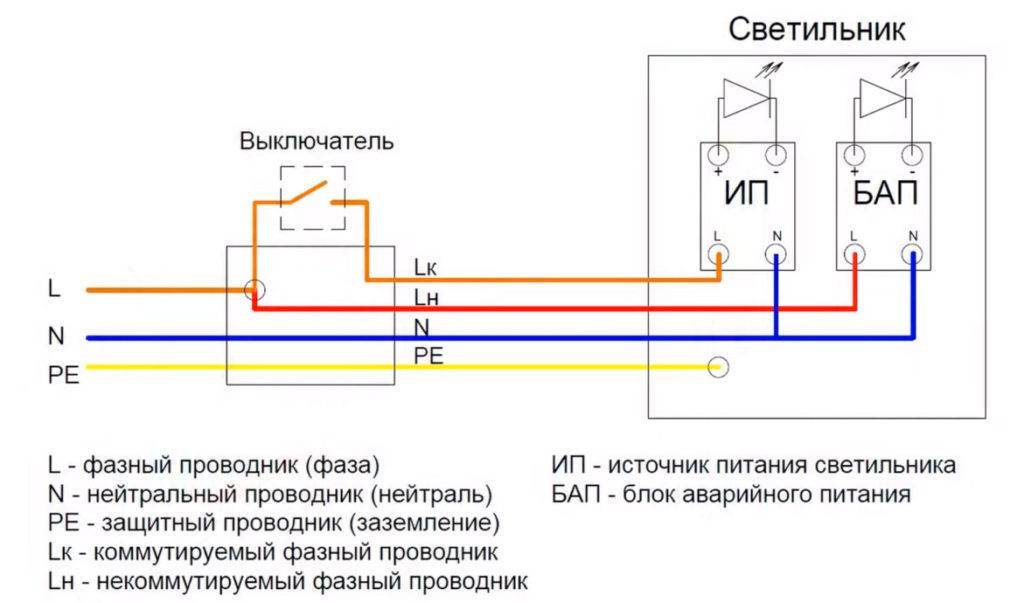

А вот для организации аварийной подсветки эту же фазу,
уже минуя выключатель придется запустить на смонтированный БАП. Общая схема
подключения будет выглядеть следующим образом:

Все провода внутри светильника можно соединить как через
клеммную колодку, так и через быстрозажимные Ваги. Таким образом при переделке
обычного светодиодного светильника в аварийный для эвакуационного освещения,
вам потребуется протянуть всего один дополнительный проводок.

После монтажа проверяйте работоспособность схемы.
Отключаете общий автомат питания в щитовой и смотрите, чтобы модуль малой
мощности, который вы закрепили посередине, загорелся.

При отключении света выключателем ничего произойти не
должно.

На всех светильниках со встроенными БАП питающая сеть идет через выключатель, а контрольная сеть 220В идет помимо него!

И независимо от того, включен или выключен выключатель,
через второе питание:

во-первых, идет зарядка встроенной батареи

во-вторых, контролируется наличие напряжения в помещении вообще

Ошибка
Если вы подключите все по одной проводке через выключатель, то при каждой его коммутации, светильник будет переходить в аварийный режим. Даже когда этого не нужно.

То же самое касается и выносных блоков БАП.

Вы должны четко разделять и не путать понятия
эвакуационное, рабочее и дежурное освещение. Последнее включается в случае
исчезновения основного в ручном режиме и работает все время, пока отключено
рабочее.

Например, в ночное время.

А вот аварийное освещение запускается автоматически при
исчезновении U на питающем вводе в здание или
помещение. Там, где нет автоматической системы переключения, дежурные электрики
реально запариваются.

Вечером отключи рабочее и эвакуационное, включи дежурное. Утром выключи дежурное и включи рабочее и эвакуационное. При этом в обязательном порядке следует убедиться, что все светильники эвакуационного работают.

Дежурное освещение нормы проектирования — Пожарная безопасность

08.03.

2018

При монтаже дежурного источника света и освещения на любых промышленных и общественных объектах, работающих в круглосуточном режиме, при выборе подходящих лампочек и создании нужного уровня освещенности следует всегда исходить из функционального назначения обустраиваемого пространства и его специфики. Также нужно учитывать действующие нормативы освещенности, установленные действующими СНиПами по охране труда. Наличие правильно установленного освещения, которое должно гореть круглосуточно, является обязательным требованием техники безопасности в различных сферах трудовой деятельности.

Освещение коридора в квартире: фото разных планировок

Как правильно использовать освещение в разнообразых вариантах планировки? В длинном коридоре освещение имеет свои нюансы. Лампы нужно располагать так, чтобы световые лучи были направлены вверх и на стены. Такой световой сценарий поможет визуально расширить тесное помещение и придать ему объём.

Пример зонирования при помощи иллюминации

Если потолки выше стандартных, рекомендуется применять галогеновые споты, конструкция которых предусматривает регулировку направления потока света

Так можно избежать эффекта тоннеля, зрительно раздвинуть стены и отвлечь внимание от потолка

Освещение в коридоре с натяжными потолками также имеет свои нюансы. На фото пример использования точечных источников света:

Точечные приборы над полом не дадут споткнуться в темноте

В изогнутом пространстве такие светильник будут очень кстати

Такие приборы освещения обычно группируют над входом и далее размещают через одинаковый промежуток по всей длине прихожей.

Люстры должны соответствовать общей стилистике прихожей. На этом фото стилизованные фонари очень удачно вписались в интерьер деревянного дома Совсем небольшое помещение требует разделения иллюминации на общую и локальную. В качестве основного источника можно использовать люстру, дополнительно – точечные лампы, направленные на потолок. Пример освещения в прихожей, фото маленького пространства:

За счёт удачно расположенных светильников и большого зеркала в маленькой прихожей стало больше места

Самой удобной считается прихожая в форме квадрата. Тут можно разместить и люстру по центру потолка и использовать разные варианты дополнительной иллюминации.

В квадратном коридоре с высокими потолками можно создать многоуровневую потолочную конструкцию со скрытыми лампами.

Пример многоуровневого потолка с комбинированным освещением

Гораздо сложнее решить проблему иллюминации г-образного помещения. Здесь нужно произвести световое зонирование таким образом, чтобы лучи полноценно высвечивали все участки коридора.

Как вариант – размещается люстра в основной части и встроенные светильник в шкафах, зеркале и стенах.

Образец иллюминации г-образного помещения: свет расположен над зеркалом, на стенах, потолке и дверцах шкафа

Локальное освещение шкафа необходимо не только для красоты, но и для лучшей функциональности. Во внутреннюю часть шкафа можно встроить спот, который будет включаться и выключаться при движении дверцы.

В шкафу будет легче найти нужную вещь

Разновидности искусственного освещения

Основная функция искусственного освещения состоит в создании наиболее благоприятных условий видимости на каком-либо объекте. Это способствует снижению утомляемости глаз и общей нагрузки на зрения. В целом, человек чувствует себя гораздо лучше. Чтобы добиться подобных результатов, необходимо оборудовать такое освещение в соответствии с действующими нормами и правилами.

Система освещения должна быть правильно спроектирована, а источники света правильно распределены в соответствии со своим типом и местом расположения. В этом случае любое искусственное освещение, в том числе и дежурное, будет работать максимально эффективно.

Существует несколько типов искусственного света, применяемого на объектах производственного и хозяйственного назначения:

• Рабочее. Обеспечивает нормативные параметры освещения в местах выполнения работ внутри объектов и за пределами зданий. При разнообразных рабочих режимах и разной интенсивности естественного света создается система разделительного управления такими участками. С этой целью используются не только основные рабочие светильники, но и осветительные устройства, применяемые в аварийной и эвакуационной подсветке.
• Освещение безопасности. Дает возможность и дальше выполнять работы в случаях аварийных отключений рабочего света. Аварийные ситуации связаны с вероятностью возникновения пожаров и взрывов, сбоями в технологических процессах, нарушениями работы электростанций, установок тепло- и водоснабжения, и других подобных объектов.
• Эвакуационное. Предназначено для обозначения светом путей отвода людей с рабочих мест, когда случается аварийное отключение основного света. Эти осветительные приборы могут гореть вместе с рабочим освещением или не гореть, но автоматически включаться, когда прекращается подача питания к основным светильникам.
• Охранное. Применяется когда отсутствуют специальные технические охранные средства и устанавливается по периметру территорий, находящихся под контролем.
• Дежурное. Используется в нерабочее время, и не ограничено какими-то нормативными рамками. При необходимости, в качестве дежурного может использоваться аварийное и эвакуационное освещение. Несмотря на отсутствие ограничений, к дежурному освещению все равно предъявляются определенные требования, устанавливаемые правилами устройства электроустановок.

Пожарный сертификат

Нужен ли пожарный сертификат на аварийные светильники? Нужен, если этот светильник выполняет еще и функцию пожарного оповещателя и автоматически включается при срабатывании сигнализации.

Такие извещатели оборудованы специальными разъемами, способными принимать сигналы от системы пожарной автоматики. Те модели в которых этого нет, не требуют сертификатов, но и использовать их для пожарного оповещения нельзя.

Еще к обязательным требованиям относится наличие сертификатов и соответствие ТР ТС 004/2011 «О безопасности низковольтного оборудования» (скачать). Грубо говоря, светильник не должен ударить током.

Это вам не трековый вариант, который можно перемещать даже под напряжением.

Например, если вы снимаете плафон для замены лампочки, нигде при этом не должно быть оголенных токоведущих частей, до которых можно случайно прикоснуться.

Автоматизированные системы управления

Оптимальная степень автономности работы и защищенности от внешнего вмешательства — параметры, обеспечиваемые правильным расчетом охранного освещения, внутреннего и наружного. Эта степень достигается путем автоматизации системы освещения. Часто для этой цели применяют датчики, сканирующие местность на движение, датчики освещенности и другие приспособления.

Датчик освещенности выглядит так:

Такое устройство эффективно для простого освещения периметра, так как его использование позволяет уменьшить ваше участие в процессе регулирования светильников.

Датчик движения выглядит так:

Такие виды датчиков устанавливаются при более сложных конструкциях освещения. Часто они монтируются по всему периметру и подключаются по принципу «или». Если срабатывает хоть один датчик движения, зажигаются все осветительные приборы, сигнализирующие о появлении нежелательных гостей. Не исключены ошибки, непроизвольные срабатывания или реагирование на посторонние предметы.

Если нужно осветить крупное предприятие или просто обширную территорию, то эффективнее размещать осветители по секторам. Для включения 1 сектора может применяться до 20 датчиков.

Если за периметром следит охранник либо несколько охранников, целесообразнее, кроме зажигания осветителей, обозначать на мониторе охранного пункта сектор, из которого идет сигнал. Желательнее, конечно, указывать определенный датчик, чтобы сторожам было легче найти преступника. Для этого применяются мнемосхемы.

Мнемосхема выглядит так:

Если у сети освещения есть аварийное питание, работающее от батарей аккумулятора, размещайте батареи в специальных помещениях. Установить аккумулятор в комнате охраны нельзя. Кроме того, устройство включения аварийного освещения рекомендуется размещать в шкафу, находящемся в охранном пункте. Этот шкаф нужно закрыть на замок и поставить на него сигнализацию. При открытии распределительного шкафа на пульт в помещении охраны должен выходить сигнал.
