Требования безопасности к электропроводке

Какой бы простой ни была схема электропроводки, в любом случае её нужно собирать с соблюдением определённых правил и с использованием специальных материалов. И дело не в том, что в случае ошибки может произойти замыкание в мокрой бане.

Страшнее всего то, что это может стать причиной смерти человека. Поэтому, если вы собираетесь выполнять все работы своими руками, то вам необходимо ознакомиться с особенностями прокладки проводки.

Первое, что вам необходимо знать — существуют определённые требования ПУЭ (правила устройства электроустановок), которые должны строго соблюдаться при монтаже электрики в бане. Среди них можно выделить определённые нормативы, которые распространяются на влажные и опасные объекты.

Они гласят, что установка необходимой фурнитуры может производиться только в предбаннике. Проводить подобные работы в парной и моечном отделении запрещается. Стоит упомянуть про особые указания относительно используемых для бани ламп, которые должны иметь специальные защитные плафоны с герметичным соединением.

В целях обеспечения максимальной безопасности рекомендуется поручить выполнение этой работы специалистам. Однако, если у вас имеется опыт в этой области, то вы можете выполнить прокладку проводки в бане и самостоятельно.

Теоретически достаточно и простой схемы прокладки проводки в бане из сруба. Однако, учитывая, что сегодня баня превратилась в более функциональное строение, приходится использовать более сложную схему электропитания.

Сегодня в банях устанавливают множество современных электроустройств, в числе которых электрическая печь, датчики температуры, тёплые полы, холодильник, розетки для телевизора и пр. Порой попадаются и особо уникальные строения, где установлен бассейн с подсветкой, насосная станция и тепловая пушка.

Почему создаёт опасность неправильная электропроводка в бане

Основная причина возникновения пожара связана с паром, поскольку он состоит из капель воды, которые обладают отличной электропроводностью. Если владелец по своей невнимательности решит выбрать для монтажа розетки или выключателя места, где пар сможет легко добраться до них, то на токопроводящих элементах появится конденсат, а это увеличивает вероятность возгорания или короткого замыкания.

Для того чтобы избежать столь неприятных последствий, подходить к решению этого вопроса необходимо профессионально: перед установкой электроустройств необходимо обязательно выполнить расчёты и составить схему, а для этого необходимы знания в электротехнике.

Конечно, не каждый владелец захочет тратить деньги на оплату услуг квалифицированного электрика, поэтому часто многие решаются выполнить всю работу самостоятельно

Однако, важно помнить, что ваших знаний должно быть достаточно для того, чтобы вы смогли соблюсти все необходимые правила и нормы

Если вы собрались выполнять установку розеток и выключателей в бане, то вам не придётся для этого приобретать специальный инструмент. Всё можно выполнить с помощью обычной дрели и специальной насадки.

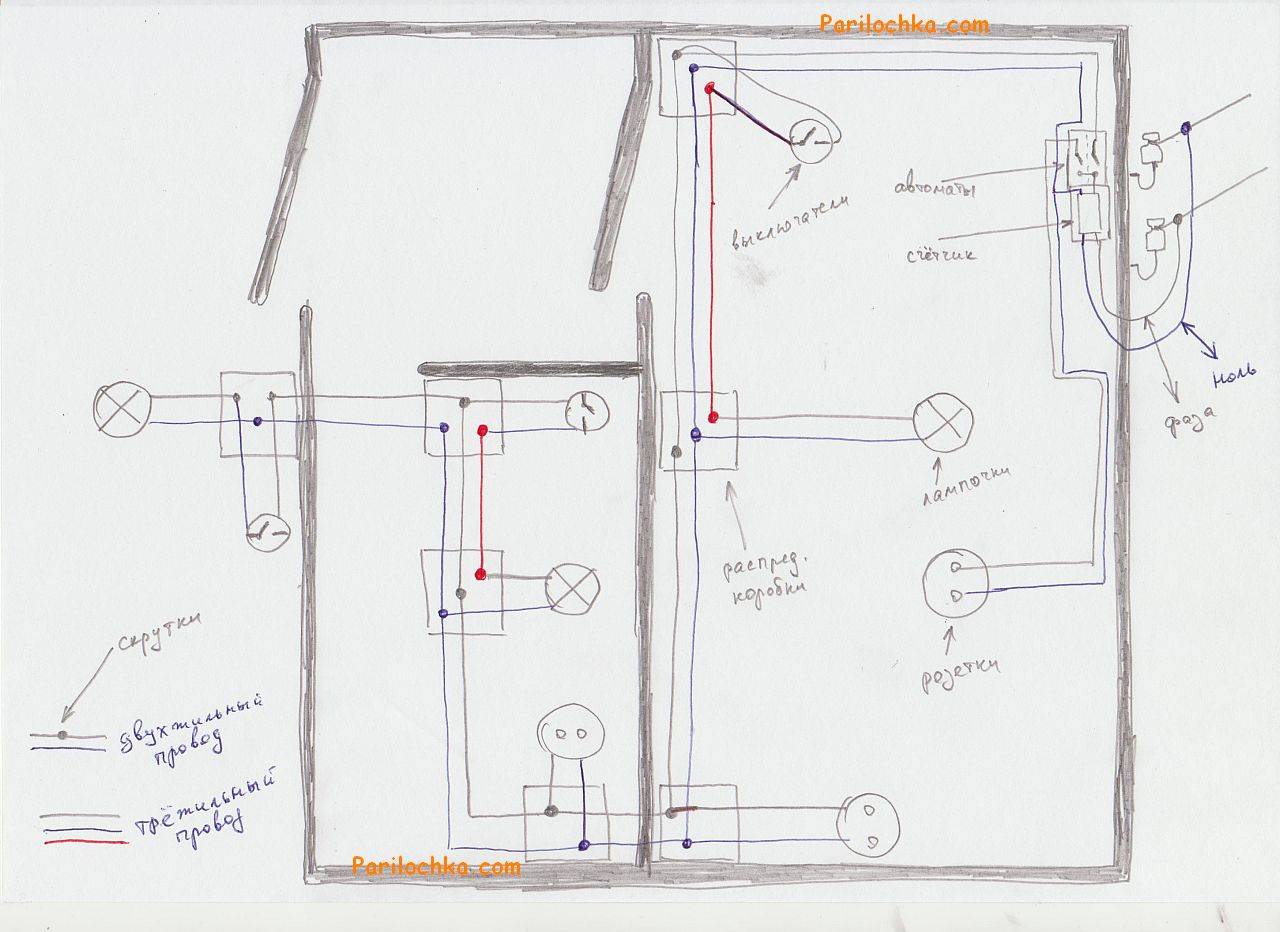

Однако, прежде вам придётся составить схему, на которой вы должны указать расположение всех узлов — розеток, выключателей и коробок разветвления. Сразу решите, какие приборы и где вы собираетесь использовать. Только после этого на основании имеющейся информации вы сможете рассчитать суммарную мощность всех источников и выбрать кабель подходящего сечения и размера.

Как подобрать сечение кабелей и защитной арматуры

Как это делается и зачем это нужно? Дело в том, что все кабели обозначаются по сечению жил, а розетки, выключатели и защитная арматура по максимальной силе тока.

Мощность электрических приборов определяется по формуле

P = I × U,

где P – мощность, I – сила тока, U – напряжение.

Соответственно, сила тока, протекающая в приборе, потребляющим максимальную мощность, определяется по формуле

I = P / U

Напряжение в бане в большинстве случаев 220 В. Суммируйте мощность всех приборов и определите максимальную силу тока. Далее по таблице с учетом наших рекомендаций подберите сечение кабелей.

Проводка в бане своими руками: пошаговая инструкция электропроводки, схемы, как провести, монтаж

Бытовой защитный автомат

Советы от профессионалов

Напоследок предлагаем вам взять на заметку несколько советов от специалистов, занимающихся монтированием электросистем различного типа:

  • Под кабель-каналы подкладывайте огнеупорный материал, например, тонкую полосу листового асбеста.
  • При работе внутри помещения используйте элементы с термоизоляцией.
  • Укладывайте кабеля в гофру, выполненную из негорючего материала. Этим вы поможете предотвратить распространение огня при самовозгорании проводки.
  • Обязательно устанавливайте металлическую пластину между деревянной стеной и выключателями/розетками — она послужит прекрасной защитой.

Прежде всего позаботьтесь о пожаробезопасности

Поскольку в современных банях зачастую используются мощные электроприборы, выбирайте для уличных работ жилы сечением не менее 16 миллиметров квадратных.

Мы рассмотрели схематически процесс укладки электропроводки своими руками. Теперь вы знаете, что это довольно трудоемкий процесс, требующий наличия определенных навыков и соблюдения ряда правил. Перед началом работ обязательно ознакомьтесь с ПУЭ. Будьте внимательны! Удачи!

Что нужно учитывать при составлении схемы электросистемы

Проводка в бане должна находится в специальной изоляции.

При составлении схемы электропроводки бани учитывают расположение электроприборов и других узлов. Их можно монтировать только в сухих помещениях. Это обусловлено правилами пожарной безопасности и тем, что коррозия на деталях будет образовываться меньше. Если прибор пластиковый, то его механизм все равно имеет металлические детали.

Есть приборы, на которых защита установлена производителями, поэтому их спокойно можно размещать в помывочной. К таким относятся современные душевые кабины, ванны с массажными системами, спа-оборудование и мн. другое.

Световые приборы для парной можно использовать только на металлической основе с защитной конструкцией из стекла. Монтируются светильники на стены отступив от потолка на 20 см.

Трансформатор проводящий электросистему в баню не превышает 220 вольт. В парилку, отделение для мытья распределять можно 12 вольт, которые проводят через стену. Это несколько разнится с нормативами ПУЭ, где сказано, что в опасных местах конструкции допустимо 42 вольта. Но это с учетом лампочки в 36 вольт, а в большинстве современных конструкции такие не используют.

Если в бане размещены стиральная или посудомоечная машинка, то следует выводить под них отдельную розетку с заземлением.Устанавливать их можно только на сухом месте. Если используется бак для нагревания горячей воды, то укладывают отдельный провод который идет отдельно от общей системы.

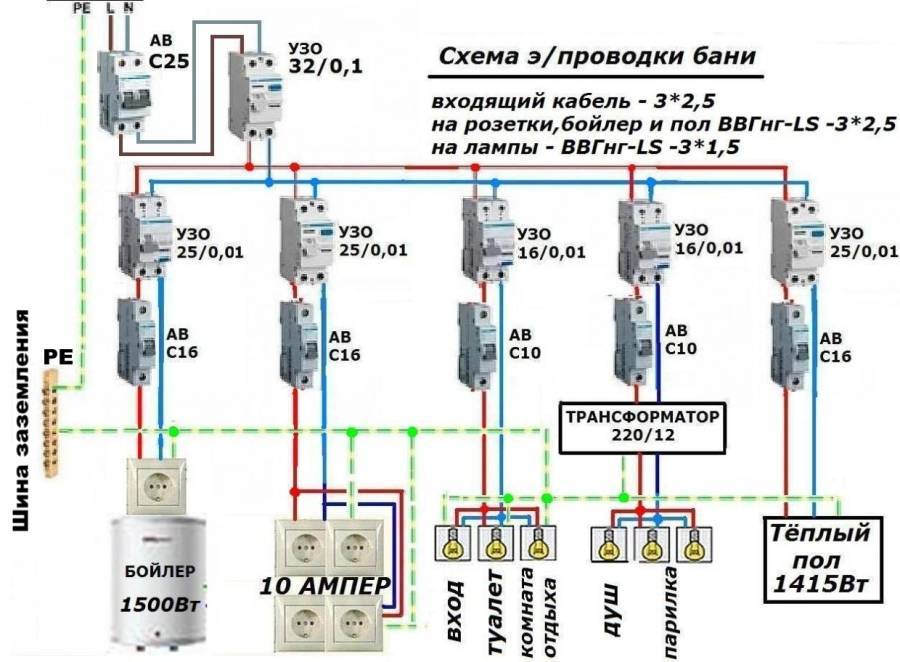

Защитная автоматика УЗО

По периметру конструкции монтируют контур системы заземления. В систему монтируется автомат аварийного отключения УЗО, либо, дифференциальную систему. Если установка автоматики по любым причинам невозможна, то монтируется Т220/12. Все защитные устройства должны быть спрятаны в гидроизолированный бокс.

Электрокаменка в системе электроснабжения

Датчики для электрокаменки в бани можно использовать только низковольтные. Монтируют на поверхность стены, которая дальше всех размещена от каменки. Выбирают подходящее место и отмерив 1 м от пола приступают к установке. Щит для управления датчиками монтировать в парилке запрещено.

Электрокаменку подключают отдельно от основной системы, без розеток. Для этого от щитка кидается отдельный кабель, который подключают к тепло-генератору и делается отдельное заземление.

Проводить проводку к электрокаменки и лампочкам в парилке следует не ближе 0,8 м от дымоходной трубы и печи. При этом она нигде не должна изгибаться или скручиваться, только цельная в специальной гофре.

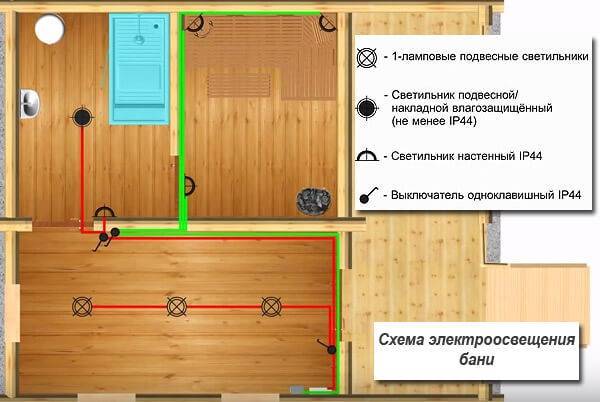

Лампы для бани

Каждый электроузел должен располагаться на стене, не в коем случае нельзя прятать их внутрь дерева.

Не стоит пользоваться для помывочной и парной простыми лапами. Люминесценция берется только с защитой в IP44 степени. Среди самых безопасных стоит выделить галогеновые лампы 12 вольт.

Проводку для парной лучше использовать из термостойкого материала, например марка SILFLEX Sif, одножильный со специальной силиконовой изоляцией.

В некоторых современных схемах свет в парильном отделение выполняют снизу, так нагрев будет меньше. Выглядит освещение привлекательно, так как выполняется точечными светильниками, например встроенными в нижнюю ступень полога.

Популярные статьи  схема подключения проходного выключателя

Внутри конструкции полога проводку проводят дополнительно изолируя в металлические трубы.

Проверять проводку нужно раз в 2–3 года, лучше чаще. Срок годности проводки тоже следует учитывать: медный — до 20 лет, алюминиевый до 15 лет. А так как влажность и повышенные температуры в бани воздействуют на проводку агрессивно, то смело можно делить цифры на 2 и по истечении срока менять проводку полностью.

Даже наняв профессионала не стоит пускать дело на самотек, нужно контролировать весь процесс от и до. Только так проводка в бане будет безопасной и прослужит положенный срок.

Выбираем материалы

Решив самостоятельно смонтировать электропроводку в помещении собственной бани нужно очень ответственно отнестись к выбору подходящей фурнитуры, необходимой для качественного, а главное, безопасного, монтажа электросистемы

На что же следует обращать внимание?. Переключатели и розетки обязательно должны быть в герметичном корпусе, оборудованном защитными приспособлениями от попадания на их рабочую поверхность конденсата и водных брызг;

Переключатели и розетки обязательно должны быть в герметичном корпусе, оборудованном защитными приспособлениями от попадания на их рабочую поверхность конденсата и водных брызг;

Проводка в бане своими руками: пошаговая инструкция электропроводки, схемы, как провести, монтаж

  • Электрокабель используется только в негорючей оболочке. Идеально для этого подходит кабель марки ВВГнг сечения 2,5 мм2 под розетки и 1,5 мм2 для переключателей. Либо кабель марки NYM с аналогичным поперечным сечением жил, более дорогостоящий;
  • Осветительные приборы в бане используются в виде настенных ламп, помещенных внутрь колпаков из матового стекла, обладающих высокой защитой от воздействия влаги и перепада температур;
  • Для помещения бани лучше использовать медный кабель. Этот материал обладает высокой электропроводностью и более устойчив к различным повреждениям;
  • Комплектующие элементы для электромонтажа следует приобретать с некоторым запасом, – мало ли какая неприятность может произойти во время ремонтных работ.

https://youtube.com/watch?v=vZVchmX78a0

Какое напряжение сети выбрать?

В связи с различной потребностью в обеспечении нужного уровня мощности, проводка в бане может питать как осветительные приборы, и то в небольших по площади помещениях, так и мощное оборудование. Из-за этого отличается тип и уровень используемого напряжения:

  • Однофазное сетевое – применяется при среднем уровне нагрузки на проводку в бане от 1 до 14кВт. При этом вся баня запитывается от однофазных сетей напряжением 220 В.
  • Трехфазное сетевое – используется для нагрузки проводки в бане от 20 до 40 кВт, когда в бане подключается электрическая печь, теплый пол и другие мощные электрические приборы (водонагревательные котлы, насосы и т.д.).
  • Однофазное пониженное – позволяет запитать баню безопасным напряжением в 12 В или 36 В, которое можно применять для освещения парилки в бане без угрозы человеку. Актуально для небольших бань с низкими потолками, в которых единственным потребителем для поводки выступает система освещения.

После выбора уровня напряжения, составляется схема проводки с учетом мест расположения всех потребителей.

Как сделать проводку в бане своими руками

Итак, для того чтобы правильно сделать электричество в парной своими руками можно вполне обойтись без электрика, но вам обязательно потребуется пошаговая инструкция и схема, а так же термостойкая гофра, которая вряд ли найдется у вас дома. При выполнении разводки электрического кабеля от щитка необходимо соблюдать некоторые правила.

Основные правила для проведения разводки от щитка такие:

  • Разводку желательно проводить одним цельным кабелем, а не кусками;
  • В том случае если в бане деревянные стены, то проводку лучше проводить наружного типа;
  • Для оболочки проводов не рекомендуется использовать металлические трубы и трубы из ПВХ;
  • Крепление проводов должно выполняться строго по горизонтали и вертикали, а перегибы в таких ситуациях недопустимы;
  • Все выключатели и розетки должны находиться в предбанном помещение, а в парильной комнате и в моечной монтаж таких устройств запрещен;
  • Если необходимо соединение жил, то его выполняют сваркой или спайкой;
  • Прокладка кабеля над печкой или камином не разрешается.

При проведении прокладки кабеля в бане не забывайте очень важную деталь, размещение розеток и выключателей недопустимо в парилках и в моечном помещении.

В монтаже электрики в бане или сауне очень часто допускаются ошибки, так как правила укладки электрики не соблюдаются или же не правильно подведены расчеты.

Возникновение проблем часто бывает из-за:

  • Некорректного подбора типа кабеля или сечения кабеля;
  • Электропроводка выбрана недостаточного качества или плохого качества изоляции;
  • Несоблюдение правил безопасности, которые указаны в правилах укладки электрики.

Перед началом выполнения работ вам стоит изучить правила установки электрических устройств.

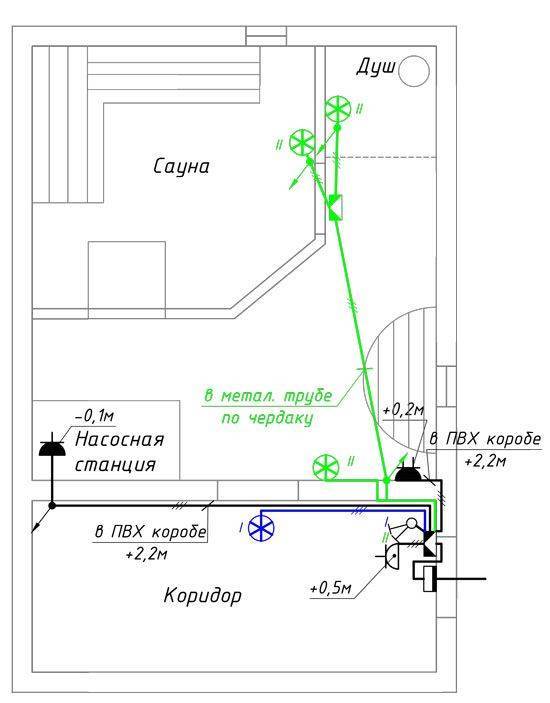

Особенности монтажа внутренней проводки в бане и сауне своими руками + схема

С работами по монтажу разводки внутри помещения бани или сауны могут справиться многие. Главное — учесть все до мелочей и соблюсти требования, прописанные в ПУЭ.

Основные этапы монтажа проводки в бане:

  • Установка щитка;
  • Разводка от щитка;
  • Подключение светильников;
  • Подключение розеток.

Ключевые требования к монтажу электрощитка:

  1. Размещать щиток максимально близко к выходу, в месте с хорошей вентиляцией, со свободным доступом и ярким освещением.
  2. Выбирайте устройство с корпусом из надёжного материала и высоким уровнем защиты от попадания влаги.
  3. Минимальное расстояние от поверхности пола до верхней части устройства — 1,4 м-1,8 м.

Щиток должен быть защищен от влаги и находиться в легкодоступном месте

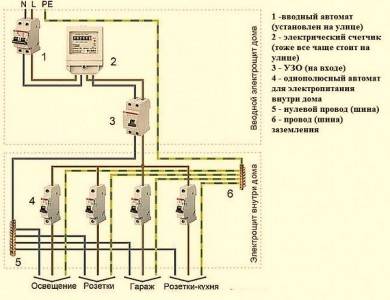

В состав электрощитка входят:

  • УЗО;
  • вводной автомат;
  • отходящие автоматы.

Для однофазного подключения в основном кабеле находится минимум 3 жилы. В соответствии с требованиями ГОСТ, фазная жила имеет серый цвет (также может быть коричневой или белой) и помещается на верхнюю клемму основного автоматического выключателя. С нижней клеммы она перемычками перемещается к верхним клеммам отходящих выключателей. Её можно переместить туда же распределяющими шинками. Нулевая жила синего или голубого цвета помещается на нулевую колодку. Третья жила жёлто-зелёного цвета, защитная, направляется на защитную колодку. У проводов, идущих к потребителям, фазные жилы подсоединяются к нижним контактам отходящих автоматических выключателей. Вводной кабель и идущие от щитка провода выводятся наружу сквозь гофротрубу.

Делая разводку электрокабеля от щитка, придерживайтесь следующих правил:

  • Старайтесь делать разводку исходящего провода одним куском.
  • Если стены деревянные, лучше смонтировать проводку открытого типа.
  • Нельзя использовать в качестве оболочки проводов ПВХ-трубы, металлические трубы.
  • Провода монтируются только вертикально и горизонтально. Недопустимы перекручивания и перегибы.
  • Электровыключатели и розетки должны размещаться в предбаннике, тамбуре или комнате для отдыха. В парилке и моечном отделении их монтаж недопустим.
  • Жилы кабелей соединяются сварным методом или пайкой.
  • Нельзя прокладывать провода над печкой.

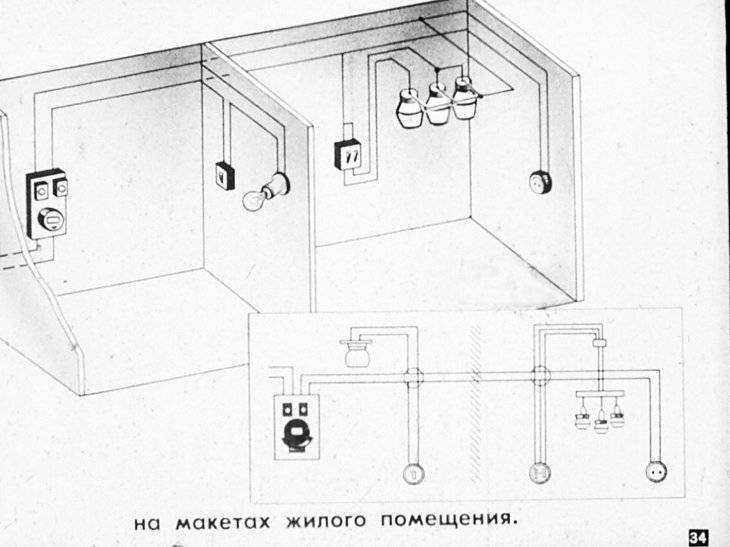

В деревянной бане можно сделать открытую проводку

Чаще всего используется однофазное подключение.

Что касается подключения светильников, то размещать их предпочтительно на стенах, на 20 см ниже потолка, но не на самом потолке (где максимальная температура).

Напряжение к бане: воздушным или подземным способом?

Сложно сказать какую проводку лучше использовать, поскольку это зависит от конкретной ситуации, но чаще применяется воздушный вариант – он проще монтируется и значительно дешевле. Под землей дороже и значительно дольше, поскольку потребуется сложная подготовительная работа.

Рекомендуем различную наружную проводку доверить опытным мастерам, поскольку это очень сложная работа. Но, если – это делается самостоятельно вам поможет упрощенная инструкция как сделать проводку с помощью воздушного способа:

  • Нельзя опускать кабель ниже шести метров до проезжей части;
  • Расстояние до пешеходной части не менее 3,5 метра;
  • Опоры необходимо ставить каждые 25 метров либо менее этого, если потребует ситуация;
  • Вход кабеля в баню должен находится на высоте не менее 2,75 метра.

Рекомендуем использовать кабель типа СИП-4, обладающий сечением не меньше 16 мм2 на основе алюминиевого сердечника. Для однофазного варианта применяется версия на две жилы, а для трехфазного на четыре.

Чтобы ввести его в помещение потребуется металлическая втулка, но в бане нельзя использовать подобный кабель. Далее придется применить провод на основе медного стрежня.

Но можно подвести кабель с помощью подземного способа. Для этого придется опираться на кабель ВБбШв, его еще называют проводом, обладающим броней, поскольку он снабжен стальным типом защиты для полимерной оболочки. Он обладает четырьмя медными жилами на основе сечения в 10 мм2.

Как использовать этот способ:

  • Прорывается траншея с глубиной не менее 0,7 метра. В нее добавляется около 10 см песочного настила;
  • Провода укладываются волнообразным способом. Потом покрываются дополнительным слоем песка на основе 10 см;
  • Это покрывается грунтом, добавляется специальная сетка для блокирования доступа к проводке;
  • Для ввода в баню применяется стальная втулка;
  • Чтобы подключиться к распределительному щитку необходимо освободить провод от защитной оболочки;
  • Создается качественное заземление и потребуется установка громоотвода.
Популярные статьи  Схема подключения видеоглазка

Какие лампы подойдут в парилку

В первую очередь нужно помнить простое правило: светильники в парилке нельзя ставить на потолке. Они всегда закрепляются на стене с отступом как минимум в 30 см от потолка. Причем располагать их надо в третьей зоне, во второй можно поставить только подсветку, сориентироваться проще всего по схеме.

В первой зоне ставить светильники и прокладывать кабель запрещено.

Нужно помнить несколько простых рекомендаций:

  1. Подсветку второй зоны можно делать с использованием светильников с термостойкостью от 50 градусов. Но лучше и туда ставить варианты, выдерживающие высокие температуры, чтобы исключить любые проблемы.
  2. В третьей зоне ставится основное освещение, выбирать следует только светильники с уровнем влагозащищенности не ниже IP54. При этом плафон и корпус должны нормально выдерживать нагревание до 125 градусов.
  3. При выборе лучше всего отдавать предпочтение моделям с керамическим основанием, они намного лучше переносят нагревание. Пластиковые основы – не лучшее решение для парилки с перепадами температуры и влажности.

    Лучше всего для парилки или сауны подойдут плафоны на керамическом основании.

  4. Плафон может быть из матового стекла или термостойкого полимерного материала. Обычно для герметичности между плафоном и корпусом ставится силиконовая прокладка.

Что касается источников света, вариантов может быть несколько. Все они хорошо показали себя в работе, поэтому выбирать надо исходя из особенностей парилки и бюджета:

Лампы накаливания – традиционный вариант, используемый до сих пор. Они потребляют много электричества, служат не очень долго, зато дешевые. Обычно в плафоны нельзя ставить лампочки мощностью больше 60 Вт, поэтому свет получается не очень ярким, оттенок желтый, близкий к естественному.
Галогенные варианты хорошо работают в парилке, так как сами нагреваются до высоких температур, поэтому горячий воздух им не вредит

Они отличаются качеством света и могут работать как от стандартного, так и от низковольтного напряжения, что очень важно. Срок службы не очень большой, для максимальной эффективности следует приобретать светильники в термостойком исполнении.
Люминесцентные лампы позволяют оборудовать комфортное освещение в сауне или парилке, так как имеют разные варианты яркости и светятся с минимальным показателем мерцания

Они бывают разных форм и размеров, главное – купить модель с высокой степенью защиты от влаги и нагрева.
Светодиодные светильники раньше не использовались в парилках, так как плохо переносили экстремальные условия. Но сейчас появились модели, которые специально разработаны для высоких температур, надо выбирать только варианты для саун, стандартное оборудование использовать нельзя. Диоды потребляют мало электричества, дают мягкий рассеянный свет и работают от низких напряжений.
Оптоволоконные осветительные системы считаются одними из лучших для парилок. Они состоят из проектора и длинных светопропускающих элементов, которые ставятся в нужных местах и дают комфортный свет. Вариант сложнее в монтаже и стоит намного дороже других решений, зато выдерживает нагрев до 200 градусов и обеспечивает максимальный уровень безопасности.

С помощью оптоволоконной системы в парилке можно сделать эффект звездного неба.

Обзор цен на популярные светильники для бани.

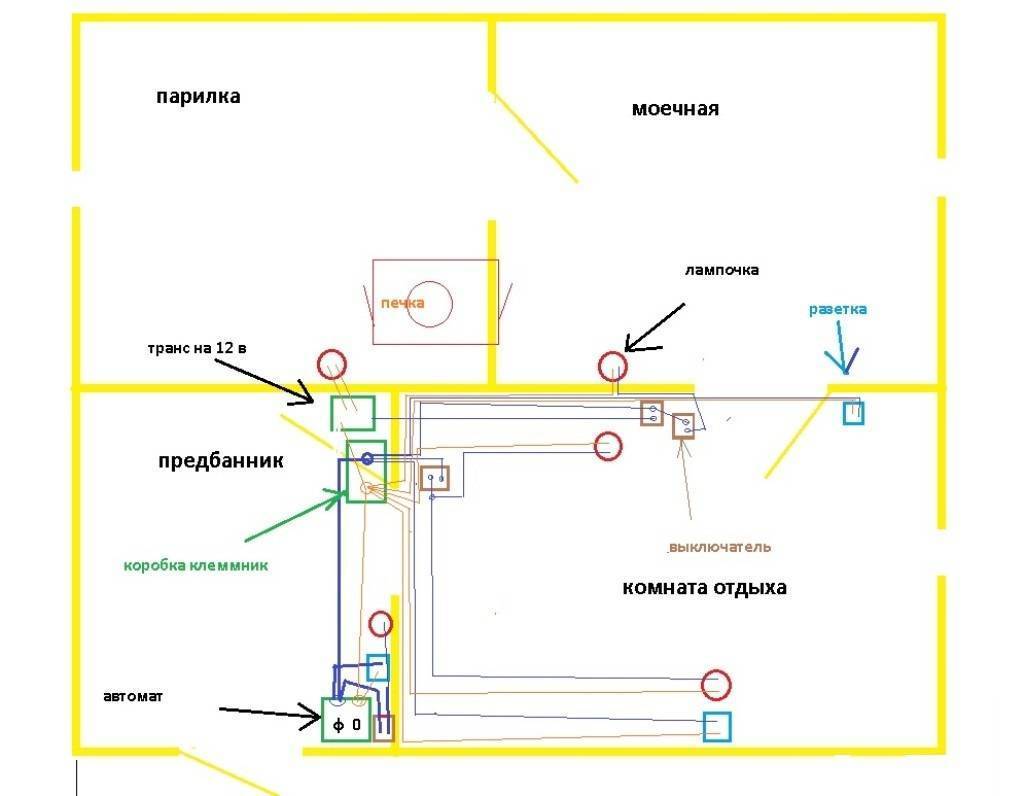

Схема электропроводки в бане: главное – безопасность!

К слову, то, что все приборы и щит располагаться должно только в идеально защищенном от влаги помещении, продиктовано не только пожаробезопасностью – в условиях повышенной влажности все это быстро выходит из строя из-за коррозии. Причем даже пластиковые изделия – ведь внутри их все равно есть детали из металла. А вот что касается современной душевой кабины, которая оборудована встроенным нагревом воды – переживать не стоит. Благодаря тому, что производитель изначально заботится о защите, ставить ее можно и в моечной.

Что касается светильников, то их корпус должен быть металлическим, а плафон – из стекла. Устанавливать их желательно только на стенах, т.к. под потолок как раз и уходит весь жар, и температура там не малая.

Итак, трансформатор, к которому нужно проводить питающее напряжение, должен быть рассчитан на 220 вольт и установлен в абсолютно сухом месте. В парилку и моечную можно проводить сквозь стену только 12 вольт – и там не может быть никаких розеток. Хотя официально допускаются требованиями ПУЭ (для опасных помещений, как баня) в парилке и напряжение в 42 вольт – когда ставятся лампочки в 36 вольт.

Если в бане планируется быть стиральная машина, то ставить ее однозначно нужно будет только в сухом помещении – как и делать там для нее розетку

В нагревательный бак делать следует отдельный провод – это важно

Проводка в бане своими руками: пошаговая инструкция электропроводки, схемы, как провести, монтаж

Вокруг самой бани крайне желательно проложить контур заземления, а в щитке – установить дифференциальный автомат либо УЗО утечку не более, чем 30 мА. Если все это по каким-то причинам невозможно сделать в вашей парной – тогда обязательно в щитке предбанника устанавливается Т-220/12.

Если нужно установить датчики к электрокаменке, то только низковольтные, на расстоянии в 1 метр от пола – и на самой дальней от каменке стене. Щит управления ими крепить нужно однозначно за пределами парилки. Сама электрокаменка, к слову, всегда устанавливается без розеток – прямым кабелем до щита, который висит вне парилки.

Проводка в бане своими руками: пошаговая инструкция электропроводки, схемы, как провести, монтаж

Выбор проводов, выключателей, светильников

Для составленной схемы проводки в бане подбираются все ее компоненты: провода, розетки, выключатели и светильники. Марка кабеля выбирается в соответствии с условиями в каждой из комнат бани (повышенная температура и влажность).

По материалу токоведущей жилы проводка в бане может быть медной и алюминиевой, но за счет, куда лучших механических и электротехнических параметров выбор стоит делать в пользу медных проводов. Основным параметром для любой из марок кабеля является сечение провода. Величина сечения выбирается исходя из нагрузки, подключенной к соответствующему участку проводки.

Для парилки

Требованиями ГОСТ Р 50571.12-96 устанавливается такое разделение парилки на зоны:

Рис. 2: разделение парилок по зонам

Посмотрите на рисунок, все зоны отстраиваются в соответствии с местом расположения печки, хоть электрической, хоть твердотопливной.  По отношению к прокладке кабеля проводки и установке другого оборудования эти зоны имеют такие требования:

  • Первая предназначена исключительно для печи, если это электрокаменка, то и проводки для ее подключения;
  • Вторая считается самой лояльной в части требований к проводке, для нее не предусматриваются никакие нормы;
  • Для третей зоны предъявляются требования к оборудованию, которое должно нормально выдерживать температуру в 125°С и более, а проводка 170°С и более;
  • В четвертую зону можно установить только светильники, датчики и регуляторы, но их проводка подбирается, как и для предыдущей зоны бани.

Для внутренней электропроводки в парилке должны использоваться термоустойчивые кабели, к примеру, гибкие медные РКГМ, ПВКВ, ПРКС или ПМТК.

Светильники в парилке должны иметь металлический корпус, к которому подводится заземление, герметичный стеклянный плафон со степенью защиты не ниже IP24. Не следует выбирать для подключения светильников модели с пластиковым корпусом или деталями, так как они могут расплавиться и деформироваться, из-за чего влага проникнет внутрь.

Предбанник, раздевалка, комната для отдыха

В других функциональных зонах бани допускается использование силовых негорючих кабелей ВВГнг.

Выбирая автоматы для защиты от прыжков напряжения в сети, прежде всего стоит определить их рабочую мощность. Главный автомат должен иметь максимальную мощность, у вспомогательных устройств этот показатель существенно снижен.

Для установления предельного значения автомата на отключение от сети учитывается сила тока в цепи и на конкретном ее участке. Например, если сила тока на участке цепи составляет 18А, то предельно допустимый порог главного автомата – 20А.

Не менее важным для защиты электроприборов является устройство защитного отключения (УЗО). Согласно ПУЭ, порог срабатывания УЗО должен составлять от 25 до 30 мА.

Как по нагрузке выбрать провода и розетки?

К примеру, вы  собираетесь подключить две лампочки по 100 Вт, в розетку включить электрочайник на 1 кВт и электрический теплый пол на 4 кВт. Таким образом, для расчета сечения сложите потребляемую мощность всех потребителей P = 0,1 + 0,1 + 1 + 4 = 5,2 кВт. К полученной величине мощности необходимо прибавить 20 – 30% запас прочности, для нашего примера получим 6,24 кВт.

Популярные статьи  схема регулятора мощности на симисторе

Чтобы подобрать конкретную величину сечения для проводки по мощности потребителя или величине электрического тока необходимо воспользоваться нашим калькулятором или данными таблицы.

Таблица : выбор сечения провода

Посмотрите на таблицу, для мощности 6,24 кВт  подойдет медная проводка с сечением жилы в 4 мм² или алюминиевая проводка на 6 мм². Если вы составили схему питания с разделением проводки для различных потребителей, то процедуру расчета сечения целесообразно выполнять для каждого отдельного участка, но материал проводника для проводки должен быть одинаковым.

Розетка, как и проводка, имеет определенную величину пропускной способности по току. Поэтому выбор узлов подключения к напряжению сети следует выполнять в соответствии с подключаемыми приборами. К примеру, для холодильника достаточно установить розетку на 10 А, а вот для бойлера, в зависимости от мощности, уже понадобиться 16 или 24 А.

Напряжение электрической сети в сауны

Процесс монтажа электрической проводки и подключения различных приборов включает в себя несколько этапов:

  • Составление проекта – графического плана размещения проводки, розеток, осветительных приборов, распределительного щитка, электропечи, водонагревателя;
  • Расчет и приобретение необходимого количества проводки, розеток, осветительных приборов, защитных устройств (УЗО) или дифавтоматов;
  • Прокладка в баню силового вводного кабеля;
  • Монтаж распределительного щитка, установка в него вводного автомата, УЗО и автоматов на различные группы электроприборов (розетки, светильники, водонагреватели, электропечь и т.д.);
  • Заземление распределительного щитка;
  • Подключение силового кабеля к вводному автомату;
  • Укладка проводки открытым или скрытым способом;
  • Установка пульта управления электропечи (электрокаменки);
  • Подключение розеток, осветительных приборов;
  • Подключение электропечи (электрокаменки) к щитку пульту при помощи высокотемпературного кабеля.

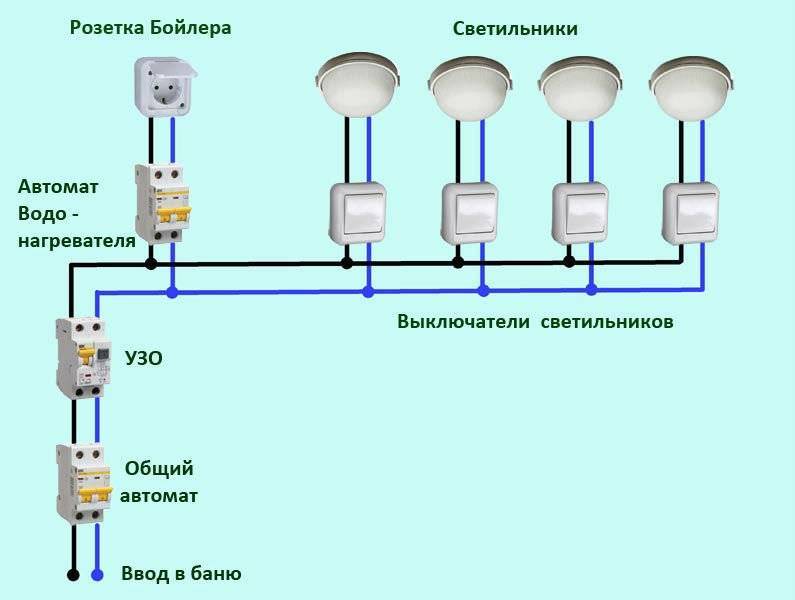

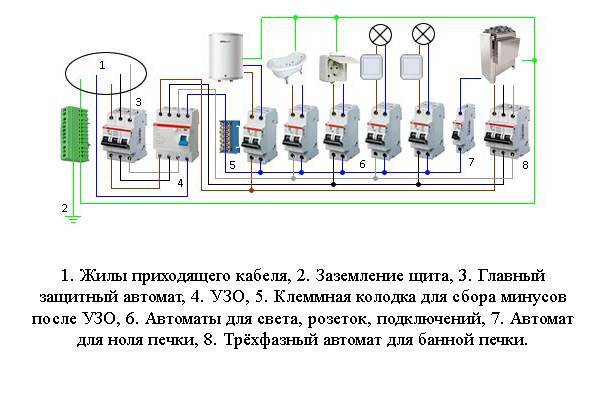

Схема распределительного щитка бани

После завершения монтажных работ производится проверка работоспособности осветительных приборов, розеток, электропечи, водонагревателя.

Для запитки бани или сауны используют три вида напряжения:

  • Однофазное сетевое – напряжение 220 используют как источник для подключения бани или сауны с суммарной мощностью всех приборов и освещения не более 10 кВт;
  • Однофазное пониженное –напряжением 12-36 В запитывают светильники и светодиодную декоративную подсветку парилки и моечного отделения. Для получения такого напряжения используют специальный понижающий трансформатор типа ЯТП-0,25 220/36В;

Понижающий трансформатор

Трехфазное сетевое – при использовании такого водонагревательного и отопительного оборудования, как электрический конвектор (радиатор), система теплый пол, электропечь или электрокаменка, бойлер, суммарной мощностью более 15-20 кВт, в бане применяют трехфазное сетевое напряжение на 380 В.

Сложно сказать какую проводку лучше использовать, поскольку это зависит от конкретной ситуации, но чаще применяется воздушный вариант – он проще монтируется и значительно дешевле. Под землей дороже и значительно дольше, поскольку потребуется сложная подготовительная работа.

Рекомендуем различную наружную проводку доверить опытным мастерам, поскольку это очень сложная работа. Но, если – это делается самостоятельно вам поможет упрощенная инструкция как сделать проводку с помощью воздушного способа:

  • Нельзя опускать кабель ниже шести метров до проезжей части;
  • Расстояние до пешеходной части не менее 3,5 метра;
  • Опоры необходимо ставить каждые 25 метров либо менее этого, если потребует ситуация;
  • Вход кабеля в баню должен находится на высоте не менее 2,75 метра.

Чтобы ввести его в помещение потребуется металлическая втулка, но в бане нельзя использовать подобный кабель. Далее придется применить провод на основе медного стрежня.

Но можно подвести кабель с помощью подземного способа. Для этого придется опираться на кабель ВБбШв, его еще называют проводом, обладающим броней, поскольку он снабжен стальным типом защиты для полимерной оболочки. Он обладает четырьмя медными жилами на основе сечения в 10 мм2.

Как использовать этот способ:

  • Прорывается траншея с глубиной не менее 0,7 метра. В нее добавляется около 10 см песочного настила;
  • Провода укладываются волнообразным способом. Потом покрываются дополнительным слоем песка на основе 10 см;
  • Это покрывается грунтом, добавляется специальная сетка для блокирования доступа к проводке;
  • Для ввода в баню применяется стальная втулка;
  • Чтобы подключиться к распределительному щитку необходимо освободить провод от защитной оболочки;
  • Создается качественное заземление и потребуется установка громоотвода.

Подключение розеток в бане/сауне

Учитывая агрессивные условия саун и бань, к розеткам накладываются существенные ограничения. Так розетки запрещено располагать в помещениях парилок и помещениях для мытья. Они могут использоваться только в комнате отдыха и предбаннике на высоте 90 см. Класс защиты розетки выбираются не менее IP-44. Розетки желательно использовать с крышками. Розетки устанавливаются на стенах в зависимости от того, какая у нас схема проводки в бане/сауне.

Требования к электропроводке в бане

Для того чтобы результатом вашей работы в бане стала качественная и надежная электросистема, придерживайтесь следующих принципов при установке проводки во влажных деревянных помещениях по типу бани:

  • кабель разводим открытым методом, в помещениях с высоким содержанием пара — кратчайшим путем к электроэлементам;
  • всю электрофурнитуру (розетки, выключатели) крепим за пределами парилки;
  • не проводим кабели над печью;

Проводка в бане своими руками: пошаговая инструкция электропроводки, схемы, как провести, монтажЩиток в бане

  • делаем в помещении заземление и защиту от молнии;
  • провода соединяем только при помощи клемм;
  • выбираем негорючую изоляцию;
  • металлическую защиту используем лишь для линий, проходящих сквозь стену.

Основные ошибки, которые допускаются при монтаже электропроводки в бане

Проводка должна находиться на расстоянии минимум 0,8 м от дымоходной конструкции и каменки. В парилке и душевой допускается монтаж осветительных приборов с классом защиты IP44 и выше. Отличным вариантом является использование галогенных ламп на 12 В. Кабель должен быть одножильным, термостойким и выдерживать нагрев до 180 °C. Изоляция должна быть силиконовой.

Крепить кабель необходимо с шагом не менее 40 см, изменение направления прокладки должно проводиться плавно, без переломов. В большинстве случаев при устройстве электропроводки неопытные мастера допускают следующие ошибки:

  1. Монтаж скрытой проводки по сгораемым основаниям в пластиковых трубках. Стоит знать, что делать это категорически запрещено.
  2. Установка электропроводки в металлическом рукаве. Этого также нельзя делать.
  3. Монтаж осветительных приборов в верхней части. В целях безопасности освещение рекомендуется организовывать в нижней части, рядом с прохладным полом. Допускается использование точечной подсветки, которая может быть размещена под полкой. Это даст возможность сделать загадочный и нестандартный световой дизайн. Обязательным является использование термостойкого провода в трубке из металла.

Электропроводка для парилки должна проходить проверку раз в 4 года. Следует знать, что алюминиевая проводка имеет период службы 15 лет. Медная проводка прослужит 20 лет. По истечении этого периода электропроводку следует заменить.

В бане в большинстве случаев используется низковольтное напряжение, поэтому рекомендуется использовать понижающие трансформаторы. Их следует размещать вне парилки. Розетки можно устанавливать исключительно на стенках в предбаннике или помещении для отдыха. Они должны быть размещены на высоте 95 см. Рекомендуется использовать устройства с защитными колпачками.

Для подсоединения печки будут нужны провода, которые смогут выдержать повышенную температуру и немалую мощность потребления. Для этой задачи подойдёт проводка в кабельном канале. Провода ПМТК можно протягивать до распределительного короба, который размещается вне территории повышенной влажности. От короба до электрощита можно будет ввести кабель ВВГ сечением 3х2,5 мм.

Самостоятельно смонтировать проводку в бане довольно сложно. Однако если есть большое желание, то сделать это реально и без привлечения сторонних специалистов. Единственное, в чём может понадобиться помощь мастеров — это составление схемы. Если разобраться во всех нюансах, то всё можно выполнить безопаснее и качественнее, чем нанимать неопытных мастеров, которые выдают себя за специалистов.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

О правилах и этапах прокладки кабелей в траншее
Укладка силового кабеля
Проводка в бане своими руками: пошаговая инструкция электропроводки, схемы, как провести, монтаж
