Монтаж без распределительных коробок: общие правила

Котлы, электроплиты, кондиционеры и другие бытовые приборы с повышенной потребляемой мощностью запитываются отдельно от розеточных и осветительных групп. При этом желательно, чтобы каждый электроприбор запитывался отдельным кабелем через автомат.

Одна розеточная группа может содержать до 8 розеток. Количество розеток и групп зависит от количества комнат и мощности потребителей. Это делается на основании расчета и согласовывается с заказчиком до начала монтажных работ.

Сечение провода выбирается исходя из величины токовых нагрузок. Как правило, для розеточных групп выбирают медные провода сечением 2,5 мм², для освещения – 1,5 мм².

Зависимость сечения медного провода от величины токовой нагрузки приведены в таблице:

Величина тока, A Сечение провода, мм² Диаметр провода, мм
1 0,17 0,45
2 0,33 0,65
3 0,52 0,81
4 0,67 0,92
5 0,84 1,02
6 1 1,13
10 1,7 1,45
16 2,7 1,87
20 3,3 2,05
25 4,2 2,32

Способы соединения проводов в распределительных коробках

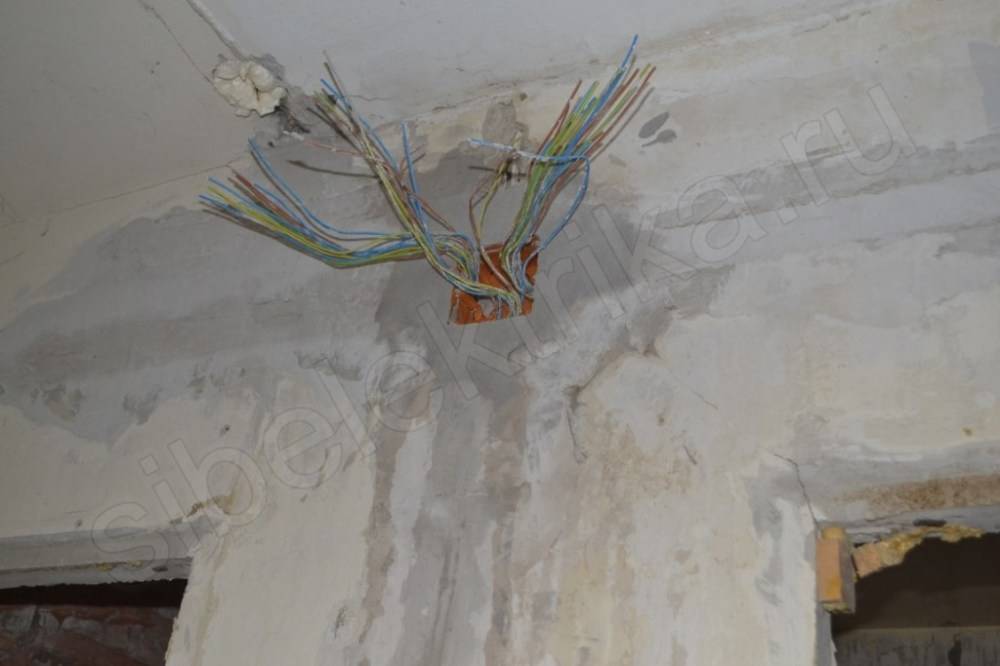

Завести провода внутрь коробки — пол дела. Теперь необходимо выбрать надежное и удобное в обслуживании соединение.

как найти коробку электропроводки в стене

Все соединения кабельных линий подразделяются на две основные категории:

  • Разъемные, то есть проводку можно многократно отсоединить, и подключить обратно, без критичных повреждений провода или соединительного устройства. Например — винтовое соединение на контактных колодках.
  • Неразъемные, то есть при разделении проводников. соединение разрушается. Большой проблемы в этом нет, просто с каждым разом кабель укорачивается, а соединительные устройства приходится покупать заново.

Тип сращивания при расключении коробок, выбирается исходя из конструкции общей сети. Если предполагается периодическое отключение одной-двух ветвей из общей коробочки — лучше выбирать винтовое соединение, или многоразовые быстросъемные клеммы.

как найти коробку электропроводки в стене

Для постоянных соединений, которые не будут размонтироваться по много лет, применяются те-же клеммы, только одноразового использования. Несмотря на явный недостаток: невозможность повторного использования, такие клеммы обеспечивают более надежный контакт, в сравнении с многоразовыми.

как найти коробку электропроводки в стене

Если вы используете только медный проводник как в магистральной сети, так и в абонентских ответвлениях, есть более дешевые способы неразъемного соединения проводов:

  1. Скрутка со сваркой. Создает надежный контакт, без опасности получить искрение и нагрев проводки при большой нагрузке.

    Соединение несложное, но требует специального оборудования. В крайнем случае. можно расплавить медные кончики портативной газовой горелкой.

  2. Скрутка с пропайкой. Не так надежно, как с оплавлением кончиков, но при использовании тугоплавких припоев, соединение практически не теряет прочности, даже при нагреве.

    Преимущество — доступность. Мощный паяльник найти проще, чем сварочное оборудование. Основное правило: прочность обеспечивается скруткой, припоем просто заполняем пустоты, улучшая контакт.

  3. Скрутка с механической фиксацией (обжимом). Сомнительный способ, поскольку есть вероятность повреждения токоведущих жил.
  4. Про обычную скрутку нечего и говорить: хотя она и не запрещена, такая техника практически не применяется.

Прямое соединение (расключение)

Можно ли организовать электропроводку без распаечных коробок? При разветвлении не более чем на 2 линии — запросто. Необходимо выполнить несколько условий:

  • Если соединение выполняется скруткой — обязательна пропайка тугоплавким припоем. Можно применять опрессовку.
  • «Т» образные соединения нежелательны, лучше выполнить «Y» образное разветвление.
  • После соединения и проверки на качество контакта, место сростка необходимо тщательно изолировать и защитить от попадания влаги. Особенно, если расключение выполняется в скрытой проводке (стена-штукатурка), либо на улице.

Каким бы способом вы не выполняли монтаж распределительных коробок, необходимо помнить о главном — сечение кабеля должно соответствовать току срабатывания защитного автомата на входе в линию.

Плюсы и минусы

Главным преимуществом использования такой схемы подключения электрокабелей является отсутствие распределительных коробок, которые обычно устанавливаются в верхней части стены. В результате не происходит порчи внешнего вида отделки.

Стоит отметить, что скрытые под обоями или штукатуркой распределительные коробки могут вызывать проблемы при неисправности в сети. Связано это с тем, что для того, чтобы добраться до коробки, нужно будет разрушить часть декоративного оформления участка над ней. В случае с использованием данной схемы монтажа такие проблемы отсутствуют.

Кроме этого, к преимуществам такой методики монтажа относятся:

  • затраты на установку электропроводки значительно снижаются;
  • отсутствует необходимость формирования в стенах отверстий под распределительные коробки;
  • простота монтажа и его легкость.

При этом все места соединений должны обладать доступом для профилактического осмотра и необходимого ремонта. В этой схеме слабым местом являются места соединения кабелей. Также к минусам стоит отнести то, что для прокладки требуется большая длина проводов.

Несмотря на целый ряд достоинств, установка проводки в доме без использования распределительных коробок считается вынужденной мерой. Распределительные коробки при монтаже электропроводки повышают безопасность ее эксплуатации, а также улучшают надежность работы электросети.

Как видим, электропроводка без распаечных коробок – вариант монтажа проводов, который имеет некоторые положительные моменты. Однако не стоит забывать и о недостатках. Перед установкой проводов по такой схеме нужно взвесить все «за» и «против», чтобы принять оптимальное и правильное в каждой конкретной ситуации решение.

Основные функции и характеристики Meet MS-158M

как найти коробку электропроводки в стенеВнешний вид Meet MS-158M

Прибор с большим количеством функций и хорошими характеристиками:

Функция Величина параметров
Обнаружение поля от сети переменного тока

70 до 600 В

Мощные электромагнитные излучения 0,5 (мВт/см), может быть трубка телевизора, свч печ.
Обнаружение металлических элементов и определение трассы скрытой проводки по ЭМИ.

на глубине до 55 (мм)

проверка целостности цепи сопротивлением от 0 до 50 (МОм)
фонарик +

элементы питания

две «пальчиковые батарейки ААА» 1.5В
рабочие температуры -10 до +50
вес 100 гр
габариты 170х32х30 мм
способ индикации Световая и звуковая

Для обнаружения коробки или проводки в стене требуются обмотка, электронная схема и источник питания сборка и стыковка всех составляющих требует определенных знаний и практических навыков. Для одноразового использования этим заниматься не стоит, легче воспользоваться другими методами.

Ищем место повреждения провода

Методика отыскания повреждения фазного провода

Проводка может быть двух типов исполнения: наружная и скрытая (внутренняя).Поиск места повреждения для наружной проводки достаточно прост:

  • В 80% случаев простой визуальный осмотр позволяет обнаружить место повреждения.
  • Если это не помогло или выявлено несколько возможных мест повреждения, то после снятия напряжения с провода можно прощупать его. Это практически всегда позволяет точно определить место повреждения. Если же и это не помогло, то используем самый трудоемкий, но в то же время простой способ.
  • Если у вас имеется бесконтактный указатель напряжения, то просто ведем им вдоль провода от распредкоробки до розетки или выключателя. Место, где он перестанет светиться, является местом повреждения.
  • Если же у вас нет бесконтактного указателя напряжения, то снимаем напряжение с нашего участка провода и делаем небольшой надрез на нем, достаточный для прикосновения к токоведущим частям индикатором.
  • Затем подаем напряжение и проверяем его наличие в месте надреза. Так, постепенно сужая зону поиска, вы определите место повреждения.
Популярные статьи  как сделать антенну для телевизора своими руками

Поиск повреждения при помощи бесконтактного указателя напряжения

А вот для ответа на вопрос: как найти обрыв в скрытой проводке, — вам не обойтись без бесконтактного индикатора.

Для этого, как и в случае с наружной проводкой, просто ведем им вдоль предполагаемого места прохождения проводов. В месте, где он перестанет светиться, следует выполнить несколько круговых движений, с целью определения, не отклонились ли вы от места прокладки провода. Если не отклонились, то место повреждения именно тут.

Методика отыскания места повреждения нулевого провода

С поиском места обрыва нулевого провода все немного сложнее и многие сайты советуют не искушать судьбу и доверить это дело профессионалам. Ведь как найти электропроводку в стене если ни один прибор на нулевой провод не реагирует?
Ответ действительно прост. Значит, его следует сделать фазным, определять повреждения которого мы уже умеем. Но сразу предупреждаю! Делать это следует только если вы действительно помните хотя бы школьный цикл по переменному току.
Если это не так, то лучше даже не читайте дальше. Ведь электрический ток не имеет ни запаха, ни цвета, ни звука и предупреждать об опасности он не будет. А последствия контакта с ним могут быть весьма плачевны.Дальнейший ответ на вопрос как в стене найти электропроводку при повреждении нулевого провода мы сведем к пошаговой инструкции:

Отключите все электроприборы в вашем доме

Особенно это касается приборов, для которых важно расположение вилки в розетке, некоторых современных люстр и тому подобное. Это мы делаем исключительно в целях безопасности.
Определите место питания поврежденного участка

Лучше чтобы это был автоматический выключатель, а не распределительная коробка.
Отключите вводной автомат на ваш дом или квартиру.

Вводной пакетный переключатель

Если у вас установлен однополюсный автомат, то отключите фазный провод. На его место вставьте нулевой провод поврежденного присоединения

Очень важно не перепутать и вставить нулевой провод именно данного присоединения.
Провод же, который у нас был фазным, изолируем и отводим для исключения его соприкосновения с токоведущими частями. Если же у вас установлен двухполюсный автомат, то вам значительно проще

Отключаем фазный провод и на его место садим нулевой.
Перед тем как найти скрытую электропроводку в стене и место ее повреждения, еще раз убеждаемся, что все электроприборы отключены. Особенно это касается приборов, которые питаются с участка, где у нас имеется повреждение.
Включаем вводной автомат или пакетный переключатель.
Включаем автомат, питающий участок сети с повреждением. Если вы все сделали правильно, то вам совершенно нечего переживать. Ведь вы исключили все вероятности короткого замыкания.
Дальнейший поиск повреждения выполняем так, как наша инструкция советует его выполнять для фазного провода. Ведь теперь наш нулевой провод стал фазным и определить его повреждение достаточно просто.

Как найти скрытую проводку своими руками

Визуальный осмотр

В первую очередь следует осмотреть стену. Если вы делаете ремонт и у вас есть возможность убрать обои со стены, то нахождение скрытой проводки в разы облегчается. Зачастую ее устанавливают в специальных желобах бетонной стены, а сверху покрывают штукатуркой. Как бы ни старался мастер, отличия всегда можно заметить. Места, где проходит скрытая проводка будут отличаться выступами или впадинами.

Важно! Если вы собираетесь производить полную замену проводки, то полное определение скрытой электропроводки не нужно, достаточно найти один из концов и за него выдернуть весь кабель из стены.

При помощи радиоприемника

Так называемый «дедовский» способ. Для него необходим аналоговый радиоприемник. Его нужно настроить на частоту 100 кГц, и прислонить стене. Необходимо таким образом «прощупать» всю стену, и при обнаружении скрытой электропроводки в динамиках приемника раздастся звук помех.

Важно! Если у приемника есть антенна, то ее необходимо выдвинуть и «прозванивать» стену именно ей.

Следует помнить, что во время проверки сеть должна работать, так как приемник реагирует на электромагнитное поле, которое образуется в результате тока идущего по проводам. Также не стоит прикасаться антенной или самим приемников (если у него нет выдвижной антенны) к стене.

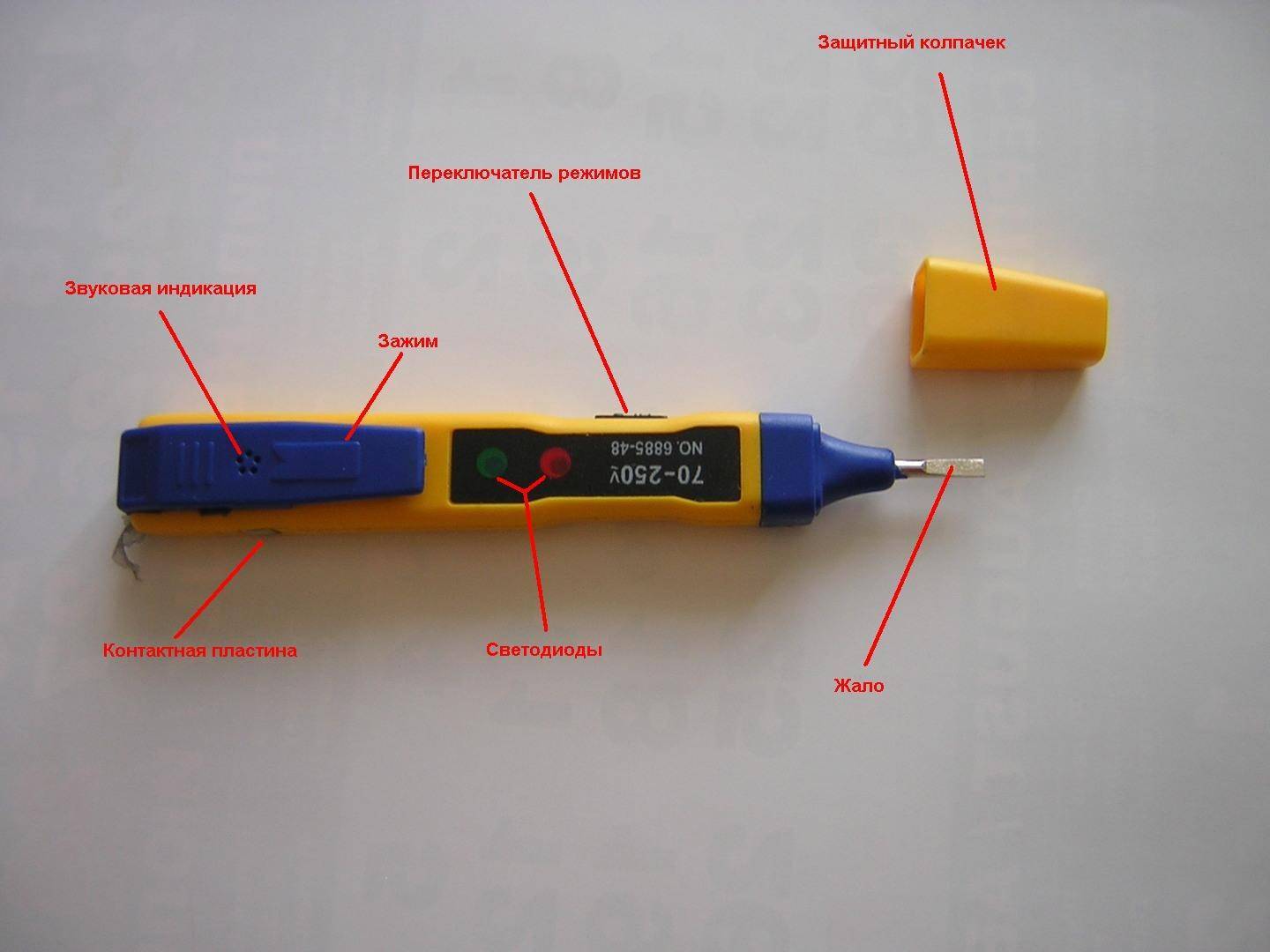

При помощи индикаторной отвертки

Почти у каждого мастера среди инструментов найдется индикаторная отвертка. Она представляет собой обычный инструмент, в рукоятке которого находится небольшой светодиод. Обычно у такого инструмента есть три степени чувствительности для определения напряжения.

«О» — определение фазы. «L» — бесконтактное определение проводки с низкой чувствительностью и «H» — определение скрытой проводки с высокой степенью чувствительности (именно этот способ и придет нам на помощь).

Индикаторную отвертку следует взять за жало и поднести рукоятку к стене. Однако следует помнить, что радиус определения проводки таким способом очень мал. И, если слой штукатурки слишком большой или обои слишком толстые, то поиск скрытой электропроводки в квартире закончится неудачей. Так же способ довольно неточный, так как кабель может лежать примерно в 5-15 см от места, где засветился индикатор.

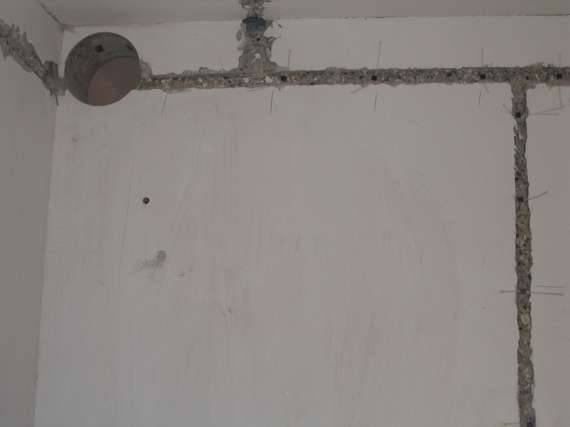

Следует помнить, что согласно нормам, скрытая проводка должна устанавливаться либо вертикально, либо горизонтально, а все изгибы должны проходить под 90 градусов. Запрещено устанавливать кабель по диагонали или какими-либо другими способами. Поэтому поиск следует начинать от розетки или выключателя вверх или в сторону.

При помощи транзистора и мультиметра

Еще один простой способ, как обнаружить скрытую проводку в стене. Для этого способа понадобится обычный полевой транзистор и мультиметр. Полевые транзисторы можно купить на любом радио-рынке или в соответствующем магазине. Их стоимость составляет около 10-15 рублей и подойдет любая модель.

Обычно у транзисторов имеется три ножки – Сток, исток и Затвор (они же Коллектор, Эмиттер и База). Сток и исток необходимо подключить к выходам мультиметра (полярность не важна). Чтобы было удобнее, щупы детектора можно обмотать скотчем. Ножку Базы (Затвора) следует отогнуть (чтобы получилось подобие антенны).

Получившееся устройство работает по следующему принципу. Сопротивление транзистора несколько сотен Ом, однако при приближении к электромагнитному полю, оно увеличится, что и фиксирует прибор. Это объясняет как «прибор» обнаруживает скрытую проводку в бетонной стене.

Для повышения чувствительности такого самодельного устройства, к «затвору» можно припаять тонкий медный провод диаметром до половины миллиметра и длиной не более 10 сантиметров.

Если же своими руками найти скрытую проводку не удалось. То следует воспользоваться специальной аппаратурой, так как она помогает отыскать скрытую проводку в стене.

Получится ли обойтись без распредкоробок во время монтажа электропроводки?

Конечно, выполнить монтаж проводки в квартире без распредкоробок возможно, но это нецелесообразно — тогда следует от основного щитка тянуть множество кабелей к энергопотребителям, из-за чего в стене делают глубокие штробы, которые придется шпаклевать. Кроме того, это предполагает растраты на покупку кабеля, поэтому единственным рациональным решением является приобретение распредкоробок для помещений.

как найти коробку электропроводки в стене
Гофрированные трубы для электропроводки

Тем не менее, некоторые пользователи ошибочно считают, что узел соединения, который находится внутри короба, менее безопасен в отличие от целого кабеля. На самом деле, при правильном монтаже, проблем с распределительной коробкой и соединениями проводки не возникает.

Популярные статьи  как прозвонить провода мультиметром на обрыв

К тому же, если представить что коробка отсутствует, и возникла неисправность, придется снимать обои, долбить стену, чтобы найти повреждение. При наличии конструкции достаточно будет снять крышку и осмотреть состояние электропроводки.

Искатели проводки

Ниже представлены несколько типов приборов, которые предлагает сейчас рынок.

«Поиск».

Первый прибор имеет название «Поиск» и выглядит он так.

Это устройство использует электростатический принцип обнаружения скрытой проводки.

Обладает 4 режимами чувствительности, способен обнаружить кабель на глубине до 7 см. Для оповещения используется световая и звуковая индикация.

Обладает рядом дополнительных функций, очень прост в обращении – выбираем режим (для поиска проводки используется 4-й) и водим прибором вдоль стены.

Отметим, что определенные факторы могут повлиять на его работу (наличие металлических предметов, высокая влажность стены).

В целом, «Поиск» вполне приемлемый и недорогой вариант для обнаружения проводки, но к профессиональным устройствам он не относится.

Выпускается большое количество аналогов такого прибора – тот же «Дятел», СПО и еще ряд.

МАГ-2.

Второй прибор – МАГ-2 выглядит следующим образом.

Детектор скрытой проводки, как выбрать или сделать своими руками

Он является комбинированным и для обнаружения использует электростатический и электромагнитный принципы.

Имеет два режима работы – для обнаружения запитанной сети без нагрузки, и с нагрузкой.

Сигнализация – светозвуковая. Относится к любительским вариантам.

LA 1012.

Следующий представитель искателей – китайский, названия у него нет, зато есть обозначающий индекс – LA 1012.

Это более «продвинутый» прибор, оснащенный дисплеями, на которые выводится вся информация.

Использует он электромагнитный принцип поиска, обладает рядом дополнительных функций.

Относится он уже к профессиональным устройствам и стоит не дешево.

BOSH GMS 120.

Многофункциональный профессиональный комбинированный прибор.

Является металлоискателем, позволяющим определить не только глубину залегания кабеля, но еще и материал его изготовления.

Оснащен информационным дисплеем для вывода всей информации. Может также для поиска использовать электростатический принцип. Достаточно хорошее и высокоточное устройство.

Способы соединения проводов в распредкоробке

Существует несколько основных способов соединения проводки в распределительной коробке. Для того, чтобы выбрать один из них, необходимо рассмотреть варианты подробнее.

Скрутка и изоляция

Это старый, но при этом проверенный годами метод соединения проводки. Суть состоит в том, что концы проводников сначала зачищают от слоя изоляции, а затем скручивают между собой плоскогубцами. После чего это место обматывают изолентой.

как найти коробку электропроводки в стене
Скручивание жил проводников

У этого способа имеются преимущества:

  • простота монтажа;
  • отсутствие необходимости в дополнительных тратах.

Тем не менее, имеются и некоторые недостатки:

  • некачественное соединение жил;
  • отсутствие возможности соединения проводов из меди и алюминия.

Стоит отметить, что таким способом часто соединяют жилы при временном монтаже электропроводки. Согласно правилам безопасности, метод соединения не подходит для помещений с высоким уровнем влажности.

Пайка или сварка

Именно такими способами получится сделать долговечное соединение жил проводки. Сначала их концы тщательно зачищают от изоляционного слоя, затем скручивают, но уже без усилий. Далее потребуется с помощью припоя и паяльника запаять жилы, чтобы они получились монолитными. Затем необходимо дождаться, пока они остынут естественным путем, а только потом обматывать изолентой.

как найти коробку электропроводки в стене
Пайка жил проводов

В случаи пайки толстых проводов потребуется использовать паяльник с плотным жалом из меди.

Преимуществом спайки является надежности соединений, но такой способ тоже имеет некоторые недостатки:

  • необходимость приобретения паяльника;
  • это трудоемкий процесс, с которым справится не каждый новичок;
  • соединение получается неразборным;
  • через время увеличивается уровень сопротивления в пайке, что приводит к утечке напряжения.

Часто вместо пайки, жилы соединяют методом сварки. Процесс имеет аналогичный принцип, только здесь уже используется аппарат для сварки, поэтому у мастера должны быть соответствующие навыки.

Опрессовка гильзами

Это тоже один из самых надежных методов фиксации жил проводников. Здесь их помещают в специальную гильзу и зажимают инструментом для опрессовки с обеих сторон. После чего эта гильза обматывается изолентой или на нее закрепляют кембрик.

как найти коробку электропроводки в стене
Опрессовка жил проводников

Стоит отметить, что жилы помещают в гильзу либо с разных сторон, либо с одной. В случае первого варианта соединяться они будут в центральной части трубки. При выборе второго варианта необходимо учитывать, что диаметр жил не должен превышать объема гильзы.

Из преимуществ такого соединения следует отметить:

  • надежность;
  • доступную стоимость гильз.

Недостатки метода:

  1. Гильза используется только один раз. Это значит, что в случае ремонта ее срывают и фиксируют новую.
  2. Потребуется использовать специальный инструмент для качественного обжима со всех сторон.
  3. Провода из алюминия и меди обжимают только специальными трубками, которые сложно найти в магазинах.
  4. На электромонтаж придется потратить время.

Клеммное соединение

Если проводка сделана из разных материалов, то рекомендуется использовать специальные зажимы с пружинами или винтами. Соединить проводники таким методом несложно, в работе требуется лишь отвертка. Главное не затягивать болты с усилием.

как найти коробку электропроводки в стене

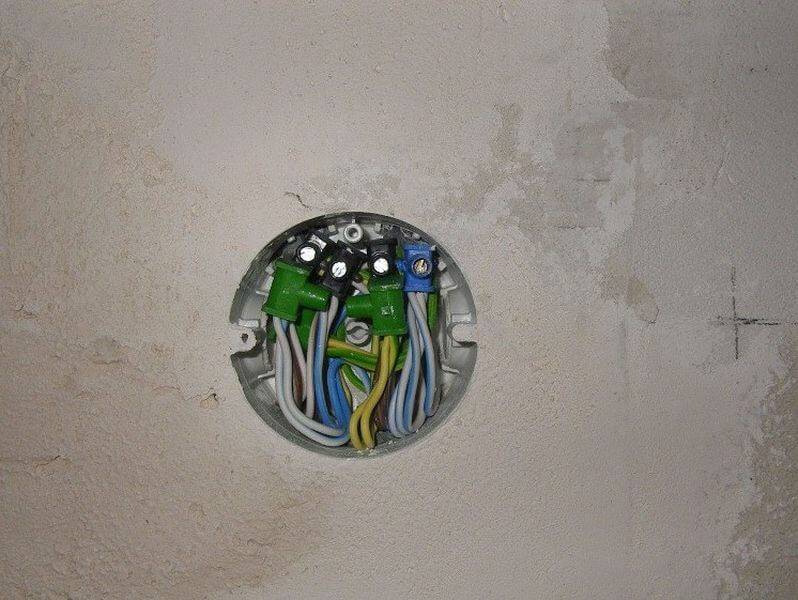

Соединение проводов зажимами

Как сделать распаячную коробку.

Неисправности в распределительных коробках происходят из-за низкокачественного электромонтажа или в результате износа электропроводки. Особенно, часто это характерно для алюминиевой проводки. Признаками неисправностей коробок является:

  • Искрение и подгорание скруток проводов с выделением характерного запаха от подгоревшей электроизоляции.
  • Неработоспособность одной или нескольких электрических розеток в комнате, или не работающий светильник, люстра. Но не всегда в этом виновата коробка, а электропроводка. Подробнее об этом в этой статье.

Устранение неисправностей:

  1. Если подгорели скрутки, при условии что позволяет длина проводов, откусываем, зачищаем и скручиваем заново вместе. Но лучше сделать надежное соединение при помощи клеммников.

    Если подгорела изоляция, но нет возможности укоротить провод, тогда оденьте сверху на него кембрик.

  2. Если отгорел или отломался провод в коробке, тогда необходимо его нарастить по этой инструкции.
  3. Если произошло короткое замыкание между фазой и нулевым или заземляющим проводником- разъедините провода и восстановите изоляцию на каждом из них при помощи кембрика или ХБ изоленты.

Похожие материалы:

  • Монтаж распределительной коробки
  • Видео урок № 4. Расцветка и правильное …
  • Видео 23. Как распаять двух клавишный …
  • Замена и как спрятать распределительную …

← Предыдущая страница

Следующая страница →

Добавить свой

  1. Петр Иванович

    Май 11, 2014 в 09:45

    А как найти распаячную коробку, которая заклеена обоями и внешне невозможно определить ее место установки?

    Ответить

    Бывалый Электрик

    Май 11, 2014 в 11:13

    Простучите стену под потолком, там где будет коробка будет слышен глухой звук стучания по пустоте…

    Ответить

дачник

Июль 22, 2014 в 21:31

Здравствуйте! А как нарастить провод если лишь маленький кусочек торчит из распределительной коробки.

Ответить

Бывалый Электрик

Июль 22, 2014 в 22:17

Добрый вечер! Придется разбивать возле коробки, там наращивать провод или кабель и после тщательной изоляции замазывайте раствором, но только после отключения электричества. Когда будите разбивать, будьте аккуратны и не повредите другие провода или кабели.

Ответить

Простые промышленные приборы для обнаружения проводки

Многие производители делают индикаторы обнаружения проводки с различными дополнительными функциями, рассмотрим самые простые и доступные для обычного потребителя, работающего на бытовом уровне:

Индикаторная отвертка с автономным питанием на батарейках таблеточного типа и светодиодом в качестве индикации. Для определения маршрута проводов достаточно взять отвертку за металлический конец пера и ручкой провести по стене, при появлении наводки светодиод засветится.

Популярные статьи  Как сделать блок питания из электронного трансформатора

как найти коробку электропроводки в стенеПоиск скрытой проводки индикаторной отверткой с автономным питанием

  Яркость свечения зависит от близости к проводу, вычисление коробки производится так же поиском мест схождения линий и простукиванием. Точность определения провода под штукатуркой до 3 – 5 см. Стоит такая отвертка в пределах до 100р.

Универсальная отвертка имеет три режима работы, «О» — определение фазы в цепи обычным прикосновением пером к оголенному концу проводника. В режиме «L» индикатор бесконтактно на расстоянии 1.5 см показывает наличие провода под напряжением.

как найти коробку электропроводки в стенеЭлементы универсальной индикаторной отвертки

Режим «Н» с повышенной чувствительностью реагирует на магнитное поле проводника скрытой проводки на глубине до 3см. Стоимость универсальных индикаторных моделей зависит от количества опций и производителя 200 – 300р.

Индикатор скрытой проводки «Дятел» отечественного производства имеет четыре порога чувствительности.

Интервал чувствительности от антенны до провода под напряжением в мм

диапазон 1 10 мм.
диапазон 2  100 мм.
Диапазон 3 150 мм.
диапазон 4  700 мм.

Первый заниженный, самый точный определяет скрытый провод на расстоянии 1 – 1.5 см, в четвертом режиме точность определения до 3-4 см.

как найти коробку электропроводки в стенеВнешний вид органов управления и индикации детектора «Дятел»

Наличие электрического поля проводника обозначается индикаторным светодиодом и звуковым зуммером. Для тестирования надо нажать и удерживать кнопку соответствующего режима, проводя кончиком антенны по поверхности стены. Самая простая модель «Дятла» стоит примерно 800р.

Для обнаружения распределительной коробки, при использовании любого прибора выявляются места пересечения линий.

Обнаружение металлических коробок магнитом или компасом

Одним простейших методов обнаружения металлических распределительных коробок с использованием подручных материалов считается применение магнита. Почти в каждом доме, имеются магниты или динамик старой радиоточки с мощным магнитом, который можно использовать в данном случае. При не глубоком слое штукатурки над коробкой 1-2 см, притяжение магнита чувствуется рукой из чего можно сделать вывод о месте расположения.

как найти коробку электропроводки в стене

Стрелка компаса при приближении к металлической коробке с проводами под напряжением, под воздействием магнитного поля начинает резко отклоняться от северного направления. Максимальное отклонение указывает на место расположения коробки. В этом случае обнаруживается и пластиковые изделия, скрутки сходящихся проводов от нескольких линий создают более мощное поле, чем одна линия на розетке или выключателе.

Панельный дом по типовому проекту (Хрущевки и подобные)

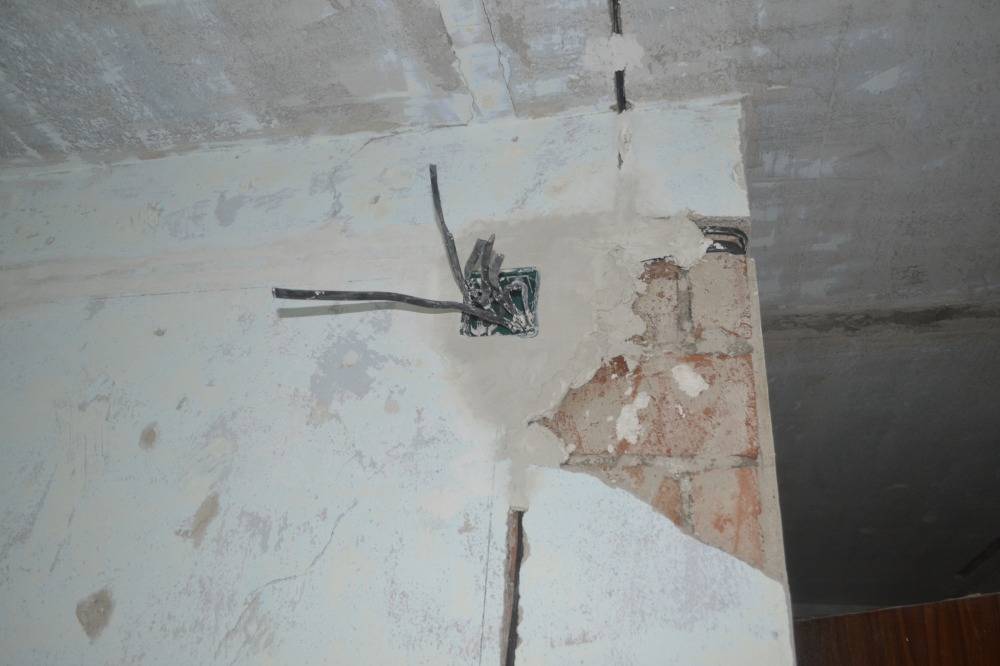

В стенах таких домов ставились жестяные неоцинкованные распределительные коробки без дна. Крышка также изготавливалась из неоцинкованной жести. По окончании электромонтажа крышку ставили на место и прижимали ушками, почему-то всегда очень коряво, да и ушки часть выпирали из стены. Почти всегда хозяева квартиры зашпаклевывают или заштукатуривают это непотребство, но найти его можно. Одно два ржавых пятна на стене (или даже ржавые куски металла, торчащие из стены) в 10-15 см от потолка часто свидетельствуют о том, что под ними изъеденная коррозией распределительная коробка.

Это интересно: Как определить потребляемую мощность прибора: читаем главное

Устранение неисправности

Ремонт проводки нужно проводить, соблюдая технику безопасности.

Пошаговая инструкция ремонта фазного кабеля:

  1. Отключаем проводник с фазой.
  2. Освобождаем от штукатурки на стене участок 150—200 мм от центра обрыва кабеля.
  3. Перфоратором сверлим в стене отверстие по размеру ответвительной коробки, в которой будем соединять поврежденный участок.
  4. Разводим концы оборванного проводника.
  5. Закрепляем на алебастр коробку, вставляем в нее провода, правильно соединяем, фиксируем изоляционной лентой. Подробные ответы на вопрос смотрите в этом видео:

Если нужно заменить нулевой кабель, сначала отсоединяем нуль от шины, присоединяем к нему фазу. Затем устанавливаем разветвительную коробку и соединяем проводку. Если кабели находятся в корпусе из трубок, их нужно вынуть и протянуть в корпус новые с помощью специального приспособления.

Типовая схема разводки

Типовая схема электропроводки квартиры непосредственно зависела от характеристик постройки и ее конструктивных особенностей. Ниже, к примеру, электропроводка в панельном доме для 21-й серии панельных домов — первого поколения панельных домов без каркаса.

Сразу стоит обратить внимание на несколько деталей:

  1. В каждую комнату заводилась отдельная группа проводов, что позволяло не отключать от питания все помещения при ремонте (например, если производится замена проводки в квартире).
  2. Для коридорных розеток, звонка и освещения перед квартирой использовалась отдельная распределительная коробка.
  3. Отдельная ветка сети — кухня и светильники. Они имели увеличенное сечение кабеля, так как во многих домах 21-й серии не предусматривалась установка газовых плит и делался изначальный задел под использование электрических.
  4. Для ванной и туалета отводилась отдельная линия. Распределительная коробка отсутствовала.

Если говорить в целом, то схема весьма простая и понятная — разобраться в ней сможет даже любитель. Но другой вопрос заключается в том, насколько следовали этим рекомендациям сами строители и электрики. На то было несколько причин:

  1. Брак плит. Часто штробы, предусмотренные под прокладку проводки в многоквартирном панельном доме не имели должных габаритов — были забиты щебнем или бетоном. Поэтому часто разводка производилась под полом или в неподходящих для этого местах.
  2. Простои в строительстве. Дома, постойка которых консервировалась на срок от двух лет и больше, давали очень сильную усадку — сказывались относительно большая высота и отсутствие каркаса. Поэтому стыки между плитами зачастую были неровными. Иногда именно эти промежутки электрики и использовали для закладки проводов и перед тем, как заменить проводку, их стоит проверить в первую очередь.
  3. Желание сэкономить время. Также довольно прозаичная и весомая причина, которая стала причиной хаотичного расположения проводки в многоквартирном панельном доме.

Что в итоге? Выше вам была приведена схема типовой  разводки кабелей, которая должна была бы быть в данной квартире. Ниже же — реальная схема, которая была создана одним из собственников в квартире панельного дома в процессе ремонта:

Отличия видны невоооруженным глазом:

  • распределительные коробки находятся не в тех местах;
  • проводники практически нигде не расположены паралельно полу и потолку;
  • вместо четырех линий сделано лишь две;
  • схема питания напрочь изменена.

Следовательно, напрашивается лишь один вывод: перед тем, как поменять проводку, можно узнать в паспорте дома его год заложения и серию, найдя затем в интернете типовую схему с учетом СНиП и ГОСТ. Но она практически во всех случаях будет сильно отличаться от оригинала по указанным выше причинам. Следовательно, обнаружение проводников в панельном доме лучше производить самостоятельно

Также важно заменить проводку в панельном доме в соответствии со всеми стандартами, чтобы ее работа, обслуживание и ремонт вызывали минимум хлопот (как на рисунке ниже). Стоит помнить: во многих сериях  штробление стен под проводку запрещено — в ряде «панелек» все стены одновренно являются несущими и это может привести к очень плачевным последствиям

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Пленочный теплый пол под ламинат – монтаж инфракрасной пленки для обогрева пола
инфракрасный теплый пол под ламинат
как найти коробку электропроводки в стене
