Электропроводка в гараже

Выбираем правильно материал и инструменты

Поскольку гараж представляет собой сооружение с повышенной влажностью. Кроме влажности, в данной ситуации необходимо учитывать возможный уровень нагрузки. Специалисты рекомендуют отдавать предпочтение розеткам, рассчитанных на максимальную силу тока на 16 А. Такая сила тока соответствует подключению оборудования примерно в 3,5 кВт. Этого для данного помещения будет вполне достаточно.
Силовые линии нужно монтировать только в специально защитных рукавах (гофре). Его можно заменить пластиковыми каналами для кабелей. На вводе силовых линий необходимо установить электрощиток. В нем обязательно должен быть установлен центральный выключатель.
Для самой проводки рекомендуется покупать продукцию с медными жилами (например, ПВ-3).
Кроме этого вам понадобятся следующие материалы:

  • перфоратор/дрель;
  • нож (обязательно хорошо заточенный);
  • кусачки;
  • крестовая отвертка.

Помимо этого для проводки понадобятся заранее купленные осветительные установки, выключатели и розетки.

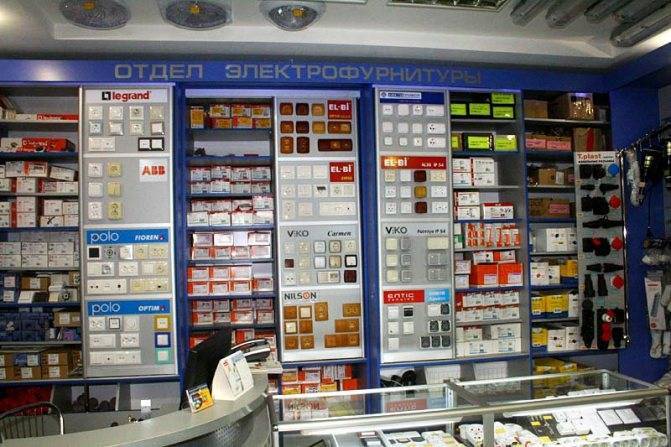

Приобретение расходных материалов

Электропроводка в гараже

Составив схему, приобретите все необходимое для выполнения работы. Делать будем основательно и надолго, поэтому рассмотрим монтаж скрытой проводки. Справедливости ради стоит сказать, что есть и другие способы прокладывания провода в гараже, о которых можно прочитать здесь.

Чтобы не тратить драгоценное время и силы понапрасну, приобретите или возьмите в аренду штроборез и перфоратор с набором буров и коронкой по бетону, диаметр которой позволит установить подрозетники и распредкоробки в вырезанные с ее помощью отверстия. Про зубило и молоток даже не будем говорить, так как такой инструмент должен быть в любом гараже.

Для дальнейшей работы потребуются:

Распределительный щиток – 1 шт.
Счетчик электроэнергии – 1 шт. (если нужен).
УЗО – 1 шт.
Подрозетники – по количеству врезных выключателей и розеток.
Распредкоробки – в каждом месте, где будет отвод на розетки и выключатели.
Автоматические выключатели – тип и количество по схеме. Возможно, потребуется установить некоторые автоматы отдельно, например, возле точильного станка, компрессора и т.п.
Проводка. Лучше приобрести медный трехжильный провод. Для освещения ‒ 1,5 мм2. Для розеток ‒ 2,5 мм2. Для разводки по гаражу до щитка ‒ 4 мм2. Количество – по схеме +10% на неучтенные выводы в распредкоробках и подрозетниках. Для того чтобы запитать более мощные потребители, рекомендуется провести отдельную линию электропроводки от распределительного щитка до нужного места.
Гофрированные трубы ПВХ под электропроводку. Диаметр и количество подбираются под имеющуюся проводку. Если проводка будет проходить через легковоспламеняемые материалы, то в таких местах должна быть уложена металлическая гофротруба.
Если в гараже будет точка для подключения электрооборудования 380V, то надо позаботиться о приобретении специфической розетки и соответствующего кабеля.
Розетки. Их количество должно быть достаточным для удобного пользования

Важно помнить, что над верстаком может быть несколько светильников – они могут быть подключены как через распредкоробки, так и непосредственно в розетки.
Выключатель. Кто-то предпочитает одним выключателем отключать освещение в гараже, другому нравится разделить на несколько групп, а третий устанавливает выключатель под каждой лампой – каждый может сделать так, как ему будет удобно пользоваться.

Распределительный щиток можно сделать самостоятельно, как автор этого видео:

Создаём будущую электросхему

Электропроводку в гараже легко сделать своими руками, но нужно знать с чего начинает она создаваться — а именно с составления электросхемы, т.к. все практические шаги предпринимаются согласно ей.

Первым шагом является отрисовка плана гаража. Лучше сделать это в масштабе, с изображением точного положения верстака и стационарно устанавливаемого электрооборудования (компрессор, токарный станок, сварочный аппарат и т.п.).

Затем на плане размечаются места будущей установки ГРЩ (с проставлением расстояния от стен) и всей гаражной электропроводки (места установки светильников, розеток, выключателей, разводка кабелей).

После этого выполняется детализация электропроводки в гараже по каждой стене.

Рекомендация. Принимая решение о местах установки светильников и их количестве, необходимо сделать это таким образом, чтобы было освещение общее и локальное.

Выключатель для первого устанавливается в непосредственной близости от входа с таким расчётом, чтобы его можно было достать, сделав максимум один шаг и протянув руку. Возле него следует предусмотреть распределительную коробку, т.к. желательно проложить самостоятельный кабель на каждый осветительный прибор. Если принимается решение об их параллельном подключении к одному кабелю, то коробка не нужна.

Для освещения локального они монтируются непосредственно в этих местах на высоте 1500 мм от пола.

Место для установки ГРЩ также планируется недалеко от входа, чтобы, уходя, иметь возможность обесточить гараж полностью.

На грамотно составленной электросхеме проставляются виды кабеля, с учётом расчётной нагрузки (которая предварительно просчитывается по существующим формулам). Для ориентировки: кабели из меди с сечением жил в 1,5 мм2 держат до 3 кВт, 2,5 мм2 – до 5 кВт. Но, выбирая кабель, всегда нужно иметь запас на 15-20 процентов.

Тем, кто обустраивает проводку в гараже своими руками, не рекомендуется последовательно подключать розетки. Самым оптимальным вариантом является прокладка общего кабеля с подключением к нему розеток через распред. Коробки (рекомендуется размещать под потолком, на расстоянии 150 мм от него).

Правильным решением будет подключение розеток через УЗО и собственный автомат, что значительно повышает электробезопасность выполняемых в будущем работ. При выборе автоматов следует исходить из того, что ток перегрузки для кабеля с жилой сечением 1,5 мм2 должен быть ≤ 16А, для 2,5 мм2 — ≤ 25 А.

Варианты подключения гаража к электросети

Способов провести электричество в гаражное помещение немало. При этом стоит оговориться, что даже бывалые автолюбители и гаражные завсегдатаи давно забросили эксперименты с незаконными врезками и подключениями. С одной стороны, энергетики научились легко вычислять «халявщиков», с другой стороны, если факт незаконного подключения будет обнаружен товарищами по гаражному кооперативу, дело примет очень болезненный оборот с далеко идущими последствиями. Поэтому действуем по закону:

  • Если гараж находится в кооперативе автолюбителей, наиболее простой способ решить проблему, как подключить электричество к гаражу, — написать заявление и решить вопрос с кооперативным электриком;
  • Для индивидуальных застройщиков- физических лиц есть возможность заключить договор на подключение к электросетям, после выполнения требований оформить лицевой счет, книжку, и платить за потребленную электроэнергию индивидуально;
  • Провести в гаражное помещение электричество можно по схеме «папин друг». В этом случае можно обойтись без электросетевой компании или кооператива, достаточно провести кабель от соседа по гаражу. Понятно, что способы оплаты потребленной энергии и расчеты между сторонами строятся на личных контактах.

Проще всего провести свет на условиях гаражного кооператива. Минимум бюрократии. Время подключения и индивидуальные пожелания в вопросе, как провести электричество в гараж, лучше сразу согласовать с председателем и электриком кооператива.

Последний явится к вам в гараж в самый неподходящий момент, проверит подключение гаража и проводку на наличие «потаенных» розеток, и после долгих разговоров просто подсоединит контакты кабеля в распределительной коробке от общей линии к входному автомату или счетчику. После пломбировки ввода и электросчетчика будет оформлена платежная книжка и учетная карточка- техпаспорт.

При всей простоте и скорости оформления способ провести электричество в гараж от кооперативной электросети не всегда является самой выгодной идеей. Причин, по которым не стоит пытаться провести электричество от кооперативной линии, несколько:

  • Воровство средств, уплаченных членами кооператива в счет оплаты за потребленное электричество. Если оплату принимают по квитанциям, растрата или хищение денег неизбежны. Единственным приемлемым вариантом будет оплата на расчетный счет кооператива;
  • Коллективный или колхозный способ сбора денег никогда не отличался стопроцентной оплатой членами кооператива за потребленное электричество. Если на территории кооператива существуют частные мастерские или магазины, скорее всего, часть потребленного этими конторами электричества будет оплачиваться из вашего кармана;
  • Есть смысл проводить электричество от кооперативной линии, если перечисленные выше проблемы в вашем кооперативе отсутствуют, при этом ответственными лицами предъявляются жесткие, но обоснованные требования к обустройству ввода и подключения.
Популярные статьи  Подключение люстры с двухклавишным выключателем

Упрощенный подход со стороны электрика или председателя в вопросе подключения гаража к электричеству может обернуться очень серьезными проблемами, от пожара до регулярных аварий на линии.

Совет! Самым хлопотным, но самым надежным способом решить вопрос, как провести электричество в гаражное помещение, будет индивидуальное подключение с линии на основании договора с электросетевой компанией.

Особенности гаража и его подключения к электроэнергии

В гараже всегда имеется работа, которая нуждается в наличии электричества. Поэтому здесь обязательно нужна проводка. Электропроводка и ее разводка должна обустраиваться на этапе строительства любого гаража

Особенно важно все продумать, если вы сами планируете своими руками заниматься возведением сооружения и разводкой проводки.
Начиная строительство любого гаражного сооружения, чтобы избежать проблем в дальнейшем, необходимо знать следующие особенности такой стройки:

  • разводка и проведение в гараже электричества проводиться только после получения соответствующего разрешение, которое выдает местный орган Энергонадзора;
  • своими руками проводить любые манипуляции, связанные с проведением электричества, можно только при наличии соответствующего опыта.

Электропроводка в гараже

Внешняя часть электропроводки в гараже

Прежде, чем приступать к прокладке проводов, необходимо знать, что в гараже самостоятельная электропроводка реализовывается из двух частей:

  • наружная (внешняя);
  • внутренняя.

К любой отдельной постройке проводка электричества должна осуществляться по карнизам, стенам и навесам. При необходимости сделать розетку снаружи необходимо выбирать исключительно атмосферостойкие модели, способные выдержать все невзгоды улицы. Для подключения гаражной постройки к электричеству следует использовать электрический щит.

Необходимо отметить, что в данной ситуации в смотровую яму можно не проводить проводку для осветительных установок. Дело в том, что в этом месте очень сложно сделать проводку своими руками. Куда рациональнее и проще использовать для освещения переносные мощные светильники.

Электропроводка в гараже

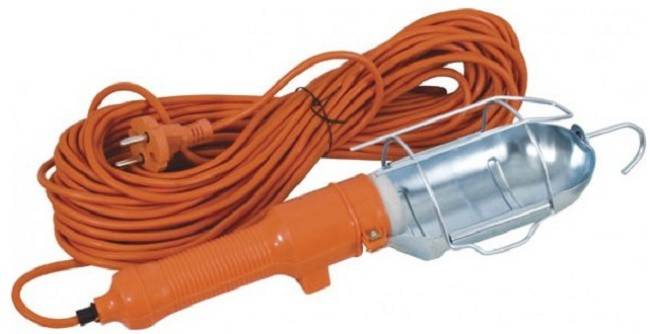

Переносной светильник

Специалисты предлагают ограничиться в смотровой яме розеткой.
В ситуации, когда в гараже необходимо несколько светильников, можно протянуть кабель до самого первого светильника, а от него уже, применяя метод параллельного подключения или специальных перемычек в виде шлейфа, к остальным. Если же необходимо подключить лампы независимо друг от друга, тогда потребуется все проложенные провода объединить с помощью кабеля электропитания.

Подключение электропроводки гаража

Подключение к линии электропередачи может быть различным: воздушным путем или в траншее. В первом случае, при ветке менее 25 метров используется провод с изоляцией, а если более 25 метров, то используется не изолированный провод и опоры под него. Площадь сечения внешних проводов должна быть для алюминиевых – не менее 16 мм2, а для медных – не менее 10 мм2. В настоящее время для наружных работ рекомендуется использовать только современные изолированные провода, обеспечивающие длительный срок эксплуатации.

Электропроводка в гараже

Следующим важным шагом является устройство внутренней проводки. Для ее прокладки рекомендуется использовать медные провода с тремя жилами жесткого типа, такие как ВВГ и другие аналогичные марки. Существует два способа прокладки провода: открытая, проложенная на поверхности стен, и скрытая, спрятанная внутрь стены или под штукатурку. В любом случае необходимо составить план размещения проводов и других приборов. В самом гараже нужно по факту разметить на потолке и стенах: места прохождения всех кабелей, место для электросчетчика и автоматов, точки подключения выключателей, розеток, приборов освещения, распределительных коробок.Электропроводка в гараже Провода нарезаются, согласно разметке, с запасом, примерно 20 см. Кабели распрямляются вручную, с использованием мягкой ткани. Для монтажа скрытой электропроводки применяют гофрированный шланг. Открытая электропроводка в гараже может монтироваться в металлических рукавах или трубах. Трубы устанавливаются под небольшим наклоном, чтобы избежать скопления конденсата.

Места установки электрооборудования

Кроме светильников сеть освещения гаража предусматривает наличие и других электрических аппаратов и устройств

Их место расположение то же достаточно важно

Места установки розеток и выключателей

Так любая схема электрической проводки в гараже должна предусматривать не только светильники, но и выключатели с розетками.

И здесь тоже есть свои правила:

  • Начнем с выключателей. Выключатель общего освещения должен располагаться около входа. Обычно это место справа от входа в гараж. Если гараж имеет два входа, то логично установить два проходных выключателя около каждого из входов.
  • Выключатель зонального освещения принято располагать непосредственно в данной зоне. Но это правило не распространяется на освещение смотровой ямы или подвала. Оба этих помещения относятся к особо опасным помещениям. Поэтому в них располагать выключатели нельзя. Исходя из этого выключатели для данных зон следует располагать перед входом в них.
  • Выключатели местного освещения обычно расположены в непосредственной близости от самих светильников. Достаточно часто выключателями снабжаются сами светильники.
  • Теперь вопрос, касающийся розеток. В первую очередь нам необходимы розетки в слесарной зоне. Обычно их устанавливают над столом. Их количество зависит от количества применяемого электроинструмента и обычно составляет от двух до пяти.

Расположение электрооборудования в смотровой яме

Вторым важным местом где нам могут потребоваться розетки является смотровая яма. Вообще установка розеток в этом помещении не рекомендуется, так как помещение относится к особо опасным. Но при подключении через автомат УЗО и при соблюдении норм по защите от влаги устанавливать розетки здесь можно.

  • Хотя значительно более удачным вариантом будет установить розетки вне смотровой ямы. Тем более что они нам тут все равно потребуются, например, для подключения зарядного устройства аккумулятора.
  • Кроме того, розетки могут быть установлены в зоне отдыха, для подключения сварочного аппарата или другого стационарного электрооборудования. Их обычно устанавливают в места установки данного оборудования.

Место установки распределительного щита

Перед тем как провести электропроводку в гараже нам следует определиться и с местом установки распределительного щита. От его правильного размещения зависит не только эстетический вид, безопасность, но и стоимость конечных работ. Ведь правильная установка позволит иногда даже очень существенно сэкономить на проводке.

Место установки распределительного щита

Согласно п.7.1.28 ПУЭ распределительные шкафы должны устанавливаться в местах удобных для обслуживания. Если в данной местности возможно подтопления, то высота установки должна исключать затопление щита.
Обычно ввод в гараж осуществляется со стороны входа. Вводной кабель должен быть проложен в стальной трубе. Труба должна исключать возможность попадания и скопления влаги.
Исходя из этого распределительный щит обычно устраивают на входе в гараж. Но это не является правилом. Иногда значительно удобнее расположить распределительный щит ближе к центральной части помещения. Главное, чтоб это было удобно.
Распределительные щиты нельзя обустраивать ближе чем на расстоянии 1 метра от трубопроводов и систем канализации. Согласно п.7.1.28 ПУЭ расстояние до газовых труб или счетчиков так же должно быть не менее одного метра.
Распределительный щит для гаража должен быть выполнен из несгораемых материалов. Поэтому выбирать стоит стальные щиты во множестве представленные на рынке

Популярные статьи  какие помещения относятся к влажным

Кроме того, обратите внимание на наличие в распределительном щите запорного устройства, а также места для установки счетчика. Обычно это место выделяется перегородкой и имеет окошко для просмотра показаний счетчика.

Схема электропроводки в гараже

Схема электропроводки в гараже должна учитывать все особенности помещения. Учитывается размер гаража, материал из которого он сделан, наличие смотровой ямы, погреба, верстаков, возможность работы со сваркой и другими мощными электрическими приборами. В первую очередь нужно определить тип устанавливаемой сети, однофазная или трехфазная.

Электропроводка в гараже
Электропроводка в гараже

Если будут устанавливаться станки с трехфазным питанием, трех или двухфазная сварка, тогда конечно нужно проводить трехфазную сеть. В этом случае нагрузка должна быть распределена равномерно по трем фазам. Не забудьте о наличии заземления, если его нет, тогда его нужно сделать, хотя бы простой контур.

Все линии должны быть защищены автоматами и УЗО. Не лишне в гараже предусмотреть аварийное освещение. Ведь гаражи не имеют окон, и в случае ремонта электропроводки не очень приятно отсутствие освещения. Аварийное освещение необходимо также при длительном отсутствии электроэнергии при аварии в электросетях.

Для обогревателей нужна отдельная линия с защитой автоматом. Монтаж электропроводки в гараже своими руками ведется строго по горизонтали и вертикали. Не допускается вести кабели под углом, зигзагами. Минимальное расстояние от потолочного перекрытия не должна превышать 100 мм. В смотровой яме светильники устанавливаются с закрытыми плафонами, на напряжение 12-36 В.

Электропроводка в гараже
Пример не сложной электрической схемы гаража

То есть питание светильников должно идти с пониженного трансформатора. Трансформатор устанавливается в электрощите на входе гаража. Расстояние до выключателей и розеток от пола выбирается такое, какое удобно хозяину и рекомендуется 150 см и 60 см соответственно. Также необходимо установить в удобном месте трехфазную розетку, для работы трехфазного устройства.

Электропроводка в гараже

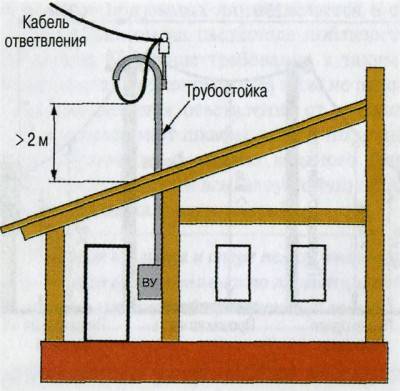

Воздушный ввод кабеля в гараж

Розетки лучше устанавливать на ток 16 А так как неизвестно какой мощности инструмент понадобится для работы. Для электропроводки в гараже своими руками лучше выбрать открытый тип монтажа электропроводки, то есть электропроводку вести снаружи стен в гофре или в кабельном канале.

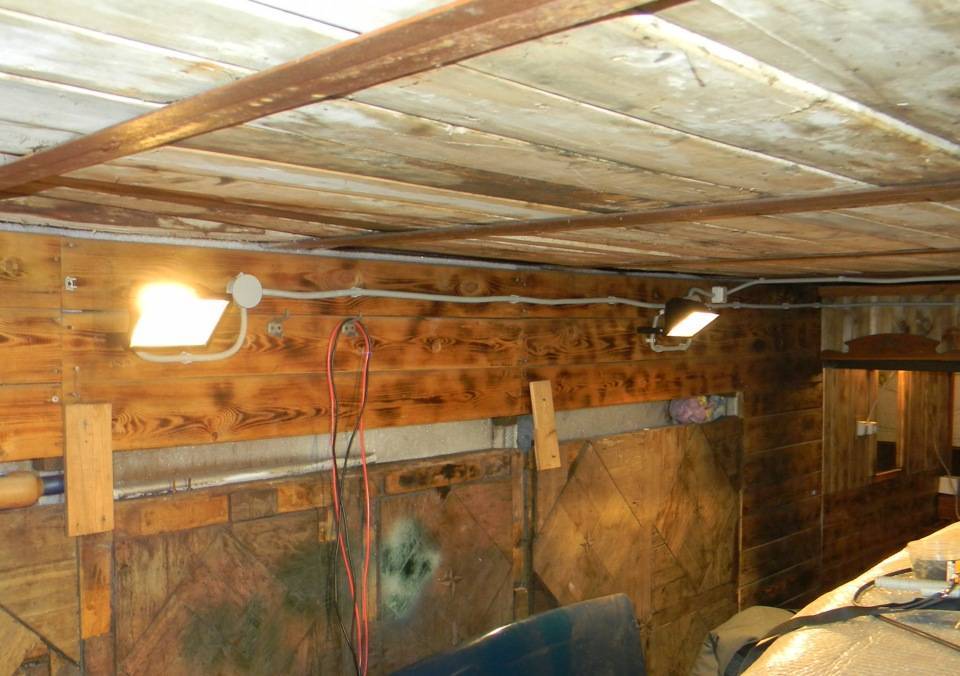

В гараже открытая электропроводка обойдётся дешевле, чем скрытая (не нужны штробы) и ее легко ремонтировать.Особенно это важно для электробезопасности в металлических гаражах. Электрические щиты рекомендуется устанавливать на входе гаража

Он должен содержать все автоматы, УЗО, шины заземления.

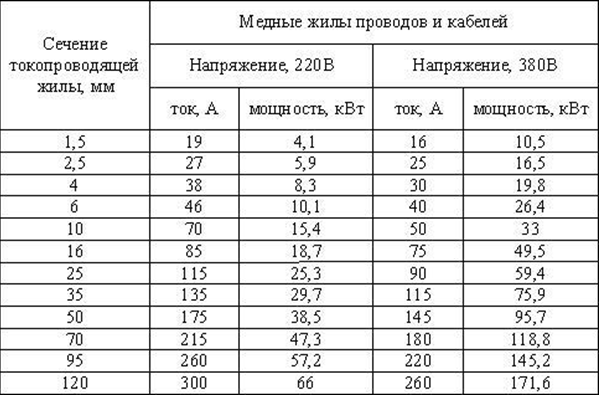

Сечение медных проводов для освещения выбирают 1,5 мм², а для розеток 4 мм². При монтаже схемы электропроводки в гараже своими руками нужно оставлять небольшой запас проводов, кабелей на случай повторного ремонта или переделки монтажа схемы электропроводки.

Также при монтаже электропроводки в гараже не допускаются скрутки при соединении проводов (особенно алюминия с медью). Для соединения проводов имеются надежные клеммы, метод сварки и пайки, а также опрессовка гильзами. Закончив монтаж скрытой электропроводки нужно сделать ее чертеж на бумаге. Этот рисунок вам пригодится при сверлении стен, чтобы не повредить провода.

Электропроводка в гараже

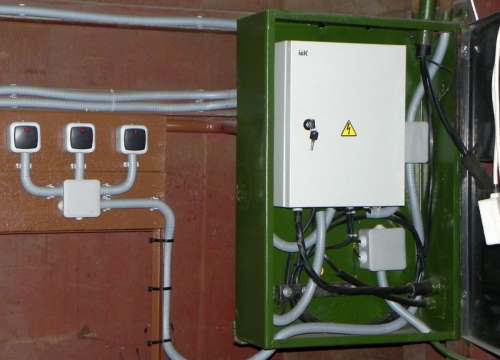

Электрощит в гараже

После монтажа схемы электропроводки в гараже своими руками рекомендуется также пригласить опытного электрика за небольшую плату для проверки и устранения не правильных соединений, прокладки электропроводки, установки автоматов. После такой ревизии вы можете быть уверены, что электропроводка в гараже прослужит вам долгие годы.

Помогла вам статья?

ДаНет

Составление и согласование проекта

Проект внутренней электропроводки для частного дома состоит из:

  • расчета мощности, вводных устройств и требуемого сечения проводов;
  • расчета систем заземления и молниезащиты;
  • схемы разводки электропроводки;
  • плана расположения в здании кабельных линий и силового оборудования;
  • сметы на расходные материалы.

Делается такой полноценный проект внутридомовой проводки только по договору в специализированной компании с лицензией. Если его потом придется согласовывать у поставщика электрической энергии, то выполненные самостоятельно чертежи и расчеты приняты к рассмотрению не будут.

Самому можно сделать лишь электрическую и/или монтажную схему, которые облегчают работы при выполнении монтажа электропроводки своими руками. В них схематично указываются аппараты защиты и линии проводов, чтобы упростить себе составление сметы и сборку всей системы.

Схема монтажа электропроводки в доме

Выбор фаз

Одним из наиболее важных моментов проекта и схем проводки является тип входного напряжения. Здесь особо анализировать, как, например, многочисленные плюсы и минусы свайного фундамента, не придется. Оно может быть однофазным либо трехфазным, на 220 либо 380 Вольт. При выборе исходить надо из имеющихся возможностей питающего трансформатора (что смогут дать энергетики) и потребляющего ток электрооборудования.

В остальных ситуациях, когда частный дом по площади не превышает 100 квадратов и в нем нет электрических водонагревателей, можно обойтись обычными однофазными 220 В. Требования к трехфазной электропроводке выше. Стоит она дороже, а нужна далеко не всегда. При этом надо учесть, что 380 В на трех фазах могут потребоваться в будущем. И тогда придется согласования начинать сначала. Здесь необходимо все взвесить и предусмотреть заранее.

Как рассчитать мощность потребления при разводке

Для расчета общей мощности потребления и необходимой для этого электропроводки дома необходимо просуммировать киловатты всех бытовых и осветительных приборов в жилище. Данные параметры есть в техпаспортах на оборудование и в специальных таблицах. Плюс сюда добавляются пусковые нагрузки и 20% про запас.

Самыми энергоемкими в коттедже являются проточные нагреватели воды (около 4–5 кВт), электроплиты с духовкой (до 3 кВт), электрообогреватели (1,5–3 кВт), пылесосы (около 1,5 кВт) и стиральные машинки (порядка 2–2,5 кВт). Немало потребляет также вентиляция в частном доме, если она сделана приточно-вытяжной и с подогревом воздуха без рекуператора.

Средняя мощность потребления бытовой техники

Для света, особенно если он светодиодный, требуется относительно немного (до 0,5 кВт). Приблизительно также мало сейчас потребляют телевизоры, компьютеры и иная используемая в быту техника. Но все это обязательно надо учесть и сложить, чтобы вычислить суммарную мощность коттеджа. Она нужна, чтобы получить ТУ и рассчитать сечение электропроводки.

Как рассчитать пропускную мощность электрической проводки

Группы потребителей

Чтобы нагрузка во внутридомовой сети распределялась равномерно, на схеме разводки проводов потребители разбиваются на несколько групп. Например, одна идет на уличное освещение придомового участка, вторая на хозпостройки, третья на осветительные приборы в коттедже и четвертая на розетки в нем. Если дом большой, то такая разбивка может производиться по этажам и помещениям.

Основные группы потребления

На каждую отдельную линию ставятся свои автоматы и УЗО (устройства защитного отключения). Это повышает безопасность эксплуатации домовой электросети и упрощает поиск проблемных точек в системе при срабатывании защиты. На схеме разводки электропроводки должны быть указаны все защитные аппараты и потребляемый ток на контуре, который запитан с каждого из них.

Групповое УЗО и провода по сечению за ним подбираются так, чтобы соответствовать потреблению конкретной группы. На мощное оборудование рекомендуется выделять свою линию питания, а на остальных количество потребителей не стоит делать выше 5–6 розеток. Лучше заложить в проекте их больше, но с меньшим риском перегорания жил из-за длительных перегрузок.

Схемы и расположение потребителей

Как провести проводку в гараже своими руками? Перед началом работ нужно подобрать схему проводки в гараже своими руками. Схемы электропроводки в гараже бывают разными, в зависимости то того, какая информация требуется тому, кто их смотрит. В электрической технике различают принципиальные схемы и схемы расположения.

Первые должны детально описывать всю электрическую цепь, а вторые – расположение потребителей, с указанием расстояния или так, чтобы можно было ориентироваться по масштабу чертежа. Начнем с принципиальной схемы подключения проводки в гараж, которая требуется в соответствии с последней версией ПУЭ.

Популярные статьи  внутреннее сопротивление источника тока

Однофазная принципиальная схема электроснабжения гаража показана на рисунке ниже. Для удобства на схеме проводки в гараже использована реальная расцветка проводов (как в обычных кабелях).

Разводка электропроводки в гараже своими руками — схема, фото:

Фазный проводник сети находится под опасным напряжением относительно нейтрали и земли, так как нейтраль обычно заземляется. Однако, для работы устройства защитного отключения (УЗО) необходима защитная земля (PE, protection earth).

ВНИМАНИЕ! Никогда не соединяйте защитную землю с нейтралью! Используйте правильно устроенное заземление. Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю

А разницу дает как раз ток утечки на землю

Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю

Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю.

Возможно, этот ток течет по телу человека! Смертельный ток около 100 мА. А УЗО, показанное на схеме, настроено на ток 5 мА. Таким образом, человек будет защищен, ибо устройство сработает за миллисекунды и разомкнет цепь.

Но это работает только в том случае, когда ток утечки течет помимо дифференциального трансформатора УЗО, а именно в отдельной линии заземления!

Главный автомат обесточивает нашу маленькую сеть на схеме при коротких замыканиях на общей линии (магнитная защита) или в случае большой суммарной перегрузки всех линий (тепловая защита). Также он используется при ремонтах.

Для того, чтобы обеспечить независимость разных потребителей, используется несколько линий, питающихся от одной или нескольких групп. Обычно в частном гараже, как и в квартире, вполне достаточно одной группы. А каждая группа питается от своего автомата в цепи фазы. Это очень удобно при ремонтах.

Автоматы (автоматические выключатели) защищают свои цепи от перегрузок по току и от коротких замыканий. Следует помнить, что УЗО защищает цепи только от токов утечки! От перегрузки по току она цепь не защищает, это делает автоматический выключатель.

Шины, расположенные в щитках, выполняются в виде полос или брусков из медных или латунных сплавов и снабжены отверстиями для проводов, которые затягиваются винтами. Следует сказать, что современная номенклатура электротехнических изделий очень удобна для монтажных работ, если использовать ее грамотно.

Схема трехфазной сети отличается от однофазной только двумя дополнительными фазами и установкой трехфазных (строенных) автоматов и УЗО. Отдельные фазы этой сети разводятся как линии напряжения 220 В совместно с нейтралью. Между любыми двумя фазами напряжение равно 380 В, а фазовый угол в равномерно нагруженной сети равен 120 градусов. При этом ток в нейтрали равен нулю.

Электричество в гараже своими руками — схема расположения показана на следующем рисунке:

На таких схемах электрики в гараже не обязательно выполнять требования для чертежей по принятым правилам, так как мы делаем их для себя. Главное – это ясность всех обозначений. Вертикальные участки проводки отмечены плюсами с указанием высоты. Это даст возможность легко посчитать длину линий.

На схеме подключения электропроводки в гараже обозначаются условными обозначениями розетки и светильники. Можно добавить выключатели. Все добавляется по месту расположения. Мы еще поработаем над этим документом чуть ниже, когда будем выбирать материалы.

Способы прокладки

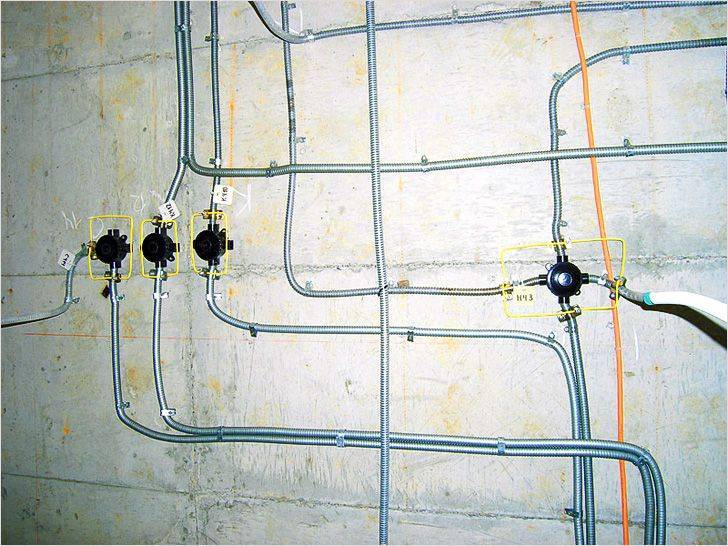

Электропроводка в гаражеРазводка в гофре

Подавляющее большинство специалистов-электриков, принимающих активное участие в разработке современных систем электропитания, считает, что особо распространёнными в настоящее время являются следующее приёмы электрической гаражной разводки:

скрытый способ прокладки, при котором по всей длине трассы проделывается небольшая бороздка, заполняемая затем кабельным проводом или пучком электрического кабеля и закрываемая сверху слоем алебастра или отделочного материала;

проводка открытого типа, наносимая на стены строений в любом допустимом нормами ПУЭ месте и крепящаяся на ней с помощью специальных опорных роликов или на так называемых подрозниках;

декоративная (комбинированная) проводка, называемая ещё кабель-каналом. При её монтаже снование кабеля закрепляется на полу или на стене мелкими гвоздями или саморезами, а верхняя часть защёлкивается тонкой и плотной защитной крышкой.

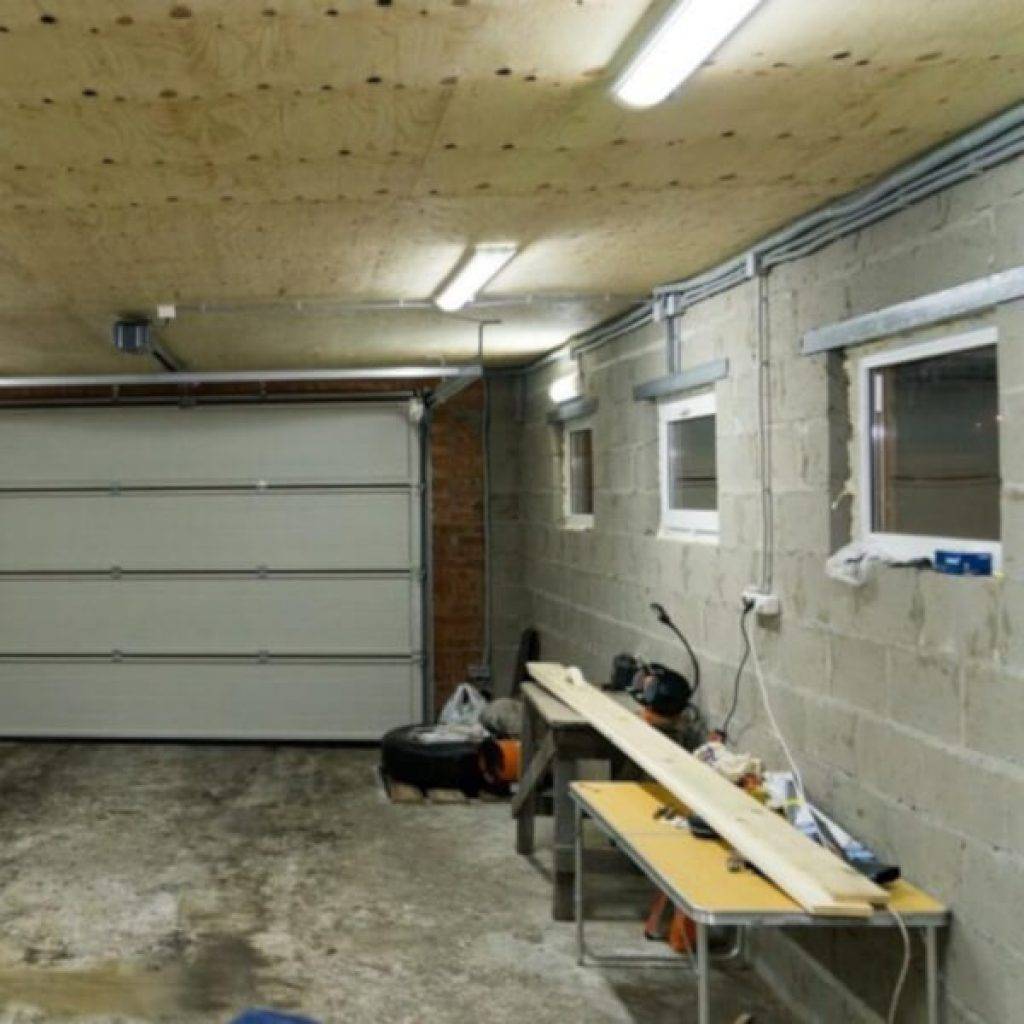

Применение ламп

Схема подключения проходных выключателей

Если говорить о первом типе, то лампы с датчиком движения прекрасно подходят в тех случаях, когда ворота открываются автоматически, а до выключателя идти далеко, а ничего не видно. Такая лампа включится сама на короткое время, которое устанавливается на датчике регулятором, который можно отрегулировать для свечения лампы от 5 секунд до минуты и более. Кстати, это не единственная возможность освещения темных мест. Возможно использование нескольких проходных выключателей, которые будут включать свет в одном месте, например, у входа, а выключать в другом (у ворот), и наоборот.

Если цоколь нестандартный, могут быть проблемы с закупкой ламп

Важно и то, позволяет ли длина светильника поместить его под плафон, закрывающий корпус, крупногабаритную лампу. Если он не соответствует этим требованиям – возможно, лучше поискать более практичный вариант

В большинстве из светильников лампы можно с легкостью заменить, достаточно лишь провернуть плафон или открутить фиксирующие винты.

Люминесцентные лампы – это прекрасный вариант осветить площадь гаража ярким светом. Есть некоторый недостаток таких ламп – поставив их в гараже, можно в скором времени столкнуться с тем, что стартеры, находящиеся в них, часто выходят из строя, из-за чего лампа начинает мигать или не зажигается. Поэтому для обеспечения надежной работы необходимо закупать эти расходные материалы и лампы у надежных поставщиков, желательно, не китайского производства.

Сечение кабеля абонентского ответвления

Регламентированный порядок прокладки проводников по воздуху указан в правилах устройства электроустановок. Требования правил установлены для линий электропередач напряжением до 1000 В.

Расчёты сечения кабеля должны происходить исходя из режима работы: нормальный, аварийный или монтажный. Так как ответвление стандартное, то следует выбирать нормальный (номинальный) режим. ПУЭ предусмотрено минимально допустимое сечение провода:

  • Допускается применять провод из стандартного алюминиевого сплава (нетермообработанный) сечением не менее 25 мм².
  • При использовании проводника из соединения стали и алюминия (термообработанный), его сечение должно составлять также 25 мм².
  • Если прокладывают медный провод, то его сечение может быть 16 мм².

Вышеперечисленные показатели подходят при нормативной толщине стенки гололёда не более 10 мм. Если толщина достигает 15 мм и выше, то сечение алюминиевого и сталеалюминиевого кабеля остаётся неизменным, а медный проводник необходимо увеличить до 25 мм².

Информация представлена в главе 2.4 ПУЭ.

Электропроводка в гараже
