Строительные нормы и правила электроснабжения

Как спроектировать, смонтировать в жилых помещениях электроустановки, регулирует СНиП. Среди документов необходимо наличие теплоэнергетического паспорта, в который входят характеристики энергопотребления с указанием энергетической эффективности.

Требования к электропроводке.

Особые предписания предъявляются к электропроводке:

  • монтируется она по поверхности либо внутри строения;
  • осуществляется изолированными проводами либо кабелем с жилой из меди;
  • на проводах предусмотрены оболочки, препятствующие распространению горения.

Внимание Печи электрические обязательно оборудуются автоматической защитой. Виды применяемых электропроводок

Виды применяемых электропроводок.

Проводки бывают открытого и закрытого типов.

Открытые варианты прокладываются:

  • в коробах;
  • внутри плинтусов;
  • по строительным конструкциям;
  • на лотках.

Такая проводка практикуется при использовании сгораемых стройматериалов в сырых бытовых и чердачных помещениях, в подвалах (ПУЭ – 7.1.37).

При скрытом варианте провода прокладываются по стенам перед оштукатуриванием. Применяется такой способ, например, в саунах, ванных (ПУЭ – 7.1.40). Прокладываются такие проводки:

  • в любых по высоте перекрытиях;
  • в стенах;
  • в строительных пустотах.

Провод толщиной не меньше 1 см закрывается несгораемыми материалами со всех сторон (ПУЭ – 2.1.49).

Места ответвлений.

В них к изолированной проводке не могут прилагаться механические усилия. Запас длины проводов в зонах соединения со светильниками должен превышать 50 мм. Скрытые элементы заключаются в коробки.

К сведению

Если провода соединяются на стыке сухого и сырого помещений, все соединения монтируются со стороны сухого. На проходе сквозь стены незащищённые провода помещаются в полимерные трубы. Со стороны сухого помещения оконцовываются втулками, со стороны сырого – воронками.

Требования к вводящему кабелю.

Его характеристики:

  • четырёхжильный;
  • желательно медный;
  • толщина – 4 мм;
  • с толстым изоляционным слоем;
  • соответствует установленным сертификатам.

Проведение кабеля осуществляется в гофрированной трубе.

Способы прокладки электропроводки

Существуют два способа прокладки провода. Это открытым способом и скрытым. Открытый способ – это поверх штукатурки, а скрытый – внутри штукатурки.

Скрытый способ прокладки электропроводки

Этот способ более актуальный и в основном им только и пользуются, то есть речь о скрытой подводки провода к розеткам, выключателям, настенным светильникам (если они предусмотрены), квартирному щитку и распределительным коробкам. Для скрытой проводки провода существует разные виды монтажа, это – по полу, по стене и по потолку.

По полу прокладывается провод в специальной гофре, под заливку стяжки полов. Если уже есть заливка раствора, то делаются штробы, для гофры с проводом, с выходом на стену до распределительных коробок, далее до розеток и выключателей.

Если вы решили прокладывать электропроводку по стене, то штробы для провода делаются в верху, отступив от потолка 15 – 20 см. Повода при таком выборе монтажа можно прокладывать, как в гофре, так и без нее. Провода на люстры прокладываются внутри плит перекрытия сделав в них отверстия в нужных местах входа и выхода провода. (Плиты перекрытия имеют специальные отверстия по всей длине). Такой способ прокладки существует если не планируется монтаж фальшь-потолка.

Штробление по потолку производить можно в том случае, если это предусмотрено конструктивно. В других случаях штробление потолка категорически запрещено из-за разрушения межэтажного перекрытия.

Лучше такой способ прокладки не использовать. «Но я видел, что электропроводку проводят по потолку» – скажете вы. Да, проводят, но открытым способом и в гофре. Шроба в этом случае не нужна.

Спуски проводов на розетки, выключатели и распределительные коробки в таком случае делают под штукатуркой.

Открытый способ прокладки

Если сравнить скрытый и открытый способ прокладки, то открытый способ имеет ряд преимуществ перед скрытым, но недостатки то же имеются.

Преимущества:

  • Быстрота и легкость монтажа;
  • Отсутствие дополнительного оборудования для монтажа;
  • Минимум разрушений при монтаже.

Недостатки:

  • Не привлекательный вид;
  • Соблюдение норм пожарной и электрической безопасности при монтаже.

В квартирах, если вдруг не обойтись без открытой проводки, прокладывают провода в гофре (гофрированная труба электротехническая из самозатухающего ПВХ) или специальных пластиковых лотках ПВХ.

Гофра в продаже имеется разных наружных диаметров (16, 20, 25, 32, 40 и 50 мм). Продается в бухтах по 100 м.

Что касается лотков, они тоже разного размера. Крепятся с помощью дюбель-гвоздя диаметром 6, 8 мм.

Правила предоставления электроснабжения

Общие правила электроснабжения жилого дома регулируются Постановлением РФ № 354.Управляющая организация обеспечивает предоставление электроэнергии потребителю. Потребители должны её своевременно оплачивать.

Для предоставления электроснабжения осуществляются действия:

  1. Заключение договора с местной организации энергоснабжения.
  2. Разработка технических условий.
  3. Составление схемы электрификации дома с расчётом мощности предполагаемых для использования приборов. Это необходимого для определения кабельного сечения и расчёта оптимального запаса мощности.
  4. Установка и опломбирование прибора учёта, ВРУ.
  5. Установка кабеля.
  6. Подбор оборудования.
  7. Проверка соответствия и оформление акта ввода в РЭС.
  8. Получение документа: «Акт выполнения ТУ» и договора на обеспечение электричеством.

Внимание Самостоятельное подключение запрещено. Поставляющая компания предоставляет своих сотрудников

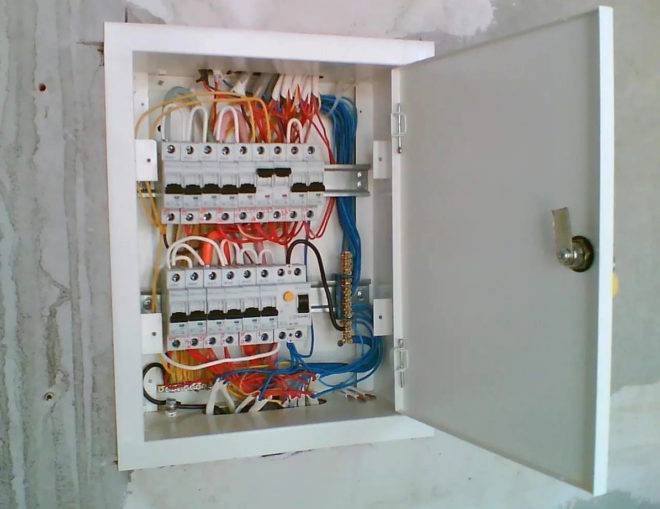

Распределительный щиток

Электроснабжение квартиры

Нормативно место, где можно устанавливать щиток, никак не нормируется. Единственное условие, он должен быть расположен не ближе 1 м от трубопроводов (имеются в виду любые трубы – газовые, водные, канализационные).

В каком помещении лучше монтировать щиток, тоже нигде не оговаривается. Многие предпочитают устанавливать его в каких-то подсобных помещениях, где будет удобно выполнять коммутацию, либо располагают у входа в дом. В любом случае постарайтесь придерживаться простых правил:

  1. Это помещение не должно быть пожароопасным (типа, котельной). Рядом с распределительным щитком запрещается хранить баллоны с газом и легковоспламеняющиеся вещества.
  2. Необходимо чтобы помещение, где расположен щиток было сухим, то есть нежелательно устанавливать его рядом с ванной комнатой.
  3. К щитку обязательно должен быть свободный доступ, не устраивайте склад из помещения, где он расположен.
Популярные статьи  почему индукционная плита отключается во время приготовления

Электроснабжение квартиры

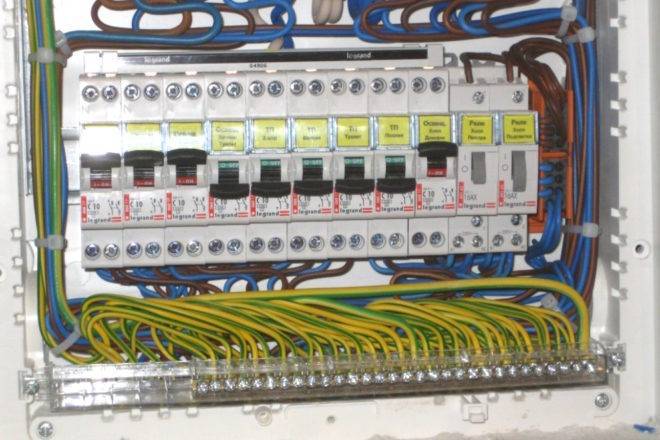

В самом щитке монтируются:

  • счётчик электроэнергии;
  • вводной автомат, он отвечает за электроснабжение всего дома;
  • несколько автоматов для подключения отходящих токоприёмников согласно их разбивки по группам;
  • устройство защитного отключения (УЗО), которое работает в паре с вводным автоматом.

Щиток может устанавливаться в специально проделанную под него нишу либо просто навешиваться на стенную поверхность.

Если дом огромный на несколько этажей с банями, саунами, гаражами, то одним щитком тут не обойтись. В таких случаях монтируется один вводной щиток и дополнительные на каждом этаже.

План внутренней электрической сети в частном доме

Прежде чем составлять схему, где будет указано месторасположение кабелей и проводов, необходимо составить детальный план размещения бытовой техники, приборов освещения и другого электрооборудования как в самом доме, так и на территории домовладения. Принципиальная схема электропроводки в частном доме разрабатывается основываясь именно на этих данных. Допустим, если в жилых комнатах достаточно нескольких розеток для подключения маломощной бытовой техники, то в кухню и ванную комнату необходимо заводить несколько отдельных линий для обеспечения электричеством мощных стиральных машин, микроволновых печей и так далее.

На основании этого плана разрабатывается принципиальная схема разводки электропроводки. Она считается основополагающим документом для проведения монтажных работ и закупки всех необходимых комплектующих и материалов. Схема дает возможность точно рассчитать длину необходимого кабеля и проводов, их сечение, количество разветкоробок, выключателей, розеток и других элементов электропроводки. Она не позволит запутаться при выполнении работ по монтажу и ошибиться в выборе комплектующих изделий по техническим характеристикам. Поэтапный план разработки схемы электропроводки в частном доме приведен ниже.

  1. На первом этапе необходимо определиться с типом электрической проводки. Существует всего два варианта: скрытая или наружная. Первый вид самый распространенный. В этом случае провода и кабели укладывают в специальные штробы, прорезанные в стенах, полах или потолке, после чего они замуровываются цементным раствором или другими строительными материалами. Наружная разводка, весьма популярная в далеком прошлом, сейчас используется в тех случаях, когда не рекомендуется прокладывать каналы в несущих конструкциях дома, а именно в деревянных строениях из бруса, оцилиндрованного бревна и так далее.
  2. Далее следует разделить всю электропроводку по группам потребления. Вся сеть делится на следующие линии: для освещения, питания розеток, силовую, уличную и для хозпостроек. Каждая из линий прорисовывается на отдельном листе с указанием размеров помещений, толщины перегородок и стен и так далее. В заключительной фазе этого этапа, по подготовленным данным, рисуется общий план электропроводки частного дома со всеми элементами сети. Производится расчет необходимого сечения кабелей, количества комплектующих и материалов, необходимых для монтажа электропроводки в целом.

Разрабатывая принципиальную схему электроразводки в частном доме, следует знать, что современные СНиП обязывают исполнителя планировать проводку раздельно по комнатам, с разделение линий розеток и осветительных приборов. Это связано с требованиями безопасной эксплуатации электрических сетей. К тому же по комнатное разделение внутренней проводки более удобно в эксплуатации. При проведении ремонтных работ нет необходимости обесточивать весь дом, достаточно отключить от сети одну комнату.Разделение внутренней сети электроснабжения на линии по мощности и группам потребления позволяет использовать электрооборудование и кабельную продукцию с соответствующими техническими характеристикам. Например, для линии освещения можно применять провод с сечением 1.5 мм² и автоматический выключатель на 16 А. Этого достаточно для нормального функционирования нескольких светильников. А вот для подключения розеток необходимо использовать кабель с сечением 25 мм², соответственно и автомат большей мощности на 25 А. Все это позволяет оптимизировать технические характеристики всей внутренней сети и сократить затраты на приобретение материалов и оборудования.

Все линии проводов и кабелей подходят к электрическому распределительному щиту. Для каждой из них устанавливается автоматический выключатель соответствующей мощности и если необходимо УЗО (устройство защитного отключения). Электрощит является неотъемлемой частью всей системы внутренней проводки и его необходимо включать в принципиальную схему электроразводки в частном доме, квартире или на даче. Для частного дома, возможно, потребуется включить в схему электропроводки стабилизатор напряжения, так как параметры электрического тока, очень часто бывают нестабильными.

МОЩНОСТИ ПОТРЕБЛЕНИЯ

Теперь, разобравшись с основными понятиями, рассмотрим для примера про ект электроснабжения небольшой однокомнатной квартиры. Подсчёты будем вести ориентировочно, что при таком небольшом масштабе вполне допустимо.

На первом этапе работы определимся с бытовой техникой, аппаратурой и осветительными приборами, которые предполагается использовать в жилище. Этот этап проекта, пожалуй, наиболее важный с точки зрения вашего участия в работе, поскольку ни один специалист не сможет спрогнозировать потребности хозяев дома лучше них самих. В результате мы сможем составить план (рис. 1).

На втором этапе работы следу ет разбить полученный перечень потребителей электроэнергии на группы. Это делают не только для удобства пользования и обслуживания, но и в целях равномерного распределения нагрузки на проводники. Максимальные действующие токи потребителей, включённых в одну группу, суммируют и на основе этого подбирают защитное устройство (автомат или УЗО), номинал которого обычно берут выше полученного значения на 20%.

С чего начинать?

Разработка электропроекта для квартир начинается с получения технических условий на подключение и с определения границ между зонами ответственности. Выдаёт эти два документа управляющая компания, на балансе которой находится распределительная сеть дома.

В технических условиях оговорены мероприятия, которые абонент должен выполнить перед подключением к сети, а также главный параметр — максимальная мощность потребления.

Популярные статьи  Как снять статическое электричество

Обратите внимание, что по современным нормам диапазон выделяемых мощностей на одну квартиру — от 4.5 до 15 кВт. Как это ни странно, но некоторые управляющие компании руководствуются нормами для зданий, построенных в 70-80 х годах прошлого века, и при получении ТУ надо контролировать этот параметр, поскольку он часто бывает необоснованно занижен

Более подробное описание приведено в СП 31-110-2003 (таблицы 6.1 и 6.2) где приведены расчетные нагрузки для многоквартирных жилых домов:

  • для квартир с плитами на природном газе — не менее 4,5 кВт;
  • для квартир с электрическими плитами мощностью 8,5 кВт — не менее 10 кВт;
  • в квартирах повышенной комфортности — не менее 14 кВт.

Далее, исходя из фактической мощности и архитектурного плана квартиры, производится разработка технического задания.

Электроснабжение квартиры
Распределение на группы в квартире с электроплитой

По сути, электротехническое ТЗ – это эскиз, на котором обозначены места, где будут расположены светильники, выключатели и все потребители электроэнергии, которые предполагается установить в квартире.

После того, как ТЗ составлено, все три исходных документа передаются проектировщикам, которые выполняют расчет технических параметров и разработку сопутствующих схем.

Рекомендации по разработке технического задания

Как уже было сказано выше, разработка ТЗ для электрификации для 1-2 х и 3 комнатной квартиры — достаточно сложная операция, требующая понимания некоторых базовых зависимостей и норм.

Электроснабжение квартирыУсловные обозначения

Разработка производится на базе плана квартиры и с учётом дизайн проекта (если он есть)

Обратите внимание на важный момент – если дизайн проекта нет, то его надо сделать, хотя бы в эскизном виде. Это необходимо для определения точек размещения основных потребителей электроэнергии

При составлении плана ТЗ следует использовать условные обозначения, рекомендованные в ГОСТ 21.614-88 (образец на рисунке слева). Использование стандартных условных обозначений на эскизе нужно для того, чтобы задание было понятно инженерам, которые будут выполнять проектирование.

Сначала на схему наносятся положения светильников и направления открывания дверей.

Далее определяются точки монтажа выключателей.

Важно учитывать, что выключатели следует располагать так, чтобы они был легкодоступны сразу после входа в комнату (то есть, не были заблокированы открывающейся дверью). Отметим, что приведенное правило не относится к ванным комнатам – в этих случаях выключатели располагают вне помещения

Отметим, что приведенное правило не относится к ванным комнатам – в этих случаях выключатели располагают вне помещения.

Аналогичным образом отмечают положение розеток.

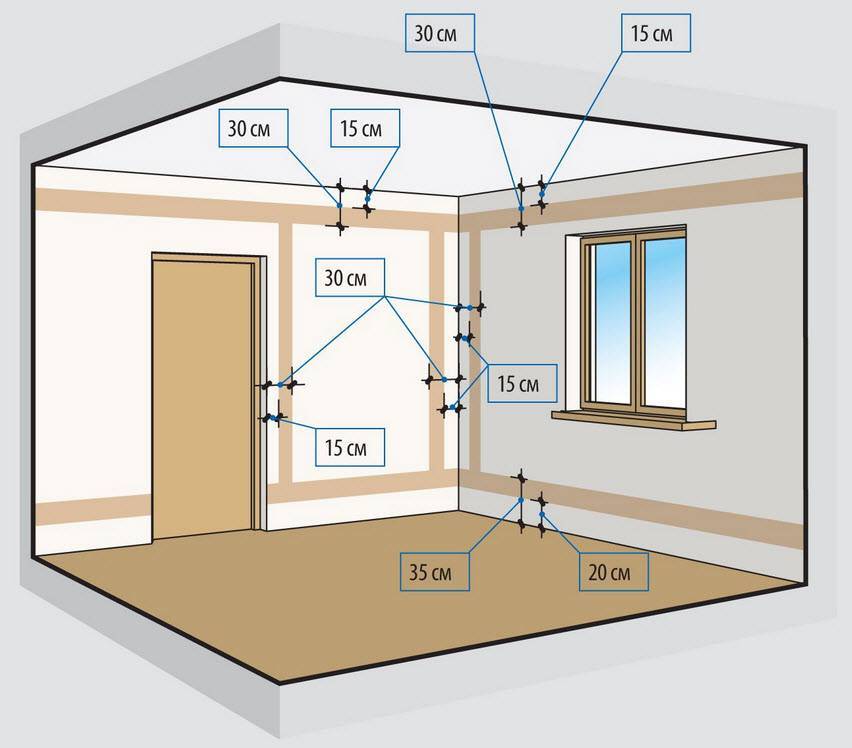

Электроснабжение квартирыОсновные требования к положению электропроводки

После того, как основные точки «раздачи» электроэнергии определены, необходимо определить места расположения распределительных коробок.

Следующий этап – составление схемы подключений – наиболее ответственный, поскольку при его выполнении необходимо учитывать следующие обязательные условия:

  • если здание монолитное — категорически запрещено нарушать целостность несущих конструкций;
  • планирование штроб под провода следует выполнить только по ортогональным направлениям;
  • не рекомендуется располагать линию укладки провода над окнами, поскольку в этом случае вероятен пробой кабеля при установке фурнитуры под шторы или гардины;
  • подключение розеток рекомендуется выполнять непосредственно от распределительных коробок (не шлейф, чтобы не снижать пропускную способность последней розетки).

При нанесении на планировку линий подключения каждый провод прорисовывается отдельно.

В некоторых случаях можно уменьшить объём работ по штроблению стен, запланировав укладку провода внутри плит перекрытия или в гофротрубах над подвесным потолком.

Завершается разработка эскиза ТЗ соединением распределительных коробок с входным щитком.

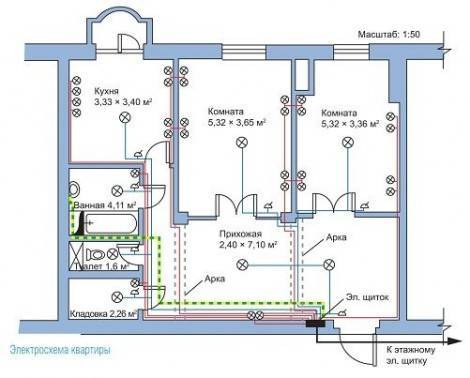

В результате должна получиться схема следующего вида:

Электроснабжение квартирыЭскиз для технического задания

Для чего нужна схема разводки?

Получается, что устройство современной разводки электрики в квартире – это настоящее искусство, справиться с которым под силу только профессиональному электрику.

Если вы не хотите постоянно менять отделку стен, чтобы маскировать то тут, то там появляющиеся кабеля, рекомендуем перед ремонтом квартиры или строительством дома составить чертеж с обозначением всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощита с УЗО, осветительных приборов.

Образец схемы, которую может набросать собственник жилья

Внимание уделено обозначению мест расположения всех электроточек, начиная от электрощита и заканчивая розетками. Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире

Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт.

Что обязательно нужно учесть при составлении схемы, чертежа, плана работ, необходимого для грамотной прокладки электропроводки?

Рассмотрим электросеть с точки зрения составляющих частей:

  • Автоматические аппараты защиты, установленные в электрическом щите. От их качества и грамотной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
  • Кабеля, провода с правильно подобранным сечением и хорошей изоляцией.
  • Розетки и выключатели с качественными контактами, безопасными корпусами.

В частных домах обязательный элемент – вводный автомат и силовой кабель от него к щиту. С помощью автоматического выключателя регулируют потребляемую мощность и при необходимости отключают всю электроэнергию дома.

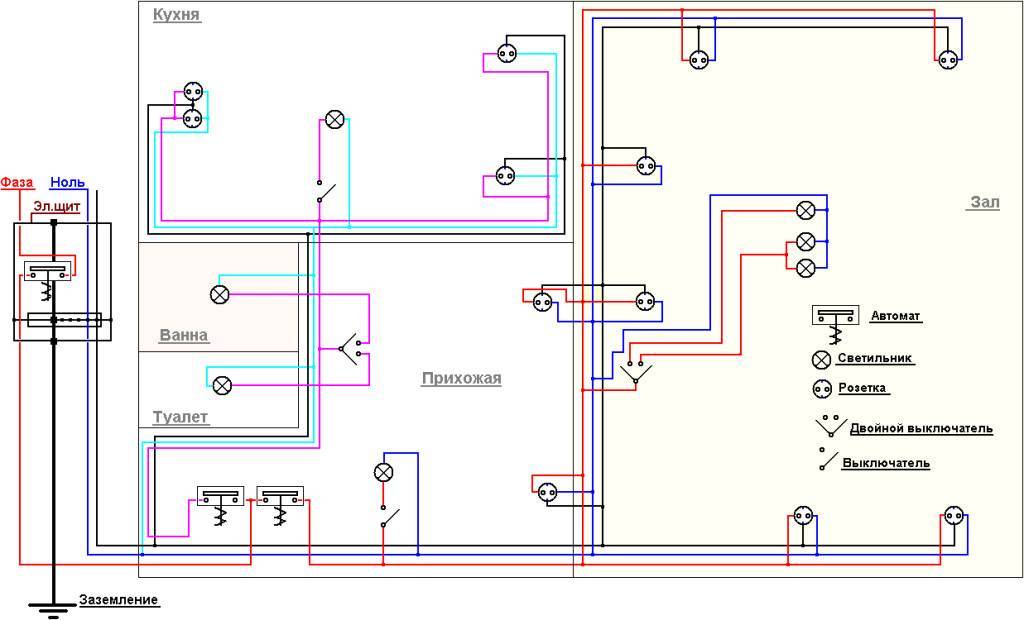

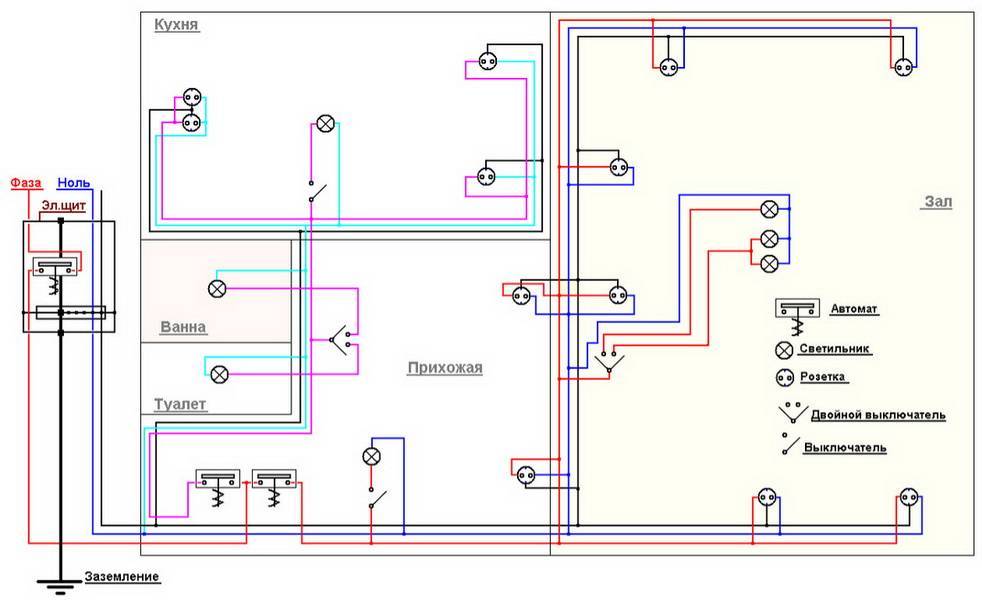

Примерная схема электропроводки в частном доме

Главное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии. Электросчетчик обычно устанавливается на входе, срезу после вводного автомата

Вариант #1 — разводка типа «звезда»

«Звезда» удобна для прокладки электропроводки в квартирах студиях или однокомнатных квартирах. Ее особенность заключается в том, что к каждой электроточке проводится отдельная кабельная линия, замыкающаяся на центральный электрощит.

Минус такой разводки – большие затраты на длину используемого электрокабеля и установка электрощита большого размера. Плюсом считается возможность контролировать работу каждого элемента домашней электросети.

При такой схеме электропроводки в случае неисправности работы одной из электроточек нет необходимости проверять полностью всю домашнюю электросеть

Вариант #2 — разводка типа «шлейф»

«Шлейф» похож по принципу на предшествующую схему, но при этом на одну линию электропровода могут замыкаться несколько выходящих электроточек. Такой формат разводки будет более экономным и может использоваться в квартирах с любым количеством комнат.

Популярные статьи  светодиодные светильники для гаража

Также такой тип разводки дает возможность быстрее находить неисправности в случае отказа работы одной из электроточек, так как они разбиты и заведены каждая на свою линию. Но, стоит понимать, что нагрузка на автомат будет увеличиваться в зависимости от количества заведенных на одну линию электроточек.

Шлейфовый метод разводки считался основным при строительстве в 20 веке. Он экономил длину электрокабеля, при этом сохраняя возможность проверки определенного направления в случае неисправной работы одной из электроточек

Вариант #3 — распределительные коробки

Использование распредкоробок – наиболее современный метод прокладки электропроводки в квартире. Принцип заключается в проведении от основного электрощита мощных жил электропроводки к каждой из комнат, где в распредкоробке происходит перераспределение линий электропроводки по точкам.

Для создания оптимальной электросети внутри квартиры стоит использовать одновременно все типы разводок. Так, например, выводы для электротехники большой мощности и электроплиты лучше выполнить в варианте «звезда», электроприборы в коридоре обеспечить подачей сети через разводку типа “шлейф”, а свет, выключатели и розетки в жилых комнатах можно выполнить используя распределительные коробки.

Основные правила хорошего плана

  1. Все розетки должны располагаться на высоте 30 см от чистого пола.
  2. Выключатели должны располагаться не ниже чем 90 см от пола.
  3. Розетки над рабочей поверхностью в кухне располагаются на высоте 80–100 см от пола.
  4. На рабочей поверхности необходимо минимум 4–5 розеток для подключения бытовой техники (комбайны, миксеры, блендеры и так далее).
  5. На кухне необходимо дополнительно предусмотреть розетки под вытяжку, холодильник, стиральную машинку, газовую или электроплиту, вытяжку, теплый пол (при наличии).
  6. В ванной комнате возле зеркала рекомендуется устанавливать 2–3 розетки герметичного исполнения для подключения фена, электрической бритвы, эпилятора и так далее.
  7. Также в ванной комнате необходимо предусмотреть розетки для подключения бойлера, теплого пола, стиральной машинки, фильтров для очистки воды.
  8. В местах где будет установлен телевизор (гостиная, спальня, детская и так далее) рекомендуется монтировать 4–5 розеток, 2–3 из которых будут снабжать оборудование (телевизор, тюнер, игровые приставки и так далее) 1 будет служить для подключения кабеля «Интернет» и еще 1-а для подключения антенного кабеля.
  9. Розетки в спальной комнате необходимо располагать по 2 штуки с каждой стороны кровати для удобства подключения зарядки мобильного телевизора или лампы на тумбочке.
  10. Также в спальнях рекомендуется монтировать с каждой стороны кровати бра с выключателем возле розетки для создания удобств при чтении книг.
  11. Выключатели лучше располагать с правой стороны от двери если Вы правша и с левой — если левша.

И так с планом расстановки розеток и выключателей разорались. Что же делать дальше? Дальше нам необходимо выбрать тип защиты.

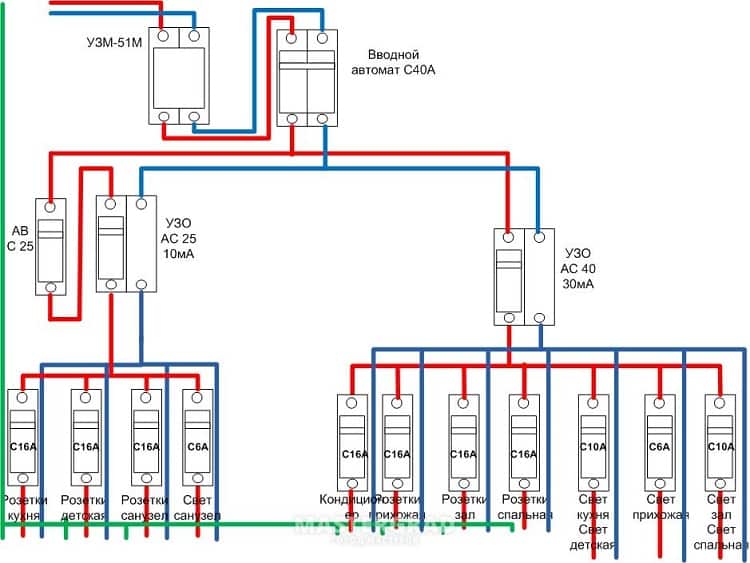

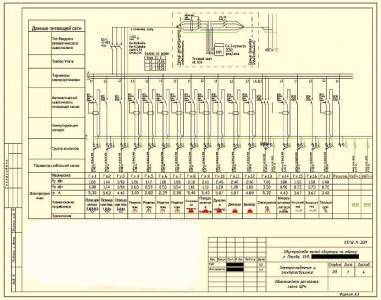

Составление электрической принципиальной схемы

В схеме обязательно отображаются все группы электрических нагрузок, имеющиеся в квартире, с указанием мощности каждой из них. Кроме того, проектирование электроснабжения квартиры должно выполняться с учетом максимальных расчетных токов, типов и марок проводов и кабелей. Обязательно учитывается сечение жил и общая длина кабельных линий.

Электроснабжение квартиры

Все автоматические выключатели и другие защитные устройства, отображаемые на схеме, указываются с их маркировкой, облегчающей выбор при последующей покупке. Значение их номинального тока не должно быть выше токовой нагрузки, допустимой для кабелей домашней цепи.

Проект электроснабжения квартиры должен содержать расчетные данные, характеризующие электрический ввод, с указанием установочной и расчетной мощности, расчетной силы тока и других параметров. Квартирный щит отображается отдельно, с помощью однолинейной расчетной схемы. Это очень ответственная работа, поскольку от электрического щита зависит все электроснабжение квартиры, дальнейшая безопасная и надежная эксплуатация сети. Выполнение данной схемы рекомендуется поручить квалифицированным специалистам нашей проектной организации.

Электроснабжение квартиры

Кроме того, специалисты потребуются для правильного оформления в окончательном варианте чертежа проекта электроснабжения квартиры. Все элементы, определенные заранее, наносятся на общий чертеж квартиры, сделанный в соответствии с планом БТИ.

Монтаж и проверка

Приступать к электромонтажным работам можно только после получения согласования.

Основным документом, на котором содержатся все данные, необходимые монтажнику, является однолинейная схема.

Электроснабжение квартирыПрокладка электропроводки производится в точном соответствии с данными, указанными в проекте. Рекомендуем контролировать соответствие типов проводов, поскольку на практике неопытные монтажники иногда заменяют указанный в проекте тип провода на аналог, взятый по собственному усмотрению.

Здесь отметим ещё одно преимущество профессиональной разработки проекта электрики – в нём будут использованы материалы, доступные на отечественном рынке электрооборудования, с полным соответствием расчётным показателям.

После завершения монтажа (даже в том случае, если монтаж проводила лицензированная организация), необходимо провести электротехнические испытания. Цель этой проверки – подтвердить правильность проектирования и сборки, а также доказать безопасность новой электропроводки.

Подобные испытания должны производиться только аккредитованной в Ростехнадзоре лабораторией, а результаты, оформленные в виде протоколов, подшиваются в проект вместе с актом на допуск к эксплуатации.

Компания «Мега.ру» обладает большим опытом в области проектирования сетей электропитания для жилых, производственных и торговых помещений. При выполнении заказов гарантируется полное соответствие требованиям ЕСКД и ГОСТ, регулирующих данную категорию технической документации.

Разработка электропроекта может быть выполнена как с выездом специалиста на объект (в Москве и Московской области), так и дистанционно, из любого населённого пункта РФ.

Уточнить условия сотрудничества, можно видами связи, опубликованными в разделе «Контакты».
