Герконовое реле: принцип действия

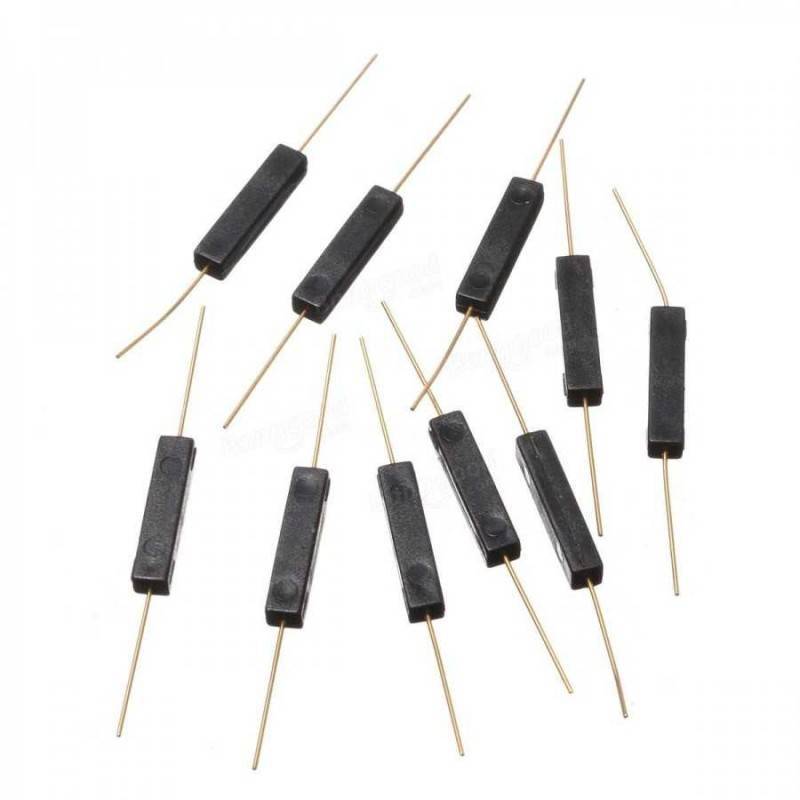

Герконовые датчики

Герконовые датчики Герконовые датчики распространены в качестве датчиков открывания дверей и окон, для защиты от постороннего проникновения на объекты, в охранных системах.

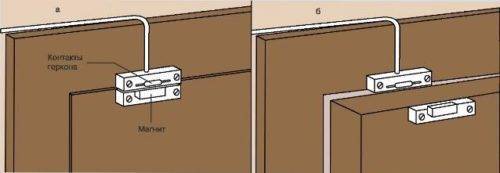

Эти магнитоконтактные датчики устанавливаются на двери, на ворота, на окна и на любые другие массивные конструкции и предметы, которые требуется защитить от нежелательного открывания, перемещения, или разрушения.

Геркон (герметичный контакт) является основным элементом такого датчика, и делает его надежным, безопасным, и долговечным, при невысокой стоимости, компонентом охранных систем.

По принципу работы герконовый датчик достаточно прост. Он состоит из двух частей: задающей и исполнительной. В качестве задающей части используется постоянный магнит, а в качестве исполнительной – герконовый элемент. Как правило, эти части очень похожи внешне, у них одинаковые корпуса. Часть содержащая магнит размещается обычно на подвижной конструкции, например на двери, а сам датчик, например, на дверном косяке.

Когда дверь закрыта, элементы находятся рядом друг с другом, и магнит, действуя на контакты геркона, удерживает их в замкнутом состоянии, в этом положении типичный режим охраны соблюден. Если дверь в таком режиме открыть, то магнит уже не будет удерживать контакты геркона замкнутыми, и возникнет сигнал тревоги. В технической документации на датчик указано, каким должно быть расстояние между двумя компонентами датчика, чтобы он надежно работал.

Геркон (герметичный контакт) является основным элементом такого датчика, и делает его надежным, безопасным, и долговечным, при невысокой стоимости, компонентом охранных систем

Встречаются разные типы датчиков для разных условий:

  • Для поверхностного монтажа на магнитопассивных конструкциях.
  • Для поверхностного монтажа на стальных конструкциях.
  • Для скрытого монтажа на магнитопассивных конструкциях.
  • Для скрытого монтажа на стальных конструкциях.

Различия здесь вполне оправданы, поскольку массивная стальная дверь, например, требует установки более мощного магнита, так как часть магнитного поля забирает на себя сталь, к тому же монтажные зазоры при установке должны быть увеличены, это связано с особенностями монтажа самой такой двери.

В то же время, монтаж на деревянную или ПВХ дверь или на окно не требует особых условностей, и датчик для них достаточно прост, он может быть прикручен шурупами или просто приклеен.

Скрытый монтаж, в свою очередь, позволяет вписать оборудование в интерьер, элементы такого датчика вставляются в отверстия, и надежно удерживаются там крепежными защелками для фиксации. Как видно, датчики для скрытого монтажа выглядят иначе, чем датчики для наружного монтажа.

Для защиты от незаконного проникновения посредством попытки обмана датчика внешним магнитом, при установке датчика следует пользоваться простыми защитными мерами, главных из которых две.

Первая заключается в размещении двух датчиков так, чтобы магнитные поля их магнитов были направлены встречно, а сами датчики располагались бы на небольшом расстоянии друг от друга. Тогда злоумышленник, пытаясь обмануть датчик, своим магнитом вызовет размыкание одного из герконов, и тем самым включит сигнал тревоги.

Второй способ – разместить стальную пластину толщиной от 0,5 мм между частью датчика содержащей геркон и предполагаемым местом воздействия внешним магнитом, тогда пластина послужит магнитным экраном. Размер пластины должен быть 60 на 20 мм для открытых датчиков, и 20 на 30 мм – для скрытых. Пластина должна быть расположена на расстоянии не менее 15 мм до геркона.

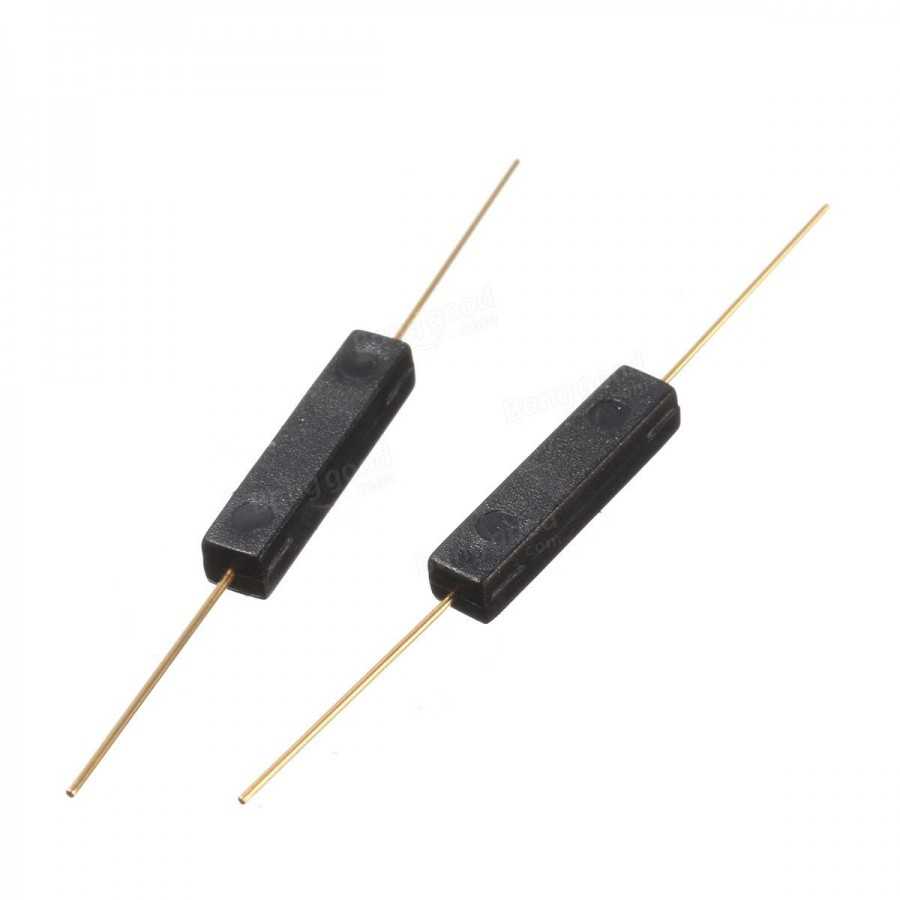

Принцип действия геркон ового реле

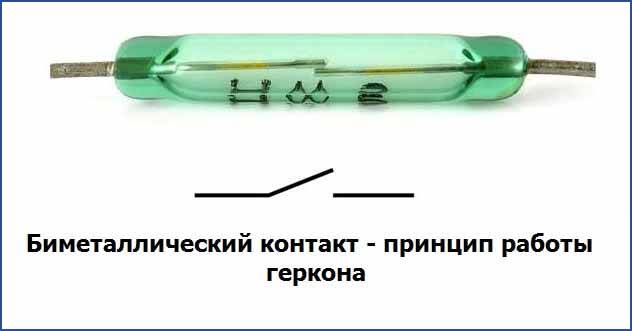

В работе нормально замкнутого геркон а используется принцип взаимодействия сил, возникающих между магнитными телами. В электромагнитном поле появляются и передаются импульсы, начинают двигаться электроны, вызывающие перемещение и деформацию токопроводящих контактов.

Изменение положения и состояния магнитного концевика в конкретном устройстве или в цепи, приводит к размыканию контактов. Дальнейшей изменение их положения происходит под действием других подвижных элементов — кнопок, концевых пружин, дисков и т.д. Таким образом, происходит поочередное включение и выключение контактов.

Данный принцип работы стал основой функционирования промежуточного геркон ового реле, действующего на замыкание. Его конструкция состоит из двух сердечников и герметичного прочного стеклянного баллона, наполненного газом или газовой смесью. Сам баллон находится под постоянным действием электрического тока. Газы препятствуют окислению металлических сердечников.

При подключении к такому геркон у постоянного тока, происходит образование мощного вокруг сердечников. Наличие специальных зазоров значительно облегчает прохождение этого поля между частями реле. Далее наступает возникновение автономного магнитного потока, движущегося в заданном направлении. Соединение сердечников значительно ускоряется за счет их покрытия драгоценными металлами с более низким сопротивлением, чем у обычного материала.

Постоянный магнитный поток обеспечивается особенностями конструкции геркон ового реле. Однородность и целостность деталей создается за счет литья и штамповки, а для соединения их между собой используются сварочные процессы. Поэтому катушка реле намагничивается в минимальной степени. По такой схеме работает геркон овое реле, принцип действия которого достаточно простой. В случае прекращения подачи постоянного тока, произойдет размыкание контактов, а магнитный поток исчезнет.

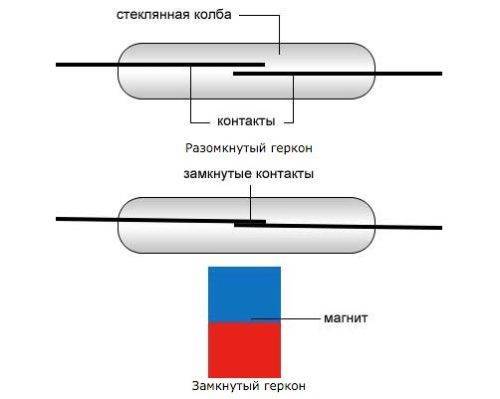

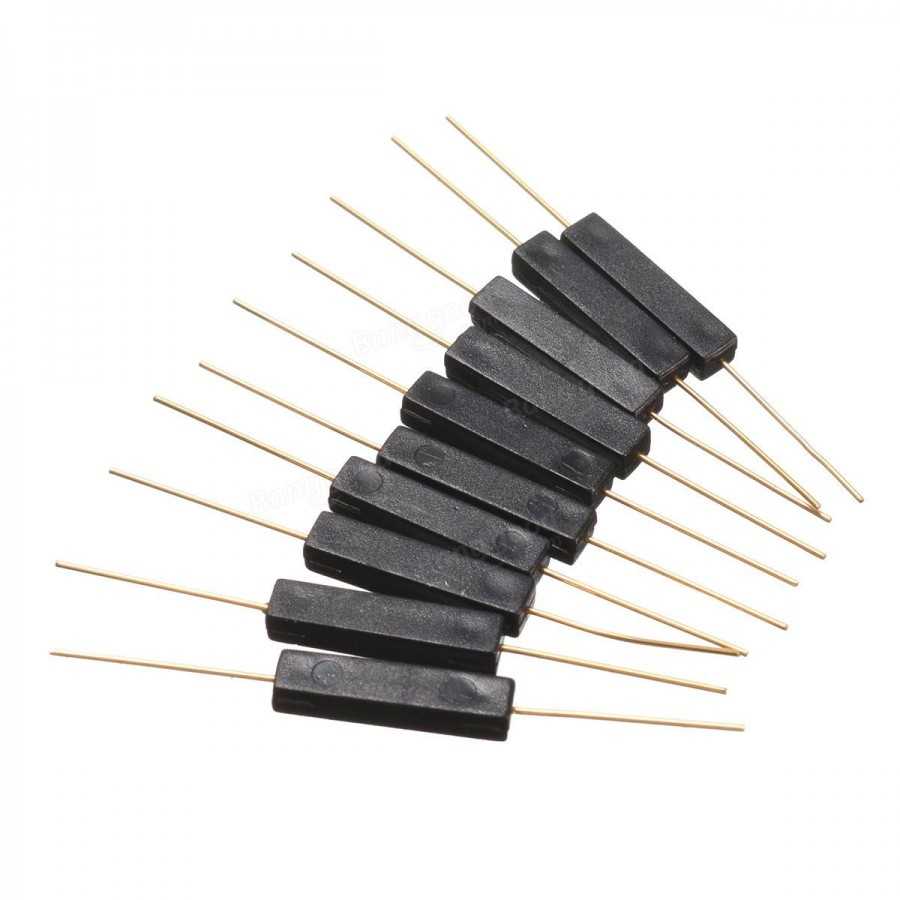

Принцип работы этого коммуникационного устройства, название которого расшифровывается как «герметичный контакт», можно объяснить следующим образом. Геркон – миниатюрная цилиндрическая стеклянная колбочка, в противоположные концы которой впаяны два контакта, обладающие ферромагнитными свойствами: подвижный и неподвижный. Колба либо вакуумирована, либо наполнена инертным газом, дабы продлить срок их службы.

Если поднести к ней магнит, то подвижный контакт соприкоснется с неподвижным и цепь замкнется. При этом вы услышите характерный щелчок. Если магнит убрать — контактны вновь разомкнутся. Вместо постоянного магнита можно использовать и соленоид. Так работает нормально разомкнутый или замыкающий геркон — одна из самых популярных его разновидностей.

Примеры практического применения в быту

Как и было обещано в начале статьи, приводим пару полезных схем, в которых используются герконы. Начнем с универсального управления освещением в прихожей. Принцип работы заключается в следующем: при открытии входной двери автоматически включается свет, и спустя несколько минут выключается. При достаточном уровне освещения, свет в прихожей не включается.

Схема управления освещением прихожей

Обозначения:

  • Резисторы: R1 – 68 кОм, R2 – 33 кОм, R3 – 470 кОм, R4 – 10 кОм, R5 – 27 кОм.
  • Конденсаторы: С1 – 0,1 мкФ, С2 – 100 мкФ х 25 В, С3 – 470 мкФ х 25 В.
  • Стабилитрон и диоды: VD1 – КС212Ж, VD2 и VD3 – КД522 (1N4148), VD4 – КД209 (1N4004).
  • Транзисторы: VT1 и VT2 – ÌRF840.
  • SG1 – любой обычный герконовый датчик, например, 59145-030.
  • FR1 – фоторезистор, подойдет любого типа с сопротивлением на свету не ниже 8 кОм, в темноте – 120-180 кОм.
  • Триггер D1 – К561ТМ2 (СD4013).

Настройка схемы сводится к подбору сопротивления R1, для выбора оптимального времени задержки отключения освещения.

Теперь рассмотрим схему простой домашней сигнализации, где в также используется типовой герконовый датчик для двери.

Простая домашняя сигнализация

Обозначения:

  • Резисторы: R1, R2 и R3 – 100 кОм, R4 – 33 кОм, R5 – 100 кОм, R6 – 1 кОм.
  • Конденсаторы: С1 – 100 мкФ х 16 В, С2 – 50 мкФ х 16 В, С3 0,068 мкФ.
  • Диоды и светодиод: VD1 и VD2 – КД522 (1Т4148), HL1 — АЛ307Б.
  • Транзисторы: VT1 – КТ829, VT2 – К361.
  • Микросхема: К561ЛА7.
  • S1 – герконовый датчик 59145-030.
Популярные статьи  Газовые электростанции

В качестве сирены используется звуковой оповещатель АС-10.

Питание схемы осуществляется от аккумулятора 12 В, емкостью 4 А*ч.

Особенности управления контактами геркона

Можно выделить два способа управления, каждый из которых имеет свои конструктивные особенности:

Управления по средствам магнитного поля от постоянного магнита.

Геркон устанавливается неподвижно, магнит перемещается в пространстве относительно геркона, при приближении на расстояние когда сила магнитного поля достаточная для переключения контактов происходит срабатывание. Аналогично при удалении магнита от геркона, поле ослабеет, и контакты геркона возвращаются в исходное состояние.

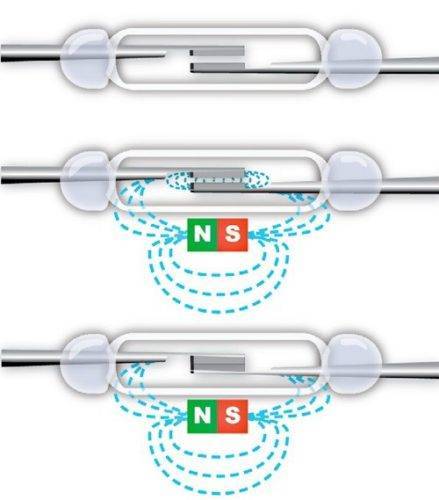

Герконовое реле: принцип действияЛинии силового поля воздействующие на герконовые контакты

Классическим примером такого варианта является применение геркона в системах охранной сигнализации, когда геркон устанавливается на дверную коробку, а магнит на двери, можно наоборот.

Герконовое реле: принцип действияПример монтажа герконовых датчиков на двериА – контакты находятся в разомкнутом состоянии;Б – контакты замыкаются сигнализация срабатывает:Герконовое реле: принцип действияСкрытые герконовые датчики в профиле металлических дверей

В зависимости от условий эксплуатации и функционального назначения, конструктивные решения могут быть разные:

  • Магнит может вращаться вокруг оси, меняя полярности тем самым переключать контакты геркона.
  • Между герконом и магнитом может перемещаться экранирующая магнитная шторка, для шунтирования поля;
  • Подвижным может быть любой элемент, несколько, элементов или все, шторка, магнит и геркон, все определяют условия конкретного объекта.

Принцип работы

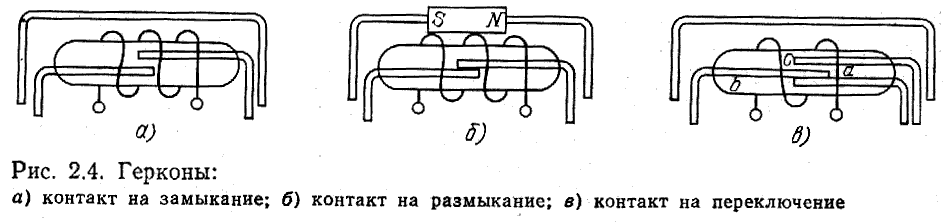

Переключающий геркон с контактами замыкания укомплектован двумя сердечниками, которые отличаются повышенной магнитной проницаемостью. Эти два элемента расположены в герметичном стеклянном баллоне, который заполнен инертным газом либо газовой смесью. В самой колбе присутствует давление мощностью 50 кПа. Особая инертная среда не позволяет контактам окисляться.

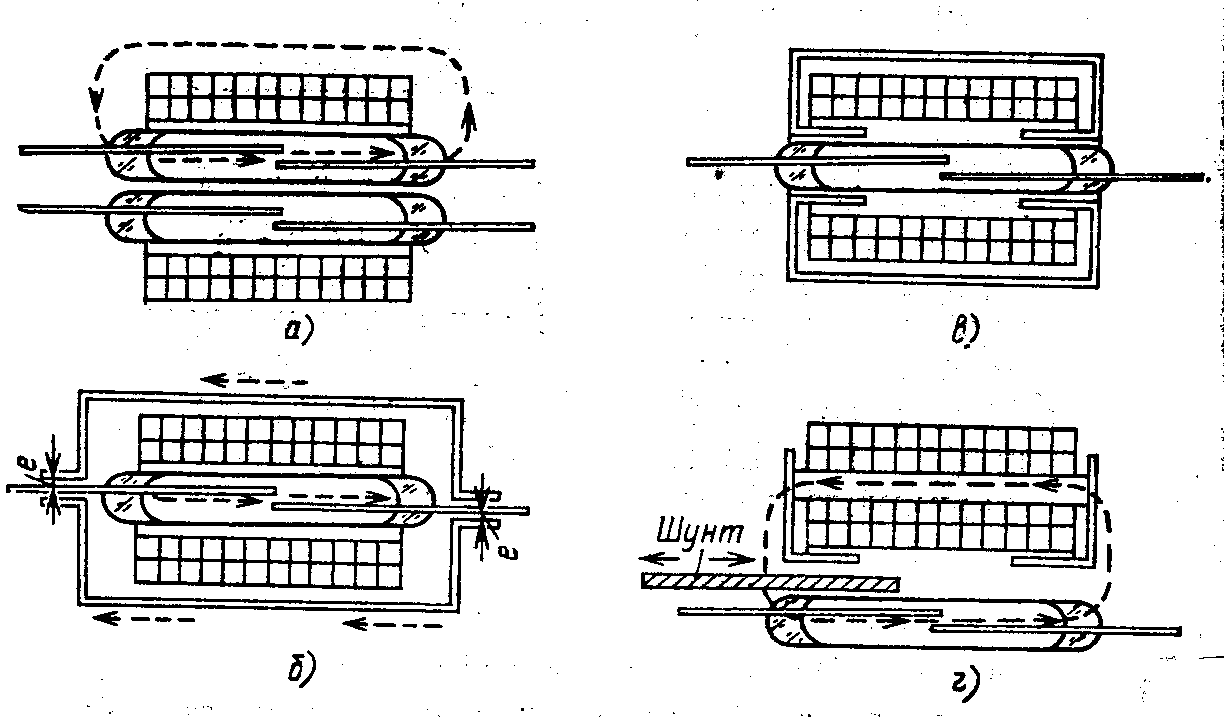

Баллон геркона помещается во внутренний отсек управляющей обмотки, которая подключена к источнику постоянного тока. В момент включения питания на ответственном реле формируется необходимое магнитное поле, которое проходит по сердечникам контактов, а затем по зазору и замыкается на управляющей катушке. Рабочий поток энергии создаёт тяговую силу, которая соединяет контакты между собой.

Герконовое реле: принцип действия

Дополнительное покрытие контактов серебром, золотом, палладием или же радием помогает снизить сопротивление контактов. После включения питания в катушке электромагнита исчезает усилие, а сами пружины работают по принципу размыкания. Стоит отметить, что в герконовом реле полностью отсутствуют поверхности, где детали были бы подвержены трению между собой. Сами контакты отличаются разнообразием функций, так как они могут выполнять всю работу проводника, магнитопровода и пружин.

Повышение плотности тока помогает уменьшить габариты катушки магнита в несколько раз. Провод в эмали активно используют для намотки. Все узлы геркона проходят через штамповку, а соединения выполняются сваркой или же пайкой. В этих агрегатах активно используются магнитные экраны, которые помогают снизить зоны состояния включения.

Слаженная работа реле обусловлена тем, что все пружины устанавливаются без дополнительного натяга, за счёт чего устройство готово к работе сразу после запуска. Вместо привычных электромагнитов могут применяться постоянные магниты, из-за чего герконы называют поляризованными. Для нажатия контактов реле требуется некое усилие, которое обусловлено наличием магнитной катушки. Такой эффект нельзя встретить в обычных электромагнитных агрегатах, где вся сила зависит от пружины.

Герконовое реле: принцип действия

Принцип действия герконового реле на размыкание отличается тем, что система реле под воздействием электромагнита намагничивает сердечники, которые поэтапно отталкиваются между собой и размыкают цепь. Те модели, которые относятся к замкнутому типу, оснащены тремя контактами, один из них покрыт металлом, а остальные — ферромагнитным составом.

Принцип работы герконов

Работа основана на использовании магнитных сил поля возникающих между ферромагнитными элементами в герконе. Эти силы могут деформировать и перемещать, феритовые пластины контактов, при этом они замыкаются или размыкаются. Магнитное поле для намагничивания ферромагнитных контактов в зоне размещения прибора создается двумя способами:

Катушкой наматываемой на корпус, на которую подается постоянный ток;

Герконовое реле: принцип действия

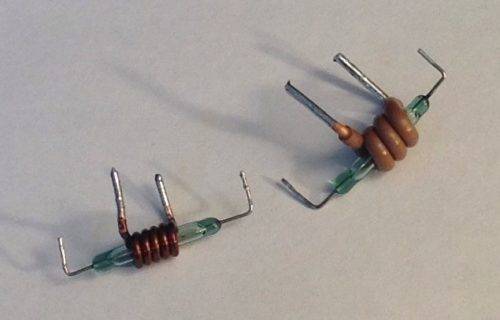

Катушка, намотанная на стеклянную колбу геркона

Герконовое реле: принцип действия

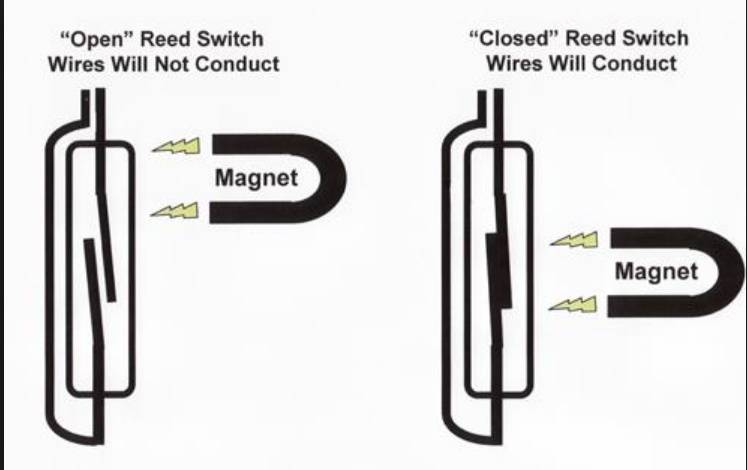

В левой части картинки постоянный магнит удаляется, и контакты геркона занимают исходное положение.

Герконовое реле: принцип действия
В правой части магнит подносится к геркону, магнитное поле переключает контакты.Простейшая конструкция геркона

Недостатки

В некоторых случаях магнитное управление может играть отрицательную роль, ведь система становится чувствительна к паразитным магнитным явлениям. В таких случаях устройство приходится экранировать.

Герконовое реле: принцип действия

Другая положительная сторона — герметичность, оборачивается недостатком в виде хрупкости колбы. Герконы неустойчивы к сильным вибрациям.

Герконовое реле: принцип действия

Герконовое реле: принцип действия

Коммутация имеет конечную скорость, что довольно критично для быстродействующих устройств.

Порой встречается залипание контактов. Этому есть два объяснения: деформация контактов при пропускании через них постоянного тока, приводящая к тому, что они цепляются друг за друга (один разрушается — другой восстанавливается), и их взаимное притирание.

Герконовое реле: принцип действия

Конструкция извещателя

Извещатели магнитоконтактные могут иметь три типа контактов, а именно переключающийся, нормально замкнутый, а также нормально разомкнутый. Герконы подразделяются на смоченные и сухие. Смачивание осуществляется с помощью ртути, это дает возможность устранить дребезжащий звук, а если изделия сухие, то они располагаются в газовой среде, при этом таким газом в стандартном случае является азот. У части герконов внутри колбы вакуум, это делается с целью увеличить показатели коммутируемого напряжения.

Датчик включает два составных элемента, в первом располагается постоянный магнит, который в некоторых случаях может быть также электромагнитом, в то же время внутри второго находится геркон, оснащенный выводами контактов. Если датчик имеет охранное назначение, то электромагнит внутри него не применяется. Контактная система по своей конструкции является баллоном из стекла, внутри которого находятся две пружины с перекрывающимися концами, среда вокруг них — инертный газ. Количества пластин будет равно трем, если речь идет о перекидном герконе. Дистанция от одной контактной площадки до другой держится в пределах от трехсот до пятисот микрон. Смыкание контактов происходит под воздействием магнитного поля. Пружина обладает настолько небольшим изгибом, что ее ослабления не наблюдается, из-за этого количество ее переключений может достигать десять миллиардов. Инертный газ уберегает контакты от воздействия искр и коррозии.

Датчики подразделяются на врезные и накладные. Экраны, которые являются магнитно непроницаемыми, служат для защиты от нарушителей. Такие экраны требуются, чтобы на геркон не оказал влияние магнит, располагающийся извне.

Герконовое реле: принцип действия

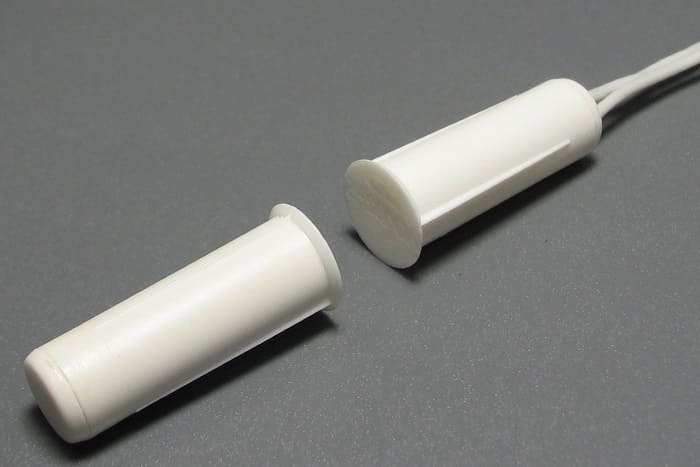

Врезной геркон для установки в деревянный проем

Устройства для окон и дверей могут относиться к магнито пассивным либо к магнитоактивным. Датчики подразделяются на два типа по пригодности к установке на тех или иных окнах и дверях. Первый тип обладает магнитами меньшей силы и сравнительно невелик по размерам. Устройства такого типа устанавливают на объектах, выполненных из алюминия или дерева либо же иных материалов, лишенных магнитных свойств. Устройства второго типа существенно крупнее, и у них мощные магниты, они рассчитаны на двери из металлов с магнитными свойствами. Внутри системы беспроводного типа применяются исключительно адресные извещатели магнитоконтактные, оснащенные радиомодулем.

Блок с магнитом, который служит задающим элементом датчика, находится внутри подвижной части объекта, который отслеживается (к примеру, в самой двери), а исполнительный модуль располагается внутри неподвижной части конструкции, к примеру, внутри дверного косяка. Чтобы устройство работало стандартным образом, требуется, чтобы его компоненты находились друг напротив друга.

Герконовое реле: принцип действия

Как появились герконы

В любой электроаппаратуре можно встретить коммутационные устройства или по-простому – контакты. С целью сделать такие соединения более надежными и долговечными были созданы магнитоуправляемые герметизированные контакты. Эти маленькие устройства получили название «герконы», собранное из сокращений двух слов – «герметизированный» и «контакт».

Популярные статьи  Принцип работы солнечной батареи

Первый магнитоуправляемый контакт появился еще в 1922 году. Его автором стал петербуржский профессор Валентин Коваленков. По сути, контакт Коваленкова работал как геркон, только без герметизирующей оболочки. «Облачить» магнитоуправляемый контакт в герметичную оболочку было предложено в 1936 году. Независимо друг от друга это догадались сделать профессор Ленинградского электротехнического университета С. К. Улитовский и инженер американской компании Bell Telephone Уолтер Эллвуд. По тем временам изобретение оказалось невостребованным, кроме того, производство казалось слишком сложным технически. В середине прошлого века во время массовой телефонизации стало ясно – без герконов не обойтись.

Герконовое реле: принцип действия

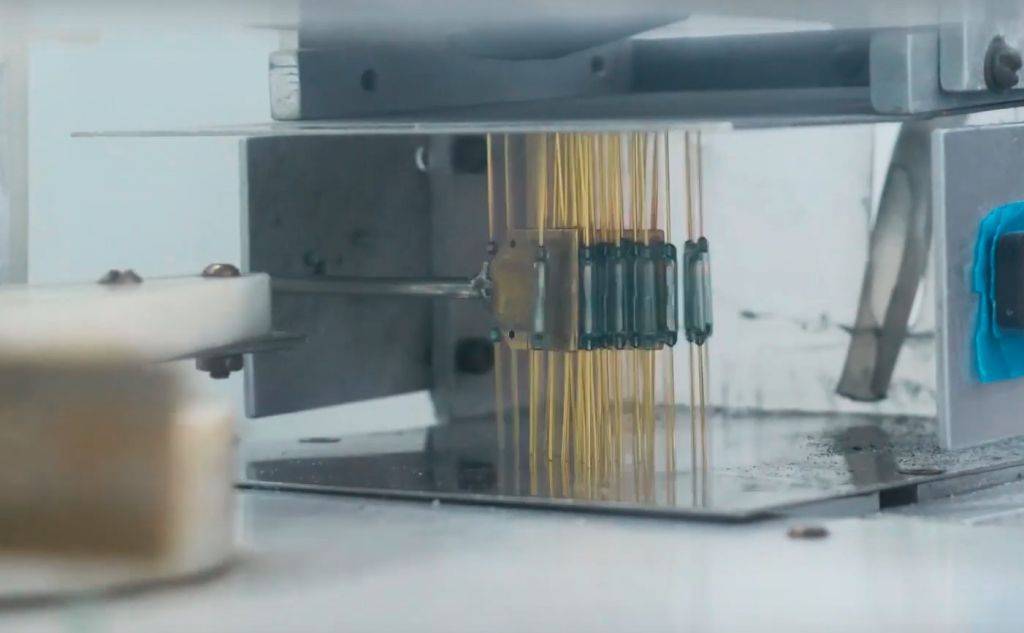

Первые советские герконы были созданы в 1958 году в ленинградском НИИ проводной связи. В ноябре 1966 года Министерство электронной промышленности СССР решает наладить специализированное производство герконов на заводе в Рязани. Планы были амбициозными – к 1975 году предприятие должно было выдавать до 25 млн герконов ежегодно.

В наши дни Рязанский завод металлокерамических приборов (РЗМКП), предприятие холдинга «Росэлектроника», остается единственным в России производителем герконов и входит в тройку крупнейших в мире. Изделия экспортируются в 55 стран, обеспечивая долю в 14% глобального рынка. Самым массовым и востребованным на мировом рынке герконом является МКА-14103 – с 2000 года было выпущено и отгружено около двух миллиардов изделий этого типа.


Плюсы и минусы

Любая конструкция помимо преимуществ не лишена недостатков. Зная сильные и слабые стороны устройства можно найти оптимальную сферу для его применения. Давайте рассмотрим, в чем заключается преимущества герметичных коммутаторов, к таковым свойствам можно отнести:

  • Высокую надежность коммутации. Она практически на два порядка превышает этот показатель у открытых контактных групп. Это достигается за счет высокого сопротивления между разомкнутыми контактами (R ИЗ), оно может исчисляться десятками МОм. Немаловажную роль играет и показатель электрической прочности (U ПР), напряжение пробоя у некоторых моделей превышает 10 кВ.
  • Быстродействие также является неоспоримым преимуществом. Частота коммутации многих моделей приближается к 1 кГц. Что касается параметров, описывающих скорость коммутации, то они находятся в следующих диапазонах: t cp — от 0,4 до 1,8 мс, t отп – от 0,25 до 0,9 мс, что намного превышает подобные характеристики открытых контактных групп.
  • Долговечность, число срабатываний исчисляется миллиардами, ни одна открытая контактная группа даже близко не может приблизиться к этому рубежу.
  • Данный тип коммутаторов нетребователен к согласованию с нагрузкой.
  • Управление может производиться без использования электроэнергии.
  • Низкие показатели коммутируемой мощности.
  • Небольшое число контактов.
  • Дребезг при срабатывании (конструкции «мокрого» типа избавлены от этого недостатка).
  • Большие размеры для современной радиотехнической базы.
  • Недостаточная прочность стеклянной колбы.
  • Чувствительность к воздействию внешних магнитных полей.

Несмотря на явное преобладание положительных качеств, данные устройства постепенно вытесняются полупроводниковыми аналогами, такими как датчики Холла. Отсутствие дребезга, небольшие размеры и более высокая прочность сыграли решающую роль.

Герконы: способы управления, примеры использования

Герконы имеют ряд механических и электрических параметров, которые характеризуют их свойства. Эти параметры можно разделить на две большие группы: механические и электрические.

Механические параметры герконов

К механическим параметрам относится магнитодвижущая сила срабатывания. Этот параметр показывает, при каком значении напряженности магнитного поля происходит срабатывание и отпускание контакта. В технической документации это называется как магнитодвижущая сила срабатывания (обозначается Vср) и магнитодвижущая сила отпускания (обозначается Vотп). Немаловажными параметрами геркона, в ряде случаев основными, является скорость его срабатывания и отпускания. Эти параметры измеряются обычно в миллисекундах и обозначаются соответственно как tср и tотп, которые в целом характеризуют быстродействие геркона.

Герконы, имеющие меньшие геометрические размеры обладают более высоким быстродействием. Максимальное число срабатываний, или попросту ресурс, также относится к группе механических параметров. Этот параметр оговаривает, при каком числе срабатываний все свойства геркона, как механические, так и электрические сохраняются в пределах допустимых значений. В технической документации обозначается как Nmax.

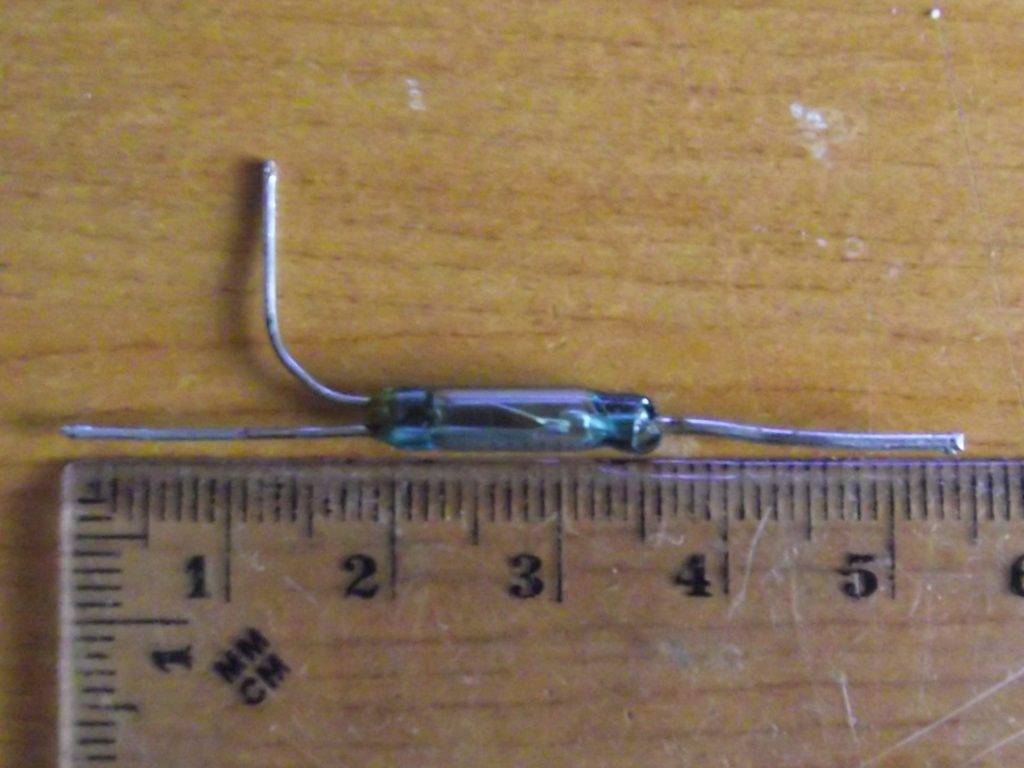

Размеры геркона.

Электрические параметры герконов

Эти параметры такие же, как у обычных механических контактов. Сопротивление, измеренное между замкнутыми контактами называется сопротивлением контактного перехода и обозначается как Rк, а сопротивление, измеренное между разомкнутыми контактами есть не что иное, как сопротивление изоляции Rиз. Электрическая прочность геркона. Этот параметр характеризует пробивное напряжение Uпр. Это напряжение в основном определяет качество изоляции между контактами, которое в свою очередь обусловлено качеством вакуума или заполнения колбы инертными газами. Кроме этого пробивное напряжение зависит от величины зазора между контактами и качества их покрытия.

Мощность, коммутируемая герконом определяется в основном его конструкцией: материалом и размерами контактов, а также типом покрытия контактных площадок. В технической документации этот параметр обозначается как Pmax. Емкость, измеренная между разомкнутыми контактами обозначается как Cк. Она зависит лишь от геометрических размеров геркона и расстояния между разомкнутыми контактами. Все технические характеристики основных типов герконовых выключателей приведены в таблице ниже:

Таблица стандартных технических характеристик герконов.

Достоинства герконовых реле:

  1. Полная герметизация контакта позволяет их использовать герконовые реле в различных условиях влажности, запыленности и т. д.
  2. Высокое быстродействие, что позволяет использовать герконовые реле при высокой частоте коммутаций.
  3. Гальваническая развязка коммутируемых цепей и цепей управления герконовых реле.6. Расширенные функциональные области применения герконовых реле.
  4. Надежная работа в широком диапазоне температур

Будет интересно Дроссели в электрике: что это и где используются?

Недостатки герконовых реле:

  1. Восприимчивость к внешним магнитным полям, что требует специальных мер по защите от внешних воздействий.
  2. Хрупкий корпус герконов, чувствительный к ударам.
  3. Малая мощность коммутируемых цепей у герконов.
  4. Возможность самопроизвольного размыкания контактов герконовых реле при больших токах.

Геркон на бумаге.

Герконы: способы управления, примеры использования

Герконы имеют ряд механических и электрических параметров, которые характеризуют их свойства. Эти параметры можно разделить на две большие группы: механические и электрические.

Механические параметры герконов

К механическим параметрам относится магнитодвижущая сила срабатывания. Этот параметр показывает, при каком значении напряженности магнитного поля происходит срабатывание и отпускание контакта. В технической документации это называется как магнитодвижущая сила срабатывания (обозначается Vср) и магнитодвижущая сила отпускания (обозначается Vотп). Немаловажными параметрами геркона, в ряде случаев основными, является скорость его срабатывания и отпускания. Эти параметры измеряются обычно в миллисекундах и обозначаются соответственно как tср и tотп, которые в целом характеризуют быстродействие геркона.

Герконы, имеющие меньшие геометрические размеры обладают более высоким быстродействием. Максимальное число срабатываний, или попросту ресурс, также относится к группе механических параметров. Этот параметр оговаривает, при каком числе срабатываний все свойства геркона, как механические, так и электрические сохраняются в пределах допустимых значений. В технической документации обозначается как Nmax.

Герконовое реле: принцип действия Размеры геркона.

Электрические параметры герконов

Эти параметры такие же, как у обычных механических контактов. Сопротивление, измеренное между замкнутыми контактами называется сопротивлением контактного перехода и обозначается как Rк, а сопротивление, измеренное между разомкнутыми контактами есть не что иное, как сопротивление изоляции Rиз. Электрическая прочность геркона. Этот параметр характеризует пробивное напряжение Uпр. Это напряжение в основном определяет качество изоляции между контактами, которое в свою очередь обусловлено качеством вакуума или заполнения колбы инертными газами. Кроме этого пробивное напряжение зависит от величины зазора между контактами и качества их покрытия.

Мощность, коммутируемая герконом определяется в основном его конструкцией: материалом и размерами контактов, а также типом покрытия контактных площадок. В технической документации этот параметр обозначается как Pmax. Емкость, измеренная между разомкнутыми контактами обозначается как Cк. Она зависит лишь от геометрических размеров геркона и расстояния между разомкнутыми контактами. Все технические характеристики основных типов герконовых выключателей приведены в таблице ниже:

Популярные статьи  обогреватель для аквариума своими руками

Герконовое реле: принцип действия Таблица стандартных технических характеристик герконов.

Достоинства герконовых реле:

  1. Полная герметизация контакта позволяет их использовать герконовые реле в различных условиях влажности, запыленности и т. д.
  2. Высокое быстродействие, что позволяет использовать герконовые реле при высокой частоте коммутаций.
  3. Гальваническая развязка коммутируемых цепей и цепей управления герконовых реле.6. Расширенные функциональные области применения герконовых реле.
  4. Надежная работа в широком диапазоне температур

Недостатки герконовых реле:

  1. Восприимчивость к внешним магнитным полям, что требует специальных мер по защите от внешних воздействий.
  2. Хрупкий корпус герконов, чувствительный к ударам.
  3. Малая мощность коммутируемых цепей у герконов.
  4. Возможность самопроизвольного размыкания контактов герконовых реле при больших токах.

Герконовое реле: принцип действия Геркон на бумаге.

Применение

Герконовое реле: принцип действияБлагодаря низкой цене и простоте конструкции, монтажа и использования, герконовые датчики и герконовые выключатели успешно применяются в случаях, когда их хрупкость не имеет значения. Область их применения обширна: от бытовых нужд до промышленных процессов.

Электрические компоненты устанавливаются в бытовых приборах в виде реле, в электросчетчиках и даже стационарных кнопочных телефонах – щелчки набора номера импульсным номеронабирателем результат, по сути, его работы.

Охранные сигнализации — один из примеров применения герконов. На косяк двери устанавливается магнит, на дверь – геркон. При удалении магнита из зоны восприятия устройства происходит замыкание или размыкание цепи, в результате которого становится известно о нарушении охраняемого периметра.

В пожарных датчиках также применяются эти устройства. При возникновении опасной ситуации, электрическая цепь включается при помощи геркона. Работать такой датчик может как в помещении, так и на улице.

В промышленных областях они применяют также во многих ситуациях. Например, для измерения уровня жидкости используется поплавковое устройство. В лифтовом хозяйстве герконы применяются для определения местоположения кабины подъемника.

Группа контактов, заключенная в стеклянную колбу, с инертным газом применятся везде, где необходимо замыкать, размыкать и переключать электрическую цепь.

Любые механические контакты подвержены износу. Чтобы уменьшить влияние этого деструктивного фактора, в первой половине прошлого века было разработаны магнитоуправляемые коммутационные устройства, контактная группа которых помещалась в вакуумную колбу. В СССР такие элементы получили название «Геркон», по сокращению от «герметизированный контакт», в англоязычной технической документации принято название «reed switch».

Давайте рассмотрим принцип действия этих устройств, конструкцию, основные характеристики, достоинства и недостатки. В завершении статьи будет приведена пара полезных схем, где используются герконы.

Характеристики устройства

Высококачественное герконовое реле состоит из двух контактов, которые изготовлены из специфического ферромагнитного сплава. Установлены они в прочной колбе, благодаря чему пользователь может всегда контролировать их работу. Если же к контактам поступает постоянный магнит, тогда происходит замыкание с формированием непрерывной цепи. Из-за такой специфичности герконовый коммутатор стали называть концевым выключателем. Промышленные производители маркируют такие агрегаты в строгом соответствии с итоговой сферой применения. К примеру: если на реле нанесена аббревиатура КЭМ, то оно относится к категории коммутационных электрических механизмов. Большая буква «А» означает, что устройство можно эксплуатировать в любых погодных условиях, а вот детали с пометкой «В» предназначены исключительно для помещений. Часто можно увидеть сокращение МКА, которое означает, что этот магнитный коммутатор идеально подходит для любых условий использования.

Для стандартного переключающегося агрегата уровень сопротивления находится в пределах 0.2 Ом. Качественный геркон на размыкание отличается тем, что этот показатель составляет 1 кОм. Такие данные позволяют мастерам существенно ускорить переключение имеющихся цепей. Все магнитные выключатели такого типа применяются для силовых сетей напряжения, так как они обладают более высокими показателями. Магнитный размыкающий геркон активно используется в различных схемах, в компьютерной и охранной отрасли, а также контактных датчиках.

Герсиконы

Реле на герконах имеет широкий разброс коэффициента возврата по причине погрешности технологии изготовления. Чтобы повысить номинальную мощность и ток коммутации в герконовые реле встраивают вспомогательные контакты для погашения дуги. Такие реле получили название герсиконов, или силовых герметичных контактов. Промышленное производство выпускает герсиконы на силу тока до 180 ампер. У них частота коммутации достигает до 1200 включений в час. Герсиконами запускают асинхронные электродвигатели с номинальной мощностью до 3000 Вт.

Будет интересно Несколько фактов о РКН (Реле контроля напряжения)

ПРИНЦИП ДЕЙСТВИЯ И ХАРАКТЕРИСТИКИ

Принцип действия герконовых реле основан на свойстве некоторых ферромагнитных материалов менять свою ориентацию в пространстве под действием магнитного поля, а именно при возбуждении магнитного поля в катушке, подключенной к цепи управления, происходит намагничивание контактов геркона.

Вследствие этого происходит замыкание или размыкание контактной группы, находящейся в герметично запаянной колбе.

Большая распространенность и широкий спектр применения обуславливает значительные конструктивные отличия. Герконовые реле можно разделить на несколько групп по типу используемых контактов:

  • устройства с нормально открытой (разомкнутой) контактной группой;
  • с нормально закрытой (замкнутой) контактной группой;
  • реле с комбинированной группой контактов, при чем коммутация может осуществляться как с помощью одного геркона с контактами разных типов, так и группой герконов.

По конструктивному исполнению реле герконовые коммутационные устройства также можно подразделить на:

Сухие

— колба геркона заполнена инертным газом, также для увеличения допустимых токов контакты геркона могут помещаться в вакуум.

Смоченные

— для предотвращения вибрации контактов на место их соприкосновения помещается некоторое количество ртути.

При проектировании цепей управления, содержащих герконовые реле или замене электромеханических реле на данный тип устройств следует обратить внимание на следующие характеристики:

  1. Напряженность магнитного поля, вырабатываемого катушкой, при котором происходит коммутация контактов геркона.
  2. Напряженность магнитного поля, при котором происходит обратная коммутация цепи.
  3. Напряжение пробоя — значение напряжения при котором происходит пробой нормально открытой контактной группы геркона.
  4. Время реакции — время между подачей сигнала на катушку и замыканием или размыканием контактов.
  5. Период отпускания — время между снятием напряжения с катушки и возвращением контактов геркона в нормальное состояние.
  6. Количество циклов коммутации — число замыкания и размыкания контактов при котором сохраняются заданные рабочие параметры устройства.
  7. Коммутируемая мощность — максимально допустимая мощность, которую выдерживают контакты устройства без потери функционала.
  8. Допустимое напряжение — максимально допустимое напряжение в управляемой цепи.
  9. Допустимый уровень вибрации — при вибрации, превышающей допустимые производителем нормы возможно нарушение герметичности колбы геркона или самопроизвольное замыкание контактов.

Также при использовании герконовых реле в цепях, содержащих полупроводниковые элементы и микросхемы чувствительные к скачкам напряжения, следует учитывать, что в виду особенностей конструкции, между отходящими контактами геркона может образовываться паразитная емкость, приводящая к выходу из строя электронных компонентов. Помимо факта появления паразитной емкости, возможно произвольное замыкание контактов геркона в наведенном магнитном поле, избежать несанкционированного срабатывания поможет дополнительная экранировка корпуса реле.

Назначение, области применения

В коммутационных электронных устройствах все больше используются полупроводниковые приборы (датчики Холла). Однако герконовые выключатели некоторых устройств выдерживают конкуренцию с ними, несмотря на отставание в технических параметрах:

  • скрытые поверхностью колбы соединения гарантируют безопасную работу во взрывоопасных помещениях;
  • в устройствах, работающих под водой, в местах с влажным климатом;
  • в системах сигнализации, основанных на контроле положения;
  • определение положения лифта в текущий момент;
  • клавиатура промышленных приборов для надежной и долговременной эксплуатации;
  • некоторые образцы теле и радио аппаратуры, медицинские приборы и другие области техники.
Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Резонанс напряжений в цепи переменного тока. условия возникновения и практическое значение
Резонанс в электрической цепи
Герконовое реле: принцип действия
