Источник бесперебойного питания: виды и назначение

Содержание

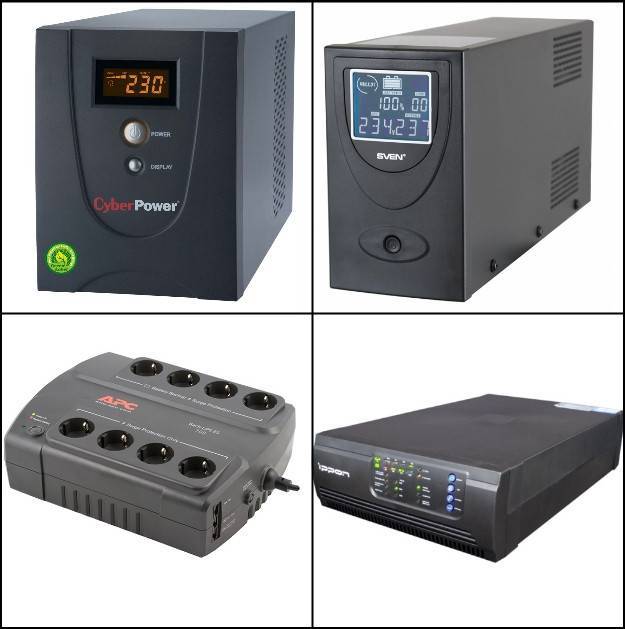

Рейтинг лучших моделей ИБП для компьютера

Источники бесперебойного питания являются необходимым устройством для ПК и бытовой техники, особенно если место вашего проживания отличается частым отключением электричества или скачками напряжения. Выбирая ИБП стоит ориентироваться на:

стабильность работы;
длительность и удобство эксплуатации;
мощность;
бесшумность;
размеры и вес оборудования;
соотношение цены и качества;
производитель.

На основании этих параметров был составлен рейтинг бесперебойников для персональных компьютеров, который поможет при выборе данного оборудования.

Powercom IMD-1025AP

Интерактивный источник бесперебойного питания с выходной мощностью 615 Вт, что достаточно для завершения работы компьютера и периферии в течение 4 минут в случае отключения электропитания от сети. Модель оснащена встроенным ЖК-дисплеем оптимизирующим работу прибора и облегчающим его настройку. ИБП обладает оптимальным соотношением цена/качество.

Плюсы:

выходная мощность;
ЖК-дисплей;
USB-порт;
достаточное количество разъемов;
легкая настройка.

Недостатки:

габариты;
громкие сигналы;
выходные розетки только компьютерные.

APC Back-UPS 1100VA

Также, как и предыдущая модель, это устройство довольно надежно и долговечно. Несмотря на более высокую стоимость, чем у предшественника этого рейтинга, APC Back-UPS 1100VA не оснащен ЖК-дисплеем, вследствие чего усложняется контроль работы оборудования.

Однако наличие 4 разъемов подающих питание от батареи на ПК и периферию выгодно отличает эту модель от своих конкурентов. Мощность устройства составляет 660 Вт, что относит его моделям интерактивного типа и делает защиту оборудования от скачков напряжения более надежной.

На полную зарядку аккумуляторов понадобится порядка 8 часов, а это, согласитесь не очень быстро и не удовлетворяет некоторых пользователей.

К преимуществам стоит отнести:

стоимость;
выходная мощность;
порт USB;
количество выходных евроразъемов.

Минусы:

длительная зарядка батарей;
отсутствие дисплея.

Ippon Back Basic 1050 IEC

Данная модель хоть и не обладает большим количеством разъемов, однако это компенсируется мощностью в 600 Вт, что позволяет корректно завершить работу и выключить компьютер в случае отключения электричества или скачков напряжения. В Ippon Back Basic 1050 IEC также нет дисплея, а информация о работе устройства отражается посредством светодиодов.

Время полной зарядки батарей составляет 6 часов, что совсем неплохо, особенно если учесть, что данная модель находится еще в доступном ценовом сегменте. Внешний вид устройства ничем не выделяется, а его вес составляет чуть больше 5 килограмм, что вызвано наличием емкостных батарей, которые можно заменять при необходимости.

Данная модель бесперебойника обладает звуковой сигнализацией, фильтром помех и стандартным набором защитных механизмов, от неприятных сюрпризов отечественной электросети. По отзывам пользователей Ippon Back Basic 1050 IEC характеризуется как достойный источник бесперебойного питания.

APC Back-UPS 650VA

Модель относиться к устройствам интерактивного типа, но его выходная мощность составляет всего 390 Вт, а выходные разъемы присутствуют в количестве 3 штук. Однако эти розетки относятся к типу EURO, что позволяет присоединить к ИБП не только компьютер, но и прочую бытовую технику, чувствительную к перепадам напряжения.

Полная восьмичасовая зарядка батарей и отсутствие ЖК-дисплея осложняет работу пользователя с устройством. Стоимость бесперебойника не соответствует таким низким характеристикам, что также является недостатком. Однако все минусы компенсируются высокой надежностью модели, которая обеспечила APC Back-UPS 650VA довольно длительный срок эксплуатации.

Плюсы оборудования:

компактность;
надежность;
порт USB и выходные EURO-разъемы;
бесшумность.

К недостаткам стоит отнести:

малая выходная мощность;
недостаточное количество выходных розеток;
отсутствие ЖК-дисплея;
стоимость;
длительность зарядки.

Cyber Power UT650EI

Модель ИБП интерактивного типа с 4 выходными компьютерными разъемами, подающими питание от аккумулятора на подключенное оборудование. Выходная мощность составляет 360 Вт, что дает время работы от батареи порядка 3,5 минут. Данный бесперебойник не оснащен портом USB, что исключает подключение ПК для мониторинга состояния оборудования. Стоимость оборудования соответствует его функциональности.

Плюсы:

доступная цена;
надежность устройства;
достаточная длительность работы от аккумулятора;
количество выходных разъемов.

Минусы:

низкая выходная мощность;
выходные разъемы только компьютерные;
отсутствие дисплея и разъема USB.

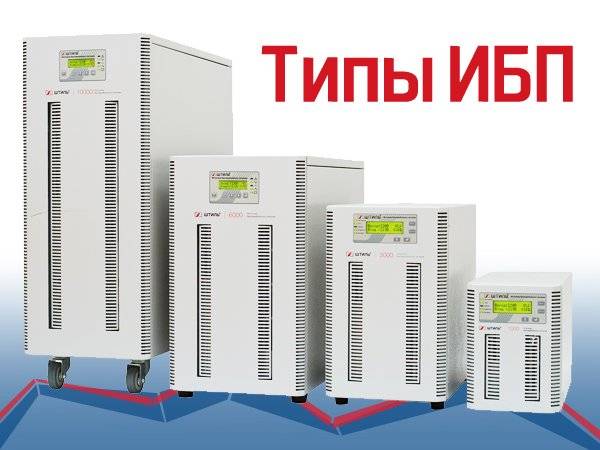

Разновидности

Оффлайн

Принцип действия резервных источников питания (оффлайн) заключается в переключении электроприбора при сбое на резервную сеть. Для этого в корпусе ИБП установлен емкий аккумулятор, обеспечивающий работу оборудования в течение короткого промежутка времени.

К преимуществам резервных бесперебойников можно отнести:

ИБП резервного типа.

экономичность;
небольшие габариты;
бесшумность работы.

Линейные

Линейно-интерактивные (line-Interactive) бесперебойники выполнены по схеме коммутирующего оффлайн устройства с автоматической настройкой напряжения. Из этого вытекает главное преимущество данных ИБП – обеспечение стабильного питания при высоком или низком напряжении сети без переключения в автономный статус. За счет этого увеличивается срок эксплуатации встроенных резервных аккумуляторов.

К недостаткам данных ИБП относят:

скачки напряжения на выходе;
относительно долгое время переключения нагрузки на аккумулятор;
падение мощности в зависимости от уровня входного напряжения.

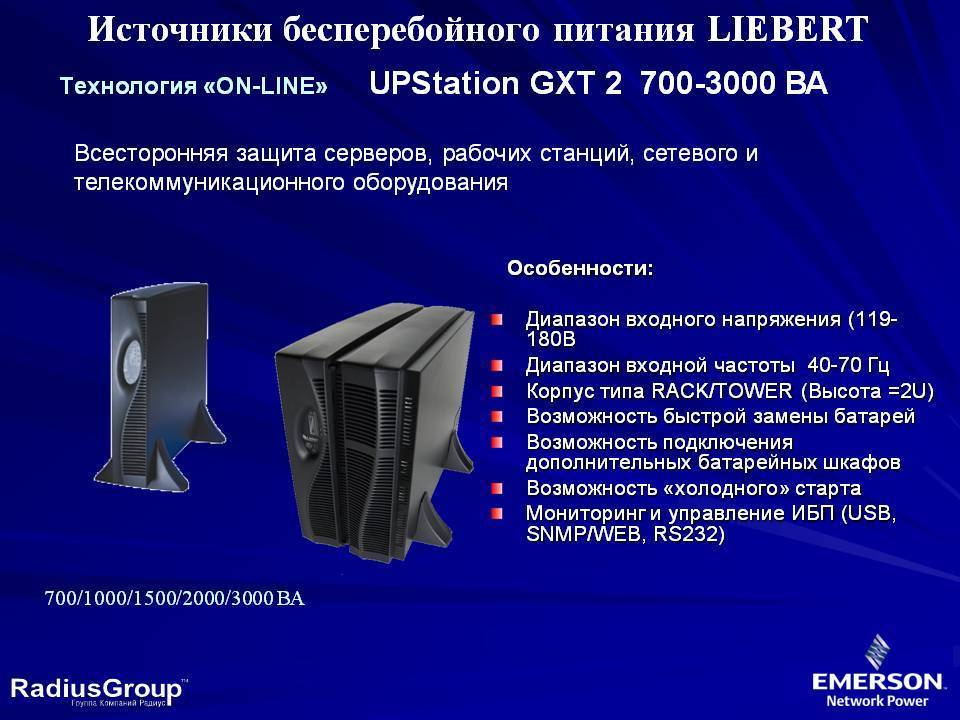

С двойным преобразованием

ИБП с двойным преобразованием.

Бесперебойники с двойным преобразованием энергии используются для защиты высокотехнологичного оборудования промышленного назначения. Их можно использовать и в бытовом плане для ПК и котла. По сравнению с остальными типами ИБП, бесперебойники с двойным преобразованием имеют уникальные технические параметры, обеспечивающие максимальную защиту оборудования от поломки.

Вне зависимости от характеристик переменного напряжения на входе, они создают на выходе стабильную мощность. Если от внешней электросети подается нестабильное напряжение, то его можно отрегулировать до оптимального уровня через встроенный стабилизатор.

Основные характеристики

При приобретении ИБП необходимо тщательно понять, какие требования к нему предъявляются. Надо выбрать модель, наиболее удовлетворяющую критерию «цена — качество».

При выборе бесперебойного источника питания большое внимание надо уделить сравнению характеристик разных моделей. К ним относятся следующие:

мощность ИБП.
время автономной работы.
время переключения на работу от аккумулятора и обратно.
диапазон изменения входного напряжения.
границы изменения частоты напряжения сети.

Мощность рассчитывается из суммарной нагрузки источника. Её величина должна быть больше мощности потребителей минимум в полтора раза. Оптимальной мощностью блока, установленного в квартире, считается мощность 1000 VA (1000 вольт-ампер).

Время переключения напрямую зависит от величины нагрузки, подключённой в данный момент к выходу источника. Чем больше потребляемый ею ток, тем меньше время работы аккумуляторной батареи. Ёмкость установленной батареи также определяет длительность работы.

Любые модели ИБП имеют элементы визуальной сигнализации. Это могут быть лампочки различных цветов, светодиодные индикаторы, которые определяют состояние бесперебойника в текущий момент.

Горящие постоянно зелёные индикаторы являются признаком нормальной работы блока. Если светодиод работает в импульсном режиме (прерывистое его свечение), то возможны или уже возникли проблемы

Это предупредительная сигнализация, привлекающая внимание

Постоянное свечение красного индикатора сигнализирует о возникновении аварийной ситуации. Её возникновение сопровождается предупреждающими звуковыми сигналами в виде прерывистых гудков.

Нужен ли ИБП

Многие пользователи задаются вопросом, нужен ли им ИБП, ведь это дополнительные затраты, при том что он никак не влияет на производительность ПК и другие его эксплуатационные параметры. Вопрос вполне резонный и ответ на него может быть разный.

Когда ИБП не нужен:

компьютер старый или самый дешевый
напряжение стабильное и пропадает редко
у вас есть резервная копия всех ценных файлов
вас не смущает потеря несохраненных файлов

Когда ИБП нужен:

компьютер представляет достаточную ценность
напряжение в сети скачет или часто пропадает
у вас нет резервной копии ценных файлов
потеря несохраненных файлов для вас критична

В любом случае отказ от приобретения ИБП оправдан только при сильно ограниченных финансовых возможностях. Так как он не только убережет ваши файлы, но не даст произойти сбою системы и выйти из строя компьютеру.

Если для вас компьютер или данные представляют какую-то ценность, то рекомендую приобрести ИБП, так как восстановление может обойтись дороже, не говоря уже о потери времени и нервов.

Как устроен ШИМ контроллер

В стабилизированных и регулируемых источниках питания напряжение на выходе поддерживается методом широтно-импульсной модуляции (ШИМ). Суть метода в том, что первичная обмотка питается импульсами неизменной амплитуды и частоты. Для регулировки напряжения в зависимости от нагрузки или выбранного уровня изменяется ширина импульса. Трансформированные во вторичную обмотку импульсы затем выпрямляются и усредняются на выходном конденсаторе фильтра. Чем больше ширина импульса, тем выше усредненное напряжение. Если в результате увеличения тока нагрузки напряжение на выходе просело, ШИМ-контроллер сравнивает выходное напряжение с заданным и дает команду увеличить ширину импульсов. Если напряжение увеличилось, ширина импульсов уменьшается. Среднее напряжение также уменьшается.

Принцип регулирования выходного напряжения методом широтно-импульсной модуляции.

Культовой микросхемой для построения импульсных источников считается TL494. На ее примере можно разобрать принцип действия шим контроллера блока питания.

Распиновка TL494.

Назначение выводов микросхемы указано в таблице.

Назначение	Обозначение	Номер вывода	Номер вывода	Обозначение	Назначение
Прямой вход усилителя ошибки 1	IN1	1	16	IN2	Прямой вход усилителя ошибки 1
Инверсный вход усилителя ошибки 1	IN1	2	15	IN2	Инверсный вход усилителя ошибки 1
Выход обратной связи	FB	3	14	Vref	Выход опорного напряжения
Управление временем задержки	DTC	4	13	ОТС	Выбор режима работы
Частотозадающий конденсатор	C	5	12	VCC	Напряжение питания
Частотозадающий резистор	R	6	11	С2	Коллектор 2-го транзистора
Общий провод	GND	7	10	E1	Эмиттер 1-го транзистора
Коллектор 1-го транзистора	C1	8	9	E2	Эмиттер 2 -го транзистора

На выводы 7 и 12 подается напряжение питания +7..40 вольт. На выходе микросхемы установлены два транзистора, которые можно использовать для управления внешними ключами. Коллекторы (выводы 8 и 11) и эмиттеры (10 и 9) выходных транзисторов никуда не подключены. Их можно включать по схеме с открытым коллектором или с открытым эмиттером. Микросхема оптимизирована для управления ключами на биполярных транзисторах, но с использованием немного усложненных схемотехнических решений можно переключать и полевые транзисторы.

Структурная схема TL494.

Частоту генератора задают элементы, подключаемые к выводам 5 и 6. Напряжением на выводе 4 ограничивают ширину выходного импульса. Это необходимо для исключения «перехлеста» открытия транзисторов чтобы избежать ситуации, когда оба ключа оказываются открыты. Через этот вывод также можно организовать мягкий пуск БП. Вывод 13 служит для перевода микросхемы в однотактный режим. Если его подключить к общему проводу, импульсы на выводах обоих ключей станут одинаковыми. На выводе 14 постоянно присутствует образцовое напряжение, равное +5 вольтам. Оно может быть использовано в любых схемотехнических целях.

Выводы 1 и 2 служат прямым и инверсным выводами усилителя ошибки. Если напряжение на выводе 1 превышает напряжение на 2 ноге, то ширина выходных импульсов будет уменьшаться пропорционально разнице на этих выводах. Если напряжение на 2 выводе выше, чем на 1, то на выходе импульсы будут отсутствовать. Также работает второй усилитель ошибки (выводы 16 и 15). Выходы обоих усилителей соединены по схеме ИЛИ и подключены к ноге 3. Первый усилитель обычно используют для регулирования напряжения, второй – для регулирования тока.

Схема ИИП на TL494.

В качестве примера можно рассмотреть схему лабораторного источника на данной микросхеме. Здесь применены практически все технические решения, описанные выше. Регулируемая обратная связь, выполненная на операционных усилителях OP1..OP4, позволяет настраивать уровень выходного напряжения и ограничивать ток. Для создания импульсного напряжения используется полумостовой инвертор на биполярных транзисторах, подключенных к микросхеме посредством драйвера.

Для наглядности рекомендуем серию тематических видеороликов.

Также при создании ИИП применяются и другие микросхемы-регуляторы ШИМ. Они могут отличаться от TL494 по функционалу и назначению выводов, но в них используются те же принципы. Разобраться в их работе не составит труда.

Пассивный ИБП

Фильтр защищает выход устройства и его электронику от выбросов напряжения, которые нередко бывают в электрической сети.

Переменное напряжение сети выпрямляется выпрямителем и (через зарядное устройство, которое на схеме не изображено) подзаряжает аккумулятор.

В обычном режиме, когда уровень напряжения в сети не выходит за пределы нормы, отфильтрованное сетевое напряжение проходит через ключ на выходные разъемы ИБП и питает нагрузку. Как только оно выходит за пределы или исчезает, начинает работать инвертор. Он превращает постоянное напряжение от аккумулятора в переменное с необходимой амплитудой, которое через ключ поступает на нагрузку.

При этом аккумулятор может отдавать достаточно большой ток, так как нагрузка – например, компьютер с монитором – может потреблять мощность 200 Вт и более. Как только входное сетевое напряжение вошло в пределы нормы, контроллер отключает инвертор и подает на выходы ИБП отфильтрованное сетевое напряжение.

Если же оно длительно отсутствует, контроллер отключает устройство, предохраняя аккумулятор от глубокого разряда.

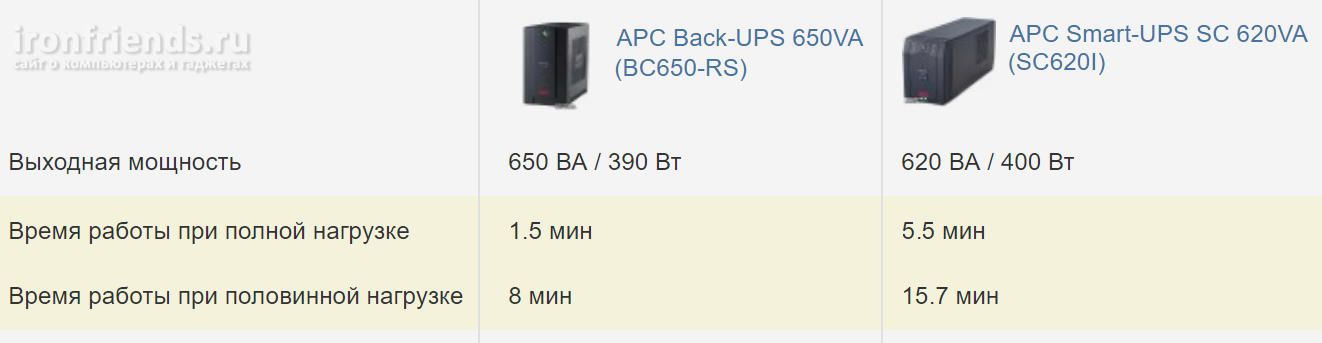

Время работы ИБП

В зависимости от модели ИБП и текущего энергопотребления компьютера время работы от аккумулятора может существенно отличаться.

В реальности, если мощность ИБП подобрана правильно, то он может выдержать около 5 минут при высокой нагрузке (на ПК запущена игра или рендеринг видео) и порядка 15 минут при обычной офисной работе.

Если мощности ИБП будет недостаточно, то он может не выдержать отключения напряжения, компьютер внезапно выключится и что-то может выйти из строя.

Учтите также, что со временем аккумулятор подсядет и ИБП будет держать раза в два меньше по времени.

Подбирайте ИБП так, чтобы изначально был некоторый запас по мощности и времени работы от аккумулятора.

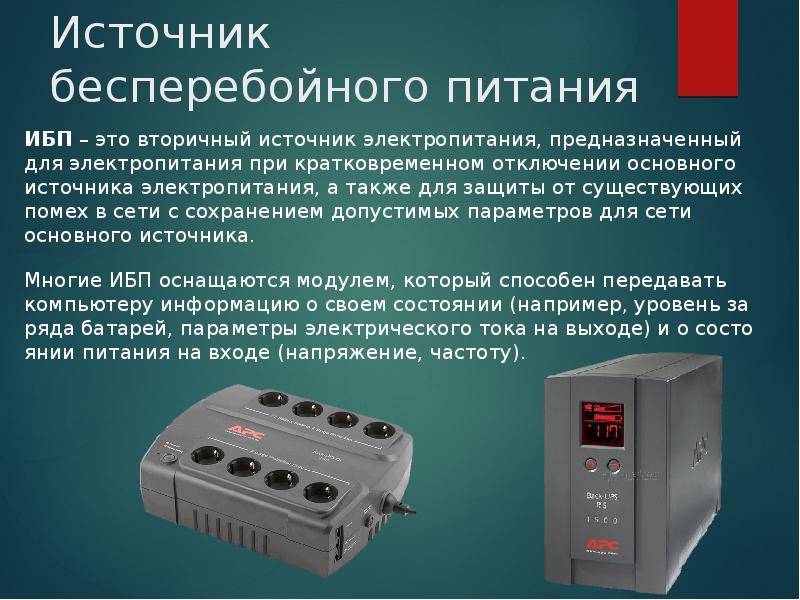

Что такое источник бесперебойного питания

Так называется устройство, которое продолжает подавать напряжение к подключенной к нему технике. Это возможно благодаря встроенному аккумулятору, который включается в работу при перебоях в работе источника питания.

При изменениях параметров сети, возникновении помех нарушается работа техники, которая подключена к ИБП: в лучшем случае устройства отключаются, худшем — сгорают конструкционные элементы при сильных скачках напряжения, коротком замыкании.

Продолжительность работы устройства при отключении электроэнергии зависит от параметров аккумулятора: емкости и типа. Однако чем дольше работает бесперебойник для компьютера, тем больше его размеры, т. к. при этом увеличивается емкость, а значит, и габариты аккумулятора.

Устройство не только обеспечивает автономную работу, но и поддерживает напряжение на достаточном уровне, что позволяет компьютеру продолжать работу в безопасном режиме без риска потери информации.

Однако ИБП не может работать бесконечно. Если подача напряжения не будет возобновлена, со временем устройство отключится. В результате произойдет потеря информации на компьютере. По этой причине при отключении электропитания контролируется уровень заряда аккумулятора ИБП. Преимущество такого устройства заключается в наличии индикации: световой, звуковой.

Световая индикация прибора

При изменении параметров работы (при переходе в автономный режим или подключении компьютера к источнику сетевого напряжения, критическом снижении заряда батареи) бесперебойник выдает звуковые сигналы разных типов.

Одновременно загораются лампочки.

Цвет позволяет ориентироваться, какие изменения произошли в работе ИБП. Если к ПК подключен простой бесперебойник, то минимального отрезка времени, в течение которого обеспечивается автономная работа компьютера, будет достаточно, чтобы сбросить информацию на флешку.

Устройство ИБП

Главные элементы конструкции:

аккумулятор;
инвертор;
фильтр;
выпрямитель;
байпас.

Емкость аккумулятора бесперебойника может изменяться в пределах 7-9 Ач. Часто конструкцией ИБП предусматривается свинцово-кислотные батареи. Они герметичные, поэтому не подвергаются обслуживанию.

В простых моделях предусмотрен 1 аккумулятор, однако существуют модели, конструкцией которых предусмотрено 2 и более батареи, за счет чего увеличивается продолжительность автономной работы подключенного ПК.

ИБП со свинцово-кислотной батареей

По устройству источники бесперебойного питания отличаются, что определяется принадлежностью прибора к той или иной группе техники. Объединяет подобные устройства способ подключения ПК — посредством установленной в корпусе ИБП розетки. Их количество отличается, что также определяется возможностями бесперебойника.

На корпусе имеется кнопка питания.

Конструкцией некоторых моделей предусмотрен дисплей, на который выводится информация о параметрах подключенного источника напряжения.

Как выбрать

Изучив конструкцию ИБП, перед покупкой обращают внимание на главные параметры:

Мощность бесперебойника (единицы измерения — ВА). Ее необходимо определить самостоятельно. Для этого суммируется мощность подключенной техники. Однако при включении мощность возрастает в несколько раз, поэтому полученное значение следует умножить на коэффициент пускового тока. Его показатель отличается в зависимости от вида подключенного к ИБП устройства. Чтобы узнать значение полной мощности (ВА), полезную мощность делят на 0,7.
Продолжительность автономной работы. Данный параметр определяется потребностями и финансовыми возможностями пользователя. Если после отключения достаточно обеспечить автономную работу техники в течение нескольких минут, следует приобретать наиболее простые устройства. Они подают напряжение компьютеру на протяжении 4-15 минут после того, как в сети пропадет напряжение. Этого достаточно, чтобы сохранить информацию и правильно отключить ПК. Если нужно обеспечивать автономную работу компьютера дольше, выбирают более производительные бесперебойники.
Количество розеток на устройстве. Для домашнего использования можно с минимальными возможностями. В офисах устанавливают подобные устройства с большим количеством розеток.

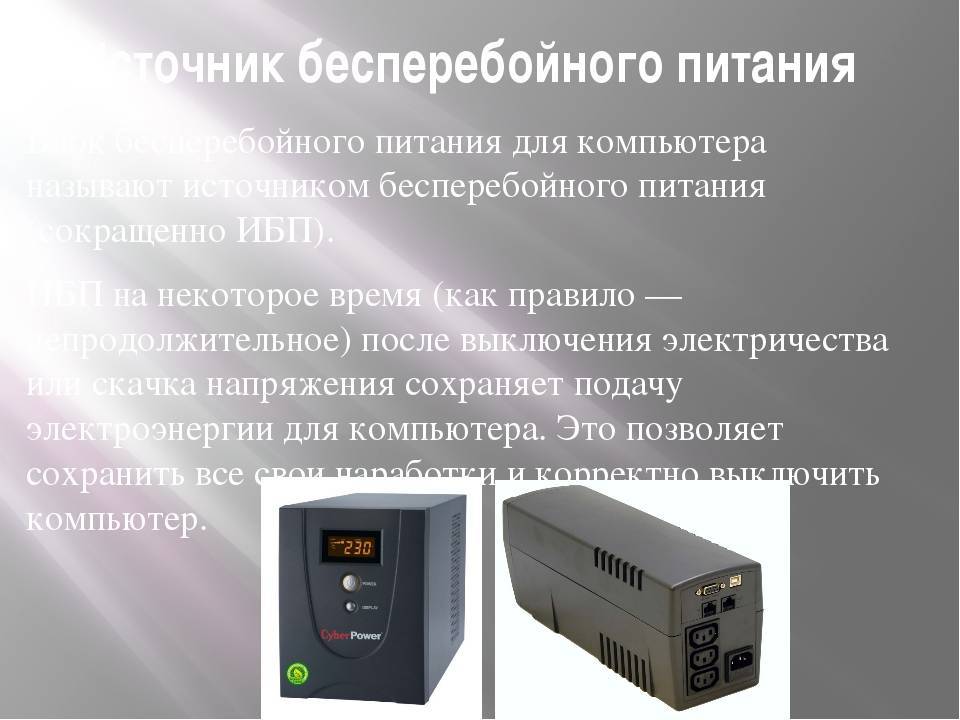

Почему нужно использовать ИБП для компьютера

Главная цель подключения ПК через бесперебойник — обеспечение надежной работы техники. При перепадах сетевого напряжения, перегрузках, изменении показателя частоты возрастает риск выхода компьютера из строя. При наличии ИБП такая вероятность снижается. Такой прибор первый попадает под удар, когда наблюдаются перебои электропитания.

Еще одна причина его установки — сохранность информации. При наличии ИБП появляется несколько минут, чтобы правильно отключить компьютер.

Бесперебойник позволяет увеличить срок службы подключенной техники. Благодаря стабилизации параметров исключается необходимость выполнения ремонта компьютера. ПК лучше работает: не наблюдаются сбои, замедление выполнения программ.

Как подключить бесперебойник к устройству

09.08.2018

Бесперебойник — название говорит о том, что при отключении компьютера от сети, питание все равно будет поступать. Источники бесперебойного питания (ИБП) бывают абсолютно разные. Их применение широко распространено на многие агрегаты. Наиболее высоким спросом они пользуются на компьютеры, из-за их слишком высокой чувствительности к даже небольшим перепадам электроэнергии. Ну а если обратиться к статистике, то практически половина всех сгоревших приборов в квартире случаются именно из-за перепадов энергии. Нельзя пренебрегать данным устройством, ведь оно может сохранить и средства и время.

Вот вы приобрели новый бесперебойник и думаете, что теперь уже все проблемы с электроэнергией решены. Его основной целью является постоянная поддержка компьютера или других устройств, подключенных к нему, даже если резко и полностью отключится электричество. Это особенно полезно, если вы, к примеру, делали отчет на работу ине успели сохранить его. Помогает это и геймерам. Им не придется заново проходить долгий и назойливый уровень.

Главным недугом для многих людей является то, что они просто не могут правильно подключить его к компьютеру. Даже если имеется инструкция на русском языке, многим сложно правильно подключить бесперебойник.

Как подключить бесперебойник к компьютеру.

Подключение ИБП может вызвать большие затруднения для неподготовленного человека. Хотя на самом деле, если правильно следовать шагам, можно легко и просто его подключить к компьютеру.

Подсоедините ИБП в сеть, с помощью сетевого фильтра. Это поможет заряжаться батареи.
Подключите компьютера к бесперебойнику, с помощью сетевого кабеля.
Бесперебойник вставьте в розетку и запустите его.
Включите компьютер.

При включении и выключении ИБП, довольно часто монитор компьютера начинает отключаться. Это происходит потому, что сам источник бесперебойного питания включает в себя поддержку питания только системного блока

Очень важно смотреть на мощность монитора. Подключить его к ИБП можно

Для этого нужно приобрести определенный кабель с нужными разъемами. Если вы это уже сделали, то дальнейшее подключение не должно составить труда.

Как подключить бесперебойник к ноутбуку.

На самом деле подключение к ноутбуку бесперебойника не имеет смысла. Хотя оно возможно. У ноутбука имеется свой аккумулятор, который поддерживает питание даже если полностью отключена сеть.

Последовательное подключение.

Сейчас мы снова разберемся в конструкции подключения ИБП. Вам понадобится:

шнур, входящий в комплект бесперебойника;
подсоединять шнур к компьютеру и бесперебойнику нужно только тогда, когда они находятся в выключенном состоянии. После подключения аккумулятор начнет заряжаться.
Если у вас в конструкции имеются линии связи, то не пренебрегайте ими — используйте их.

После покупки бесперебойника лучше сразу зарядить его батарею, так как они обычно не заряжены. Не стоит подключать ИБП к лазерным принтерам.

Как отключить бесперебойник.

Делать это не обязательно. Но если вы все хотите, то просто после отключения компьютера, отсоедините шнур.

Источник бесперебойного питания — вещь невероятно полезная. Она поможет вам предостеречься от потери важных файлов и перегорания самого компьютера

Важно лишь правильно его подключить. Сделать это поможет

ИБП для домашнего компьютера

Прежде чем приобретать то или иное устройство, следует выяснить, как работает ИБП. В его блоке установлен датчик, который непрерывно проверяет характеристики тока в сети и уровень напряжения. Если параметры начинают расти или падать слишком быстро, он отключает компьютер от сети и тут же переключает его на использование запасного источника питания.

При переключении на запасной источник ИБП подает световой и звуковой сигналы. Помимо этого, практически ко всем ИБП есть программа, которая разрешает автоматически отключать компьютер по исчерпании заряда аккумулятора. Когда в сети снова появится электроток, датчик сигнализирует об этом и он переключает компьютер на питание от сети и начнет заряжать встроенный аккумулятор.

Аккумуляторные батареи, применяемые в устройствах, рассчитаны на низкое напряжение. Для получения рабочего значения, с помощью инвертора выполняется его преобразование в синусоидальное. Одновременно напряжение аккумулятора повышается и выравнивается с номинальным напряжением сети. Таким образом, батарея всегда готова к работе и мгновенно переключается, когда это необходимо.

В процессе эксплуатации следует учитывать, что работа ИБП при номинальной нагрузке возможна лишь в течение короткого времени. За этот период можно успеть сохранить данные и корректно отключить компьютер. Во время работы не допускаются перегрузки, в этих случаях защита сразу же отключает выход устройства. Данные проблемы легко решаются за счет увеличения емкости аккумулятора и мощности инвертора.

Устройство и принцип действия

Принцип действия любого источника бесперебойного питания прост: пока напряжение питающей сети находится в заданных пределах, оно подается на выход ИБП, одновременно с этим заряд встроенного аккумулятора поддерживается от внешнего питания схемой заряда. При пропадании электропитания или его сильном отклонении от номинала выход UPS подключается к встроенному в него инвертору, преобразующему постоянный ток от аккумулятора в переменный ток питания нагрузки. Естественно, время работы ИБП ограничено емкостью аккумулятора, КПД инвертора и мощностью нагрузки.

Существует три конструктивных типа источников бесперебойного питания:

Off-line. Конструкцию ИБП такого рода наиболее полно описывает предыдущий абзац. Большинство маломощных ИБП (однофазные модели мощностью до 1,5 кВА) для персональных компьютеров используют этот принцип работы. Их достоинство — высокий КПД при работе от внешнего питания, так как поддержание заряда встроенного аккумулятора требует минимальных затрат энергии. Вместе с тем, при частых колебаниях напряжения в сети они слишком часто переходят в режим резервного питания, а релейная коммутация имеет некоторую задержку.
Схема ИБП типа Line-Interactive позволяет им переключать выход между питанием от сети и встроенного инвертора без задержек, а встроенный автотрансформатор позволяет расширить диапазон входных напряжений, при которых не происходит переход на резервное питание. Такие источники бесперебойного питания более эффективны при недостаточно стабильном питании, но более сложны и дороги, чем off-line ИБП.
Схема On-line используются в наиболее мощных ИБП (до нескольких кВА). В этом случае входное напряжение подается непосредственно на понижающий выпрямитель, который питает инвертор. Аккумулятор, осуществляющий резервное питание, включается между ними и используется только при полном отключении внешнего питания, в то время как при его наличии независимо от напряжения используется электросеть. UPS типа on-line не имеют задержек при переходе на резервное питание, так как инвертор используется постоянно, и максимально экономично расходуют заряд аккумулятора.

Предлагаем ознакомиться с устройством ИБП на примере модели APC Back-UPS RS800
