Виды, устройство и принцип работы УЗО

По принципу срабатывания

Сравнение токов осуществляется одинаково. В фазу и нейтраль включается по катушке и при равенстве токов создаваемые катушками магнитные поля взаимно уничтожаются. Если токи отличаются, возникнет остаточное магнитное поле и оно наведет ЭДС в третьей катушке.

Электромеханические

Виды, устройство и принцип работы УЗО

Наводимая в третьей катушке ЭДС заставляет сработать электромагнитное реле размыкающее контакты. Это самый надежный вариант и потому наиболее предпочтительный.

Его недостатки:

  • высокая стоимость;
  • большие габариты.

Они побудили китайских и прочих азиатских производителей разработать альтернативу — электронное УЗО.

Электронные

В электронных УЗО, ЭДС в 3-й катушке перед поступлением на реле усиливается электронной схемой. Такой подход позволил уменьшить размеры элементов и удешевить прибор. Но появился и существенный недостаток: схема усиления нуждается в питании и если оно из-за обрыва нуля исчезает, прибор становится неработоспособным.

Виды, устройство и принцип работы УЗО

При этом все токоведущие части остаются под напряжением, так что вероятность поражения электротоком существует.

Последние модели электронных УЗО дополнены аварийным электромагнитным реле, обесточивающим цепь при отсутствии питания на схеме усилителя

Но специалисты советуют применять такие УЗО с осторожностью

Известны случаи, когда электронные УЗО в составе дифавтоматов отказывали в работе после срабатывания автоматического выключателя на короткое замыкание.

В некоторых моделях электронных УЗО с функцией отключения, при отсутствии питания на усилителе предусмотрены:

  • выдержка по времени: аппарат не отключается при кратковременных сбоях в электроснабжении;
  • автоматический повторный запуск: после восстановления целостности нулевого провода аппарат включается автоматически.

Существует три способа:

  1. по изображенной на корпусе схеме. На электромеханическом нарисован дифференциальный трансформатор, питающее напряжение отсутствует. На электронном символом отображена плата усилителя с подведенным к ней питанием. Данный способ подойдет радиолюбителю разбирающемуся в электрических схемах;

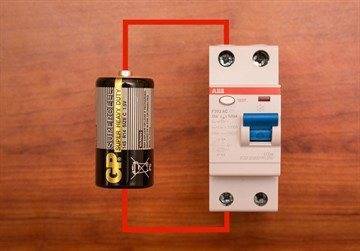

  2. подключение одной из катушек дифтрансформатора к батарейке осуществляют двумя проводками, УЗО предварительно включают. Электромеханический аппарат в ходе проведения опыта сработает, электронный — нет;
  3. воздействие постоянным магнитом на прибор. Перед этим его также включают. Электромеханический вариант отключится, электронный — нет. Достоверность данного способа — не 100%-я: если магнит слабый или неверно расположен, то и электромеханическое устройство тоже не сработает.

Принцип работы

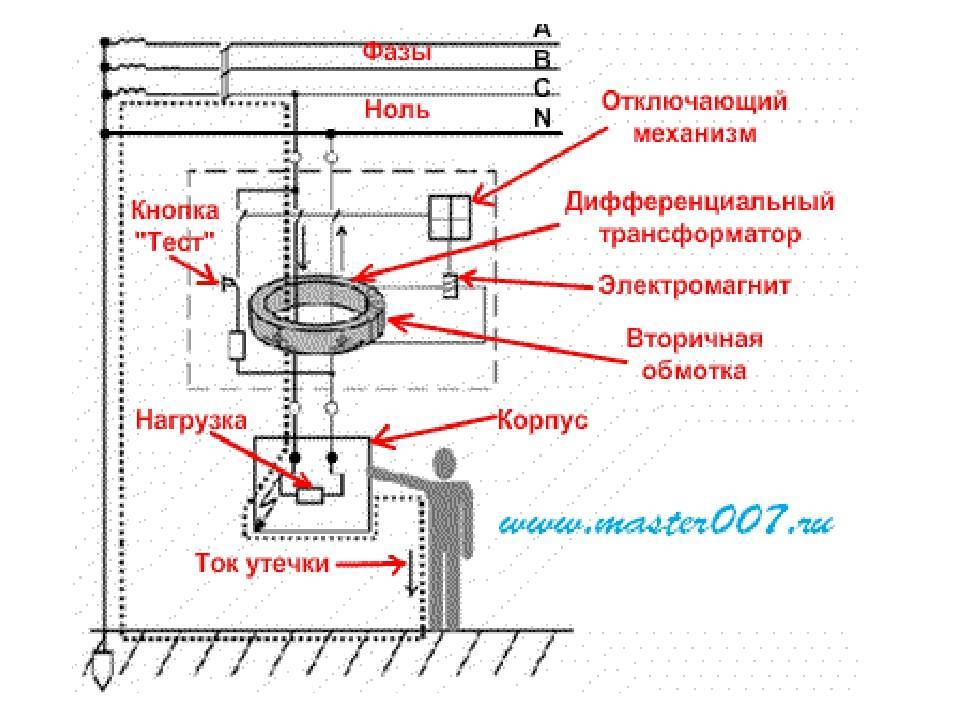

Принцип работы защитного оборудования основывается на сравнивании потенциалов дифференциального тока, который проходит через него. Для этого постоянно производится измерение потенциала на его входе и выходе. В идеале после измерений суммы векторных токов, проходящих по контролируемым проводникам и должны равняться нулю. Так при однофазной схеме электрической линии измерение проводится на двух проводниках, а при трехфазной – на трех и более.

Виды, устройство и принцип работы УЗО

Если значение вытекающего переменного тока в сети будет отличаться от входящего в УЗО, то оно сработает, обесточив помещение. Диапазоны разницы потенциалов могут быть стандартными для определенного типа оборудования или же иметь регулятор диапазона, для установления произвольного значения (конечно, с разумным ограничением). При появлении на линии утечки (прикосновение человеком фазного провода или снижение сопротивления внешней изоляции кабеля), то векторная сумма входящего и исходящего тока будет разной. В связи с этим произойдет обесточивание всей линии.

Так при работе оборудования можно выделить основной элемент в его конструкции – дифференциальной трансформатор тока. Представляет собою сердечник с обмоткой. Конструкция также предусматривает предварительную проверку. На его корпусе предусмотрена специальная кнопка для тестирования прибора. Принцип действия проверки заключается в искусственно созданном заряде утечки. Если все подключено правильно и само устройство защитного отключения работает правильно, тогда после нажатия кнопки произойдет разъединение ответвления силовой линии.

Отличия УЗО типа А и АС

Устройства защитного отключения разделяются на подвиды в зависимости от принципа действия и технических характеристик.

Род тока утечки. Разделяют устройства на 2 типа:

  1. Тип АС. Срабатывает только на переменный ток утечки (который возникает в первичных цепях электроприборов).
  2. Тип А. Реагирует на постоянный и переменный импульсный дифференциальный электроток, т.е. на токи утечки, которые возникают во вторичных цепях электроприборов (платы управления, блоки питания и т.д.).

Аббревиатура указана на корпусе: АС («~») или А.

Виды, устройство и принцип работы УЗО

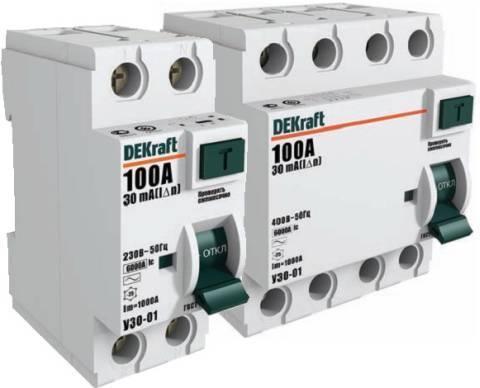

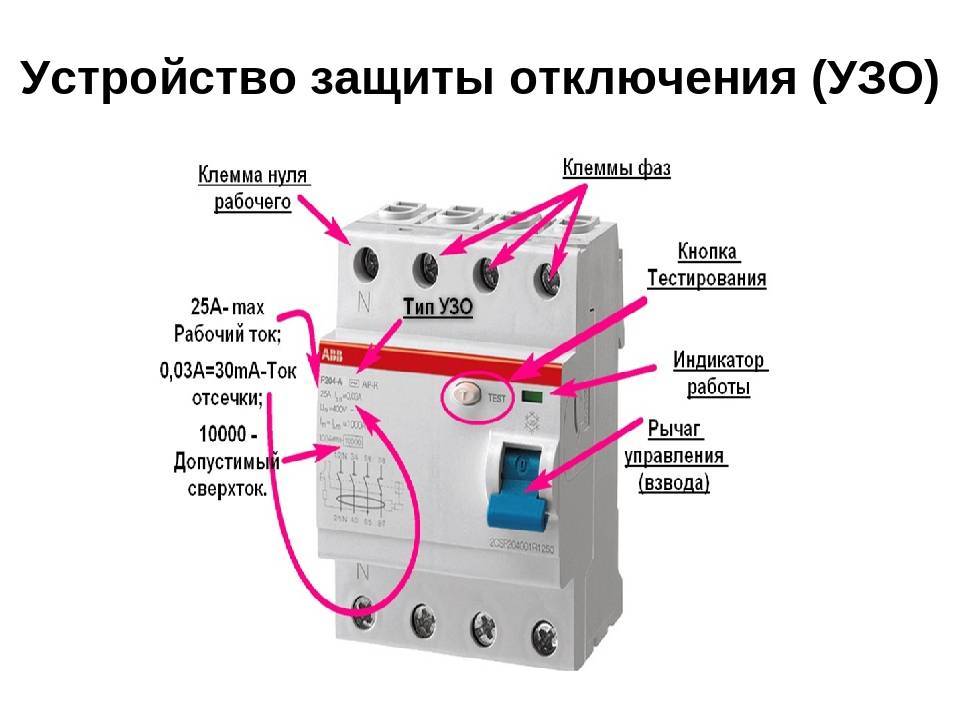

Рис. 2. Внешний вид УЗО

Виды, устройство и принцип работы УЗО

Качественная маркировка производителя помогает быстро разобраться в схеме и подобрать необходимую модель аппарата зашиты.

Быстродействие. Селективность определяется временем срабатывания защиты:

  1. Тип G. Электроаппарат отключается после протекания тока утечки 0,06..0,08с.
  2. Тип S. Выдержка времени — 0,15-0,5 с. оптимальный вариант при организации многоуровневой защиты. Это вводные аппараты защиты, а также противопожарные. Срабатывают в случае некорректной работы либо повреждения групповой электрозащиты.

Принцип срабатывания. Различают модели двух типов:

  • Электромеханические. Отключение аварийного участка не зависит от наличия напряжения в сети.
  • Электронные. Работоспособность электронного усилителя обеспечивается при наличии внешнего источника электропитания. Если целостность нулевого проводника нарушена, то такие устройства не могут обеспечить защиту от поражения электрическим током. Поэтому электронные модели менее надежны.

Современные импортные устройства преимум класса оснащены электромагнитным реле, которое отключает нагрузку при исчезновении потенциала.

Как это работает

Принцип работы УЗО в однофазной сети прост. Прибор фиксирует идущие на «землю» электрические токи утечек и выключает цепь. Детекция выполняется по разнице видов токов:

  • покидающей УЗО энергии;
  • возвращающегося в систему электричества.

В исправной электросети эти токи одинаковы по силе, но направленность должна быть противоположна. Если по некоторой причине возникает утечка (пробитая изоляция, касание провода и прочие ситуации), часть электроэнергии пойдет по новому «каналу» на «землю». Идущий на устройство защитного отключения электрический ток станет меньше исходящего. Аналогичное случится после попадания под электрическое напряжение некоторой детали — например, корпуса или иных проводящих частей.

Разность показаний по току фиксируется трансформаторным узлом с кольцевым сердечником. Первичная обмотка (нейтраль и фаза) размещены внутри. Вторичная обмотка соединяется непосредственно с размыкающим электроцепь исполнительным узлом. Контур сработает и без присутствия человека как источника сбоя, обнаружит утечку и снимет питание с поврежденной линии.

Виды, устройство и принцип работы УЗО

Выше описан принцип функционирования двухфазного УЗО-Д. Существуют также трехфазные защитные устройства: они обнаруживают утечки и дисбаланс распределения нагрузок. Это более продвинутые приборы, обеспечивающие дополнительный уровень защиты.

Функциональное назначение

Согласно официальному определению данный тип устройств играет роль быстродействующего защитного выключателя, реагирующего на утечку тока. То есть он срабатывает в том случае, когда образуется цепь между фазой и «землей» (проводником РЕ).

Популярные статьи  Торшер напольный своими руками

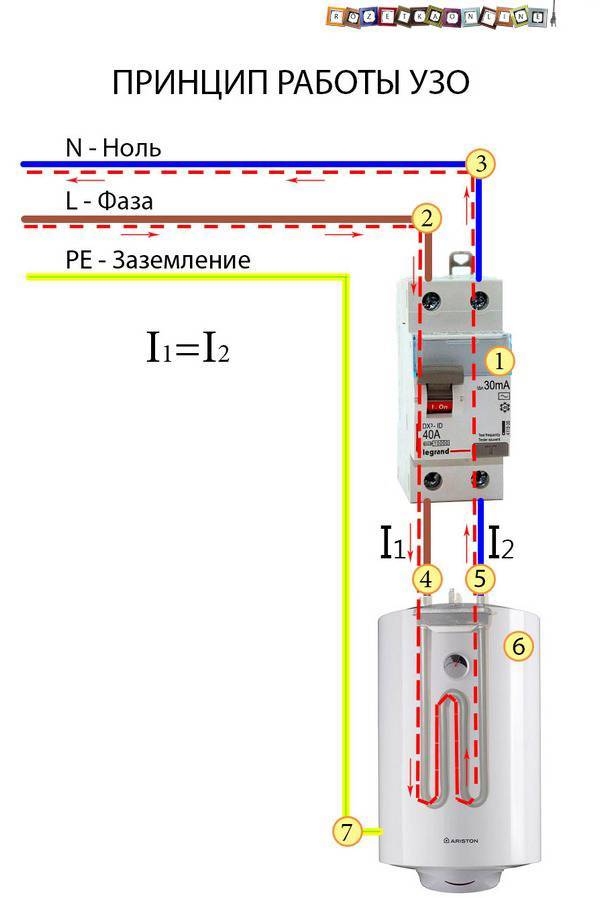

Приведем классический пример, в ванной установлен электрический водонагреватель. Он работает беспроблемно гарантийный срок и даже более, потом наступает момент, когда корпус одного из нагревающих элементов дает трещину и происходит пробой фазы на воду.

Яркий пример пробоя

Если в данном случае образуется цепь: фаза – человек – земля, тока нагрузки будет недостаточно для срабатывания электромагнитной защиты, она рассчитана на КЗ. Что касается тепловой защиты, то время ее срабатывания значительно дольше сопротивляемости человеческого организма деструктивному воздействию электротока. Результат можно не описывать, самое страшное то, что в многоквартирном доме такой бойлер может нести угрозу соседям.

В таких случаях представленный аппарат — единственно действенный способ обеспечить надежную защиту. Самое время рассмотреть его принципиальную схему, конструкцию и принцип действия.

Пример работы УЗО

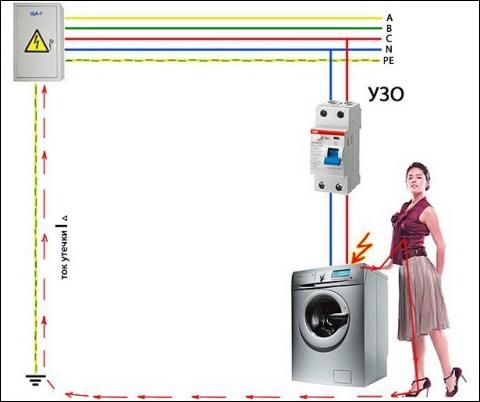

Приведем небольшой пример типичного УЗО-Д. Дано:

  • двухпроводная цепь электроснабжения на 220 В, без заземления;
  • в качестве потребителя энергии — стиральная машина;
  • встроенное в цепь устройство выключения.

Штатно УЗО пропускает электроэнергию напрямую и без препятствий. Входящий и поступающий токи имеют равное значение. При появлении, допустим, неисправности электродвигателя, напряжение окажется подано на корпус машинки. Коснувшись его, ничего не подозревающий человек окажется под мощным ударом электричеством.

Возникает ток утечки и разбалансировка: часть энергии утекает через тело попавшего под удар. В УЗО возвращается меньше электроэнергии, чем его покинуло, прибор разрывает цепь.

Виды, устройство и принцип работы УЗО

Существуют как простые механические устройства защиты, так и модели с полупроводниковыми размыкателями контактов. Есть и версии с более сложной встроенной логикой. Но электронные дороже и нуждаются в дополнительном питании для поддержания работы схем.

Как избежать некорректной работы дифзащиты при отсутствии заземления. 2 способа

При строительстве гражданских объектов в советский период не было норм, обязывающих выполнять заземление в каждой квартире. Конечная точка заземления в таких случаях — домовой электрощиток. Пользование современными электроприборами при схеме подключения без заземления — крайне опасно. Использование электрозащиты позволяет снизить риск поражения электротоком.

Без заземления электроаппарат обеспечивает отключение сети при протекании тока утечки через тело человека. При этом быстродействие защиты таково, что ток не успевает поразить организм.

В бытовых сетях УЗО без заземления для защиты от пожаров равноценно корректно работает, как и в случае трехпроводных линий.

Условно можно считать подключение электрозащиты без заземления, как частный случай работы устройства при обрыве заземляющего проводника, стабильно выполняя при этом свою основную функцию.

Главные характеристики УЗО

Выделим главные технические характеристики, на которые нужно обращать внимание при выборе УЗО для жилого помещения перед началом ремонта. К ним относятся:

  • количество полюсов: двухполюсный и четырёхполюсный УЗО;
  • напряжение сети: 220 или 380 В;
  • номинальный ток нагрузки сети, он колеблется от 16 до 100 Ампер;
  • условный ток короткого замыкания – может варьироваться от 3 до 15 кА. Эта величина показывает надёжность данного УЗО, и его способность к сопротивлению при возникновении замыкания;
  • конструкция устройства – электронный либо электромеханический;
  • принцип его работы (Ас, А, В, S или G);
  • его коммутационная способность.

Коммутационная способность – обозначается Im; являет собой максимальное значение, до которого это устройство будет реагировать. Эта величина должна составлять не менее 500 А.

Для обычной сети напряжения в 220 Вольт оптимально подойдут обычные двухполюсные приборы. Но для трехфазной сети с напряжением около 380 В следует выбирать уже упомянутые нами четырёхполюсные приборы УЗО.

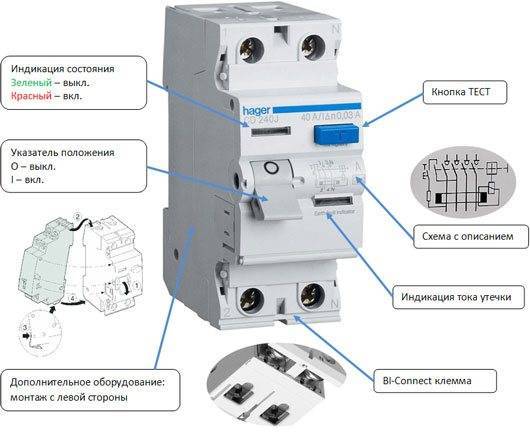

Основные элементы и характеристики УЗО

Современные защитные устройства не рекомендуется устанавливать в домах со старой проводкой. В таких помещениях часто происходит утечка тока, что приводит к нестабильности всей сети и существенным скачкам напряжения. В результате УЗО может срабатывать вообще без причин.

Обычно в жилых помещениях УЗО устанавливают для защиты утечки тока на кухнях и ванных, так как именно в этих комнатах существует повышенная влажность. Эти места более всего насыщены электрическими приборами, где может образоваться утечка тока.

Характеристики УЗО

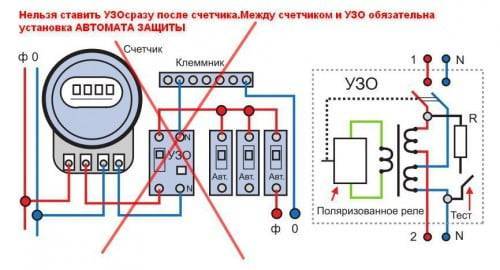

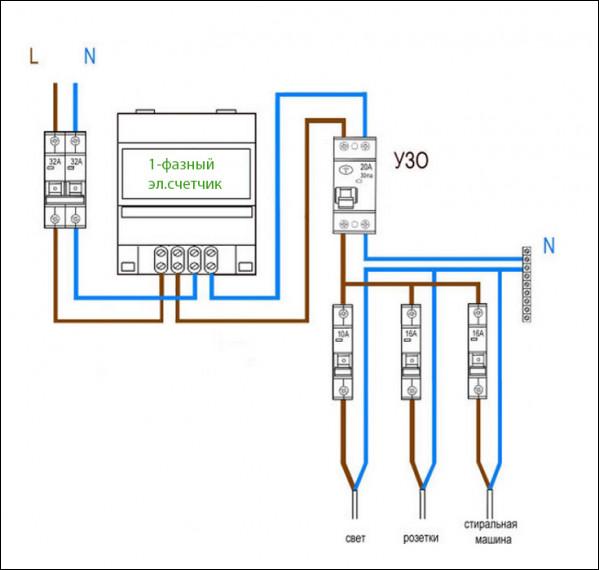

Виды, устройство и принцип работы УЗОСхема подключения УЗО

Номинальный ток

Указывает порог срабатывания устройства: 6, 10, 16, 25, 50, 63 и т. д. (ампер). Номинальный ток одинаков как для УЗО, так и для автоматов.

Быстродействие

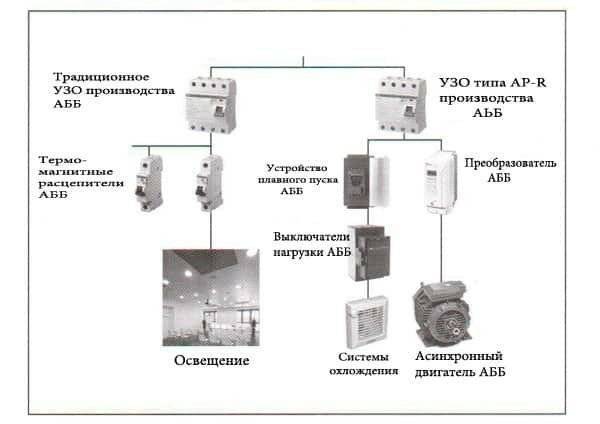

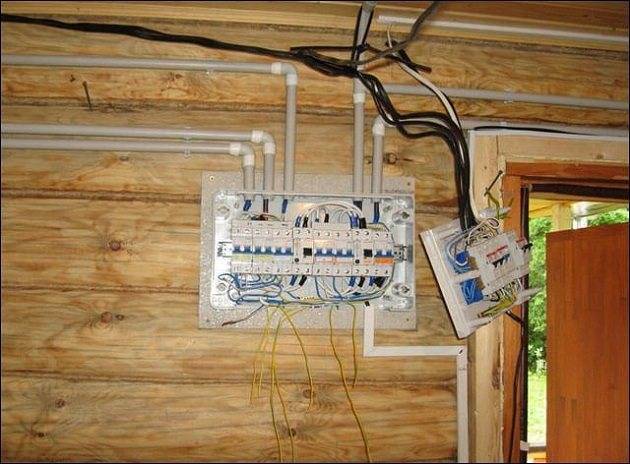

Виды, устройство и принцип работы УЗОРаспределение УЗО

В маркировке дифавтоматов применяется индекс электрического действия, который маркирован буквой «B», «C» или «D». Она стоит перед показателем номинального напряжения, как у стандартных автоматов

Скорость действия является важной переменной характеристикой аварийного аппарата

Ток отключения (утечки)

Обычно это число из набора: 10, 30, 100, 300 или 500 мА. Указывается данная характеристика треугольником (буквой «дельта»), которая стоит перед числом, характеризующим величину номинального тока утечки в миллиамперах, при котором активируется защита.

Номинальное напряжение

Важнейшим рабочим показателем автоматов и УЗО выступает номинал напряжения (220 вольт – для одной фазы или 380 вольт для трёх) – это обычное рабочее напряжение.

Как обеспечить качественную защиту

Несмотря на явную пользу УЗО, без автомата защиты обойтись не получится. УЗО не реагирует ни на сверхтоки (короткие замыкания), ни на перегрузку. Оно отслеживает только ток утечки. Так что для безопасности проводки необходим еще и автомат. Эту пару — автомат и УЗО — ставят на входе. Автомат обычно стоит до счетчика, защита от утечек — после.

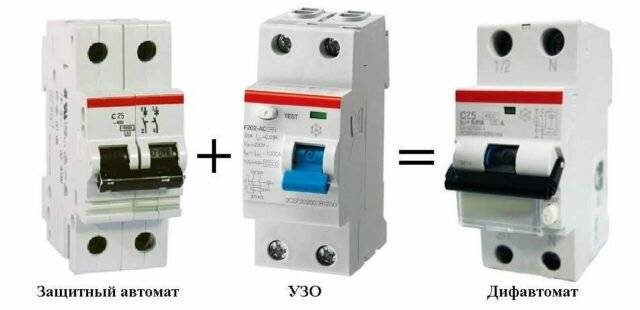

Вместо пары — УЗО+автомат, можно использовать дифференциальный автомат. Это два устройства в одном корпусе. Дифавтомат отслеживает сразу и ток утечки, и короткое, и перегрузку. Его ставят, если есть необходимость в экономии места в щитке. Если такой необходимости нет, предпочитают ставить отдельные устройства. Проще определять повреждение, дешевле замена при выходе из строя.

Виды, устройство и принцип работы УЗО

Критерии выбора УЗО

Выше мы рассмотрели, какие типы и виды УЗО бывают, и убедились в необходимости их использования. На вопрос, какое УЗО выбрать для вашего дома и как подобрать этот действительно нужный прибор, лучше помогут ответить специалисты. При строительстве нового дома либо при капитальном ремонте квартиры нужно разработать проект всего электроснабжения помещения. Во время процесса ремонта возникает много технических нюансов, с ними под силу справиться лишь опытные инженеры-электрики. Именно они помогут вам правильно выбрать подходящее устройство защитного отключения для вашего дома.

Если в вашей квартире не установлено реле напряжения, то вы можете быть подвержены скачкам напряжения сети. В розетке вместо 220 Вольт может резко появиться 300 Вольт. Такие перепады напряжения очень опасны для электронного УЗО. Ведь из-за таких скачков может выйти из рабочего строя его электронная плата. Вы можете и не знать, что внутреннее устройство вышло из строя. Поэтому особо рекомендуется выполнять периодическую проверку работоспособности УЗО. Для этого существует функция «Тест» на корпусе устройства, лучше это делать раз в месяц.

Популярные статьи  Сечение кабеля и мощность

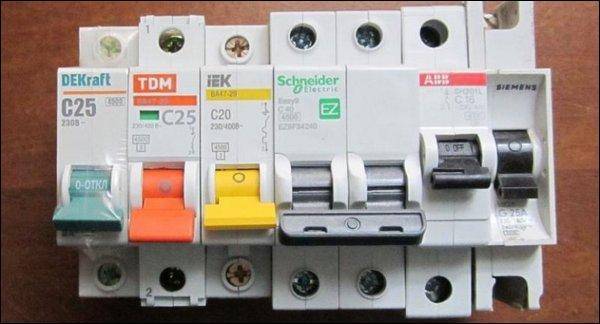

УЗО различных производителей

Также не мешает обратить внимание на выбор производителя УЗО. Рассмотрим лучшие европейские фирмы производители данных приборов:

  • ABB;
  • Legrand;
  • Siemens;
  • Schneider electric;
  • Moeller;
  • AEG.

Но уже существует вполне приличная альтернатива среди отечественных производителей:

  • DEKraft;
  • КЭАЗ;
  • ИЕК;
  • Контактор.

Исходя из этого рейтинга, вы можете сами изучить отзывы на различных сайтах, чтобы определиться с производителем автоматического автомата для дома.

Также выбор зависит, куда вы будете устанавливать данное устройство – в частный дом или квартиру. Напряжение, протяжённость и количество подключённой бытовой техники, требует особого внимания при подключении УЗО.

Выбор УЗО

Когда принципиальный вопрос о наличии защиты решен, следует, понять, какое УЗО поставить в частном доме или городской квартире. В подборе модели следует ориентироваться на подведенную к жилью мощность, количество потребителей, их отдельную и совокупную мощность, тип кабеля на вводе и на внутренней разводке. К примеру, для условного объекта с мощностью потребителя в 1850 Вт и внутренней разводкой проводами 3×2.5 кв. мм длиной 8 метров на основании калькуляций подбираем и устанавливаем двухполюсное электромеханическое УЗО типа А с током КЗ 6000 А и дифференциальным отключающим 10 А. Под такие характеристики, например, подходит стиральная машина в квартире.

Виды, устройство и принцип работы УЗО

При подборе системы защиты следует рассчитать ее параметры. Расчет УЗО по мощности делается по специальным формулам. Для помощи не знающим, как подобрать УЗО и автомат по мощности, существуют различные таблицы соответствий и совместимости.

В целом для расчета целевого тока утечки надо руководствоваться формулой:

  • IΔ= IΔэп + IΔсети =0.4 Iрасч+0.01Lпровода, где:
  • IΔэп — указанный в миллиамперах ток утечек приемника энергии;
  • IΔсети — сетевой ток утечки, также в мА;
  • Iрасч — расчетный ток нагрузки в рассматриваемой электрической цепи (в амперах);
  • Lпровода — общая длина проводника фазы в метрах.

IΔ в рассматриваемом примере равен 3.45 мА.

Таким образом, окончательная формула, как выбрать УЗО по мощности:

  • IΔn > = 3 IΔ.
  • 3 IΔ=3×3.45=10.35 мА

Приведенный выше расчет номинала выполнен именно по этой методике.

Виды, устройство и принцип работы УЗО

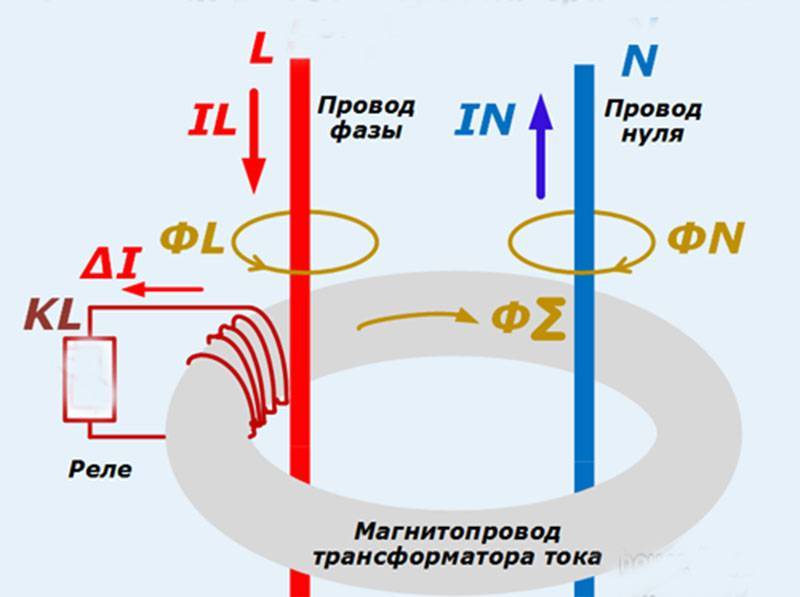

Принцип действия УЗО

Очевидно, что при наличии утечки в цепи токи на её начальном (ввод фазы в квартиру) и конечном (выход нулевого провода из квартиры) участках будут отличаться. На сравнении этих токов и построен принцип работы УЗО: если будет обнаружено расхождение, прибор разъединит цепь. Но реализовать этот принцип можно двумя способами, поэтому и разновидностей УЗО на сегодняшний день существует две: электромеханическая и электронная.

Электромеханические УЗО

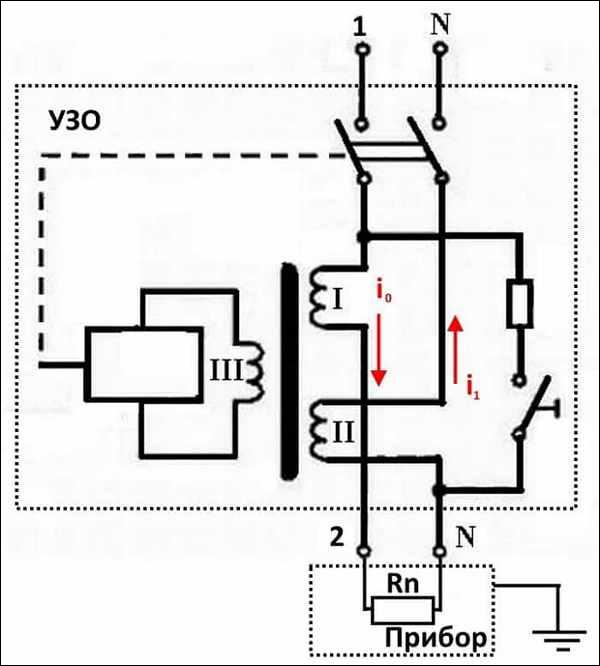

В электромеханическом устройстве защитного отключения имеется три катушки, две из которых являются рабочими, а третья — управляющей. Правильное название всей этой конструкции — дифференциальный трансформатор, при этом управляющая катушка играет в нём роль вторичной обмотки. Одна из рабочих катушек включается в фазу, другая — в нулевой провод, причём подключаются они так, чтобы токи в них протекали в разных направлениях.

Электромеханические защитные устройства основаны на сравнении магнитных полей, порождаемых токами в начале и конце цепи

Соответственно, магнитные поля, возбуждаемые токами в катушках, также окажутся разнонаправленными. При абсолютном равенстве токов векторная сумма силовых линий обоих полей будет равна нулю, то есть поля как бы будут взаимно уничтожаться.

Если же значения токов из-за утечки окажутся отличными (эта разница и называется дифференциальным током), то внутри УЗО возникнет какое-то остаточное электромагнитное поле, которое наведёт ЭДС в третьей — управляющей — катушке. Эта ЭДС приведёт в действие чувствительное поляризованное реле, которое и разъединит электрическую цепь.

Электронные устройства защитного отключения

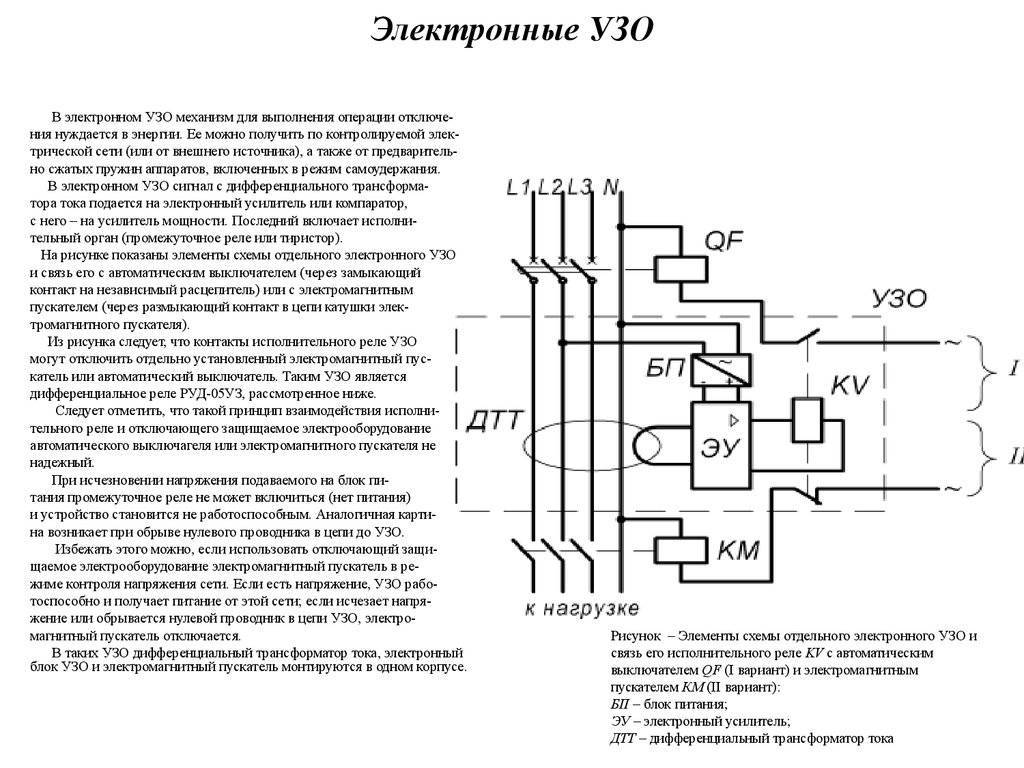

В электронных УЗО помимо дифференциального трансформатора имеется плата с усилителем, выполненным на микросхеме или на транзисторах. Его задача состоит в усилении тока, возникающего в управляющей катушке (вторичная обмотка дифференциального трансформатора), который затем подаётся на отключающее реле. Наличие усилителя позволяет уменьшить мощность дифференциального трансформатора, а значит, и его размеры.

Электронное УЗО по внешнему виду мало чем отличается от электромеханического, но имеет другой принцип действия и более компактный корпус

В результате изделие становится более компактным и дешёвым. Но при этом у электронных УЗО появляется важная особенность: схема усилителя нуждается в электропитании, которое берётся из обслуживаемой цепи. То есть усилитель включается в данную цепь параллельно с другими нагрузками. Ниже мы покажем, как это обстоятельство влияет на надёжность прибора.

Общие выводы

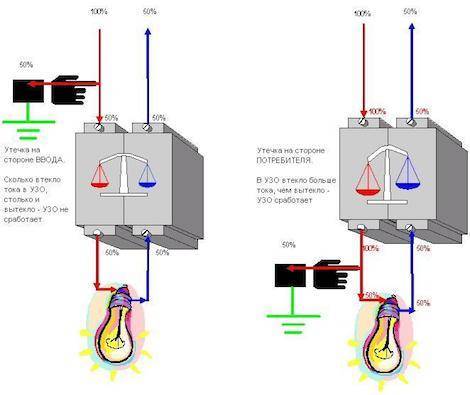

Ознакомившись с принципом работы УЗО, можно сделать два важных вывода:

  1. УЗО не сработает, если человек коснулся одновременно находящегося под напряжением элемента и нулевого провода, то есть ток «пошёл» не в землю, а весь остался в цепи. Защиту на случай подобных происшествий ещё не придумали, так как их сложно распознать: параметры цепи будут такими же, как если бы в неё была включена обычная нагрузка.
  2. УЗО не защищает от коротких замыканий или превышения нагрузки. Поэтому в цепи помимо этого устройства обязательно следует устанавливать автоматический выключатель или предохранитель. Сегодня выпускаются приборы, в которых УЗО и выключатель-автомат совмещены. Подобные изделия называются автоматическими выключателями, которые управляются дифференциальным током (АВДТ), но в обиходе их называют проще — дифференциальные автоматы.

Устройство электромеханического УДТ

Электромеханические УЗО состоят из следующих основных деталей:

  • корпуса;
  • контактной системы состоящей из клемм, к которым подключаются питающие провода, подвижных и неподвижных контактов, которыми осуществляется коммутация;
  • измерительного трансформатора и выпрямителя;
  • поляризованного реле;
  • системы механического отключения (расцепителя);
  • системы гашения электрической дуги;
  • тестовой кнопки и резистора.

Поляризованное реле

Исполнительным органом в электромеханических устройствах дифференциального тока является поляризованное реле. Поляризованное реле относится к классу бистабильных реле постоянного тока. Оно может находиться как в отключенном, так и во включенном состоянии в отсутствие напряжения на его обмотке. В УЗО на обмотку поляризованного реле поступает выпрямленное напряжение от измерительного трансформатора. При достижении порогового значения происходит переключение реле, которое механически связано с расцепителем. В результате происходит отключение УДТ.

Кнопка «ТЕСТ»

В отличие от автоматических выключателей и других аппаратов защиты, в УЗО имеется возможность выполнения проверки работоспособности устройства. Проверка выполняется нажатием кнопки «Тест». Эта кнопка вместе со специально подобранным резистором образует цепочку, которая имитирует возникновение тока утечки. Концы цепочки соединяются с нулевым и фазным проводом. Проводники цепочки не проходят через кольцевой сердечник дифференциального трансформатора. Поэтому при проведении теста нарушается баланс магнитных потоков в измерительной системе. Номинал резистора выбирают таким образом, чтобы ток искусственной утечки был равен номинальному току срабатывания дифференциальной защиты.

Популярные статьи  Терморегулятор для инкубатора

Особенности подключения

Принцип работы УЗО в однофазной сети обуславливает особенности его подключения

Важно отметить, что такие устройства предназначены для применения в специфических схемах:

  • TN-S
  • TN-C-S.

Обязательное условие — правильное подключение к проводке. Только в этом случае, в условиях деформации проводки, потенциал, который регистрируется на корпусе, начнет поступать на землю посредством проводника. Неисправность будет зафиксирована.

Виды, устройство и принцип работы УЗО

Правильно подключение УЗО

Как работает узо в условиях утечки? Потенциал, считающийся опасным, идет в землю, за что отвечает специальная шина. В конструкции реле фиксируются значения, вызванные дисбалансом. Качественное и исправное УЗО сразу же определить имеющиеся неисправности, более того — устройство мгновенно деактивирует схему посредством контактов.

Как работает узо с заземлением в условиях нулевого обрыва? Важно отметить, что в таких условиях реле статического типа от питания отключаются, соответственно, их функционирование приостанавливается. В случае с трехфазной системой, регистрируется перекос, вследствие чего напряжение начинает существенным образом увеличиваться

Если на слабом участке будет зарегистрирована деформация изоляции, то же произойдет уже в конструкции другого корпуса.

Что такое УЗО

Технически устройство отключения — механический узел, назначение которого — автоматически прервать электрическую цепь при появлении в ней заданного тока дисбаланса. Такие приборы применяются профессионалами уже давно и выпускаются во множестве моделей: электрики хорошо знакомы и с их типами, и с устройством, и с принципами работы. Но при монтаже домашних цепей хозяева жилья и нанятые ими мастера нередко не до конца понимают, для чего нужно УЗО, и пренебрегают его установкой в схему, лишая сеть мощной защиты.

Виды, устройство и принцип работы УЗО

Механизм защищает от:

  • возгорания из-за проблем с электропитанием;
  • поражения человека электричеством из поврежденной цепи.

Одна из ключевых инженерных задач электрики — защитить людей от ударов током. Ее решение потребовало значительного времени и технических изысканий. Ведь даже если обычные автоматические выключатели отлично контролируют ток нагрузки, коснувшегося проводящей детали или кабеля под высоким напряжением человека от опасности они не сберегут. Также эти приборы не способны своевременно реагировать на связанные с нарушением целостности изоляции кабельных систем токи утечки и эффективно защитить от возникающих по данной причине пожаров.

Виды, устройство и принцип работы УЗО

Ситуация улучшилась после разработки УЗО. Они следят за дифференциальным током и разъединяют цепь после достижения им некоторого установленного значения. Эти аппараты получили имя УЗО-Д (дифференциальные). Во времена Советского Союза УЗО-Д выпускался собственной промышленностью страны, на Гомельском заводе электроаппаратов. В наше время на рынке присутствуют как импортные образцы, так и российского производства.

Виды, устройство и принцип работы УЗО

Ошибки в схемах подключения из-за которых выбивает УЗО

Как было сказано выше УЗО срабатывает на токи утечки, т.е. если сработало УЗО — это значит, что произошло попадание человека под напряжение или по какой либо причине оказалась повреждена изоляция электропроводки или электрооборудования.

Но что если УЗО самопроизвольно срабатывает и при этом повреждений нигде нет, а подключенное электрооборудование исправно? Возможно все дело в одной из следующих ошибок в схеме сети защищаемой УЗО.

Одной из самых распространенных ошибок является объединение нулевого защитного и нулевого рабочего проводника в зоне действия УЗО:

В этом случае величина тока выходящего из сети через УЗО по фазному проводу будет больше чем величина тока возвращающегося в сеть по нулевому проводнику т.к. часть тока будет протекать мимо УЗО по проводнику заземления, что приведет к срабатыванию УЗО.

Так же, часто встречаются случаи использования в качестве нулевого рабочего проводника проводник заземления или стороннюю проводящую заземленную часть (например арматуру здания, систему отопления, водопроводную трубу). Такое, подключение как правило происходит при повреждении нулевого рабочего проводника:

Оба этих случая приводят к тому, что УЗО выбивает, т.к. ток выходящий из сети по фазному проводу ток через УЗО не возвращается обратно в сеть.

Самостоятельная установка УЗО

Сегодня все чаще осуществляется силами людей, не имеющих достаточных знаний и опыта в сфере электрики. Это может быть опасно, особенно если речь идет о зданиях старой постройки, подготовленных под реконструкцию.

Самостоятельный монтаж УЗО

Именно в рамках реконструкции, как правило, осуществляется переход к применению TN-C-S. Все, что имеет смысл сделать в данном случае — это заземлительный контур. Другой вариант — подсоединения корпуса бытовой техники к сети водопровода, отопительным радиаторам, либо к тем элементам строительного фундамента, которые выполнены из металла.

Принцип работы УЗО в однофазной сети

Основным принципом работы защитного устройства в однофазной сети является сравнение токов в фазном и нулевом проводах. При исправном состоянии цепи фазный ток проходит через нагрузку и возвращается к источнику питания по нулевому проводнику с такой же силой тока. Однако, в случае нарушения изоляции провода, происходит токовая утечка на металлический корпус. В данной ситуации ток фазы разделяется на две части: одна из них уходит в землю сквозь человеческое тело, а другая – возвращается в исходную точку по нулевому проводнику.

Виды, устройство и принцип работы УЗО

Сила тока в 0,01А уже представляет опасность для человека, а 0,1А – становится смертельной. Таким образом, ток отсечки УЗО будет составлять 0,03А, при котором напряжение сети отключается. То есть, ток не успевает достичь смертельно значения. Обычно корпус оборудования подключается к корпусу заземления, и при возникновение утечки тока происходит автоматическое отключение защитной аппаратуры. При выборе того или иного варианта для конкретной цепи, учитывается принцип работы УЗО и схема подключения к установленным потребителям

В однофазной сети УЗО работает с трехжильной проводкой, подключенной по системе TN-C-S, позволяющей выполнить заземление и защиту электрооборудования в соответствии с установленными правилами (рис. 1). Сетевые провода подключаются к верхним клеммам, обозначенным L и N, что соответствует фазе и нулю. От нижних клемм провода уходят к электрооборудованию.

Виды, устройство и принцип работы УЗО

Заземляющий проводник окрашивается в желто-зеленый цвет и напрямую соединяется с металлическими частями оборудования, минуя защитное устройство. Далее он уходит через электросчетчик к заземляющей шине распределительного щитка. В данном варианте работа УЗО обеспечивает защиту людей, но ему самому будет постоянно угрожать опасность в виде коротких замыканий и перегрузок.
