Провод ПВ-3: технические характеристики, сечения, применение

Технические характеристики

Все характеристики ПВ3 условно можно подразделить на механические, термические и электрические, которые определяют его возможность полноценно решать поставленные задачи. Рассмотрите их все:

  • Допустимый радиус изгиба провода – определяет, на какую величину, в зависимости от параметров марки можно изгибать данный проводник. Данный параметр проверяется сразу после изготовления и вносится в паспорт изделия. Для ПВ3 соблюдается соотношение радиуса при прокладке не менее 5 диаметров наружной части самого провода.

    Рис. 4: радиус изгиба

  • Допустимое механическое удлинение изоляции – характеризует возможность поливинилхлоридного слоя к изменению своих геометрических параметров, но не менее чем на 50% от существующей длины. Чтобы провод можно было легко изгибать в заданном диапазоне.
  • Температура эксплуатации – допустимый предел температур, при котором допускается нормальная работа провода без потери ним заявленных параметров. Применительно к этой марке номинальные границы составляют от – 50°С до +70°С.
  • Кратковременный перегрев – допускается воздействие в аварийной ситуации или при перегрузке системы до 150°С. При этом изоляция сохраняет диэлектрические и механические параметры.
  • Устойчивость изоляционного слоя к единичным ударам, акустическим и вибрационным воздействиям. Из-за узкой специализации, для рядового потребителя такие характеристики ПВ3 не актуальны, они важны для линий связи и специфического оборудования.
  • Электрическое сопротивление изоляции – испытывается на этапе изготовления путем погружения провода в воду и последующей подачи напряжения в 2,5 кВ в течении 5 минут.
  • Проводимость жилы – определяется сопротивлением медного проводника, данная величина нормируется для каждой марки отдельно и может варьироваться в зависимости от температуры провода.

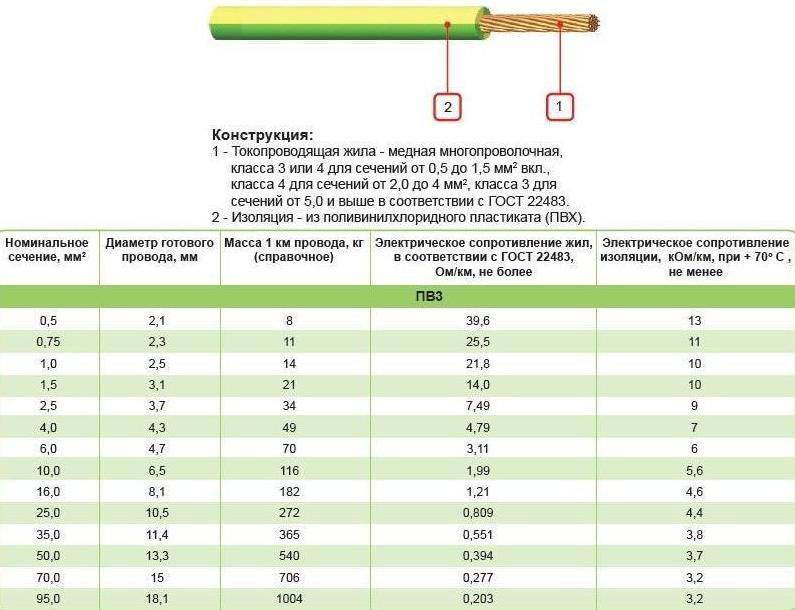

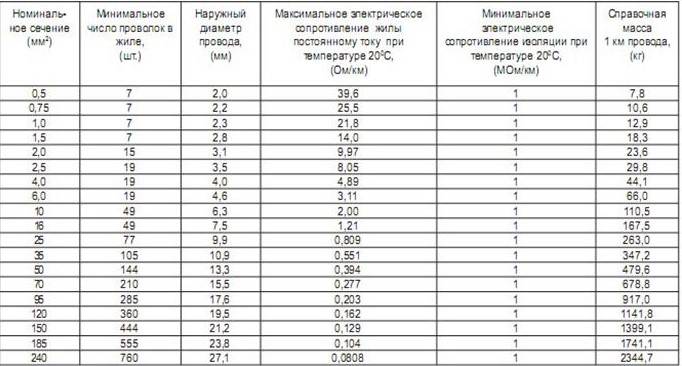

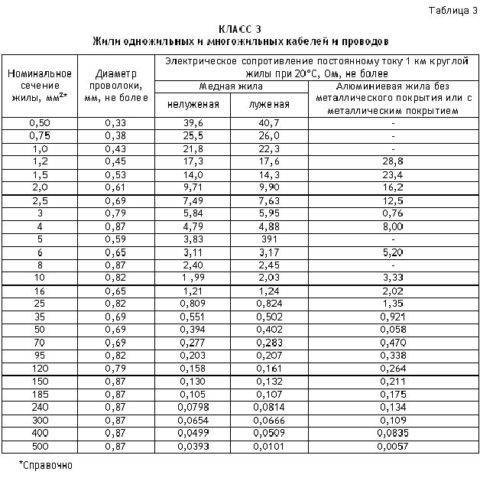

Таблица: зависимость параметров ПВ-3 от числа проволок и их сечения.

Номинальное сечение (мм2) Минимальное число проволок в жиле (шт) Наружный диаметр провода (мм) Максимальное электрическое сопротивление жилы при постоянном токе и температуре 20°С. (МОм/км)
0,5 7 2,0 39,6
0,75 7 2,2 25,5
1,0 7 2,3 21,8
1,5 7 2,8 14,0
2,0 15 3,1 9,97
2,5 19 3,5 8,05
4,0 19 4 4,89
6,0 19 4,6 3,11
10 49 6,3 2,0
16 49 7,5 1,21
25 77 9,9 0,809
35 105 10,9 0,551
50 144 13,3 0,394
70 210 15,5 0,277
95 285 17,6 0,203
120 360 19,5 0,162
150 444 21,2 0,129
185 555 23,8 0,104
240 760 27,1 0,0808

Следует отметить, что несмотря на нижний предел рабочих температур в – 50°С, прокладывать провод разрешается в условиях не ниже – 15°С, так как изоляция становится хрупкой и при изгибах ее легко повредить. Если у вас возникла необходимость прокладки ПВ3 в холодном климате ниже – 15°С, его нужно дополнительно подогреть.

Производители провода марки ПВ-3

Многие компании выпускают кабельную продукцию высокого класса. Среди них выделяют наиболее популярных производителей, которые гарантируют долгий срок службы приобретенного изделия.

Провод ПВ-3: технические характеристики, сечения, применение
Лучшие компании по изготовлению изделий марки ПВ-З

ТД «Альянс Кабель»

Холдинг «Альянс Кабель» входит в тройку лидеров кабельной отрасли России и стран СНГ. Всеми известная компания выпускает десятки видов кабеля для промышленных, а также бытовых нужд, изготовленных из высококачественной меди от Уральской горно-металлургической компании.

Это гарантия высокого качества продукции, подтверждаемая соответствующими сертификатами. ООО Торговый Дом «Альянс Кабель» даёт возможность приобрести кабельную продукцию для нужд авиации и приборостроения, монтажа систем связи и сигнализации, ремонта подвижного состава и прокладки силовых линий.

Провод ПВ-3: технические характеристики, сечения, применение

Обратите внимание! Продукция поставляется на объекты «Газпрома», «Транснефти», ФСК ЕЭС и прочих крупных российских компаний. Потребители выбирают продукцию данного производства из-за:

Потребители выбирают продукцию данного производства из-за:

  • цены, соответствующей качеству изделий;
  • оперативной доставки продукции;
  • соответствия продукции международным стандартам качества;
  • большого выбора номенклатуры.

«Спецкабель»

Кабельный был образован в 1997 г. Компания располагает специализированным кабельным производством, современной научно-технической и испытательной базами.

Производство провода на

К основной номенклатуре разрабатываемой предприятием продукции относятся:

  • кабели огнестойкие для систем противопожарной защиты (адресные СПС, СОУЭ);
  • кабели для промышленной автоматизации (RS-485, Profibus, LonWork);
  • кабели огнестойкие для систем безопасности;
  • кабели для локальных компьютерных сетей (нетиповые условия прокладки);
  • кабели для цифровой телефонии (поток Е1);
  • радиочастотные кабели (сети кабельного ТВ, радио-сотовой связи);
  • трибоэлектрические изделия (для вибрационных охранных систем);
  • комбинированные провода (в том числе для систем видеонаблюдения).

К сведению! Предприятие производит радиочастотные кабельные сборки (отрезки кабелей в сборе с соединителями) для радиоэлектронной аппаратуры и антенно-фидерных трактов с нормированием параметров передачи в полосе частот до 20 ГГц.

Аккредитованная испытательная лаборатория и система контроля качества гарантируют высокий уровень выполняемых работ. Предприятие имеет авторские права практически на всю серийно производимую продукцию, большая часть которой сертифицирована в системах «ГОСТ Р» и «Пожарной безопасности». Получены свидетельства о типовом одобрении Российского морского регистра судоходства, лицензии Федеральной службы по экологическому, технологическому надзору на изготовление оборудования для атомных станций.

Вам это будет интересно Описание кабеля МКЭШ

«Москабель»

Московский кабельный функционирует с 1878 г. Изначально завод имел другое название — «Товарищество для эксплуатации электричества М. М. Подобедов и К». Однако со временем владельцы завода его переименовали.

Обратите внимание! Дочернее предприятие группы ООО «Завод Москабель» занимается производством силовых кабелей ООО «Москабельмет». Компания производит широкий спектр силовых кабелей с бумажной пропитанной или пластмассовой изоляцией, в том числе бронированного типа и самонесущие изолированные провода СИП

Успешная конкуренция на рынке кабелей среднего класса напряжения до 10 кВ позволяет ООО «Завод Москабель» на протяжении десятилетий обеспечивать своей продукцией структуры РАО ЕЭС, службы метрополитена, объекты строительного комплекса на всей территории России.

Провод ПВ-3: технические характеристики, сечения, применение

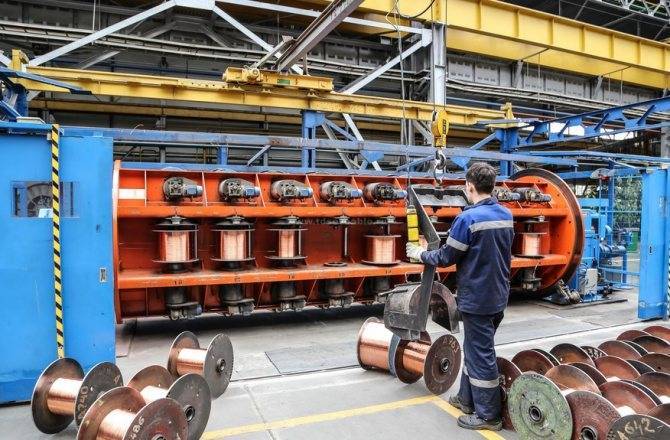

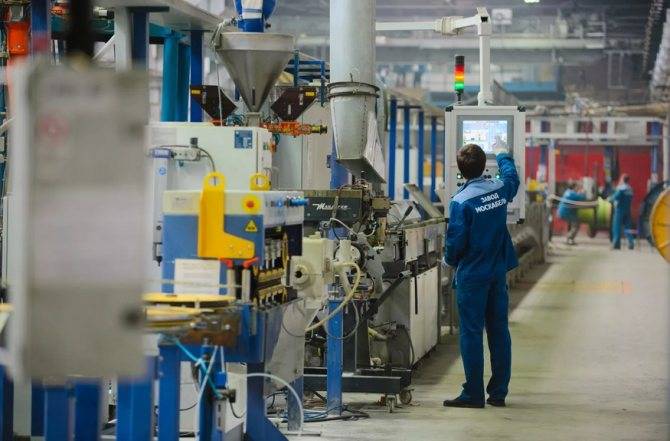

Производство кабельной продукции на предприятии «Москабель»

Провод ПВ расшифровка и применение

Шнур ПВ представляет собой медный проводник для передачи электричества на расстояния от источника до получателя. Он защищен специальным слоем – изоляцией, сделанной из поливинилхлорида. Его используют для подключения электрических приборов и механизмов, а также для заземления осветительных путей.

Согласно общепринятым нормам, аббревиатура ПВ обозначает следующее:

Буква П — означает провод. Также возможно обозначение К – кабель.Буква В сообщает о том, что изоляционный слой состоит из поливинилхлорида или винила.

Если перед ПВ отсутствует буква А, то это свидетельствует о том, что в качестве токопроводящего элемента используются медные жилы.

Провод ПВ-3: технические характеристики, сечения, применение

Как правило, после аббревиатуры ПВ указывается цифра от 1 до 6, каждая из которых отвечает за класс гибкости провода. Запомните — первый класс является наименее гибким, а вот шестой самый гибкий из всех представленных видов. Уровень гибкости напрямую зависит от конструкции самого провода и его характерных особенностей.

Популярные статьи  Светильники аварийного освещения

ПВ провода весьма устойчивы к механическим повреждениям, поражению плесенью и довольно износостойкие по своим параметрам. Особенностью данной продукции является самозатухающаяся изоляция, обеспечивающая защиту провода от перегрева.

Провод ПВ-3: технические характеристики, сечения, применение

Провод ПВ применяется в следующих случаях:

  • для присоединения электрических приборов к источнику тока;
  • для заземления стационарных и силовых осветительных сетей;
  • для подключения электрических аппаратов и устройств.

Рассмотрим каждый из видов кабелей: их особенности и сферу применения.

Провод ПВ 4

Шнур ПВ 4 устроен следующим образом: медные проволоки, скрученные между собой в один провод, покрытые изоляционным слоем яркого цвета, используемые для включения электрических механизмов и прокладки осветительных путей, а также для сборки электросхем. ПВ 4 намного гибче, чем его предшественник ПВ 3, поэтому кабель используется в местах, где эта гибкость необходима.

Изоляция у ПВ 4 однослойная. Электропроводящие жилы изготавливаются согласно ГОСТ 22483.

Тон изоляции одноцветный. Покупатель может выбрать цвет шнура из представленных у производителя (красный, желтый, зеленый и другие). Как и все кабели для заземления, ПВ 4 имеет зелено-желтый цвет.

ПВ 4 для заземления имеет желто-зеленый цвет.

Сфера применения

При работе с ПВ 4 следует соблюдать умеренную температуру. Если работа происходит в холодном помещении или в зимнее время года, то лучше использовать ПВ-ХЛ.

Данный вид не любит влагу, поэтому размещать его следует в помещениях или с защитой в виде навеса.

Шнур отличается от остальных своей высокой гибкостью, поэтому чаще всего используется в распределительном щите. Также он незаменим для включения электрооборудования в сеть.

Большой популярностью провод пользуется в установке освещения. Кабель подходит для присоединения к электропитанию, а также для разводки внутри светящегося предмета.

Технические параметры

Шнур ПВ 4 отличается от остальных следующими характеристиками:

  • номинальное переменное напряжение не должно превышать 450 Вольт;
  • номинальное постоянное напряжение не должно превышать 1000 Вольт;
  • минимальная температура использования — -50 градусов по Цельсию;
  • максимальная температура использования — + 70 градусов по Цельсию;
  • радиус изгиба — 5 наружных диаметров провода;
  • сопротивление изоляции при приемке – 1 МОм, а при эксплуатации не менее 10 КОм.

Провод, в длину, достигает 100 метров. ПВ 4 благоприятно переносит вибрации и негативные механические воздействия.

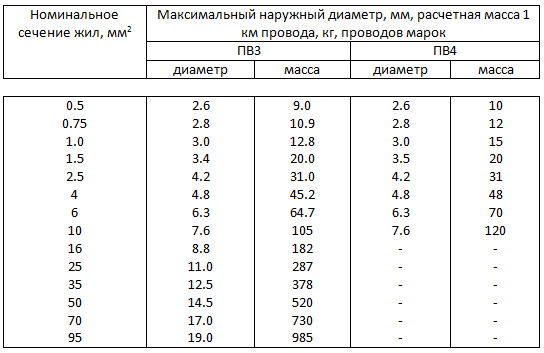

Площадь поперечного сечения, кв.мм Число и диаметр проволок Масса кг/км Номинальный наружный диаметр Максимальный наружный диаметр
0,5 16*0,20 8,65 2,14 2,6
0,75 24*0,20 11,63 2,4 2,8
1 32*0,20 14,3 2,54 3
1,5 21*0,30 20,61 3 3,5
2,5 46*0,26 32,44 3,9 4,2
4 56*0,30 48,56 4,2 4,8
6 84*0,30 72,6 5,1 6,3
10 77*0,41 116,76 6,6 7,6

Изготовитель дает гарантию на провод, как минимум, на 2 года. Срок же реальной службы ПВ 4 достигает 15 лет.

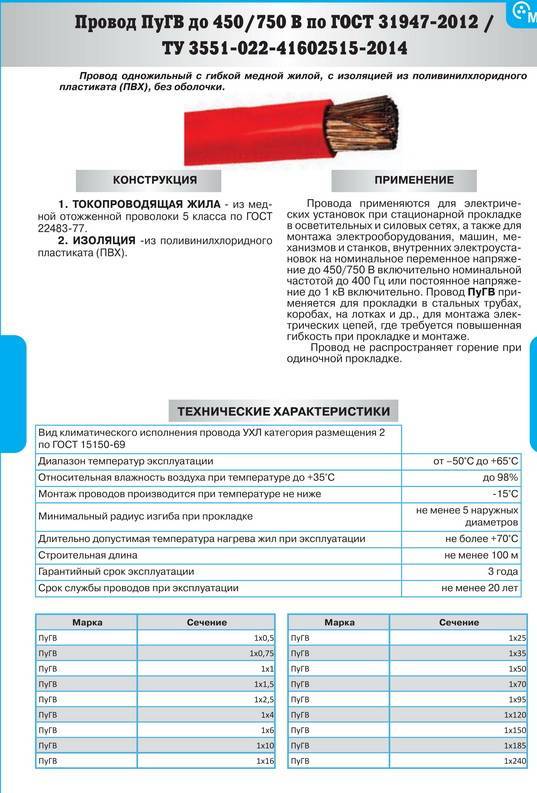

ПуГВ, ПуГВВ, ПуВ, ПуГВнг(В)-LS — популярные установочные провода

Провода ПуГВ, ПуГВВ, ПуВ, ПуГВнг(В)-LS представляют собой подгруппу установочных проводов, широко используемых для монтажа электрооборудования. Собственно, хорошее представление о назначении этого вида кабельно-проводниковой продукции дает расшифровка аббревиатуры в названиях: общая часть (Пу) расшифровывается как «провод установочный» (то есть, нередко используемое выражение «кабель ПуГВ» не совсем корректно), буква «Г» появляется в названии проводов с гибкой токоведущей жилой, буква «В» указывает на наличие изоляции из поливинилхлоридного пластиката; наконец маркировка и LS (от английского «low smoke») означает, что кабель не распространяет горение и имеет пониженное дымо- и газовыделение.

Провода данной группы соответствуют требованиям ГОСТ 31947-2012, токопроводящие жилы изготавливаются из медной отожженной проволоки (класс 1, 2 или 5 по ГОСТ 22483).

ПуВ – провод одножильный с медной жилой, с изоляцией из поливинилхлоридного пластиката, без оболочки. Предназначен для прокладки в стальных трубах, коробах, на лотках для монтажа электрических цепей.

ПуГВ – провод одножильный с гибкой медной жилой, с изоляцией из поливинилхлоридного пластиката, без оболочки. Предназначен для прокладки в стальных трубах, коробах, на лотках для монтажа электрических цепей, где требуется повышенная гибкость при прокладке и монтаже.

ПуГВВ – провод одножильный, с гибкой медной жилой, с изоляцией и оболочкой из поливинилхлоридного пластиката. Предназначен для монтажа электрических цепей, где требуется повышенная гибкость при прокладке и монтаже.

ПуГВнг(В)- LS- провод одножильный, с гибкой медной жилой, с изоляцией из поливинилхлоридного пластиката пониженной пожарной опасности, без оболочки. Провод отличается низким дымо- и газовыделением, не распространяет горение.

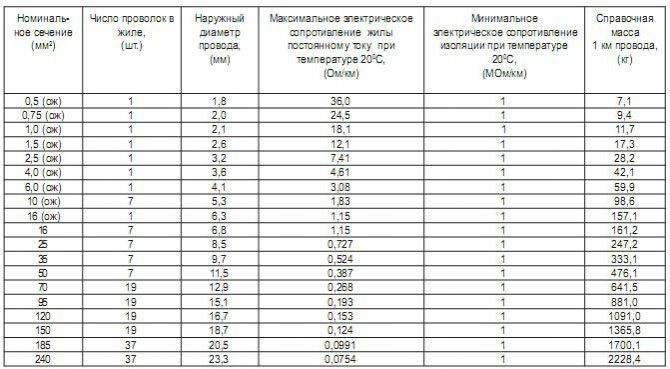

Номинальный наружный диаметр и расчётная масса проводов ПуВ, ПуГВ, ПуГВВ

Номинальное сечение токопроводящей жилы, мм2 Номинальный диаметр провода, мм Расчетная масса 1 км провода, кг
ПуВ ПуГВ ПуГВВ ПуВ ПуГВ ПуГВВ
0,50 2,0 2,1 8,0 8,58
0,75 2,2 2,4 10,6 11,5
1 2,3 2,5 13,3 14,1
1,5 2,8 3,1 19,5 20,6
2,5 3,4 3,9 30,8 34,5
4 3,9 4,6 45,7 49,6
6 4,4 4,9 65,2 70,2
10 5,6 6,5 8,10 108 113 141
16 7,1 7,9 9,68 174 178 215
25 8,8 10,0 11,7 268 278 326
35 9,9 11,0 13,2 363 367 428
50 11,7 13,3 15,3 499 519 587
70 13,4 15,4 17,4 691 708 785
95 15,7 17,6 19,6 957 966 1053

Свойства и область применения

Провод ПВ-3 — один из популярных и распространенных. Это одножильный многопроволочный медный провод в виниловой оболочке. Виниловая оболочка отлично защищает от различного рода воздействий, так что этот провод можно использовать и в помещениях с повышенной влажностью. Может прокладываться в ванных, кухнях и т.д.

На оболочке должна быть нанесена маркировка

Оболочка из винила хорошо переносит погодные воздействия. В базовой модификации имеет широкий диапазон температур для эксплуатации — от -40°C до +70°C. Эти свойства позволяют применять ПВ-3 для прокладки как внутри, так и снаружи зданий. Только монтаж возможен при температурах от -15°C до +25°C. Для некоторых регионов с низкими зимними температурами это означает, что зимой на улице монтировать провод ПВ-3 нельзя. В остальном ограничений нет.

Область применения:

  • силовые и распределительные сети,
  • освещение,
  • подключение приборов и оборудования,
  • монтаж проводки в помещениях и снаружи здания.

Высокая степень гибкости позволяет проводить работы там, где другие провода деформируются или их невозможно согнуть под необходимым углом. Так что ПВ-3 — очень удобный и надежный.

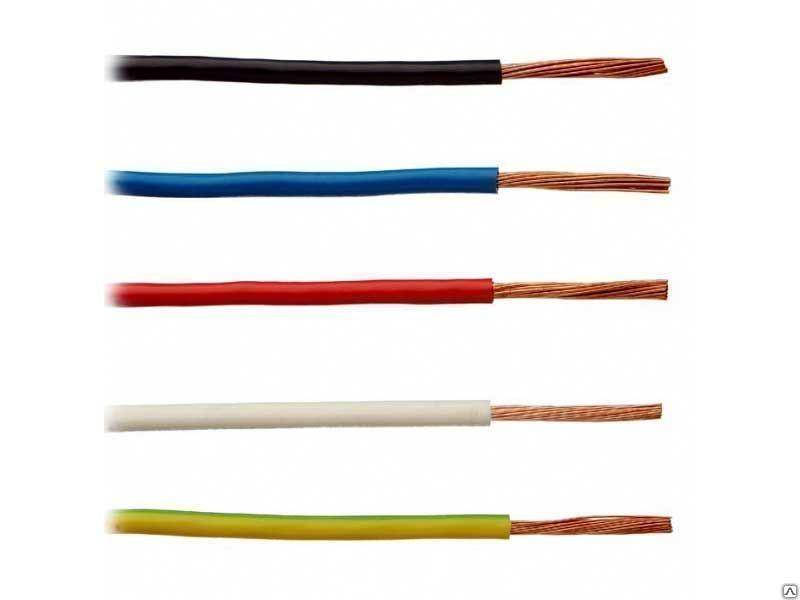

Провод ПВ-3 может иметь разную окраску

Так как провод одиночный — имеет одну жилу, оболочку окрашивают в разные цвета. Выбирать цвета лучше согласно цветовой маркировке кабелей и проводов:

  • Желто-зеленый (реже — салатовый) используют для подключения защитного заземления.
  • Голубой (бело-голубой) применяют для разводки нейтрали (ноль).
  • Черный, красный, коричневый, белый и другие — для фаз.

Придерживаясь этих правил, вы не перепутаете провода при самостоятельном подключении бытовых приборов или при разводке проводки.

Характеристики провода АПВ

Если брать провод АПВ и технические характеристики, то их можно разделить на механические и электрические параметры. Они во многом зависят от свойств материала изготовления – алюминия, но для рассмотрения сферы применения провода давайте их разберем отдельно.

Популярные статьи  Прокладка витой пары

Механические характеристики провода АПВ

Для начала давайте остановимся на механических характеристиках провода АПВ. Как известно алюминий материал достаточно мягкий и гибкий. В то же время он имеет низкую температуру плавления и достаточно быстро теряет свои свойства при переламывании.

Изгиб провода АПВ

Итак:

  • Одним из основных параметров при выборе провода является максимальный возможный радиус изгиба провода. Механические характеристики провода АПВ 2 5 и других сечений позволяют изгибать его с радиусом не более 10 наружных диаметров. Это не очень много. Поэтому данный тип провода следует применять только при небольших радиусах изгиба.
  • Отдельным вопросом стоит вопрос изгибания кабеля при минусовых температурах. Для этого на предприятии-изготовители должны проводить специальный тест. Суть теста сводится к следующему. Провод наматывают на барабан равный 5 наружным диаметрам провода при температуре в -15⁰С. Такое испытание называется испытание навиванием. Качественный продукт должен выдержать такое испытание без изломов.

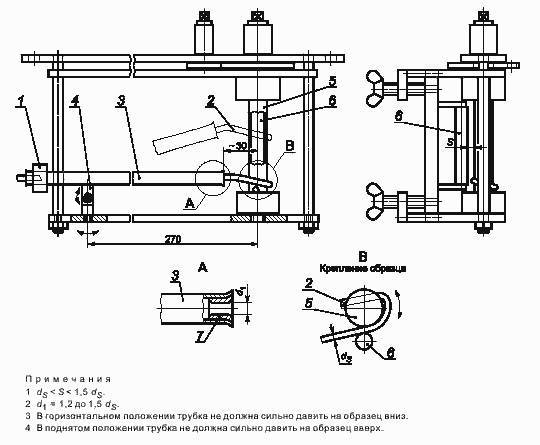

Конструкция механизма для испытания провода навиванием

  • Кстати АПВ 4 провод который должен нормально выдерживать температуры от -50⁰С до +70⁰С. Что делает невозможным его применение для горячих цехов или других помещений со специальным температурным режимом.
  • Отдельно стоит отметить и изоляцию провода, которая как вы можете видеть на видео выполнена из ПВХ пластика. Этот вид материала достаточно плохо переносит агрессивную наружную среду. В связи с этим применять данный провод для наружного вида работ не рекомендуется.

Электрические характеристики провода АПВ

Очень важным параметром являются электрические характеристики провода. От них напрямую зависит не только пропускная способность изделия, но и сфера его применения.

Сопротивление проводов ПВА

Одним из основных электрических параметров является сопротивление провода. Оно напрямую зависит от его сечения. Так, например, АПВ 6 провод должен иметь внутреннее сопротивление не более 5,1 Ом/км. А провод сечением в 50 мм2 сопротивление не более 0,641 Ом/км.

Таблица 1.3.5 ПУЭ для выбора сечения алюминиевых проводов

  • Достаточно часто для провода АПВ применение ищут исходя из максимально допустимого тока для изделий разного сечения. Но этот подход не совсем верный. Дело в том, что максимально допустимый ток провода зависит от условий прокладки и определяется по табл.1.3.5 ПУЭ.
  • Имеются примерные значения для одиночно смонтированных проводов. Они приведенные в таблице ниже.

На фото допустимые токи отдельно смонтированных проводов ПВА

Важным электрическим параметром провода является их сопротивление изоляции. Так у нового провода сопротивление изоляции проверяется напряжением 2000 В и частотой в 50 Гц в течении 5 минут. Для проводов уже находившихся в эксплуатации эти параметры снижаются и их допускается проверять напряжением в 1000В.

Расшифровка и конструкция провода ПуГВ

Для того чтоб разобраться что собой представляет ПуГВ давайте детально разберем расшифровку его названия. А затем попробуем разобраться в особенностях его конструкции и разновидностях.

Расшифровка маркировки провода ПуГВ

Начнем наш анализ с расшифровки названия. Ведь как бы то не было именно в ней скрыты основные параметры провода. И понимание этой аббревиатуры уже должно дать нам понимание о конструкции провода.

Расшифровка маркировки проводов

Итак:

Первые символу у нас «Пу». Они означают, что перед нами провод установочный. Раньше провода делили на установочные и монтажные. Монтажными называли менее гибкие провода, а установочными более гибкие. Существовали и другие отличия, но это основные. Теперь же все провода решили называть установочными.

Классы гибкости проводов

  • Но гибкость то провода определять все равно необходимо. Поэтому решили ввести символ «Г», который указывает на то, что провод гибкий. Если этого символа нет, то это значит, что провод не относится к гибким. Символ «Г» присваивается всем проводам, относящимся к пятому классу гибкости по ГОСТ22483 – 2012.
  • Последним символов является «В», который говорит о типе изоляции. В нашем случае это изоляция из винила или как его правильнее называть поливинилхлорида. Кроме этого в аббревиатуре может содержаться еще одна буква «В». Она говорит о наличие оболочки и указывает на материал этой оболочки. Но это провод уже другого типа.
  • Последним символом, который может быть в аббревиатуре, это показатель пожарной безопасности провода. Причем если этой аббревиатуры нет, значит кабель не распространяет горения при одиночной прокладке. Если стоит символ «нг» значит провод не распространяет горения при групповой прокладке.

Кроме того, для проводов с обозначением «нг» ГОСТ предполагает возможность наличия еще некоторых символов. Так «LSLTx» говорит о пониженном пыле и газовыделении при горении.

Символ «HF» говорит о том, что кабель при горении не выделяет коррозийно-активных газообразных веществ. Ну а символ «HFLTx» демонстрирует, что провод при горении выделяет мало пыли, газа и коррозийно-активных веществ.

Различные сечения проводов ПуГВ

После аббревиатуры обычно указываются цифры. Обычно это одно число от 0,5 до 240. Оно указывает сечение токоведущей части провода. И лишь в редком случае можно встретить символы «1х1» или тому подобные, в которых первая цифра указывает количество жил, а вторая сечение токоведущей части провода.

Конструкция провода ПуГВ

Теперь можно поговорить и о конструкции самого провода. Как мы уже упомянули выше провода ПуГВ являются одножильными и благодаря этому их конструкция достаточно проста.

Итак:

  • Прежде всего это проводник, который состоит из нескольких медных проволок. Скрученные между собой отдельные проволоки меньшего сечения позволяют даже при большом суммарном сечении обеспечить должную гибкость провода.
  • Количество этих отдельных проволок зависит от сечения кабеля. Так для проводов сечением от 0,5 мм2 до 35 мм2 минимальное число проволок составляет 7 штук. Но обычно для больших диаметров их больше и определяется их количество техническими регламентами каждого отдельного производителя.
  • Для проводов сечением от 50 мм2 до 95 мм2 инструкция предусматривает использование не менее чем 19 проволок. А для проводов большего сечения 37 проволок.
  • Но это минимальное значение. Действительное же значение можно узнать исходя из сечения каждой отдельной проволоки. Ведь здесь достаточно логично, что чем меньше сечение каждой отдельной проволоки, тем большее их число потребуется дабы набрать требуемое номинальное сечение провода.
  • И тут нам на помощь вновь приходят стандарты. Так для провода сечением 0,5 мм2 сечение каждой отдельной проволоки должно быть не более 0,21 мм2. Для провода сечением в 10 мм2 это значение уже должно быть не более 0,41 мм2, а для провода в 240 мм2 будет равно 0,51 мм2.

Сечение отдельных проволок жилы проводов ПуГВ

  • Кроме непосредственно проводника каждый провод обязательно имеет изоляцию. И тут то же вполне логично, что чем больше сечение провода, тем толще должна быть его изоляция.
  • И тут нам на помощь вновь приходят стандарты. Они нормируют номинальную толщину изоляции, ее минимальное значение и максимальный наружный размер провода. Более детально с этими значениями вы можете познакомится на фото ниже.
Популярные статьи  какой водонагреватель лучше купить в квартиру

Номинальные размеры толщины изоляции проводов ПуГВ

Ну и к последнему аспекту касающемуся конструкции провода можно отнести его окраску. Вообще данный параметр не нормируется и провод может иметь сплошную окраску в любой цвет. Лишь для проводов тропического исполнения не рекомендуют применять натуральные цвета. В остальных же случаях данный аспект оговаривается с заказчиком.

Механические и электрические параметры провода ПВ3

Теперь можно рассмотреть основные технические характеристики провода ПВ3. Их можно разделить на механические и электрические. И рассматривать их следует отдельно.

Механические характеристики провода ПВ3

К механическим характеристикам провода мы относим не только его физико-химические свойства, но и долговечность, условия эксплуатации, а также стойкость к агрессивным средам.

Итак:

Одной из основных механических характеристик любого провода является возможность его изгибания. Тем более это актуально для ПВ3, который является гибким проводом. Допустимый угол изгиба напрямую зависит от диаметра провода, поэтому везде он указывается именно исходя из этого параметра.

Провод ПВ-3: технические характеристики, сечения, применениеСтенд для испытания провода на изгиб при низких температурах

Для провода ПВ3 допустимый радиус изгиба составляет не менее десяти его наружных диаметров. Проверяется этот параметр во время приемки в эксплуатацию и периодически во время эксплуатации.

Следующим важным параметром является диапазон рабочих температур провода. Для ПВ3 он составляет — 50⁰С — +70⁰С

При этом важно отметить, что монтаж провода можно осуществлять только в пределах температур -15⁰С — +35⁰С. Так же достаточно актуальным параметром является не горючесть кабеля

При этом отдельные виды продукции могут иметь не только класс не поддерживающих горения, но и относится к самозатухающим проводам

Так же достаточно актуальным параметром является не горючесть кабеля. При этом отдельные виды продукции могут иметь не только класс не поддерживающих горения, но и относится к самозатухающим проводам

Понятное дело, что цена на такой провод выше.

Срок эксплуатации такого провода составляет 15 лет. При этом если провод не контактирует с агрессивными средами и не имеет контакта с наружной средой, то срок его эксплуатации может быть увеличен.

Электрические характеристики провода ПВ3

Но так как наш провод является в первую очередь проводником электрического тока, то конечно электрические параметры для него очень важны

И при выборе провода их никак нельзя обделять своим вниманием

Итак:

Одним из основных электрических параметров любого провода является его сопротивление. Как известно этот параметр зависит от сечения провода и от его температуры. Поэтому все измерения, которые вы вполне способны выполнить своими руками нужно привести к температуре в 20⁰С.

Приводить измеренные результаты к данной температуре необходимо потому, что именно для этой температуры ГОСТ устанавливает свои требования по сопротивлению провода. Данные значения приведены для провода длиной в 1 км и представлены на фото ниже.

Провод ПВ-3: технические характеристики, сечения, применениеМаксимально допустимые сопротивления провода ПВ3

Еще одной важной электрической характеристикой является сопротивление изоляции провода. Она должна длительно выдерживать рабочее напряжение. Для этого изоляцию подвергают высоковольтным испытаниям

Для этого изоляцию подвергают высоковольтным испытаниям.

Провод ПВ-3: технические характеристики, сечения, применениеОсновные характеристики провода ПВ3

Испытания проходят согласно ГОСТ 23286. Провод помещают в ванну с водой и оставляют там на сутки. После этого на его жилы подают испытательное напряжение в 2500В. Оно подается в течении трех часов после чего провод считается выдержавшим испытание.

Провод ПВ 6

Конструкция провода ПВ 6 представляет собой электропроводящую продукцию с шестым классом гибкости, состоящей из токопроводящей медной жилы из нескольких проволок. ПВ 6 в разрезе достигает от 16 до 120 кв.мм. по ГОСТ 22483-77.

Снаружи провод покрыт изоляционным покрытием из поливинилхлоридного пластиката, расцветки которого могут быть весьма различными: начиная от черного и заканчивая красным. Зелено-желтая расцветка, к примеру, используется, в проводах, назначением которых являются цепи заземления (чтобы снизить опасность воздействия электричества от касаний поверхности прибора или агрегата).

Сфера применения

Данный тип провода используется в самых различных сферах, таких как:

  • энергетические установки;
  • автомобильная электроника;
  • в сетях энерго цепей;
  • прокладке освещения;
  • установке и монтажа электрооборудования, агрегатов, станков и механизмов.

Благодаря своей высокой гибкости и прочности шнуры вида ПВ 6 часто используются для присоединения электрических цепей. Также благодаря покрытию провода, он очень устойчив к нагреву и, в случаях замыкания, не распространяет горение.

Технические параметры

Провод ПВ 6 имеет следующие характеристики:

  • вид климатического исполнения У, ХЛ и Т;
  • максимальная температура нагрева жил — +70 градусов по Цельсию;
  • минимальная температура для использования — — 15 градусов по Цельсию;
  • радиус изгиба — 5 диаметров провода.
Влажность воздуха при 35 градусах по Цельсию (%) 100
Гарантийный срок эксплуатации (месяц) 24
Испытательное переменное напряжение 50 Герц в течение 15 минут после пребывания в воде 24 часа 2500
Максимальная рабочая температура жилы в Цельсиях +70
Монтаж при температуре (в Цельсиях), не ниже -15
Номинальное напряжение U0/U (Вольт) 450/750
Радиус изгиба кабелей (наружных диаметров) 10
Строительная длина (в метрах), не менее 100
Температура окружающей среды (в Цельсиях), верхний предел +35
Температура окружающей среды (в Цельсиях), нижний предел -50
Электрическое сопротивление изоляции, не менее (Мом*км) 1.0

Производитель устанавливает гарантийный срок на 2 года, а общий срок службы может достигать 15 лет.

Условия эксплуатации

ПВ 6, по большей степени, предназначен для заземления в защитных системах от замыканий, а также для специального применения в ремонтных работах с высокими показателями токопроводимости.

Провод весьма стойкий и гибкий. Он спокойно изгибается даже при температуре -45 градусов по Цельсию.

Вид климатического исполнения провода — УХЛ 1. Провод соответствует ТУ16.К01-34-2002.

Ориентировочные цены на провода

Цена на провода зависит от многих параметров, в основном от сечения провода и региона в котором он продается. В Москве и области примерно такие цены:

Цена в руб. Сечение мм2
от 3.5 . 05
от 4.5 . 075
от 6 . 1
от 8.5. 1.5
от 51.5 . 10
от 34 6

В большинстве случае в других регионах России и странах СНГ цены отличаются не значительно. Цены на провода ПВ-1 в Новосибирске:

Сечение одной жилы ПВ-1 в мм2 Цена в руб.
0,5 2.39
0,75 3.59
1 4.86
1.5 6.58
2.5 10.24
4 15.98
6 24.35
10 40.56

Условия продажи почти во всех компаниях одинаковы, возможна оплата безналичными, банковскими переводами. Доставка по городу бесплатна в другие регионы с учетом цен перевозчика, оптовым покупателям существенные скидки. Из таблиц видно, что в провинциальных удаленных от столицы регионах цены немного дороже. По всей видимости, это связано с расходами на транспортировку, данные взяты по состоянию на 8.08.2017 года.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Нагрузка на ноль в трехфазной сети
обрыв нуля в трехфазной сети последствия
Провод ПВ-3: технические характеристики, сечения, применение
