как определить фазу и ноль индикаторной отверткой

Содержание

Есть ли разница, где в розетке фаза, справа или слева?

Самый ответственный момент при установке штепсельной розетки – подсоединение проводов к контактам. Как минимум нужно подсоединить к клеммам фазу и ноль, а если проложена современная проводка с заземлением, то проводов 3. Часто возникает вопрос, к каким контактам подводить провода, с какой стороны находится фаза, с какой ноль. В быту не имеет особого значения, находится фаза в розетке слева или наоборот, слева ноль, но лучше знать их расположение.

Имеет ли значение расположение нуля и фазы?

Прежде чем выяснять, как найти фазу в розетке, следует разобраться, зачем это нужно. Многие слабо знакомые с электроустановочными изделиями люди считают, что перепутать фазу и ноль при включении в сеть электроприбора так же опасно, как перепутать полярность батареек. На самом деле штепсельные розетки, которые используются в России, неполяризованные, а многие вилки имеют симметричную конструкцию. Так что при включении слева оказывается то один, то другой штырь, и ничего страшного не происходит.

Иногда на форумах и других интернет-ресурсах можно встретить утверждения, что качество работы компьютера, аудиоаппаратуры снижается, если неправильно совместить фазу и ноль вилки и розетки. Но это миф.

Но профессиональные электрики на вопрос где должна быть фаза в розетк отвечают: справа. Это неписаное правило, ПУЭ (правила устройства электроустановок) не регламентируют, с какой стороны должны быть нулевой и фазный контакты в бытовой розетке. Но удобнее, если все придерживаются единого стандарта, чтоб тому же электрику не пришлось гадать, фаза в розетке слева или с противоположной стороны. В странах, где розетки поляризованные, тоже соблюдается именно такойпринцип. И если вы хотите все сделать «по науке», фазный провод подсоединить к правой клемме, а нулевой – к левой, встает вопрос, как определить фазу в проводке.

Определение фазного и нулевого провода

Проще всего разобраться с назначением проводов, ориентируясь на маркировку. В РФ и ряде европейских стран действует такой стандарт:ноль, или нейтраль (рабочий ноль) – жила синего, реже сине-белого цветаземля (заземление, защитный ноль) – желто-зеленый;

фаза – любой другой цвет, часто коричневый, черный.

Но маркировка по цвету может отсутствовать или не соответствовать стандарту. В этом случае используют индикаторную отвертку (пробник) или тестер.

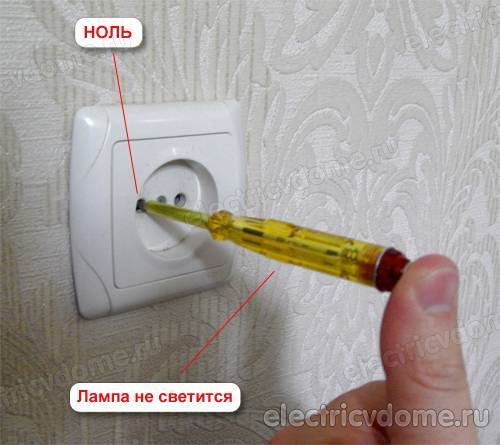

Проверка пробником:

Зажать корпус отвертки в руке, не касаясь пальцами металлического жала.Поместить указательный палец на торец отвертки, где есть металлический контакт.

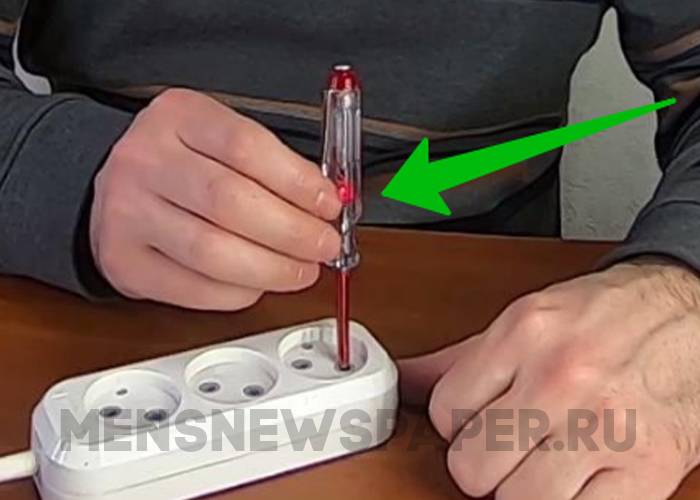

Поочередно прикоснуться жалом к проводам, светодиодный индикатор светится при контакте с фазным проводом.

Если перед вами всего 2 жилы, и вы разобрались, где фаза в проводке, задача решена. Если их 3, нужно отличить рабочий ноль от защитного, то есть заземления. Для этого понадобится тестер (мультиметр). Фазный провод метят маркером. На мультиметре нужно выбрать режим измерения переменного тока и задать предел измерения, превышающий 250 В. Один щуп прижимают к фазной жиле, вторым касаются по очереди двух остальных. На дисплее будет высвечиваться значение напряжения. При замере напряжения между фазой и землей этот показатель больше, между фазой и нейтралью меньше.

С нулём и без нуля

Маркировка выключателя без нуля: L, L1

Маркировка выключателя «с нулём» — N, L, L1

Схемы подключения выключателей: с нулевым проводом и без него

А теперь подходим к самому главному: в чём отличие этих двух видов выключателей?

Выключатель «без нуля» — это самый обычный выключатель из тех, которые ставятся в каждый дом уже больше ста лет. К нему подходят всего 2 провода, первый из которых – всегда вход «фазы» (не забываем!), а второй уходит на светильник.
Выключатель «с нулём» — это относительное новшество. По логике подключения он больше похож на розетку, в которую вы вставляете лампу. В коробку с таким выключателем заходят минимум 3 провода: «ноль» (для питания самого выключателя), «фаза», и третий – выход «фазы» на светильник. Если выключатель двойной или тройной – то ещё на 1 или 2 провода больше.

По схеме «с нулём» запитываются обычно умные выключатели (чтобы работала их электронная начинка); по схеме «без нуля» — обычные «глупые» выключатели, или выключатели с питанием от батареек. Но всё чаще по схеме «без нуля» встречаются и умные выключатели с питанием от сети. Как же они работают? Ведь ток может проходить только при разности потенциалов и при наличии замкнутой цепи? Изюминка схемы в том, что параллельно лампе подключается специальная маленькая деталь («шунт»), которая обеспечивает прохождение крохотного, но достаточного для работы такого выключателя, тока.

Существуют выключатели и без шунта, например, от Aqara.

Наиболее распространенные заблуждения

Приведем часто встречающиеся заблуждения, связанные с определением нулевого и фазного провода:

на нулевую жилу не поступает напряжение. Это предположение полностью неверно, поскольку она является полноценным участником электроснабжения;
при наличии заземления короткое замыкание не возникнет. Полностью абсурдное предположение. Да, у заземления потенциал намного ниже, чем у фазы, но «вывести» через себя все излишки оно не сможет. Собственно, это и не является функциональным назначением «земли», ее задача – удаление паразитных токов, к которым относятся и статические;
знать, где в розетке фаза и ноль необязательно, поскольку на работе оборудования это не отразится. Такое утверждение не является абсолютно верным, поскольку существует оборудование, требующее для нормальной функциональности соблюдения полярности.

В качестве примера такого оборудования можно привести контролер, управляющий работой газового котла. При индикации ошибки «недостаточно напряжения» требуется поменять полярность.

Подобная проблема может возникнуть на генераторе импульсов, а также при подключении лабораторного измерительного оборудования;

если в кабеле три жилы, и одна из них разноцветная, то она является заземлением. Никогда нельзя быть уверенным в этом, особенно учитывая, какая была неразбериха с ГОСТами в последнее десятилетие прошлого века. Поэтому лучше всегда проверять кабель.

Определение с помощью мультиметра

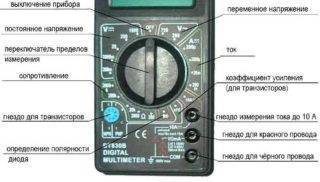

Положение переключателя диапазонов измерений на мультиметре

Любой домашний электрик должен иметь в своем наборе инструментов мультиметр. Это универсальный тестер, позволяющий проверять работоспособность электронных компонентов, измерять напряжение и силу тока, а также прозванивать цепи. Недорогое и качественное устройство с простейшим функционалом можно купить за 300-500 рублей. Профессиональные электрики используют более дорогие приборы с дополнительными опциями и минимальной погрешностью.

Мультиметры бывают двух видов по способу работы – электронные и аналоговые. Стрелочные или аналоговые – это простой прибор со стрелкой. Цифровой мультитестер показывает значения цифрами. Метод определения для обоих видов устройств одинаков.

Правила работы с мультиметром:

Нельзя проводить измерения при повышенной влажности.
Не используются неисправные щупы.
Предел измерения должен превышать измеряемое значение.
При замерах запрещено крутить ручки или ставить другие пределы.

В настоящее время активно используются именно цифровые мультиметры. Алгоритм проверки может отличаться.

Проводка из трех проводов без маркировки

Поиск фазы методом исключения

Можно выбрать метод исключения. Чтобы найти фазу, мультиметр следует собрать и поставить щупы слева и справа – черный в разъем COM, красный – в разъем для измерения напряжения. Переключатель следует поставить в сектор переменного напряжения V~ или ACV. Стрелкой выбирается граница напряжения – оно должно превышать сетевое. На тестере можно увидеть значения 500, 600, 750 Вт в зависимости от модели.

Затем проводятся измерения напряжения между зачищенными жилами. Может получиться 3 варианта:

Между нулем и фазой должно быть напряжение, близкое к сетевому 220 В.
Между фазой и землей также может быть 220 В. В случае защиты линии системой УЗО автомат может сработать. Если УЗО отсутствует или есть минимальный ток утечки, показываемое напряжение будет в пределах погрешности номинала.
Между нулем и землей напряжение нулевое.

Проверка контакта в розетке непосредственным замером напряжения

Определение фазы с помощью мультиметра

Мультиметр подготавливается, производится контрольное измерение напряжения в розетке. Это позволяет убедиться в отсутствии обрывов на линии и работоспособности самого устройства. Если полученные на дисплее цифры корректны, подсоединение выполнено верно.

Красным щупом нужно коснуться тестируемого проводника. В случае проверки розетки щуп ставится в гнездо. Если проверяется зачищенный конец кабеля, рекомендуется подключаться через зажим-крокодил. Второй щуп прикасается к пальцам руки. На дисплее замеряются показания. В случае установки черного щупа на ноль напряжение будет нулевым или близким к нулю. При попадании на фазу напряжение будет достигать десятков или сотен вольт.

Касание щупа рукой в данном измерении безопасно. Предварительно прибор тестировался на исправность, поэтому человек не будет поражен электрическим током, опасным для жизни. Но даже несмотря на безопасность процедуры не все могут переступить психологический барьер. Тогда можно коснуться щупом штукатурки, потолка или обоев. Они имеют небольшую влажность, поэтому показания на тестере будут видны. Они будут ниже необходимого значения, но определить фазу таким способом реально. Также в качестве второго контакта можно использовать любой заземленный прибор (отопительный радиатор, водопровод) или металлический каркас без заземления.

Поиск нуля и земли

Режим измерения напряжения на мультиметре для определения фазы

Определение фазы не вызывает сложностей. Труднее отличить ноль от земли. Есть разные методики определения, но они все не являются достоверными. Точно выявить назначение жилы можно при помощи профессиональных приборов из арсенала специалистов.

Один из способов – проверка мультиметром. Если срабатывает УЗО, можно судить о том, что тестер был подключен между фазой и землей. При контакте с фазовым и нулевым проводником защитное устройство не срабатывает. Это связано с тем, что при замере между фазовой и заземляющей жилой образуется небольшой ток утечки, которого может не хватить для срабатывания защитной системы.

Второй способ – прозвон с помощью мультитестера. Мультиметр переводится в состояние измерения сопротивления. Диапазон можно поставить до 200 Ом. Обязательно нужно отключить напряжение на щитке. После этого следует проверить напряжение между проводниками и заземленным предметом. Значение сопротивления на заземляющей жиле должно быть ниже, чем на нулевой.

Способы определения рабочей «фазы» и «нуля» с помощью приборов

Проводник с рабочей «фазой» имеет такое же напряжение, как и в розетке: 220В. Оно необходимо для функционирования бытовых электроприборов. В нулевом проводнике напряжение тока очень слабое. Идентификация проводов осуществляется методом исключения, как только выявляется фазный контакт.

Существуют несколько способов определения «фазы»: по цвету проводов, по буквенной маркировке и с помощью приборов — индикаторной отвертки и мультиметра.

Индикаторная отвертка

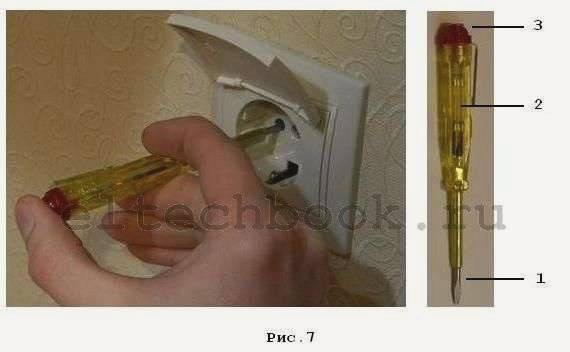

Устройство отвертки обеспечивает удобное и безопасное ее использование

Величину напряжения с помощью индикаторной отвертки определить невозможно — она лишь показывает наличие его в проводнике.

Перед проверкой напряжения для безопасности нужно выполнить ряд манипуляций:

обесточит сеть;
зачистить провода от изолирующего материала;
развести концы проводов друг от друга как можно дальше во избежание короткого замыкания;
включить ток в сети.

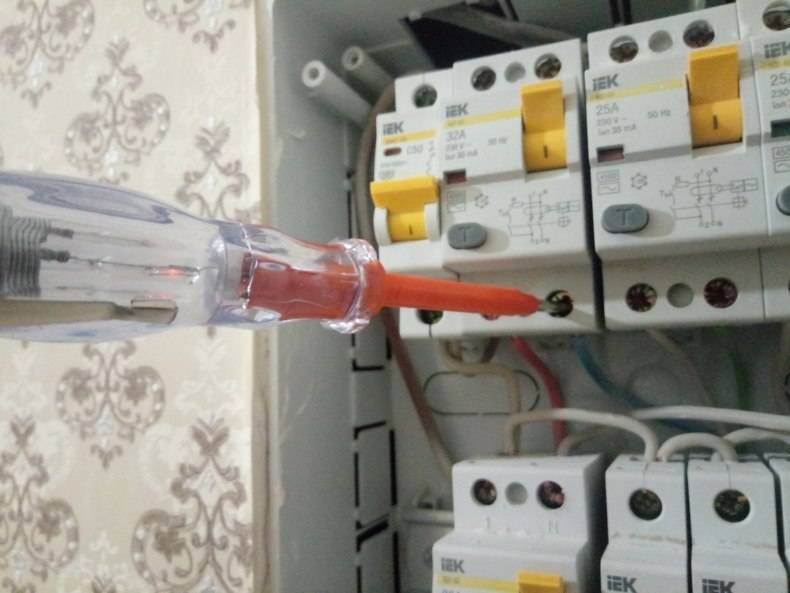

Индикаторная отвертка показывает наличие тока в проводнике.

Сама диагностика проводится очень просто:

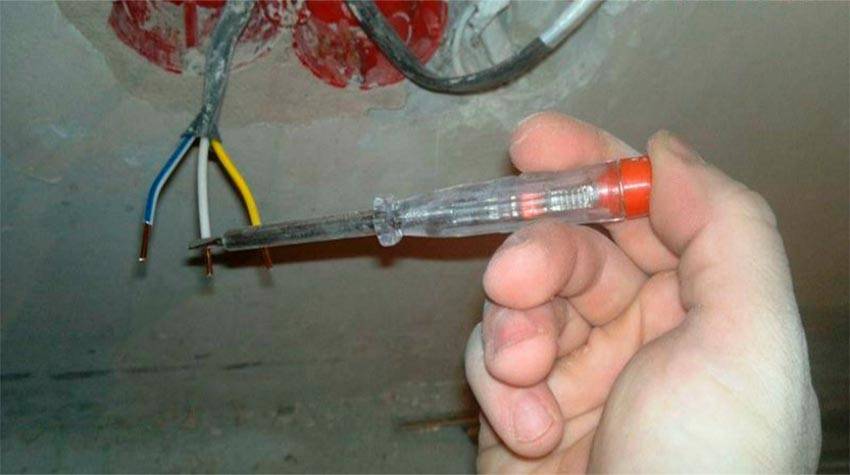

Нужно прикоснуться жалом инструмента поочередно к оголенным проводам. Держать при этом отвертку необходимо за ручку большим и средним пальцами. До металлического стержня во время теста дотрагиваться опасно, т. к. по нему проходит ток.
В то же время указательным пальцем нужно нажать на металлический пятачок с торца отвертки. Прикасаясь к контактной площадке, человек выступает как элемент цепи, заземляя ее. При наличии напряжения в проводнике загорится светодиодная лампочка, в ином случае проводник нулевой.

В конструкцию индикаторной отвертки встроен резистор, который ограничивает силу тока до безопасного для человека значения. При помощи пружины он передает сигнал к лампочке.

https://youtube.com/watch?v=ZYVfSu7cn70

Мультиметр

С помощью мультиметра измеряют все характеристики электросети. Соответственно, и наличие напряжения в проводнике он тоже показывает. Кроме того, прибор определяет характер каждого провода — «земли», «нуля» и «фазы». Измерить напряжение возможно на любом участке цепи, будь то щиток, розетка или кабель.

Порядок действий:

Для проверки фазы выставляют на приборе режим «Переменное напряжение». Выбирают максимально допустимый предел: 600-750 В.
Один щуп мультиметра зажимают между пальцами, а другим дотрагиваются до контакта. Незначительные показания вольтажа будут соответствовать «нулю», а цифры, близкие к 220 В, характеризуют «фазу».

Когда электрик при проверке зажимает один щуп пальцами, током его не бьет из-за того, что в мультиметре установлено большое входное внутреннее сопротивление, а токи имеют сотые доли миллиампера.

Из-за внутреннего сопротивления в приборе разные модели могут показывать неодинаковые цифры. Но это не является критичным.

Мультиметр измеряет все характеристики электросети.

Важно не перепутать режимы при тестировании. Если проверяющий случайно выберет «Измерение тока» и прикоснется рукой к одному из щупов во время идентификации, он получит электрический разряд

Зажимать щуп в целях заземления не обязательно пальцами. В некоторых розетках уже установлен заземленный контакт. Металлическая труба отопительной системы тоже может служить для этой цели, и электрики часто ею пользуются.

Определив «фазу» с помощью тестера, вычислить «нуль» и «землю» становится проще.

Определение нуля и фазы

Для того чтобы не перепутать нуль и фазу на выключателе, или при проведении других электромонтажных работ нужно пользоваться специальными фазоуказывающими инструментами или пробниками. Наиболее простым способом будет использование индикаторной отвертки.

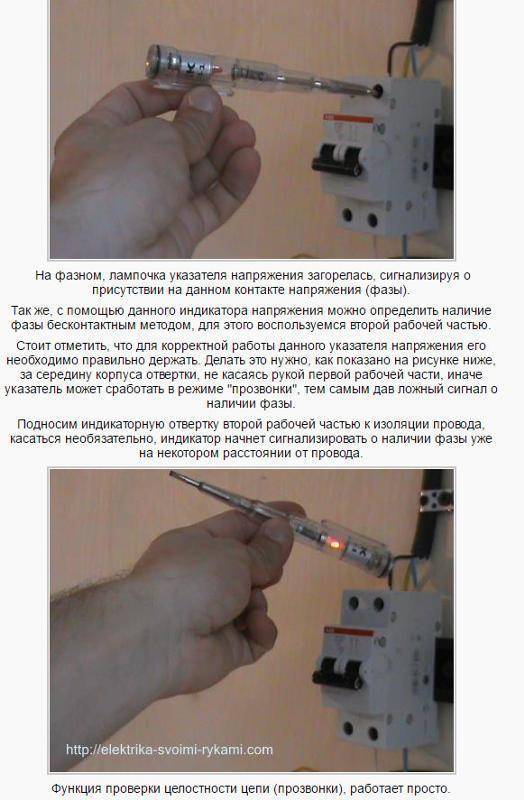

Индикаторная отвертка

Чтобы знать, как определить фазу и ноль индикаторной отверткой, нужно понять принцип ее работы. Она настроена таким образом, что внутренняя неоновая лампа загорается при появлении разности потенциалов между рабочим контактом отвертки и металлическим выводом на конце ее ручки. Для правильного указания фазы отверткой нужно выполнить простые действия:

Отключить питание от электросети автоматом;
Зачистить концы испытываемых проводников и развести их на безопасное расстояние;
Подать питание в электросеть;
Прикоснуться жалом пробника к концу испытываемого проводника;

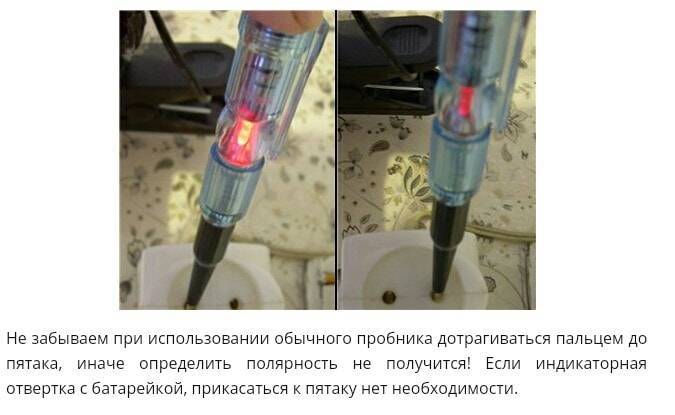

Пальцем нажать на металлический вывод на конце ручки отвертки, касаться жала отвертки во время работы запрещается;
Если тестируется фаза — лампочка внутри пробника должна засветиться.

Кроме обычной индикаторной, существует отвертка для прозвонки. Она отличается тем, что имеет в своем составе батарейки и указывает фазу без касания пальцем ее противоположного металлического конца. Также существует индикаторная отвертка с функцией обнаружения скрытой проводки. Она может определить, где внутри стены проходит электрическая сеть квартиры. В ней используется бесконтактный способ определения по электромагнитному полю, возникающему вокруг проводника.

Контрольная лампа

Еще один способ, как определить фазу и нуль без приборов — это изготовление контрольной лампы. Такой индикатор создается просто: нужно припаять провода достаточной длины к выводам патрона и вкрутить в него лампу накаливания или неоновую. Один из выводов такого определителя фазы присоединяется к батарее, а вторым можно проверить наличие питающего напряжения в сети. Для этого зачищенным концом провода нужно коснуться испытываемого проводника. Если это фаза — лампа должна вспыхнуть. Этот способ весьма опасен, поэтому им нужно пользоваться только в исключительных случаях, к тому же он запрещен Правилами Безопасной Эксплуатации Электроустановок.

Измерение мультиметром

При отсутствии индикаторной отвертки и для более точных измерений напряжения питания сети используется мультиметр, еще его называют тестер. С помощью него можно определить фазовый, нулевой и заземляющий проводник в трехпроводной сети. Дело в том, что индикаторная отвертка может показать только большие различия в потенциалах, то есть показывает только фазу. Мультиметр работает с различными сигналами: высокого и низкого уровня, положительными и отрицательными. Его задача — показывать параметры электроцепи.

Чтобы узнать, как найти фазу и ноль мультиметром, а также заземляющий провод, нужно правильно настроить и подключить это устройство измерения. Проводится это так:

Установить черный щуп мультиметра в гнездо, маркированное COM, а красный щуп — в гнездо с надписью U, Ω, Hz ;
Ручкой на передней панели выбрать режим измерения переменного тока, предел измерения больше 220 В.

После настройки нужно одновременно прикоснуться двумя концами щупов к двум тестируемым выводам. Значение на экране мультиметра:

Более 100 В — найдены фаза и ноль;
Более 160 В — найдены фаза и заземляющая линия;
Менее 70 В — это ноль и заземляющий.

Протестировав таким образом все три линии, можно с уверенностью определить, где присутствует искомый потенциал.

Более простой способ, как определить фазу мультиметром, заключается в том, чтобы щупом, установленным в отверстие U, Ω, Hz поочередно прикоснуться ко всем концам электросети. В случае соприкосновения с фазовым проводником мультиметр будет показывать напряжение 8 -15 В. В остальных случаях показания будут на уровне 0 — 3 вольта

Пользоваться мультиметром надо с осторожностью, используя изолирующую обувь и никогда не прикасаться руками к концам щупов без изоляции

При любых работах с электрической проводкой нужно соблюдать технику безопасности, то есть обесточивать помещение при монтаже и ремонте электрики, а во время теста на работоспособность при включенном автомате обеспечивать себе надежную защиту изоляцией.

При подключении различных электрических устройств (розетка или выключатель), не обязательно учитывать полярность проводников. Но что делать, если используемая проводка в доме трехжильная и не имеет цветовой маркировки, а устройства необходимо подключить с заземляющим проводником. Для этого существует несколько способов как проверить, какой из проводов является фазой, нулем или заземлением.

Как найти фазу и ноль с помощью контрольки электрика

Контролька электрика на лампочке накаливания

Для проверки наличия питающего напряжения в электрической сети ранее электрики использовали самодельную контрольку, представляющую собой маломощную лампочку накаливания, вкрученную в электрический патрон. К патрону подсоединены два проводника из многожильного провода длиной около 50 см.

Для того, чтобы проверить наличие напряжения, нужно проводниками контрольки прикоснуться к проводам электропроводки. Если лампочка засветилась, напряжение есть.

Контролька электрика на светодиоде

Контролька электрика на лампочке требует бережного отношения и занимает много места. Гораздо удобнее сделать контрольку электрика на светодиоде по нижеприведенной схеме.

Схема простая, последовательно с любым светодиодом включается токоограничивающее сопротивление. Светодиод любого типа и цвета свечения. Пользоваться ней так же, как и контролькой электрика на лампочке.

Светодиод и резистор можно разместить в корпусе от шариковой ручки подходящего размера. На фото контролька для автомобилиста. Схема такой контрольки такая же. Только в зависимости от типа используемого светодиода, резистор R1 ставится номиналом около 1 кОм.

Проверить наличие напряжения на проводах в бортовой сети автомобиля такой контролькой просто, правый конец по схеме соединяется с массой, а левым касаетесь любого контакта. Если напряжение на контакте есть, светодиод засветится. Если к положительной клемме аккумулятора прикоснуться одним концом предохранителя, а ко второму прикоснуться контролькой, то если светодиод не будет светить, значит, предохранитель в обрыве. Так можно проверять и лампочки накаливания, и наличие контакта в переключателях.

Поиск фазы при наличии нулевого и заземляющего проводников

Если требуется найти фазу в электропроводке, которая имеет фазный, нулевой и заземляющий провода, то с помощью контрольки это легко сделать. Достаточно выполнить три касания проводами контрольки. Нужно присвоить каждому проводу условный номер, например 1, 2 и 3 и по очереди прикасаться к парам проводов 1 – 2, 2 – 3, 3 – 1.

Возможно следующее поведение лампочки. Если при прикосновении к 1 – 2 лампочка не засветилась, значит, провод 3 фазный. Если светит при прикосновении к 2 – 3 и 3 – 1, значит 3 фазный. Смысл простой, при прикосновении к нулевому и заземляющему проводнику лампочка светить не будет, так как практически это проводники, на щитке соединенные вместе.

Вместо контрольки можно включить любой вольтметр переменного тока, рассчитанный на измерение напряжения не менее 300 В. Если одним щупом вольтметра прикоснуться к фазному проводу, а другим к нулевому или заземляющему, то вольтметр покажет напряжение питающей сети.

Поиск фазы и нуля контролькой

Внимание, прикосновение к любым оголенным проводникам при поиске фазы контролькой может привести к поражению электрическим током. Делается все очень просто, один конец провода контрольки подсоединяется к зачищенной до металла трубе центрального отопления или водопровода, а другим по очереди касаетесь проводам или контактам электропроводки. При прикосновении к фазному проводу лампочка засветит

При прикосновении к фазному проводу лампочка засветит

Делается все очень просто, один конец провода контрольки подсоединяется к зачищенной до металла трубе центрального отопления или водопровода, а другим по очереди касаетесь проводам или контактам электропроводки. При прикосновении к фазному проводу лампочка засветит.

Если до металла трубы не добраться, то можно воспользоваться водой, текущей из смесителя. Для этого включаете воду и один провод контрольки помещаете под струю воды как можно ближе к смесителю. Вторым концом провода касаетесь проводов электропроводки. Слабый свет лампочки подскажет Вам, где фаза.

В контрольку лучше всего вкрутить самую маломощную лампочку, я использовал лампочку от подсветки холодильников мощностью 7,5 Вт. Для того, чтобы дотянуться до воды, можно использовать кусок любого провода или стандартный удлинитель.
