Трехфазная розетка

Способы проверки правильности подключения трехфазной розетки

Работа выполняется в четыре этапа:

  1. внешним осмотром оценивается состояние монтажа и прочность механической сборки;
  2. до подачи напряжения мегаомметром измеряется прочность изоляции собранного монтажа;
  3. в режиме омметра вызваниваются цепи от контактов выключателя до розетки для определения их соответствия схеме и отсутствия возможности создать короткое замыкание;
  4. включением напряжения на холостой ход с целью измерения его линейных и фазных величин.

При правильном подключении мы замерим 380 вольт между фазами и 220 — относительно фазных проводов с рабочим и защитным нулями. Если это условие не соблюдается, то следует искать ошибку в схеме.

Устройство трехфазной розетки

Контакты трехфазной розетки

Устройства могут существенно отличаться по внешнему виду – дизайн, расположение входных отверстий, другие моменты. Минимальное количество контактов для усиленных розеток – четыре. Три – фазы, одна – заземление. Разъемы с вилкой образуют разъемные контакты.

Чтобы понять, какое количество микроконтактов требуется в конкретном случае, необходимо определить несколько моментов:

  • для треугольной фазы используют четырехконтактные устройства;
  • схема по типу «звезда» – минимум пять контактов;
  • семь отверстий – требуется, когда нужна максимальная защита от перепадов напряжения: подключают три фазы, три ноля, одно заземление РЕ.

Разъем на четыре контакта используется в схемах присоединения нагрузки «треугольником». Пять контактов применяют как в случае с «треугольником», так и со «звездой». Электропитание подключается только к определенным клеммам. После этого через розетку можно подключать всевозможные электрические устройства.

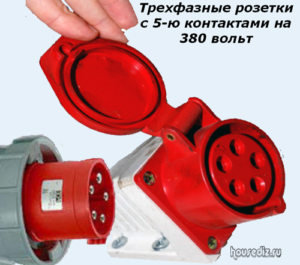

Разъемные соединения для пятипроводной сети

В этой системе конструкция подключения усложняется, а безопасность пользования значительно повышается.

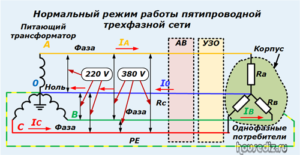

Принципиальная электрическая схема

Корпус электрического прибора через пятый провод, называемый РЕ-проводником, надежно соединяется с нулем питающего трансформатора, а в состав защит добавляется УЗО.

Трехфазная розетка
При пробое изоляции между потенциалом любой фазы и корпусом через РЕ-проводник создается ток утечки, который сразу фиксируется дифференциальным органом УЗО, и оно автоматически отключает питание, ликвидируя риски получения электрической травмы.

Конструкция разъемного соединения

В состав многочисленных видов разъемов для трехфазной сети с пятью проводами дополнен еще один контакт.

Трехфазная розетка
В этой конструкции коммутация жил кабеля осуществляется по предыдущему методу, но структура их обозначений изменилась на современный европейский стандарт.

Способы подключения проводов

Для маркировки фаз используется первая буква от английского слова «Line» — линия и осуществляется их нумерация арабскими буквами. В итоге мы имеем:

  • L1;
  • L2;
  • L3.

Обозначение рабочего нуля маркируется буквой «N», обозначающей «нейтральный провод», а защитного — значком заземления.

В большинстве конструкций для коммутации проводов используется винтовое соединение с шайбами. Но это не единственный метод.

Безвинтовое подключение провода

Производители современных разъемов для трехфазной сети, постоянно совершенствуя свою продукцию, разработали удобную и безопасную технологию монтажа, основанную на создании электрического контакта с жилой провода за счет прорезания его слоя изоляции специальным ножом с фиксацией.

Трехфазная розетка
Последовательность работы мастера показана четырьмя фотографиями:

  • №1 — поднесение к гнезду соединения изолированной и не зачищенной жилы;
  • №2 — вдвигание конца жилы вглубь отверстия до упора;
  • №3 — установка в гнездо наконечника плоской отвертки;
  • №4 — подъем ее рукоятки вверх до упора, обеспечивающего прокол диэлектрического слоя и создание через лезвие ножа плотного электрического контакта.

Работнику остается только убедиться в прочности созданного механического соединения и надежности удержания жилы внутри гнезда.

Маркировка

Согласно общепринятым техническим нормативам провода имеют цветовую и буквенную маркировку. Это обеспечивает безопасность при электромонтаже для предотвращения короткого замыкания в цепи и поражения током, рационально выявляются причины неисправности.

Цветовая маркировка наносится обычно по всей длине проводника, подсказывая назначение каждого из них. Окрас фазных проводов: серый, коричневый, черный, белый. Во всех электросетях в синий (голубой) цвет окрашивается нулевой проводник. Его также называют нейтральным, нейтралью, нулевым рабочим контактом.

Желто-зеленым (однотонным желтым или зеленым) цветом обозначается защитный проводник (заземление), наносится вдоль или поперек всей длины. Другое название – нулевая защита, что нельзя путать с нулем рабочим.

Каждый проводник, помимо цветового обозначения, имеет буквенную маркировку, что дополнительно подстраховывает работу с электричеством: фазные провода – L1, L2, L3; нулевой – N; нулевая защита (заземление) – PE.

Для удобства соответствующие маркировки имеются на вилках 380В.

Проверка электрического прибора

Перед тем, как подключать устройство, советуем убедиться в его исправности – для этого, нужно замерять полное сопротивление на контактах вилки. Провод каждой обмотки должен показывать одинаковое значение активного сопротивления.

Рабочий ноль и каждые отдельные фазы, а точнее их соединение должно равняться одному и тому же показателю, о котором мы упомянули раньше.

В итоге, необходимо также замерять показатель последовательного подключения на фазных контактах. Он должен равняться удвоенной величине предыдущего показателя. В таком случае, прибор полностью исправен и готов к работе.

Требования к установке и подключению штепсельных розеток

При установке розеток, оснащенных 4-я контактами (трехфазных), следует выполнять следующие условия, это:

  • В производственных помещениях – розетки устанавливаются на высоте 0,8 – 1,0 метр от уровня пола, а при верхней прокладке питающей линии – до 1,5 метров;
  • В административных, жилых и прочих помещениях – устройства устанавливаются на высоте, удобной для эксплуатации, но не выше 1,0 метра от уровня пола. Допускается выполнение монтажа на специально изготовленных конструкциях, выполненных из негорючих материалов;
  • В помещениях, где возможно пребывание детей – розетки монтируются на высоте 1,8 метра от уровня пола.  статью: → «Высота установки розетки и выключателя».
Популярные статьи  Газогенераторная установка

Минимальные сечения, для токоведущей жилы, в зависимости от используемого материала, должны соответствовать следующим значениям:

Материал, из которого изготовлена токопроводная жила Минимальное сечение, мм2
Медь 1,5
Алюминий 2,5

Разводка линий подключения штепсельных соединений, как, в прочем и иных потребителей, должна выполняться сменяемой (требования ПУЭ). Для этого используются каналы в строительных конструкциях, трубы и специальные сооружения (электротехнические короба).

  • При прокладке кабельных линий (проводов) в стенах, выполненных из негорючих материалов, разрешается выполнять не сменяемую проводку, когда провода укладываются в штробы с последующей заделкой штукатурным слоем или в подготовке пола и заливного потолка.
  • При прокладке четырехпроводных сетей, сечение нулевого провода должно соответствовать сечению фазного провода, при сечении до 16,0 мм2, при медной жиле и до 25,0 мм2 – при использовании алюминиевой.

Типы

Силовые розетки и вилки на 380 В для бытовых приборов выбираются в соответствии с требованиями норм безопасности. Для правильного выбора необходимо знать их типы, преимущества и недостатки.

Силовые разъемы РШ-ВШ

Штепсельный соединитель РШ-ВШ является трехфазным силовым разъемом. Его применяют для подключения бытовых и промышленных потребителей. Штепсельные соединения для сети напряжением до 380 В рассчитаны на номинальные токи 25 А и 30 А. Зажимы для подключения жил кабеля применяются винтовые, они обеспечивают надежный контакт. Корпус из карболита обладает достаточной прочностью.

Контакты могут быть цилиндрическими, плоскими или комбинированными. Пружинные зажимы повышают надежность электрических соединений. Гнезда розетки могут снабжаться специальными пробками для защиты от детей. Штепсельный разъем следует приобретать в паре, части которой должны подходить друг к другу.

Силовые разъемы РШ-ВШ стоят около 100 руб., что значительно дешевле по сравнению с аналогами. Недостатком является черный цвет, который может не соответствовать дизайну помещения. Устройство обычно применяют в подсобных помещениях, но оно также надежно работает на кухне, если его использовать для подачи напряжения на плиту.

Силовые розетки ССИ-125

Аббревиатура розетки расшифровывается таким образом – силовой соединитель ИЭК стационарный для номинального тока 32 А и с пятью полюсами для трех фаз, нейтрали и земли.

Модель предназначена для работы под напряжением до 380 В, степень защиты которой составляет IP44 (может эксплуатироваться во влажной среде).

Силовая розетка ССИ-125

Розетка крепится к стене на дюбели. Ее применяют для подключения любой нагрузки на 3 фазы: электродвигателей станков и насосов, тепловых пушек и котлов, электрических печей и других. Мощность устройств может достигать 63 А и 125 А. Клеммы отделяются от внешней среды сальником. Крепление каждой жилы производится одним прижимным винтом. Способ не очень надежный, так как при затягивании винт оставляет насечку, и со временем жила может обломиться. Винтовое соединение с окольцеванием провода и с прижимной пластиной в других типах розеток является более надежным. При подключении многопроволочных жил необходим наконечник.

Для чего применяется электропитание с повышенным напряжением

Трехфазная розетка
Грозовое перенапряжение влияет на качество электроэнергии

Любые технологические и бытовые процессы зависят от качества электронапряжения. Питание низкого качества означает перебои в подаче электроэнергии, скачки, полное или частичное прекращение подачи. Повлиять может несколько факторов:

  • погодные условия: грозовое перенапряжение, удар молнии, другое;
  • сбой или поломка оборудования на электростанциях – подобные распределители построены больше 30-40 лет назад, износ и низкая пропускная способность приводят к нежелательным последствиям;
  • неправильное распределение кабелей, точек питания;
  • некорректно подобранные устройства: силовые розетки на 220в и больше, переключатели, распредкоробки, другое.

Возрастающая с каждым днем нагрузка на сети электроснабжения приводит к необходимости совершенствования и замене оборудования. Без этого могут возникать следующие проблемы:

  • нестабильность подачи напряжения;
  • невозможность проконтролировать рост или другое изменение нагрузки;
  • сбой и увеличение резонанса питания.

Трехфазная розетка
Строительство новых ЛЭП связано с большими затратами

Строительство новых линий электропередачи связано со значительными затратами и часто попросту невозможно по причинам экологического характера. Поэтому приходится увеличивать мощность энергии, передаваемой по существующим линиям, в основном за счет увеличения силы тока. Это достижимо только при следующих условиях:

  • отсутствие ограничений по тепловой нагрузке;
  • наличие стабильного распределения токов между линиями кабелей, питающими конкретное здание.

Устройство трехфазной розетки

Контакты трехфазной розетки

Устройства могут существенно отличаться по внешнему виду – дизайн, расположение входных отверстий, другие моменты. Минимальное количество контактов для усиленных розеток – четыре. Три – фазы, одна – заземление. Разъемы с вилкой образуют разъемные контакты.

Чтобы понять, какое количество микроконтактов требуется в конкретном случае, необходимо определить несколько моментов:

  • для треугольной фазы используют четырехконтактные устройства;
  • схема по типу «звезда» – минимум пять контактов;
  • семь отверстий – требуется, когда нужна максимальная защита от перепадов напряжения: подключают три фазы, три ноля, одно заземление РЕ.

Разъем на четыре контакта используется в схемах присоединения нагрузки «треугольником». Пять контактов применяют как в случае с «треугольником», так и со «звездой». Электропитание подключается только к определенным клеммам. После этого через розетку можно подключать всевозможные электрические устройства.

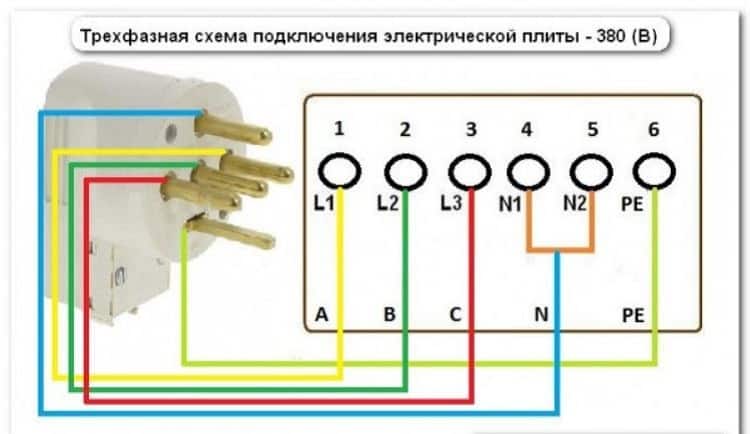

Схема подключения

Трехфазное электропитание подключается через три фазы (L1, L2, L3), а также нейтраль (N). При этом большая часть потребления будет равномерно распространяться по одной фазе. Для трехфазной нагрузки создается выделенная группа. На рисунке, представленном ниже, изображена трехфазная схема в здании, питающемся от сети в 380 В.

Популярные статьи  Обзор торцовочной пилы от Metabo

Трехфазная схема в здании, питающемся от сети в 380 В

Во входной части устанавливается трехполюсный 40-амперный автомат. К автомату направляются три жилы (черная, красная и коричневая). В правой верхней части рисунка расположен трехфазный счетчик. Синий провод (ноль) подключается к электросчетчику. Далее ноль направляется от выхода из устройства на шину нуля, после чего распределяется по группам.

В нижней части рисунка можно увидеть две группы розеток и одну группу освещения. Каждой из групп соответствует своя фаза. Трехфазная цепочка выделена в самостоятельную линию. Самая простая схема предусматривает подключение цепи через автомат и вывод на розетки. С помощью вилок через розетки передаются трехфазные нагрузки.

Уровень мощности трехфазного автомата и розетки может отличаться в зависимости от мощности бытовой техники, которая будет нагружать сеть. Существуют различные виды трехфазных розеток. В среднем на каждый киловатт потребуется 2,5 ампера. Если же подключение осуществляется с помощью УЗО, понадобится более точный расчет.

Советы опытных электромонтажников

Для того, чтобы правильно выполнить монтаж трехфазной 4-х контактной розетки, необходимо следовать требованиям отраженных в ПУЭ и ПТЭЭП, а также помнить о советах, которые могут дать, опытные специалисты в этой области знаний и умений. Вот некоторые из них:

  1. Не начинайте работы по монтажу даже простых устройств, не изучив схему электроснабжения объекта.
  2. При выполнении монтажа, пользуйтесь исправным и поверенным инструментом.
  3. Перед началом работы обесточьте электроустановку и вывесите предупреждающий или запрещающий плакат.
  4. При невозможности отключения действующей электрической установки, работы выполняйте в специальных средствах защиты, а лучше – вызовите специалистов, которые смогут безопасно выполнить требуемые операции.
  5. Используйте качественные материалы и изделия, приобретая их у проверенных поставщиков и организаций.
  1. Подключение выключателя с подсветкой (схемы)
  2. Как подключить трехклавишный выключатель с розеткой и без нее
  3. Как правильно подключить проходной выключатель двухклавишный (схема)
  4. Подключение ТВ кабеля к розетке
  5. Как подключить проходной диммер с проходным выключателем (схема)

Разновидности трехфазных розеток

Трехфазная розетка

В зависимости от того, какая используется схема подключения устройства, которое будет запитано от трехфазной розетки, к нему нужно подвести четыре или пяти проводов. В редких случаях это может быть три или семь штук – в первом случае, когда управляющая схема и заземление сделаны отдельно, а во втором – когда используется усиленная защита.

Для каждого из этих способов подбирается своя розетка, с определенным количеством контактов. Исключением является тот случай, если к устройству надо подвести только три фазы, но случается это крайне редко. Здесь берется четырехконтактная вилка, один из контактов на которой остается пустой. Не стоит покупать трехконтактные розетки, которые есть в магазинах – на самом деле они бытовые, рассчитанная на 220 вольт – фаза, ноль и заземление. Похожи они на трехфазные, так как к ним можно подключать нагрузки с силой тока до 32 Ампер.

Габариты трехфазных розеток обычно достаточно значительны, поэтому эти устройства не предназначены для крепления внутри стены, а прикручиваются снаружи на дюбеля или сделанную для них подставку.

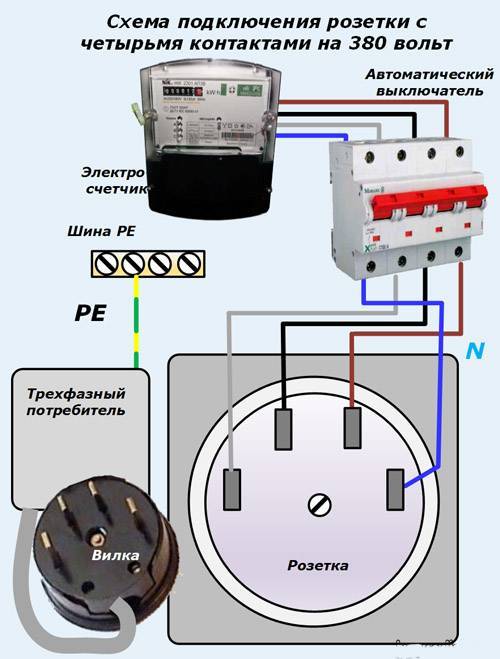

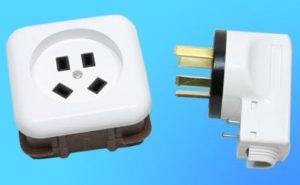

Четырехконтакные розетки

Трехфазная розеткаЯвляются наиболее распространенными в быту и на производстве, в сетях, где нулевой провод также выполняет функцию заземляющего и подключается на корпус устройства. Розетка представляет собой основание, которое закрепляется на стене или подставке и на него потом надевается защитная крышка.

Дизайн розеток и расположение клемм может отличаться, так что если планируется в одну розетку подключать нескольких устройств, то нелишне будет поинтересоваться в магазине, какие из них постоянно есть в продаже.

При подключении надо быть внимательным с нолем – с виду этот контакт выглядит как и все остальные, но помечен соответствующим значком на основании розетки или ее крышке.

К контактам провода подключаются болтовым соединением. Так как чаще всего сами контакты сделаны из латуни, то допустимо использование алюминиевых проводов. При желании, для перестраховки можно воспользоваться металлическими шайбами.

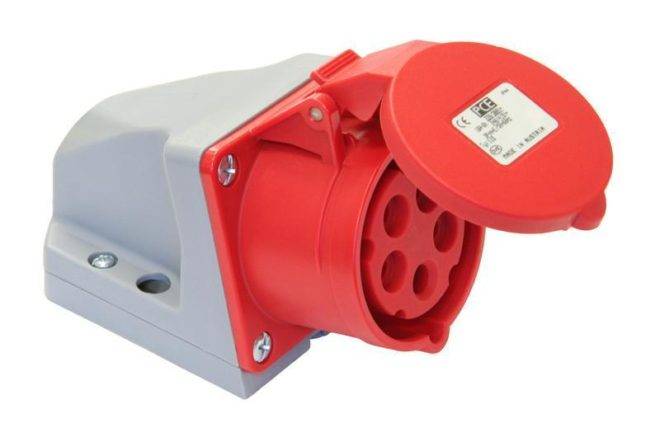

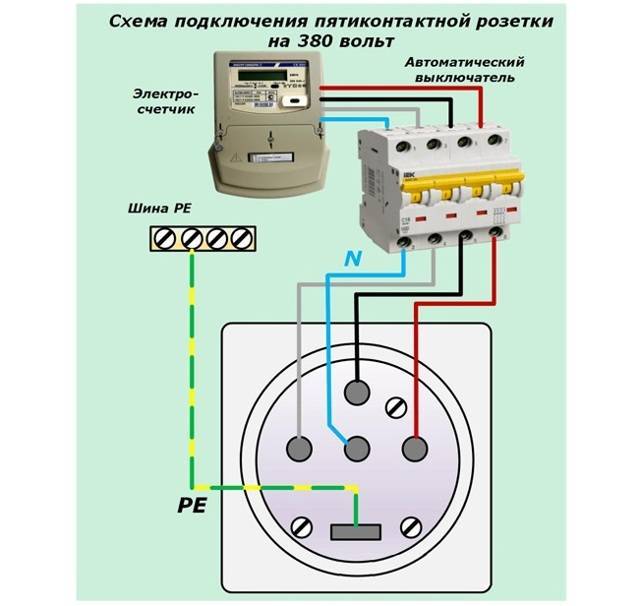

Пятиконтактные розетки

Трехфазная розеткаИспользуются в современных электрических цепях, где защитный, заземляющий ноль подключается отдельно от рабочего, для чего и нужен отдельный контакт на розетке.

Несмотря на то, что по сравнению с четырехконтактными розетками добавляется только один провод, пятиконтактные значительно больше их по размеру. Учитывая, что к ним часто подключаются достаточно жесткие кабели, их надо хорошо закреплять на стене.

Дизайн коробки, расположение клемм и их форма может отличаться, так что лучше подбирать стандартные модели, чтобы при случае можно было свободно найти замену.

При покупке желательно обратить внимание на способ подключения проводов – если это болт, острием которого жила прижимается к контакту, то со временем в месте крепления она может переломаться. Решением проблемы может быть выбор модели розетки с другими способами крепления или использование наконечников для проводов, которыми обжимаются жилы. В целом же, если надо использовать болтовые зажимы, то ничего страшного не произойдет – просто надо чаще проверять контакты

В целом же, если надо использовать болтовые зажимы, то ничего страшного не произойдет – просто надо чаще проверять контакты.

Виды розеток

Силовые соединения отличаются по форме, способу крепления и количеству контактов. Розетка может иметь от 3 до 5 подключений

Чтобы разобраться в чем отличие, важно изучить принцип работы. В странах СНГ используется трехфазная сеть напряжением в 380В. В стандартной квартире используется 220В

Данный показатель можно получить соединив одну из трех фаз с нулевым проводом. Чтобы выполнить подключение промышленной розетки на 380 вольт, достаточно объединить две фазы и нулевой провод. Подобный принцип подключения имеет обычная электрическая плита

Популярные статьи  Виды реле

В стандартной квартире используется 220В. Данный показатель можно получить соединив одну из трех фаз с нулевым проводом. Чтобы выполнить подключение промышленной розетки на 380 вольт, достаточно объединить две фазы и нулевой провод. Подобный принцип подключения имеет обычная электрическая плита.

Существует несколько стандартов силовых разъемов:

  • 2Р+РЕ — используется две фазы и один заземленный контакт;
  • 3Р+РЕ — 3 силовых кабеля и один заземленный;
  • 3Р+РЕ+N — 3 фазы, одна земля и ноль;
  • 3Р+N — три силовых контакта и один нулевой.

Розетка 380В 2Р+PE Розетка 380 3Р+РЕ

Розетка 3Р+РЕ+N

Вилка 380 3Р+N

Коммутационные соединения различаются не только по количеству контактов, но и по строению корпуса. Есть кабельные конструкции, служащие соединению переносимых устройств. Фланцевые коммутаторы изготовлены с креплением, которое можно встраивать в стену прямо или под углом. Последний вид — накладные розетки. Некоторые корпуса комплектуются дополнительным защитным колпачком.

Маркировка

Буквой P обозначают силовой или фазный провод, N — нулевой, а обозначение PE указывает на заземляющий кабель. Также провода имеют цветовую маркировку. Правила устройства электроустановок требуют обозначать фазу бардовым, красным или коричневым цветом, ноль — синим или голубым оттенком. Земля окрашивается в два цвета — желтый и зеленый.

Кроме вольтажа, на корпусе указывается максимально допустимая сила тока. Промышленная розетка 380в способна выдержать 16А, что для обычной сети приемлемо. Для более мощных используют соединения на 32, 63 и 125 ампер

Чтобы избежать перегрева и воспламенения, важно заранее проверить силу тока электросети

Также маркировка может обозначать степень защиты. IP44 указывает на то, что розетка изолирует электропроводящие площадки от попадания брызг воды и частичек пыли. Часто такие корпуса комплектуются накладной защитой.

Теория

На промышленных электростанциях генераторы вырабатывают трёхфазный ток, и повышают его напряжение до десятков и даже сотен киловольт. По линиям электропередач электричество поставляется потребителям. Но перед этим ток поступает на силовой трансформатор, который понижает напряжение до 380 В. Из распределительной подстанции электроэнергия поступает в потребительскую сеть.

В трёхфазной сети ток подаётся таким образом, что все три сдвинуты относительно друг друга на 120 градусов. Напряжение между фазами составляет 380 В, а между фазой и нейтралью 220 В (см.рис. 1). Именно это напряжение подаётся в каждую квартиру.

Рис. 1. Структура трёхфазного тока

Так как нашей целью является получение 380 В именно из однофазной сети, то перейдём к способам преобразования 220 В на 380.

Схема подключения

Схема подключения трехазной розетки

Особенность многоконтактных механизмов – необходимость правильного подключения фазы, ноля и заземления. Если контакты смешаются, возникнет короткое замыкание, возгорание, перегорание сети электропитания в целом. Однофазная розетка подключается через один канал (L1), трехфазная – тремя соответственно (L1, L2, L3) и дополнительным нейтральным. Напряжение равномерно распределяется на одну фазу, для трехконтактных создается отдельная группа.

На входе закрепляется автомат на три полюса, сила электрического тока – около 40А. Следующий шаг – подведение соответствующего количества проводов. Стандартное цветовое обозначение – черный, коричневый, красный. Дополнительный кабель – синего цвета – проводит нулевое напряжение. Ноль закрепляют к электросчетчику, от выхода распределяют к фазовым группам.

Трехфазные цепочки закрепляются в отдельные самостоятельные линии. Наиболее простая схема – подключение к автомату, развод на розетки. Вилка трехфазная распределяет нагрузку на соответствующие точки питания. Мощность зависит от бытового оборудования, которое будет использоваться. Обычно устанавливают с «запасом», рассчитывая на будущие устройства.

Распространенные ошибки при выполнении монтажных работ

Работы по монтажу штепсельных устройств являются не сложной операцией, которую может выполнить любой желающий, но тем не менее, иногда, как правило из-за невнимательности, не опытные работники, допускают ошибки. Вот наиболее распространенные из них:

  • Перед началом выполнения работ не выключен аппарат защиты и не вывешен запрещающий плакат;
  • Не правильно подобрана марки и сечение питающего кабеля;
  • Номинальный ток штепсельной розетки не соответствует току подключаемого оборудования.
  • При соединении, в распределительной коробке, существующего кабеля с вновь прокладываемым, соединение выполняется методом скрутки.
  • Место установки выбрано неправильно: не соблюдены габариты от инженерных коммуникаций и строительных элементов.

Схема подключения

Трехфазная розетка
Схема подключения трехазной розетки Особенность многоконтактных механизмов – необходимость правильного подключения фазы, ноля и заземления. Если контакты смешаются, возникнет короткое замыкание, возгорание, перегорание сети электропитания в целом. Однофазная розетка подключается через один канал (L1), трехфазная – тремя соответственно (L1, L2, L3) и дополнительным нейтральным. Напряжение равномерно распределяется на одну фазу, для трехконтактных создается отдельная группа.

На входе закрепляется автомат на три полюса, сила электрического тока – около 40А. Следующий шаг – подведение соответствующего количества проводов. Стандартное цветовое обозначение – черный, коричневый, красный. Дополнительный кабель – синего цвета – проводит нулевое напряжение. Ноль закрепляют к электросчетчику, от выхода распределяют к фазовым группам.

Трехфазные цепочки закрепляются в отдельные самостоятельные линии. Наиболее простая схема – подключение к автомату, развод на розетки. Вилка трехфазная распределяет нагрузку на соответствующие точки питания. Мощность зависит от бытового оборудования, которое будет использоваться. Обычно устанавливают с «запасом», рассчитывая на будущие устройства.
