Как подключить сигнализацию

Содержание

Датчики удара и наклона

Следует также установить специальные датчики удара и наклона, которые будут включать источник звуковых и световых сигналов в случае несанкционированного доступа:

  • Датчики нужно ставить на жесткую ровную поверхность. Прикрепить датчики можно при помощи скотча либо 2–3 винтов.
  • Нельзя ставить датчики на пластмассовую поверхность. Дело в том, что при нагреве или охлаждении таких поверхностей может произойти небольшая деформация пластмассы, что приведет к ложному срабатыванию датчиков и сигнализации в целом.
  • Многие датчики оснащаются специальным регулятором, с помощью которого можно настроить чувствительность устройств.
  • Проверьте работу датчиков. Для этого нанесите сильный удар по бамперу авто – должен сработать звуковой и световой сигнал. Также нанесите и легкий удар – сигнализация должна подать звуковое предупреждение.

Где лучше устанавливать

Если все подготовлено, на руках имеется сигнализация, понятен механизм установки, остается только решить для себя, к кому все же обратиться для надежной установке автосигнализации: к официальному дилеру, к профессионалу в автосервис, к частным мастерам, которые у себя в гараже все делают, или же самостоятельно установить сигнализацию. Нет оптимального ответа, что лучше и надежнее. У каждого варианта есть свои преимущества и недостатки.

У дилера

Автовладельцы выбирают установку сигнализации у дилера по трем причинам: сохраниться гарантия на автомобиль, лучше официального дилера никто не сделает, вся работа и покупка автомобиля происходит в одном месте. Да, кажется предложение заманчивым. Но на самом деле, автодилер пользуется неграмотностью населения. Он не имеет права лишать гарантии на машину, даже если владелец самостоятельно устанавливал дополнительное оборудование. Кроме того, можно поспорить и насчет качества работы. Нельзя самостоятельно выбирать модель автосигнализации, редко можно встретить современные модели. Как правило, дилер устанавливает те автосигнализации, которые уже давно известны автоугонщикам. Гарантию на свою работу дилер дает максимум на один год. А цена за работу в 2-3 раза больше, чем у других специалистов.

В автосервисе

Что касается специалистов в автосервисе, то это вариант предпочтительнее. Главное преимущество в выборе автосервиса – высокое качество работы. Как правило, специалисты дорожат своей репутацией. Они стараются выполнить все и быстро и качественно. Еще лучше, если у специалиста будет большой опыт работы. Он точно знает все нюансы в установке сигнализации. Цена за работу зависит от модели автомобиля, сигнализации, какие имеются функции, легко ли добираться до ключевых узлов машины. Всегда можно выбрать желаемую модель автосигнализации (как это правильно сделать читайте в советах от наших экспертов – как выбрать лучшую автосигнализацию для машины). Но необходимо, чтобы мастер заранее осмотрел автомобиль, сообщил, есть ли смысл и возможность устанавливать ту или иную модель сигнализации. Даже за небольшие деньги можно приобрести современную автосигнализацию с основными функциями и при этом она надежно защитит машину.

В гараже у частников

Еще один вариант для тех, кто не хочет самостоятельно устанавливать сигнализацию – обратиться к частникам. Как правило, это человек, который когда-то работал в автосервисе или сам устанавливал себе автосигнализацию. У него есть небольшой опыт. Его преимущество – в низкой цене по сравнению с предыдущими вариантами. Но в то же время нет никакой гарантии, что работа будет сделана максимально качественно. Вариант неплохой, однако, легко можно стать жертвой обмана. Некоторые такие умельцы сотрудничают с автоугонщиками, сообщают им, как можно взломать автомобиль. Но именно низкая цена привлекает автовладельцев. Хотя иногда после такой установки машина надежнее защищена.

Самостоятельно

Говорят, что никто лучше не сделает кроме себя самого (как правильно самостоятельно устанавливать автосигнализацию рассказывают наши специалисты). Возможно, и в этом случае это правило работает. При наличии инструкции и некоторых знаний можно самостоятельно установить сигнализацию. Обычно такой вариант выбирают те, кто не имеет денег на услуги специалистов или желает повозиться в свободное время около своей машины. Цена за работу – лишь потраченное время и возможные нервы. Автовладельцу хочется все сделать самому, приятно провести время. Работа подойдет для усидчивых людей, которые никуда не спешат. Если человек это делает первый раз, то лучше узнать у опытных людей все нюансы установки сигнализации.

Разновидности и комплектации охранных сигнализаций

Перед монтажом необходимо выбрать наиболее приемлемую охранную систему. Первым делом определитесь с производителем, затем с моделью. От количества охранных и сервисных функций будет зависеть и стоимость устройства. Если обобщить, то все охранные комплексы можно разбить на три подгруппы:

  1. Простейшие автомобильные сигнализации, в которых имеется антиграббер, антисканер, несколько выводов для управления силовыми механизмами, электрозамками, входы для подключения датчиков.
  2. Сигнализации, имеющие обратную связь, оснащаются большим количеством датчиков, а также позволяют при попытке проникновения в автомобиль выдать оповещение на брелок.
  3. Автомобильная сигнализация GSM. Наиболее продвинутый тип устройств, так как они могут в случае взлома произвести набор номера, указанного в настройках. Кроме того, имеется возможность отследить положение автомобиля с помощью геолокации.

Точки подключения к внутренним шинам связи автомобиля (CAN, LIN)

Задача подключения к устройствам автомобиля значительно упрощается, если в авто предусмотрены шины связи CAN и LIN. Шина CAN обычно установлена на всех автомобилях после 2005 года выпуска.

Популярные статьи  как сделать антенну для телевизора своими руками

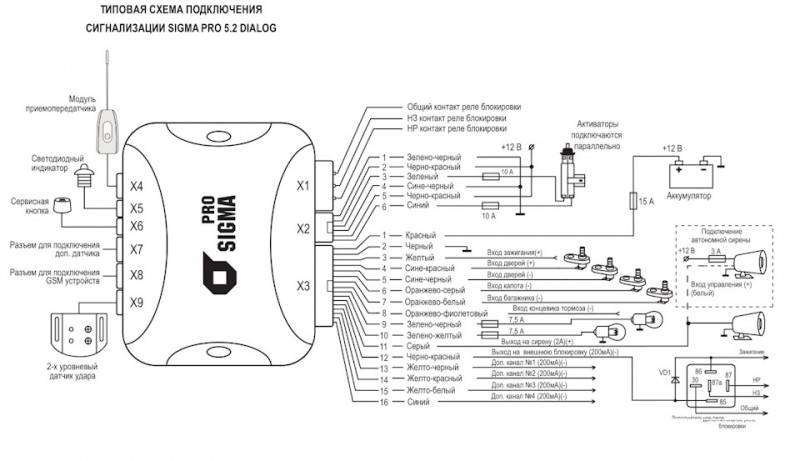

Типовая схема подключения:

Как подключить сигнализацию

В этом случае для сбора информации о системах кузова собирается по соответствующим шинам, подключение многочисленных точек концевиков дверей, других датчиков автомобиля не требуется.

Точку подключения к шинам связи найти непросто, для этого необходимо обратиться к справочной литературе для конкретной марки автомобиля. Визуально она выглядит в виде скрутки проводов аналогично компьютерным линиям локальной связи.

Установка системы

Чаще всего, выбор падает на стандартный универсальный комплект, который включает:

Как подключить сигнализацию

Система подороже снабжена пультом ДУ.

Чтобы установить комплект системы необходимы:

  • Система центрального замка.
  • Медный двужильный провод (4 метра).
  • Отвертки (крестовая и плоская).
  • Гаечные ключи.
  • Клещи.
  • Плоскогубцы.
  • Дрель + свёрла.
  • Отсоединить клеммы от аккумулятора.
  • Снять с дверей обшивку (снять ручку, и по углам винты).
  • Выкрутить пластмассовый дверной винт.
  • Винты рулевого колеса.
  • Найти место для установки системы (рекомендуется – нижний левый угол).
  • Сделать дрелью в каждой двери отверстия для активаторов.
  • Установка активаторов замка, закрепить саморезами.

Как подключить сигнализацию

  • Установка активатора к тяге, совмещая центр хода исполнительного устройства и замка.
  • Установка фиксаторов на ручные тяги.
  • Проверить проводку.
  • Протянуть от активаторов провода к отверстиям (провести между кузовом и дверью при помощи прорезиненной трубки).
  • Снять панель приборную.
  • Заменить провода стеклоподъемника и подключить их к приводу.
  • Подключить приводы активаторов.
  • Провода изолировать и поместить внутрь двери.
  • Провести провода в панель
  • Провести провода в бардачок.
  • Установка трубки проходной.

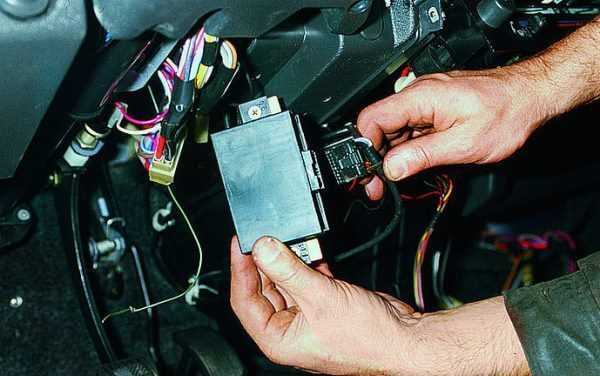

  • В разъем устанавливается предохранитель и подключается в блок питания и всё устройство размещают под торпеду.

Как подключить сигнализацию

  • Подключить провод центрального замка к машине (минус-корпус, плюс-предохранитель).
  • Проверить, работает ли система.
  • Собрать обшивку.

Провода желательно размещать в трубку прорезиненную.

Как подключить схему?

Чтобы сделать автозапуск с телефона своими руками, нужно учитывать множество факторов. И не стоит пренебрегать блокировкой всех номеров, кроме одного. Но сигнал для начала процесса прокрутки стартера лучше всего взять с динамика, который воспроизводит мелодию при поступлении вызова. Когда вы звоните на этот телефон, на контактах, соединяемых с динамиком, появляется напряжение. Теперь его нужно направить в нужное русло – в систему управления.

Если уровень сигнала мал (а это так и есть), нужно применить простую схему усилителя на полевом транзисторе. При желании можно даже установить усилительный драйвер – сборку Дарлингтона. Это небольшая микросхема, которая позволит увеличить мощность сигнала в несколько раз. Но ей требуется дополнительное питание, как и телефону. Вам же нужно, чтобы батарея работала максимально долго, по этой причине требуется подключать питание от бортовой сети автомобиля.

Частые неисправности автосигнализации

Как правило, причиной для демонтажа автосигнализации с автомобиля является её некорректная работа, а именно:

  • произвольный переход сигнализации в аварийный режим, особенно в темное время суток;
  • отказ системы старта двигателя;
  • неисправность системы центрального замка.

Приобретая подержанный автомобиль, первым делом следует обратить внимание на связку ключей. Если в ней присутствуют нештатные брелоки, значит в процессе эксплуатации авто оборудовался дополнительной сигнализацией

В этом нет ничего предосудительного, но будет полезно, если бывший хозяин автомобиля сообщит вам информацию о мастере, который производил установку сигнализации.

Обычно сам мастер на основании собственного опыта решает, какой вид блокировки автомобиля в случае несанкционированного доступа наиболее эффективен. Он монтирует схему в соответствии со своими решениями.

Блокироваться может бензонасос, блок управления двигателем (главное реле), напряжение на форсунки, словом, всё то, что не даст завести ваш двигатель.

Поэтому, если есть сведения об установщике автосигнализации, лучше сразу позвонить ему и узнать, что он блокирует обычно. Конечно же, не факт, что сигнализаторщик вспомнит о вашей машине, скорее наоборот, давно позабыл, но вдруг повезет?

При восстановлении работоспособности старой сигнализации всю документацию на нее можно найти в интернете. Определить модель помогают надписи на брелоке или блоке сигнализации (он обычно находится в районе левого колена водителя за приборной панелью). К нему могут привести и многочисленные нештатные провода под рулем.

Как подключить сигнализацию к центральному замку

Выявленный провод разрезают и подсоединяют к выходам автосигнализации. При осуществлении схемы возможно сделать беспрепятственную подачу импульсов от двери автомобиля к компрессору, передача будет выполнена посредством контактов реле. Так, когда авто поставлено на сигналку, активируется реле, что обеспечит размыкание общего вывода устройства с замкнутым элементом, из чего последует разрыв электроцепи управления от двери. После этого общий контакт смыкается с замкнутым компонентом, что повлечёт за собой запирание замка.

Пневматическая система инертна, что означает ожидание до трёх-четырёх секунд для закрытия запорных механизмов и контактных компонентов, которые переключаться на минус. По этой причине реле сигнализации необходимо удерживать до четырёх секунд с целью достижения импульса, иначе последует некорректная работа системы. Так, после перехода сигнализации в начальное положение, электроцепь между компрессором и управляющим проводом будет восстановлена, а в случае если замок не успел запереться, на проводе будет плюсовой импульс, то есть компрессор подаст команду открытия, что означает активацию защиты сигналки при незапертых дверях.

Подключение автосигнализации своими руками

Перфекционистам можно приготовить изоленту черного цвета, чтобы она не отличалась от используемой в штатной проводке.Как подключить сигнализацию
При подключении требуется дополнительное реле. Достаточно всего лишь внимательно разобраться в схеме подключения, поставляемой в комплекте вместе с оборудованием.
Перед тем как подключить датчик сигнализации, нужно разобрать левую стойку. Также следует учитывать, что на этот компонент не должны воздействовать сырость и высокие температуры, поэтому его лучше поставить подальше от самого двигателя. Вся информация передается через спутники связи.
В таких случаях приходится индивидуально разбираться в схеме каждого автомобиля. Многие из них могут блокировать двигатель, предотвращая попытки несанкционированного пуска. Для предотвращения попадания в блок влаги рекомендуется установить его таким образом, чтобы исключить стекание капель воды по проводам внутрь корпуса.Как подключить сигнализацию
Основные практические моменты операций по демонтажу панелей можно подробно посмотреть на видео в конце этой статьи. Установка сигнализации своими руками Современные реалии нашей жизни делают установку автомобильной сигнализации одной из наиболее актуальных проблем. Проведите провод через защиту Этот провод соединит автомобильную сигнализацию с сиреной.

Популярные статьи  как прозвонить провода мультиметром на обрыв

Разновидности элементов ЦЗ

Для начала блок переводят в сервисный режим, который позволяет выполнять техническое обслуживание устройства. Наконец, следует отметить существенное расширение сервисных возможностей у этого типа оборудования: дистанционный запуск двигателя, турботаймер работа двигателя на холостых оборотах для охлаждения турбокомпрессора после парковки и постановки на охрану , доводчик стёкол люка при наличии — автоматический подъём стёкол, если они были открыты, специальные режимы подсветки салона и многое другое

Важно, чтобы вы изолировали этот провод резиновой прокладкой или заполнили отверстие кремнием

Возможные схемы блокирования двигателя приведены в инструкции по установке универсального комплекта беспроводной блокировки StarLine. Установка сигнализации автомобиля к системе ЦЗ. Сигнал будет передаваться через стекло без необходимости просверливания отверстий и проводов повторителя непосредственно к проводу антенны вашего модуля сигнализации.

Максимальный ток нагрузки мА. Часто это помогает прокладывать провод рядом со шлангами сердечника нагревателя, проводом усилителя мощности, источником питания зажигания или любым другим проводом, идущим к другой стороне защиты.
Ставим сигнализацию на Ваз 2110, часть 1

Установка и подключение центральных замков

Установка активатора центрального замка в переднюю дверь

Установку центрального замка следует начать со снятия обшивок дверей и других элементов, которые могут стать помехой при монтаже. Затем в каждой двери сверлятся отверстия для установки металлической планки, на которую будет крепиться активатор замка двери.

Закрепив и отрегулировав пластиковый активатор, переходим к подсоединению и укладке проводов. Задача — завести провода в салон автомобиля и подключить к блоку сигнализации.

Для того чтобы избежать попадания влаги на провода и дальнейшего выхода из строя активаторов и других устройств (электростеклоподъемники, подсветка дверей), продумайте прокладку проводов вдоль двери заранее.

Не размещайте провода в нижней части двери, так как в этом месте чаще всего скапливается вода.

Прокладка провода активатора центрального замка

При прокладке провода обратите также внимание на самую «проблемную» зону, а именно место перегиба проводов в проеме между дверью и кузовом

Защитная трубка проводки дверей

Самый оптимальный вариант — использовать проходную резиновую трубку. Такая гофра защитит проводку от перетираний и изломов.

Для грамотного подхода к делу, а также для того чтобы иметь возможность с легкостью определить и найти нужные провода (+12 Вольт, «земля», управляющие выходы от блока сигнализации), приборную панель (торпедо) лучше снять полностью. Тем самым, вы не только упростите себе работу по прокладке проводов, но и сможете осуществить их соединение, пропайку и изолирование без особых трудностей.

На автомобиле ВАЗ 2106 панель приборов снимается довольно просто (четыре самореза и четыре гайки).

Скручивать или паять провода?

Мы рекомендуем приобрести клеммы «мама» и «папа», а также специальный инструмент для обжима проводов. В случае выхода из строя активатора, вы без проблем сможете заменить его на новый. Для этого понадобится просто отсоединить клеммы, демонтировать старый и подключить рабочий активатор.

Скручивать провода и обматывать изолентой — вариант ненадежный, в этом случае лучше «скрутка» + «пайка» + «термоусадочная трубка».

Как подключить центральный замок к сигнализации?

Так как автомобиль ВАЗ 2101-2107 изначально не оборудован центральным замком или электроприводами замков дверей, вы можете установить дополнительные электроприводы и подсоединить их к системе следующим образом.

Схема подключения центрального замка

Сине-белый и оранжевый провода 6-ти контактного разъема основного блока системы сигнализации через предохранители в 15А подключаются к +12 В постоянного тока. Зеленый и синий провода к массе автомобиля или, по-другому, «земле».

Белый провод к синему проводу отпирания активатора замка двери, а желтый провод к зеленому проводу запирания электропривода.

Большинство китайских автосигнализаций, особенно недорогие модели (A.P.S. 2600 SHERIFF, Pantera CLK 355), имеют схожие по строению блоки. Иногда складывается впечатление, что китайские производители меняют только этикетку, а «начинка» остается прежней. По крайней мере, сам 6-ти контактный разъем с силовыми выходами для замков, а также цвета проводов отличаются довольно редко.

Ознакомившись со схемой подключения центрального замка, смело приступайте к соединению проводов и проверке работы активаторов. После успешных тестов остается только собрать все снятые детали на место и затем произвести «контрольную» проверку.

https://www.youtube.com/watch?v=7F8l0kOOrLk Работа сделана, поздравляем! Примерная сумма затрат — около 500 рублей, без учета стоимости сигнализации.

Проверка работоспособности системы

Перед тем как восстановить вид салона автомобиля, выполняем проверку. Для этого возвращаем аккумулятор в изначальное состояние. Должна сработать сирена. Теперь прописываем брелоки, как это сделать, подробно рассказано в инструкции и зависит только от модели сигнализации. После этого проверяем работу самой противоугонки. Проблем возникнуть не должно, но если все-таки что-то не так, начните проверять правильность подсоединения проводки, используя мультиметр и пробник.

Не стоит ездить с неисправной сигналкой. В лучшем случае она не сработает в нужный момент, в худшем испортит электрику автомобиля.

Точки подключения к внутренним шинам связи автомобиля (CAN, LIN)

Задача подключения к устройствам автомобиля значительно упрощается, если в авто предусмотрены шины связи CAN и LIN. Шина CAN обычно установлена на всех автомобилях после 2005 года выпуска.

Типовая схема подключения:

Как подключить сигнализацию

В этом случае для сбора информации о системах кузова собирается по соответствующим шинам, подключение многочисленных точек концевиков дверей, других датчиков автомобиля не требуется.

Точку подключения к шинам связи найти непросто, для этого необходимо обратиться к справочной литературе для конкретной марки автомобиля. Визуально она выглядит в виде скрутки проводов аналогично компьютерным линиям локальной связи.

Популярные статьи  Чем отличается заземление от зануления

Принципиальное отличие основных видов ЦЗ

Принципиально устройства автоматического отпирания/запирания замков дверей можно разделить на 2 вида:

  • ЦЗ с электроприводом. В дверях устанавливаются электрические активаторы. Каждый механизм может иметь индивидуальный блок управления либо управляется единым блоком (именно такая схема применяется на бюджетных авто);
  • пневматический ЦЗ. Тяга активатора перемещается за счет изменения давления воздуха внутри магистрали. На данный момент система устарела и не используется, в прошлом такие системы устанавливали Mercedes, BMW, VW, Audi. Восстанавливать такую систему либо устанавливать своими руками экономически нецелесообразно. Гораздо проще установить электрические активаторы, подключив все к блоку с функцией дистанционного управления.

Рассматривать будем центральный замок с электроприводами. Устройства такого типа делятся на 2 вида:

  • с управлением плюсовым потенциалом;
  • с управлением минусовым потенциалом.

Что такое управляющий сигнал и зачем он нужен, вам станет понятно, когда мы рассмотрим принцип работы простейшего ЦЗ. В качестве примера возьмем наиболее распространенную на бюджетных авто схему с управлением по минусу. Принципиальная схема взята с руководства по ремонту и эксплуатации Opel Astra F.

Как работает простейший ЦЗ

Сразу можно увидеть, что в водительской двери установлен 5-проводной активатор. Некоторые производители авто, желая сэкономить, не устанавливают управляющий сервопривод в водительскую дверь, а только кнопку.

Что мы видим на схеме:

  • S41 – концевик, расположенный у личинки замка водительской двери. При повороте ключа на отпирание либо запирания на блок ЦЗ коротко (порядка 1 сек.) подается минусовой потенциал.
  • S42 – концевик пассажирской передней двери.
  • M18, M19, M20, М32 – активаторы в дверях. М41 – замок запирания лючка бензобака, М60 – сервопривод багажника; Для работы сервоприводов достаточно 2 провода, которые называются силовыми. Разница потенциалов на этих проводах запускает двигатель, передвигающий тягу замка. В зависимости от того, на каком из проводов будет -, а на каком +, моторчик будет крутиться в одну либо другую сторону. Третий провод (сине-черный) необходим штатной сигнализации для контроля состояния замков.
  • К37 – блок управления ЦЗ. Для работы блоку обязательно необходимы постоянный + и масса. С пассажирских актуаторов к блоку приходят два сигнальных провода (бело-коричневый и коричневый). В незадействованном режиме на них небольшой положительный потенциал. Появление на одном из проводов минуса провоцирует закрытие, на втором – открытие. Именно этот минусовой сигнал определяет – управляется ЦЗ по минусу либо по плюсу. В зависимости от того, на каком из проводов появляется -, блок подает напряжение нужной полярности на силовые провода.

Именно так работает простейший ЦЗ, который даже не реагирует на то, открыта водительская дверь либо закрыта. Простейший блок управления центральным замком работает по схеме двух 5-проводных реле. Предлагаем посмотреть видео, на котором подробно рассказан принцип работы и способ подключения двухпроводных активаторов.

Как реализовать дистанционное управление

Привлекающий своей низкой стоимостью блок ДУ с Aliexpress в последнее время завоевал большую популярность. С помощью блока такого типа вы можете подключить дистанционное управление к штатной системе либо оснастить авто ЦЗ своими руками, предварительно купив 4 двухпроводные активаторы. Разумеется, ни о какой защите автомобиля от угона речи идти не может. Столь бюджетный блок управления центральным замком может выполнять только сервисную функцию.

Нажатие кнопки на брелке заменяет физический поворот ключа в личинке замка для отпирания и запирания авто. Принимая сигнал, блок управления подает напряжение на силовые провода. За работоспособность блока и замков авто отвечает всего 6 проводов:

  • постоянный +, защищенный предохранителем (в нашем случае — 15А);
  • масса;
  • 2 силовые провода, идущие на сервомоторы;
  • 2 управляющие провода.

Остальные провода подключаются для световой сигнализации, доводчиков стекол и т.д.; отдельно можно запитать открытие багажника либо лючка бензобака.

Рассматриваемый блок может быть внедрен не только в штатную систему с управлением по минусу либо плюсу, но и в ЦЗ с вакуумным приводом. В комплекте с блоком ДУ идет инструкция, позволяющая подключить систему параллельно штатному блоку ЦЗ. В таком случае работоспособность заводского блока управления сохраняется.

Схемы для подключения

Представляем универсальную схему подключения.

Как подключить сигнализацию
Схема подключения Несмотря на довольно трудоёмкий процесс установки автосигнализации своими руками, потраченные усилия не будут напрасны, ведь это позволит сэкономить неплохую сумму денег (чаще всего стоимость услуг профессионала приравнивается к цене самого комплекта сигнализации).

Кроме того, принесёт немало удовольствия тем, кто любит делать всё своими руками.

Подключение сигнализации к центральному замку занимает часть времени. Подключение автосигнализации к центральному замку (ЦЗ) выглядит непросто. Если известен тип замка на автомобиле, трудности отсутствуют. В статье ниже, опишем подключение сигнализаций к ЦЗ, различных исполнений.

Подготовка инструментов для произведения монтажных работ

Чтобы быстро, правильно, качественно установить сигнализацию на собственный автомобиль необходимо запастись выдержкой и силами, а ещё подготовить следующие инструменты:

  • мультиметр электрического типа – необходим для произведения измерений проводимости;
  • набор дополнительных проводов – на тот случай, если потребуется удлинение тех, что есть в комплекте с охранной системой;
  • поролон серого или чёрного цветов – используется для обмотки центрального блока;
  • качественная, желательно чёрная изоляционная лента и двухсторонний скотч;
  • торцевой ключ, набор отвёрток и нож – для произведения зачистки проводов;
  • специальные, изоляционные жгуты, в которые будет необходимо продеть провода для дополнительной защиты.

Подготовив сигнализацию с функцией автозапуска к монтировке, владелец машины может установить сигнализацию на авто за несколько часов. Желательно, чтобы под рукой были не только необходимые инструменты, а и схема, которая поможет произвести всё правильно.
