Структурная схема устройства релейной защиты

В настоящее время в нашей стране и мире находится в эксплуатации огромное множество устройств РЗА различных классов, типов и модификаций. С момента своего появления устройства РЗА эволюционировали от электромеханических до статических, и далее – цифровых, наиболее современных.

Внешний облик и составные элементы устройств в процессе их эволюции претерпели значительные изменения, однако общая структурная схема устройства остается неизменной и по сей день.

Схемы релейной защиты

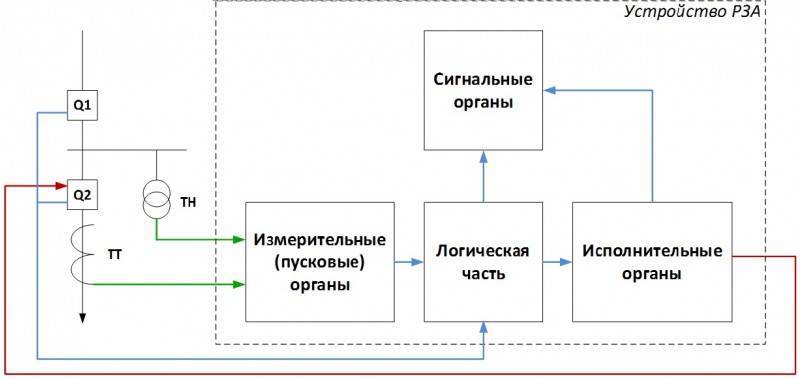

Рисунок 1. Структурная схема устройства РЗА

Измерительные (пусковые) органы обеспечивают непрерывный контроль состояния защищаемого объекта (линии, трансформатора, двигателя и др.) с помощью измерительных трансформаторов тока (ТТ) и напряжения (ТН), от которых к ним поступают сигналы вторичных токов и напряжений в реальном времени.

ТТ и ТН выполняют гальваническую развязку цепей защиты и измерения от сети высокого напряжения и уменьшают измеряемые сигналы до приемлемого уровня.

Измерительные органы вычисляют значения подаваемых на устройство РЗА токов и напряжений, а также производных параметров, таких как мощность, сопротивление и др. Далее устройство выполняет сравнение полученных значений с уставками и формирует признаки срабатывания пусковых органов.

Так, например, признак срабатывания пускового органа тока максимальной токовой защиты формируется, если любой из фазных токов превышает значение уставки, заданной в устройство РЗА.

Логическая часть получает информацию о признаках срабатывания пусковых органов, положении выключателя, состоянии защищаемого объекта и смежных с ним (если это необходимо).

В зависимости от состояния полученных сигналов и последовательности их поступления логическая часть формирует управляющие воздействия в соответствии с алгоритмом функционирования, заложенным в устройстве РЗА.

Например, логическая часть максимальной токовой защиты обеспечивает контроль состояния вольтметровой блокировки и реле направления мощности, задержку срабатывания защиты или ее отсутствие при опробовании присоединения, а также формирование сигнала отключения выключателя.

Исполнительные органы, роль которых чаще всего выполняют различные промежуточные реле, обеспечивают связь устройства РЗА с выключателем защищаемого присоединения, системой центральной сигнализации и другими объектами.

Местная сигнализации о срабатывании устройства РЗА осуществляется с помощью Сигнальных органов, выполняемых в виде световых индикаторов. Срабатывание сигнальных органов осуществляется непосредственно по сигналам логической части или через исполнительные органы.

Устройство

Рассмотрим устройство в процессе описания действия РЗиА:

Название Функция
Блок мониторинга Отслеживание электропроцессов. Параметры измеряются ТН/ТТ и узлами с подобными функциями. Выходные импульсы могут поступать напрямую на логическую часть для сравнения с прописанными пользователем величинами отклонений от уставок (нормальных значений). А также импульсы может предварительно создаваться сообщения в цифровой форме.
Логическая часть Сравнивает поступившие импульсы с уставками. Определяется несовпадение, принимается решение о командах на активацию защиты.
Исполнительная схема Постоянно в состоянии готовности для принятия команды от логической части. Производит переключение цепей ЭУ по прописанному алгоритму для недопущения поломок оснащения и ударов тока.
Сигнальный узел Сам пользователь органами чувств не может адекватно отслеживать чрезвычайно быстрые процессы в ЭУ. Для сохранения данных происходящих процессов используют сигнальные приборы оповещения (изображением, звуком, светом), которые также записывают в память историю. После сработки таких устройств они выставляются в исходную позицию вручную. Система позволяет сберечь данные о всех действиях.

Основные органы релейной защиты

Устройства релейной защиты состоят, как правило, из таких основных частей:

  • пусковых органов;
  • измерительных органов;
  • логической части;
  • исполнительной части;
  • передающей части.

Пусковые органы непосредственно и непрерывно контролируют состояние и режим работы защищаемого оборудования и реагируют на возникновение КЗ и нарушения нормального режима работы. Пусковые органы выполняются с помощью реле тока, напряжения, мощности и др. На измерительные органы возлагается задача определения места и характера повреждения и принятие решения о необходимости действия защиты.Измерительные органы также выполняются с помощью реле тока, напряжения, мощности и др. Функции пускового и измерительного органа могут быть объединены в одном органе. Логическая часть представляет собой схему, которая запускается пусковыми органами и, сопоставляя последовательность и продолжительность действия измерительных органов, производит отключение выключателей мгновенно или с выдержкой времени, запускает другие устройства, подает сигналы и производит прочие предусмотренные действия.Логическая часть состоит в основном из элементов времени (таймеров), логических элементов, промежуточных и указательных реле. В аналоговых и микропроцессорных устройствах к ним добавляются дискретные входы и индикаторные светодиоды.Исполнительная часть выполняет действие на отключение (включение) выключателей, или других внешних устройств.Передающая часть используется в некоторых видах защит. Например, приемопередающая аппаратура ВЧ канала у дифференциально-фазных защит.

Согласно требованием ПТЭ, силовое оборудование электростанций, подстанций и электрических сетей должно быть защищено от коротких замыканий и нарушений нормальных режимов работы устройствами релейной защиты и электроавтоматики. Устройства РЗА должны быть постоянно включены, кроме устройств, которые должны выводиться из работы в соответствии с назначением и принципом действия, режимом работы энергосистемы и условиями селективности. Устройства аварийной и предупредительной сигнализации должны быть всегда готовы к действию. Свое название релейная защита получила от названия основного элемента схем защиты – реле.

Сигнализация действия защиты и автоматики

При действии защиты подастся звуковая и световая сигнализация — мигают лампы положения отключившихся выключателей и включается звуковой сигнал аварийного отключения. Вместе с тем, срабатывание защит фиксируется выпадением флажков указательных реле соответствующих защит.

При срабатывании защит дежурный персонал должен по возможности быстро поднять выпавшие флажки указательных реле, в противном случае при повторном отключении будет неясно, какая из защит срабатывала при первом, а какая — при втором отключении. Чтобы ускорить процесс отыскания выпавших флажков указательных реле, на щите управления подстанции на панели центральной сигнализации устанавливается общее световое табло «блинкер не поднят». Над всеми панелями защиты и автоматики прокладываются две шинки ВШ и ШТБ, к которым подключаются контакты указа тельных реле всех защит.

Логические схемы

Принципиальные электрические схемы для релейной защиты, выполненной на электромеханической элементной базе, представляют собой электрические связи между органами управления, различными реле и исполнительными механизмами. При чтении таких схем мы моделируем процессы замыкания/размыкания контактов, подачи напряжения на различные реле, срабатывания этих реле, таким образом мы как бы прослеживаем процесс движения напряжения от источника к приемнику. Как ни странно, но при чтении логических схем мы будем пользоваться этим же методом.

Логические схемы — это весьма сжатый способ представления информации о работе алгоритмов блока. В микропроцессорных устройствах релейной защиты нет промежуточных реле, нет электрических связей между реле, весь данный процесс выполняется в виде программы в процессоре блока, работающей по определенным алгоритмам. Графическое представление работы алгоритмов блока выполняется в виде логических схем, которые приводятся производителями блоков в руководствах по эксплуатации.

Популярные статьи  Схема подключения электронного таймера

Для упрощения понимания логических схем попробуем провести аналогию между работой логических элементов и работой электрической схемы, выполненной на электромеханических реле и контактах.

Эксплуатация РЗА

Для обеспечения надежной и экономичной работы энергосистем и энергетического оборудования, а также бесперебойного электроснабжения потребителей в электросетевых организациях проводится комплекс организационно-технических мероприятий по оснащению, эксплуатации и поддержанию на высоком техническом уровне устройств релейной защиты, электроавтоматики, дистанционного управления и сигнализации, сокращенно именуемых устройствами РЗА

В России эта деятельность регулируется отраслевыми нормативно-техническими документами, основными из которых являются:

  • Правила устройства электроустановок (ПУЭ)
  • РД 153-34.0-04.418-98 «Типовое положение о службах релейной защиты и электроавтоматики»

Для осуществления указанного комплекса мероприятий на всех уровнях управления электроэнергетики России в соответствующих организациях создаются службы релейной защиты, автоматики и измерений

(служба РЗА —СРЗА , служба РЗАИ —СРЗАИ ), в подразделениях нижнего уровня (производственные отделения, предприятия электрических сетей (ПЭС)) — местные службы РЗАИ (МС РЗАИ ), на электростанциях и каскадах ГЭС — службы РЗАИ илиэлектротехнические лаборатории (ЭТЛ ).

Понятие релейной защиты и автоматики (РЗиА)

Правила техэксплуатации и устройства электроустановок (ПУЭ, ПТЭ) регламентируют применение релейных типов защиты. Данные приборы, а скорее, комплексы специальных элементов, часто совмещаются с автоматикой, поэтому сокращено называются РЗиА (а также это сокращение без «и» или РЗ).

По нормам ПТЭ силовые узлы и линии электроустановок — электростанций, подстанций, электросетей — защищаются от коротких замыканий (КЗ), ненормальных состояний, сверхнагрузок узлами РЗ и автоматики. Такие устройства интегрируются в конструкции, являются их частью (закладываются еще на стадии проекта), реже — монтируются к ним отдельно. Должны по правилам быть в постоянном состоянии готовности (ожидания), за исключением выводящихся из задействования согласно особенностям их задач, принципа конструкции, режимов энергообъектов, требованиям избирательности (селективности). Узлы сигнализации (предупреждение и сообщение о развитии поломок) должны также всегда быть готовыми к активации.

РЗиА ставят на электростанциях, генераторах, на любых электроустановках, на подобных габаритных мощных устройствах, то есть сфера использования не ограниченная, если релейная защита необходима по проекту. Область применения конкретизируется ПУЭ:

Содержание главы 3.2 ПУЭ:

Что такое релейная защита объясним более конкретно, описывая ее назначение. При задействовании электрооборудования, сетей, всегда сохраняются риски их повреждений, некорректные режимы, часто их невозможно избежать или такие условия характерные для работы ЭУ. Наиболее критические — перегрузки и КЗ. Причины: пробои, повреждения изоляционных частей, разрывы, ошибки работников, например, отсоединение узлов под нагрузкой, неправильная подача на заземленные конструкции напряжения.

КЗ на участке, где оно возникло, провоцирует появление электродуги, термическое влияние которой ведет к, как правило, бесповоротному разрушению токоведущих элементов, изолирующих частей, электроустройств в целом (реже, но такие случаи весьма распространенные). При этом на поврежденный сегмент подводятся высокие токи короткого замыкания в тысячи ампер. Возникает почти моментальный нагрев, за секунды элементы накаляются. Термические процессы также повреждают исправные участки, происходит развитие неполадки, пожар. На связанных магистралях, объектах параметры электричества глубоко понижаются, что причиняет остановку электромоторов, функционирование параллельно задействованных конструкций, генерирующих приборов, критически нарушается.

В описанных ситуациях важно моментально остановить развитие последствий, обычно этого достаточно для полного предотвращения аварий. Указанное достигается оперативным отключением опасного участка ЭУ, сети — автоустройствами, функционирующими на расцепление контактов, обесточивание

Это и есть релейного типа защита, она же РЗ или РЗиА.

РЗ деактивирует выключатели конструкции с неполадкой, при этом электродуга гаснет или даже не успевает возникнуть. Моментально останавливается течение ампер КЗ, параллельно на исправной части ЭУ или в сети восстанавливаются нормальные величины электричества. Минимизируются, исключаются повреждения оснащения с КЗ, нормализуется режим рабочего оборудования.

Задачи:

  • выявляет точку КЗ, локацию поломки;
  • быстро обеспечивает автоотключение, отделяет оснащение с небезопасным фактором, опасный сегмент от рабочих конструкций, сетей;
  • фиксирует неполадку и сообщает о ней, предупреждает о возможности аварии;
  • создает выдержку перед деактивацией, если это необходимо.

Возможны и другие нарушения на ЭУ: перегрузка, замыкание различного рода, образование газовых масс в трансформаторах, понижения там объема масла и пр. Если такие неполадки не опасные, самоустраняются, может не требоваться моментальное обесточивание. Обычно при наличии на ЭУ постоянного обслуживания специалистами хватит выдачи им уведомления. В иных случаях достаточно отключения, но с паузой.

Реле РЗ — это приборы, узлы с автоматическим принципом, осуществляющие изменение характерного периодического типа («релейное действие», скачками) при установленной трансформации (модификации) наблюдающихся характеристик.

Проще говоря, РЗ при фиксации нарушений параметров ЭУ производит обесточивание, разводит контакты. Пример: реле при критическом возрастании Ампер на контролируемой цепи (туда заведена его токовая намотка) до прописанной отметки расцепляет соединения.

Прибор РЗ — это взаимодействующая система реле и узлов вспомогательных, автоматических, устройств, отключающих оборудование, когда оно повреждается, при ненормальных состояниях.

Наладка схем и аппаратуры сигнализации

Наладочные работы являются завершающими перед вводом подстанции в работу. Поэтому они должны проводиться с особой тщательностью с тем, чтобы своевременно выявить и устранить все ошибки, которые могли быть допущены при проектировании схем сигнализации, изготовлении и монтаже аппаратуры и вторичных цепей. В процессе эксплуатации исправлять ошибки и недостатки в схемах и монтаже намного сложнее, так как, во первых, сигнализация на подстанции может быть выведена из работы лишь на короткое время, а, во-вторых, цепи сигнализации тесно связаны с цепями управления. Это может привести при работе в цепях сигнализации, в случае возможных ошибок, к ложному отключению оборудования подстанции, что недопустимо.

Наладочные работы, как правило, проводятся в следующей последовательности.

Сигнализация действия защиты и автоматики

При действии защиты подастся звуковая и световая сигнализация — мигают лампы положения отключившихся выключателей и включается звуковой сигнал аварийного отключения. Вместе с тем, срабатывание защит фиксируется выпадением флажков указательных реле соответствующих защит.

При срабатывании защит дежурный персонал должен по возможности быстро поднять выпавшие флажки указательных реле, в противном случае при повторном отключении будет неясно, какая из защит срабатывала при первом, а какая — при втором отключении. Чтобы ускорить процесс отыскания выпавших флажков указательных реле, на щите управления подстанции на панели центральной сигнализации устанавливается общее световое табло «блинкер не поднят». Над всеми панелями защиты и автоматики прокладываются две шинки ВШ и ШТБ, к которым подключаются контакты указа тельных реле всех защит.

Органы и виды релейной защиты

Как известно,  релейная защита предназначена для скорейшего автоматического отключения неисправных или повреждённых элементов  электрической системы и своевременной сигнализации об отклонениях от нормального режима работы, но не требующих немедленного отключения.

Все функции релейной защиты исполняются следующими органами:

  1. Реле контроля и защиты.
    Пусковые органы ведут постоянный мониторинг  состояния и режима работы защищаемого участка электрической сети и срабатывают при возникновении коротких замыканий и ненормальных режимах работы. В электрических схемах реализуются в виде токовых реле, реле напряжения, мощности и др.
  2. Задачей измерительных органов является выявление места, характера повреждений  и  принятие своевременного решения о необходимости действия защиты. В электрических схемах реализуются в виде токовых реле, реле напряжения, мощности и др.
  3. Логическая часть представляет собой схему, которая запускается в работу пусковыми органами, производит анализ действий измерительных органов и, на основе полученных данных выполняет предусмотренные протоколом действия. В электрических схемах реализуются в виде таймеров, логических элементов, промежуточных и указательных реле.
Популярные статьи  Схема подключения лампы ДРЛ

Для предупреждения превышения величины тока на защищаемом участке электрической сети используется токовая защита.  Это один из вариантов релейной  защиты, которая срабатывает  при превышении величины тока на защищаемом участке сети, по отношению к току срабатывания или уставке.  Принято  различать максимальную токовую защиту и токовую отсечку.

Максимальная токовая защита (МТЗ) выполняется таким образом, что бы величина тока её срабатывания превышала  максимальный рабочий ток не менее чем  1,2 – 2 раза ( с учётом коэффициентов надёжности,  возврата и самозапуска реле ). Это позволит исключить возможность ложного срабатывания релейной защиты в условиях нормальной работы сети.

Величина уставки по времени срабатывания релейной защиты отличается от предыдущей и последующей на величину ступени селективности  ∆t 0,2 – 1 секунд. Такая настройка позволяет первой сработать релейной защите, которая наиболее близко расположена к месту КЗ, а в случае отказа первой, сработает предыдущая, но через промежуток времени равный порогу селективности.

Важной характеристикой МТЗ принято считать её коэффициент чувствительности. Его определяют как отношение величины тока междуфазного КЗ к величине фактического тока срабатывания защиты

ПУЭ определяет эту величину не менее 1,5.

Токовая отсечка ( ТО ) – это вариант быстродействующей релейной защиты, срабатывающей без задержек времени, работа которой направлена  на отключение наиболее тяжёлых вариантов КЗ. Коэффициент надёжности применяемых реле определяет величину кратности тока срабатывания в 1,1 и 1,2 по отношению к величине расчётного тока трёхфазного КЗ. Следовательно, зона уверенного действия токовой отсечки покрывает только 20 % всей защищаемой линии.

Такая ограниченность  зоны действия является существенным недостатком  работы ТО. Такое положение дел привело к тому, что ТО применяется только совместно с МТЗ в качестве второй ступени.

Работа защиты минимального напряжения ( ЗМН ) основана на контроле величины напряжения между фазами.  При выходе из строя хотя бы одной фазы равенство напряжений между фазами нарушается – срабатывает механизм отключения и как следствие отключается напряжение питания.

Газовая защита устанавливается с целью защиты маслонаполненных трансформаторов от внутренних повреждений. При возникновении КЗ внутри трансформатора закипает масло и начинается усиленное выделение газов, что ведёт к повышению давления, что в конечном итоге может привести к выходу трансформатора из строя.

Газы направляются через реле, и под их давлением поворачивается чувствительный элемент, что ведёт к замыканию контактов. Далее вступает в работу типовая схема на отключение трансформатора.

Дифференциальную защиту принято считать основной автоматизацией релейной защиты трансформаторов и автотрансформаторов. Она характеризуется  абсолютной селективностью и быстродействием.

Принцип действия релейной защиты такого типа основан на сравнении величин токов, например, на разных концах защищаемого участка. Как только на защищаемом участке возникнет ток КЗ, сразу сформируется разностный ток и сработает система отключения. Недостатком служит необходимость отключения сразу после срабатывания.

Таким образом, виды и органы релейной защиты позволяют определить место возникновения КЗ и других нештатных состояний электрической сети,  своевременно локализовать повреждённый  участок и исключить его из работы.

Полные схемы управления, автоматики и защиты элементов 6-10 кВ ПС 110-220 кВ на постоянном (выпрямленном) оперативном токе ЭПРИЧ.001-09/01-021-УА

АЛЬБОМ №1. Полные схемы управления, автоматики и защиты элементов 6-10 кВ ПС 110-220 кВ на постоянном
(выпрямленном) оперативном токе, ячейки КРУ(Н) с вакуумным выключателем BB/TEL-10 с блоком управления
БУ/TEL-12 исп.02А и применением комплекса реле для энергетики производства ООО «ВНИИР-Промэлектро»
Работа выполнена в двух альбомах для вакуумных выключателей BB/TEL-10 с блоком управления
БУ/TEL-12А и SION.
Альбом 1. «Полные схемы управления, автоматики, автоматики и защиты элементов 6-10 кВ
ПС 110-220 кВ на постоянном (выпрямленном) оперативном токе и ячейки КРУ(Н) с вакуумным
выключателем BB/TEL-10 и блоком управления БУ/TEL-12А исполнение 02А».
Альбом 2. «Полные схемы управления, автоматики, автоматики и защиты элементов 6-10 кВ
ПС 110-220 кВ на постоянном (выпрямленном) оперативном токе и ячейки КРУ(Н) с вакуумным
выключателем SION».

Основные требования к релейным устройствам

Схемы релейной защиты

Основные свойства релейной заключаются в следующем:

  1. Избирательность. Этот параметр характеризуется способностью системы отключать участки с повреждениями, в то время как не повреждённые элементы остаются включёнными. Выделяют два вида релейной: первый – это релейная со средней избирательностью (максимально токовая и дистанционная защита); второй – это защищенность с полной избирательностью (дифференциальная защита).
  2.  Скорость отклика РЗ (быстрота срабатывания). Если скорость срабатывания системы будет высокой, то вероятность возникновения каких-либо повреждений или аварий будет ниже. Промежуток времени после появления аварии и до выключения устройства с повреждением из сети, называется временем отклика релейной защищенности. Это основной показатель этого параметра.
  3. Возможность релейной срабатывать даже на незначительные аварийные параметры, называется чувствительностью РЗ. Оценить данный параметр можно с помощью коэффициента чувствительности.
  4. Свойство, при котором устройство РЗ работает определённое время при указанных функциях, называется надёжностью. Выделяют два основных показателя этого параметра: число отклонений в единицу времени и период времени исправной работы.

1.1 Назначение релейной защиты и автоматики

Категория: В.Н. Копьев «Релейная защита. Принципы выполнения и приенения»

Энергетическая система представляет собой сложную многозвенную техническую систему, предназначенную для производства, распределения и потребления электроэнергии. Процессы, происходящие в энергосистеме, отличаются быстротой, взаимосвязанностью, единством процессов производства, распределения и потребления электроэнергии. Управление ими без применения специальных технических средств, называемых средствами автоматического управления, в большинстве случаев оказывается невозможным.

Условно, все устройства автоматики по своему назначению и области применения можно разделить на следующие две большие группы: местную и системную технологическую автоматику, местную и системную противоаварийную автоматику.

Технологическая автоматика обеспечивает автоматическое управление в нормальном режиме:

  • пуск блоков турбина-генератор и включение на параллельную работу синхронных генераторов;

  • автоматическое регулирование напряжения и реактивной мощности на шинах электростанции;

  • автоматическое регулирование частоты и обеспечения режима заданной нагрузки электростанции;

  • оптимальное распределение электрической нагрузки между блоками;

  • регулирование напряжения в распределительной сети;

  • регулирование частоты и перетоков мощности и т.п.

Назначением противоаварийной автоматики является предотвращение или наиболее эффективная ликвидация последствий аварий:

  • релейная защита электрооборудования от коротких замыканий и ненормальных режимов;

  • автоматическое повторное включение;

  • автоматическое включение резерва;

  • автоматическая частотная разгрузка;

  • автоматическая ликвидация асинхронного режима.

  • автоматика предотвращения нарушения устойчивости и т.д.

Из перечисленных видов устройств автоматики особо выделяется релейная защита, изучающая поведение электроэнергетической системы и ее элементов в режимах глубоких возмущающих воздействий и скачкообразных изменений электрических параметров. Эти возмущения вызываются различного рода короткими замыканиями, которых могут возникнуть по причинам:

  • пробоя или перекрытия изоляторов линий электропередач в случае грозовых перенапряжений или при их загрязнении;

  • обрыва проводов или грозозащитных тросов из-за обледенения и вибраций;

  • механических повреждений опор, поломке изоляторов разъединителей, схлестывании проводов;

  • ошибочного действия оперативного персонала;

  • заводских дефектов оборудования и ряда других факторов.

Управление энергосистемой при нарушении ее нормальных режимов тесно связано с работой релейной защиты. Поэтому изложения материала целесообразно начать с рассмотрения этого вида автоматики. Требование безаварийности и надежности энергоснабжения закладывается уже на стадии проектирования энергосистемы за счет оптимального выбора источника электроэнергии (уголь, газ, вода или другое), расположения электростанций, передачи мощности, учета характеристик нагрузок и перспектив их роста, способов регулирования напряжения и частоты, планированием режимов работы и т.п. И все же полностью исключить факт отказа оборудования из-за коротких замыканий нельзя.

Популярные статьи  Проводка в гараже своими руками: схема, разводка, монтаж

На релейную защиту возлагаются следующие функции:

1.Автоматическое выявление поврежденного элемента с последующей его локализацией. Защита подает команду на отключение выключателей этого элемента, восстанавливая нормальные условия работы для неповрежденной части энергосистемы.

2.Автоматическое выявление ненормального режима с принятием мер для его устранения. Нарушения нормального режима в первую очередь вызываются различного рода перегрузками, которые не требуют немедленного отключения. Поэтому защита действует на разгрузку оборудования или выдает сообщение дежурному персоналу.

В качестве примера на Рис.1 представлено современное микропроцессорное реле, выпускаемое инженерно-производственной фирмой «РеонТехно», на Рис.2 — типовая панель защиты линии, выполненная на электромеханических реле на Рис.3 — многофункциональное устройство РЗА НТЦ «Механотроника».

Рис. 1. Микропроцессорные реле тока типа РСТ 80АВ, выпускаемое ИПФ «Реон-Техно»

Рис. 2. Типовая панель защиты линии, выполненная на электромеханических реле

Рис. 3. Многофункциональное цифровое устройство релейной защиты и автоматики НПЦ «Механотроника»

Схемы питания цепей сигнализации

Па подстанциях с постоянным оперативным током цепи сигнализации вместе с цепями управления защиты и автоматики получают питание от аккумуляторной батареи. Для повышения надежности питания потребителей на подстанции обычно имеются две секции и две системы шин постоянного тока. На крупных подстанциях устанавливаются две аккумуляторные батареи. В этом случае каждая из систем шин питается от отдельной батареи. Обе батареи работают раздельно. Если на подстанции установлена одна аккумуляторная батарея, то системы шин питаются от разных секций щита постоянного тока. Нормально обе секции замкнуты между собой с помощью секционного рубильника, а зарядный агрегат отключен. Возможна такая схема питания, когда одна из секций получает питание от аккумуляторной батареи, а вторая — от зарядного агрегата.

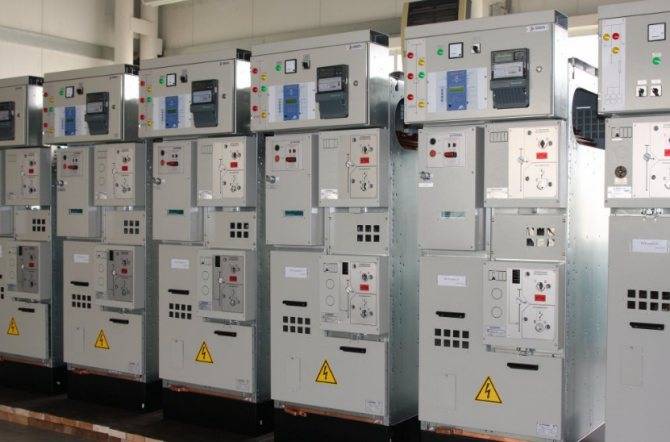

Релейная защита

Проверка и наладка релейной защиты и автоматики

Автоматическая релейная защита предназначена для обнаружения и автоматического отключения неисправных электрических устройств. Релейная защита и автоматика (сокращенно РЗА) — это взаимосвязанный комплекс устройств, контролирующий работу всей электросистемы. В случае каких-либо отклонений от нормы определяется место неисправности, после чего включается автоматическая защита цепей, отсекая поврежденный участок или узел от общей системы

Поддержание системы РЗА в работоспособном состоянии крайне важно для обеспечения надлежащего уровня безопасности всего электрооборудования

Схемы релейной защиты

Функции устройств РЗА

Устройства РЗА обязаны мгновенно реагировать на возникновение аварийных ситуаций, связанных с электроцепями и оборудованием. Устройства защиты выполняют при этом следующие действия:

  • Отключают аварийный участок или блок от системы энергоснабжения.
  • Отключенное оборудование автоматически переводится на резервные источники питания.
  • Система выдает сигнал обслуживающему персоналу о возникшей неисправности.

Когда проводятся проверки устройств РЗА

Проверка и настройка РЗА проводится при подключении нового оборудования, при создании отдельного присоединения, либо после реконструкции РЗА на данном объекте. Это необходимо для проверки работоспособности РЗА, регулировки реле, правильности подключения электрических схем, а также для проверки исправности электроаппаратуры.

Если в устройства РЗА или в электрические схемы внесены какие-то изменения, то проводится внеочередная проверка устройств. Такая же проверка проводится в случае изменения установок или характеристик устройств, а также при необходимости устранения обнаруженных недостатков.

Существует также послеаварийная проверка РЗА. Она проводится после возникновения отказов аппаратуры для выяснения причин их возникновения. Также выполняется в случаях, когда в действиях аппаратуры замечены какие-то неясности.

Специалисты нашей компании выполнят качественно и в срок любые работы, связанные с системами автоматической защиты электрических цепей, произведут проверку и наладку РЗА.

выполняет все виды технического обслуживания релейной защиты и автоматики электрических сетей до 10 кВ:

  • Проверку при новом включении (наладку);
  • Первый профилактический контроль;
  • Профилактический контроль;
  • Профилактическое восстановление (ремонт);
  • Опробование (тестовый контроль);
  • Технический осмотр;
  • Внеочередные и послеаварийные проверки.

Как это происходит:

  1. Заказчик обращается к нам с заявкой на проведение проверки и наладки РЗиА и прилагает к ней необходимую техническую документацию;
  2. Специалисты ООО «Электрокомплект» в кратчайшие сроки анализируют представленную документацию, при необходимости выезжают на объект, определяются с суммой договора и согласовывают ее с Заказчиком;
  3. Заключается договор;
  4. Инженеры-наладчики ООО «Электрокомплект» приступают к работе на объекте Заказчика.

Релейная защита основного электрооборудовании электростанций и подстанций. Вопросы проектирования: Учебное пособие. КОПЬЕВ В.Н.

В пособии приведены сведения по проектированию устройств релейной защиты основного электрооборудования электростанций и подстанций: генераторов,
трансформаторов и автотрансформатороа, электродвигателей, шин Материал изложен в доступной форме, снабжен примерами расчета и структурными схемами.
Пособие подготовлено на кафедре электрических станций электротехнического института ТПУ и ориентировано на студентов электроэнергетических специальностей.

Главы
Защита генераторов
Защита трансформаторов н автотрансформаторов
Защита электродвигателей
Защита сборных шин

РЗА: расшифровка

Расшифровка РЗА обозначает релейный захист в современной системе электрической цепи.

Среди основных элементов современной электроэнергетики можно выделить такие как:

  • Опоры линий электропередач;
  • Переплетения проводов;
  • Подстанции и электростанции.

Определить все виды релейной защиты и их назначение может только опытный инженер-релейщик, а также существует специальный учебник для начинающих и чайников. Несмотря на высокую надежность, даже при надежной, качественной защите, электрические системы рано или поздно повреждаются и приводят к возникновению различных аварийных ситуаций. Микропроцессорные системы позволяют управлять энергетическими блоками так, чтобы потребители совершенно не замечали последствий возникающих повреждений и нежелательных воздействий. Из-за недостатка времени и надобности высокой точности выполняемых действий, управление устройствами происходит при помощи систем автоматики и релейной защиты.

Схемы релейной защиты

Важно! Релейная защита – огромная управляющая система, при воздействии которой происходит оперативная блокировка и действие целенаправленных элементов между собой

Заключение

Проанализировав несколько схем, вы со временем забудете о преобразовании логических элементов в релейно-контактные схемы и усвоите следующие положения:

  • сигнал есть — значит «1», сигнала нет — значит «0», и третьего не дано;
  • нельзя просто так взять и соединить вместе выходы двух логических элементов (кстати, почему?);
  • существуют и применяются другие логические элементы и другие триггеры, а не только те, о которых тут рассказано;
  • инверсный вход элемента «И» преимущественно используется для блокировки остальных входных сигналов;
  • все логические сигналы можно условно разбить на три группы: сигналы срабатывания (которые идут от компараторов или иных источников к главному выходу), сигналы разрешения (которые приходят на вход элемента «И» и разрешают пройти другому сигналу) и сигналы блокировки (которые приходят на инверсный вход элемента «И» и запрещают пройти другому сигналу);
  • элемент «2-НЕ-И», у которого все входы инверсные, можно заменить на элемент «2-ИЛИ-НЕ», и наоборот, элемент «2-НЕ-ИЛИ» можно заменить на элемент «2-И-НЕ».

Илья ИвановКомпания: НТЦ «Механотроника»Должность: Начальник отдела РЗА

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Как найти ноль и фазу индикаторной отверткой, мультиметром и без приборов?
как определить фазу
Схемы релейной защиты
