как подключить датчик движения

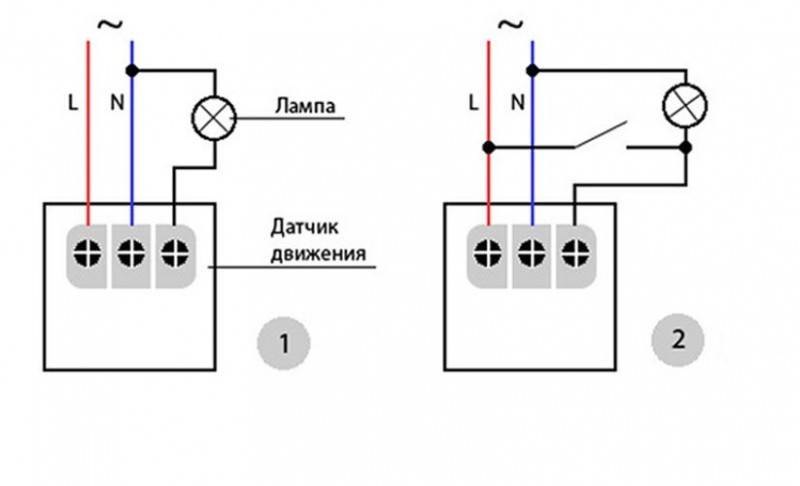

Схемы подключения

На фото: варианты подключения устройства Существуют различные варианты монтажа, отличающиеся между собой расположением кабелей: К ДД приходит кабель питания и выходит на осветительный прибор.как подключить датчик движения
Первый генерирует сигнал высокой частоты, второй их принимает.как подключить датчик движения
Приобретая датчик, Вы должны также получить стандартную инструкцию по его установке, настройке и подключению. Есть смысл посмотреть для совершенствования практики. Регулирование происходит в диапазоне от минимального до максимального показателя.как подключить датчик движения
Для того, чтобы использовать девайс в светлое время суток, переключатель ставите в режим, где значок солнца. Понимание этих особенностей позволит избежать мертвых зон и ложных срабатываний. Как выставить настройки так, чтобы прибор случайно не реагировал на домашних животных?как подключить датчик движения
Как собрать ИК-датчик движения своими руками? Настройка и регулировка датчика После монтажа обязательно надо провести процедуру регулировки датчика движения для освещения. Брак и неправильные условия эксплуатации К сожалению, от производственного брака и неправильной транспортировки устройства никто не застрахован. Если вам не хватает мощности датчика — используйте промежуточное реле и магнитный пускатель с катушкой на В.

как подключить датчик движения

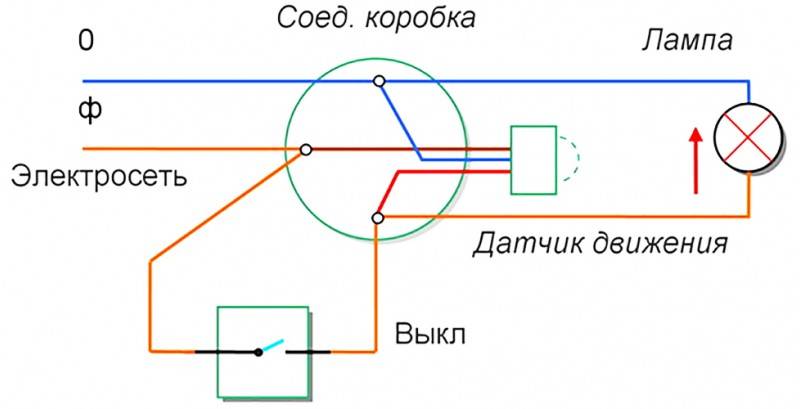

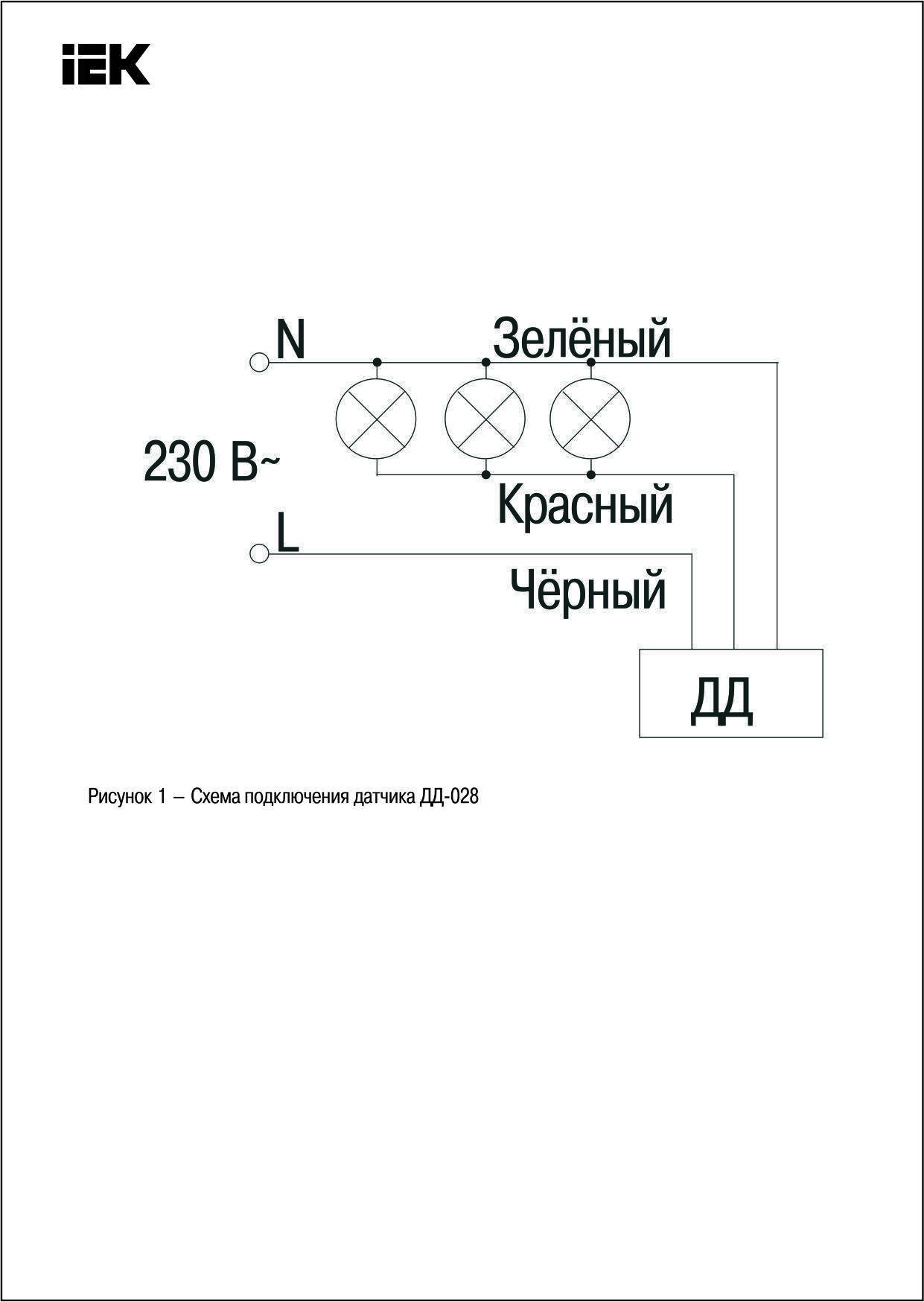

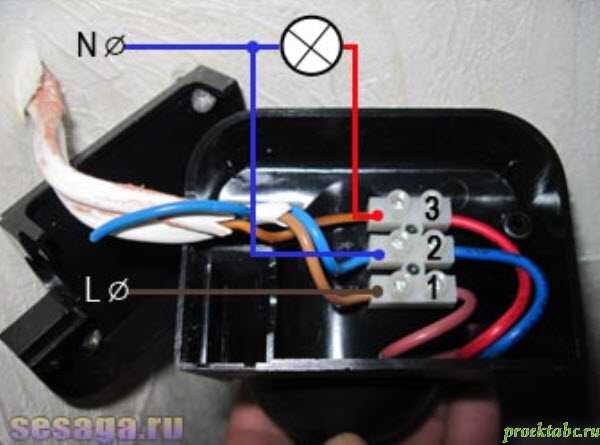

Затем происходит подсоединение нагрузки A, красный у датчиков и фазы L, коричневый у лампы. Контактные Самый простой вариант датчика движения — использовать концевой выключатель или геркон. Или, например, к датчику была подключена мощная лампа, превышающая рекомендуемые показатели, и он не справился с нагрузкой.

Для подключения устройства включения света не требуется специальных знаний и навыков в области электроники. Лампочка соединяется с фазой через провод. Первым потенциометром можно выставить требуемые параметры задержки на отключение то есть после того, как лампа загорится, она погаснет только по истечении заданного времени. Схемы подключения: 4 примера Если вы решили подключить ДД на свет и приобрели его в магазине, то устанавливать нужно по схеме, указанной на упаковке. Подключение приборов допускается в условиях нормальной окружающей среды.

Также есть вероятность, что угол зрения прибора направлен не туда, куда нужно. Датчик неплохо отрабатывает движения, однако если движения очень медленные — он может не срабатывать. У кабеля который подключен к датчику белый провод это фаза, зеленый это ноль, красный необходимо подключить к нагрузке.
Как подключить датчик движения

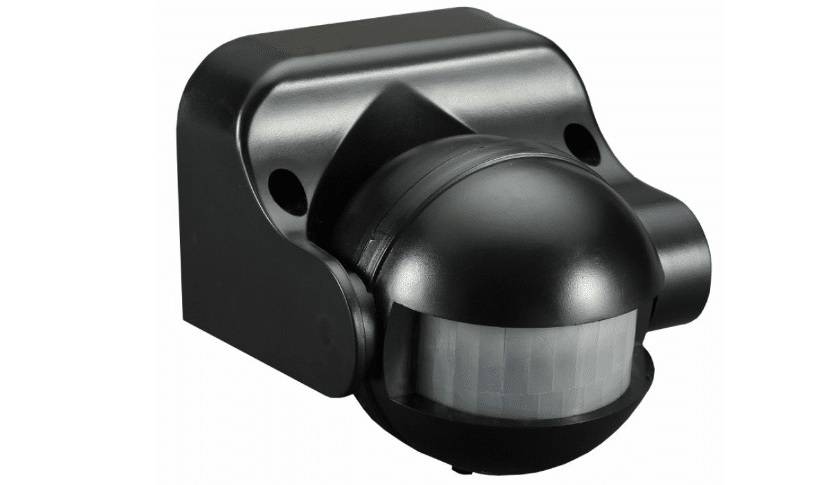

Разновидности устройств и принцип работы

Существует несколько видов (ДД), отличных по принципу действия, а также месту монтажа и эксплуатации. Оборудование, предназначенное для установки снаружи домов, должно иметь степень защиты корпуса не менее IP 55, а для помещений – IP 22 и выше. Теперь рассмотрим различия этих устройств.

Существует несколько видов ДД управления светом

По типу питания

Для нормальной работы сенсорного оборудования требуется питание. По его типу различают следующие устройства:

  • проводные. Запитка ДД осуществляется от бытовой сети 220 В;
  • автономные. Для питания датчиков используются источники постоянного тока.

Самая большая группа, представленная на рынке – ДД проводного типа с подключением к сети с напряжением 220 В. Хотя автономных моделей меньше, но и они имеются в достаточном ассортименте. Такие устройства являются хорошим вариантом для включения освещения, которое работает от источников постоянного тока.

Датчик проводного типаАвтономная конструкция

По способу определения движения

Помимо типа питания, ДД различаются по принципу определения движущихся объектов. Итак, устройства для детекции используют:

  • ультразвук;
  • акустику;
  • микроволны;
  • инфракрасные лучи;
  • комбинированные способы.

Датчики различают по способу определения движения

Ультразвук и акустика

Ультразвуковые (УЗ) датчики работают по принципу отражению волн от поверхности различных предметов. Устройство генерирует ультразвуковые волны, которые после отражения от преграды улавливаются специальным приёмником. Когда в зоне действия датчиков оказывается движущийся объект, волны, наталкиваясь на него, меняют свою частоту, что и фиксируется сенсором.

Принцип действия УЗ датчика движения

Акустические ДД могут реагировать на хлопки, звуки закрываемой или открываемой двери и т.п. Устройства, в основном, используются в подвальных помещениях, где срабатывание прибора происходит после того, как туда кто-нибудь входит. В других местах их использование нецелесообразно.

Акустические устройства могут срабатывать от хлопка или громкого разговора

Микроволновые и ИК-датчики

Микроволновые ДД относятся к активным устройствам и работают по принципу радиолокатора. Датчик посылает высокочастотный сигнал и принимает его отражение. Любые изменения в возвращенном сигнале приводят к срабатыванию датчика и включению света. Считается, что микроволновые устройства намного чувствительнее ультразвуковых приборов.

Принцип действия микроволновых  ДД

Инфракрасные ДД относятся к пассивной группе устройств. Датчик мониторит окружающую среду, и, если в поле действия сенсоров попадают объекты с температурой выше заданной, то происходит срабатывание устройства, и включается свет. Инфракрасные датчики, как правило, устанавливают внутри помещения, настраивая их таким образом, чтобы они не реагировали на домашних животных.

Устройство и принцип определения движения ИК сенсором

Комбинированные

Комбинированные или дуальные датчики включают в себя несколько типов сенсоров. Они отличаются большей надёжностью, точностью и меньшим количеством ложных срабатываний. Единственный недостаток таких устройств – высокая стоимость. На рынке в основном представлены модели с ультразвуковыми и ИК сенсорами.

Комбинированный датчик

Для включения света в доме или на улице чаще всего используются ИК датчики движения, которые отличаются низкой стоимостью, широким диапазоном настроек и большим радиусом обнаружения. В длинных коридорах и на лестницах лучше устанавливать микроволновые или УЗ устройства в качестве проходных выключателей.

Ответы на 5 часто задаваемых вопросов

1 вопрос. При подключении ДД в ванной происходит самопроизвольное срабатывание устройства. В чем причина?

Ответ. Слишком близко расположена лампа. Можно ее заменить на модель с матовой поверхностью.

2 вопрос. Приобрел модель с принудительной кнопкой включения. Подключил оборудование по рекомендуемой схеме. Кнопка функционирует, а датчик – нет. Что делать?

Ответ. Наверное были неправильно подключены провода питания к устройству. Возможно, не задействована или перепутана клемма к «нагрузке» на ДД.

3 вопрос. Если поменять галогенный осветительный прибор на 300 ватт, подключенный к ДД, на диодный с мощностью 50 ватт, то будет ли функционировать такая схема?

Ответ. Будет, если подключение производится по всем правилам.

4 вопрос. По периметру дома установил 5 прожекторов и 5 ДД. Как заставить лампы включаться по отдельности.

Ответ. Вероятно вся коммутация была собрана в одной коробке. Вокруг дома проходит 3-х жильный провод и нагрузка была подключена одновременно ко всем лампам. Поэтому при срабатывании одного датчика зажигаются все лампы одновременно.

Популярные статьи  как подключить светодиодный светильник к 220в

5 вопрос. Можно ли использовать пластиковые дюбели для монтажа ДД?

Ответ. Можно, но нужно учитывать, что такое крепление не долговечно.

Когда и где использовать датчик движения для включения света

Далеко не всегда и не везде удобно включать свет при помощи выключателя. Например, на лестничной площадке, в длинном коридоре. И на улице возле дома. Оставить «дежурное» освещение — это одно. Но постоянно освещать дорожку к дому, крыльцо и подъездные пути — сплошное расточительство.  Ходить в темноте — опасно. Или вы приехали на машине, поздно пришли домой… Как включать свет?

Для лестниц и длинных коридоров есть решение — установка проходных выключателей, которые позволяют управлять освещением из двух или более точек. Но, если у вас заняты руки, и они не помогут.

Дело даже не всегда в экономии, хотя, и это тоже не последняя причина

Та же проблема в технических помещениях типа кладовой, прачечной, погреба и т.д. Тут очень часто руки заняты. Чтобы включить свет, нужно в темноте дойти куда-то, поставить груз, а потом вернуться к выключателю. Есть и другие варианты, которые мы иногда используем  — попытаться использовать локоть, поставить груз у ног, включить свет, затем продолжать свои дела. Установка детектора движения решает все эти проблемы.

Удобно, кстати, делать подсветку внутренней лестницы на детекторах движения в коттеджах. Датчики поставить на уровне ступеней вверху и внизу, выставить интервал отключения, достаточный для подъема или спуска. Удобно. По такому же принципу можно сделать подсветку пола в спальне. Опустили ноги с кровати — включилась подсветка. Комфортно.

Комфорт состоит из мелочей

Можно сделать подсветку на датчике движения в шкафу. Тоже удобно — открыли дверку — свет включен. Закрыли — выключился. И, что характерно, никаких контактов — работает надежно.

Назначение ручек регулировки параметров

На корпусе датчика движения имеются ручки для регулировки его параметров. В зависимости от модели и его назначения, ручек бывает от двух до четырех. Рядом с ручками обычно нанесено буквенное обозначение вида регулировки, картинка назначения регулировки и направление вращения ручки для изменения настройки. Поэтому, прежде, чем устанавливать датчик движения, нужно, разобраться на какой параметр и как влияет каждая из ручек и в какое положение их надо установить для оптимальной работы в конкретных условиях.

Прежде, чем приступить к поиску места для установки датчика движения, целесообразно отрегулировать его параметры на столе и нанести пометки маркером, чтобы в реальных условиях было легче. При слабой освещенности заводская маркировка плохо видна.

Наименование и обозначение параметра датчика движения
Обозначение Наименование параметра Функция Примечание
LUX Освещенность Регулирует уровень освещенности, при которой срабатывает датчик движения от 5 до 10000 Люкс
TIME Время Продолжительность включения таймера от 5 до 420 секунд
SENS Чувствительность Регулирует дальность действия до 12м
MIC Микрофон Регулирует уровень шума, при которой срабатывает датчик движения 30-90 db

Регулятор освещенности LUX позволяет установить порог освещенности, выше которой датчик движения не будет реагировать на перемещение. Зачем включать свет в светлое время суток, если и так хорошо видно. Изначально нужно установить на максимум.

Регулятор времени таймера TIME датчика движения. Это время, в течение которого будет гореть свет после срабатывания датчика движения. Изначально устанавливается на минимальное время включения. Надо заметить, что если после срабатывания датчика движения человек продолжает двигаться в зоне обнаружения, то таймер перезапускается, и отсчет времени до выключения датчика движения будет начинаться с момента прекращения движения человека. Например, если Вы установили время таймера 10 секунд, а человек передвигался, или махал руками в зоне обнаружения в течении 10 минут, то свет все это время будет включенным.

Регулятор чувствительности SENS редко устанавливается на датчиках движения, так как в нем практической необходимости. Он бывает, нужен, если требуется часть помещения не контролировать, и то это всегда можно сделать за счет настройки положения датчика движения при установке. Изначально нужно установить на максимум.

Регулятор чувствительности микрофона MIC присутствует очень редко, так как в быту не востребован и имеет низкую помехоустойчивость. Шум проезжающего грузовика или детский крик в подъезде дома может вызвать срабатывание датчика движения. Но для выполнения функции охраны при правильной регулировке может послужить прекрасным средством защиты, так как зона обнаружения будет практически не ограниченной. Изначально нужно установить на минимум.

Теперь, когда подготовительная работа проведена и все регуляторы выставлены в нужные положения, можно приступать к определению места установки датчика движения. Для этого можно временно закрепить датчик на стремянке или доске, и размещая датчик движения в предполагаемых местах установки методом пробы найти лучшее. Как я уже писал выше, часто мигающий светодиод покажет о срабатывании.

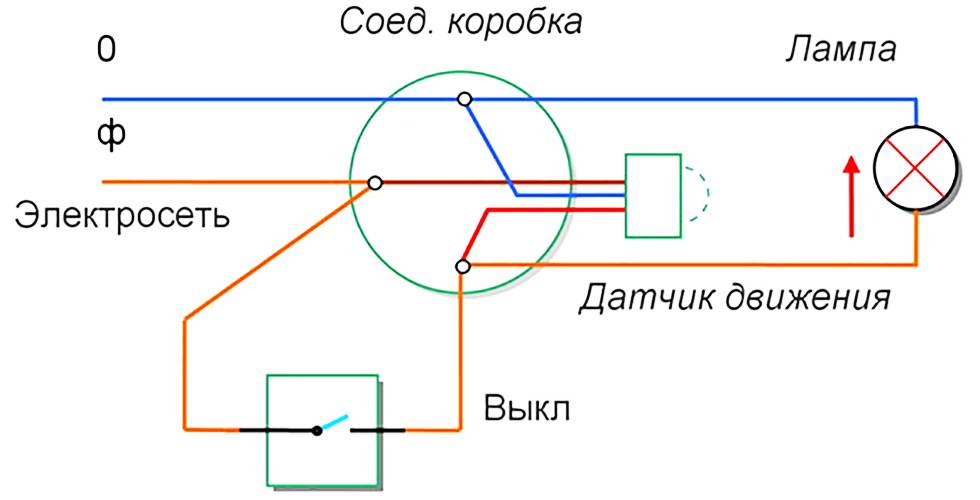

Датчик движения для освещения удобно подключить к электропроводке в двух местах, в распределительной коробке или непосредственно в месте подключения люстры к проводам, выходящих из потолка или стены. Поэтому перед поиском места установки датчика движения нужно определить, в каком месте проще выполнить его подключение. Разобраться с проводами в распределительной коробке, особенно в давно построенных домах, сложно даже профессиональному электрику, да и коробки часто заклеены обоями или находятся под штукатуркой. Наиболее просто разобраться с подключением к люстре или настенному светильнику.

После определения места установки датчика движения можно приступать к его креплению на стене и монтажу электропроводки.

Внимание! Перед подключением датчика движения к электропроводке, для исключения поражения электрическим током, необходимо ее обесточить. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы

Ошибки установки и подключения

А теперь рассмотрим ситуации, когда датчик движения вдруг начал работать некорректно. Одна из главных неприятностей – ложные включения. Здесь ситуация такая. Если ваш прибор вдруг стал самопроизвольно включаться, то в первую очередь надо искать посторонние факторы. К примеру, если датчик установлен на улице, то велика вероятность, что движение деревьев под ветром стали причиной срабатывания.

Проверить это просто. Надо закрыть окошко прибора непрозрачной лентой. Если он продолжает «глючить», значит, причина в нем, а точнее в его неисправности. Если не включает освещение, то значит, надо просто настроить прибор правильно. Или перенести его в другое место.

Следующая ошибка – поменяли местами фазу и ноль. В принципе, для двухпроводных приборов нет разницы, какой провод через него проходит. Его задача – размыкать и замыкать контур. Но в плане безопасности датчик должен врезаться в фазный провод.

Популярные статьи  Прокладка силового кабеля в земле

Потолочный датчик нельзя устанавливать на стену Источник dachadecor.com

Третья ситуация, когда лампочка после выключения вдруг сразу включается снова. Обычно это случается, когда в светильник установлены лампочки накаливания. Ведь они не сразу затухают, потому что нить накаливания должна остыть. А это дополнительное излучение инфракрасных лучей. Последние улавливает датчик и сработает на их воздействие. Поэтому светильник надо устанавливать так, чтобы он не бил напрямую в окошко прибора движения.

Четвертая ситуация, когда потолочный датчик установили на стену, или наоборот. То есть, приобретая прибор, вы должны значь, что производители предлагают потолочные и настенные модели, у которых угол обзора разный. А значит, они работают по-разному в плане охвата зоны движения. Поэтому потолочные модели на стену монтировать нельзя, и наоборот.

Пятая – окошко прибора загрязнено или на нем появилась трещина. Не все знают, что на окошке датчика установлено не просто прозрачное стекло. Это так называемая линза Френкеля. Именно она фокусирует инфракрасные излучения, передавая сигналы дальше по цепочке. Любой дефект или небольшое грязевое пятнышко делает работу прибора движения некорректным.

И другие ситуации некорректной работы датчика движения: блики от окон, сильный порыв ветра, работа внешнего блока кондиционера, конвекция нагревательных приборов, движение тёплого воздуха.

Монтаж наружного освещения

В первом случае монтаж производится очень просто. В комплекте зачастую идут крепления, с помощью которых вы устанавливаете светильник на поверхности (на стене или имеющемся столбе).

Во втором случае требуется приложить немного труда и потратить пару-тройку дней. Работа здесь разбивается на несколько этапов:

  1. Выкопать яму, хорошенько ее утрамбовать.
  2. Теперь из бетона нужно сделать столбик, который послужит основанием для будущего фонаря (что-то вроде фундамента).
  3. Собираем приобретенный ранее светильник и устанавливаем на нашу опору.

Таким образом, мы получаем хорошо закрепленный источник света для улицы. Далее осталось немного – правильно настроить датчик движения, чтобы светильник не горел всю ночь.

Подключение к сети

Для начала следует изучить инструкцию. Многие этим этапом пренебрегают, что впоследствии приводит к неправильной работе датчика, а то и вовсе быстрому выходу из строя.

Сам светильник следует подключать к сети с помощью кабелей типа ПВС или ШВВП

Обязательно обращаем внимание на то, чтобы провод был трехжильный, если планируется еще и заземление. Для лед прожекторов можно обойтись и двухжильным ввиду их малой мощности

Задача может быть упрощена, если вы заранее побеспокоились о наличии розетки снаружи дома. Тогда можно подключиться прямо в нее, если не будет других вариантов. Но для постоянного светильника лучше выделить отдельный провод, идущий к щитку. В таком случае его можно будет уложить таким образом, что, независимо от поры года, ему не будут страшны осадки и ветер.

1. Рассмотрим первый вариант, когда светодиодный прожектор с датчиком движения встроенного типа, либо закрепленный жестко на корпусе.

Этот вариант самый простой, поскольку здесь решена уже одна серьезная задача – подключение датчика движения к элементу освещения. В данном случае нужно сделать следующее: раскрутить коробку, завести провод и подключить его. Обязательно контролируйте совпадение цветовой маркировки проводов с обозначениями на контактах.

В некоторых моделях даже не требуется разбор светильника. Кусок провода выведен наружу. Теперь остается только, с помощью клеммной коробки, подключить наш силовой кабель.

2. Второй вариант. Датчик движения расположен отдельно.

Основная сложность на данном этапе состоит в том, что требуется дополнительный кабель, который нужно тянуть к источнику освещения. И затем правильно его подключить, иначе можно просто спалить устройство.

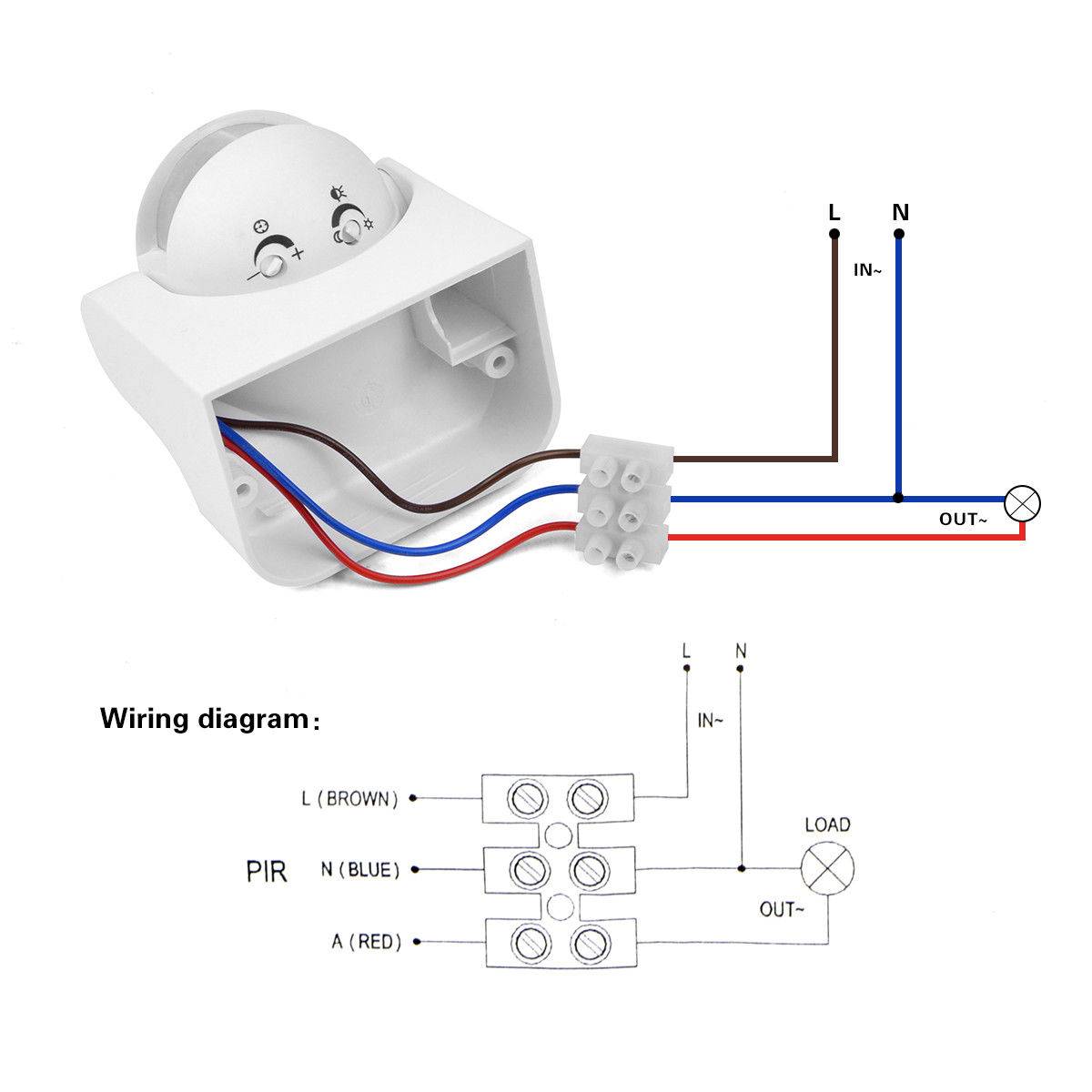

Зачастую, коричневый провод датчика подключается к фазе, а красный – к одному из выводов светильника. Второй провод светильника и синий провод датчика присоединяем к нулю. Вот, вроде, и все.

Здесь, как и ранее, необходимо производить подключение строго в соответствии с инструкцией и маркировкой. Если же инструкции нет, маркировка нечеткая или отсутствует, или вы не уверены в правильности соединения, то, лучше пригласить знакомого, который поможет вам разобраться с подключением.

Настройка led прожектора с датчиком движения

Большинство моделей регулируется, хотя можно встретить и нерегулируемые датчики. Контролируемый участок можно выделить с помощью настройки прожектора по вертикали или горизонтали. В случае, когда такой возможности нет, нужно сам датчик закрепить таким образом, чтобы его луч покрывал необходимую площадь.

На самом корпусе датчика также есть еще несколько регуляторов. Обязательно присутствуют два: DayLight и Time.

  • DayLight. В данном случае мы устанавливаем чувствительность датчика к освещению. Если перевести на простой язык, то это уровень освещения на улице, при котором датчик будет посылать сигнал на включение прожектора. Максимальное левое положение указывает на то, что датчик будет срабатывать только при полном отсутствии света. В противоположность, в правом положении, датчик будет срабатывать в любое время суток, независимо от освещенности.
  • Time. Данный регулятор позволяет установить необходимое время освещения, после срабатывания датчика. Оно может варьироваться от нескольких секунд до нескольких минут.
  • Sens. Третий датчик, который бывает далеко не у всех моделей. Он позволяет контролировать, как далеко от источника освещения будет засекаться движущийся объект, а также можно указать минимальный размер тела. Это удобно, когда на территории часто бегают мелкие животные, для которых освещение не требуется.

Как видим, в установке и настройке прожекторов с датчиком движения нет ничего сложного. Соблюдая правильный алгоритм действий и технику безопасности, можно самому организовать качественное освещение придомовой территории.

Какой датчик движения для освещения выбрать

Ассортимент представлен датчиками с разным принципом действия, исполнением и характеристиками. В частности, выделяют:

  1. Датчики с разным климатическим исполнением и степенью влагозащиты. Уличная группа представлена моделями с влагозащищенностью не ниже IP 55 (при эксплуатации без козырька, на открытых столбах или участках – не ниже IP65), пылезащищенными корпусами и диапазоном рабочих температур от -40 до +60 °С. Датчики для внутреннего размещения имеют степень защиты выше IP22 и работают при температуре в пределах от – 20 до +40 °С.
  2. Модели с разным способом монтажа: накладные, монтируемые на высоте около 2,5-3 м от уровня пола (в том числе в углах, при использовании специальных кронштейнов) и, как правило, имеющие ограниченный угол обзора (120-180°) на стенах, и встраиваемые. При монтаже на потолок последние имеют угол обзора до 360 °. Настенные виды в свою очередь разделяются на модели с неизменным углом обзора и датчики с возможностью изменения положения головки с линзой. Последние позволяют корректировать зону охвата в небольших пределах.
  3. Устройства с разным типом питания: подключаемые к стационарной сети, беспроводные, работающие от обычных или солнечных батарей и комбинированные.
  4. Модели с разным принципом действия, включая датчики ИК, ультразвуковые сканеры, генераторы микроволн.
Популярные статьи  как прозвонить провода мультиметром на обрыв

Максимальным преимуществом обладают комбинированные модели, совмещающие разные принципы срабатывания, но из-за дороговизны их применение в частной сфере ограничено.

В целом при выборе конкретной модели датчика движения помимо цены и зоны охвата (дальности и угла) обращается внимание на:

  • число полюсов – для традиционных ламп достаточно двухполюсных устройств, подключаемых последовательно через фазу и ноль, для светодиодных нужны трехполюсные;
  • мощность подключаемых осветительных приборов: мощность датчика должна быть на 20-30% выше, но не более 600-1000 Вт;
  • наличие фотореле, исключающее срабатывание датчика в дневное время;
  • наличие или отсутствие опции регулировки отсрочки в таймере выключения (требуется при необходимости работы светильников при выходе человека из зоны срабатывание в течение определенного времени);
  • другие функции – возможность фиксированного включения пользователем, защиту от ложного срабатывания при движении мелких животных.
  • дизайн и габариты.

Характеристики и особенности эксплуатации датчиков движения в системах освещения:

ИК-датчики Ультразвуковые СВЧ-устройства
Принцип работы Пассивный, регистрация теплового излучения Активный, анализ отраженных звуковых волн в диапазоне от 20 до 60 кГц Активный, анализ отраженных электромагнитных волн с частотой около 5,58 Гц
Зона срабатывания, м 6-50 при условии открытого радиуса видимости От 3 м до 10-15 м, верхний предел ограничен 3-20 м у бытовых моделей, до нескольких сотен у продвинутых
Вероятность несрабатывания/ случайного срабатывания Низкая/средняя Высокая/низкая Низкая/Высокая
Влияние температуры окружающей среды При температуре свыше +25 чувствительность датчика повышается, возможны ложные срабатывания Незначительное
Цена Доступная Высокая
Основные преимущества Регулировка зоны и дальности захвата.

Простой монтаж.

Не влияет на животных и здоровье человека

Точность прибора не зависит от температуры объекта и среды, запыленности или влажности Компактность, высокая точность срабатывания, отслеживание движения за стеклом или тонкими перегородками, максимальная зона охвата в градусах и дальности
Минусы Частые ложные срабатывания, зависимость от условий эксплуатации Сравнительно малая зона охвата, игнорирование плавных движений Дороговизна, влияние на человека

Настройка датчиков движения своими руками

После подключения и установки, рассмотрим внимательно, какие регуляторы есть на датчике. Их всего три:

  • «LUX». Освещенность;
  • «Time». Время срабатывания;
  • «SENS». Чувствительность.

Первоначально нужно правильно подобрать угол, чтобы устройство правильно срабатывало и охватывало максимум территории. Обещание, что ДД будет реагировать на всё, что движется – это просто слова, чтобы продать. И тут дело даже не в цене.

Регулировка угла наклона производится поворотом корпуса уже установленного ДД. Поворачивая рычажки в ту или иную сторону, происходит настраивание прибора. И от того, как качественно он будет настроен, так ДД и будет работать!

Рассмотрим настройку датчика движения более подробно. Начинаем с выставления времени срабатывания. Этот параметр определяет, как долго будет гореть свет после включения. В среднем, можно настроить время работы уличного освещения от одной до десяти минут. Поворачиваем рычажок под надписью «Time» в сторону «+» или «-».

Важно правильно отрегулировать уровень освещённости. От этого будет зависеть когда будет срабатывать датчик движения

Важно, чтобы срабатывание ДД отсутствовало в дневное время. Для этого поворачиваем рычажок «LUX». Чтобы выставить этот параметр правильно, лучше всего заниматься настройкой в сумерках, когда начинает темнеть.

От того, как будет настроена чувствительность датчика движения будет во многом зависеть частота его ложного срабатывания.

Общие правила размещения датчиков на движение

как подключить датчик движения

Общий принцип – датчики включения систем освещения используются там, где люди появляются периодически и находятся сравнительно недолго. Ограничений нет, но устанавливать их в обычных жилых и санитарных комнатах нет смысла, внутри помещений максимальную пользу они приносят на лестничных маршах (в многоквартирных домах – в подъездах), балконах, в подвалах, прохожей, гардеробной и аналогичных подсобных помещениях. Снаружи их задействуют в системах освещения дворов, ворот, крыльца, террас, зоны подъезда и гаражей.

Открываемые двери или шторы в любом случае не должны попадать в зону охвата датчика. При сомнении в выборе точки расположения моделей с ограниченным углом обзора стоит помнить о необходимости направленности датчика напротив движения срабатывания.

Отдельного внимания заслуживает потребность размещения в чистоте (у ИК-датчиков с загрязненными линзами чувствительность резко снижается) и подбор габаритов и дизайна. Бюджетные навесные ИК и ультразвуковые датчики могут быть громоздкими и уступают в плане эстетичности встроенным потолочным моделям или устройствам, имитирующим светильники.

Регулировка ИК сенсора

Популярность ИК датчиков движения обоснована безопасностью и доступностью. Приборы фиксируют уровень инфракрасного излучения. При появлении в подконтрольной зоне объекта, чья температура отличается от окружающей среды, устройство посылает сигнал на включение освещения. Когда объект покидает контролируемый участок, датчик возвращает цепь в исходное состояние. Эффективность простого на первый взгляд процесса зависит от тщательной и кропотливой регулировки, которая производится опытным путем.

Чем можно регулировать детектор

Большинство промышленных устройств с инфракрасным сенсором оснащаются стандартным набором настроек, в число которых входят регуляторы чувствительности (SENS), освещенности (LUX) и времени задержки (TIME). Подконтрольный сектор зависит от угла установки, а дальность от индивидуальных характеристик прибора.

Угол установки

Перед тем, как настроить детектор движения, необходимо определиться с участком контроля. Для лучшей видимости прибор располагается на высоте. Стандартные крепления большинства моделей промышленного изготовления позволяют регулировать угол наклона в пределах от 15 до 50⁰. После достижения оптимального сектора обзора устройство фиксируется винтами.

Чувствительность

Недостаток инфракрасного сенсора движения заключается в реагировании на посторонние излучения, уменьшить влияние которых позволяет расположение вдали от предметов и установок, излучающих тепло. Регулировка порога чувствительности исключает ложные срабатывания, вызванные животными. Настройка начинается с минимального значения с постепенным увеличением параметра до получения наилучшего результата.

Освещенность

Настройка освещенности обеспечивает автоматическое включение уличного фонаря с наступлением темного времени суток. В качестве условий срабатывания могут быть выбраны сумерки или полная темнота, что обеспечивается плавным вращением соответствующего регулятора до момента включения.

Время задержки

В отличие от датчика присутствия, который активирует схему лишь в период нахождения объекта в его зоне контроля, сенсор движения подразумевает задержку выключения схемы. После срабатывания и включения фонаря, устройство работает в течение времени, которого достаточно для прохода зоны освещения. В зависимости от модели, время задержки регулируется в диапазоне от нескольких секунд до 120 минут.
