монтаж теплого пола электрического

Содержание

Особенности монтажа электрического пола

Укладка электрического теплого пола напрямую зависит от особенностей выбранных элементов.

Технология работы с кабелем

Этот вариант представляет собой систему, где в качестве обогревательного элемента используется кабель, укладываемый по определенной схеме.

Принцип выполнения работ:

Заранее определяется место для установки терморегулятора. Для его монтажа отступают 30–40 см от уровня будущего полового покрытия. Укладка может осуществляться различными способами, но наиболее предпочтителен скрытый вариант, он позволяет утопить в стене все провода и датчик. Управляющая панель монтируется в стену на расстоянии порядка 40 см от пола

Ввиду того что установка зачастую выполняется по армирующему слою, именно на него закрепляется монтажная лента. Фиксация осуществляется с шагом от 50 до 90–100 см. В обязательном порядке производится отступ от стены 10 см, а в местах расположения мебели – 30–50 см. Если в помещении расположены радиаторы и трубы отопления, то от них необходимо отмерить не менее 15 см. При монтаже нагревательных элементов необходимо соблюдать безопасный зазор между стенами, коммуникациями и самими проводами

Кабель, выполняющий обогрев, присоединяется к силовому элементу, соединение скрывается в специальной муфте. После этого кабель питания подводится к терморегулятору.
Фрагменты обогрева распределяются по поверхности. Для этого пользуются заранее составленной схемой с учетом рекомендаций производителя

Важно соблюдать правильность изгибов, они должны быть плавными, без заломов. Кабель фиксируется на монтажной ленте, дополнительно можно произвести закрепление на арматуру

Схему укладки выбирают в соответствии с условиями конкретного помещения

Необходимо учитывать, что между витками элементов должно быть расстояние более 80 мм.
В выбранных местах закрепляются датчики температуры.
Проверяется правильность и работоспособность всех соединений. Порядок работы термодатчиков и термостата оценивается по прилагаемым производителем паспортам, в которых отражаются параметры и погрешность.

Установка такой системы предполагает точное соблюдение составленной схемы и порядка подключения.

Схема монтажа электрических теплых полов может меняться при увеличении количества контуров, а также в зависимости от вида подключения (двух и трехфазное)

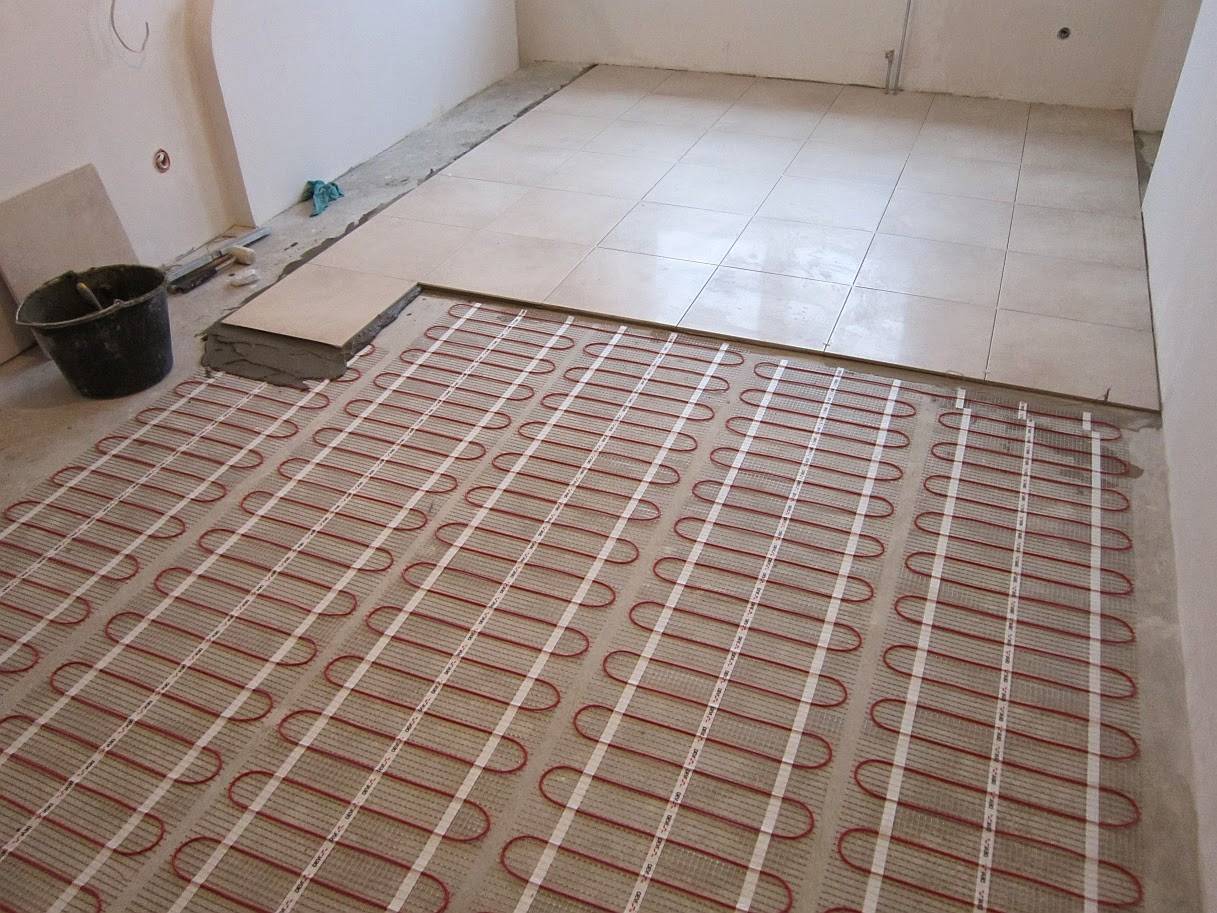

Укладка нагревательных матов

Технология укладки теплого пола на нагревательных матах – более простая процедура, которая не требует соблюдения точности расположения кабеля. Это происходит из-за того, что они уже закреплены в единую конструкцию, которую необходимо правильно расстелить на поверхности.

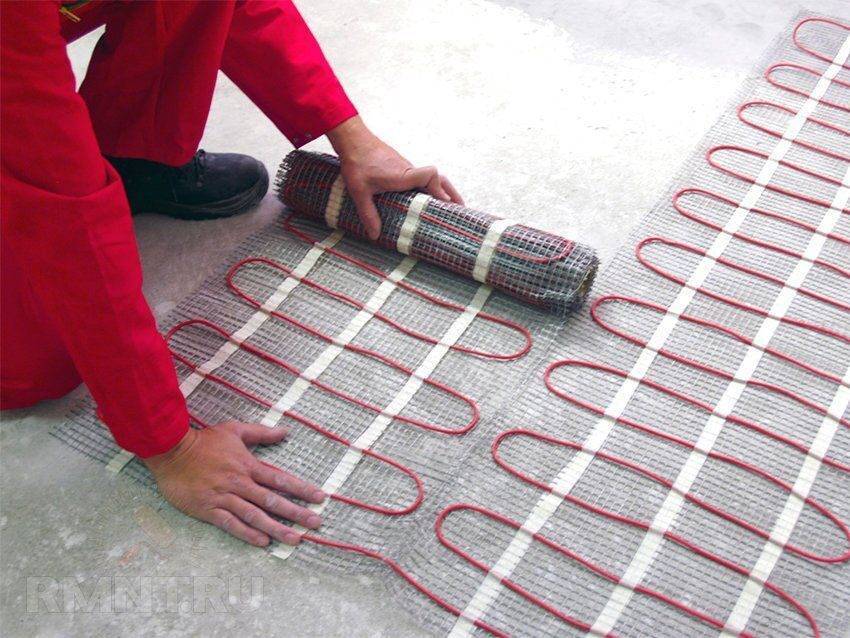

Особенности монтажа: рулоны сетки раскатываются по подготовленному основанию, для поворота ячейки аккуратно подрезаются, чтобы не повредить кабель. Если требуется обойти препятствие, то сетку срезают, а обогревательные элементы располагают на необходимом удалении друг от друга. Подсоединяется термостат и производится проверка системы.

Маты, по сравнению с другими электрическими системами, считаются одним из самых удобных вариантов обустройства

Именно маты позволяют выполнить заливку стяжки с минимальной толщиной, что заметно сокращает высоту пола.

Инфракрасные обогреватели отличаются хорошим качеством и быстро монтируются, но подходят не под каждое помещение и напольное покрытие

Электрический теплый пол своими руками под ламинат и линолеум

Для этого типа покрытия оптимальным будет использование пленочного теплого пола. При ровном основании (обязательное условие нормальной эксплуатации, если пол кривой, требуется предварительная выравнивающая стяжка) монтаж занимает немного времени, не требует стяжки или других мокрых работ.

Процесс монтажа

Начинается монтаж также с разметки отапливаемой площади (не укладывать под мебель, технику и низко висящие предметы) и установки терморегулятора и датчиком температуры пола. Далее раскатывается теплоизолирующая фольгированная подложка. Так как стяжки нет, ее можно использовать без каких-либо опасений.

Полосы материала раскатываются вплотную друг к другу. Фиксироваться на полу может при помощи двустороннего скотча или сверху пристреливаться скобами из строительного степлера.

Стыки полос проклеиваются скотчем. Причем желательно тоже брать фольгированный — для минимизации потерь тепла.

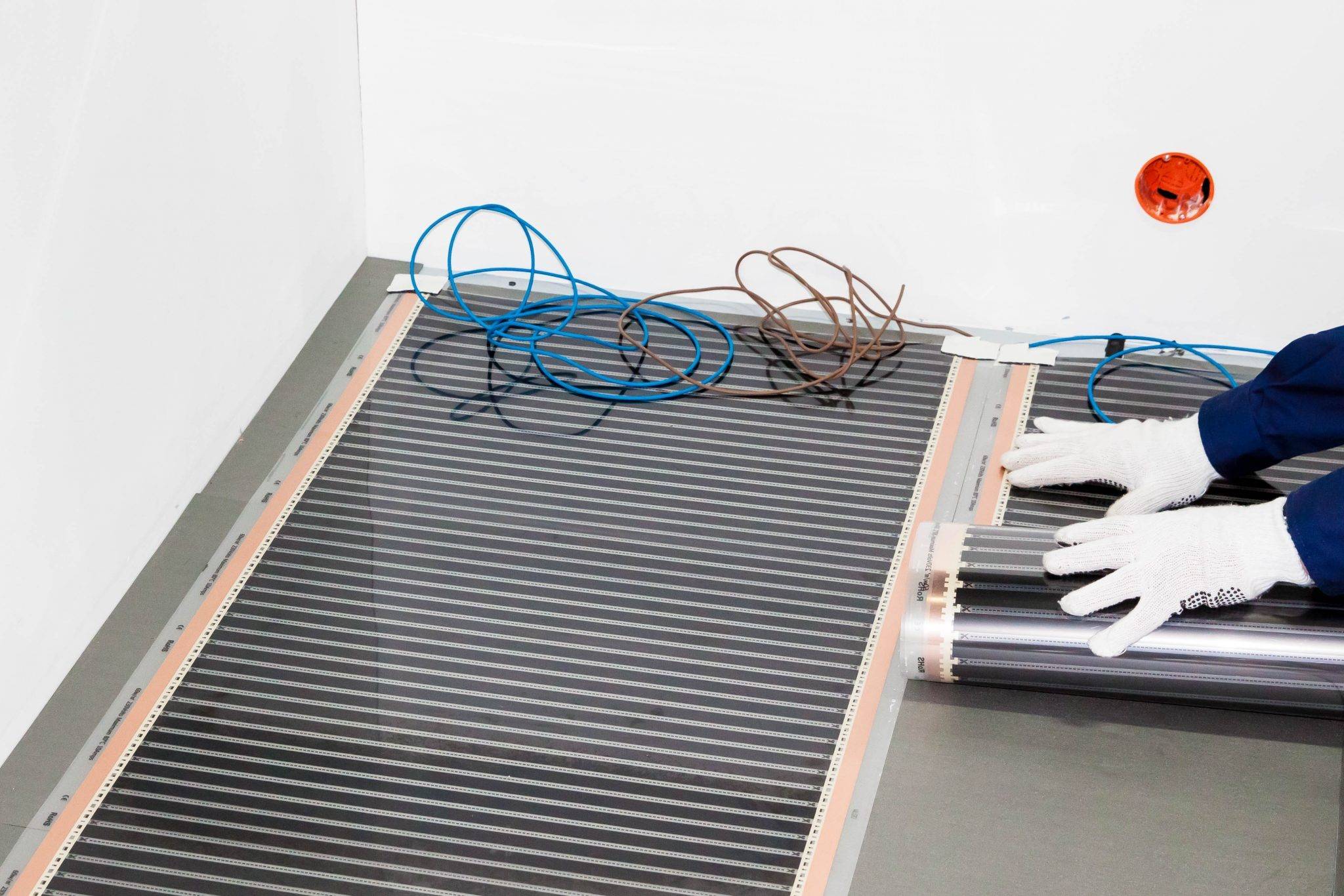

Далее раскатываем греющую пленку. Она режется по нанесенным на ней линиям на куски нужной длины.

Укладываются полосы пленки вплотную друг к другу или с небольшим зазором, но не внахлест. Перекрытия медных шин допускать нельзя ни в коем случае.

Фиксируются одна к другой при помощи скотча.

Далее можно приступать к электрическому соединению. Схема подключения представлена на фото.

Сначала битумной изоляцией (идет в комплекте или покупается отдельно) закрывают шины в местах разрезов. Берут кусок изоляции, снимают защитное покрытие с одной стороны, прикладывают так, чтобы была полностью закрыта вся поверхность шины, включая контакты. Половину загибают на другую сторону и тщательно прижимают.

Со стороны, близкой к термостату устанавливают контактные зажимы (есть в комплекте, но можно купить отдельно или припаять к медной шине провод). Контакт состоит их двух пластин. Одну заводят на шину, вторую под пленку.

Установленную пластинку обжимают пассатижами. Проверяют прочность установки, слегка подергав контакт.

Берем электрические провода с медными жилами, согласно схемы выше вставляем один или два проводника в зажим при контактной пластине и тоже обжимаем пассатижами. Если есть навыки пайки, лучше соединение пропаять.

Следующих шаг монтажа электрического пленочного пола — изоляция мест соединения проводников. На каждое соединение идет 2 пластины битумной изоляции. Одну укладывают снизу, вторую — сверху. Также следят за тем, чтобы были полностью закрыты шины и контакты.

Отличается также установка датчика температуры теплого пола. Он просто приклеивается к черной (карбоновой) полосе куском скотча.

Чтобы датчик не торчал, в подложке вырезают окошко.

Такие же окошки вырезают под заизолированные контактные пластины и провода. Это необходимо, чтобы ламинат или линолеум лежал ровно, без бугров.

Уложенные провода заклеиваем скотчем.

Проводники подключаем к установленному термостату (монтаж ничем не отличается от описанного выше), тестируем систему, выставив нагрев не больше чем до 30°C. Проверив, все ли полосы нагреваются, нет ли где искры или характерного запаха плавящейся изоляции, теплый под выключают.

Далее порядок действий зависит от используемого типа напольного покрытия. Если это ламинат, можно сразу расстилать подложку и приступать у его укладке. Только подложка должна быть специальной, предназначенной для теплого пола, как и сам ламинат.

Если же укладываться будет линолеум, на пленочный электрический теплый пол раскатывают плотную полиэтиленовую пленку.

Сверху укладывают жесткое основание — фанеру, гипсоволоконные листы. Их крепят на саморезы к полу, только при этом надо следить, чтобы не попасть в шины. А сверху уже можно класть ковролин или линолеум.

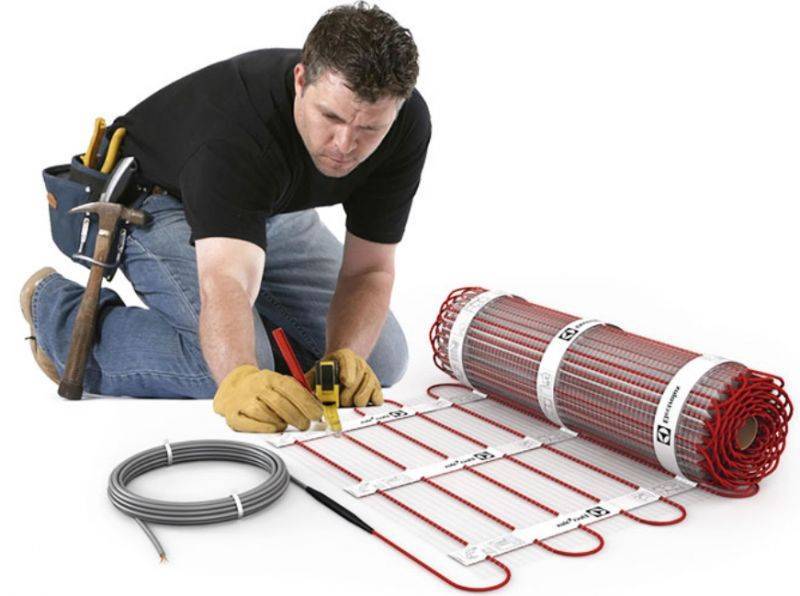

Нагревательный мат для теплого пола

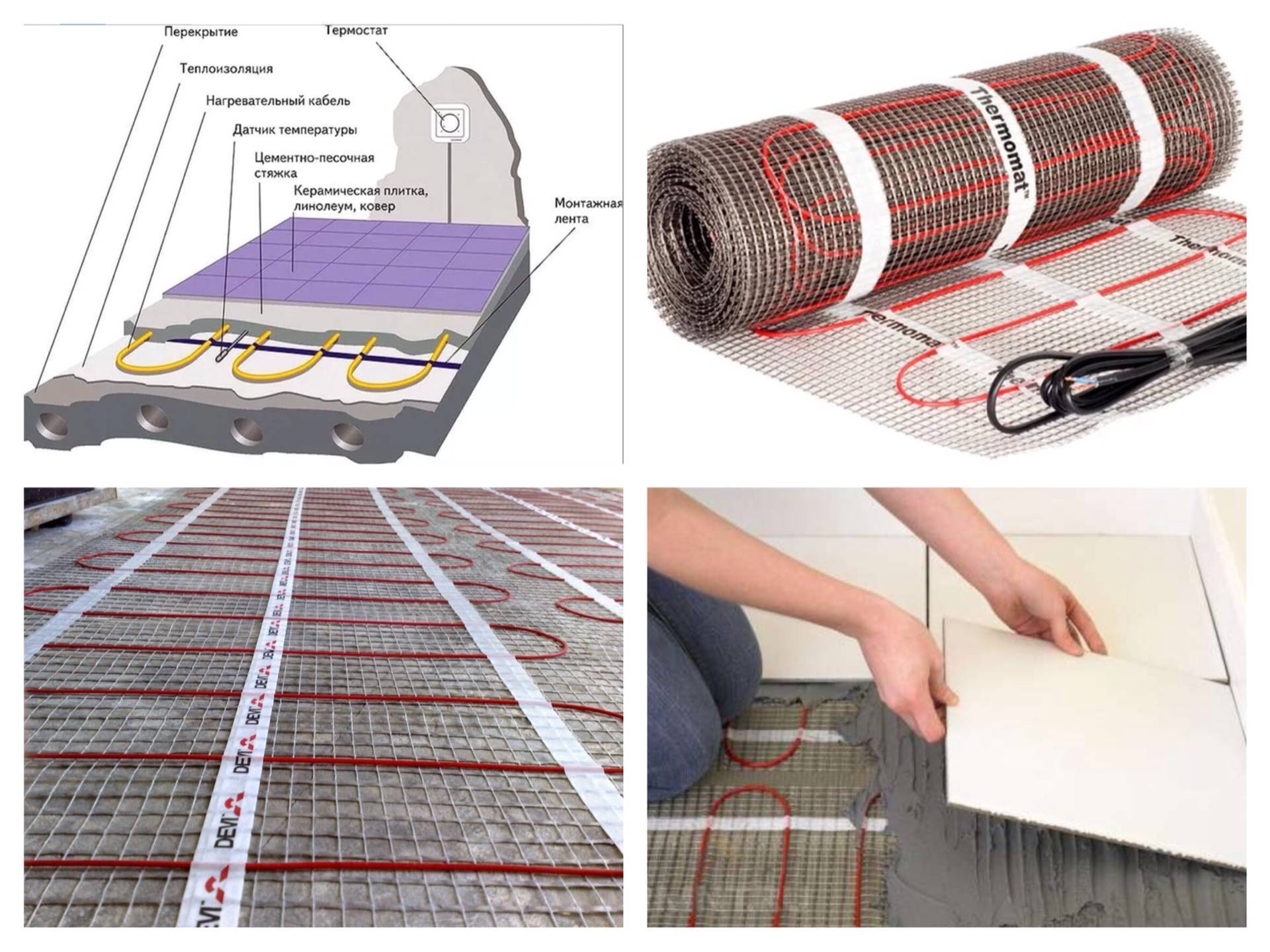

Нагревательный мат для теплого пола устройство

Представляют из себя греющий кабель, который закреплен на сетке. Продаются они в виде рулонов.

Для крепежа мата к полу не требуется монтажная лента, что упрощает и ускоряет установку пола.

Кроме того, можно сделать теплый пол поверх старого кафеля.

Маты устанавливаются непосредственно в слой плиточного клея, толщина которого не должна превышать 5 мм.

Монтаж нагревательного мата

Монтаж нагревательного мата осуществляется также, как монтаж кабеля в слой плиточного клея (смотри выше).

Монтаж терморегулятора производится аналогично.

Требования к безопасности для электрического теплого пола

  • Запрещается самостоятельно укорачивать длину греющей части.
  • Запрещается использование одной секции теплых полов для помещений с разным типом покрытия. В этом случае в каждом помещении должна стоять отдельная секция со своим терморегулятором.
  • В качестве стяжки и плиточного клея можно применять только смеси, которые рекомендованы для использования вместе с теплыми полами.
  • Запрещено вскрывать термоусадочные муфты на месте соединения греющей и установочной части теплых полов
  • Запрещено застилать места установки нагревательных секций коврами и ставить на них мебель без ножек. Это ухудшит отведение тепла от кабеля и может вызвать неисправность.

Эти требования наиболее универсальны для разных производителей греющих кабелей и матов.

Для безопасной эксплуатации обязательно ознакомиться с инструкцией, которая идет в комплекте.

Укладка электрического теплого пола в стяжку

Схема укладки кабеля теплого пола в стяжку.

Монтаж теплого пола в стяжку осуществляется в несколько этапов:

  • Укладка теплоизоляции на основание.
  • Заливка теплоизоляции первым слоем стяжки толщиной 1-2 см.
  • Укладка греющего кабеля петлями и монтаж терморегулятора с датчиком для управления теплым полом.
  • Проверка на отсутствие повреждений и работоспособность системы.
  • Заливка верхнего слоя стяжки толщиной 3-5 см.

Для крепления кабеля к стяжке используется металлическая монтажная лента.

Кабель крепится к ленте в местах загибов петель, то есть по краям обогреваемой площади, без резких загибов и натяжений.

Между краями отрезки монтажной ленты укладываются с шагом 0,5 метра.

Укладку делают таким способом, чтобы установочный кабель находился недалеко от распределительной коробки.

После укладки кабеля на пол, производится проверка его сопротивления, результаты которой заносятся в гарантийный талон.

По сопротивлению определяется целостность изоляции кабеля.

Параметры сопротивления, при которых кабель считается исправным, указаны в руководстве по эксплуатации.

Также необходимо установить терморегулятор с датчиком температуры. Делается это по следующему алгоритму:

Установка терморегулятора и подключения кабеля

Подключение терморегулятора электрического теплого пола

  • В стене делаются ниши для установки распределительной коробки и терморегулятора плюс штробы для укладки датчика температуры и  установочного кабеля.
  • Для установки датчика температуры в штробу укладывается специальная гофрированная трубка, один конец которой глушится, а другой подводится к терморегулятору. Трубка должна отходить от стены на расстояние не менее 60 см, кроме того она должна быть уложена между петлями кабеля. Это нужно для корректной работы датчика температуры. Радиус загиба гофрированной трубки должен быть таким, чтобы можно было без проблем извлечь из нее датчик в случае его поломки.
  • После всех этих манипуляций, штроба вместе с трубкой заливается стяжкой.
  • Установочный кабель подключается к сети через терморегулятор. Схема подключения указана в паспорте. Штробу также нужно замазывать.

Что такое электрический теплый пол

Использование теплого пола — один из популярных видов обогрева. Он позволяет не занимать площадь для размещения обогревательных приборов. При этом качество отопления улучшается: теплый пол способен греть помещение равномерно по всей площади.

Укладка плитки

Электрические устройства такого рода делятся на два типа:

  • конвекционные;
  • те, которые используют инфракрасное излучение.

Конвекционные устройства подразумевают использование специальных нагревательных кабелей. В процессе работы они передают нагрев предметам, с которыми соприкасаются. Иногда такие кабели делают в составе обогревательных матов.

Инфракрасное нагревательное покрытие представляет собой специальную пленку с нанесенными на нее инфракрасными элементами. В процессе работы возникает инфракрасное излучение, прогревающее предметы, на которые оно попадает.

Покрытие пола плиточным клеем

Покрытие пола плиточным клеемУстановка такой конструкции довольно простая. При этом пленку укладывают на отражающее покрытие. Затем пол закрывают финишной отделкой. При этом отсутствует необходимость использования бетонной стяжки или аналогичного слоя.

Укладка трубы теплого пола

Это самая интересная часть нашей инструкции. Укладывать водяной теплый пол можно несколькими способами. Про них и поговорим ниже.

Способ укладки спираль или улитка

Самый популярный и разумный способ раскладки теплого пола. Позволяет достичь равномерного распределения тепла в каждом контуре за счет того, что трубы чередуются по принципу одна теплее, другая холоднее. Если вы посмотрите на проектные схемы водяного пола, то там как раз чаще всего отображают улитку.

Раскладываются довольно просто. Сначала  вы по периметру помещения (или условного контура) начинаете раскладывать трубу, заворачивая все ближе и ближе к центру. При этом нужно оставлять пространство для того, чтобы в дальнейшем из центра вернуть трубу к основанию периметра и затем уже подключить ее к обратке коллектора.

Поэтому, если шаг укладки у вас составляет 15 см, то начинаете вы раскладывать контур с шагом 30 см до центра, а затем возвращаете трубу как раз между разложенными ранее трубами и шаг получается уже 15 см. Звучит сложно, но картинка отражает суть понятнее.

Рекомендуем в большинстве случаев придерживаться именного этого способа укладки.

Способ укладки змейка

Этот способ укладки менее равномерно прогревает пол, но идеально подходит для использования в небольших пространствах. Часто применяется в ситуации, когда вы раскатали контур улиткой и вам  этим же контуром нужно захватить часть небольшого пространства. Тогда вы уже прибегаете к монтажу змейкой.

Есть так же способ укладки теплого пола «двойная змейка». Этот вариант по распределению тепла близок способу «спираль». Его так же можно применять в практике

Шаг укладки трубы теплого пола

Расстояние между трубами теплого пола может быть в целом любым, при условии, что оно грамотно просчитано в проекте. У нас бывают местами шаги и по 25-30 см и с таким шагом помещение отлично прогревается.

Но если у вас проекта отопления нет (что чаще всего и происходит), то укладывать трубу теплого пола нужно с шагом 15 см в основных зонах дома, а в краевых (около наружных стен) нужно усиливать шагом 10 см. В подавляющем большинстве сценариев данного шага хватит за глаза

Длина контура теплого пола

Длина трубы теплого пола может быть опять же любой, если эта длина рассчитана в проекте. В ином случае придерживайтесь размера контура в 80-90 метров. Если длина будет превышена, то ничего страшного. Но лучше все же не превышать. Так же старайтесь рассчитать контуры теплого пола так, чтобы они были схожи по длине. Тогда и балансировать их не придется.

Диаметр трубы теплого пола

Вы удивитесь, но вы можете использовать так же и любой диаметр трубы, но 16 мм вам уже хватит за глаза. При всем при этом с небольшой трубой довольно просто работать. К другим диаметрам смысла прибегать не видим.

2 этап – проверка существующей электропроводки

Устройство теплого пола электрического отличается
значительным потреблением электроэнергии. Это вызывает необходимость проверки,
справится ли существующая проводка с той нагрузкой, которая на нее придётся.

Популярные статьи  Реле времени своими руками

В процессе расчётов принимается во внимание сечение кабеля
по току. Примечание: электрический теплый пол запрещается напрямую
подключать к розетке.

Примечание: электрический теплый пол запрещается напрямую
подключать к розетке.

Если расчет показывает, что старая проводка не справится с
новой нагрузкой (диаметр жил не соответствует нагрузке), следует либо провести
замену, либо установить дополнительную проводку (напрямую от щитка),
предназначенную исключительно для обслуживания теплого поля.

Потребляемая мощность электрического теплого пола на 1 м2
приведена в таблице:

Назначение комнаты Оптимальная мощность, Вт/м.кв.
Кухня 100-130
Спальня
Гостиная
Прихожая
Коридор 90-110
Ванная 120-150
Балкон До 180

Материал подготовлен для сайта www.moydomik.net

Примечание: Установка предохранителей-автоматов –
обязательный этап устройства электроснабжения системы обогрева пола.

Пример проекта с указанием места расположения мебели, ключевых компонентов системы и основных расстояний.

Проект электрического теплого пола

Технология устройства «теплого пола» под плитку

Для управления «теплым полом» используется терморегулятор (термостат). Именно с его помощью можно следить за функционированием этой системы отопления, а также устанавливать температурный режим, включать/выключать «теплый пол».

Согласно составленной схеме производится укладка кабеля или крепление термоматов. Для безопасности и точного контроля температурного режима выполняется установка датчиков температуры, которые выводятся к монтажной коробке и терморегулятору.

Местом его расположения служит пространство между двумя соседними витками кабеля. Он обязательно помещается в гофрированную трубку, которая заклеивается скотчем или иным материалом, для того чтобы не допустить попадания раствора при заливке стяжки.

Следующий шаг – подключение и тестирование системы. Определяется сопротивление и мощность, сверяются полученные данные с указанными в паспорте или инструкции изделия. Если все нормально, то можно приступать к заливке стяжки и укладке керамической плитки, которая производится традиционным способом, но с использованием специальных клеевых смесей для «теплых полов».

При заливке стяжки следует соблюсти два практически взаимоисключающих фактора: ее толщина должна быть достаточной для того, чтобы выдерживать определенные нагрузки и служить надежной защитой кабельных элементов пола от повреждения, но с другой не должен нарушаться нормальный отвод тепла.

Поэтому оптимальной толщиной следует считать 30-35 мм. Для стяжки можно самостоятельно приготовить цементно-песчаный раствор, но лучше использовать строительные смеси, специально предназначенные для «теплых полов». Если укладывается инфракрасный «теплый пол» под плитку, то алгоритм действий практически не отличается, но существуют некоторые нюансы.

На подготовленное, выровненное и очищенное от мусора и пыли основание укладывается теплоизоляция с отражающим покрытием и на него производится фиксация листов пленки с помощью жидких гвоздей.

Виды конструкций

Существует несколько видов конструкций, которые могут быть установлены под кафельную плитку. Прежде чем принять окончательное решение о выборе конкретного типа, надо тщательно изучить особенности и отличия подобных систем. Чаще всего используют такие типы систем:

водяной – предполагает наличие крупной и тяжелой стяжки, в которую будет произведена укладка трубопровода. Главный недостаток – на исходную поверхность оказывается большое давление, поэтому требуется его дополнительно укреплять. Также есть опасность заливания соседей в случае прорыва труб. Монтаж достаточно сложный, может быть выполнен только профессионалом (самостоятельная укладка невозможна), сам процесс занимает около месяца, т.к. требуется ждать полного застывания стяжки.

  • Инфракрасный – способен обеспечить большое количество инфракрасного излучения при сравнительно невысокой температуре нагрева кабелей. Подобная разновидность имеет малую толщину, поэтому укладка может производиться даже в квартирах с невысокими потолками. Единственный недостаток – инфракрасный вид лучше подходит для монтажа под ламинат / паркет, а не плитку.
  • Электрический пол – работает от общей электросети, однако его подключение не требует получения специализированного разрешения от соответствующих инстанций. Единственным недостатком может стать лишь стоимость эксплуатации системы из-за высокой цены на электроэнергию. Решением данной проблемы является укладка специальных усовершенствованных нагревательных кабелей, которые самостоятельно регулируют расход энергии на основе температуры внешней среды.

Учитывая вышеописанные положительные и отрицательные моменты, можно выделить наиболее оптимальный вариант. В многоэтажном доме осуществить монтаж электрического теплого пола, возможно, без получения каких либо разрешений (с чем вы непременно столкнетесь при монтаже водяного теплого пола). Процесс укладки занимает всего несколько суток, он может реализовываться владельцами помещения.

Схема электрического пола

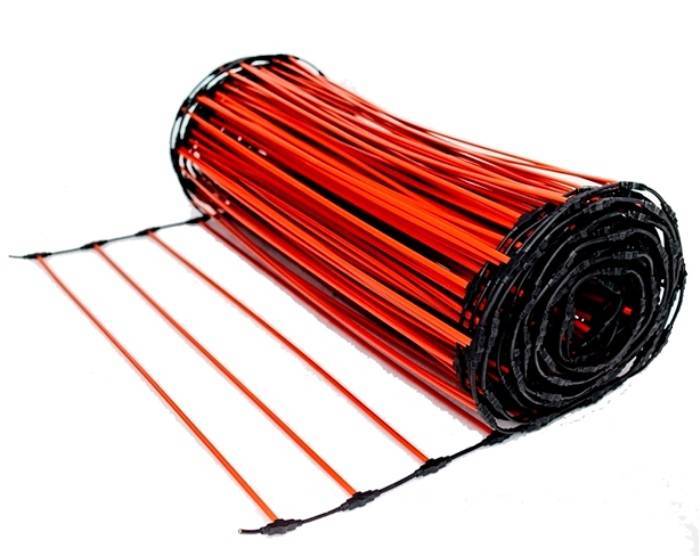

Монтаж стержневого пола

Как сделать теплый пол под плитку? Все просто .Монтаж своими руками!

Watch this video on YouTube

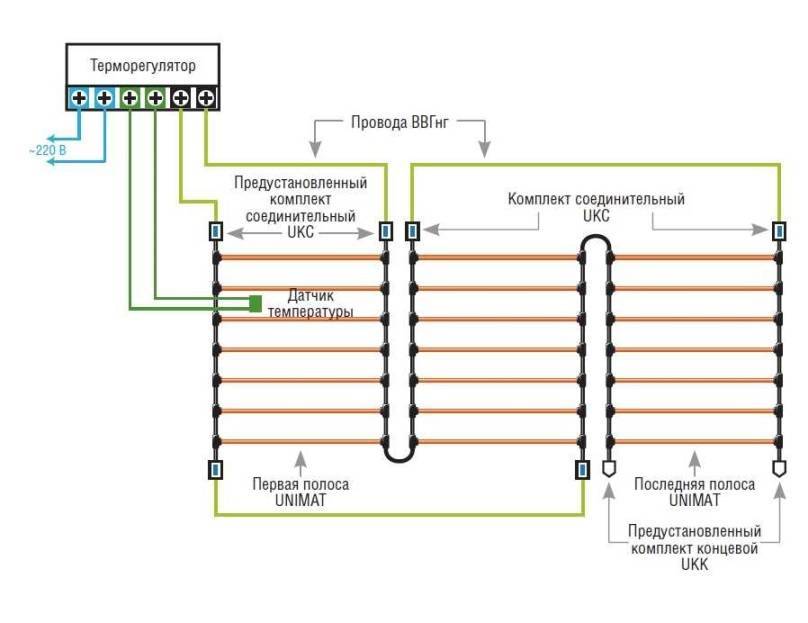

Технология укладки стержневого тёплого пола схода с укладкой кабельных мат. Сначала делается планировка размещения полотна, и рассчитывается количество требуемого материала.

Стержневые полы продаются в комплекте, но иногда необходимо покупка дополнительных компонентов. Требуемая мощность вычисляется по аналогии с кабельными матами, которые мы рассматривали выше.

Укладка стрежневого пола состоит из нескольких этапов:

Подготовительные работы — определение места для термодатчика, очистка и выравнивание основы, размещение фольгированной подложки — эти работы выполняются также, как и при обустройстве любого электрического пола. Если пол планируется в стяжку, то периметр оклеивается демпферной лентой.

Монтаж стержней — стержневой рулон раскручивается на поверхности, расстояние между соседними полосами должно быть 50 — 70 мм. Длина одной полосы не должна превышать 25 м. Мыты к подложке фиксируются скотчем.

Подключение — на подготовленное место устанавливается термостат, к которому подключаются провода пола. Датчик, помещённый в гофру, размещается в штробу подложки и подсоединяется к регулятору, который в свою очередь подключается к источнику питания.Обязательное условие — проводить тестовое испытание системы, перед следующим этапом работ.

Заливка стяжки — это может быть бетонный раствор, сухие клеевые смеси, или сухая стяжка, толщина слоя 20 — 30 см.

Монтаж финишного покрытия — только после полного высыхания стяжки кладётся отделочный материал. При укладке плитки заливка стяжки не требуется, маты заливаются плиточным клеем.

Укладывать стержневой тёплый пол допустимо на старое покрытие. Принцип монтажа такой же, как при укладке термомат.

Основной плюс гидравлических полов — обеспечение горизонтального равномерного прогрева помещения. При этом распространение тепла происходит вертикально, что создаёт здоровый микроклимат, в отличие от радиаторных устройств. Особенно рекомендован монтаж такой системы для помещений с высокими потолками.

Если рассматривать водяные конструкции с эстетической стороны, то они также выигрывают, так как не видны, и не занимают полезного пространства. Помимо этого, как уже говорилось выше, они более экономичны при использовании.

Эффективность работы водяных полов зависит от  хорошей теплоизоляции, ведь повышенный уровень теплопотерь снижает теплоотдачу. Но монтаж такой системы в ванной комнате или туалете имеет свои недостатки — возможность перегрева поверхности, так как чаще нагревательный элемент подсоединяется к полотенцесушителю.

Кроме того, такие полы отрицательно сказываются на высоте помещения, ведь «пирог» подразумевает наличие толстого слоя бетонной стяжки. Также, бетонная заливка значительно утяжеляет конструкцию, поэтому требуется провести работы по укреплению перекрытий.

Расчет мощности и шага укладки

Для точно расчёта необходимой мощности необходимо многое учитывать – регион, материал из которого сделан дом. Выполнить точные расчеты могут специалисты по специальным формулам. Для средней полосы России можно использовать следующие значения.

Мощность квадратного метра пола в зависимости от типа помещения в доме:

  • Спальная или детская комната – 120-150 Вт;
  • Кухня, комната отдыха – 150 Вт;
  • Лоджия, застекленные балконы – 200 Вт;
  • Ванная комната – 180 Вт.
Популярные статьи  как подключить люстру к двухклавишному выключателю

Если теплый пол используется как основной источник тепла, то необходимо покрыть не менее 70% площади пола. Мощность колеблется от 140 до 180 Вт на квадратный метр.

В случае использовании электрообогревна в качестве дополнительного источника тепла, то мощность можно снизить до 140 Вт.

То есть

Приведем пример расчёта:

Площадь ванной комнаты S=8 м2, под мебель, ванную, технику выделяется 3 м2. Тогда необходимая мощность ровна P=180 Вт*(8-3)*1,3=1,17Квт.

Погонная мощность греющего кабеля до 24 вт на метр. Получим длина кабеля ровна 1170/24 = 48 метров, можно взять 50. Зная длину кабеля и площадь можно рассчитать шаг укладки.

Для нашего случая получим: H= 1/(50 м/5м2)=10 см .

При использовании матов необходимо подобрать мощность одного квадратного метра. В нашем случае Р=1,17 Квт/5 м2 = 234 вт/м2.

Лучшие электрические полы под линолеум

В системах теплых полов с линолеумом рекомендуется использовать ИК-пленку. Этот материал обеспечивает равномерный нагрев по всей площади, а терморегуляторы помогают выставить температуру с высокой точностью. При температуре выше 28 градусов линолеум может начать растягиваться, что негативно скажется на качестве материала. Особенностью инфракрасной пленки является возможность обеспечить комфортные показатели температуры воздуха при низком уровне нагрева напольного покрытия. Команда ВыборЭксперта.ру изучила отзывы на электрические теплые полы отечественного и зарубежного производства

Эксперты отобрали для тестирования 7 пленочных полов и предлагают обратить внимание на продукцию трех брендов

Electrolux ETS 220-4

Комплект от шведской компании предназначен для обогрева 4 кв.м. полезной площади. Инфракрасная пленка толщиной 0,338 мм устойчива к высоким температурам – до 110 градусов. Нагревательные элементы выполнены из карбона и могут использоваться в жилых комнатах, на открытых террасах и площадках. В комплекте поставки есть все необходимое для монтажа: проводка, зажимы, изолента.

Удельная мощность 220 Вт/кв.м. позволяет применять теплый пол для вспомогательного и основного отопления. ИК-элементы быстро нагревают напольное покрытие, мебель, которые отдают тепло воздуху и создают комфортные условия в помещении. Расход электроэнергии значительно ниже, чем у систем кабельного обогрева, благодаря высокому КПД.

Достоинства:

  • Устойчив к коррозии всех элементов;
  • Степень защиты от влаги и пыли соответствует классу IP52;
  • Сухой монтаж;
  • Минимальные показатели электромагнитного излучения;
  • Гарантия производителя 15 лет.

Недостатки:

Высокая цена комплекта.

Eastec Energy Save PTC

Нагревательная пленка нового поколения в удобном для монтажа формате 1х1 м. Саморегулирующийся нагревательный элемент в месте локального перегрева снижает нагрузку на 25-30%, что защищает линолеум от температурных деформаций. В основе ИК-пленки карбоновые элементы, надежно защищенные от влаги и механических повреждений высокопрочным электротехническим полиэстером. Удельная мощность 220 Вт/кв.м. делает источник тепла универсальным.

Токопроводящие шины изготовлены из меди высокой чистоты, контакты – из серебряной пасты. Конструктивные особенности положительно влияют на КПД и рентабельность применения. Допускается использование пленки на открытых площадках и в жилых комнатах. Максимальная температура нагрева 60 градусов. Рекомендуется укладывать полосами до 8 метров, с шагом линии отреза 25 см.

Достоинства:

  • Удобный монтаж;
  • Гарантия производителя 15 лет;
  • Срок службы 50 лет;
  • Расход электроэнергии на 30% ниже, чем у конкурентов по классу;
  • Высокая термическая безопасность основания.

Недостатки:

В комплекте нет терморегулятора и монтажных «крабов».

Национальный комфорт ПНК 220

Практичная инфракрасная пленка для сухого монтажа под линолеум. В основе – карбоновый элемент с продолжительным сроком службы. Внешняя оболочка изготовлена из прочного лавсанового полотна, которое может выдерживать значительные статические нагрузки. Формат пленки удобен для работы на балконах, в жилых комнатах со сложной планировкой и офисах.

Удельная мощность 220 Вт/кв.м. делает оборудование актуальным для основной системы отопления. Производитель предлагает приобрести дополнительно программируемый терморегулятор. При установке этого оборудования ИК-пленка будет экономить до 70% электрической энергии, а возможность выбрать нужный режим поможет снизить затраты на отопление при отсутствии жильцов в доме. Безопасность обеспечивается двухслойной изоляцией проводов.

Достоинства:

  • Равномерный нагрев поверхности;
  • Простой и быстрый монтаж;
  • Заметно не поднимается уровень пола;
  • Отсутствие электромагнитного излучения;
  • Быстрый прогрев;
  • Хорошая комплектация.

Недостатки:

Гарантия на комплектующие только 1 год.

Стержневой теплый ИК пол

Стержневой карбоновый теплый пол аналогичен ИК пленке.

монтаж теплого пола электрического

В качестве нагревательного элемента участвуют графитово-полимерные стержни в двойной изоляции. Стержневые полы принято также считать инфракрасным видом обогрева.

Специфика стержневых ИК полов

Конструктивно он представляет собой термический мат, в котором с определенным шагом закреплены карбоновые стержни.   Они и являются нагревательными элементами. Отсюда и другое название — карбоновый пол.

Применяется  для обогрева:

  • жилых и общественных помещений;
  • спортзалов;
  • складов и технических комнат.

Устройство прогревает не воздух как традиционные системы отопления, а предметы, которые находятся в помещении. Происходит саморегуляция потока тепла по заданной заранее температуре. Благодаря этому отсутствует перегрев, что продлевает период эксплуатации всего теплого пола.

Производителями изготовляется карбоновый пол, отличающийся по:

  • длине матов;
  • мощности;
  • расстоянию между греющими стержнями.

Продается в рулонах. При укладке маты фиксируются специальными крепежами либо скотчем.

По принципу работы ничем не отличается от ИК пленочного. Прогревается напольное покрытие, а потом люди, мебель и стены. Прогрев воздуха не происходит, поэтому теплоэнергия расходуется экономно и целенаправленно.

Для управления температурой применяется терморегулятор и термодатчик. Конечно, использовать ИК карбоновый пол можно и без них, но тогда ни о какой экономии, управлении микроклиматом не может быть и речи.

Монтаж стержневого ИК пола

Укладка матов карбонового пола осуществляется как на бетонное, так и деревянное основание.

монтаж теплого пола электрического

Перед непосредственным монтажом, черновые поверхности нужно подготовить и выровнять.

Технология укладки идентична работе с ИК пленочным полом:

  • подготавливаем места под терморегулятор;
  • выполняем гидро и теплоизоляцию;
  • укладываем ИК маты стержневого пола;
  • соединяем между собой коврики гильзами;
  • устанавливаем датчик температуры;
  • подключаем маты к терморегулятору;
  • запитываем систему электротоком;
  • проверяем работоспособность;
  • заливаем стяжку;
  • оформляем финишное покрытие.

Разводка питающих и управляющих кабелей

Предпочтительнее будет сократить их длину. Для этого применяют двухжильные нагреватели, которые подключаются только с одной стороны. Однако это не самый принципиальный вопрос. Главное — обеспечить удобное управление и безопасность соединений. Разумеется, не должно быть никаких перехлестов провода, поэтому иногда приходится тянуть несколько лишних метров.

Оптимальное решение — коммутационная коробка в безопасном месте, куда сходятся все питающие линии. А пульт управления устанавливается отдельно, в удобном для пользования месте.

Схема типовая, но для каждой модели нагревателя может быть отдельная инструкция в комплекте. Правила размещения пульта с терморегулятором такие же, как и для других коммутационных устройств. Не должно быть попадания прямых солнечных лучей, нагрева от кухонной плиты, возможности попадания влаги.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Что такое герконовый датчик и где он применяется?
Герконовое реле: принцип действия
монтаж теплого пола электрического
