Установка

Перед тем как бензиновый или дизельный генератор подключить, его следует правильно установить. Лучше, если место будет выбрано в некотором отдалении от комнат. Тогда отработанные газы не дойдут до находящихся в помещении людей, не будет беспокоить шум от работающего аппарата. Место должно быть сухим, ровным и желательно изолированным от других.

Помимо этого, оно должно удовлетворять требованиям вентиляции. Если помещение закрыто, то должна быть организована вытяжка. Если же установку держать в подвале, то даже при открытой форточке он быстро перегреется, из-за чего может вскоре сломаться.

Автоматическое переключение на генератор

Описанное выше подключение генератора к дому имеет существенный недостаток – при исчезновении электричества нужно вмешательство человека для перевода домашней сети на резервное питание. Данная схема не разбудит пользователя и никак не уведомит хозяина о том, что электричество пропало, и система отопления начнет замерзать.

Нужна электрическая схема, отслеживающая напряжение электроснабжения, которая запустит генератор, выведет его на нужные обороты и переключит рубильник. Подобные устройства, осуществляющие автоматический ввод резерва (сокращенно АВР) выпускаются промышленностью. Подробная схема подключения прилагается к устройству, но принцип подключения можно понять, изучив рисунок ниже:

Подключение системы автоматического запуска генератора

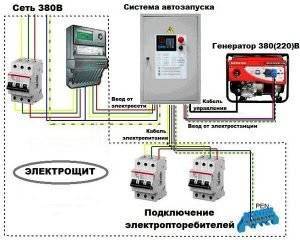

От АВР (системы автозапуска) к генератору кроме силовых проводов подключается также кабель управления. Электрогенератор должен иметь функцию автозапуска для подключения к АВР. Управление и подзарядка аккумулятора генератора осуществляется напряжением 12 В. В инструкции к генератору должно быть подробное описание процесса подключения с указанием предназначения клемм.

Самодельная система автозапуска

Решать вопрос о том, как подключить генератор в качестве бесперебойного снабжения электроэнергией должен пользователь исходя из своих финансовых возможностей – АВР и электрогенератор, поддерживающий функцию автозапуска, обойдутся намного дороже. Поэтому многие домашние мастера стараются придумать свою схему подключения, используя систему контакторов с нормально открытыми и закрытыми контактами.

Контактор, работающий как перекидной рубильник

Принцип действия подобного переключателя таков – напряжение сети электроснабжения удерживает нормально разомкнутые контакты замкнутыми. В этом случае домашняя сеть подключена к электрической линии снабжения. Как только напряжение пропадает, катушка контактора перестает втягивать якорь, и замыкаются нормально замкнутые контакты, к которым подключен генератор.

Один из примеров подобных схем представлен ниже. Трехфазный контактор переключатель используется также для коммутации напряжения 12 В, включение которого заменяет поворот ключа генератора. То есть, при исчезновении напряжения сети таймер начинает запускать стартер с некоторыми промежутками, которые можно настроить.

Пример самодельной схемы для автоматического запуска генератора

Как только двигатель генератора запустится на его выходе появится напряжение, которое заставить сработать контактор К2, и таймер перестанет запускать двигатель. Как только появится напряжение на линии, включится контактор К1, и цепь ключа генератора разомкнется и двигатель заглушится.

Данная схема приводится как идея, и требует доработки, модернизации и добавления дополнительных элементов защиты, соответственно модели генератора. Народные умельцы модернизируют обычные генераторы, переделывая под автозапуск, добавляя исполнительные устройства для управления заслонкой и топливным вентилем, как показано на видео:

Если нет желания внедряться в схему и устройство электрогенератора, то коммутацию 12В можно использовать для включения сигнализации (будильника) и для подсветки места установки электрогенератора.

Безопасность подключения генератора

Бензогенератор, работающий на легко воспламеняемом бензине, не должен сам стать источником искры или короткого замыкания, особенно в непосредственной близости к емкости с запасом топлива

Поэтому следует уделить особое внимание качественному подключению генератора к сети

Пожарная безопасность подробно описана в инструкции, поэтому во избежание возгорания и несчастных случаев, следует подключение и установку электрогенератора произвести правильно, согласно требованиям. Категорически запрещается устанавливать работающий генератор в закрытом помещении – выхлопные газы ядовиты.

Помещение под генератор должно очень хорошо вентилироваться

Устанавливают генератор на свежем воздухе под навесом, защищающим от дождя и прямых солнечных лучей. Следует позаботиться о защите клемм подключения от коррозии при чрезмерной влажности. Также необходимо следить, чтобы аккумулятор был заряжен. Современные АВР также имеют функции оповещения о включении резервного питания:

Устройство и основные параметры генерации

Устройство трехфазного генератора

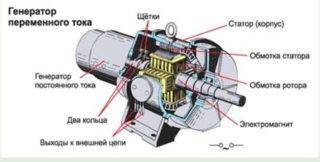

Трехфазный генератор представляет собой устройство, работающее по принципу преобразования механической энергии вращающегося вала в электричество. В его состав помимо связанной с приводом подвижной части входят три катушки, набранные из множества обмоток и размещенные на сердечнике статора. В бесколлекторных генераторах при вращении ротора в катушках наводятся ЭДС, по своим параметрам соответствующие нормативам 3-х фазного сетевого питания. Это означает следующее:

получаемые напряжения имеют форму синусоиды;
амплитуда каждой из 3-х фаз равна 220 Вольт;
напряжение между ними составляет 380 Вольт;
частота генерируемых колебаний – 50 Герц.

Конструктивной особенностью таких агрегатов является сдвиг между фазами, равный 120 градусам.

С катушек статора в обслуживаемую линию подается переменное напряжение, обеспечивающее ее необходимым питанием 380 Вольт.

Автозапуск генератора своими руками

При наличии определенных навыков в электротехнике можно самостоятельно собрать схему, способную без участия человека запустить генератор, когда на магистральной линии пропадет электричество. Главное условие – для этого нужна модель генератора, которая запускается и останавливается ключом, так как автоматизировать стартер, который надо дергать за шнур, дело заведомо неблагодарное.

Чтобы понимать принцип работы автоматического запуска надо точно представлять себе весь порядок действий, которые придется проделать для включения генератора:

1. Через 1-2 минуты после пропадания света, открыть воздушную заслонку двигателя и завести его. Задержка во времени нужна на тот случай, если свет просто моргнул или отключился на несколько секунд.

2. Еще через 2 минуты, когда двигатель прогреется, переключить нагрузку с магистральной линии на генератор, потом закрыть воздушную заслонку.

3. При появлении электричества на основной линии через 30-60 секунд отключить двигатель и переключить нагрузку с генератора на магистральную линию

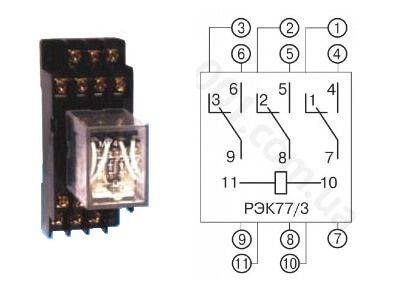

Чтобы реализовать этот алгоритм, понадобятся четыре реле времени, четыре электромагнитных пускателя и магнитные толкатели с концевыми выключателями, наподобие сервоприводов, которые используются для центрального замка автомобиля. В стандартном электромагнитном пускателе есть катушка (КМ), нормально разомкнутые силовые контакты (КМк), 2 нормально разомкнутых управляющих контакта (КМнр1-2) и 2 нормально замкнутых управляющих контакта (КМнз1-2).

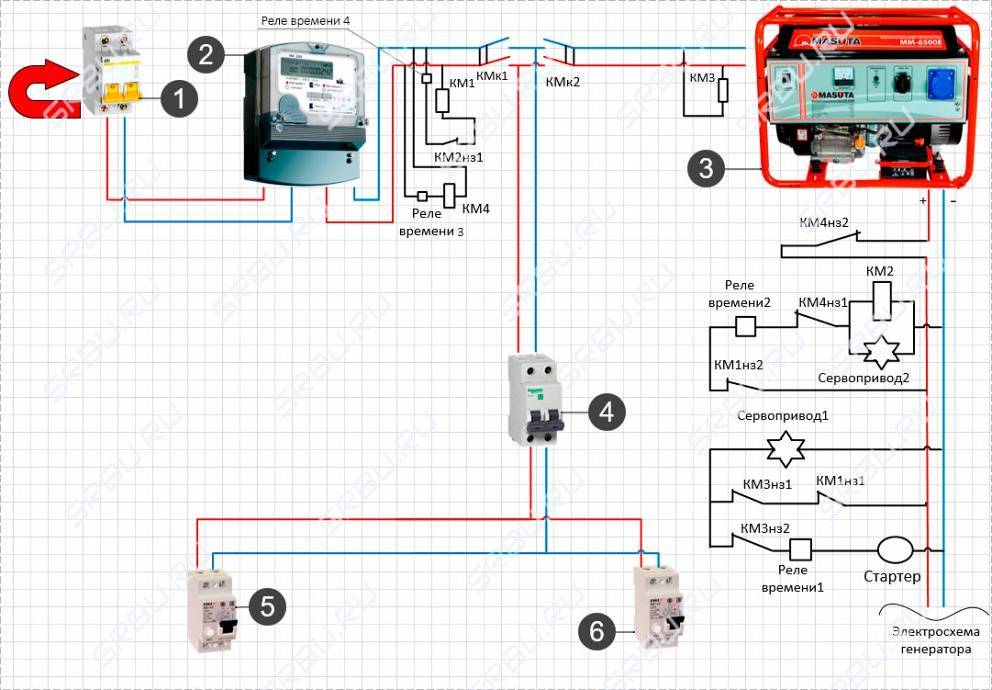

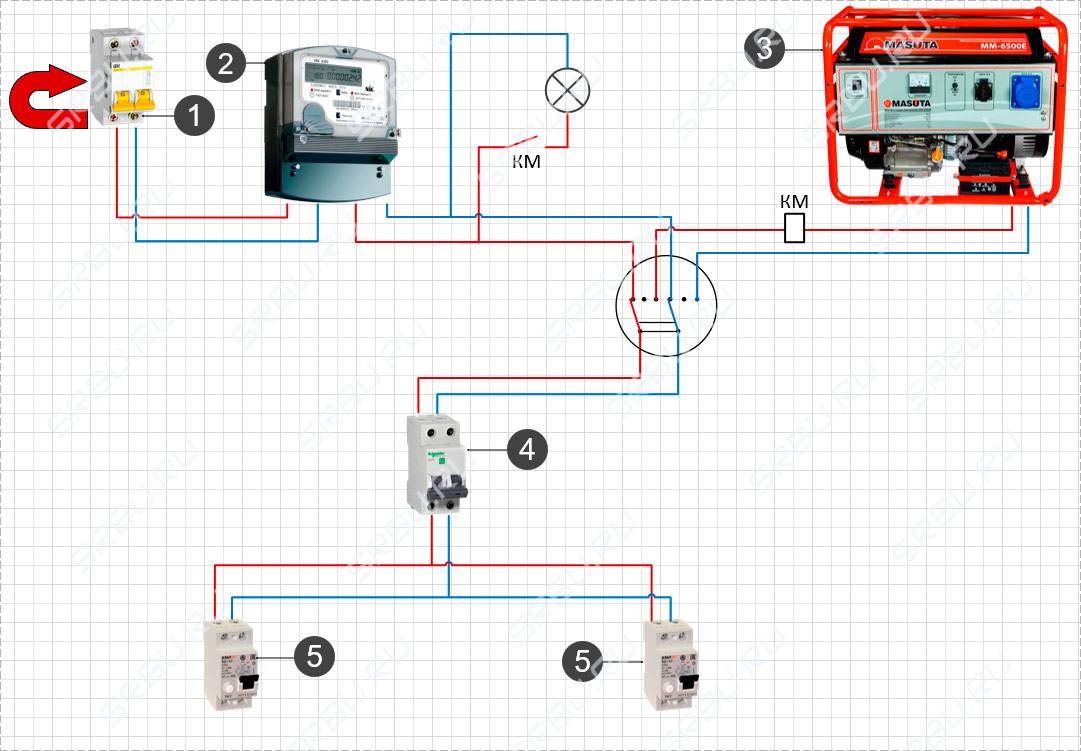

На рисунке общая схема подключения генератора к дому с автозапуском – принцип ее работы следующий.

1. Вводной автомат. 2. Счетчик электроэнергии. 3. Генератор. 4. Распределительный автомат. 5, 6. УЗО.

При отключении электричества, катушка КМ4 перестает удерживать в разомкнутом состоянии контакты КМ4нз2, что включает зажигание генератора. Также катушка КМ1 перестает удерживать контакты КМк1 – они размыкаются и теперь линия отключена от домашней сети. Параллельно замыкаются нормальнозамкнутые контакты КМ1нз1 и КМ1нз2. Они запускают сервопривод, открывающий воздушную заслонку двигателя, и подают импульс для старта Реле времени 1 – через минуту замкнется контакт ключа и стартер запустит двигатель.

Старт генератора вызывает срабатывание катушки КМ3, которая размыкает нормально замкнутые контакты КМ3нз1 и КМ3нз2, чем останавливает стартер и обесточивает Сервопривод-1. Параллельное замыкание нормальнозамкнутого контакта КМ1нз2 подает импульс на другое реле времени – через две минуты запустится Сервопривод-2, закрывая воздушную заслонку, и сработает катушка КМ2, замыкая контакты КМк2, после чего ток подается в дом с генератора.

Чтобы обеспечить обратное переключение сначала надо через 1-2 минуты после появления электричества разомкнуть цепь катушки КМ2 и заглушить двигатель, для чего используется Реле времени 3 и пускатель КМ4, при срабатывании которого размыкаются нормально замкнутые КМ4нз1 и КМ4нз2. При отключении катушки КМ2 замыкается нормально замкнутый контакт КМ2нз1, который по истечении двух минут, через Реле времени 4 включает катушку КМ1 – теперь генератор обесточен и готов к следующему запуску, а питание в дом идет от магистральной линии.

Это только один из возможных вариантов автоматизации запуска. К примеру, при желании схему можно упростить убрав из нее реле времени и сервоприводы воздушной заслонки. Правда это можно делать только в том случае, если двигатель хорошо заводится, и вообще все его комплектующие хорошо отлажены.

Основной недостаток любой подобной схемы – она управляет автозапуском генератора, но не сможет отреагировать даже на незначительную нештатную ситуацию. К примеру, если заклинит воздушную заслонку, то двигатель будет работать на повышенных оборотах, а при неисправности самого двигателя внутреннего сгорания – если он не заводится – в лучшем случае, сядет аккумулятор.

Топливо для генератора переменного напряжения

Чаще устройства переменного тока используются в качестве топлива:

Бензин. Оцените экономическую целесообразность выбираемого изделия. Допустим, в технических характеристиках написано, что на 1 кВт ч энергии уходят 400 граммов бензина. Немало зависит от типа топлива. Производители рекомендуют внутрь заливать исключительно бензин с пониженным содержанием свинца и высоким октановым числом, продукт стоит дорого. Посчитайте стоимость 1 кВт ч и прикиньте выгоду.
Газовые турбины широко распространены. Здесь генератор подключён через редуктор. Потребуется провести аналогичного рода расчёт на экономическую целесообразность применения вида топлива.

Однофазный генератор для трехфазной сети.

Посоветуйте специалисты. Есть трехфазная сеть в загородном доме, но бывают иногда отключения на 5-8 часов. Есть задача обеспечить питание несколько потребителей — три холодильника, насос, септик, водогрейка (накопительная), свет. Беда в том, что эти потребители раскиданы на разные фазы, а смысла покупать трехфазный генератор нет, ибо во-первых нет ни одного потребителя трехфазного, во-вторых дорог он. Хотелось бы на время отключения сети, одним рычагом переключиться на гену, да чтоб и все фазы на одну замкнуть. Генератор будет с ручным пуском, если что.. но главное, чтобы при включении сети, безошибочно домохозяйка сама как надо включила. Подскажите, как это безопасней реализовать.

MIB написал : Есть задача обеспечить питание несколько потребителей — три холодильника, насос, септик, водогрейка (накопительная), свет.

о другом умалчиваем .

MIB написал : Беда в том, что эти потребители раскиданы на разные фазы

это не беда это так нада

MIB написал : смысла покупать трехфазный генератор нет, ибо во-первых нет ни одного потребителя трехфазного, во-вторых дорог он.

но намного мощнее чем однофазный, Вы уж определитесь что для вас нужнее — электричество или чых-пых. Фазы замыкать в принципе можно, но какова суммарная мощность потребления?

MIB написал : ибо во-первых нет ни одного потребителя трехфазного

Тогда, и правда, можно однофазным обойтись. С мощностью да, надо определиться. Переключать можно перекидным рубильником, желательно на 4 полюса, если удастся найти. Типа таких » >

Решал такую же проблему в цеху на работе — ввод трехфазный, частые отключения на «профилактику», с 10 до 18 часов. Если нет трехфазных потребителей (двигателей, трансформаторов, что конечно редкость в частном доме, стабилизаторов!), то можно использовать реверсивный рубильник от компании ABB » > или » > в зависимости от выделенной мощности. На одну группу подключить трехфазный ввод, вторую группу контактов объединить и подключить к генератору. При использовании этих рубильников полностью исключается возможность работы генератора на сеть или совместно с сетью.

3КВт, максимум 3.5КВт поэтому и не вижу смысла в трехфазном генераторе, все таки аварийное питание самого необходимого. причем можно пожертвовать водогрейкой.. и вообще обойтись 2.5Квт (с запасом).

2Merlin666 Пытаюсь найти схему работы реверсного рубильника — он просто рубит сеть и замыкает все фазы между собой?

нет, у него два трехфазных входа и один трехфазный выход. У рубильника три положения ручки — в первом положении первая группа фаз подключена к выходу, второе положение — нулевое(выход никкуда не подключен), третье положение — вторая группа фаз подключена к выходу. Для работы — к выходу подключаете провода, которые у вас теперь будут вводными, тот ввод что у вас был — подключаете к первой группе контактов на рубильнике, во второй группе контактов, все контакты соединяете между собой, и к этим контактам подключаете один из выводов генератора, который теперь будет фазой. Второй вывод генератора подключаете к шине нейтрали.

Кстати — обязательно посмотрите в инструкции не инверторный ли у вас генератор, если просто синхронный или асинхронный, то самое то — просто не уверен будет ли инверторный генератор нормально работать с глухозаземленной нейтралью.

В нормальном режиме — рубильник в положении 1 — все потребители работают от сети, при выключении эл-ва запускаете генератор, прогреваете, и рубильником переключаете ввод на него. Эл-во дали, выключаете генератор, и обратно переключаете ввод на сеть. Тут самое главное есть защита от «дурака», даже если переключить рубильник при работающем генераторе или при наличии эл-ва в сети, то не будет никаких последствий. Можно ту же задачу решить при помощи выключателей нагрузки в принципе, дешевле выйдет в 10 раз, но схема «от дурака» не защищена будет совсем.

Автозапуск генератора своими руками

На рисунке общая схема подключения генератора к дому с автозапуском – принцип ее работы следующий.

1. Вводной автомат. 2. Счетчик электроэнергии. 3. Генератор. 4. Распределительный автомат. 5, 6. УЗО.

Позиция пятая – автозапуск/отключение

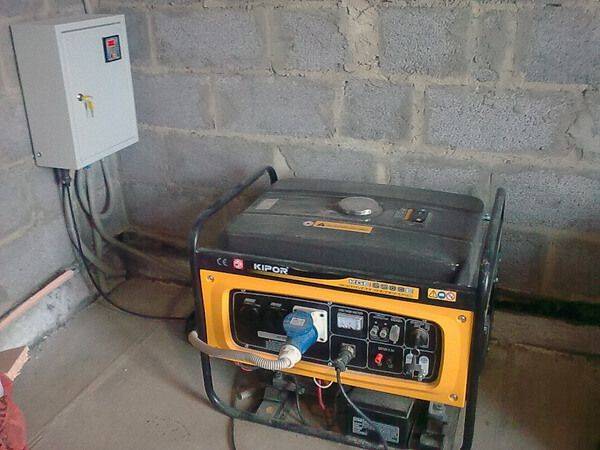

Схема подключения АВР

Блок АВР (автоматический ввод резерва) автоматически запускает генератор при отключении электроэнергии и так же автоматически отключает при стабильном возобновлении подачи напряжения. Подключение генератора с АВР к сети дома и отключение его осуществляется за время от нескольких секунд до одной минуты.

Система АВР удорожает оборудование, а для поддержания работоспособности и надежности срабатывания ее необходимо периодически запускать, даже если в этом нет необходимости. С точки зрения целесообразности ее стоит устанавливать в тех случаях, когда генератор работает в автономном режиме и предъявляются жесткие требования к бесперебойности электроснабжения.

Отвод отработанных газов

При установке аппарата внутри дома необходимо предусмотреть отвод выхлопных газов. Для этого используют гофрированную трубу, выполненную из нержавеющей стали. Для экономичности гофрированную часть можно сочетать со стальной трубой.

Эта часть установки должна быть реализована особенно тщательно, так как ошибки или мелкие недоработки могут повлечь за собой печальные последствия.

Как видно, недостаточным является просто определиться, какой генератор лучше, и приобрести его. Необходимо осуществить грамотную установку и подключение. Только тогда можно быть уверенным в бесперебойной и безопасной работе электричества в доме.

Что приготовить из яиц без вреда для фигуры? Познакомьтесь с интересным списком блюд, включающих яйца. Эти рецепты совершенно не навредят фигуре.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

А что там свежего в группе ВК СамЭлектрик.ру?

Подписывайся, и читай статью дальше:

Самое главное – при работе генератора автомат №1 должен быть обязательно выключен!

Получается, что генератор теперь подключен в специальную розетку, на стене летней кухни. При работе генератора напряжение в него попадает на летнюю кухню, и затем – на автомат 2, а потом на автомат 3 и в дом.

Установлены новые защитные автоматы

В середине стоит индикатор на 220В, который подключен ДО вводного автомата, сразу после счетчика. Таким образом, я могу даже днём сразу узнать, что на улице дали свет, выключить генератор, и подключить питание с улицы автоматом 1.

Подключение автоматов

В результате, получилась такая симпатичная конструкция:

Электрощиток со счетчиком и автоматами

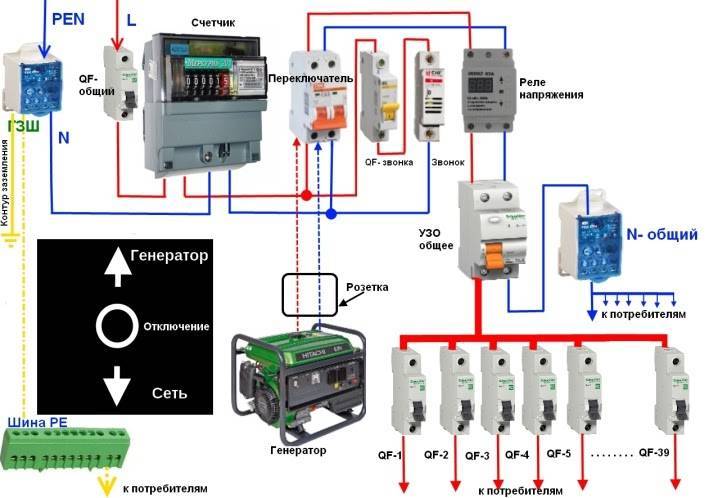

Схема подключения генератора к домашней сети

Главный секрет безопасности – в соблюдении этих простых правил включения генератора. Я их повесил перед счетчиком, чтобы не забыть. К тому же меня может не быть дома, жена будет включать)

1. Выключить ВВОД (автомат 1)

2. Пойти к генератору, подключить его к спец.розетке.

3. Проверить, чтобы выключатель нагрузки на генераторе был выключен. Также, чтобы вся мощная нагрузка в доме была выключена.

4. Запустить генератор, дать ему прогреться и выйти в режим не менее 30 секунд.

5. Включить автомат на генераторе.

6. Поочередно включить необходимую нагрузку.

1. О появлении напряжения на уличной линии сигнализирует красный индикатор под счетчиком.

2. Выключить мощную нагрузку

3. Выключить генератор, выключить выключатель нагрузки у него на выходе.

4. Вытащить вилку генератора из розетки.

5. Включить вводной автомат №1.

Привожу несколько фото инверторного генератора Электроприбор БЭГ-3100.

Бак для бензина. Индикатор уровня и крышка

Фильтр воздухозаборника

Топливный кран

Ручной стартер

Залив масла

Плюсы расписывать не буду, а из минусов:

1. Неудобная система заливки масла

2. Очень громкая работа. Сравнивал на ощущение, работает по громкости, как обычный генератор.

3. Отсутствие защитного автомата на выходе генератора, есть только электронная защита.

На всякий случай привожу схему генератора и чертёж.

Электрическая схема инверторного генератора Электроприбор БЭГ-3100

Сборочный чертеж и каталог запчастей инверторного генератора Электроприбор БЭГ-3100

В заключение – фото, как у нас на рынке продают картошку)

Генератор питает ларёк и весы

Тут всё проще, не надо никакой схемы подключения).

Всем спасибо за внимание, прошу голосовать за меня!

Выкладываю видео, в котором коллега подробно рассказывает, как подключать генератор к дому Рекомендую!

Как подключить однофазный генератор?

Вариантов подключения имеется несколько. Первый – это подсоединение агрегата к выделенной для этого группе потребителей.

Подключение напряжения в режиме ручного управления

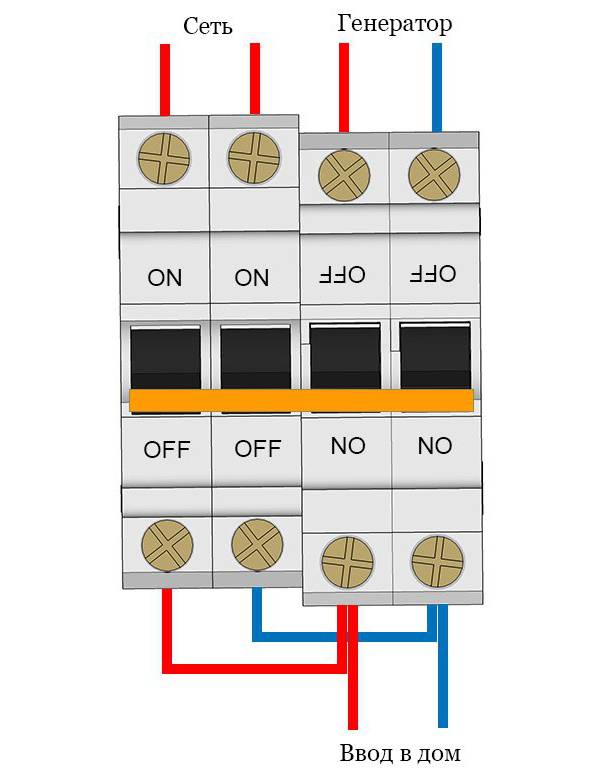

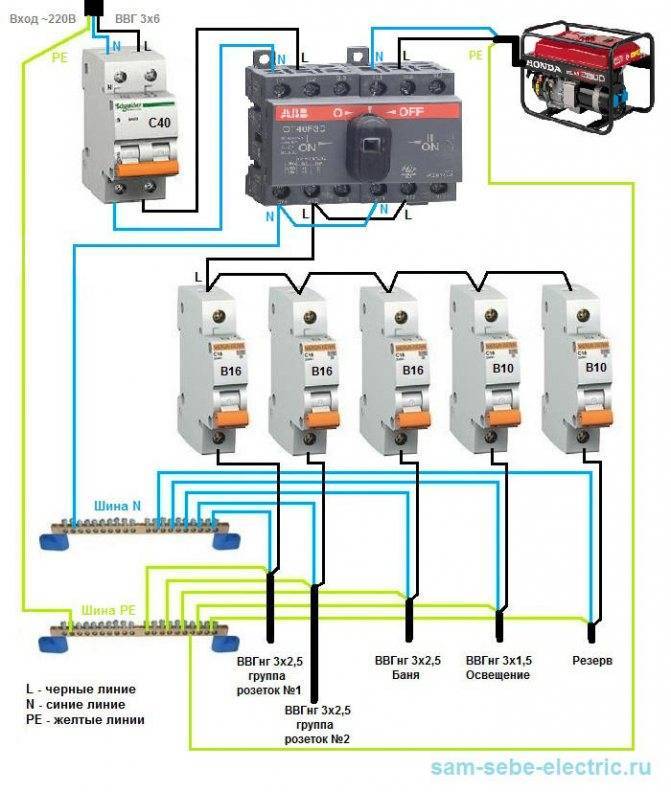

Второй способ – это применение перекидного переключателя (рубильника) на 3 позиции 1-0-2, иначе говоря, в 1-й позиции питание берется от централизованной (городской) электрической сети, позиция рубильника 0 – электрическая цепь выключена, в позиции 2 – дом подключен к запасному источнику электроэнергии, при таком варианте – это газовый, бензиновый либо дизель-генератор.

Не сильно углубляясь в структуру приборов, заметим только, что устроен перекидной рубильник либо 3-позиционный переключатель довольно несложно и включает в себя стационарные контакты, к которым подсоединяется проводка (потребитель-город-устройство, вырабатывающее электроэнергию), и подвижные контакты, осуществляющие переключение потребителя с централизованной электросети на генератор и назад.

При переключении потребителя на генератор нам надо сделать таким образом, чтобы на все 3 фазы поступала электроэнергия.

На этот случай надо немножко модифицировать рубильник-переключатель – сделать перемычку между фазами А-В-С со стороны подсоединения прибора, вырабатывающего электроэнергию. Теперь при переключении потребителя на генератор, на все 3 фазы станет идти электроток.

Подключение потребителя через контакторы

Третий способ подключения потребителя к генератору с одной фазой – использование контакторов. При таком варианте используют 2 контактора, один для запитывания потребителя от централизованной сети, 2-й контактор нужен для подсоединения потребителя к запасному источнику электроэнергии – газовому, бензиновому либо дизель-генератору. Такой способ допустим при использовании автоматического включения резервного питания (АВР).

При запитывании потребителя от централизованной сети все 3 фазы, подсоединенные к контактору, идут на потребителя. При подсоединении генератора, как и в варианте с 3-позиционным переключателем, на зажимах контактора в области подсоединения кабеля от генератора нам нужно немножко переделать рубильник-переключатель – поставить перемычку между фазами А-В-С.

Подключение трехфазных моделей

Подключение посредством дополнительного распределительного автомата. Схема подсоединения автоматов от электролинии и генератора почти одинаковая, что дает возможность ничего не менять в функционирующей 3-фазной электрической сети. Такой подход к введению в сеть индивидуального дома считается наиболее надежным и обеспечивает эффективную работу подключенного к ней оснащения.

Для его осуществления понадобится предпринять определенные действия.

Выключить вводной автоматический выключатель 380 В, прекратив подачу тока в дом.
Поставить в щитке новый 4-полюсный автомат, выходные клеммы которого сопрягаются кусками проводов с входными клеммами всех линейных устройств.
Выходной кабель генератора с 4 жилами (3 фазы и ноль) подводится к новому автомату, и каждая из них подсоединяется к надлежащей клемме.
Если дальше по схеме инсталлировано устройство защитного отключения, при выполнении коммутаций предусматривается разводка подсоединяемых к нему проводов (каждой из 3 фаз и ноля).

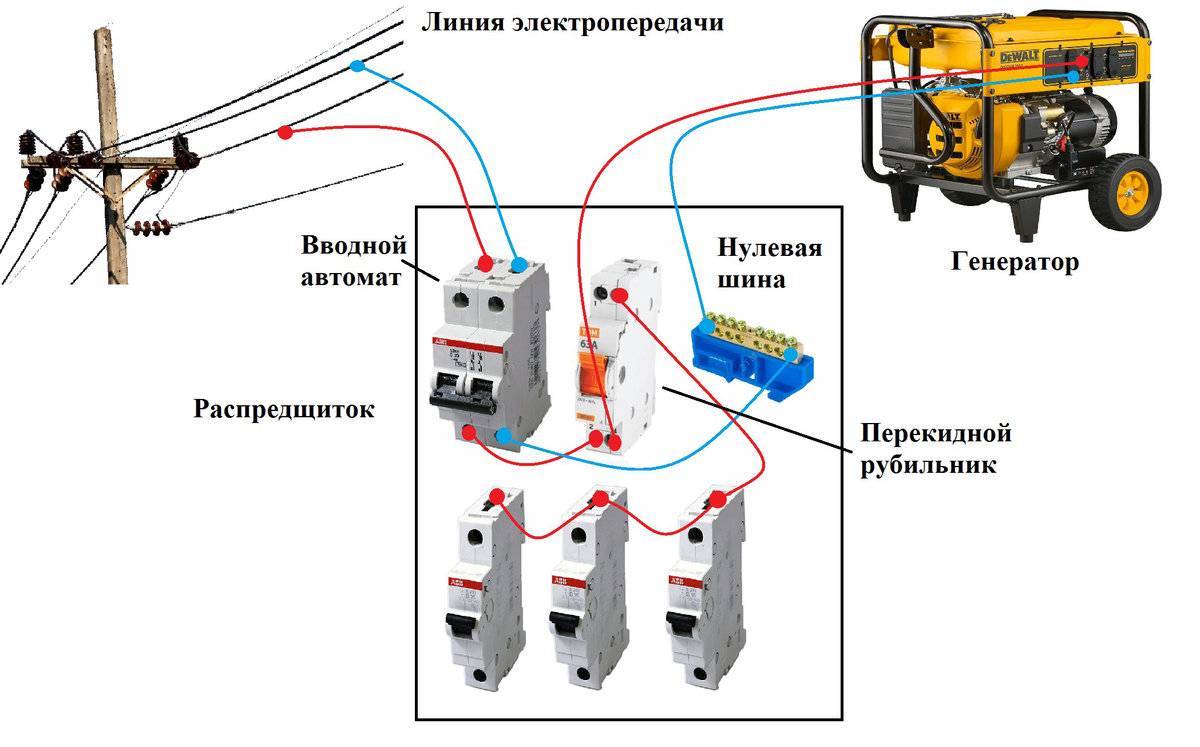

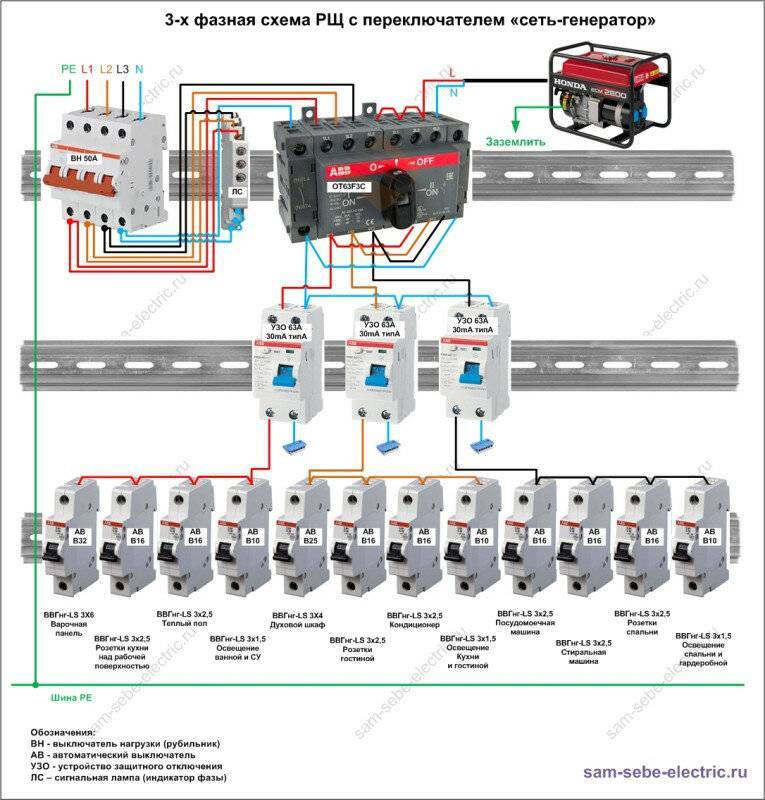

Подключение посредством рубильника
